1 Typy urządzeń i maszyn omawianych na wykładach z WTiM2 Opracował Sanszajn Rok akademicki: 2006/2007

2 PRZENOŚNIKI CIĘGNOWE Taśmowe płaskie Taśmowe wklęsłe Kubełkowe T U O B h Zgarniakowe grabkowe SĄ TAKŻE PŁYTOWE i PODWIESZONE Zgarniakowe łańcuchowe Redlerra Typy łańcuchowych Redlera PRZENOŚNIKI BEZCIĘGNOWE a) materiał drobnoziarnisty, sypki, miałki, suchy, (typ pełny) b) materiał średnioziarnisty, w kawałkach, lepki, wilgotny (typ wstęgowy) c) materiał ciastowaty, sprasowujący się, do mieszania (typ łopatkowy) d) materiał włóknisty, sprasowujący się, do mieszania (typ kształtowy) Rolkowe ( wałkowe ) a) napędzane b) nienapędzane Ślimakowe ( śrubowe ) Bezwładnościowe (wstrząsowe) Opracował: Sanszajn 2006/2007 2

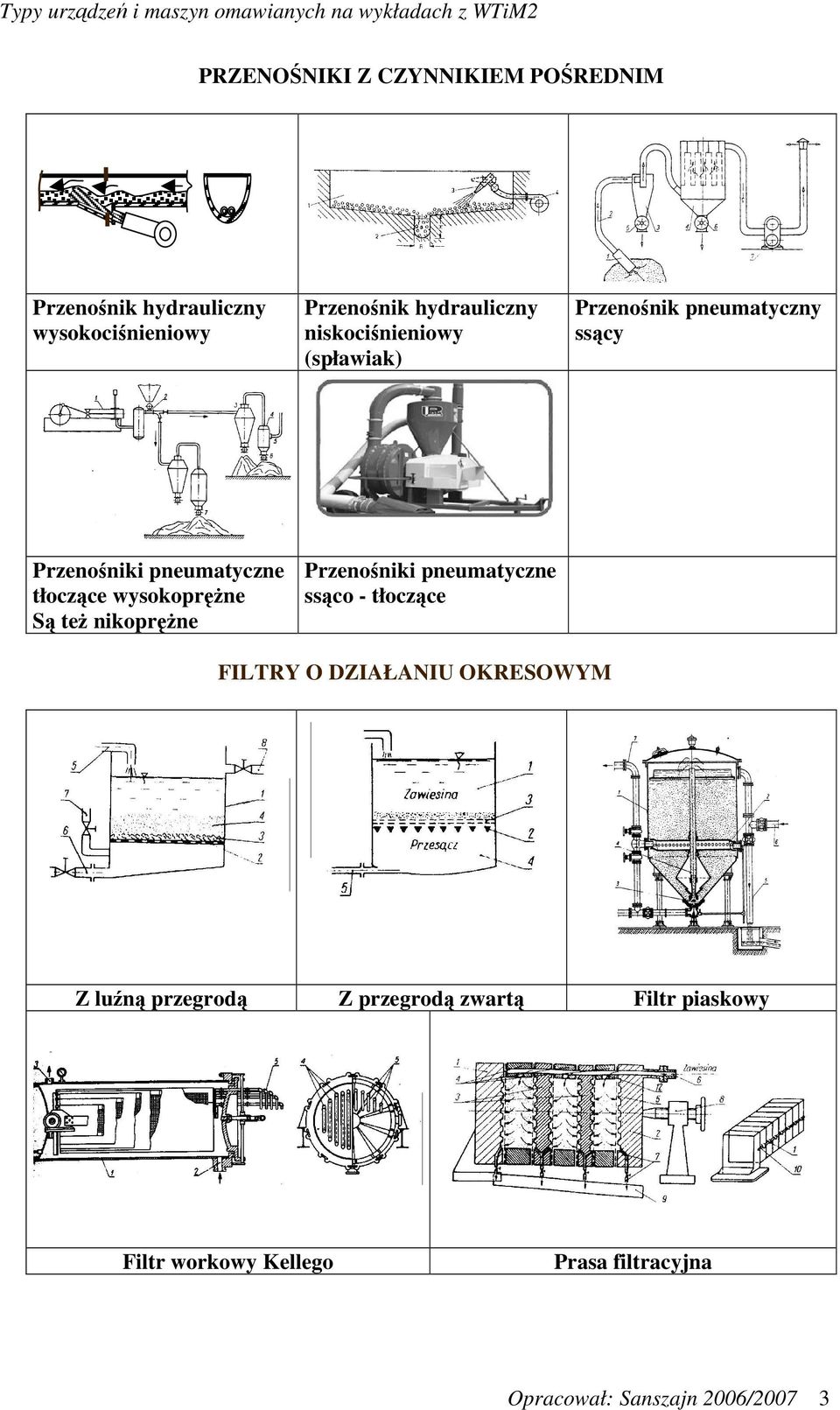

3 PRZENOŚNIKI Z CZYNNIKIEM POŚREDNIM A Przenośnik hydrauliczny wysokociśnieniowy Przenośnik hydrauliczny niskociśnieniowy (spławiak) Przenośnik pneumatyczny ssący Przenośniki pneumatyczne tłoczące wysokoprężne Są też nikoprężne Przenośniki pneumatyczne ssąco - tłoczące FILTRY O DZIAŁANIU OKRESOWYM Z luźną przegrodą Z przegrodą zwartą Filtr piaskowy Filtr workowy Kellego Prasa filtracyjna Opracował: Sanszajn 2006/2007 3

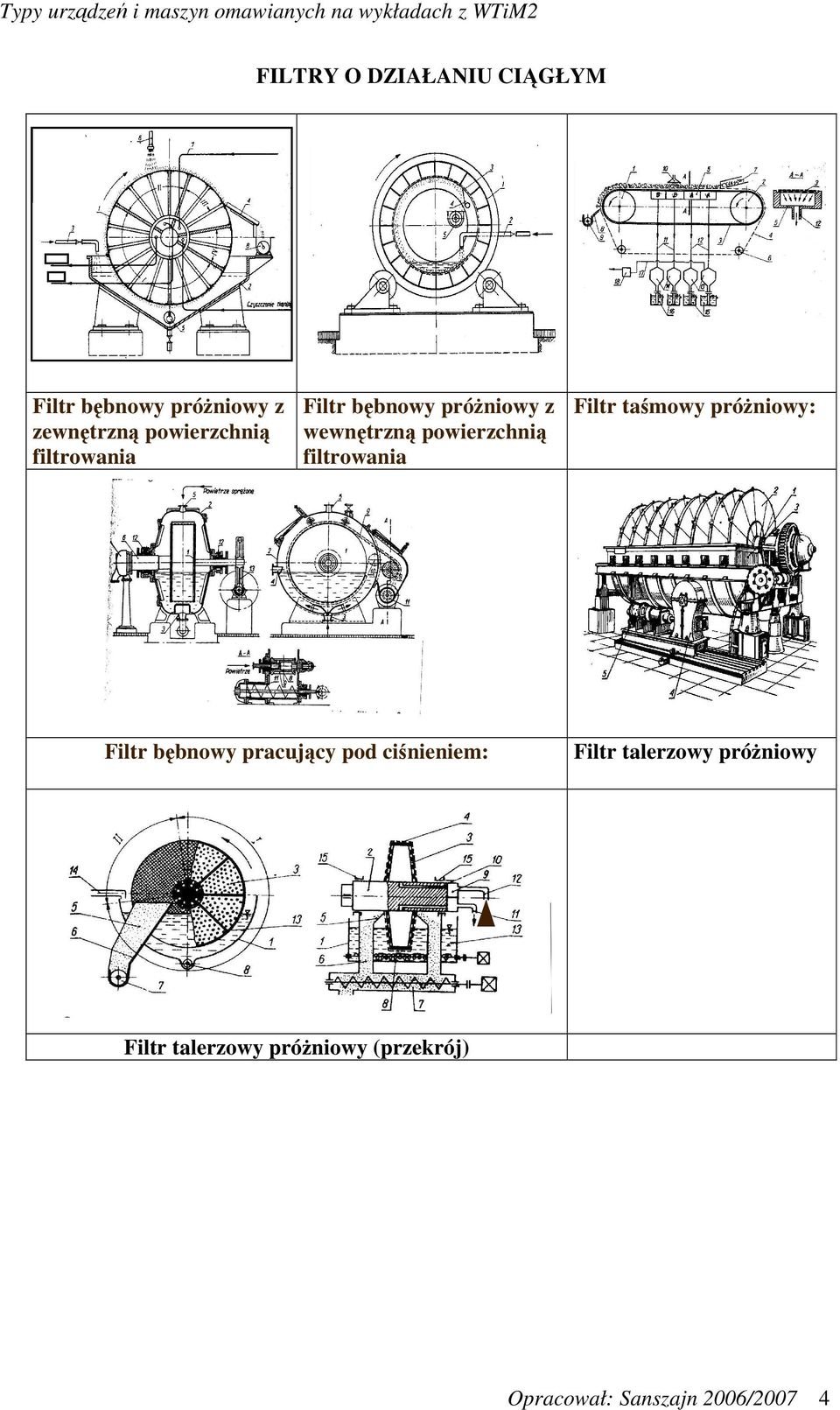

4 FILTRY O DZIAŁANIU CIĄGŁYM Filtr bębnowy próżniowy z zewnętrzną powierzchnią filtrowania Filtr bębnowy próżniowy z wewnętrzną powierzchnią filtrowania Filtr taśmowy próżniowy: Filtr bębnowy pracujący pod ciśnieniem: Filtr talerzowy próżniowy Filtr talerzowy próżniowy (przekrój) Opracował: Sanszajn 2006/2007 4

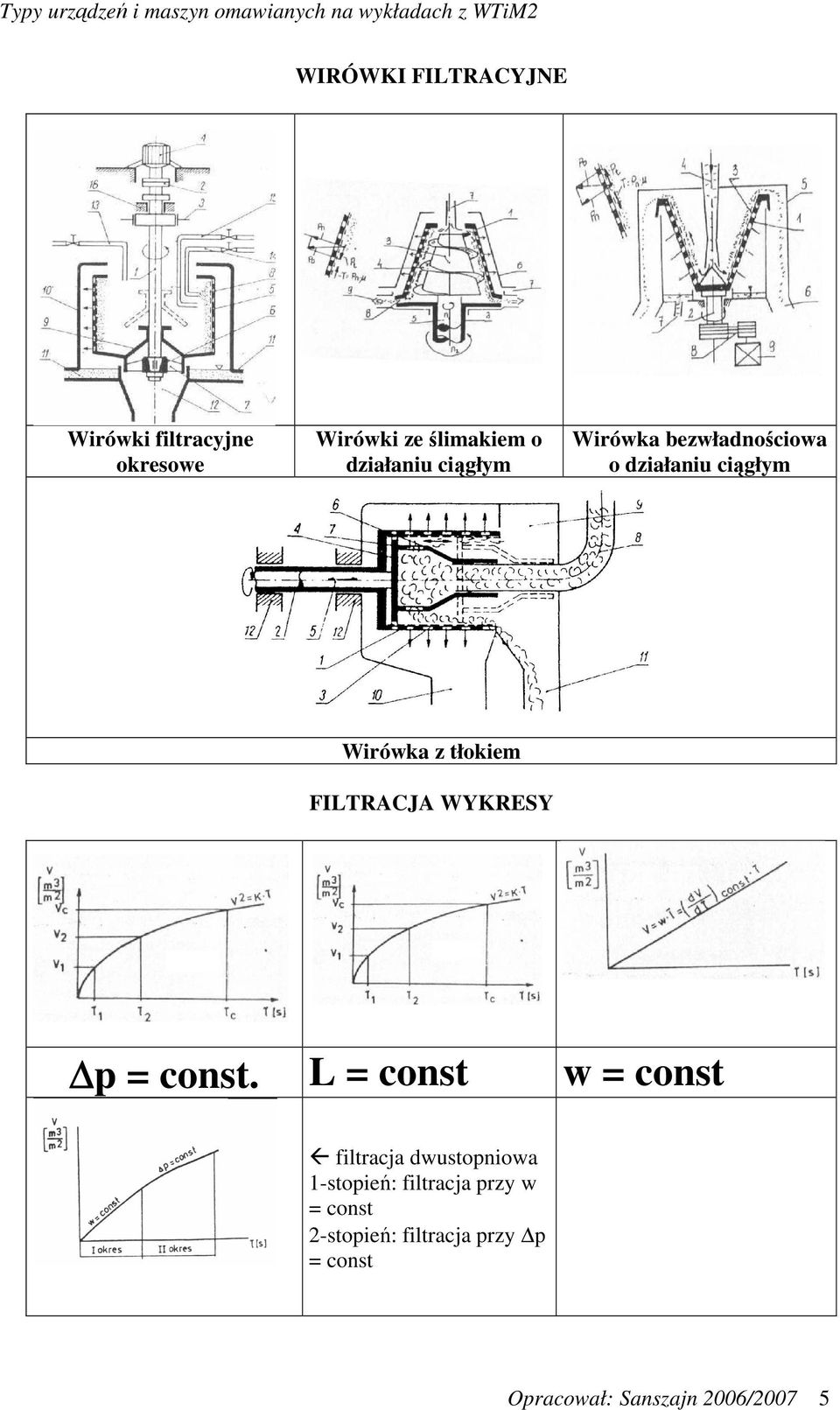

5 WIRÓWKI FILTRACYJNE Wirówki filtracyjne okresowe Wirówki ze ślimakiem o działaniu ciągłym Wirówka bezwładnościowa o działaniu ciągłym Wirówka z tłokiem FILTRACJA WYKRESY p = const. L = const w = const filtracja dwustopniowa 1-stopień: filtracja przy w = const 2-stopień: filtracja przy p = const Opracował: Sanszajn 2006/2007 5

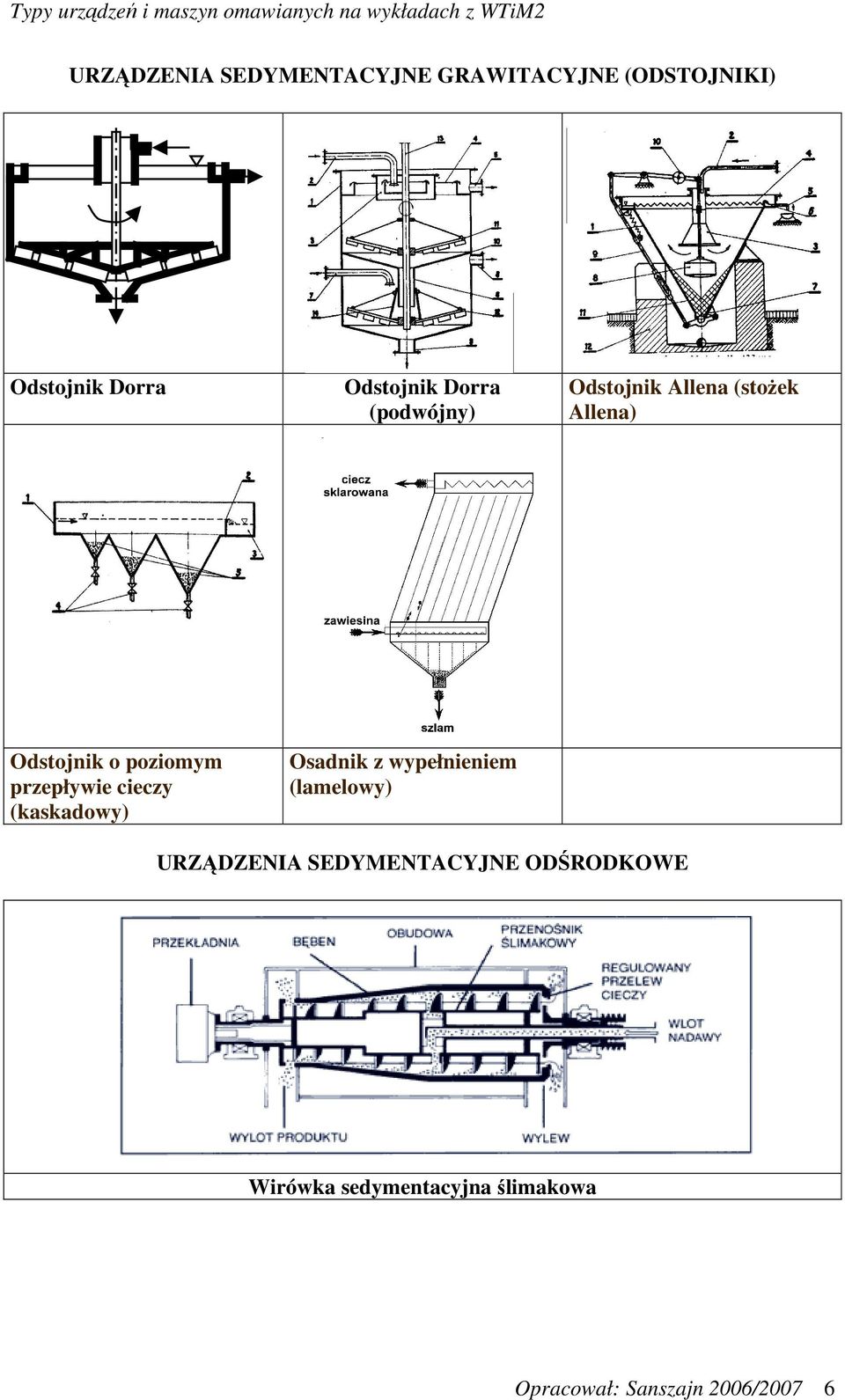

6 URZĄDZENIA SEDYMENTACYJNE GRAWITACYJNE (ODSTOJNIKI) Odstojnik Dorra Odstojnik Dorra (podwójny) Odstojnik Allena (stożek Allena) Odstojnik o poziomym przepływie cieczy (kaskadowy) Osadnik z wypełnieniem (lamelowy) URZĄDZENIA SEDYMENTACYJNE ODŚRODKOWE Wirówka sedymentacyjna ślimakowa Opracował: Sanszajn 2006/2007 6

7 URZĄDZENIA SEDYMENTACYJNE ODŚRODKOWE CD. Wirówka separacyjna (separator) Wirówka talerzowa separacyjna Wirówka rurowa (ultrawirówka) HYDROCYKLONY ( rozdział emulsji i zawiesin) URZĄRZENIA ODPYLAJĄCE GRAWITACUJNE Komora pyłowa KOMORA HOWARDA K. pyłowa z przegrodami Komora odpylająca z prętami Opracował: Sanszajn 2006/2007 7

8 URZĄDZENIA ODPYLAJĄCE BEZWŁADNOŚCIOWE URZĄDZENIA ODPYLAJĄCE ODŚRODKOWE Cyklony Multicyklony URZĄDZENIA ODPYLAJĄCE MOKRE Płuczki wieżowe Odpylacz z zamknięciem wodnym Odpylacz pianowy Opracował: Sanszajn 2006/2007 8

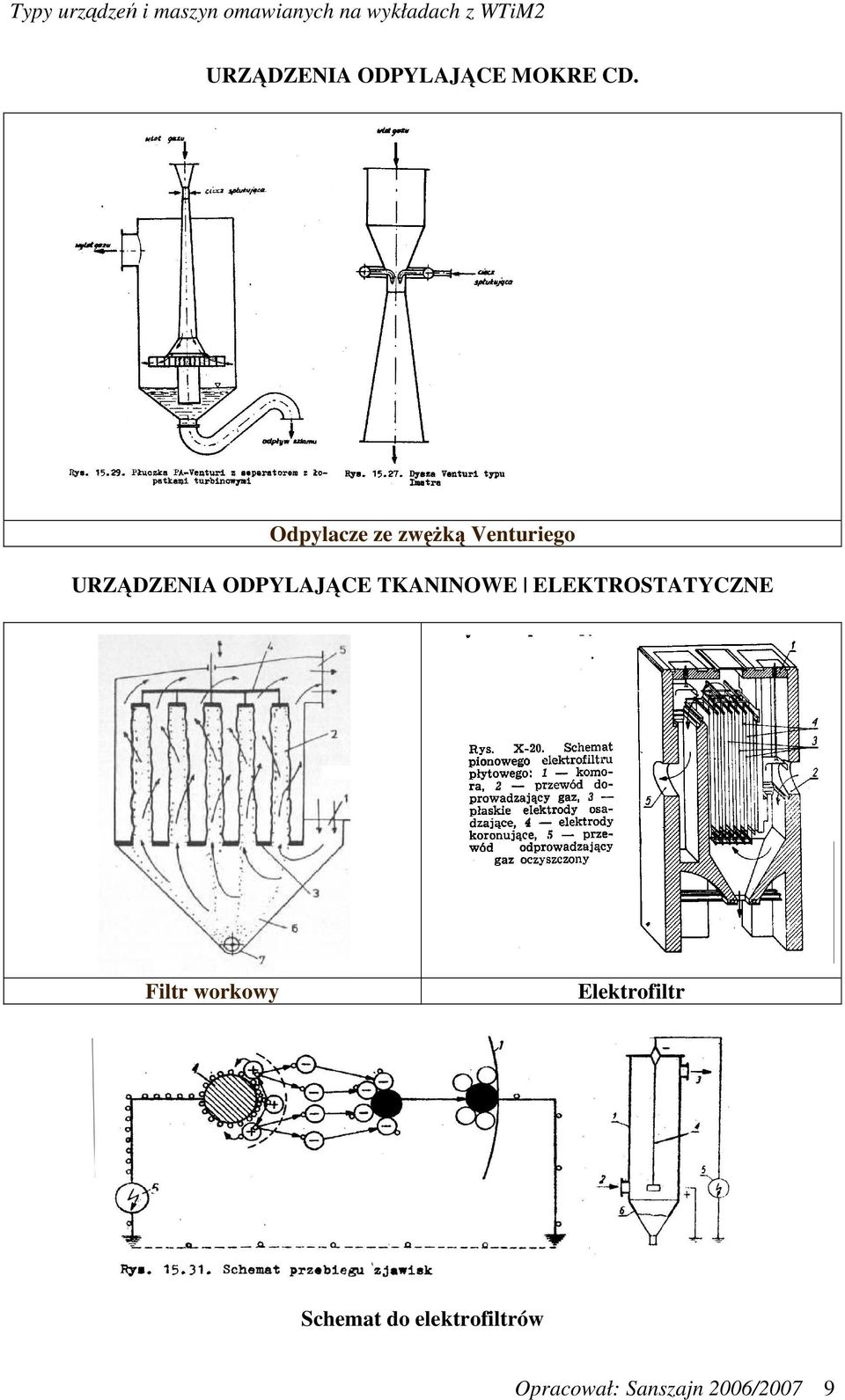

9 URZĄDZENIA ODPYLAJĄCE MOKRE CD. Odpylacze ze zwężką Venturiego URZĄDZENIA ODPYLAJĄCE TKANINOWE ELEKTROSTATYCZNE Filtr workowy Elektrofiltr Schemat do elektrofiltrów Opracował: Sanszajn 2006/2007 9

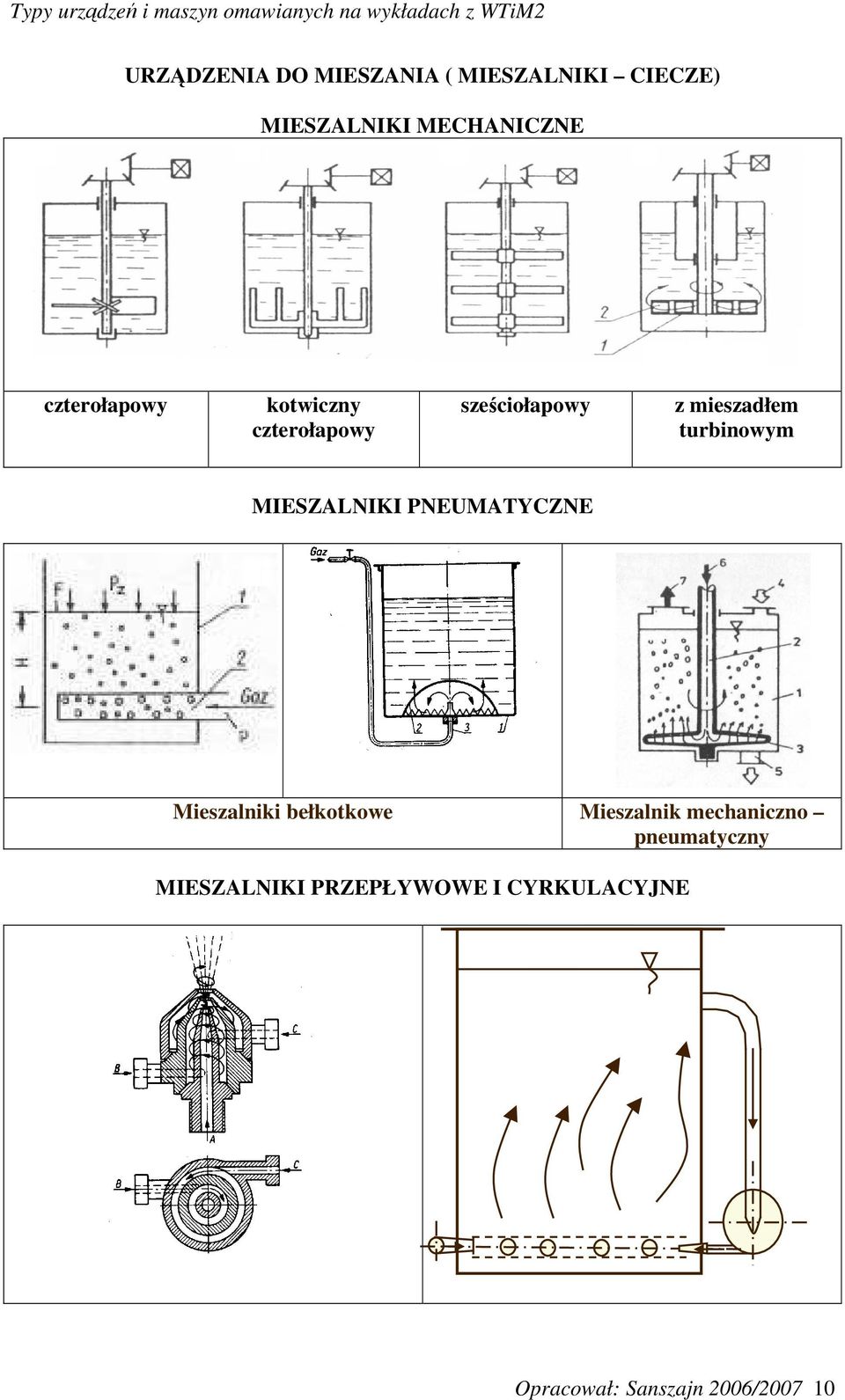

10 URZĄDZENIA DO MIESZANIA ( MIESZALNIKI CIECZE) MIESZALNIKI MECHANICZNE czterołapowy kotwiczny czterołapowy sześciołapowy z mieszadłem turbinowym MIESZALNIKI PNEUMATYCZNE Mieszalniki bełkotkowe Mieszalnik mechaniczno pneumatyczny MIESZALNIKI PRZEPŁYWOWE I CYRKULACYJNE Opracował: Sanszajn 2006/

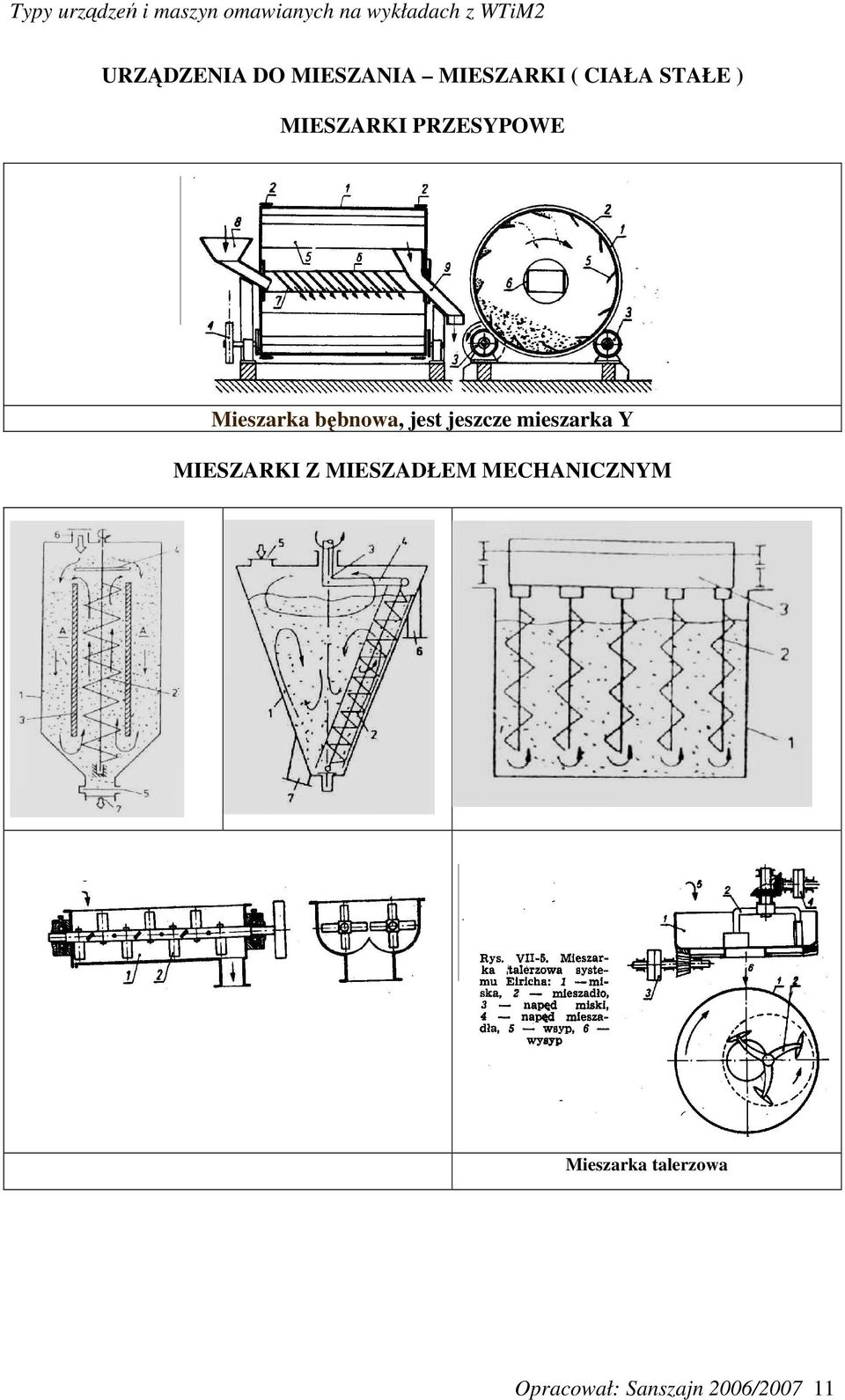

11 URZĄDZENIA DO MIESZANIA MIESZARKI ( CIAŁA STAŁE ) MIESZARKI PRZESYPOWE Mieszarka bębnowa, jest jeszcze mieszarka Y MIESZARKI Z MIESZADŁEM MECHANICZNYM Mieszarka talerzowa Opracował: Sanszajn 2006/

12 MIESZARKI PNEUMATYCZNE pneumatyczna fluidyzacyjna ZAGNIATARKI (URZĄDZENIA DO MIESZANIA SUBSTANCJI CIASTOWATYCH) Opracował: Sanszajn 2006/

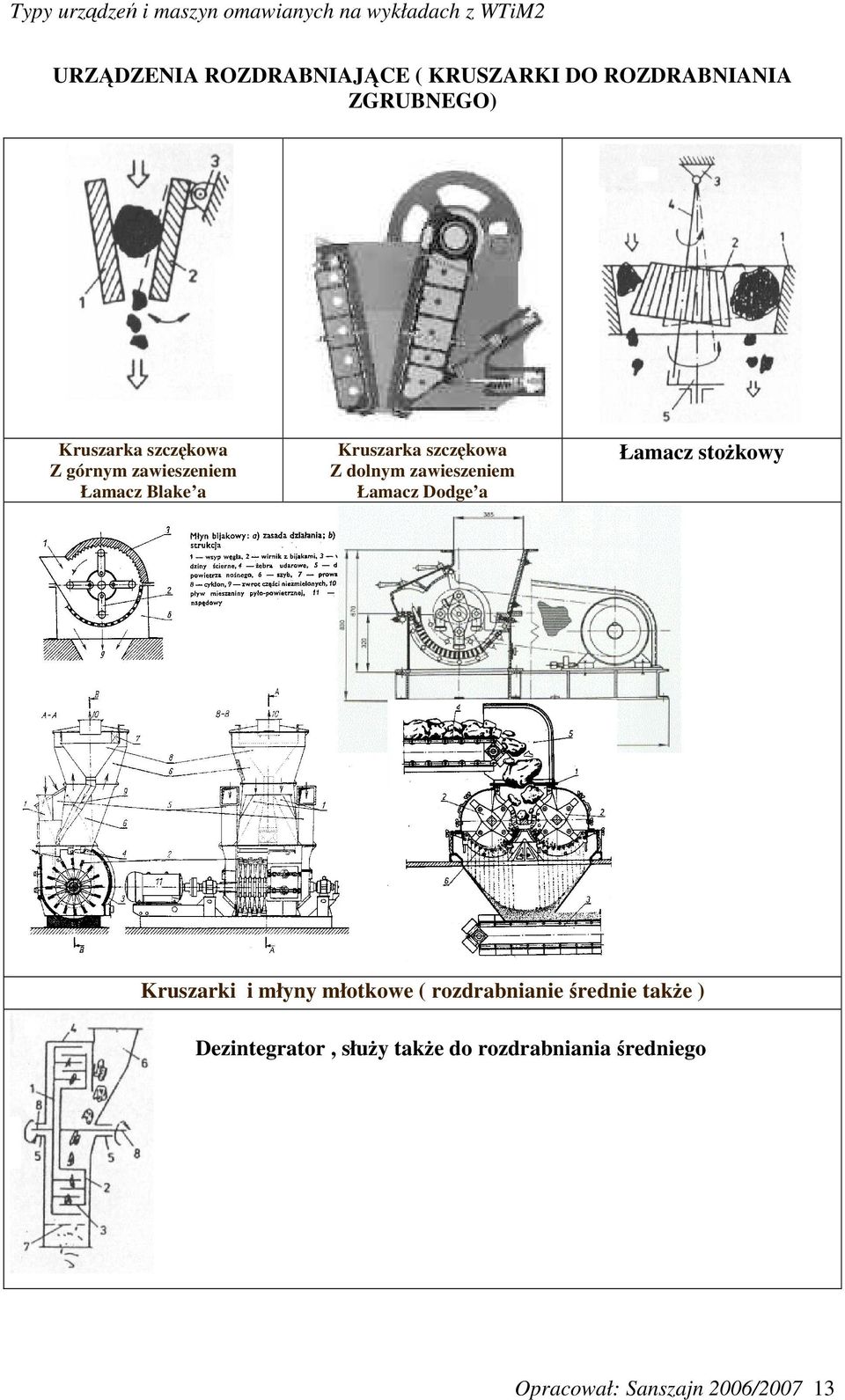

13 URZĄDZENIA ROZDRABNIAJĄCE ( KRUSZARKI DO ROZDRABNIANIA ZGRUBNEGO) Kruszarka szczękowa Z górnym zawieszeniem Łamacz Blake a Kruszarka szczękowa Z dolnym zawieszeniem Łamacz Dodge a Łamacz stożkowy Kruszarki i młyny młotkowe ( rozdrabnianie średnie także ) Dezintegrator, służy także do rozdrabniania średniego Opracował: Sanszajn 2006/

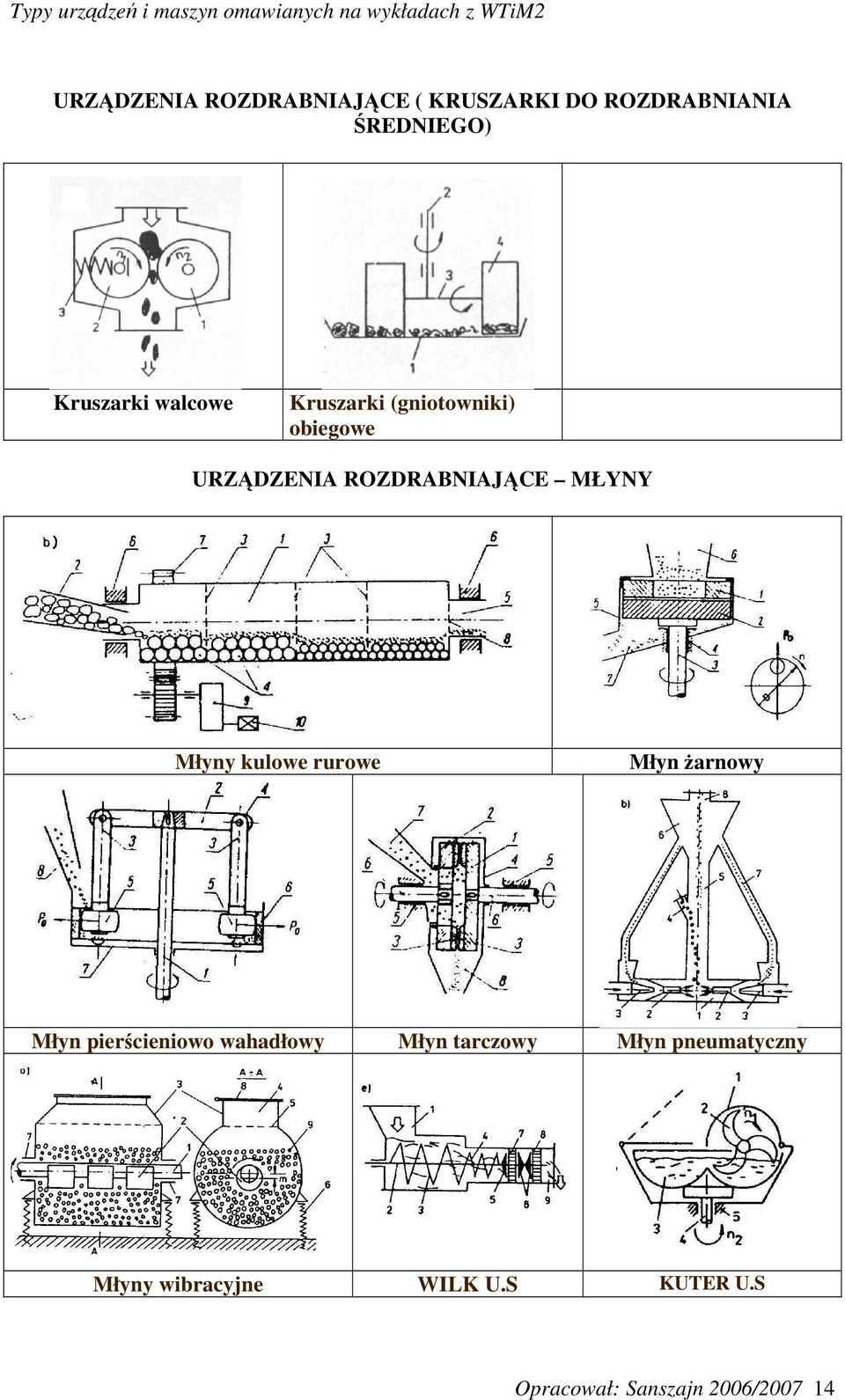

14 URZĄDZENIA ROZDRABNIAJĄCE ( KRUSZARKI DO ROZDRABNIANIA ŚREDNIEGO) Kruszarki walcowe Kruszarki (gniotowniki) obiegowe URZĄDZENIA ROZDRABNIAJĄCE MŁYNY Młyny kulowe rurowe Młyn żarnowy Młyn pierścieniowo wahadłowy Młyn tarczowy Młyn pneumatyczny Młyny wibracyjne WILK U.S KUTER U.S Opracował: Sanszajn 2006/
