1 ZUSOK Zakład Unieszkodliwiania Stałych Odpadów Komunalnych ZUSOK 1

2 Czym jest ZUSOK? Zakład Unieszkodliwiania Stałych Odpadów Komunalnych to wielobranżowe przedsiębiorstwo zajmujące się: segregacją odpadów z odzyskiem surowców wtórnych, termicznym unieszkodliwianiem odpadów nie nadających się do wtórnego odzysku, kompostowaniem części organicznej przerabianiem powstającego w procesie spalania popiołu i pyłu na nieszkodliwy dla środowiska naturalnego granulat stanowiący surowiec dla przemysłu budowlanego produkcją energii elektrycznej produkcją energii cieplnej 2

3 Obróbka wstępna odpadów 1. Wstępna segregacja odpadów ręczna 2. Segregacja mechaniczna: rozdrabnianie odpadów na młynach przesiewanie na sitach obrotowych segregacja na stołach densymetrycznych i cyklonach separacja ferromagnetyków 3

4 Wstępna segregacja odpadów - ręczna Odpady komunalne z fos za pomocą chwytaka wielołupinowego podawane są na stół zasypowy z podłogą przesuwną. Następnie poprzez podajnik łańcuchowy transportowane są na przesiewacz korytkowy, gdzie rozdzielane są na dwie frakcje: do 300 mm i powyżej 300 mm Obydwie frakcje wchodzą na taśmociągach do kabiny sortowniczej, gdzie 7 osób dokonuje segregacji manualnej odpadów. Segregowane są następujące odpady: 1. Szkło całe butelki szklane, 2. Część metali (reszta metali wychwytywana jest przez separatory magnetyczne), 3. Balast (przeważnie jest to gruz budowlany), 4. Miks odpadów niebezpiecznych np. pojemniki po farbach, 5. Akumulatory ołowiowe. 4

5 Segregacja mechaniczna Odpady z kabiny sortowniczej powyżej 300 mm dostają się na przenośnik, który zasypuje cyklicznie dwa leje zasypowe dwóch linii segregacji mechanicznej. Następnie odpady poprzez podajniki płytowe trafiają na młyny młotkowe. Rozdrobnione odpady z młynów oraz frakcja poniżej 300 mm po wstępnej segregacji trafiają do sit obrotowych. 5

6 Segregacja mechaniczna W sitach następuje rozdzielenie odpadów na frakcje o wielkości: przesiew - do 20 mm frakcja pośrednia - od 20 mm do 50 mm odsiew - powyżej 50 mm Odsiew poprzez zespół przenośników kierowany jest do fosy odpadów do spalenia Przesiew kierowany jest do separatora grawitacyjnego (stół densymetryczny), którego zadaniem jest zwiększenie odzysku substancji organicznych oraz wyodrębnienie drobnego szkła i substancji obojętnych, które wywożone są na wysypisko Frakcja pośrednia organiczna z sit oraz substancje organiczne z separatora grawitacyjnego są łączone i kierowane do budynku kompostowni. Na drodze odpadów nad przenośnikami umieszczone są separatory magnetyczne mające za zadanie oddzielić ferromagnetyki od 6 strumienia odpadów.

7 Termiczne unieszkodliwianie odpadów Parametry technologiczne pieca KRUGERA piec z rusztem posuwisto-zwrotnym czas spalania min temperatura spalania odpadów 850 o C 1150 o C zawartość tlenu O % czas przebywania spalin w komorze dopalania min 2 s ilość spalanych sortowanych odpadów ok. 130 t/d ilość powstałego żużla ok. 26 t/d 7

8 Schemat instalacji spalania odpadów w ZUSOK 8

9 Schemat technologiczny pieca Krugera 9

10 Oczyszczanie spalin ETAP I zmniejszenie ilości tlenków azotu na drodze niekatalitycznej redukcji NO x Odparowana woda amoniakalna po zmieszaniu z podgrzanym powietrzem wdmuchiwana jest do przestrzeni kotła w zakresie temperatur 850 do 950 oc, w skutek czego następuje rozpad tlenków azotu na elementarny azot i parę wodną, bez żadnych produktów ubocznych 10

11 Oczyszczanie spalin ETAP II Usuwanie zanieczyszczeń kwaśnych z gazów spalinowych (tj. SO 2, SO 3, HCL, HF), pyłów oraz części metali ciężkich Spaliny z kotła wprowadzane są do absorbera, gdzie następuje schłodzenie do temperatury ok. 140 oc. Następnie do kolektora spalin za absorberem podawany jest (świeży) suchy wodorotlenek wapnia Ca(OH) 2, który reagując ze spalinami tworzy substancje stałe, które separowane są ze strumienia spalin na 11 filtrach workowych

12 Oczyszczanie spalin ETAP III Usuwanie zanieczyszczeń z gazów spalinowych (tj. metale ciężkie, dioksyny i furany, pozostałe związki organiczne) Proces ten zachodzi w adsorberze przeciwprądowym WKV działającym na zasadzie adsorpcji na węglu aktywnym. Przeciwprądowo poruszające się złoże adsorbentu w stosunku do przepływu spalin, pozwala na najlepsze z możliwych oczyszczanie spalin przy jednoczesnym minimalnym zużyciu węgla aktywnego. 12

13 Zestalanie żużli i popiołów Żużel Granulat Z uwagi na uregulowania prawne dotyczące zagospodarowania odpadów ZUSOK zobowiązany jest do przetworzenia odpadów powstających w procesie spalania i oczyszczania spalin (tj. żużel, popiół i pył pofiltracyjny) na takie odpady aby ich składowanie nie powodowało zanieczyszczenia środowiska. W naszym przypadku wybrano technologię GEODUR polegającą na zestaleniu w/w odpadów przy użyciu: - środka wiążącego GEODUR, którego koncentrat jest mieszaniną substancji nieorganicznych i organicznych oraz polimerów, aktywnych powierzchniowo, monomerów - spoiwa hydraulicznego w naszym przypadku cementu 13

14 Produkcja energii elektrycznej ETAP I Parametry technologiczne kotła typ: kocioł odzysknicowy wydajność nominalna 15 t/h temperatura pary przegrzanej 380 o C nominalne ciśnienie pary przegrzanej 3,8 MPa sprawność kotła 74,5 %, 14

15 Produkcja energii elektrycznej ETAP II Turbozespół turbina kondensacyjna parowa przekładnia zębata generator Rocznie jest wytwarzanych ok MWh 15

16 Produkcja energii cieplnej Blok ciepłowniczy dwa wymienniki ciepła 10 MW każdy (jeden rezerwowy) Rocznie wytwarzamy ok GJ energii cieplnej. 16

17 Monitoring spalin w ZUSOK ciągły monitoring gazów spalinowych pod względem zanieczyszczeń: HCl, SO2, NOx, CO, TOC, zapylenie spalin (analiza metodą fotometryczną) pomiary okresowe gazów spalinowych pod względem zanieczyszczeń: metale ciężkie, dioksyny i furany (analiza wykonywana przez laboratorium zewnętrzne) 17

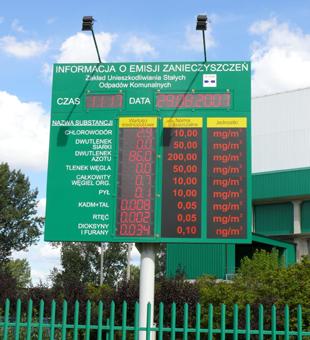

18 Wizualizacja monitoringu spalin tablica synoptyczna system wizualizacji na komputerach w pionie zaplecza technicznego 18

19 Informacje podsumowujące o ZUSOK Przerób odpadów komunalnych około Mg/rok Spalanie około Mg/rok Produkcja energii elektrycznej około MWh/rok Produkcja energii cieplnej około GJ/rok Powierzchnia nieruchomości m 2 Powierzchnia użytkowa m 2 Kubatura obiektów m 3 Czas pracy h/rok 19
