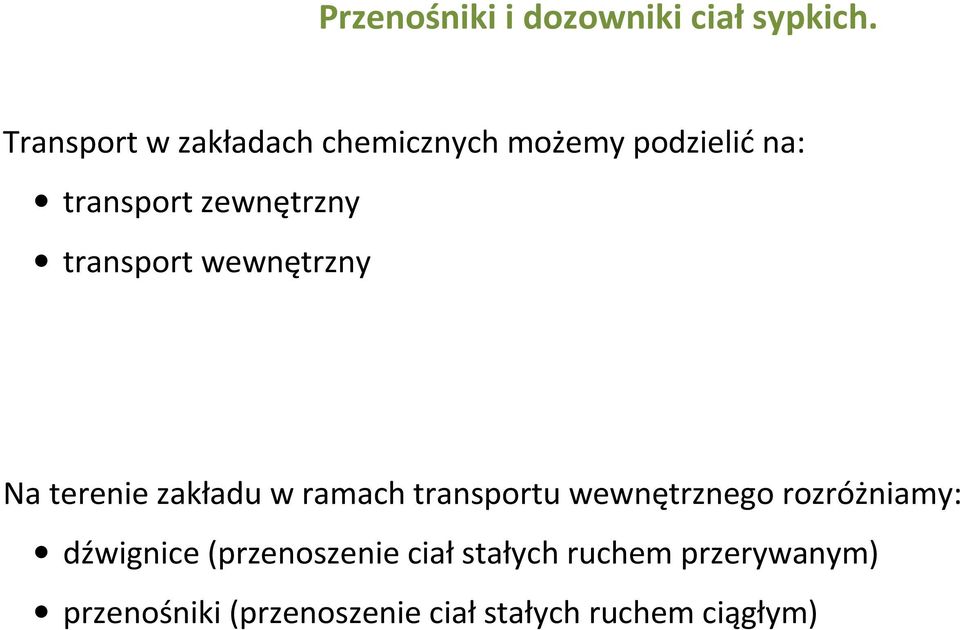

1 Przenośniki i dozowniki ciał sypkich. Transport w zakładach chemicznych możemy podzielić na: transport zewnętrzny transport wewnętrzny Na terenie zakładu w ramach transportu wewnętrznego rozróżniamy: dźwignice (przenoszenie ciał stałych ruchem przerywanym) przenośniki (przenoszenie ciał stałych ruchem ciągłym)

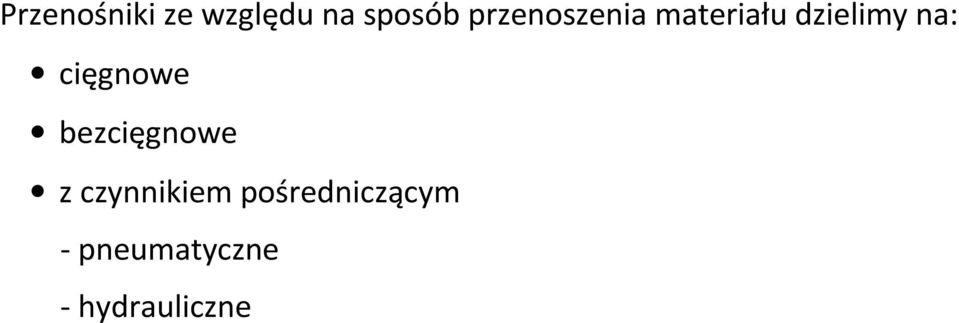

2 Przenośniki ze względu na sposób przenoszenia materiału dzielimy na: cięgnowe bezcięgnowe z czynnikiem pośredniczącym - pneumatyczne - hydrauliczne

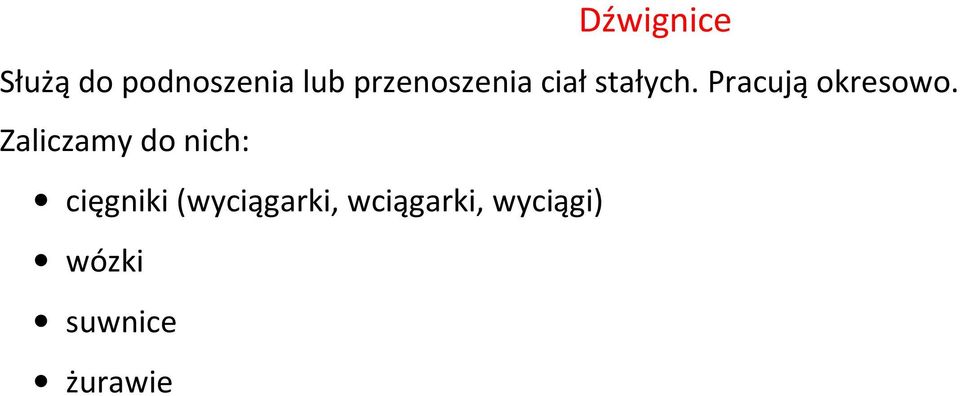

3 Dźwignice Służą do podnoszenia lub przenoszenia ciał stałych. Pracują okresowo. Zaliczamy do nich: cięgniki (wyciągarki, wciągarki, wyciągi) wózki suwnice żurawie

4 Cięgniki za pomocą uchwytu (haka, chwytaka) przymocowanego do cięgna (liny, łańcucha) pozwalają przesuwać lub podnosić ładunek. Wózki spalinowe, elektryczne stosowane do przenoszenia ładunków w płaszczyźnie poziomej lub lekko pochylonej. Suwnice dźwigi złożone, dające możliwość transportu za pomocą chwytaka pozwalającego podnieść ładunek, oraz mostu i wózka, pozwalających przenosić ładunek w poziomie. Żurawie pozwalają na przenoszenie ładunku w pionie i wzdłuż łuku kołowego. Pozwalają obsłużyć przestrzeń objętą walcem.

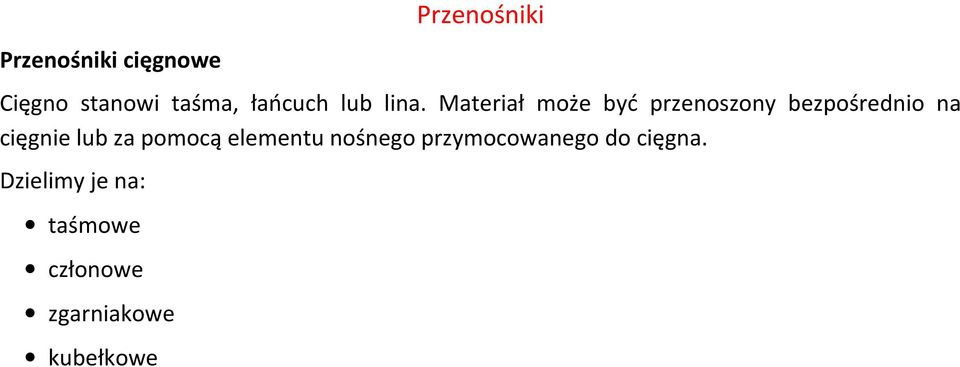

5 Przenośniki cięgnowe Przenośniki Cięgno stanowi taśma, łańcuch lub lina. Materiał może być przenoszony bezpośrednio na cięgnie lub za pomocą elementu nośnego przymocowanego do cięgna. Dzielimy je na: taśmowe członowe zgarniakowe kubełkowe

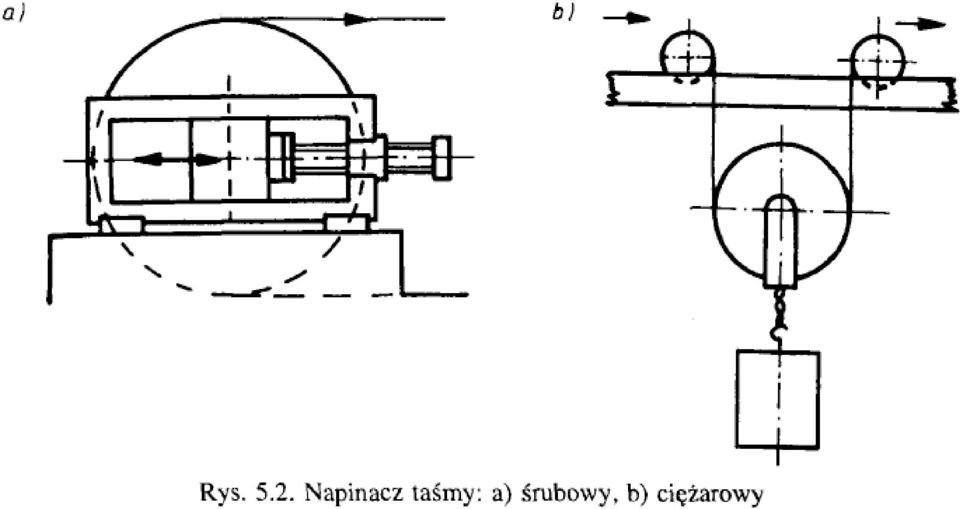

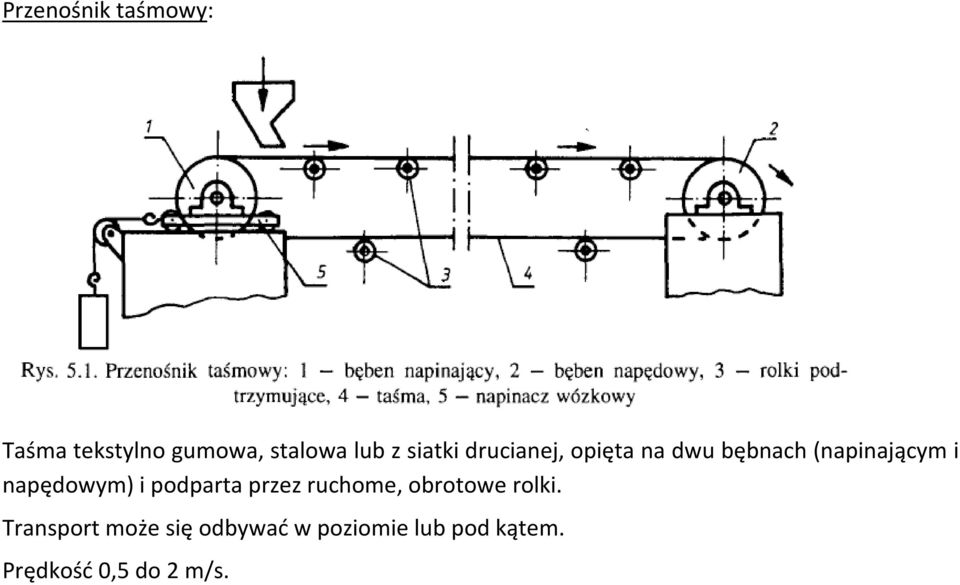

6 Przenośnik taśmowy: Taśma tekstylno gumowa, stalowa lub z siatki drucianej, opięta na dwu bębnach (napinającym i napędowym) i podparta przez ruchome, obrotowe rolki. Transport może się odbywać w poziomie lub pod kątem. Prędkość 0,5 do 2 m/s.

7

8

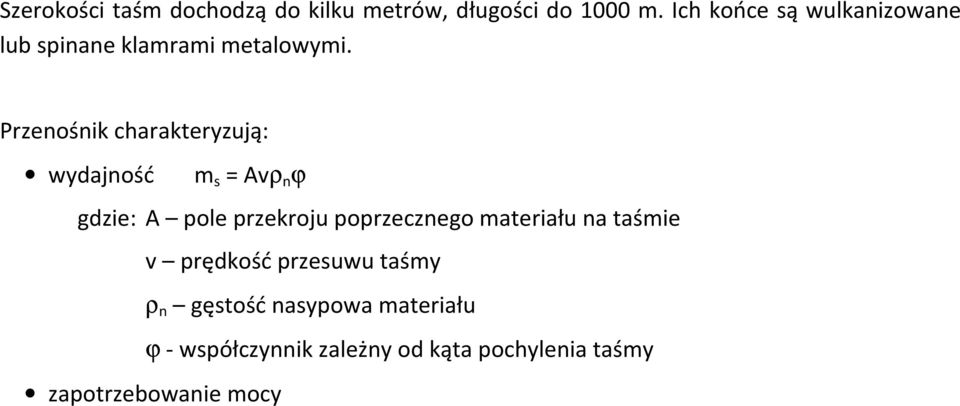

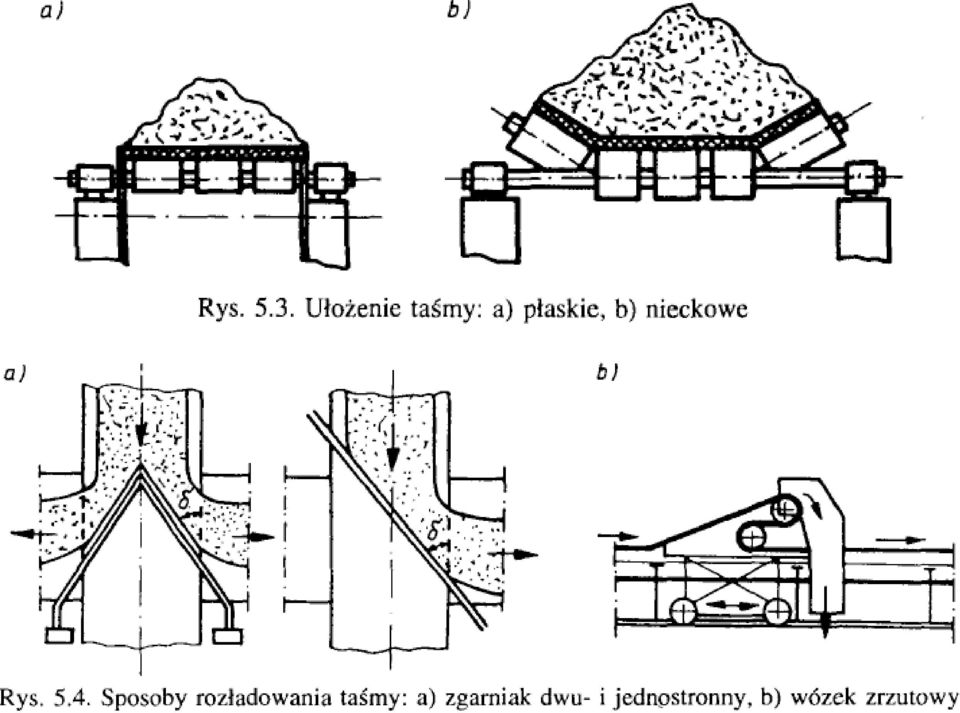

9 Szerokości taśm dochodzą do kilku metrów, długości do 1000 m. Ich końce są wulkanizowane lub spinane klamrami metalowymi. Przenośnik charakteryzują: wydajność m s = Avρ n ϕ gdzie: A pole przekroju poprzecznego materiału na taśmie v prędkość przesuwu taśmy ρ n gęstość nasypowa materiału ϕ - współczynnik zależny od kąta pochylenia taśmy zapotrzebowanie mocy

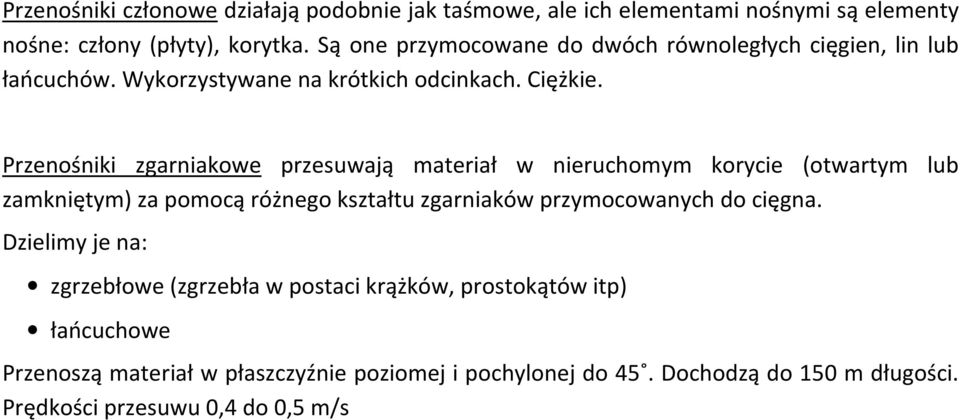

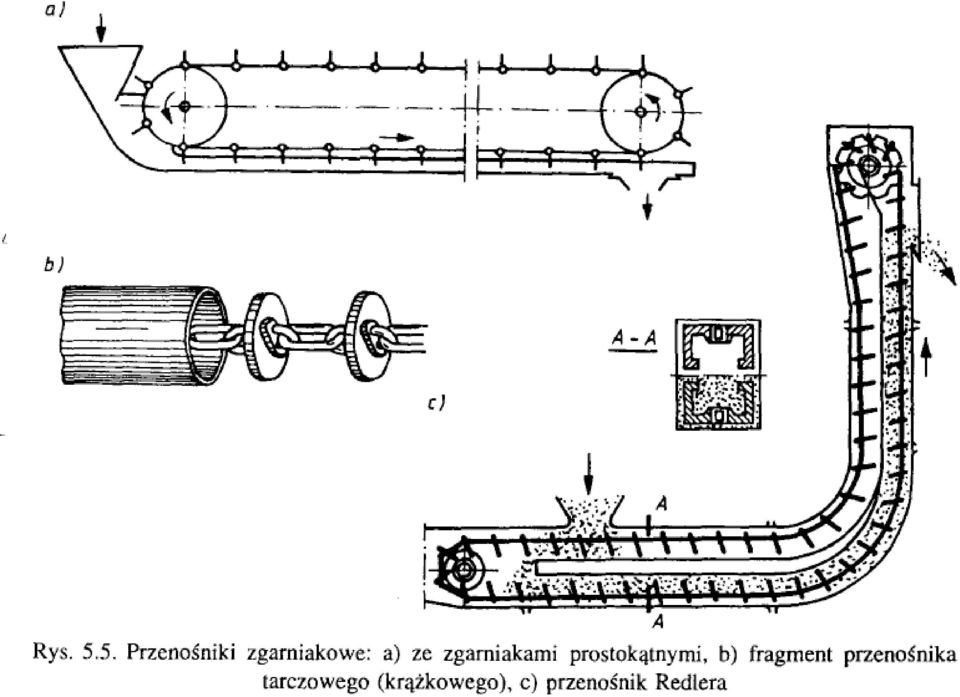

10 Przenośniki członowe działają podobnie jak taśmowe, ale ich elementami nośnymi są elementy nośne: człony (płyty), korytka. Są one przymocowane do dwóch równoległych cięgien, lin lub łańcuchów. Wykorzystywane na krótkich odcinkach. Ciężkie. Przenośniki zgarniakowe przesuwają materiał w nieruchomym korycie (otwartym lub zamkniętym) za pomocą różnego kształtu zgarniaków przymocowanych do cięgna. Dzielimy je na: zgrzebłowe (zgrzebła w postaci krążków, prostokątów itp) łańcuchowe Przenoszą materiał w płaszczyźnie poziomej i pochylonej do 45. Dochodzą do 150 m długości. Prędkości przesuwu 0,4 do 0,5 m/s

11

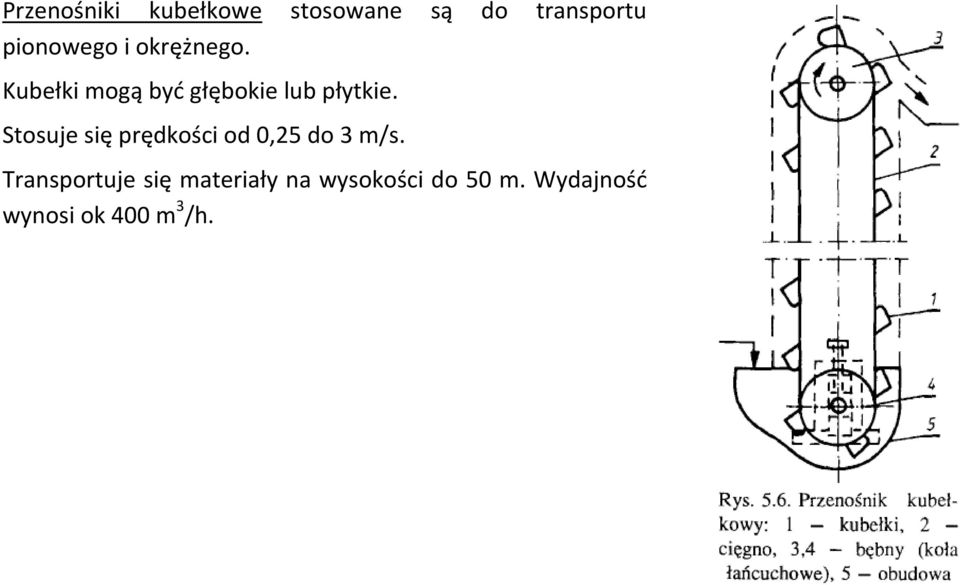

12 Przenośniki kubełkowe stosowane są do transportu pionowego i okrężnego. Kubełki mogą być głębokie lub płytkie. Stosuje się prędkości od 0,25 do 3 m/s. Transportuje się materiały na wysokości do 50 m. Wydajność wynosi ok 400 m 3 /h.

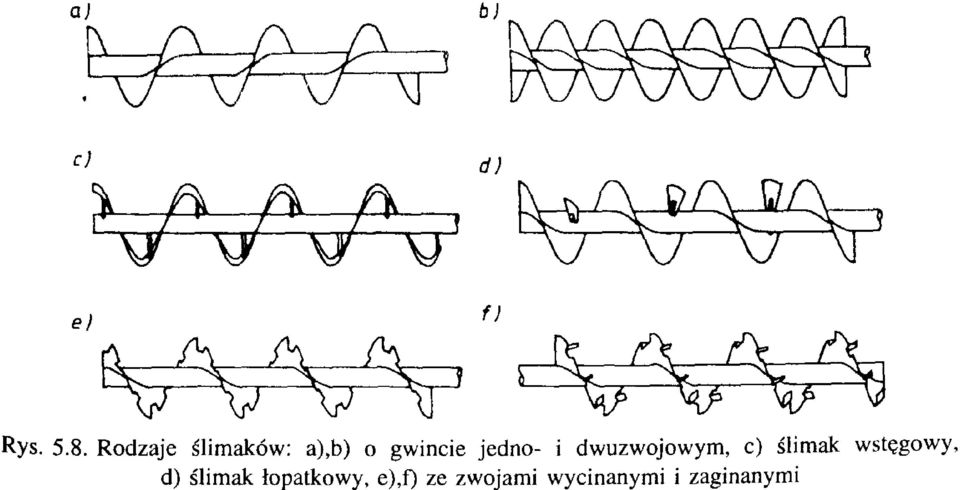

13 Przenośniki bezcięgnowe. Dzielimy je na: ślimakowe (śrubowe) wibracyjne Przenośniki ślimakowe przesuwają materiał za pomocą obracającego się w korycie otwartym lub zamkniętym wału o powierzchni śrubowej. Stopień wypełnienia koryta to 0,1 0,5. Stosowane do przenoszenia materiału na niewielkie odległości. Przenoszą materiały sypkie, drobnoziarniste, ciastowate pozbawione właściwości ścierających i o dużym stopniu adhezji. Występują w wielu wykonaniach zależnych od rodzaju materiału. Prędkości wirowania dochodzą do 2000 obr/min.

14

15

16 Przenośniki wibracyjne stosowane są do przenoszenia materiałów od cząstek mikronowych do ziaren-kawałków. Zawierają koryto (rynnę) które pod wpływem drgań w które jest wprowadzane, przesuwa materiał. Rozróżniamy przenośniki: z napędem mechanicznym bezpośrednim (mechanizm korbowy lub mimośród) z napędem elektromagnetycznym z napędem hydraulicznym lub pneumatycznym Przenośniki pracują z częstotliwością 1-2 Hz podczas skoku rynny do 250 mm lub 3-20 Hz dla skoku poniżej 25 mm.

17

18

19 Przenośniki pneumatyczne. Stosowane są do transportu na znaczne odległości we wszystkich kierunkach w przestrzeni materiałów sypkich, lekkich, nie zbrylających się w rurociągach zamkniętych. Materiał porywa i przenosi strumień powietrza. Dzielimy je na: ssące (do ok. 100 m) tłoczące (do ok. 2 km) ssąco-tłoczące

20

21

22

23 Stosuje się też przepływ fluidalny. Zapewnia go strumień powietrza przepływającego przez porowate dno rynny nachylone w kierunku drogi transportu.

24 Przenośniki hydrauliczne Przenoszą ciała stałe w cieczy w postaci zawiesiny. Przenoszony materiał nie może być rozpuszczalny. Stosowany do przenoszenia dużych mas na duże odległości (węgiel, rudy żelaza, miedzi, kamień wapienny, fosforyty).
