1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej EGZEMPLARZ ARCHJWALIW OPIS OCHRONNY PL WZORU UŻYTKOWEGO (21J Numer zgłoszenia: Data zgłoszenia: q Y1 0 Intel7: B65D 85/50 B65D 88/12 B60P 3/04 Wieloklatkowy kontener do transportu gołębi (43) Zgłoszenie ogłoszono: BUP 20/01 (73) Uprawniony z prawa ochronnego: Kucharski Jan, Andrespol, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 02/05 (72) Twórcawzoru użytkowego: Jan Kucharski, Andrespol, PL Ph

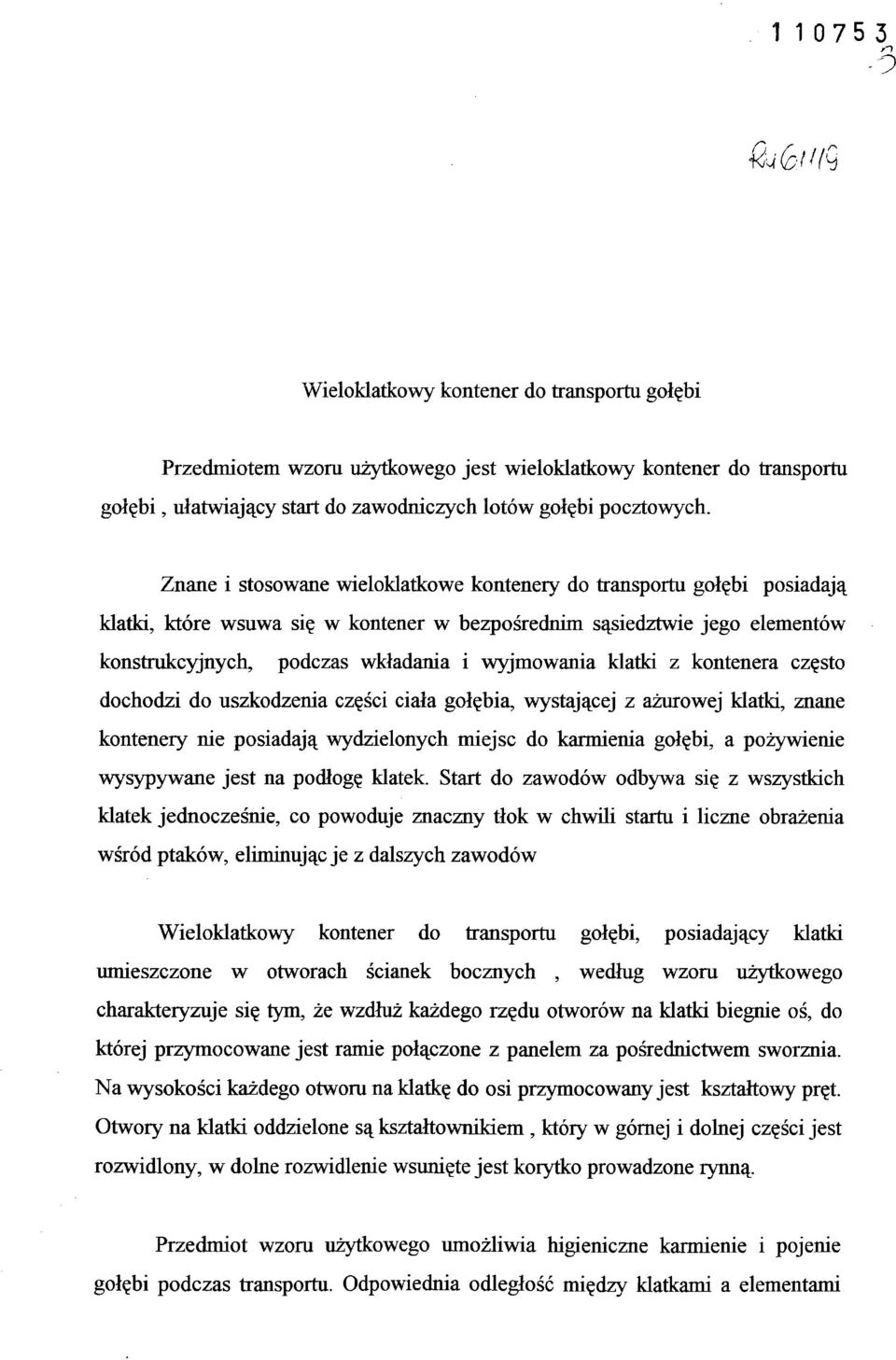

2 Wieloklatkowy kontener do transportu gołębi Przedmiotem wzoru użytkowego jest wieloklatkowy kontener do transportu gołębi, ułatwiający start do zawodniczych lotów gołębi pocztowych. Znane i stosowane wieloklatkowe kontenery do transportu gołębi posiadają klatki, które wsuwa się w kontener w bezpośrednim sąsiedztwie jego elementów konstrukcyjnych, podczas wkładania i wyjmowania klatki z kontenera często dochodzi do uszkodzenia części ciała gołębia, wystającej z ażurowej klatki, znane kontenery nie posiadają wydzielonych miejsc do karmienia gołębi, a pożywienie wysypywane jest na podłogę klatek. Start do zawodów odbywa się z wszystkich klatek jednocześnie, co powoduje znaczny tłok w chwili startu i liczne obrażenia wśród ptaków, eliminując je z dalszych zawodów Wieloklatkowy kontener do transportu gołębi, posiadający klatki umieszczone w otworach ścianek bocznych, według wzoru użytkowego charakteryzuje się tym, że wzdłuż każdego rzędu otworów na klatki biegnie oś, do której przymocowane jest ramie połączone z panelem za pośrednictwem sworznia. Na wysokości każdego otworu na klatkę do osi przymocowany jest kształtowy pręt. Otwory na klatki oddzielone są kształtownikiem, który w górnej i dolnej części jest rozwidlony, w dolne rozwidlenie wsunięte jest korytko prowadzone rynną. Przedmiot wzoru użytkowego umożliwia higieniczne karmienie i pojenie gołębi podczas transportu. Odpowiednia odległość między klatkami a elementami

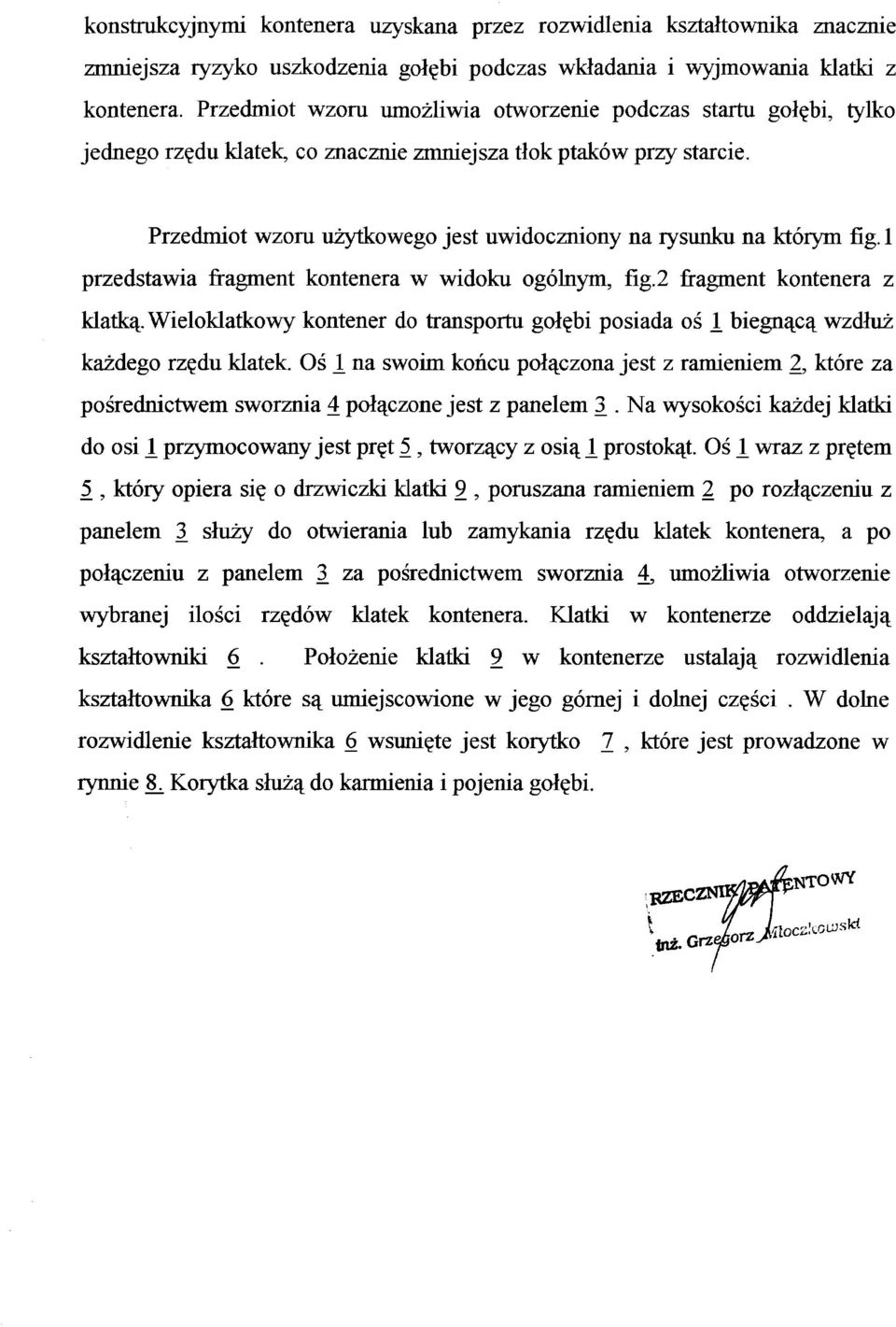

3 konstrukcyjnymi kontenera uzyskana przez rozwidlenia kształtownika znacznie zmniejsza ryzyko uszkodzenia gołębi podczas wkładania i wyjmowania klatki z kontenera. Przedmiot wzoru umożliwia otworzenie podczas startu gołębi, tylko jednego rzędu klatek, co znacznie zmniejsza tłok ptaków przy starcie. Przedmiot wzoru użytkowego jest uwidoczniony na rysunku na którym fig. 1 przedstawia fragment kontenera w widoku ogólnym, fig. 2 fragment kontenera z klatką. Wieloklatkowy kontener do transportu gołębi posiada oś l biegnącą wzdłuż każdego rzędu klatek. Oś 1 na swoim końcu połączona jest z ramieniem 2, które za pośrednictwem sworznia 4 połączone jest z panelem 3. Na wysokości każdej klatki do osi I przymocowany jest pręt 5, tworzący z osią 1 prostokąt. Oś 1 wraz z prętem 5, który opiera się o drzwiczki klatki 9, poruszana ramieniem 2 po rozłączeniu z panelem 3 służy do otwierania lub zamykania rzędu klatek kontenera, a po połączeniu z panelem 3. za pośrednictwem sworznia 4, umożliwia otworzenie wybranej ilości rzędów klatek kontenera. Klatki w kontenerze oddzielają kształtowniki 6. Położenie klatki 9 w kontenerze ustalają rozwidlenia kształtownika 6 które są umiejscowione w jego górnej i dolnej części. W dolne rozwidlenie kształtownika 6 wsunięte jest korytko 7, które jest prowadzone w rynnie 8^ Korytka służą do karmienia i pojenia gołębi.

4 f9 Zastrzeżenie ochronne Wieloklatkowy kontener do transportu gołębi, posiadający klatki umieszczone w otworach ścianek bocznych, znamienny tym, że wzdłuż każdego rzędu otworów na klatki biegnie oś ( J_) do której, przymocowane jest ramie ( 2 ) połączone z panelem ( 3 ) sworzniem ( 4 ) oraz na wysokości każdego otworu na klatkę, kształtowym prętem ( 5 ), a otwory na klatki oddzielone są kształtownikiem ( 6 ), który w górnej i dolnej części jest rozwidlony, przy czym w dolne rozwidlenie wsunięte jest korytko ( 7 ) prowadzone w rynnie (_8 ). KZECZNI^ Jf^TENTOWY toż. Grzehorz feoczkowskt
