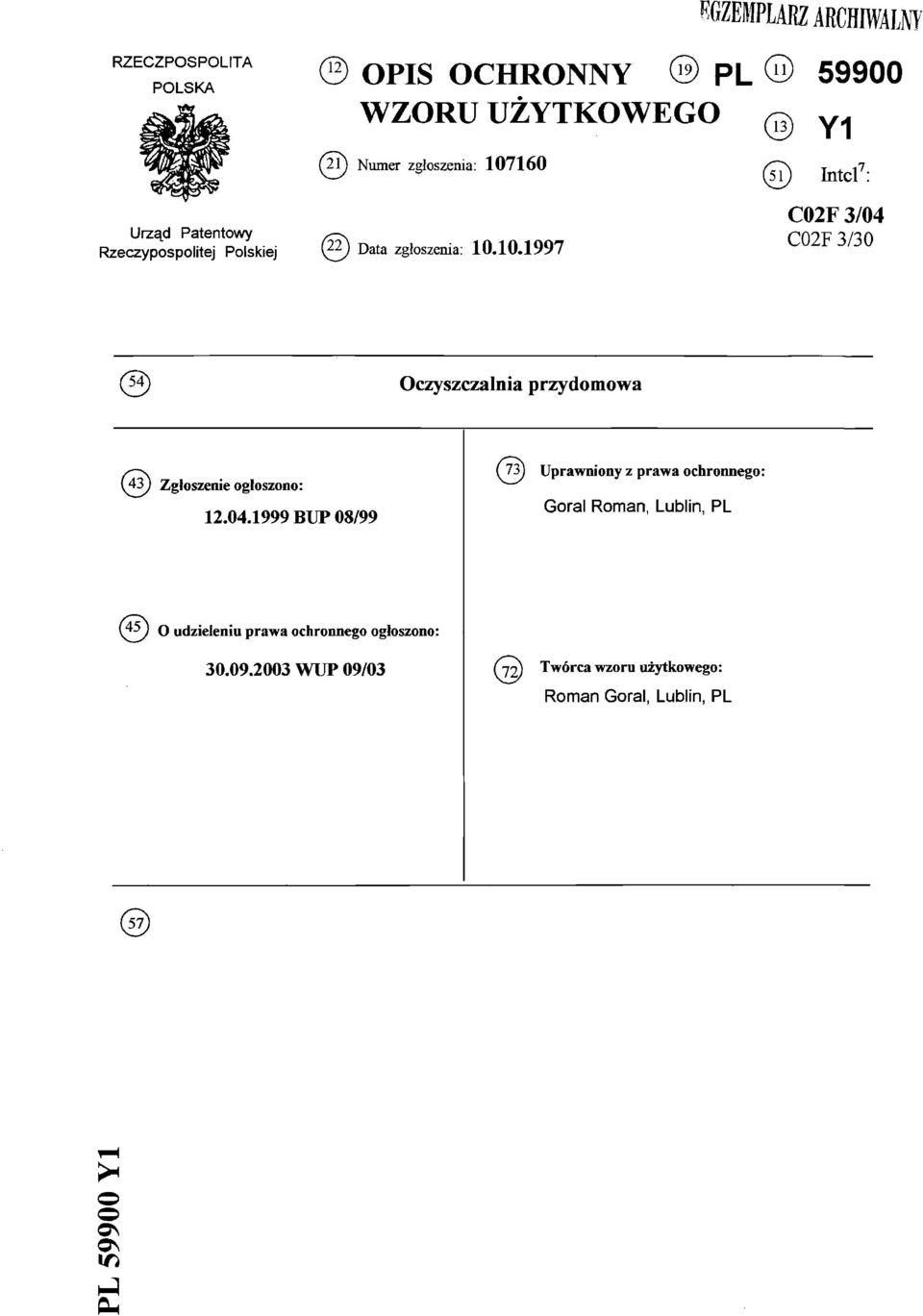

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej PL WZORU UŻYTKOWEGO Y1 m OPIS OCHRONNY 19 (21j Numer zgłoszenia: Data zgłoszenia: EGZEMPLARZ ARCHIWALNI m) Intel7: C02F 3/04 C02F 3/30 Oczyszczalnia przydomowa (43) Zgłoszenie ogłoszono: BUP 08/99 Uprawniony z prawa ochronnego: Goral Roman, Lublin, PL (45) 0 udzieleniu prawa ochronnego ogłoszono: WUP 09/03 Twórcawzoru użytkowego: Roman Goral, Lublin, PL o ON ON -J Pm

2 Oczyszczalnia przydomowa* Przedmiotem wzoru użytkowego jest oczyszczalnia przydo mowa ścieków* składająca się z części beztlenowej oczy-* szczania ścieków, w której zatrzymuje się mechanicznie osady surowe i prowadzi fermentację matanową, oraz części tlenowejr w której za pomocą złoża biologicznego i agre~ gatu natleniającego prowadzi się pełne biologiczne oczy szczanie ściekowi Znana jest z opisu ochronnego polskiego wzoru użytkowe go nr oczyszczalnia ścieków z biologicznym złożem torfowym$ która ma postaó dwóch cylindrycznych zbiornikowi Część oczyszczania mechanicznego ścieków w postaci osadni ka wstępnego oraz część oczyszczania bilogicznego ścieków w postaci złoża torfowego są umieszczone, każda w dwóch oddzielnych cylindrycznych zbiornikach! Zbiornik oczyszczania mechanicznego jest podzielony na trzy komory* Pierwsza sta nowi w przybliżeniu połowę powierzchni poziomej zbiornika i jest komorą wejściową oczyszczania mechanicznegof do której doprowadzane są ścieki surowe, a dwie pozostałe powstały przez podzielenie pozostałej części zbiornika* Trzecia komora jest komorą wyjściową części oczyszczania mechanicznego! W drugim zbiorniku cylindrycznym oddalonym od pierwszego, znajduje się biologiczne złoże torfowe* które ma bloku utworzonego z pojemnikówo postać Zbiornik oczyszczania mechanicznego i zbiornik oczyszczania biologicznego są połączone wzajemnie przewodem rmrowynu Zbiorniki są zagłębione w i przykryte są zdejmowanymi dachami* Ze ziemi powyżej otworów przelotowych zbiornika części biologicznej, posiadającego zbiorczą studzienkę oczyszczalni w której znajduje się pompa, odprowadza się ścieki za pomocą przewodu rftrowego do specjalnego< osadnika filtracyjnego

3 2 umieszczonego po za obrębem oczyszczalni, ścieków* żem Inna zagrodowa oczyszczałni a ścieków z biologicznym zło torfowym, znana z opisu ochronnego polskiego wzoru użyt kowego nr 53990, posiada cylindryczny zbiornik, w którym znajduje się część mechaniczna oczyszczania ścieków w posta ci osadnika i część biologicznego oczyszczania w postaci złoża torfowego*" Zbiornik jest zagłębiony w ziemi powyżej otworów przelotowych łączących komory zbiornika i przykryty dachem* Gzęść biologicznego oczyszczania posiada studzienkę zbiorczą zaopatrzoną w pompę, która odprowadza ścieki przewoź dem rurowym po za obręb oczyszczalni, do specjalnego osadnika filtracyjnego! Istotą wzoru użytkowego jest budowa oczyszczalni przydomo wej w postaci zestawu wielokątnych zbiorników umieszczonych we wspólnej studni chłonnej wypełnionej materiałem filtra cyjnym i opasanych poziomym drenażem umieszczonym w górnej części studni chłonnej, przy czym wielokątne zbiorniki mają wspólne ściany boczne, a jeden z nich stanowiący biologicz ną strefę tlenową, ma utworzoną za pomocą przegrody strefę odpływu, zaopatrzoną w wylot skierowany w stronę drenażu poziomego* Zaletą oczyszczalni która nie wymaga według wzoru jest zwarta i prosta budowaf stosowania oddzielnego osadnika filtracyjne go oraz zapewnienie dużej bezwładności cieplnej zabezpiecza jącej część biologiczną oczyszczalni przed oziębieniem*^ Przedmiot wzoru jest uwidoczniony na załączonych rysunkach, na których figura 1 przedstawia schematycznie oczyszczalnię w przekroju podłużnym, a fig* 2 w przekroju poprzecznym* Oczyszczalnię stanowi zestaw składający się z ników 1 trzech zbior o kształcie sześciokąta w przekroju poprzecznym, z których dwa stanowią strefę beztlenową 2 mechanicznego oczyszczania, zaopatrzoną we wlot ścieków 2. > a jeden stanowi biologiczną strefę tlenową L oczyszczania* Zbiorniki X s^ połączone wspólnymi ścianami bocznymi L f w których znajdują się otwory przepływowe.6 * W zbiorniku ± tworzącym strefę tlenową ± usytuowana jest rurowa komora wewnętrzna 2, w której w pobliżu dna umiesz czony jest agregat natleniający 8 * Zbiornik ten posiada także

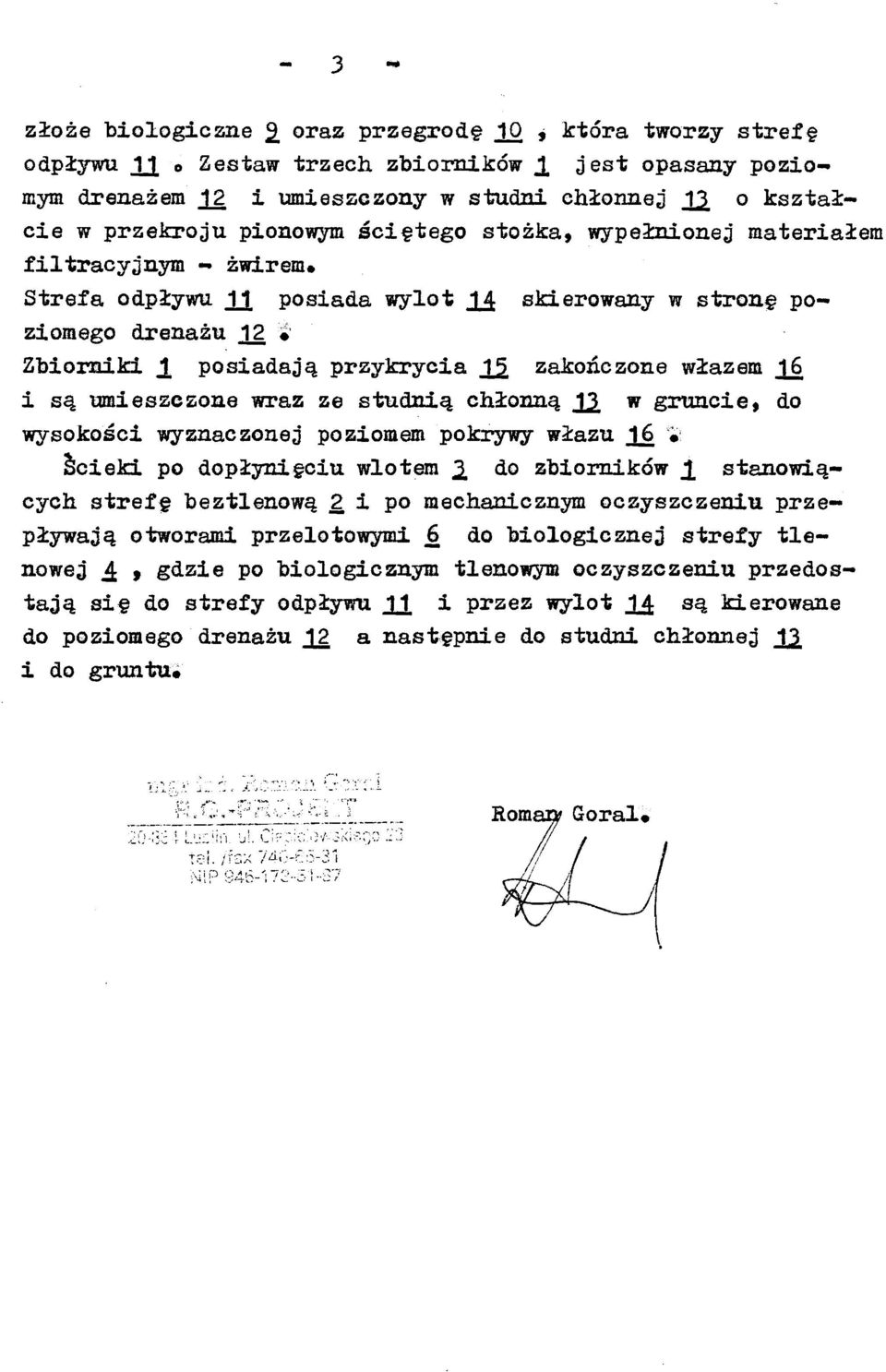

4 3 - złoże biologiczne 2. oraz przegrodę jvo * która tworzy strefę odpływu JJ. o Zestaw trzech zbiorników J, 3^s* opasany pozio mym drenażem J_2 i umieszczony w studni chłonnej XX o kształ cie w przekroju pionowym ściętego stożka* wypełnionej materiałem filtracyjnym - żwirenu Strefa odpływu JJ[ posiada wylot JJ; skierowany w stronę po ziomego drenażu 12 # Zbiorniki X posiadają przykrycia JjL zakończone włazem JJS i są umieszczone wraz ze studnią chłonną J^ w gruncie, do wysokości wyznaczonej poziomem pokrywy włazu Jj> # ścieki po dopłynięciu wlotem 2. do zbiorników ± stanowią cych strefę beztlenową L i po mechanicznym oczyszczeniu prze pływają otworami przelotowymi j> do biologicznej strefy tle nowej 4 * gdzie po biologicznym tlenowym oczyszczeniu przedos tają się do strefy odpływu JJ, i przez wylot ±& są kierowane do poziomego drenażu Jj? a następnie do studni chłonnej J^ i do gruntu* fi. U!. Llr.^i.O^cf jfz'a 74ij-t:

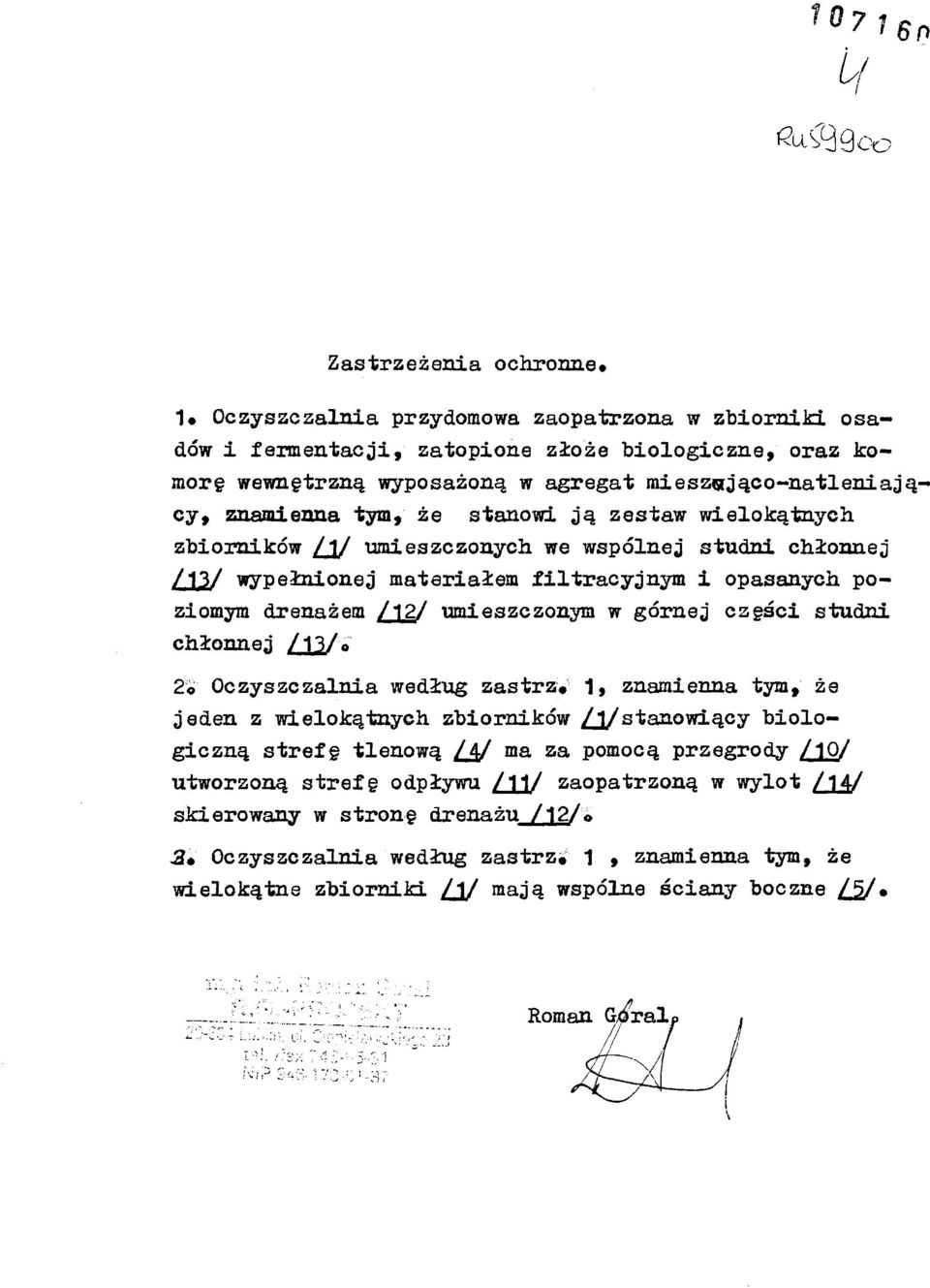

5 U Zastrzeżenia ochronne* 1# Oczyszczalnia przydomowa zaopatrzona w zbiorniki osa dów i fermentacji, zatopione złoże biologiczne, oraz ko morę wewnętrzną wyposażoną w agregat mieszająco-natleniaja cy, znamienna tym, że stanowi ją zestaw wielokątnych zbiorników /1/ umieszczonych we wspólnej studni chłonnej /13/ wypełnionej materiałem filtracyjnym i opasanych po ziomym drenażem /12/ umieszczonym w górnej części studni chłonnej /13/«2o Oczyszczalnia według zastrz# 1f znamienna tym, że jeden z wielokątnych zbiorników [^Jstanowiący biolo giczną strefę tlenową /4/ ma za pomocą przegrody /10/ utworzoną strefę odpływu /11/ zaopatrzoną w wylot /14/ skierowany w stronę drenażu /12/o 3* Oczyszczalnia według zastrzi 1, znamienna tym, że wielokątne zbiorniki /j/ mają wspólne ściany boczne /5/»

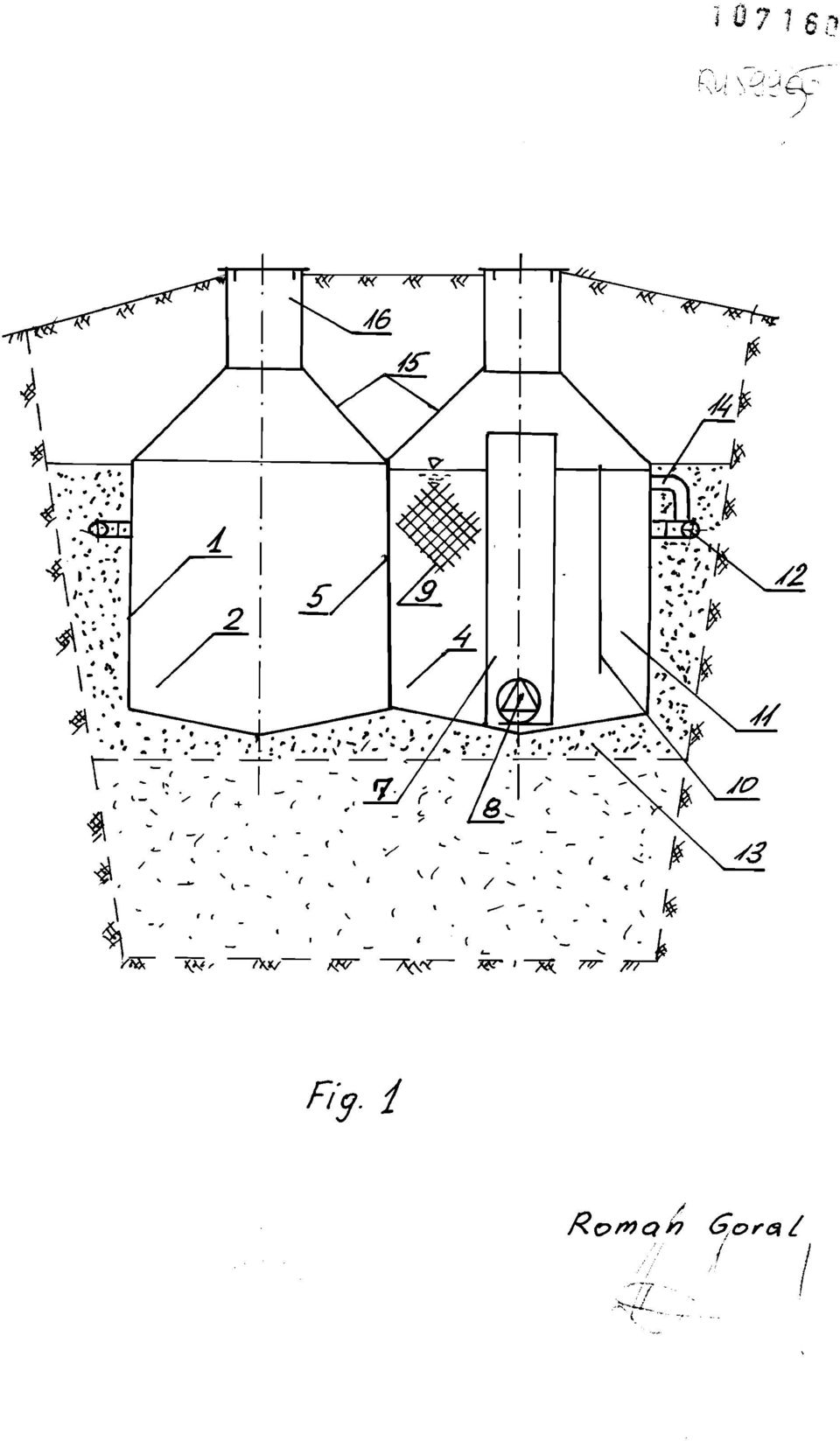

6 10?? 6n Kuj \^'J^ Fi9-i Romet h 6torać // i

7 r>. ' f "s, r-f tyj i > i - ' i' < i i i i-1^- X ^ ^ / R oma to, Gorać '/ l
