1 PROJEKT BUDOWLANY Obiekt Branża Temat Lokalizacja inwestycji Inwestor Data opracowania Przyszkolna sala gimnastyczna przy Zespole Szkół w Potoku Wielkim Kody CPV: Obiekty szklone, Sale gimnastyczne Instalacje elektryczne Kod CPV: Roboty instalacyjne elektryczne Projekt architektoniczno-budowlany wykonawczy przyszkolnej sali gimnastycznej wraz z łącznikiem przy Zespole Szkół w Potoku Wielkim. Instalacje elektryczne i instalacja odgromowa. Działka nr ewid. 452 Potok Wielki Gmina Potok Wielki Powiat Janów Lubelski Gmina Potok Wielki Potok Wielki Potok Wielki lipiec 2013 r. Jednostka projektowania TOM V Zakres opracowania Imię i nazwisko projektanta Numer uprawnień Pieczątka i podpis Projektował branża elektryczna: mgr inż. Tomasz Bździuch LUB/0110/PWOE/09 Sprawdził branża elektryczna: mgr inż. Marian Oleszek LUB/0183/PWOE/08

2 Spis zawartości Uprawnienia budowlane z wpisem do izby- projektant...2 Uprawnienia budowlane z wpisem do izby- sprawdzający...4 OŚWIADCZENIE...6 INFORMACJA O PLANIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA Opis Techniczny Zakres opracowania Podstawa opracowania Dane energetyczne Doprowadzenie i pomiar energii energii Tablice rozdzielcze i WLZ Instalacje elektryczne Ochrona od porażeń Instalacja odgromowa Ochrona przepięciowa Zagadnienia przeciwpożarowe Bilans mocy Obliczenia oświetlenia...17 Uwagi końcowe:...33 Stosowanie materiałów:...33 Rysunki E1- Rzut parteru- instalacja oświetleniowa...34 E2- Rzut piętra- instalacja oświetleniowa...35 E3- Rzut parteru- instalacja gniazdowa...36 E4- Rzut piętra- instalacja gniazdowa...37 E5- Rzut parteru- zasilanie urządzeń wentylacji i kotłowni...38 E6- Rzut piętra- zasilanie urządzeń wentylacji i kotłowni...39 E7- Rzut dachu- instalacja odgromowa...40 E8- Schemat ideowy rozdzielnicy RG...41 E9- Widok rozdzielnicy RG...42 E10- Schemat ideowy rozdzielnicy R E11- Widok rozdzielnicy R E12- Schemat ideowy i widok rozdzielnicy R E13- Schemat ideowy i widok rozdzielnicy RK...46 E14- Schemat ideowy systemu detekcji gazu...47 E15- Schemat ideowy systemu oddymiania

3 Uprawnienia budowlane z wpisem do izby- projektant 2

4 3

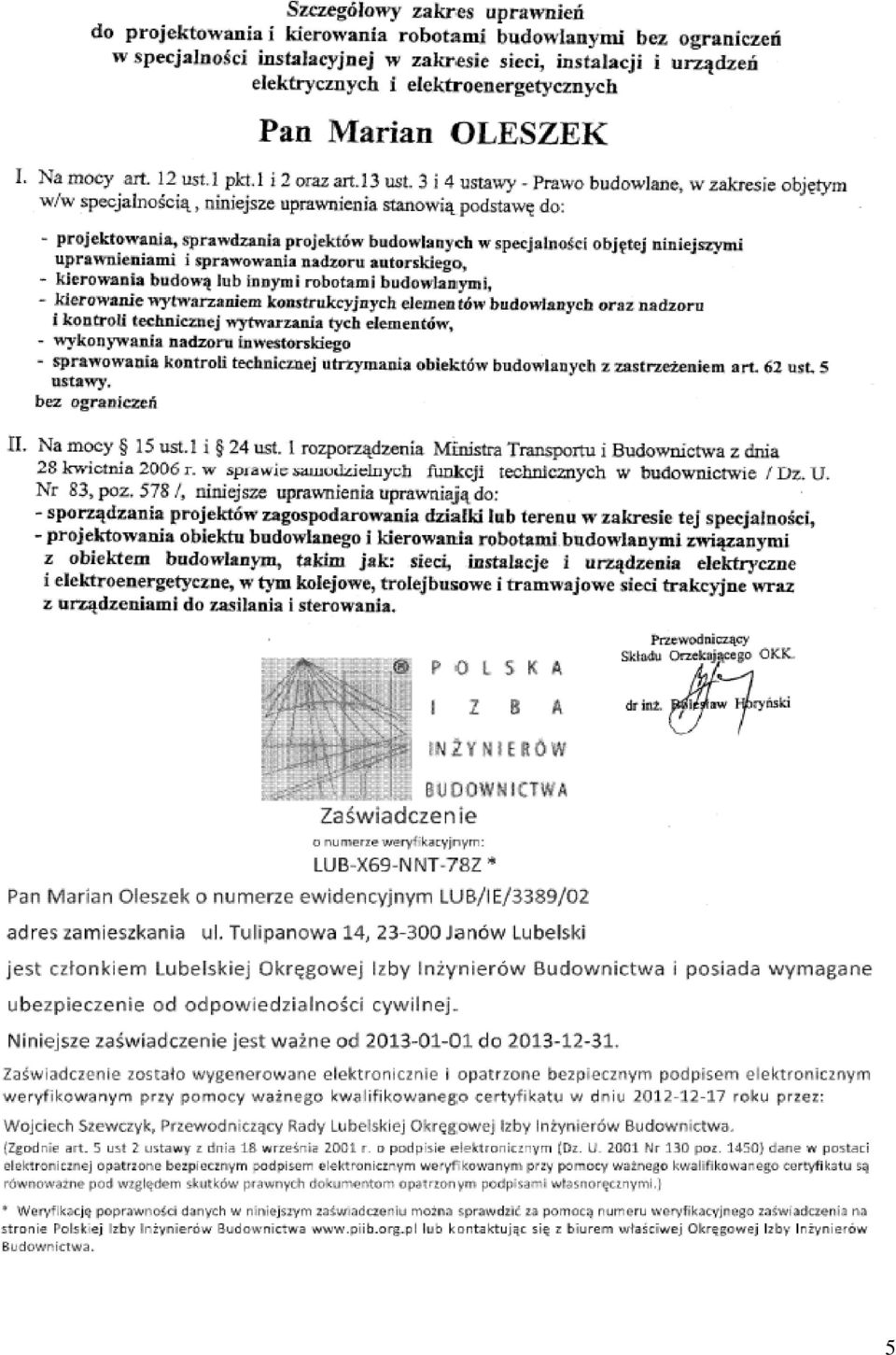

5 Uprawnienia budowlane z wpisem do izby- sprawdzający 4

6 5

7 OŚWIADCZENIE Oświadcza się, że: Projekt instalacji elektrycznych, teletechnicznych i instalacji odgromowej: Obiekt: Branża: Temat: Przyszkolna sala gimnastyczna przy Zespole Szkół w Potoku Wielkim Kody CPV: Obiekty szklone, Sale gimnastyczne Elektryczna Kod CPV: Roboty instalacyjne elektryczne Projekt architektoniczno-budowlany wykonawczy przyszkolnej sali gimnastycznej wraz z łącznikiem przy Zespole Szkół w Potoku Wielkim. Instalacje elektryczne i instalacja odgromowa. Lokalizacja: Działka nr ewid. 452 Potok Wielki Gmina Potok Wielki Powiat Janów Lubelski Inwestor: Gmina Potok Wielki Potok Wielki Potok Wielki Data opracowania: lipiec 2013 r. jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej ( Prawo Budowlane - art ust. 4) i kompletny w rozumieniu ustawy z dnia r. Prawo Budowlane (Dz. U. 2010r. Nr 243 poz. 1623) oraz Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego. Projektant: Sprawdzający: Podpis i pieczęć: Podpis i pieczęć: 6

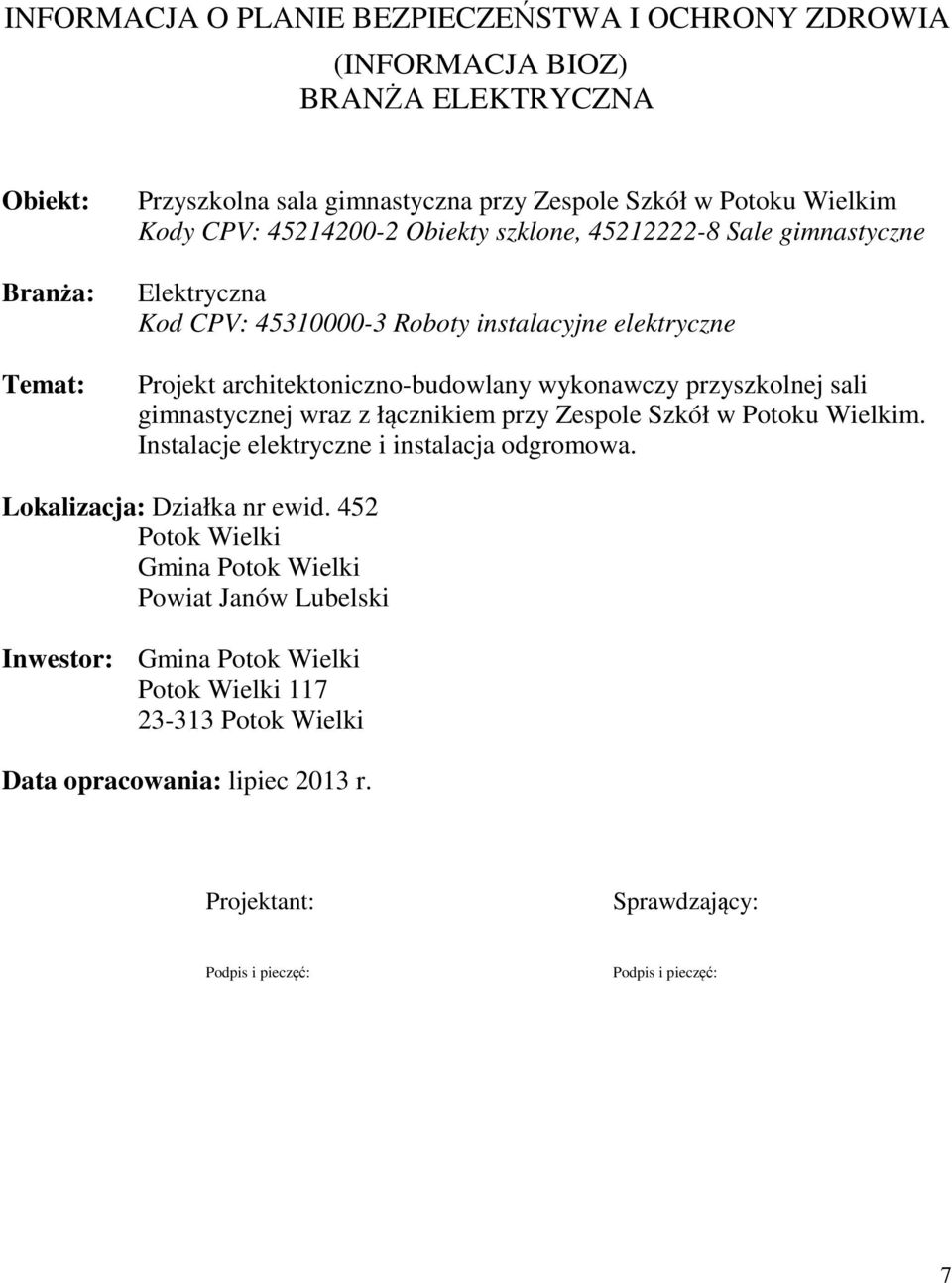

8 INFORMACJA O PLANIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA (INFORMACJA BIOZ) BRANŻA ELEKTRYCZNA Obiekt: Branża: Temat: Przyszkolna sala gimnastyczna przy Zespole Szkół w Potoku Wielkim Kody CPV: Obiekty szklone, Sale gimnastyczne Elektryczna Kod CPV: Roboty instalacyjne elektryczne Projekt architektoniczno-budowlany wykonawczy przyszkolnej sali gimnastycznej wraz z łącznikiem przy Zespole Szkół w Potoku Wielkim. Instalacje elektryczne i instalacja odgromowa. Lokalizacja: Działka nr ewid. 452 Potok Wielki Gmina Potok Wielki Powiat Janów Lubelski Inwestor: Gmina Potok Wielki Potok Wielki Potok Wielki Data opracowania: lipiec 2013 r. Projektant: Sprawdzający: Podpis i pieczęć: Podpis i pieczęć: 7

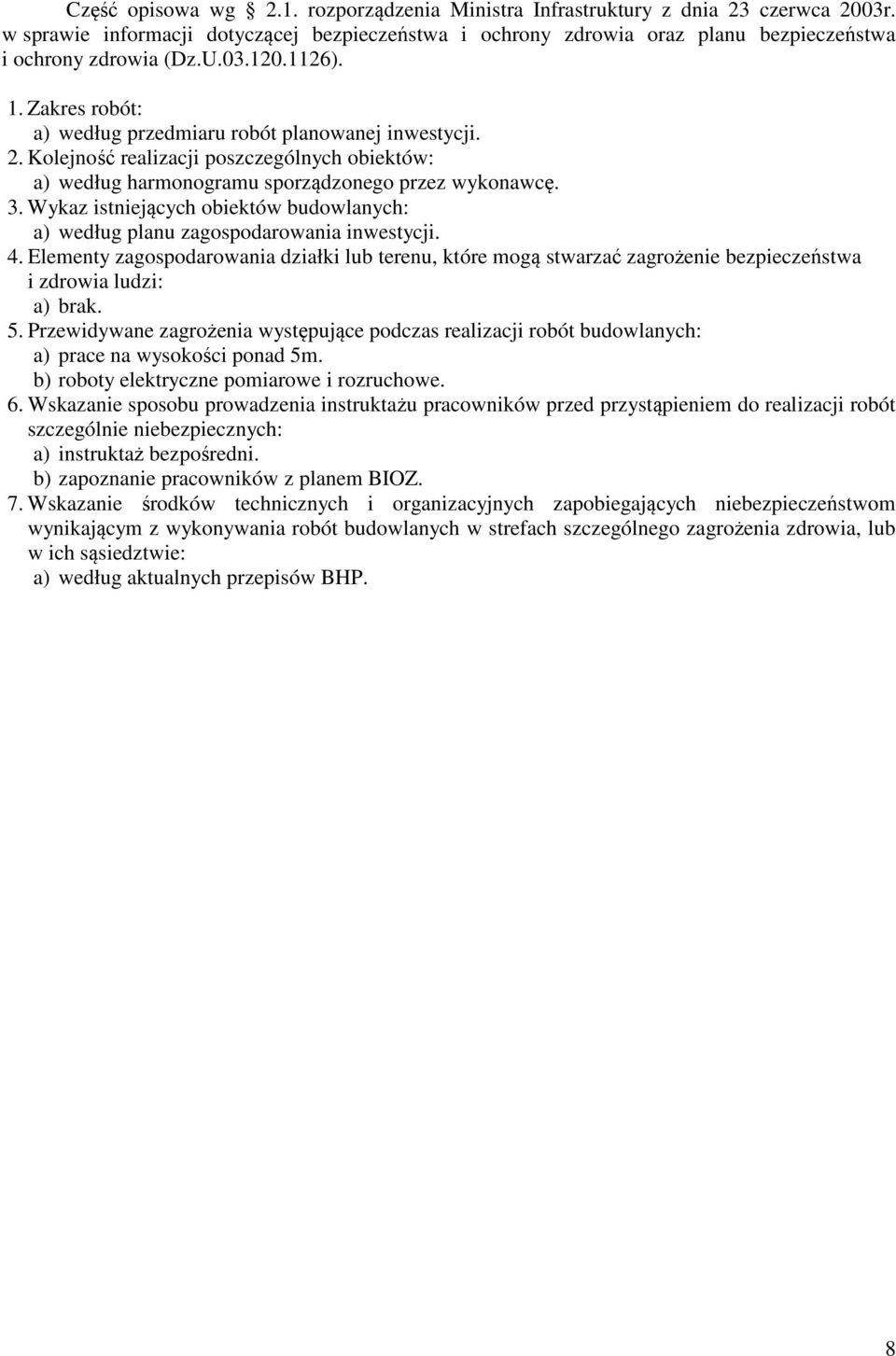

9 Część opisowa wg 2.1. rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U ). 1. Zakres robót: a) według przedmiaru robót planowanej inwestycji. 2. Kolejność realizacji poszczególnych obiektów: a) według harmonogramu sporządzonego przez wykonawcę. 3. Wykaz istniejących obiektów budowlanych: a) według planu zagospodarowania inwestycji. 4. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: a) brak. 5. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: a) prace na wysokości ponad 5m. b) roboty elektryczne pomiarowe i rozruchowe. 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: a) instruktaż bezpośredni. b) zapoznanie pracowników z planem BIOZ. 7. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia, lub w ich sąsiedztwie: a) według aktualnych przepisów BHP. 8

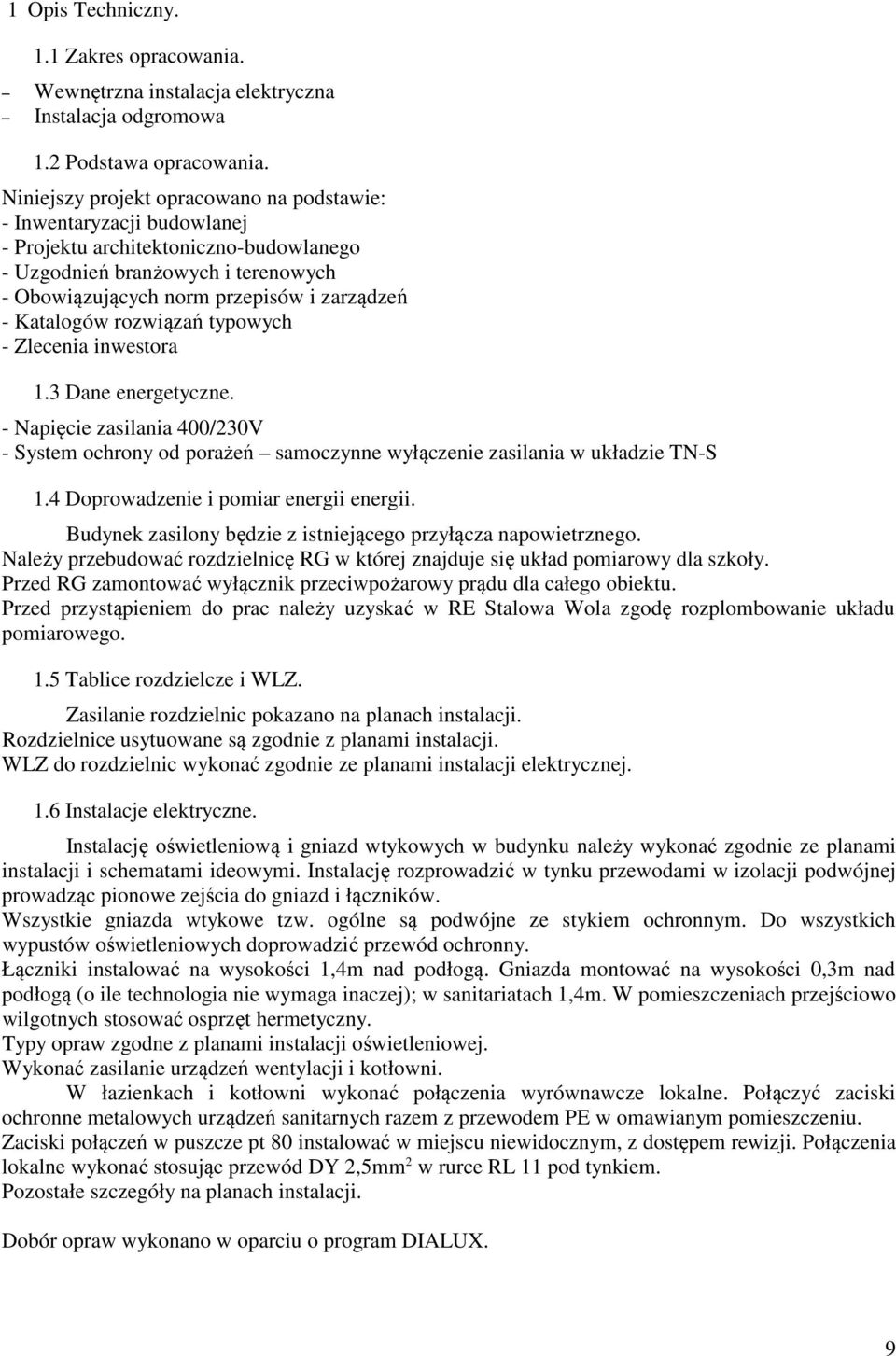

10 1 Opis Techniczny. 1.1 Zakres opracowania. Wewnętrzna instalacja elektryczna Instalacja odgromowa 1.2 Podstawa opracowania. Niniejszy projekt opracowano na podstawie: - Inwentaryzacji budowlanej - Projektu architektoniczno-budowlanego - Uzgodnień branżowych i terenowych - Obowiązujących norm przepisów i zarządzeń - Katalogów rozwiązań typowych - Zlecenia inwestora 1.3 Dane energetyczne. - Napięcie zasilania 400/230V - System ochrony od porażeń samoczynne wyłączenie zasilania w układzie TN-S 1.4 Doprowadzenie i pomiar energii energii. Budynek zasilony będzie z istniejącego przyłącza napowietrznego. Należy przebudować rozdzielnicę RG w której znajduje się układ pomiarowy dla szkoły. Przed RG zamontować wyłącznik przeciwpożarowy prądu dla całego obiektu. Przed przystąpieniem do prac należy uzyskać w RE Stalowa Wola zgodę rozplombowanie układu pomiarowego. 1.5 Tablice rozdzielcze i WLZ. Zasilanie rozdzielnic pokazano na planach instalacji. Rozdzielnice usytuowane są zgodnie z planami instalacji. WLZ do rozdzielnic wykonać zgodnie ze planami instalacji elektrycznej. 1.6 Instalacje elektryczne. Instalację oświetleniową i gniazd wtykowych w budynku należy wykonać zgodnie ze planami instalacji i schematami ideowymi. Instalację rozprowadzić w tynku przewodami w izolacji podwójnej prowadząc pionowe zejścia do gniazd i łączników. Wszystkie gniazda wtykowe tzw. ogólne są podwójne ze stykiem ochronnym. Do wszystkich wypustów oświetleniowych doprowadzić przewód ochronny. Łączniki instalować na wysokości 1,4m nad podłogą. Gniazda montować na wysokości 0,3m nad podłogą (o ile technologia nie wymaga inaczej); w sanitariatach 1,4m. W pomieszczeniach przejściowo wilgotnych stosować osprzęt hermetyczny. Typy opraw zgodne z planami instalacji oświetleniowej. Wykonać zasilanie urządzeń wentylacji i kotłowni. W łazienkach i kotłowni wykonać połączenia wyrównawcze lokalne. Połączyć zaciski ochronne metalowych urządzeń sanitarnych razem z przewodem PE w omawianym pomieszczeniu. Zaciski połączeń w puszcze pt 80 instalować w miejscu niewidocznym, z dostępem rewizji. Połączenia lokalne wykonać stosując przewód DY 2,5mm 2 w rurce RL 11 pod tynkiem. Pozostałe szczegóły na planach instalacji. Dobór opraw wykonano w oparciu o program DIALUX. 9

11 1.7 Ochrona od porażeń. Zgodnie z normą: PN-HD zastosowano ochronę od porażeń. Ochrona przed dotykiem bezpośrednim izolacja. Jako ochronę przed dotykiem pośrednim przyjęto samoczynne wyłączenie zasilania wyłączniki nadprądowe oraz wyłączniki różnicowoprądowe Ochronie od porażeń podlegają bolce ochronne gniazd wtykowych, metalowe obudowy rozdzielni i zasilanych urządzeń, metalowe osłony opraw oświetleniowych. Połączenia przewodów ochronnych z urządzeniami powinny być wykonane szczególnie starannie. W przewodzie ochronnym nie wolno instalować wyłączników ani bezpieczników. Bezwzględnie należy przestrzegać zasady stosowania przewodu o barwach żółtozielonych jako przewód ochronny. Zacisk PE należy uziemić. Rezystancja uziemienia nie może przekraczać wartości 10 omów. Bednarkę uziemiającą FeZn 25x4mm należy zabezpieczyć przed korozja do głębokości 30 cm pod, i wysokości 30 cm nad powierzchnia gruntu. Bednarkę należy pomalować na barwy żółto-zielone tak, aby na każde 1,5 cm wykroju bednarki przypadało przynajmniej 30% jednej z barw. 1.8 Instalacja odgromowa Zgodnie z PN-EN budynek zaliczono do IV klasy ochrony odgromowej. Zwody poziome niskie- blacha pokrywająca dach+drut FeZn Φ8mm. Zwody odprowadzające- drut FeZn Φ8mm. Uziom taśmowy- bednarka FeZn 25x4 w zbrojeniu ław fundamentowych. Rezystancja uziemienia nie większa niż 10Ω. Zwody odprowadzające prowadzić w rurach osłonowych odgromowych pod elewacją. W miejscu połączenia zwodów odprowadzających z uziemieniem zastosować zaciski krzyżowe w puszkach osłonowych. Elementy wykorzystane do budowy zewnętrznego LPS powinny spełniać wymagania normy PN-EN Pozostałe szczegóły na rysunku. Obliczenia klasy ochrony odgromowej wg PN-EN 62305: 10

12 Ochrona odgromowa Zarządzanie ryzykiem utworzone zgodnie z normą europejską PN-EN : 2008; z uwzględnieniem załączników krajowych dla kraju Polska zgodnie z normą krajową PN EN :2008 Podsumowanie środków przewidzianych w celu redukcji szkód piorunowych, na podstawie Zarządzania Ryzykiem 1. Wprowadzenie W celu zredukowania strat przy bezpośrednim trafieniu pioruna przewidziane są środki ochrony dla zagrożonego obiektu. Wobec ciągle poszerzającej się wiedzy naukowej na temat wyładowań piorunowych przewiduje się dopasowywanie do niej również środków ochrony. Część normy opisująca zarządzanie ryzykiem zawiera w swej treści analizę ryzyka, dzięki której można określić wymaganą ochronę obiektu budowlanego przed wyładowaniami piorunowymi. Celem zarządzania ryzykiem jest redukcja ryzyka związanego z trafieniem pioruna do poziomu tolerowanego (akceptowanego) przez zastosowanie odpowiednich środków ochrony. 2. Zobowiązania prawne Dane o obiekcie, które przyjmuje się do obliczeń, powinny opierać się na informacji zarządzającego obiektem, właściciela lub właściwych służb lub też powinny być zebrane na miejscu. Zwraca się uwagę, że te dane muszą być jeszcze raz formalnie potwierdzone. Sposób postępowania przy dokonywaniu obliczeń ryzyka użyty w programie DEHNsupport odpowiada normie (PN-EN , IEC ; DIN EN (VDE ); CEI EN , BS EN ). Wszystkie parametry odpowiadają wymaganiom normatywnym. Zwraca się jednak uwagę, że symbole normatywne zostały w programie częściowo przemianowane dla lepszego zrozumienia. Zwraca się uwagę, że wszystkie założenia, materiały, odwzorowania, rysunki, wymiary, parametry oraz wyniki nie są prawnie wiążące dla osoby oceniającej ryzyko. 3. Podstawy normatywne Polska Norma PN EN składa się z następujących części: - PN EN :2008 Ochrona odgromowa Część 1: Zasady ogólne - PN EN :2008 Ochrona odgromowa Część 2: Zarządzanie ryzykiem - PN EN :2009 Ochrona odgromowa Część 3: Uszkodzenia fizyczne obiektów budowlanych i zagrożenie życia - PN EN :2009 Ochrona odgromowa Część 4: Urządzenia elektryczne i elektroniczne w obiektach budowlanych 4. Dane do projektu 4.1 Wybór reprezentatywnego ryzyka Ryzyko R 1 : Ryzyko utraty życia ludzkiego; R T : 1E-5 Ryzyko R 2 : Ryzyko utraty usług publicznych; R T : 0,001 Ryzyko R 4 : Ryzyko utraty wartości ekonomicznej 4.2. Wymiary obiektu L b długość: 51,66 m W b szerokość: 18,24 m H b wysokość: 12 m C db Współczynnik położenia: 1 Obiekt odosobniony: brak w pobliżu innych obiektów 11

13 4.3. Położenie geograficzne T d Liczba dni burzowych w roku: 25 dni N g Gęstość piorunowych wyładowań doziemnych 2,5 km²/rok N d Liczba zdarzeń od wyładowań w obiekt 0, /rok 4.4. Dane o liniach dochodzących - Linia Strefy ochrony odgromowej / Podział na strefy LPZ 0B strefa na zewnątrz, ochrona przed bezpośrednim wyładowaniem pioruna LPZ 1 wewnątrz budynku 5.0. Oszacowanie ryzyka 5.1. Oszacowanie ryzyka R1 utrata życia ludzkiego bez środków ochrony ze środkami ochrony Aby zredukować istniejące ryzyko R1, należy zastosować środki opisane w punkcie Oszacowanie ryzyka R2 utrata usług publicznych bez środków ochrony ze środkami ochrony Aby zredukować istniejące ryzyko R2, należy zastosować środki opisane w punkcie Wybór środków ochrony Istniejące ryzyko będzie ograniczone do akceptowanego poziomu przez zastosowanie wymienionych środków ochrony. LPS w IV klasie ochrony Strefa ochrony odgromowej LPZ 0B pb System ochrony odgromowej 0,2 LPS klasy IV peb System wyrównywania potencjałów 0,03 Wyrównanie potencjałów dla LPL III lub IV Linia dochodząca Linia 1 pspd Skoordynowane SPD 0,03 Klasa ochrony odgromowej (LPL) III lub IV 7.0. Oszacowanie ryzyka R4 utrata wartości ekonomicznej W ujęciu ekonomicznym porównuje się ryzyko R4 - bez środków ochrony, - ze środkami ochrony. Wynik jest informacją, czy koszt wybranych środków ochrony jest ekonomicznie uzasadniony w odniesieniu do wartości obiektu (włącznie z kosztami przestoju, kosztami wtórnymi itd.) Wskaźniki do obliczeń rocznego kosztu środków ochrony i Stopa procentowa: 8% at Czas amortyzacji: 30 rok a Stopa amortyzacji: 3,33% m Stopa eksploatacyjna: 15% Jednorazowy koszt środków ochrony: 3000 zł 7.2. W ujęciu ekonomicznym rozróżnia się następujące wartości obiektu CA Koszt zwierząt 0 zł CB Koszt budynku zł CS Koszt układów w obiekcie zł CC Koszt zawartości zł 12

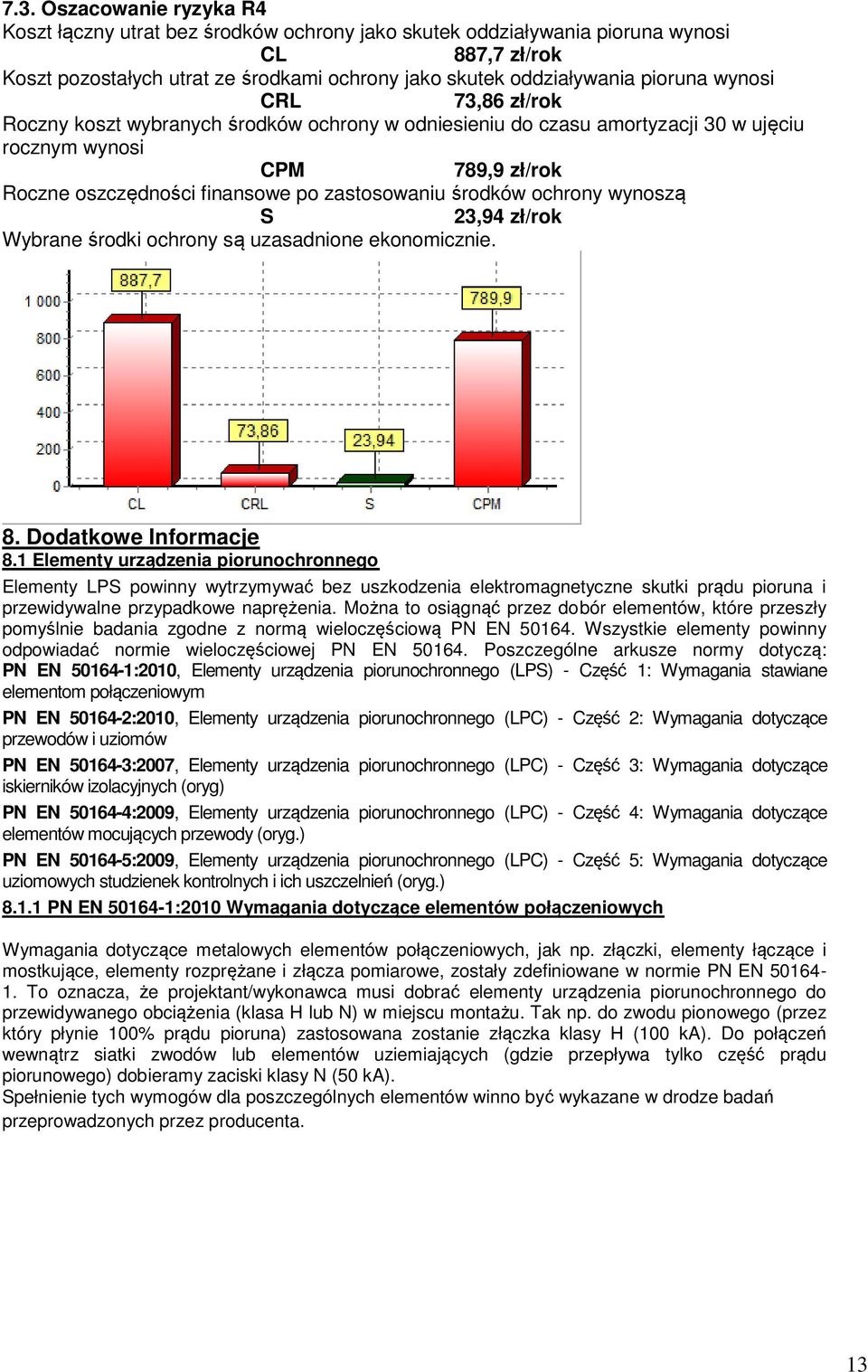

14 7.3. Oszacowanie ryzyka R4 Koszt łączny utrat bez środków ochrony jako skutek oddziaływania pioruna wynosi CL 887,7 zł/rok Koszt pozostałych utrat ze środkami ochrony jako skutek oddziaływania pioruna wynosi CRL 73,86 zł/rok Roczny koszt wybranych środków ochrony w odniesieniu do czasu amortyzacji 30 w ujęciu rocznym wynosi CPM 789,9 zł/rok Roczne oszczędności finansowe po zastosowaniu środków ochrony wynoszą S 23,94 zł/rok Wybrane środki ochrony są uzasadnione ekonomicznie. 8. Dodatkowe Informacje 8.1 Elementy urządzenia piorunochronnego Elementy LPS powinny wytrzymywać bez uszkodzenia elektromagnetyczne skutki prądu pioruna i przewidywalne przypadkowe naprężenia. Można to osiągnąć przez dobór elementów, które przeszły pomyślnie badania zgodne z normą wieloczęściową PN EN Wszystkie elementy powinny odpowiadać normie wieloczęściowej PN EN Poszczególne arkusze normy dotyczą: PN EN :2010, Elementy urządzenia piorunochronnego (LPS) - Część 1: Wymagania stawiane elementom połączeniowym PN EN :2010, Elementy urządzenia piorunochronnego (LPC) - Część 2: Wymagania dotyczące przewodów i uziomów PN EN :2007, Elementy urządzenia piorunochronnego (LPC) - Część 3: Wymagania dotyczące iskierników izolacyjnych (oryg) PN EN :2009, Elementy urządzenia piorunochronnego (LPC) - Część 4: Wymagania dotyczące elementów mocujących przewody (oryg.) PN EN :2009, Elementy urządzenia piorunochronnego (LPC) - Część 5: Wymagania dotyczące uziomowych studzienek kontrolnych i ich uszczelnień (oryg.) PN EN :2010 Wymagania dotyczące elementów połączeniowych Wymagania dotyczące metalowych elementów połączeniowych, jak np. złączki, elementy łączące i mostkujące, elementy rozprężane i złącza pomiarowe, zostały zdefiniowane w normie PN EN To oznacza, że projektant/wykonawca musi dobrać elementy urządzenia piorunochronnego do przewidywanego obciążenia (klasa H lub N) w miejscu montażu. Tak np. do zwodu pionowego (przez który płynie 100% prądu pioruna) zastosowana zostanie złączka klasy H (100 ka). Do połączeń wewnątrz siatki zwodów lub elementów uziemiających (gdzie przepływa tylko część prądu piorunowego) dobieramy zaciski klasy N (50 ka). Spełnienie tych wymogów dla poszczególnych elementów winno być wykazane w drodze badań przeprowadzonych przez producenta. 13

15 8.1.2 PN EN :2010 Wymagania dotyczące przewodów i uziomów Dla przewodów, z których wykonywane są zwody i uziomy, norma PN EN stawia konkretne wymagania dotyczące: - właściwości mechanicznych (wytrzymałości na rozciąganie i wydłużenie), - właściwości elektrycznych (maksymalna rezystywność) - badań środowiskowych. Dla uziomów pionowych oraz prętów uziemiających norma PN EN nakłada wymagania dotyczące doboru materiałów, kształtu i przekroju oraz właściwości mechanicznych i elektrycznych. Spełnienie wymogów normy stanowi istotną cechę produktu i winno zostać przez producenta zawarte w kartach katalogowych oraz raportach badawczych PN EN :2007 Wymagania dotyczące iskierników izolacyjnych Podano wymagania i badania iskierników izolacyjnych (ISG) przeznaczonych do urządzeń piorunochronnych. Iskierniki te mogą być stosowane do pośredniego łączenia urządzenia piorunochronnego z innymi pobliskimi urządzeniami metalowymi, których łączenie bezpośrednie jest niemożliwe ze względów funkcjonalnych Zgodnie z zapisami normy PN EN iskierniki separacyjne (wszystkie ich elementy konstrukcyjne) muszą być pewne i trwałe oraz bezpieczne w obsłudze dla ludzi i otoczenia PN EN :2009 Wymagania dotyczące elementów mocujących przewody Norma PN EN określa wymagania oraz sposób przeprowadzania badań dla metalowych oraz nie metalowych elementów mocujących przewody, które stosuje się w połączeniu z układem zwodów i przewodów odprowadzających PN EN :2009 Wymagania dotyczące uziomowych studzienek kontrolnych i ich uszczelnień Wszystkie studzienki rewizyjne oraz przepusty uziemiające winny być tak zaprojektowane i wykonane, aby stanowiły trwały pewny element LPS i nie zagrażały ludziom i otoczeniu. Norma PN EN ustala wymogi oraz sposób przeprowadzenia badań dla skrzynek rewizyjnych (np. próba obciążeniowa) oraz przepustów (np. próba szczelności). Zgodnie z obowiązującą od nowelizacją Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2010, nr 239, poz. 1597) ochrona odgromowa obiektów budowlanych winna być wykonywana zgodnie z zapisami wieloarkuszowej normy PN-EN W normie PN-EN :2009 w rozdziale dotyczącym elementów LPS zapisano: Elementy LPS powinny wytrzymywać bez uszkodzenia elektromagnetyczne skutki prądu pioruna i przewidywalne przypadkowe naprężenia. Można to osiągnąć przez dobór elementów, które przeszły pomyślnie badania zgodne z normą wieloczęściową PN EN Wszystkie elementy powinny odpowiadać normie wieloczęściowej PN EN Projektant LPS i wykonawca LPS powinni zweryfikować właściwości użytych materiałów. Można to osiągnąć, na przykład, żądając certyfikatów probierczych i raportów od producentów, wykazujących, że materiały przeszły pomyślnie próby jakości. 1.9 Ochrona przepięciowa. Zgodnie z wymaganiami norm: PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi i łączeniowymi. PN-IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urządzeń piorunochronnych. zastosowano ograniczniki przepięć: Klasa I+II (B+C)- w rozdzielnicy RG Klasa II (B)- w rozdzielnicach R1, R2, RK Klasa III (D)- realizowana jest bezpośrednio przy odbiornikach (np. komputery). 14

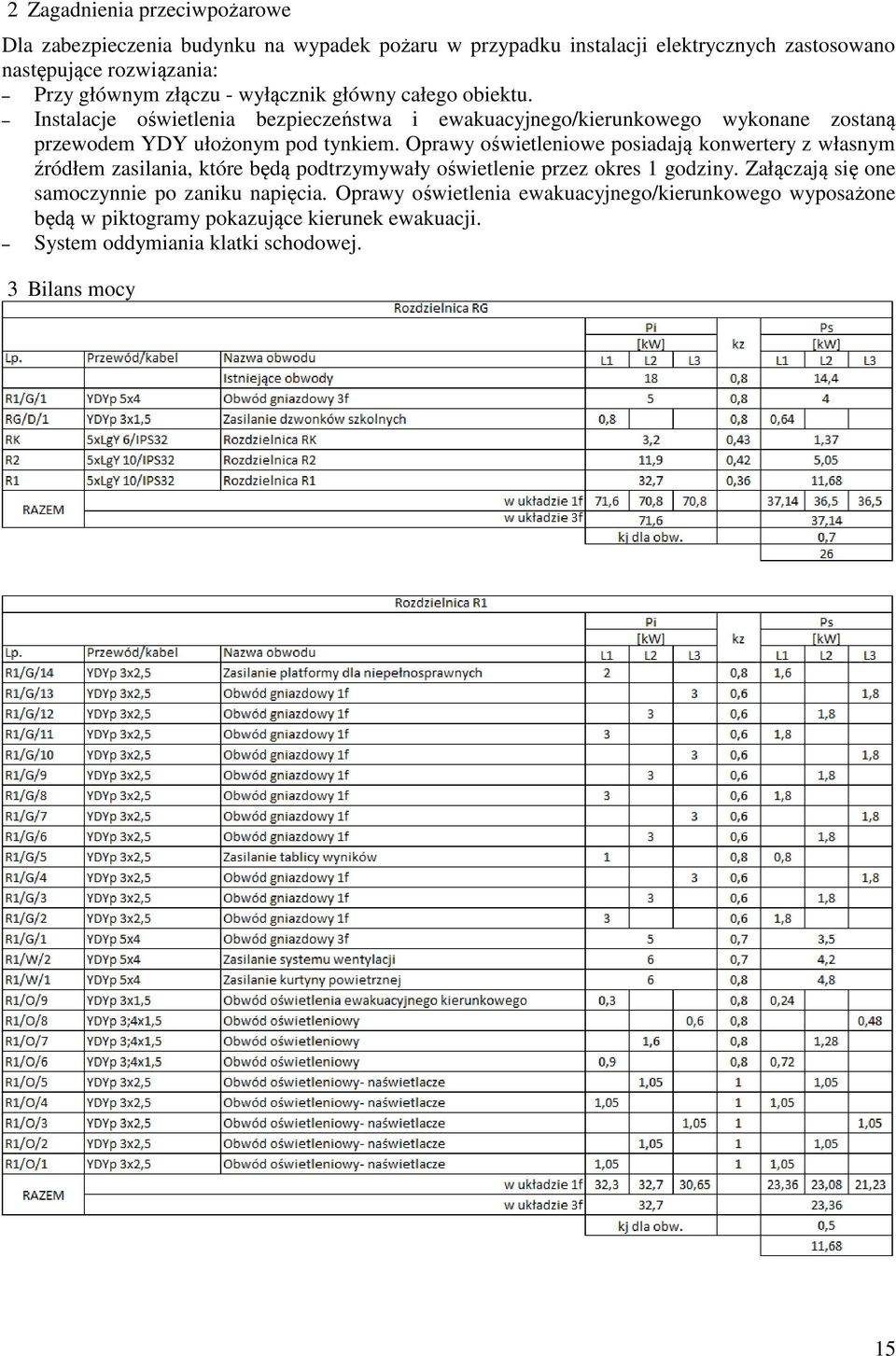

16 2 Zagadnienia przeciwpożarowe Dla zabezpieczenia budynku na wypadek pożaru w przypadku instalacji elektrycznych zastosowano następujące rozwiązania: Przy głównym złączu - wyłącznik główny całego obiektu. Instalacje oświetlenia bezpieczeństwa i ewakuacyjnego/kierunkowego wykonane zostaną przewodem YDY ułożonym pod tynkiem. Oprawy oświetleniowe posiadają konwertery z własnym źródłem zasilania, które będą podtrzymywały oświetlenie przez okres 1 godziny. Załączają się one samoczynnie po zaniku napięcia. Oprawy oświetlenia ewakuacyjnego/kierunkowego wyposażone będą w piktogramy pokazujące kierunek ewakuacji. System oddymiania klatki schodowej. 3 Bilans mocy 15

17 16

18 4 Obliczenia oświetlenia Zastosowane oprawy: 17

19 18

20 19

21 20

22 21

23 22

24 23

25 24

26 25

27 26

28 27

29 28

30 29

31 30

32 31

33 32

34 Uwagi końcowe: W całej instalacji należy stosować przewody na napięcie 750V. Całość robót wykonać zgodnie z obowiązującymi przepisami, normami i katalogami rozwiązań typowych. Niniejszy opis techniczny stanowi integralną część projektu technicznego. Wszelkie zmiany należy nanieść powykonawczo. Po zakończeniu robót, a przed oddaniem instalacji do eksploatacji należy wykonać pomiary elektryczne dotyczące: - rezystancji izolacji, skuteczności ochrony przeciwporażeniowej, natężenia oświetlenia, rezystancji uziemienia i połączeń wyrównawczych. wyniki pomiarów zaprotokołować i protokoły przekazać inwestorowi. Stosowanie materiałów: Zgodnie z obowiązującymi przepisami: Ustawa z dnia 7 lipca 1994r.- Prawo budowlane. Zarządzenie Dyrektora Centrum Badań i Certyfikacji z dnia 20 maja 1994r. W sprawie ustalenia wykazu wyrobów podlegających obowiązkowi zgłoszenia do certyfikacji na znak bezpieczeństwa i oznaczenia tym znakiem. Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 19 grudnia 1994r. W sprawie aprobaty i kryteriów technicznych dotyczących wyrobów budowlanych (Dz. U. Nr 10). Biorąc pod uwagę przytoczone wyżej fakty należy przestrzegać w sposób bezwzględny i stosować materiały (wyroby) dopuszczalne do obrotu i stosowania w budownictwie. A więc posiadające: Certyfikat na znak bezpieczeństwa, wykazujący, że zapewniono zgodność z kryteriami technicznym określonym na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych. Deklarację zgodności lub certyfikat zgodności z Polską Normą czy też aprobatą techniczną w przypadku wyrobów, na które nie ustanowiono Polskiej Normy. Oświadcza się, że można stosować materiały zamienne do materiałów uwzględnionych w projekcie, o parametrach technicznych i jakościowych nie odbiegających od materiałów podanych w dokumentacji projektowej. Projektant: Sprawdzający: Podpis i pieczęć: Podpis i pieczęć: 33
