1 Instrukcja uruchamiania i użytkowania systemu PowerView. Ref: PLVPL Instrukcja uruchamiania i obsługi Oprogramowanie PowerView 1

2 Instrukcja uruchamiania i użytkowania systemu PowerView. Ref: PLVPL PowerLogic PowerView TM Instalacja programu Minimalne wymagania systemowe Oprogramowanie: Hardware: System operacyjny: Windows 2000 Professional SP4 lub Windows XP Professional SP2 Microsoft Office Excel 2000, XP, lub 2003.Net Framework 2.0 (instalowany podczas instalacji PowerView). Microsoft SQL Server Desktop Engine MSDE2000 SP3a (instalowany podczas instalacji PowerView) Microsoft Data Access Components (MDAC) 2.8 (instalowany podczas instalacji PowerView) Microsoft Message Queuing (MSMQ) (instalowany podczas instalacji PowerView) Microsoft Office Web Components (Jeśłi jest wymagany, instalowany ręcznie) Dysk twardy: 5 GB Pamięć RAM: 512 MB CPU: 1 GHz Ekran: 1024 x 768 INSTALACJA POWERVIEW 1. Włóż płytę CD do napędu CD-ROM. Instalacja powinna uruchomić się automatycznie. W innym przypadku Eksploruj płytę CD I uruchom plik setup.exe 2. Instalator weryfikuje czy Microsoft Office Web Component jest zainstalowany. Jeśli komponent nie jest zainstalowany instalator otworzy przeglądarkę sieci Web i przejdzie do strony na której możliwe będzie ściągnięcie najnowszej wersji pliku OWC.exe (Office Web Component). Aby zainstalować OWC należy postępować zgodnie z instrukcjami na stronie Microsoft Web W przypadku braku łącza internetowego można wykorzystać plik OWC.exe który, znajduje się na płycie CD w katalogu MOWC Po zainstalowaniu OWC wróć do punktu 1 3. Windows 2000: Instalator PowerView sprawdza czy komponent MDAC 2.8 jest zainstalowany. Następnie pojawi się okno w którym należy zaakceptować warunki licencji. 4. Instalator PowerView sprawdza czy komponenty.net Framework 2.0, MSDE2000 SP3a, i MSMQ są zainstalowane. Jeśli.Net Framework 2.0, MSDE2000 SP3a, lub MSMQ nie są zainstalowane, wykonaj kolejne kroki: a. Przejrzyj warunki licencji. b. Aby zainstalować powyższe komponenty zaakceptuj warunki licencji. 5. Przejrzyj warunki licenji PowerView, a następnie kliknij Accept 6. Kliknij Next. 7. Jeśli będzie wymagane, wpisz hasło dla SQL Server. Jeśli nie znasz hasła skontaktuj się z administratorem. 8. Kliknij Install. Rozpocznie się instalacja a jej postęp będzie wyświetlony na ekranie. 9. Po zakończeniu, kliknij Finish. 10. Kliknij Yes aby zrestartować system i dokończyć instalację 2

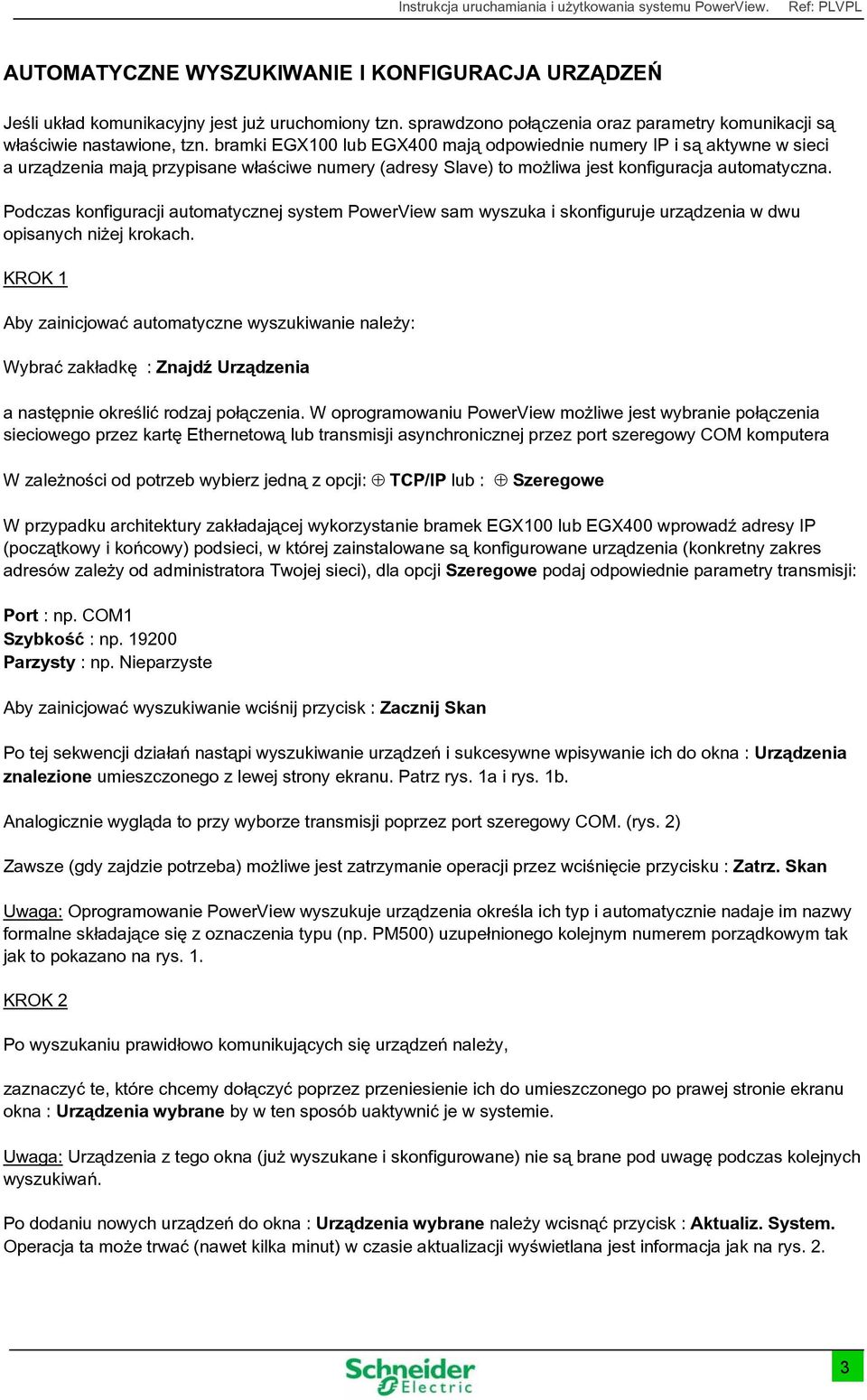

3 Instrukcja uruchamiania i użytkowania systemu PowerView. Ref: PLVPL AUTOMATYCZNE WYSZUKIWANIE I KONFIGURACJA URZĄDZEŃ Jeśli układ komunikacyjny jest już uruchomiony tzn. sprawdzono połączenia oraz parametry komunikacji są właściwie nastawione, tzn. bramki EGX100 lub EGX400 mają odpowiednie numery IP i są aktywne w sieci a urządzenia mają przypisane właściwe numery (adresy Slave) to możliwa jest konfiguracja automatyczna. Podczas konfiguracji automatycznej system PowerView sam wyszuka i skonfiguruje urządzenia w dwu opisanych niżej krokach. KROK 1 Aby zainicjować automatyczne wyszukiwanie należy: Wybrać zakładkę : Znajdź Urządzenia a następnie określić rodzaj połączenia. W oprogramowaniu PowerView możliwe jest wybranie połączenia sieciowego przez kartę Ethernetową lub transmisji asynchronicznej przez port szeregowy COM komputera W zależności od potrzeb wybierz jedną z opcji: TCP/IP lub : Szeregowe W przypadku architektury zakładającej wykorzystanie bramek EGX100 lub EGX400 wprowadź adresy IP (początkowy i końcowy) podsieci, w której zainstalowane są konfigurowane urządzenia (konkretny zakres adresów zależy od administratora Twojej sieci), dla opcji Szeregowe podaj odpowiednie parametry transmisji: Port : np. COM1 Szybkość : np Parzysty : np. Nieparzyste Aby zainicjować wyszukiwanie wciśnij przycisk : Zacznij Skan Po tej sekwencji działań nastąpi wyszukiwanie urządzeń i sukcesywne wpisywanie ich do okna : Urządzenia znalezione umieszczonego z lewej strony ekranu. Patrz rys. 1a i rys. 1b. Analogicznie wygląda to przy wyborze transmisji poprzez port szeregowy COM. (rys. 2) Zawsze (gdy zajdzie potrzeba) możliwe jest zatrzymanie operacji przez wciśnięcie przycisku : Zatrz. Skan Uwaga: Oprogramowanie PowerView wyszukuje urządzenia określa ich typ i automatycznie nadaje im nazwy formalne składające się z oznaczenia typu (np. PM500) uzupełnionego kolejnym numerem porządkowym tak jak to pokazano na rys. 1. KROK 2 Po wyszukaniu prawidłowo komunikujących się urządzeń należy, zaznaczyć te, które chcemy dołączyć poprzez przeniesienie ich do umieszczonego po prawej stronie ekranu okna : Urządzenia wybrane by w ten sposób uaktywnić je w systemie. Uwaga: Urządzenia z tego okna (już wyszukane i skonfigurowane) nie są brane pod uwagę podczas kolejnych wyszukiwań. Po dodaniu nowych urządzeń do okna : Urządzenia wybrane należy wcisnąć przycisk : Aktualiz. System. Operacja ta może trwać (nawet kilka minut) w czasie aktualizacji wyświetlana jest informacja jak na rys. 2. 3

4 Instrukcja uruchamiania i użytkowania systemu PowerView. Ref: PLVPL SPRAWDZENIE KOMUNIKACJI W sytuacji gdy wykryje błędy transmisji istnieje możliwość jej sprawdzenia poprzez wciśnięcie przycisku : Zweryfikuj Komunikację Jeśli komunikacja z wybranym urządzeniem jest niemożliwa lub błędna to jest to sygnalizowane poprzez zaznaczenie danego urządzenia kolorem czerwonym. Patrz rys. 3. Urządzenie, z którym komunikacja jest niemożliwa można odłączyć logicznie od systemu zaznaczając je i usuwając z okna : Urządzenia wybrane. Oczywiście trzeba pamiętać o zaktualizowaniu systemu przez naciśnięcie przycisku : Aktualiz. System Przy każdej aktualizacji systemu pojawi się informacja analogiczna jak na rys. 2. RĘCZNA KONFIGURACJA SYSTEMU Jeśli użytkownik woli skonfigurować system według własnych zasad to może ręcznie skonfigurować podłączone za pomocą układu komunikacyjnego urządzenia. W tym celu wykonuje się opisane niżej operacje wybierając opcje dostępne w zakładce : Ustawienia. DODANIE URZĄDZENIA Po wybraniu opcji : Dodaj/Usuń Urządzenia należy: Przycisnąć przycisk : Zarządzanie połączeniami a następnie określić rodzaj połączenia. W systemie PowerView dostępne są dwa rodzaje połączeń: sieciowe przez kartę Ethernetową lub przez port szeregowy COM komputera. W zależności od zastosowanego systemu połączeń trzeba dokonać odpowiedniego wyboru. Patrz rys. 1. W tym celu wciśnij przycisk : Dodaj i modyfikuj rodzaj połączenia wybierając odpowiednią opcję : TCP/IP lub : Szeregowe Dla opcji TCP/IP wprowadź numer IP bramki EGX100 lub EGX400 (konkretny adres zależy od administratora Twojej sieci) dla opcji Szeregowe podaj odpowiednie parametry transmisji: Port : np. COM1 Szybkość : np Parzysty : np. Nieparzyste Następnie trzeba wprowadzić nazwę urządzenia (nazwa ta będzie występować w generowanych później raportach) jego typ oraz odpowiadający nastawieniom adres (numer Slave a). W tym celu wypełnij pola: Nazwa : np. Mój PM dziewięć Typ : np. PM9C Adres : np. 10 Uwaga: Typ urządzenia musi odpowiadać typowi urządzenie podłączonego a jego numer (Slave a) musi być taki jaki nadano w tym urządzeniu. 4

5 Instrukcja uruchamiania i użytkowania systemu PowerView. Ref: PLVPL PRZYPISANIE URZĄDZEŃ DO SYSTEMU Przypisanie urządzeń do systemu wykonywane jest przez wciśnięcie przycisku : Dodaj Urządz. Po jego naciśnięciu następuje instalacja urządzenia w systemie a po zakończeniu konfiguracji parametry urządzenia pojawią się w prawej części ekranu (patrz rys. 5). ODCZYTY W CZASIE RZECZYWISTYM Po wybraniu zakładki : Podgląd w CzasieRzecz można wybrać odpowiedni Interfejs Użytkownika, który jest zbliżony do układu stron HTML (tabel) tak jak to pokazano na załączonych rysunkach: rys.6. Uwaga: Oprogramowanie PowerView umożliwia monitoring następujących urządzeń: PM500 PM710, PM750 PM810, PM820, PM850 PM9C Zabezpieczenia Micrologic typ P i H Wyszczególnione wyżej urządzenia są miernikami i/lub zabezpieczeniami (opisanymi szczegółowo w katalogu producenta) pozwalającymi na pomiary systemowe następujących wielkości elektrycznych: Tab. 1 Mierzone wartości PM9C Micrologic P Micrologic H PM500 PM710 PM750 Prądy fazowe (A, B, C) x x x x x Napięcia fazowe (AN, BN, CN) x x x x x Napięcia międzyfazowe (AB, BC, CA) x x x x x Współczynnik mocy x x x x x Energia (kwh, kvar, kvah) x x x x x Moc c (kw, kvar, kva) x x x x x Moc uśredniona (kwd, kvard, kvad) x x x x x Prąd uśredniony (A, B, C) x x x x Prąd zerowy (N) x x x x THD napięć fazowych (AN, BN, CN) x x x THD prądów fazowych (A, B, C) x x x PM810 PM820 PM850 Wyświetlane wartości mogą być dostępne jako pomiary pojedyncze lub zestawione w tabele zbiorcze zawierające: Prąd uśredniony Energia czynna Uśredniony prąd Moc czynna Status wybranych wejść Stan wyjść Dla pełnego komfortu przewidziano zestaw zawierający: Energię czynną [kwh] Prąd trzyfazowy [A] Moc czynną [kw] Współczynnik mocy 5

6 Instrukcja uruchamiania i użytkowania systemu PowerView. Ref: PLVPL GENEROWANIE RAPORTÓW Moduł generujący raporty dostępny jest w zakładce : Kreator Raportów Sposób postępowania umożliwia wykonanie raportu na jednym ekranie w 6-ciu prostych krokach. Tak jak pokazano na rys. 7 Użytkownik wybiera kolejno: KROK 1 typ raportu, Tutaj wybiera się następujące typy raportu: Raport ogólny dowolne zmienne w dowolnym zakresie czasowym Energia dobowo energia jako histogram dobowy Energia godzinowo energia jako histogram godzinowy Wielkości THD współczynnik zniekształceń nieliniowych (na fazę) Harmonogram zużycie energii według zdefiniowanych stref taryfowych (patrz KROK 3) KROK 2 zakres dat dla jakich raport jest tworzony. Np. dla raportu Raport ogólny mamy: Od data i godzina Do data i godzina KROK 3 określenie strefy taryfowej (jeśli potrzeba), Po wciśnięciu przycisku WyświetlEdytorHarmonogr - aktywuj specjalne menu, w którym można utworzyć lub edytować odpowiedni harmonogram czasowy KROK 4 Urządzenie, którego raport dotyczy (jedno na raz) Uwaga: Tutaj wyświetlą się urządzenia, które są zainstalowane w systemie i dla których w bazie danych systemu zarejestrowano przynajmniej jedną wartość. KROK 5 zmienne, o które mu chodzi. Według dostępnej listy Uwaga: Trzeba kliknąć na daną pozycję dwukrotnie. KROK 6 zainicjowanie tworzenia raportu. Wciśnij znajdujący się w prawej dolnej części ekranu przycisk : Utwórz Raport Raporty powstające w wyniku opisanej wyżej procedury są raportami bezpośrednio kompatybilnymi z plikami oprogramowania Excell i zawierają arkusze prezentujące dane zarówno w postaci danych tabelarycznych jak i graficznych wykresów. Przykładowe raporty pokazano na rysunkach rys. 8, 9, i 10. Raporty oprogramowania PowerView spełniają wymagania podstawowe, jednak gdyby to nie wystarczało Użytkownik ma możliwość dalszej własnej ich obróbki wykorzystując właściwości i moc obliczeniową (formuły) oprogramowania Excell. Dołączenie tak powstałych raportów do innych dokumentów pakietu Microsoft Office nie przedstawia już żadnych trudności. 6

7 Rys. 1a Powrót do instrukcji kliknij tutaj 7

8 Rys. 1b Powrót do instrukcji kliknij tutaj 8

9 Rys. 2 Powrót do instrukcji kliknij tutaj 9

10 Rys. 3 Powrót do instrukcji kliknij tutaj 10

11 Rys. 4 Powrót do instrukcji kliknij tutaj 11

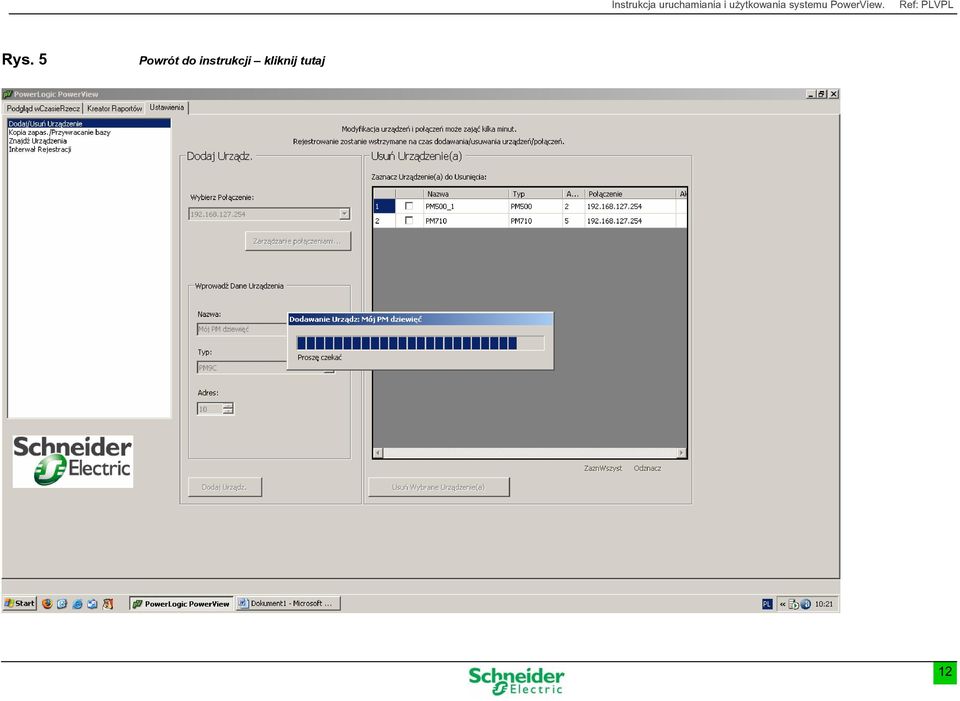

12 Rys. 5 Powrót do instrukcji kliknij tutaj 12
