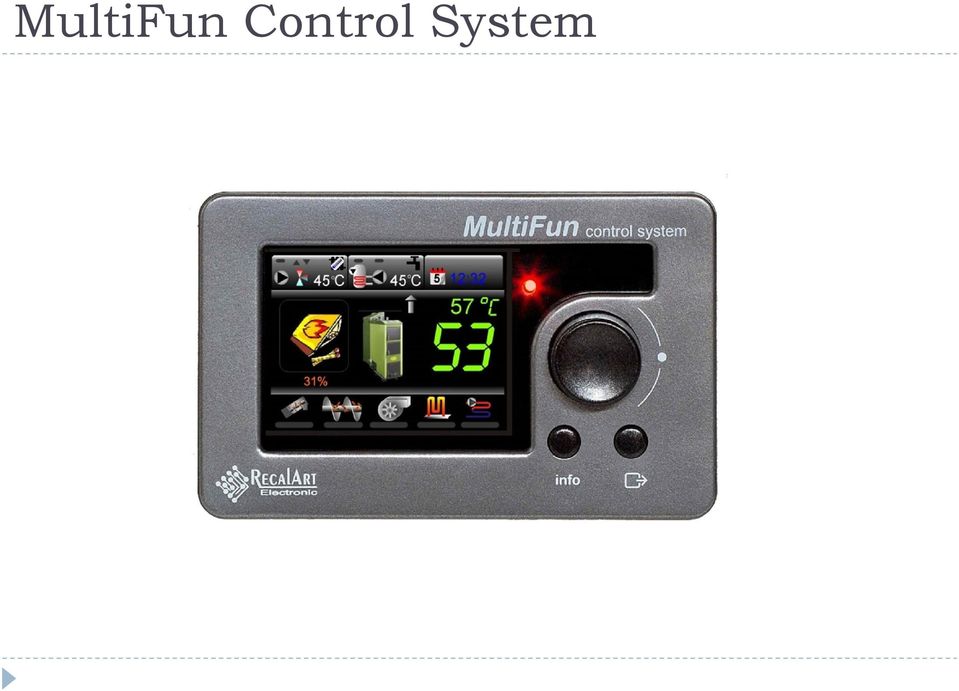

1 MultiFun Control System

2 Czujnik żaru - Automatyczny dobór nastaw palenia dla dowolnych paliw - Rozwiązanie to uzyskało w 2013r ochronę w Urzędzie Patentowym RP Idea tego rozwiązania polega na umieszczeniu w palenisku czujnika żaru, który mierzy temperaturę i daje informację o zmianach stanu paleniska. Informacja ta jest przekazywana do regulatora. Umieszczenie czujnika w palenisku sprawia, że informacja jest natychmiastowa. Na podstawie zmian zmierzonej temperatury paleniska regulator dodatkowo wyposażony w algorytm PID automatycznie dobiera parametry procesu spalania tak, aby parametry zadane były utrzymywane automatycznie bez konieczności dokonywania ręcznej ich zmiany. W praktyce oznacza to koniec problemów z ciągłym doglądaniem paleniska i dokonywaniem ręcznych korekt. W momencie kiedy w kotle pojawia się paliwo o innych parametrach spalania, regulator sam na podstawie informacji z czujnika żaru dobiera odpowiednie parametry spalania takie jak ilość dawki paliwa i moc nadmuchu.

3 Zasada działania sterowania z czujnikiem żaru Za mało paliwa - T żaru <150 C Prawidłowa ilość paliwa T żaru ok C Za dużo paliwa T żaru > 650 C

4 Czujnik żaru instalacja

5 Poprawna lokalizacja czujnika przykłady ŹLE DOBRZ E

6 Podłączenie czujnika żaru 1. Przewody czujnika wsunąć pod blaszki i dokręcić śruby złącza UWAGA: Przewód w izolacji zielonej podłączamy do zacisku + 2. Dokręcić osłonę złącza termopary typu K 3. Połączyć razem gniazdo i wtyk złącza

7 Zalety sterownika z czujnikiem żaru Wysoka skuteczność ponad 90% instalacji samoczynnie dobiera dawki paliwa i nie wymaga ingerencji użytkownika. Bezawaryjność czujników żaru potwierdzona 3 letnią gwarancją producenta Duży margines bezpieczeństwa czujniki mogą pracować do 1300ºC, faktyczny zakres pracy to ºC Czujniki żaru pracują na kotłach testowych nieprzerwanie od 3 lat

8 Internet strona www sterownika MULTIFUN

9 Internet dostępne funkcje Odczyt temperatur z 8-u czujników Informacja tekstowa o alarmach Możliwość zmiany temperatury: W ogrzewania w strefie 1 i 2 C.W.U. Aktywacja funkcji dodatkowych: Prysznic (szybkie przygotowanie wody) Impreza (komfort przez 10 godzin) Aktywacja TRYBU KOMFORT * Aktywacja WIETRZENIA ( czas trwania 30minut) Aktywacja TRYBU ANTYZARZANIOWEGO *

10 Internet możliwości sterowania zdalnego Smartfon Tablet TV (smarttv) Komputer PC

11 Dostęp do sterownika z wnętrza budynku 1. Podłączenie rutera do złącza ethernet sterownika 2. Konfiguracja sieci WIFI 3. Dostęp do sterownika w sieci lokalnej WIFI za pomocą tabletu, telefonu,

12 Internet ustawienia sieciowe sterownika

13 Dostęp do sterownika z zewnątrz Po ustawieniu sterownika i skonfigurowaniu urządzenia dostępowego (tzn. urządzenia udostępniającego internet w domu) można korzystać z dostępnych funkcji bez żadnych dodatkowych opłat (poza zwykłymi opłatami za internet). Ze sterownikiem możemy się skomunikować z dowolnego miejsca. Nasz system nie korzysta z dedykowanych tzn. przeznaczonych dla sterowników MULTIFUN serwerów itp. Nie gromadzi również danych osobowych i haseł. Każda zmiana musi zostać potwierdzona 4-o cyfrowym hasłem ustawianym przez klienta na sterowniku MULTIFUN. Uwagi: Klient musi udostępnić dla urządzenia internet. Przetestowano działanie internetu w sieci ORANGE (dawniej TP S.A.) w usłudze NEOSTRADA * i usłudze DSL. W usłudze mobilnej działanie internetu przetestowano z operatorem T-Moblile (*) wymagana rejestracja w serwisach DDNS, ponieważ neostrada nie posiada stałego adresu IP w sieci ethernet.

14 Menu sterownika Menu Użytkownika Temperatury Skróty Tryb ręczny Zaawansowane * Serwis Menu serwisowe UWAGI: 1. (*) zawartość podmenu ZAAWANSOWANE zależy od konfiguracji sterownika przez serwis 2. Hasło nie pozwala na zmianę parametrów w podmenu KOCIOŁ.

15 Konfiguracja sterownika - sposób regulacji temperatury wewnętrznej Sterowanie ręczne Termostat (wersja ze stykiem zwiernym) Czujnik zewnętrzny + termostat Pogodowe pełne czujnik zewnętrzny i pokojowy

16 Widok Menu Serwisu

17 Urządzenia bezprzewodowe Możliwe jest zastosowanie następujących czujników bezprzewodowych: 1. Czujnik zewnętrzny Auraton T-2 2. Czujnik pokojowy Auraton T-2 3. Czujnik pokojowy z możliwością ustawienia temperatury Auraton T-1 4. Programowalny termostat pokojowy Auraton RTH2025, Auraton Klamka okienna Auraton H-1 UWAGA: Wymagany zakup centrali typu Multifun SHHS-B1

18 Zalety Łatwość instalacji- brak przewodów Długi czas pracy na bateriach (nawet 20 lat w przypadku niektórych czujników) Możliwość rozbudowy, niskie koszty takiej rozbudowy (do 20 urządzeń bezprzewodowych ) Dobra dostępność elementów (czujniki, termostaty są w ofercie wielu sieci handlowych) Dobry zasięg (dodatkowo dostępne urządzenia typu repeater) Szyfrowanie transmisji zapobiega pomyłkom

19 Rozwiązania bezprzewodowe -cechy Systemy analogowe (1,lub 2 kanałowe) Najczęściej jeden odbiornik i jeden nadajnik Przekazywana informacja typu włącza, wyłącz Cyfrowy System SHHS zastosowany w MULTIFUN Jedna centrala odbierająca dane z 20 urządzeń Przekazywane informacje są pełne np. pomiar temperatury, ustawiona temperatura- z dokładnością do 0,1C Stan sygnału Stan baterii

20 Jak uruchomić system SHHS 1. Zakupić centralkę typu SHHS-B1 ( dystrybucja RECALART ELECTRONIC) 2. Zakupić kompatybilne czujniki i termostaty w hurtowni (BIMS, TADMAR, sklepy internetowe) 3. Podłączyć centralkę SHHS-B1 do modułu wykonawczo zasilającego MULTIFUN a 4. Zarejestrować czujnik / termostaty w centralce SHHS-B1 5. Zarejestrować czujniki / termostaty w sterowniku MULTIFUN

21 Rejestrowanie urządzeń do centralki SHHS-B1 Dokumentacja szczegółowa w dziale DO POBRANIA/DOKUMENTY/MULTIFUN

22 Urządzenia bezprzewodowe w sterowniku MULTIFUN Ekran urządzenia bezprzewodowego Informacje o urządzeniu bezprzewodowym 1. Numer urządzenia/ilość urządzeń 2. Poziom sygnału radiowego 3. Stan baterii Rejestracja urządzenia w sterowniku Urządzenie w strefie grzania 1 Urządzenie w strefie grzania 2 Czujnik zewnętrzny 4.Zmierzona temperatura 5. Ustawiona temperatura (tylko termostaty)

23 Instalacje Sterowanie obiegiem

24 Sterowanie obiegiem ->Ręczne

25 Sterowanie obiegiem ->Termostat Termostaty: -Przewodowe -Bezprzewodowe (aktywny styk zwierny bezpotencjałowy ) Uwagi: Nie używać termostatów z funkcją fuzzy logic. Stosować termostaty ze stałą histerezą wł. /wył. Typowe błędy: Odwrotna logika działania złe podłączenie styków termostatu do sterownik. Wady: Konieczność wstępnego ustawienia temperatury kotła i jej korekta w zależności od zmian temperatury zewnętrznej.

26 Sterowanie obiegiem ->Termostat + czujnik zewnętrzny ZALETY: 1.Automatyczne ustawienie temperatury kotła 2.Proste wykonanie instalacji szczególnie gdy podłączamy termostat bezprzewodowy Uwaga: Obowiązują identyczne ograniczenia co do stasowanych termostatów jak w poprzednim slajdzie

27 Sterowanie obiegiem ->czujnik pokojowy + czujnik zewnętrzny Nowości: Wprowadzono nowe parametry: Ogrzewanie grzejnikowe Ogrzewanie podłogowe Ograniczają one klientom zakres nastaw temperatury, oraz numery krzywych. Dodatkowo, przygotowują one sterownik do dokładniejszej wizualizacji instalacji w internecie.

28 Sterowanie obiegiem ->czujnik pokojowy + czujnik zewnętrzny Multifun po wykryciu sprawnego urządzenia bezprzewodowego traktuje uzyskane z niego informacje jako najważniejsze. W przypadku gdy podłączymy na przewodzie czujnik zewnętrzny i dodatkowo zarejestrujemy czujnik zewnętrzny bezprzewodowy to dane z czujnika przewodowego zostaną pominięte.

29 Instalacje SCHEMATY

30 Pompa obiegowa ręczne sterowanie temperaturą podłogi Menu SERWIS -> pompa podłogowa Przełączenie pompy obiegowej w tryb podłogowy zalecane jest w układach podłogowych, w których nie zainstalowano zaworu mieszającego z siłownikiem Aktywacja pompy Włączenie pompy obiegowej w tryb podłogowy. Temperatura maksymalna Pompa podłogowa wyłączy się, gdy temperatura na czujniku CO w danym obiegu przekroczy wartość ustawionego parametru Sterowanie obiegiem : Ręczne

31 Pompa obiegowa sterowanie temperaturą podłogi temperaturą pomieszczenia Menu SERWIS -> pompa podłogowa Przełączenie pompy obiegowej w tryb podłogowy zalecane jest w układach podłogowych, w których nie zainstalowano zaworu mieszającego z siłownikiem Aktywacja pompy Włączenie pompy obiegowej w tryb podłogowy. Temperatura maksymalna Pompa podłogowa wyłączy się, gdy temperatura na czujniku CO w danym obiegu przekroczy wartość ustawionego parametru Sterowanie obiegiem: czujnik zewnętrzny + czujnik pokojowy

32 Sterowanie pogodowe 2 obiegi +SHHS

33 Obsługa karty pamięci SD ZAPIS oraz PRZYWRACANIE wszystkich nastaw w sterowniku Zapis i odczyt historii pracy kotła Analiza danych również na PC poprzez oprogramowanie dostępne na naszej stronie Zdalne ustawianie kotła przez doradców firmy RecalArt Electronic Aktualizacja oprogramowania sterownika i modułów dodatkowych
