Instrukcja obsługi Modułu WWW

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja obsługi Modułu WWW"

Transkrypt

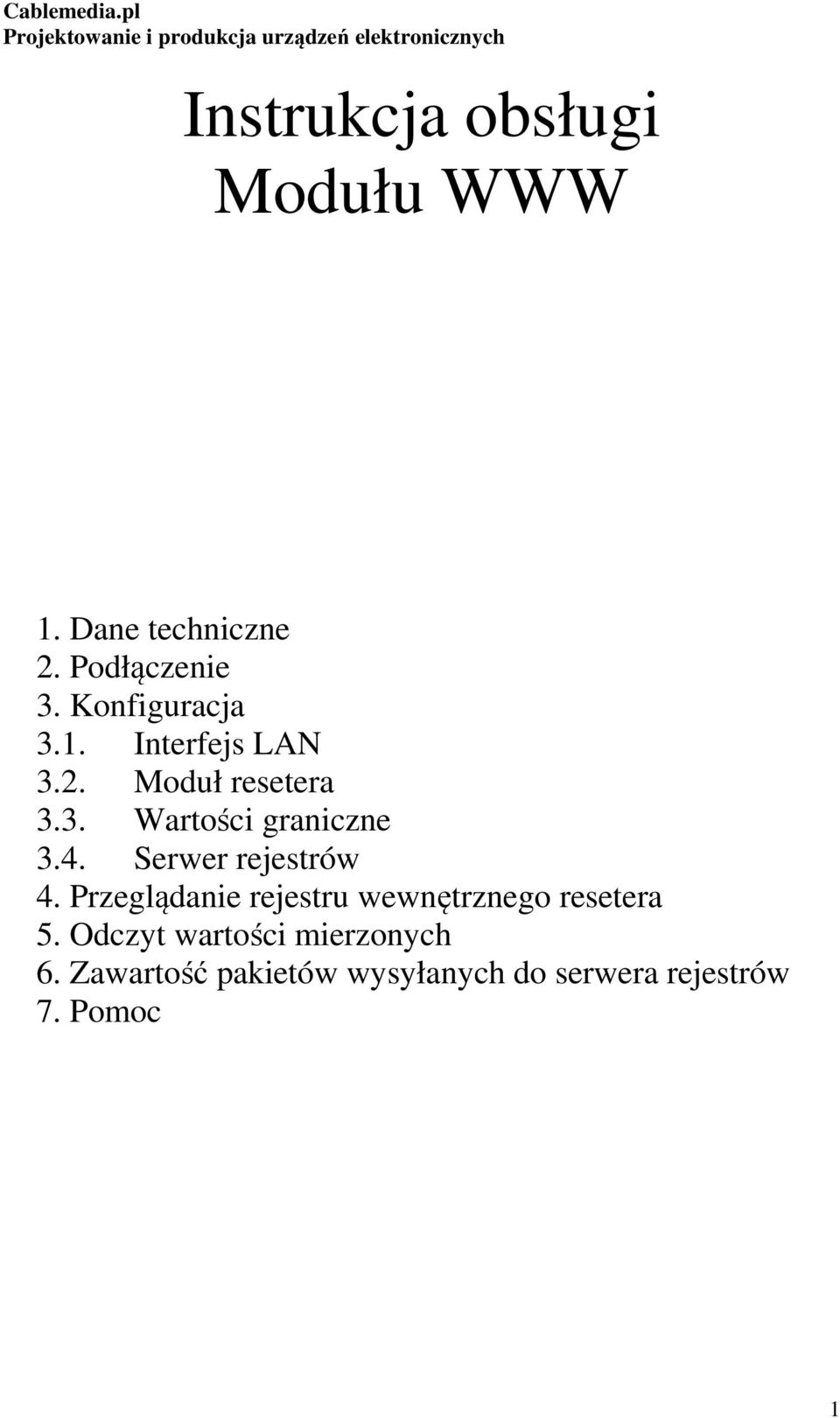

1 Instrukcja obsługi Modułu WWW 1. Dane techniczne 2. Podłączenie 3. Konfiguracja 3.1. Interfejs LAN 3.2. Moduł resetera 3.3. Wartości graniczne 3.4. Serwer rejestrów 4. Przeglądanie rejestru wewnętrznego resetera 5. Odczyt wartości mierzonych 6. Zawartość pakietów wysyłanych do serwera rejestrów 7. Pomoc 1

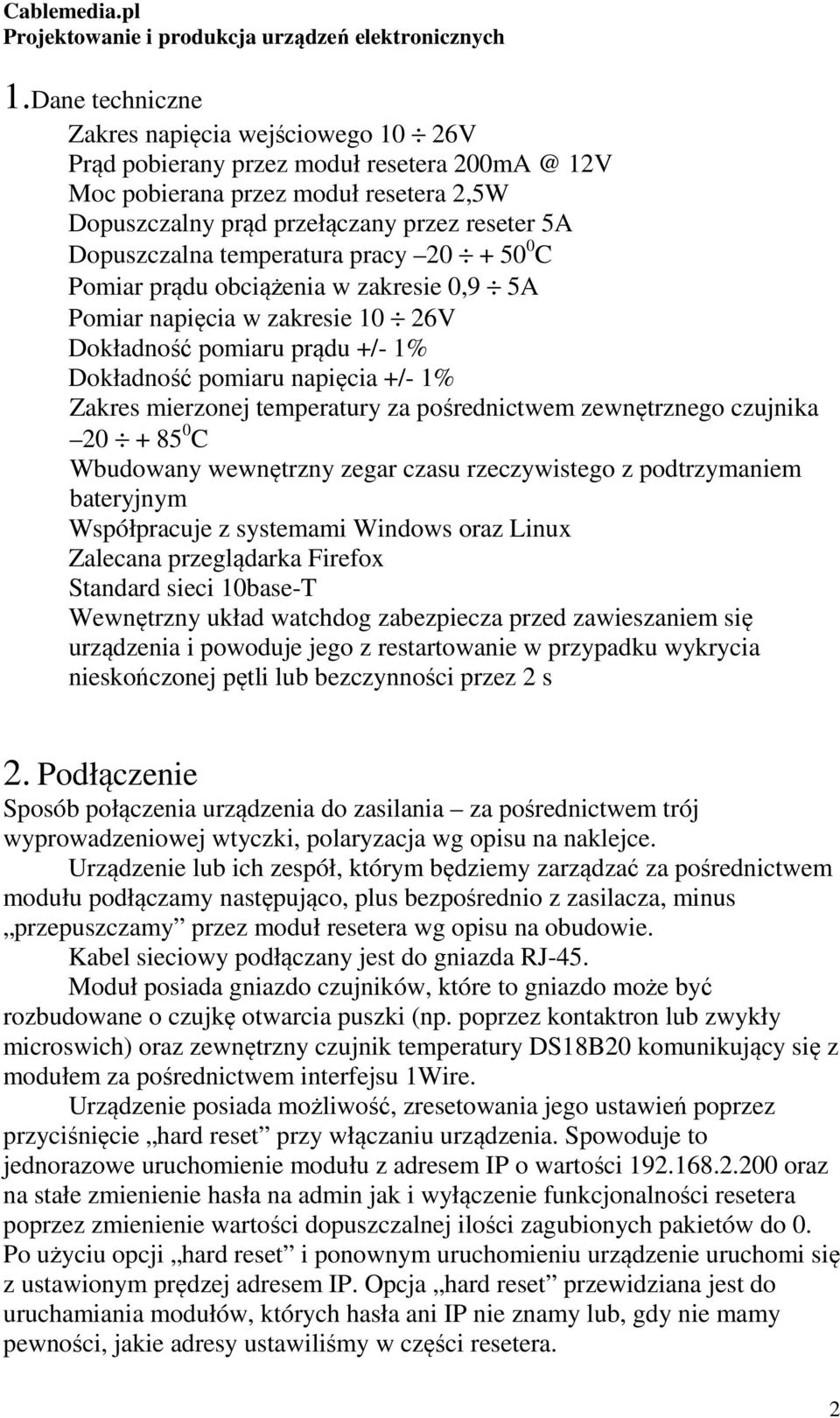

2 1.Dane techniczne Zakres napięcia wejściowego 10 26V Prąd pobierany przez moduł resetera 12V Moc pobierana przez moduł resetera 2,5W Dopuszczalny prąd przełączany przez reseter 5A Dopuszczalna temperatura pracy C Pomiar prądu obciążenia w zakresie 0,9 5A Pomiar napięcia w zakresie 10 26V Dokładność pomiaru prądu +/- 1% Dokładność pomiaru napięcia +/- 1% Zakres mierzonej temperatury za pośrednictwem zewnętrznego czujnika C Wbudowany wewnętrzny zegar czasu rzeczywistego z podtrzymaniem bateryjnym Współpracuje z systemami Windows oraz Linux Zalecana przeglądarka Firefox Standard sieci 10base-T Wewnętrzny układ watchdog zabezpiecza przed zawieszaniem się urządzenia i powoduje jego z restartowanie w przypadku wykrycia nieskończonej pętli lub bezczynności przez 2 s 2. Podłączenie Sposób połączenia urządzenia do zasilania za pośrednictwem trój wyprowadzeniowej wtyczki, polaryzacja wg opisu na naklejce. Urządzenie lub ich zespół, którym będziemy zarządzać za pośrednictwem modułu podłączamy następująco, plus bezpośrednio z zasilacza, minus przepuszczamy przez moduł resetera wg opisu na obudowie. Kabel sieciowy podłączany jest do gniazda RJ-45. Moduł posiada gniazdo czujników, które to gniazdo może być rozbudowane o czujkę otwarcia puszki (np. poprzez kontaktron lub zwykły microswich) oraz zewnętrzny czujnik temperatury DS18B20 komunikujący się z modułem za pośrednictwem interfejsu 1Wire. Urządzenie posiada możliwość, zresetowania jego ustawień poprzez przyciśnięcie hard reset przy włączaniu urządzenia. Spowoduje to jednorazowe uruchomienie modułu z adresem IP o wartości oraz na stałe zmienienie hasła na admin jak i wyłączenie funkcjonalności resetera poprzez zmienienie wartości dopuszczalnej ilości zagubionych pakietów do 0. Po użyciu opcji hard reset i ponownym uruchomieniu urządzenie uruchomi się z ustawionym prędzej adresem IP. Opcja hard reset przewidziana jest do uruchamiania modułów, których hasła ani IP nie znamy lub, gdy nie mamy pewności, jakie adresy ustawiliśmy w części resetera. 2

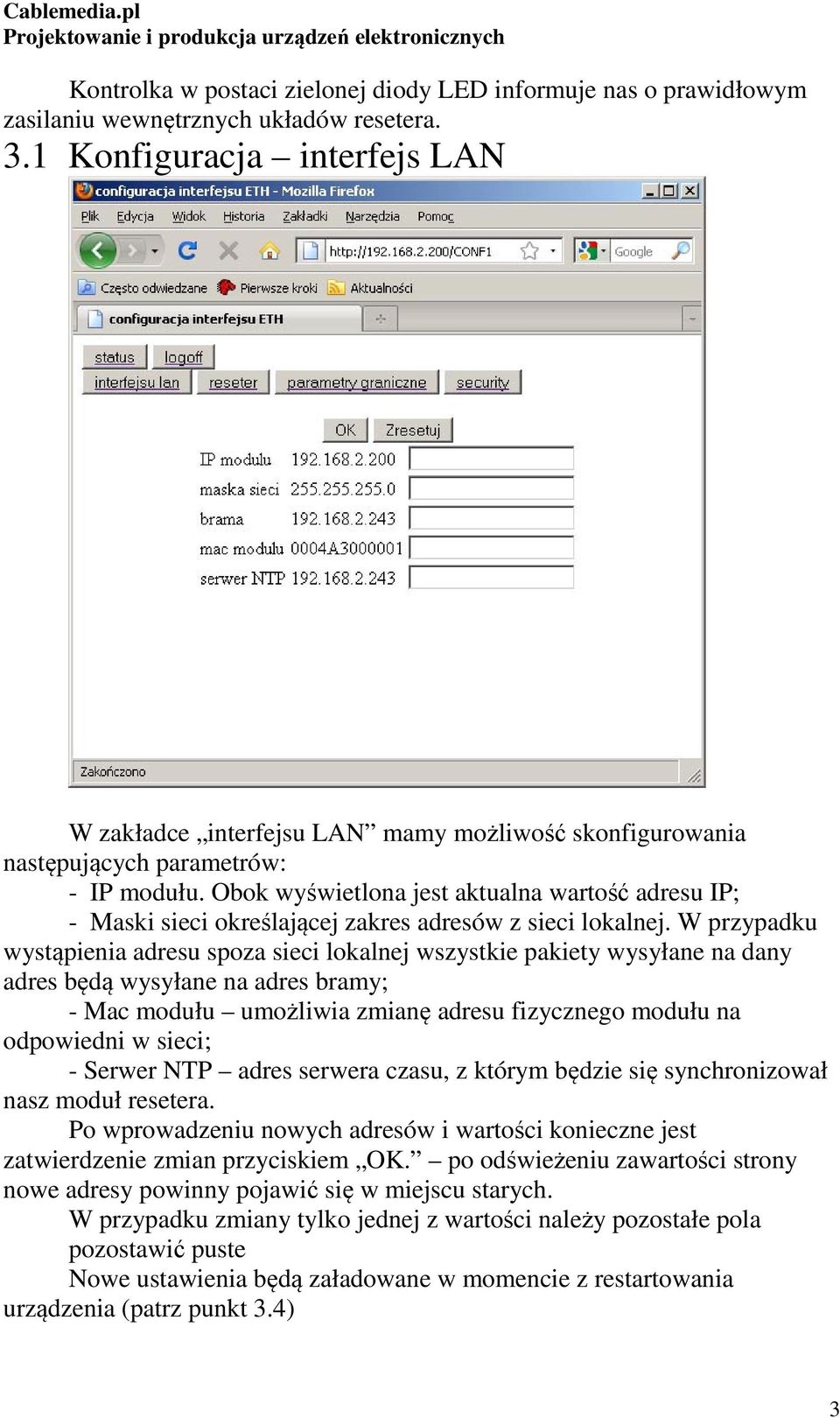

3 Kontrolka w postaci zielonej diody LED informuje nas o prawidłowym zasilaniu wewnętrznych układów resetera. 3.1 Konfiguracja interfejs LAN W zakładce interfejsu LAN mamy możliwość skonfigurowania następujących parametrów: - IP modułu. Obok wyświetlona jest aktualna wartość adresu IP; - Maski sieci określającej zakres adresów z sieci lokalnej. W przypadku wystąpienia adresu spoza sieci lokalnej wszystkie pakiety wysyłane na dany adres będą wysyłane na adres bramy; - Mac modułu umożliwia zmianę adresu fizycznego modułu na odpowiedni w sieci; - Serwer NTP adres serwera czasu, z którym będzie się synchronizował nasz moduł resetera. Po wprowadzeniu nowych adresów i wartości konieczne jest zatwierdzenie zmian przyciskiem OK. po odświeżeniu zawartości strony nowe adresy powinny pojawić się w miejscu starych. W przypadku zmiany tylko jednej z wartości należy pozostałe pola pozostawić puste Nowe ustawienia będą załadowane w momencie z restartowania urządzenia (patrz punkt 3.4) 3

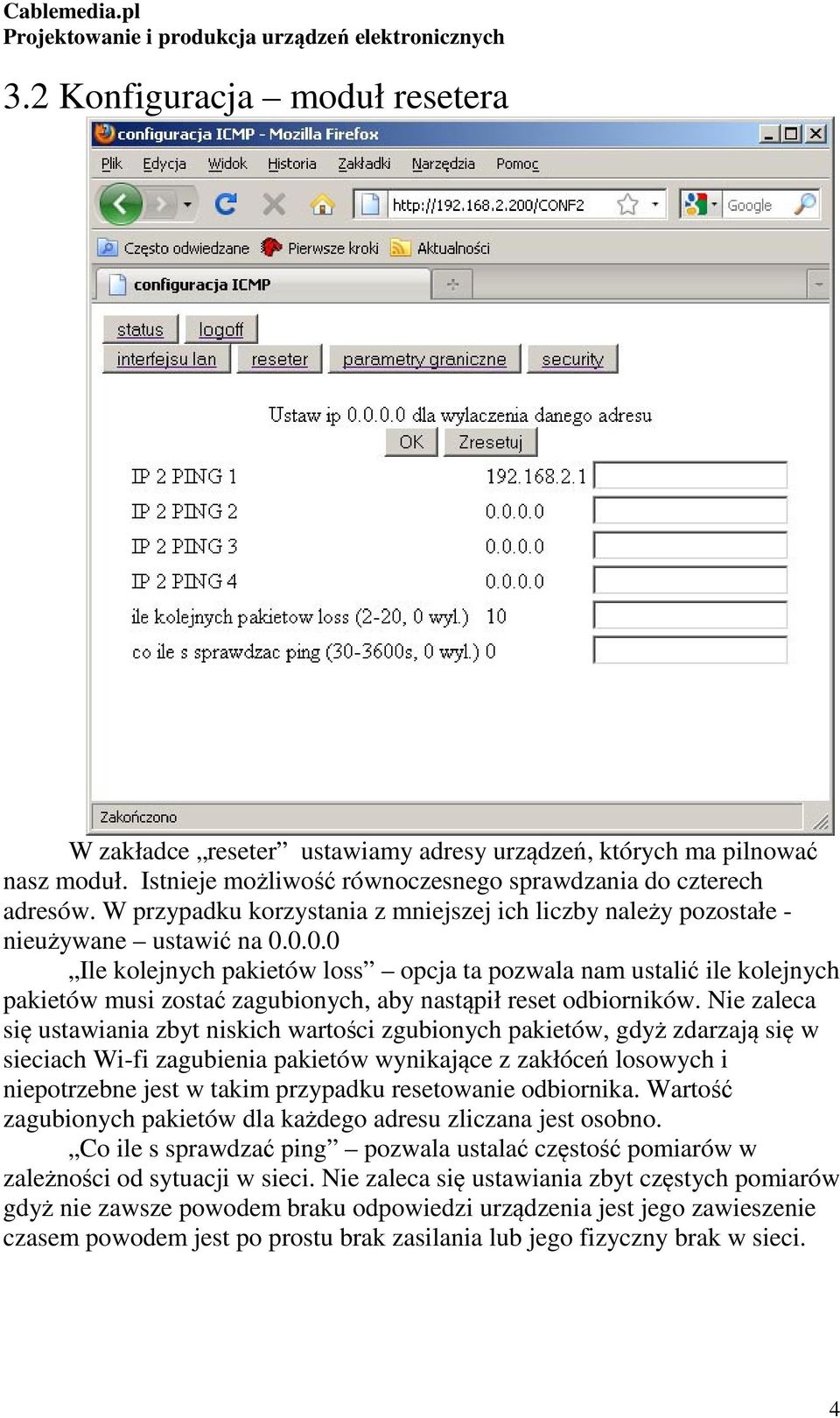

4 3.2 Konfiguracja moduł resetera W zakładce reseter ustawiamy adresy urządzeń, których ma pilnować nasz moduł. Istnieje możliwość równoczesnego sprawdzania do czterech adresów. W przypadku korzystania z mniejszej ich liczby należy pozostałe - nieużywane ustawić na Ile kolejnych pakietów loss opcja ta pozwala nam ustalić ile kolejnych pakietów musi zostać zagubionych, aby nastąpił reset odbiorników. Nie zaleca się ustawiania zbyt niskich wartości zgubionych pakietów, gdyż zdarzają się w sieciach Wi-fi zagubienia pakietów wynikające z zakłóceń losowych i niepotrzebne jest w takim przypadku resetowanie odbiornika. Wartość zagubionych pakietów dla każdego adresu zliczana jest osobno. Co ile s sprawdzać ping pozwala ustalać częstość pomiarów w zależności od sytuacji w sieci. Nie zaleca się ustawiania zbyt częstych pomiarów gdyż nie zawsze powodem braku odpowiedzi urządzenia jest jego zawieszenie czasem powodem jest po prostu brak zasilania lub jego fizyczny brak w sieci. 4

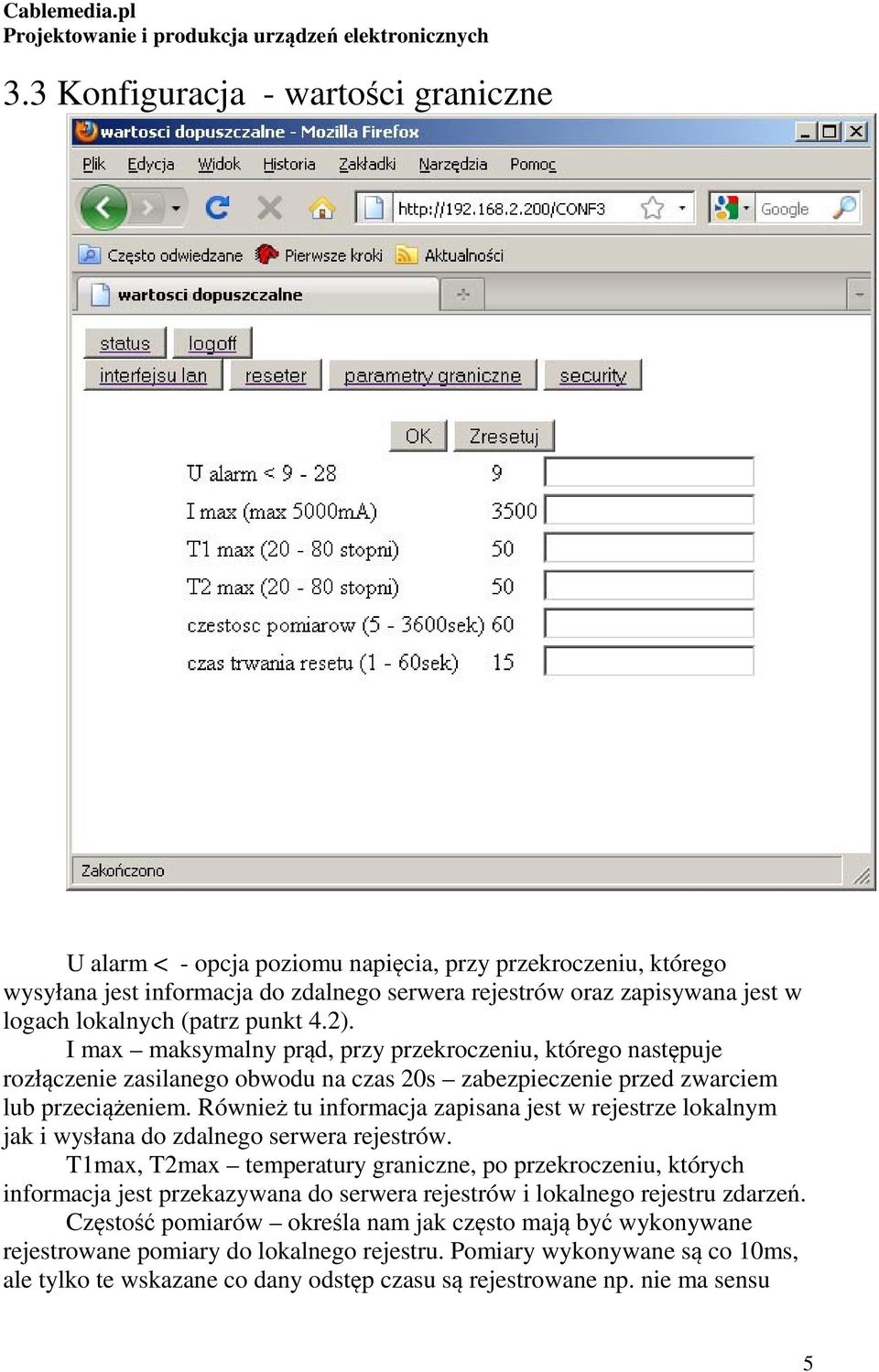

5 3.3 Konfiguracja - wartości graniczne U alarm < - opcja poziomu napięcia, przy przekroczeniu, którego wysyłana jest informacja do zdalnego serwera rejestrów oraz zapisywana jest w logach lokalnych (patrz punkt 4.2). I max maksymalny prąd, przy przekroczeniu, którego następuje rozłączenie zasilanego obwodu na czas 20s zabezpieczenie przed zwarciem lub przeciążeniem. Również tu informacja zapisana jest w rejestrze lokalnym jak i wysłana do zdalnego serwera rejestrów. T1max, T2max temperatury graniczne, po przekroczeniu, których informacja jest przekazywana do serwera rejestrów i lokalnego rejestru zdarzeń. Częstość pomiarów określa nam jak często mają być wykonywane rejestrowane pomiary do lokalnego rejestru. Pomiary wykonywane są co 10ms, ale tylko te wskazane co dany odstęp czasu są rejestrowane np. nie ma sensu 5

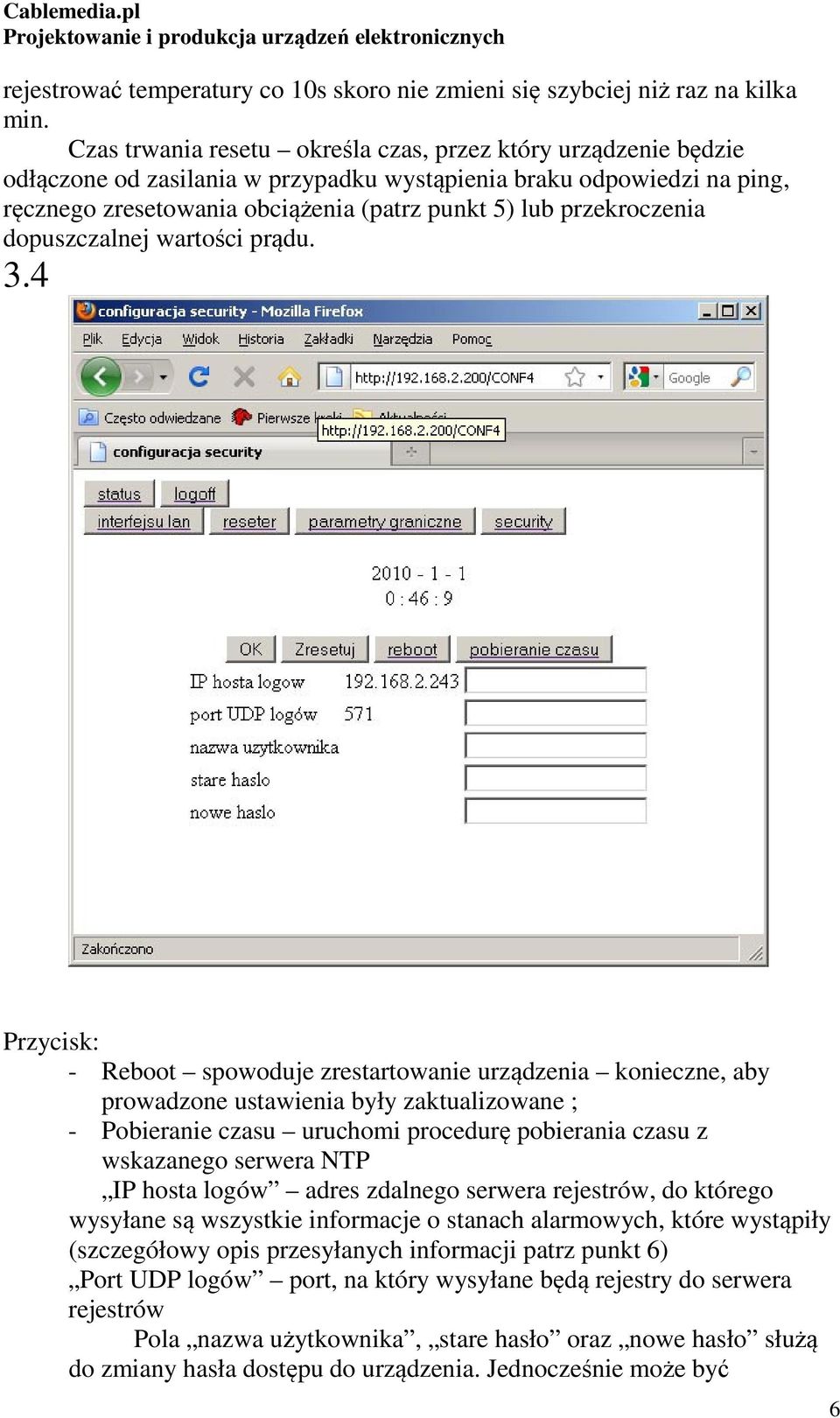

6 rejestrować temperatury co 10s skoro nie zmieni się szybciej niż raz na kilka min. Czas trwania resetu określa czas, przez który urządzenie będzie odłączone od zasilania w przypadku wystąpienia braku odpowiedzi na ping, ręcznego zresetowania obciążenia (patrz punkt 5) lub przekroczenia dopuszczalnej wartości prądu. 3.4 Przycisk: - Reboot spowoduje zrestartowanie urządzenia konieczne, aby prowadzone ustawienia były zaktualizowane ; - Pobieranie czasu uruchomi procedurę pobierania czasu z wskazanego serwera NTP IP hosta logów adres zdalnego serwera rejestrów, do którego wysyłane są wszystkie informacje o stanach alarmowych, które wystąpiły (szczegółowy opis przesyłanych informacji patrz punkt 6) Port UDP logów port, na który wysyłane będą rejestry do serwera rejestrów Pola nazwa użytkownika, stare hasło oraz nowe hasło służą do zmiany hasła dostępu do urządzenia. Jednocześnie może być 6

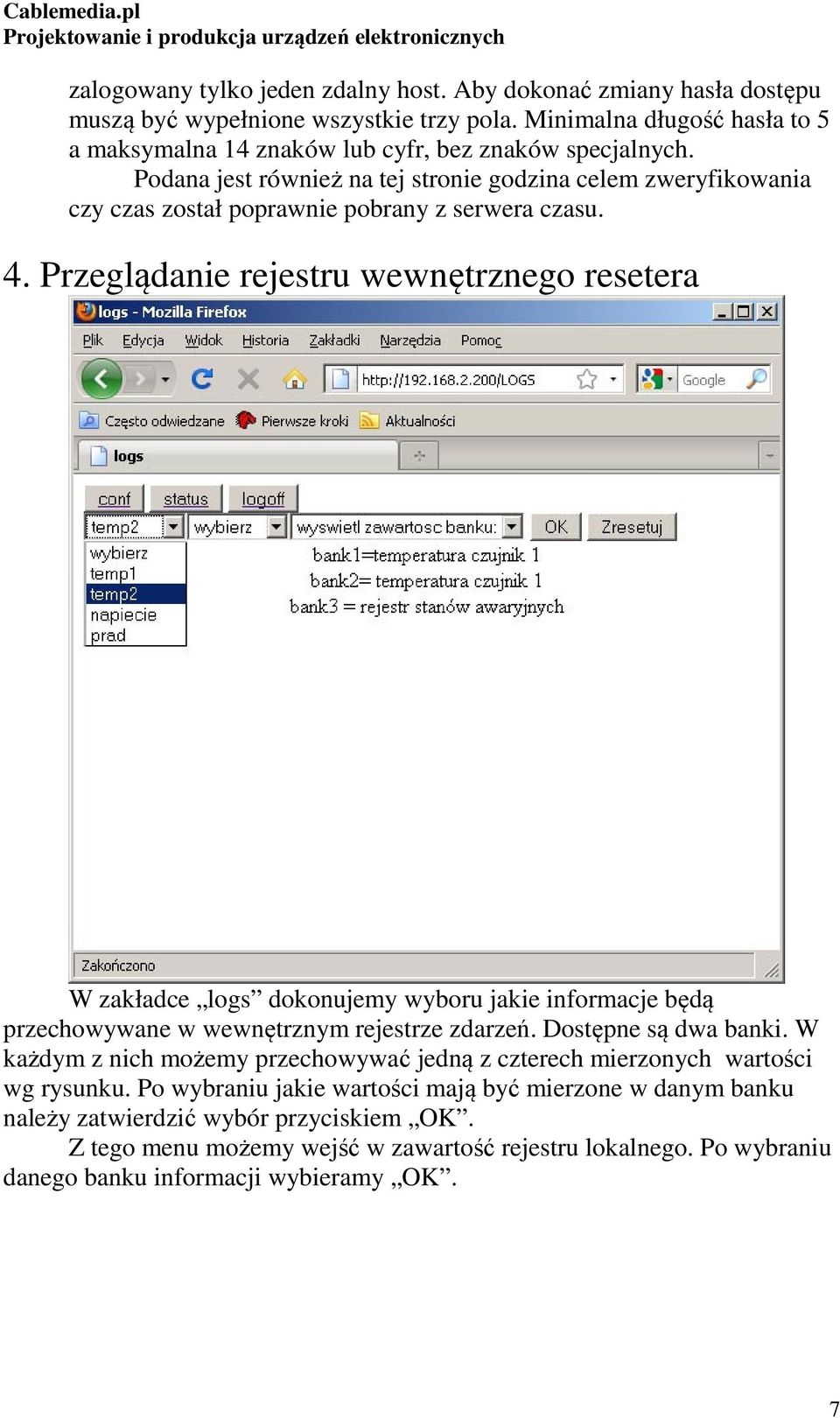

7 zalogowany tylko jeden zdalny host. Aby dokonać zmiany hasła dostępu muszą być wypełnione wszystkie trzy pola. Minimalna długość hasła to 5 a maksymalna 14 znaków lub cyfr, bez znaków specjalnych. Podana jest również na tej stronie godzina celem zweryfikowania czy czas został poprawnie pobrany z serwera czasu. 4. Przeglądanie rejestru wewnętrznego resetera W zakładce logs dokonujemy wyboru jakie informacje będą przechowywane w wewnętrznym rejestrze zdarzeń. Dostępne są dwa banki. W każdym z nich możemy przechowywać jedną z czterech mierzonych wartości wg rysunku. Po wybraniu jakie wartości mają być mierzone w danym banku należy zatwierdzić wybór przyciskiem OK. Z tego menu możemy wejść w zawartość rejestru lokalnego. Po wybraniu danego banku informacji wybieramy OK. 7

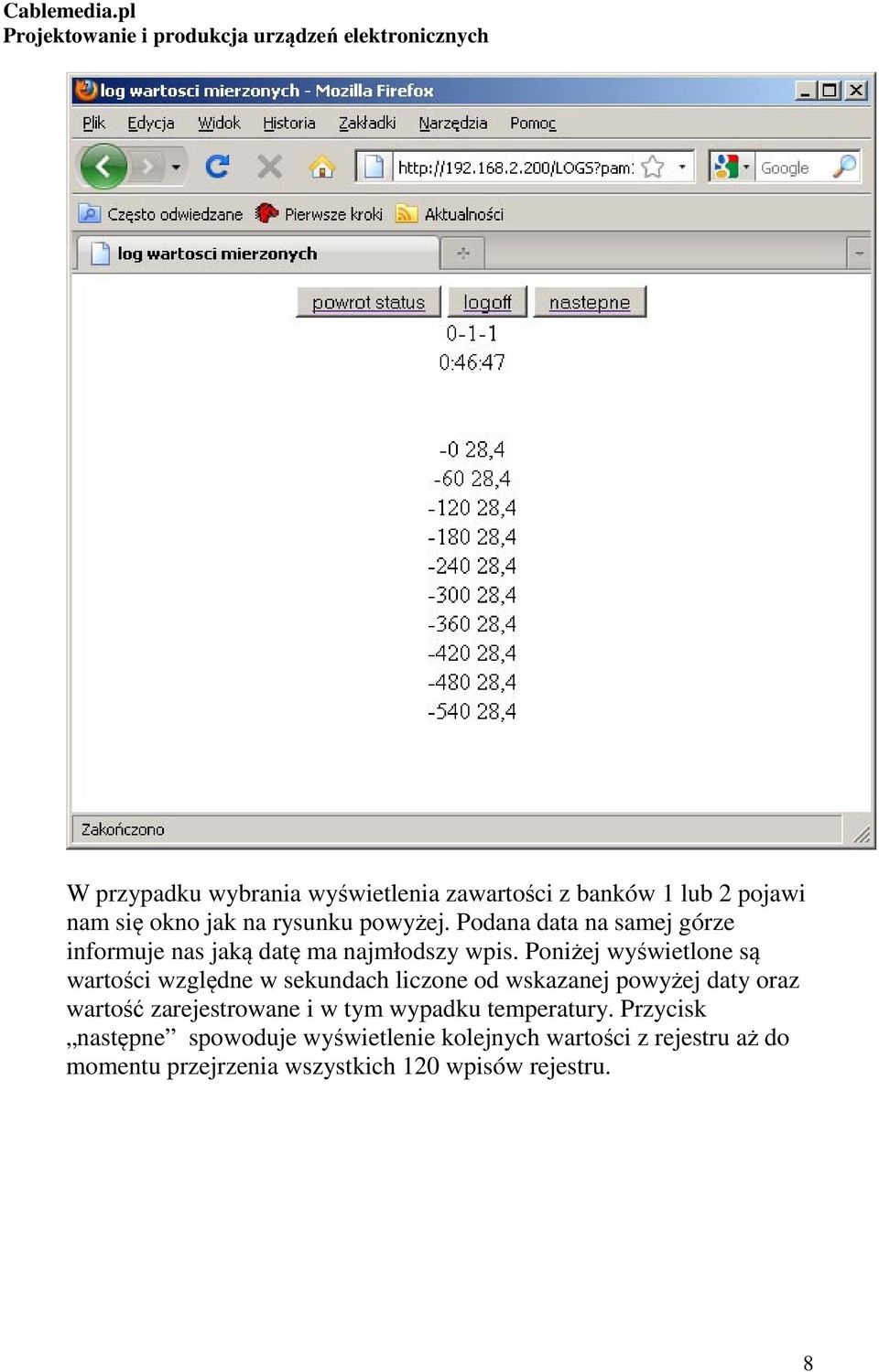

8 W przypadku wybrania wyświetlenia zawartości z banków 1 lub 2 pojawi nam się okno jak na rysunku powyżej. Podana data na samej górze informuje nas jaką datę ma najmłodszy wpis. Poniżej wyświetlone są wartości względne w sekundach liczone od wskazanej powyżej daty oraz wartość zarejestrowane i w tym wypadku temperatury. Przycisk następne spowoduje wyświetlenie kolejnych wartości z rejestru aż do momentu przejrzenia wszystkich 120 wpisów rejestru. 8

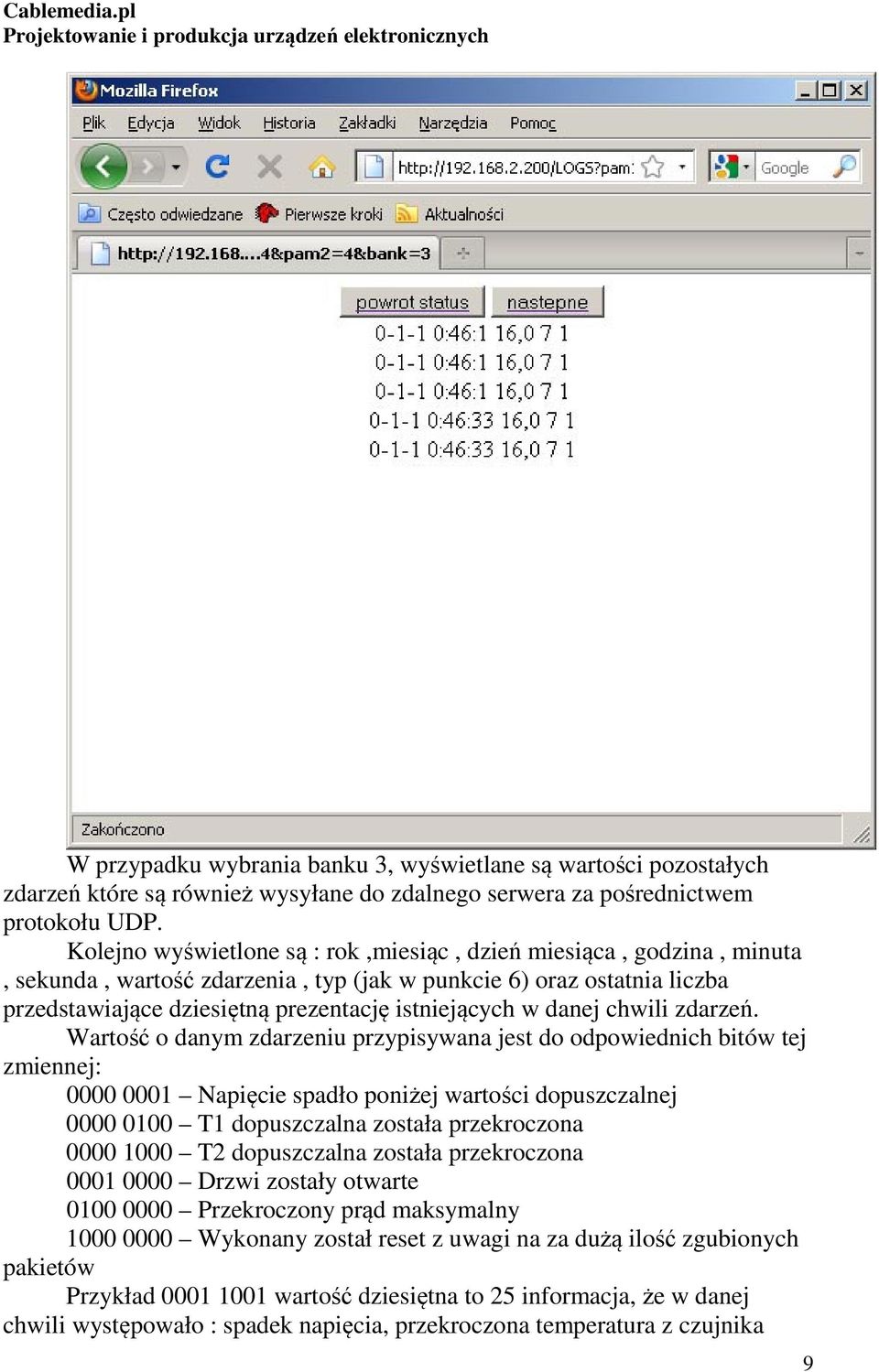

9 W przypadku wybrania banku 3, wyświetlane są wartości pozostałych zdarzeń które są również wysyłane do zdalnego serwera za pośrednictwem protokołu UDP. Kolejno wyświetlone są : rok,miesiąc, dzień miesiąca, godzina, minuta, sekunda, wartość zdarzenia, typ (jak w punkcie 6) oraz ostatnia liczba przedstawiające dziesiętną prezentację istniejących w danej chwili zdarzeń. Wartość o danym zdarzeniu przypisywana jest do odpowiednich bitów tej zmiennej: Napięcie spadło poniżej wartości dopuszczalnej T1 dopuszczalna została przekroczona T2 dopuszczalna została przekroczona Drzwi zostały otwarte Przekroczony prąd maksymalny Wykonany został reset z uwagi na za dużą ilość zgubionych pakietów Przykład wartość dziesiętna to 25 informacja, że w danej chwili występowało : spadek napięcia, przekroczona temperatura z czujnika 9

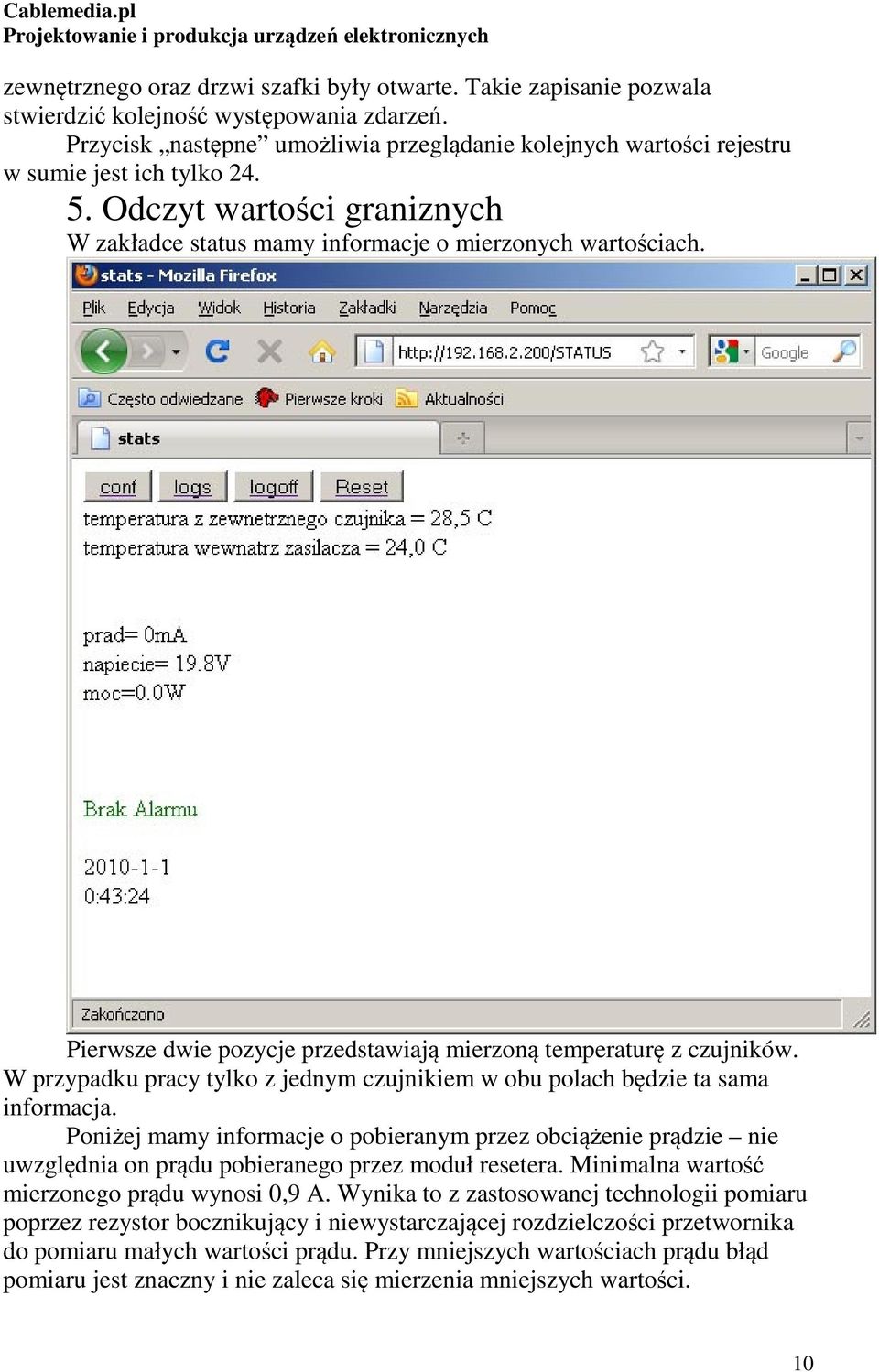

10 zewnętrznego oraz drzwi szafki były otwarte. Takie zapisanie pozwala stwierdzić kolejność występowania zdarzeń. Przycisk następne umożliwia przeglądanie kolejnych wartości rejestru w sumie jest ich tylko Odczyt wartości graniznych W zakładce status mamy informacje o mierzonych wartościach. Pierwsze dwie pozycje przedstawiają mierzoną temperaturę z czujników. W przypadku pracy tylko z jednym czujnikiem w obu polach będzie ta sama informacja. Poniżej mamy informacje o pobieranym przez obciążenie prądzie nie uwzględnia on prądu pobieranego przez moduł resetera. Minimalna wartość mierzonego prądu wynosi 0,9 A. Wynika to z zastosowanej technologii pomiaru poprzez rezystor bocznikujący i niewystarczającej rozdzielczości przetwornika do pomiaru małych wartości prądu. Przy mniejszych wartościach prądu błąd pomiaru jest znaczny i nie zaleca się mierzenia mniejszych wartości. 10

11 Następna jest informacja o mierzonym napięciu jednocześnie napięciu, jakim zasilany jest moduł resetera. Zakres pomiaru 10-26V wynika z faktu, że poniżej tej wartości nie uruchomi się reseter i pomiar będzie niemożliwy. Wartość moc jest to wynik mnożenia prądu i napięcia, określa aktualne zużycie energii przez podłączony odbiornik / zespół odbiorników. Kolejna informacja to informacja dotycząca czujki alarmu czujki umieszczonej np. w drzwiach od puszki, w której znajduje się jest reseter. Informować ona będzie o aktualnym stanie drzwi. Daje to możliwość stwierdzenia czy serwis dojechał już do danego punktu w sieci lub czy nie było kradzieży z miejsca gdzie czujnik jest zamontowany. W momencie wystąpienia zdarzenia informacja zmienia się na uwaga alarm i jest koloru czerwonego. Jednocześnie przy każdej zmianie stanu czujki wysyłany jest pakiet UDP z informacją o tym zdarzeniu do zdalnego serwera rejestrów. (Patrz następny punkt) Ostatnią informacją jest aktualny czas i data, które ustawione są na danym module. Czas ustawiany jest tylko za pośrednictwem komunikacji z serwerem NTP. (Patrz punkt 3.1) Przycisk reset umożliwia nam ręczne zresetowanie zasilanych odbiorników. Czas trwania resetu ustalany jest w zakładce parametry graniczne (patrz punkt 3.3). 6. Zawartość pakietów wysyłanych do serwera rejestrów 11

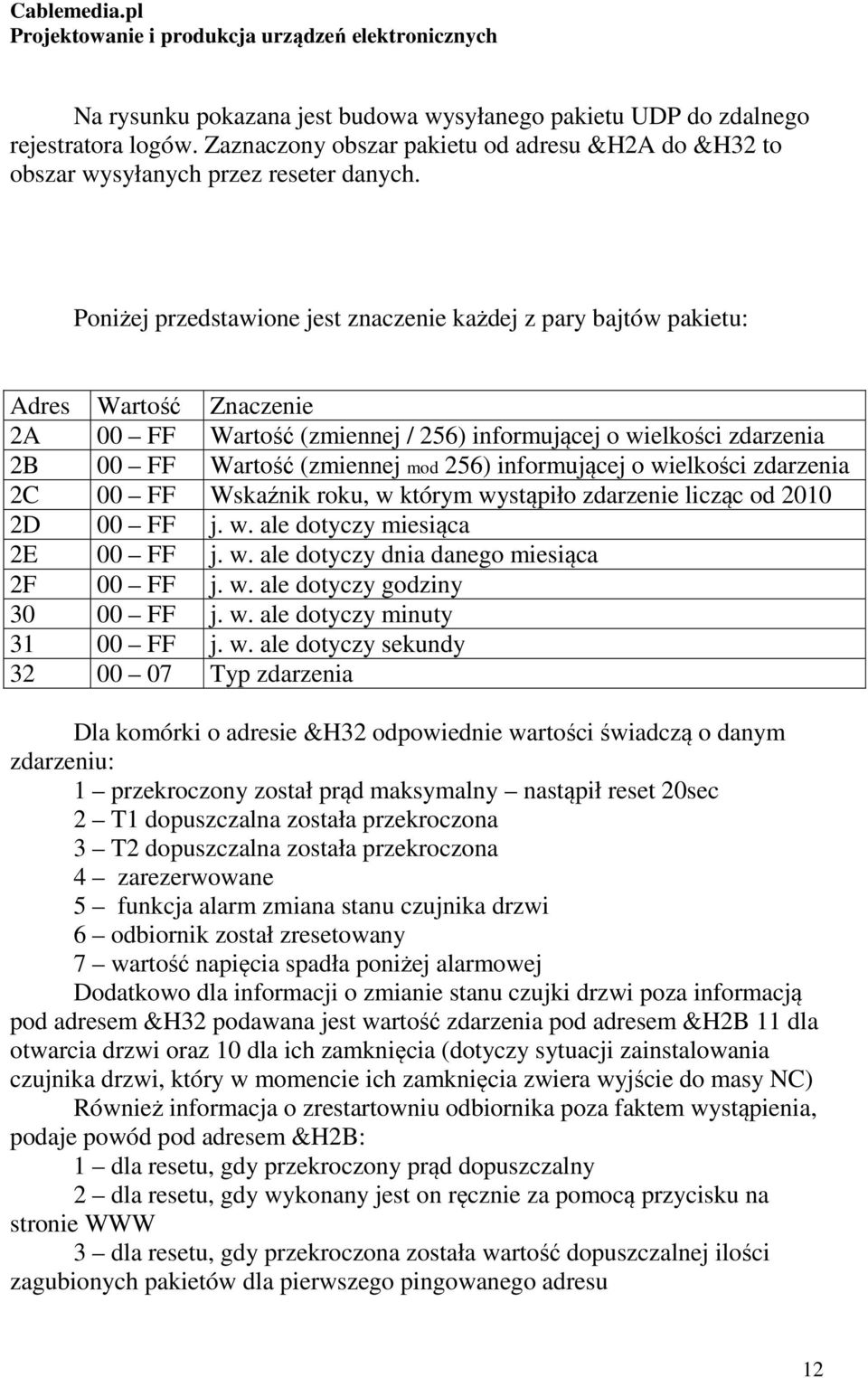

12 Na rysunku pokazana jest budowa wysyłanego pakietu UDP do zdalnego rejestratora logów. Zaznaczony obszar pakietu od adresu &H2A do &H32 to obszar wysyłanych przez reseter danych. Poniżej przedstawione jest znaczenie każdej z pary bajtów pakietu: Adres Wartość Znaczenie 2A 00 FF Wartość (zmiennej / 256) informującej o wielkości zdarzenia 2B 00 FF Wartość (zmiennej mod 256) informującej o wielkości zdarzenia 2C 00 FF Wskaźnik roku, w którym wystąpiło zdarzenie licząc od D 00 FF j. w. ale dotyczy miesiąca 2E 00 FF j. w. ale dotyczy dnia danego miesiąca 2F 00 FF j. w. ale dotyczy godziny FF j. w. ale dotyczy minuty FF j. w. ale dotyczy sekundy Typ zdarzenia Dla komórki o adresie &H32 odpowiednie wartości świadczą o danym zdarzeniu: 1 przekroczony został prąd maksymalny nastąpił reset 20sec 2 T1 dopuszczalna została przekroczona 3 T2 dopuszczalna została przekroczona 4 zarezerwowane 5 funkcja alarm zmiana stanu czujnika drzwi 6 odbiornik został zresetowany 7 wartość napięcia spadła poniżej alarmowej Dodatkowo dla informacji o zmianie stanu czujki drzwi poza informacją pod adresem &H32 podawana jest wartość zdarzenia pod adresem &H2B 11 dla otwarcia drzwi oraz 10 dla ich zamknięcia (dotyczy sytuacji zainstalowania czujnika drzwi, który w momencie ich zamknięcia zwiera wyjście do masy NC) Również informacja o zrestartowniu odbiornika poza faktem wystąpienia, podaje powód pod adresem &H2B: 1 dla resetu, gdy przekroczony prąd dopuszczalny 2 dla resetu, gdy wykonany jest on ręcznie za pomocą przycisku na stronie WWW 3 dla resetu, gdy przekroczona została wartość dopuszczalnej ilości zagubionych pakietów dla pierwszego pingowanego adresu 12

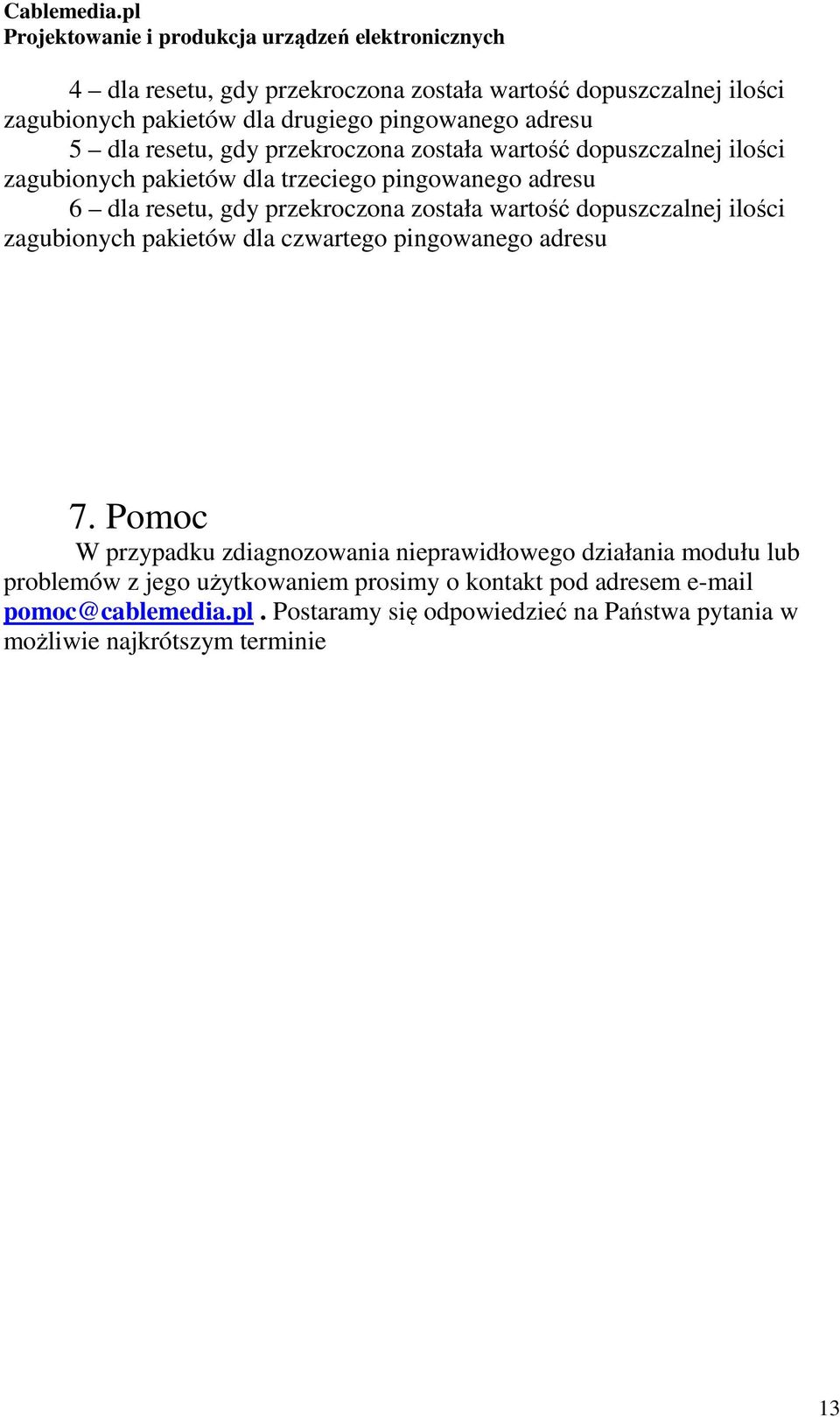

13 4 dla resetu, gdy przekroczona została wartość dopuszczalnej ilości zagubionych pakietów dla drugiego pingowanego adresu 5 dla resetu, gdy przekroczona została wartość dopuszczalnej ilości zagubionych pakietów dla trzeciego pingowanego adresu 6 dla resetu, gdy przekroczona została wartość dopuszczalnej ilości zagubionych pakietów dla czwartego pingowanego adresu 7. Pomoc W przypadku zdiagnozowania nieprawidłowego działania modułu lub problemów z jego użytkowaniem prosimy o kontakt pod adresem Postaramy się odpowiedzieć na Państwa pytania w możliwie najkrótszym terminie 13
