INSTRUKCJA INSTALACJI GLAN INSTRUKCJA INSTALACJI I OBSŁUGI. instrukcje tworzą komplet wyłącznie z instrukcją v.1.02 oraz IRDA. GSMTRONIK v.
|
|
- Andrzej Gajda
- 8 lat temu
- Przeglądów:
Transkrypt
1 INSTRUKCJA INSTALACJI GLAN INSTRUKCJA INSTALACJI I OBSŁUGI instrukcje tworzą komplet wyłącznie z instrukcją v.1.02 oraz IRDA GSMTRONIK v.glan

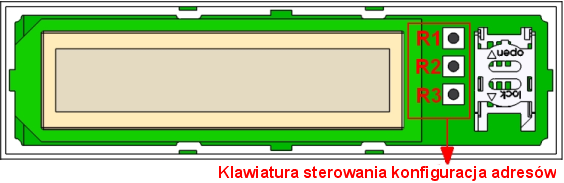

2 Konfiguracja urządzenia LAN OBSŁUGA URZĄDZENIA LAN Konfiguracja urządzenia W celu umożliwienia komunikacji układu GSMTRONIK z siecią LAN przed podłączeniem do router a należy upewnić się, czy posiada on aktywny protokół dynamicznego lub statycznego przydzielania adresów DHCP. Jeśli router, do którego podłączony jest GSMTRONIK posiada działający protokół DHCP - nie jest potrzebna dodatkowa konfiguracja układu, numer IP wyświetli się na wyświetlaczu po około sekundach. W przypadku, gdy router nie oferuje dynamicznego przydzielania adresów należy manualnie wprowadzić adresy do urządzenia. W tym celu należy zdjąć górną pokrywę i postępować zgodnie z poniższą instrukcją. Wszystkie działania konfiguracyjne odbywają się z wykorzystaniem trzech przycisków umieszczonych wewnątrz urządzenia, oznaczonych na poniższym rysunku R1, R2 oraz R3. 1. Naciśnij i przytrzymaj przez ok. 1s przycisk R3, który otworzy okno wpisywania adresów. Obsługa przycisków wygląda następująco: R1 cykliczny wybór wpisywanej cyfry od 0 do 9 R2 zatwierdzenie aktualnej cyfry i przejście do następnej cyfry R3 zatwierdzenie ustawień / całego adresu 2. Ustaw adres IP urządzenia za pomocą przycisków R 1-3 (np ), zatwierdź przyciskiem R3. 3. Ustaw adres maski podsieci (np ), zatwierdź przyciskiem R3. 2
3 Konfiguracja urządzenia LAN 4. Ustaw adres bramy domyślnej, za pomocą której urządzenie będzie mogło łączyć się z siecią Internet (np ), zatwierdź przyciskiem R3. 5. Ustaw port za pomocą przycisków R 1-3 (np ), zatwierdź przyciskiem R3 spowoduje to zakończenie konfiguracji urządzenia. Urządzenie skonfigurowane według powyższej instrukcji jest w pełni sprawne do działania w otoczeniu sieci LAN. Po skonfigurowaniu urządzenia należy zresetować układ odłączając od zasilania (sieć / akumulator), oraz w sekcji konfiguracja LAN, DHCP ustawić na wartość NIE. Po restartowaniu układu na wyświetlaczu po około sekundach pojawi się zapisany adres IP. Obsługa panelu administracyjnego WWW Obsługa panelu została przetestowana na przeglądarkach internetowych Opera, Mozilla, Google Chrome. Panel administracyjny urządzenia GSMTRONIK v.glan jest dostępny z poziomu przeglądarki internetowej pod ustawionym adresem IP urządzenia. Adres IP może być ustawiony ręcznie lub przydzielony odgórnie przez router posiadający aktywny protokół DHCP. W polu adresu przeglądarki internetowej należy wpisać adres IP np , co spowoduje pojawienie się panelu administracyjnego GSMTRONIK. Panel administratora jest dostępny do wglądu dla wszystkich użytkowników sieci, jednak zmiany ustawień są możliwe tylko po wprowadzeniu nazwy użytkownika i hasła. Panel został podzielony tematycznie na sekcje, które opisane są poniżej. Sekcja temperatury Sekcja składa się z trzech wykresów wartości czujników oraz ustawień zakresu wyświetlanych temperatur. Format wpisywania temperatur określa znak oraz dwie cyfry 3
4 Konfiguracja urządzenia LAN temperatury np. od +10 do +05. Każdorazową zmianę zakresu należy potwierdzić odpowiednim przyciskiem OK. Aby wykresy były widoczne urządzenie musi być połączone z siecią INTERNET. Sekcja ustawień temperatury składa się z trzech pozycji: czas odświeżania strony określa czas, po upływie którego strona zostaje odświeżona - uaktualnienie bieżących wykresów temperaturowych okres pobierania pomiarów określa czas, z jakim następuje odczyt pomiarów z czujników podłączonych do urządzenia GSMTRONIK wyświetlany wykres możliwe jest wykreślenie bieżącego wykresu lub archiwalnych, zapisanych w pamięci rejestratora Zmianę ustawień należy potwierdzić za pomocą przycisku OK. Czas rozpoczęcia i końca wykresu zależy od ustawionego okresu zapisu pomiarów. Wykres pozwala umieścić 100 punktów pomiarowych, co przy okresie zapisu na poziomie 1 minuty obrazuje wykres temperatury z przedziału 120minut. Wykres temperatur jest uaktualniany przy odświeżaniu strony, a ilość punktów pomiarowych zależy od okresu pobierania pomiarów. Mając czas odświeżania strony równy 30s, a okres pobierania pomiarów 2s, oznacza to że co 30 sekund na wykresie pojawi się 15 kolejnych punktów pomiaru z każdego czujnika. Konfiguracja progów temperaturowych czujników Sekcja umożliwia: podgląd aktualnej temperatury danego czujnika ustawienie nazwy czujnika (max 39 znaków), która będzie wyświetlana w raportach 4
5 Konfiguracja urządzenia LAN ustawienie górnego oraz dolnego progu alarmowego, po przekroczeniu których użytkownik jest bezzwłocznie powiadamiany przez SMS/ ; po przejściu do stanu temperatury normalnej użytkownik zostanie powiadomiony Dokonane zmiany należy każdorazowo potwierdzić przyciskiem zapisz. Sekcja rejestratora Rejestrator pomiarów zapisuje w pamięci wewnętrznej urządzenia odczyty z czujników temperatury/ wilgotności. Panel administracyjny rejestratora umożliwia: włączenie/ wyłączenie modułu rejestratora pomiarów reset rejestratora powoduje wyzerowanie wszystkich dotychczas zapisanych w pamięci urządzenia pomiarów wysłanie dotychczasowych pomiarów rejestratora wysyła zapisane w pamięci wewnętrznej GSMTRONIK dotychczasowe pomiary z poszczególnych czujników ustawienie okresu zapisu pomiarów czas, po upływie którego dane pochodzące z poszczególnych czujników są zapisywane w wewnętrznej pamięci GSMTRONIK wybór sieci transmisyjnej wybór sieci za pomocą której zostanie wysłany zbiorczy raport z odczytami czujników Wysłanie pomiarów z modułu rejestratora może być wywołane na trzy sposoby: wysłanie ręczne komendą SMS, na żądanie i automatycznie. W przypadku zapełnienia wewnętrznej pamięci rejestratora - zostanie wysłany za pomocą wybranej sieci transmisyjnej (GPRS/LAN) zawierający pełne zestawienie temperatur. Wysłanie automatyczne po zapełnieniu pamięci, w przeciwieństwie do ręcznego powoduje usunięcie dotychczasowych zapisów rejestratora czujników. 5
6 Wybór sieci (wysyłanie pomiarów) Konfiguracja urządzenia LAN W przypadku braku dostępu do Internetu za pomocą komendy WSG możemy zdalnie zmienić sieć służącą do wysyłania pomiarów. Po wysłaniu wiadomości sms sieć automatycznie zmienia się na GSM. W przypadku braku dostępu do sieci GSM za pomocą komendy WSE możemy zdalnie zmienić sieć służącą do wysyłania pomiarów. Po wysłaniu wiadomości sms sieć automatycznie zmienia się na INTERNET. Sekcja wejściowa Układ posiada 8 wejść, z których każdy znajduje się w jednym z dwóch stanów: rozwarcie/ zwarcie. Tabela sekcji wejściowej składa się z 8-miu wierszy, które określają kolejne wejścia. Każdy wiersz umożliwia ustawienie stanów, których wystąpienie powoduje wysłanie powiadomienia. W celu łatwej identyfikacji zmiany stanu wejść - każde z nich ma możliwość wprowadzenia odpowiednio przypisanej komendy. Zapisaną treść otrzymamy w komunikacie SMS lub mail po aktywacji danego wejścia. Komunikat jest wysyłany (w 6
7 Konfiguracja urządzenia LAN zależności od ustawień) na podane numery telefonów/ adresy . Możliwa jest reakcja układu w przypadku zwarcia/ rozwarcia/ zwarcia i rozwarcia. Wejścia są dedykowane do podłączania akcesoriów opcjonalnych tj.: czujniki ciągłości zasilania, ruchu, zalania, dymu, kontroli dostępu, ciśnienia i wiele innych. Każdorazowa zmiana ustawień wymaga potwierdzenia przyciskiem zapisz. Sekcja wyjściowa Sekcja wyjściowa pozwala na podgląd i sterowanie przekaźnikami prądowymi. Przekaźniki z wyprowadzeniami COM/NO/NC pozwalają na szerokie zastosowanie w sterowaniu chłodzeniem, ogrzewaniem lub innymi urządzeniami elektrycznymi. Dodatkowo, każde wyjście posiada własną nazwę wyjścia, która jest wyświetlana w raportach lub wiadomościach alarmowych. Nazwę wyjścia można dowolnie zmieniać (max. 30 znaków). W celu uaktualnienia konfiguracji należy zapisać je za pomocą przycisku zapisz. Konfiguracja autosterowania Funkcja autosterowania pozwala uzależnić stan na wyjściach WY1,2,3,4 od stanów na wejściach WE1,2,3,4. Włączenie / wyłączenie funkcji autosterowania następuje poprzez naciśnięcie przycisku włącz / wyłącz. Funkcja doskonale realizuje zadania systemu beznapięciowego sterowania przekaźnikami. Przykład: brak zasilania zwarcie WE1 automatycznie włącza agregat prądotwórczy poprzez przekaźnik PK1, który zmienia stan wyjścia WY1. 7
8 Sekcja obsługi portu podczerwieni IRDA Konfiguracja urządzenia LAN Układ GSMTRONIK v.glan pozwala na zapisanie 8-sygnałów podczerwieni IRDA. Wszystkie sygnały można wyzwalać poprzez użycie przycisku wyślij w sekcji obsługi portu podczerwieni IRDA. Układ umożliwia okresowe wysyłanie sygnałów podczerwieni za pomocą diody D1 lub D2 w celu np. wyłączania klimatyzatorów w firmie po zakończeniu pracy. W tym celu należy podać godzinę wyzwolenia sygnału oraz zaznaczyć dni tygodnia, w które sygnał ma zostać wysłany. Zapisane sygnały podczerwone IR1-4 są kierowane do diody D1, pozostałe IR5-8 do diody D2. W powyższym przypadku sygnał IR1 będzie wysyłany o godzinie 8:55 od poniedziałku do niedzieli bez wtorku. Zmianę ustawień należy potwierdzić poprzez przycisk zapisz. Konfiguracja AUTOTERMOSTATU IRDA Sekcja umożliwia sterowanie urządzeniami z wykorzystaniem portu podczerwieni IRDA za pomocą ustawionej temperatury autotermostatu IRDA. Zmianę temperatury należy potwierdzić przyciskiem OK. Funkcja autotermostatu IRDA (w przypadku pierwszego modułu autotermostatu) działa w następujący sposób: jeśli temperatura czujnika T1 przekroczy ustalony próg temperatury zostaje wysłany sygnał IR1 za pomocą diody D1; jeśli temperatura czujnika T1 spadnie o 1 C poniżej ustalonego progu temperatury zostanie wysłany sygnał IR2 za pomocą diody D1. 8
9 Konfiguracja urządzenia LAN Algorytm działania w przypadku drugiego modułu autotermostatu IRDA jest analogiczny temperatura mierzona jest za pomocą czujnika T2, a sygnały IR5 i IR6 są wysyłane za pomocą diody D2. Każdorazową zmianę ustawień należy zatwierdzić przyciskiem OK. Konfiguracja wartości temperatur termostatów Ustawienia tej sekcji pozwalają na konfigurację temperatury termostatów dla poszczególnych czujników. Zasada działania termostatu jest następująca: jeśli temperatura czujnika T 1-3 przekroczy zadany próg termostatu zostanie wysterowany przekaźnik PK 1-3 jeśli temperatura czujnika T 1-3 obniży się do poziomu zadanej temperatury termostatu pomniejszonej o 1 C (histereza) następuje wyłączenie przekaźnika PK 1-3 Układ pozwala na ustalenie trzech niezależnych od siebie funkcji autotermostatu. Aby aktywować funkcję autotermostatu należy włączyć ją poprzez przycisk włącz. Należy ustawić temperaturę autotermostatu poprzez wpisanie dwucyfrowej temperatury poprzedzonej znakiem (+ lub -). Każdorazowo należy potwierdzić zmianę ustawień poprzez przycisk OK. Konfiguracja autotimer a Sekcja umożliwia na konfigurację modułu pozwalającego na sterowanie urządzeniami poprzez zaprogramowane zdarzenia czasowe. Urządzenie GSMTRONIK jest 9
10 Konfiguracja urządzenia LAN zsynchronizowane z zegarem sieci GSM, dlatego jego wskazania należy uznać za poprawne i niewymagające korekty. Dotyczy to także zmiany czasu z zimowego na letni i odwrotnie. Funkcja autotimer a pozwala na zwarcie / rozwarcie odpowiedniego wyjścia o określonej godzinie. Możliwe jest ustalenie 8-miu wzajemnie niezależnych godzin wyzwalania wyjść. W omawianej sekcji znajdują się następujące pola: wybór wyjścia i działania wybiera wyjście, które będzie zwierane/ rozwierane obsługiwane przez moduł autotimer a godzina określenie godziny i minuty w których będą przełączane przekaźniki dni tygodnia określa dni tygodnia w które będzie aktywny moduł Zmianę ustawień należy potwierdzić przyciskiem OK. Uwaga: GSMTRONIK v.glan posiada cztery wyjścia przekaźnikowe w porównaniu do wersji 1.01, 1.02, 1.02 IR, w których jest 8 wyjść przekaźnikowych. Konfiguracja numerów telefonów Urządzenie pozwala na zapisanie do 8-numerów telefonów, na które będą przesyłane informacje alarmowe lub raporty. Należy wprowadzić wymagane numery telefonów z uwzględnieniem numeru kierunkowego kraju w odpowiednie pozycje numer telefonu. Następnie należy aktywować wysyłanie wiadomości SMS do przypisanych numerów. Funkcja aktywowania numerów daje możliwość decydowania, które numery mają być aktywne, czyli będą otrzymywały komendy SMS o zaistniałych sytuacjach, a które pozostaną nieaktywne. Korzystanie z tej funkcji pozwala użytkownikowi na wykonywanie dowolnych 10
11 Konfiguracja urządzenia LAN konfiguracji numerów w przypadku konieczności zmiany przyporządkowania do systemu powiadamiania. Następnie należy wybrać wejścia, na których zmiana stanu ma skutkować wysłaniem wiadomości SMS do odpowiedniego numeru telefonu. W powyższym przypadku pod numer PN2 zostaną wysłane powiadomienia o zmianie stanu na wejściach WE3, WE4 oraz WE8, natomiast PN1 jest nieaktywny. Zmianę ustawień dla poszczególnych numerów należy potwierdzić przyciskiem przypisz numer do wejść. Konfiguracja wysyłania raportów Sekcja umożliwia ustawienie do czterech adresów pod które będą wysyłane okresowe raporty o stanie urządzenia. Sekcja składa się z następujących elementów: adresy należy wpisać żądane adresy , pod które mają być wysłane raporty (maksymalnie 29 znaków) godzina wysłania należy wpisać godzinę i minutę wysłania raportu raport pod numer określona zostaje maska numerów telefonów, pod które mają być wysyłane raporty; zaznaczenie odpowiednich pól PN 1-8 powoduje wysyłanie raportów pod ustawione numery telefonów Zmianę ustawień należy potwierdzić przyciskiem zapisz ustawienia. 11
12 Konfiguracja GSM Konfiguracja urządzenia LAN Sekcja umożliwia konfigurację ustawień GPRS oraz poczty elektronicznej, z której będą wysyłane okresowe raporty. Sekcja składa się z następujących pól: nadawczy określa z jakiego adresu zostanie wysłany raport (maksymalnie 29 znaków) hasło do konta określa hasło do konta nadawczego (układ wymaga podania hasła) serwer poczty wychodzącej SMTP nazwa serwera poczty wychodzącej (bez szyfrowania SSL); port SMTP numer portu poczty wychodzącej SMTP (bez szyfrowania SSL) APN nazwa serwera GPRS, za pomocą którego możliwe jest połączenie poprzez protokół GPRS nazwa użytkownika APN login użytkownika do serwera APN hasło użytkownika APN hasło użytkownika do serwera APN adres DNS1 adres IP serwera nazw domenowych DNS adres DNS2 adres IP alternatywnego serwera nazw domenowych DNS Konfiguracja powyższych ustawień pozwala na wysyłanie raportów gdy niemożliwe jest ich przesłanie przez sieć LAN. W przypadku braku konfiguracji sieci LAN urządzenie automatycznie prześle raporty za pomocą bezprzewodowego protokołu GPRS. Zmianę ustawień należy potwierdzić za pomocą przycisku OK. 12
13 Konfiguracja LAN Konfiguracja urządzenia LAN Sekcja umożliwia konfigurację ustawień wbudowanej karty sieciowej umożliwiającej komunikację w sieci lokalnej LAN. Ustawieniu podlegają odpowiednio: adres fizyczny MAC adres fizyczny urządzenia GSMTRONIK, który możliwy jest do zmiany w przypadku konfliktu wewnątrz sieci LAN adres nadawczy adres , z którego zostaną wysłane raporty (maksymalnie 29 znaków) hasło konta nadawczego hasło do powyższego konta nadawczego (układ wymaga podania hasła) adres serwera poczty wychodzącej SMTP adres IP serwera poczty wychodzącej (bez szyfrowania SSL); numer portu poczty wychodzącej SMTP - numer portu powyższego serwera SMTP (bez szyfrowania SSL) adres serwera czasu adres IP serwera, który umożliwia synchronizację urządzenia DHCP ustawienie wartości NIE pozwala na ręczne ustawienie adresu IP bez względu na obecność protokołu DHCP w sieci Serwery oraz dane dostępowe APN sieci komórkowych znajdą Państwo w instrukcji obsługi GSMTRONIK v Wszelkie aktualizacje znajdują się na stronie w dziale FAQ najczęściej zadawane pytania. Poprawne ustawienie powyższych wartości skutkuje możliwością wysyłania okresowych raportów poprzez sieć LAN podłączoną do sieci Internet. Serwer czasu pozwala na zsynchronizowanie urządzenia z aktualnym czasem. W przypadku braku połączenia z serwerem czasu urządzenie zostanie zsynchronizowane po odebraniu dowolnej wiadomości konfiguracyjnej. 13
14 Sekcja ustawień administratora Konfiguracja urządzenia LAN Administrator posiada pełne prawa do zmiany ustawień urządzenia. W obecnej wersji oprogramowania możliwy jest tylko odczyt ustawień i parametrów urządzenia dla osób postronnych. W celu zmiany któregoś z parametrów należy zalogować się jako administrator, o co zostaną Państwo poproszeniu poprzez specjalne okno logowania. W ustawieniach fabrycznych nie wpisujemy żadnego hasła pozostawiamy puste pola. Po wpisaniu nowego użytkownika oraz hasła układ automatycznie resetuje pamięć i dostęp jest niemożliwy, aby ponownie uzyskać dostęp do układu (strony WWW) należy w przeglądarce wpisać adres IP urządzenia lub kliknąć cofnij. W przypadku zapomnienia hasła wysyłamy sms o treści HAS, wysłanie wiadomości spowoduje zresetowanie hasła i dostęp do panelu administracyjnego bez podawania hasła. Funkcja bramy Funkcja bramy w układzie GSMTRONIK v.glan jest zaprogramowana w pamięci urządzenia na stałe (nie musimy jej aktywować). Układ otrzymując impuls rozłączenia załączy wyjście (przekaźnik) nr 4, tylko wtedy gdy dzwoniący numer jest zapisany w pamięci. 14
15 NOTATKI Konfiguracja urządzenia LAN 15
16 NOTATKI Konfiguracja urządzenia LAN 16
