1 Instrukcja obsługi cyfrowych paneli Decor SYSTEMY ZABEZPIECZEŃ INSTRUKCJA OBSŁUGI ZESTAW COMPACT DIGITAL Komponenty omponenty instalacyjne: - Cyfrowy panel rozmówny FVS2 101 P - Zasilacz ATF-98, 220 V - Cyrfrowy wideounifon compact (cz-b lub kolorowy) - Puszka instalacyjna podtynkowa S2 - Cyfrowy moduł sterujący przyciskowy 1

2 Opis cyfrowego panelu rozmównego DECOR FV a) Nak adka maskuj ca na szczyt obudowy, kol. szary b) Kratka modu u fonicznego c) Aluminiowa p yta czo owa panelu d) Podzespó kamery e) Przycisk zainicjowania po czenia domofonowego f) Wizytówka lokatora g) Nak adka maskuj ca na dó obudowy, kol. szary h) Górny otwór mocowania do puszki instalacyjnej i) Modu foniczny j) Regulator g o no ci k) Modu kamery l) Regulator kierunku obserwacji kamery m) Lampki i gniazda n) Zaciski przy czeniowe przycisków o) Klapka zamkni cia wizytówki lokatora p) Dolny otwór mocowania do puszki instalacyjnej q) Spr yna zawiasowa panelu, podtrzymuj ca r) Z czka wspólna kabla modu u d wi ku i modu u kamery s) Z czka przewodów pod wietlenia panelu t) Z czka kabla rz dów (tj. kabla wyprowadzaj cego rz dy przycisków panelu) u) Z czka kabla kolumn (tj. kabla wyprowadzaj cego kolumny przycisków panelu). Schemat ideowy instalacji 2 2

3 Wykaz komponentów instalacyjnych KOMPONENT NAZWA JEDNOSTKI NR KAT. Wideounifon Cyfrowy wideounifon COMPACT Panel rozmówny zewn trzny Panel rozmówny PD DIGITAL FV Puszka instalacyjna Puszka instalacyjna podtynkowa Modu steruj cy Modu steruj cy przyciskowy Zasilacz ATF Funkcjonowanie i obs uga STANY PRACY WIDEOUNIFONU Wy czony. W cznik aparatu ON/OFF w pozycji na OFF. Wska nik optyczny aparatu zgaszony. W czony (ON). W cznik aparatu ON/OFF w pozycji na ON. Wska nik optyczny aparatu wieci si wiat em ci g ym, na zielono i s abo. Stan linia zaj ta. Wska nik optyczny, wieci si wiat em ci g ym, na czerwono i s abo. Ten stan wska nika sygnalizuje u ytkownikowi, e system jest aktualnie zaj ty realizacj po czenia domofonowego z innym mieszkaniem. DZIA ANIE i OBS UGA PO CZENIA. W czasie, gdy do unifonu nadchodzi wywo anie z panelu rozmównego, jego wska nik optyczny miga, wideounifon dzwoni (=wydaje d wi k informuj cy o nadej ciu po czenia) i samoczynnie w cza si ekran, eby wy wietli osob wywo uj c. W tej fazie realizacji po czenia mo na przerwa po czenie przez naci ni cie przycisku ( ). Aby uzyska czno foniczn z panelem wywo uj cym, trzeba podnie s uchawk aparatu z wide ek. Maksymalny czas tak zestawionego po czenia wynosi 90 s. W razie niepodniesienia s uchawki przez 30 s wideounifon przestaje dzwoni i jego ekran wy cza si. Podczas zestawionego po czenia z panelem rozmównym u ytkownik mo e w dowolnej chwili odblokowa drzwi wej ciowe przyciskiem ( ). * Wideounifon dodatkowy: W przypadku skorzystania z wideounifonu dodatkowego, który w a nie sygnalizuje d wi kiem nadchodz ce po czenie, wy wietli on obrazu na ekranie dopiero wtedy, gdy u ytkownik podniesie jego s uchawk lub naci nie przycisk ( ). TELEMONITORING R CZNY. Przyciskiem telemonitoringu ( ) u ytkownik mo e samodzielnie czyli bez potrzeby odbierania po czenia w czy / wy czy na ekran wideounifonu podgl d z kamery panelu rozmównego. Aby uzyska czno foniczn, u ytkownik musi dodatkowo podnie s uchawk aparatu z wide ek. Maksymalny czas trwania takiej czno ci z panelem rozmównym wynosi 90 s. Prowadz c telemonitoring, u ytkownik mo e w dowolnej chwili odblokowa drzwi wej ciowe przez naci ni cie przycisku ( ). Z funkcji tej mo na skorzysta jedynie wtedy, gdy zosta a ona skonfigurowana jako za czona zarówno w panelu rozmównym, jak i w wideounifonie lokatora. Zalecamy za cza t funkcj tylko w przypadku domków jednorodzinnych. PO CZENIE Z CENTRALK PORTIERA. W przypadku, gdy w systemie istnieje centralka portierska, u ytkownik mo e nawi za z ni czno foniczn z wideounifonu przez czas maks. 90 s. Aby zainicjowa takie po czenie, u ytkownik musi s uchawk z wide ek i nacisn przycisk Otwórz drzwi / cz z centralk. 3 3

4 Po czenia Schemat po czeniowy panel rozmówny instalacji 4 4

5 Schemat po cze instalacyjnych dla zestawu COMPACT DIGITAL Standardowa instalacja: 4 przewody + kabel wspó osiowy. Przy rozpi to ci systemu do 50 m mo na zastosowa 3 przewody + kabel wspó osiowy (oplot kabla wspó osiowego jednocze nie w roli ujemnego bieguna zasilania i masy toru wizyjnego). 5 5

6 Notatki 6

7 Notatki Instrukcja obsługi cyfrowych paneli Decor 7

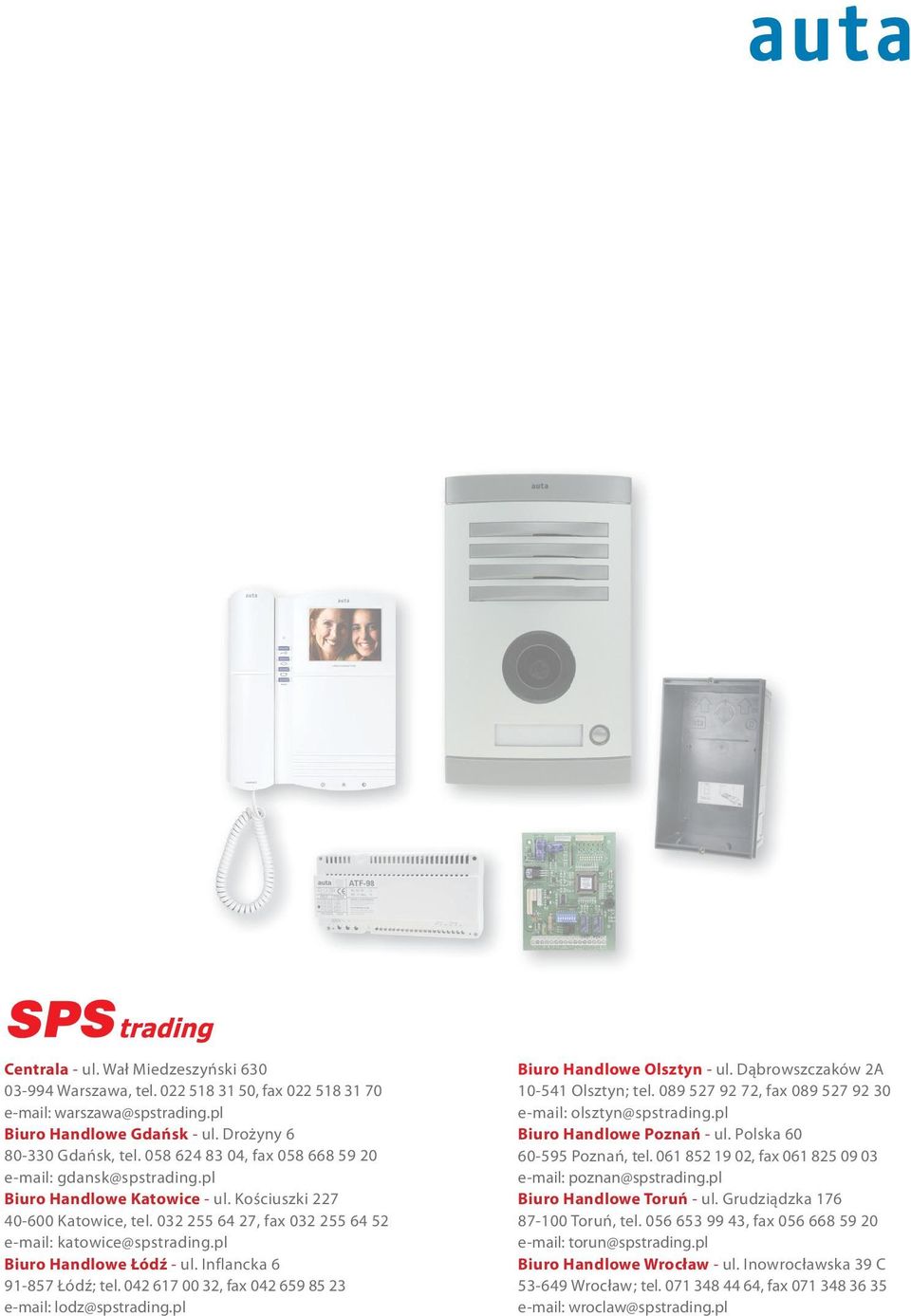

8 Centrala - ul. Wał Miedzeszyński Warszawa, tel , fax warszawa@spstrading.pl Biuro Handlowe Gdańsk - ul. Drożyny Gdańsk, tel , fax gdansk@spstrading.pl Biuro Handlowe Katowice - ul. Kościuszki Katowice, tel , fax katowice@spstrading.pl Biuro Handlowe Łódź - ul. Inflancka Łódź; tel , fax lodz@spstrading.pl Biuro Handlowe Olsztyn - ul. Dąbrowszczaków 2A Olsztyn; tel , fax olsztyn@spstrading.pl Biuro Handlowe Poznań - ul. Polska Poznań, tel , fax poznan@spstrading.pl Biuro Handlowe Toruń - ul. Grudziądzka Toruń, tel , fax torun@spstrading.pl Biuro Handlowe Wrocław - ul. Inowrocławska 39 C Wrocław; tel , fax wroclaw@spstrading.pl 8
