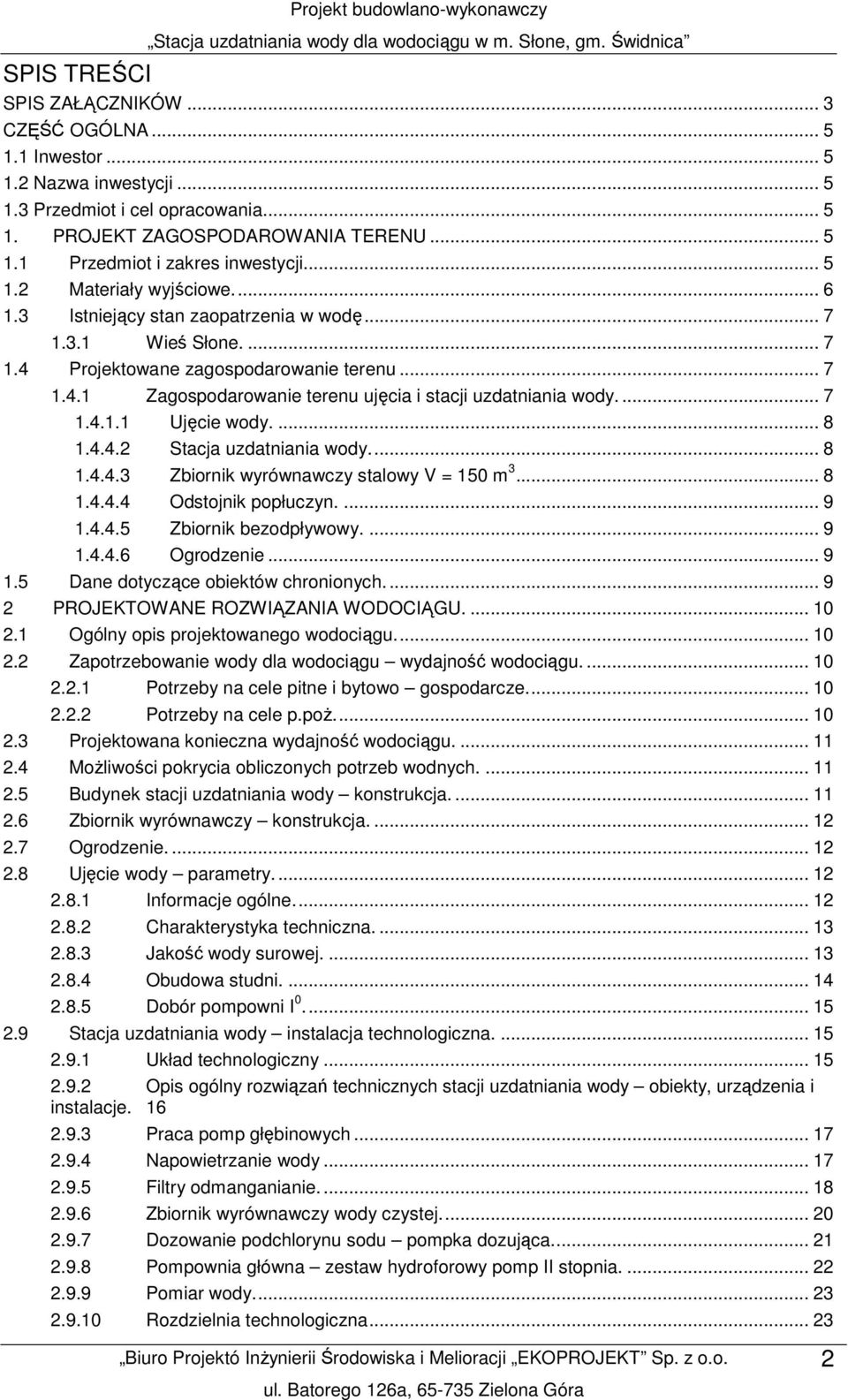

1 SPIS TREŚCI Projekt budowlano-wykonawczy Stacja uzdatniania wody dla wodociągu w m. Słone, gm. Świdnica SPIS ZAŁĄCZNIKÓW... 3 CZĘŚĆ OGÓLNA Inwestor Nazwa inwestycji Przedmiot i cel opracowania PROJEKT ZAGOSPODAROWANIA TERENU Przedmiot i zakres inwestycji Materiały wyjściowe Istniejący stan zaopatrzenia w wodę Wieś Słone Projektowane zagospodarowanie terenu Zagospodarowanie terenu ujęcia i stacji uzdatniania wody Ujęcie wody Stacja uzdatniania wody Zbiornik wyrównawczy stalowy V = 150 m Odstojnik popłuczyn Zbiornik bezodpływowy Ogrodzenie Dane dotyczące obiektów chronionych PROJEKTOWANE ROZWIĄZANIA WODOCIĄGU Ogólny opis projektowanego wodociągu Zapotrzebowanie wody dla wodociągu wydajność wodociągu Potrzeby na cele pitne i bytowo gospodarcze Potrzeby na cele p.poŝ Projektowana konieczna wydajność wodociągu MoŜliwości pokrycia obliczonych potrzeb wodnych Budynek stacji uzdatniania wody konstrukcja Zbiornik wyrównawczy konstrukcja Ogrodzenie Ujęcie wody parametry Informacje ogólne Charakterystyka techniczna Jakość wody surowej Obudowa studni Dobór pompowni I Stacja uzdatniania wody instalacja technologiczna Układ technologiczny Opis ogólny rozwiązań technicznych stacji uzdatniania wody obiekty, urządzenia i instalacje Praca pomp głębinowych Napowietrzanie wody Filtry odmanganianie Zbiornik wyrównawczy wody czystej Dozowanie podchlorynu sodu pompka dozująca Pompownia główna zestaw hydroforowy pomp II stopnia Pomiar wody Rozdzielnia technologiczna Biuro Projektó InŜynierii Środowiska i Melioracji EKOPROJEKT Sp. z o.o. ul. Batorego 126a, Zielona Góra 2

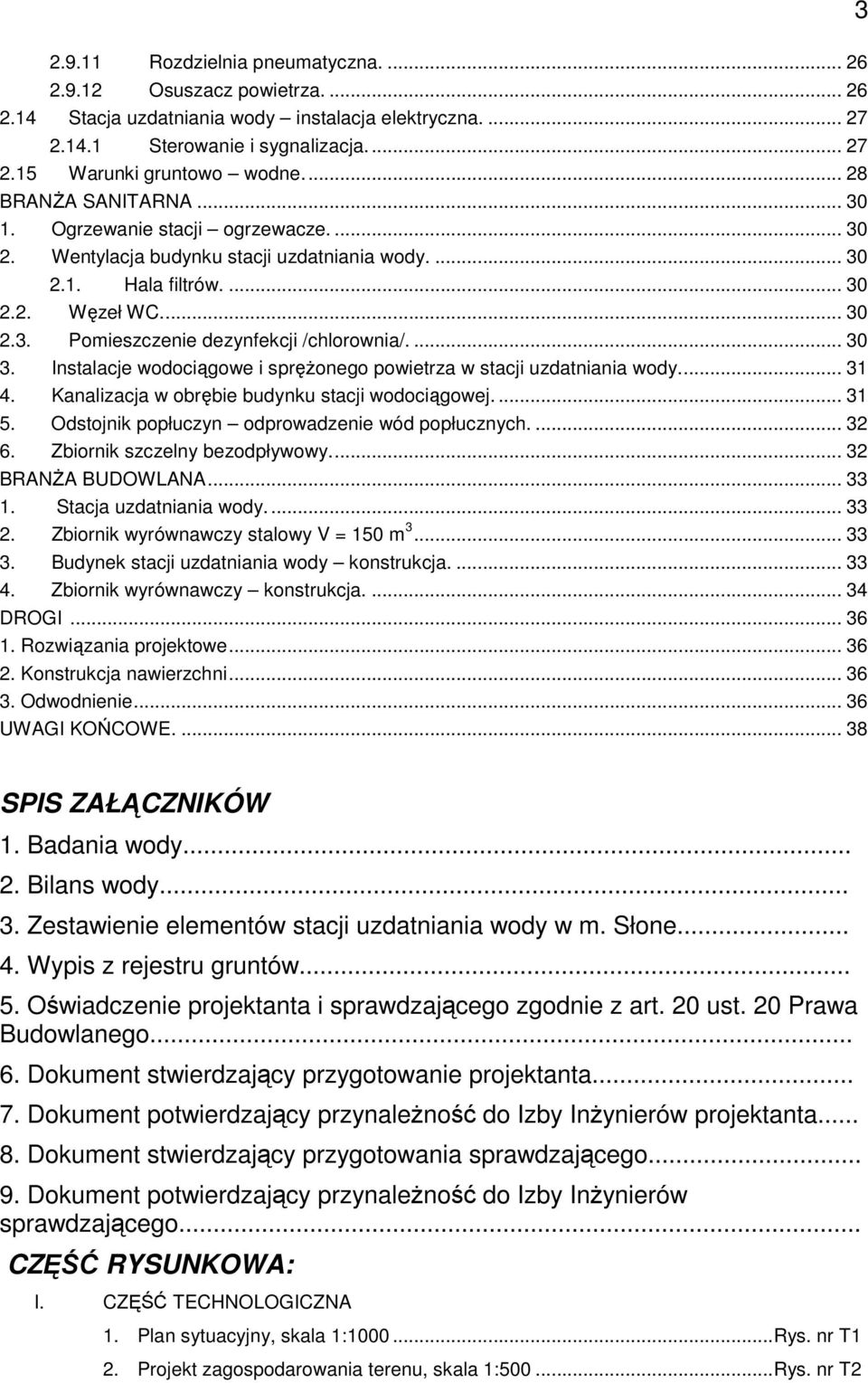

2 Rozdzielnia pneumatyczna Osuszacz powietrza Stacja uzdatniania wody instalacja elektryczna Sterowanie i sygnalizacja Warunki gruntowo wodne BRANśA SANITARNA Ogrzewanie stacji ogrzewacze Wentylacja budynku stacji uzdatniania wody Hala filtrów Węzeł WC Pomieszczenie dezynfekcji /chlorownia/ Instalacje wodociągowe i spręŝonego powietrza w stacji uzdatniania wody Kanalizacja w obrębie budynku stacji wodociągowej Odstojnik popłuczyn odprowadzenie wód popłucznych Zbiornik szczelny bezodpływowy BRANśA BUDOWLANA Stacja uzdatniania wody Zbiornik wyrównawczy stalowy V = 150 m Budynek stacji uzdatniania wody konstrukcja Zbiornik wyrównawczy konstrukcja DROGI Rozwiązania projektowe Konstrukcja nawierzchni Odwodnienie UWAGI KOŃCOWE SPIS ZAŁĄCZNIKÓW 1. Badania wody Bilans wody Zestawienie elementów stacji uzdatniania wody w m. Słone Wypis z rejestru gruntów Oświadczenie projektanta i sprawdzającego zgodnie z art. 20 ust. 20 Prawa Budowlanego Dokument stwierdzający przygotowanie projektanta Dokument potwierdzający przynaleŝność do Izby InŜynierów projektanta Dokument stwierdzający przygotowania sprawdzającego Dokument potwierdzający przynaleŝność do Izby InŜynierów sprawdzającego... CZĘŚĆ RYSUNKOWA: I. CZĘŚĆ TECHNOLOGICZNA 1. Plan sytuacyjny, skala 1: Rys. nr T1 2. Projekt zagospodarowania terenu, skala 1:500...Rys. nr T2

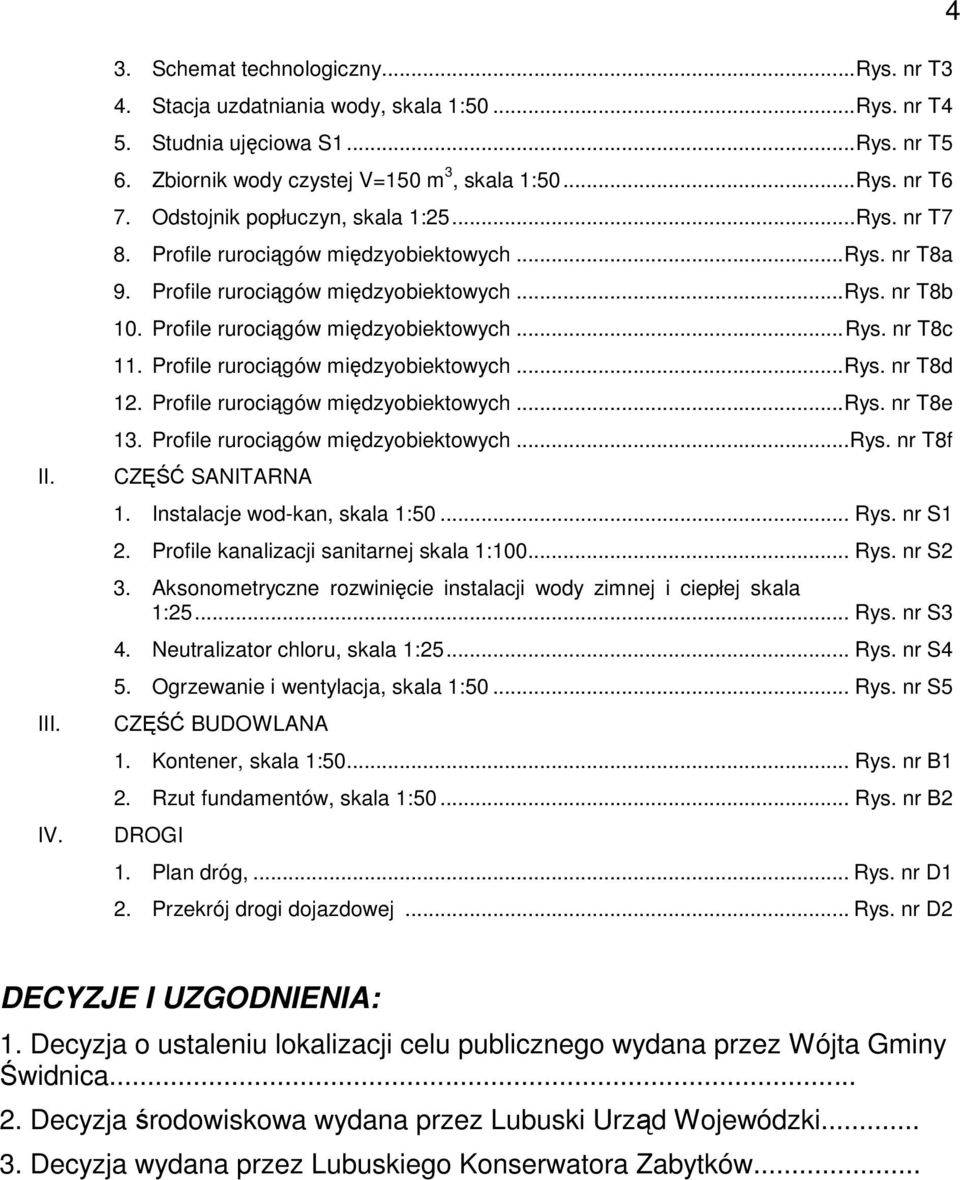

3 4 II. III. IV. 3. Schemat technologiczny...rys. nr T3 4. Stacja uzdatniania wody, skala 1:50...Rys. nr T4 5. Studnia ujęciowa S1...Rys. nr T5 6. Zbiornik wody czystej V=150 m 3, skala 1:50...Rys. nr T6 7. Odstojnik popłuczyn, skala 1:25...Rys. nr T7 8. Profile rurociągów międzyobiektowych...rys. nr T8a 9. Profile rurociągów międzyobiektowych...rys. nr T8b 10. Profile rurociągów międzyobiektowych...rys. nr T8c 11. Profile rurociągów międzyobiektowych...rys. nr T8d 12. Profile rurociągów międzyobiektowych...rys. nr T8e 13. Profile rurociągów międzyobiektowych...rys. nr T8f CZĘŚĆ SANITARNA 1. Instalacje wod-kan, skala 1:50... Rys. nr S1 2. Profile kanalizacji sanitarnej skala 1: Rys. nr S2 3. Aksonometryczne rozwinięcie instalacji wody zimnej i ciepłej skala 1:25... Rys. nr S3 4. Neutralizator chloru, skala 1:25... Rys. nr S4 5. Ogrzewanie i wentylacja, skala 1:50... Rys. nr S5 CZĘŚĆ BUDOWLANA 1. Kontener, skala 1:50... Rys. nr B1 2. Rzut fundamentów, skala 1:50... Rys. nr B2 DROGI 1. Plan dróg,... Rys. nr D1 2. Przekrój drogi dojazdowej... Rys. nr D2 DECYZJE I UZGODNIENIA: 1. Decyzja o ustaleniu lokalizacji celu publicznego wydana przez Wójta Gminy Świdnica Decyzja środowiskowa wydana przez Lubuski Urząd Wojewódzki Decyzja wydana przez Lubuskiego Konserwatora Zabytków...

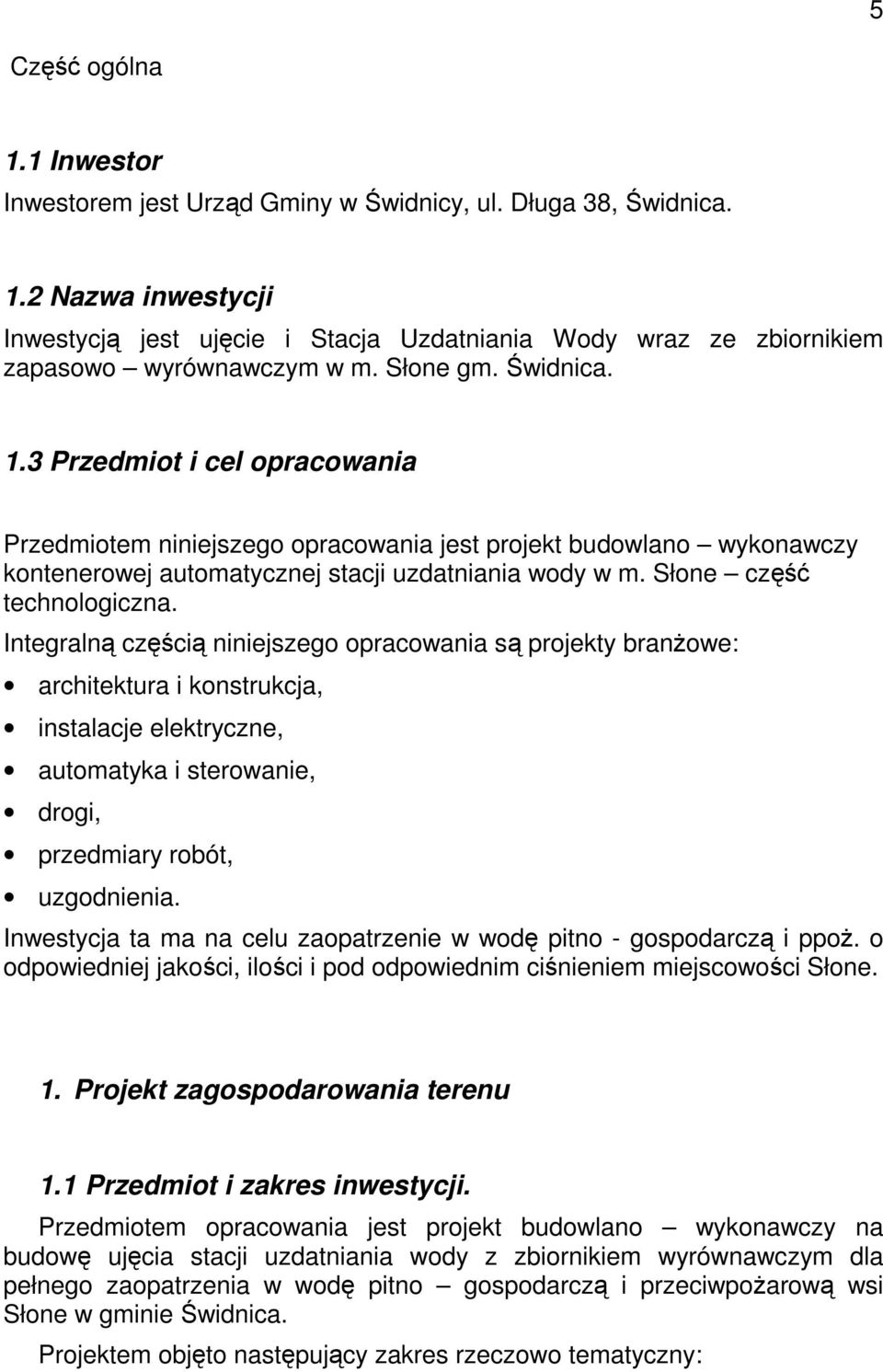

4 5 Część ogólna 1.1 Inwestor Inwestorem jest Urząd Gminy w Świdnicy, ul. Długa 38, Świdnica. 1.2 Nazwa inwestycji Inwestycją jest ujęcie i Stacja Uzdatniania Wody wraz ze zbiornikiem zapasowo wyrównawczym w m. Słone gm. Świdnica. 1.3 Przedmiot i cel opracowania Przedmiotem niniejszego opracowania jest projekt budowlano wykonawczy kontenerowej automatycznej stacji uzdatniania wody w m. Słone część technologiczna. Integralną częścią niniejszego opracowania są projekty branŝowe: architektura i konstrukcja, instalacje elektryczne, automatyka i sterowanie, drogi, przedmiary robót, uzgodnienia. Inwestycja ta ma na celu zaopatrzenie w wodę pitno - gospodarczą i ppoŝ. o odpowiedniej jakości, ilości i pod odpowiednim ciśnieniem miejscowości Słone. 1. Projekt zagospodarowania terenu 1.1 Przedmiot i zakres inwestycji. Przedmiotem opracowania jest projekt budowlano wykonawczy na budowę ujęcia stacji uzdatniania wody z zbiornikiem wyrównawczym dla pełnego zaopatrzenia w wodę pitno gospodarczą i przeciwpoŝarową wsi Słone w gminie Świdnica. Projektem objęto następujący zakres rzeczowo tematyczny:

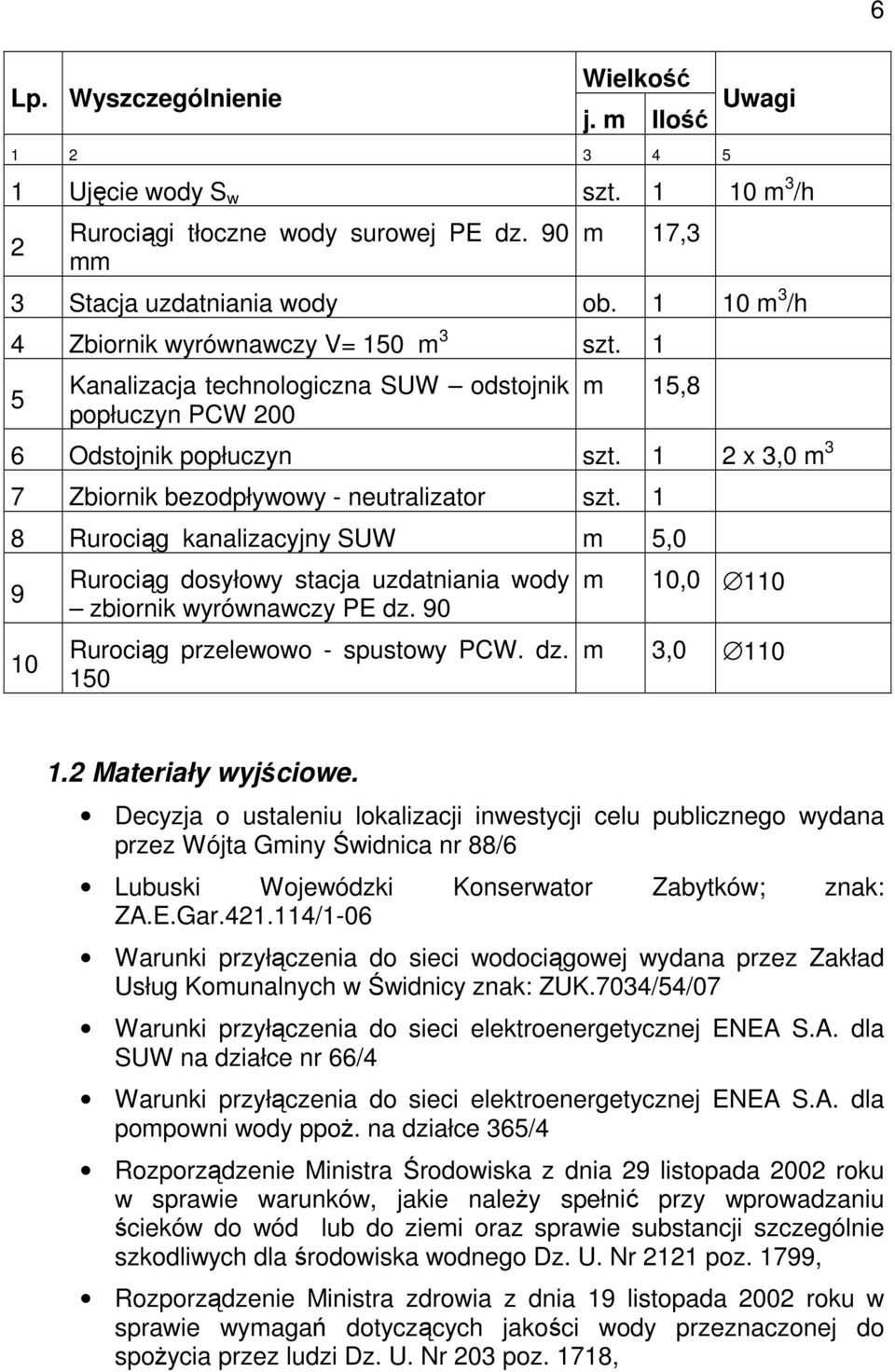

5 6 Lp. Wyszczególnienie Wielkość j. m Ilość Uwagi Ujęcie wody S w szt m 3 /h 2 Rurociągi tłoczne wody surowej PE dz. 90 mm m 17,3 3 Stacja uzdatniania wody ob m 3 /h 4 Zbiornik wyrównawczy V= 150 m 3 szt. 1 5 Kanalizacja technologiczna SUW odstojnik popłuczyn PCW 200 m 15,8 6 Odstojnik popłuczyn szt. 1 2 x 3,0 m 3 7 Zbiornik bezodpływowy - neutralizator szt. 1 8 Rurociąg kanalizacyjny SUW m 5, Rurociąg dosyłowy stacja uzdatniania wody zbiornik wyrównawczy PE dz. 90 Rurociąg przelewowo - spustowy PCW. dz. 150 m 10,0 110 m 3, Materiały wyjściowe. Decyzja o ustaleniu lokalizacji inwestycji celu publicznego wydana przez Wójta Gminy Świdnica nr 88/6 Lubuski Wojewódzki Konserwator Zabytków; znak: ZA.E.Gar /1-06 Warunki przyłączenia do sieci wodociągowej wydana przez Zakład Usług Komunalnych w Świdnicy znak: ZUK.7034/54/07 Warunki przyłączenia do sieci elektroenergetycznej ENEA S.A. dla SUW na działce nr 66/4 Warunki przyłączenia do sieci elektroenergetycznej ENEA S.A. dla pompowni wody ppoŝ. na działce 365/4 Rozporządzenie Ministra Środowiska z dnia 29 listopada 2002 roku w sprawie warunków, jakie naleŝy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz sprawie substancji szczególnie szkodliwych dla środowiska wodnego Dz. U. Nr 2121 poz. 1799, Rozporządzenie Ministra zdrowia z dnia 19 listopada 2002 roku w sprawie wymagań dotyczących jakości wody przeznaczonej do spoŝycia przez ludzi Dz. U. Nr 203 poz. 1718,

6 Badania geotechniczne terenu inwestycji wykonane przez EKO projekt sp. z o.o Zielona Góra z marca 2007 Dokumentacja hydrogeologiczna wykonana przez GEOEKO w Drzonkowie z lutego 2007 Mapa ewidencyjna gruntów w skali 1:5000 Mapy syt. wys. w skali 1:500 do celów projektowych Wizja terenowa 1.3 Istniejący stan zaopatrzenia w wodę Wieś Słone. 7 Stanowiąca zasadniczą część terenu inwestycji miejscowość Słone połoŝona jest w północno - wschodniej części gminy Świdnica, w powiecie zielonogórskim, w odległości ok. 7,5 km na SWW od centrum Zielonej Góry i ok. 3,0 km na N od Świdnicy. Z punktu widzenia podziału kraju na jednostki fizjograficzne zasadnicza część terenu inwestycji tj. m. Słone leŝy w obrębie jednostki nr Wał Zielonogórski (skłon północny), naleŝącej do makroregionu Wzniesienia Zielonogórskie (jednostka nr 315.7). W rejonie ujęcia wody i lokalizacji stacji uzdatniania oraz zbiornika wyrównawczego wody rzędne wynoszą ok. 102,50 m npm. Aktualnie uŝytkownicy wody w Słonym zaopatrywani są w wodę z lokalnych ujęć wody, w tym równieŝ studni kopanych. Dokumentowany otwór jest pierwszym otworem projektowanego ujęcia wody dla Słonego z załoŝeniem podłączenia do ujęcia wszystkich mieszkańców w tym równieŝ projektowanych osiedli domków jednorodzinnych. 1.4 Projektowane zagospodarowanie terenu Zagospodarowanie terenu ujęcia i stacji uzdatniania wody. Projektowane ujęcie wody znajduje się na niezagospodarowanej działce, w sąsiedztwie której brak jest (widocznych) źródeł mogących zanieczyszczać wody podziemne. ZauwaŜyć jednak naleŝy, Ŝe ujęcie zlokalizowane jest w kierunku odpływu powierzchniowego i podziemnego z rejonu miejscowości Słone, która nie jest skanalizowana. Fakt przedostawania się ewentualnych zanieczyszczeń do ujmowanej warstwy wodonośnej moŝe być dokumentowany zawartością azotanów w wodzie próbki otworu dokumentowanego.

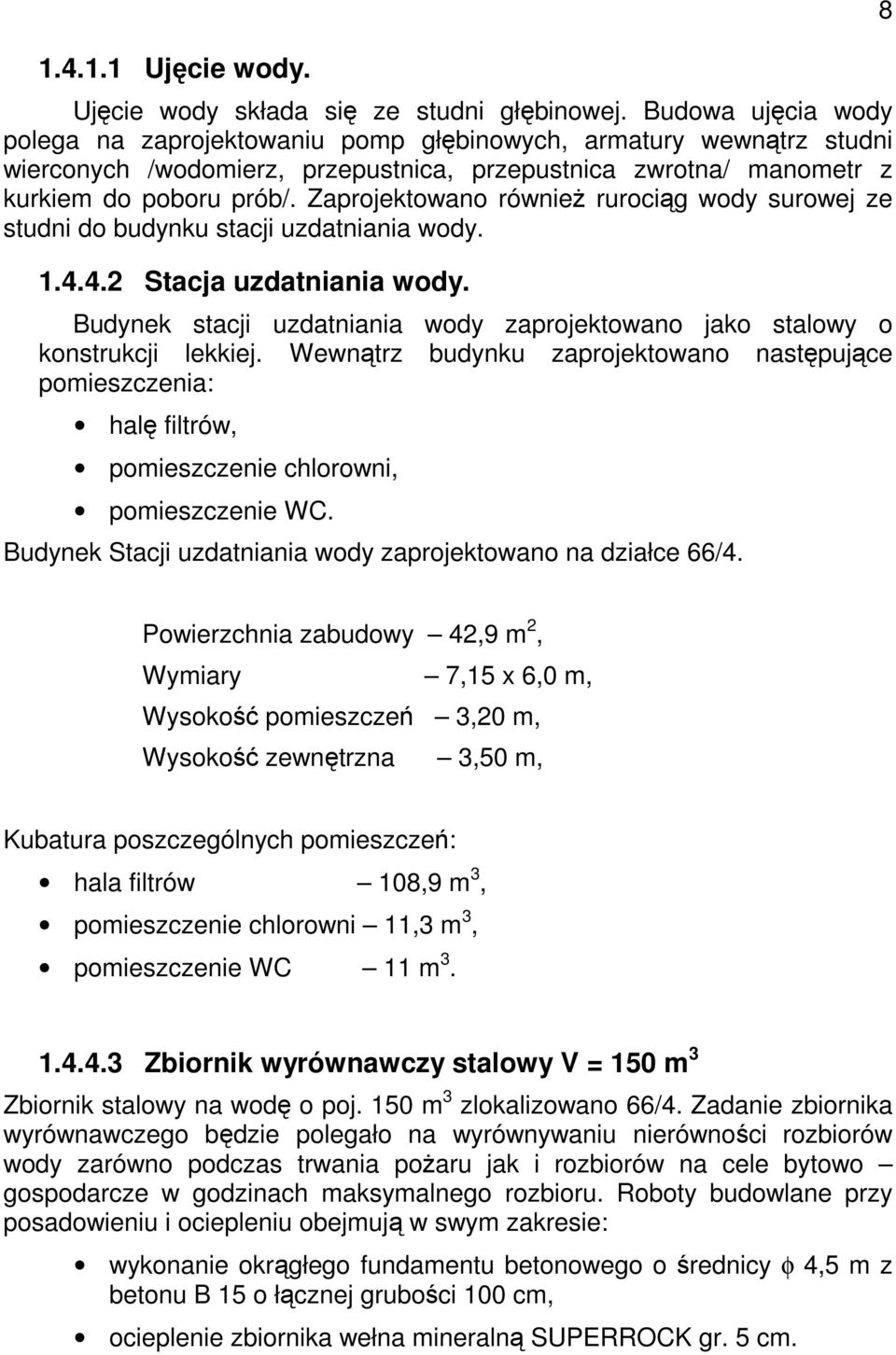

7 Ujęcie wody. Ujęcie wody składa się ze studni głębinowej. Budowa ujęcia wody polega na zaprojektowaniu pomp głębinowych, armatury wewnątrz studni wierconych /wodomierz, przepustnica, przepustnica zwrotna/ manometr z kurkiem do poboru prób/. Zaprojektowano równieŝ rurociąg wody surowej ze studni do budynku stacji uzdatniania wody Stacja uzdatniania wody. Budynek stacji uzdatniania wody zaprojektowano jako stalowy o konstrukcji lekkiej. Wewnątrz budynku zaprojektowano następujące pomieszczenia: halę filtrów, pomieszczenie chlorowni, pomieszczenie WC. Budynek Stacji uzdatniania wody zaprojektowano na działce 66/4. 8 Powierzchnia zabudowy 42,9 m 2, Wymiary 7,15 x 6,0 m, Wysokość pomieszczeń 3,20 m, Wysokość zewnętrzna 3,50 m, Kubatura poszczególnych pomieszczeń: hala filtrów 108,9 m 3, pomieszczenie chlorowni 11,3 m 3, pomieszczenie WC 11 m Zbiornik wyrównawczy stalowy V = 150 m 3 Zbiornik stalowy na wodę o poj. 150 m 3 zlokalizowano 66/4. Zadanie zbiornika wyrównawczego będzie polegało na wyrównywaniu nierówności rozbiorów wody zarówno podczas trwania poŝaru jak i rozbiorów na cele bytowo gospodarcze w godzinach maksymalnego rozbioru. Roboty budowlane przy posadowieniu i ociepleniu obejmują w swym zakresie: wykonanie okrągłego fundamentu betonowego o średnicy φ 4,5 m z betonu B 15 o łącznej grubości 100 cm, ocieplenie zbiornika wełna mineralną SUPERROCK gr. 5 cm.

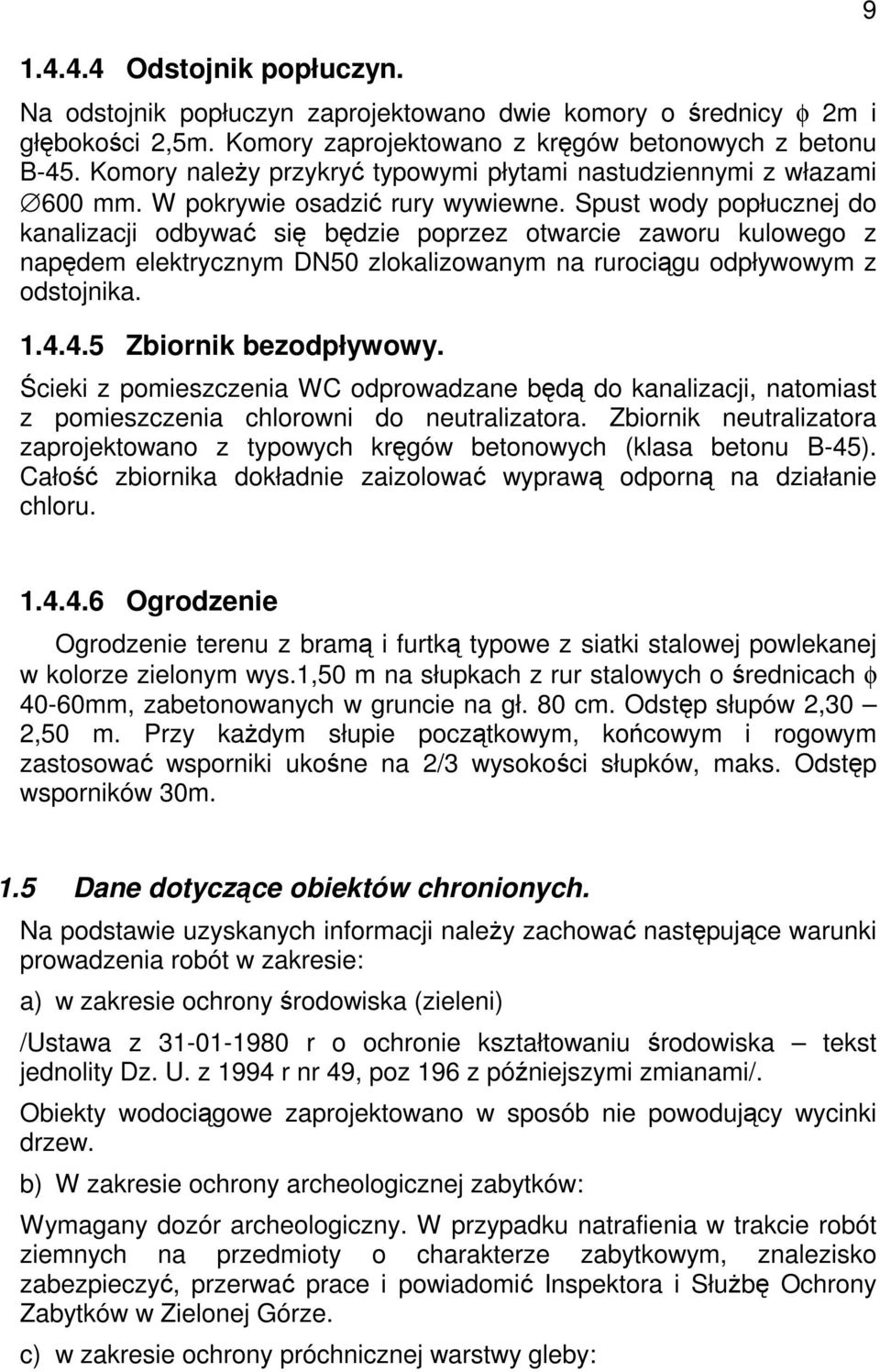

8 Odstojnik popłuczyn. Na odstojnik popłuczyn zaprojektowano dwie komory o średnicy φ 2m i głębokości 2,5m. Komory zaprojektowano z kręgów betonowych z betonu B-45. Komory naleŝy przykryć typowymi płytami nastudziennymi z włazami 600 mm. W pokrywie osadzić rury wywiewne. Spust wody popłucznej do kanalizacji odbywać się będzie poprzez otwarcie zaworu kulowego z napędem elektrycznym DN50 zlokalizowanym na rurociągu odpływowym z odstojnika Zbiornik bezodpływowy. Ścieki z pomieszczenia WC odprowadzane będą do kanalizacji, natomiast z pomieszczenia chlorowni do neutralizatora. Zbiornik neutralizatora zaprojektowano z typowych kręgów betonowych (klasa betonu B-45). Całość zbiornika dokładnie zaizolować wyprawą odporną na działanie chloru Ogrodzenie Ogrodzenie terenu z bramą i furtką typowe z siatki stalowej powlekanej w kolorze zielonym wys.1,50 m na słupkach z rur stalowych o średnicach φ 40-60mm, zabetonowanych w gruncie na gł. 80 cm. Odstęp słupów 2,30 2,50 m. Przy kaŝdym słupie początkowym, końcowym i rogowym zastosować wsporniki ukośne na 2/3 wysokości słupków, maks. Odstęp wsporników 30m. 1.5 Dane dotyczące obiektów chronionych. Na podstawie uzyskanych informacji naleŝy zachować następujące warunki prowadzenia robót w zakresie: a) w zakresie ochrony środowiska (zieleni) /Ustawa z r o ochronie kształtowaniu środowiska tekst jednolity Dz. U. z 1994 r nr 49, poz 196 z późniejszymi zmianami/. Obiekty wodociągowe zaprojektowano w sposób nie powodujący wycinki drzew. b) W zakresie ochrony archeologicznej zabytków: Wymagany dozór archeologiczny. W przypadku natrafienia w trakcie robót ziemnych na przedmioty o charakterze zabytkowym, znalezisko zabezpieczyć, przerwać prace i powiadomić Inspektora i SłuŜbę Ochrony Zabytków w Zielonej Górze. c) w zakresie ochrony próchnicznej warstwy gleby:

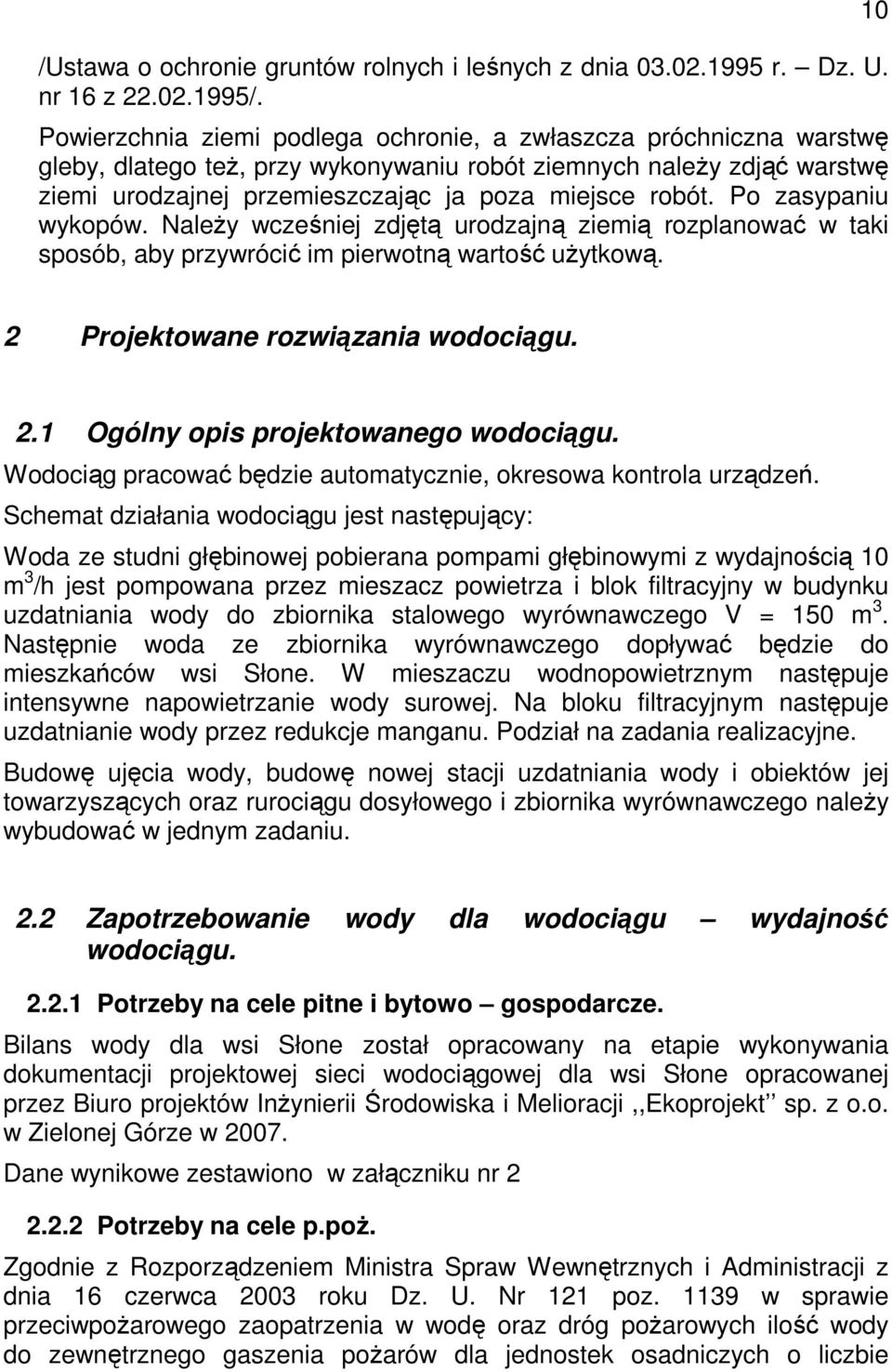

9 /Ustawa o ochronie gruntów rolnych i leśnych z dnia r. Dz. U. nr 16 z /. Powierzchnia ziemi podlega ochronie, a zwłaszcza próchniczna warstwę gleby, dlatego teŝ, przy wykonywaniu robót ziemnych naleŝy zdjąć warstwę ziemi urodzajnej przemieszczając ja poza miejsce robót. Po zasypaniu wykopów. NaleŜy wcześniej zdjętą urodzajną ziemią rozplanować w taki sposób, aby przywrócić im pierwotną wartość uŝytkową Projektowane rozwiązania wodociągu. 2.1 Ogólny opis projektowanego wodociągu. Wodociąg pracować będzie automatycznie, okresowa kontrola urządzeń. Schemat działania wodociągu jest następujący: Woda ze studni głębinowej pobierana pompami głębinowymi z wydajnością 10 m 3 /h jest pompowana przez mieszacz powietrza i blok filtracyjny w budynku uzdatniania wody do zbiornika stalowego wyrównawczego V = 150 m 3. Następnie woda ze zbiornika wyrównawczego dopływać będzie do mieszkańców wsi Słone. W mieszaczu wodnopowietrznym następuje intensywne napowietrzanie wody surowej. Na bloku filtracyjnym następuje uzdatnianie wody przez redukcje manganu. Podział na zadania realizacyjne. Budowę ujęcia wody, budowę nowej stacji uzdatniania wody i obiektów jej towarzyszących oraz rurociągu dosyłowego i zbiornika wyrównawczego naleŝy wybudować w jednym zadaniu. 2.2 Zapotrzebowanie wody dla wodociągu wydajność wodociągu Potrzeby na cele pitne i bytowo gospodarcze. Bilans wody dla wsi Słone został opracowany na etapie wykonywania dokumentacji projektowej sieci wodociągowej dla wsi Słone opracowanej przez Biuro projektów InŜynierii Środowiska i Melioracji,,Ekoprojekt sp. z o.o. w Zielonej Górze w Dane wynikowe zestawiono w załączniku nr Potrzeby na cele p.poŝ. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 roku Dz. U. Nr 121 poz w sprawie przeciwpoŝarowego zaopatrzenia w wodę oraz dróg poŝarowych ilość wody do zewnętrznego gaszenia poŝarów dla jednostek osadniczych o liczbie

10 mieszkańców do 2000 wynosi 5,0 dm 3 /s lub równowaŝny zapas w zbiorniku 100 m 3 przy przebudowie wodociągu Projektowana konieczna wydajność wodociągu. Konieczna wydajność wodociągu została ustalona na etapie wykonywania dokumentacji projektowej sieci wodociągowej dla wsi Słone opracowanej przez Biuro Projektów Wodnych Melioracji sp. z o.o. w Zielonej Górze i wynosi ona 16,2 m 3 /h. 2.4 MoŜliwości pokrycia obliczonych potrzeb wodnych. Dla pokrycia potrzeb wodociągu wystarcza pobór wody z ujęcia w wysokości 10,0 m 3 /h co w dobie pozwala uzyskać 10,0m 3 /h x 22h = 220 m 3 /d przy współpracy ze zbiornikiem wyrównawczym na ujęciu. 2.5 Budynek stacji uzdatniania wody konstrukcja. Konstrukcja budynku stalowa, spawana przestrzennie, tworząca szkielet obiektu, zabezpieczona antykorozyjnie poprzez cynkowania i malowanie kolor biały. Fundament betonowy z betonu B 15 zagłębiony 0,8 m poniŝej terenu i wystający 30 cm powyŝej terenu. Pod słupki konstrukcji stacji stopy betonowe o wym. 30 cmx30 cm między nimi ławy szer. 20 cm. Ściany z płyt warstwowych typu metalplast ISHOTERM SCs 100 z wypełnieniem styropianem (,,U =0,35 W/m 2 K), kolor biały (RAL 9010). Ścianki działowe z płyty warstwowej typu metalpalst ISHOTERM SCs 60 z wypełnieniem styropianowym, kolor biały (RAL 9010). Dach z płyty warstwowej typu metalplast ISHOTERM Ds. 140 z wypełnieniem styropianowym ( U =0,36 W/m 2 K), kolor biały (RAL 9010). Podłogę wykonać kolejno: Zagęszczona podsypka piaskowa gr. 20 cm Polewka betonowa B 15 gr 10 cm PodłoŜe betonowe B 15 zbrojone siatka 20x20 cm z prętów śr 3 mm, gr 10 cm Izolacja przeciwwilgociowa folia HDPE Jastrych 3,5 cm ze spadkiem w kierunku kratek podłogowych Płytki posadzkowe,,gres

11 Stolarka okien z profili PCV, kolor biały, przeszklona szkłem zespolonym Thermoflat (,,U = 1,1 W/m 2 K). Drzwi zewnętrzne stalowe, ocieplane, pełne białe o wym. 0,9x2,0 m. Brama dwuskrzydłowa z płyty warstwowej, biała, zamek o wym. 2,0x2,0 m Drzwi wewnętrzne białe, płycinowe o wym. 9,0x2,0 m Zbiornik wyrównawczy konstrukcja. Zbiornik wyrównawczy stalowy o pojemności V =150 m 3 zlokalizowano na działce 66/4 Roboty budowlane przy posadowieniu i ociepleniu zbiornika obejmują swym zakresie: Wykonanie okrągłego fundamentu betonowego o średnicy φ 450 cm z betonu B 15 o łącznej grubości 100 cm. Płytę zagłębić 80 cm pod teren i wykonać ją na podsypce piaskowo Ŝwirowej o gr. 0,20 m, J D = 0,7. W płycie wykonać wycięcie na całej grubości o wym. 160x50 cm, w miejscu wyprowadzenia rurociągów, Ocieplenie zbiornika wełną mineralną SUPERROCK gr. 5 cm ściągnięta Ŝyłką nylonową. Poszycie z blachy falistej aluminiowej gr. 0,45 mm, wysokość fali 18mm, arkusze 886 x 6300, na łatach sosnowych impregnowanych 5/5 cm w rozstawie 836 mm. Łączniki nity samozaciskowe ze stali nierdzewnej. Dach zbiornika pokryć blacha stalową ocynkowaną gr. 0,5 mm z okapem 50 mm. 2.7 Ogrodzenie. Ogrodzenie terenu zbiornika wody z bramą i furtką typowe z siatki stalowej powlekanej w kolorze zielonym wys.1,50 m na słupkach z rur stalowych o średnicach φ 40-60mm, zabetonowanych w gruncie na gł. 80 cm. Odstęp słupów 2,30 2,50 m. Przy kaŝdym słupie początkowym, końcowym i rogowym zastosować wsporniki ukośne na 2/3 wysokości słupków, maks. Odstęp wsporników 30m. Ogrodzenie terenu ujęcia wody i stacji uzdatniania wody naleŝy wykonać podobnie jak wokół terenu zbiornika wody. 2.8 Ujęcie wody parametry Informacje ogólne. Zasoby eksploatacyjne ujęcia wody dokumentowanego otworu wynoszą Q e =16,0 m 3 /h zostały określone w dokumentacji hydrogeologicznej.

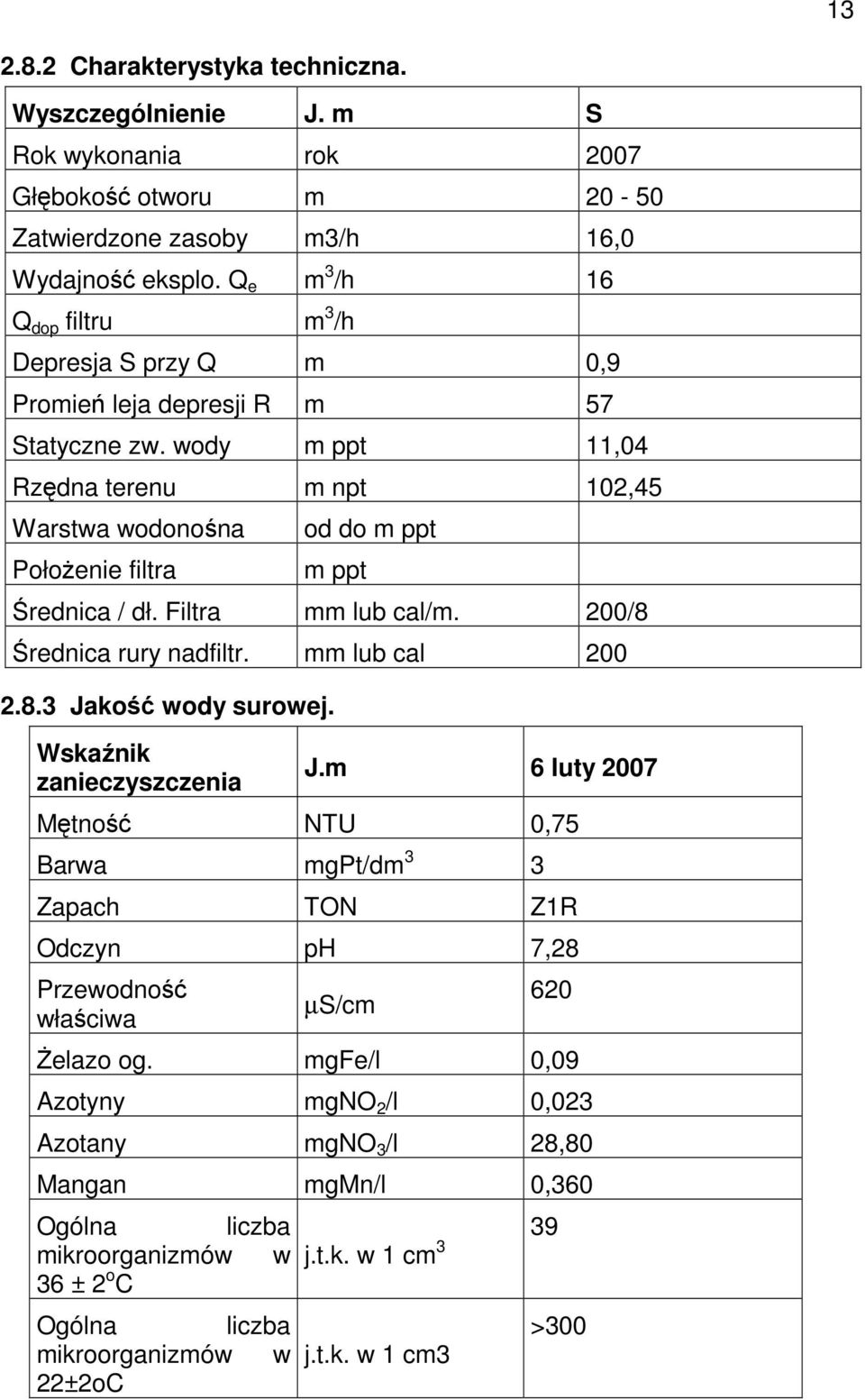

12 Charakterystyka techniczna. Wyszczególnienie J. m S Rok wykonania rok 2007 Głębokość otworu m Zatwierdzone zasoby m3/h 16,0 Wydajność eksplo. Q e m 3 /h 16 Q dop filtru m 3 /h Depresja S przy Q m 0,9 Promień leja depresji R m 57 Statyczne zw. wody m ppt 11,04 Rzędna terenu m npt 102,45 Warstwa wodonośna PołoŜenie filtra od do m ppt m ppt Średnica / dł. Filtra mm lub cal/m. 200/8 Średnica rury nadfiltr. mm lub cal Jakość wody surowej. Wskaźnik zanieczyszczenia J.m 6 luty 2007 Mętność NTU 0,75 Barwa mgpt/dm 3 3 Zapach TON Z1R Odczyn ph 7,28 Przewodność właściwa µs/cm 620 śelazo og. mgfe/l 0,09 Azotyny mgno 2 /l 0,023 Azotany mgno 3 /l 28,80 Mangan mgmn/l 0,360 Ogólna liczba mikroorganizmów w 36 ± 2 o C Ogólna liczba mikroorganizmów w 22±2oC j.t.k. w 1 cm 3 39 j.t.k. w 1 cm3 >300

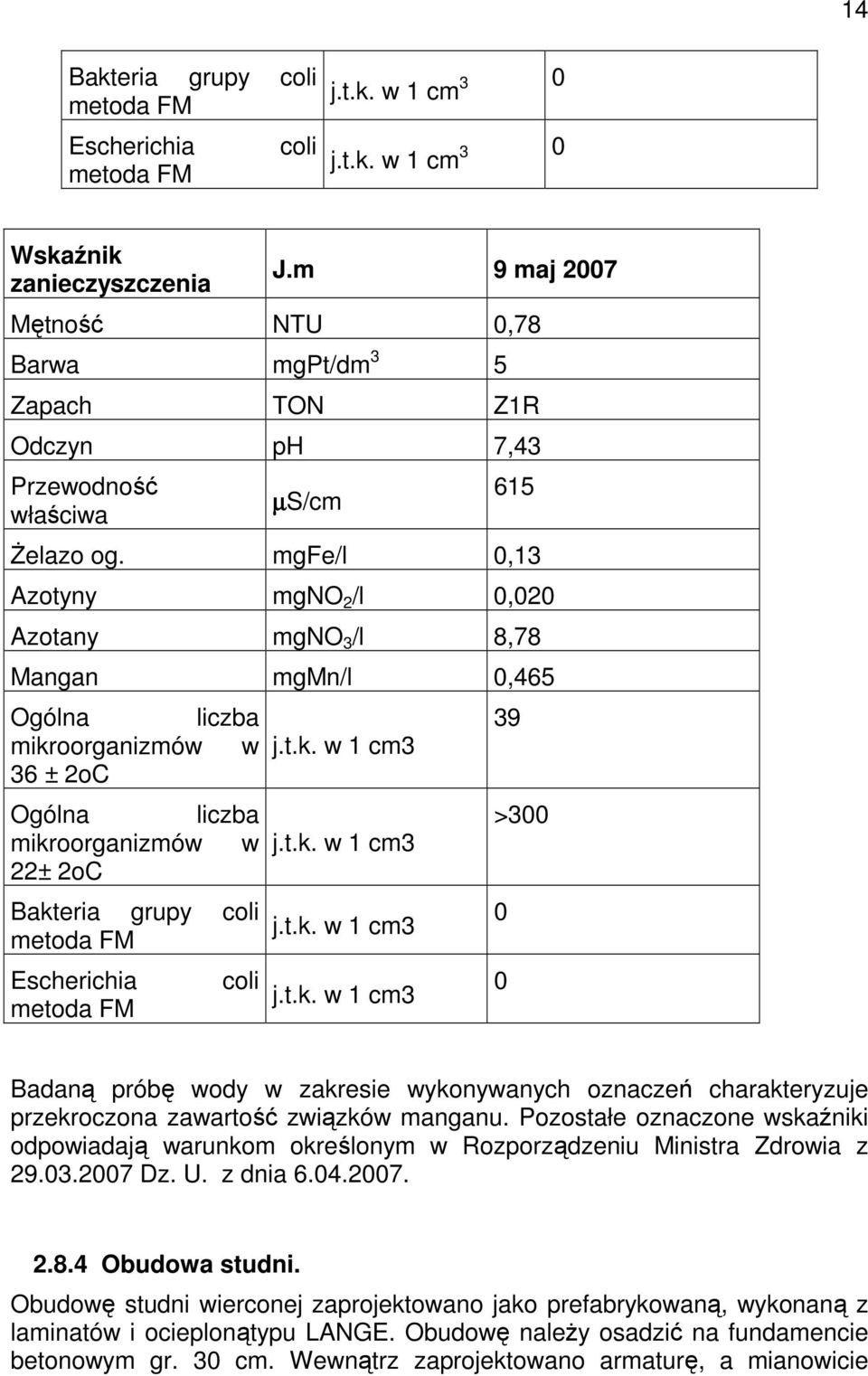

13 14 Bakteria grupy coli metoda FM Escherichia metoda FM coli j.t.k. w 1 cm 3 0 j.t.k. w 1 cm 3 0 Wskaźnik zanieczyszczenia J.m 9 maj 2007 Mętność NTU 0,78 Barwa mgpt/dm 3 5 Zapach TON Z1R Odczyn ph 7,43 Przewodność właściwa µs/cm 615 śelazo og. mgfe/l 0,13 Azotyny mgno 2 /l 0,020 Azotany mgno 3 /l 8,78 Mangan mgmn/l 0,465 Ogólna liczba mikroorganizmów w 36 ± 2oC Ogólna liczba mikroorganizmów w 22± 2oC Bakteria grupy coli metoda FM Escherichia metoda FM coli j.t.k. w 1 cm3 j.t.k. w 1 cm3 j.t.k. w 1 cm3 j.t.k. w 1 cm3 39 > Badaną próbę wody w zakresie wykonywanych oznaczeń charakteryzuje przekroczona zawartość związków manganu. Pozostałe oznaczone wskaźniki odpowiadają warunkom określonym w Rozporządzeniu Ministra Zdrowia z Dz. U. z dnia Obudowa studni. Obudowę studni wierconej zaprojektowano jako prefabrykowaną, wykonaną z laminatów i ocieplonątypu LANGE. Obudowę naleŝy osadzić na fundamencie betonowym gr. 30 cm. Wewnątrz zaprojektowano armaturę, a mianowicie

14 wodomierz kolanowy MKsb φ 80 mm, przepustnicę zaporową φ 80 mm, przepustnice zwrotną φ 80 mm, manometr ciśnieniowy i zawór poboru prób Dobór pompowni I 0. Dla określenia minimalnej wysokości podnoszenia oraz doboru pomp przeprowadzono obliczenia hydrauliczne projektowanego układu pompowania to jest ujęcie wody zbiornik wyrównawczy. Wysokość podnoszenia minimalna H min Q= 10 m 3/ h wydajność pompy głębinowej H = 26 mh 2 O wysokość podnoszenia pompy głębinowej przy załoŝeniach: statyczny poziom wody w studni = 11,04 m suma strat = 10 m wysokość górnego zwierciadła zbiornika 4,5 m Dobrano pompę głębinowa SP 14A 5, N = 1,5 kw, Q = 10 m 3 /h, H = 26 m H 2 O 2.9 Stacja uzdatniania wody instalacja technologiczna. W zakresie stacji uzdatniania wody opracowanie obejmuje swym zakresem technologię uzdatniania wody działającej w systemie automatycznym: Instalację uzdatniania wody i tłoczenia wody do zbiornika wyrównawczego i dalej do wsi Słone rurociągiem PVC dz. 225 Zagadnienia związane ze współpracą (sterowanie i automatyka pracy) instalacji głębinowymi zlokalizowanymi w studniach głębinowych, zbiornikiem wyrównawczym wody uzdatnionej i odstojnikiem popłuczyn. Zgodnie z obliczeniami zapotrzebowania wody podstawowe wymagane parametry wydajnościowe stacji wodociągowej przedstawiają się następująco: wydajność godzinowa linii technologicznej uzdatniania wody Q U =10 m 3 /h Układ technologiczny Woda z ujęcia charakteryzuje się ponadnormatywną zawartością manganu. Szczegółowe parametry jakościowe wody przedst. w rozdz. Ujęcie wody. Projektuje się następujący układ technologiczny uzdatniania wody: aeracja napowietrzanie wody w aeratorze ciśnieniowym o czasie przetrzymania minimum 180 sekund, ilość powietrza 3-5% ilości wody filtracja jednostopniowa odmanganianie na złoŝu kwarcowym i katalitycznym, z prędkością filtracji v f <7,0 m/h retencja wody w zbiorniku retencyjnym 15

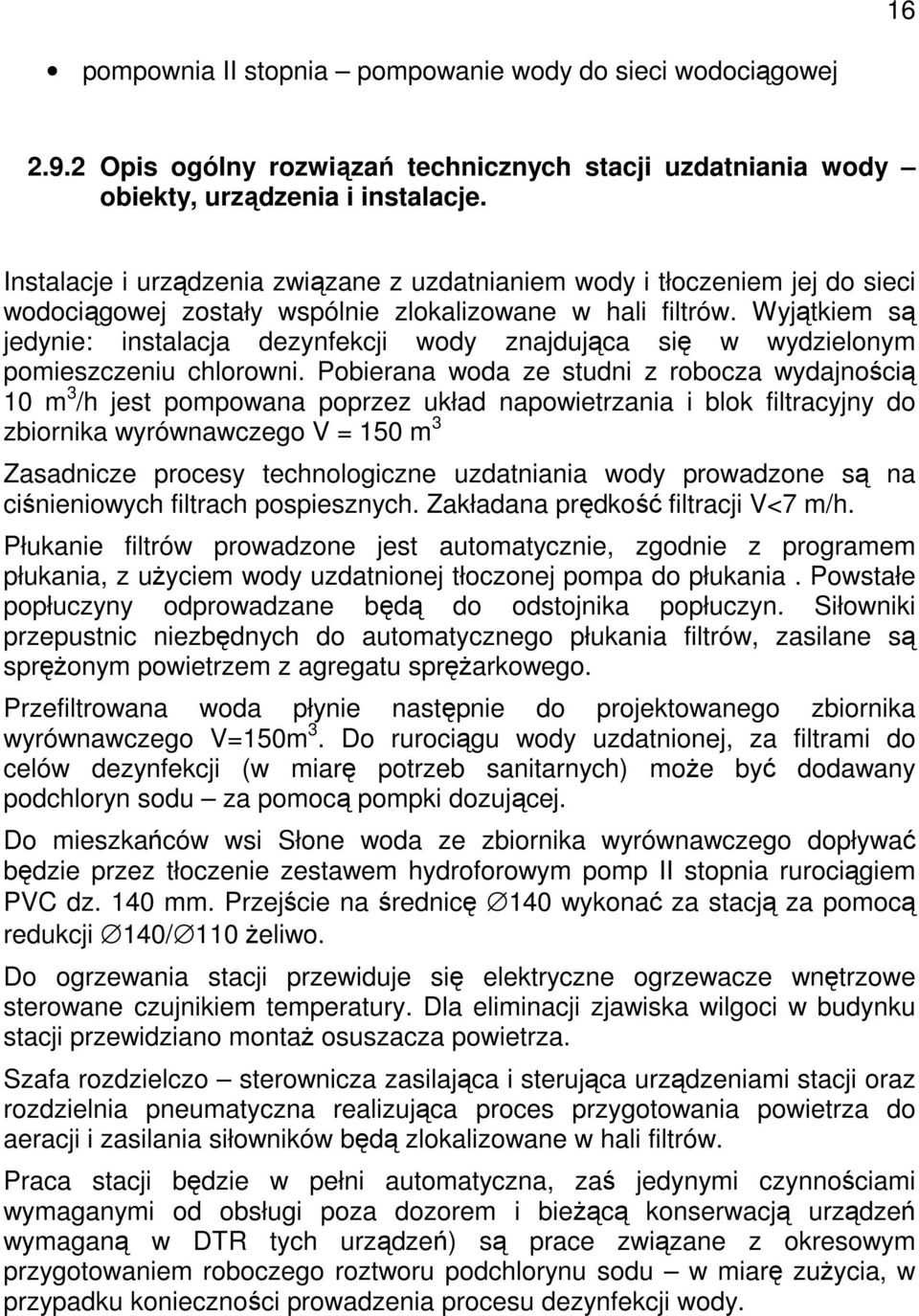

15 16 pompownia II stopnia pompowanie wody do sieci wodociągowej Opis ogólny rozwiązań technicznych stacji uzdatniania wody obiekty, urządzenia i instalacje. Instalacje i urządzenia związane z uzdatnianiem wody i tłoczeniem jej do sieci wodociągowej zostały wspólnie zlokalizowane w hali filtrów. Wyjątkiem są jedynie: instalacja dezynfekcji wody znajdująca się w wydzielonym pomieszczeniu chlorowni. Pobierana woda ze studni z robocza wydajnością 10 m 3 /h jest pompowana poprzez układ napowietrzania i blok filtracyjny do zbiornika wyrównawczego V = 150 m 3 Zasadnicze procesy technologiczne uzdatniania wody prowadzone są na ciśnieniowych filtrach pospiesznych. Zakładana prędkość filtracji V<7 m/h. Płukanie filtrów prowadzone jest automatycznie, zgodnie z programem płukania, z uŝyciem wody uzdatnionej tłoczonej pompa do płukania. Powstałe popłuczyny odprowadzane będą do odstojnika popłuczyn. Siłowniki przepustnic niezbędnych do automatycznego płukania filtrów, zasilane są spręŝonym powietrzem z agregatu spręŝarkowego. Przefiltrowana woda płynie następnie do projektowanego zbiornika wyrównawczego V=150m 3. Do rurociągu wody uzdatnionej, za filtrami do celów dezynfekcji (w miarę potrzeb sanitarnych) moŝe być dodawany podchloryn sodu za pomocą pompki dozującej. Do mieszkańców wsi Słone woda ze zbiornika wyrównawczego dopływać będzie przez tłoczenie zestawem hydroforowym pomp II stopnia rurociągiem PVC dz. 140 mm. Przejście na średnicę 140 wykonać za stacją za pomocą redukcji 140/ 110 Ŝeliwo. Do ogrzewania stacji przewiduje się elektryczne ogrzewacze wnętrzowe sterowane czujnikiem temperatury. Dla eliminacji zjawiska wilgoci w budynku stacji przewidziano montaŝ osuszacza powietrza. Szafa rozdzielczo sterownicza zasilająca i sterująca urządzeniami stacji oraz rozdzielnia pneumatyczna realizująca proces przygotowania powietrza do aeracji i zasilania siłowników będą zlokalizowane w hali filtrów. Praca stacji będzie w pełni automatyczna, zaś jedynymi czynnościami wymaganymi od obsługi poza dozorem i bieŝącą konserwacją urządzeń wymaganą w DTR tych urządzeń) są prace związane z okresowym przygotowaniem roboczego roztworu podchlorynu sodu w miarę zuŝycia, w przypadku konieczności prowadzenia procesu dezynfekcji wody.

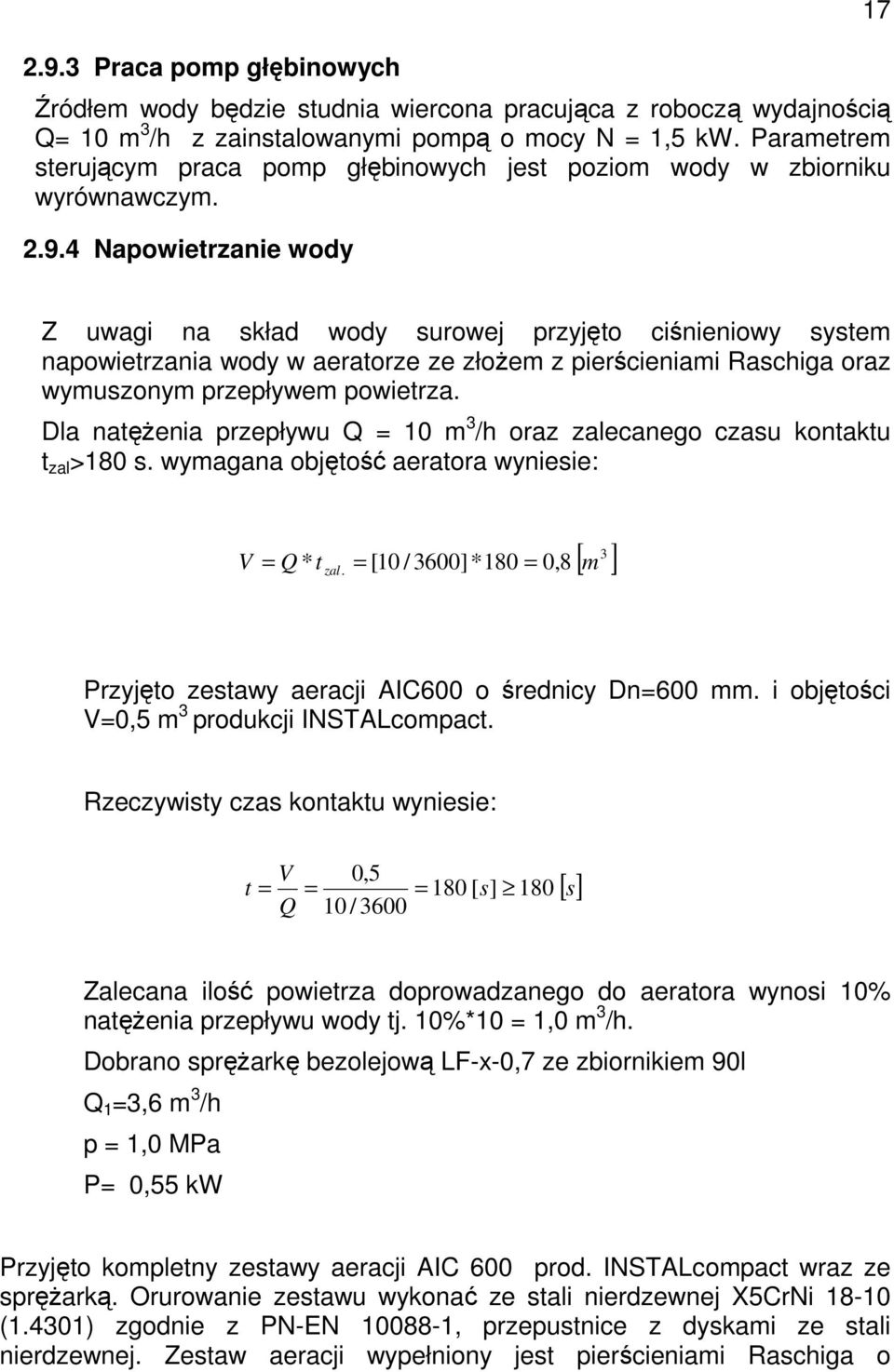

16 2.9.3 Praca pomp głębinowych Źródłem wody będzie studnia wiercona pracująca z roboczą wydajnością Q= 10 m 3 /h z zainstalowanymi pompą o mocy N = 1,5 kw. Parametrem sterującym praca pomp głębinowych jest poziom wody w zbiorniku wyrównawczym Napowietrzanie wody 17 Z uwagi na skład wody surowej przyjęto ciśnieniowy system napowietrzania wody w aeratorze ze złoŝem z pierścieniami Raschiga oraz wymuszonym przepływem powietrza. Dla natęŝenia przepływu Q = 10 m 3 /h oraz zalecanego czasu kontaktu t zal >180 s. wymagana objętość aeratora wyniesie:. = [10 / 3600]*180 0, 8 3 [ ] V = Q * t zal = m Przyjęto zestawy aeracji AIC600 o średnicy Dn=600 mm. i objętości V=0,5 m 3 produkcji INSTALcompact. Rzeczywisty czas kontaktu wyniesie: V 0,5 t = = = 180 [ s] 180 Q 10 / 3600 [ s] Zalecana ilość powietrza doprowadzanego do aeratora wynosi 10% natęŝenia przepływu wody tj. 10%*10 = 1,0 m 3 /h. Dobrano spręŝarkę bezolejową LF-x-0,7 ze zbiornikiem 90l Q 1 =3,6 m 3 /h p = 1,0 MPa P= 0,55 kw Przyjęto kompletny zestawy aeracji AIC 600 prod. INSTALcompact wraz ze spręŝarką. Orurowanie zestawu wykonać ze stali nierdzewnej X5CrNi (1.4301) zgodnie z PN-EN , przepustnice z dyskami ze stali nierdzewnej. Zestaw aeracji wypełniony jest pierścieniami Raschiga o

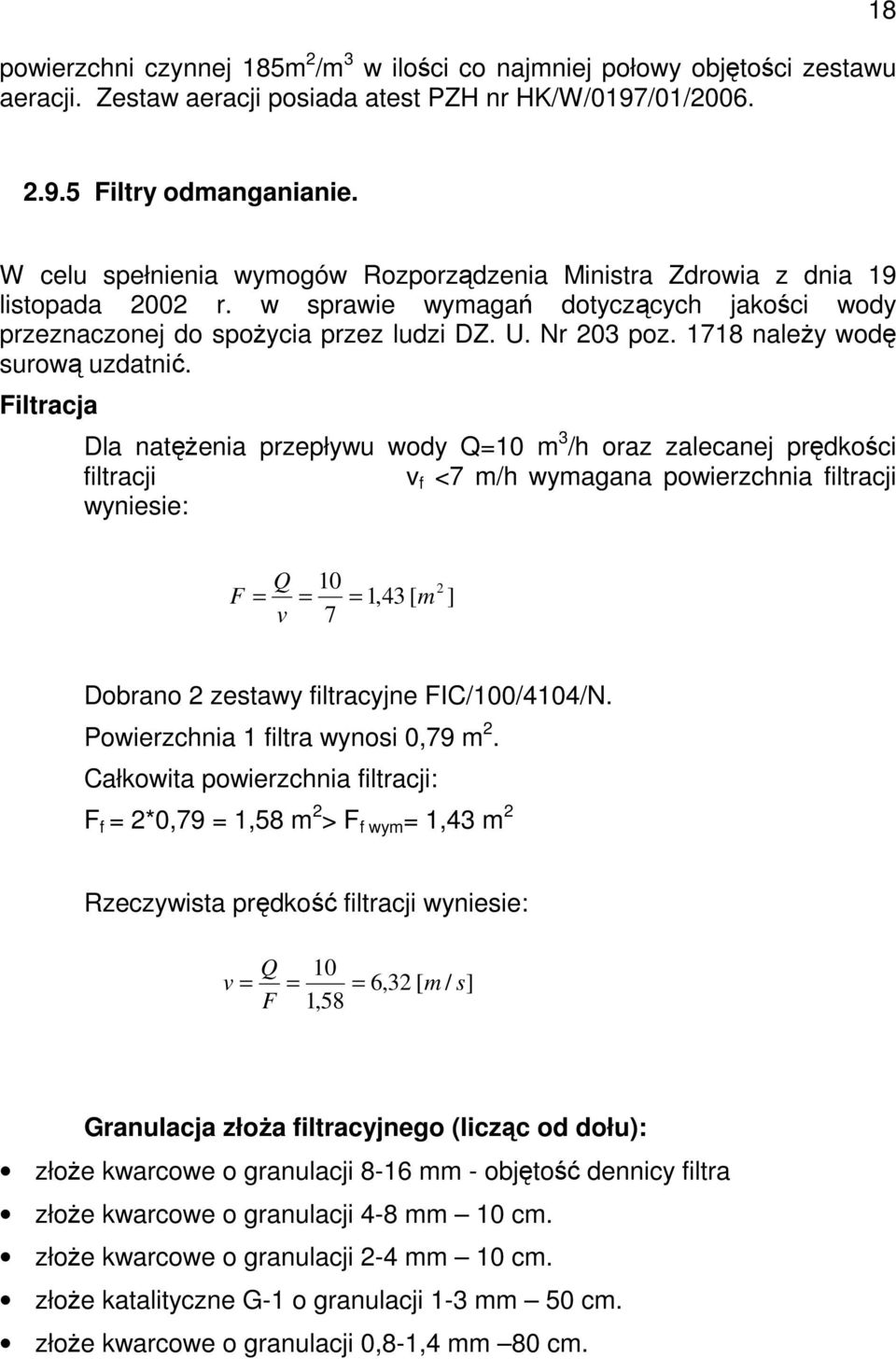

17 powierzchni czynnej 185m 2 /m 3 w ilości co najmniej połowy objętości zestawu aeracji. Zestaw aeracji posiada atest PZH nr HK/W/0197/01/ Filtry odmanganianie. W celu spełnienia wymogów Rozporządzenia Ministra Zdrowia z dnia 19 listopada 2002 r. w sprawie wymagań dotyczących jakości wody przeznaczonej do spoŝycia przez ludzi DZ. U. Nr 203 poz naleŝy wodę surową uzdatnić. Filtracja Dla natęŝenia przepływu wody Q=10 m 3 /h oraz zalecanej prędkości filtracji v f <7 m/h wymagana powierzchnia filtracji wyniesie: Q F = = 10 = 1,43 [ m 2 ] v 7 Dobrano 2 zestawy filtracyjne FIC/100/4104/N. Powierzchnia 1 filtra wynosi 0,79 m 2. Całkowita powierzchnia filtracji: F f = 2*0,79 = 1,58 m 2 > F f wym = 1,43 m 2 Rzeczywista prędkość filtracji wyniesie: Q 10 v = = = 6,32 [ m / s] F 1,58 Granulacja złoŝa filtracyjnego (licząc od dołu): złoŝe kwarcowe o granulacji 8-16 mm - objętość dennicy filtra złoŝe kwarcowe o granulacji 4-8 mm 10 cm. złoŝe kwarcowe o granulacji 2-4 mm 10 cm. złoŝe katalityczne G-1 o granulacji 1-3 mm 50 cm. złoŝe kwarcowe o granulacji 0,8-1,4 mm 80 cm.

18 KaŜdy zestaw filtracyjny składa się z następujących elementów: Filtra ciśnieniowego w wykonaniu specjalnym wg dokumentacji INSTALcompact, Dn=1000 mm, H walczaka =1600 mm Odpowietrznika, typ 1.12G ¾, ZłoŜa filtracyjnego 6 przepustnic z napędami pneumatycznymi, Orurowania rur i kształtek ze stali nierdzewnej DrenaŜ rurowy ze stali nierdzewnej, Konstrukcji wsporczej ze stali nierdzewnej wraz z obejmami Niezbędnych przewodów elastycznych Spustu 19 Przyjęto zestawy filtracyjne FIC/100/4104 prod. INSTALcompact. Orurowanie zestawu wykonać ze stali nierdzewnej X5CrNi (1.4301) zgodnie z PN- EN , przepustnice z dyskami ze stali nierdzewnej z siłownikami pneumatycznymi, zaworkami sterującymi, zaworkami tłumiącymi. Przepustnice W celu zamknięcia lub otwarcia przepływu wody do urządzeń technologicznych zastosowano nowoczesne przepustnice odcinające z dyskiem ze stali nierdzewnej w obudowie nieŝeliwnej z siłownikami pneumatycznymi, zaworkami sterującymi i zaworkami tłumiącymi. Odpowietrzniki W celu odprowadzenia nadmiaru powietrza z instalacji technologicznej zastosowano wysokosprawne odpowietrzniki ze stali nierdzewnej firmy MANKENBERG. Króćce wylotowe zaworów odpowietrzających sprowadzić do kanalizacji wewnętrznej SUW. Orurowanie zestawu wykonać ze stali nierdzewnej X5CrNi (1.4301) zgodnie z PN-EN Czas trwania cyklu pracy filtra. Czas trwania cyklu filtracji ze względu na usuwanie manganu wynosi 12 h.

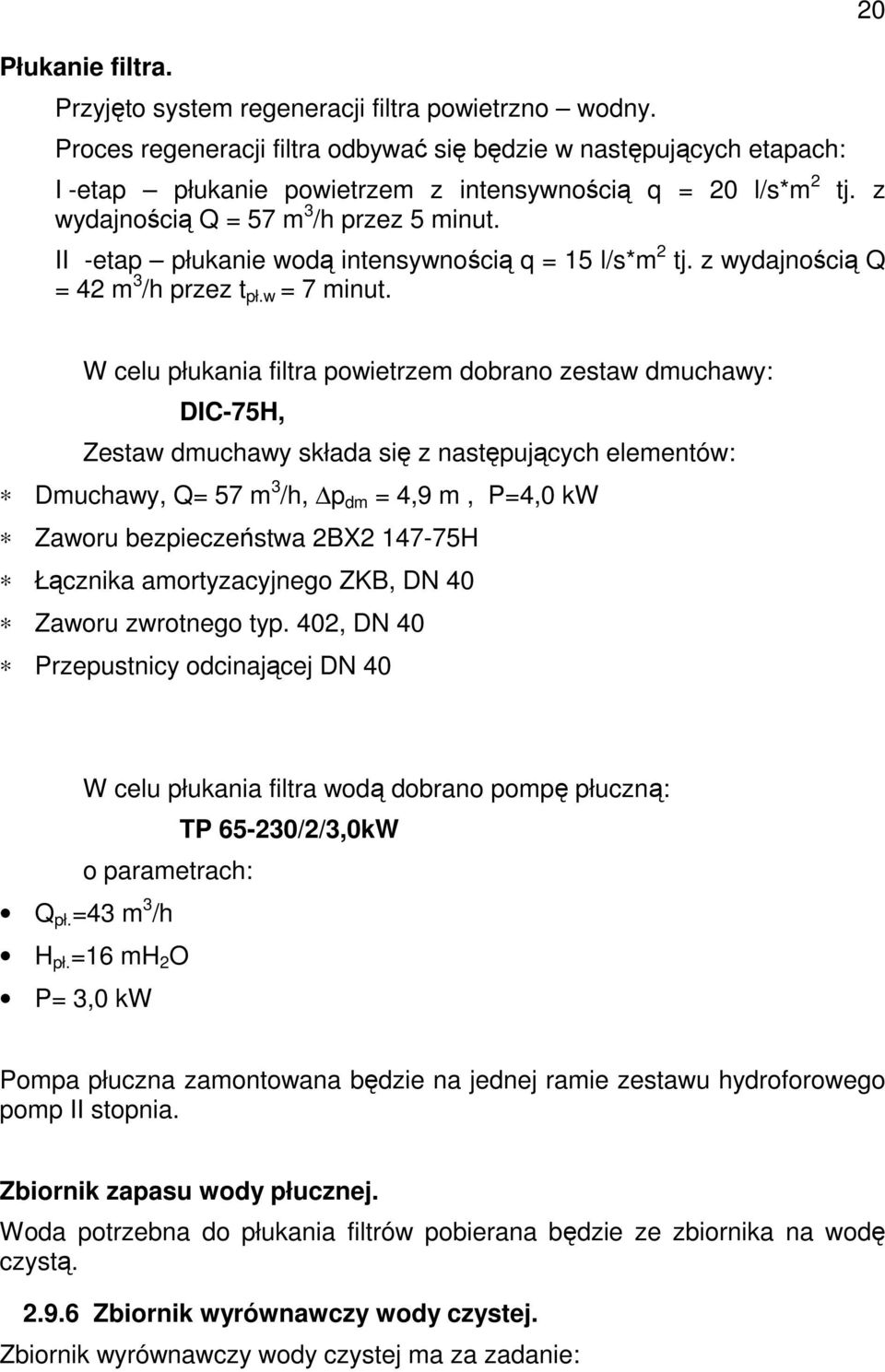

19 Płukanie filtra. Przyjęto system regeneracji filtra powietrzno wodny. Proces regeneracji filtra odbywać się będzie w następujących etapach: I -etap płukanie powietrzem z intensywnością q = 20 l/s*m 2 wydajnością Q = 57 m 3 /h przez 5 minut. 20 tj. z II -etap płukanie wodą intensywnością q = 15 l/s*m 2 tj. z wydajnością Q = 42 m 3 /h przez t pł.w = 7 minut. W celu płukania filtra powietrzem dobrano zestaw dmuchawy: DIC-75H, Zestaw dmuchawy składa się z następujących elementów: Dmuchawy, Q= 57 m 3 /h, p dm = 4,9 m, P=4,0 kw Zaworu bezpieczeństwa 2BX H Łącznika amortyzacyjnego ZKB, DN 40 Zaworu zwrotnego typ. 402, DN 40 Przepustnicy odcinającej DN 40 W celu płukania filtra wodą dobrano pompę płuczną: TP /2/3,0kW o parametrach: Q pł. =43 m 3 /h H pł. =16 mh 2 O P= 3,0 kw Pompa płuczna zamontowana będzie na jednej ramie zestawu hydroforowego pomp II stopnia. Zbiornik zapasu wody płucznej. Woda potrzebna do płukania filtrów pobierana będzie ze zbiornika na wodę czystą Zbiornik wyrównawczy wody czystej. Zbiornik wyrównawczy wody czystej ma za zadanie:

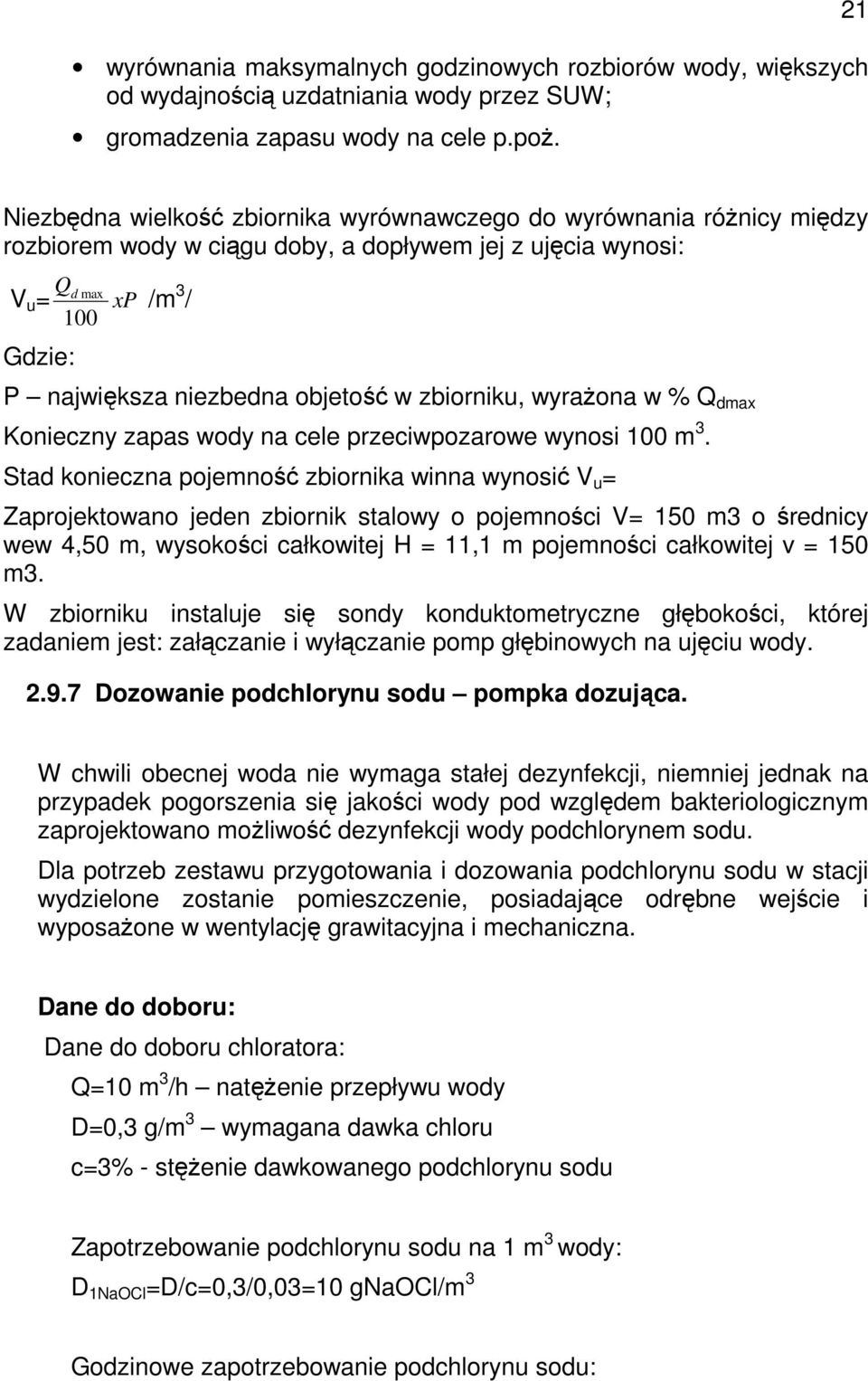

20 wyrównania maksymalnych godzinowych rozbiorów wody, większych od wydajnością uzdatniania wody przez SUW; gromadzenia zapasu wody na cele p.poŝ. 21 Niezbędna wielkość zbiornika wyrównawczego do wyrównania róŝnicy między rozbiorem wody w ciągu doby, a dopływem jej z ujęcia wynosi: Q V u = d max xp 100 /m 3 / Gdzie: P największa niezbedna objetość w zbiorniku, wyraŝona w % Q dmax Konieczny zapas wody na cele przeciwpozarowe wynosi 100 m 3. Stad konieczna pojemność zbiornika winna wynosić V u = Zaprojektowano jeden zbiornik stalowy o pojemności V= 150 m3 o średnicy wew 4,50 m, wysokości całkowitej H = 11,1 m pojemności całkowitej v = 150 m3. W zbiorniku instaluje się sondy konduktometryczne głębokości, której zadaniem jest: załączanie i wyłączanie pomp głębinowych na ujęciu wody Dozowanie podchlorynu sodu pompka dozująca. W chwili obecnej woda nie wymaga stałej dezynfekcji, niemniej jednak na przypadek pogorszenia się jakości wody pod względem bakteriologicznym zaprojektowano moŝliwość dezynfekcji wody podchlorynem sodu. Dla potrzeb zestawu przygotowania i dozowania podchlorynu sodu w stacji wydzielone zostanie pomieszczenie, posiadające odrębne wejście i wyposaŝone w wentylację grawitacyjna i mechaniczna. Dane do doboru: Dane do doboru chloratora: Q=10 m 3 /h natęŝenie przepływu wody D=0,3 g/m 3 wymagana dawka chloru c=3% - stęŝenie dawkowanego podchlorynu sodu Zapotrzebowanie podchlorynu sodu na 1 m 3 wody: D 1NaOCl =D/c=0,3/0,03=10 gnaocl/m 3 Godzinowe zapotrzebowanie podchlorynu sodu:

21 22 D NaOCl =Q* D 1NaOCl =10*10=100 gnaocl/h Zakładając, Ŝe 1g NaOCl=1 ml NaOCl oraz Ŝe, częstotliwość skoku pompki membranowej wynosi 100 impulsów na minutę tj imp./h otrzymujemy: D NaOCl = 1600 ml NaOCl/h)/(6000 imp./h)=0,02 ml./imp Zaprojektowano zestaw dozujący np. firmy Jesco dobrano zestaw dozujący MAGDOS DX sterowany elektronicznie. W skład zestawu wchodzą: - pompka Magdos DX - podstawka pod pompkę - mieszadło typu ubijak - zestaw czerpalny giętki SA 4/6 - czujnik poziomu NB/ABS - zawór dozujący IR 6/12 - wąŝ dozujący 10 mb - zbiornik dozowniczy 60 l Pompownia główna zestaw hydroforowy pomp II stopnia. Zestaw hydroforowy wyposaŝony będzie w wysokosprawne pompy ICL oraz pompę płuczną TP produkcji Grundfos. Proponuje się zastosowanie zestawu hydroforowego: ZH-ICL/M /1,5kW /7,5kW+TP /2/3,0kW (układ wyposaŝono w pompę rezerwową) ZałoŜone parametry pracy zestawu: Sekcja gospodarcza: Q= 16 m 3 /h wydajność zestawu bez pompy rezerwowej

22 23 H= 50 mh 2 O wysokość podnoszenia Sekcja gospodarcza: Q= 36 m 3 /h wydajność zestawu H= 50 mh 2 O wysokość podnoszenia Sekcja płuczna: Q=43 m 3 /h wydajność H=16 mh 2 O wysokość podnoszenia Pomiar wody. Do pomiaru natęŝenia przepływu wody w stacji uzdatniania wody oraz do sterowania procesem uzdatniania przyjęto wodomierze z nadajnikiem impulsów: - woda surowa: MWN 50 NKO, DN 50 (1 impuls/1m 3 ) - woda uzdatniona na sieć: MWN 80 NKO, DN 80, (1 impuls/1m 3 ) - woda płuczna: MWN 100 NKO, DN 100, (1 impuls/1m 3 ) Rozdzielnia technologiczna Rozdzielnica Technologiczna jest rozdzielnią zawierającą urządzenia pośrednie dla elementów elektrycznych Stacji Uzdatniania Wody. Zasilana jest z Rozdzielni Energetycznej napięciem 3x380V kablem pięcioŝyłowym. Zawiera ona w sobie zasilanie i sterowanie pompami głębinowymi, pompą płuczną, przepustnicami, elektrozaworami, dmuchawą. Znajdują się w niej równieŝ zabezpieczenia zwarciowe, róŝnicowo-prądowe i zabezpieczenia termiczne dla sterowanych urządzeń. Jest ona takŝe miejscem przyłączenia wszelkich elementów pomiarowo - kontrolnych takich jak czujnik poziomu wody w studni głębinowej, sygnalizatorów poziomu w zbiorniku retencyjnym wody uzdatnionej, wodomierzy oraz prądowych przetworników ciśnienia. Na drzwiach rozdzielni zamontowany jest panel dotykowy, dzięki któremu moŝemy sterować pracą całej Stacji z wyłączeniem Zestawu Hydroforowego i agregatu spręŝarkowego, które posiadają własne regulatory. Włączanie odpowiednich urządzeń następuje poprzez aparaturę łączeniową produkcji Moeller (kompaktowe wyłączniki silnikowe PKZM0, styczniki DILM) oraz przekaźniki R2M. Na szafie rozdzielni umieszczony jest kolorowy panel dotykowy 5,4 wraz z wykonanym HMI. Sterownik mikroprocesorowy.

23 Swobodnie programowalny sterownik typu S7 200 firmy Siemens słuŝy do sterowania pracą urządzeń stosowanych na Stacjach Uzdatniania Wody. Dzięki zastosowaniu pamięci typu Flash moŝliwe jest wykonywanie róŝnych funkcji sterujących zgodnych z wymaganiami Zamawiającego. Posiada on wejścia pomiarowe pozwalające na podłączenie róŝnych urządzeń pomiarowych takich jak ciśnieniomierze i przepływomierze co przy odpowiednim oprogramowaniu umoŝliwia realizację rozmaitych funkcji dodatkowych (pomiary i rejestracja ciśnień, przepływów, sygnalizacja przekroczeń i stanów awaryjnych itp.). 24 Zasada działania sterownika. Sterownik S7 200 firmy Siemens wystawia odpowiednie sygnały sterujące włączające i wyłączające określone urządzenia na podstawie sygnałów otrzymywanych z czujników poziomu wody, przepływomierzy, prądowych przetworników ciśnienia oraz programu wewnętrznego jak i wewnętrznego programowalnego zegara wyznaczającego rozpoczęcie procesu płukania. Podstawowe funkcje. Sterownik S7 200 firmy Siemens na podstawie sygnałów analogowych dostarczanych z czujników zewnętrznych (ciśnieniomierze, czujniki poziomu wody, wodomierze, sondy konduktometryczne i hydrostatyczne) realizuje rozmaite zadania: włącza i wyłącza pompy I stopnia w zaleŝności od poziomu wody w zbiorniku retencyjnym; podczas procesu płukania załącza zawory elektromagnetyczne doprowadzające powietrze do filtrów; zabezpiecza pompę płuczną przed suchobiegiem w przypadku, gdy poziom wody w zbiorniku retencyjnym obniŝy się poniŝej określonego poziomu lub przy braku przepływu mierzonego wodomierzem przy pompie płucznej; blokuje włączenie pompy płucznej jeŝeli układ elektryczny wykazuje awarię; steruje pracą przepustnic z napędem pneumatycznym przy filtrach; umoŝliwia odczyt aktualnych parametrów podczas pracy oraz przy zablokowanej moŝliwości włączenia urządzeń; umoŝliwia ręczne sterowanie poszczególnymi urządzeniami opcjonalnie umoŝliwia całodobowy monitoring stacji uzdatniania wody. Sterowanie pracą stacji.

24 Projektowana Stacja Uzdatniania Wody pracować ma całkowicie automatycznie. Pracą zarządzać będzie sterownik mikroprocesorowy swobodnie programowalny S7 200 firmy Siemens zapewniający automatyczne działanie procesów filtracji oraz płukania filtrów. Po przepompowaniu zadanej ilości wody ze studni głębinowych lub upłynięciu określonej liczby dni, sterownik realizuje automatycznie cały proces płukania ze wskazaniem na okres nocny. Pracą pomp pierwszego stopnia sterują sygnalizatory poziomu zawieszone w zbiorniku wyrównawczym. Pracą pomp stopnia drugiego steruje inny odrębny sterownik mikroprocesorowy IC2001 znajdujący się w wyposaŝeniu Zestawu Hydroforowego pomp II stopnia i utrzymujący ciśnienie wody na wyjściu ze stacji na stałym poziomie. 25 Praca w stacji w trybie uzdatniania wody. Na podstawie sygnałów z sygnalizatorów poziomów dokonywane jest napełnianie zbiornika retencyjnego pompami głębinowymi. Tłoczą one wodę ze studni głębinowych do budynku stacji i poprzez aerator, zespół filtrów do zbiornika retencyjnego. W zbiorniku retencyjnym znajdują się sygnalizatory poziomu wody odpowiedzialne za załączenie (bądź wyłączenie) pomp głębinowych. Podczas pracy pomp głębinowych dokonywany jest pomiar ilości przepompowanej wody. Uzdatniona woda znajdująca się w zbiorniku wyrównawczym pobierana jest przez sekcję I (sekcję gospodarczą) Zestawu Hydroforowego pomp II stopnia i tłoczona jest bezpośrednio w sieć wodociągową. Zestaw Hydroforowy jest zabezpieczony przed suchobiegiem sondą zawieszoną w zbiorniku wyrównawczym. Praca w trybie płukania. Proces płukania rozpoczyna się o ustawionej programowo godzinie płukania i upłynięciu określonej liczby dni bądź określonej zadanej ilości wody mierzonej wodomierzem za pompami głębinowymi na wejściu do Stacji. W początkowej fazie napełniane jest zbiornik retencyjny do poziomu maksymalnego. W następnej kolejności układ przechodzi do spustu wody z pierwszego filtru. Po spuszczeniu wody następuje otwarcie odpowiednich przepustnic i rozpoczyna się płukanie (wzruszenie złoŝa) filtru powietrzem z dmuchawy, po czym filtr płukany jest wodą przy innym odpowiednim ustawieniu przepustnic. W następnej kolejności woda tłoczona jest poprzez filtr do odstojnika stabilizując złoŝe. Po zakończeniu powyŝszych procedur układ kończy płukanie filtra nr 1 i przechodzi do płukania kolejnych filtrów w identyczny sposób wg ustalonej procedury. Po zakończeniu płukania filtrów następuje przejście do pracy w trybie uzdatniania.

25 Rozdzielnia pneumatyczna. Rozdzielnia pneumatyczna realizuje proces przygotowania powietrza do aeracji i zasilania siłowników. W jej skład wchodzą: - filtr powietrza - filtro-reduktor - filtr mgły olejowej - zawór dławiąco-zwrotny - zawór elektromagnetyczny - zawór odcinający - reduktor - manometry - rotametr - czujnik ciśnienia powietrza zasilającego siłowniki 26 Wszystkie elementy rozdzielni pneumatycznej umieszczone są w przeszklonej szafie o wymiarach 800x600x200 mm Osuszacz powietrza. Dobrano dwa osuszacze typ WDH 201 prod. Aerial/instaCompakt. Zadaniem urządzenia jest obniŝenie wilgotności powietrza w pomieszczeniu SUW celem wyeliminowania wykraplanie się pary wodnej na zbiornikach i instalacji, a co za tym idzie, zmniejszenie korozji urządzeń i konstrukcji oraz poprawę warunków pracy elementów automatyki stacji.

26 Stacja uzdatniania wody instalacja elektryczna. Projekt zasilania energetycznego oraz instalacji elektrycznych zawarty w jest odrębnym tomie niniejszego projektu Sterowanie i sygnalizacja. Projektowana Stacja Uzdatniania Wody pracować ma całkowicie automatycznie. Pracą zarządzać będzie sterownik mikroprocesorowy swobodnie programowalny S7 200 firmy Siemens zapewniający automatyczne działanie procesów filtracji oraz płukania filtrów. Po przepompowaniu zadanej ilości wody ze studni głębinowych lub upłynięciu określonej liczby dni, sterownik realizuje automatycznie cały proces płukania ze wskazaniem na okres nocny. Pracą pomp pierwszego stopnia sterują sygnalizatory poziomu zawieszone w zbiorniku wyrównawczym. Pracą pomp stopnia drugiego steruje inny odrębny sterownik mikroprocesorowy IC2001 znajdujący się w wyposaŝeniu Zestawu Hydroforowego pomp II stopnia i utrzymujący ciśnienie wody na wyjściu ze stacji na stałym poziomie. Sterownik mikroprocesorowy. Swobodnie programowalny sterownik typu S7 200 firmy Siemens słuŝy do sterowania pracą urządzeń stosowanych na Stacjach Uzdatniania Wody. Dzięki zastosowaniu pamięci typu Flash moŝliwe jest wykonywanie róŝnych funkcji sterujących zgodnych z wymaganiami Zamawiającego. Posiada on wejścia pomiarowe pozwalające na podłączenie róŝnych urządzeń pomiarowych takich jak ciśnieniomierze i przepływomierze co przy odpowiednim oprogramowaniu umoŝliwia realizację rozmaitych funkcji dodatkowych (pomiary i rejestracja ciśnień, przepływów, sygnalizacja przekroczeń i stanów awaryjnych itp.). Sterownik S7 200 firmy Siemens wystawia odpowiednie sygnały sterujące włączające i wyłączające określone urządzenia na podstawie sygnałów otrzymywanych z czujników poziomu wody, przepływomierzy, prądowych przetworników ciśnienia oraz programu wewnętrznego jak i wewnętrznego programowalnego zegara wyznaczającego rozpoczęcie procesu płukania. Sterownik S7 200 firmy Siemens na podstawie sygnałów analogowych dostarczanych z czujników zewnętrznych (ciśnieniomierze, czujniki poziomu

27 wody, wodomierze, sondy konduktometryczne i hydrostatyczne) realizuje rozmaite zadania: włącza i wyłącza pompy I stopnia w zaleŝności od poziomu wody w zbiorniku retencyjnym; podczas procesu płukania załącza zawory elektromagnetyczne doprowadzające powietrze do filtrów; zabezpiecza pompę płuczną przed suchobiegiem w przypadku, gdy poziom wody w zbiorniku retencyjnym obniŝy się poniŝej określonego poziomu lub przy braku przepływu mierzonego wodomierzem przy pompie płucznej; blokuje włączenie pompy płucznej jeŝeli układ elektryczny wykazuje awarię; steruje pracą przepustnic z napędem pneumatycznym przy filtrach; umoŝliwia odczyt aktualnych parametrów podczas pracy oraz przy zablokowanej moŝliwości włączenia urządzeń; umoŝliwia ręczne sterowanie poszczególnymi urządzeniami opcjonalnie umoŝliwia całodobowy monitoring stacji uzdatniania wody Warunki gruntowo wodne. Z przeprowadzonego własnego rozpoznania geotechnicznego, przeprowadzonego na potrzeby niniejszego projektu, wynika, Ŝe w bezpośrednim podłoŝu projektowanej lokalizacji stacji uzdatniania i zbiornika wyrównawczego wody występują proste korzystne warunki gruntowe. PodłoŜe stanowią tutaj nośne grunty serii piaszczysto - Ŝwirowej, w stanie średniozagęszczonym do średniozagęszczonego z pogranicza zagęszczonego.. Występowania wód gruntowych, czy teŝ podziemnych nie stwierdzono w północnej części m. Słone, w tym do głęb. 6,0m ppt. w bezpośrednim podłoŝu rejonu zamierzonej lokalizacji stacji uzdatniania i zbiornika wyrównawczego wody. Warunki wodne są mało korzystne do niekorzystnych, a nawet bardzo niekorzystnych, ze względu na płytkie, czy teŝ bardzo płytkie występowanie wód gruntowych i podziemnych tj. o zwierciadle swobodnym, bądź teŝ lekko naporowym. Wodoprzewodność gruntów w podłoŝu, będąca następstwem mocno zróŝnicowanego uziarnienia i róŝnego stopnia zaglinienia, czy teŝ zailenia gruntów niespoistych, jest takŝe bardzo zróŝnicowana. W analizowanym fragmencie przestrzeni geologicznej występują dwie warstwy wodonośne poziomu czwartorzędowego, pierwsza i druga. Pierwsza warstwa wodonośna posiada swobodne lustro wody, które stabilizuje się na głębokości 5,0 m ppt (rzędna 97,45 m npt) posiada miąŝszość około 1 metra i stanowić moŝe jedynie źródło wody dla studni kopalnych.

28 Druga warstwa wodonośna, ujęta w otworze dokumentowanym, posiada napięte zwierciadło wody, które stabilizuje się na głębokości 11,04 m ppt (rzędna 91,41 m npt). Spadek lustra wody jest na północny zachód i wynosi on I = 0,026 a więc jest bardzo duŝy. Fakt ten związany jest ze strefa brzegową przepływ wody z Wału Zielonogórskiego (wypiętrzonego glacitektoniczne) na powierzchnię sandrowo kemową. Z danych archiwalnych wynika, Ŝe warstwa na terenie kemowo sandrowym posiada znaczne rozprzestrzenienie. Natomiast w obrębie Wału jest wyraźnie zaburzona glacitektoniczne co moŝe ograniczyć jej zasięg przestrzenny. Zasilanie warstwy wodonośnej odbywa się przez infiltrację opadów (ograniczoną) oraz spływ i zasilanie na terenie Wału Zielonogórskiego, które jest zapewne znaczne. 29

29 30 BRANśA SANITARNA 1. Ogrzewanie stacji ogrzewacze. Do ogrzewania przewidziano ogrzewacze elektryczne panelowe moc pobierana N = 4,5 kw. Sterowanie ogrzewaczy termostatami. Rozmieszczenie ogrzewaczy jest następujące: - hala filtrów 2,5 kw 1 szt. x 1,5 kw i 1 szt. x 1,0 kw, - węzeł WC 1,0 kw 1 szt. x 1,0 kw, - pomieszczenie dezynfekcji /chlorownia/ - 1,0 kw 1 szt. x 1,0 kw, 2. Wentylacja budynku stacji uzdatniania wody Hala filtrów. Ilość wymian 2 wymiany / h Kubatura 108,9 m 3 Q = 2 x 108,9 m 3 = 217,8 m 3 /h Nawiew przez infiltrację. Wywiew zaprojektowano dwa wentylatory dynamiczno - powietrzne typu Aeromatic U 160 na podstawie okrągłej dachowej typ B/III Węzeł WC. Kubatura 11m 3. Dla pomieszczenia węzła WC przyjmuje się 50,0 m 3 do wymiany. Nawiew przez infiltrację, a kabina WC przez kratkę nawiewną w drzwiach. Wywiew przez wentylator dynamiczno - powietrzny typu Aeromatic G 100 na podstawie okrągłej dachowej typ B/III. Dodatkowo projektuje się wentylator wyciągowy w WC /dla pomieszczenia sanitarnego/, który będzie włączał się w chwili zapalenia światła w pomieszczeniu Pomieszczenie dezynfekcji /chlorownia/. Ilość wymian 3 wymiany /h grawitacyjnie + 10 wymian / h mechanicznie. Kubatura 11,3 m 3. Q = 3 x 11,3 = 33,9 m 3 /h Nawiew przez projektowaną kratkę nawiewną w zewnętrznej ścianie /nad posadzką/.

30 Zaprojektowano wentylację mechaniczną poprzez wentylator dynamiczno - powietrzny typu Aeromatic U 160 na podstawie okrągłej dachowej typ B/III z przewodem wentylacyjnym zakończonym 50 cm nad posadzką z regulacją od podstawy dachowej. Wydajność wentylatora wynosi 125 m 3 /h> 10 x 11,3 = 113,0 m 3 /h Instalacje wodociągowe i spręŝonego powietrza w stacji uzdatniania wody. Prefabrykacja orurowania zestawów filtra, aeratora, dmuchawy i zestawu pompowego powinna być realizowana w warunkach stabilnej produkcji na hali produkcyjnej. Całkowity montaŝ zestawów układu technologicznego i rurociągów spinających wraz z próbą szczelności powinien odbyć się przed wysyłką urządzeń na obiekt. Na obiekt dostarczane jest kompletne, wstępnie zmontowane urządzenie po pomyślnym przejściu prób. Orurownie stacji wykonać z rur i kształtek ze stali odpornej na korozję gatunku X5CrNi (1.4301) zgodnie z PN-EN Dla zapewnienia odpowiednich warunków higienicznych (eliminacja osadzania się zanieczyszczeń w miejscu rozgałęzienia) i stabilnego przepływu medium (obliczenia hydrauliczne stacji wykonano dla wyŝej przyjętego rozwiązania) przy wykonywaniu rozgałęzień rur naleŝy zastosować technologię wyciągania szyjek metodą obróbki plastycznej. Połączenia realizować za pomocą zamkniętych głowic do spawania orbitalnego, powszechnie stosowanych w budowie instalacji ze stali odpornych na korozję dla przemysłu spoŝywczego, farmaceutycznego, chemicznego itp., zapewniających: dobrą ochronę lica i grani spoiny ze względu na zamkniętą budowę głowicy spawalniczej, powtarzalność parametrów spawania, minimalną ilość niezgodności spawalniczych, potwierdzenie odpowiedniej jakości spoin przez wydruk parametrów spawania. 4. Kanalizacja w obrębie budynku stacji wodociągowej. Kanalizacje projektuje się z rur kanalizacyjnych PVC: a) Główne pomieszczenie technologiczne stacji. Odprowadzenie wód spustowych z płukania filtrów oraz odpływy z kratek ściekowych odprowadzających ewentualne przecieki z nieszczelności; rurociągi PVC śr. 0,10 i śr. 0,15 do odstojnika popłuczyn. b) Pomieszczenie chloratora. Odprowadzenie z kratki ściekowej i umywalki do neutralizatora; rurociąg PVC śr. 0,10. c) Pomieszczenie WC. Projektuje się kanalizację z rur PVC odbierającą ścieki z miski ustępowej, umywalki i kratki ściekowej; rurociągi PVC śr. 0,10.

31 5. Odstojnik popłuczyn odprowadzenie wód popłucznych. Zadaniem odstojnika popłuczyn jest sklarowanie wód popłucznych z płukania filtra. Przewiduje się minimalny czas na odstanie wody popłucznej w odstojniku 4 godziny. Czas ten moŝe być regulowany i wynikać będzie z programu płukania filtrów, nastawionego podczas rozruchu technologicznego stacji uzdatniania wody. 6. Zbiornik szczelny bezodpływowy. Ścieki z pomieszczenia dezynfekcji /chlorowni/ odprowadzane będą do neutralizatora. 32

32 33 BRANśA BUDOWLANA 1. Stacja uzdatniania wody. Budynek stacji uzdatniania wody zaprojektowano jako stalowy o konstrukcji lekkiej. Wewnątrz budynku zaprojektowano następujące pomieszczenia: halę filtrów, pomieszczenie chlorowni, pomieszczenie WC. Budynek Stacji uzdatniania wody zaprojektowano na działce 66/4. Powierzchnia zabudowy 42,9 m 2, Wymiary 7,15 x 6,0 m, Wysokość pomieszczeń 3,50 m, Wysokość zewnętrzna 4,00 m, Kubatura poszczególnych pomieszczeń: hala filtrów 108,9 m 3, pomieszczenie chlorowni 11,3 m 3, pomieszczenie WC 11 m Zbiornik wyrównawczy stalowy V = 150 m 3 Zbiornik stalowy na wodę o poj. zlokalizowano 66/4. Zadanie zbiornika wyrównawczego będzie polegało na wyrównywaniu nierówności rozbiorów wody zarówno podczas trwania poŝaru jak i rozbiorów na cele bytowo gospodarcze w godzinach maksymalnego rozbioru. Roboty budowlane przy posadowieniu i ociepleniu obejmują w swym zakresie: wykonanie okrągłego fundamentu betonowego o średnicy φ 4,5 m z betonu B 15 o łącznej grubości 100 cm, ocieplenie zbiornika wełna mineralną SUPERROCK gr. 5 cm. 3. Budynek stacji uzdatniania wody konstrukcja.

33 Konstrukcja budynku stalowa, spawana przestrzennie, tworząca szkielet obiektu, zabezpieczona antykorozyjnie poprzez cynkowania i malowanie kolor biały. Fundament betonowy z betonu B 15 zagłębiony 0,8 m poniŝej terenu i wystający 30 cm powyŝej terenu. Pod słupki konstrukcji stacji stopy betonowe o wym. 30 cmx30 cm między nimi ławy szer. 20 cm. Ściany z płyt warstwowych typu metalplast ISHOTERM SCs 100 z wypełnieniem styropianem (,,U =0,35 W/m 2 K), kolor biały (RAL 9010). Ścianki działowe z płyty warstwowej typu metalpalst ISHOTERM SCs 60 z wypełnieniem styropianowym, kolor biały (RAL 9010). Dach z płyty warstwowej typu metalplast ISHOTERM Ds. 140 z wypełnieniem styropianowym ( U =0,36 W/m 2 K), kolor biały (RAL 9010). Podłogę wykonać kolejno: Zagęszczona podsypka piaskowa gr. 20 cm Polewka betonowa B 15 gr 10 cm PodłoŜe betonowe B 15 zbrojone siatka 20x20 cm z prętów śr 3 mm, gr 10 cm Izolacja przeciwwilgociowa folia HDPE Jastrych 3,5 cm ze spadkiem w kierunku kratek podłogowych Płytki posadzkowe,,gres Stolarka okien z profili PCV, kolor biały, przeszklona szkłem zespolonym Thermoflat (,,U = 1,1 W/m 2 K). Drzwi zewnętrzne stalowe, ocieplane, pełne białe o wym. 0,9x2,0 m. Brama dwuskrzydłowa z płyty warstwowej, biała, zamek o wym. 2,0x2,0 m Drzwi wewnętrzne białe, płycinowe o wym. 9,0x2,0 m Zbiornik wyrównawczy konstrukcja. Zbiornik wyrównawczy stalowy o pojemności V =150 m 3 zlokalizowano na działce 66/4 Roboty budowlane przy posadowieniu i ociepleniu zbiornika obejmują swym zakresie: Wykonanie okrągłego fundamentu betonowego o średnicy φ 450 cm z betonu B 15 o łącznej grubości 100 cm. Płytę zagłębić 80 cm pod teren i wykonać ją na podsypce piaskowo Ŝwirowej o gr. 0,20 m, J D = 0,7. W płycie wykonać wycięcie na całej grubości o wym. 160x50 cm, w miejscu wyprowadzenia rurociągów, Ocieplenie zbiornika wełną mineralną SUPERROCK gr. 5 cm ściągnięta Ŝyłką nylonową. Poszycie z blachy falistej aluminiowej gr. 0,45 mm, wysokość fali 18mm, arkusze 886 x 6300, na łatach sosnowych impregnowanych 5/5 cm w rozstawie 836 mm. Łączniki
