1. Dane ogólne 2. Istniejący stan zagospodarowania 3. Projektowane zagospodarowanie

Transkrypt

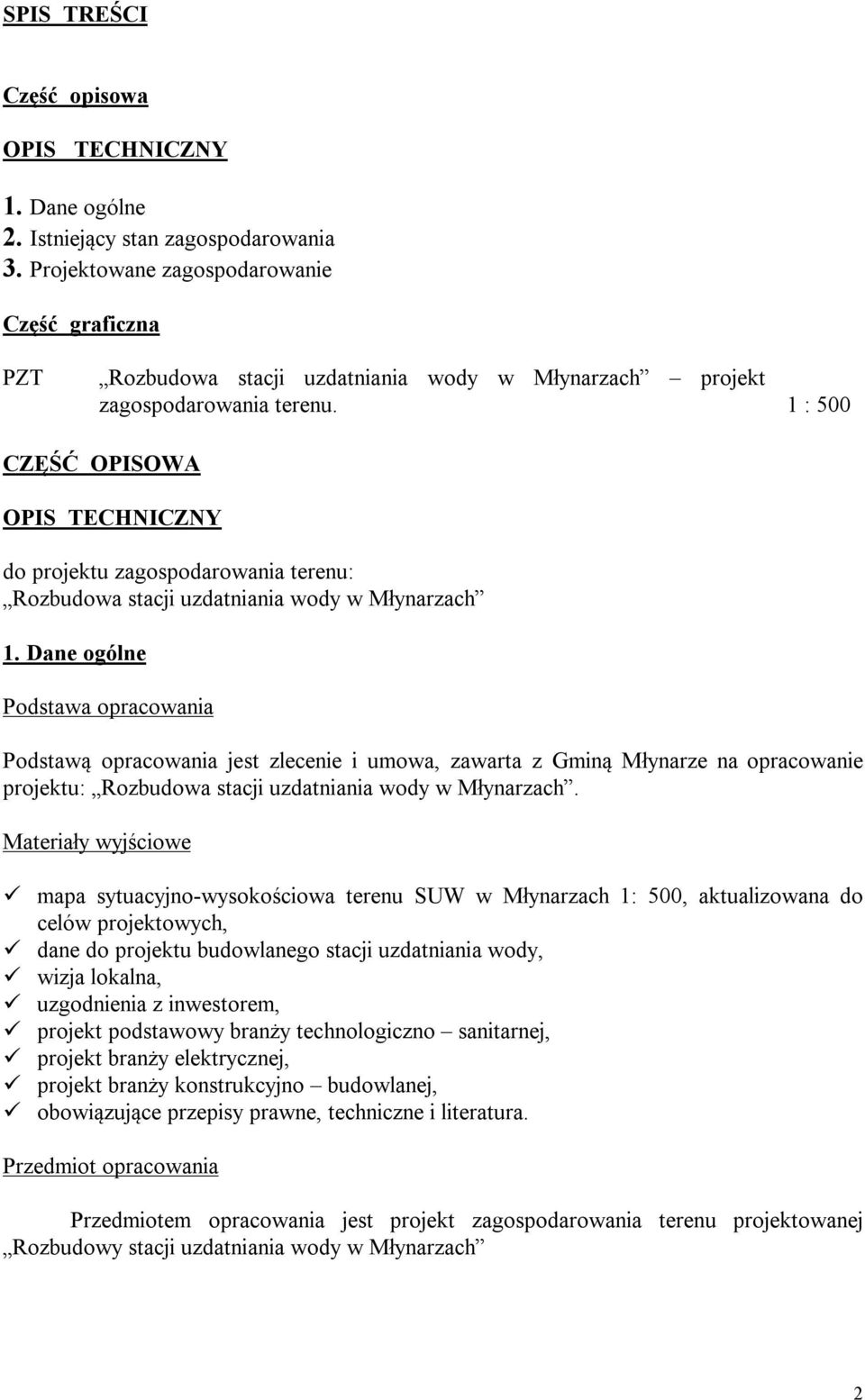

1 SPIS TREŚCI Część opisowa Część graficzna PZT Rozbudowa stacji uzdatniania wody w Młynarzach projekt zagospodarowania terenu. 1 : 500 CZĘŚĆ OPISOWA do projektu zagospodarowania terenu: Rozbudowa stacji uzdatniania wody w Młynarzach Podstawa opracowania Podstawą opracowania jest zlecenie i umowa, zawarta z Gminą Młynarze na opracowanie projektu: Rozbudowa stacji uzdatniania wody w Młynarzach. Materiały wyjściowe mapa sytuacyjno-wysokościowa terenu SUW w Młynarzach 1: 500, aktualizowana do celów projektowych, dane do projektu budowlanego stacji uzdatniania wody, wizja lokalna, uzgodnienia z inwestorem, projekt podstawowy branży technologiczno sanitarnej, projekt branży elektrycznej, projekt branży konstrukcyjno budowlanej, obowiązujące przepisy prawne, techniczne i literatura. Przedmiot opracowania Przedmiotem opracowania jest projekt zagospodarowania terenu projektowanej Rozbudowy stacji uzdatniania wody w Młynarzach 2

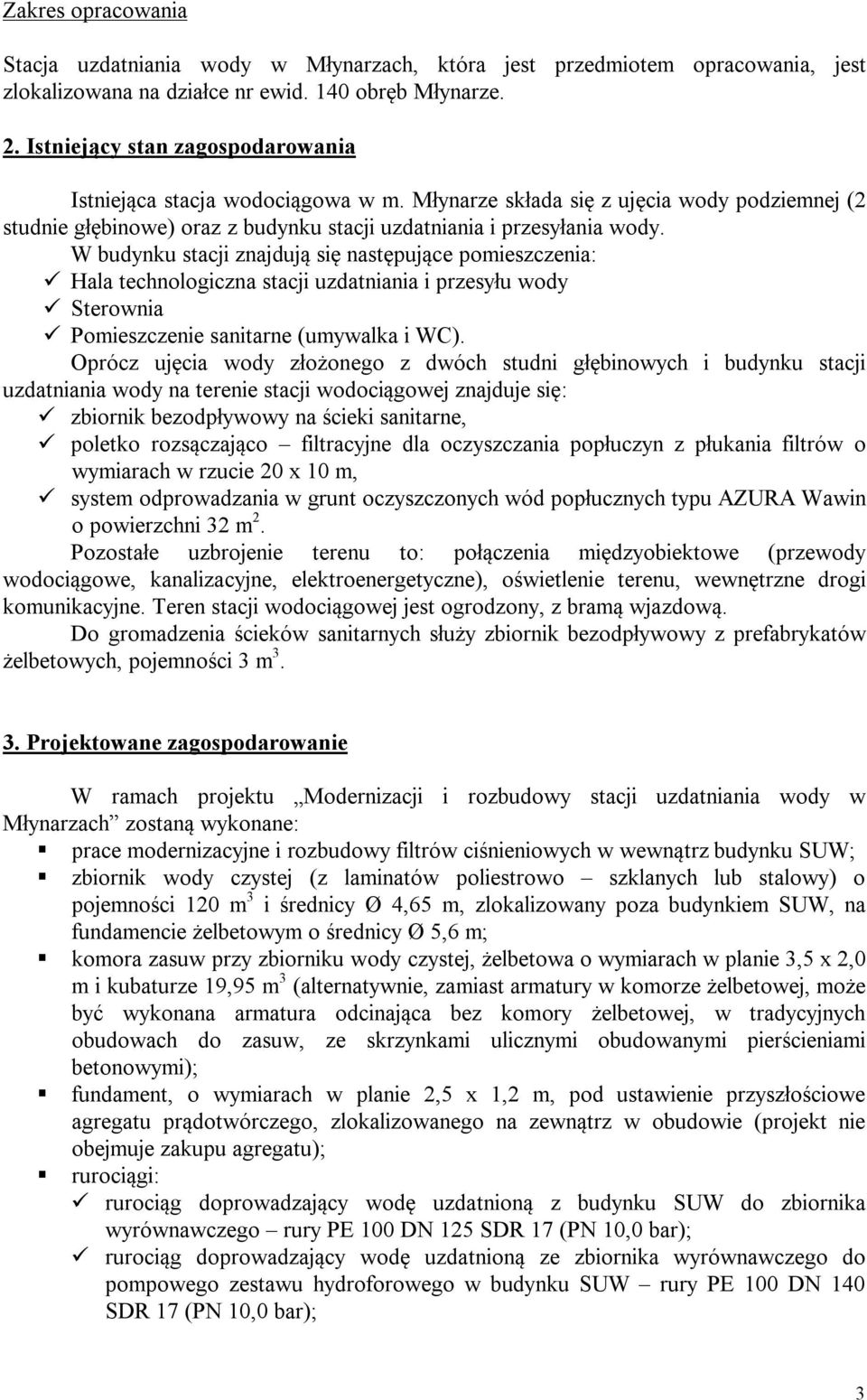

2 Zakres opracowania Stacja uzdatniania wody w Młynarzach, która jest przedmiotem opracowania, jest zlokalizowana na działce nr ewid. 140 obręb Młynarze. Istniejąca stacja wodociągowa w m. Młynarze składa się z ujęcia wody podziemnej (2 studnie głębinowe) oraz z budynku stacji uzdatniania i przesyłania wody. W budynku stacji znajdują się następujące pomieszczenia: Hala technologiczna stacji uzdatniania i przesyłu wody Sterownia Pomieszczenie sanitarne (umywalka i WC). Oprócz ujęcia wody złożonego z dwóch studni głębinowych i budynku stacji uzdatniania wody na terenie stacji wodociągowej znajduje się: zbiornik bezodpływowy na ścieki sanitarne, poletko rozsączająco filtracyjne dla oczyszczania popłuczyn z płukania filtrów o wymiarach w rzucie 20 x 10 m, system odprowadzania w grunt oczyszczonych wód popłucznych typu AZURA Wawin o powierzchni 32 m 2. Pozostałe uzbrojenie terenu to: połączenia międzyobiektowe (przewody wodociągowe, kanalizacyjne, elektroenergetyczne), oświetlenie terenu, wewnętrzne drogi komunikacyjne. Teren stacji wodociągowej jest ogrodzony, z bramą wjazdową. Do gromadzenia ścieków sanitarnych służy zbiornik bezodpływowy z prefabrykatów żelbetowych, pojemności 3 m 3. W ramach projektu Modernizacji i rozbudowy stacji uzdatniania wody w Młynarzach zostaną wykonane: prace modernizacyjne i rozbudowy filtrów ciśnieniowych w wewnątrz budynku SUW; zbiornik wody czystej (z laminatów poliestrowo szklanych lub stalowy) o pojemności 120 m 3 i średnicy Ø 4,65 m, zlokalizowany poza budynkiem SUW, na fundamencie żelbetowym o średnicy Ø 5,6 m; komora zasuw przy zbiorniku wody czystej, żelbetowa o wymiarach w planie 3,5 x 2,0 m i kubaturze 19,95 m 3 (alternatywnie, zamiast armatury w komorze żelbetowej, może być wykonana armatura odcinająca bez komory żelbetowej, w tradycyjnych obudowach do zasuw, ze skrzynkami ulicznymi obudowanymi pierścieniami betonowymi); fundament, o wymiarach w planie 2,5 x 1,2 m, pod ustawienie przyszłościowe agregatu prądotwórczego, zlokalizowanego na zewnątrz w obudowie (projekt nie obejmuje zakupu agregatu); rurociągi: rurociąg doprowadzający wodę uzdatnioną z budynku SUW do zbiornika wyrównawczego rury PE 100 DN 125 SDR 17 (PN 10,0 bar); rurociąg doprowadzający wodę uzdatnioną ze zbiornika wyrównawczego do pompowego zestawu hydroforowego w budynku SUW rury PE 100 DN 140 SDR 17 (PN 10,0 bar); 3

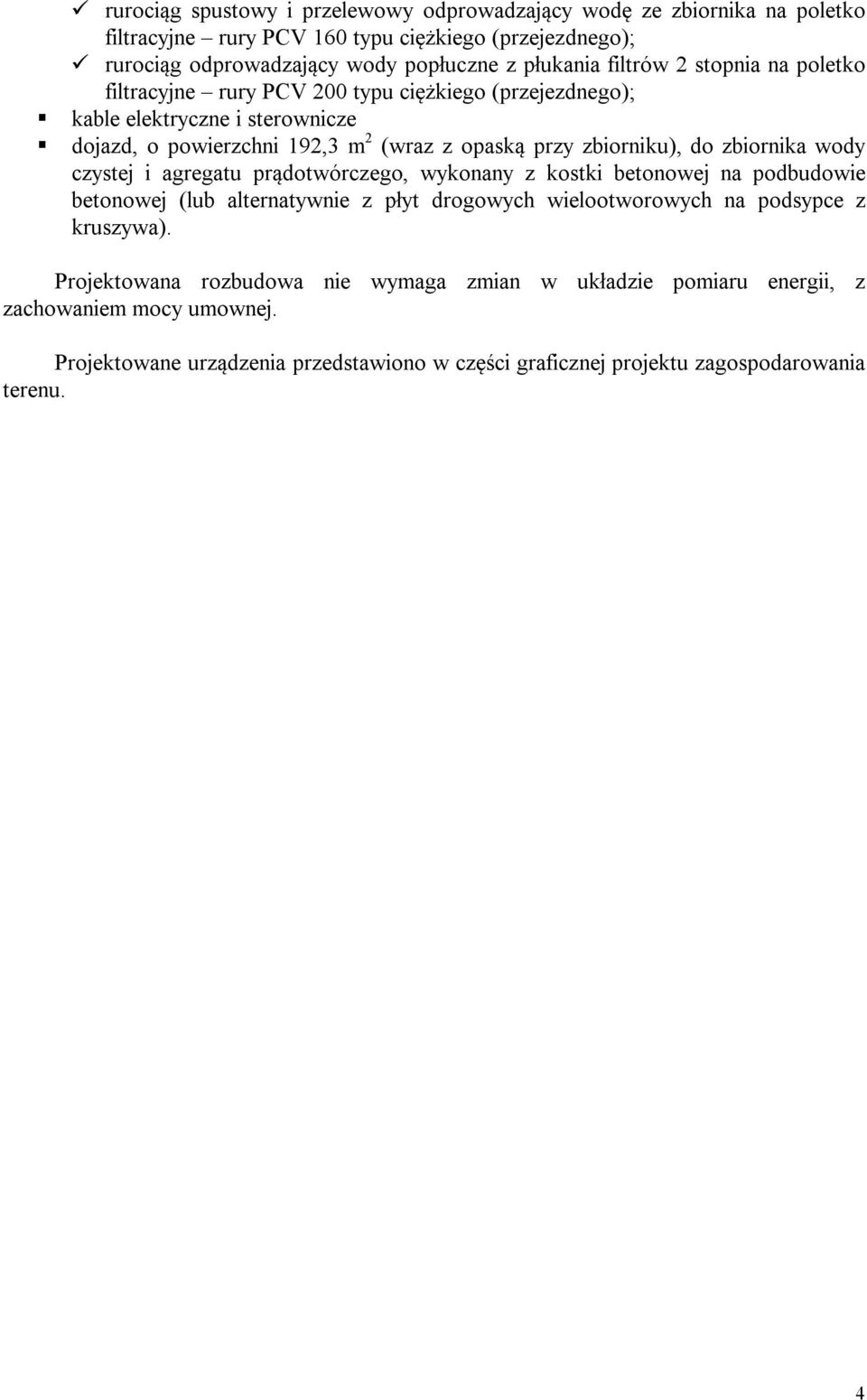

3 rurociąg spustowy i przelewowy odprowadzający wodę ze zbiornika na poletko filtracyjne rury PCV 160 typu ciężkiego (przejezdnego); rurociąg odprowadzający wody popłuczne z płukania filtrów 2 stopnia na poletko filtracyjne rury PCV 200 typu ciężkiego (przejezdnego); kable elektryczne i sterownicze dojazd, o powierzchni 192,3 m 2 (wraz z opaską przy zbiorniku), do zbiornika wody czystej i agregatu prądotwórczego, wykonany z kostki betonowej na podbudowie betonowej (lub alternatywnie z płyt drogowych wielootworowych na podsypce z kruszywa). Projektowana rozbudowa nie wymaga zmian w układzie pomiaru energii, z zachowaniem mocy umownej. Projektowane urządzenia przedstawiono w części graficznej projektu zagospodarowania terenu. 4
