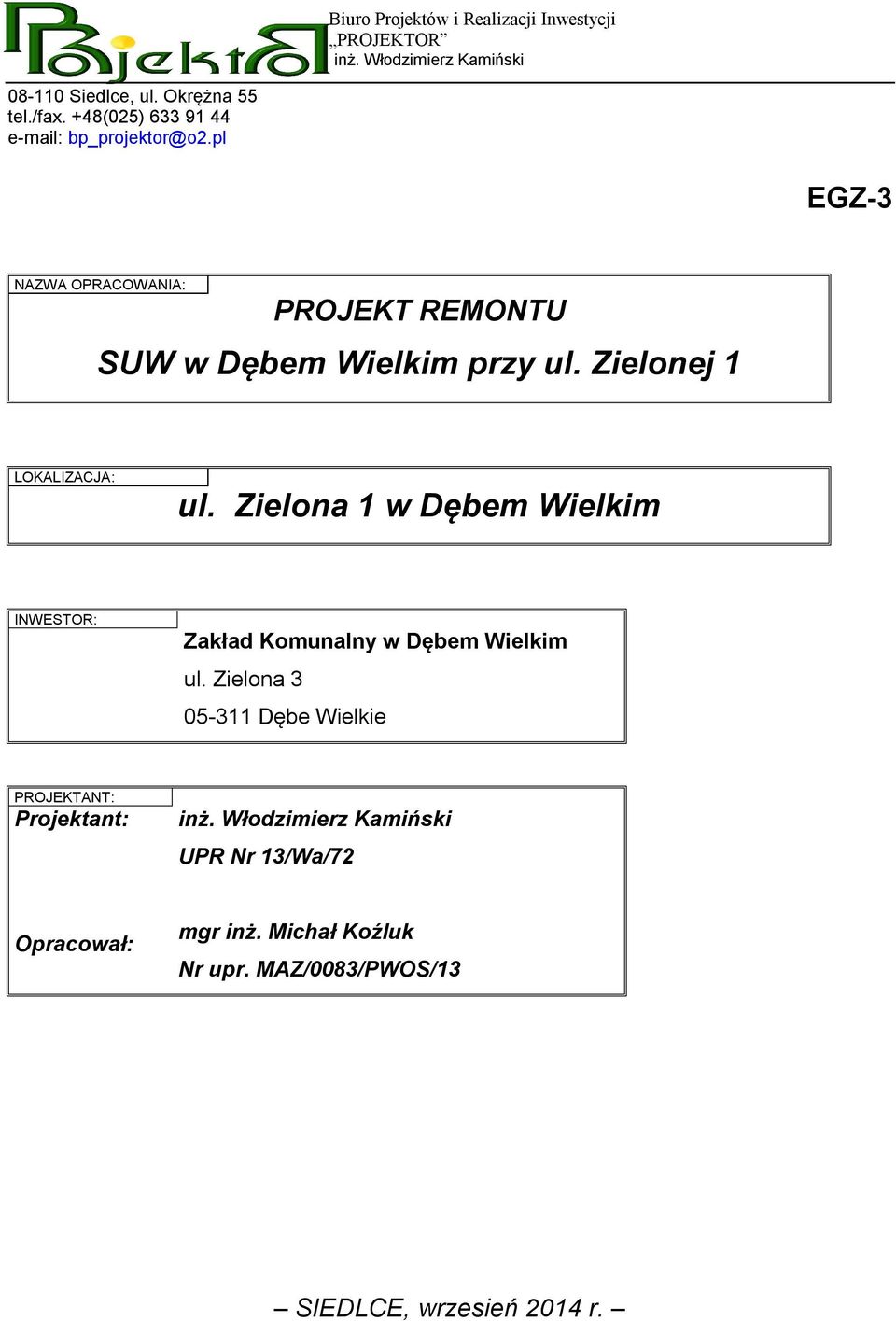

1 Biuro Projektów i Realizacji Inwestycji PROJEKTOR inż. Włodzimierz Kamiński Siedlce, ul. Okrężna 55 tel./fax. +48(05) bp_projektor@o.pl EGZ- NAZWA OPRACOWANIA: PROJEKT REMONTU SUW w Dębem Wielkim przy ul. Zielonej 1 LOKALIZACJA: ul. Zielona 1 w Dębem Wielkim INWESTOR: Zakład Komunalny w Dębem Wielkim ul. Zielona Dębe Wielkie PROJEKTANT: Projektant: inż. Włodzimierz Kamiński UPR Nr 1/Wa/7 Opracował: mgr inż. Michał Koźluk Nr upr. MAZ/008/PWOS/1 SIEDLCE, wrzesień 014 r.

2 PROJEKT REMONTU SUW W DĘBEM WIELKIM PRZY UL. ZIELONEJ 1 STRONA -- Spis treści 1.0 Podstawa opracowania....0 Zakres opracowania....0 Sprawdzenie doboru aeratora....1 Obliczenie ilość powietrza doprowadzanego do aeratora Sprawdzenie zamontowanych filtrów do odżelaziania i odmanganiania wody Wymiana złoża w filtrach Sprawdzenie płukania filtrów Sprawdzenie płukania filtra powietrzem Regeneracja filtrów Dobór osuszacza Rozdzielnia pneumatyczna Sterowanie pracą technologii uzdatniania wody Zakres prac do wykonania w ramach remontu SUW Załączniki 1. Wnioski dotyczące sposobu realizacji uzdatniania wody str. 9. Charakterystyka wody surowej i oczyszczonej przez istn. system str. 10. Charakterystyka parametrów wody metoda I str Charakterystyka parametrów wody metoda II str Wnioski dotyczące sposobu realizacji uzdatniania wody str Karta, atest higieniczny na złoże wypełniające filtr ciśnieniowy str Deklaracja zgodności Ecopol Sp. z o. o. str Charakterystyka pracy dmuchawy SC40A str Charakterystyka pracy pompy płuczącej NB /19 str Kserokopia uprawnień projektanta str Wpis projektanta do MOIIB w Warszawie str. 0 Rysunki 1A. Plan orientacyjny str Rzut hali SUW skala 1:50 str.. Schemat aeratora 1800mm str.. Schemat filtra ciśnieniowego 1800mm str Schemat rozdzielni pneumatycznej str. 5

3 PROJEKT REMONTU SUW W DĘBEM WIELKIM PRZY UL. ZIELONEJ 1 STRONA -- Opis i obliczenia techniczne do projektu remontu SUW w Dębem Wielkim 1.0 Podstawa opracowania Umowa zawarta pomiędzy Zakładem Komunalnych w Dębem Wielkim reprezentowanym przez Grażynę Pechcin Dyrektora Zakładu Komunalnego w Dębem Wielkim zwanym dalej Zamawiającym a Biurem Projektów i Realizacji Inwestycji PROJEKTOR w Siedlcach inż. Włodzimierz Kamiński, ul. Okrężna 55, Siedlce zwanym dalej Wykonawcą Dokumentacja technologii uzdatniania wody opracowana przez Pracownię Projektową Technologii Wody i Ścieków P PLUS P Warszawa ul. Gwiaździsta 1 m.1 Dokumentacja badań technologicznych wody wykonana przez Przedsiębiorstwo Geologiczne POLGEOL SA, Warszawa ul. Berezyńska 9 Wizja projektanta na miejscu SUW.0 Zakres opracowania Niniejsze opracowanie obejmuje Sprawdzenie doboru istniejących urządzeń do uzdatniania i płukania filtrów Dobór złoża filtracyjnego do usuwania żelaza i manganu Dobór osuszacza powietrza.0 Sprawdzenie doboru aeratora Wydajność max. SUW wynosi 5m /h. Zamontowany aerator 1800mm o pojemności V=5,0m. Zalecany czas napowietrzania t=5min=00sek. 5 V Q* t *00,08m 600 Zamontowany aerator 1800mm posiada objętość V=5,0m. V Q 5,0*600 5 Rzeczywisty czas kontaktu t 76,sek 1,7min. Zaleca się dokładne oczyszczenie istniejącego aeratora i zamontowanie w nim do 50% jego pojemności pierścieni Białeckiego

4 PROJEKT REMONTU SUW W DĘBEM WIELKIM PRZY UL. ZIELONEJ 1 STRONA -4- Powierzchnia aeratora F=,54x1,5m=,81m Vp=50%*,81=1,91m pierścieni Na 1m montuje się 6500szt. pierścieni Ilość pierścieni do uzupełnienia wynosi N=1,91x6500=1415sztuk Dostawcą pierścieni może być np. firma Kotłorembud Sp. J. Bydgoszcz ul. Solna 0 tel. cent Obliczenie ilość powietrza doprowadzanego do aeratora Ilość powietrza doprowadzanego do aeratora wynosi 10% natężenia przepływu wody tj. 10%x5m /h=,5m /h. Zamontowana sprężarka ze zbiornikiem V=10dm Atlas Copco typ SFSTD i wydajności Q=14,4m /h Hpn=0,8MPa, Ns=,kW jest wystarczająca do napowietrzania wody. Istniejąca sprężarka zapewni dostarczenie powietrza do rozdzielni pneumatycznej do sterowania automatycznego przepustnicami przy filtrach. 4.0 Sprawdzenie zamontowanych filtrów do odżelaziania i odmanganiania wody Wydajność max. SUW wynosi 5m /h. Średnica zamontowanych filtrów 1,8m, i H walczaka=1500mm. Powierzchnia filtra: * d,14*1,8 F1, 54m 4 4 Prędkość filtracji: v Q 5 9,84m h F,54 / Zgodnie z dokumentacją badań technologicznych wody, pozytywne wyniki oczyszczania otrzymuje się przy prędkości v=5-15m/h przy zastosowaniu filtra katalityczno żwirowego. Podobne wyniki otrzymano przy złożu katalitycznym marki Defeman i Brausztyn. Zasypanie złoża należy wykonać zgodnie z załączonym rysunkiem. 4.1 Wymiana złoża w filtrach Obliczanie ilości złożą filtracyjnego dla filtrów 1800mm F * d 4,14*,4,54m 4

5 PROJEKT REMONTU SUW W DĘBEM WIELKIM PRZY UL. ZIELONEJ 1 STRONA -5- Objętość złoża katalitycznego wynosi V,54*0,5 1,7 1,0m Projektuje się wymianę złoża w dwóch odżelaziaczach V *1,0,60,0m Złoże G-1,0 4,0mm 5cm,54*0,5*=1,7m 1,0m 0,5,0mm 5cm,54*0,5*=1,7m 1,0m Złoże kwarcowe,0 5,0mm gr. 15cm,54*0,15*=0,76m,0,0mm gr. 15cm,54*0,15*=0,76m 0,8 1,4mm gr. 50cm,54*0,50*=,54m Przed zasypaniem złoża należy wymienić dysze filtra w ilości 156 sztuk. 5.0 Sprawdzenie płukania filtrów Woda do płukania filtrów będzie pobierana z istniejącego zbiornika wody uzdatnionej. Zalecana intensywność płukania 1dm /s/m. Płukanie winno następować przy oporze 0,0-0,05MPa. Powierzchnia filtra F=,54m Q 1*,54 0,48dm / s 0,48* ,7 110m Zamontowana pompa płucząca typ LM80-00/187 posiada wydajność Q=5,0m /h i Hm=0,1MPa Ns=,kW. Mała wydajność pompy płuczącej powoduje niewłaściwe płukanie filtrów. Proponuję wymienić na pompę płuczącą np. firmy Grundfos typ NB100-00/19 wydajności 11,0m /h i Hm=16mH O, mocy silnika 7,5kW (charakterystyka pracy pompy w załączeniu). 5.1 Sprawdzenie płukania filtra powietrzem Sprawdzenie płukania filtra powietrzem przy założeniu 0dm /m /s Q 0*,54 50,80dm / s 50,80* ,88m Zamontowana dmuchawa typ SC40A550T o wydajności 650m /h Hpn=0000Pa, mocy silnika 5,50kW po dokładnym sprawdzeniu winna spełniać zadanie i złoże zruszyć. / h / h o

6 PROJEKT REMONTU SUW W DĘBEM WIELKIM PRZY UL. ZIELONEJ 1 STRONA -6- Do prawidłowego odpowietrzenia aeratora i filtrów należy zamontować odpowietrzniki np. firmy MANKENBERG. Odpowietrzniki wykonane ze stali szlachetnej 16, uszczelnienie z EPDM. Dobrano zawór odpowietrzający gwintowany G1 1/4``. 5. Regeneracja filtrów Woda do płukania filtrów będzie pobierana ze zbiornika wyrównawczego. Intensywność płukania przyjmuje się 1dm /s/m. Filtr należy płukać przez 7 minut wodą uzdatnianą a pierwszy filtrat spuszczać do kanalizacji do chwili ukazania się wody klarownej. Zakłada się 5 minutowy okres płukania 1- go filtratu. Projektuje się prace filtrów w pełni zautomatyzowaną. Filtry uzbrojone są w przepustnice z napędem pneumatycznym. Przed rozpoczęciem płukania układ sterowania bada" stan wody w odstojniku popłuczyn. Jeśli odstojnik jest nie opróżniony do poziomu zapewniającego pomieszczenie następnej ilości wód popłucznych, następuje załączenie pompy aż po usunięcia oczyszczonych wód nadosadowych z poprzedniego płukania, przy czym następuje start programu płukania. Po zakończeniu płukania danego filtra następuje odliczanie" czasu sedymentacji popłuczyn /czas regulowany w programie t = -4 godz. po czym załącza się pompa i następuje odpompowanie sklarowanych wód nadosadowych do osiągnięcia poziomu cieczy w odstojniku (do poziomu osadu). Przyjęto system regeneracji filtru powietrzno wodny. Proces regeneracji filtru odbywać się będzie w następujących etapach: I etap płukanie powietrzem z intensywnością q = 0 l/s*m tj. z wydajnością Q =18,88 m /h przez 5 minut. II etap płukanie wodą intensywnością q = 1 l/s*m tj. z wydajnością Q = 110,0 m /h przez t pł.w = 7 minut. 6.0 Dobór osuszacza W hali technologicznej o wymiarach 6,05x9,56x4,1=49,08=50m przyjęto dwa osuszacze typ AD50 o wydajności 17dm / dobę i mocy 95W o wym szer. 5mm, gł. 45,0mm, wysokość 545,0mm pojemność zbiornika 6,0dm. 7.0 Rozdzielnia pneumatyczna Rozdzielnia pneumatyczna realizuje proces przygotowania powietrza do aeracji i zasilania siłowników. W jej skład wchodzą filtr powietrza, filtro-reduktor, filtr mgły olejowej, zawór

7 PROJEKT REMONTU SUW W DĘBEM WIELKIM PRZY UL. ZIELONEJ 1 STRONA -7- dławiąco zwrotny, zawór elektromagnetyczny, zawór odcinający, reduktor, manometr, rotametr, czujnik ciśnienia powietrza zasilającego, siłowniki. Wszystkie elementy rozdzielni pneumatycznej umieszczone są w przeszklonej szafie o wymiarach 800x600x00mm np. firmy InstalCompact. 8.0 Sterowanie pracą technologii uzdatniania wody Sterowanie pracą technologii opracowane przez Pracownię Projektową Technologii Wody i Ścieków P PLUS P mgr inż. Adam Pałkiewicz Warszawa ul. Gwiaździsta 1m. 1 należy sprawdzić i wyregulować. Sterowanie pracą filtrów automatyczne za pomocą sterownika Eurowater typ TF 5. Sterownik TF 5 pozwala na równoczesne sterowanie pracą filtrów. Sterownik steruje ponadto: dmuchawą powietrza pompą płuczną, zaworami e/m napowietrzania wody, zaworami dekompresji Dn, zaworem ele Dz160 na wysokości kolektora tłocznego pomp płucznych, blokadą pompowni I stopnia na czas płukania dowolnego z filtrów. Rzeczywiste parametry pracy filtrów tj: czas płukania wodą, czas płukania powietrzem, czas dekompresji, częstotliwość płukań, kolejność płukań (zostaną ustalone po uruchomieniu instalacji)

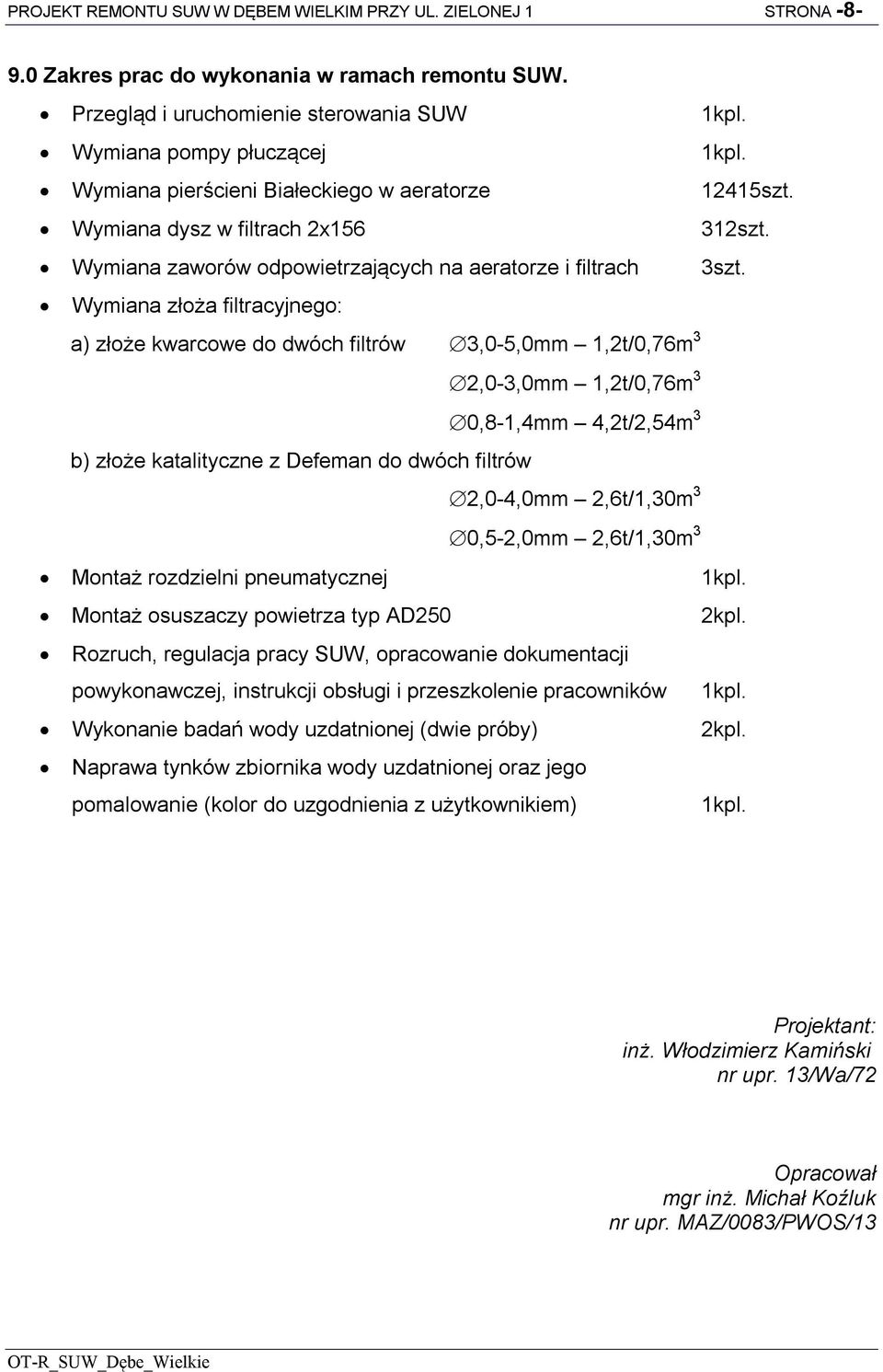

8 PROJEKT REMONTU SUW W DĘBEM WIELKIM PRZY UL. ZIELONEJ 1 STRONA Zakres prac do wykonania w ramach remontu SUW. Przegląd i uruchomienie sterowania SUW 1kpl. Wymiana pompy płuczącej 1kpl. Wymiana pierścieni Białeckiego w aeratorze 1415szt. Wymiana dysz w filtrach x156 1szt. Wymiana zaworów odpowietrzających na aeratorze i filtrach szt. Wymiana złoża filtracyjnego: a) złoże kwarcowe do dwóch filtrów,0-5,0mm 1,t/0,76m,0-,0mm 1,t/0,76m 0,8-1,4mm 4,t/,54m b) złoże katalityczne z Defeman do dwóch filtrów,0-4,0mm,6t/1,0m 0,5-,0mm,6t/1,0m Montaż rozdzielni pneumatycznej 1kpl. Montaż osuszaczy powietrza typ AD50 kpl. Rozruch, regulacja pracy SUW, opracowanie dokumentacji powykonawczej, instrukcji obsługi i przeszkolenie pracowników 1kpl. Wykonanie badań wody uzdatnionej (dwie próby) kpl. Naprawa tynków zbiornika wody uzdatnionej oraz jego pomalowanie (kolor do uzgodnienia z użytkownikiem) 1kpl. Projektant: inż. Włodzimierz Kamiński nr upr. 1/Wa/7 Opracował mgr inż. Michał Koźluk nr upr. MAZ/008/PWOS/1
