1 EGZEMPLARZ nr 1 PROJEKT BUDOWLANY / WYKONAWCZY INSTALACJI ELEKTRYCZNEJ DLA INSTALACJI KLIMATYZACJI W BUDYNKU URZDU GMINY W CHEMIE SKIM Inwestor: Adres inwestycji: Projektowa: Sprawdzi: URZD GMINY CHEM SKI ul. Konarskiego Chem ski URZD GMINY CHEM SKI ul. Konarskiego Chem ski elproject Instalacje Elektryczne Tomasz Bienek ul. Kasprowicza Rybnik tel.: (0) tbienek@poczta.onet.pl mgr in. Tomasz Bienek Upr. bud. nr Nr izby: Jerzy Fojcik SLK/0996/PWOE/05 SLK/IE/3861/06 Nr ewid. upr.: 118/90 Nr izby: SLK/IE/3560/01 RYBNIK LISTOPAD 2007 WSZELKIE PRAWA AUTORSKIE ZASTRZEONE. REPRODUKCJA WZBRONIONA Podstawa prawna: Ustawa O prawie autorskimi prawach pokrewnych z dnia r. ( Dz. Ustaw nr 24 poz. 83 z dn r.)

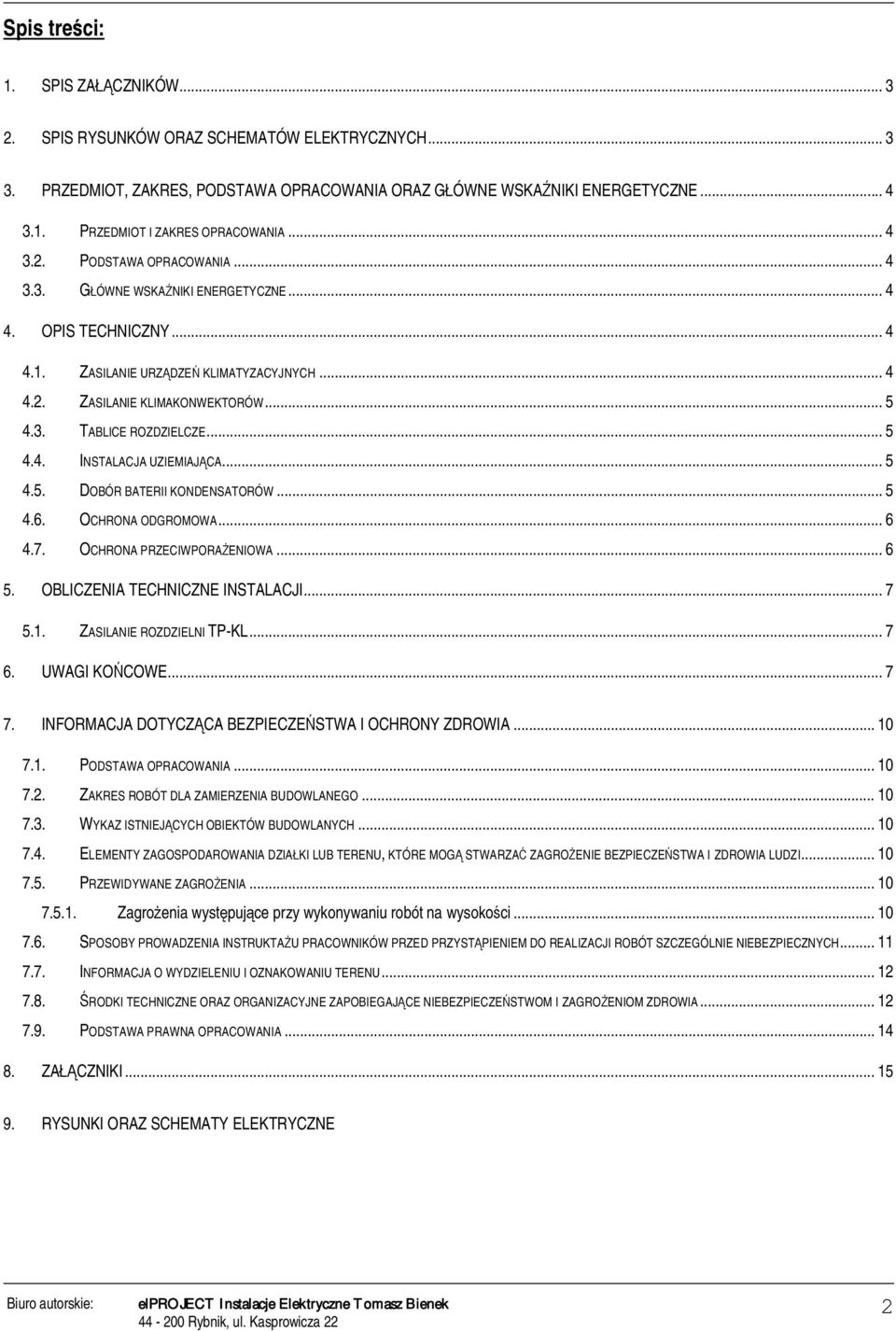

2 Spis treci: 1. SPIS ZACZNIKÓW SPIS RYSUNKÓW ORAZ SCHEMATÓW ELEKTRYCZNYCH PRZEDMIOT, ZAKRES, PODSTAWA OPRACOWANIA ORAZ GÓWNE WSKANIKI ENERGETYCZNE PRZEDMIOT I ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA GÓWNE WSKANIKI ENERGETYCZNE OPIS TECHNICZNY ZASILANIE URZDZE KLIMATYZACYJNYCH ZASILANIE KLIMAKONWEKTORÓW TABLICE ROZDZIELCZE INSTALACJA UZIEMIAJCA DOBÓR BATERII KONDENSATORÓW OCHRONA ODGROMOWA OCHRONA PRZECIWPORAENIOWA OBLICZENIA TECHNICZNE INSTALACJI ZASILANIE ROZDZIELNI TP-KL UWAGI KOCOWE INFORMACJA DOTYCZCA BEZPIECZESTWA I OCHRONY ZDROWIA PODSTAWA OPRACOWANIA ZAKRES ROBÓT DLA ZAMIERZENIA BUDOWLANEGO WYKAZ ISTNIEJCYCH OBIEKTÓW BUDOWLANYCH ELEMENTY ZAGOSPODAROWANIA DZIAKI LUB TERENU, KTÓRE MOG STWARZA ZAGROENIE BEZPIECZESTWA I ZDROWIA LUDZI PRZEWIDYWANE ZAGROENIA Zagroenia wystpujce przy wykonywaniu robót na wysokoci SPOSOBY PROWADZENIA INSTRUKTAU PRACOWNIKÓW PRZED PRZYSTPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH INFORMACJA O WYDZIELENIU I OZNAKOWANIU TERENU RODKI TECHNICZNE ORAZ ORGANIZACYJNE ZAPOBIEGAJCE NIEBEZPIECZESTWOM I ZAGROENIOM ZDROWIA PODSTAWA PRAWNA OPRACOWANIA ZACZNIKI RYSUNKI ORAZ SCHEMATY ELEKTRYCZNE 2

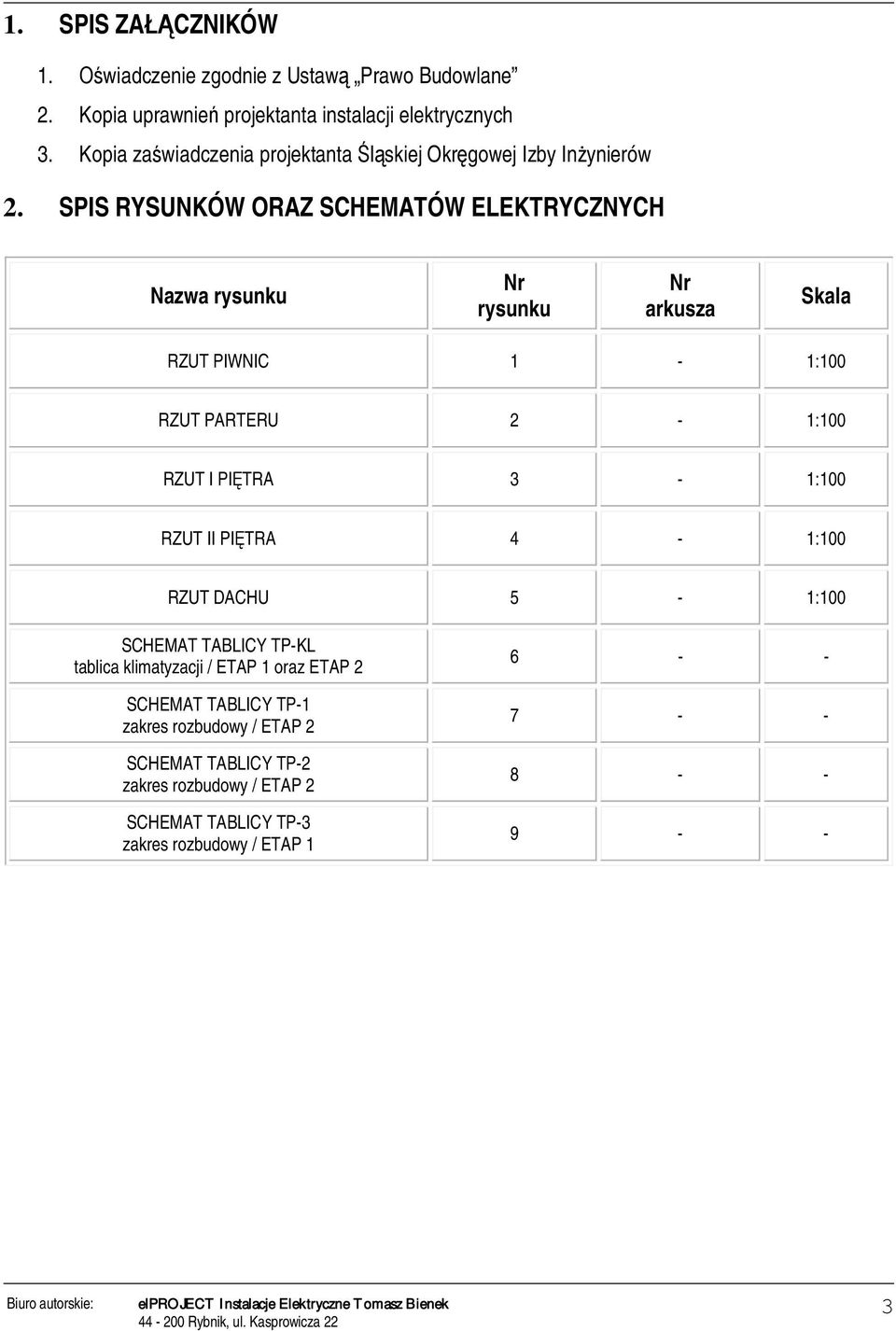

3 1. SPIS ZACZNIKÓW 1. wiadczenie zgodnie z Ustaw Prawo Budowlane 2. Kopia uprawnie projektanta instalacji elektrycznych 3. Kopia zawiadczenia projektanta skiej Okrgowej Izby Inynierów 2. SPIS RYSUNKÓW ORAZ SCHEMATÓW ELEKTRYCZNYCH Nazwa rysunku Nr rysunku Nr arkusza Skala RZUT PIWNIC 1-1:100 RZUT PARTERU 2-1:100 RZUT I PITRA 3-1:100 RZUT II PITRA 4-1:100 RZUT DACHU 5-1:100 SCHEMAT TABLICY TP-KL tablica klimatyzacji / ETAP 1 oraz ETAP 2 SCHEMAT TABLICY TP-1 zakres rozbudowy / ETAP 2 SCHEMAT TABLICY TP-2 zakres rozbudowy / ETAP 2 SCHEMAT TABLICY TP-3 zakres rozbudowy / ETAP

4 3. PRZEDMIOT, ZAKRES, PODSTAWA OPRACOWANIA ORAZ GÓWNE WSKA- NIKI ENERGETYCZNE 3.1. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt instalacji elektrycznej dla instalacji klimatyzacji w budynku Urzdu Gminy w Chemie skim, przy ul. Konarskiego 2. W zakres opracowania wchodzi: o zasilanie tablicy klimatyzacji TP-KL, o tablica klimatyzacji TP-KL o tablice pitrowe rozbudowa z zakresie opracowania, o instalacje dla odbiorników energii elektrycznej wymagajcych indywidualnego zabezpieczenia, o instalacja odgromowa w zakresie opracowania Podstawa opracowania Podstaw do opracowania projektu jest: - wizja lokalna, - wytyczne branowe, - projekt instalacji klimatyzacji, - obowizujce normy i przepisy ówne wskaniki energetyczne Przed wykonaniem i uruchomieniem instalacji klimatyzacji wymagane jest wystpienie do Zakadu Energetycznego o zwikszenie mocy o nastpujce wartoci z podziaem na etapy: - dla etapu I: 16,5 kw - dla etapu II: 30 kw 4. OPIS TECHNICZNY 4.1. Zasilanie urzdze klimatyzacyjnych Zasilanie urzdze klimatyzacyjnych zaprojektowano z nowej rozdzielni klimatyzacji TP-KL. Rozdzielnie naley umieci w pomieszczeniu z urzdzeniami klimatyzacyjnymi w piwnicy. Zasilanie tablicy TP-KL zaprojektowano z istniejcej rozdzielni gównej RG przewodem YLYo 5x70 mm 2. W RG naley zabudowa rozcznik izolacyjny NH00 z wkadk bezpiecznikow o wartoci 100 A. W projektowanej TP-KL zasilane zostan jednostki klimatyzacyjne zlokalizowane w piwnicy oraz na dachu obiektu. W pierwszym etapie naley wykona tablic TP-KL jako kompletn, wykona zasilanie urzdze zlokalizowanych na dachu obiektu oraz zasilanie klimakonwektorów na II pitrze. Drugi etap bdzie wymaga podczenia zasilania dla urzdze zlokalizowanych w pomieszczeniu w piwnicy oraz klimakonwektorów zlokalizowanych na parterze oraz na I pitrze obiektu. Przewody zasilajce przez pomieszczenia w piwnicy prowadzi w korytach kablowych, wyprowadzenie przewodów do urzdze zlokalizowanych na dachu wykona w dylatacji obiektu. Przewody prowadzi w rurach ochronnych. Przejcia przewodów przez ciany zabezpieczy przeciwwilgociowo. Wartoci zabezpiecze poszczególnych urzdze klimatyzacyjnych sprawdzi z dokumentacj techniczn zastosowanych urzdze oraz wytycznymi producenta. Sterowanie urzdzeniami oraz pomp obiegow zgodnie z technologi zastosowanych urzdze oraz dostawcy klimatyzacji. 4

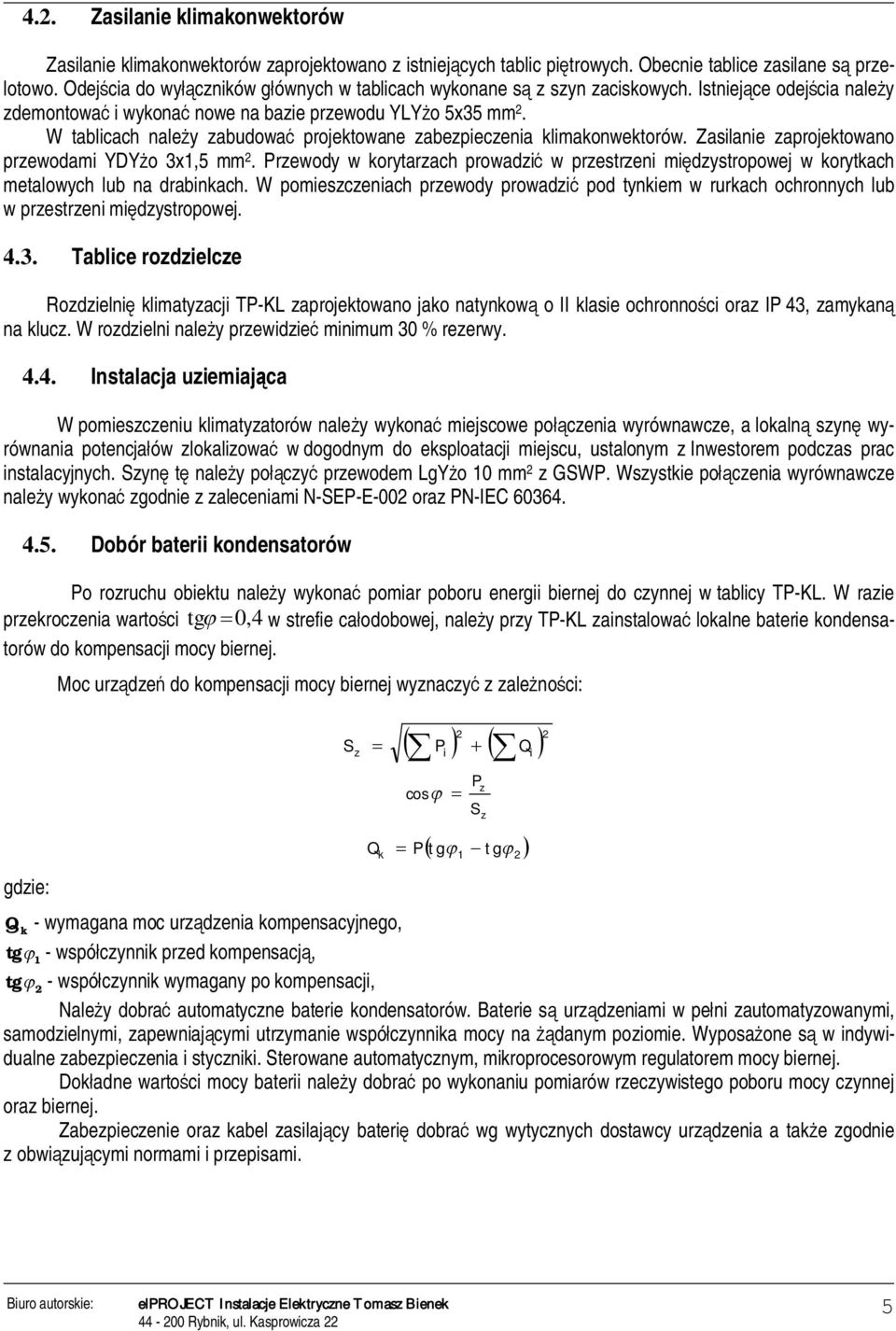

5 4.2. Zasilanie klimakonwektorów Zasilanie klimakonwektorów zaprojektowano z istniejcych tablic pitrowych. Obecnie tablice zasilane s przelotowo. Odejcia do wyczników gównych w tablicach wykonane s z szyn zaciskowych. Istniejce odejcia naley zdemontowa i wykona nowe na bazie przewodu YLYo 5x35 mm 2. W tablicach naley zabudowa projektowane zabezpieczenia klimakonwektorów. Zasilanie zaprojektowano przewodami YDYo 3x1,5 mm 2. Przewody w korytarzach prowadzi w przestrzeni midzystropowej w korytkach metalowych lub na drabinkach. W pomieszczeniach przewody prowadzi pod tynkiem w rurkach ochronnych lub w przestrzeni midzystropowej Tablice rozdzielcze Rozdzielni klimatyzacji TP-KL zaprojektowano jako natynkow o II klasie ochronnoci oraz IP 43, zamykan na klucz. W rozdzielni naley przewidzie minimum 30 % rezerwy Instalacja uziemiajca W pomieszczeniu klimatyzatorów naley wykona miejscowe poczenia wyrównawcze, a lokaln szyn wyrównania potencjaów zlokalizowa w dogodnym do eksploatacji miejscu, ustalonym z Inwestorem podczas prac instalacyjnych. Szyn t naley poczy przewodem LgYo 10 mm 2 z GSWP. Wszystkie poczenia wyrównawcze naley wykona zgodnie z zaleceniami N-SEP-E-002 oraz PN-IEC Dobór baterii kondensatorów Po rozruchu obiektu naley wykona pomiar poboru energii biernej do czynnej w tablicy TP-KL. W razie przekroczenia wartoci tg 0,4 w strefie caodobowej, naley przy TP-KL zainstalowa lokalne baterie kondensatorów do kompensacji mocy biernej. gdzie: Moc urzdze do kompensacji mocy biernej wyznaczy z zalenoci: S z Q k 2 Pi Qi cos P S z z P tg tg 1 2 Qk - wymagana moc urzdzenia kompensacyjnego, tg1 - wspóczynnik przed kompensacj, tg2 - wspóczynnik wymagany po kompensacji, Naley dobra automatyczne baterie kondensatorów. Baterie s urzdzeniami w peni zautomatyzowanymi, samodzielnymi, zapewniajcymi utrzymanie wspóczynnika mocy na danym poziomie. Wyposaone s w indywidualne zabezpieczenia i styczniki. Sterowane automatycznym, mikroprocesorowym regulatorem mocy biernej. Dokadne wartoci mocy baterii naley dobra po wykonaniu pomiarów rzeczywistego poboru mocy czynnej oraz biernej. Zabezpieczenie oraz kabel zasilajcy bateri dobra wg wytycznych dostawcy urzdzenia a take zgodnie z obwizujcymi normami i przepisami. 2 5

6 4.6. Ochrona odgromowa Jednostki klimatyzacyjne na dachu obiektu naley wyposa w maszty odgromowe stalowe ocynkowane o wysokoci h=3 m i podczy do istniejcej instalacji odgromowej Wszystkie elementy budowlane nieprzewodzce, znajdujce si nad powierzchni dachu naley wyposa w zwody i poczy z siatk zwodów poziomych. Wszystkie metalowe czci budynku, znajdujce si nad powierzchni dachu (kominy, wycigi, bariery itp.) naley poczy z najbliszym zwodem lub przewodem odprowadza- cym. Przewody odprowadzajce wykona drutem stalowym ocynkowanym FeZn 8 mm. Wszystkie poczenia naley zabezpieczy przed korozj. Naley wykona pomiar rezystancji uziemienia. Rezystancja uziemienia nie powinna przekroczy 10. Do montau instalacji odgromowej naley stosowa osprzt posiadajcy atest i dopuszczony do stosowania w budownictwie. Monta oraz sprawdzenia powykonawcze naley wykona zgodnie z zaleceniami PN-IEC oraz doczonym do niej przewodnikiem B Ochrona przeciwporaeniowa Jako system ochrony przed poraeniem prdem elektrycznym zastosowano samoczynne wyczenie realizowane przez wkadk topikow i wyczniki nadprdowe realizowane w ukadzie sieciowym TN-S. Zastosowano wyczniki rónicowoprdowe z prdem wyzwalajcym 30 ma. Zaprojektowano instalacje 3 i 5 cio przewodowe. Wszystkie czci przewodzce dostpne naley czy do wspólnego przewodu ochronnego. Wykona szyn wyrównawcz. Do szyny wyrównawczej podczy naley: - przewody ochronne PE, - metalowe rurocigi wody, - metalowe rurocigi CO, - uziom instalacji odgromowej, - metalowe konstrukcje budynku. Na wodomierzu wykona boczniki. W pomieszczeniach technicznych wykona miejscowe poczenia wyrównawcze midzy wszystkimi cz- ciami przewodzcymi jednoczenie dostpnymi oraz czciami przewodzcymi obcymi. Wszystkie poczenia wyrównawcze naley wykona zgodnie z zaleceniami N-SEP-E-002 oraz PN-IEC Po wykonaniu robót naley przeprowadzi nastpujce pomiary i próby techniczne: - sprawdzenie cici obwodów instalacji elektrycznej, - pomiar cici przewodów ochronnych w tym gównych i dodatkowych (miejscowych) pocze wyrównawczych przez pomiar rezystancji przewodów ochronnych, - pomiar rezystancji izolacji poszczególnych obwodów instalacji, który naley wykona dla kadego obwodu oddzielnie od strony zasilania, - sprawdzenie wartoci rezystancji ptli zwarcia jednofazowego, - pomiar rezystancji uziemienia, - sprawdzi dziaanie wyczników rónicowoprdowych. Z prób montaowych naley sporzdzi protokó oraz opracowa dokumentacj powykonawcz, która winna zawiera w szczególnoci: - zaktualizowany projekt techniczny, - protokoy prób montaowych. Protokoy pomiarowe stanowi integraln cz powykonawczego projektu technicznego. 6

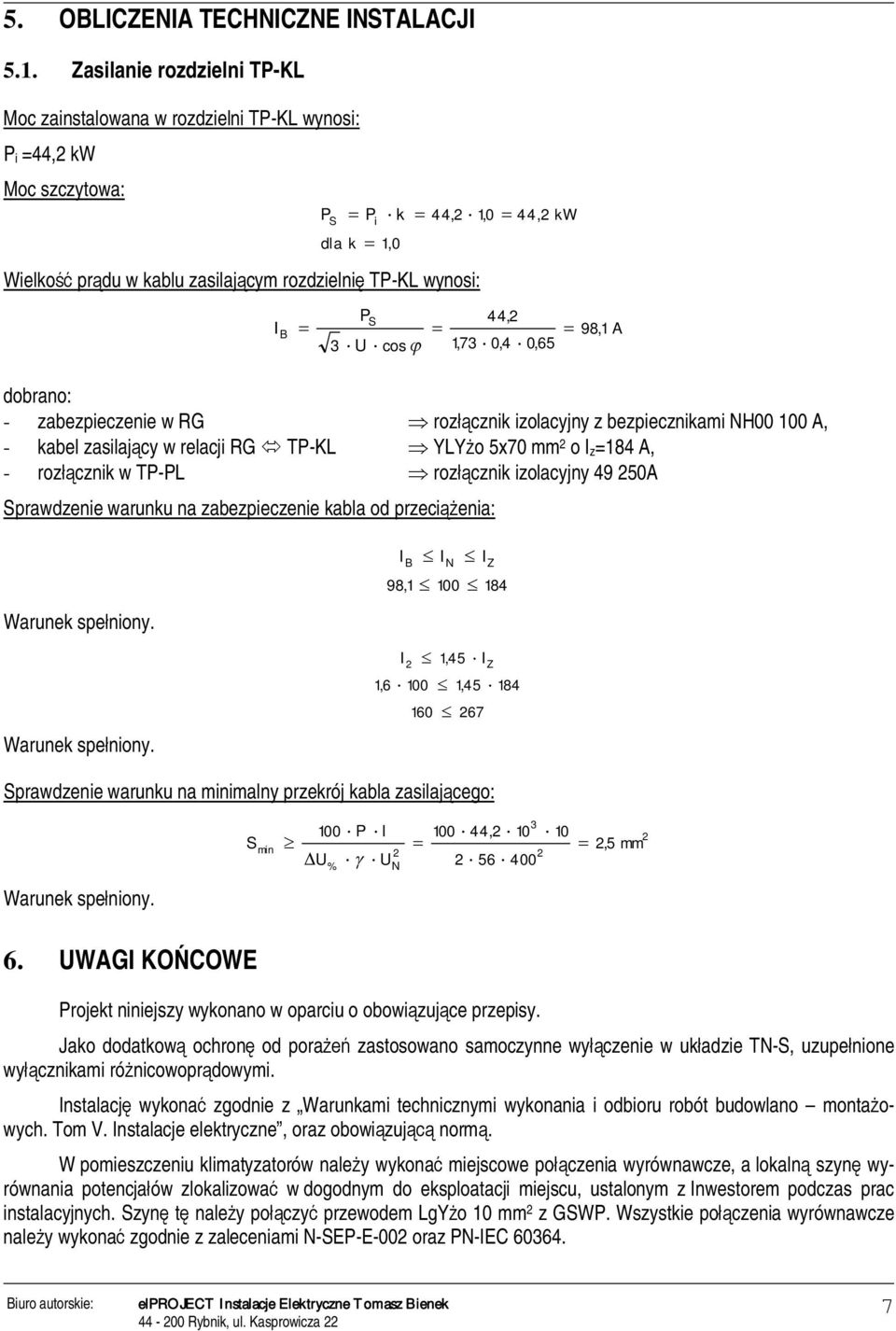

7 5. OBLICZENIA TECHNICZNE INSTALACJI 5.1. Zasilanie rozdzielni TP-KL Moc zainstalowana w rozdzielni TP-KL wynosi: P i =44,2 kw Moc szczytowa: P S P k dla k 1,0 Wielko prdu w kablu zasilajcym rozdzielni TP-KL wynosi: I B i PS 3 U cos 44,2 1,0 44,2 kw 44,2 98,1 A 1,73 0,4 0,65 dobrano: - zabezpieczenie w RG rozcznik izolacyjny z bezpiecznikami NH A, - kabel zasilajcy w relacji RG TP-KL YLYo 5x70 mm 2 o I z=184 A, - rozcznik w TP-PL rozcznik izolacyjny A Sprawdzenie warunku na zabezpieczenie kabla od przecienia: Warunek speniony. Warunek speniony. I B I N I Z 98, I 2 1,45 I 1, , Z Sprawdzenie warunku na minimalny przekrój kabla zasilajcego: S min 100 P l U % 2 U N , ,5 mm 2 Warunek speniony. 6. UWAGI KOCOWE Projekt niniejszy wykonano w oparciu o obowizujce przepisy. Jako dodatkow ochron od pora zastosowano samoczynne wyczenie w ukadzie TN-S, uzupenione wycznikami rónicowoprdowymi. Instalacj wykona zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaowych. Tom V. Instalacje elektryczne, oraz obowizuj norm. W pomieszczeniu klimatyzatorów naley wykona miejscowe poczenia wyrównawcze, a lokaln szyn wyrównania potencjaów zlokalizowa w dogodnym do eksploatacji miejscu, ustalonym z Inwestorem podczas prac instalacyjnych. Szyn t naley poczy przewodem LgYo 10 mm 2 z GSWP. Wszystkie poczenia wyrównawcze naley wykona zgodnie z zaleceniami N-SEP-E-002 oraz PN-IEC

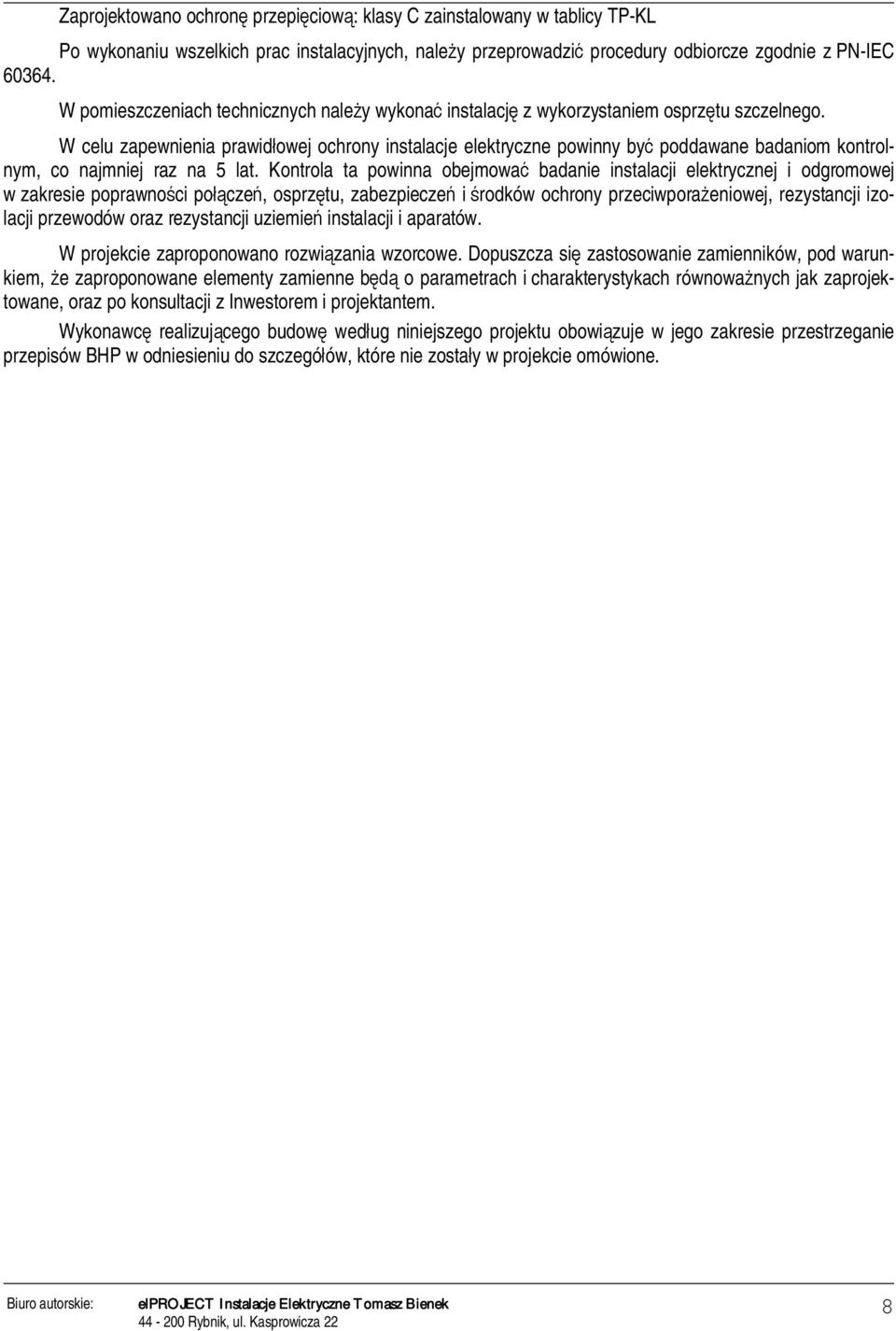

8 Zaprojektowano ochron przepiciow: klasy C zainstalowany w tablicy TP-KL Po wykonaniu wszelkich prac instalacyjnych, naley przeprowadzi procedury odbiorcze zgodnie z PN-IEC W pomieszczeniach technicznych naley wykona instalacj z wykorzystaniem osprztu szczelnego. W celu zapewnienia prawidowej ochrony instalacje elektryczne powinny by poddawane badaniom kontrolnym, co najmniej raz na 5 lat. Kontrola ta powinna obejmowa badanie instalacji elektrycznej i odgromowej w zakresie poprawnoci pocze, osprztu, zabezpiecze i rodków ochrony przeciwporaeniowej, rezystancji izolacji przewodów oraz rezystancji uziemie instalacji i aparatów. W projekcie zaproponowano rozwizania wzorcowe. Dopuszcza si zastosowanie zamienników, pod warunkiem, e zaproponowane elementy zamienne b o parametrach i charakterystykach równowanych jak zaprojektowane, oraz po konsultacji z Inwestorem i projektantem. Wykonawc realizujcego budow wedug niniejszego projektu obowizuje w jego zakresie przestrzeganie przepisów BHP w odniesieniu do szczegóów, które nie zostay w projekcie omówione. 8

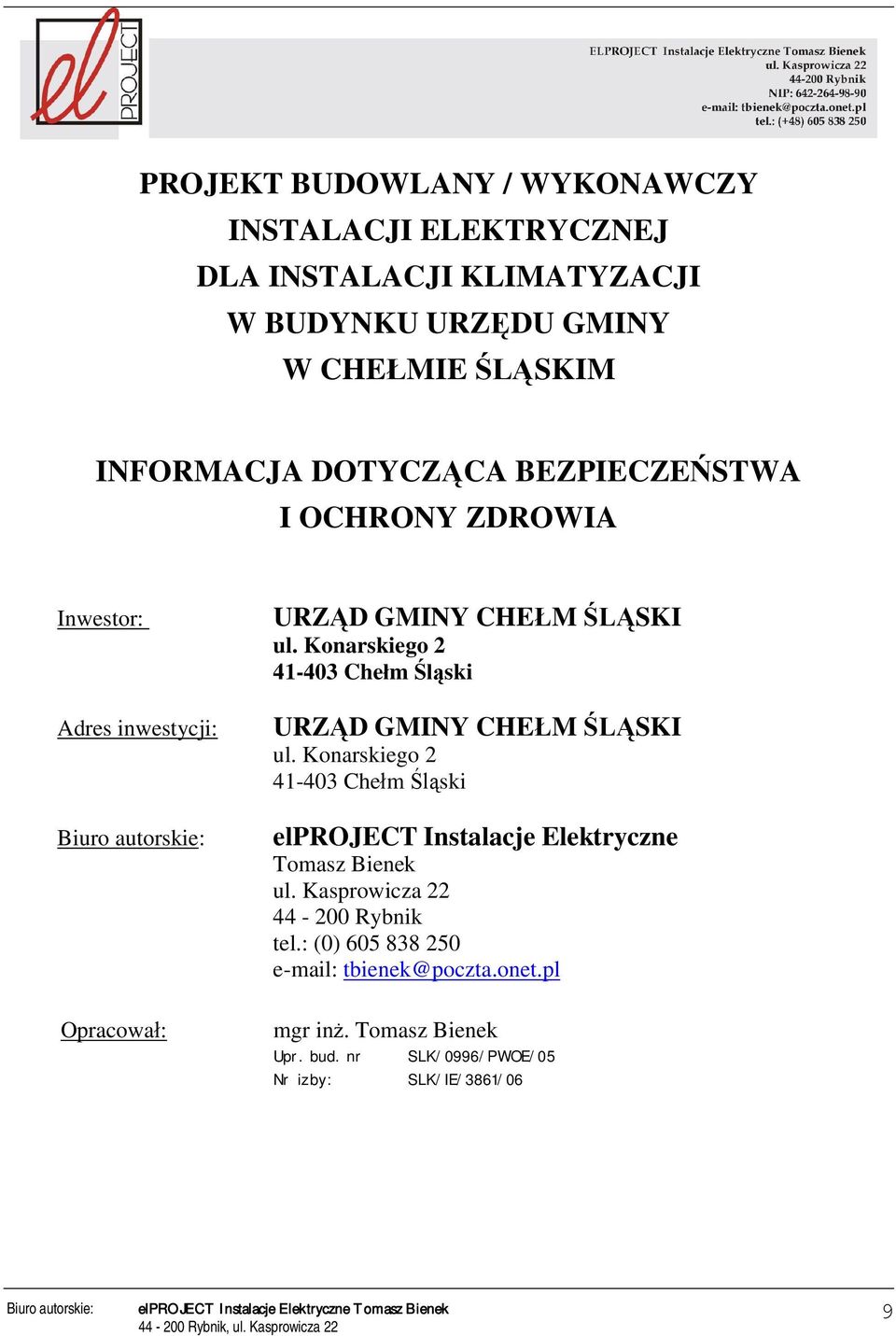

9 PROJEKT BUDOWLANY / WYKONAWCZY INSTALACJI ELEKTRYCZNEJ DLA INSTALACJI KLIMATYZACJI W BUDYNKU URZDU GMINY W CHEMIE SKIM INFORMACJA DOTYCZCA BEZPIECZESTWA I OCHRONY ZDROWIA Inwestor: Adres inwestycji: Opracowa: URZD GMINY CHEM SKI ul. Konarskiego Chem ski URZD GMINY CHEM SKI ul. Konarskiego Chem ski elproject Instalacje Elektryczne Tomasz Bienek ul. Kasprowicza Rybnik tel.: (0) tbienek@poczta.onet.pl mgr in. Tomasz Bienek Upr. bud. nr Nr izby: SLK/0996/PWOE/05 SLK/IE/3861/06 9

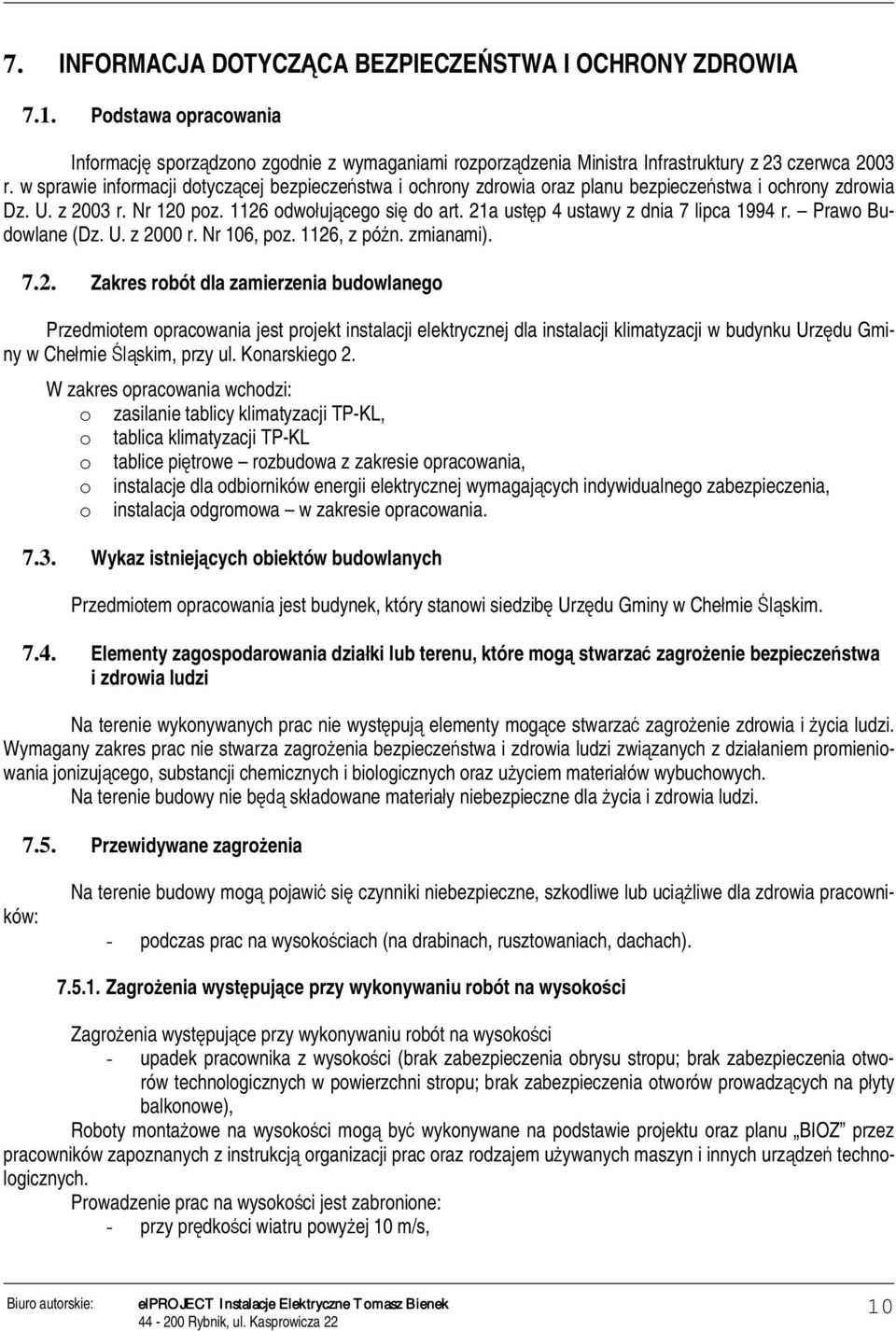

10 7. INFORMACJA DOTYCZCA BEZPIECZESTWA I OCHRONY ZDROWIA 7.1. Podstawa opracowania Informacj sporzdzono zgodnie z wymaganiami rozporzdzenia Ministra Infrastruktury z 23 czerwca 2003 r. w sprawie informacji dotyczcej bezpieczestwa i ochrony zdrowia oraz planu bezpieczestwa i ochrony zdrowia Dz. U. z 2003 r. Nr 120 poz odwoujcego si do art. 21a ustp 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, z pón. zmianami) Zakres robót dla zamierzenia budowlanego Przedmiotem opracowania jest projekt instalacji elektrycznej dla instalacji klimatyzacji w budynku Urzdu Gminy w Chemie skim, przy ul. Konarskiego 2. W zakres opracowania wchodzi: o zasilanie tablicy klimatyzacji TP-KL, o tablica klimatyzacji TP-KL o tablice pitrowe rozbudowa z zakresie opracowania, o instalacje dla odbiorników energii elektrycznej wymagajcych indywidualnego zabezpieczenia, o instalacja odgromowa w zakresie opracowania Wykaz istniejcych obiektów budowlanych Przedmiotem opracowania jest budynek, który stanowi siedzib Urzdu Gminy w Chemie skim Elementy zagospodarowania dziaki lub terenu, które mog stwarza zagroenie bezpieczestwa i zdrowia ludzi Na terenie wykonywanych prac nie wystpuj elementy mogce stwarza zagroenie zdrowia i ycia ludzi. Wymagany zakres prac nie stwarza zagroenia bezpieczestwa i zdrowia ludzi zwizanych z dziaaniem promieniowania jonizujcego, substancji chemicznych i biologicznych oraz uyciem materiaów wybuchowych. Na terenie budowy nie b skadowane materiay niebezpieczne dla ycia i zdrowia ludzi Przewidywane zagroenia Na terenie budowy mog pojawi si czynniki niebezpieczne, szkodliwe lub uciliwe dla zdrowia pracowników: - podczas prac na wysokociach (na drabinach, rusztowaniach, dachach) Zagroenia wystpujce przy wykonywaniu robót na wysokoci Zagroenia wystpujce przy wykonywaniu robót na wysokoci - upadek pracownika z wysokoci (brak zabezpieczenia obrysu stropu; brak zabezpieczenia otworów technologicznych w powierzchni stropu; brak zabezpieczenia otworów prowadzcych na pyty balkonowe), Roboty montaowe na wysokoci mog by wykonywane na podstawie projektu oraz planu BIOZ przez pracowników zapoznanych z instrukcj organizacji prac oraz rodzajem uywanych maszyn i innych urzdze technologicznych. Prowadzenie prac na wysokoci jest zabronione: - przy prdkoci wiatru powyej 10 m/s, 10

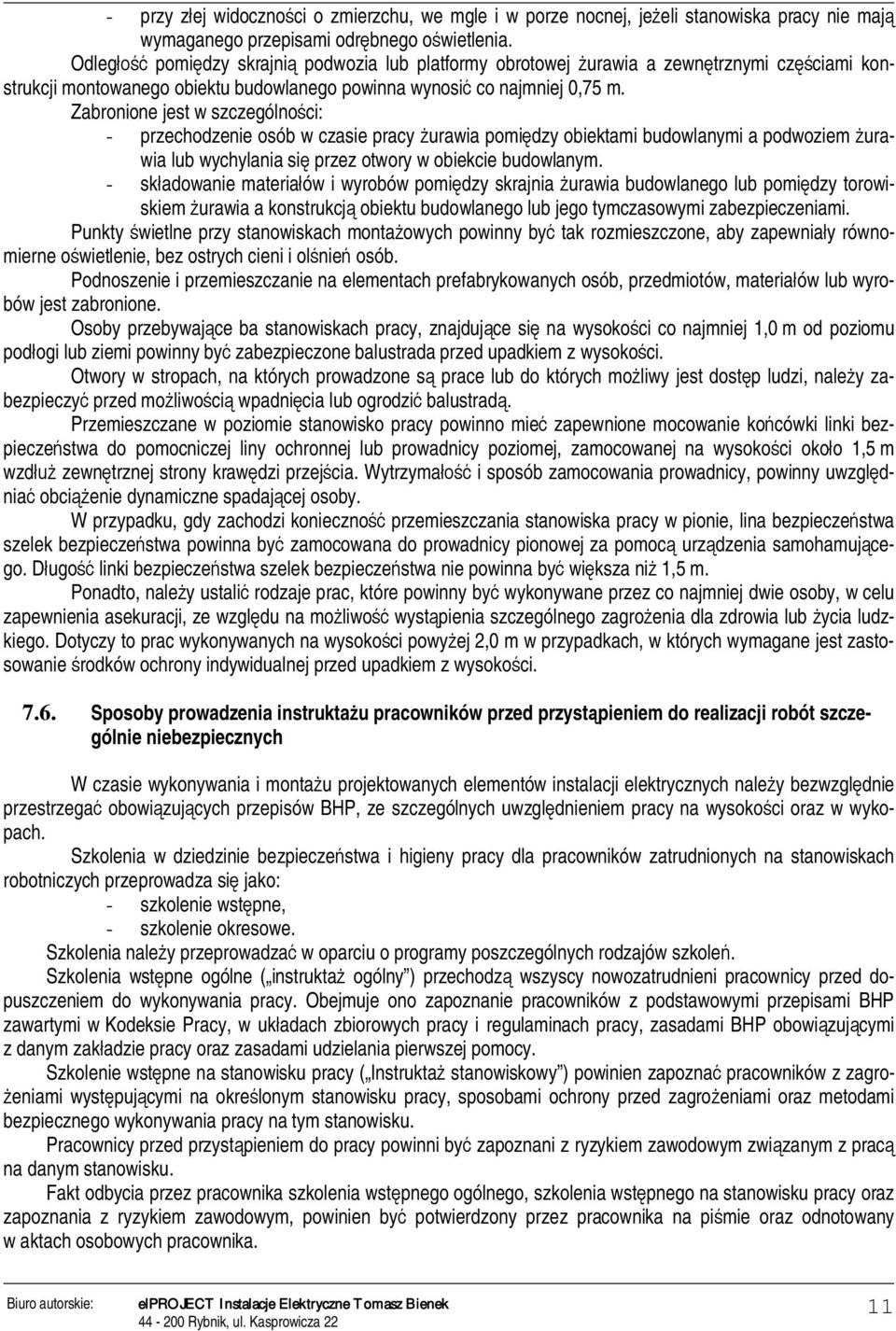

11 - przy zej widocznoci o zmierzchu, we mgle i w porze nocnej, jeeli stanowiska pracy nie maj wymaganego przepisami odrbnego owietlenia. Odleg pomidzy skrajni podwozia lub platformy obrotowej urawia a zewntrznymi czciami konstrukcji montowanego obiektu budowlanego powinna wynosi co najmniej 0,75 m. Zabronione jest w szczególnoci: - przechodzenie osób w czasie pracy urawia pomidzy obiektami budowlanymi a podwoziem urawia lub wychylania si przez otwory w obiekcie budowlanym. - skadowanie materiaów i wyrobów pomidzy skrajnia urawia budowlanego lub pomidzy torowiskiem urawia a konstrukcj obiektu budowlanego lub jego tymczasowymi zabezpieczeniami. Punkty wietlne przy stanowiskach montaowych powinny by tak rozmieszczone, aby zapewniay równomierne owietlenie, bez ostrych cieni i olnie osób. Podnoszenie i przemieszczanie na elementach prefabrykowanych osób, przedmiotów, materiaów lub wyrobów jest zabronione. Osoby przebywajce ba stanowiskach pracy, znajdujce si na wysokoci co najmniej 1,0 m od poziomu podogi lub ziemi powinny by zabezpieczone balustrada przed upadkiem z wysokoci. Otwory w stropach, na których prowadzone s prace lub do których moliwy jest dostp ludzi, naley zabezpieczy przed moliwoci wpadnicia lub ogrodzi balustrad. Przemieszczane w poziomie stanowisko pracy powinno mie zapewnione mocowanie kocówki linki bezpieczestwa do pomocniczej liny ochronnej lub prowadnicy poziomej, zamocowanej na wysokoci okoo 1,5 m wzd zewntrznej strony krawdzi przejcia. Wytrzyma i sposób zamocowania prowadnicy, powinny uwzgldnia obcienie dynamiczne spadajcej osoby. W przypadku, gdy zachodzi konieczno przemieszczania stanowiska pracy w pionie, lina bezpieczestwa szelek bezpieczestwa powinna by zamocowana do prowadnicy pionowej za pomoc urzdzenia samohamujcego. Dugo linki bezpieczestwa szelek bezpieczestwa nie powinna by wiksza ni 1,5 m. Ponadto, naley ustali rodzaje prac, które powinny by wykonywane przez co najmniej dwie osoby, w celu zapewnienia asekuracji, ze wzgldu na moliwo wystpienia szczególnego zagroenia dla zdrowia lub ycia ludzkiego. Dotyczy to prac wykonywanych na wysokoci powyej 2,0 m w przypadkach, w których wymagane jest zastosowanie rodków ochrony indywidualnej przed upadkiem z wysokoci Sposoby prowadzenia instruktau pracowników przed przystpieniem do realizacji robót szczególnie niebezpiecznych W czasie wykonywania i montau projektowanych elementów instalacji elektrycznych naley bezwzgldnie przestrzega obowizujcych przepisów BHP, ze szczególnych uwzgldnieniem pracy na wysokoci oraz w wykopach. Szkolenia w dziedzinie bezpieczestwa i higieny pracy dla pracowników zatrudnionych na stanowiskach robotniczych przeprowadza si jako: - szkolenie wstpne, - szkolenie okresowe. Szkolenia naley przeprowadza w oparciu o programy poszczególnych rodzajów szkole. Szkolenia wstpne ogólne ( instrukta ogólny ) przechodz wszyscy nowozatrudnieni pracownicy przed dopuszczeniem do wykonywania pracy. Obejmuje ono zapoznanie pracowników z podstawowymi przepisami BHP zawartymi w Kodeksie Pracy, w ukadach zbiorowych pracy i regulaminach pracy, zasadami BHP obowizujcymi z danym zakadzie pracy oraz zasadami udzielania pierwszej pomocy. Szkolenie wstpne na stanowisku pracy ( Instrukta stanowiskowy ) powinien zapozna pracowników z zagro- eniami wystpujcymi na okrelonym stanowisku pracy, sposobami ochrony przed zagroeniami oraz metodami bezpiecznego wykonywania pracy na tym stanowisku. Pracownicy przed przystpieniem do pracy powinni by zapoznani z ryzykiem zawodowym zwizanym z prac na danym stanowisku. Fakt odbycia przez pracownika szkolenia wstpnego ogólnego, szkolenia wstpnego na stanowisku pracy oraz zapoznania z ryzykiem zawodowym, powinien by potwierdzony przez pracownika na pimie oraz odnotowany w aktach osobowych pracownika. 11

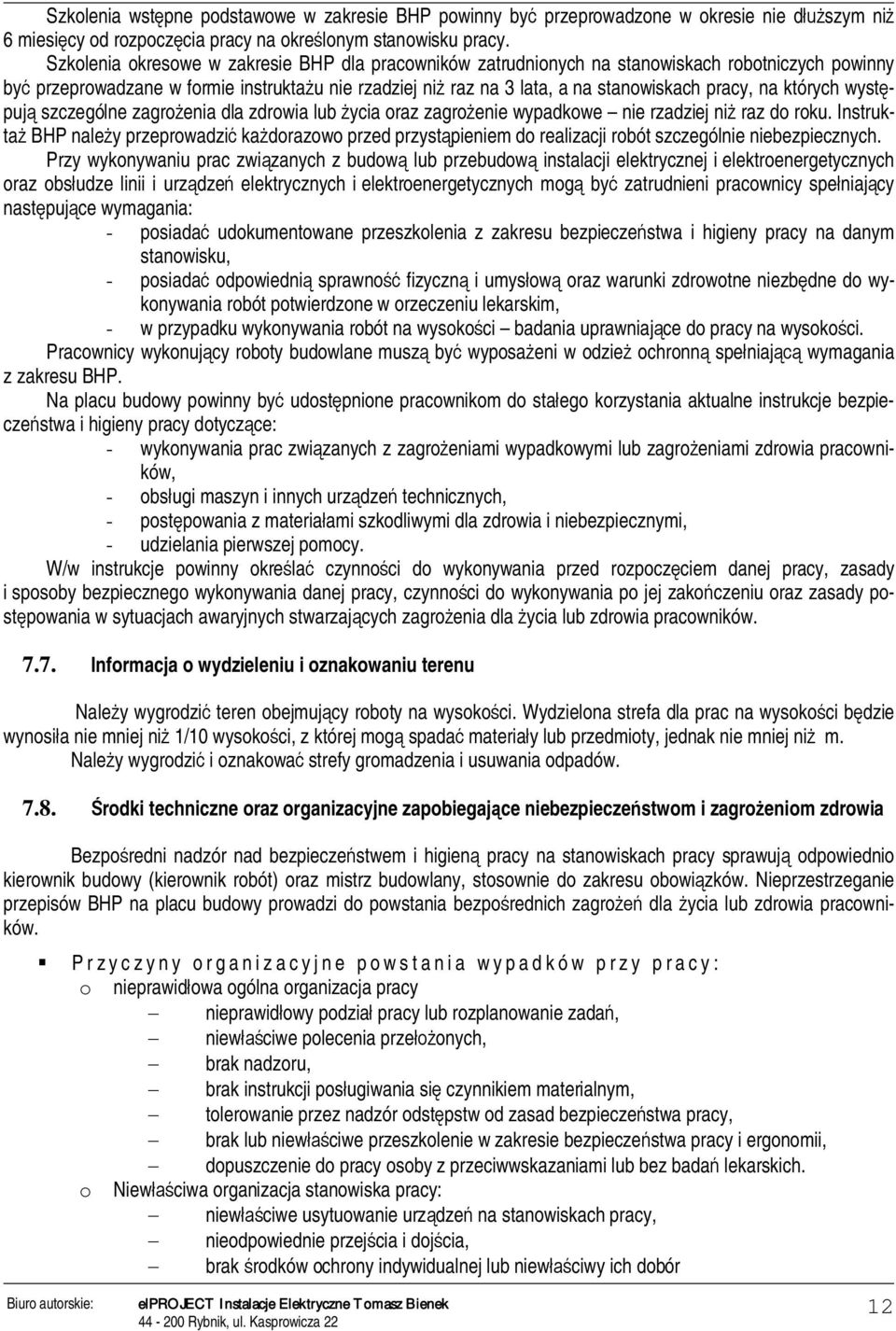

12 Szkolenia wstpne podstawowe w zakresie BHP powinny by przeprowadzone w okresie nie dszym ni 6 miesicy od rozpoczcia pracy na okrelonym stanowisku pracy. Szkolenia okresowe w zakresie BHP dla pracowników zatrudnionych na stanowiskach robotniczych powinny by przeprowadzane w formie instruktau nie rzadziej ni raz na 3 lata, a na stanowiskach pracy, na których wystpuj szczególne zagroenia dla zdrowia lub ycia oraz zagroenie wypadkowe nie rzadziej ni raz do roku. Instrukta BHP naley przeprowadzi kadorazowo przed przystpieniem do realizacji robót szczególnie niebezpiecznych. Przy wykonywaniu prac zwizanych z budow lub przebudow instalacji elektrycznej i elektroenergetycznych oraz obsudze linii i urzdze elektrycznych i elektroenergetycznych mog by zatrudnieni pracownicy speniajcy nastpujce wymagania: - posiada udokumentowane przeszkolenia z zakresu bezpieczestwa i higieny pracy na danym stanowisku, - posiada odpowiedni sprawno fizyczn i umysow oraz warunki zdrowotne niezbdne do wykonywania robót potwierdzone w orzeczeniu lekarskim, - w przypadku wykonywania robót na wysokoci badania uprawniajce do pracy na wysokoci. Pracownicy wykonujcy roboty budowlane musz by wyposaeni w odzie ochronn speniaj wymagania z zakresu BHP. Na placu budowy powinny by udostpnione pracownikom do staego korzystania aktualne instrukcje bezpieczestwa i higieny pracy dotyczce: - wykonywania prac zwizanych z zagroeniami wypadkowymi lub zagroeniami zdrowia pracowników, - obsugi maszyn i innych urzdze technicznych, - postpowania z materiaami szkodliwymi dla zdrowia i niebezpiecznymi, - udzielania pierwszej pomocy. W/w instrukcje powinny okrela czynnoci do wykonywania przed rozpoczciem danej pracy, zasady i sposoby bezpiecznego wykonywania danej pracy, czynnoci do wykonywania po jej zakoczeniu oraz zasady postpowania w sytuacjach awaryjnych stwarzajcych zagroenia dla ycia lub zdrowia pracowników Informacja o wydzieleniu i oznakowaniu terenu Naley wygrodzi teren obejmujcy roboty na wysokoci. Wydzielona strefa dla prac na wysokoci bdzie wynosia nie mniej ni 1/10 wysokoci, z której mog spada materiay lub przedmioty, jednak nie mniej ni m. Naley wygrodzi i oznakowa strefy gromadzenia i usuwania odpadów rodki techniczne oraz organizacyjne zapobiegajce niebezpieczestwom i zagroeniom zdrowia Bezporedni nadzór nad bezpieczestwem i higien pracy na stanowiskach pracy sprawuj odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowizków. Nieprzestrzeganie przepisów BHP na placu budowy prowadzi do powstania bezporednich zagro dla ycia lub zdrowia pracowników. Przyczyny organizacyjne powstania wypadków przy pracy: o nieprawidowa ogólna organizacja pracy nieprawidowy podzia pracy lub rozplanowanie zada, niewciwe polecenia przeonych, brak nadzoru, brak instrukcji posugiwania si czynnikiem materialnym, tolerowanie przez nadzór odstpstw od zasad bezpieczestwa pracy, brak lub niewciwe przeszkolenie w zakresie bezpieczestwa pracy i ergonomii, dopuszczenie do pracy osoby z przeciwwskazaniami lub bez bada lekarskich. o Niewciwa organizacja stanowiska pracy: niewciwe usytuowanie urzdze na stanowiskach pracy, nieodpowiednie przejcia i dojcia, brak rodków ochrony indywidualnej lub niewciwy ich dobór 12

13 Przyczyny techniczne powstania wypadków przy pracy: o Niewciwy stan czynnika materialnego: wady konstrukcyjne czynnika materialnego bce ródem zagroenia, niewciwa stateczno czynnika materialnego, brak lub niewciwe urzdzenia zabezpieczajce, brak rodków ochrony zbiorowej lub ich niewciwy dobór, brak lub niewciwa sygnalizacja zagro, niedostosowanie czynnika materialnego do transportu, konserwacji lub napraw. o Niewciwe wykonanie czynnika materialnego: zastosowanie materiaów zastpczych, niedotrzymanie wymaganych parametrów technicznych, o Wady materiaowe czynnika materialnego: ukryte wady materiaowe czynnika materialnego, o Niewciwa eksploatacja czynnika materialnego: nadmierna eksploatacja czynnika materialnego, niedostateczna konserwacja czynnika materialnego, niewciwe naprawy i remonty czynnika materialnego. Osoba kierujca pracownikami jest obowizana: - organizowa stanowiska pracy zgodnie z przepisami i zasadami bezpieczestwa i higieny pracy, - dba o sprawnorodków ochrony indywidualnej oraz ich stosowania zgodnie z przeznaczeniem, - organizowa, przygotowywa i prowadzi prace, uwzgldniajc zabezpieczenie pracowników przed wypadkami przy pracy, chorobami zawodowymi i innymi chorobami zwizanymi z warunkami rodowiska pracy, - dba o bezpieczny i higieniczny stan pomieszcze pracy i wyposaenia technicznego, a take o sprawnorodków ochrony zbiorowej i ich stosowania zgodnie z przeznaczeniem. Na podstawie: - oceny ryzyka zawodowego wystpujcego przy wykonywaniu robót na danym stanowisku pracy, - wykazu prac szczególnie niebezpiecznych, - okrelenia podstawowych wymaga BHP przy wykonywaniu prac szczególnie niebezpiecznych, - wykazu prac wykonywanych przez co najmniej dwie osoby, - wykazu prac wymagajcych szczególnej sprawnoci psychofizycznej kierownik budowy powinien podj stosowne rodki profilaktyczne majce na celu: - zapewni organizacj pracy i stanowisk pracy w sposób zabezpieczajcy pracowników przed zagroeniami wypadkowymi oraz oddziaywaniem czynników szkodliwych i uciliwych, - zapewni likwidacj zagro dla zdrowia i ycia pracowników gownie przez zastosowanie technologii, materiaów i substancji niepowodujcych takich zagro. W razie stwierdzenia bezporedniego zagroenia dla ycia lub zdrowia pracowników osoba kierujca pracownikami obowizana jest do niezwocznego wstrzymania prac i podjcia dzia w celu usunicia tego zagroenia. Pracownicy zatrudnieni na budowie powinni by wyposaeni w rodki ochrony indywidualnej (rkawice, szelki ochronne, pasy bezpieczestwa, kaski itp.) oraz odzie i obuwie robocze, zgodnie z tabel norm przydziau rodków ochrony indywidualnej oraz odziey i obuwia roboczego opracowan przez pracodawc. rodki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczestwa uytkowników tych rodków powinny zapewnia wystarczaj ochron przed wystpujcymi zagroeniami (np. upadek z wysokoci, uszkodzenie gowy, twarzy, wzroku, uchu). Kierownik budowy obowizany jest informowa pracowników o sposobach posugiwania si tymi rodkami. Wszystkie narzdzia i urzdzenia wykorzystywane w czasie robót budowlanych musz posiada atesty oraz instrukcje okrelajce sposób ich uytkowania, konserwacji i przechowywania. Sprzt i narzdzia uywane do prac szczególnie niebezpiecznych powinny by kadorazowo sprawdzone przez uyciem i posiada wciwe dokumenty potwierdzajce ich sprawno. 13

14 Na terenie robót budowlanych musi znajdowa si przenona apteczka pierwszej pomocy. W razie wypadku kierownictwo budowy zapewni dostp do rodka lokomocji i zapewni transport do punktu pierwszej pomocy. Roboty budowlane zwizane z podczeniem i sprawdzaniem instalacji i urzdze elektrycznych mog by wykonywane wycznie przez osoby posiadajce odpowiednie uprawnienia. Stacjonarne urzdzenia elektryczne naley, co najmniej jeden raz w miesicu podda okresowej kontroli pod wzgldem bezpieczestwa, natomiast, co najmniej dwa razy w roku naley podda kontroli stan i oporno izolacji tych urzdze. Roboty budowlane powinny by prowadzone zgodnie z zasadami BHP ujtymi w Rozporzdzeniu Ministra Infrastruktury dnia 6 lutego 2003 r. w sprawie bezpieczestwa i higieny pracy podczas wykonywania robót budowlanych oraz Rozporzdzenia Ministra Pracy i Polityki Socjalnej z dnia 1 grudnia 1998 r. w sprawie obowizku stosowania niektórych Norm Polskich dotyczcych Bezpieczestwa i Higieny Pracy (Dz. U. Nr 148 p. 974). Przed przystpieniem do robót budowlanych Kierownik Budowy zobowizany jest do sporzdzenia Planu Bezpieczestwa i Ochrony Zdrowia Podstawa prawna opracowania - Ustawa z dnia 26 czerwca 1974 r.- Kodeks Pracy (tekst jednolity Dz. U. z 1998 r. nr 21 poz. 94 z pón. zm.), - Art. 21a ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. z 2000 r. nr 106 poz z pón. zm.), - Ustawa z dnia 21 grudnia 2000 r. o dozorze technicznym (Dz. U. Nr 122, poz. 1321), ze zmianami opublikowanymi w Dz. U. z 2002 r. Nr 74, poz. 676 i Dz. U. z 2004 r. Nr 96, poz. 959, - Rozporzdzenie Ministra Infrastruktury z dnia 27 sierpnia 2002 r. w sprawie szczegóowego zakresu i formy planu bezpieczestwa i ochrony zdrowia oraz szczegóowego zakresu rodzajów robót budowlanych, stwarzajcych zagroenia bezpieczestwa i zdrowia ludzi (Dz. U. nr 151 poz. 1256), - Rozporzdzenie Ministra Gospodarki i Pracy z dnia 27 lipca 2004 r. w sprawie szkolenia w dziedzinie bezpieczestwa i higieny pracy (Dziennik Ustaw 2004 nr 180 poz. 1860), - Rozporzdzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac wymaga- cych szczególnej sprawnoci psychofizycznej (Dz. U. nr 62 poz. 287), - Rozporzdzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac, które powinny by wykonywane przez co najmniej dwie osoby (Dz. U. nr 62 poz. 288), - Rozporzdzenie Ministra Pracy i Polityki Socjalnej z dnia 29 maja 1996 r. w sprawie uprawnie rzeczoznawców do spraw bezpieczestwa i higieny pracy, zasad opiniowania projektów budowlanych, w których przewiduje si pomieszczenia pracy oraz trybu powoywania czonków Komisji Kwalifikacyjnej do Oceny kandydatów na Rzeczoznawców (Dz. U. nr 62 poz. 290), - Rozporzdzenie Rady Ministrów z dnia 28 maja 1996 r. w sprawie profilaktycznych posików i napojów (Dz. U. nr 60 poz. 278), - Rozporzdzenie Ministra Pracy i Polityki Spoecznej z dnia 2 marca 2007 r. - zmieniajce rozporzdzenie w sprawie ogólnych przepisów bezpieczestwa i higieny pracy (Dz.U ) - Rozporzdzenie Ministra Gospodarki z dnia 20 wrzenia 2001 roku w sprawie bezpieczestwa i higieny pracy podczas eksploatacji maszyn i innych urzdze technicznych do robót ziemnych, budowlanych i drogowych (Dz. U. nr 118 poz.1263), - Rozporzdzenie Rady Ministrów z dnia 16 lipca 2002 r. w sprawie rodzajów urzdze technicznych podlega- cych dozorowi technicznemu (Dz. U. nr 120 poz. 1021), - Rozporzdzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczestwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. nr 47 poz. 401). 14

15 8. ZACZNIKI 15
