1 Historia IN Usługi i zastosowania IN

2 Historia IN początki Telefonistki zapewniały kiedyś bardzo dużą elastyczność usług, ale zostały zastąpione przez oprogramowanie...

3 Historia IN: kamienie milowe 1964: automatyczne połączenia mm i mn 1965: wprowadzenie central SPC (USA: centrala 1ESS AT&T) 1967: podstawowa usługa połączenia bezpłatnego - prosta translacja numeru (USA)

4 Historia IN: kamienie milowe 1981: usługa 800 z warunkowym przekazywaniem połączeń 1984: termin Intelligent Network (Bellcore) 1986: IN/1 (Bellcore) 1987: IN/2 (Bellcore) 1988: IN/1+ (Bellcore) 1989: AIN (Bellcore)

5 Historia IN: kamienie milowe 1989: Początek procesu normalizacji: ITU-T i ETSI 1993: IN CS-1: zalecenia ITU-T Q.121y 1994: ETSI Core INAP - ETS x : IN CS2 Zalecenia ITU-T serii Q.122x Normy ETSI: EN i -5, EN : IN CS3 2001: IN CS4

6 IN związana z usługami (800, ACCS, VPN, ) Genealogia IN AIN Rel. 0.1 AIN Rel. 0.2 AIN Rel. 1 & 2 ITU-T CS1 Punkt odniesienia: ITU-T Capability Sets 1, 2, 3, 4... GR1298 (Rel. 0.2) ITU-T CS1R ETSI Core INAP CS1 ITU-T CS2 ETSI INAP CS2/CS3 ANSI ANS dla IN ITU-T CS3 ITU-T CS4 ETSI INAP CS4 GSM CAMEL TR45.2 WIN FPLMTS/IMT-2000 UMTS/3G Legenda USA Bellcore - Standardy de facto USA - ANSI, TIA - Standardy de jure IETF: PINT&SPIRITS

7 Normalizacja IN Normy o zasięgu ogólnoświatowym: ITU-T: IN CS1, CS2, CS3, CS4 seria zaleceń Q.12xy Normy europejskie: ETSI: IN CS1, CS2, CS3, CS4 IETF: PINT i SPIRITS Normy krajowe USA: Bellcore: kolejne wersje AIN TIA: WIN - Wireless IN

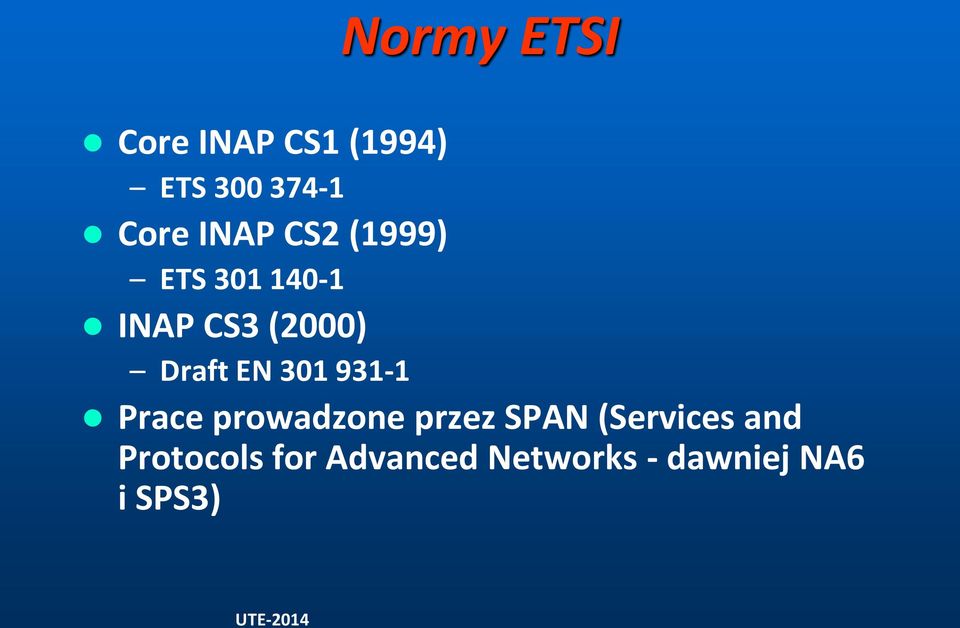

8 Normy ETSI Core INAP CS1 (1994) ETS Core INAP CS2 (1999) ETS INAP CS3 (2000) Draft EN Prace prowadzone przez SPAN (Services and Protocols for Advanced Networks - dawniej NA6 i SPS3)

9 IN CS1: charakterystyka Usługi dla głosu Proces usługi zajmuje się tylko jedną ze stron połączenia, niezależnie od innych uczestników (singleendedness) Połączenia punkt-punkt Połączenie sterowane przez jeden scenariusz (single point of control) - relacje sterowania SCF-SSF, SCF-SRF

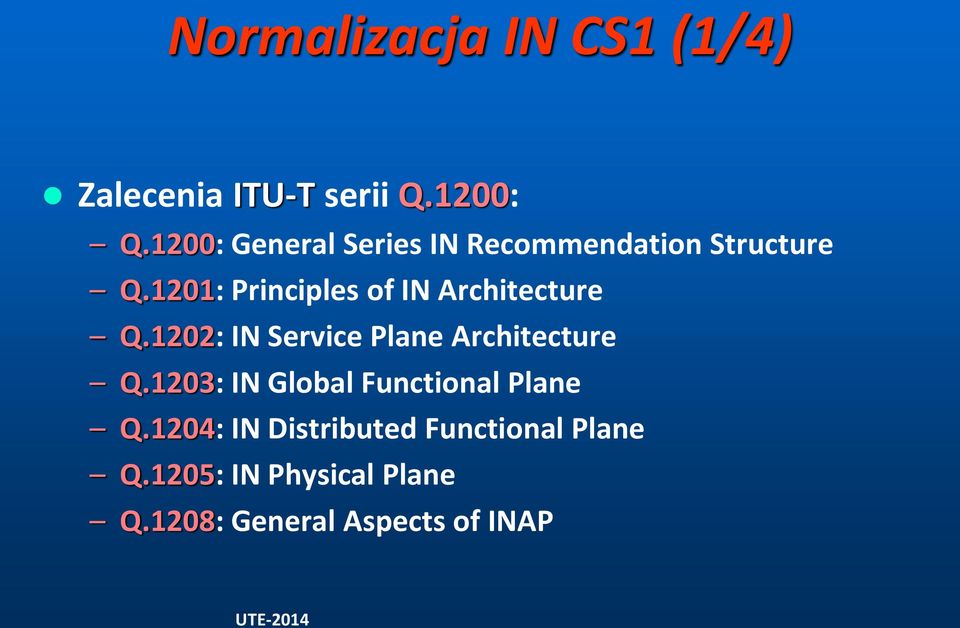

10 Normalizacja IN CS1 (1/4) Zalecenia ITU-T serii Q.1200: Q.1200: General Series IN Recommendation Structure Q.1201: Principles of IN Architecture Q.1202: IN Service Plane Architecture Q.1203: IN Global Functional Plane Q.1204: IN Distributed Functional Plane Q.1205: IN Physical Plane Q.1208: General Aspects of INAP

11 Normalizacja IN CS1 (2/4) Zalecenia ITU-T serii Q.1200: Q.1210: Q-series IN Recommendation Structure Q.1211: Introduction to IN Capability Set 1 Q.1213: IN Global Functional Plane for CS1 Q.1214: IN Distributed Functional Plane for CS1 Q.1215: IN Physical Plane for CS1 Q.1218: IN Interface Recommendations for CS1 Q.1219: IN User s Guide for CS1 Q.1290: Glossary of Terms Used in Definition of IN Applications

12 Normalizacja IN CS1 (3/4) Normy ETSI: ETS : IN CS-1 Core Intelligent Network Application Protocol (INAP) - Part 1 - protocol specification. ETS : Protocol Implementation Conformance Statement (PICS) proforma specification for SSF,SRF and SCF ETS : Test Suite Structure and Test Purposes (TSS&TP) specification for SSF and SRF

13 Normalizacja IN CS1 (4/4) Normy ETSI: ETS :Abstract Test Suite (ATS) and partial Protocol Implementation extra Information for Testing (PIXIT) proforma specification for SSF and SRF ETS : Protocol specification for the SCF - SDF interface ETS : PICS proforma specification for the SCF - SDF interface

14 Normalizacja IN CS1 (5/5) Normy ETSI: ETS : Test Suite Structure and Test Purposes (TSS&TP) specification for the SCF to SSF and the SCF to SRF interfaces EN : IN Capability Set 1 (CS1) extension; Intelligent Network Application Protocol (INAP); Customized Applications for Mobile network Enhanced Logic (CAMEL); Part 1: Protocol specification

15 Usługi IN - klasyfikacja Karty telefoniczne Karty telefoniczne Usługi opłacane z góry Połączenia kredytowane Biznes Wirtualna sieć wydzielona - VPN Dalekosiężny Centrex Zamknięta grupa użytkowników Centrex Personalne Uniwersalny numer osobisty Filtrowanie połączeń wychodzących Filtrowanie połączeń przychodzących Translacja numerów i ruting Zaawansowane połączenie bezpłatne Uniwersalny numer dostępowy Połączenie z podwyższoną opłatą Połączenie z podziałem opłaty Automatyczna dystrybucja zgłoszeń Dedykowane Zunifikowana obsługa wiadomości Budzenie & przypominanie Dostarczanie informacji użytkownikom Operatorskie Weryfikacja kart płatniczych Weryfikacja połączeń Access & Profile Checking Przenośność numerów Specjalny ruting dla abonentów Wywołania masowe Badanie opinii publicznej Teległosowanie Internet Bezpłatny dostęp Opłata za dostęp (Pay-per-surf) Dostęp priorytetowy ICW etc.

16 Zestaw usług CS1 (1/5) Połączenie bezpłatne (Freephone) - FPH Połączenie z podziałem opłaty (Split charging) - SPL Połączenie z podwyższoną opłatą (Premium rate) - PRM Numer Uniwersalny (Universal access number) - UAN

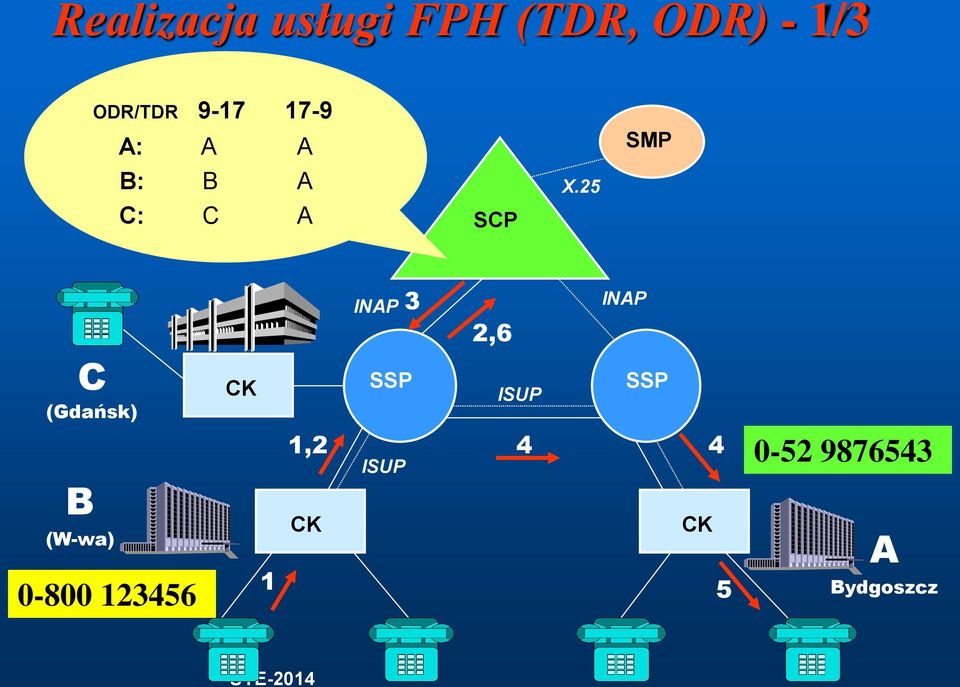

17 Realizacja usługi FPH (TDR, ODR) - 1/3 ODR/TDR A: A A B: B A C: C A SCP X.25 SMP C (Gdańsk) B (W-wa) CK 1 1,2 CK INAP SSP ISUP ISUP INAP SSP ,6 4 CK A Bydgoszcz

18 Realizacja usługi FPH (TDR, ODR) - 2/3 1: Ab A wybiera numer usługi FPH : Centrala końcowa CK rozpoznaje, że chodzi o usługę IN i przekazuje połączenie do SSP. SSP wysyła, za pomocą operacji protokołu INAP, zapytanie do SCP. SCP wykonuje scenariusz FPH, uwzględniający lokalizację Ab A i porę połączenia i wyznacza wynikający ze sceanariusza i kontekstu połączenia numer docelowy , z którym należy zestawić połączenie.

19 Realizacja usługi FPH (TDR, ODR) - 3/3 3: SCP zwraca do SSP wyznaczony numer i instruuje SSP aby nadzorować połączenie i zapisać dane taryfikacyjne. 4: SSP zestawia połączenie do właściwej centrali docelowej. 5: Docelowa CK zestawia połączenie z docelowym numerem : Po zakończeniu połączenia SSP zapisuje rekord zaliczeniowy i przekazuje dane statystyczne do SCP.

20 Sposoby naliczania opłat w usługach IN Ab A Ab B Naliczanie normalne (UAN) Połączenie bezpłatne (FPH) Połączenie z podziałem opłaty (SPL) Dochód Połączenie z opłatą dodatkową PRM)

21 Zestaw usług CS1 (2/5) Połączenie kredytowane VCC - różne wersje (Virtual Card Calling) Credit Card Calling - CCC Account Card Calling - ACC Automatic Alternative Billing - AAB Teległosowanie (Televoting) - VOT Wirtualna sieć wydzielona (Virtual Private Network) - VPN

22 Zestaw usług CS1 (3/5) Uniwersalna łączność osobista (Universal Personal Telecommunications) - UPT Obsługa fal zgłoszeń (Mass Calling) - MAS Dystrybucja zgłoszeń (Call Distribution) - CD Numer osobisty (Personal Number - Follow Me Diversion) - PN / FMD

23 Uniwersalna łączność osobista - UPT GSM Dom IN n... Biuro Połączenie przychodzące Numer osobisty

24 Zestaw usług CS1 (4/5) Warunkowe przekierowywanie połączeń - CRD Połączenie po zwolnieniu - CCBS Selektywne przekierowywanie połączeń - SCF Przekierowywanie połączeń wg definicji abonenta - UDR

25 Usługi translacji numeru Kierowanie uwarunkowane lokalizacją abonenta A Kierowanie uwarunkowane porą dnia, dniem tygodnia, typem dnia, Pasma czasowe, agenda, kalendarz Alternatywny routing gdy abonent domyślny nie odpowiada lub jest zajęty Dystrybucja połączeń rozkład procentowy, co n połączeń, każde n-te połączenie

26 Usługa translacji numeru A B 061 C VoIP user D E 2

27 Usługa translacji numeru Przekierowanie uwarunkowane czasem A B C D Usługa 800 Poniedziałek Wtorek Piątek Niedziela Czas 3

28 Usługa translacji numeru Przekierowanie w przypadku zajętości BUSY A B C D 800 4

29 Zestaw usług CS1 (5/5) Filtrowanie połączeń przychodzących - TCS (Terminating call screening) Filtrowanie połączeń wychodzących - OCS (Originating call screening) Połączenia opłacone z góry (pre-paid) PPC Śledzenie połączeń złośliwych - MCI

30 Funkcje usługowe IN CS1 Kategorie funkcji usługowych: kontrola dostępu i uprawnień (np. ONC, OFA, AUTC, CUG, OCS, TCS) przekierowywanie (np. ODR, TDR, CD, CFC, QUE) interakcja z użytkownikiem (np. OUP, CRA) zarządzanie usługami (np. CPM, LOG) numeracyjne (np. ABD, PNP, ONE) naliczanie opłat (np. REVC, PRMC, SPLC)

31 Funkcje usługowe IN CS1 Abbreviated Dialing (ABD) Customized Recorded Announcement (CRA) Attendant (ATT) Customized ringing (CRG) Authentication (AUTC) Destinating User Prompter (DUP) Authorization Code (AUTZ) Follow-Me Diversion (FMD) Automatic Call Back (ACB) Mass Calling (MAS) Call Distribution (CD) Meet-Me Conference (MMC) Call Forwarding (CF) Multiway Calling (MWC) Call Forwarding on Busy (CFC) Off-Net Access (OFA) Call Gapping (GAP) Off-Net Calling (ONC) Call Hold with Announcement (CHA) One Number (ONE) Call Limiter (LIM) Origin Dependent Routing (ODR) Call Logging (LOG) Originating Call screening (OCS) Call Queuing (QUE) Originating User Prompter (OUP) Call Transfer (TRA) Personal Numbering (PN) Call Waiting (CW) Private Numbering Plan (PNP) Closed User Group (CUG) Reverse Charging (REVC) Consultation Calling (COC) Split Charging (SPLC) Customer Profile Management (CPM)

32 Profile usług IN Z każdą usługą związane są funkcje usługowe: podstawowe (np. FPH - ONE, REVC) opcjonalne (np. FPH - ODR, TDR, OCS) Operator definiuje podstawowe zestawy wzorcowych profili dla każdej z usług kryteria - zastosowanie usługi / sektor rynku Abonent wybiera wzorcowy profil i określa parametry swojej usługi, np. drzewo kierowania, pasma czasowe, zapowiedzi...

33 Usługa autoryzacji połączeń Access and profile checking Użytkownik Baza danych klientów Zapytanie do bazy danych Usługa autoryzacji połączeń Zapowiedź słowna Wybrany numer Centrum obsługi zgłoszeń

34 Usługa autoryzacji połączeń Sprawdzanie czy abonent inicjujący zgłoszenie, identyfikowany na podstawie CLI (Calling Line Identity) i zamierzający korzystać z sieci jest zarejestrowany Obsługa zgłoszeń inicjowanych przez niezarejestrowanych abonentów selektywne kierowanie do centrum obsługi zgłoszeń zapowiedź słowna (specyficzna dla operatora) właściwa dla profilu tego użytkownika

35 Usługa autoryzacji połączeń Obsługa zgłoszeń inicjowanych przez zarejestrowanych abonentów Przekierowywanie zgłoszeń natrafiających na warunek zajętości/braku odpowiedzi Odrzucanie zgłoszeń na podstawie CLI i wybranego numeru docelowego Uwzględnianie zgłoszeń przekierowanych
