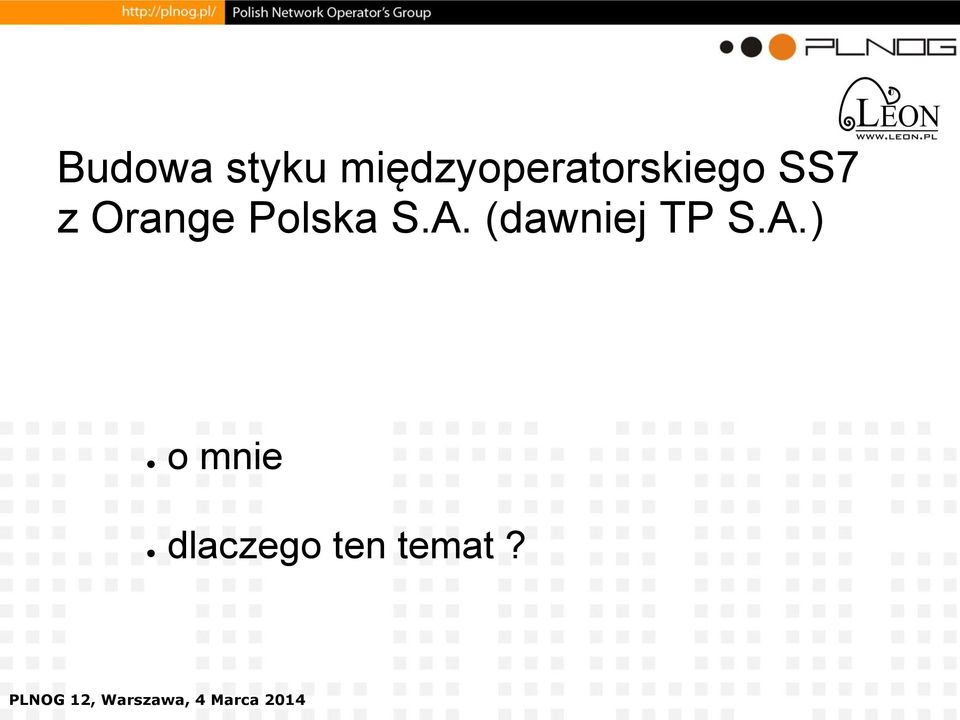

1 Budowa styku międzyoperatorskiego SS7 z Orange Polska S.A. (dawniej TP S.A.) o mnie dlaczego ten temat?

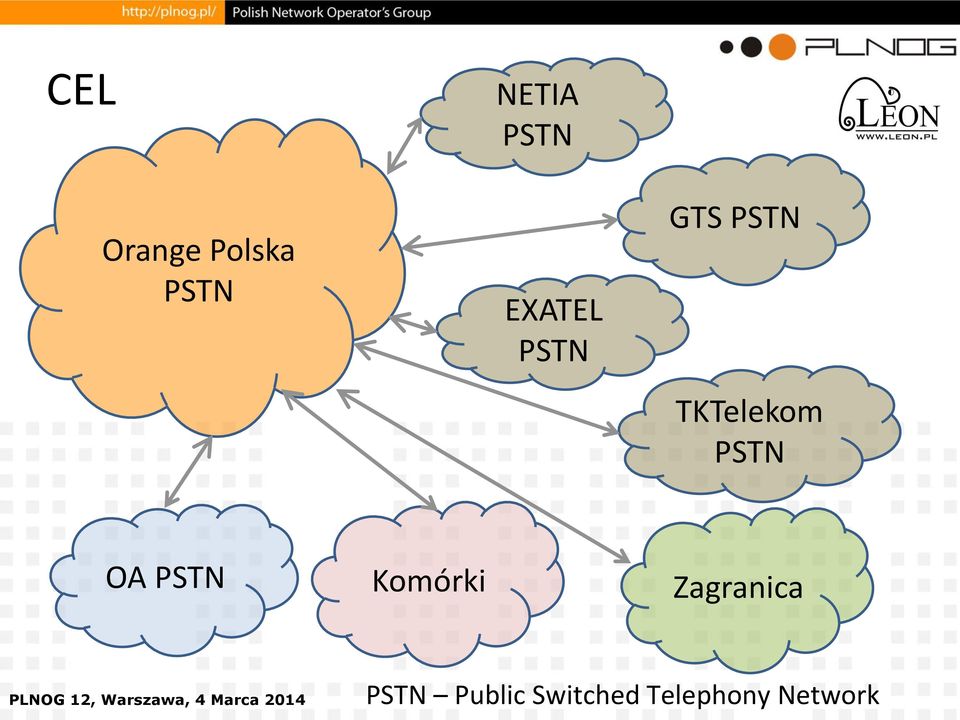

2 CEL Orange Polska PSTN NETIA PSTN EXATEL PSTN GTS PSTN TKTelekom PSTN OA PSTN Komórki Zagranica PSTN Public Switched Telephony Network

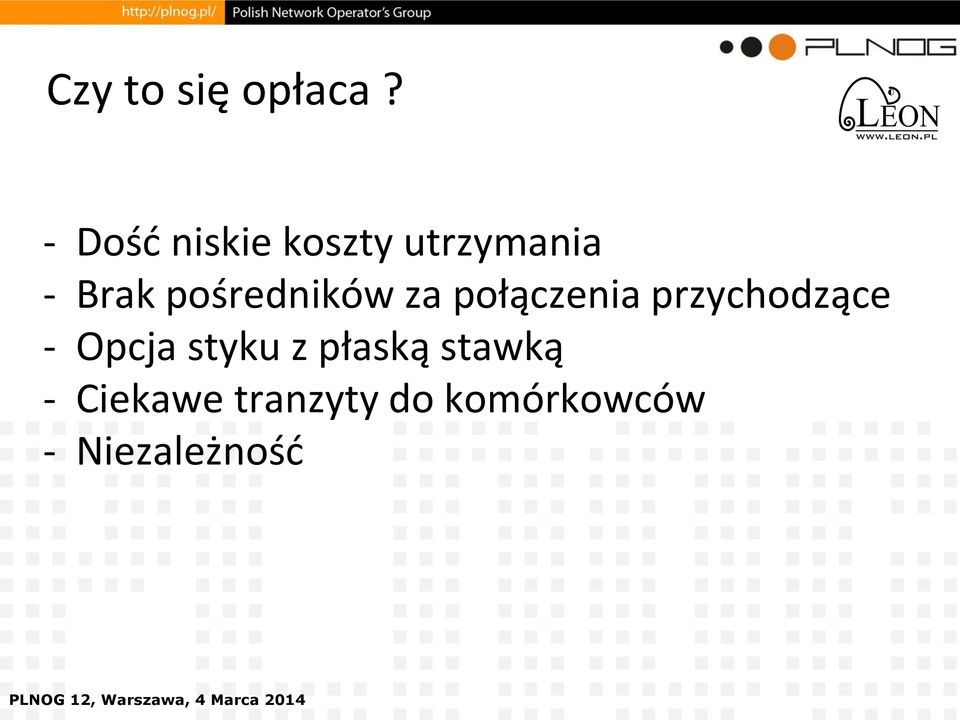

3 Czy to się opłaca? - Dość niskie koszty utrzymania - Brak pośredników za połączenia przychodzące - Opcja styku z płaską stawką - Ciekawe tranzyty do komórkowców - Niezależność

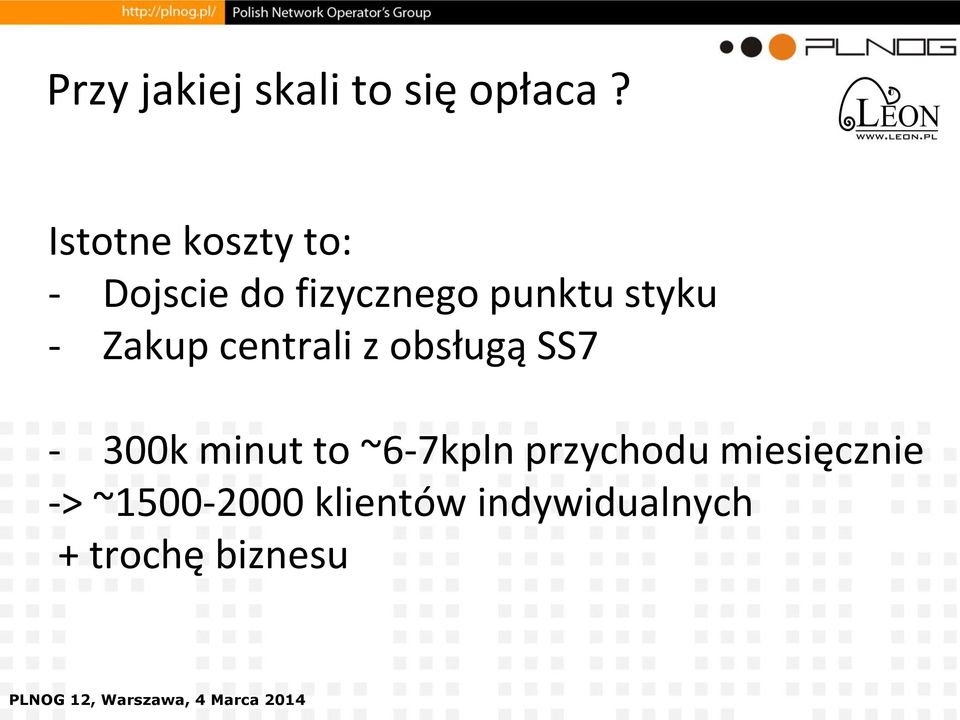

4 Przy jakiej skali to się opłaca? Istotne koszty to: - Dojscie do fizycznego punktu styku - Zakup centrali z obsługą SS7-300k minut to ~6-7kpln przychodu miesięcznie -> ~ klientów indywidualnych + trochę biznesu

5 Zaczynamy od... Podpisania umowy SOR

6 A w umowie istotne... - ISI sposob komunikacji z OPL - Stawki (koniec ery asymetrii)

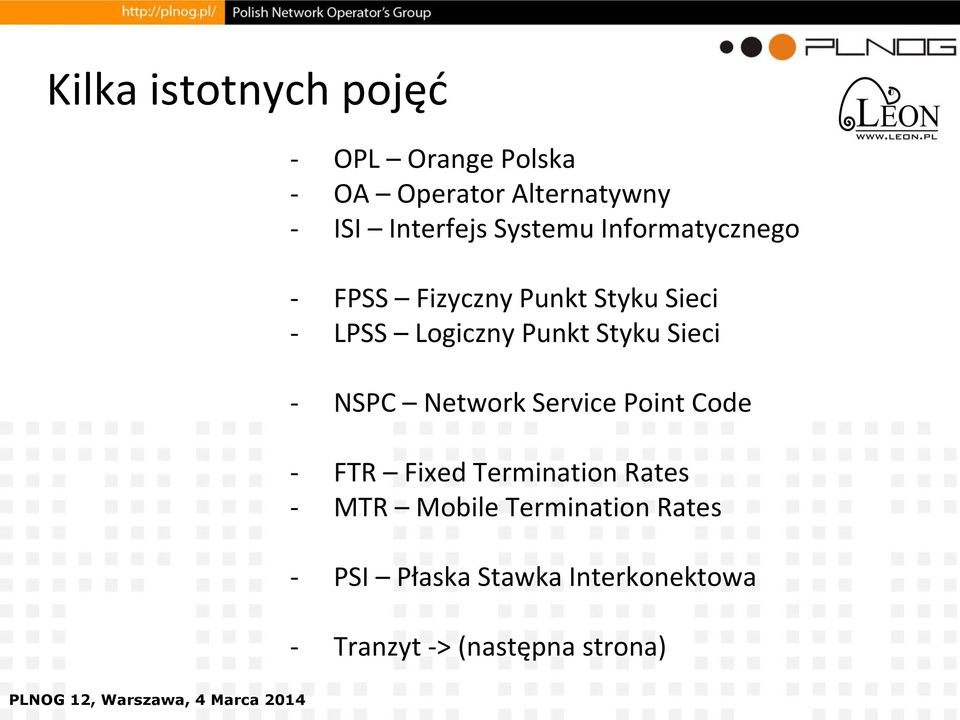

7 Kilka istotnych pojęć - OPL Orange Polska - OA Operator Alternatywny - ISI Interfejs Systemu Informatycznego - FPSS Fizyczny Punkt Styku Sieci - LPSS Logiczny Punkt Styku Sieci - NSPC Network Service Point Code - FTR Fixed Termination Rates - MTR Mobile Termination Rates - PSI Płaska Stawka Interkonektowa - Tranzyt -> (następna strona)

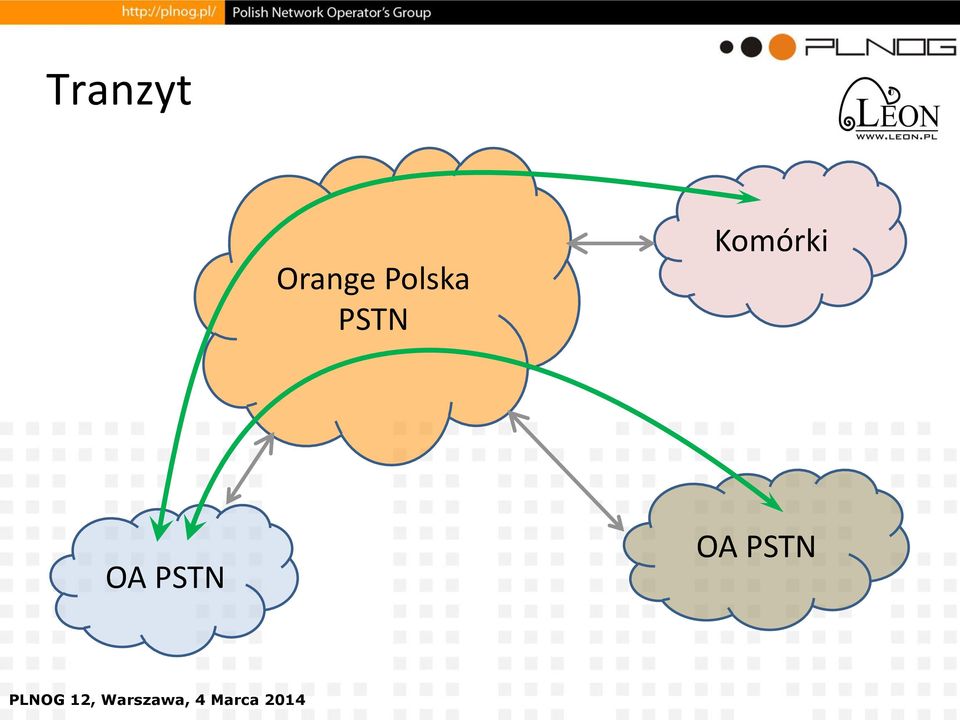

8 Tranzyt Orange Polska PSTN Komórki OA PSTN OA PSTN

9 Tranzyt do OA via OA Orange Polska PSTN Netia/GTS OA PSTN OA XY PSTN

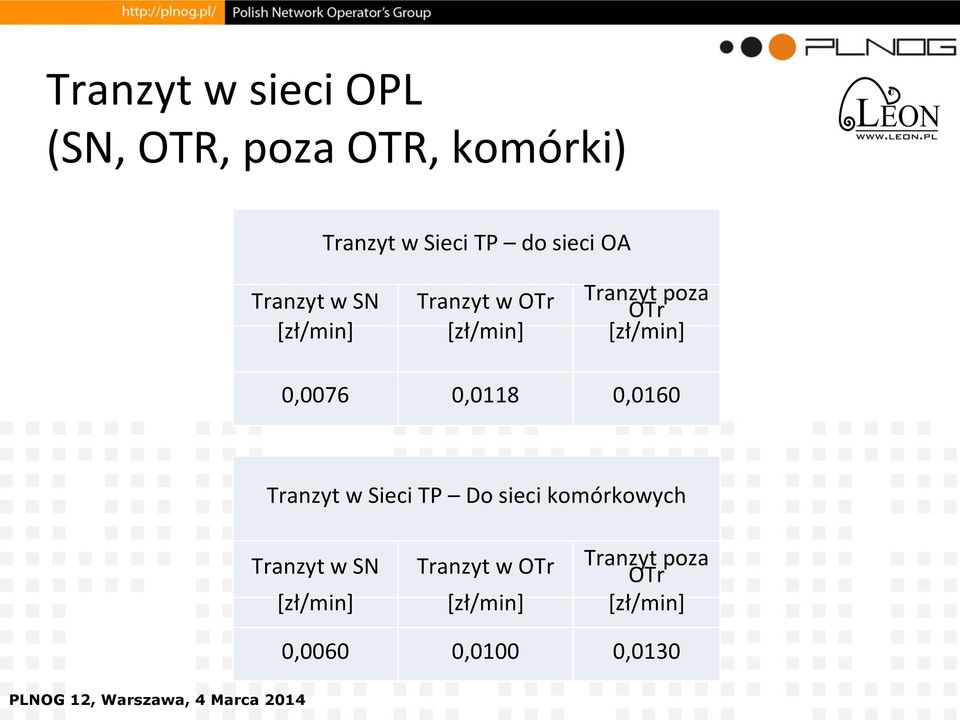

10 Tranzyt w sieci OPL (SN, OTR, poza OTR, komórki) Tranzyt w Sieci TP do sieci OA Tranzyt w SN Tranzyt w OTr Tranzyt poza OTr [zł/min] [zł/min] [zł/min] 0,0076 0,0118 0,0160 Tranzyt w Sieci TP Do sieci komórkowych Tranzyt w SN Tranzyt w OTr Tranzyt poza OTr [zł/min] [zł/min] [zł/min] 0,0060 0,0100 0,0130

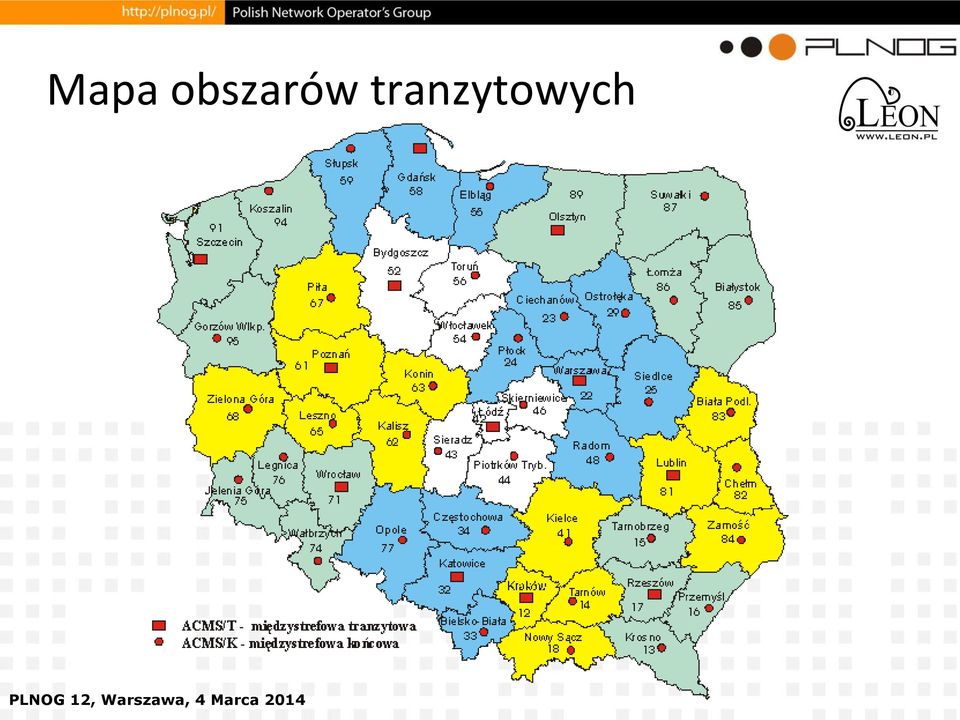

11 Mapa obszarów tranzytowych

12 Tranzyty ile kosztują połączenia do komórkowców via OPL Lp. Operator Zakres numeracji Operator Udostępniający Stawka za zakończenie połączenia w sieci Operatora (PLN/min) T1 T2 T3 1 Cyfrowy Polsat S. A. ABSP=699(3-4) 0,0429 0,0429 0, Cyfrowy Polsat S. A. ABSP=6991 0,0429 0,0429 0, Cyfrowy Polsat S. A. ABSPQ=6990(0,2-9) 0,0429 0,0429 0, Cyfrowy Polsat S. A. ABSPQ=6992(0-1,3-9) 0,0429 0,0429 0, Cyfrowy Polsat S. A. ABSPQ=6996(1-6,8) 0,0429 0,0429 0, Mobyland Sp. z o.o. ABSP=7280 0,0429 0,0429 0, P4 Sp. z o.o. ABS=53(0-1,3-5) 0,0429 0,0429 0, P4 Sp. z o.o. ABS=57(4,8) 0,0429 0,0429 0, P4 Sp. z o.o. ABS=570 0,0429 0,0429 0, P4 Sp. z o.o. ABS=575 0,0429 0,0429 0, P4 Sp. z o.o. ABS=730 0,0429 0,0429 0, P4 Sp. z o.o. ABS=731 0,0429 0,0429 0, P4 Sp. z o.o. ABS=732 0,0429 0,0429 0,0429 ZMIANY +tranzyt 0.6gr w SN (przypadek śląska) = pln netto / minute

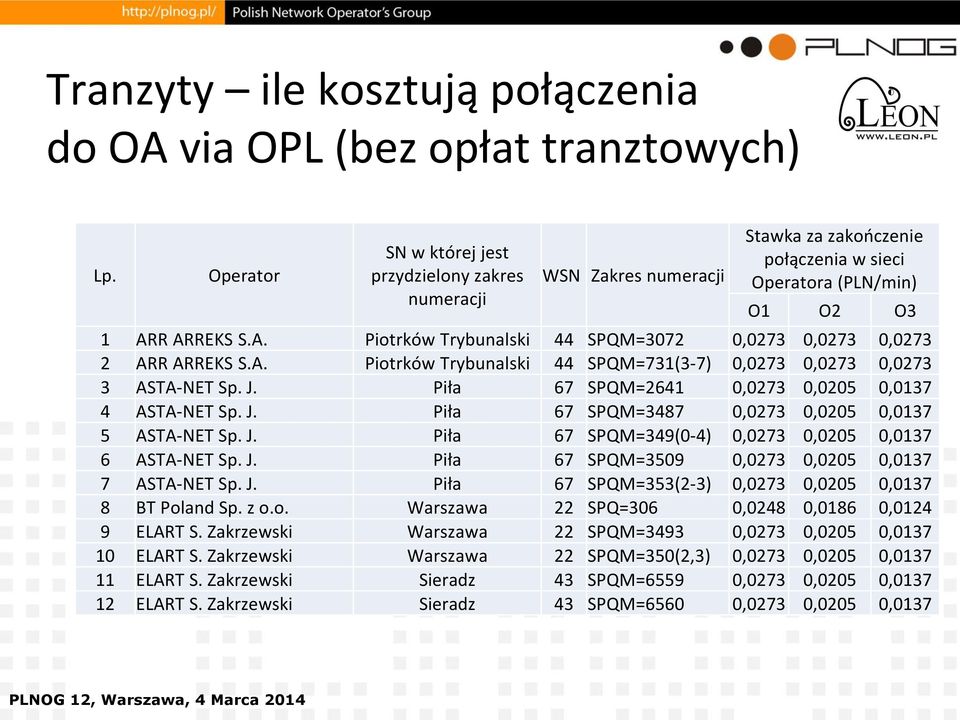

13 Tranzyty ile kosztują połączenia do OA via OPL (bez opłat tranztowych) Lp. Operator SN w której jest przydzielony zakres numeracji WSN Zakres numeracji Stawka za zakończenie połączenia w sieci Operatora (PLN/min) O1 O2 O3 1 ARR ARREKS S.A. Piotrków Trybunalski 44 SPQM=3072 0,0273 0,0273 0, ARR ARREKS S.A. Piotrków Trybunalski 44 SPQM=731(3-7) 0,0273 0,0273 0, ASTA-NET Sp. J. Piła 67 SPQM=2641 0,0273 0,0205 0, ASTA-NET Sp. J. Piła 67 SPQM=3487 0,0273 0,0205 0, ASTA-NET Sp. J. Piła 67 SPQM=349(0-4) 0,0273 0,0205 0, ASTA-NET Sp. J. Piła 67 SPQM=3509 0,0273 0,0205 0, ASTA-NET Sp. J. Piła 67 SPQM=353(2-3) 0,0273 0,0205 0, BT Poland Sp. z o.o. Warszawa 22 SPQ=306 0,0248 0,0186 0, ELART S. Zakrzewski Warszawa 22 SPQM=3493 0,0273 0,0205 0, ELART S. Zakrzewski Warszawa 22 SPQM=350(2,3) 0,0273 0,0205 0, ELART S. Zakrzewski Sieradz 43 SPQM=6559 0,0273 0,0205 0, ELART S. Zakrzewski Sieradz 43 SPQM=6560 0,0273 0,0205 0,0137

14 Tranzyty ile kosztują połączenia do OA via OPL przypadek Netii Orange Polska PSTN Tranzyt do OA w SN = 0,76gr Styk w SN32 Styk w SN32 Leon PSTN Leon-> Netia = 2,73 + 0,76 = 3,49gr Netia PSTN FTR = 2,73gr (O1/T1)

15 Tranzyty ile kosztują połączenia do OA via OPL przypadek 3S Styk w SN32 Orange Polska PSTN Tranzyt do OA w SN = 0,76gr Netia/GTS Tranzyt = 0.7gr Styk w SN32 Leon PSTN 3S PSTN FTR = 2,73gr (O1/T1) Leon-> 3S = 2,73 + 0,76 + 0,7 = 4,19gr

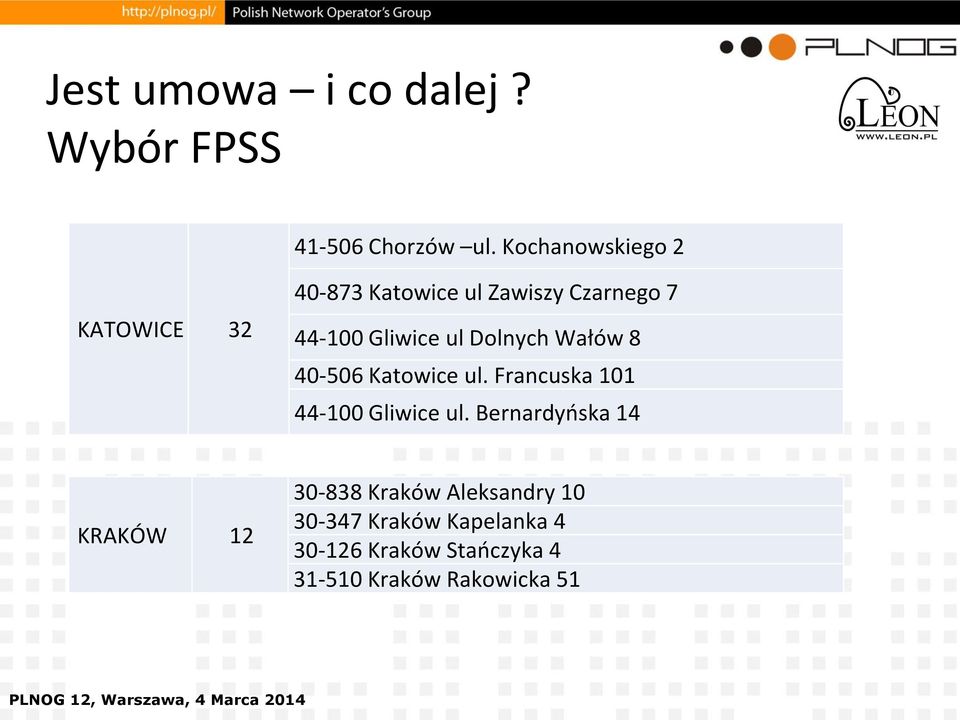

16 Jest umowa i co dalej? Wybór FPSS Chorzów ul. Kochanowskiego 2 KATOWICE Katowice ul Zawiszy Czarnego Gliwice ul Dolnych Wałów Katowice ul. Francuska Gliwice ul. Bernardyńska 14 KRAKÓW Kraków Aleksandry Kraków Kapelanka Kraków Stańczyka Kraków Rakowicka 51

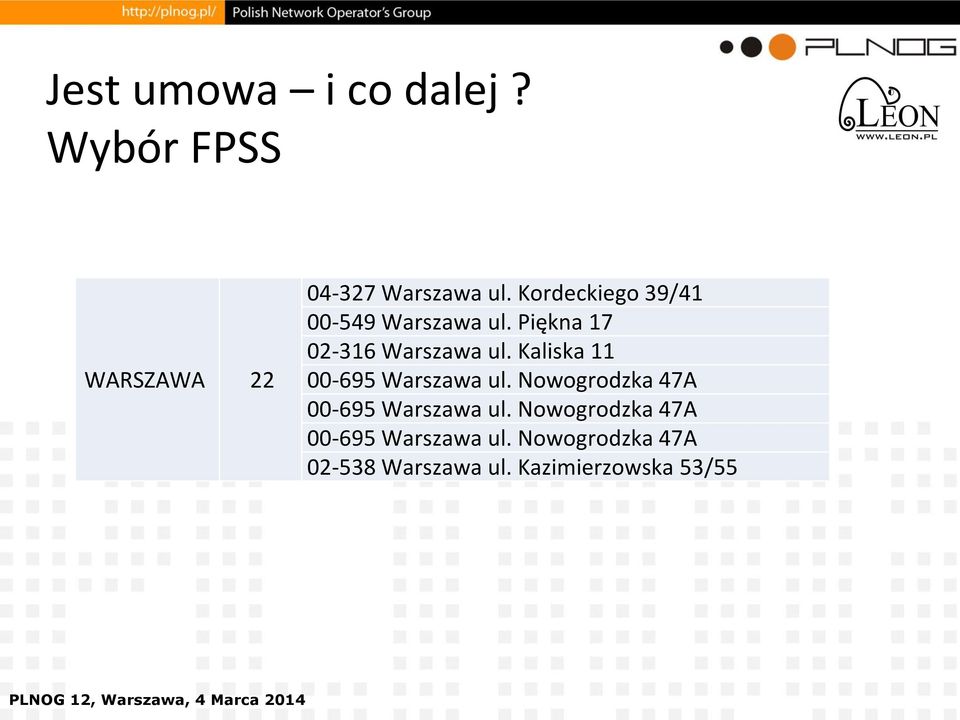

17 Jest umowa i co dalej? Wybór FPSS WARSZAWA Warszawa ul. Kordeckiego 39/ Warszawa ul. Piękna Warszawa ul. Kaliska Warszawa ul. Nowogrodzka 47A Warszawa ul. Nowogrodzka 47A Warszawa ul. Nowogrodzka 47A Warszawa ul. Kazimierzowska 53/55

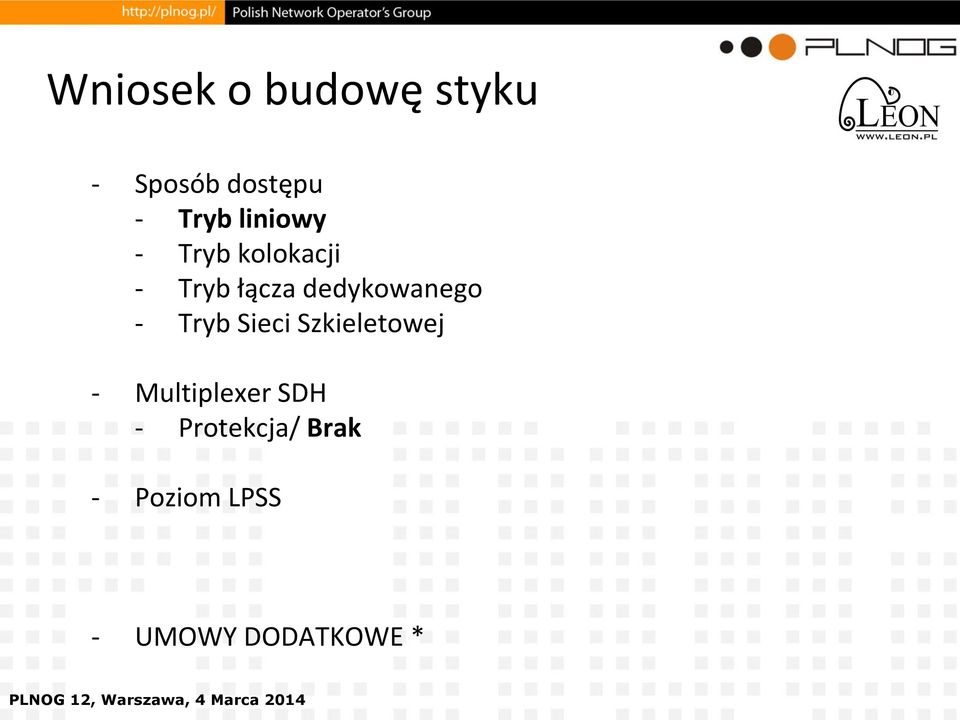

18 Wniosek o budowę styku - Sposób dostępu - Tryb liniowy - Tryb kolokacji - Tryb łącza dedykowanego - Tryb Sieci Szkieletowej - Multiplexer SDH - Protekcja/ Brak - Poziom LPSS - UMOWY DODATKOWE *

19 Wnioski do UKE o zasoby: - Numeracja geograficzna 320pln / rok za 1000 numerów - Numer Routingowy (RN) 100pln / rok - Punkt kodowy sieci SS7 (NSPC) 1200pln / rok Około 2 tygodnie do miesiąca oczekiwania

20 Budowa fizyczna + koszty - Kosztorys dobudowy do ODF ~1800pln netto - Dostęp do ISI ~3900pln netto - Dojście do FPSS (Katowice Francuska) -> Quicktel (4DC) 360pln netto/mc - Miejsce w szafie -> Quicktel (4DC) - Multiplexer SDH (Ericsson, OMS846) -> Falesia - Moduł centrali (Adescom) -> Adescom - pytać Jacka ;)

21 Budowa fizyczna + koszty (trakty) - abonament - przypadek 2x E1 in, 2x E1 out - OA -> OPL ~2x400pln netto - OPL -> OA ~2x400pln netto - Jednorazowo - Milon tu, milion tam ;)

22 Uruchamianie - Testy synchronizacyjne (wykonuje OPL ) 24h - Testy teletransmisyjne (wykonuje OPL ) 24h - Testy SS7 (wykonuje Adescom z OPL) kilka dni - Testy billingowe (wykonuje Adescom z OPL) kilka dni Ale całość trwa znaczenie dłużej..

23 Gotowy Węzeł w 4DC (Katowice) SDH PBX + Gateway

24 PSI Płaska Stawka Interkonektowa Usługi sieciowe rozliczane na zasadzie zryczałtowanej (flat rate) Lp. Opłata za łącze E1 Opłata [PLN/miesiąc] 1 W strefie numeracyjnej (SN) 3 120,21 2 W OTR 3 714,53 3 Poza OTR 5 463,22 * - limit około 370 tysięcy minut / trakt E1

25 Styk Operatorski SS7 z OPL Stos protokołów ISUP MTP-L3 MTP-L2 L1 ISDN User Part Message Transfer Part L3 Message Transfer Part L2 E1

26 Styk Operatorski SS7 z OPL Połączenia logiczne Gliwice/CD2 STP Warszawa PSTN SEP LinkSet #1 Orange Polska SS7 Network STP Katowice ADESCOM LEON SEP Gliwice LinkSet #2

27 Styk Operatorski SS7 z OPL Połączenia fizyczne PSTN SEP 4x E1-2x IN -2x OUT Gliwice/CD2 TDM Switch TDM Network STP Warszawa LinkSet #1 1x SignallingLink STP Katowice 4x E1-2x IN -2x OUT -2x SS7 LEON SEP Gliwice LinkSet #2 1x SignallingLink

28 Styk Operatorski SS7 z OPL Adresacja STP Warszawa SPC PSTN SEP Gliwice/CD2 SPC 4118 STP Katowice SPC LEON SEP Gliwice SPC 3996

29 Nasze 2 styki z OPL Orange Polska SS7 Network Gliwice/CD2 Katowice/CN1 LEON SEP1 Gliwice/CK LEON SEP2 Katowice/4DC Leon IP Network

30 OFERTA?

31 W przypadku pytań: Marcin Kuczera
