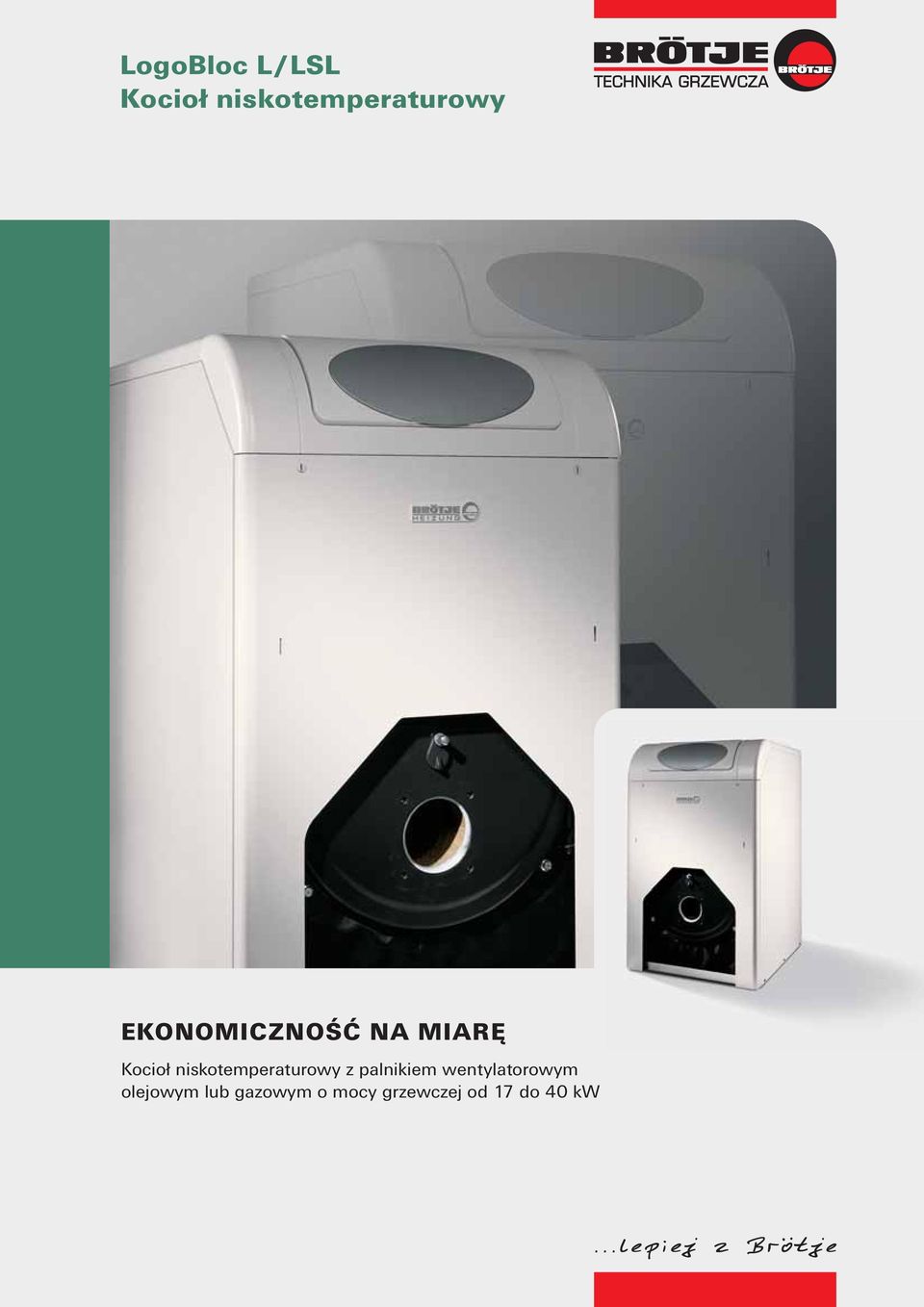

1 LogoBloc L/LSL Kocioł niskotemperaturowy EKONOMICZNOŚĆ NA MIARĘ Kocioł niskotemperaturowy z palnikiem wentylatorowym olejowym lub gazowym o mocy grzewczej od 17 do 40 kw

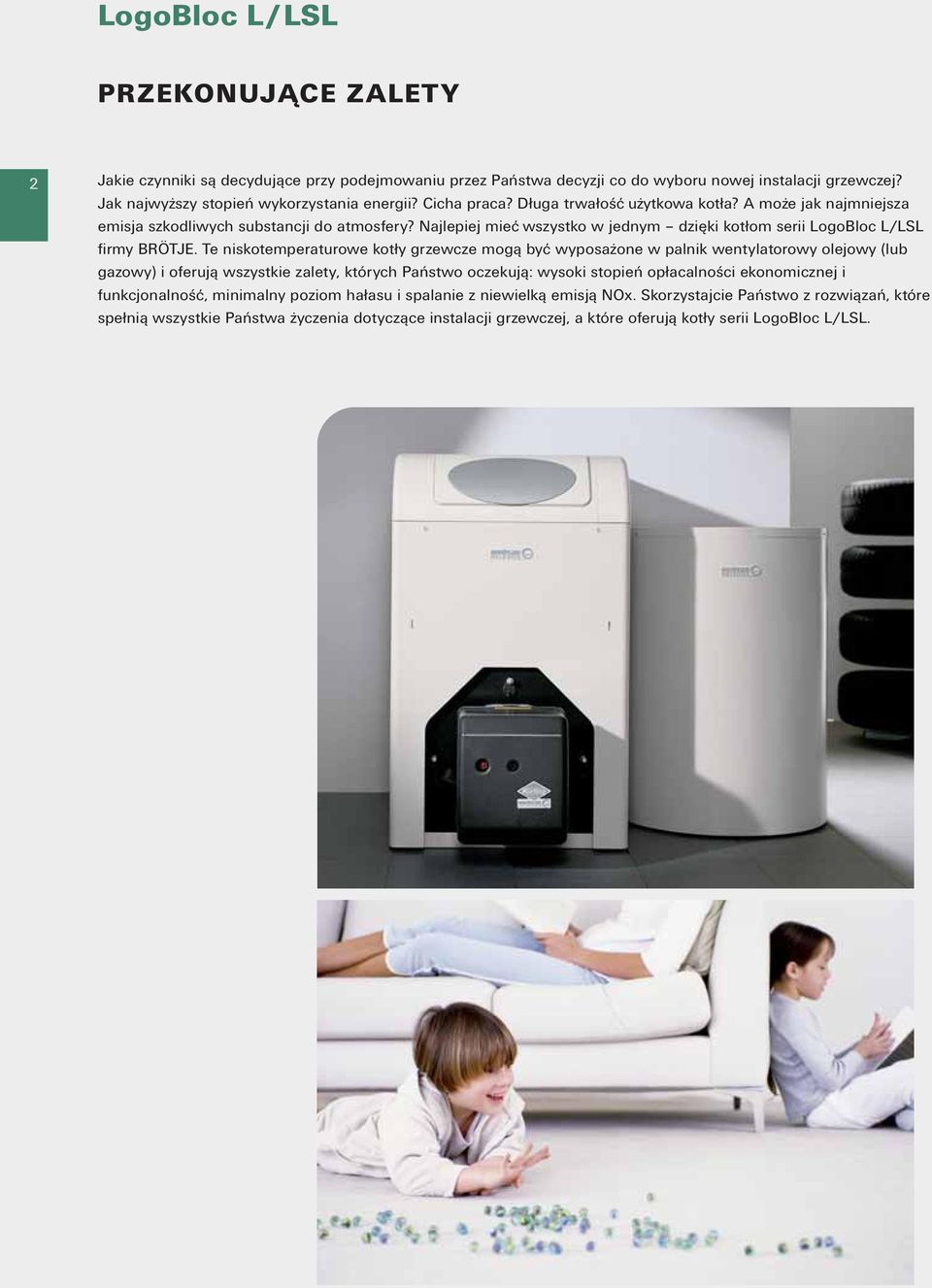

2 LogoBloc L/LSL PRZEKONUJĄCE ZALETY 2 Jakie czynniki są decydujące przy podejmowaniu przez Państwa decyzji co do wyboru nowej instalacji grzewczej? Jak najwyższy stopień wykorzystania energii? Cicha praca? Długa trwałośc użytkowa kotła? A może jak najmniejsza emisja szkodliwych substancji do atmosfery? Najlepiej miec wszystko w jednym dzięki kotłom serii LogoBloc L/LSL firmy BRÖTJE. Te niskotemperaturowe kotły grzewcze mogą byc wyposażone w palnik wentylatorowy olejowy (lub gazowy) i oferują wszystkie zalety, których Państwo oczekują: wysoki stopień opłacalności ekonomicznej i funkcjonalnośc, minimalny poziom hałasu i spalanie z niewielką emisją NOx. Skorzystajcie Państwo z rozwiązań, które spełnią wszystkie Państwa życzenia dotyczące instalacji grzewczej, a które oferują kotły serii LogoBloc L/LSL.

3

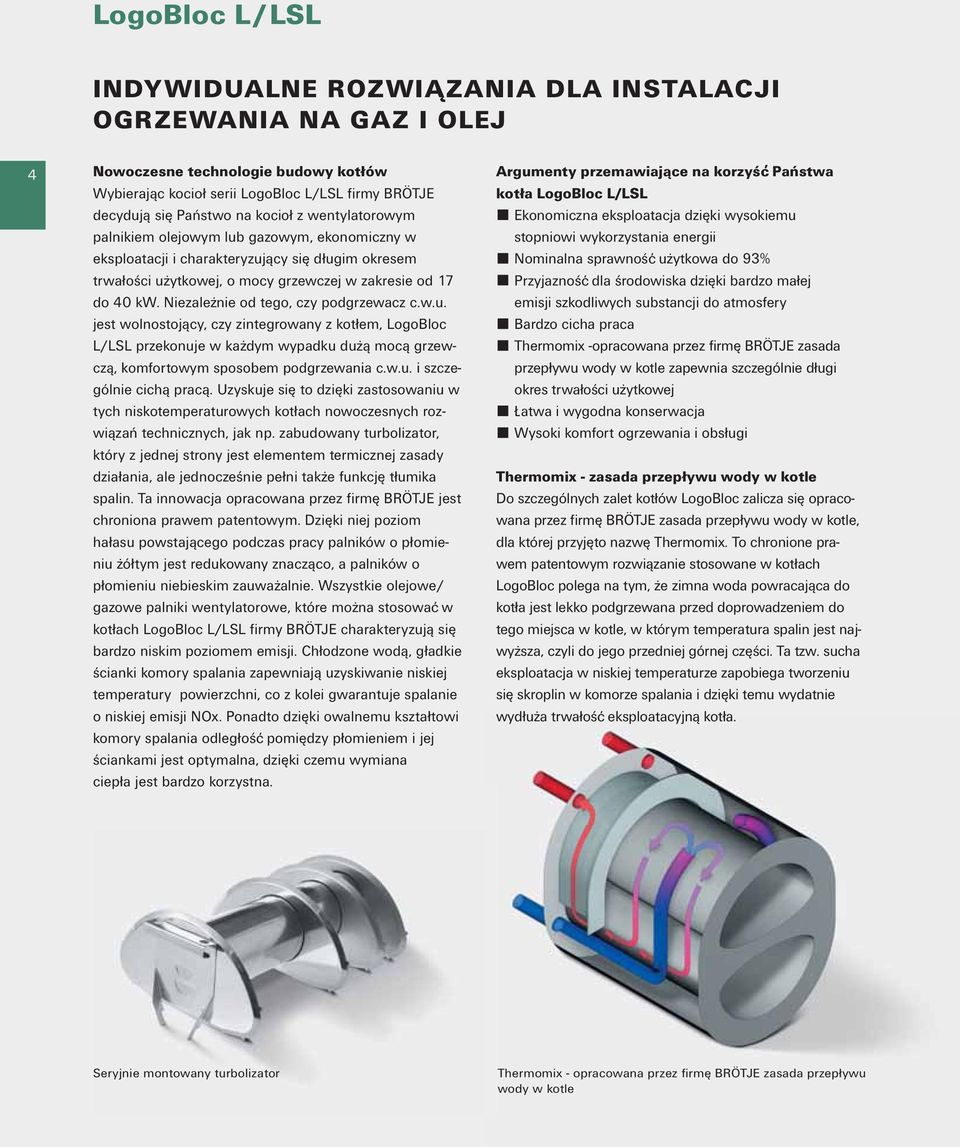

4 LogoBloc L/LSL INDYWIDUALNE ROZWIĄZANIA DLA INSTALACJI OGRZEWANIA NA GAZ I OLEJ 4 Nowoczesne technologie budowy kotłów Wybierając kocioł serii LogoBloc L/LSL firmy BRÖTJE decydują się Państwo na kocioł z wentylatorowym palnikiem olejowym lub gazowym, ekonomiczny w eksploatacji i charakteryzujący się długim okresem trwałości użytkowej, o mocy grzewczej w zakresie od 17 do 40 kw. Niezależnie od tego, czy podgrzewacz c.w.u. jest wolnostojący, czy zintegrowany z kotłem, LogoBloc L/LSL przekonuje w każdym wypadku dużą mocą grzewczą, komfortowym sposobem podgrzewania c.w.u. i szczególnie cichą pracą. Uzyskuje się to dzięki zastosowaniu w tych niskotemperaturowych kotłach nowoczesnych rozwiązań technicznych, jak np. zabudowany turbolizator, który z jednej strony jest elementem termicznej zasady działania, ale jednocześnie pełni także funkcję tłumika spalin. Ta innowacja opracowana przez firmę BRÖTJE jest chroniona prawem patentowym. Dzięki niej poziom hałasu powstającego podczas pracy palników o płomieniu żółtym jest redukowany znacząco, a palników o płomieniu niebieskim zauważalnie. Wszystkie olejowe/ gazowe palniki wentylatorowe, które można stosowac w kotłach LogoBloc L/LSL firmy BRÖTJE charakteryzują się bardzo niskim poziomem emisji. Chłodzone wodą, gładkie ścianki komory spalania zapewniają uzyskiwanie niskiej temperatury powierzchni, co z kolei gwarantuje spalanie o niskiej emisji NOx. Ponadto dzięki owalnemu kształtowi komory spalania odległośc pomiędzy płomieniem i jej ściankami jest optymalna, dzięki czemu wymiana ciepła jest bardzo korzystna. Argumenty przemawiające na korzyśc Państwa kotła LogoBloc L/LSL Ekonomiczna eksploatacja dzięki wysokiemu stopniowi wykorzystania energii Nominalna sprawnośc użytkowa do 93% Przyjaznośc dla środowiska dzięki bardzo małej emisji szkodliwych substancji do atmosfery Bardzo cicha praca Thermomix -opracowana przez firmę BRÖTJE zasada przepływu wody w kotle zapewnia szczególnie długi okres trwałości użytkowej ł-atwa i wygodna konserwacja Wysoki komfort ogrzewania i obsługi Thermomix - zasada przepływu wody w kotle Do szczególnych zalet kotłów LogoBloc zalicza się opracowana przez firmę BRÖTJE zasada przepływu wody w kotle, dla której przyjęto nazwę Thermomix. To chronione prawem patentowym rozwiązanie stosowane w kotłach LogoBloc polega na tym, że zimna woda powracająca do kotła jest lekko podgrzewana przed doprowadzeniem do tego miejsca w kotle, w którym temperatura spalin jest najwyższa, czyli do jego przedniej górnej części. Ta tzw. sucha eksploatacja w niskiej temperaturze zapobiega tworzeniu się skroplin w komorze spalania i dzięki temu wydatnie wydłuża trwałośc eksploatacyjną kotła. Seryjnie montowany turbolizator Thermomix - opracowana przez firmę BRÖTJE zasada przepływu wody w kotle

5 ELASTYCZNE ROZWIĄZANIA DLA POGRZEWANIA CW.U. Mały, mocny i ekonomiczny. Nowoczesny wygląd kotłów LogoBloc L firmy BRÖTJE przekonuje minimalną ilością miejsca potrzebną do jego zamontowania Funkcjonalna wspólnota Do podgrzewania c.w.u. proszę wybrac idealne dla Państwa rozwiązanie. Proszę się zdecydowac na system grzewczy z wolnostojącym lub ze zintegrowanym podgrzewaczem c.w.u. zawsze o takiej pojemności, jaką Państwo wybiorą. Niskotemperaturowe kotły LogoBloc idealnie wręcz nadają się do współpracy zarówno z podgrzewaczami leżącymi typu EAS-T, jak i z okrągłymi podgrzewaczami stojącymi typu EAS. Pojemnośc podgrzewaczy typu EAS może przy tym wynosic od 120 do 500 litrów, podgrzewacze leżące typu EAS-T są dostępne w pojemnościach 150 i 200 litrów. Okrągły podgrzewacz stojący typu EAS Podgrzewacz leżący typu EAS-T

6 17 do 40 kw ELASTYCZNOŚĆ W WYBORZE PALNIKA Wybierając palnik mają Państwo do dyspozycji wiele możliwości. Mogą Państwo zdecydowac się na palnik cenionego przez siebie producenta lub na palnik oferowany przez firmę BRÖTJE w kotłach serii LogoBloc L/LSL można stosowac wszystkie dostępne w handlu olejowe i gazowe palniki wentylatorowe. Geometria komory spalania w kotle LogoBloc zapewnia bezpieczną i niskoemisyjną pracę palnika. Montaż palnika trwa krótko i nie stwarza problemów dzięki stosowaniu znormalizowanych wtyczek i wymiarów przyłączeniowych palnika. Jako element wyposażenia dodatkowego firma BRÖTJE oferuje uniwersalne obudowy pełniące funkcję izolacji dźwiękowej i cieplnej, które można stosowac do prawie wszystkich dostępnych na rynku palników różnych producentów. 6 Palniki firmy BRÖTJE Wentylatorowe palniki olejowe i gazowe oferowane przez firmę BRÖTJE mają uniwersalne zastosowanie, a w związku z tym można je bez problemu zamontowac w kotłach serii LogoBloc L/LSL. W przypadku olejowych palników wentylatorowych mają Państwo do wyboru palniki o niskiej emisji NOx lub palniki o niebieskim płomieniu. Palnik o niebieskim płomieniu - bez sadzy dzięki spalaniu oleju w stanie parowym W głowicy palnika o niebieskim płomieniu oferowanego przez firmę BRÖTJE zastosowano nowoczesne rozwiązanie techniczne, dzięki któremu w recyrkulacyjnej komorze spalania olej opałowy jest przeprowadzany przed spaleniem w stan parowy. Olej w stanie parowym jest następnie spalany w niebieskim płomieniu w proekologiczny sposób, a powstająca przy tym emisja NOx jest bardzo niska. W wyniku tego podczas spalania powstają niewielkie ilości sadzy i kocioł ulega zanieczyszczeniu w minimalnym stopniu. Palnik o niskiej emisji NOx mało zanieczyszczeń dzięki obniz eniu temperatury płomienia W nowoczesnych palnikach o niskiej emisji NOx oferowanych przez firmę BRÖTJE seryjnie montuje się układ do wstępnego podgrzewania oleju. Ponadto są one wyposażane w rurę recyrkulacyjną, przez którą częściowy strumień gazów grzewczych jest doprowadzany do spalania. Dzięki temu obniża się temperatura płomienia, wskutek czego zmniejsza się także emisja NOx. Chłodzona wodą komora spalania w kotle dodatkowo przyczynia się do niskoemisyjnej eksploatacji. Palnik olejowy (o niskiej emisji NOx) JET 4.5 Palnik olejowy (o niebieskim płomieniu) K 1.2 (s) Palnik gazowy (o niskiej emisji NOx) JET 50

7 17 do 40 kw RAZEM Z PODGRZEWACZEM C.W.U. 7 Smukła sylwetka kotła LogoBloc LSL firmy BRÖTJE ze zintegrowanym podgrzewaczem c.w.u. umożliwia łatwy dostęp podczas przeprowadzania prac konserwacyjnych Ekonomiczne połączenie Kotły typu Logobloc LSL firmy BRÖTJE charakteryzują się bardzo korzystnym stosunkiem ceny do jakości. Te kompletne zespoły wyposażone są w bardzo ekonomiczny pompowy system ładowania podgrzewacza c.w.u, który łączy go z kotłem c.o. Fabrycznie zmontowana centrala grzewcza zmniejsza koszty montażu i nie wymaga dużej ilości miejsca do jej ustawienia. Połączeni nierozerwalnym węzłem: pompowy system ładowania: w kotle LogoBloc LSL

8 LogoBloc L/LSL 8 Jasno i wyraźnie Dzięki modułowemu i umożliwiającemu komunikację systemowi zintegrowanej regulacji ISR można w prosty i wygodny sposób sterowac pracą poszczególnych podsystemów instalacji, jak np. podgrzewacz c.w.u., podgrzewanie c.w.u. za pomocą układu solarnego z pompą cyrkulacyjną c.w.u., czy obieg c.o. z regulacją pogodową. Dla każdej funkcji można wprowadzic maksymalnie cztery programy tygodniowe. Trzy poziomy obsługi przez użytkownika i obsługi serwisowej dostarczają w każdym czasie w pełni tekstowych informacji o wszystkich ważnych parametrach i stanach pracy. Wszystkie komunikaty są jasno i wyraźnie czytelne na przejrzystym i podświetlanym wyświetlaczu ciekłokrystalicznym. Z panela sterowania pracą kotła można w prosty i wygodny sposób obsłużyc wszystkie funkcje kotła i instalacji Wygodna regulacja Regulator pokojowy TOP RGT umożliwia wygodną i komfortową nastawę parametrów oraz regulację bezpośrednio z pomieszczenia. Alternatywą dla regulacji pogodowej jest możliwośc sterowania pracą kotła przez zamontowany czujnik temperatury w pomieszczeniu. Regulator pokojowy może byc podłączony zarówno za pomocą kabla, jak i drogą radiową. Bardzo ekologiczny Wartości emisji kotłów LogoBloc są niższe nie tylko od wymagań ustawowych, lecz także znacznie niższe od wymagań sformułowanych w przepisach określających warunki przyznania znaku Niebieskiego Anioła. Dzięki regulatorowi pokojowemu RGT zawsze mają Państwo wszystko pod ręką. W przypadku regulatora w wersji RGTF nawet bezprzewodowo drogą radiową.

9 17 do 40 kw DANE TECHNICZNE: LogoBloc L 20 C 25 C 30 C 40 C 9 Numer identyfikacyjny urządzenia Zakres nominalnej mocy cieplnej (kw) 17 do do do do 40 Nominalna sprawnośc użytkowa (%) Pojemnośc wodna kotła (l) Wymiary (mm) Wysokośc Szerokośc Głębokośc Masa całkowita (kg) Dopuszczalne nadciśnienie robocze (bar) Osiągalna temperatura robocza ( C) Zalecany palnik olejowy (o niskiej emisji NOx) Zalecany palnik olejowy (o niebieskim płomieniu) Zalecany palnik gazowy (o niskiej emisji NOx) JET 4.5 JET 4.5 JET 4.5 K1 (6.5) K1.2 (s) K1.3 (s) K1 B K1 B JET 50 JET 50 JET 50 JET 50 LogoBloc LSL 20 C 25 C Zakres nominalnej mocy cieplnej (kw) 17 do do 25 Nominalna sprawnośc użytkowa (%) Pojemnośc wodna kotła (l) Wymiary (mm) Wysokośc Szerokośc Głębokośc Masa całkowita (kg) Dopuszczalne nadciśnienie robocze (bar) Osiągalna temperatura robocza ( C) Zalecany palnik olejowy (o niskiej emisji NOx) Zalecany palnik olejowy (o niebieskim płomieniu) Zalecany palnik gazowy (o niskiej emisji NOx) Dane podgrzewacza c.w.u. Pojemnośc wodna (l) Wskaźnik mocy dla 60 C (N L ) Moc ciągła dla podgrzewania wody od 10 C do 45 C* (kw) Moc ciągła dla podgrzewania wody od 10 C do 45 C* (l/h) Dopuszczalne nadciśnienie robocze (bar) CE-0032 AT KD 0460 Numer identyfikacyjny urządzenia CE-0032 AT KD JET JET 4.5 K1.2 (s) K1.3 (s) JET 50 JET , , *Przy najwyższej wartości zakresu nominalnej mocy cieplnej. Zmiany techniczne i pomyłki zastrzeżone

10 DOBRZE PONAD 80-KĘ, A SIł WIĘCEJ NIŻ KIEDYKOLWIEK Założona w 1919 r. firma BRÖTJE należy dziś do wiodących na rynku, jeżeli chodzi o zapewnienie przytulnego ciepła i przygotowanie ciepłej wody. Opracowując wiele nowych rozwiązań szczególnie w technice kondensacyjnej firma BRÖTJE zawsze udowadniała, że dysponuje innowacyjną siłą i już trzykrotnie otrzymała ocenę Bardzo dobry od fundacji Stiftung Warentest za jakośc produkowanych przez siebie źródeł ciepła. Od 1999 r. firma BRÖTJE należy do BAXI GROUP Ltd., jednej z najważniejszych i najprężniejszych w Europie grup przedsiębiorstw oferujących nowoczesną technikę grzewczą. Wymiana doświadczeń pomiędzy 28 biurami w 10 krajach jest gwarancją tego, że także urządzenia przyszłości będą nowoczesne i że będą reprezentowac najwyższy poziom techniczny. Jakośc urządzeń Urządzenia firmy BRÖTJE są kontrolowane zgodnie z surową normą zakładową i zgodnie z surowymi wymaganiami jakościowymi, znacznie wykraczającymi poza powszechnie obowiązujące normy. Już na etapie projektowania naszych urządzeń na pierwszym planie stawiamy na najwyższą jakośc poszczególnych elementów składowych, którą stale nadzorujemy w trakcie ich powstawania i w procesie produkcyjnym aż po kontrolę produktu finalnego. Gwarancja W okresie gwarancji, wynoszącym 5 lat od daty pierwszego uruchomienia, lecz nie później niż 6 miesięcy od daty zakupu urządzenia, firma BRÖTJE usunie w drodze bezpłatnej naprawy lub wymiany wadliwych elementów wszelkie usterki, które wystąpią w wyprodukowanych przez nią korpusach kotłów, podgrzewaczach c.w.u., grzejnikach, kolektorach słonecznych i wymiennikach ciepła wszystkich stojących i kondensacyjnych wiszących kotłów gazowych. Na wszystkie pozostałe wyprodukowane przez firmę BRÖTJE urządzenia i elementy wyposażenia dodatkowego firma BRÖTJE udziela gwarancji na okres dwóch lat od daty pierwszego uruchomienia, lecz nie później niż 6 miesięcy od daty zakupu urządzenia. Części wymieniane w ramach prac konserwacyjnych i części ulegające naturalnemu zużyciu objęte są 6 miesięcznym okresem gwarancyjnym. Wszystko od BRÖTJE. Wszystko perfekcyjnie piękne. Począwszy od kotłów gazowych, olejowych i przeznaczonych do zgazowywania drewna, poprzez systemy solarne z kolektorami montowanymi na dachu lub w połaci dachu aż po płaskie i łazienkowe grzejniki o pięknych kształtach firma BRÖTJE oferuje Państwu perfekcyjną jakośc, dzięki której wszystko doskonale do siebie pasuje. August Brötje GmbH Postfach Rastede Tel Fax Dystrybutor hurtownia specjalistyczna. Rejestr 7 Wersja Zastrzega się pojawienie zmian technicznych oraz wystąpienia błędów. Wymiary nie są wiążące. LogoBloc L/LSL/PL 06/1/2/3/4/5/6/7/8/9/10/11/12
