Seria Multidea Evobox

Transkrypt

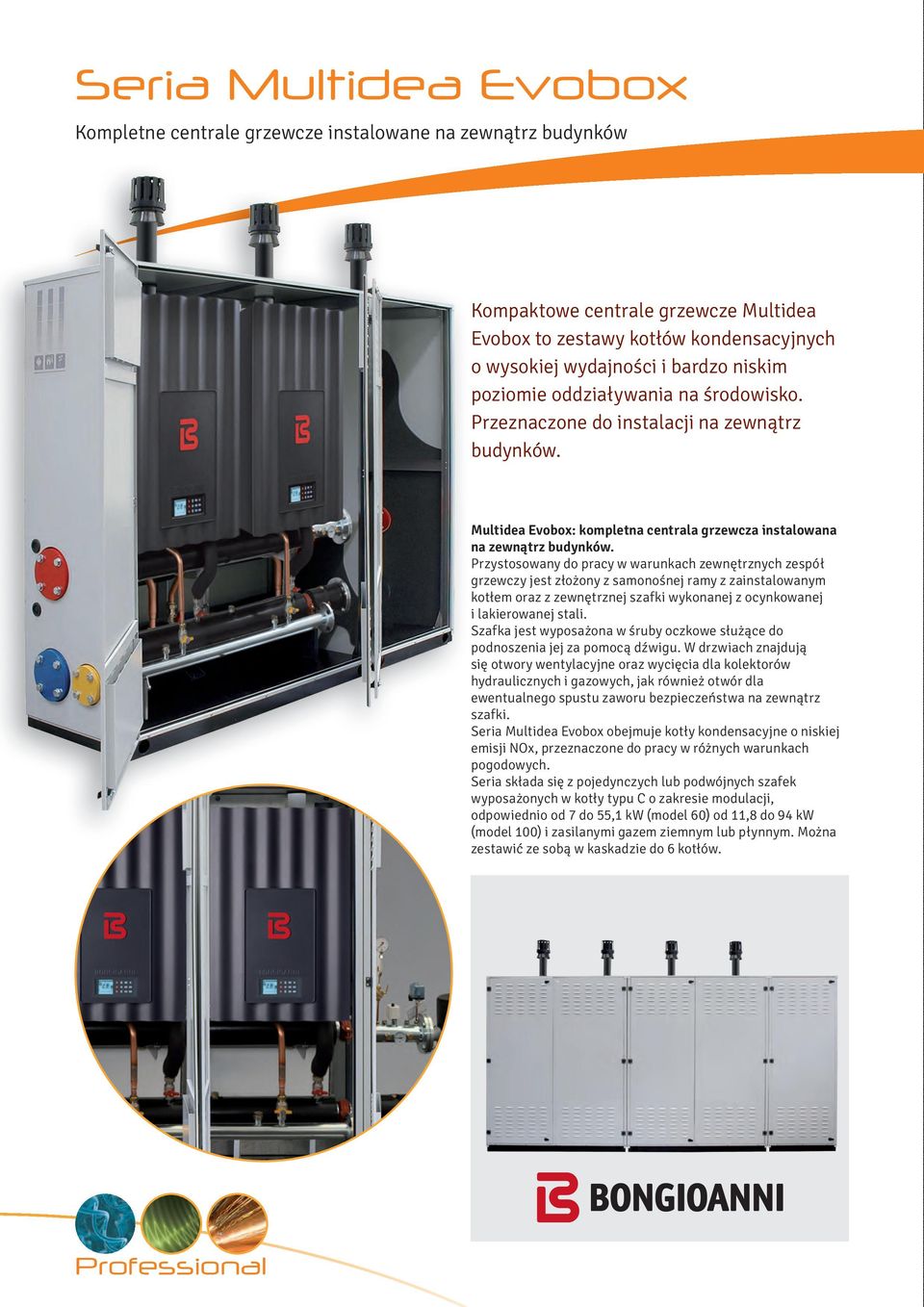

1 Seria Multidea Evobox Kompletne centrale grzewcze instalowane na zewnątrz budynków Kompaktowe centrale grzewcze Multidea Evobox to zestawy kotłów kondensacyjnych o wysokiej wydajności i bardzo niskim poziomie oddziaływania na środowisko. Przeznaczone do instalacji na zewnątrz budynków. Multidea Evobox: kompletna centrala grzewcza instalowana na zewnątrz budynków. Przystosowany do pracy w warunkach zewnętrznych zespół grzewczy jest złożony z samonośnej ramy z zainstalowanym kotłem oraz z zewnętrznej szafki wykonanej z ocynkowanej i lakierowanej stali. Szafka jest wyposażona w śruby oczkowe służące do podnoszenia jej za poą dźwigu. W drzwiach znajdują się otwory wentylacyjne oraz wycięcia dla kolektorów hydraulicznych i gazowych, jak również otwór dla ewentualnego spustu zaworu bezpieczeństwa na zewnątrz szafki. Seria Multidea Evobox obejmuje kotły kondensacyjne o niskiej emisji NOx, przeznaczone do pracy w różnych warunkach pogodowych. Seria składa się z pojedynczych lub podwójnych szafek wyposażonych w kotły typu C o zakresie modulacji, odpowiednio od 7 do 55,1 (model 60) od 11,8 do 94 (model 100) i zasilanymi gazem ziemnym lub płynnym. Można zestawić ze sobą w kaskadzie do 6 kotłów. Professional

2 Ogrzewanie kondensacyjne Nieduże wymiary urządzenia, jak również wstępnie zamontowane poszczególne komponenty ułatwiają transport, umieszczenie na wyznaczonym miejscu oraz podłączenie. Moduły grzewcze obejmują: Jeden lub więcej elementów grzejnych (kocioł kondensacyjny ) w komplecie z obudową do zamontowania na zewnątrz budynku, dostępne w dwóch nominalnych obciążeniach cieplnych: 55 i 94 ; Izolacja kolektorów zasilania i powrotu ze stali; Kolektor gazu ze stali; Moduł techniczny certyfikowany przez I.N.A.I.L (odpowiednik Urzędu Dozoru Technicznego we Włoszech) składający się z rozdzielacza hydraulicznego i kolektorów (zasilania i powrotu) zawierających wszystkie urządzenia bezpieczeństwa, ochrony i kontroli przewidziane przez zbiór norm R jednostki certyfikującej I.N.A.I.L. W modułach grzejnych złożonych z pojedynczego kotła, rozdzielacz hydrauliczny i urządzenia I.N.A.I.L mieszczą się w tej samej szafce. W centralach grzewczych złożonych z wielu modułów grzejnych, moduł techniczny jest umieszczony w osobnej szafce, którą należy zamontować obok szafki zawierającej kotły. Pierwotny wymiennik ciepła Pierwotny wymiennik ciepła kotła ze stali nierdzewnej AISI 316 L jest typu spiralnego i został zaprojektowany w celu zmaksymalizowania odzysku ciepła utajonego za poą umieszczonej dodatkowej spirali wymiennika, przeznaczonej wyłącznie do tego celu. Palnik ze wstępnym zmieszaniem W kotle zastosowano palnik z całkowitym wstępnym zmieszaniem umożliwiającym optymalne mieszanie powietrza i gazu. W każdym momencie pracy modulacja zachodzi w mieszaninie gazu i powietrza, optymalizując w ten sposób spalanie, poprawiając sprawność, zmniejszając emisję zanieczyszczeń i obniżając poziom hałasu pracy. Dzięki temu można dysponować całkowitą modulacją (od 7 do 564 (!) w przypadku większej ilości modułów w zestawie). Sterowanie elektroniczne Moduł elektroniczny nadzoruje działanie pojedynczego kotła grzewczego, jak również sygnalizacji i zapisywania błędów. Wbudowany regulator pogodowy pozwala na sterowanie temperaturą zasilania w zależności od temperatury zewnętrznej. Zestawienie kaskadowe Możliwość podłączenia razem do 6 kotłów i szeroki zakres modulacji umożliwiają kalibrację y wychodzącej względem rzeczywistego zapotrzebowania na pracę systemu bez strat paliwa i ze znaczną poprawą średniej wydajności sezonowej. Ponadto podział całkowitej y na kilka modułów oferuje dodatkowe korzyści np. w przypadku awarii i wyłączenia jednego z modułów nie ma konieczności blokady całego systemu, jak również ułatwia dostęp w przypadku ciasnych i trudno dostępnych kotłowni. Sterowanie kaskadą Sterowanie kaskadą nie wymaga zewnętrznego sterownika lecz odbywa się bezpośrednio przez odpowiednio ze sobą połączone (przewodem typu bus) panele sterujące znajdujące się w kotłach. Kaskada konfiguruje się automatycznie po naciśnięciu przycisku - system dostosowuje się do natychmiastowej pracy. Podział y na większą ilość modułów sprzyja bardziej równomiernemu rozkładowi obciążenia termicznego i uzyskaniu dzięki temu wyższej wydajności systemu. W module elektronicznym zintegrowano interfejs 0-10 V, dzięki któremu można sterować kotłem za poą zewnętrznych sterowników (y lub temperatury).

3 Multidea Evobox Kompletne centrale grzewcze instalowane na zewnątrz budynków certyfikowane przez I.N.A.I.L. (odpowiednik UDT we Włoszech) 6 caldaie w kaskadzie do 6 kotłów Instalacja na zewnątrz budynków Nieduże rozmiary Modułowa centrala grzewcza, łatwa w rozbudowie Kompletne kondensacyjne centrale grzewcze do instalacji na zewnątrz budynku,; Obciążenie termiczne komory spalania od 7 do 564 (od 1 do 6 kotłów); Zewnętrzna obudowa z ocynkowanej i lakierowanej stali; Dostępne prawa/lewa strona. Moduły grzejne obejmują: Jeden lub więcej elementów grzejnych (kondensacyjny modułowy generator ciepła dostępny w dwóch nominalnych obciążeniach cieplnych: 55 i 94 ); Izolacja kolektorów zasilania i powrotu ze stali; Kolektor gazu ze stali; Pojedyncze przewody spalinowe; Moduł techniczny certyfikowany przez I.N.A.I.L składający się z rozdzielacza hydraulicznego i kolektorów (zasilania i powrotu) zawierających wszystkie urządzenia bezpieczeństwa, ochrony i kontroli przewidziane przez zbiór norm R jednostki certyfikującej I.N.A.I.L. Możliwość zamówienia centrali grzewczej (generator + szafka + zestaw + I.N.A.I.L + szafka techniczna) bez rozdzielacza (z mi po prawej lub lewej stronie). Podstawowe dane elementów grzejnych: Wymiennik ciepła ze stali nierdzewnej AISI 316 L; Palnik z pełnym wstępnym mieszaniem; Wysoki zakres modulacji (>1:8); Wydajność przy 30% powyżej 108% (50/30 C); Klasa efektywności energetycznej **** (Dyr. Rady 92/42/EW); Niskia emisja NOx (klasa 5). Professional

4 DANE TECHNICZNE KOMPLETNEJ CENTRALI RZEWCZEJ* Model centtrala kompletna na prawo centrala kompletna na lewo Nominalne obciążenie cieplne Minimalna (50/30 C) Zakres modulacji Wymiary (mm) L H P Cena kompletnej centrali (Euro) Multidea Evobox 60 SR ,1 53,2 6,7 57,5 12,6-100% ,00 Multidea Evobox 100 SR ,0 91,2 11,3 98,5 12,4-100% ,00 Multidea Evobox 120 CT ,2 106,4 6,7 115,0 6,3-100% ,00 Multidea Evobox 160 CT ,1 144,4 6,7 156,0 4,6-100% ,00 Multidea Evobox 200 CT ,0 182,4 11,3 197,0 6,2-100% ,00 Multidea Evobox 260 CT ,1 235,6 6,7 254,5 2,8-100% ,00 Multidea Evobox 300 CT ,0 273,6 11,3 295,5 4,1-100% ,00 Multidea Evobox 360 CT ,1 326,8 6,7 353,0 2,1-100% ,00 Multidea Evobox 400 CT ,0 364,8 11,3 394,0 3,1-100% ,00 Multidea Evobox 460 CT ,1 418,0 6,7 451,5 1,6-100% ,00 Multidea Evobox 500 CT ,0 456,0 11,3 492,5 2,5-100% ,00 Multidea Evobox 560 CT ,1 509,2 6,7 550,0 1,3-100% ,00 Multidea Evobox CT ,0 547,2 11,3 591,0 2,1-100% ,00 DANE TECHNICZNE ENERATORA BEZ ROZDZIELACZA HYDRAULICZNEO* Ogrzewanie kondensacyjne Model generatora + szafka na prawo generatora + szafka na lewo Nominalne obciążenie cieplne Minimalna (50/30 C) Zakres modulacji Wymiary (mm) L H P Cena kompletnej centrali (Euro) Multidea Evobox 120 SSI ,2 106,4 6,7 115,0 6,3-100% ,00 Multidea Evobox 160 SSI ,1 144,4 6,7 156,0 4,6-100% ,00 Multidea Evobox 200 SSI ,0 182,4 11,3 197,0 6,2-100% ,00 Multidea Evobox 260 SSI ,1 235,6 6,7 254,5 2,8-100% ,00 Multidea Evobox 300 SSI ,0 273,6 11,3 295,5 4,1-100% ,00 Multidea Evobox 360 SSI ,1 326,8 6,7 353,0 2,1-100% ,00 Multidea Evobox 400 SSI ,0 364,8 11,3 394,0 3,1-100% ,00 Multidea Evobox 460 SSI ,1 418,0 6,7 451,5 1,6-100% ,00 Multidea Evobox 500 SSI ,0 456,0 11,3 492,5 2,5-100% ,00 Multidea Evobox 560 SSI ,1 509,2 6,7 550,0 1,3-100% ,00 Multidea Evobox SSI ,0 547,2 11,3 591,0 2,1-100% ,00 PUSTE SZAFKI Opis Cena (Euro) 700 bez ścian bocznych , ze ścianami bocznymi , bez ścian bocznych , ze ścianami bocznymi ,00 AKCESORIA Opis Cena (Euro) Zoning (Sterowanie strefowe) ,00 Zoning + pilot zdalnego sterowania MMI ,00 Czujnik zewnętrzny (uwzględniony w kodzie Multidea Evobox) ,00 Czujnik podgrzewacza (uwzględniony w kodzie Multidea Evobox) ,00 Czujnik kaskady (uwzględniony w kodzie Multidea Evobox) ,00 Tablica rozdzielcza Multidea Evobox 2 kotły ,00 Tablica rozdzielcza Multidea Evobox 3 kotły ,00 Tablica rozdzielcza Multidea Evobox 4 kotły ,00 Tablica rozdzielcza Multidea Evobox 5 kotłów ,00 Tablica rozdzielcza Multidea Evobox 6 kotłów ,00 * W celu uzyskania kodów central grzewczych wyposażonych w pompy modulowane należy skontaktować się z dystrybutorem.

5 Konfiguracja RYSUNEK TECHNICZNY Moduł kotła Moduł kocioł pojedynczy Moduł dwa kotły Legenda: EL Przejście do przeprowadzenia kabli elektrycznych Zasilanie c.o. (DN ) Spust skroplin Powrót c.o. (DN ) az (DN ) Sv Spust zaworu bezpieczeństwa Moduł SR Moduł techniczny dla y niższych niż 500 Moduł techniczny dla y wyższych niż Sv El Sv El Sv El Legenda: EL Przejście do przeprowadzenia kabli elektrycznych Zasilanie c.o. (DN80-100) Spust skroplin Powrót c.o. (DN80-100) az (DN50-80) Sv Spust zaworu bezpieczeństwa Professional

6 MOŻLIWE KOMBINACJE KOTŁÓW - ZESTAWY ELEMENTÓW Multidea Evobox 60 SR SR Multidea Evobox : MT 400: MT Ogrzewanie kondensacyjne Multidea Evobox : MT 160: MT 200: MT Multidea Evobox : MT 500: MT Multidea Evobox : MT 300 : MT Multidea Evobox : MT : MT La Bongio Caldaie S.r.l., Via Piave, 14,12011 Borgo San Dalmazzo (CN), Importer: Consulting K, ul. Braci ierymskich 61, Wrocław, mail: biuro@bongioanni.pl Dystrybutor: Dietherm SA, ul. Rumiana 7a, Warszawa, tel , , , fax: wew. 109 i 113, mail: biuro@dietherm.pl,
