TrioBloc TE Niskotemperaturowy specjalny kocioł gazowy

Transkrypt

1 TrioBloc TE Niskotemperaturowy specjalny kocioł gazowy Przedsię biorstwo grupy BAXI MOC GRZEWCZA ODPOWIEDNIA DO ZAPOTRZEBOWANIA TO SIĘ OPŁACA Nowoczesny niskotemperaturowy specjalny kocioł gazowy o mocy grzewczej od 16 do 150 kw... lepiej z Brötje

2 TrioBloc TE EKONOMICZNY, ELASTYCZNY, NA DŁUGO 2 Podejmując decyzję o wyborze nowego systemu ogrzewania gazowego trzeba uwzględnić wiele czynników. Z jednej strony instalacja grzewcza musi mieć odpowiednią moc, aby zawsze dostarczyć dostatecznej ilości ciepła do ogrzewania pomieszczeń i podgrzewania c.w.u., z drugiej musi być maksymalnie opłacalna. Do tego powinna emitować do atmosfery jak najmniej szkodliwych substancji, aby nie zanieczyszczać środowiska. Wymagania te trudno jest ze sobą pogodzić, chyba że zdecydują się Państwo na zakup kotła TrioBloc firmy BRÖTJE, specjalnego kotła gazowego pracującego w niskich temperaturach, nieustannie dostosowywanych do zapotrzebowania na ciepło. Wówczas będą Państwo mogli korzystać z zalet dysponowania mocą grzewczą odpowiednią do potrzeb chwili i wysokiej opłacalności ekonomicznej.

3

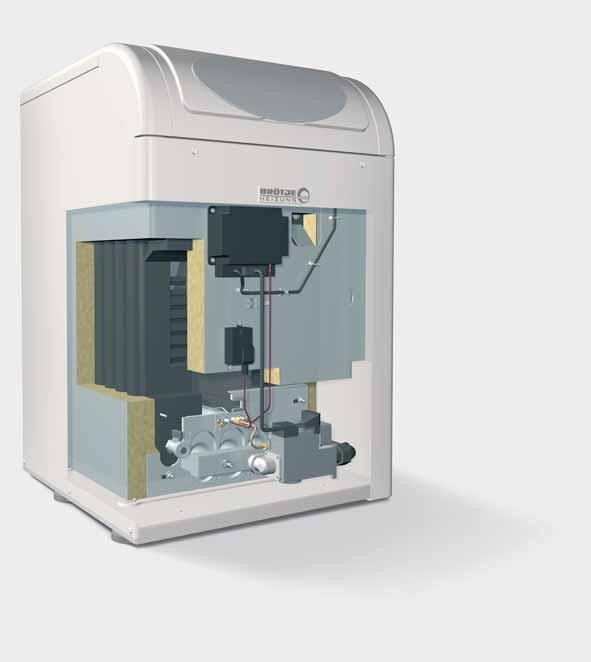

4 TrioBloc TE NAJNOWOCZEŚNIEJSZA TECHNOLOGIA TAKŻE W SZCZEGÓŁACH 4 Jeden system grzewczy dla wszystkich przypadków Niskotemperaturowy specjalny kocioł gazowy TrioBloc TE ma liczne zalety i kryje w sobie wiele nowoczesnych rozwiązań technicznych, dzięki którym zalicza się w swojej klasie do najbardziej ekonomicznych gazowych systemów grzewczych. Na przykład straty powstające w wyniku promieniowania ciepła, odprowadzania gazów spalinowych i wskutek wychładzania kotła są w znacznym stopniu minimalizowane przez bardzo dużą powierzchnię grzewczą żeliwnego bloku kotła, zoptymalizowany sposób prowadzenia gazów grzewczych, komorę spalania chłodzoną wodą z kilku stron i bardzo skuteczną izolację cieplną. Ponadto opracowana przez firmę BRÖTJE technologia CROWNFLAME decydująca dla cichej pracy kotła umożliwia spalanie gazu przy bardzo niskich wartościach emisji i w ekonomiczny sposób. Zakres zastosowania kotłów z rodziny TrioBloc TE jest bardzo szeroki. Oferta obejmuje w sumie 14 różnych modeli o mocy nominalnej od 16 do 150 kw, które równie dobrze pełnią swoją funkcję w domach jedno- i wielorodzinnych, jak i w obiektach przemysłowych. W każdym wypadku kocioł TrioBloc TE gwarantuje optymalne zaopatrzenie w ciepło z nominalną sprawnością użytkową do 93 %. Połączenie dwóch kotłów w układzie kaskadowym umożliwia poza tym stworzenie źródła ciepła o mocy do 300 kw. Wewnętrzne zalety palnika W przypadku opracowanej przez firmę BRÖTJE technologii CROWNFLAME stosowanej w kotłach serii TE opłacalność ekonomiczna stoi na pierwszym planie. Atmosferyczny palnik z układem wstępnego zmieszania umożliwia dokładne zmieszanie gazu i powietrza. Dzięki temu uzyskuje się równomierny rozkład temperatury w strefie płomienia. Powstające mniejsze, pojedyncze płomienie tworzą w sumie dużą powierzchnię, która zapewnia wysoki stopień wymiany ciepła. W ten sposób z jednej strony obniża się temperaturę płomienia, z drugiej redukuje emisję NOx i CO. Kotły TrioBloc typu TE 75 do 150 i typu TEK 150 do 300 są ponadto wyposażone w palniki dwustopniowe zapewniające pełne, wstępne zmieszanie spalanego paliwa i powietrza, pracujące w tak zwanej technice 2-strefowej. Komora palnika jest przy tym hermetycznie zamknięta, dzięki czemu straty w wyniku wychłodzenia kotła i podczas przerw w jego pracy są w bardzo dużym stopniu minimalizowane. Ponadto technika 2-strefowa wykorzystywana na obu stopniach pracy palnika zapewnia zawsze uzyskiwanie niskich wartości emisji, znacznie niższych od wymagań sformułowanych w przepisach określających warunki przyznania znaku Niebieskiego Anioła. Zalety, które mówią same za siebie moc grzewcza od 16 do 150 kw, w układzie kaskadowym dwóch kotłów do 300 kw wysoka ekonomiczność eksploatacji przy nominalnej sprawności użytkowej do 93 % niskotemperaturowy specjalny kocioł gazowy z płynną regulacją temperatury, umożliwiający uzyskiwanie mocy grzewczej odpowiednio do zapotrzebowania na ciepło bardzo cicha praca minimalne straty wskutek promieniowania ciepła, odprowadzenia spalin i wychładzania kotła dzięki komorze spalania chłodzonej wodą z kilku stron i bardzo skutecznej izolacji cieplnej opracowana przez firmę BRÖTJE technologia CROWN-FLAME zapewniająca energooszczędne spalanie przy bardzo niskich wartościach emisji najwyższy komfort obsługi kotły przeznaczone do spalania gazu ziemnego GZ-50, GZ-41,5 i GZ-35, po zamontowaniu zestawu do zmiany rodzaju gazu możliwość opalania także gazem płynnym Palnik z układem wstępnego zmieszania

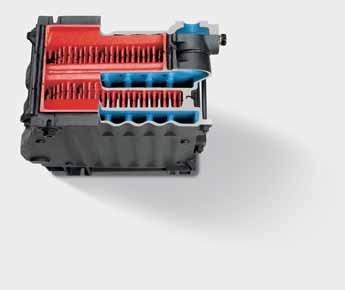

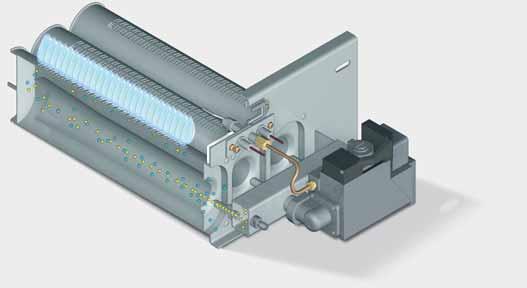

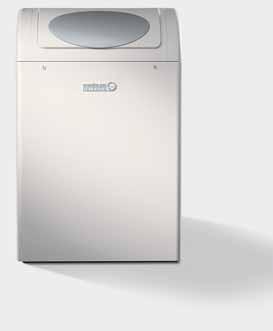

5 16 do 150 kw DUŻA MOC NISKA EMISJA 5 Dzięki smukłej i nowoczesnej linii kocioł TrioBloc TE nie zajmuje dużo miejsca Podczas pracy palnika na obu stopniach wartości emisji kotłów TrioBloc są zawsze niewielkie i zdecydowanie niższe od wymagań określonych dla uzyskania znaku Niebieskiego Anioła Opracowana przez firmę BRÖTJE technologia CROWN-FLAME umożliwia uzyskanie maksymalnej mocy grzewczej przy jednocześnie niskiej emisji NOx i CO Bardzo duża powierzchnia żeliwnego bloku kotła TrioBloc TE minimalizuje straty wskutek promieniowania ciepła, odprowadzania spalin i wychładzania

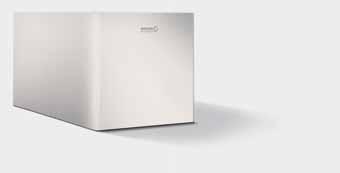

6 TrioBloc TE 6 Ciepła woda na życzenie Aby umożliwić pokrycie Państwa zapotrzebowania na c.w.u. do kotłów serii TrioBloc można zamontować podgrzewacze leżące serii EAS-T 150 i 200 lub podgrzewacze stojące serii EAS Podgrzewacze EAS-T i EAS z wydajnym, nisko umieszczonym wymiennikiem ciepła, powleczone emalią i wyposażone w magnezową anodę ochronną zapewnią Państwu higieniczną eksploatację oraz niezawodną ochronę przed korozją. Podgrzewacze EAS-T kuszą przy tym małą ilością miejsca potrzebnego do ich zamontowania, wysokim komfortem oraz niewielkimi kosztami i energooszczędną pracą. Podgrzewacze leżące EAS-T o pojemności 150 lub 200 litrów Podgrzewacze stojące serii EAS o pojemności 120, 150, 200, 300, 400 lub 500 litrów Jasno i wyraźnie Dzięki modułowemu i umożliwiającemu komunikację systemowi zintegrowanej regulacji ISR można w prosty i wygodny sposób sterować pracą poszczególnych podsystemów instalacji, jak np. podgrzewacz c.w.u., podgrzewanie c.w.u. za pomocą układu solarnego z pompą cyrkulacyjną c.w.u., czy obieg c.o. z regulacją pogodową. Dla każdej funkcji można wprowadzić maksymalnie cztery programy tygodniowe. Trzy poziomy obsługi przez użytkownika i obsługi serwisowej dostarczają w każdym czasie w pełni tekstowych informacji o wszystkich ważnych parametrach i stanach pracy. Wszystkie komunikaty są jasno i wyraźnie czytelne na przejrzystym i podświetlanym wyświetlaczu ciekłokrystalicznym. Z panela sterowania pracą kotła można w prosty i wygodny sposób obsłużyć wszystkie funkcje kotła i instalacji Wygodna regulacja Regulator pokojowy TOP RGT umożliwia wygodną i komfortową nastawę parametrów oraz regulację bezpośrednio z pomieszczenia. Alternatywą dla regulacji pogodowej jest możliwość sterowania pracą kotła przez zamontowany czujnik temperatury w pomieszczeniu. Regulator pokojowy może być podłączony zarówno za pomocą kabla, jak i drogą radiową. Dzięki regulatorowi pokojowemu RGT zawsze mają Państwo wszystko pod ręką. W przypadku regulatora w wersji RGTF nawet bezprzewodowo drogą radiową

7 16 do 150 kw DANE TECHNICZNE: TrioBloc TE 16 C 20 C 23 C 26 C 31 C 38 C 46 C Numer identyfikacyjny urządzenia CE-0085 AQ 0210 Moc nominalna (kw) 15,5 20, ,6 30,7 38,4 46 Nominalna sprawność użytkowa ηn (%) Emisja NOx (mg/kwh) Emisja CO (mg/kwh) Wymiary (mm) Wysokość Szerokość Głębokość Masa całkowita (kg) Przyłącza zasilania i powrotu (gwint zewnętrzny) (cal) G 1 1 /2 G 1 1 /2 G 1 1 /2 G 1 1 /2 G 1 1 /2 G 2 G 2 Przyłącze gazu (gwint zewnętrzny) (cal) R 1 /2 R 1 /2 R 1 /2 R 1 /2 R 1 /2 R 1 /2 R 1 /2 Przyłącze oprowadzenia spalin (mm) TrioBloc TE 54 C 62 C Numer identyfikacyjny urządzenia Moc nominalna (kw) Nominalna sprawność użytkowa ηn (%) Emisja NOx (mg/kwh) Emisja CO (mg/kwh) Wymiary (mm) Wysokość Szerokość Głębokość Masa całkowita (kg) Przyłącza zasilania i powrotu (gwint zewnętrzny) (cal) Przyłącze gazu (gwint zewnętrzny) (cal) Przyłącze oprowadzenia spalin (mm) CE-0085 AQ , G 2 G 2 R 2 R 2 R 2 R 2 R 2 R 3 /4 R 3 /4 R 3 /4 R 3 /4 R 1 R 1 1 /4 R 1 1 / Zmiany techniczne i pomyłki zastrzeżone.

8 Przedsię biorstwo grupy BAXI DOBRZE PONAD 80-KĘ, A SIŁ WIĘCEJ NIŻ KIEDYKOLWIEK Założona w 1919 r. firma BRÖTJE należy dziś do wiodących na rynku, jeżeli chodzi o zapewnienie przytulnego ciepła i przygotowania ciepłej wody. Opracowując wiele nowych rozwiązań szczególnie w technice kondensacyjnej firma BRÖTJE zawsze udowadniała, że dysponuje innowacyjną siłą i już trzykrotnie otrzymała ocenę Bardzo dobry od fundacji Stiftung Warentest za jakość produkowanych przez siebie źródeł ciepła. Od 1999 r. firma BRÖTJE należy do BAXI GROUP Ltd., jednej z najważniejszych i najprężniej szych w Europie grup przedsiębiorstw oferujących nowoczesną technikę grzewczą. Wymiana doświadczeń pomiędzy 28 biurami w 10 krajach jest gwarancją tego, że także urządzenia przyszłości będą nowoczesne i że będą reprezentować najwyższy poziom techniczny. Jakość urządzeń Urządzenia firmy BRÖTJE są kontrolowane zgodnie z surową normą zakładową i zgodnie z surowymi wymaganiami jakościowymi, znacznie wykraczającymi poza powszechnie obowiązujące normy. Już na etapie projektowania naszych urządzeń na pierwszym planie stawiamy na najwyższą jakość poszczególnych elementów składowych, którą stale nadzorujemy w trakcie ich powstawania i w procesie produkcyjnym aż po kontrolę produktu finalnego. Gwarancja W okresie gwarancji, wynoszącym 5 lat od daty pierwszego uruchomienia, lecz nie później niż 6 miesięcy od daty zakupu urządzenia, firma BRÖTJE usunie w drodze bezpłatnej naprawy lub wymiany wadliwych elementów wszelkie usterki, które wystąpią w wyprodukowanych przez nią korpusach kotłów, podgrzewaczach c.w.u., grzejnikach, kolektorach słonecznych i wymiennikach ciepła wszystkich stojących i kondensacyjnych wiszących kotłów gazowych. Na wszystkie pozostałe wyprodukowane przez firmę BRÖTJE urządzenia i elementy wyposażenia dodatkowego firma BRÖTJE udziela gwarancji na okres dwóch lat od daty pierwszego uruchomienia, lecz nie później niż 6 miesięcy od daty zakupu urządzenia. Części wymieniane w ramach prac konserwacyjnych i części ulegające naturalnemu zużyciu objęte są 6 miesięcznym okresem gwarancyjnym. Wszystko od BRÖTJE. Wszystko perfekcyjnie piękne. Począwszy od kotłów gazowych, olejowych i przeznaczonych do zgazowywania drewna, poprzez systemy solarne z kolektorami montowanymi na dachu lub w połaci dachu aż po płaskie i łazienkowe grzejniki o pięknych kształtach firma BRÖTJE oferuje Państwu perfekcyjną jakość, dzięki której wszystko doskonale do siebie pasuje. August Brötje GmbH. Postfach Rastede Tel Fax Dystrybutor hurtownia specjalistyczna:... lepiej z Brötje Rejestr 5 Wersja Zastrzega się pojawienie zmian technicznych oraz wystąpienia błędów. Wymiary nie są wiążące. TrioBloc TE / Z 06/12/11/10/9/8/7/6/5/4/3/2/1
