1 KATALOG MODUŁÓW INTERFEJSY BACnet/IP Interfejs BACnet/IP M-Bus Interfejs BACnet/IP KNX/EIB Interfejs BACnet/IP Modbus RTU Interfejs BACnet/IP Modbus TCP

2 Zastosowanie interfejsów BACnet Uruchamianie i konfiguracja modułów odbywa się z uŝyciem oprogramowania LinkBoxBacnet dostarczanego bez dodatkowych kosztów. Z oprogramowaniem dostępne są teŝ projekty przykładowe ułatwiające naukę i uruchamianie. dystrybucja: ID Electronics Sp. z o.o.,

3 Interfejs BACnet/IP M-Bus Moduł komunikacyjny BACnet/IP Server - M-Bus pozwala na odczyt liczników wyposaŝonych w magistralę M-Bus (EN ) przez systemy nadzoru i urządzenia automatyki (SCADA, BMS, PLC, DDI, HMI) oparte o BACnet/IP. Moduł umoŝliwia odczyt róŝnorakich liczników M-Bus takich jak np. liczniki wody, ciepła, energii, mocy, przepływu, temperatury, ciśnienia, czasu i inne. Moduł IntesisBox moŝe odpytywać liczniki w sposób ciągły lub na Ŝądanie urządzenia BACnet (pojedynczo lub grupowo), zbierając odczyty wartości wewnętrznych punktów licznika. Po kaŝdym odczycie wartość wewnętrznych punktów modułu jest uaktualniana w pamięci modułu i jest dostępna do odczytu przez urządzenia BACnet client przez polling lub Ŝądania COV. Moduł IntesisBox wymaga zastosowania zewnętrznego konwertera magistrali M-Bus na RS232 lub RS485, który oprócz konwersji poziomów elektrycznych zasila interfejsy liczników umoŝliwiając, w zaleŝności od modelu konwertera, podłączanie róŝnej liczby liczników (3, 20, 60, 120 albo 250 liczników). IBOX-BAC-MBUS-100 IBOX-BAC-MBUS-A maks. 10 liczników i 100 punktów maks. 60 liczników i 600 punktów IBOX-BAC-MBUS-B maks. 500 liczników i 2000 punktów

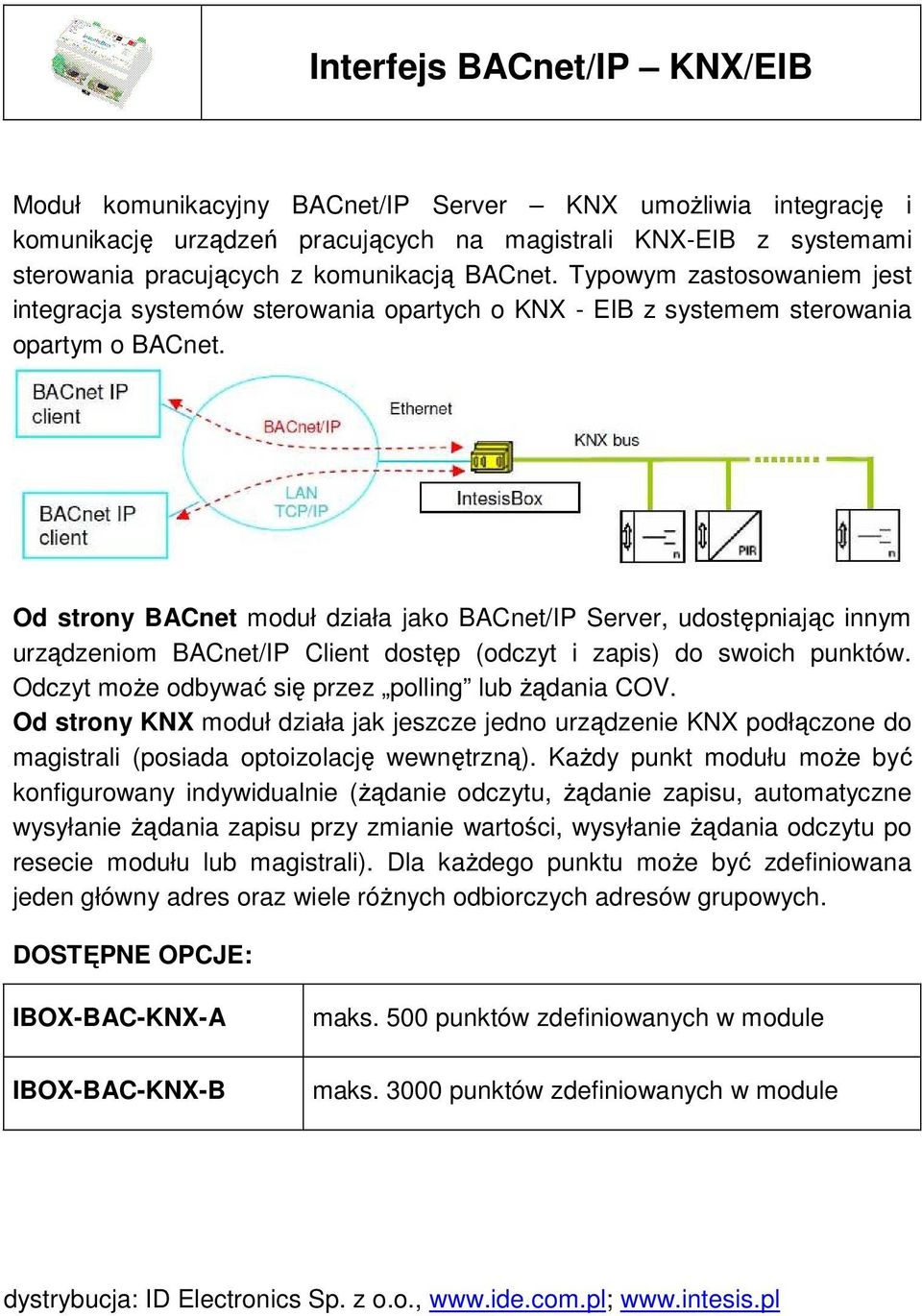

4 Interfejs BACnet/IP KNX/EIB Moduł komunikacyjny BACnet/IP Server KNX umoŝliwia integrację i komunikację urządzeń pracujących na magistrali KNX-EIB z systemami sterowania pracujących z komunikacją BACnet. Typowym zastosowaniem jest integracja systemów sterowania opartych o KNX - EIB z systemem sterowania opartym o BACnet. Od strony BACnet moduł działa jako BACnet/IP Server, udostępniając innym urządzeniom BACnet/IP Client dostęp (odczyt i zapis) do swoich punktów. Odczyt moŝe odbywać się przez polling lub Ŝądania COV. Od strony KNX moduł działa jak jeszcze jedno urządzenie KNX podłączone do magistrali (posiada optoizolację wewnętrzną). KaŜdy punkt modułu moŝe być konfigurowany indywidualnie (Ŝądanie odczytu, Ŝądanie zapisu, automatyczne wysyłanie Ŝądania zapisu przy zmianie wartości, wysyłanie Ŝądania odczytu po resecie modułu lub magistrali). Dla kaŝdego punktu moŝe być zdefiniowana jeden główny adres oraz wiele róŝnych odbiorczych adresów grupowych. IBOX-BAC-KNX-A IBOX-BAC-KNX-B maks. 500 punktów zdefiniowanych w module maks punktów zdefiniowanych w module dystrybucja: ID Electronics Sp. z o.o.,

5 Interfejs BACnet/IP Modbus RTU Moduł komunikacyjny BACnet/IP Server Modbus RTU master umoŝliwia sterowanie urządzeniami automatyki budynkowej (np. chillery, roof topy, sterowniki fan coili, liczniki energii, pompy ciepła, sterowniki itp.) z centralnego systemu zarządzania opartego o BACnet (np. SCADA, BMS, PLC, DDI, HMI). Od strony BACnet moduł udostępnia innym urządzeniom BACnet/IP odczyt swoich punktów (przez polling lub Ŝądania COV) i zapis do nich. Wartości wpisane do punktów modułu z urządzeń BACnet client poprzez moduł BACnet/IP Server są natychmiast przepisywane do odpowiednich rejestrów Modbus. Od strony Modbus moduł pracuje jako urządzenie Modbus master. W sposób ciągły odpytuje urządzenia Modbus slave, na bieŝąco uaktualnia dane widziane przez urządzenia BACnet i udostępnia je przez interfejs BACnet/IP. Moduł moŝe pracować urządzeniami RTU poprzez dwuprzewodową magistralę RS485 lub bezpośrednie połączenie RS232. IBOX-BAC-MBRTU-100 maks. 100 punktów zdefiniowanych w module IBOX-BAC-MBRTU-A maks. 500 punktów zdefiniowanych w module IBOX-BAC-MBRTU-B maks punktów zdefiniowanych w module

6 Interfejs BACnet/IP Modbus TCP Moduł komunikacyjny BACnet/IP Server Modbus TCP master pozwala na podłączenie urządzeń takich jak chillery, roof topy, sterowniki fan coili, liczniki energii, pompy ciepła, sterowniki itp. do centralnego systemu zarządzania (SCADA, BMS, PLC, DDI, HMI) opartego o BACnet. Od strony BACnet moduł działa jako BACnet/IP Server, udostępniając innym urządzeniom BACnet/IP Client dostęp (odczyt i zapis) do swoich punktów. Odczyt z urządzeń BACnet client moŝe odbywać się przez polling lub Ŝądania COV. Wartości wpisane do punktów modułu z urządzeń BACnet client są natychmiast przepisywane do odpowiednich rejestrów Modbus. Od strony Modbus moduł odpytuje w sposób ciągły urządzenia Modbus slave i na bieŝąco uaktualnia dane widziane przez urządzenia BACnet oraz udostępnia je przez interfejs BACnet/IP. IBOX-BAC-MBTCP-A maks. 500 punktów zdefiniowanych w module IBOX-BAC-MBTCP-B maks punktów zdefiniowanych w module dystrybucja: ID Electronics Sp. z o.o.,
