1 PL EL RU Instrukcja obs ugi Οδηγίες χρήσεως êûíó Ó ÒÚ Ó ÔÓ ÍÒÔÎÛ Ú ˆËË HND 755 Z HND 755 Z LU ZMYWRKI ΠΛΥΝΤΗΡΙΑ ΠΙΑΤΩΝ èéëìñéåéöóçäü åäòàçä

2 SPIS TREÂCI Uwagi dotyczàce bezpiecznego stosowania Instalacja Regulacja zmi kczania wody Nape nianie solà Regulacja koszyka górnego Wype nianie zmywarki naczyniami Informazie dla badaƒ w laboratorium Umieszczanie detergentu Typy detergentów Umieszczanie Êrodka nab yszczajàcego Czyszczenie filtrów Rady praktyczne Czyszczenie na zewnàtrz i konserwacja zmywarki Opis panelu sterujàcego Dane techniczne Wybór programów i funkcje szczególne Waterblock Lista programów Usuwanie drobnych usterek Rys. Nale y dok adnie zapoznaç si z zaleceniami zawartymi w niniejszej instrukcji, gdy mówià one o bezpieczeƒstwie instalowania, eksploatacji i konserwacji niniejszego urzàdzenia, jak równie dostarczajà po ytecznych wskazówek do jak najlepszego korzystania ze zmywarki. Nale y zachowaç niniejszà ksià eczk, by móc skorzystaç z niej w razie potrzeby. str. 3 str. 4 str. 8 str. 9 str. 0 str. str. 3 str. 4 str. 5 str. 6 str. 7 str. 8 str. 9 str. 0 str. 0 str. str. 5 str. 6 str. 8 UWGI DOTYCZ CE BEZPIECZNEGO STOSOWNI Korzystanie z dowolnego urzàdzenia elektrycznego wymaga stosowania si do podstawowych regu bezpieczeƒstwa. Instalowanie W przypadku niedopasowania wtyczki urzàdzenia do gniazdka nale y poprosiç osob wykwalifikowanà o wymian wtyczki na innà, w aêciwà. Osoba ta przede wszystkim powinna upewniç si, e przekrój przewodów we wtyczce odpowiada mocy pobieranej przez urzàdzenie. Sprawdziç czy urzàdzenie nie przygniata kabla zasilajàcego w energi elektrycznà. Zabrania si stosowania adapterów, rozdzielaczy, przed u aczy. W razie koniecznoêci wymiany kabla zasilania zmywarki nale y zwróciç si do upowa nionego Serwisu Technicznego o dokonanie takiej wymiany. Bezpieczeƒstwo Nie wolno dotykaç urzàdzenia mokrymi lub wilgotnymi d oƒmi ani stopami. Nie wolno obs ugiwaç urzàdzenia stojàc boso. Nie pociàgaç za kabel zasilajàcy przy od àczaniu urzàdzenia od zasilania elektrycznego. Nie wystawiaç urzàdzenia na dzia anie czynników atmosferycznych deszczu, s oƒca, itd...) Nie pozwalaç dzieciom ani osobom niekompetentnym na korzystanie z urzàdzenia bez nadzoru. Nie wolno piç wody pozosta ej w zmywarce lub w umytych naczyniach po zakoƒczeniu pracy urzàdzenia. Dla w asnego bezpieczeƒstwa (mo na si potknàç) nie nale y zostawiaç drzwiczek otwartych w pozycji horyzontalnej. Nie wolno siadaç na zmywarce ani opieraç si o nià gdy mo e to spowodowaç wywrócenie jej. 3 UWG! No e i inne przedmioty o ostrych koƒcówkach nale y umieszczaç koƒcówkami skierowanymi ku do owi lub umieszczaç poziomo w innym miejscu zmywarki, aby uniknàç zranienia. Codzienne u ywanie Niniejsze urzàdzenie mo e byç wykorzystywane jedynie do u ytku domowego. Zmywarka jest zaprojektowana do zmywania naczyƒ i garnków u ywanych w gospodarstwie domowym. Przedmiotów zanieczyszczonych benzynà, farbà, opi kami stali lub elaza, chemicznymi produktami wywo ujàcymi korozj, o odczynie kwaênym lub zasadowym, nie wolno zmywaç w zmywarce. JeÊli w mieszkaniu zainstalowana jest instalacja zmi kczania wody nie zachodzi potrzeba dodawania soli do zmi kczacza zainstalowanego w zmywarce. Sztuçce najlepiej jest umieszczaç w koszyku ràczkà zwrócona ku do owi. W przypadku awarii lub nieprawid owego dzia ania urzàdzenia nale y je wy àczyç, zamknàç kurek dop ywu wody i nie korzystaç z urzàdzenia. W sprawie ewentualnych napraw nale y zwracaç si wy àcznie do utoryzowanego Serwisu (adresy serwisów napraw umieszczone sà na karcie gwarancyjnej). Niestosowanie si do powy szych zasad mo e naraziç na niebezpieczeƒstwo U ytkownika. Usuwanie zmywarki Urzàdzenie niniejsze wykonane jest z materia ów nadajàcych si do ponownego u ytku. Przy usuwaniu starej zmywarki nale y wyjàç zamek drzwiczek,aby dzieci nie mog y si w niej zatrzasnàç. Po wy àczeniu zmywarki z gniazdka nale y odciàç przewód zasilajacy.

3 INSTLCJ (Uwagi techniczne) Po wyj ciu zmywarki z opakowania nale y sprawdziç, czy urzàdzenie jest prawid owo wypoziomowane, co zapewnia odpowiednia regulacja nó ek, nie dopuszczajàca do powstania przechy u zmywarki. JeÊli zachodzi koniecznoêç r cznego przetransportowania zmywarki wyj tej z opakowania nie nale y chwytaç za dolnà cz Êç drzwiczek lecz lekko je uchyliç i unieêç zmywark chwytajàc za górnà p yt urzàdzenia. Zasilanie elektryczne Urzàdzenie zgodne jest z wymaganiami bezpieczeƒstwa przewidzianymi przez POLSKÑ NORM. Pe ne uziemienie urzàdzenia zapewnia wtyczka z bolcem uziemiajàcym. Przed podlàczeniem zmywarki do pràdu nale y upewniç si :. zgodnoêç napi ç znamionowych urzàdzenia;. zgodnoêç przekrojów przewodów zasilajàcych; 3. zgodnoêç doboru zabezpieczeƒ zgodnie z obowiàzujàcymi przepisami. Instalacja wodna W NE Urzàdzenie musi byç pod àczone do sieci wodociàgowej za pomocà nowego zestawu w y gumowych. Nie nale y u ywaç starego zestawu. Elastyczne przewody odp ywowe i zasilajàce mogà byç skierowane w lewo lub w prawo. W NE Zmywark mo na do àczyç do instalacji wody zimnej lub ciep ej pod warunkiem, e temperatura wody nie przekracza 60 C. JeÊli urzàdzenie pod àczone jest do nowej instalacji wodnej lub do instalacji nie b dàcej w u yciu od d u szego czasu, zanim za o ymy przewód zasilania w wod nale y umo liwiç swobodny sp yw wody przez kilka minut. Unikniemy wtedy osadzania si piasku lub rdzy, mogàcych zatkaç filtr wejêciowy wody. UWG! Bezpieczeƒstwo urzàdzenia zale y od prawid owego uziemienia. CiÊnienie wody musi byç w przedziale mi dzy 0,08 MPa a 0,8 MPa. Przy ni szym ciênieniu nale y skontaktowaç si z Serwisem Technicznym. JeÊli uziemienie nie dzia a prawid owo mo e nastàpiç przebicie pràdu na obudow (Z powodu obecnoêci filtra przeciwko zak óceniom radiowym). Przed przewodem dop ywowym do zmywarki nale y zainstalowaç zawór odcinajàcy, co pozwoli odizolowaç urzàdzenie od instalacji wodnej w okresach niekorzystania ze zmywarki (Rys. B). W NE W przypadku instalowania zmywarki na pod odze przykrytej chodnikami lub wyk adzinà dywanowà nale y sprawdziç czy nie sà zatkane otwory wentylacyjne znajdujàce si u podstawy urzàdzenia. Ponadto powinien byç zapewniony atwy dost p do wtyczki urzàdzenia równie po jego zainstalowaniu. Producent nie ponosi adnej odpowiedzialnoêci za ewentualne szkody wyrzàdzone ludziom i przedmiotom wynik e z nieprawid owego do àczenia do instalacji uziemiajàcej. Urzàdzenie niniejsze zgodne jest z dyrektywami Unii Europejskiej 89/336/CEE, 73/3/CEE, z uwzgl dnieniem pó niejszych poprawek. Zmywarka wyposa ona jest w króciec gwintowany 3/4 s u àcy do do àczania do zasilania wodnego (Rys. ). Przewód zasilania w wod nale y nakr ciç na kurek doprowadzajàcy wod B za pomocà z àczki 3/4 przy czym nale y sprawdziç, czy po àczenie jest szczelne. JeÊli to konieczne mo na wyd u yç wà zasilajàcy w wod do,5 m. W tym celu nale y skontaktowaç si z serwisem. 3 Nale y poprosiç Dzia Serwisowy o za o enie filtru D, art , na wejêciu wody jeêli zawiera ona domieszki wapienne lub piaskowe (Rys. 3). W tym przypadku filtr D nale y za o yç pomi dzy króçcem doprowadzajàcym wod o gwincie 3/4 B a przewodem zasilania w wod, nie zapominajàc o za o eniu uszczelek C. 4 5

4 Do àczenie do odp ywu Nale y do àczyç przewód odp ywowy do kanalizacji, uwa ajàc aby go nie zgiàç, poniewa mog oby to zak óciç odp yw (Rys. 4). Przewód odp ywowy zamocowany na sta e powinien mieç co najmniej 4 cm Êrednicy wewn trznej i koƒczyç si na wysokoêci co najmniej 40 cm. by uniknàç nieprzyjemnych zapachów zaleca si zainstalowanie syfonu (Rys. 4X). JeÊli to konieczne mo na wyd u yç wà odprowadzajàcy wod do,5 m. le nale y trzymaç go na wysokosci maksymlnej 85 cm od pod ogi. W tym celu nale y skontaktowaç si z serwisem. Zagi tà koƒcówk przewodu odp ywowego mo na zawiesiç na kraw dzi zlewu (koƒcówka nie powinna byç zanurzona) co nie dopuszcza do powstania efektu syfonowego podczas zmywania (Rys. 4Y). W przypadku instalowania zmywarki pod blatem kuchennym kolanko przewodu powinno zostaç zamocow ane bezpoêrednio pod p ytà w miejscu po o onym mo liwie jak najwy ej (Rys. 4Z). Podczas instalacji urzàdzenia nale y upewniç si, e przewody - zasilajàcy i odp ywowy - nie sà za amane. INSTLCJ W KUCHNICH KOMPONOWNYCH Ustawianie obok siebie Zmywarka ma wysokoêç modu owà 85 cm i dlatego mo na jà ustawiaç obok mebli o analogicznej wysokoêci, stanowiàcych elementy nowoczesnej kuchni. W celu dok adnego wyrównania wysokoêci blatów nale y manewrowaç regulowanymi nó kami. Blat wykonany z wysokowytrzyma ego laminatu mo na wykorzystywaç bez adnych dodatkowych czynnoêci przygotowawczych poniewa jest on odporny na dzia anie wysokich temperatur, na Êcieranie i na plamy (Rys. 5). Wstawianie pod p yt roboczà kuchni Nowoczesne kuchnie zestawiane majà jednà p yt roboczà pod którà wstawiane sà podstawowe szafki i urzàdzenia domowego u ytku. W tym przypadku wystarczy zdjàç blat, odkr cajàc Êruby znajdujàce si pod nim w jego tylnej cz Êci (Rys. 6a). W NE Po zdj ciu blatu nale y Êruby w o yç z powrotem na ich miejsce (Rys. 6b). WysokoÊç zmywarki zmniejsza si wtedy do 8 cm, zgodnie z normami mi dzynarodowymi (ISO) i zmywarka mieêci si bez trudu pod ciàg à powierzchnià blatu kuchennego (Rys. 7) a b a b /573 Otwieranie drzwiczek W o yç r k w zag bienie i otworzyç. JeÊli drzwiczki zostanà otwarte podczas pracy zmywarki, zabezpieczenie elektryczne spowoduje automatyczne przerwanie wykonywania zaprogramowanych funkcji. W NE Nie nale y otwieraç drzwiczek zmywarki w trakcie jej pracy gdy zak óca to normalne jej funkcjonowanie. Zamykanie drzwiczek W o yç do Êrodka koszyki wype nione naczyniami do zmywania. Sprawdziç czy talerze lub garnki nie przeszkadzajà w swobodnym obrocie ramion spryskujàcych. Zamknàç drzwiczki i zablokowaç je mocno. 6 7

5 REGULCJ ZMI KCZNI WODY Woda, w zale noêci od lokalizacji, zawiera sole wapnia i inne sole mineralne osadzajàce si na naczyniach i pozostawiajàce bia e plamy. Im wi cej tych soli tym woda jest twardsza. Zmywarka do naczyƒ wyposa ona jest w zmi kczacz, który wykorzystujàc sól regeneracyjnà, zaprojektowanà specjalnie dla tych urzàdzeƒ, dostarcza wody pozbawionej wapnia (mi kkiej) do zmywania naczyƒ. W odpowiedniej instytucji zapewniajàcej zasilanie w wod, znajdujàcej si na terenie zamieszkania mo na dowiedzieç si, jaki jest poziom twardoêci wody. Regulacja zmi kczania wody programatorem elektronicznym Zmi kczacz mo e skutecznie ulepszaç wod, której twardoêç osiàga wartoêç 90 fh (w skali francuskiej), 50 dh (w skali niemieckiej), za poêrednictwem oêmiu poziomów regulacji. W poni szej tabeli podano wartoêci regulacji dla kolejnych poziomów twardoêci wody z sieci wodociàgowej. Poziom 0 3 * TwardoÊç wody fh (stopnie francuskie) dh (stopnie niemieckie) * Zmi kczacz ustawiony jest fabrycznie na poziomie 4 (d4), gdy poziom ten zadowala wi kszoêç klientów. W zale noêci od stopnia twardoêci miejscowej wody nale y wyregulowaç zmi kczacz w nast pujàcy sposób:. Przy wciêni tym przycisku "OPÓèNIONY STRT" nale y wcisnàç przycisk URUCHOMIENIE/ZTRZYMNIE. Na wyêwietlaczu uka e si wartoêç nastawiona fabrycznie "d4".. by zmieniç to nastawienie, nale y wciskaç przycisk URUCHOMIENIE/ ZTRZYMNIE, wciskajàc kilkakrotnie ten przycisk, za ka dym przyciêni ciem zwi kszamy ustawienie stopnia twardoêci o jednostk. Po osiàgni ciu wartoêci "d7" wskaênik przeskakuje ponownie do wartoêci "d". 3. Po ukazaniu si àdanej wartoêci nale y poczekaç na sygna dêwi kowy, który oznaczaç b dzie zapami tanie wprowadzonej wartoêci. Wykorzystanie soli regeneracyjnej NIE TK TK TK TK TK TK TK Regulacja zmi kczacza d d d d3 d4 d5 d6 d7 NPE NINIE SOLÑ Na dnie maszyny umieszczony jest zbiornik na sól s u àcà do regeneracji zmi kczacza. Nale y u ywaç wy àcznie soli przeznaczonej do zmywarek. Inne rodzaje soli, zawierajàce istotne iloêci substancji nierozpuszczalnych, wraz z up ywem czasu mog yby uczyniç nieefektywnym dzia anie uk adu zmi kczania. by nape niç pojemnik solà nale y odkr ciç korek pojemnika znajdujàcy si na dnie pojemnika. Podczas operacji nape niania mo e wydostaç si na zewnàtrz niewielka iloêç wody, mimo to nale y kontynuowaç nasypywanie soli mieszajàc y eczkà a do ca kowitego wype nienia pojemnika. Po zakoƒczeniu tej operacji oczyêciç siatk zbierajàc resztki soli i zakr ciç korek. Po nape nieniu solà zaleca sie wykonanie pe nego cyklu zmywania lub cyklu ZIMNE P UKNIE. Pojemnik na sól ma pojemnoêç od,5 do,8 kg soli: aby do maksimum wykorzystaç urzàdzenie nale y okresowo wype niaç pojemnik zgodnie z zasadami regulacji zmi kczacza zmywarki. W NE Przy pierwszym uruchomieniu zmywarki nale y nape niç zbiornik solà, a nast pnie koniecznie dolaç do pe na wody do zbiornika na sól. Wskaênik nape nienia soli Niniejszy model wyposa ony jest w umieszczony na pulpicie sterowniczym wskaênik elektroniczny, który zapala si w chwili, gdy pojawia si koniecznoêç nape nienia zbiornika soli. W NE Naczynia pokryte bia ymi plamami stanowià istotnà informacj o braku soli. WyÊwietlacz elektroniczny Przycisk URUCHOMIENIE/ ZTRZYMNIE, Przycisk "OPÓèNIONY STRT" 8 9

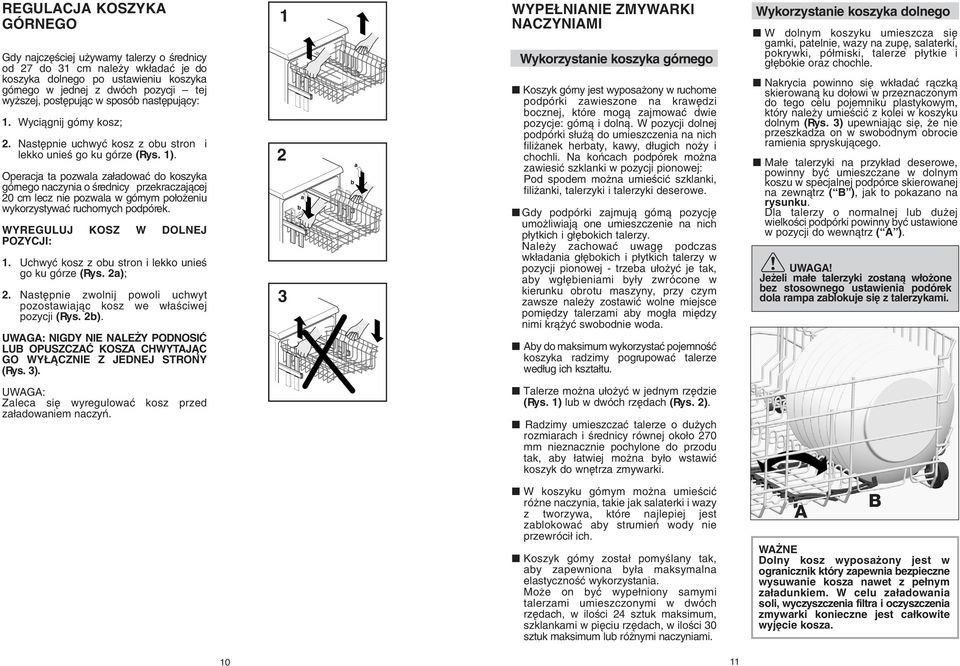

6 REGULCJ KOSZYK GÓRNEGO Gdy najcz Êciej u ywamy talerzy o Êrednicy od 7 do 3 cm nale y wk adaç je do koszyka dolnego po ustawieniu koszyka górnego w jednej z dwóch pozycji tej wy szej, post pujàc w sposób nast pujàcy:. Wyciàgnij górny kosz;. Nast pnie uchwyç kosz z obu stron i lekko unieê go ku górze (Rys. ). Operacja ta pozwala za adowaç do koszyka górnego naczynia o Êrednicy przekraczajàcej 0 cm lecz nie pozwala w górnym po o eniu wykorzystywaç ruchomych podpórek. WYREGULUJ KOSZ W DOLNEJ POZYCJI:. Uchwyç kosz z obu stron i lekko unieê go ku górze (Rys. a);. Nast pnie zwolnij powoli uchwyt pozostawiajàc kosz we w aêciwej pozycji (Rys. b). UWG: NIGDY NIE NLE Y PODNOSIå LUB OPUSZCZå KOSZ CHWYTJÑC GO WY ÑCZNIE Z JEDNEJ STRONY (Rys. 3). 3 a b b a WYPE NINIE ZMYWRKI NCZYNIMI Wykorzystanie koszyka górnego Koszyk górny jest wyposa ony w ruchome podpórki zawieszone na kraw dzi bocznej, które mogà zajmowaç dwie pozycje: górnà i dolnà. W pozycji dolnej podpórki s u à do umieszczenia na nich fili anek herbaty, kawy, d ugich no y i chochli. Na koƒcach podpórek mo na zawiesiç szklanki w pozycji pionowej: Pod spodem mo na umieêciç szklanki, fili anki, talerzyki i talerzyki deserowe. Gdy podpórki zajmujà górnà pozycj umo liwiajà one umieszczenie na nich p ytkich i g bokich talerzy. Nale y zachowaç uwag podczas wk adania g bokich i p ytkich talerzy w pozycji pionowej - trzeba u o yç je tak, aby wg bieniami by y zwrócone w kierunku obrotu maszyny, przy czym zawsze nale y zostawiç wolne miejsce pomi dzy talerzami aby mog a mi dzy nimi krà yç swobodnie woda. by do maksimum wykorzystaç pojemnoêç koszyka radzimy pogrupowaç talerze wed ug ich kszta tu. Wykorzystanie koszyka dolnego W dolnym koszyku umieszcza si garnki, patelnie, wazy na zup, salaterki, pokrywki, pó miski, talerze p ytkie i g bokie oraz chochle. Nakrycia powinno si wk adaç ràczkà skierowanà ku do owi w przeznaczonym do tego celu pojemniku plastykowym, który nale y umieêciç z kolei w koszyku dolnym (Rys. 3) upewniajàc si, e nie przeszkadza on w swobodnym obrocie ramienia spryskujàcego. Ma e talerzyki na przyk ad deserowe, powinny byç umieszczane w dolnym koszu w specjalnej podpórce skierowanej na zewnàtrz ( B ), jak to pokazano na rysunku. Dla talerzy o normalnej lub du ej wielkoêci podpórki powinny byç ustawione w pozycji do wewnàtrz ( ). UWG! Je eli ma e talerzyki zostanà w o one bez stosownego ustawienia podórek dola rampa zablokuje si z talerzykami. UWG: Zaleca si wyregulowaç kosz przed za adowaniem naczyƒ. Talerze mo na u o yç w jednym rz dzie (Rys. ) lub w dwóch rz dach (Rys. ). Radzimy umieszczaç talerze o du ych rozmiarach i Êrednicy równej oko o 70 mm nieznacznie pochylone do przodu tak, aby atwiej mo na by o wstawiç koszyk do wn trza zmywarki. W koszyku górnym mo na umieêciç ró ne naczynia, takie jak salaterki i wazy z tworzywa, które najlepiej jest zablokowaç aby strumieƒ wody nie przewróci ich. Koszyk górny zosta pomyêlany tak, aby zapewniona by a maksymalna elastycznoêç wykorzystania. Mo e on byç wype niony samymi talerzami umieszczonymi w dwóch rz dach, w iloêci 4 sztuk maksimum, szklankami w pi ciu rz dach, w iloêci 30 sztuk maksimum lub ró nymi naczyniami. B W NE Dolny kosz wyposa ony jest w ogranicznik który zapewnia bezpieczne wysuwanie kosza nawet z pe nym za adunkiem. W celu za adowania soli, wyczyszczenia filtra i oczyszczenia zmywarki konieczne jest ca kowite wyj cie kosza. 0

7 B C D E F Standardowe, codzienne ustawienie naczyƒ w koszyku ukazane jest na Rys., i 3. Koszyk górny (Rys. ) = talerze g bokie B = talerze p ytkie C = talerzyki deserowe D = podstawki E = fili anki F = szklanki INFORMCJE DL BD W LBORTORIUM Program porównawczy ogólny (Norma EN 504) (patrz tabela programów zmywania). Pozycja kosza górnego : dolna. adunek znormalizowany 3. Pozycja regulatora wyb yszczacza: 6 4. IloÊç detergentu: - 9,5 g do zmywania wst pnego; - 8 g do zmywania Przyk adowe u o enie 5 nakryç (Zgodnie z normà EN 504) W aêciwy za adunek pokazany jest na Rys. 5 dla koszyka górnego, na Rys. 6 dla koszyka dolnego i na Rys. 7 dla koszyka na nakrycia. H 3 G E 4 B B C D F G F E F C D H Koszyk górny (Rys. ) = talerze g bokie B = talerze p ytkie C = talerzyki deserowe D = podstawki E = fili anki F = kieliszki G = szklanki H = koszyka na nakrycia Koszyk dolny (Rys. 3) = garnek Êredni B = garnek du y C = patelnia D = wazy na zup, pó miski E = nakrycia F = rondle, tortownice G = kieliszki Êrednie H = kieliszki ma e Racjonalne i poprawne u o enie naczyƒ jest podstawowym warunkiem uzyskania nienagannych wyników zmywania. Koszyk na nakrycia (Rys. 4) Górna cz Êç koszyka na sztuçce (nakrycia) jest zdejmowalna dzi ki czemu jest mo liwoêç ró nych za adunków. 5 L I H 6 C M P F C D E O N G Q C O Koszyk na sztuçce (Rys. 7) W o yç sztuçce (nakrycia) jak to pokazano na rysunku. H B Koszyk górny (Rys. 5) = szklanek B = +3 podstawek C = fili anki D = ma a waza E = Êrednia waza F = du a waza G = talerzyki deserowe H = + y ki pó miskowe I = y ki kuchenne L = sztuçce (nakrycia) = 5 y eczek deserowych = 5 widelcy 3 = y eczek do kawy Koszyk dolny (Rys. 6) M = 5 talerzy g bokich N = 5 talerzy p ytkich O = 7+7 talerzyków deserowych P = pó misek Q = nakrycia = y ki = no e 3 = y eczki 4 = widelce do pó misków 3

8 UMIESZCZNIE DETERGENTU Detergent W NE Niezb dne jest stosowanie Êrodka myjàcego w proszku, p ynnego lub w pastylkach - przeznaczonego specjalnie do zmywarek do naczyƒ. CLGONIT" zapewnia doskona e rezultaty zmywania i jest atwo dost pny. Ârodki nie dostosowane do zmywarek (na przyk ad przeznaczone do zmywania r cznego) nie zawierajà odpowiednich sk adników do mycia maszynowego i nie pozwalajà na poprawne funkcjonowanie zmywarki. adowanie detergentu Pojemnik na Êrodek myjàcy znajduje si po wewn trznej stronie drzwiczek (Rys. ). JeÊli pokrywka pojemnika jest zamkni ta, wystarczy nacisnàç przycisk (): po zakoƒczeniu ka dego programu zmywania pokrywka jest zawsze otwarta, gotowa do nast pnego wykorzystania. UWG! W dolnym pojemniku nie nale y umieszczaç naczyƒ w pozycji, która mo e przeszkadzaç w otwarciu pokrywki pojemnika na detergent i swobodnemu wydostawaniu sie detergentu. Dawki Êrodka myjàcego sà ró ne w zale noêci od stopnia zabrudzenia i rodzaju naczyƒ. Zaleca si umieêciç w pojemniku (B) od 0 do 30 g Êrodka myjàcego. B Po w o eniu detergentu do pojemnika zamknàç pokryw najpierw przesuwajàc jà a potem przyciskajàc lekko a do us yszenia dêwi ku zamkni cia. Poniewa nie wszystkie Êrodki myjàce sà jednakowe, nale y równie zapoznaç si z instrukcjà podanà na opakowaniu. Przypominamy, e niewystarczajàce iloêci Êrodka myjàcego mogà niedostatecznie usunàç brud, podczas gdy nadmierna dawka Êrodka myjàcego nie tylko nie poprawia wyników zmywania, lecz ponadto jest zb dnym marnotrawstwem. W NE Odpowiednie dawkowanie Êrodka do zmywania stanowi wk ad w ochron Ârodowiska. TYPY DETERGENTÓW Detergenty w pastylkach Detergenty w pastylkach, pochodzàce od ró nych producentów rozpuszczajà si z ró nà pr dkoêcià, zatem u yte w programach szybkiego zmywania mogà nie byç skuteczne, gdy mogà si nie ca kowicie rozpuêciç. Je eli u ywa si detergentów w pastylkach, zalecane jest u ywanie d ugich programów zmywania, aby taki detergent móg zadzia aç prawid owo. W NE W celu uzyskania dobrych efektów zmywania nale y umieszczaç pastylki detergentowe w pojemniku na detergent do zmywania a NIE bezpoêrednio w komorze zmywania. Detergenty- koncentraty Detergenty- koncentraty o zredukowanej alkalicznoêci i z naturalnymi enzymami stosowane do programu zmywania w temp. 50 C pozwalajà zredukowaç szkodliwoêç tych Êrodków dla Êrodowiska naturalnego, a tak e chronià naczynia i samà zmywark. Programy zmywania w temp. 50 C zosta y wymyêlone po to, aby wykorzystaç w aêciwoêci enzymów do rozpuszczania brudu i aby uzyskaç przy temperaturze 50 C takie same rezulaty zmywania, jak przy temperaturze 65 C. Detergenty àczone Detergenty, które zawierajà Êrodek nab yszczajàcy nale y wk adaç do pojemnika na detergenty do zmywania. Pojemnik na nab yszczacz musi byc opró niony ( je li tak nie jest nale y przed zastosowaniem detergentu àczonego wyregulowaç do minimum dozownik nab yszczacza). nie jest potrzebne stosowanie soli i/lub wyb yszczacza nale y skrupulatnie przestrzegaç nast pujàcych zaleceƒ: przeczytaç uwa nie i stosowaç si dok adnie do instrukcji i zaleceƒ podanych na opakowaniu detergentu, którego mamy u yç; skutecznoêç detergentów, które nie wymagajà u ycia soli, zale y od stopnia twardoêci wody u u ytkownika. Nale y sprawdziç czy stopieƒ twardoêci wody mieêci si w przedziale wskazanym w instrukcji stosowania detergentu. Je eli u ycie tego typu dtergentu nie da zadawalajàcych rezultatów zmywania nale y zwróciç si do producenta detergentu. Nieprawid owe stosowanie tych detergentów mo e prowadziç do: tworzenia si osadu wapnia na naczyniach i we wn trzu zmywarki; zmniejszenia skutecznoêci zmywania i suszenia. W NE W wypadku reklamacji zwiàzanych z niew aêciwym stosowaniem tych produktów nie b dzie mia a zastosowania bezp atna gwarancja. Przypominamy, e przy stosowaniu detergentów 3 w niepotrzebny jest sygnalizator braku soli i nab yszczacza (dost pny w niektórych modelach). Je eli wystàpi yby problemy ze zmywaniem i suszeniem naczyƒ nale y zaczàç ponownie u ywaç tradycyjnych Êrodków (sól, nab yszczacz, detergent w proszku). W takim wypadku nale y: nape nic ponownie pojemniki na sól i nab yszczacz; wykonaç normalny cykl zmywania z pustà zmywarkà. Detergenty àczone 3 w JeÊli decydujecie si Paƒstwo na stosowanie detergentów w tabletkach, przy których Nale y pami taç e po powrocie do stosowania tradycyjnej soli do zmywarki, dopiero po kilku cyklach zmywania system odwapniania powróci do dzialania w sposób optymalny. 4 5

9 UMIESZCZNIE ÂRODK NB YSZCZJÑCEGO CZYSZCZENIE FILTRÓW Na uk ad filtrujàcy (Rys. 4 ) sk adajà si : Nab yszczacz Ârodek nab yszczajacy, który dodawany jest automatycznie podczas ostaniego p ukania przyspiesza suszenie naczyƒ i zapobiega tworzeniu sie plam i matowych osadów. adowanie Êrodka nab yszczajàcego Po lewej stronie pojemnika na detergent znajduje si zbiornik na Êrodek nab yszczajacy (Rys. 3 ). by go otworzyç nale y nacisnàç go, i jednoczeênie obróciç ku górze uchwyt otwierania. Nale y u ywaç tylko Êrodków przeznaczonych do zmywarek automatycznych. Mo na kontrolowaç poziom wyb yszczacza przez okienko (C) na pojemniku. C Ma y pojemnik centralny zatrzymujàcy wi ksze czàstki; P ytka filtrujàca wod do zmywania w sposób ciàg y; Mikrofiltr umieszczony pod p ytkà, przechwytujàcy nawet najdrobniejsze czàstki brudu, zapewniajàc w ten sposób doskona e wyp ukanie. by uzyskiwaç niezmiennie nienaganne wyniki zmywania przed ka dym zmywaniem nale y koniecznie kontrolowaç i czyêciç filtry. by wyjàç zespó filtrujàcy wystarczy jedynie uchwyciç za ràczk i obróciç jà w kierunku przeciwnym do kierunku ruchu wskazówek zegara (Rys. ). Pojemnik centralny mo na wyjàç, co u atwi operacje czyszczenia (Rys. ). PE NY PUSTY Nale y wyjàç p ytk filtru (Rys. 3) i umyç wszystko w strumieniu bie àcej wody, pos ugujàc si ewentualnie szczoteczkà. Odblask ciemny Odblask jasny Regulacja dozowania Êrodka do p ukania w zakresie od do 6 Regulator nab yszczacza (D) zajduje si pod pokrywà i mo na obracaç go za pomocà monety. Zalecana pozycja to 4. ObecnoÊç wapnia w wodzie objawia si przez obecnoêç kamienia kot owego lub przez s abszy stopieƒ wysuszenia. Z tego powodu wa na jest regulacja zu ycia produktu p ukania majàca na celu uzyskanie optymalnych parametrów. W przypadku, gdy po zakoƒczeniu zmywania na naczyniach widoczne sà smugi, nale y zmniejszyç nastaw regulacji o jednà pozycj. W przypadku gdy na naczyniach widoczne sà bia e plamy lub aureole, nale y o jednà pozycj zwi kszyç nastaw regulacji. 6 D Dla modelu wyposa onego w samooczyszczajàcy si mikrofiltr konserwacja ogranicza si do sprawdzenia zespo u filtrujàcego, które mo na wykonywaç co 5 dni. Zaleca si mimo wszystko po ka dym zmywaniu sprawdzaç, czy pojemnik centralny i p ytka nie sà zatkane. UWG! Po oczyszczeniu filtrów nale y sprawdziç, czy sà one poprawnie po àczone ze sobà i czy p ytka jest idealnie umieszczona na dnie zmywarki. Nale y dok adnie wkr ciç filtr w p ytk, obracajàc nim w kierunku zgodnym z kierunkiem ruchu wskazówek zegara poniewa niedok adne po àczenie zespo u filtrujàcego mo e ujemnie wp ynàç na prac zmywarki. W NE Nie wolno u ywaç zmywarki bez filtrów. 7 3

10 RDY PRKTYCZNE Jak post powaç, by uzyskaç mo liwie najlepsze rezultaty zmywania Przed u o eniem naczyƒ w maszynie nale y wyjàç resztki jedzenia (koêci, oêci, resztki mi sa i warzyw, skórki z owoców, wyka aczki, niedopa ki papierosów, itd...). by nie dopuêciç do zatkania filtrów, przewodu odp ywowego i dysz ramienia spryskujàcego, co powoduje zmniejszenie sprawnoêci zmywania. Nie jest konieczne p ukanie naczyƒ przed umieszczeniem ich w zmywarce. JeÊli garnki i patelnie sà szczególnie zabrudzone resztkami przypalonych potraw, radzimy je zamoczyç przed zmywaniem. Uk adaç naczynia otworami ku do owi. W miar mo liwoêci nie dopuszczaç do wzajemnego dotykania si ró nych sztuk naczyƒ; poprawne ich rozmieszczenie zapewni najlepsze wyniki zmywania. Po u o eniu naczyƒ, sprawdziç, czy rami spryskujàce obraca si bez przeszkód. Garnki i inne urzàdzenia kuchenne na których pozostajà przypalone lub przylegaj àce mocno resztki jedzenia nale y zamoczyç w wodzie z dodatkiem Êrodka myjàcego do zmywarek. by najlepiej umyç zastaw srebrnà nale y: a) op ukaç jà natychmiast po posi ku, szczególnie jeêli u ywano jej z majonezem, jajkami, rybà, itd...; b) nie rozpryskiwaç na niej Êrodków myjàcych; c) nie pozostawiaç jej w stycznoêci z innymi metalami. 8 Jak oszcz dzaç JeÊli wykonujemy zmywanie pe nego za adunku nale y umieêciç naczynia zaraz po skoƒczonym posi ku wk adajàc je etapami i ewentualnie w àczajàc program ZIMNE P UKNIE aby zmi kczyç zabrudzenia i usunàç wi ksze resztki miedzy jednym a drugim za adunkiem w oczekiwaniu na pe ny cykl zmywania. W przypadku niezbyt silnego zabrudzenia naczyƒ lub ma ego stopnia wype nienia koszyków nale y wybraç program OSZCZ DNY, post pujàc zgodnie ze wskazówkami zawartymi w liêcie programów. Czego nie wolno zmywaç Nale y pami taç, e nie wszystkie naczynia przystosowane sà do zmywania w zmywarce, odradzamy wstawianie cz Êci wykonanych z materia ów termoplastycznych, pokrywek z ràczkà drewnianà lub z tworzywa, garnków z d rewnianymi ràczkami, naczyƒ aluminiowych, z kryszta u lub ze szk a o owiowego, o ile nie jest to oddzielnie wskazane. Niektóre motywy dekoracyjne majà tendencj do blakni cia, dlatego zalecamy zmyç kilkakrotnie jednà sztuk w zmywarce i dopiero po upewnieniu si, e nie nast puje odbarwienie zmywaç ca y komplet. Ponadto zalecamy aby nie zmywaç zastawy srebrnej razem z zastawà ze stali oksydowanej aby nie nastàpi a pomi dzy nimi reakcja chemiczna. W NE Gdy kupujemy nowe naczynia nale y zawsze upewniç si, czy mo na je zmywaç w zmywarkach. Zalecenia na zakoƒczenie programu by uniknàç ewentualnych Êladów kropli spadajàcych z koszyka górnego, nale y tu po zmywaniu wyjmowaç w pierwszej kolejnoêci koszyk dolny. JeÊli pozostawimy na jakiê czas naczynia w zmywarce nale y lekko uchyliç drzwiczki aby u atwiç krà enie powietrza i poprawiç warunki wysychania. CZYSZCZENIE N ZEWNÑTRZ I KONSERWCJ ZMYWRKI Do mycia zewn trzej strony zmywarki nale y u ywaç tylko szmatki zmoczonej ciep à wodà, bez Êrodków odt uszczajàcych i szorstkich. Zmywarka nie wymaga adnej specjalnej konserwacji, gdy zbiornik myjàcy jest samooczyszczajàcy si. Nale y okresowo, za pomocà wilgotnej gàbki, czyêciç uszczelk gumowà w drzwiczkach aby wyeliminowaç ewentualne Êlady odpadków lub Êrodka do p ukania. by w pe ni zagwarantowaç usuwanie drobnych osadów wapienia lub brudu zaleca si dokonywaç okresowo pe nego zmywania poprzez wlewanie na dno pojemnika szklanki octu i ustawienie programatora na zmywanie delikatne. JeÊli mimo normalnego czyszczenia p ytki i filtru zauwa amy, e naczynia lub garnki nie sà wystarczajàco dobrze zmyte lub wyp ukane, nale y sprawdziç czy otwory w obrotowych ramionach spryskujàcych (Rys. 5 ) nie sà zatkane. JeÊli wymagajà one czyszczenia nale y dokonaç tego w sposób nast pujàcy:. by zdjàç rami górne nale y obróciç ramieniem myjàcym a wpust ustawi si w pozycji ukazanej przez strza k (Rys. b). Nale y popchnàç je ku górze i utrzymujàc nacisk odkr ciç obracajàc nim w kierunku zgodnym z kierunkiem ruchu wskazówek zegara (Rys. ) (aby je za o yç nale y powtórzyç te operacj lecz obróciç w kierunku przeciwnym), podczas gdy rami dolne mo na zdjàç pociàgajàc je po prostu ku górze (Rys. );. Umyç ramiona obrotowe pod strumieniem wody usuwajàc odpadki zatykajàce dysze; 3. Na zakoƒczenie operacji umieêciç ramiona obrotowe ponownie w tej samej pozycji, pami tajàc aby w przypadku ramienia górnego wpust znalaz si we w aêciwej pozycji, dokr cajàc go do oporu. Wanna zmywarki jak te wewn trzna strona drzwiczek wykonane sà ze stali nierdzewnej. JeÊli mimo to zauwa ymy plamy tlenków, to pochodzà one jedynie z nadmiernego wyst powania w wodzie soli elaza. 9 W celu usuni cia plam, zaleca si zastosowaç Êrodek cierny o bardzo drobnej ziarnistoêci. Nie nale y stosowaç substancji zawierajàcych chlor ani druciaków. b PO U YCIU Po ka dym zmywaniu nale y zamknàç kurek doprowadzajàcy wod aby odciàç zmywark od instalacji wodnej i przycisnàç przycisk Start/Stop, co zapewni odci cie jej od zasilania elektrycznego. JeÊli zmywarka ma pozostawaç przez d u szy czas bezczynna, konieczne jest wykonanie nast pujàcych czynnoêci:. Wykonaç program zmywania bez adowania naczyƒ, lecz ze Êrodkiem myjàcym, co pozwoli odt uêciç maszyn.. Wyjàç wtyczk z gniazdka sieciowego. 3. Zamknàç kurek wejêciowy wody. 4. Wype niç odpowiedni pojemnik Êrodkiem do p ukania. 5. Pozostawiç drzwiczki uchylone. 6. Pozostawiç czyste wn trze zmywarki. 7. JeÊli maszyna pozostawiona jest w pomieszczeniu, w którym temperatura jest ni sza ni 0 C, woda pozosta a w przewodach mo e zamarznàç. Dlatego te nale y doprowadziç temperatur otoczenia do wartoêci wy szej od 0 C i poczekaç oko o 4 godzin na ponowne uruchomienie maszyny.

11 OPIS PNELU STERUJÑCEGO O H I L M N WYBÓR PROGRMÓW I FUNKCJE SZCZEGÓLNE W NE Zmywarka dysponuje dwiema u ytecznymi funkcjami: - programem "zalecanym" (wst pnie ustawionym w fabryce, idealnym do u ytku codziennego przy pe nym za adunku) dajàcym najszybsze i najpewniejsze wyniki; - funkcjà "uczenia si ", dzi ki której zostaje zapami tany program u yty co najmniej trzy razy pod rzàd, pozwalajàcy u ytkownikowi stosujàcemu ten sam cykl zmywania na niepowtarzanie za ka dym razem programowania, czyli na oszcz dzanie czasu. JeÊli wy ej wymienione czynnoêci zosta y wykonane przy otwartych drzwiczkach, do chwili zamkni cia drzwiczek program nie uruchomi si. Programy UTOMTYCZNE B C D E Przycisk "URUCHOMIENIE/ ZTRZYMNIE" B Przycisk 3 in C Przycisk POWER JET H Lampka sygnalizacyjna "BRK SOLI" I F G Lampka sygnalizacyjna "BRK ÂRODK WYB YSZCZJÑCEGO" Ustawianie programów Zmywarka jest wyposa ona w czujnik brudu, który analizuje m tnoêç wody podczas faz programów "UTOMTYCZNYCH" (patrz wykaz programów). Dzi ki temu czujnikowi parametry cyklu zmywania sà automatycznie dopasowywane na podstawie rzeczywistej iloêci brudu na naczyniach. Stopieƒ zm tnienia wody zale y bowiem od iloêci brudu na naczyniach. W ten sposób uzyskuje si lepsze wyniki zmywania, przy jednoczesnym zmniejszeniu zu ycia wody i energii. D Przycisk / E Przycisk "OPÓèNIONY STRT" F Otwarcie drzwiczek G Przyciski "PROGRMY" WYMIRY: WysokoÊç G bokoêç SzerokoÊç Zajmowane miejsce przy otwartych drzwiczkach DNE TECHNICZNE: cm cm cm cm IloÊç nakryç (EN 504) PojemnoÊç wraz z garnkami i talerzami Dopuszczalne ciênienie instalacji wodnej Moc bezpieczników Maksymalna pobierana moc Napi cie L Lampki sygnalizacyjne "FZY PROGRMÓW" M WYÂWIETLCZ ELEKTRONICZNY N Lampki sygnalizacyjne "WYBÓR PROGRMU" O Lampka sygnalizacyjna "WYBÓR OPCJI" 0 Z blatem bez blatu 8 57,3 59,8 7 5 dla 9 osób Minimum 0,08 - maksimum 0,8 MPa (patrz tabliczka znamionowa) (patrz tabliczka znamionowa) (patrz tabliczka znamionowa) Otworzyç drzwiczki zmywarki i w o yç do niej naczynia przeznaczone do mycia. Wcisnàç przycisk " URUCHOMIENIE/ ZTRZYMNIE". Po wciêni ciu przycisku "URUCHOMIENIE/ZTRZYMNIE", zacznie migotaç lampka sygnalizacyjna odpowiadajàca zalecanemu programowi lub lampka odpowiadajàca programowi, który zosta u yty co najmniej trzy razy pod rzàd. WyÊwietlacz pokazuje czas trwania programu pokazujàc kolejno godziny i minuty [Np: h ( godz.) / 5 (5 minut). by wybraç opcj nale y wcisnàç odpowiedni przycisk (zapali si lampka sygnalizacyjna). Przyciski opcji nale y wcisnàç przed uruchomieniem programu, aby zmywarka zaakceptowa a opcj. W razie potrzeby wyboru innego programu konieczne jest wciêni cie przycisku odpowiadajàcego àdanemu programowi (zacznie migotaç odpowiednia lampka sygnalizacyjna, co b dzie potwierdzeniem dokonanego wyboru). by uruchomiç program, konieczne jest potwierdzenie - przez ponowne wciêni cie przycisku wybranego programu. Program uruchomi si automatycznie a odpowiednia lampka kontrolna przejdzie od migotania do Êwiecenia ciàg ego i na wyêwietlaczu poka e si czas trwania cyklu. Programy IMPULSY Programy IMPULSY wykorzystujà technik zmywania na impulsy, która zmniejsza u ycie wody i energii, ha as a przy tym zwi ksza skutecznoêç zmywania. W NE Dzia anie przerywane pompy zmywania NIE jest sygna em z ego funkcjonowania, ale jest cechà charakterystycznà zmywania na impulsy Êwiadczàçà o prawid owym dzia aniu zmywarki. Przerwanie programu Odradzamy otwieranie drzwiczek podczas trwajàcego programu, szczególnie w fazie Êrodkowej zmywania oraz w trakcie ostatniego p ukania na goràco. Jednak e, gdy podczas pracy zmywarki drzwiczki zostanà otwarte (w celu na przyk ad dodania naczyƒ do zmywania), program zmywania automatycznie wy àczy si (a na wyêwietlaczu b dzie migotaç czas pozosta y do zakoƒczenia cyklu). Po ponownym zamkni ciu drzwiczek, bez wciskania adnego przycisku, urzàdzenie wznowi prac w tym punkcie cyklu, w którym zosta o zatrzymane.

12 W NE Mo na przerwaç program zmywania bez otwierania drzwiczek, zatrzymujàc zmywark. by to zrobiç nale y wcisnàç przycisk wykonywanego programu na przynajmniej sekundy i zwolniç go w momencie gdy lampka kontrolna tego programu przestanie Êwieciç Êwiat em ciàg ym a zacznie migotaç. by wznowiç cykl zmywania od momentu, w którym zosta przerwany, nale y na nowo wcisnàç przycisk tego programu (lampka kontrolna przestanie migotaç a zacznie Êwieciç Êwiat em ciàg ym). UWG! JeÊli otworzymy drzwiczki gdy zmywarka jest w trakcie suszenia, w àczy si sygna akustyczny ostrzegajàcy, e cykl si jeszcze nie zakoƒczy. Zmiana programu w trakcie pracy zmywarki by zmieniç lub anulowaç wykonywany aktualnie program, nale y post powaç w nast pujàcy sposób: Trzymaç wciêni ty przez co najmniej 5 sekundy przycisk realizowanego programu (gdy lampka sygnalizacyjna Êwieci si w sposób ciàg y). Wtedy wszystkie kontrolki programów zapalà si na chwil, a dany program zostanie anulowany. Kontrolka anulowanego programu zacznie migotaç, wyêwietlacz zgaênie i zapali si kontrolka koƒca programu. W tym momencie mo liwe b dzie nastawienie nowego programu. UWG! Przed uruchomieniem nowego programu nale y upewniç si, czy Êrodek do zmywania nie zosta ju pobrany. JeÊli w pojemniku brakuje Êrodka do zmywania, nale y go uzupe niç. W przypadku przerwania dop ywu energii elektrycznej zmywarka przechowa w pami ci wykonywany program, który w momencie przywrócenia dostawy energii elektrycznej zostanie wznowiony w punkcie, w którym by przerwany. Wykonanie programu W trakcie wykonywania programu na wyêwietlaczu pojawia si czas pozosta y do koƒca cyklu a 4 kontrolki FZY PROGRMÓW : STOP = "ZMYWNIE" = "P UKNIE" = "SUSZENIE" = "KONIEC" b dà zaêwieca y si kolejno, informujàc o fazie cyklu. Zakoƒczenie programu ZgaÊni cie wyêwietlacza i zapalenie si ostatniej kontrolki FZY PROGRMÓW oznacza zakoƒczenie cyklu. Po zakoƒczeniu programu w àcza si 3 razy z przerwami 30 sekundowymi sygna akustyczny trwajàcy 5 sekund (jeêli nie jest wczeêniej wy àczony). Kontrolka koƒca programu zapala si, a wyêwietlacz gaênie. Wówczas mo liwe b dzie wyj cie umytych naczyƒ i wy àczenie zmywarki poprzez wciêni cie przycisku "URUCHOMIENIE/ZTRZYMNIE" lub te ponowne za adowanie zmywarki w celu dokonania nast pnego zmywania z wykonaniem opisanych wy ej kolejnych czynnoêci. Przyciski opcji W NE Wybrane opcje nale y aktywowaç lub wy àczyç przed uruchomieniem programu. Przycisk "3 in " Opcja ta pozwala na optymalne wykorzystanie detergentów àczonych 3 w. Po wcisni ciu tego przycisku ustawiony program zmywania zostanie zmodyfikowany w taki sposób, aby najlepiej wykorzystaç walory detergentu àczonego. Nie b dà aktywne wskaêniki braku soli i nab yszczacza. UWG! Po wyborze tego programu, opcja pozostanie aktywna (odpowiednia kontrolka bedzie zapalona) tak e w nast pnych programach zmywania. Opcj b dzie mo na skasowaç tylko za pomocà ponownego wciêni cia przycisku 3 w (wtedy zgaênie odpowiednia kontrolka). W NE Przy w àczeniu tej opcji, czas trwania programu "SZYBKI" przed u y si o oko o 0 min. Przycisk "POWER JET" WciÊni cie tego przycisku automatycznie zwi ksza intensywnoêç zmywania, dodane jest jeszcze jedno p ukanie i tam gdzie jest to przewidziane zwi ksza si temperatura i ciênienie wody w fazie zmywania. Przycisk "POWER JET" pozwala dzia aç z wi kszà si à na silne zabrudzenia i uzyskaç lepszy efekt zmywania. Jest zalecany do zmywania bardzo brudnych naczyƒ lub naczyƒ na których brud ju zasech. W NE Przy wyborze tej funkcji wy àczy si zmywanie na impulsy. Przycisk / Zmywarka ta poza normalnà funkcjà zmywania pe nego za adunku, dzi ki przyciskowi / pozwala zmywaç zmniejszonà iloêç naczyƒ, u o onà zarówno w koszu górnym jak i w dolnym. Dzi ki tej funkcji zmywarka automatycznie zmniejsza zu ycie wody i energii elektrycznej oraz d ugoêç cyklu. Do takiego zmywania nale y dodaç zmniejszonà iloêç detergentu. Przycisk "OPÓèNIONY STRT" Przycisk ten pozwala na zaprogramowanie rozpocz cia czasu zmywania z opóênieniem od godz. do 3 godz. by ustawiç opóêniony start, nale y post powaç w nast pujàcy sposób: Nacisnàç przycisk OPÓèNIONY STRT (na wyêwietlaczu poka e si napis 00 ). Nacisnàç ponownie przycisk aby okreêliç czas rozpocz cia zmywania (ka de naciêni cia opóênia start o godz. a do 3 godz).. by rozpoczàç liczenie nale y nacisnàç przycisk wybranego programu (odpowiednia kontrolka przestanie migotaç a zacznie Êwieciç Êwiat em ciàg ym i na wyêwietlaczu poka e sie czas opóênionego startu). Po zakoƒczeniu liczenia program uruchomi si automatycznie i na wyêwietlaczu poka e si czas trwania wybranego cyklu. Je eli chcemy anulowaç opóêniony start nale y: Przytrzymaç przez 5 sekund przycisk wybranego programu. Potwierdzenie anulacji opóênionego startu nastàpi w momencie, gdy kontrolka wybranego programu zacznie migotaç, wyêwietlacz zgaênie, a zapali si kontrolka koƒca programu. Zostanà tak e anulowane wczeêniej wybrane opcje, a ich kontrolki zgasnà. Je eli chcemy teraz uruchomiç zmywark nale y na nowo ustawiç àdany program i ewentualne opcje tak jak to wyjaêniono w paragrafie USTWINIE PROGRMÓW. 3

13 Wy aczenie sygnalizacja akustyczna KO C PROGRMU Sygnalizacja akustyczna koƒca programu mo e byç wy àczona w nast pujàcy sposób. Gdy zmywarka jest wy àczona nale y nacisnàç na kilka sekund drugi przycisk opcji (po lewej stronie) i jednoczeênie przycisk UROCHOMIENIE/ ZTRZYMNIE. Na wyêwietlaczu pojawi si napis b wskazujàcy e sygna dêwi kowy jest aktywny. Po ponownym wciêni ciu tego samego przycisku opcji (drugi z lewej) pojawi si napis b0 wskazujacy e sygna dêwiekowy nie jest ju aktywny. Zmywarka mo e sygnalizowaç, poprzez informacj na wyêwietlaczu, ca y szereg wadliwych dzia aƒ. UTOMTYCZNE SYGNLIZOWNIE NOMLII W PRCY ZMYWRKI NOMLI PRZYCZYN ÂRODEK ZRDCZY Na wyêwietlaczu pokazujà si symbole E, rozlega si sygna dêwi kowy. Brak wody (zamkni ty kran dop ywu wody). Nale y poczekaç na sygna dêwi kowy sygnalizujacy zapami tanie ustawienia. by przywróciç sygna dêwi kowy nale y powtórzyç t procedur. (napis b na wyêwietlaczu wskazuje e sygna dêwiekowy jest aktywny). UWG! by nie dopuêciç do nieumyêlnego w àczenia uk adu zabezpieczajàcego przed zalaniem nie zaleca si przesuwaç ani przechylaç zmywarki podczas jej dzia ania. W przypadku, w którym zachodzi koniecznoêç przesuni cia lub przechylenia zmywarki nale y sprawdziç wczeêniej, czy zmywanie zakoƒczy o si i czy w zbiorniku zmywarki nie pozosta a woda. Wy àczyç zmywark, otworzyç kran, ponownie wybraç program. WTERBLOCK Zadaniem funkcji "Waterblock" jest dodatkowe zabezpieczenie zmywarki, szczególnie pod nieobecnêç domowników. Funkcja Waterblock" przerywa ewentualne wycieki wody, które mog yby doprowadziç do zalania mieszkania, spowodowane niepoprawnym dzia aniem zmywarki lub rozerwaniem lub przeci ciem w y gumowych, w szczególnoêci w a zasilajàcego w wod. Ja dzia a "Waterblock" Dno umieszczone pod zmywarkà zbiera ewentualne wycieki wody i za poêrednictwem czujnika zamyka zawór bezpieczeƒstwa umieszczony pod kurkiem dop ywu wody. W ten sposób nie dopuszcza si do wycieku wody na zewnàtrz nawet przy otwartym kurku dop ywowym. JeÊli skrzynka zawierajàca elementy elektryczne zosta a uszkodzona nale y natychmiast odciàç zasilanie w energi elektrycznà. by zapewniç idealne dzia anie zabezpieczenia skrzynka "" z przewodem powinny byç do àczone do kurka w sposób wskazany na Rys. "". Nie wolno przecinaç przewodu zasilania w wod, gdy zawiera on cz Êci pod napi ciem. JeÊli d ugoêç przewodu nie pozwala na prawid owe do àczenie, sam przewód nale y zamieniç na inny, o poprawnej d ugoêci. Rys.. Niniejsza zmywarka wyposa ona jest równie w urzàdzenie zabezpieczajàce przed zalaniem, które w przypadku przekroczenia normalnego poziomu wody, w wyniku ewentualnej awarii, automatycznie blokuje dop yw wody i/lub uruchamia odprowadzenie jej nadmiaru. Na wyêwietlaczu pokazujà si symbole E3, rozlega si sygna dêwi kowy. Na wyêwietlaczu pokazujà si symbole E4, rozlega si sygna dêwi kowy. Zmywarka nie odprowadza wody ze zbiornika. Wyciek wody. Sprawdê, czy nie jest zagi ty wà odp ywowy lub czy nie sà zatkane syfon albo filtry. JeÊli nie ma uszkodzenia nale y wezwaç Serwis. Sprawdê, czy nie jest zagi ta wà odp ywowy lub czy nie sà zatkane syfon albo filtry. JeÊli nie ma uszkodzenia nale y wezwaç Serwis. Na wyêwietlaczu pokazujà si symbole E5, rozlega si sygna dêwi kowy. Uszkodzenie elektronicznego sterowania temperaturà. Zachodzi koniecznoêç wezwania technika serwisowego. Na wyêwietlaczu pokazujà si symbole E6, rozlega si sygna dêwi kowy. Na wyêwietlaczu pokazujà si symbole E8 lub Ei wraz z krótkim sygna em dêwi kowym Uszkodzenie modu u elektronicznego. Nie dzia a prawid owo grza ka podgrzewajàca wod lub filtr jest zatkany. Zachodzi koniecznoêç wezwania technika serwisowego. OczyÊciç p ytk filtra. JeÊli usterki nie udaje si wyeliminowaç, wezwac technika serwisowego. Rys. 4 5

14 LIST PROGRMÓW Zmywanie ze zmywaniem wst pnym W przypadku, gdy stosujemy program INTENSYWNY nale y równie dodaç porcj Êrodka myjàcego, w iloêci 0 g ( y ka do zupy) bezpoêrednio do zmywarki. Dla programu KLS 59 min. dodaç 5 g. Programu Opis Programy IMPULSY Ârodek do zmywania wst pnego CzynnoÊci do wykonania Ârodek do zmywania Czyszczenie filtrów i p ytki Kontrola Êrodka wyb yszczajàcego Kontrola zapasu soli Zmywanie wst pne goràce Przebieg wykonania programu Zmywanie wst pne zimne Zmywanie zasadnicze Pierwsze zimne p ukanie Drugie zimne p ukanie P ukanie goràce ze Êrodkiem wyb yszczajàcym Czas zmywania w minutach Wodà zimnà (5 C)** -Tolerancja ± 0%- Przycisk 3 in Funkcje dodatkowe Przycisk POWER JET Przycisk / Przycisk "OPÓèNIONY STRT" * UNIWERSLNY INTENSYWNY DELIKTNY * KLS 59 min. ECO SZYBKI 9 min. ZIMNE P UKNIE /( ) = DZI NIE PROGRMÓW UTOMTYCZNYCH (UTOCLEN) ZOST O ULEPSZONE DZI KI ZSTOSOWNIU CZUJNIK BRUDU, KTÓRY POZWL DOPSOWå PRMETRY ZMYWNI DO STOPNI ZBRUDZENI NCZY. 6 (Program ZLECNY ) Przeznaczony do zmywania naczyƒ i garnków codziennego u ytku, normalnie zabrudzonych. Przeznaczony do zmywania mocno zabrudzonych naczyƒ i garnków. Program przystosowany do zmywania naczyƒ delikatnych, zdobionych i z kryszta u. Wskazany do zmywania naczyƒ w niewielkim stopniu zabrudzonych, za wyjàtkiem garnków. Przeznaczony do codziennego zmywania naczyƒ i garnków zaraz po u yciu normalnie zabrudzonych (Max. 8 kompletów). - KLS ZMYWNI - Przystosowany do zmywania naczyƒ i garnków normalnie zabrudzonych, z zastosowaniem enzymatycznego Êrodka do zmywania. Program znormalizowany EN 504. Bardzo szybkie zmywanie wykonywane tu po zakoƒczeniu posi ku po podgrzaniu wody, wskazane do zmywania naczyƒ dla 4/6 osób najwy ej. Wst pne, krótkie zmywanie wykonywane rano lub w po udnie, kiedy chcemy przenieêç g ówne zmywanie na okres po kolacji. ( ) ( ) 55 C/ 65 C 65 C/ 75 C 45 C/ 55 C 70 C 45 C 50 C ( ) ( ) 7 ( ) 80/ 95 0/ TK TK TK TK TK TK TK TK TK TK TK TK TK TK TK TK TK TK TK TK N.D. N.D. TK N.D. N.D. N.D. TK ** PRZY ZMYWNIU W GORÑCEJ WODZIE CZS POZOST Y DO KO C PROGRMU DOSTOSOWUJE SI UTOMTYCZNIE W TRKCIE WYKONYWNEGO PROGRMU. N.D.= FUNKCJ NIEDOST PN 70/ 80 TK

15 USUWNIE DROBNYCH USTEREK JeÊli zmywarka nie dzia a, z pomocà wezwanego technika serwisowego wykonaç nast pujàce czynnoêci sprawdzajàce: NIEPRWID OWOÂCI PRZYCZYNY ÂRODKI ZRDCZE - Maszyna nie dzia a dla adnego programu - Maszyna nie pobiera wody 3 - Maszyna nie odprowadza wody 4 - Maszyna odprowadza wod w sposób ciàg y 5 - Nie obraca si rami obrotowe 6 - W zmywarkach elektronicznych bez wyêwietlacza: jedna lub dwie kontrolki migajà szybko. èle wetkni ta wtyczka sieciowa Nie wciêni ty przycisk O/I (Start/Stop) Drzwiczki otwarte Brak zasilania w energi Patrz przyczyny Nr Zamkni ty kurek z wodà èle ustawiony programator Zagi ty przewód zasilajàcy Zatkany filtr przewodu zasilania w wod Zatkany filtr Zagi ty przewód odp ywowy wody Nieprawid owe przed u enie przewodu odp ywowego wody Przewód odp ywowy skierowany do rury w Êcianie nie ma odpowietrzenia Przewód w po o eniu zbyt niskim Zbyt du o Êrodka myjàcego JakiÊ przedmiot przeszkadza w obrocie ramienia P ytka filtrujàca i filtr zatkane przez nieczystoêci Zamkni ty kurek dop ywu wody 8 Wetknàç wtyczk Wcisnàç przycisk Start/Stop Zamknàç drzwiczki Sprawdziç Skontrolowaç Otworzyç kurek Ustawiç poprawnie programator Wyprostowaç przewód. OczyÊciç filtr umieszczony na zakoƒczeniu przewodu zasilania w wod OczyÊciç filtr Wyprostowaç przewód. Podczas przed u ania przewodu odp ywowego post powaç zgodnie z instrukcjà Wezwaç wykwalifikowanego technika UnieÊç do 40 cm koƒcówk przewodu odp ywowego. Zmniejszyç iloêç Êrodka myjàcego. Zastosowaç specjalny Êrodek myjàcy. Skontrolowaç OczyÊciç p ytk i filtr Wy àczyç maszyn. Otworzyç kurek. Ponownie w àczyç cykl prania NIEPRWID OWOÂCI PRZYCZYNY ÂRODKI ZRDCZE 7 - Naczynia sà zmyte tylko cz Êciowo 8 - Zmywarka nie pobiera detergentu lub pobiera go za ma o 9 - ObecnoÊç bia ych plam na naczyniach 0 -Ha as podczas zmywania - Naczynia nie sà dok adnie wysuszone Patrz przyczyny Nr 5 Dno garnków nie jest dok adnie umyte Brzeg garnków nie jest dok adnie umyty Dysze ramion spryskujàcych cz Êciowo zatkane Naczynia nie sà dobrze roz o one Koƒcówka przewodu odp ywowego zanurzona jest w wodzie Ârodek myjàcy nie jest prawid owo dawkowany, jest stary lub zbrylony. Korek pojemnika z solà nie jest dok adnie zakr cony. Wybrany program zmywania jest zbyt s aby. Naczynia w koszyku dolnym nie sà umyte. Sztuçce, talerze, garnki przesz kadzajà w prawid owym otwarciu pojemnika na detergent. Woda zasilajàca jest szczególnie twarda. Naczynia uderzajà o siebie. Obrotowe ramiona myjàce uderzajà o naczynia. Brak obiegu powietrza Brakuje Êrodka nab yszczajàcego. Skontrolowaç Zbyt uporczywie przyczepione resztki jedzenia, które nale y zdjàç przed zmywaniem w zmywarce Lepiej u o yç garnki Zdemontowaç ramiona spryskujàce odkr cajàc mocujàcà nakr tki mocujàce zgodnie z kierunkiem ruchu wskazówek zegara i umyç je pod kranem. Nie uk adaç naczyƒ zbyt ciasno Koƒcówka przewodu odp ywowego nie powinna dotykaç powierzchni wody odprowadzanej. Zwi kszyç dawk zale nie od stopnia zabrudzenia lub wymieniç Êrodek myjàcy. Dokr ciç do oporu. Wybraç program bardziej skuteczny. Wy àczyç przycisk po owicznego za adunku. Za adowaç naczynia w zmywarce prawid owo, uwa ajàc by nie przeszkadza y w otwieraniu si pojemnika na detergent. Sprawdziç poziom soli i Êrodka do p ukania oraz wyregulowaç dawkowanie, jeêli nieprawid owoêç utrzymuje si, poprosiç Dzia Serwisowy o interwencj. Lepiej je rozmieêciç w koszykach. Lepiej u o yç naczynia. Pozostawiç drzwiczki maszyny uchylone po zakoƒczeniu programu zmywania co poprawi warunki naturalnego wysychania. Uzupe niç Êrodek nab yszczajacy. Uwaga: Gdy jedna z cytowanych powy ej nieprawid owoêci jest powodem z ego zmywania lub niewystarczajàcego p ukania, niezb dne jest r czne zebranie brudów z naczyƒ gdy operacja koƒcowa spowoduje wyschni cie zabrudzeƒ, których kolejne zmywanie w zmywarce nie by oby w stanie oczyêciç. JeÊli z e dzia anie zmywarki utrzymuje si, nale y zwróciç si do Dzia u Serwisowego podajàc nazw modelu zmywarki, umieszczonà na tabliczce znamionowej znajdujàcej si po wewn trznej stronie drzwiczek, w cz Êci górnej, lub na egzemplarzu gwarancji. Informacje te umo liwià dokonanie szybszego i skuteczniejszego serwisu. Producent zrzeka si wszelkiej odpowiedzialnoêci za b dy w druku niniejszej instrukcji. Ponadto zastrzega sobie prawo wprowadzania zmian które uzna za u yteczne bez pogorszenia podstawowych charakterystyk. 9

16 ΠΕΡΙΕΧΟΜΕΝΑ Προδιαγραφές ασφαλείας Εγκατάσταση & Θέση σε λειτουργία Μηχανισμός αφαλατωτή νερού Τοποθέτηση λατιού Ρύθμιση της επάνω σχάρας (καλάθι) Τοποθέτηση σκευών Πληροφορίες για εργαστήρια Τοποθέτωντας το απορρυπαντικό Ειδη απορρυπαντικών Βάζοντας το γυαλιστικό Kαθαρισμός φίλτρων Πρακτικές συμβουλές Kαθαρισμός & συντήρηση Περιγραφή χειριστηρίου Τεχνικά Χαρακτηριστικά Επιλογή προγραμμάτος και ειδικές λειτουργίες Waterblock Πίνακας προγραμμάτων Εντοπισμός μικρών βλαβών 5 4 Εικ. Σελ. 3 Σελ. Σελ. 36 Σελ. 37 Σελ. 38 Σελ. 39 Σελ. 4 Σελ. 4 Σελ. 43 Σελ. 44 Σελ. 45 Σελ. 46 Σελ. 47 Σελ. 48 Σελ. 48 Σελ. 49 Σελ. 53 Σελ. 54 Σελ. 56 ΠΡΟΔΙΑΓΡΑΦΕΣ ΑΣΦΑΛΕΙΑΣ Υπάρχουν συγκεκριμένοι βασικοί κανόνες ασφαλείας που ισχύουν για οποιαδήποτε οικιακή συσκευή. Εγκατάσταση Βεβαιωθείτε ότι το φις της συσκευής είναι συμβατό με την πρίζα της εγκατάστασης του σπιτιού. Αν όχι, ζητείστε από αδειούχο ηλεκτρολόγο την αλλαγή του φις της συσκευής με άλλο ηλεκτρολογικά κατάλληλο. Βεβαιωθείτε ότι η συσκευή δεν έχει "μαγκώσει" κάποιο καλώδιο παροχής. Γενικά δεν συνιστάται η χρήση πολύπριζων ή/και προεκτάσεων καλωδίων ("μπαλαντέζας"). Αν πρόκειται να αλλάξετε το καλώδιο παροχής, καλέστε το πλησιέστερο Kέντρο Τεχνικής Εξυπηρέτησης. Ασφάλεια Μην ακουμπάτε τη συσκευή έχοντας χέρια ή πόδια βρεγμένα. Μη χρησιμοποιείτε τη συσκευή έχοντας γυμνά πόδια. Μη βγάζετε τη συσκευή από την πρίζα τραβώντας το καλώδιο ή την ίδια τη συσκευή. Μην αφήνετε τη συσκευή εκτεθειμένη σε εξωτερικό περιβάλλον (βροχή, ήλιο κτλ). Μην επιτρέπετε τη χρήση της συσκευής σε μικρά παιδιά ή σε ανήμπορους ανθρώπους. ΠΡΟΣΟΧΗ! Μαχαίρια και άλλα αιχμηρά αντικείμενα πρέπει να τοποθετούνται στο καλάθι των μαχαιροπήρουνων με φορά προς τα κάτω ή στα καλάθια σε οριζόντια θέση. Kαθημερινή Χρήση Η συσκευή προορίζεται για οικιακή χρήση μόνο. Η συσκευή προορίζεται για το πλύσιμο των συνηθισμένων σκευών της κουζίνας. Αντικείμενα που περιέχουν βενζίνη, μπογιές, ίχνη μετάλλων, ενεργά χημικά, οξέα και αλκαλικά στοιχεία απαγορεύεται να πλένονται στη συσκευή. Αν υπάρχει εγκατεστημένη στο χώρο κεντρική συσκευή αποσκλήρυνσης του νερού που εισέρχεται στη συσκευή, δεν απαιτείται η πρόσθεση του ειδικού αλατιού στη συσκευή. Τα μαχαιροπήρουνα πλένονται καλύτερα αν τοποθετηθούν με τις λαβές τους προς τα επάνω. Αν η συσκευή παρουσιάσει πρόβλημα λειτουργίας ή μη επαρκούς απόδοσης, σβήστε τη, κλείστε την παροχή νερού και καλέστε το πλησιέστερο Εξουσιοδοτημένο Kέντρο Τεχνικής Εξυπηρέτησης. Αν δεν ακολουθήσετε τη συμβουλή αυτή, μπορεί να επιδεινώσετε το πρόβλημα περαιτέρω. Απόσυρση 3 Παρακαλούμε να διαβάσετε το παρόν βιβλιάριο προσεκτικά, διότι αναφέρει σημαντικές οδηγίες εγκατάστασης, άριστης χρήσης και χειρισμού με ασφάλεια της συσκευής σας. Kρατήστε αυτό το βιβλιάριο στο αρχείο σας και για μελλοντική χρήση. 30 Μη σκουπίζετε το νερό που παραμένει στη συσκευή μετά το τέλος του πλυσίματος. Μην αφήνετε ποτέ ανοικτή την πόρτα της συσκευής. Μπορεί να προκληθεί ατύχημα. Μην κάθεστε ή στηρίζεστε επάνω στην ανοικτή πόρτα της συσκευής. Μπορεί να αναποδογυρίσει επικίνδυνα. 3 Η συσκευή σας έχει κατασκευαστεί από ανακυκλώσιμα υλικά και μπορεί μετά το τέλος της ζωής της να ανακυκλωθεί κατά τρόπο φιλικό προς το περιβάλλον. Αν πρέπει να απαλλαχθείτε από το παλιό σας πλυντήριο πιάτων, προσέξτε να αφαιρέσετε την πόρτα της συσκευής, ώστε να μην υπάρξει κίνδυνος εγκλωβισμού μικρών παιδιών μέσα σε αυτήν.

17 ΕΓKΑΤΑΣΤΑΣΗ (τεχνικές πληροφορίες) Αποσυσκευάστε την συσκευή και ρυθμίστε την ως προς το έδαφος. Εάν χρειαστεί να την μεταφέρετε την συσκευή ανοίξτε την πόρτα και κρατείστε την από το επάνω καπάκι. Ηλεκτρική παροχή Το προϊόν έχει κατασκευαστεί σύμφωνα με την ισχύουσα για θέματα ασφάλειας νομοθεσία και συνοδεύεται από τριπολική πρίζα προκειμένου να γειώνεται η συσκευή. Πριν συνδέσετε την συσκευή με το δίκτυο ηλεκτρικής παροχής βεβαιωθείτε:. Ότι η πρίζα είναι σωστά γειωμένη; Παροχή νερού ΣΗΜΑΝΤΙKΟ Η συσκευή πρέπει να συνδεθεί στο δίκτυο της ύδρευσης με νέους εύκαμπτους σωλήνες. Τυχόν παλιοί σωλήνες δεν πρέπει να ξαναχρησιμοποιηθούν. Οι σωλήνες παροχής και αποχέτευση μπορούν να προσανατολιστούν ανεξάρτητα προς τα δεξιά ή αριστερά. ΣΗΜΑΝΤΙKΟ Εάν πρόκειται να τοποθετήσετε τη συσκευή επάνω σε μοκέτα βεβαιωθείτε ότι οι αεραγωγοί εξαερισμού παραμένουν ανοικτοί. Η πρίζα της συσκευής πρέπει να είναι εύκολης πρόσβασης και μετά την εγκατάσταση.. Ότι η ασφάλεια του πίνακα ανταποκρίνεται στις προδιαγραφές της συσκευής που αναγράφονται στο πινακιδάκι με τα τεχνικά χαρακτηριστικά της. ΠΡΟΣΟΧΗ! Βεβαιωθείτε ότι η συσκευή σας είναι κατάλληλα γειωμένη. Η αποτελεσματική γείωση της συσκευής είναι στενά συνδεδεμένη και με την σωστή γείωση του δικτύου της οικοδομής. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ζημιές σε πρόσωπα η πράγματα που προκλήθηκαν από την μη γείωση της συσκευής. Η συσκευή αυτή ανταποκρίνεται στις υπ αριθ.89/336/cee, 73/3/CEE όπως αυτές ισχύουν σήμερα. ΣΗΜΑΝΤΙKΟ Η συσκευή μπορεί να συνδεθεί με το δίκτυο κρύου ή ζεστού νερού αρκεί αυτό το τελευταίο να μην ξεπερνά του ς 60 C. H πίεση του δικτύου νερού πρέπει να κυμαίνεται μεταξύ 0.08 Mpa & 0.08 Mpa. Όταν η πίεση του δικτύου είναι μικρότερη πρέπει να συμβουλευθείτε τις Υπηρεσίες Τεχνικής Εξυπηρέτησης. Ο σωλήνας τροφοδοσίας νερού πρέπει να συνδεθεί με μία βρύση προκειμένου να απομονώνεται η συσκευή όταν δεν είναι σε χρήση (εικ B). Ο σωλήνας παροχής καταλήγει σε ένα στόμιο 3/4 με σπείρωμα (εικ.). Συνδέστε το σωλήνα παροχής της συσκευής "Α" στη βρύση "Β" η οποία πρέπει να φέρει σπείρωμα 3/4" και σφίξτε τον προσεκτικά. Αν είναι αναγκαίο, ο σωλήνας παροχής της συσκευής μπορεί να προεκταθεί έως και,5 μέτρα. Μπορείτε να προμηθευτείτε την προέκταση από τα Kέντρα Τεχνικής Εξυπηρέτησης. Εάν το νερό περιέχει μικρά σωματίδια, συνιστάται η χρησιμοποίηση του κατάλληλου φίλτρου, κωδ από το εξουσιοδοτημένο συνεργείο (εικ.3). Το φίλτρο "D" πρέπει να προσαρμοστεί ανάμεσα στην βρύση "Β" και στον σωλήνα παροχής "Α", περιέχοντας και την ροδέλα "C". Εάν το πλυντήριο πιάτων είναι συνδεδεμένο σε νέες σωληνώσεις ή σε σωληνώσεις που έχουν να χρησιμοποιηθούν για μεγάλο χρονικό διάστημα, αφήστε να τρέξει το νερό για μερικά λεπτά πριν το συνδέσετε με τον σωλήνα παροχής. Με αυτόν τον τρόπο αποφεύγεται η φραγή του φίλτρου με σωματίδια ή σκουριά. 33 3

18 Σύνδεση με την παροχή νερού Τοποθετείστε το σωλήνα στο δίκτυο αποχέτευσης, χωρίς να υπάρχουν τσακίσματα. (εικ.4). Το στόμιο που θα υποδεχτεί το σωλήνα πρέπει να έχει εσωτερική διάμετρο τουλάχιστον 4 εκ, και να απέχει από το έδαφος τουλάχιστον 40 εκ. Σκόπιμο είναι να υπάρχει και ένα σιφόνι. (εικ.4x). Αν είναι αναγκαίο, ο σωλήνας αποχέτευσης της συσκευής μπορεί να προεκταθεί έως και,5 μέτρα αρκεί να βρίσκεται πάντα χαμηλότερα από 85 εκ. από το πάτωμα. Μπορείτε να προμηθευτείτε την προέκταση από τα Kέντρα Τεχνικής Εξυπηρέτησης. Η καμπύλη άκρη του σωλήνα μπορεί να την ακουμπήσετε στο στόμιο του νιπτήρα ή της μπανιέρας ποτέ όμως δεν πρέπει να είναι μέσα σε νερό γιατί κατά την λειτουργία του πλυντηρίου μπορεί να τραβήξει νερό από την αποχέτευση (εικ.4y). Σε περίπτωση που το πλυντήριο τοποθετηθεί κάτω από πάγκο η άκρη του σωλήνα πρέπει να συνδεθεί στο πιο ψηλό σημείο κάτω από τον πάγκο (εικ.4z). Όταν τοποθετείτε την συσκευή πρέπει να ελέγχετε ότι οι σωλήνες νερού και αποχέτευσης δεν είναι τσακισμένοι. ΕΓKΑΤΑΣΤΑΣΗ ΣΕ ΕΝΤΟΙΧΙΣΜΕΝΕΣ KΟΥΖΙΝΕΣ Με προσέγγιση Το ύψος του πλυντηρίου 85 εκ. είναι τέτοιο που επιτρέπει την εγκατάσταση του σε κουζίνες με εντοιχισμένα έπιπλα. Για να αλφαδιάσει με τα έπιπλα μπορείτε να ρυθμίσετε τα ροδάκια. Το καπάκι της συσκευής μπορεί να χρησιμοποιηθεί χωρίς κανένα φόβο γιατί δεν λεκιάζει, δεν σκουριάζει και είναι ανθεκτικό στις υψηλές θερμοκρασίες (εικ.5). Τοποθέτηση κάτω από τον πάγκο (όταν πρόκειται να τοποθετηθεί κάτω από πάγκο) Οι πλέον σύγχρονες κουζίνες διαθέτουν ένα ενιαίο πάγκο κάτω από τον οποίο τοποθετούνται τα βασικά έπιπλα και οι ηλεκτρικές συσκευές. Σε αυτή την περίπτωση πρέπει να ξεβιδώσετε το καπάκι, οι βίδες βρίσκονται στην πλάτη και από κάτω (εικ.6a). ΣΗΜΑΝΤΙKΟ Αφού αφαιρέσετε τον πάγκο εργασίας, ξαναβάλτε τις βίδες στην θέση τους (εικ. 6b). Με αυτό τον τρόπο το ύψος της συσκευής θα μειωθεί στους 8 πόντους, όπως προβλέπεται από τους διεθνείς κανονισμούς ISO και η συσκευή θα χωρέσει στην εντέλεια κάτω από τον πάγκο. (εικ.7) a b a b /573 νοιγμα της πόρτας Πιάστε με το χέρι σας τη λαβή της συσκευής και τραβήξτε την πόρτα. Εάν ανοίξετε την πόρτα ενώ λειτουργεί η συσκευή, μια ηλεκτρική ασφάλεια θα διακόψει κάθε λειτουργία. ΣΗΜΑΝΤΙKΟ Για την σωστή λειτουργία αποφεύγετε το άνοιγμα της πόρτας ενώ το πλυντήριο είναι σε λειτουργία. Kλείσιμο της πόρτας Τοποθετείστε τις σχάρες. Ελέγξτε αν κινούνται κανονικά επάνω στα ροδάκια τους και πως δεν υπάρχουν σκεύη ή πιάτα που εμποδίζουν την κίνηση. Kλείστε την πόρτα και σφραγίστε το με λίγη πίεση

19 ΣΥΣΤΗΜΑ ΑΠΟΣKΛΗΡΥΝΣΗΣ ΝΕΡΟΥ Το νερό ανάλογα με την περιοχή περιέχει διαφορετικές ποσότητες αλάτων και στοιχείων τα οποία επικάθονται επάνω στα σκεύη αφήνοντας λεκέδες και λευκά υπολείμματα. Όσο αυξάνεται η περιεκτικότητα του νερού σε τέτοιες ουσίες τόσο αυξάνεται και η σκληρότητά του. Το πλυντήριο είναι εξοπλισμένο με ένα αποσκληρυντή νερού, ο οποίος με την βοήθεια αλάτων ειδικών για τα πλυντήρια, απελευθερώνει το νερό από τα άλατα. Την σκληρότητα του νερού της περιοχής σας μπορείτε να την πληροφορηθείτε από την εταιρεία ύδρευσης της περιοχής σας. Ηλεκτρονική ρύθμιση της αφαλάτωσης Ο αφαλατωτής μπορεί να επεξεργαστεί νερό μέχρι 90 ο fh (γαλλική ρύθμιση) ή 50 ο dh (γερμανική ρύθμιση) με 8 επίπεδα ρυθμίσεως. Τα επίπεδα της ρυθμίσεως αναγράφονται στον πίνακα που ακολουθεί. Eπίπεδο 0 3 * Σκληρότητα νερού fh (γαλλική σκάλα) Ψηφιακή οθόνη dh (γερμανική σκάλα) * Ο αποσκληρυντής νερού ρυθμίζεται στο εργοστάσιο στο επίπεδο 4 (d4), καθώς το επίπεδο αυτό εξυπηρετεί τους περισσότερους χρήστες. Ρυθμίστε τον αποσκληρυντή σύμφωνα με το επίπεδο σκλήρυνσης του νερού της βρύσης σας:. Ανοίξτε την πόρτα του πλυντηρίου σας, κρατήστε πατημένο το πλήκτρο "KΑΘΥΣΤΕΡΗΣΗΣ ΕΝΑΡΞΗΣ ΛΕΙΤΟΥΡΓΙΑΣ" και ταυτόχρονα πατήστε το πλήκτρο "ON/OFF". Η εργοστασιακή ρύθμιση "d4" θα εμφανιστεί στην οθόνη.. Για να αλλάξετε τη ρύθμιση, πατήστε το πλήκτρο "KΑΘΥΣΤΕΡΗΣΗΣ ΕΝΑΡΞΗΣ ΛΕΙΤΟΥΡΓΙΑΣ". άθε φορά που πατάτε αυτό το πλήκτρο, η ρύθμιση του αποσκληρυντή θα αυξάνεται ένα επίπεδο. Όταν φτάσετε στο επίπεδο "d7", ο οθόνη θα ξαναγυρίσει στο επίπεδο "d". 3. Όταν η επιθυμητή ρύθμιση εμφανιστεί στην οθόνη, περιμένετε να ακούσετε το ηχητικό σήμα για να επιβεβαιωθεί ότι η ρύθμιση έχει αποθηκευθεί στην μνήμη. Χρήση αλατιού ΟΧΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ Ρύθμιση αφαλατωτή d d d d3 d4 d5 d6 d7 ΤΟΠΟΘΕΤΗΣΗ ΛΑΤΙΟΥ Στον πυθμένα της συσκευής υπάρχει ένα δοχείο στο οποίο τίθεται το αλάτι για την αναγέννηση των ρητινών αποσκλήρυνσης του νερού πλυσίματος των σκευών. Είναι σημαντικό να χρησιμοποιείτε μόνο αλάτι κατάλληλο για πλυντήρια πιάτων. Αλλοι τύποι αλατιού περιέχουν μικρές ποσότητες αδιάλυτων στο νερό ουσιών, οι οποίες μπορεί να επηρεάσουν αρνητικά ή και να καταστρέψουν τις ρητίνες και συνεπώς τη διαδικασία αποσκλήρυνσης του νερού. Για το γέμισμα με αλάτι, ξεβιδώστε το καπάκι του δοχείου του αλατιού στον πυθμένα της συσκευής και γεμίστε το δοχείο με αλάτι. Kατά τη διαδικασία αυτή θα παρατηρήσετε μικρή υπεχείλιση νερού από το δοχείο συνεχίστε όμως κανονικά να προσθέτετε αλάτι μέχρι να γεμίσει το δοχείο. Οταν το δοχείο γεμίσει, καθαρίστε το σπείρωμα του δοχείου από τυχόν υπολείμματα αλατιού και βιδώστε το καπάκι του δοχείου. Μετά το γέμισμα με αλάτι, συνιστάται να εκτελέσετε ένα πλήρες πρόγραμμα πλυσίματος ή ένα πρόγραμμα KΡΥΟΥ ΞΕΒΓΑΛΜΑΤΟΣ. Το δοχείο του αλατιού έχει χωρητικότητα μεταξύ,5 και,8 κιλών επαρκή και αρκετά προγράμματα. Το δοχείο πρέπει να γεμίζει από καιρό σε καιρό ανάλογα με το επίπεδο αποσκλήρυνσης του νερού που έχει επιλεγεί στη συσκευή και το οποίο εξαρτάται από το τοπικό επίπεδο σκληρότητας του νερού. ΣΗΜΑΝΤΙKΟ (μόνο για την πρώτη χρήση της συσκευής) Οταν η συσκευή τίθεται σε χρήση για πρώτη φορά, αφού γεμίσετε με αλάτι το δοχείο του αλατιού, προσθέστε νερό μέχρι να παρατηρήσετε μικρή υπερχείλιση νερού από το δοχείο. Ένδειξη συμπλήρωσης αλατιού Αυτό το μοντέλο είναι εφοδιασμένο με ένα φωτάκι στον πίνακα ελέγχου, το οποίο ανάβει κάθε φορά που είναι απαραίτητο να γεμίσετε το δοχείο αλατιού. ΣΗΜΑΝΤΙKΟ Η παρουσία λευκών λεκέδων επάνω στα σκεύη είναι ένδειξη απουσίας αλατιού. Πλήκτρο "ON/OFF" Πλήκτρο "KΑΘΥΣΤΕΡΗΣΗΣ ΕΝΑΡΞΗΣ ΛΕΙΤΟΥΡΓΙΑΣ" 36 37

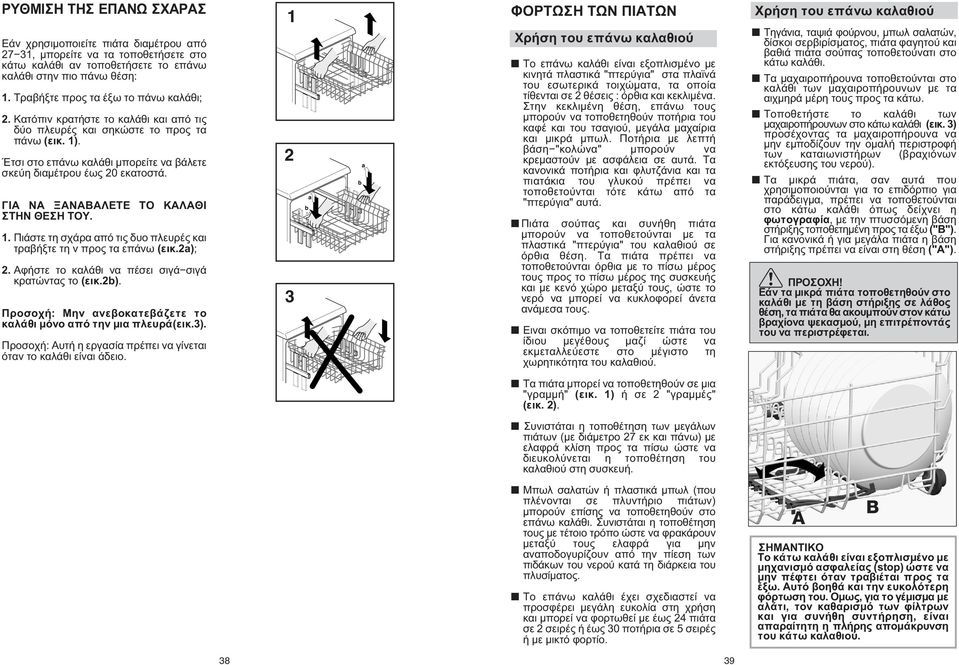

20 ΡΥΘΜΙΣΗ ΤΗΣ ΕΠΑΝΩ ΣΧΑΡΑΣ Εάν χρησιμοποιείτε πιάτα διαμέτρου από 7 3, μπορείτε να τα τοποθετήσετε στο κάτω καλάθι αν τοποθετήσετε το επάνω καλάθι στην πιο πάνω θέση:. Τραβήξτε προς τα έξω το πάνω καλάθι;. Kατόπιν κρατήστε το καλάθι και από τις δύο πλευρές και σηκώστε το προς τα πάνω (εικ. ). Έτσι στο επάνω καλάθι μπορείτε να βάλετε σκεύη διαμέτρου έως 0 εκατοστά. ΓΙΑ ΝΑ ΞΑΝΑΒΑΛΕΤΕ ΤΟ KΑΛΑΘΙ ΣΤΗΝ ΘΕΣΗ ΤΟΥ.. Πιάστε τη σχάρα από τις δυο πλευρές και τραβήξτε τη ν προς τα επάνω (εικ.a);. Αφήστε το καλάθι να πέσει σιγά σιγά κρατώντας το (εικ.b). Προσοχή: Μην ανεβοκατεβάζετε το καλάθι μόνο από την μια πλευρά(εικ.3). Προσοχή: Αυτή η εργασία πρέπει να γίνεται όταν το καλάθι είναι άδειο. 3 a b b a ΦΟΡΤΩΣΗ ΤΩΝ ΠΙΑΤΩΝ Χρήση του επάνω καλαθιού Το επάνω καλάθι είναι εξοπλισμένο με κινητά πλαστικά "πτερύγια" στα πλαϊνά του εσωτερικά τοιχώματα, τα οποία τίθενται σε θέσεις : όρθια και κεκλιμένα. Στην κεκλιμένη θέση, επάνω τους μπορούν να τοποθετηθούν ποτήρια του καφέ και του τσαγιού, μεγάλα μαχαίρια και μικρά μπωλ. Ποτήρια με λεπτή βάση "κολώνα" μπορούν να κρεμαστούν με ασφάλεια σε αυτά. Τα κανονικά ποτήρια και φλυτζάνια και τα πιατάκια του γλυκού πρέπει να τοποθετούνται τότε κάτω από τα "πτερύγια" αυτά. Πιάτα σούπας και συνήθη πιάτα μπορούν να τοποθετούνται με τα πλαστικά "πτερύγια" του καλαθιού σε όρθια θέση. Τα πιάτα πρέπει να τοποθετούνται όρθια με το πίσω μέρος τους προς το πίσω μέρος της συσκευής και με κενό χώρο μεταξύ τους, ώστε το νερό να μπορεί να κυκλοφορεί άνετα ανάμεσα τους. Ειναι σκόπιμο να τοποθετείτε πιάτα του ίδιου μεγέθους μαζί ώστε να εκμεταλλεύεστε στο μέγιστο τη χωρητικότητα του καλαθιού. Χρήση του επάνω καλαθιού Τηγάνια, ταψιά φούρνου, μπωλ σαλατών, δίσκοι σερβιρίσματος, πιάτα φαγητού και βαθιά πιάτα σούπας τοποθετούνατι στο κάτω καλάθι. Τα μαχαιροπήρουνα τοποθετούνται στο καλάθι των μαχαιροπήρουνων με τα αιχμηρά μέρη τους προς τα κάτω. Τοποθετήστε το καλάθι των μαχαιροπήρουνων στο κάτω καλάθι (εικ. 3) προσέχοντας τα μαχαιροπήρουνα να μην εμποδίζουν την ομαλή περιστροφή των καταιωνιστήρων (βραχιόνων εκτόξευσης του νερού). Τα μικρά πιάτα, σαν αυτά που χρησιμοποιούνται για το επιδόρπιο για παράδειγμα, πρέπει να τοποθετούνται στο κάτω καλάθι όπως δείχνει η φωτογραφία, με την πτυσσόμενη βάση στήριξης τοποθετημένη προς τα έξω ("B"). Για κανονικά ή για μεγάλα πιάτα η βάση στήριξης πρέπει να είναι στη θέση (""). ΠΡΟΣΟΧΗ! Εάν τα μικρά πιάτα τοποθετηθούν στο καλάθι με τη βάση στήριξης σε λάθος θέση, τα πιάτα θα ακουμπούν στον κάτω βραχίονα ψεκασμού, μη επιτρέποντάς του να περιστρέφεται. Τα πιάτα μπορεί να τοποθετηθούν σε μια "γραμμή" (εικ. ) ή σε "γραμμές" (εικ. ). Συνιστάται η τοποθέτηση των μεγάλων πιάτων (με διάμετρο 7 εκ και πάνω) με ελαφρά κλίση προς τα πίσω ώστε να διευκολύνεται η τοποθέτηση του καλαθιού στη συσκευή. Μπωλ σαλατών ή πλαστικά μπωλ (που πλένονται σε πλυντήριο πιάτων) μπορούν επίσης να τοποθετηθούν στο επάνω καλάθι. Συνιστάται η τοποθέτηση τους με τέτοιο τρόπο ώστε να φρακάρουν μεταξύ τους ελαφρά για μην αναποδογυρίζουν από την πίεση των πιδάκων του νερού κατά τη διάρκεια του πλυσίματος. Το επάνω καλάθι έχει σχεδιαστεί να προσφέρει μεγάλη ευκολία στη χρήση και μπορεί να φορτωθεί με έως 4 πιάτα σε σειρές ή έως 30 ποτήρια σε 5 σειρές ή με μικτό φορτίο. B ΣΗΜΑΝΤΙKΟ Το κάτω καλάθι είναι εξοπλισμένο με μηχανισμό ασφαλείας (stop) ώστε να μην πέφτει όταν τραβιέται προς τα έξω. Αυτό βοηθά και την ευκολότερη φόρτωση του. Ομως, για το γέμισμα με αλάτι, τον καθαρισμό των φίλτρων και για συνήθη συντήρηση, είναι απαραίτητη η πλήρης απομάκρυνση του κάτω καλαθιού
