CZYSZCZENIE I DIAGNOSTYKA RUREK KONDENSATORÓW I INNYCH URZĄDZEŃ

Transkrypt

1 CZYSZCZENIE I DIAGNOSTYKA RUREK KONDENSATORÓW I INNYCH URZĄDZEŃ

2 CONCO EAST Sp. z o.o. ul. Pięciolinii 6/ Warszawa tel./fax tel info@concoeast.pl

3 Usługi firmy Conco East Rurki urządzeń wymiany ciepła Czyszczenie hydromechaniczne Conco, Hydrodrill, Nitrolance Przedstawiciel Conco Systems, Inc. Badania metodą prądów wirowych i badania w polu dalekim

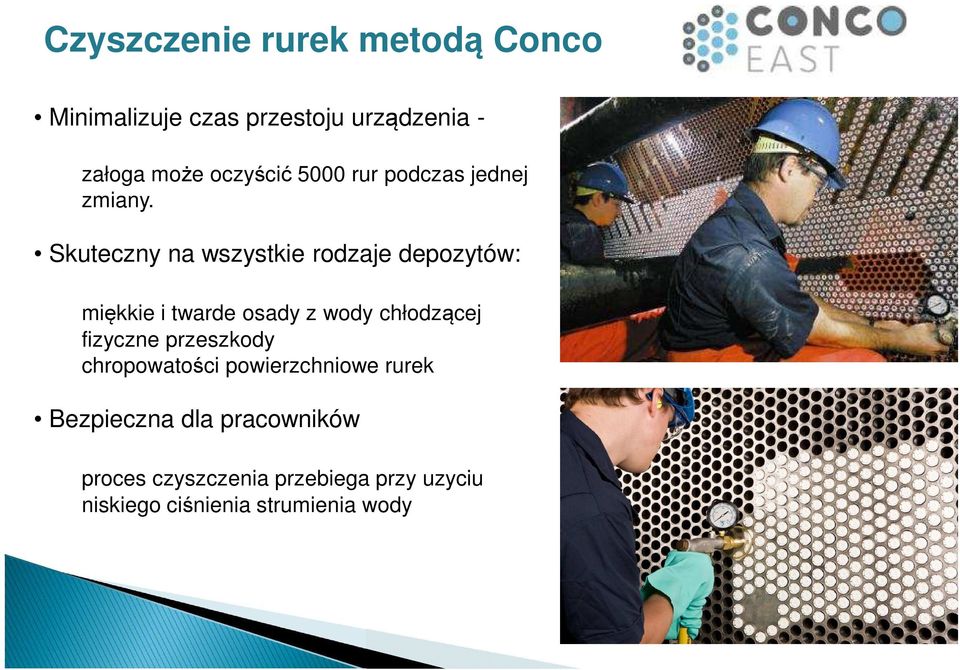

4 Czyszczenie rurek metodą Conco Minimalizuje czas przestoju urządzenia - załoga może oczyścić 5000 rur podczas jednej zmiany. Skuteczny na wszystkie rodzaje depozytów: miękkie i twarde osady z wody chłodzącej fizyczne przeszkody chropowatości powierzchniowe rurek Bezpieczna dla pracowników proces czyszczenia przebiega przy uzyciu niskiego ciśnienia strumienia wody

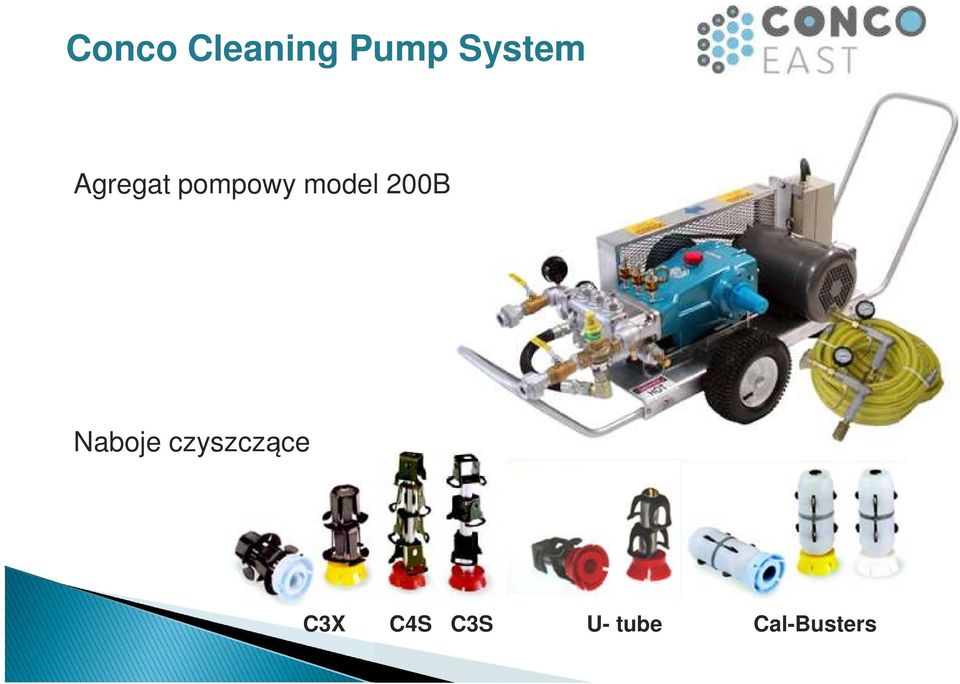

5 Conco Cleaning Pump System Agregat pompowy model 200B Naboje czyszczące C3X C4S C3S U- tube Cal-Busters

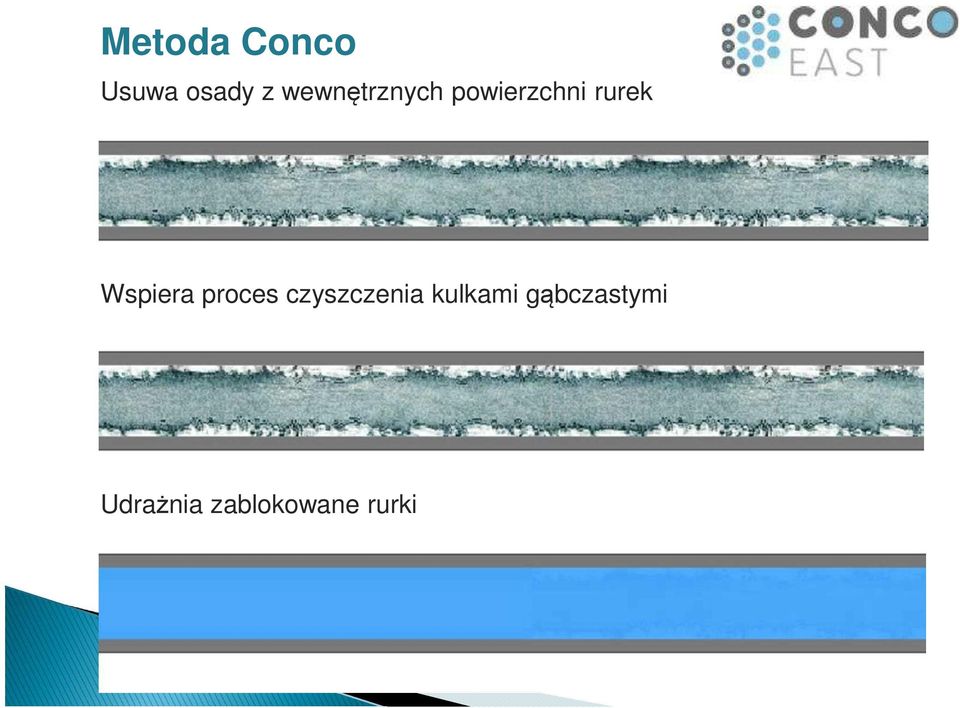

6 Metoda Conco Usuwa osady z wewnętrznych powierzchni rurek Wspiera proces czyszczenia kulkami gąbczastymi Udrażnia zablokowane rurki

7 Efekt finansowy czyszczenia Conco

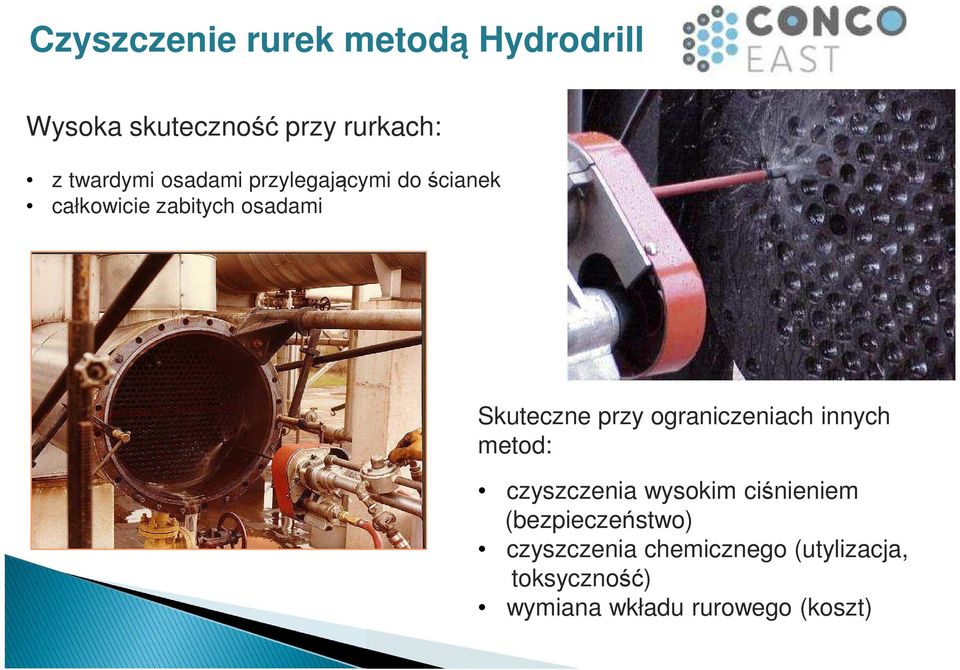

8 Czyszczenie rurek metodą Hydrodrill Wysoka skuteczność przy rurkach: z twardymi osadami przylegającymi do ścianek całkowicie zabitych osadami Skuteczne przy ograniczeniach innych metod: czyszczenia wysokim ciśnieniem (bezpieczeństwo) czyszczenia chemicznego (utylizacja, toksyczność) wymiana wkładu rurowego (koszt)

9 Działanie metody HydroDrill Wielkość wiertła dopasowana do średnicy rurki Płytka z węglika powoduje rozbicie osadów Wrzeciono Kelly Rod Osady opuszczają rurkę wraz z wodą Szczeliny dozowania wody Zaokrąglone narożniki Rodzaje wierteł : Klaw Bit Twist Bit Red Witch Bit

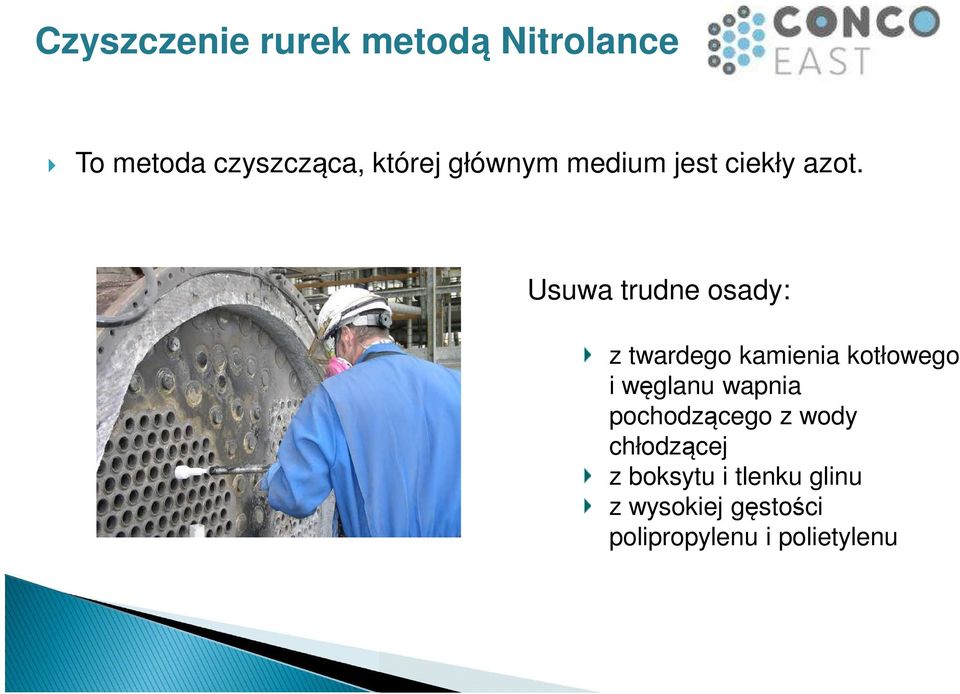

10 Czyszczenie rurek metodą Nitrolance To metoda czyszcząca, której głównym medium jest ciekły azot. Usuwa trudne osady: z twardego kamienia kotłowego i węglanu wapnia pochodzącego z wody chłodzącej z boksytu i tlenku glinu z wysokiej gęstości polipropylenu i polietylenu

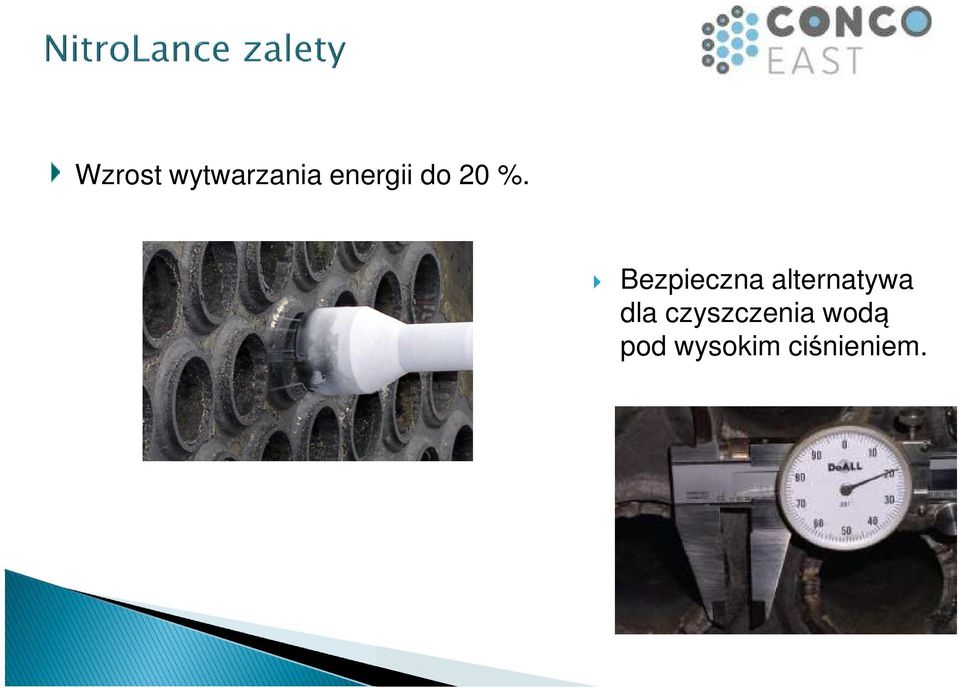

11 Wzrost wytwarzania energii do 20 %. Bezpieczna alternatywa dla czyszczenia wodą pod wysokim ciśnieniem.

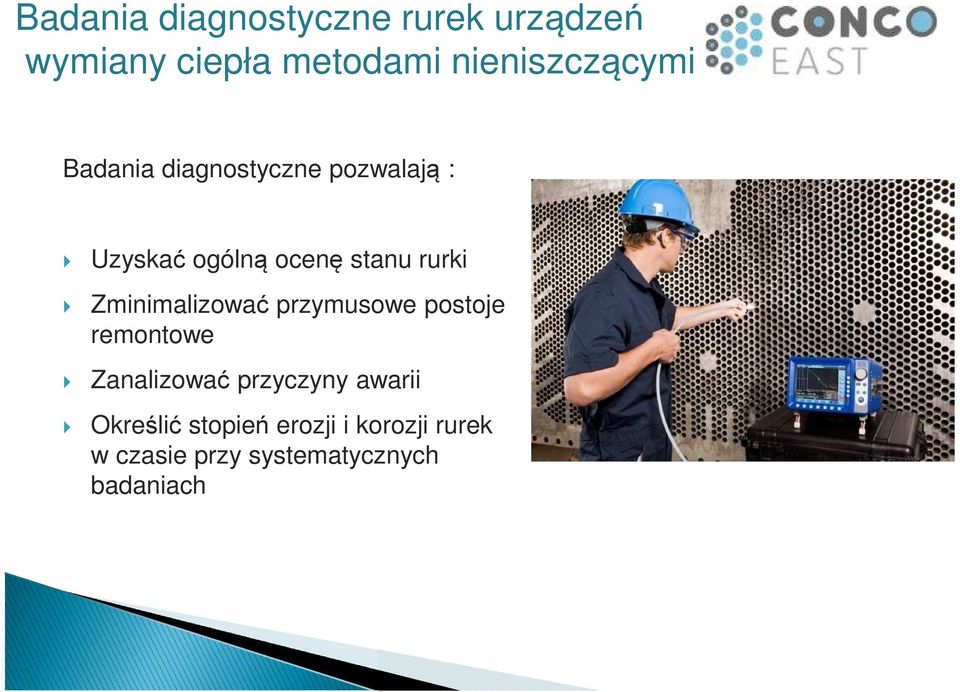

12 Badania diagnostyczne rurek urządzeń wymiany ciepła metodami nieniszczącymi Badania diagnostyczne pozwalają : Uzyskać ogólną ocenę stanu rurki Zminimalizować przymusowe postoje remontowe Zanalizować przyczyny awarii Określić stopień erozji i korozji rurek w czasie przy systematycznych badaniach

13 Rodzaje wykrywanych uszkodzeń Pęknięcia Ubytki grubości ścianek Wgniecenia mechaniczne Pęknięcia obwodowe pod podporą oraz zmęczeniowe Pocienienia ścianek rurek Korozja wżerowa Pomieszane gatunki materiałów Efekty korozji/erozji Korozja elektrochemiczna

14 Urządzenia do badań diagnostycznych Sprzęt diagnostyczny firmy Conco East : MIZ 27 Zetec, USA MIZ 28 TMT Eddy Max

15 Badania diagnostyczne Wykonujemy badania rurek z materiałów: nieferromagnetycznych ferromagnetycznych Badania nieniszczące: Metodą prądów wirowych, Metodą badania w polu dalekim: - wprowadzenie sondy do każdej rurki, - parametry sygnałów sondy zawierają informację o nieciągłościach rurek. Sonda wiroprądowa

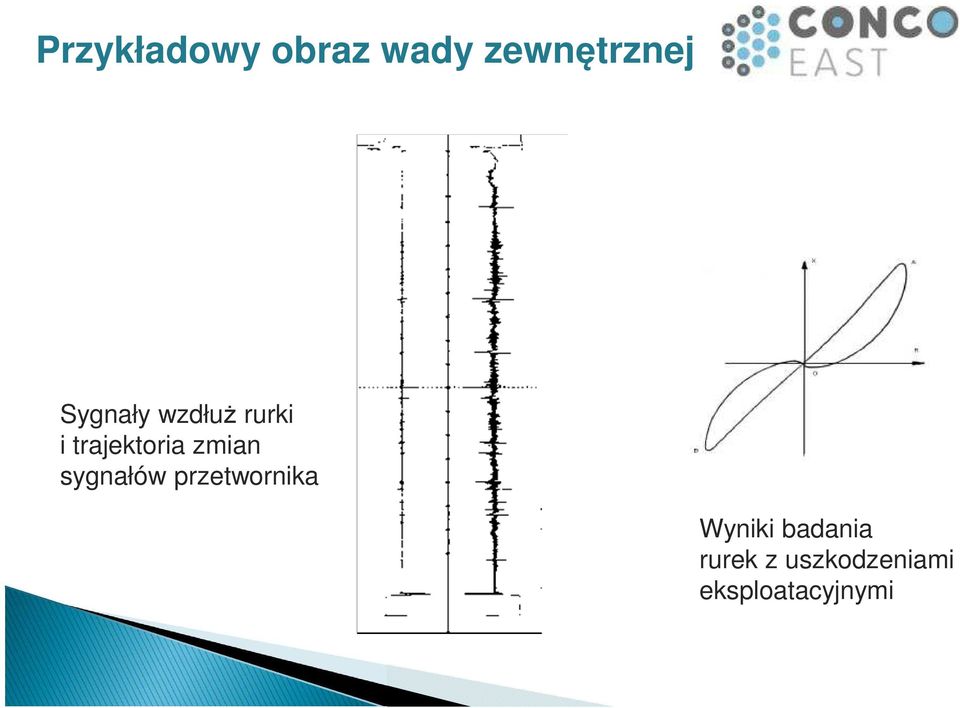

16 Przykładowy obraz wady zewnętrznej Sygnały wzdłuż rurki i trajektoria zmian sygnałów przetwornika Wyniki badania rurek z uszkodzeniami eksploatacyjnymi

17 Obraz sygnałów nieciągłości

18 Raport z badań rurek głębokość ubytków materiałowych lokalizacja ubytków rozróżnianie ubytków zewnętrznych od ubytków wewnętrznych. ubytki pocienienia ścianki rur, wskutek: 1/ użycia kulek czyszczących 2/ erozji

19 Raport szczegółowy z badań rurek

20 Fragment mapki dna sitowego kondensatora

21 Mapa rurek do wymiany

22 Kwalifikacje pracowników Conco East: Pracownicy Conco East dysponują : certyfikatami na wykonywanie badań wiroprądowych zgodne z normą PN-EN ISO 9712 stopnia pierwszego oraz drugiego. świadectwami kwalifikacyjnymi, uprawniającymi do pracy na obiektach energetycznych na stanowisku dozoru oraz eksploatacji.

23 Certyfikaty Conco East: Firma Conco East posiada : wdrożone systemy: zarządzania jakością wg ISO 9001:2008 zarządzania bezpieczeństwem i higieną pracy wg PN-N18001:2004 certyfikat rzetelnej firmy Firma jest członkiem Izby Gospodarczej Energetyki i Ochrony Środowiska

24 Skuteczność i doświadczenie: Firma Conco East podczas swojej działalności : wyczyściła około 3,5 mln rurek, zbadała ponad 850 tys. rurek. Wykonaliśmy 207 prac badania rurek: skraplaczy pary turbinowej wymienników ciepłowniczych wymienników woda - woda wymienników szczytowych chłodnic oleju chłodnic generatorów reaktorów chemicznych W tym 85 prac badania rurek skraplaczy turbin > 100 MW: MW (Niemcy) 1 szt MW 3 szt MW 400 MW 19 szt MW 265 MW 43 szt MW 125 MW 19 szt. 22 lata doświadczenia to gwarancja najwyższej jakości usług.

25 Prace wykonane w Polsce: Elektrownie i elektorciepłownie: Bełchatów, Blachownia, Halemba, Dolna Odra, Kozienice, Łagisza, Łaziska, Opole, Połaniec, Rybnik, Siersza, Turów, Poznań, Szczecin, Będzin, Białystok, Czechnica, Gdańsk, Gdynia, Karolin, Kraków, Łódź, Ostrołęka, Stalowa Wola, Warszawa Siekierki, Zabrze. Zakłady rafineryjne, chemiczne i stalownicze: PKN ORLEN, Zakłady Azotowe Puławy, Gdańska Stocznia Remontowa Huta Katowice.
