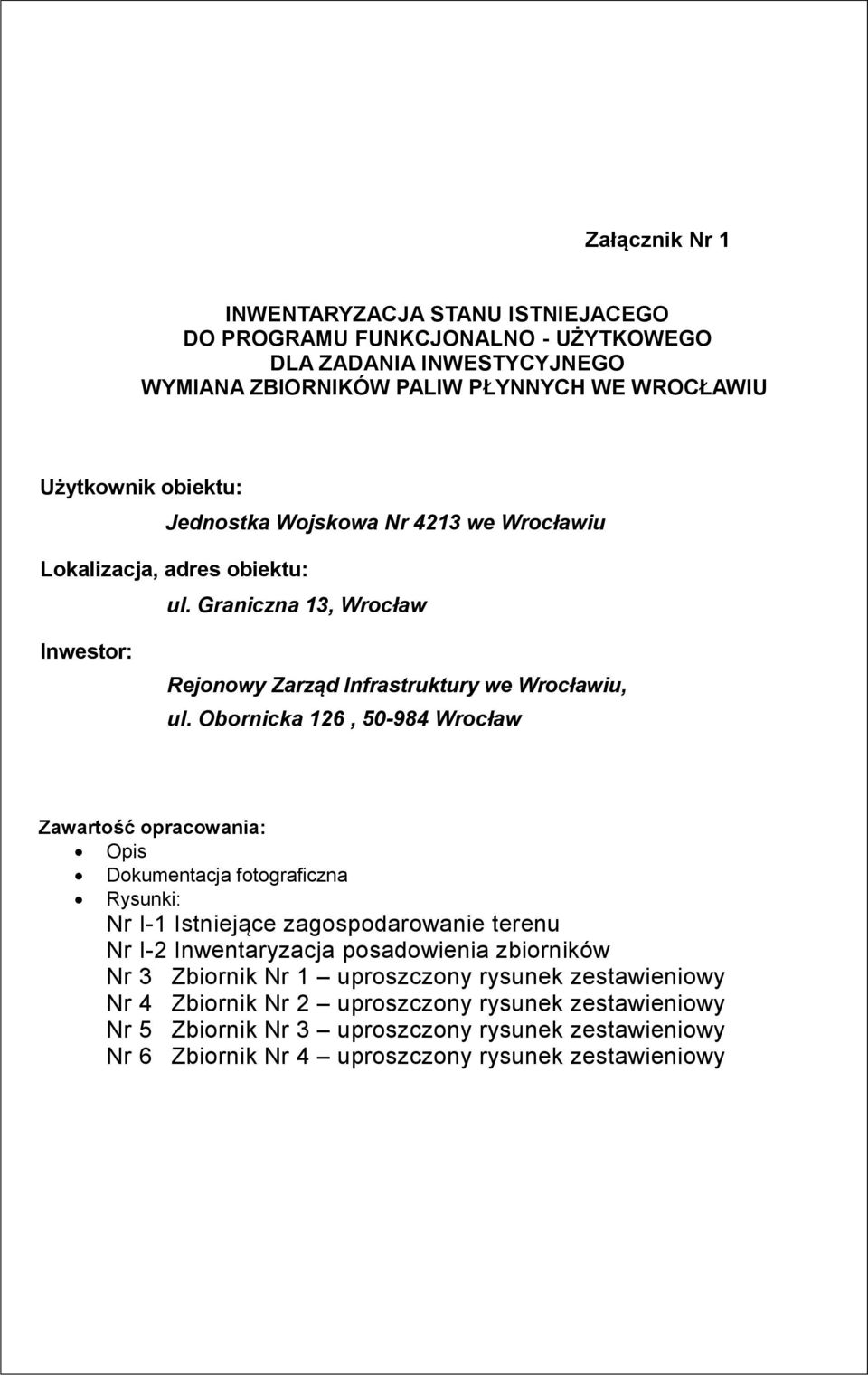

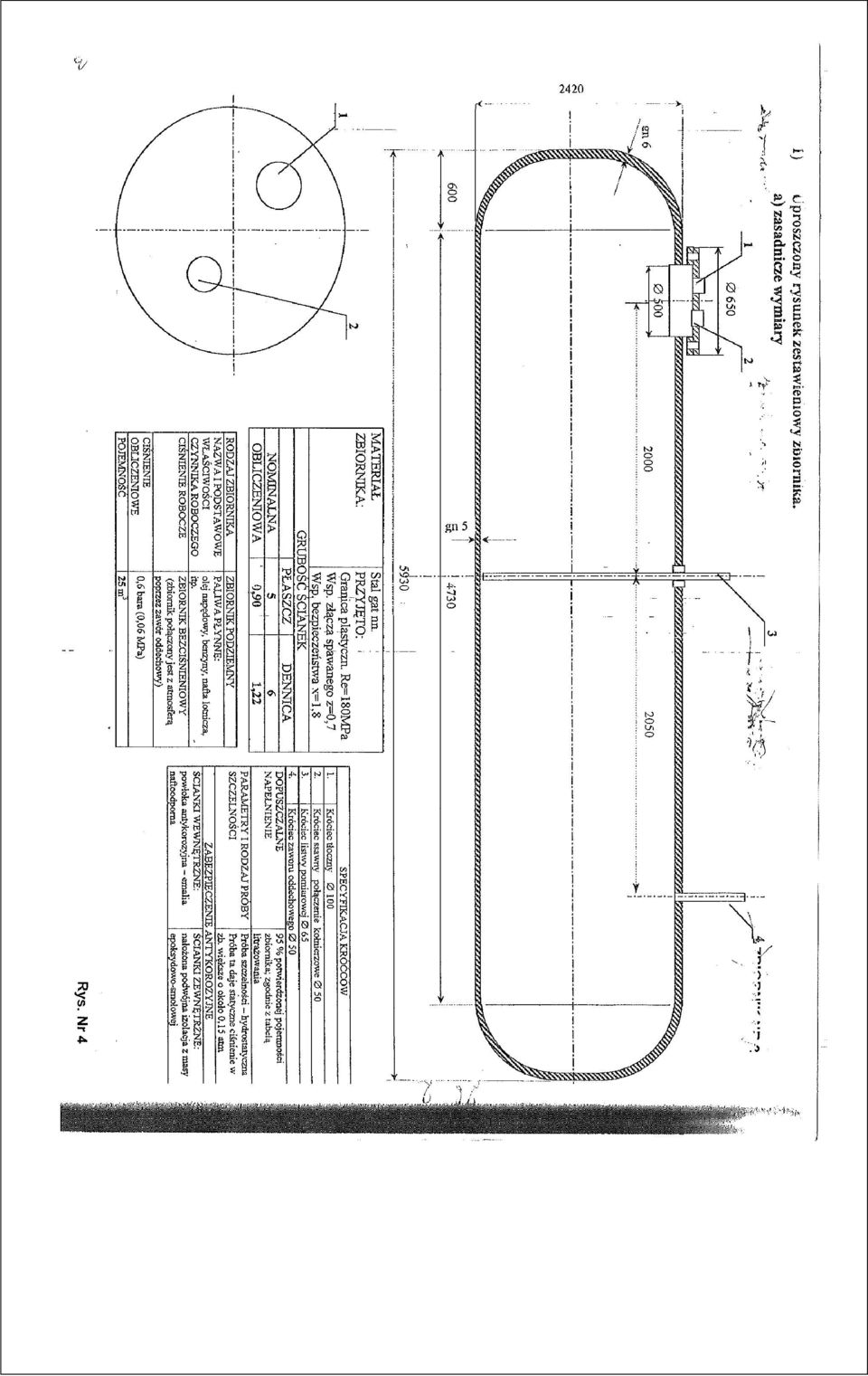

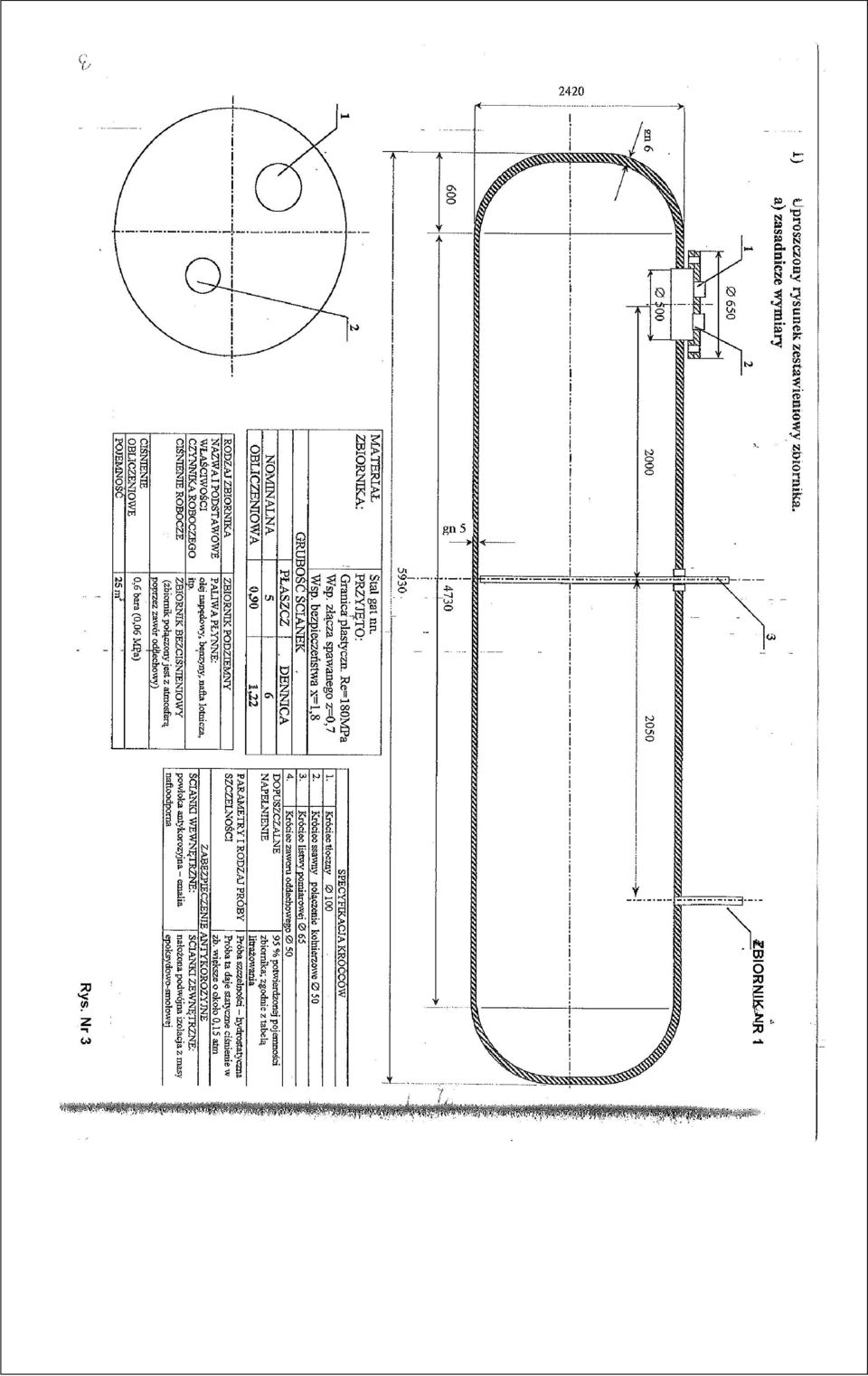

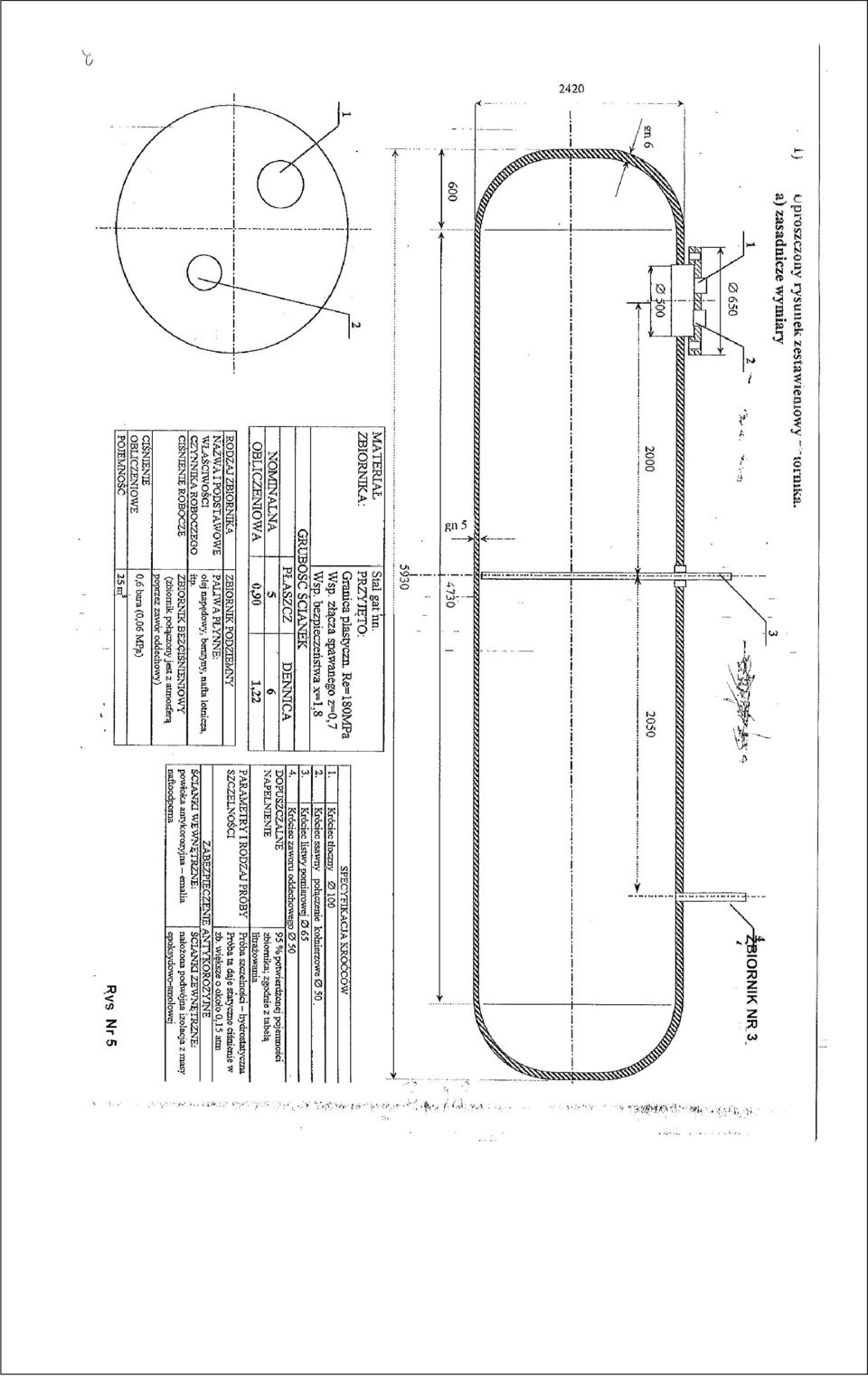

1 Załącznik Nr 1 INWENTARYZACJA STANU ISTNIEJACEGO DO PROGRAMU FUNKCJONALNO - UŻYTKOWEGO DLA ZADANIA INWESTYCYJNEGO WYMIANA ZBIORNIKÓW PALIW PŁYNNYCH WE WROCŁAWIU Użytkownik obiektu: Jednostka Wojskowa Nr 4213 we Wrocławiu Lokalizacja, adres obiektu: ul. Graniczna 13, Wrocław Inwestor: Rejonowy Zarząd Infrastruktury we Wrocławiu, ul. Obornicka 126, Wrocław Zawartość opracowania: Opis Dokumentacja fotograficzna Rysunki: Nr I-1 Istniejące zagospodarowanie terenu Nr I-2 Inwentaryzacja posadowienia zbiorników Nr 3 Zbiornik Nr 1 uproszczony rysunek zestawieniowy Nr 4 Zbiornik Nr 2 uproszczony rysunek zestawieniowy Nr 5 Zbiornik Nr 3 uproszczony rysunek zestawieniowy Nr 6 Zbiornik Nr 4 uproszczony rysunek zestawieniowy

Obornicka 126, 50-984 Wrocław Zawartość opracowania: Opis Dokumentacja fotograficzna Rysunki: Nr I-1 Istniejące zagospodarowanie terenu Nr I-2 Inwentaryzacja posadowienia zbiorników

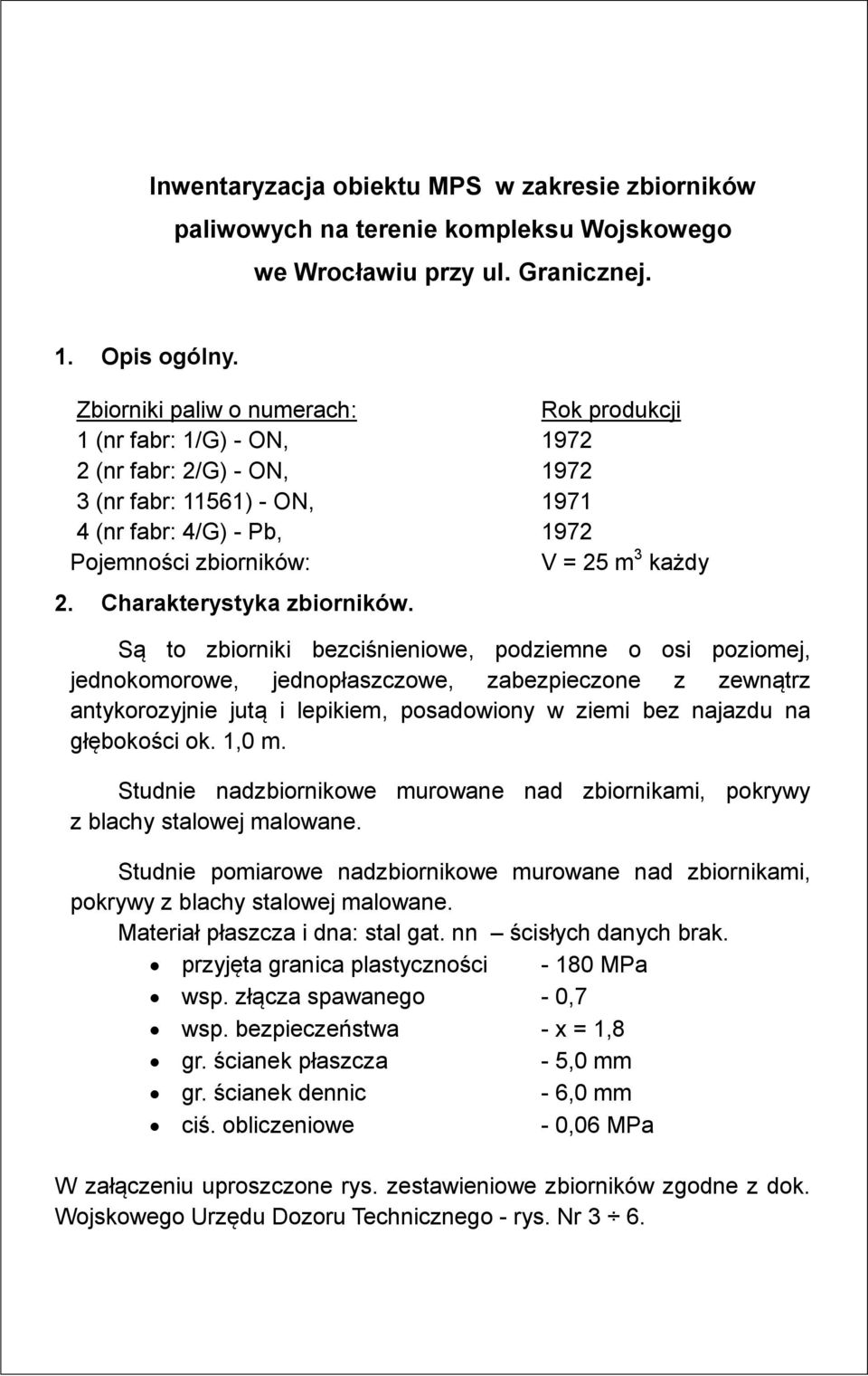

2 Inwentaryzacja obiektu MPS w zakresie zbiorników paliwowych na terenie kompleksu Wojskowego we Wrocławiu przy ul. Granicznej. 1. Opis ogólny. Zbiorniki paliw o numerach: Rok produkcji 1 (nr fabr: 1/G) - ON, (nr fabr: 2/G) - ON, (nr fabr: 11561) - ON, (nr fabr: 4/G) - Pb, 1972 Pojemności zbiorników: V = 25 m 3 każdy 2. Charakterystyka zbiorników. Są to zbiorniki bezciśnieniowe, podziemne o osi poziomej, jednokomorowe, jednopłaszczowe, zabezpieczone z zewnątrz antykorozyjnie jutą i lepikiem, posadowiony w ziemi bez najazdu na głębokości ok. 1,0 m. Studnie nadzbiornikowe murowane nad zbiornikami, pokrywy z blachy stalowej malowane. Studnie pomiarowe nadzbiornikowe murowane nad zbiornikami, pokrywy z blachy stalowej malowane. Materiał płaszcza i dna: stal gat. nn ścisłych danych brak. przyjęta granica plastyczności MPa wsp. złącza spawanego - 0,7 wsp. bezpieczeństwa - x = 1,8 gr. ścianek płaszcza - 5,0 mm gr. ścianek dennic - 6,0 mm ciś. obliczeniowe - 0,06 MPa W załączeniu uproszczone rys. zestawieniowe zbiorników zgodne z dok. Wojskowego Urzędu Dozoru Technicznego - rys. Nr 3 6.

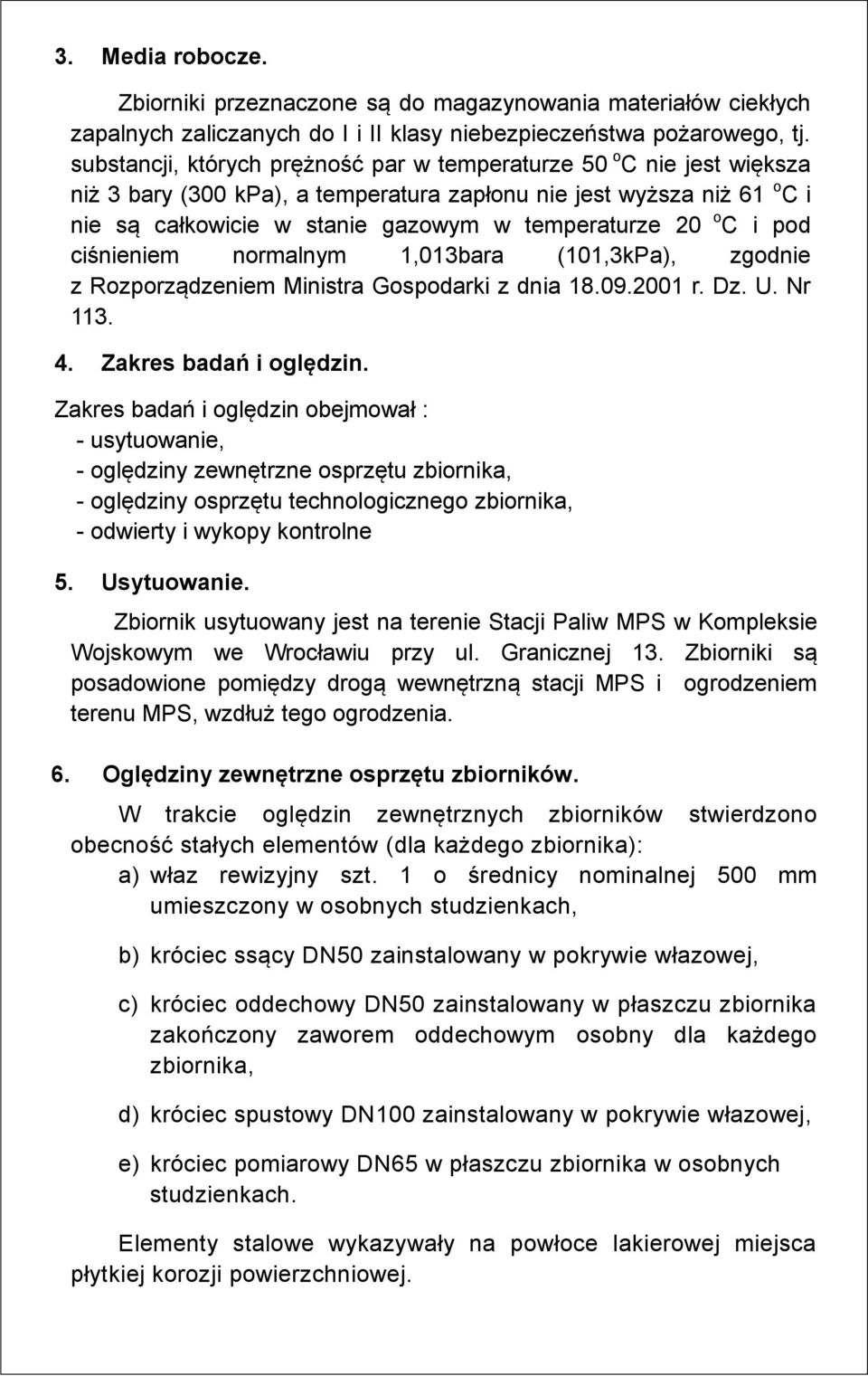

3 3. Media robocze. Zbiorniki przeznaczone są do magazynowania materiałów ciekłych zapalnych zaliczanych do I i II klasy niebezpieczeństwa pożarowego, tj. substancji, których prężność par w temperaturze 50 o C nie jest większa niż 3 bary (300 kpa), a temperatura zapłonu nie jest wyższa niż 61 o C i nie są całkowicie w stanie gazowym w temperaturze 20 o C i pod ciśnieniem normalnym 1,013bara (101,3kPa), zgodnie z Rozporządzeniem Ministra Gospodarki z dnia r. Dz. U. Nr Zakres badań i oględzin. Zakres badań i oględzin obejmował : - usytuowanie, - oględziny zewnętrzne osprzętu zbiornika, - oględziny osprzętu technologicznego zbiornika, - odwierty i wykopy kontrolne 5. Usytuowanie. Zbiornik usytuowany jest na terenie Stacji Paliw MPS w Kompleksie Wojskowym we Wrocławiu przy ul. Granicznej 13. Zbiorniki są posadowione pomiędzy drogą wewnętrzną stacji MPS i ogrodzeniem terenu MPS, wzdłuż tego ogrodzenia. 6. Oględziny zewnętrzne osprzętu zbiorników. W trakcie oględzin zewnętrznych zbiorników stwierdzono obecność stałych elementów (dla każdego zbiornika): a) właz rewizyjny szt. 1 o średnicy nominalnej 500 mm umieszczony w osobnych studzienkach, b) króciec ssący DN50 zainstalowany w pokrywie włazowej, c) króciec oddechowy DN50 zainstalowany w płaszczu zbiornika zakończony zaworem oddechowym osobny dla każdego zbiornika, d) króciec spustowy DN100 zainstalowany w pokrywie włazowej, e) króciec pomiarowy DN65 w płaszczu zbiornika w osobnych studzienkach. Elementy stalowe wykazywały na powłoce lakierowej miejsca płytkiej korozji powierzchniowej.

C i pod ciśnieniem normalnym 1,013bara (101,3kPa), zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 18.09.2001 r. Dz. U. Nr 113. 4. Zakres badań i oględzin.

4 Nie stwierdzono występowania innych uszkodzeń zewnętrznych takich jak korozja płatowa lub ostre wgniecenia. 7. Oględziny zewnętrzne posadowienia zbiorników. W trakcie oględzin zewnętrznych, wykonanej odkrywki oraz wywiadu z użytkownikiem stwierdzono, że istniejące zbiorniki posadowienie są bezpośrednio w gruncie nasypowym w obudowie stalowo betonowej wykonanej w postaci żelbetowego muru oporowego zespolonego elementami gorąco- walcowanymi dookoła wszystkich zbiorników. Wykonano dwa odwierty do głębokości -4,0m oraz wykopy kontrolne pozwalające stwierdzić sposób posadowienia oraz obudowy. Beton ścian obudowy w stanie dobrym nie wykazującym osłabień miejscowych, zarysowań ani uszkodzeń mechanicznych. Stal kształtowa występująca w konstrukcji to dwuteowniki normalne IPN 240 jako elementy zespolone z betonem oraz IPN140 i IPN240 jako elementy spinające poprzecznie wewnątrz ścian (najprawdopodobniej są to elementy usztywniające poprzecznie konstrukcję muru i przenoszące obciążenia montażowe). Gatunek stali nn. - ścisłych danych brak. Stan średni z widocznymi oznakami korozji elektrochemicznej. W większości jest to nalot, miejscowo powłoka gr. 1-2mm. Załączone rysunki Nr I-1 i I-2 pokazują ich usytuowanie na mapie do celów opiniodawczych oraz rozpoznane rozwiązania konstrukcyjno- materiałowe. Załączone zdjęcia pokazują wygląd i lokalizację studni nadzbiornikowych oraz wykopy kontrolne. Opracował: Piotr Pękacki Jerzy Płochocki

wykonanej w postaci żelbetowego muru oporowego zespolonego elementami gorąco- walcowanymi dookoła wszystkich zbiorników.

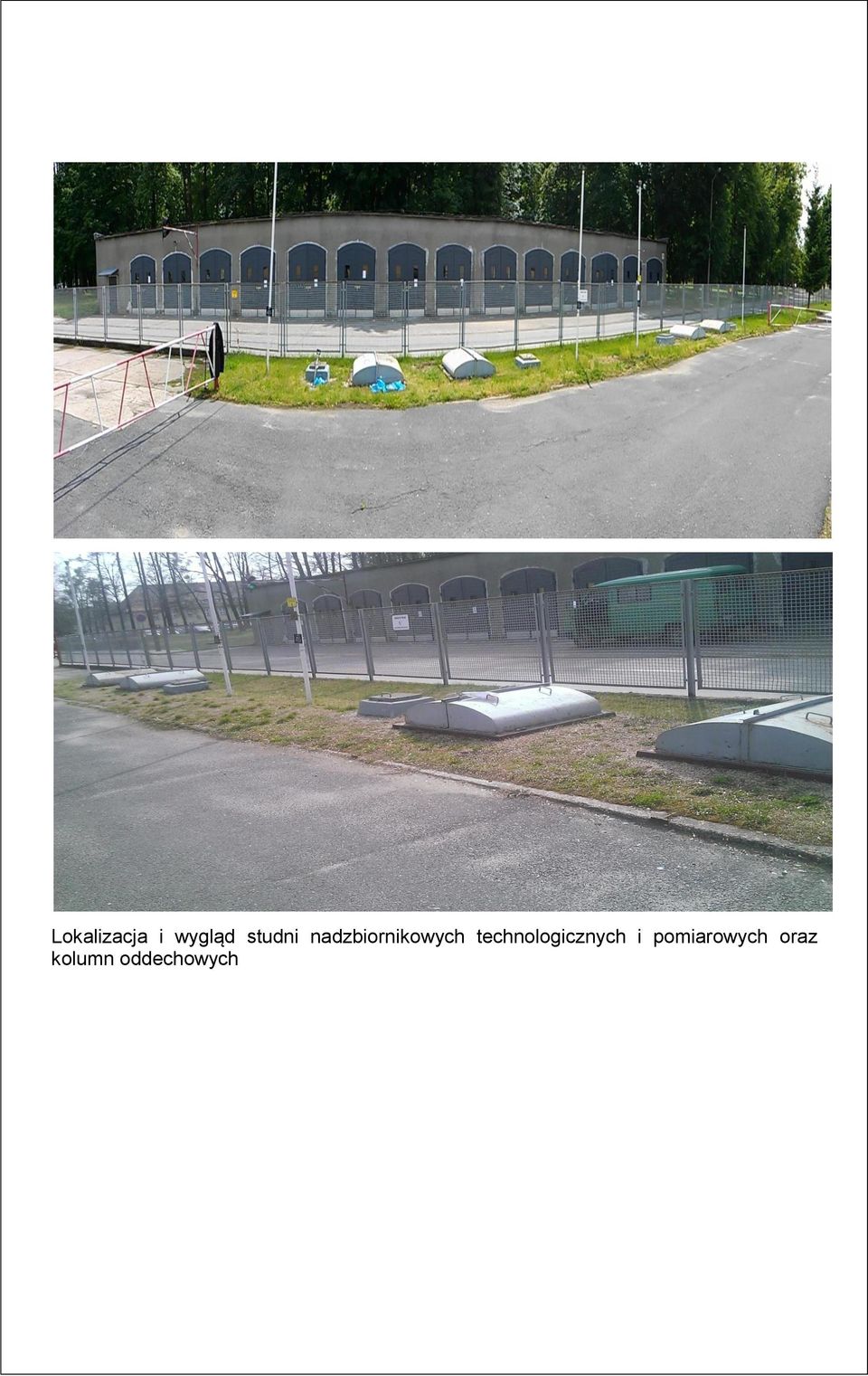

5 Lokalizacja i wygląd studni nadzbiornikowych technologicznych i pomiarowych oraz kolumn oddechowych

6 Wykop kontrolny lokalizacja poziomego dwuteownika normalnego 240mm w ścianach zewnętrznych Wykop kontrolny lokalizacja poziomych dwuteowników normalnych 240mm poprzecznych zlokalizowanych pomiędzy zbiornikami szt. 3.

kontrolny lokalizacja poziomych dwuteowników

7 Lokalizacja części pionowych dwuteowników normalnych 240mm zaznaczono niebieska folią
