1 System Ciągłej Kontroli Emisji OCHRONA ŚRODOWISKA W ENERGETYCE 2013 Prezentuje: Arkadiusz Beneś 1

2 MikroB S.A. Zarząd, Biuro Handlowe Ostrzeszów, ul. Przemysłowa 7 Biuro Projektowe i Konstrukcyjne Ostrów Wielkopolski, ul Krotoszyńska 35 Oddział we Wrocławiu Wrocław, ul. Sycowska 44 2

3 Profil firmy Usługi inżynieryjne z zakresu AKPiA Wykonawstwo i wdrażanie systemów automatyki, sterowania i wizualizacji Programowanie sterowników PLC układy sterowania sekwencyjnego proste i złożone układy regulacji, identyfikacja obiektu regulacji układy regulacji obiektów inercyjnych z dużym opóźnieniem sterowanie zdalne, diagnostyka napędów Generalne dostawy AKPiA Szkolenia Serwis 3

4 SCADA PRO-2000 System wizualizacji, nadzorowania i monitorowania procesów przemysłowych W standardzie: wszystkie dostępne drivery komunikacyjne urządzeń (AllenBradley, Siemens, Schneider, GE Fanuc, WAGO, SAIA, IDEC, i wiele innych) do punktów systemowych klient i serwer OPC/DDE/NetDDE/SQL niezawodność i otwartość konkurencyjna cena nowość PRO-2000 MOBILE dostęp poprzez urządzenia mobilne 4

5 pro2000.pl Więcej o PRO-2000 Na stronie pro2000.pl można zapoznać się i przetestować działanie PRO-2000, które wykorzystuje nowe technologie teleinformatyczne. Jest kilka możliwości: MikroB 5

6 pro2000.pl PRO-2000 MOBILE Dzięki PRO-2000 MOBILE niezależnie od miejsca pobytu jest dostęp do danych systemu SCADA PRO-2000 poprzez urządzenia mobilne takie jak telefony komórkowe, tablety,... Zapraszamy na stronę m.pro2000.pl bezpośrednio ze swojego telefonu! MikroB 6

7 pro2000.pl PRO-2000 INTERNET Pakiet PRO-2000 INTERNET daje możliwość podglądu procesów technologicznych udostępnianych przez serwer PRO-2000 poprzez przeglądarkę internetową. Nie trzeba instalować dodatkowego oprogramowania, a tylko wejść na stronę pro2000.pl MikroB 7

8 pro2000.pl PRO-2000 DEMO Chcąc zapoznać się z działaniem stacji oddalonej systemu PRO-2000 pracującego na rzeczywistym serwerze, można pobrać oprogramowanie PRO-2000 DEMO ze strony pro2000.pl, zainstalować je na swoim komputerze, połączyć się z serwerem PRO-2000 i w pełni przetestować jego możliwości. MikroB 8

9 Obszary działalności Ciepłownictwo Energetyka Hutnictwo Ochrona Środowiska Kontrola Emisji Zanieczyszczeń - Oczyszczalnie ścieków - automatyka i monitoring Przemysł spożywczy Przemysł maszynowy Chemia inne 9

10

11 Czym jest? to nowoczesny i niezawodny sposób na realizację zadania ciągłej kontroli emitowanych do atmosfery zanieczyszczeń to kompletny zestaw urządzeń i licencjonowanego oprogramowania służący do realizacji powyższego celu 11

12 Geneza powstania systemu ustawowy obowiązek ciągłej rejestracji emisji dla istniejących obiektów o mocy powyżej 100 MW (50 MW dla nowych) określone w RMOŚ standardy emisyjne dla źródeł decyzje WIOŚ dotyczące wysokości limitów stężeń i emisji (także pozwolenia zintegrowane) 12

13 Zastosowania opalane węglem, biomasą, olejem i gazem elektrownie, elektrociepłownie cementownie, młyny przemysłowe spalanie i współspalanie odpadów przemysł chemiczny, koksownie 13

14 Po co?

15 Cel wdrożenia Sprawdzenie warunków dotrzymania standardów średnie dobowe stężeń średnie 2-dobowe średnie miesięczne Wyliczenie opłat za emisję suma miesięczna emisji w rozruchu i podczas stabilnej pracy źródła (kotła) 15

16 Kluczowe cechy ciągła kontrola emitowanych do atmosfery zanieczyszczeń 16

17 Rozliczenia z monitoringu ciągłego Pomiary ciągłe Ciągłe sprawdzanie dotrzymywania warunków dopuszczalnych KOMIN Prognozowanie stężeń Wizualizacja danych dla obsługi technicznej Synoptyki Wykresy Raporty Automatyczne generowanie raportów Raporty stężeń i emisji Raporty rozliczeniowe

18 Kluczowe cechy przetwarzanie pomiarów zgodne z aktualnymi wymogami prawnymi 8 18

19 Kluczowe cechy bieżące obliczenia opłat za gospodarcze korzystanie ze środowiska akceptowany przez Urzędy Ochrony Środowiska jako system służący do rozliczania opłat za emisję 19

20 Kluczowe cechy prognozowanie stężeń dobowych i 48-godzinnych 20

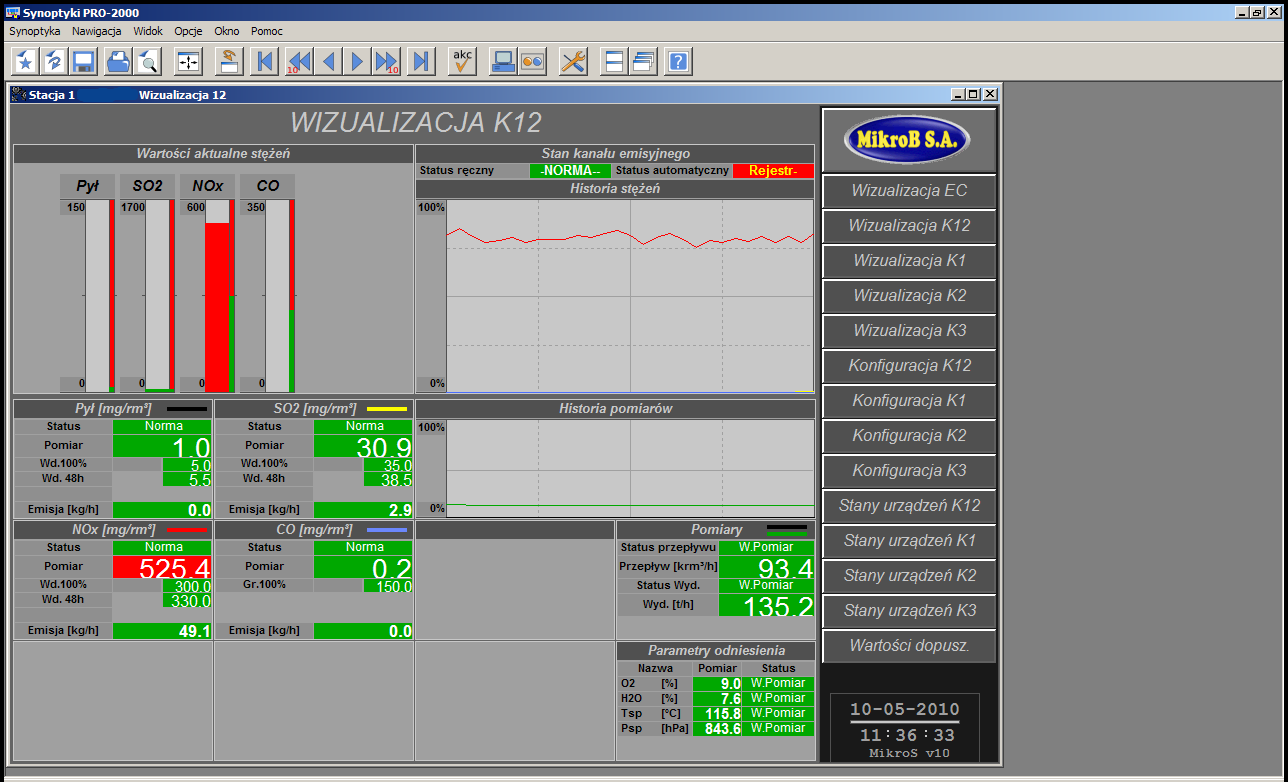

21 Kluczowe cechy wizualizacja i raportowanie 21

22 Zadania KE 1. Zbieranie danych analogowych i stanów urządzeń pomiarowych 2. Analizowanie stanów urządzeń pomiarowych 3. Przeliczanie wartości pomiarowych na wartości umowne i referencyjne 4. Prezentacja danych pomiarowych i przetworzonych, umożliwiających bieżącą kontrolę stanu i poziomu emisji 22

23 Ogólny schemat przekazywania danych Pomiary stężeń Statusy urządzeń pomiarowych Parametry pracy źródeł emisji (kotły) Parametry wprowadzane ręcznie KOMPUTER EMISYJNY Wizualizacja danych bieżących w postaci obrazów synoptycznych Wizualizacja danych historycznych w postaci wykresów Generowanie raportów rozliczeniowych i technologicznych Przekazywanie danych do innych systemów

24 Zadania KE 5. Archiwizacja danych bieżących w odpowiednich archiwach z określonym czasem przechowywania 6. Generowanie raportów i ich archiwizacja wykonywane podczas bieżącej pracy komputera 7. Udostępnianie danych bieżących i raportów 8. Zabezpieczenie danych Wielopoziomowe zabezpieczenie dostępu do aplikacji KE Rejestracja wszystkich operacji wykonywanych przez użytkownika w aplikacji KE 24

25 Schemat przepływu danych - archiwa Archiwa chwilowe Archiwa godzinowe Archiwa dobowe Archiwa mies. Pomiary i wartości dopuszczalne Przetwarzanie on-line (10 sekund) BAZA DANYCH DO RAPORTÓW ROZLICZENIOWYCH RAPORTY ROZLICZENIOWE Wprowadzanie parametrów i współczynników

26 Elementy systemu Komputer emisyjny (serwer) Urządzenia agregacji danych pomiarowych Środki transmisji danych System operacyjny MS Windows lub/i system operacyjny QNX licencja Oprogramowanie PRO-2000 wraz ze specjalizowanymi modułami - licencja 26

27 Dodatkowe korzyści Prognozowanie emisji Ostrzeganie o potencjalnych zagrożeniach Redukcja opłat i kar Wspomaganie pracy operatora kotła Szybkie aktualizacje do obowiązującego stanu prawnego 27

28 Moduł -AV Generowanie specjalizowanych raportów, wykonywanych zgodnie z procedurą QAL 2, niezbędnych podczas pomiarów kontrolnych Przykładowe zestawienie wygenerowane przez -AV 29

29 Moduł -SP Wprowadzenie dodatkowego obrazu Synoptyki Procesowej zawierającej wartości średnie stężeń wraz z parametrami bieżącej pracy 30

30 Moduł -NP Uwzględnienie niepewności pomiarów w systemie 31

31 Moduł -RS Odchyłki standardowe pomiarów Podstawa: Rozporządzenia Ministra Środowiska z dnia 19 listopada 2008 Nowy raport roczny stężeń miesięcznych dla energetyki Raporty analizy statystycznej dla energetyki przygotowywane zgodnie z normą QAL 2 oraz na potrzeby wdrożenia QAL 3 W ramach pakietu raport analizy statystycznej dla spalarni i współspalania odpadów (cementownie). 32

32 Moduł -EX Eksport raportów w formacie qrp wraz z przeglądarką, pozwalający spełnić zapisy rozporządzenia o przekazywaniu raportów w formie elektronicznej ^ 33

33 Moduł -QL Kontrola jakości na poziomie QAL 3 karty CUSUM 34

34 Moduł -QL Kontrola jakości na poziomie QAL 3 karty Shewarda 35

35 Moduł -XL Generowanie raportów dobowych, miesięcznych, 48godzinnych, półrocznych opłat, kwartalno-rocznych stężeń i emisji w formacie xls Przykładowy raport modułu -XL 36

36 Lista Wdrożeń - Elektrownie BOT Bełchatów BOT Opole PAK - Pątnów, Adamów, Konin EDF Rybnik Ostrołęka Skawina Electrabel Połaniec El. Łagisza El. Kozienice El. Siersza... El. Jaworzno III i II 37

37 Elektrociepłownie EC - Katowice, Bielsko-Biała EDF EC Wybrzeże, Kogeneracja Wrocław EDF Zielona Góra Vattenfall Wola Warszawa SEC Szczecin EC Będzin EC Karolin Poznań EC Rzeszów... EC2, EC3, EC4 DALKIA Łódź 38

38 Inne obiekty Cementownie: Heidelberg Górażdże, Nowiny, Odra Opole, Lafarge Kujawy, Małogoszcz, Warta, Cemex Rudniki... Chemia: Zakłady Azotowe Kędzierzyn-Koźle, Anwil Włocławek, Tarnów, ZCh Police, Polpharma, Energetyka Dwory, Rafineria Gdańska... Spalarnie odpadów: Katowice, Bełchatów, Blachownia, Lubin, Ostrołęka, Rokita Brzeg Dolny......i kilkadziesiąt innych! 39

39 Zapraszamy do współpracy Dziękuję za uwagę 40
