SPECYFIKACJA TECHNICZNA MODUŁU LED - FOGO IV

Transkrypt

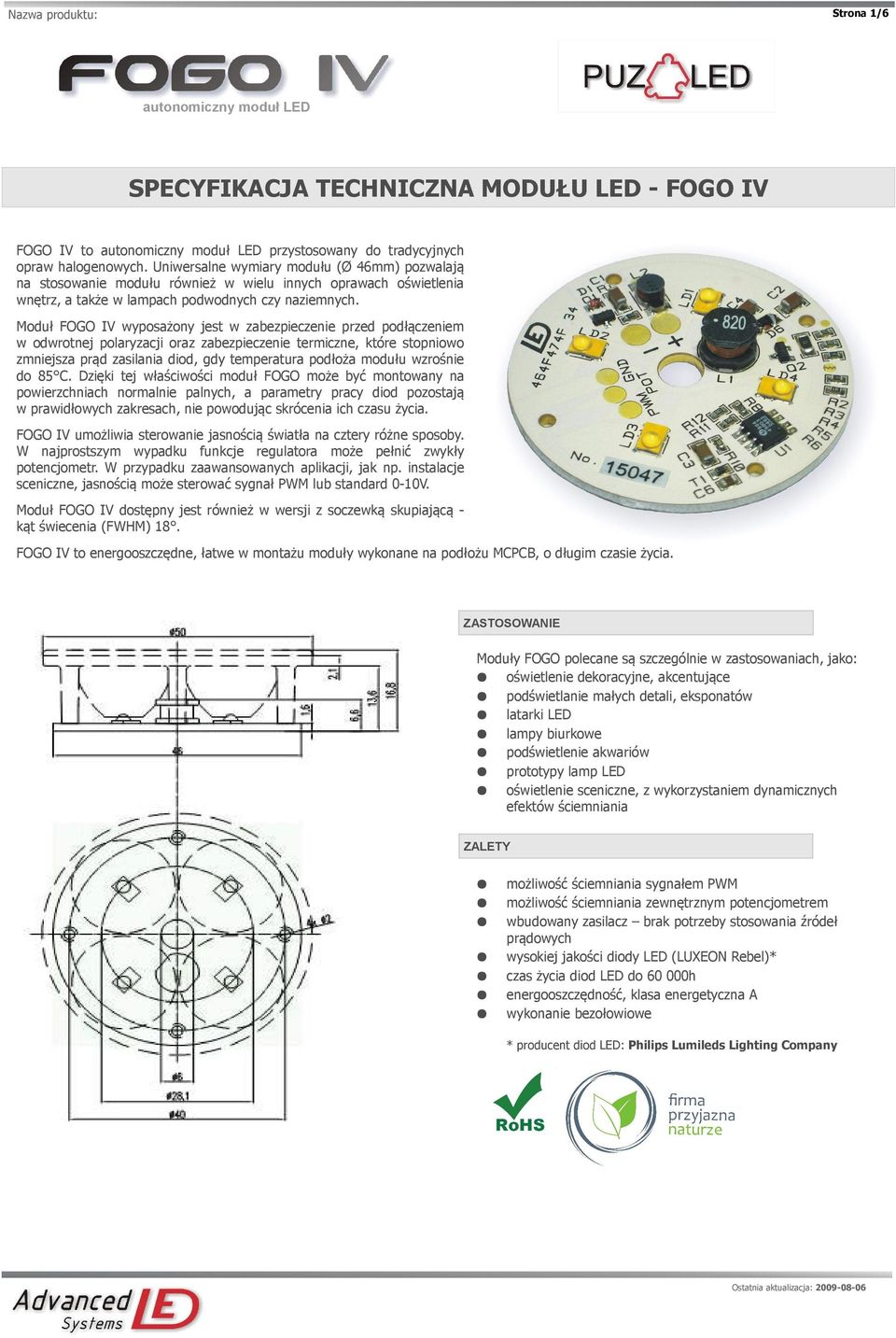

1 Strona 1/6 SPECYFIKACJA TECHNICZNA MODUŁU LED FOGO IV FOGO IV to przystosowany do tradycyjnych opraw halogenowych. Uniwersalne wymiary modułu (Ø 46mm) pozwalają na stosowanie modułu również w wielu innych oprawach oświetlenia wnętrz, a także w lampach podwodnych czy naziemnych. Moduł FOGO IV wyposażony jest w zabezpieczenie przed podłączeniem w odwrotnej polaryzacji oraz zabezpieczenie termiczne, które stopniowo zmniejsza prąd zasilania diod, gdy temperatura podłoża modułu wzrośnie do 85 C. Dzięki tej właściwości moduł FOGO może być montowany na powierzchniach normalnie palnych, a parametry pracy diod pozostają w prawidłowych zakresach, nie powodując skrócenia ich czasu życia. FOGO IV umożliwia sterowanie jasnością światła na cztery różne sposoby. W najprostszym wypadku funkcje regulatora może pełnić zwykły potencjometr. W przypadku zaawansowanych aplikacji, jak np. instalacje sceniczne, jasnością może sterować sygnał PWM lub standard 010V. Moduł FOGO IV dostępny jest również w wersji z soczewką skupiającą kąt świecenia (FWHM) 18. FOGO IV to energooszczędne, łatwe w montażu moduły wykonane na podłożu MCPCB, o długim czasie życia. ZASTOSOWANIE Moduły FOGO polecane są szczególnie w zastosowaniach, jako: oświetlenie dekoracyjne, akcentujące podświetlanie małych detali, eksponatów latarki LED lampy biurkowe podświetlenie akwariów prototypy lamp LED oświetlenie sceniczne, z wykorzystaniem dynamicznych efektów ściemniania ZALETY możliwość ściemniania sygnałem PWM możliwość ściemniania zewnętrznym potencjometrem wbudowany zasilacz brak potrzeby stosowania źródeł prądowych wysokiej jakości diody LED (LUXEON Rebel)* czas życia diod LED do h energooszczędność, klasa energetyczna A wykonanie bezołowiowe * producent diod LED: Philips Lumileds Lighting Company Ostatnia aktualizacja:

2 Strona 2/6 PODSTAWOWE PARAMETRY EKSPLOATACJI Tab. 1. MAKSYMALNE DOPUSZCZALNE PARAMETRY PRACY 1 Parametr FOGO IV 700 Maksymalne napięcie zasilania Vzas Jednostka C C 12,5 12,5 V Temperatura otoczenia podczas pracy Temperatura otoczenia podczas składowania FOGO IV 350 Napięcie sterujące wejście PWM Dodatkowe informacje V dc 1 Tabela wartości, których przekroczenie może spowodować skrócenie czasu życia modułu lub jego nieodwracalne uszkodzenie. Tab. 2. TYPOWE PARAMETRY ELEKTRYCZNE MODUŁU FOGO IV Symbol Wartość minimalna Wartość typowa Wartość maksymalna Prąd przewodzenia LED2 ILED 350 / 700 Temperatura podłoża TP 85 C Zalecane napięcie zasilania VZAS V dc Pobierana moc (moduł 350, przy Vzas=24V) PZAS 5,3 W Pobierana moc (moduł 700, przy Vzas=24V) PZAS 10,4 W N % fosc khz ILED MIN 3 14 ILED MIN 0 VPWM 0,7 12,5 Parametr Sprawność elektryczna Częstotliwość pracy (dla 16V<Vzas<36V) Dodatkowe informacje Jednostka 2 Prąd pracy LED zależny jest od wersji modułu (możliwość wyboru wersji przy zamówieniu). Istnieje możliwość zmiany prądu przewodzenia diod przez zalutowanie/odlutowanie odpowiedniej zworki na module. 3 Wartość prądu zasilającego moduł zależna jest od napięcia zasilającego. Wynika to z zasady pracy przetwornicy napięciowej umieszczonej na module. Patrz: wykres poboru prądu przez moduł w funkcji napięcia zasilającego na stronie 3. 4 Prąd diod LED przy maksymalnym potencjometrem (RPOT = 0Ω) ściemnieniu Prąd diod LED przy maksymalnym ściemnieniu sygnałem PWM (współczynnik wypełnienia równy 0%) Logiczny poziom wysoki napięcia sterującego PWM4 Pobór prądu podczas uśpienia (zwarcie wyp. PWM i GND) ISTB 0,5 1 Napięcie sterujące wejście POT5 VPOT 0 0,25 Napięcie mierzone między padami PWM, a GND modułu. Wartość minimalna definiuje próg załączenia poziomu wysokiego na wejściu. 5 Napięcie mierzone między padami POT, a GND modułu. V V Tab. 3. TYPOWE PARAMETRY FOGO IV DLA ŚWIATŁA BIAŁEGO Barwa światła6 Symbol Temperatura barwowa Strumień świetlny modułów ILED=3507 Strumień świetlny modułów ILED=7007 FIV_100N 400 lm FIV_90N 360 lm FIV_80N FIV_70N Zimna biała Zimna biała Rezystancja termiczna złącze do otoczenia [ C/W] RθJA złącze do radiatora [ C/W] RθJR 720 lm 640 lm 320 lm 580 lm 280 lm 520 lm FIV_100C 6500K 400 lm 720 lm FIV_90C 6500K 360 lm 640 lm Zimna biała FIV_80C 6500K 320 lm 580 lm Ciepła biała FIV_60W 3100 K 240 lm 440 lm Tab. 4. TYPOWE PARAMETRY FOGO IV DLA ŚWIATŁA MONOCHROMATYCZNEGO Barwa światła6 Symbol Długość fali Strumień świetlny modułów ILED=3507 Strumień świetlny modułów ILED=7007 Rezystancja termiczna złącze do otoczenia [ C/W] RθJA złącze do radiatora [ C/W] RθJR Zielona FIV_40G 530 nm 160 lm 320 lm 21 5 Niebieska FIV_08B 470 nm 32,8 lm 76 lm 21 5 Czerwona FIV_30R 626 nm 120 lm 260 lm moduły o innych parametrach dostępne na zamówienie 7 dla temperatury złącza 25 C. Ostatnia aktualizacja:

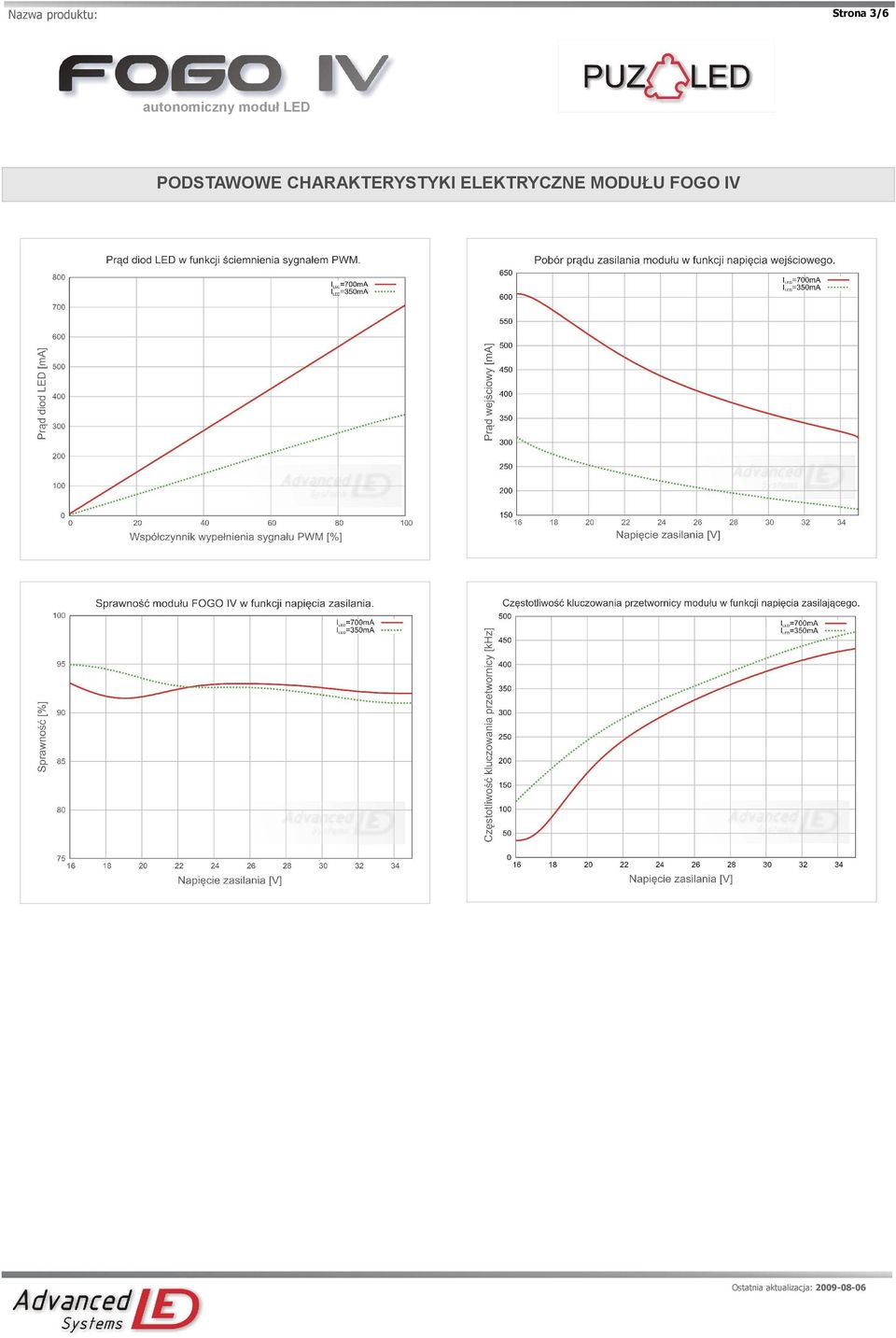

3 Strona 3/6 PODSTAWOWE CHARAKTERYSTYKI ELEKTRYCZNE MODUŁU FOGO IV Ostatnia aktualizacja:

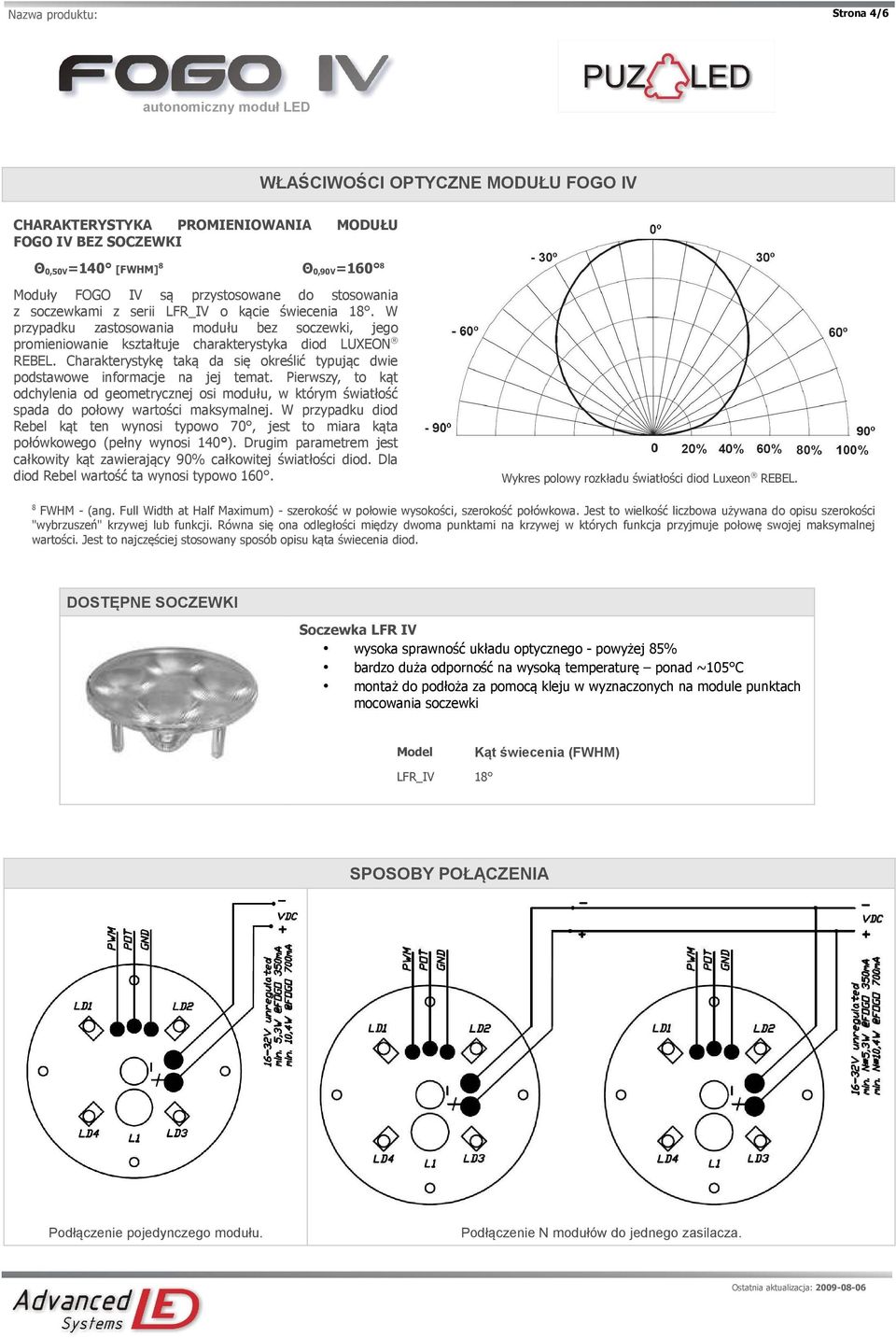

4 Strona 4/6 WŁAŚCIWOŚCI OPTYCZNE MODUŁU FOGO IV CHARAKTERYSTYKA PROMIENIOWANIA FOGO IV BEZ SOCZEWKI Θ0,50V=140 [FWHM]8 MODUŁU Θ0,90V=160 8 Moduły FOGO IV są przystosowane do stosowania z soczewkami z serii LFR_IV o kącie świecenia 18. W przypadku zastosowania modułu bez soczewki, jego promieniowanie kształtuje charakterystyka diod LUXEON REBEL. Charakterystykę taką da się określić typując dwie podstawowe informacje na jej temat. Pierwszy, to kąt odchylenia od geometrycznej osi modułu, w którym światłość spada do połowy wartości maksymalnej. W przypadku diod Rebel kąt ten wynosi typowo 70, jest to miara kąta połówkowego (pełny wynosi 140 ). Drugim parametrem jest całkowity kąt zawierający 90% całkowitej światłości diod. Dla diod Rebel wartość ta wynosi typowo 160. Wykres polowy rozkładu światłości diod Luxeon REBEL. 8 FWHM (ang. Full Width at Half Maximum) szerokość w połowie wysokości, szerokość połówkowa. Jest to wielkość liczbowa używana do opisu szerokości "wybrzuszeń" krzywej lub funkcji. Równa się ona odległości między dwoma punktami na krzywej w których funkcja przyjmuje połowę swojej maksymalnej wartości. Jest to najczęściej stosowany sposób opisu kąta świecenia diod. DOSTĘPNE SOCZEWKI Soczewka LFR IV wysoka sprawność układu optycznego powyżej 85% bardzo duża odporność na wysoką temperaturę ponad ~105 C montaż do podłoża za pomocą kleju w wyznaczonych na module punktach mocowania soczewki Model Kąt świecenia (FWHM) LFR_IV 18 SPOSOBY POŁĄCZENIA Podłączenie pojedynczego modułu. Podłączenie N modułów do jednego zasilacza. Ostatnia aktualizacja:

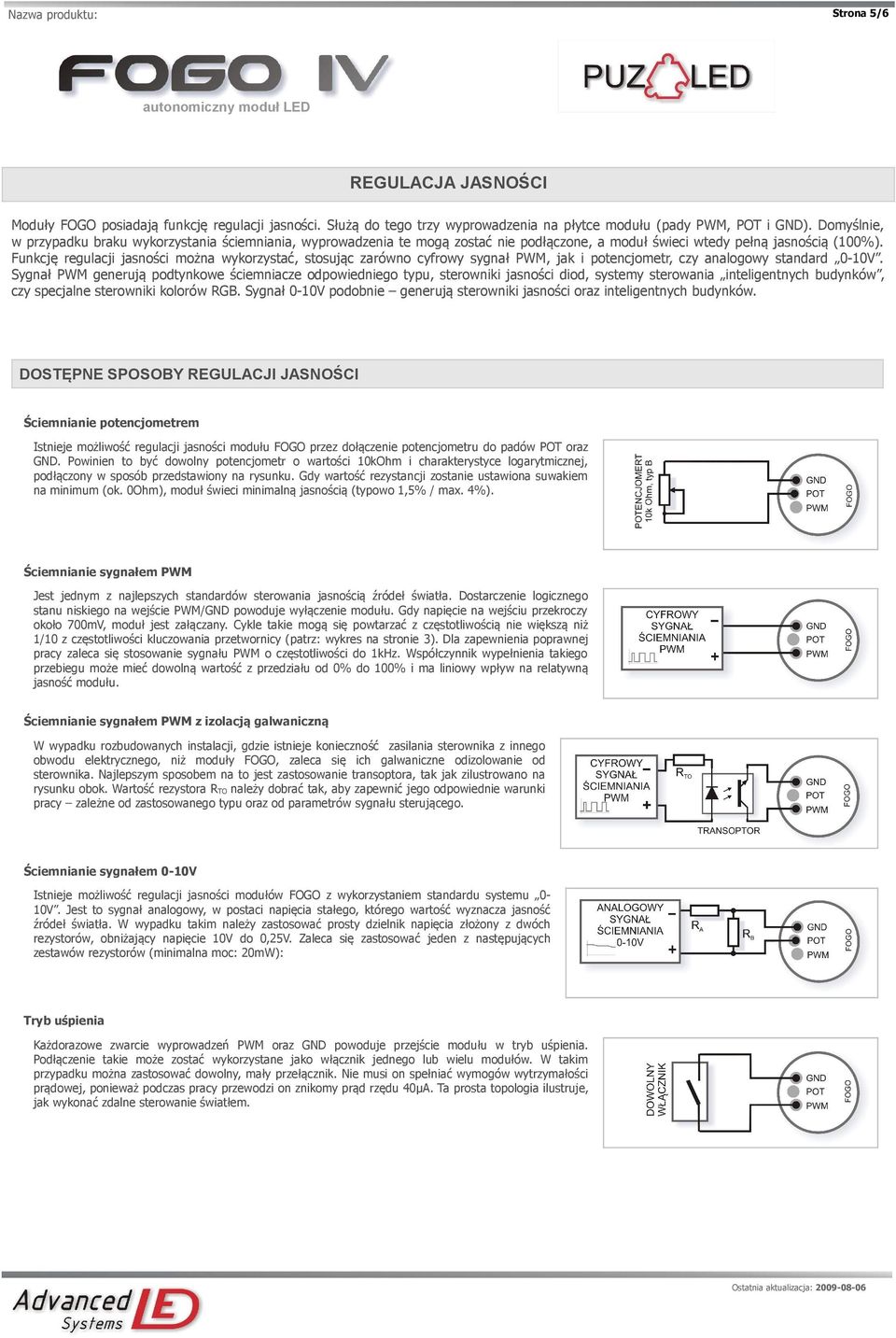

5 Strona 5/6 REGULACJA JASNOŚCI Moduły FOGO posiadają funkcję regulacji jasności. Służą do tego trzy wyprowadzenia na płytce modułu (pady PWM, POT i GND). Domyślnie, w przypadku braku wykorzystania ściemniania, wyprowadzenia te mogą zostać nie podłączone, a moduł świeci wtedy pełną jasnością (100%). Funkcję regulacji jasności można wykorzystać, stosując zarówno cyfrowy sygnał PWM, jak i potencjometr, czy analogowy standard 010V. Sygnał PWM generują podtynkowe ściemniacze odpowiedniego typu, sterowniki jasności diod, systemy sterowania inteligentnych budynków, czy specjalne sterowniki kolorów RGB. Sygnał 010V podobnie generują sterowniki jasności oraz inteligentnych budynków. DOSTĘPNE SPOSOBY REGULACJI JASNOŚCI Ściemnianie potencjometrem Istnieje możliwość regulacji jasności modułu FOGO przez dołączenie potencjometru do padów POT oraz GND. Powinien to być dowolny potencjometr o wartości 10kOhm i charakterystyce logarytmicznej, podłączony w sposób przedstawiony na rysunku. Gdy wartość rezystancji zostanie ustawiona suwakiem na minimum (ok. 0Ohm), moduł świeci minimalną jasnością (typowo 1,5% / max. 4%). Ściemnianie sygnałem PWM Jest jednym z najlepszych standardów sterowania jasnością źródeł światła. Dostarczenie logicznego stanu niskiego na wejście PWM/GND powoduje wyłączenie modułu. Gdy napięcie na wejściu przekroczy około 700mV, moduł jest załączany. Cykle takie mogą się powtarzać z częstotliwością nie większą niż 1/10 z częstotliwości kluczowania przetwornicy (patrz: wykres na stronie 3). Dla zapewnienia poprawnej pracy zaleca się stosowanie sygnału PWM o częstotliwości do 1kHz. Współczynnik wypełnienia takiego przebiegu może mieć dowolną wartość z przedziału od 0% do 100% i ma liniowy wpływ na relatywną jasność modułu. Ściemnianie sygnałem PWM z izolacją galwaniczną W wypadku rozbudowanych instalacji, gdzie istnieje konieczność zasilania sterownika z innego obwodu elektrycznego, niż moduły FOGO, zaleca się ich galwaniczne odizolowanie od sterownika. Najlepszym sposobem na to jest zastosowanie transoptora, tak jak zilustrowano na rysunku obok. Wartość rezystora RTO należy dobrać tak, aby zapewnić jego odpowiednie warunki pracy zależne od zastosowanego typu oraz od parametrów sygnału sterującego. Ściemnianie sygnałem 010V Istnieje możliwość regulacji jasności modułów FOGO z wykorzystaniem standardu systemu 010V. Jest to sygnał analogowy, w postaci napięcia stałego, którego wartość wyznacza jasność źródeł światła. W wypadku takim należy zastosować prosty dzielnik napięcia złożony z dwóch rezystorów, obniżający napięcie 10V do 0,25V. Zaleca się zastosować jeden z następujących zestawów rezystorów (minimalna moc: 20mW): Tryb uśpienia Każdorazowe zwarcie wyprowadzeń PWM oraz GND powoduje przejście modułu w tryb uśpienia. Podłączenie takie może zostać wykorzystane jako włącznik jednego lub wielu modułów. W takim przypadku można zastosować dowolny, mały przełącznik. Nie musi on spełniać wymogów wytrzymałości prądowej, ponieważ podczas pracy przewodzi on znikomy prąd rzędu 40µA. Ta prosta topologia ilustruje, jak wykonać zdalne sterowanie światłem. Ostatnia aktualizacja:

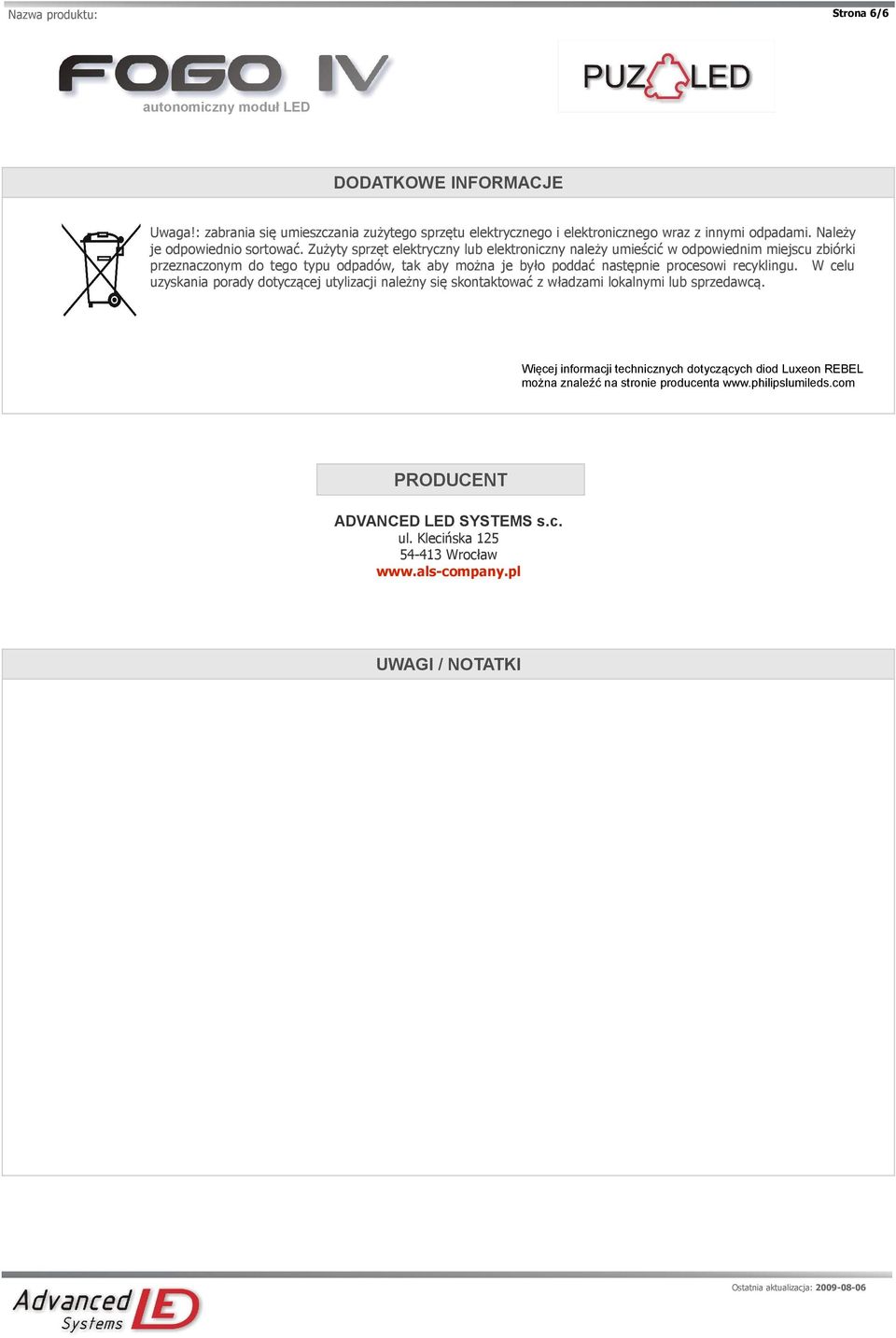

6 Strona 6/6 DODATKOWE INFORMACJE Uwaga!: zabrania się umieszczania zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami. Należy je odpowiednio sortować. Zużyty sprzęt elektryczny lub elektroniczny należy umieścić w odpowiednim miejscu zbiórki przeznaczonym do tego typu odpadów, tak aby można je było poddać następnie procesowi recyklingu. W celu uzyskania porady dotyczącej utylizacji należny się skontaktować z władzami lokalnymi lub sprzedawcą. Więcej informacji technicznych dotyczących diod Luxeon REBEL można znaleźć na stronie producenta PRODUCENT ADVANCED LED SYSTEMS s.c. ul. Klecińska Wrocław UWAGI / NOTATKI Ostatnia aktualizacja:
