SERIA D STABILIZATOR PRĄDU DEDYKOWANY DO UKŁADÓW LED

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "SERIA D STABILIZATOR PRĄDU DEDYKOWANY DO UKŁADÓW LED"

Transkrypt

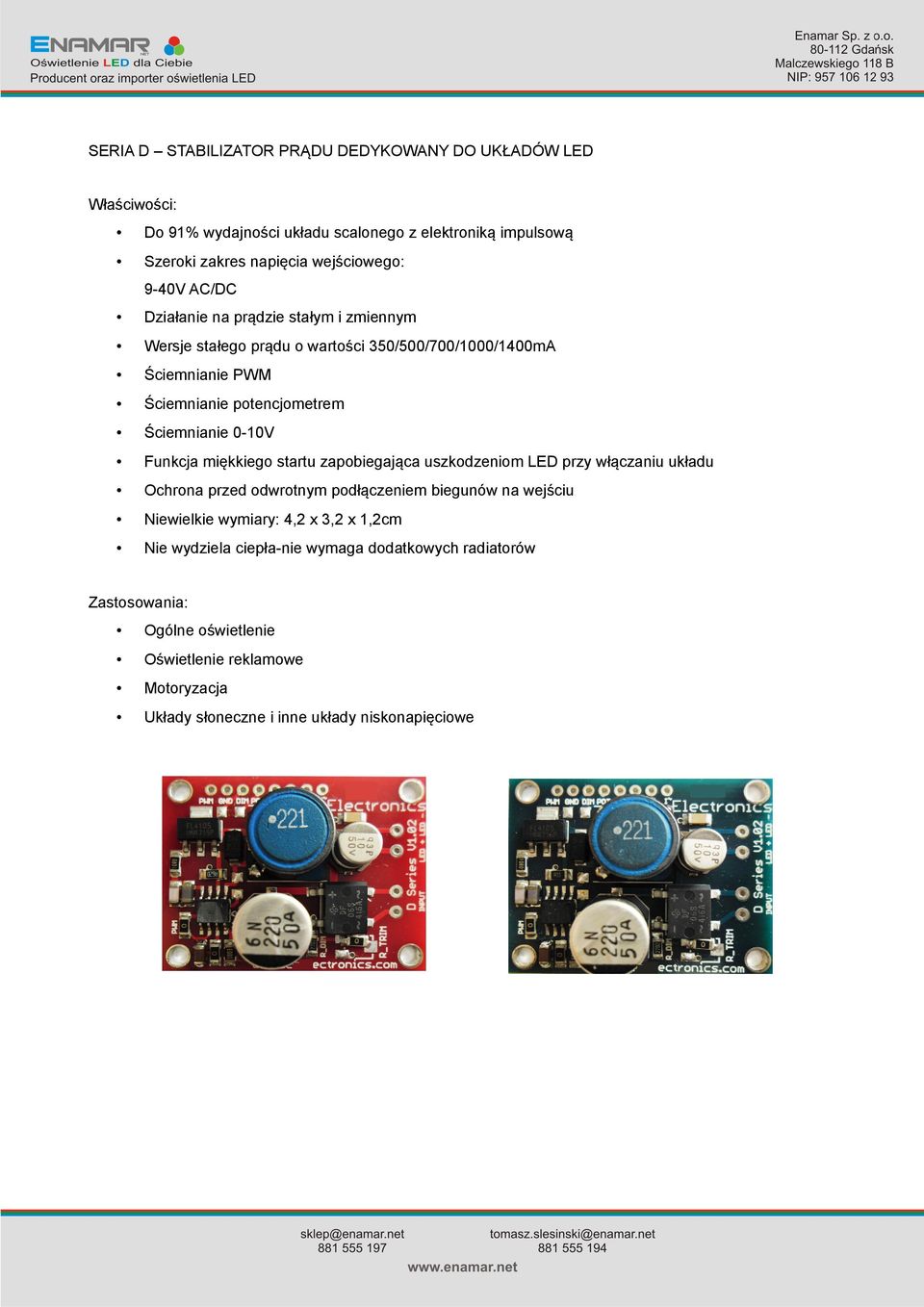

1 SERIA D STABILIZATOR PRĄDU DEDYKOWANY DO UKŁADÓW LED Właściwości: Do 91% wydajności układu scalonego z elektroniką impulsową Szeroki zakres napięcia wejściowego: 9-40V AC/DC Działanie na prądzie stałym i zmiennym Wersje stałego prądu o wartości 350/500/700/1000/1400mA Ściemnianie PWM Ściemnianie potencjometrem Ściemnianie 0-10V Funkcja miękkiego startu zapobiegająca uszkodzeniom LED przy włączaniu układu Ochrona przed odwrotnym podłączeniem biegunów na wejściu Niewielkie wymiary: 4,2 x 3,2 x 1,2cm Nie wydziela ciepła-nie wymaga dodatkowych radiatorów Zastosowania: Ogólne oświetlenie Oświetlenie reklamowe Motoryzacja Układy słoneczne i inne układy niskonapięciowe

2 OPIS PRODUKTU Driver'y serii D są zaprojektowane do obsługi diod PowerLED o mocy 1W, 3W oraz 5W (a także mocniejszych) zapewniając diodom stabilny strumień prądu niezależnie od napięcia wejściowego. Przykładowo, większość producentów LED zaleca natężenie 350mA dla diod 1W. Z tego powodu model D350 dostarcza prąd wyjściowy o natężeniu 350mA. Podobnie, D500, D700, D1000 oraz D1400 dostarczają odpowiednio 500mA, 700mA, 1000mA oraz 1400mA. Należy dobrać driver o odpowiednich parametrach na podstawie danych technicznych diody. Jeżeli diody są podłączone do układu połączeniem równoległym, prąd wyjściowy zostanie podzielony. Przykładowo, jeżeli 3 diody podłączy się do modelu D700: w połączeniu rzędowym, natężenie prądu będzie miało wartość 700mA i w połączeniu równoległym, natężenie wyniesie 700/2=350mA. Jest zatem możliwe podłączenie większej ilości diod stosując driver o wyższym natężeniu i łącząc diody połączeniem równoległym. Opis połączenia równoległego oraz szeregowego jest przedstawiony w sekcji schematy połączeń. CECHY: 1. Prąd stały Driver'y serii D są zaprojektowane do zasilania diod LED prądem stałym, niezależnie od prądu wejściowego. Przykładowo, w celu zasilenia 2 diod PowerLED wystarczy podłaczyć driver do dowolnego napięcia pomiędzy 12V i 40V. Zwykle największe falowanie napięcia na wyjściu to 2%. W sytuacji, w której odległość pomiędzy źródłem zasilania a diodami LED wynosi od 10-15m lub więcej, napięcie wejściowe może znacznie spaść z powodu rezystancji przewodu. Jeżeli nie zastosuje się driver'a prądu stałego to jasność oraz barwy mogą się zauważalnie różnić. Stabilizatory natężenie są polecane przez producentów LED chronią diody przed napięciami przemijającymi, dzięki czemu pomagają przy projektowaniu niezawodnych systemów. 2. Wysoka wydajność Najczęściej stosowaną metodą zasilania ultra jasnych diod LED jest rzędowe podłączenie rezystora w celu ograniczenia natężenia prądu. Jednakże, wraz z rozwojem technologii, wzrastają natężenia zasilające diody.

3 Niektóre diody o wysokiej mocy wymagają 2800mA podczas kiedy diody starego typu są zasilane prądem 20mA. Stosowanie rezystorów przy tak wysokim natężeniu może powodować niebezpieczne przegrzewanie się rezystora a co za tym idzie większość energii zmienia się w ciepło zamiast w światło. Driver'y serii D są jednymi z najbardziej wydajnych na rynku przy wydajnościu układu scalonego sięgającej 91%. 3. Działanie na prądzie stałym/zmiennym Niektóre konwencjonalne systemy oświetlenia działają na prąd zmienny 12V. W przypadku gdy źródła światła w takim układzie miałyby zostać wymienione na diody LED, dzięki driver'owi serii D można dokonać takiej wymiany bez konieczności modyfikacji instalacj 4. Ochrona przed złym podłączeniem biegunów (+/-) Dzięki układowi ochronnemu na wejściu urządzenia, nie ma znaczenia jak podłączymy bieguny. 5. Ściemnianie PWM W niektórych systemach włączenie/wyłączenie wystarcza użytkownikom, w innych jednak układ ma być obsługiwany przez mikrokontroler. Tak jest w przypadku układów RGB. Większość obwodów kontrolujących kolory nie jest w stanie dostarczyć prądu o wysokim natężeniu na wyjściu, zamiast tego generując sygnał PWM (modulacja szerokości impulsu). Jeżeli częstotliwość PWM jest <= 1000Hz to sygnał może z łatwością zostać podłączony do wejścia PWN na driverze. W takim przypadku jasność diod LED będzie kontrolowana przez cykl pracy. Zalecane napięcie dla sygnału PWM to 5V (TTL), jednak urządzenie będzie funkcjonowało poprawnie do 2,7V. Dla sygnały PWM powyżej 5V, należy wcześniej podłączyć szeregowo rezystor kΩ. Zanim można będzie użyć tej funkcji, należy najpierw aktywować wejście PWM w urządzeniu. Standardowo ta opcja jest wyłączona. W celu aktywacji funkcji należy usunąć bezpiecznik z płytki, jego umiejscowienie jest pokazane w dziale schematy połączenia. 6. Ściemnianie potencjometrem Driver'y serii D proponują proste rozwiązanie w przypadku kiedy jasność diod LED ma być kontrolowana za pomocą potencjometru. Można skorzystać z tej możliwości po prostu podłączając potencjometr 1kΩ według opisu w sekcji schematy połączenia.

4 Zanim można będzie użyć tej funkcji, należy najpierw aktywować wejście DIM w urządzeniu. Standardowo ta opcja jest wyłączona. W celu aktywacji funkcji należy usunąć bezpiecznik z płytki, jego umiejscowienie jest pokazane w dziale schematy połączenia. 7. Ściemnianie napięciem 0-10V Niektóre systemy oświetlenia stosowane, np. w oświetleniu scenicznym, są kontrolowane analogowo napięciem 0-10V. Kiedy kontroler wysyła napięcie 0V to układ wydziela 0% światła, natomiast kiedy z kontrolera wychodzi 10V to natężenie światła układu wynosi 100%. Stabilizatory natężenia serii D posiadają funkcję ściemniania diod LED przy pomocy analogowego kontrolera 0-10V. Przykładowy schemat połączenia znajduje się w sekcji schematy połączenia. Zanim można będzie użyć tej funkcji, należy najpierw aktywować wejście DIM w urządzeniu. Standardowo ta opcja jest wyłączona. W celu aktywacji funkcji należy usunąć bezpiecznik z płytki, jego umiejscowienie jest pokazane w dziale schematy połączenia. 8. Miękki start W pierwszym momencie działania, źródła mocy generują napięcie przemijające, które zazwyczaj jest szkodliwe dla diod LED. Większość źródeł światła jest włączanych i wyłączanych wiele razy w ciągu każdego dnia i za każdym razem diody są narażone na działanie prądu o wysokim natężeniu. Funkcja miękkiego startu eliminuje napięcie przemijające przy włączaniu układu dzięki czemu nie działają one szkodliwie na diody LED. 9. Połączenie równoległe Aby regulować natężenie prądu dla większej ilości diod LED można podłączyć kilka rzędów diod w połączeniu równoległym. Aby regulować natężenie o większych wartościach można połączyć ze sobą kilka driver'ów połączeniem równoległym i podłączyć je do źródeł światła. W ten sposób, można obsłużyć diodę LED 2800mA dwoma modelami D1400. Przykłady takich połączeń można znaleźć w sekcji schematy połączenia.

5 1. Połączenie rzędowe W połączeniu rzędowym, napięcie wejściowe musi być dobrane odpowiednio do ilości diod LED połączonych w rzędzie. Aby zasilić 1-2 diody LED połączone w serii, 12V lub więciej, aby zasilić 3-4 diody LED połączone w serii, 24V lub więcej, aby zasilić 5 diod LED połączonych w serii, 30V lub więcej, aby zasilić 6 diod LED połączonych w serii, 36V lub więcej. i Zalecane napięcia wejściowe dla danej wartości prądu: Stabilizator prądu 350 ma Stabilizator prądu 500 ma Stabilizator prądu 700 ma Stabilizator prądu 1000 ma Stabilizator prądu 1400 ma 9V AC/DC, 1 LED 9V AC/DC, 1 LED 9V AC/DC, 1 LED 9V AC/DC, 1 LED 9V DC, 1 LED 16V AC/DC, 2 LED rzędowo 17V AC/DC, 2 LED rzędowo 18V AC/DC, 2 LED rzędowo 19V AC/DC, 2 LED rzędowo 19V DC, 2 LED rzędowo 21V AC/DC, 3 LED rzędowo 23V AC/DC, 3 LED rzędowo 25V AC/DC, 3 LED rzędowo 27V AC/DC, 3 LED rzędowo 27V DC, 3 LED rzędowo 27V AC/DC, 4 LED rzędowo 30V AC/DC, 4 LED rzędowo 33V AC/DC, 4 LED rzędowo 34V AC/DC, 4 LED rzędowo 34V DC, 4 LED rzędowo 33V AC/DC, 5 LED rzędowo 36V AC/DC, 5 LED rzędowo 40V AC/DC, 5 LED rzędowo 40V AC/DC, 5 LED rzędowo 40V DC, 5 LED rzędowo 40V AC/DC, 6LED rzędowo Należy brać pod uwagę, że przy niższych napięciach wejściowych, napięcie wyjściowe będzie odrobinę pomniejszone. W celu zasilenia większej ilości diod LED jednym driver'em często zaleca się stosowanie wyższego napięcia na wejściu. ii Dzięki zabezpieczeniu na wypadek odwrotnego podłączenia biegunów, napięcie wejściowe może być podłączone w dowolny sposób do stabilizatora. Jednak w przypadku modelu D1400 zrezygnowano z tego zabezpieczenia aby osiągnąć wyższą wydajność urządzenia. Przy modelu 1400mA należy zwracać uwagę na poprawność podłączenia biegunów V+ i V-. Według powyższego rysunku V+ należy podłączyć u góry a V- na dole. Z tego samego powodu do modelu 1400mA nie można podłączać źródła prądu zmiennego (AC), ten model działa tylko na prąd stały (DC).

6 2. Połączenie równoległe Napięcie wejściowe musi być dobrane odpowiednio do ilości diod LED połączonych w rzędzie. Na rysunku użyto 24V dla 3 diod połączonych w rzędzie. i W połączeniu równoległym, prąd wyjściowy dzieli się odpowiednio na ilość rzędów. Na pow. rysunku prąd dzieli się na dwa rzędy. W takiej sytuacji, gdyby użyto model 700mA to na wyjściu ta wartość zostanie podzielona na dwa rzędy i zasili diody LED prądem 350mA. W ten sposób, przy napięciu 24V można zasilić 6 diod zamiast 3. Możliwe jest również dzielenie prądu wyjściowego na 3 lub więcej rzędów. Należy pamiętać, że każdy rząd musi zawierać identyczną ilość diod o identycznych parametrach (suma napięć musi być identyczna dla każdego rzędu). W przeciwnym wypadku prąd nie zostanie podzielony równo.

7 SHEMATY POŁĄCZEŃ 3. Ściemnianie PWM Napięcie wejściowe musi być dobrane odpowiednio do ilości diod LED połączonych w rzędzie. i Zalecana częstotliwość dla ściemniania PWM: Hz. ii Standardowo driver'y sprzedawane są z funkcją PWM wyłączoną. Aby można było skorzystać z tej funkcji należy usunąć rezystor (R0) pokazany na rysunku. Po usunięciu rezystora diody nie zapalą się dopóki zestaw nie otrzyma sygnału PWM. iv. Zaleca się aby driver otrzymywał sygnał PWM o napięciu 5V w standardzie TTL. Urządzenie będzie funkcjonowało poprawnie przy napięciu sygnału PWM do 2,7V. Aby stosować ściemnianie PWM przy wyższym napięciu należy najpierw podłączyć rzędowo rezystor kΩ przed podłączeniem do driver'a.

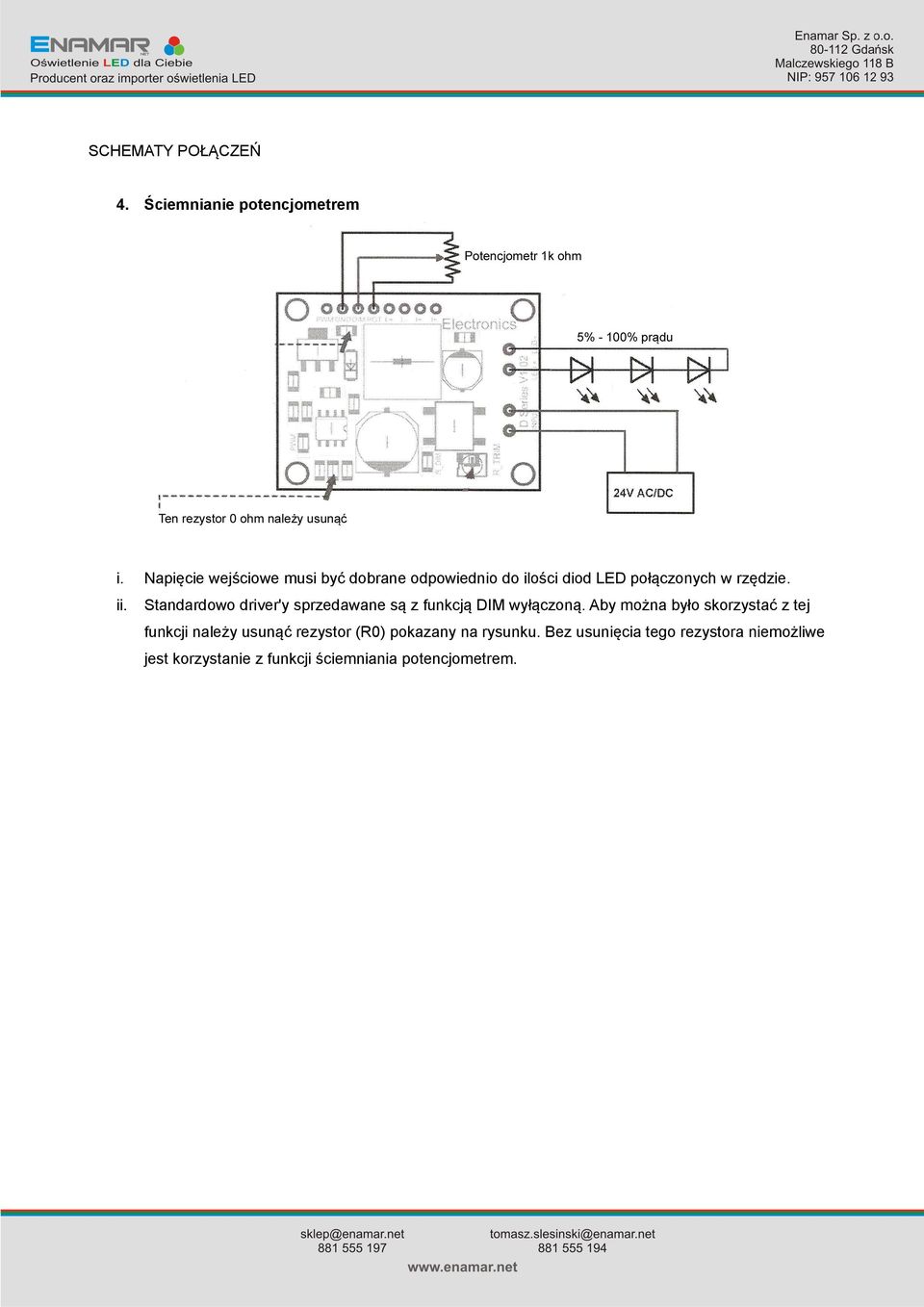

8 4. Ściemnianie potencjometrem Napięcie wejściowe musi być dobrane odpowiednio do ilości diod LED połączonych w rzędzie. i Standardowo driver'y sprzedawane są z funkcją DIM wyłączoną. Aby można było skorzystać z tej funkcji należy usunąć rezystor (R0) pokazany na rysunku. Bez usunięcia tego rezystora niemożliwe jest korzystanie z funkcji ściemniania potencjometrem.

9 5. Ściemnianie 0-10V Napięcie wejściowe musi być dobrane odpowiednio do ilości diod LED połączonych w rzędzie. i Standardowo driver'y sprzedawane są z funkcją DIM wyłączoną. Aby można było skorzystać z tej funkcji należy usunąć rezystor (R0) pokazany na rysunku. Bez usunięcia tego rezystora niemożliwe jest korzystanie z funkcji ściemniania 0-10V. ii W tego typu połączeniu, należy zewnętrznie podłączyć dwa rezystory R1 i R2, tak jak na rysunku. Rezystory należy dobrać tak, aby stosunek wartości: R2/R1= Przykładowo, jeżeli wybraliśmy R1 o oporności 1 kohm, to R2 może mieć wartość 33 kohm lub 39 kohm.

10 6. Równoległe łączenie driver'ów Napięcie wejściowe musi być dobrane odpowiednio do ilości diod LED połączonych w rzędzie. i Należy uważnie przeczytać dokumentację techniczną diod LED zanim wybierzemy wartość natężenia prądu. Większość dokumentacji podaje wartości szczytowego natężenia impulsów oraz prądu przewodzenia. Szczytowe natężenie impulsów to amplituda sygnału PWM na wyjściu, natomiast prąd przewodzenia to granica do której dioda LED może być zasilana nieprzerwanie (jak tylko temperatura złącza jest poniżej granicy).

11 7. Używanie łączy instalacyjnych Złączy instalacyjnych można używać zamiast złącz głównych, ułatwia to znacznie integrację z innym układem.
