Oprawa LED CLEVEO 2. Professional KARTA DANYCH RODZINY OPRAW LED

Transkrypt

1 Oświetlenie uliczne w miejscowości Knivsta, Szwecja. Oprawa LED CLEVEO 2 Professional Dla zarządców dróg i deweloperów, którzy chcą znacznie obniżyć koszty zużycia energii elektrycznej, a zarazem polepszyć jakość oświetlenia oferujemy oprawę LED CLEVEO 2 Professional. W przeciwieństwie do innych opraw oświetleniowych LED nasz polski produkt posiada innowacyjny sterownik, który umożliwia pracę w trybie oszczędzania energii i wydłuża czas życia oprawy LED. KARTA DANYCH RODZINY OPRAW LED

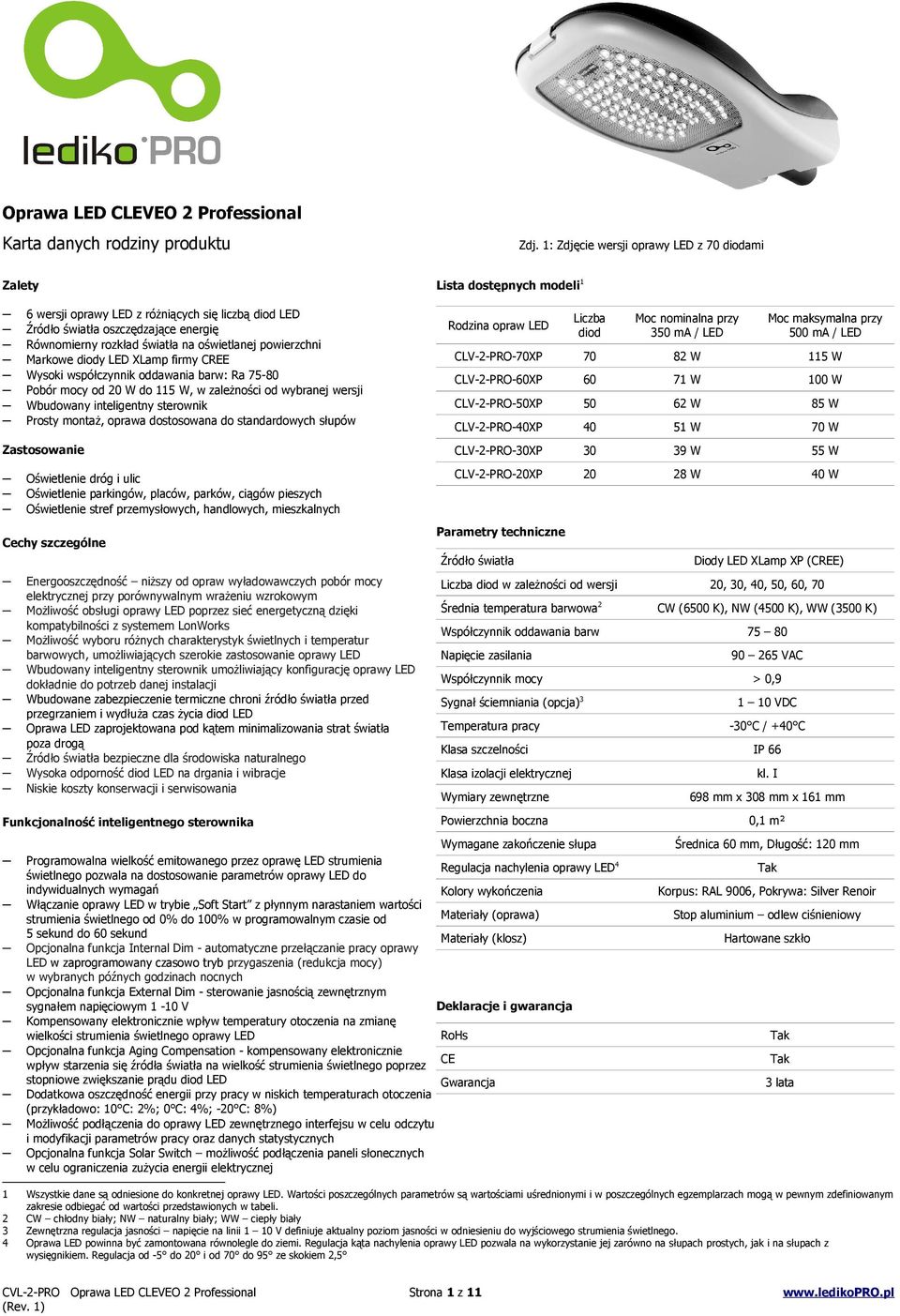

2 Zalety Lista dostępnych modeli 6 wersji oprawy LED z różniących się liczbą diod LED oszczędzające energię Równomierny rozkład światła na oświetlanej powierzchni Markowe diody LED XLamp firmy CREE Wysoki współczynnik oddawania barw: Ra Pobór mocy od 20 W do 5 W, w zależności od wybranej wersji Wbudowany inteligentny sterownik Prosty montaż, oprawa dostosowana do standardowych słupów Rodzina opraw LED Liczba diod Moc nominalna przy 350 ma / LED Moc maksymalna przy 500 ma / LED CLV-2-PRO-70XP W 5 W CLV-2-PRO-60XP 60 7 W 00 W CLV-2-PRO-50XP W 85 W CLV-2-PRO-40XP 40 5 W 70 W Zastosowanie CLV-2-PRO-30XP W 55 W CLV-2-PRO-20XP W 40 W Oświetlenie dróg i ulic Oświetlenie parkingów, placów, parków, ciągów pieszych Oświetlenie stref przemysłowych, handlowych, mieszkalnych Cechy szczególne Energooszczędność niższy od opraw wyładowawczych pobór mocy elektrycznej przy porównywalnym wrażeniu wzrokowym Możliwość obsługi oprawy LED poprzez sieć energetyczną dzięki kompatybilności z systemem LonWorks Możliwość wyboru różnych charakterystyk świetlnych i temperatur barwowych, umożliwiających szerokie zastosowanie oprawy LED Wbudowany inteligentny sterownik umożliwiający konfigurację oprawy LED dokładnie do potrzeb danej instalacji Wbudowane zabezpieczenie termiczne chroni źródło światła przed przegrzaniem i wydłuża czas życia diod LED Oprawa LED zaprojektowana pod kątem minimalizowania strat światła poza drogą bezpieczne dla środowiska naturalnego Wysoka odporność diod LED na drgania i wibracje Niskie koszty konserwacji i serwisowania Funkcjonalność inteligentnego sterownika Diody LED XLamp XP (CREE) Liczba diod w zależności od wersji Średnia temperatura barwowa 2 Współczynnik oddawania barw Napięcie zasilania CW (6500 K), NW (4500 K), WW (3500 K) VAC Współczynnik mocy > 0,9 3 Sygnał ściemniania (opcja) Temperatura pracy Klasa szczelności Klasa izolacji elektrycznej Wymiary zewnętrzne Powierzchnia boczna Wymagane zakończenie słupa 20, 30, 40, 50, 60, 70 Programowalna wielkość emitowanego przez oprawę LED strumienia Regulacja nachylenia oprawy LED4 świetlnego pozwala na dostosowanie parametrów oprawy LED do indywidualnych wymagań Kolory wykończenia Włączanie oprawy LED w trybie Soft Start z płynnym narastaniem wartości Materiały (oprawa) strumienia świetlnego od 0% do 00% w programowalnym czasie od 5 sekund do 60 sekund Materiały (klosz) Opcjonalna funkcja Internal Dim - automatyczne przełączanie pracy oprawy LED w zaprogramowany czasowo tryb przygaszenia (redukcja mocy) w wybranych późnych godzinach nocnych Opcjonalna funkcja External Dim - sterowanie jasnością zewnętrznym Deklaracje i gwarancja sygnałem napięciowym -0 V Kompensowany elektronicznie wpływ temperatury otoczenia na zmianę RoHs wielkości strumienia świetlnego oprawy LED Opcjonalna funkcja Aging Compensation - kompensowany elektronicznie CE wpływ starzenia się źródła światła na wielkość strumienia świetlnego poprzez stopniowe zwiększanie prądu diod LED Gwarancja Dodatkowa oszczędność energii przy pracy w niskich temperaturach otoczenia (przykładowo: 0 C: 2%; 0 C: 4%; -20 C: 8%) Możliwość podłączenia do oprawy LED zewnętrznego interfejsu w celu odczytu i modyfikacji parametrów pracy oraz danych statystycznych Opcjonalna funkcja Solar Switch możliwość podłączenia paneli słonecznych w celu ograniczenia zużycia energii elektrycznej 0 VDC -30 C / +40 C IP 66 kl. I 698 mm x 308 mm x 6 mm 0, m² Średnica 60 mm, Długość: 20 mm Tak Korpus: RAL 9006, Pokrywa: Silver Renoir Stop aluminium odlew ciśnieniowy Hartowane szkło Tak Tak 3 lata zakresie odbiegać od wartości przedstawionych w tabeli. CW chłodny biały; NW naturalny biały; WW ciepły biały Zewnętrzna regulacja jasności napięcie na linii 0 V definiuje aktualny poziom jasności w odniesieniu do wyjściowego strumienia świetlnego. Oprawa LED powinna być zamontowana równolegle do ziemi. Regulacja kąta nachylenia oprawy LED pozwala na wykorzystanie jej zarówno na słupach prostych, jak i na słupach z wysięgnikiem. Regulacja od -5 do 20 i od 70 do 95 ze skokiem 2,5 Strona z

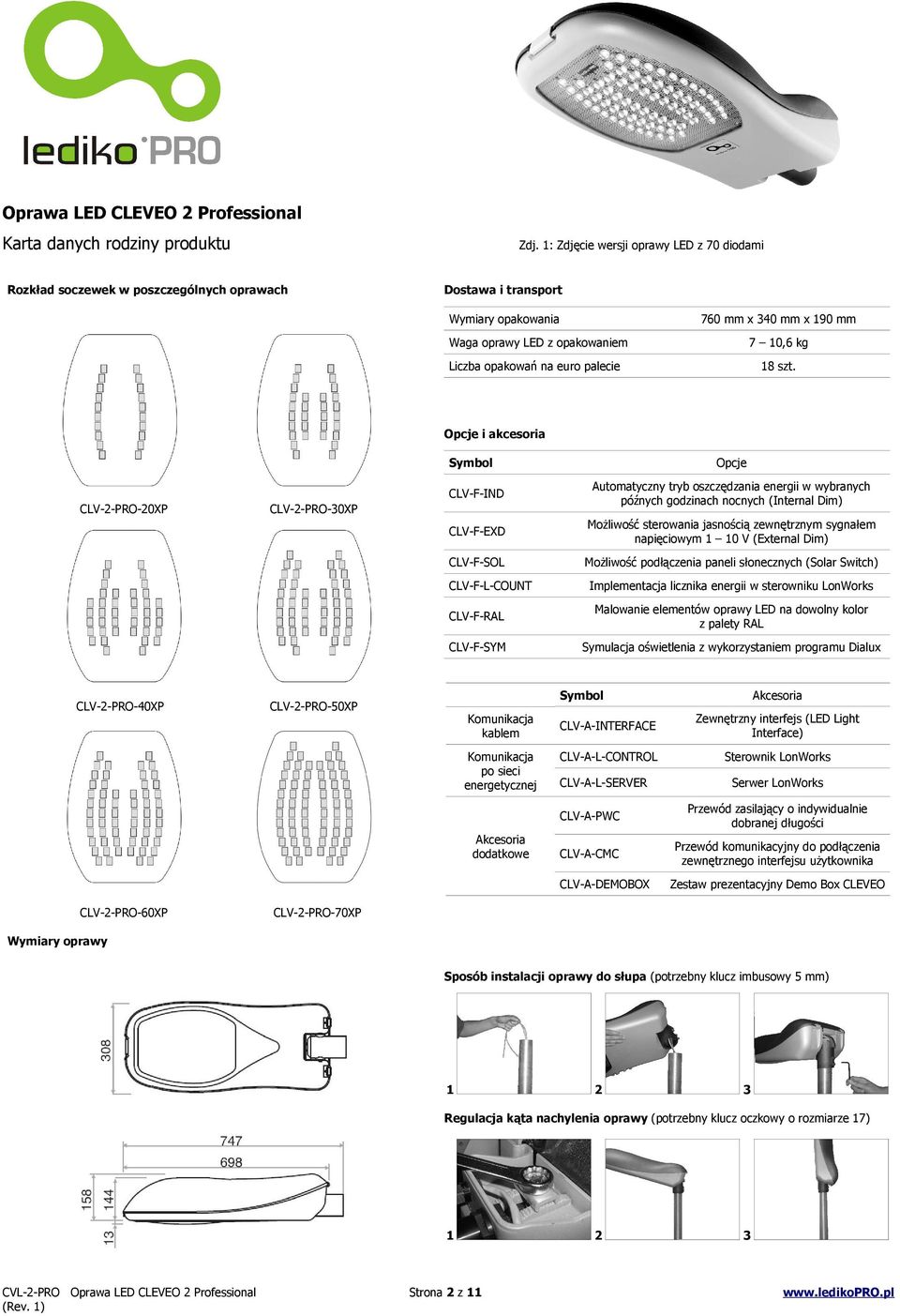

3 Rozkład soczewek w poszczególnych oprawach Dostawa i transport Wymiary opakowania 760 mm x 340 mm x 90 mm 7 0,6 kg Liczba opakowań na euro palecie 8 szt. Opcje i akcesoria Symbol CLV-2-PRO-20XP CLV-F-IND Automatyczny tryb oszczędzania energii w wybranych późnych godzinach nocnych (Internal Dim) CLV-F-EXD Możliwość sterowania jasnością zewnętrznym sygnałem napięciowym 0 V (External Dim) CLV-F-SOL Możliwość podłączenia paneli słonecznych (Solar Switch) CLV-2-PRO-30XP CLV-F-L-COUNT CLV-2-PRO-40XP Opcje Implementacja licznika energii w sterowniku LonWorks CLV-F-RAL Malowanie elementów oprawy LED na dowolny kolor z palety RAL CLV-F-SYM Symulacja oświetlenia z wykorzystaniem programu Dialux Symbol CLV-2-PRO-50XP Komunikacja kablem Komunikacja po sieci energetycznej Akcesoria dodatkowe CLV-A-INTERFACE Zewnętrzny interfejs (LED Light Interface) CLV-A-L-CONTROL Sterownik LonWorks CLV-A-L-SERVER Serwer LonWorks CLV-A-PWC Przewód zasilający o indywidualnie dobranej długości CLV-A-CMC Przewód komunikacyjny do podłączenia zewnętrznego interfejsu użytkownika CLV-A-DEMOBOX CLV-2-PRO-60XP Akcesoria Zestaw prezentacyjny Demo Box CLEVEO CLV-2-PRO-70XP Wymiary oprawy Sposób instalacji oprawy do słupa (potrzebny klucz imbusowy 5 mm) 2 3 Regulacja kąta nachylenia oprawy (potrzebny klucz oczkowy o rozmiarze 7) Strona 2 z 2 3

4 Zestawienie dostępnych krzywych rozsyłu światłości dla oprawy LED CLEVEO 2 PRO Axx typ optyki (asymetryczny) A00 A0 A02 A03 A04 A05 A06 A07 A08 A09 A0 Strona 3 z

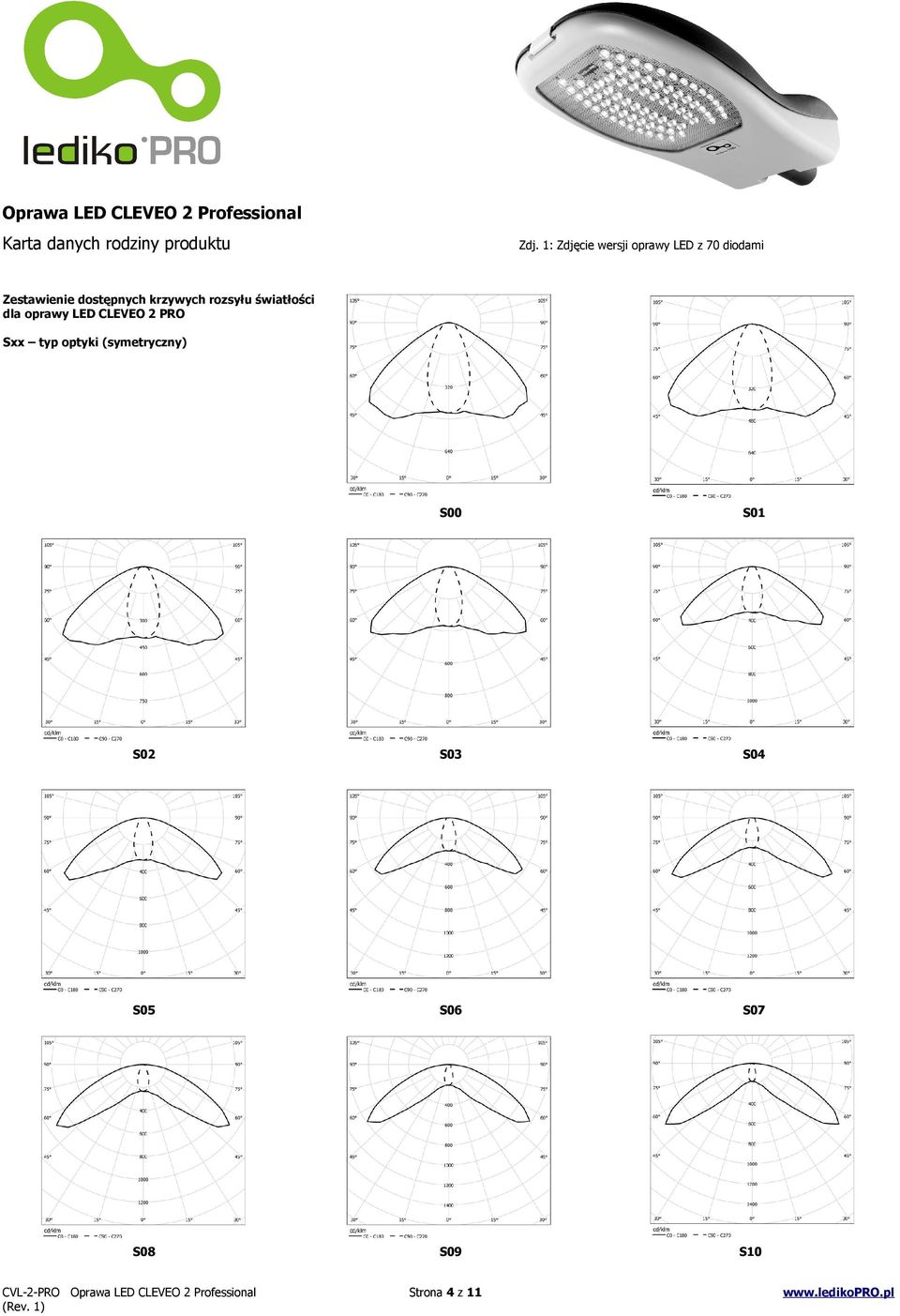

5 Zestawienie dostępnych krzywych rozsyłu światłości dla oprawy LED CLEVEO 2 PRO Sxx typ optyki (symetryczny) S00 S0 S02 S03 S04 S05 S06 S07 S08 S09 S0 Strona 4 z

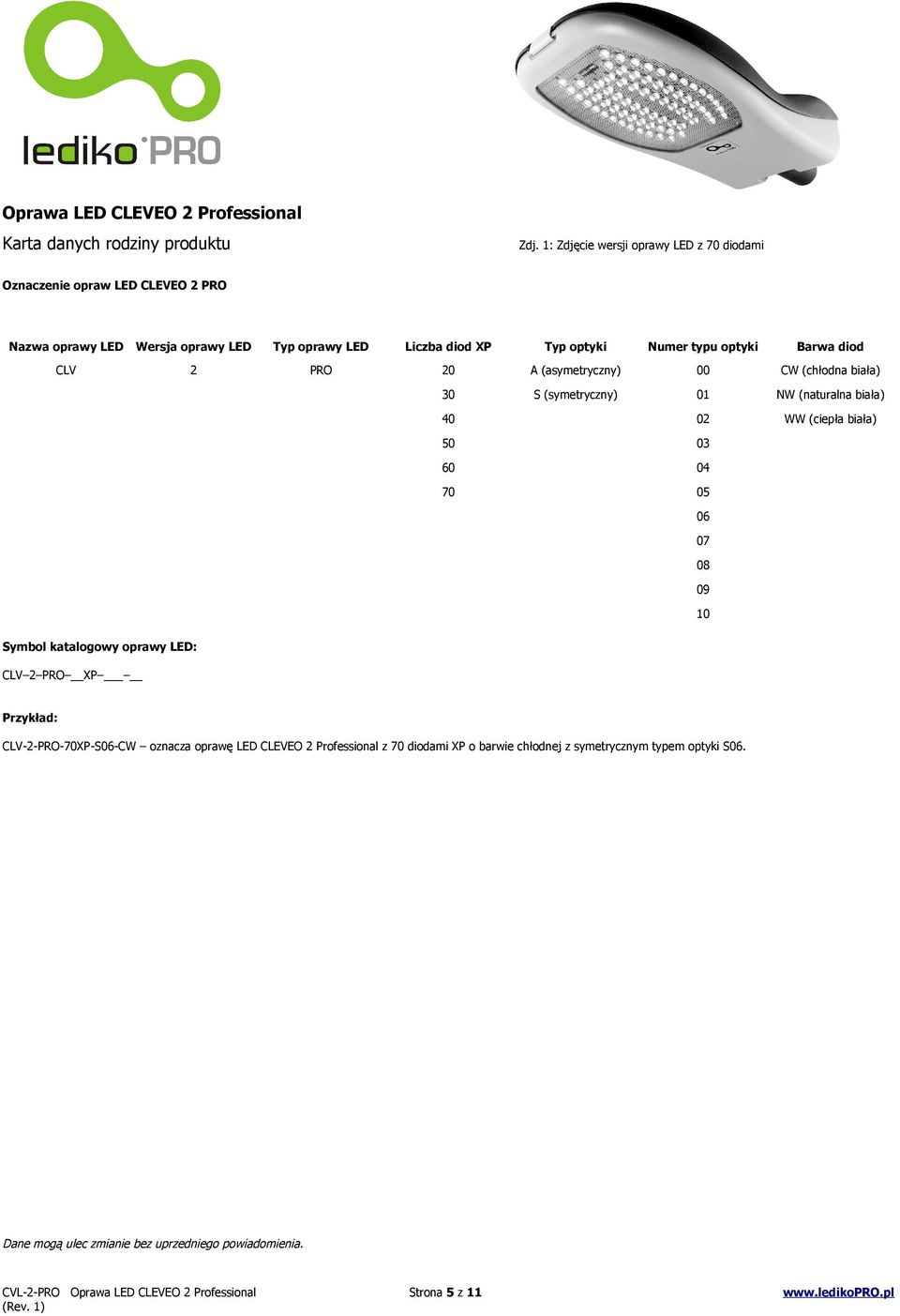

6 Oznaczenie opraw LED CLEVEO 2 PRO Nazwa oprawy LED Wersja oprawy LED Typ oprawy LED Liczba diod XP Typ optyki Numer typu optyki Barwa diod CLV 2 PRO 20 A (asymetryczny) 00 CW (chłodna biała) 30 S (symetryczny) 0 NW (naturalna biała) WW (ciepła biała) Symbol katalogowy oprawy LED: CLV2PRO XP Przykład: CLV-2-PRO-70XP-S06-CW oznacza oprawę LED CLEVEO 2 Professional z 70 diodami XP o barwie chłodnej z symetrycznym typem optyki S06. Dane mogą ulec zmianie bez uprzedniego powiadomienia. Strona 5 z

7 (CLV-2-PRO-70XP) Rozkład soczewek w wersji oprawy LED CLV-2-PRO-70XP Strumień świetlny Symbol oprawy LED Temperatura barwowa Wyjściowy strumień świetlny przy mocy nominalnej CLV-2-PRO-70XP-CW 6500 K 7200 lm CLV-2-PRO-70XP-NW 4500 K 6700 lm CLV-2-PRO-70XP-WW 3500 K 5900 lm Moc pobierana Moc nominalna (350 ma / LED) 82 W Moc maksymalna (500 ma / LED) 5 W 70 diod LED XLamp XP (CREE) Waga oprawy LED 9,8 kg 0,6 kg Regulacja strumienia świetlnego 20% 00% Typowe zastosowania: - oświetlenie dróg i ulic - oświetlenie parkingów Φ [%] - oświetlenie stref przemysłowych 80% 60% 40% 20% 0% P [W] Zależność względnego strumienia świetlnego (Ф) od mocy (P), gdzie 00% odpowiada wartości wyjściowego strumienia świetlnego przy mocy nominalnej. zakresie odbiegać od wartości przedstawionych w tabeli. W tabeli zostały przedstawione wartości maksymalnego strumienia świetlnego po uwzględnieniu strat. Strona 6 z

8 (CLV-2-PRO-60XP) Rozkład soczewek w wersji oprawy LED CLV-2-PRO-60XP Strumień świetlny Symbol oprawy LED Temperatura barwowa Wyjściowy strumień przy mocy nominalnej CLV-2-PRO-60XP-CW 6500 K 6200 lm CLV-2-PRO-60XP-NW 4500 K 5800 lm CLV-2-PRO-60XP-WW 3500 K 500 lm Moc pobierana Moc nominalna (350 ma / LED) 7 W Moc maksymalna (500 ma / LED) 00 W 60 diod LED XLamp XP (CREE) Waga oprawy LED 9,8 kg 0,6 kg Regulacja strumienia świetlnego 20% Typowe zastosowania: 00% - oświetlenie dróg i ulic 80% - oświetlenie parkingów Ф [%] - oświetlenie stref przemysłowych, handlowych, mieszkalnych 60% 40% 20% 0% P [W] Zależność względnego strumienia świetlnego (Ф) od mocy (P), gdzie 00% odpowiada wartości wyjściowego strumienia świetlnego przy mocy nominalnej. zakresie odbiegać od wartości przedstawionych w tabeli. W tabeli zostały przedstawione wartości maksymalnego strumienia świetlnego po uwzględnieniu strat. Strona 7 z

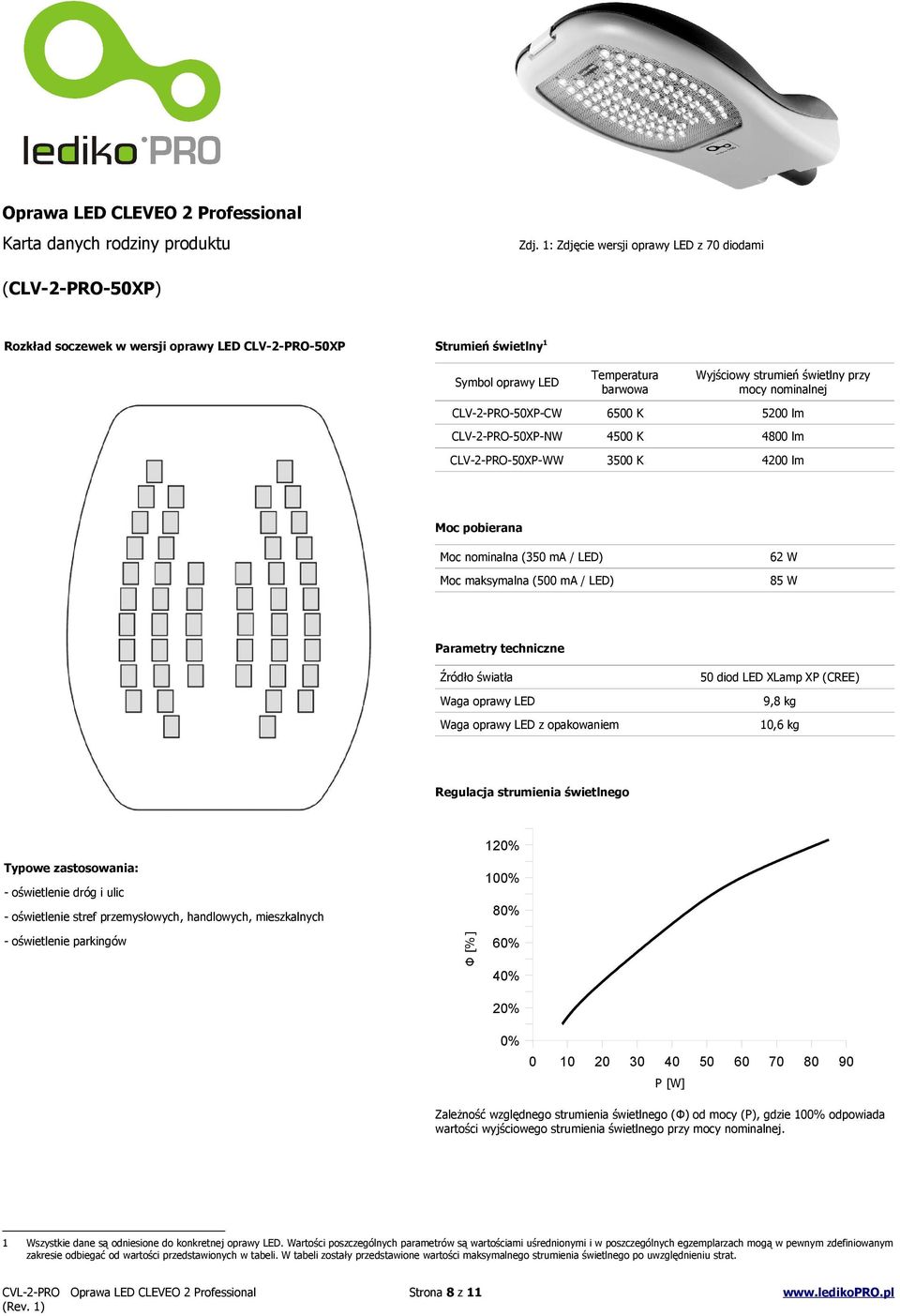

9 (CLV-2-PRO-50XP) Rozkład soczewek w wersji oprawy LED CLV-2-PRO-50XP Strumień świetlny Symbol oprawy LED Temperatura barwowa Wyjściowy strumień świetlny przy mocy nominalnej CLV-2-PRO-50XP-CW 6500 K 5200 lm CLV-2-PRO-50XP-NW 4500 K 4800 lm CLV-2-PRO-50XP-WW 3500 K 4200 lm Moc pobierana Moc nominalna (350 ma / LED) 62 W Moc maksymalna (500 ma / LED) 85 W 50 diod LED XLamp XP (CREE) Waga oprawy LED 9,8 kg 0,6 kg Regulacja strumienia świetlnego 20% Typowe zastosowania: 00% - oświetlenie dróg i ulic 80% - oświetlenie parkingów Ф [%] - oświetlenie stref przemysłowych, handlowych, mieszkalnych 60% 40% 20% 0% P [W] Zależność względnego strumienia świetlnego (Ф) od mocy (P), gdzie 00% odpowiada wartości wyjściowego strumienia świetlnego przy mocy nominalnej. zakresie odbiegać od wartości przedstawionych w tabeli. W tabeli zostały przedstawione wartości maksymalnego strumienia świetlnego po uwzględnieniu strat. Strona 8 z

10 (CLV-2-PRO-40XP) Rozkład soczewek w wersji oprawy LED CLV-2-PRO-40XP Strumień świetlny Symbol oprawy LED Temperatura barwowa Wyjściowy strumień świetlny przy mocy nominalnej CLV-2-PRO-40XP-CW 6500 K 400 lm CLV-2-PRO-40XP-NW 4500 K 3800 lm CLV-2-PRO-40XP-WW 3500 K 3400 lm Moc pobierana Moc nominalna (350 ma / LED) 5 W Moc maksymalna (500 ma / LED) 70 W 40 diod LED XLamp XP (CREE) Waga oprawy LED 8,7 kg 9,5 kg Regulacja strumienia świetlnego 20% Typowe zastosowania: 00% - oświetlenie chodników i ścieżek rowerowych 80% - oświetlenie parków Ф [%] - oświetlenie dróg i ulic z niskim poziomem natężenia ruchu 60% 40% Oprawa LED rekomendowana do zasilania akumulatorowego (panele słoneczne, turbiny wiatrowe). 20% 0% P [W] Zależność względnego strumienia świetlnego (Ф) od mocy (P), gdzie 00% odpowiada wartości wyjściowego strumienia świetlnego przy mocy nominalnej. zakresie odbiegać od wartości przedstawionych w tabeli. W tabeli zostały przedstawione wartości maksymalnego strumienia świetlnego po uwzględnieniu strat. Strona 9 z

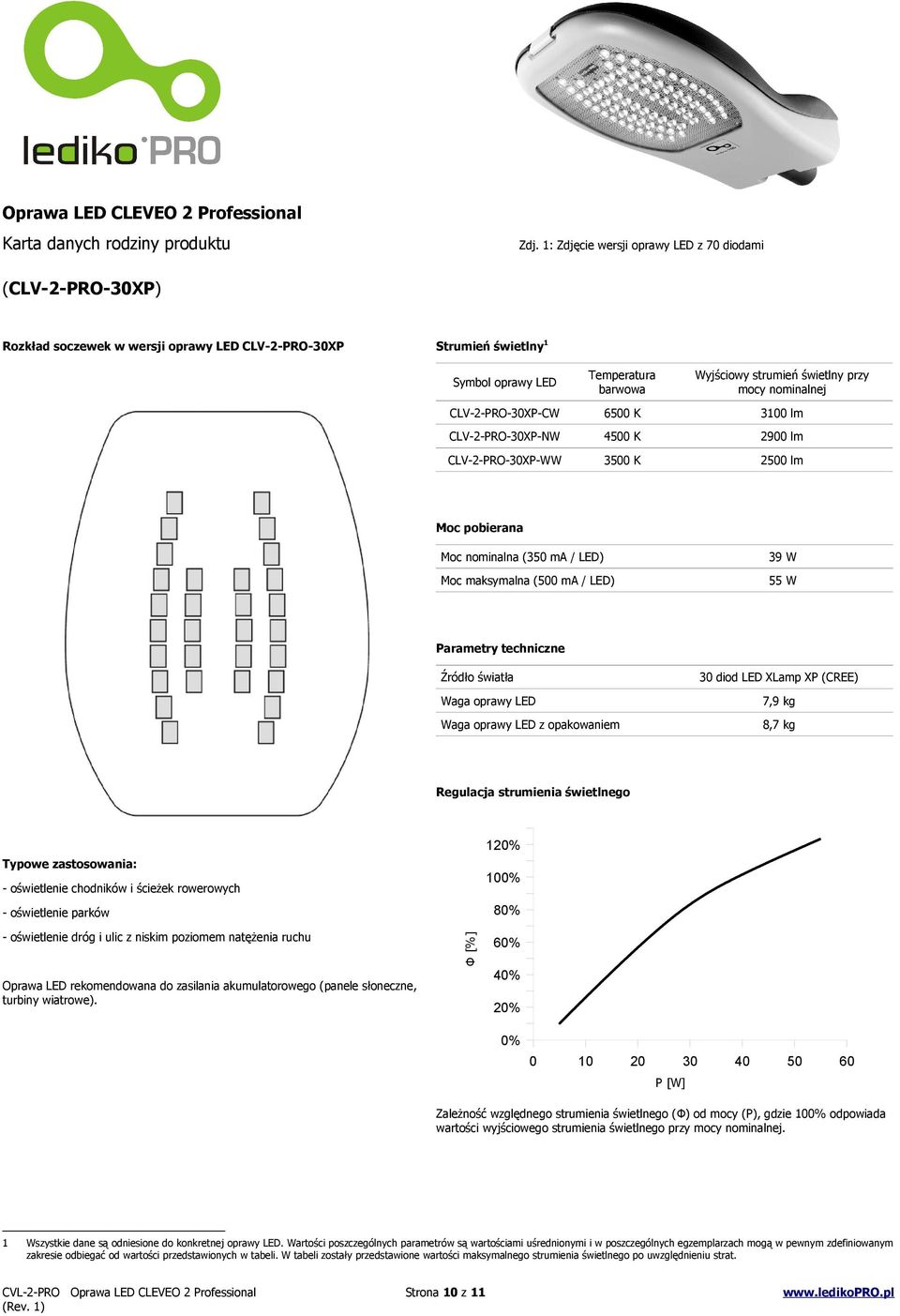

11 (CLV-2-PRO-30XP) Rozkład soczewek w wersji oprawy LED CLV-2-PRO-30XP Strumień świetlny Symbol oprawy LED Temperatura barwowa Wyjściowy strumień świetlny przy mocy nominalnej CLV-2-PRO-30XP-CW 6500 K 300 lm CLV-2-PRO-30XP-NW 4500 K 2900 lm CLV-2-PRO-30XP-WW 3500 K 2500 lm Moc pobierana Moc nominalna (350 ma / LED) 39 W Moc maksymalna (500 ma / LED) 55 W 30 diod LED XLamp XP (CREE) Waga oprawy LED 7,9 kg 8,7 kg Regulacja strumienia świetlnego 20% Typowe zastosowania: 00% - oświetlenie chodników i ścieżek rowerowych 80% - oświetlenie parków Ф [%] - oświetlenie dróg i ulic z niskim poziomem natężenia ruchu 60% 40% Oprawa LED rekomendowana do zasilania akumulatorowego (panele słoneczne, turbiny wiatrowe). 20% 0% P [W] Zależność względnego strumienia świetlnego (Ф) od mocy (P), gdzie 00% odpowiada wartości wyjściowego strumienia świetlnego przy mocy nominalnej. zakresie odbiegać od wartości przedstawionych w tabeli. W tabeli zostały przedstawione wartości maksymalnego strumienia świetlnego po uwzględnieniu strat. Strona 0 z

12 (CLV-2-PRO-20XP) Rozkład soczewek w wersji oprawy LED CLV-2-PRO-20XP Strumień świetlny Symbol oprawy LED Temperatura barwowa Wyjściowy strumień świetlny przy mocy nominalnej CLV-2-PRO-20XP-CW 6500 K 200 lm CLV-2-PRO-20XP-NW 4500 K 900 lm CLV-2-PRO-20XP-WW 3500 K 700 lm Moc pobierana Moc nominalna (350 ma / LED) 28 W Moc maksymalna (500 ma / LED) 40 W 20 diod LED XLamp XP (CREE) Waga oprawy LED 6,2 kg 7 kg Regulacja strumienia świetlnego 20% Typowe zastosowania: 00% - oświetlenie chodników i ścieżek rowerowych 80% Oprawa LED rekomendowana do zasilania akumulatorowego (panele słoneczne, turbiny wiatrowe). Ф [%] - oświetlenie parków 60% 40% 20% 0% P [W] Zależność względnego strumienia świetlnego (Ф) od mocy (P), gdzie 00% odpowiada wartości wyjściowego strumienia świetlnego przy mocy nominalnej. zakresie odbiegać od wartości przedstawionych w tabeli. W tabeli zostały przedstawione wartości maksymalnego strumienia świetlnego po uwzględnieniu strat. Strona z

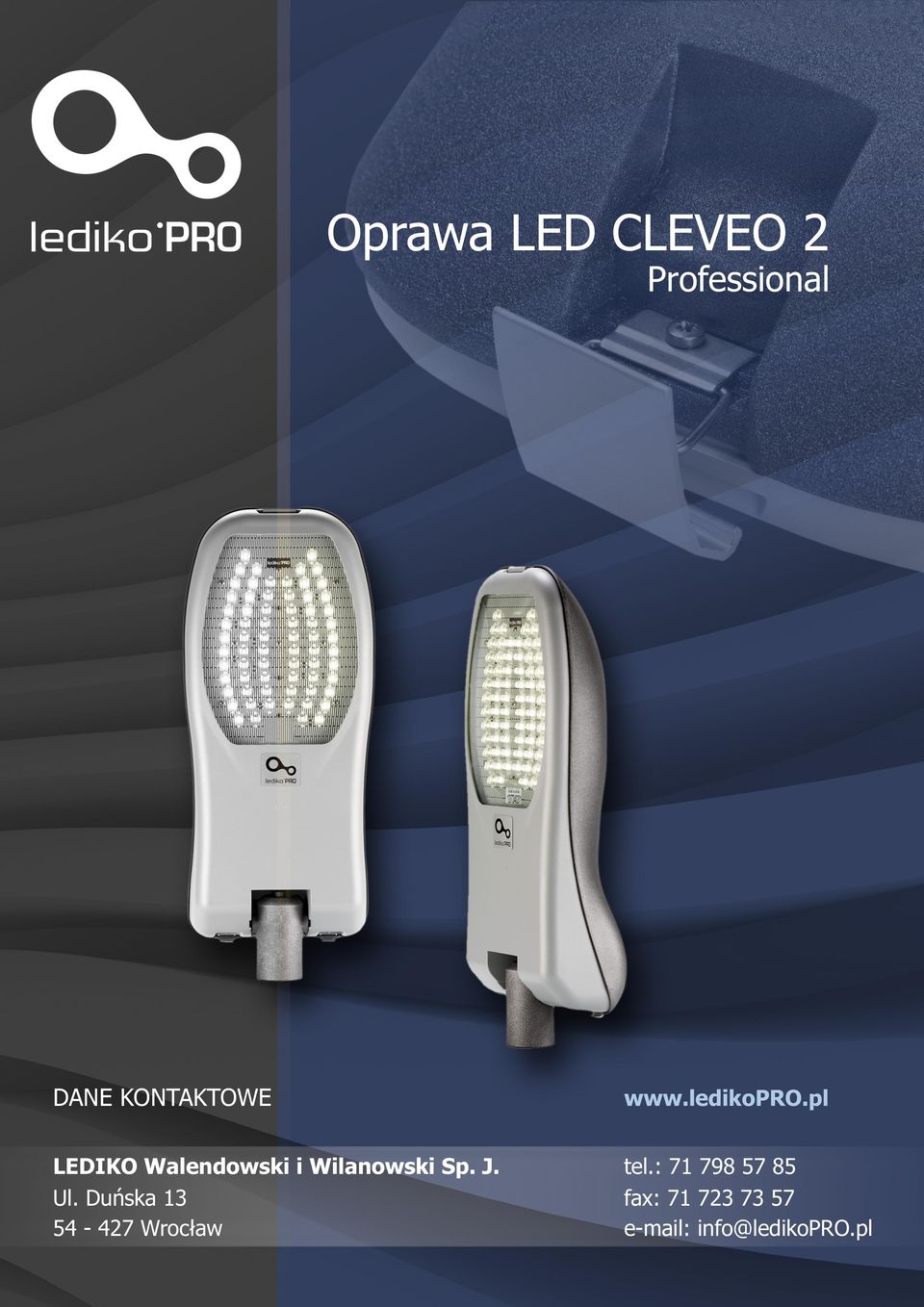

13 Oprawa LED CLEVEO 2 Professional DANE KONTAKTOWE LEDIKO Walendowski i Wilanowski Sp. J. Ul. Duńska Wrocław tel.: fax: info@ledikopro.pl
