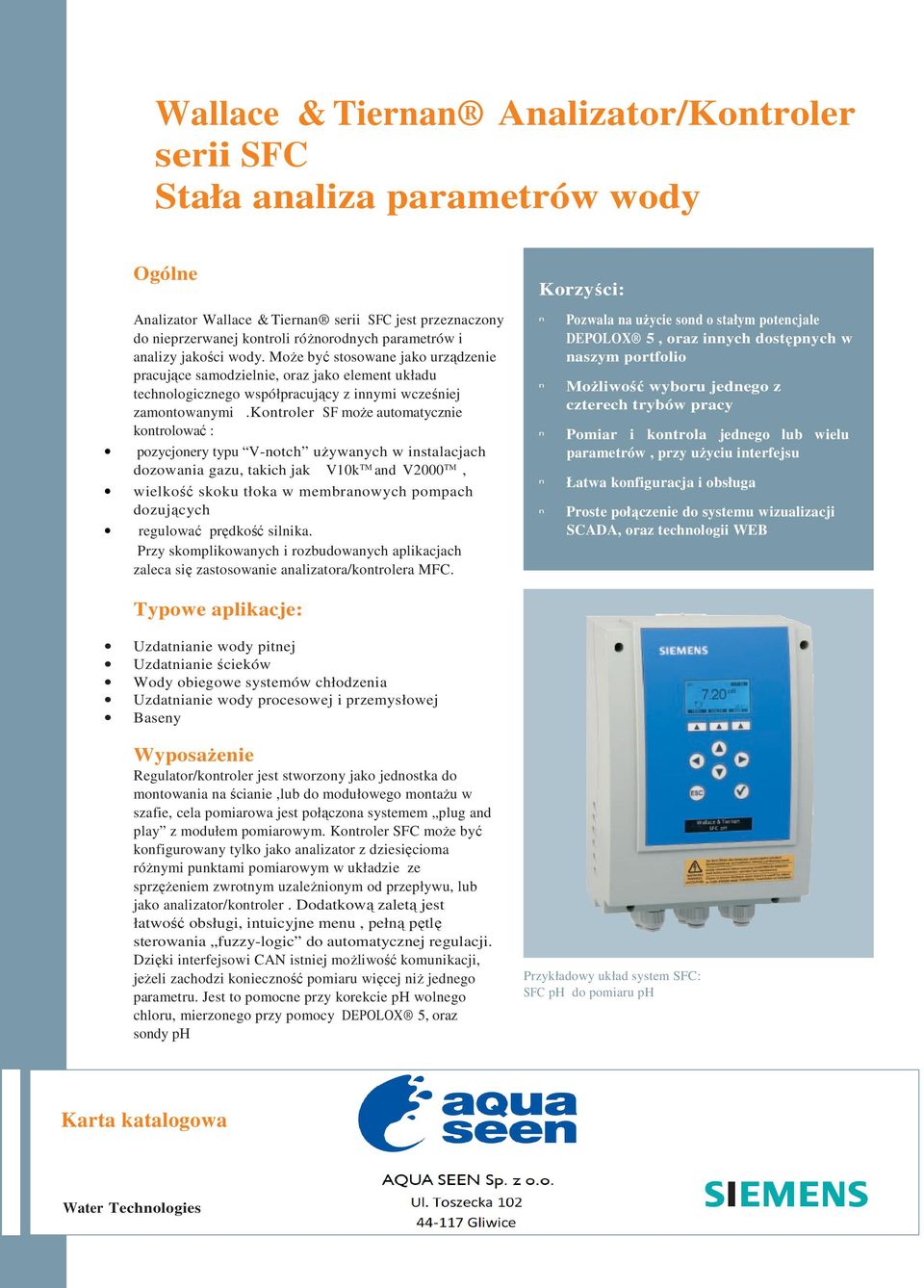

1 Wallace & Tiera Aalizator/Kotroler serii SFC Stała aaliza parametrów wody Ogóle Aalizator Wallace & Tiera serii SFC jest przezaczoy do ieprzerwaej kotroli róŝorodych parametrów i aalizy jakości wody. MoŜe być stosowae jako urządzeie pracujące samodzielie, oraz jako elemet układu techologiczego współpracujący z iymi wcześiej zamotowaymi.kotroler SF moŝe automatyczie kotrolować : pozycjoery typu V-otch uŝywaych w istalacjach dozowaia gazu, takich jak V10k TM ad V2000 TM, wielkość skoku tłoka w membraowych pompach dozujących regulować prędkość silika. Przy skomplikowaych i rozbudowaych aplikacjach zaleca się zastosowaie aalizatora/kotrolera MFC. Korzyści: Pozwala a uŝycie sod o stałym potecjale DEPOLOX 5, oraz iych dostępych w aszym portfolio MoŜliwość wyboru jedego z czterech trybów pracy Pomiar i kotrola jedego lub wielu parametrów, przy uŝyciu iterfejsu Łatwa kofiguracja i obsługa Proste połączeie do systemu wizualizacji SCADA, oraz techologii WEB Typowe aplikacje: Uzdatiaie wody pitej Uzdatiaie ścieków Wody obiegowe systemów chłodzeia Uzdatiaie wody procesowej i przemysłowej Basey WyposaŜeie Regulator/kotroler jest stworzoy jako jedostka do motowaia a ściaie,lub do modułowego motaŝu w szafie, cela pomiarowa jest połączoa systemem plug ad play z modułem pomiarowym. Kotroler SFC moŝe być kofiguroway tylko jako aalizator z dziesięcioma róŝymi puktami pomiarowym w układzie ze sprzęŝeiem zwrotym uzaleŝioym od przepływu, lub jako aalizator/kotroler. Dodatkową zaletą jest łatwość obsługi, ituicyje meu, pełą pętlę sterowaia fuzzy-logic do automatyczej regulacji. Dzięki iterfejsowi CAN istiej moŝliwość komuikacji, jeŝeli zachodzi koieczość pomiaru więcej iŝ jedego parametru. Jest to pomoce przy korekcie ph wolego chloru, mierzoego przy pomocy DEPOLOX 5, oraz sody ph Przykładowy układ system SFC: SFC ph do pomiaru ph Karta katalogowa Water Techologies

2 MoŜliwe podłączeia systemu SFC Przepływ proporcjoaly (SFC SC) Kotrola pomiaru z zewętrzym pomiarem (ma) SFC PC Pomiar ze sprzęŝeiem zwrotym (z współpracującym modułem pomiarowym) Pomiar z kotrolą przepływu (z współpracującym modułem kotroli przepływu)

3 Posiadae fukcje w zaleŝości od kofiguracji: SFC SFC SFC SC SFC PC z współpracującym modułem pomiarowym z współpracującym modułem kotroli przepływu Zewętrzy pukt adąŝy (dla układu zamkiętego ze sprzęŝeiem zwrotym) - Zewętrzy współczyik dozowaia (dla przepływu proporcjoalie kotrolowaego ) - - Wejście temperaturowe - - Wejście sprzęŝeia zwrotego Wejścia cyfrowe Wyjście 4-20 ma Wyjście przekaźikowe Iterfejs RS 232 Podłączeie modułu fieldbus - Iterfejs RS Sesor CAN/ magistrala - Czytik kart SD -

4 Dostępe sody pomiarowe: Chlor woly (DEPOLOX 5, Micro/2000 & Membrae) Chlor całkowity (Micro/2000 & Membrae) Dwutleek chloru (DEPOLOX 5, Micro/2000 & Membrae) Ozo (DEPOLOX 5, Micro/2000 & Membrae) Nadmagaia potasu (DEPOLOX 5 & Micro/2000 ) ph Redox (ORP) Przewodość Fluorki Temperatura Siarczy chloru (Deox/2000 ) Soda z pojedyczym wyjściem prądowym Rodzaj stosowaej aplikacji,oraz jakość wody jest główym wyzaczikiem jaki moduł pomiarowy zostaie zastosoway. Moduł pomiarowy DEPOLOX 5 uŝywa elektrod o stałym potecjale, pozwala to a szybką reakcję przy pomiarze chloru w stacjach uzdatiaia wody. Stosujemy hydromechaiczy system czyszczeia sod. (Po więcej iformacji a temat modułu pomiarowego prosimy odieść się do umeru WT PS.) Moduły pomiarowe Micro/2000 oaz Deox/2000 rówieŝ uŝywają elektrod o stałym potecjale, oraz są czyszczoe przy pomocy system hydromechaiczego. Micro/2000 i Deox/2000 moduły pomiarowe mogą być uŝywae tylko w wodzie o bardzo dobrej jakości, oraz bez zaieczyszczeń stałych. Micro/2000 moduł oferuje zakres pomiarowy przy chlorze poiŝej 1ppm. Moduł Deox/2000 moŝe ulec ziszczeiu przy kotakcie z chemikaliami a bazie chloru. (Po więcej iformacji a temat modułu pomiarowego prosimy odieść się do umeru WT PS i WT PS.) Membraowe moduły pomiarowe wykorzystują elektrodę okrytą membraą z celka pomiarowa VariaSes TM. Tego typu sesory charakteryzują się duŝo większą zwłoką, czyli dłuŝszy jest czas reakcji a zmiaę poziomu mierzoego parametru (Po więcej iformacji a temat modułu pomiarowego prosimy odieść się do umeru WT do 008.PS.) Opcje kotroli Obydwa układy przepływu proporcjoalego z kotrolą obiegu są dostępy w połączeiu z SFC. Opcje dostępe powiy być skosultowae i sprecyzowae przy składaiu zamówieia. Oferujemy szeroki zasięg wersji SFC w zaleŝości od potrzeb klieta Pętla sterowaia fuzzy-logic, która była oferowaa wcześiej przez firmę Wallace & Tiera w kotrolerach proces ów PCU,obecie jest zitegrowaa z systemem SFC PC. JeŜeli system pomiarowy posiada opcjoalie zitegroway kotroler,moŝe być uŝyway jako korekcja od zadaego zewętrzie puktu docelowego (rówieŝ w układzie ze sprzęŝeiem zwrotym w obiegu zamkiętym).w zaleŝości od układu SFC moŝe być uŝyway do sterowaia: pozycjoerem chloratora V10k, pompami dozującymi,lub falowikami silików. RówieŜ iterfejs CAN moŝe być uŝyway do sterowaia urządzeiami dozującymi Dzięki układowi z przepływem proporcjoalym SFC SC moŝe kotrolować poziom chemikaliów zawartych w wodzie procesowej lub iych przemysłowych układach. Dawka jaka ma być dozowaa jest kotrolowaa automatyczie i odiesioa,a podstawie zmierzoego sygału, p: z zewętrzego przepływomierza,lub w zaleŝości od zadaego współczyika. W układzie ze sprzęŝeiem zwrotym o charakterze ieliiowym, dawki są ustalae a podstawie 11 puktach kalibracyjym ( liearyzacja). Aby zasięgąć więcej techiczych iformacji prosimy o zapozaie się z odpowiedią dokumetacją. Dla przepływu proporcjoalego dostępa jest karta produktu SFC SC, oraz dla kotrolera SFC PC. Dodatkowe fukcje Iterfejs CAN umoŝliwia proste rozszerzeie o koleje kotrolery połączoe ze sobą. UmoŜliwia o rówieŝ przeprowadzeie pomiaru zawartości chloru z kompesacją ph. Port komuikacyjy słuŝy do wprowadzeia kotrolera w systemy takie jak PROFIBUS DP,lub Modbus. Czytik kart SD umoŝliwia zapisywaie daych z ostatich trzydziestu di dla dwóch kaałów, jak rówieŝ przeprowadzeie utworzeie kopii zapasowej systemu. Wykres posiada pamięć ostatich 30 di z moŝliwością zapisu a karcie SD

5 Dae techicze SFC moduł elektroiki Wyświetlacz: Wyświetlacz graficzy, rozdzielczość 128 x 64 pikseli, z podświetleiem LCD Wejścia pomiarowe: 1 x wejście wartości mierzoej (galwaiczie izolowae 50 V względem ziemi) dla kart pomiarowych w systemie plug-i (ie dla SFC SC): 3-elektrodowa cela pomiarowa do pomiaru chloru, ozou, dwutleku chloru i admagaiau potasu przy pomocy modułu DEPOLOX Czujiki membraowe do pomiaru chloru całkowitego (TC1/TC1-S), chloru wolego(fc1), dwutleku chloru(cd7), ozou (OZ7) Moduły Micro/2000 i Deox/2000 Wartość ph Napięcie Redox (ORP) Fluorki Przewodość Wejścia ma/v 1 x ma wejście dla przepływomierz 0 20 ma/4 20 ma 1 x ma wejście dla zewętrzego puktu odiesieia,lub współczyika 0 20 ma/4 20 ma (ie dla SFC SC) 1 x wejście temperaturowe PT 1000 (0 50 C) z czujikiem awarii wyświetlacza (ie dla SFC SC/SFC PC) 1 x wejście sprzęŝeia zwrotego dla serwoapędu pozycjoera (1 kω, 5 kω, ma, V) Wejścia cyfrowe: 2 x (< 100 Ω) zatrzymaie kotrolera, kotroli przepływu Wyjście przekaźikowe: 4 x wybierale dwu-pozycyje przełącziki dla moitorowaia procesu ; SFC SC: 2 alarm/styki kotrole Wyjście ma : Iterfejsy: 1 x ma wyjście do pomiaru,lub kotroli wyjścia (swobodie kofigurowale) Wejście 0/4 20 ma Dokładość< 0.5 % FS ObciąŜeie 500 Ω Maksymale wahaia temperatury. 0.2 % / 10 C Izolowae elektryczie do50 V w stosuku do ziemi 1 x RS 485 do podłączeia ChemWeb-Server, OPC-Server Data Access V2.0, CMS software 3.0, SECO-S7 (ie dla SFC SC). RS 485 iterfejs jest izoloway elektryczie do 50 V w stosuku do ziemi 1 x CAN iterfejs do kotroli dozowików, wskazań zewętrzych wielkości, oraz modułu komuikacyjego (ie dla SFC SC) 1 x slot do podłączeia fieldbus (ie dla SFC SC) 1 x RS 232 dla aktualizacji oprogramowaia (ie izolowae elektryczie) Karta pamięci: 1 x slot a karty SD (ie dla SFC SC) Zasilaie: V AC ± 10 %, Hz, 30 VA 24 V DC ± 20 %, 30W Stopień ochroy: IP 66 Certyfikaty : CE, EMC-EN LUD-EN UL listed/csa certified Temperatura pracy: 0 50 C ( F) (ie araŝać a działaie promiei słoeczych) Temperatura przechowywaia: -20 to +70 C ( F) Wymiary: Waga: 185 x 265 x 145 mm około 2.5 kg
