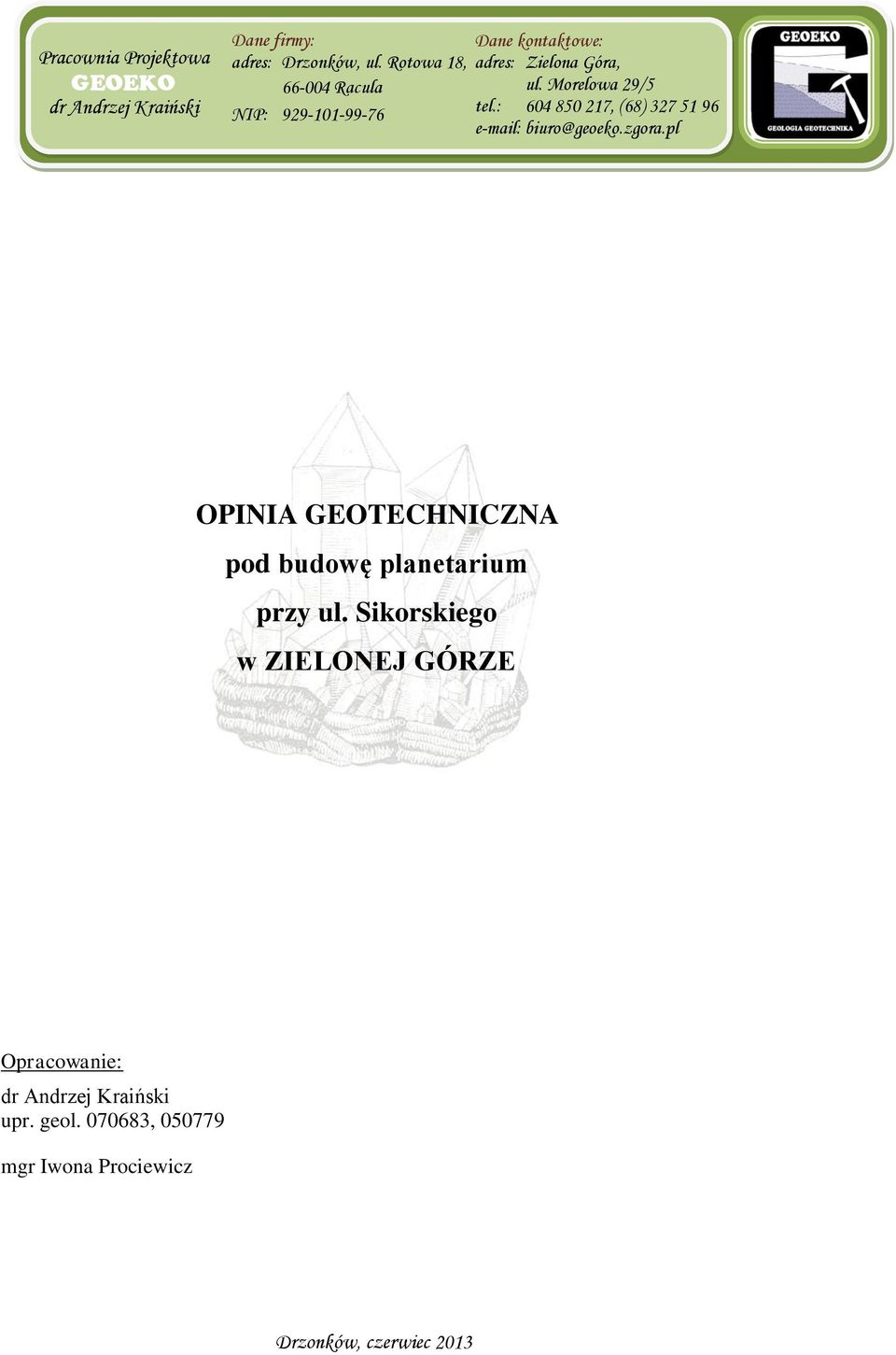

1 Pracownia Projektowa GEOEKO dr Andrzej Kraiński P Dane firmy: Dane kontaktowe: adres: Drzonków, ul. Rotowa 18, adres: Zielona Góra, Racula ul. Morelowa 29/5 NIP: tel.: , (68) biuro@geoeko.zgora.pl OPINIA GEOTECHNICZNA pod budowę planetarium przy ul. Sikorskiego w ZIELONEJ GÓRZE Opracowanie: dr Andrzej Kraiński upr. geol , mgr Iwona Prociewicz Drzonków, czerwiec 2013

2 SPIS TREŚCI 1. Wstęp 2. Ustalenie kategorii geotechnicznej 3. Środowisko geograficzne 4. Opis budowy geologicznej 5. Charakterystyka warunków hydrogeologicznych 6. Charakterystyka warunków geotechnicznych 7. Wnioski SPIS ZAŁĄCZNIKÓW 1. Mapa dokumentacyjna 2. Karty otworów geotechnicznych (2.1, 2.2) i odkrywka fundamentu (2.3) 3. Przekrój geotechniczny 4. Zestawienie parametrów geotechnicznych 5. Objaśnienia symboli i znaków 2

3 1. Wstęp W związku z projektowaną budową planetarium zachodzi potrzeba oceny warunków geotechnicznych. W tym celu wykonano przede wszystkim: 2 otwory badawcze (sonda z próbnikiem przelotowym DN mm) do głębokości 6,0 m p.p.t., badania makroskopowe, obserwacje obecności wody podziemnej w otworach, pobór próbek gruntu do badań laboratoryjnych, niezbędne badania laboratoryjne, rzędne terenu przyjęto wg mapy w skali 1:500, lokalizację otworów geotechnicznych pokazano na mapie w skali 1:500 (zał.1), wyniki prac i badań zestawiono w formie prezentowanej, która obejmuje tekst wraz z załącznikami, zakres badań (lokalizację otworów oraz ich głębokość) ustalono z Projektantem. Charakter opracowania jest zgodny z założeniami ustawy Prawo budowlane z dnia 7 lipca 1994 (z późniejszymi zmianami), Dz. U. Nr 89, poz. 414 oraz z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych, Dz. U poz również: W prezentowanym opracowaniu wykorzystano, oprócz wykazu na stronie 4 tekstu, dostępne materiały archiwalne geotechniczne, dostępne materiały archiwalne geologiczne, mapy specjalistyczne, w tym geologiczne, hydrogeologiczne, geologiczno - inżynierskie, morfologiczne i hydrograficzne, roczniki hydrologiczne stanów wody podziemnej. 3

4 WYKAZ WYKORZYSTANYCH MATERIAŁÓW POMOCNICZYCH PN-B Geotechnika. Dokumentowanie geotechniczne PN-B Geotechnika. Terminologia podstawowa, symbole literowe i jednostki miar. PN-B Geotechnika. Roboty ziemne. PN-B Geotechnika. Badania polowe. PN-EN : EUROKOD 7: Projektowanie geotechniczne część 1: Zasady ogólne. PN-EN : EUROKOD 7: projektowanie geotechniczne część 2: Rozpoznanie i badanie podłoża gruntowego. Dembicki E. (red.) 1987 Fundamentowanie, 2 tomy. Arkady, Warszawa. Grabowski Z., Pisarczyk S., Obrycki M Fundamentowanie. Politechnika Warszawska. Kostrzewski W Mechanika gruntów. Parametry geotechniczne gruntów budowlanych oraz metody ich wyznaczania. PWN. Warszawa. Kotowski J., Kraiński A Geologia inżynierska. Sporządzanie dokumentacji geologiczno - inżynierskiej. Zielona Góra. Kowalski W. C Geologia inżynierska. Wydawnictwa geologiczne. Warszawa. Myślińska E Laboratoryjne badania gruntów. PWN. Warszawa. Pisarczyk S Gruntoznawstwo inżynierskie. PWN. Warszawa. Puła O., Rybak C., Sarniak W Fundamentowanie. Projektowanie posadowień. Wrocław. Wiłun Z Zarys geotechniki. WKŁ. Warszawa. Wysokiński L., Kotlicki W., Godlewski T projektowanie geotechniczne według Eurokodu 7, ITB Warszawa. 4

5 2. Ustalenie kategorii geotechnicznej Kategorię geotechniczną dla obiektu budowlanego ustala się w oparciu o dwa kryteria, tj.: charakterystykę obiektu, warunki gruntowe. Projektowanym obiektem jest planetarium. Warunki podłoża należy zaliczyć do złożonych. Wynika to z: występowania gruntów niejednorodnych pod względem litologicznym, występowania gruntów niejednorodnych pod względem genetycznym, występowania wody podziemnej. Powyższe przesłanki pozwalają na zaliczenie projektowanego obiektu do II KATEGORII GEOTECHNICZNEJ. Uwzględniono przy tym zalecenia wynikające z: 1. Polska Norma PN-B Geotechnika. Dokumentowanie geotechniczne. Zasady ogólne. 2. ENV EUROCODE 7 Projektowanie geotechniczne. Zasady ogólne. 3. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych, Dz. U poz Środowisko geograficzne Badaniami objęto fragment terenu położony w centralnej części Zielonej Góry, przy ulicy Sikorskiego (w bezpośrednim sąsiedztwie dawnego kina Wenus). Pod względem geomorfologicznym jest to północny skłon Wału Zielonogórskiego (nr w podziale J. Kondrackiego), będącego fragmentem Wzniesień Zielonogórskich. Wał Zielonogórski stanowi zaburzoną glacitektonicznie morenę czołową zlodowacenia warty. Na badanym obszarze nie występują cieki wodne. Leży on w granicach rzędnych m n.p.m. 4. Opis budowy geologicznej Budowa geologiczna została rozpoznana do głębokości 6,0 m p.p.t. Stwierdzono występowanie osadów czwartorzędowych oraz trzeciorzędowych. Trzeciorzęd występuje w najgłębszej części profilu geologicznego i jest reprezentowany przez gliny pylaste o genezie jeziornej. 5

6 W stropie glin występują czwartorzędowe wodnolodowcowe piaski średnie oraz lokalnie piaski drobne. Bezpośrednio od powierzchni terenu do głębokości 1,2 ponad 3 m zalegają nasypy niebudowlane gruzowe Budowę geologiczną zaprezentowano na załączonych kartach otworów oraz na przekroju geotechnicznym (zał. 2 i 3). 5. Charakterystyka warunków hydrogeologicznych Woda gruntowa o swobodnym lustrze występuje na głębokości 3,3 4,0 m p.p.t. z bardzo dużym spadkiem na północ. W otworach archiwalnych do głębokości 6 m p.p.t. nie stwierdzono wody. Stan obecny jest stanem wysokim związanym z intensywnymi opadami deszczu przed i w czasie badań terenowych. 6. Charakterystyka warunków geotechnicznych Zgodnie z wynikami prac i badań oraz wymogami norm i literatury, występujące w podłożu grunty zaliczono do trzech warstw geotechnicznych, tj.: WARSTWA I zbudowana z nasypów niebudowlanych gruzowych, są to grunty nienośne, które nie mogą występować poniżej poziomu posadowienia, WARSTWA II stanowią ją wodnolodowcowe piaski średnie (i lokalnie piaski drobne), są to grunty w stanie średniozagęszczonym, o stopniu zagęszczenia I D = 0,5, WARSTWA III zaliczono do niej jeziorne trzeciorzędowe gliny pylaste w stanie twardoplastycznym, o stopniu plastyczności około I L = 0,1, symbol dla gruntów spoistych B, grunt normalnie skonsolidowany (NC). Posadowienie stopy w odkrywce A poniżej 3 m p.p.t., z uwagi na osypywanie się ścian wykopu (grunt warstwy I) zaniechano dalszych badań. Wynikać z tego może, że stopy posadowione są na gruntach warstwy II, być może na różnych głębokościach. Pozostałe wartości parametrów geotechnicznych gruntów podano na zał. 4. Wynikają one z korelacji podanych w normach i literaturze. 7. Wnioski 7.1. W analizowanym podłożu występują następujące grunty: WARSTWA I grunty nasypowe, 6

7 WARSTWA II grunty niespoiste w stanie średniozagęszczonym, WARSTWA III grunty spoiste w stanie twardoplastycznym Woda gruntowa: w okresie badań 3,3 4,0 m p.p.t. (stan wysoki intensywne opady), spadek w kierunku północnym Podane warunki geotechniczne są generalnie zgodne z danymi archiwalnymi oraz literaturą. 7

8 I 1 A 2 I temat: I A odkrywka fundamentu A otwory geotechniczne Opinia geotechniczna ZIELONA GÓRA ul. Sikorskiego treść załącznika: I Mapa dokumentacyjna przekrój geotechniczny nr zał.: skala: 1 1:500 data: czerwiec 2013 opracowanie: mgr Iwona Prociewicz

9 Pracownia Projektowa GEOEKO Andrzej Kraiński Drzonków, ul. Rotowa 18, Racula, tel Załącznik nr: 2.1 Karta dokumentacyjna otworu nr 1 Temat: ZIELONA GÓRA ul. Sikorskiego Adres: Rzędna: 141,80 m n.p.m. X: Y: Data wykonania: Sporządził(a): mgr Iwona Prociewicz Sprawdził(a): Proba Poziom wody Głębokość(m) Miąższość Profil litolog. Opis gruntu Wilgotność Wałeczki IL(n) gr.spoiste ID(n) gr.sypkie Sonda dynamiczna SD10 1,2 Nasyp niebudowlany, gruzowy, w 1 2 1,8 Piasek drobny, w 3 w 4,00 4 2,5 Piasek średni, 5 m 0,5 Glina pylasta, w Głębokość: 6,0

10 Pracownia Projektowa GEOEKO Andrzej Kraiński Drzonków, ul. Rotowa 18, Racula, tel Załącznik nr: 2.2 Karta dokumentacyjna otworu nr 2 Temat: ZIELONA GÓRA ul. Sikorskiego Adres: Rzędna: 142,60 m n.p.m. X: Y: Data wykonania: Sporządził(a): mgr Iwona Prociewicz Sprawdził(a): Proba Poziom wody Głębokość(m) Miąższość Profil litolog. Opis gruntu Wilgotność Wałeczki IL(n) gr.spoiste ID(n) gr.sypkie Sonda dynamiczna SD10 1 2,0 Nasyp niebudowlany, gruzowy, w 2 w 3, ,6 Piasek średni, m 5 0,4 Glina pylasta, w Głębokość: 6,0

11 Zał. 2.3 KARTA ODKRYWKI FUNDAMENTU nr A Temat: ZIELONA GÓRA ul. Sikorskiego Rzędna terenu: 142,6 m n.p.m. Poziom wody otwór ustab.: suchy Dozór geologiczny: Nadzór geologiczny: Data wykonania: Szkic odkrywki fundamentowej Skala 1:50 Adres obiektu m p.p.t. Charakterystyka obiektu Ilość kondygnacji i rok wybudowania Rodzaj fundamentu i materiał, z którego zbudowano fundament Głębokość posadowienia fundamentu od powierzchni terenu i rzędna Rodzaj i stan gruntu przed fundamentem Rodzaj izolacji poziomej i pionowej Zawilgocenie piwnic Poziom parteru od powierzchni terenu i rzędna Poziom posadzki piwnicy od powierzchni terenu i rzędna Grubość ściany piwnicznej Szerokość odsadzki wewnętrznej Szerokość odsadzki zewnętrznej Uwagi: Badanie makroskopowe gruntu Rodzaj gruntu NN[c] Opis geologiczny i barwa nasyp niebudowlany, gruzowy Zawartość CaCO 3 Wilgotność Ilość wałeczkowań

12 a Q h fg Q p fg Q p Tr temat: treść załącznika: Opinia geotechniczna ZIELONA GÓRA ul. Sikorskiego Przekrój geotechniczny nr zał.: skala: data: 3 1:250 1:100 czerwiec 2013 opracowanie: mgr Iwona Prociewicz

13 TRZECIO- RZĘD CZWARTORZĘD plejstocen holocen Profil stratygraficzno - litologiczny Nr warstwy geotechnicznej Symbol dla gruntu spoistego Stopień zagęszczenia Stopień plastyczności Wilgotność naturalna Gęstość objętościowa Spójność Kąt tarcia wewnętrznego Wytrzymałość na ścinanie Temat: ZIELONA GÓRA ul. Sikorskiego OBJAŚNIENIA GEOLOGICZNE wartość charakterystyczna współczynnik materiałowy ZESTAWIENIE PARAMETRÓW GEOTECHNICZNYCH x (n) γ M PARAMETRY GEOTECHNICZNE Zał. 4 Stan gruntu Edometryczny moduł ściśliwości Moduł odkształcenia Opis litologiczno genetyczno stratygraficzny Symbol gruntu pierwotnej M 0 wtórnej M pierwotnego E 0 wtórnego E w n ρ c u Φ u I d I L [%] [t/m 3 ] [kpa] [ ] [Mpa] [Mpa] [Mpa] [Mpa] [Mpa] nasypy niebudowlane I NN[c] - piaski wodnolodowcowe II Ps - 0, , ,9-1,1 0,9-0,9 0,9-0,9 - - gliny jeziorne III Gπ B - 0,1 20 2, ,1 1,1 0,9 0,9 0,9 0,9-0,9 - - Opracowano: mgr Iwona Prociewicz

14 drobnoziarniste, spoiste drobnoziarniste gruboziarniste kamieniste OBJAŚNIENIA SYMBOLI I ZNAKÓW Grunty nasypowe NB - nasyp budowlany NN - nasyp niekontrolowany Grunty organiczne rodzime H grunt próchniczy 2% < 1 om 5% Nm namuł 5% < 1 om 30% T torf 30% < 1 om cb węgiel brunatny Grunty mineralne rodzime (nieskaliste) KW - zwietrzelina KWg - zwietrzelina gliniasta KR - rumosz KRg - rumosz gliniasty KO - otoczaki Ż - żwir Żg - żwir gliniasty Po - pospółka Pog - pospółka gliniasta Pr - piasek gruby Ps - piasek średni Pd - piasek drobny Pπ - piasek pylasty Pg - piasek gliniasty Πp - pył piaszczysty Π - pył Gp - glina piaszczysta G - glina Gπ - glina pylasta Gpz - glina piaszczysta zwięzła Gz - glina zwięzła Gπz - glina pylasta zwięzła Ip - ił piaszczysty I - ił Iπ - ił pylasty ZW Znaki dodatkowe + - domieszki // - przewarstwienia ( wkładki ) / - na pograniczu ( ) - w nawiasie określenia uzupełniające dotyczące składu nasypu, rodzaju gruntów organicznych, petrografii skał, 4 - numer wiercenia 52,7 - rzędna wiercenia [m n.p.m.] 4,20 4,78 3,50 Oznaczenia umowne stosowane na osi otworu wiertniczego - próbka o nienaruszonej strukturze (NNS) - próbka o naturalnej wilgotności (NW) lub naturalnym uziarnieniu - próbka wody gruntowej - piezometryczny poziom wody gruntowej (PPW) ustalony w czasie wiercenia w m p,p.t. ( napięte zwierciadło wody gruntowej) - nawiercony poziom wody gruntowej w m p,p.t. - nawiercony i ustabilizowany poziom wody gruntowej w m p,p.t. (swobodne zwierciadło wody gruntowej) - grunt nawodniony - sączenie wody [m n,p.m.] - penetrometr wciskowy (PP) - ścinarka obrotowa (TV) - sonda cylindryczna (SPT) - sonda ścinająca obrotowa (VT) - badania presjometrem (P) Rodzaj sondowania i strefa przebadania sondą: ZW - udarowo-obrotowa SL - lekka wbijana SW - wciskana SC - ciężka wbijana ST - wkręcana Znaki dodatkowe I D = 0,5 - stopień zagęszczenia I L = 0,2 - stopień plastyczności Grunty skaliste ST - skała twarda SM - skała miękka Inne grunty kr - kreda jeziorna gy - gytia Oznaczenia barwne GEOLOGIA INŻYNIERSKA grunty organiczne II 3 VII fg Q p Inne oznaczenia - numer warstwy geotechnicznej - rzut projektowanego obiektu (3) na przekrój z numerem (nazwą) i ilością kondygnacji (VII) - projektowany poziom posadowienia - podstawowe granice litologiczno - stratygraficzne - granice warstw geologiczno - inżynierskich - symbol określający genezę i stratygrafię gruntu (np. Q - czwartorzęd, p - plejstocen, fg - fluwioglacjał) osady wodnolodowcowe grunty zastoiskowe grunty lodowcowe HYDROGEOLOGIA grunty wilgotne grunty nawodnione grunty słaboprzepuszczalne grunty przepuszczalne WSPÓŁCZYNNIK FILTRACJI [m/h]: z pompowania z przesiewu [ ] z edometru ODCINKI ZAFILTROWANE
