1 I0-340-MiniTerm+turbo-/ IO-340:2008 str.0 Druga strona strony tytułowej (okładki) SZANOWNY KLIENCIE Gratulujemy wyboru kotła produkcji termet Przekazujemy Państwu wyrób nowoczesny, ekonomiczny, przyjazny dla środowiska, spełniający wysokie wymagania jakościowe norm europejskich. Prosimy o dokładne zapoznanie się z treścią instrukcji, gdyż znajomość zasad obsługi kotła oraz zaleceń producenta jest warunkiem niezawodnego, oszczędnego i bezpiecznego jego użytkowania. Instrukcję należy zachować przez cały okres użytkowania kotła. Życzymy zadowolenia z naszego wyrobu. termet Uwaga: Przed zainstalowaniem układu powietrzno spalinowego do kotła usuń zaślepkę z wentylatora.

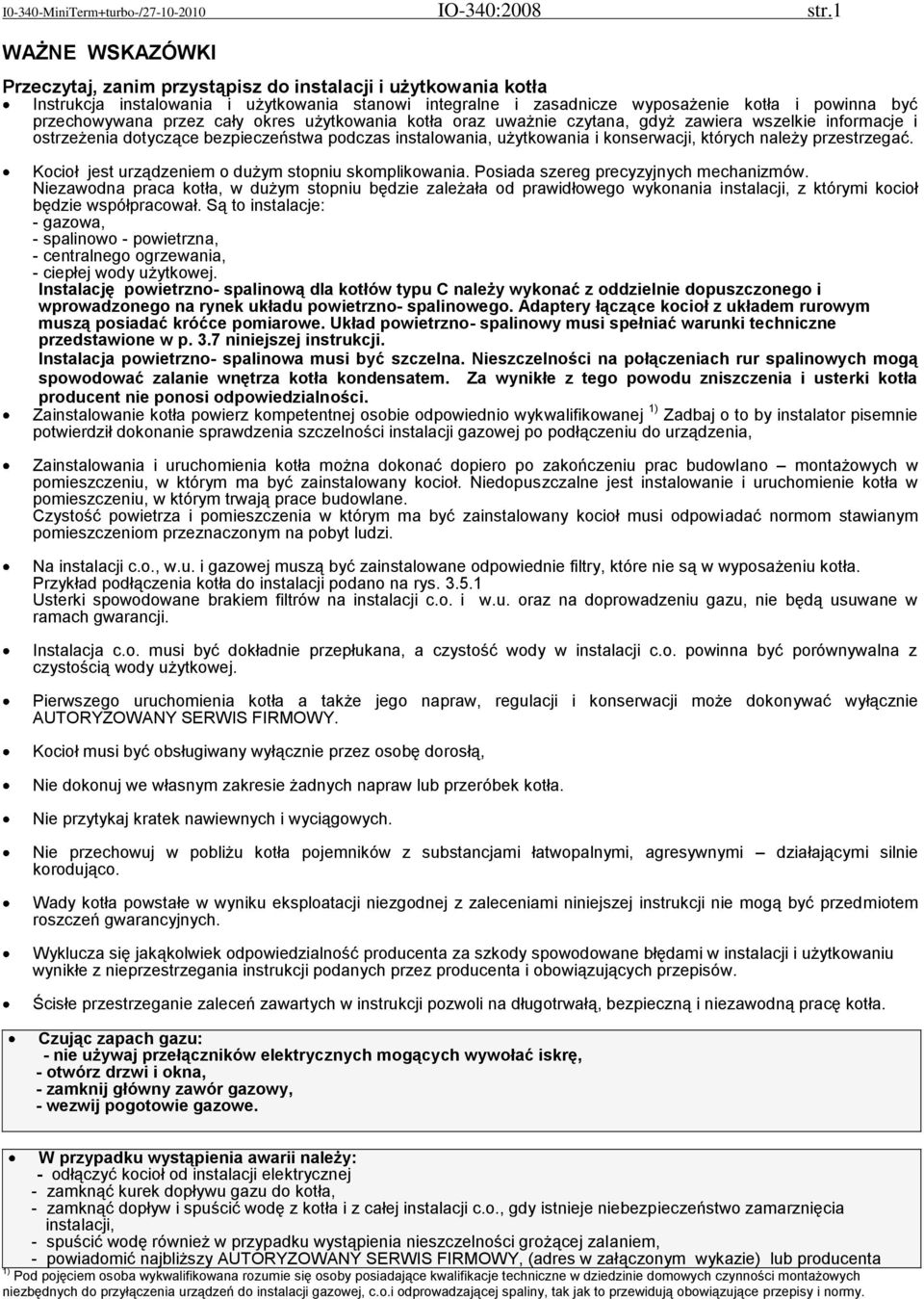

2 I0-340-MiniTerm+turbo-/ IO-340:2008 str. WAŻNE WSKAZÓWKI Przeczytaj, zanim przystąpisz do instalacji i użytkowania kotła Instrukcja instalowania i użytkowania stanowi integralne i zasadnicze wyposażenie kotła i powinna być przechowywana przez cały okres użytkowania kotła oraz uważnie czytana, gdyż zawiera wszelkie informacje i ostrzeżenia dotyczące bezpieczeństwa podczas instalowania, użytkowania i konserwacji, których należy przestrzegać. Kocioł jest urządzeniem o dużym stopniu skomplikowania. Posiada szereg precyzyjnych mechanizmów. Niezawodna praca kotła, w dużym stopniu będzie zależała od prawidłowego wykonania instalacji, z którymi kocioł będzie współpracował. Są to instalacje: - gazowa, - spalinowo - powietrzna, - centralnego ogrzewania, - ciepłej wody użytkowej. Instalację powietrzno- spalinową dla kotłów typu C należy wykonać z oddzielnie dopuszczonego i wprowadzonego na rynek układu powietrzno- spalinowego. Adaptery łączące kocioł z układem rurowym muszą posiadać króćce pomiarowe. Układ powietrzno- spalinowy musi spełniać warunki techniczne przedstawione w p. 3.7 niniejszej instrukcji. Instalacja powietrzno- spalinowa musi być szczelna. Nieszczelności na połączeniach rur spalinowych mogą spowodować zalanie wnętrza kotła kondensatem. Za wynikłe z tego powodu zniszczenia i usterki kotła producent nie ponosi odpowiedzialności. Zainstalowanie kotła powierz kompetentnej osobie odpowiednio wykwalifikowanej ) Zadbaj o to by instalator pisemnie potwierdził dokonanie sprawdzenia szczelności instalacji gazowej po podłączeniu do urządzenia, Zainstalowania i uruchomienia kotła można dokonać dopiero po zakończeniu prac budowlano montażowych w pomieszczeniu, w którym ma być zainstalowany kocioł. Niedopuszczalne jest instalowanie i uruchomienie kotła w pomieszczeniu, w którym trwają prace budowlane. Czystość powietrza i pomieszczenia w którym ma być zainstalowany kocioł musi odpowiadać normom stawianym pomieszczeniom przeznaczonym na pobyt ludzi. Na instalacji c.o., w.u. i gazowej muszą być zainstalowane odpowiednie filtry, które nie są w wyposażeniu kotła. Przykład podłączenia kotła do instalacji podano na rys Usterki spowodowane brakiem filtrów na instalacji c.o. i w.u. oraz na doprowadzeniu gazu, nie będą usuwane w ramach gwarancji. Instalacja c.o. musi być dokładnie przepłukana, a czystość wody w instalacji c.o. powinna być porównywalna z czystością wody użytkowej. Pierwszego uruchomienia kotła a także jego napraw, regulacji i konserwacji może dokonywać wyłącznie AUTORYZOWANY SERWIS FIRMOWY. Kocioł musi być obsługiwany wyłącznie przez osobę dorosłą, Nie dokonuj we własnym zakresie żadnych napraw lub przeróbek kotła. Nie przytykaj kratek nawiewnych i wyciągowych. Nie przechowuj w pobliżu kotła pojemników z substancjami łatwopalnymi, agresywnymi działającymi silnie korodująco. Wady kotła powstałe w wyniku eksploatacji niezgodnej z zaleceniami niniejszej instrukcji nie mogą być przedmiotem roszczeń gwarancyjnych. Wyklucza się jakąkolwiek odpowiedzialność producenta za szkody spowodowane błędami w instalacji i użytkowaniu wynikłe z nieprzestrzegania instrukcji podanych przez producenta i obowiązujących przepisów. Ścisłe przestrzeganie zaleceń zawartych w instrukcji pozwoli na długotrwałą, bezpieczną i niezawodną pracę kotła. Czując zapach gazu: - nie używaj przełączników elektrycznych mogących wywołać iskrę, - otwórz drzwi i okna, - zamknij główny zawór gazowy, - wezwij pogotowie gazowe. W przypadku wystąpienia awarii należy: - odłączyć kocioł od instalacji elektrycznej - zamknąć kurek dopływu gazu do kotła, - zamknąć dopływ i spuścić wodę z kotła i z całej instalacji c.o., gdy istnieje niebezpieczeństwo zamarznięcia instalacji, - spuścić wodę również w przypadku wystąpienia nieszczelności grożącej zalaniem, - powiadomić najbliższy AUTORYZOWANY SERWIS FIRMOWY, (adres w załączonym wykazie) lub producenta ) Pod pojęciem osoba wykwalifikowana rozumie się osoby posiadające kwalifikacje techniczne w dziedzinie domowych czynności montażowych niezbędnych do przyłączenia urządzeń do instalacji gazowej, c.o.i odprowadzającej spaliny, tak jak to przewidują obowiązujące przepisy i normy.

3 I0-340-MiniTerm+turbo-/ IO-340:2008 str.2. WSTĘP OPIS URZĄDZENIA Specyfikacja techniczna Cechy techniczne Budowa i dane techniczne kotła Główne zespoły kotła...3 Rys Schemat ideowy działania kotła Dane techniczne Wyposażenie zabezpieczające Opis działania Sposób podgrzewania wody do c.o Regulacja temperatury wody grzewczej zależna od temperatury zewnętrznej...6 Rys Krzywa grzewcza Sposób podgrzewania wody użytkowej INSTALACJA KOTŁA Warunki instalowania kotła Przepisy dotyczące instalacji wodnej, gazowej i odprowadzającej spaliny Przepisy dotyczące pomieszczenia....8 Rys Wymiary stref w pomieszczeniach zawierających wannę lub prysznic z basenem Wymagania dla instalacji elektrycznej Wstępne czynności sprawdzające Mocowanie kotła na ścianie...9 Rys Wymiary instalacyjne kotła GCO-DP Rys Wymiary instalacyjne kotłów GCO-DP Przyłączenie do instalacji gazowej... Rys Podłączenie podzespołu złączki gazowej Przyłączenie kotła do instalacji wodnej c.o.... Rys.3.5. Wymagania instalacyjne kotłów Przyłączenie kotła do instalacji wody użytkowej Odprowadzenie spalin Poziome wyprowadzenie układu powietrzno spalinowego przez ścianę lub na dach...2 Tablica Pionowe wyprowadzenie układu powietrzno spalinowego przez dach...3 Tablica Podłączenie do wspólnego układu kanałowego, składającego się z kanału doprowadzającego powietrze do spalania i kanału odprowadzającego spaliny...4 Tablica Odprowadzenie spalin i doprowadzenie powietrza dwoma osobnymi rurami...5 Tablica Redukcja maksymalnej długości układu powietrzno spalinowego przez zmianę kierunku przepływu Podłączenie regulatora temperatury pomieszczeo...6 Rys Nalepka informacyjna...6 Rys Schemat ideowy połączeo elektrycznych GCO-DP Rys Schemat ideowy połączeo elektrycznych GCO-DP Podłączenie czujnika temperatury zewnętrznej URUCHOMIENIE I EKSPLOATACJA KOTŁA Uruchomienie kotła Włączenie i obsługa Sygnalizacja stanów pracy i diagnostyka Nastawy Diagnostyka Wyłączenie funkcji c.o Wyłączenie kotła z eksploatacji CZYSZCZENIE I KONSERWACJA KOTŁA Czynności konserwacyjne dopuszczone do wykonania przez użytkownika DODATKOWE WYPOSAŻENIE KOTŁA... 20

4 I0-340-MiniTerm+turbo-/ IO-340:2008 str.3. WSTĘP Kocioł gazowy centralnego ogrzewania dwufunkcyjny z otwartą i zamkniętą komorą spalania przeznaczony jest do zasilania instalacji centralnego ogrzewania i do podgrzewania wody użytkowej w bitermicznym wymienniku ciepła spaliny woda. W niniejszej instrukcji opisane są następujące typy kotłów: typ GCO-DP kocioł typu B (z otwartą komorą spalania) o mocy na obiegu c.o kw typ GCO-DP-2-3-2/2 kocioł typu C (z zamkniętą komorą spalania) o mocy 7 do 2 kw typ GCO-DP /24 kocioł typu C (z zamkniętą komorą spalania) o mocy 7 do 24 kw Kotły z otwartą komorą spalania przystosowany jest do podłączenia do rury spalinowej odprowadzającej spaliny na zewnątrz pomieszczenia, w którym jest zainstalowany, natomiast powietrze do spalania pobiera bezpośrednio z tego pomieszczenia. Kotły typu B wyposażone są w zabezpieczenie przed zanikiem ciągu kominowego. Taki rodzaj wykonania kotła oznaczony jest symbolem: BBS. Kotły z zamkniętą komorą spalania (typu C) pobierają powietrze do spalania spoza pomieszczenia w którym są zainstalowane i odprowadzają na zewnątrz produkty spalania 2. OPIS URZĄDZENIA 2. Specyfikacja techniczna 2.. Cechy techniczne Elektroniczna płynna modulacja płomienia palnika dla c.o. i c.w.u. ; Zapłon elektroniczny z jonizacyjną kontrolą płomienia; Możliwość ustawiania mocy kotła; Regulacja temperatury wody c.o. i w.u. ; Funkcja łagodnego zapłonu; Stabilizacja ciśnienia gazu na wejściu; Dostosowane do współpracy z instalacją (c.o.) systemu zamkniętego; 2.2 Budowa i dane techniczne kotła 2.2. Główne zespoły kotła Wentylator (w kotle typu C), Pompa, Zespół gazowy Elektroda kontroli płomienia, Elektroda zapłonowa, Palnik, Wymiennik ciepła spaliny woda, Ogranicznik temperatury jako zabezpieczenie przed przekroczeniem granicznej temp. wody grzewczej, Ogranicznik temperatury jako zabezpieczenie przed zanikiem ciągu kominowego (w kotle typu B) Naczynie wyrównawcze, Czujnik NTC temperatury wody grzewczej, Przetwornik ciśnienia wody grzewczej, Odpowietrznik, Zawór do napełniania instalacji Czujnik różnicy ciśnień (presostat) (w kotle typu C) Zawór bezpieczeństwa 3 bar, Czujnik przepływu wody użytkowej, Czujnik NTC temperatury wody użytkowej, Zawór spustowy Złączka gazowa G3/4 (załączana luzem) Uszczelka 24 x 6 x 2 (załączana luzem) Opisy do rysunków i _ Rys Rozłożenie elementów w kotle

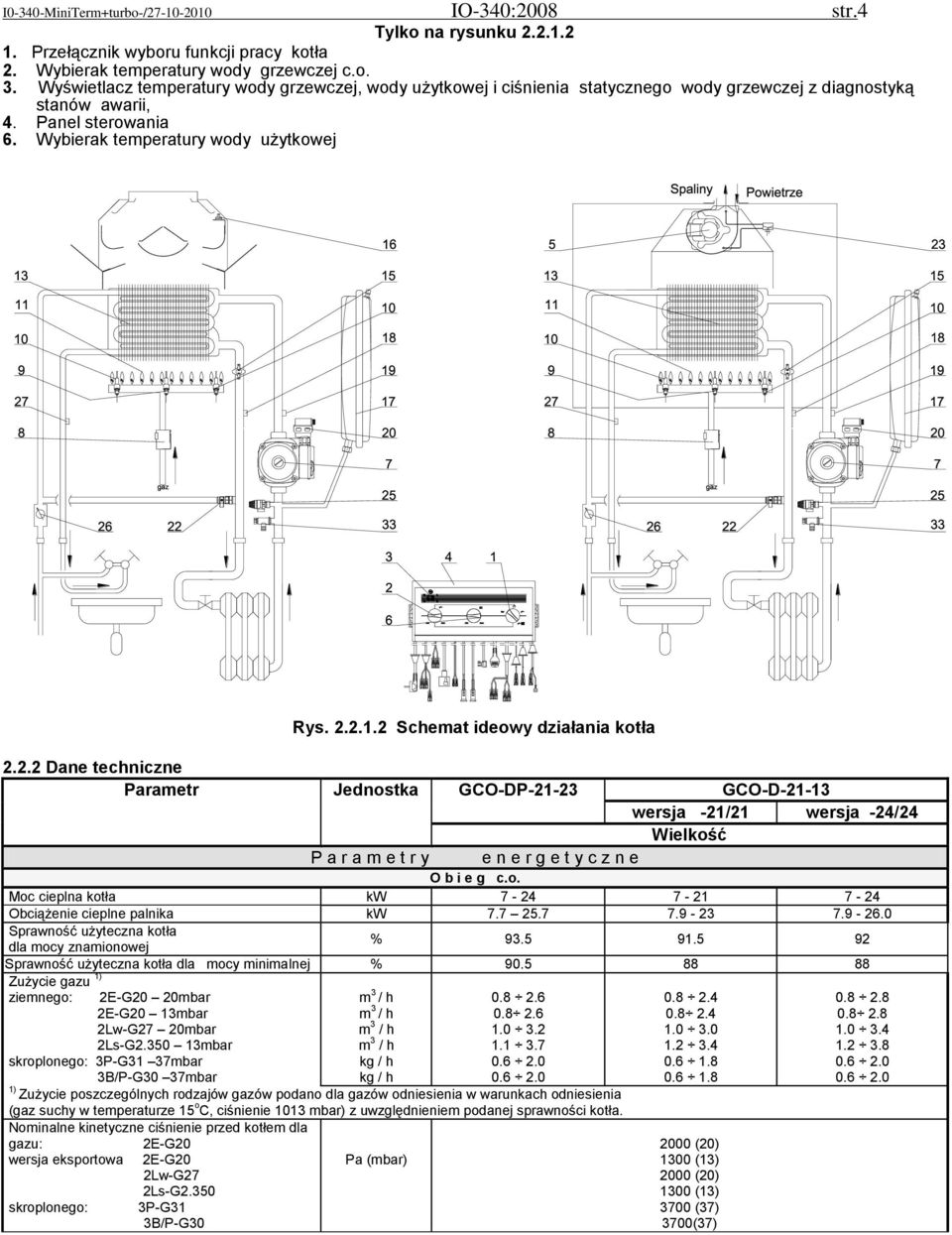

5 I0-340-MiniTerm+turbo-/ IO-340:2008 str.4 Tylko na rysunku Przełącznik wyboru funkcji pracy kotła 2. Wybierak temperatury wody grzewczej c.o. 3. Wyświetlacz temperatury wody grzewczej, wody użytkowej i ciśnienia statycznego wody grzewczej z diagnostyką stanów awarii, 4. Panel sterowania 6. Wybierak temperatury wody użytkowej Rys Schemat ideowy działania kotła Dane techniczne Parametr Jednostka GCO-DP-2-23 GCO-D-2-3 wersja -2/2 wersja -24/24 Wielkość P a r a m e t r y e n e r g e t y c z n e O b i e g c.o. Moc cieplna kotła kw Obciążenie cieplne palnika kw Sprawność użyteczna kotła dla mocy znamionowej % Spr Sprawność użyteczna kotła dla mocy minimalnej % Zużycie gazu ) ziemnego: 2E-G20 20mbar 2E-G20 3mbar 2Lw-G27 20mbar 2Ls-G mbar m 3 / h m 3 / h m 3 / h m 3 / h kg / h kg / h skroplonego: 3P-G3 37mbar 3B/P-G30 37mbar ) Zużycie poszczególnych rodzajów gazów podano dla gazów odniesienia w warunkach odniesienia (gaz suchy w temperaturze 5 o C, ciśnienie 03 mbar) z uwzględnieniem podanej sprawności kotła. Nominalne kinetyczne ciśnienie przed kotłem dla gazu: wersja eksportowa skroplonego: 2E-G20 2E-G20 2Lw-G27 2Ls-G P-G3 3B/P-G30 Pa (mbar) (20) 300 (3) 2000 (20) 300 (3) 3700 (37) 3700(37)

6 I0-340-MiniTerm+turbo-/ IO-340:2008 str.5 Wielkość otworu dyszy palnika i oznaczenie dla gazu: 2E-G20 20mbar 2E-G20 3mbar skroplonego: 2Lw-G27-20mbar mm.45 2Ls-G mbar.75 3P-G3 37mbar B/P-G30 37mbar 0.82 Maksymalne ciśnienie wody MPa (bar) 0,3 (3) Max temperatura pracy c.o. o C 95 Temperatura nastawiana o C Wysokość podnoszenia pompy przy przepływie 0 kpa (bar) 60 (0,6) O b i e g c.w.u Moc cieplna kw Obciążenie cieplne palnika kw Sprawność użyteczna kotła przy mocy max. % Ciśnienie wody MPa (bar) 0,0 (0,) 0.6(6) Max przepływ wody (ogranicznik przepływu ) dm 3 /min Zakres regulacji temperatury wody o C Przepływ wody użytkowej dla t=30k dm 3 /min P a r a m e t r y h y d r a u l i c z n e Opór hydrauliczny kotła przy przepływie wody grzewczej 0 dm 3 /min kpa (mbar) 35 (350) Pojemność naczynia wzbiorczego dm 3 6 Ciśnienie w naczyniu wzbiorczym MPa (bar) ( ) P a r a m e t r y e l e k t r y c z n e Rodzaj i napięcie prądu elektrycznego V ~ 230 ± 0% Stopień ochrony IP 44 Pobierana moc W Max znamionowa wartość prądu zacisków A 2 wyjściowych Klasyfikacja sterownika wg PN EN 298 AMRLXM Typ czujnika płomienia jonizacyjny P a r a m e t r y c z a s o w e Czas wybiegu pompy i limit L3 w systemie c.o. s 80 Czas wybiegu pompy w systemie w.u s Po zakończeniu pracy w trybie c.w.u., pompa jest uruchamiana na czas 20s, jeżeli po odmierzeniu tego czasu temperatura wskazywana przez czujnik NTC c.w.u. jest wyższa niż 50 o C pompa kontynuuje pracę do czasu aż temperatura osiągnie tą wartość lub maksymalnie do czasu 80s. Czas aktywności funkcji programowania min 0 Funkcja zegar 24 godz. godz. /s włącza się co 24 godz. na czas 5 s Funkcja serwisowa kominiarz min 5 P a r a m e t r y d o t y c z ą c e s p a l i n Masowy przepływ spalin g/sek Temperatura spalin dla mocy maksymalnej o C ~00 ~50 ~50 mierzona na wysokości m w rurze spalinowej Charakterystyka wentylatora Patrz instrukcja serwisowa- Klasa NO x W y m i a r y m o n t a ż o w e Podłączenie do przew. kominowego mm 30 Φ80/Φ25 lub Φ 60/ 00 lub 2 pojedyncze (patrz p. 3.7 i tabela 7.) Φ80 x Φ80 Przyłącze wody grzewczej c.o. i gazu cale G3/4 Przyłącze wody użytkowej cale G/2 Wymiary gabarytowe mm 700 x 360x 300 Masa kotła kg Wytwórca zastrzega sobie prawo wprowadzania zmian w budowie kotła, których nie ujmuje niniejsza instrukcja, a które nie wpływają na zmianę cech użytkowych i technicznych wyrobu. 2.3 Wyposażenie zabezpieczające Zabezpieczenie przeciwwypływowe gazu Zabezpieczenie przed wybuchowym zapalaniem gazu Zabezpieczenie przed przekroczeniem max temp. pracy w układzie wody grzewczej Zabezpieczenie przed przekroczeniem górnej granicznej temperatury wody grzewczej Zabezpieczenie przed wzrostem ciśnienia wody I-go stopnia - elektroniczne Zabezpieczenie przed wzrostem ciśnienia wody II-go stopnia- mechaniczne Zabezpieczenie przed spadkiem ciśnienia wody Zabezpieczenie przed nadmiernym dogrzaniem wody Zabezpieczenie kotła przed zamarzaniem Zabezpieczenie przed możliwością zablokowania pompy

7 I0-340-MiniTerm+turbo-/ IO-340:2008 str.6 Zabezpieczenie przed zanikiem ciągu kominowego w kotłach typu B składa się z ogranicznika temperatury poz.6 podłączonego do układu sterowania elektronicznego. Zadaniem tego zabezpieczenia jest zamknięcie zaworu głównego zespołu gazowego i odcięcie dopływu gazu do palnika z chwilą, gdy w przewodzie kominowym wystąpi brak ciągu. W takim przypadku następuje: - zamknięcie zaworu gazowego, wyświetlenie symbolu 03 i zapalenie diody D4 - odczekanie 5 min - jeżeli po czasie 5 min styki ogranicznika są zwarte następuje ponowny rozruch, - jeżeli styki ogranicznika nie są zwarte dłużej niż h to po 4-tym wyłączeniu zabezpieczającym następuje wyłączenie kotła z trwałą blokadą - miga czerwona dioda poz. D4, na wyświetlaczu pojawia się symbol awarii 03 - do skasowania awarii niezbędne jest użycie przycisku Reset Rys Panel sterowania Nadzór poprawności pracy wentylatora w kotłach typu C Kasowanie blokady przy wyłączeniu - zabezpieczenie to stanowi czujnik różnicy ciśnień poz. 23 współpracujący ze sterownikiem kotła. Kiedy różnica ciśnień pomiędzy doprowadzanym powietrzem a wydalanymi spalinami jest nieprawidłowa lub jest jej brak, następuje: - zamknięcie zaworu gazowego, - 5s czas oczekiwania na zwarcie styków presostatu, - kiedy po 5s styki nadal są rozwarte, następuje wyłączenie kotła z blokadą, - miga czerwona dioda poz. D4, - na wyświetlaczu pojawia się symbol awarii 03 Wciśnięcie przycisku reset poz. K kasuje blokadę kotła i powoduje jego uruchomienie. Uwaga: W przypadku stwierdzenia powtarzających się wyłączeń kotła przez zabezpieczenie należy: * wezwać Autoryzowany Serwis Firmowy celem ustalenia przyczyny wyłączenia kotła i dokonania naprawy * zgłosić sprawdzenie prawidłowości ciągu kominowego do właściwego Zakładu Kominiarskiego. Nie wolno wyłączać z działania zabezpieczenia przed brakiem ciągu kominowego. Nie wolno dokonywać samowolnie żadnych zmian przy zabezpieczeniu. Wyłączenie lub uszkodzenie zabezpieczenia może spowodować wydostawanie się spalin do pomieszczenia Opis działania Niedopuszczalne jest dokonywanie samowolnych zmian w układach zabezpieczeń kotła Sposób podgrzewania wody do c.o. Kocioł załącza się jeżeli temperatura wody grzewczej jest niższa o 5 C od nastawionej pokrętłem poz.2 oraz regulator temperatury pomieszczeń daje sygnał grzej. Następuje wtedy poniższy szereg czynności: uruchomienie wentylatora poz.5 (w kotłach typu C); uruchomienie pompy wodnej poz.7; uruchomienie generatora iskry; uruchomienie zespołu gazowego poz.8 i modulatora. Nad utrzymaniem zadanej temperatury czuwa modulator przepływu gazu. Kocioł wyłącza się gdy regulator temperatury pomieszczeń zasygnalizuje osiągnięcie zadanej temperatury w pomieszczeniu lub gdy temperatura wody grzewczej przekroczy o 5 C zadaną temperaturę wody grzewczej. Po wyłączeniu kotła pompa pracuje przez około 80s, a wentylator 5s. Na wyświetlaczu wyświetlany jest symbol L3. Ponowne uruchomienie kotła nastąpi samoczynnie po spełnieniu następujących warunków jednocześnie: temperatura wody grzewczej spadła o min.5 C od zadanej, upłynął czas 80s, regulator temperatury pomieszczeń daje sygnał grzej Regulacja temperatury wody grzewczej zależna od temperatury zewnętrznej W przypadku podłączenia zewnętrznego czujnika temperatury sterownik automatycznie rozpoznaje jego obecność i przechodzi w tryb funkcji pogodowej. Sterownik dobiera temperaturę wody grzewczej uzależniając ją od temperatury zewnętrznej i współczynnika nachylenia krzywej grzewczej Kt według wykresu podanego na Rys Pokrętło nastawy temperatury wody grzewczej służy w tym przypadku do zmiany wartości współczynnika Kt.

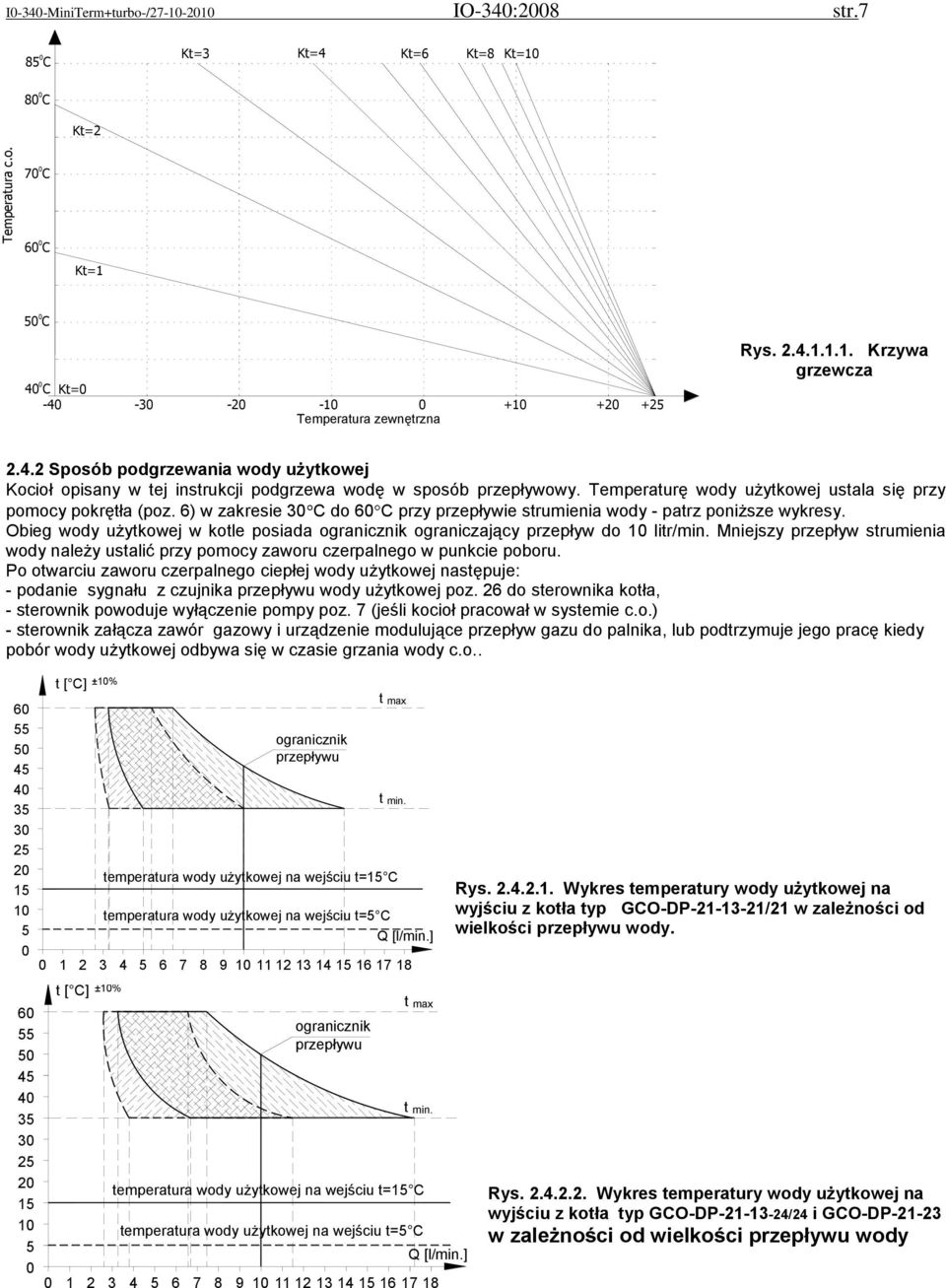

8 I0-340-MiniTerm+turbo-/ IO-340:2008 str C Kt=3 Kt=4 Kt=6 Kt=8 Kt= C Kt=2 Temperatura c.o C 60 0 C Kt= 50 0 C 0 40 C Kt= Temperatura zewnętrzna Rys Krzywa grzewcza Sposób podgrzewania wody użytkowej Kocioł opisany w tej instrukcji podgrzewa wodę w sposób przepływowy. Temperaturę wody użytkowej ustala się przy pomocy pokrętła (poz. 6) w zakresie 30 C do 60 C przy przepływie strumienia wody - patrz poniższe wykresy. Obieg wody użytkowej w kotle posiada ogranicznik ograniczający przepływ do 0 litr/min. Mniejszy przepływ strumienia wody należy ustalić przy pomocy zaworu czerpalnego w punkcie poboru. Po otwarciu zaworu czerpalnego ciepłej wody użytkowej następuje: - podanie sygnału z czujnika przepływu wody użytkowej poz. 26 do sterownika kotła, - sterownik powoduje wyłączenie pompy poz. 7 (jeśli kocioł pracował w systemie c.o.) - sterownik załącza zawór gazowy i urządzenie modulujące przepływ gazu do palnika, lub podtrzymuje jego pracę kiedy pobór wody użytkowej odbywa się w czasie grzania wody c.o t [ C] ±0% t [ C] ±0% ogranicznik przepływu temperatura wody użytkowej na wejściu t=5 C Q [l/min.] ogranicznik przepływu t max t min. temperatura wody użytkowej na wejściu t=5 C t max t min. temperatura wody użytkowej na wejściu t=5 C temperatura wody użytkowej na wejściu t=5 C Q [l/min.] Rys Wykres temperatury wody użytkowej na wyjściu z kotła typ GCO-DP-2-3-2/2 w zależności od wielkości przepływu wody. Rys Wykres temperatury wody użytkowej na wyjściu z kotła typ GCO-DP /24 i GCO-DP-2-23 w zależności od wielkości przepływu wody

9 I0-340-MiniTerm+turbo-/ IO-340:2008 str.8 Gorąca woda grzewcza c.o. znajdująca się w zewnętrznych rurkach wymiennika ciepła spaliny - woda, ogrzewa wodę użytkową przepływającą przez wewnętrzne rurki wymiennika. Ogrzana woda użytkowa kierowana jest do punktu jej poboru. Po osiągnięciu zadanej temperatury uruchamiany jest modulator przepływu gazu, który odpowiednio do nastawionej temperatury wody użytkowej reguluje ilość gazu dostarczanego do spalania w palniku poz., utrzymując na stałym poziome temperaturę nastawioną. Uwaga: W przypadku osiągnięcia dolnego zakresu pracy modulatora spowodowanego małym poborem wody użytkowej następuje wzrost temperatury wody użytkowej. Wyłączenie przepływu gazu do palnika głównego nastąpi wtedy, gdy temperatura wody użytkowej przekroczy 65 C. Po wyłączeniu palnika załączana jest pompa poz.7 na czas wybiegu trwający 20s ale nie dłużej niż 80 s (czas ten będzie uzależniony od temperatury wody w wymienniku ciepła spaliny / woda poz.3). Jeżeli temperatura wody w wymienniku spaliny-woda osiągnie wartość poniżej 50 C) wybieg pompy zostaje zakończony. Włączenie pompy jest niezbędne i ma na celu schłodzenie wymiennika ciepła spaliny-woda poz.3 poniżej temperatury, w której intensywnie wytrąca się kamień kotłowy mogący poważnie uszkodzić wymiennik ciepła. 3. INSTALACJA KOTŁA Kocioł musi być zainstalowany zgodnie z obowiązującymi przepisami przez uprawnioną firmę instalacyjną. Po zainstalowaniu kotła należy dokonać kontroli szczelności wszystkich połączeń gazowych i wodnych. Za prawidłową instalację kotła odpowiada firma instalacyjna. Montażu kotła do instalacji dokonać tak, aby nie powodować naprężeń instalacji mogących wpłynąć na wzrost głośności pracy. 3.. Warunki instalowania kotła 3... Przepisy dotyczące instalacji wodnej, gazowej i odprowadzającej spaliny Instalacja wodna, gazowa i odprowadzająca spaliny musi być zgodna z Rozporządzeniem Ministra Infrastruktury z dnia r (Dz. U. z 2002r Nr 75 poz. 690) z późniejszymi zmianami. Użytkowanie instalacji gazowej, wentylacyjnej oraz kanałów spalinowych przez użytkownika powinno być zgodne z Rozporządzeniem M.S.W i A z dnia r. w sprawie warunków technicznych użytkowania budynków mieszkalnych (Dz. U. Nr 74/999 z dnia r.) Przed przystąpieniem do instalowania kotła należy uzyskać zgodę Rejonowego Zakładu Gazowniczego, Zakładu kominiarskiego i Administracji budynku. Niektóre przepisy dotyczące instalacji gazu skroplonego wg przywołanego rozporządzenia: Przy instalowaniu butli w pomieszczeniach wewnątrz budynków, powinny być zachowane następujące warunki: butle umieszczać w odległości co najmniej,5 m od urządzeń promieniujących ciepło (grzejniki, piece, itp.)...; butli nie należy umieszczać w odległości mniejszej niż m od urządzeń mogących powodować iskrzenie, butle instalować w pozycji pionowej oraz zabezpieczyć przed upadkiem, przewróceniem lub przypadkowym przemieszczeniem; temperatura pomieszczenia, w którym pozostawać ma butla napełniona gazem, nie może przekroczyć 35ºC. Urządzenia gazowe zasilane gazem skroplonym nie mogą być instalowane w pomieszczeniach, w których poziom podłogi znajduje się poniżej otaczającego terenu. Przy stosowaniu gazu skroplonego 3B/P zaleca się, aby temperatura w pomieszczeniu, gdzie znajdować się będzie eksploatowana butla z gazem, wynosiła nie mniej niż 5 o C Przepisy dotyczące pomieszczenia. Strefa Strefa 2 60 cm 225 cm Strefa Strefa 2 60 cm 225 cm Wymagania dotyczące pomieszczeń, gdzie montowane są urządzenia gazowe określone są w Rozporządzeniu Ministra Infrastruktury z dnia r (Dz.U. z 2002r Nr 75 poz. 690) z późniejszymi zmianami oraz w normie PN-B Pomieszczenie, w którym ma być zainstalowany kocioł powinno zapewniać doprowadzenie powietrza potrzebnego do spalania gazu oraz powinno posiadać system wentylacji wymagany obowiązującymi przepisami. Strefa 0 Strefa Widok boczny. Wanna Strefa 0 Widok boczny. Prysznic Rys Wymiary stref w pomieszczeniach zawierających wannę lub prysznic z basenem

10 I0-340-MiniTerm+turbo-/ IO-340:2008 str.9 Pomieszczenie powinno być wolne od przemarzania, kurzu i agresywnych gazów. Pralnie, suszarnie, magazyny dla lakierów, środków myjących, rozpuszczalników i sprajów nie są dozwolone. Miejsce instalowania kotła w pomieszczeniu wyposażonym w wannę lub prysznic z basenem oraz sposób podłączenia go do instalacji elektrycznej zgodne z wymaganiami PN-HD Kocioł objęty niniejszą instrukcją posiada stopień ochrony elektrycznej zapewnionej przez obudowę IP 44. Wyposażony w przewód zasilający z wtyczką może być zainstalowany w strefie 2 lub dalej nie wolno go instalować w strefie. W strefie może być zainstalowany tylko wtedy, jeżeli zostanie podłączony na stałe do źródła zasilania zgodnie z PN-HD Wymagania dla instalacji elektrycznej Kocioł został zaprojektowany jako urządzenie klasy I i jest przystosowany do zasilania z jednofazowej sieci prądu przemiennego o napięciu znamionowym 230V / 50 Hz. Kocioł wyposażony w przewód zasilający z wtyczką musi być podłączony do gniazda sieciowego z bolcem ochronnym zgodnie z PN-HD W przypadku podłączenia kotła na stałe do źródła zasilania, instalacja elektryczna powinna być wyposażona w środki odłączenia kotła od źródła zasilania W przypadku niewłaściwego podłączenia przewodów zasilających: kocioł wchodzi w stan awarii, na wyświetlaczu pojawia się symbol 0 lub (patrz p ), miga czerwona dioda poz. D4, W takim przypadku należy w gnieździe sieciowym zamienić przewody L i N. Kocioł odblokowuje się automatycznie po wykryciu poprawnego podłączenia. Bolec ochronny musi być skutecznie zerowany, a w przypadku instalacji elektrycznej zabezpieczonej wyłącznikiem różnicowoprądowym musi być skutecznie uziemiony jeżeli gniazdo sieciowe jest zasilane przewodem dwużyłowym Wstępne czynności sprawdzające, Przed rozpoczęciem prac instalatorskich sprawdź: czy kocioł jest fabrycznie przystosowany do gazu jaki znajduje się w instalacji gazowej, do której ma być podłączony. Rodzaj gazu, do którego kocioł został przystosowany określony jest na tabliczce znamionowej umieszczonej na osłonie kotła; czy instalacja wodna i grzejniki zostały należycie przepłukane wodą, w celu usunięcia rdzy, opiłków, zgorzeliny, piasku i innych obcych ciał, które mogłyby zakłócić działanie kotła (np. zwiększyć opory przepływu wody w instalacji c.o.) lub zanieczyścić wymiennik ciepła, czy napięcie w sieci elektrycznej posiada wartość 230V i czy przewód fazowy ( L ) jest we właściwym miejscu oraz czy gniazdo wtykowe posiada sprawny styk ochronny Mocowanie kotła na ścianie Zamocuj kocioł na hakach osadzonych w sposób trwały w ścianie, wykorzystując belkę w górnej części kotła. Kocioł powinien być tak usytuowany, aby możliwa była jego ewentualna naprawa bez konieczności jego demontażu od instalacji

11 I0-340-MiniTerm+turbo-/ IO-340:2008 str.0 wymiar zewnętrzny rury spalinowej O min 5% (3 ) min O32 min. 300 Wymiar wewnętrzny króćca spalin Wyjęcia do zawieszania kotła G3/4 G/2 G/ (do króćca gaz.) G3/4 G3/4 Rys Wymiary instalacyjne kotła GCO-DP min. 300 Wyjęcia do zawieszania kotła G3/4 G/2 G/ (do króćca gaz.) G3/4 G3/4 Rys Wymiary instalacyjne kotłów GCO-DP-2-3

12 I0-340-MiniTerm+turbo-/ IO-340:2008 str Przyłączenie do instalacji gazowej Króciec zaworu gazowego G3/4 Podzespół złączki G3/4 Rurę gazową podłącz do króćca zaworu gazowego kotła za pomocą podzespołu złączki nr jak na rys Na doprowadzeniu gazu należy zamontować filtr gazu. Nie stanowi on fabrycznego wyposażenia kotła. Zainstalowanie filtra gazu jest niezbędne dla prawidłowej pracy zespołu gazowego i palnika. Przed kotłem, na przewodzie gazowym w miejscu dostępnym zamontuj kurek odcinający. Rys Podłączenie podzespołu złączki gazowej 3.5. Przyłączenie kotła do instalacji wodnej c.o. Króćce zasilania i powrotu c.o. kotła przykręć za pomocą złączek do instalacji. Położenie króćców pokazano na rys Na powrocie wody układu c.o. (przed pompą) należy zamontować filtr wody. Nie stanowi on fabrycznego wyposażenia kotła. Przed podłączeniem kotła należy bardzo starannie przepłukać instalację c.o. W układzie c.o. dopuszcza się używanie jako nośnika ciepła, płynów przeciwzamarzających polecanych przez innych producentów kotłów, Między kotłem a instalacją c.o. zamontuj zawory odcinające pozwalające na dokonanie demontażu kotła bez spuszczania z niej wody. W pomieszczeniu, w którym zamontowano regulator temperatury, nie montuj na grzejnikach zaworów termostatycznych. Funkcję kontroli temperatury przejmuje regulator temperatury pomieszczeń współpracujący z kotłem. Co najmniej na jednym z grzejników w instalacji c.o nie montuj zaworu termostatycznego. Kratka wywiewna Zaleca się wyprowadzić rurką lub wężem do kratki ściekowej wodę z zaworu bezpieczeństwa 0,3 MPa (3 bar) (poz.25), ponieważ w przypadku jego zadziałania może dojść do zalania pomieszczenia, za co producent nie ponosi odpowiedzialności. Filtr gazu Gaz Filtry wody Dobór naczynia wzbiorczego Kotły opisane w tej instrukcji mogą być podłączone do instalacji c.o. o pojemności max. 00 litrów. Dopuszczalny jest montaż do instalacji o większej pojemności, po zastosowaniu dodatkowego wzbiorczego naczynia przeponowego. Doboru naczynia wzbiorczego do odpowiedniej pojemności wodnej instalacji grzewczej powinien dokonać projektant instalacji c.o.. Zamontowania wzbiorczego naczynia przeponowego powinien dokonać wykonawca instalacji zgodnie z obowiązującymi przepisami. Po zainstalowaniu urządzenia należy: Napełnić wodą układ grzewczy; Odpowietrzyć instalację c.o. oraz kocioł; Sprawdzić szczelność połączeń kotła w układzie c.o. Kratka ściekowa Z sieci wodnej 3.6. Przyłączenie kotła do instalacji wody użytkowej Rys.3.5. Wymagania instalacyjne kotłów Zaleca się zamontowanie na instalacji wody użytkowej, zaworów odcinających ułatwiających przeprowadzenie czynności serwisowych. Na doprowadzeniu wody użytkowej należy zamontować filtr wody. Nie stanowi on fabrycznego wyposażenia kotła.

13 I0-340-MiniTerm+turbo-/ IO-340:2008 str Odprowadzenie spalin Odprowadzenie spalin z kotła dokonać zgodnie z obowiązującymi przepisami i niniejszą instrukcją odpowiednio do typu kotła (B lub C) oraz uzgodnić z rejonowym zakładem kominiarskim. Kocioł typ GCO-DP-2-23 należy do kotłów rodzaju wykonania B BS (z otwartą komorą spalania) gdzie spaliny odprowadzane są do przewodu kominowego, a powietrze potrzebne do spalania gazu pobierane jest z pomieszczenia, w którym kocioł jest zainstalowany. Spaliny z kotła powinny być odprowadzane do przewodu kominowego za pomocą rury o średnicy zewn. Ø30mm. Należy stosować rurę pionową o długości min. 220 mm, oraz rurę poziomą o długości max. 2 m ze spadkiem 5% (~3 o ) w kierunku kotła, (Rys. 3.3.). Poprawne działanie kotła wymaga podciśnienia w kominie min. 3 Pa. Niedopuszczalne jest przedłużanie przewodu odprowadzającego spaliny lub instalowanie różnych wymienników ciepła, w celu większego wykorzystania ciepła spalania. Kocioł typ GCO-DP-2-3 należy do kotłów rodzaju wykonania C 62, co oznacza, że: posiada zamkniętą komorę spalania w odniesieniu do pomieszczenia w którym jest zainstalowany ( C ), przystosowany jest do podłączenia do oddzielnie dopuszczonych i wprowadzonych na rynek przewodów powietrzno spalinowych ( 6 ), wyposażony jest w wentylator wspomagający odprowadzenie spalin ( 2 ). Sposoby podłączenia kotła typu C do układu powietrzno spalinowego są przedstawione na przykładowych rysunkach Aby zapewnić prawidłowe funkcjonowanie urządzenia, należy stosować odpowiednie wymiary przewodów (średnica, max długość, opory na kolankach) w zależności od zastosowanego układu spalinowego. Wymiary zastosowanych przewodów powinny być odpowiednio zgodne z podanymi w tablicach. Opory przepływu spalin na każdym kolanku w zależności od kąta zgięcia oraz związana z tym redukcja maksymalnej długości przewodów podane są w p Podłączenia kotła do układu powietrzno spalinowego oraz montaż samego układu powinien zapewnić szczelność. Każdy zastosowany układ powinien być instalowany z wyprowadzeniem wiatrochronnym, zabezpieczającym przed czynnikami zewnętrznymi Poziome wyprowadzenie układu powietrzno spalinowego przez ścianę lub na dach H max H max ~3 ~3 O60/O00 53 Kolano przyłączeniowe wg tabeli H max Trójnik koncentryczny 90 z rewizją wg tabeli 6. ~3 Rozeta maskująca z gumową uszczelką Minimalny rozmiar otworu w ścianie umożliwiający rozmontowanie układu: dla systemu SPS O60/00 = O25 lub 25x25mm dla systemu SPS O80/25 = O50 lub 50x50mm O80/O25 lub O60/O00 Adapter wg tabeli Rys

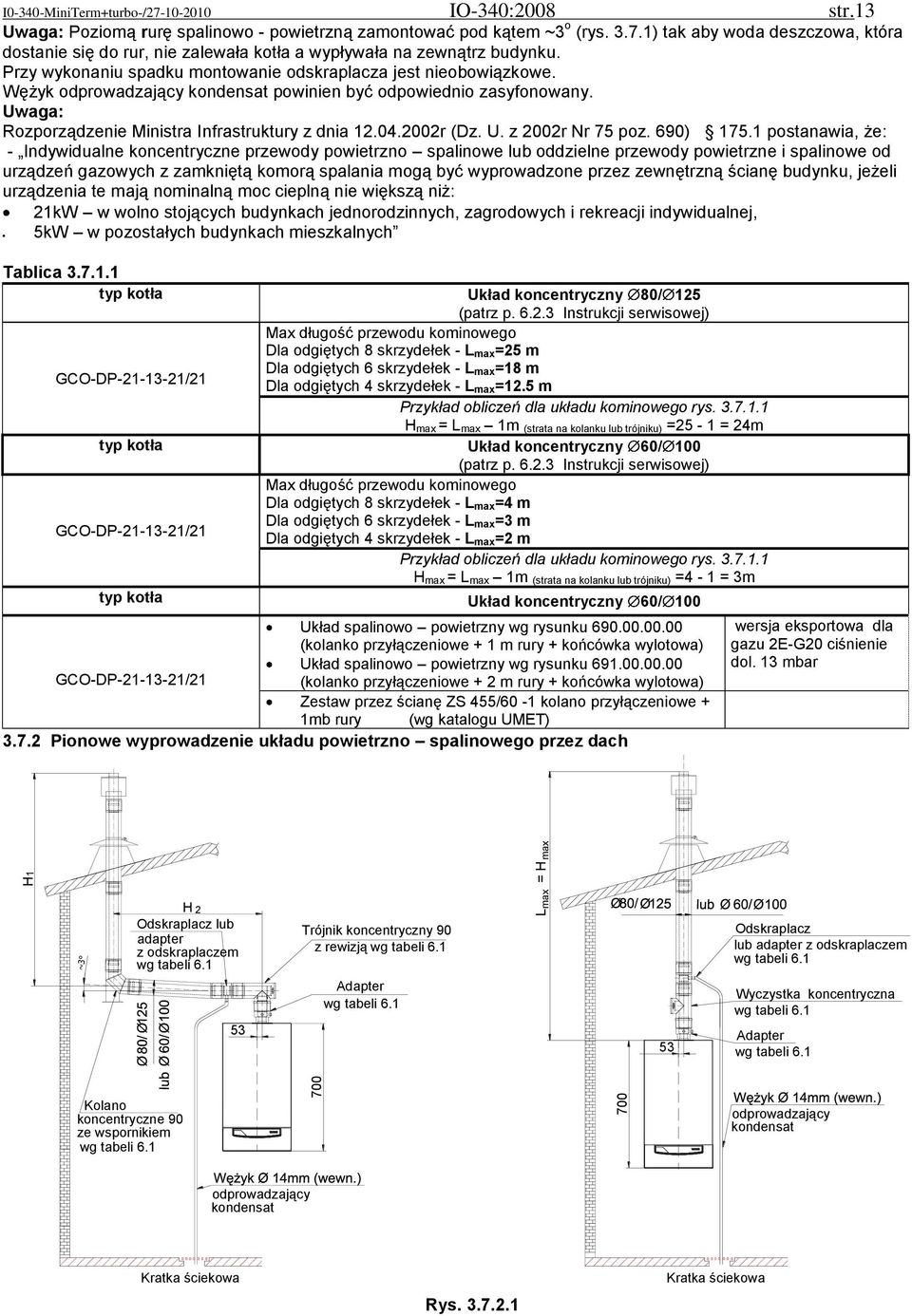

14 I0-340-MiniTerm+turbo-/ IO-340:2008 str.3 Uwaga: Poziomą rurę spalinowo - powietrzną zamontować pod kątem ~3 o (rys. 3.7.) tak aby woda deszczowa, która dostanie się do rur, nie zalewała kotła a wypływała na zewnątrz budynku. Przy wykonaniu spadku montowanie odskraplacza jest nieobowiązkowe. Wężyk odprowadzający kondensat powinien być odpowiednio zasyfonowany. Uwaga: Rozporządzenie Ministra Infrastruktury z dnia r (Dz. U. z 2002r Nr 75 poz. 690) 75. postanawia, że: - Indywidualne koncentryczne przewody powietrzno spalinowe lub oddzielne przewody powietrzne i spalinowe od urządzeń gazowych z zamkniętą komorą spalania mogą być wyprowadzone przez zewnętrzną ścianę budynku, jeżeli urządzenia te mają nominalną moc cieplną nie większą niż: 2kW w wolno stojących budynkach jednorodzinnych, zagrodowych i rekreacji indywidualnej, 5kW w pozostałych budynkach mieszkalnych Tablica typ kotła Układ koncentryczny 80/ 25 (patrz p Instrukcji serwisowej) Max długość przewodu kominowego Dla odgiętych 8 skrzydełek - L max=25 m GCO-DP-2-3-2/2 Dla odgiętych 6 skrzydełek - L max=8 m Dla odgiętych 4 skrzydełek - L max=2.5 m Przykład obliczeń dla układu kominowego rys H max = L max m (strata na kolanku lub trójniku) =25 - = 24m typ kotła Układ koncentryczny 60/ 00 (patrz p Instrukcji serwisowej) Max długość przewodu kominowego Dla odgiętych 8 skrzydełek - L max=4 m GCO-DP-2-3-2/2 Dla odgiętych 6 skrzydełek - L max=3 m Dla odgiętych 4 skrzydełek - L max=2 m Przykład obliczeń dla układu kominowego rys H max = L max m (strata na kolanku lub trójniku) =4 - = 3m typ kotła Układ koncentryczny 60/ 00 Układ spalinowo powietrzny wg rysunku (kolanko przyłączeniowe + m rury + końcówka wylotowa) Układ spalinowo powietrzny wg rysunku GCO-DP-2-3-2/2 (kolanko przyłączeniowe + 2 m rury + końcówka wylotowa) Zestaw przez ścianę ZS 455/60 - kolano przyłączeniowe + mb rury () Pionowe wyprowadzenie układu powietrzno spalinowego przez dach wersja eksportowa dla gazu 2E-G20 ciśnienie dol. 3 mbar H ~3 H 2 Odskraplacz lub adapter z odskraplaczem wg tabeli Trójnik koncentryczny 90 z rewizją wg tabeli 6. Adapter wg tabeli 6. L max = H max 53 Odskraplacz lub adapter z odskraplaczem wg tabeli 6. Wyczystka koncentryczna wg tabeli 6. Adapter wg tabeli 6. Kolano koncentryczne 90 ze wspornikiem wg tabeli odprowadzający kondensat odprowadzający kondensat Kratka ściekowa Rys Kratka ściekowa

15 I0-340-MiniTerm+turbo-/ IO-340:2008 str.4 Uwaga: Wężyk odprowadzający kondensat powinien być odpowiednio zasyfonowany. Tablica typ kotła Układ koncentryczny 80/ 25 GCO-DP /24 GCO-DP-2-3-2/2 (patrz p Instrukcji serwisowej) Max długość przewodu kominowego Dla odgiętych 8 skrzydełek - L max=23 m Dla odgiętych 6 skrzydełek - L max=7 m Dla odgiętych 4 skrzydełek - L max=.5 m Przykład obliczeń dla układu kominowego rys H max = H + H 2 = L max (m (strata na kolanku) + m (strata na trójniku ) H max = 23 2 =2 m Max długość przewodu kominowego Dla odgiętych 8 skrzydełek - L max=25 m Dla odgiętych 6 skrzydełek - L max=8.5 m Dla odgiętych 4 skrzydełek - L max=2.5 m Max długość przewodu kominowego L max=25 m Przykład obliczeń dla układu kominowego rys H max = H + H 2 = L max (m (strata na kolanku) + m (strata na trójniku) ) H max = 25 2 =23 m typ kotła Układ koncentryczny 60/ 00 (patrz p Instrukcji serwisowej) GCO-DP /24 GCO-DP-2-3-2/2 Max długość przewodu kominowego Dla odgiętych 8 skrzydełek - L max=3.5 m Dla odgiętych 6 skrzydełek - L max=2.5 m Dla odgiętych 4 skrzydełek - L max=2 m Przykład obliczeń dla układu kominowego rys H max = H + H 2 = L max (m (strata na kolanku) + m (strata na trójniku) ) H max = =.5 m Dla odgiętych 8 skrzydełek - L max=4 m Dla odgiętych 6 skrzydełek - L max=3 m Dla odgiętych 4 skrzydełek - L max=2 m Max długość przewodu kominowego L max=4 m Przykład obliczeń dla układu kominowego rys H max = H + H 2 = L max (m (strata na kolanku) + m (strata na trójniku) ) H max = 4 2 =2 m Podłączenie do wspólnego układu kanałowego, składającego się z kanału doprowadzającego powietrze do spalania i kanału odprowadzającego spaliny Wymiary szachtu kominowego min 40 min 40 Uwaga: Wężyk odprowadzający kondensat powinien być odpowiednio zasyfonowany. H 2 80 lub odpowiednio 60 min 40 Trójnik koncentryczny 90 z rewizją wg tabeli 6. Adapter wg tabeli H lub odpowiednio 60 Odskraplacz lub adapter z odskraplaczem wg tabeli 7. Kolano spalinowe 90 ze wspornikiem wg tabeli 7. odprowadzający kondensat Rozeta maskująca z gumową uszczelką Minimalny rozmiar otworu w ścianie umożliwiający rozmontowanie układu: dla systemu SPS O60/00 = O25 lub 25x25mm dla systemu SPS O80/25 = O50 lub 50x50mm Kratka ściekowa Rys

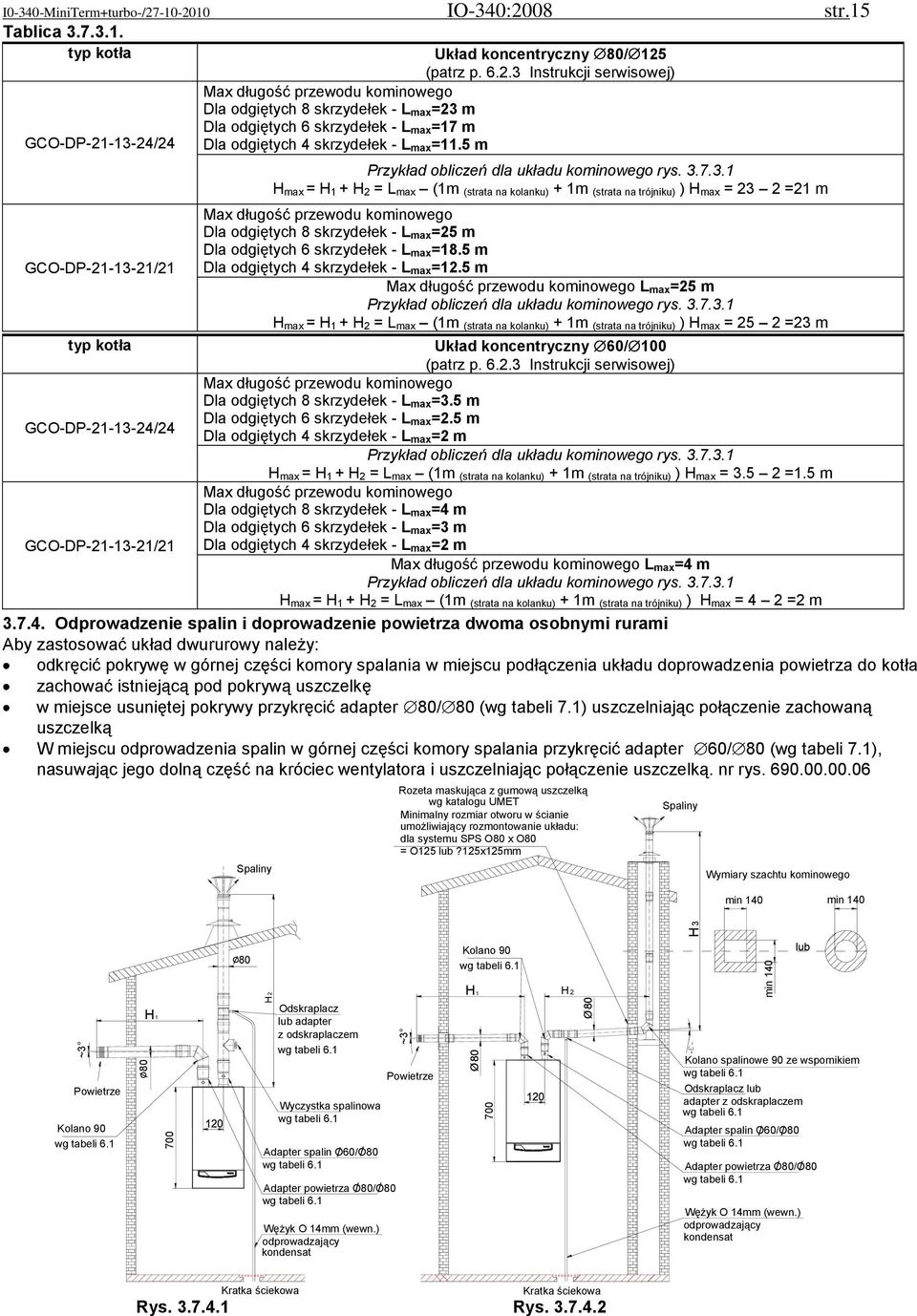

16 2 I0-340-MiniTerm+turbo-/ IO-340:2008 str.5 Tablica typ kotła Układ koncentryczny 80/ 25 GCO-DP /24 GCO-DP-2-3-2/2 Max długość przewodu kominowego Dla odgiętych 8 skrzydełek - L max=23 m Dla odgiętych 6 skrzydełek - L max=7 m Dla odgiętych 4 skrzydełek - L max=.5 m (patrz p Instrukcji serwisowej) Przykład obliczeń dla układu kominowego rys H max = H + H 2 = L max (m (strata na kolanku) + m (strata na trójniku) ) H max = 23 2 =2 m Max długość przewodu kominowego Dla odgiętych 8 skrzydełek - L max=25 m Dla odgiętych 6 skrzydełek - L max=8.5 m Dla odgiętych 4 skrzydełek - L max=2.5 m Max długość przewodu kominowego L max=25 m Przykład obliczeń dla układu kominowego rys H max = H + H 2 = L max (m (strata na kolanku) + m (strata na trójniku) ) H max = 25 2 =23 m typ kotła Układ koncentryczny 60/ 00 (patrz p Instrukcji serwisowej) Max długość przewodu kominowego Dla odgiętych 8 skrzydełek - L max=3.5 m Dla odgiętych 6 skrzydełek - L max=2.5 m GCO-DP /24 Dla odgiętych 4 skrzydełek - L max=2 m Przykład obliczeń dla układu kominowego rys H max = H + H 2 = L max (m (strata na kolanku) + m (strata na trójniku) ) H max = =.5 m Max długość przewodu kominowego Dla odgiętych 8 skrzydełek - L max=4 m Dla odgiętych 6 skrzydełek - L max=3 m GCO-DP-2-3-2/2 Dla odgiętych 4 skrzydełek - L max=2 m Max długość przewodu kominowego L max=4 m Przykład obliczeń dla układu kominowego rys H max = H + H 2 = L max (m (strata na kolanku) + m (strata na trójniku) ) H max = 4 2 =2 m Odprowadzenie spalin i doprowadzenie powietrza dwoma osobnymi rurami Aby zastosować układ dwururowy należy: odkręcić pokrywę w górnej części komory spalania w miejscu podłączenia układu doprowadzenia powietrza do kotła zachować istniejącą pod pokrywą uszczelkę w miejsce usuniętej pokrywy przykręcić adapter 80/ 80 (wg tabeli 7.) uszczelniając połączenie zachowaną uszczelką W miejscu odprowadzenia spalin w górnej części komory spalania przykręcić adapter 60/ 80 (wg tabeli 7.), nasuwając jego dolną część na króciec wentylatora i uszczelniając połączenie uszczelką. nr rys Spaliny Rozeta maskująca z gumową uszczelką Minimalny rozmiar otworu w ścianie umożliwiający rozmontowanie układu: dla systemu SPS O80 x O80 = O25 lub?25x25mm Spaliny Wymiary szachtu kominowego min 40 min 40 3 H ~3 Powietrze Kolano 90 wg tabeli H H Odskraplacz lub adapter z odskraplaczem wg tabeli 6. Wyczystka spalinowa wg tabeli 6. Adapter spalin O60/O80 / / wg tabeli 6. Adapter powietrza O80/O80 / / wg tabeli 6. Wężyk O 4mm (wewn.) odprowadzający kondensat ~3 Powietrze Kolano 90 wg tabeli 6. H H min 40 Kolano spalinowe 90 ze wspornikiem wg tabeli 6. Odskraplacz lub adapter z odskraplaczem wg tabeli 6. Adapter spalin O60/O80 / / wg tabeli 6. Adapter powietrza O80/O80 / / wg tabeli 6. Wężyk O 4mm (wewn.) odprowadzający kondensat Kratka ściekowa Kratka ściekowa Rys Rys

17 I0-340-MiniTerm+turbo-/ IO-340:2008 str.6 Uwaga: Poziomą rurę powietrzną zamontować pod kątem ~3 o (rys i ) tak aby woda deszczowa, która dostanie się do rur, nie zalewała kotła a wypływała na zewnątrz budynku. Wężyk odprowadzający kondensat powinien być odpowiednio zasyfonowany. Tablica typ kotła Układ podwójny 80 x 80 (patrz p Instrukcji serwisowej) GCO-DP /24 GCO-DP-2-3-2/2 Max długość przewodu kominowego Dla odgiętych 8 skrzydełek - L max=25 m Dla odgiętych 6 skrzydełek - L max=8.5 m Dla odgiętych 4 skrzydełek - L max=2.5 m Max długość przewodu kominowego L max=25 m Przykład obliczeń dla układu kominowego rys H max = H + H 2 = L max m (strata na kolanku) = 25 =24 m Przykład obliczeń dla układu kominowego rys H max = H + H 2+H 3 = L max (m+m+m) (strata na kolankach) = 25 3 =22 m Redukcja maksymalnej długości układu powietrzno spalinowego przez zmianę kierunku przepływu Redukcja max długości układu spalinowo powietrznego przez zmianę kierunku przepływu m 0.5m m 3.8. Podłączenie regulatora temperatury pomieszczeń Kocioł został zaprojektowany do współpracy z regulatorem temperatury pomieszczeń, który posiada własne zasilanie i styk sterujący wolny od potencjału. Podłączenia należy dokonać wg wskazówek producenta regulatorów. W celu podłączenia regulatora temperatury pomieszczeń należy - regulator temperatury nabyć odpowiedniej długości przewód i podłączyć go, zgodnie z nalepką informacyjną umieszczoną na wewnętrznej ściance pokrywy dolnej (p. rys. 3.8.) do zacisków oznaczonych RT pod - czujnik temperatury klapką w tylnej części panelu sterowania, po uprzednim zewnętrznej - przewód czarny usunięciu mostka elektrycznego zwierającego bieguny RT. - czujnik temp. zasobnika (opcja) - timer zasobnika (opcja) Rys Nalepka informacyjna Podłączenia pokojowego regulatora temperatury do kotła dokonuje AUTORYZOWANY SERWIS FIRMOWY lub AUTORYZOWANY INSTALATOR. Potencjometr wyboru funkcji Potencjometr wyboru temp. wody grzewczej Wyœwietlacz Potencjometr wyboru temp. wody u ytkowej Pompa jednokierunkowa Zespó³ gazowy Elektroda kontroli p³omienia Elektroda zap³onowa Ogranicznik temperatury jako zabezpieczenie przed przekroczeniem granicznej temp. wody grzewczej Ogranicznik temperatury jako zabezpieczenie przed zanikiem ci¹ gu komin. Czujnik NTC temp. wody grzewczej Czujnik przep³ywu wody u ytkowej Czujnik NTC temp. wody u ytkowej Czujnik temperatury zewnêtrznej Bezpiecznik 5x20 2AF P³yta sterowania dodatkowym obiegiem Rys Schemat ideowy połączeń elektrycznych GCO-DP-2-23 Cewka modulatora Z³¹ cze "ISP" - programowanie mikroproc. Sygnalizacja ogrzewania wody u ytkowej Sygna³ alarmowy, funkcja "Kominiarz" Konfiguracja kot³a

18 I0-340-MiniTerm+turbo-/ IO-340:2008 str.7 Nr Opis Potencjometr wyboru funkcji Potencjometr wyboru temp. wody grzewczej Wyświetlacz Wentylator Potencjometr wyboru temp. 6 wody grzewczej Pompa Zespół gazowy Elektroda kontroli płomienia Nr Opis Nr Opis Nr 0 Elektroda zapłonowa 53 5 Ogranicznik temperatury jako Czujnik przepływu wody użytkowej zabezpieczenie przed Czujnik NTC temp. wody użytkowej przekroczeniem granicznej temp. 27 D wody grzewczej 4 Regulator temperatury pomieszczeń D2 42 Czujnik temperatury zewnętrznej D3 Bezpiecznik 5x20 2AF 8 Czujnik NTC temp. wody grzewczej 44 D4 9 Czujnik ciśnienia wody grzewczej Płyta sterowania dodatkowym a,b 23 Czujnik różnicy ciśnień (presostat) 52 obiegiem Opis Cewka modulatora Złącze "In System Programming" - programowanie mikroprocesora Sygnalizacja ogrzewania wody c.o. Sygnalizacja obecności płomienia Sygnalizacja ogrzewania wody użytkowej Sygnał alarmowy, sekwencja "Kominiarz" Konfiguracja kotła Rys Schemat ideowy połączeń elektrycznych GCO-DP Podłączenie czujnika temperatury zewnętrznej Aby podłączyć czujnik temperatury zewnętrznej należy użyć 2 żyłowego kabla o przekroju żyły 0,5mm 2 i podłączyć go do zacisków oznaczonych AFS pod klapką w tylnej części panelu sterowania, zgodnie z nalepką informacyjną umieszczoną na wewnętrznej ściance pokrywy dolnej ( rys. 3.8.). Czujnik temperatury zewnętrznej najlepiej umieścić na północnej ścianie budynku i nie powinien być narażony na bezpośrednie działanie słońca. 4. URUCHOMIENIE I EKSPLOATACJA KOTŁA 4.. Uruchomienie kotła Po zainstalowaniu kotła, sprawdzeniu prawidłowości i szczelności jego podłączenia i przygotowania go do eksploatacji zgodnie z niniejsza instrukcją i obowiązującymi przepisami, pierwszego uruchomienia i przeszkolenia użytkownika w zakresie pracy kotła i urządzeń zabezpieczających oraz o sposobie jego obsługi może dokonać tylko AUTORYZOWANY SERWIS FIRMOWY. Wykaz zawierający adresy i rejon działania, załączany jest do wyrobu Włączenie i obsługa Włącz kocioł do sieci, Otwórz zawór gazowy i zawory wodne. Włączenie kotła w sezonie grzewczym Ustaw przełącznik funkcji poz. w pozycję wyświetlacz temperatury wody grzewczej powinien wskazywać aktualną wartość temperatury. Następnie generator iskry spowoduje zapalenie gazu wypływającego z palnika. Ustaw żądaną temperaturę wody grzewczej pokrętłem poz. 2 w przedziale 40 o C do 85 o C. Ustaw żądaną temperaturę wody użytkowej pokrętłem poz. 6 w przedziale 30 o C do 60 o C Rys Panel sterowania W pracy kotła priorytet ma pozyskanie ciepłej wody użytkowej. W przypadku podłączonego regulatora temperatury pomieszczeń wybierz żądaną temperaturę pomieszczenia na regulatorze.

19 I0-340-MiniTerm+turbo-/ IO-340:2008 str.8 Znaczenie symboli na panelu sterowania - odczyt ciśnienia statycznego wody grzewczej - kocioł wyłączony z eksploatacji - realizuje funkcję przeciwzamarzaniową, - realizuje funkcję zegar 24 godz. pokrętło poz. (wybierak funkcji) - praca kotła w sezonie letnim pozycja LATO, realizuje funkcję grzania wody użytkowej - praca kotła w sezonie zimowym pozycja ZIMA - realizuje funkcję grzania wody użytkowej - - realizuje funkcję grzania wody do c.o. - - wybierak temperatury wody użytkowej (pokrętło poz. 6) - wybierak temperatury wody grzewczej (pokrętło poz. 2) oznaczenia wokół wyświetlacza D3 dioda zielona sygnalizacja D2 dioda żółta sygnalizacja obecności ogrzewania wody użytkowej płomienia D dioda zielona sygnalizacja ogrzewania wody c.o. D4 dioda czerwona sygnalizacja wyłączenia z blokadą - sygnalizacja sekwencji serwisowej Kominiarz reset K - Reset - kasowanie blokady, - Sekwencja Kominiarz, - Programowanie parametrów. Włączenie kotła w sezonie letnim Ustaw przełącznik funkcji poz. w pozycję. Kocioł funkcjonuje automatycznie wg ustawionych parametrów Sygnalizacja stanów pracy i diagnostyka Typ sterownika zastosowanego w kotle podany jest na tablicy informacyjnej przyklejonej na wewnętrznej stronie klapy kotła. Kod 0 Przyczyna błędu Zanik lub brak płomienia Typ sterownika Tabela kodów błędów wyświetlanych przez sterownik kotła typ T0 Reakcja kotła wyłączenie z blokadą Nastawy Podczas zmiany ustawienia temperatury wody grzewczej (zmiany położenia pokrętła poz.2) na wyświetlaczu wyświetlana będzie przez okres kilku sekund, temperatura ustawiona w stopniach Celsjusza a następnie temperatura aktualna. Na rysunku obok przykładowo podano 60 o C. Podczas zmiany nastawy temp. miga zielona dioda D. Podczas zmiany ustawienia temperatury wody użytkowej (zmiany położenia pokrętła poz.6) na wyświetlaczu wyświetlana będzie przez okres kilku sekund, temperatura ustawiona w stopniach Celsjusza a następnie temperatura aktualna. Na rysunku obok przykładowo podano 50 o C. Podczas zmiany nastawy temp. miga zielona dioda D3. Pozycja przełącznika wyboru funkcji: Działa funkcja przeciwzamarzaniowa kotła. Działa układ zabezpieczający pompę (zegar 24h). Pozycja Bar przełącznika wyboru funkcji: Wyświetlane jest ciśnienie statyczne wody grzewczej. Przykładowo podano.6 bar Diagnostyka Kiedy w funkcjonowaniu kotła nastąpi nieprawidłowość, objawi się to wyświetlaniem odpowiedniego kodu błędu na panelu sterowania. Komunikaty błędu wyświetlane są z zachowaniem priorytetu ich ważności dla bezpieczeństwa użytkowania. Wraz z wyświetlanym kodem błędu, miga czerwona dioda D4. Kody błędu 0, 02, 03 sygnalizują wyłączenie kotła z blokadą. Blokadę kotła można anulować poprzez wciśnięcie przycisku reset. Kiedy kocioł nadal będzie wchodził w stan blokady należy wezwać AUTORYZOWANY SERWIS FIRMOWY.

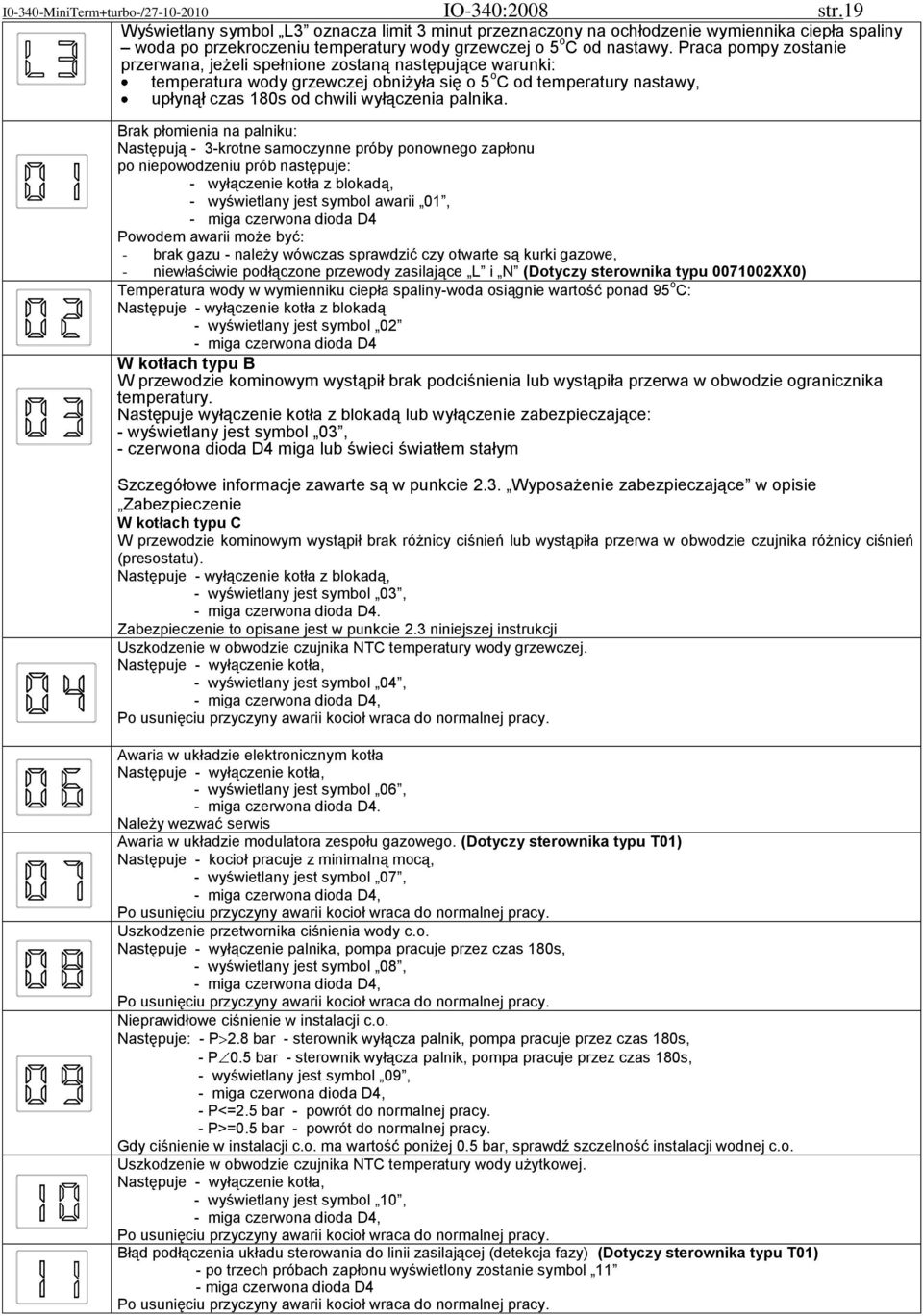

20 I0-340-MiniTerm+turbo-/ IO-340:2008 str.9 Wyświetlany symbol L3 oznacza limit 3 minut przeznaczony na ochłodzenie wymiennika ciepła spaliny woda po przekroczeniu temperatury wody grzewczej o 5 o C od nastawy. Praca pompy zostanie przerwana, jeżeli spełnione zostaną następujące warunki: temperatura wody grzewczej obniżyła się o 5 o C od temperatury nastawy, upłynął czas 80s od chwili wyłączenia palnika. Brak płomienia na palniku: Następują - 3-krotne samoczynne próby ponownego zapłonu po niepowodzeniu prób następuje: - wyłączenie kotła z blokadą, - wyświetlany jest symbol awarii 0, - miga czerwona dioda D4 Powodem awarii może być: - brak gazu - należy wówczas sprawdzić czy otwarte są kurki gazowe, - niewłaściwie podłączone przewody zasilające L i N (Dotyczy sterownika typu XX0) Temperatura wody w wymienniku ciepła spaliny-woda osiągnie wartość ponad 95 o C: Następuje - wyłączenie kotła z blokadą - wyświetlany jest symbol 02 - miga czerwona dioda D4 W kotłach typu B W przewodzie kominowym wystąpił brak podciśnienia lub wystąpiła przerwa w obwodzie ogranicznika temperatury. Następuje wyłączenie kotła z blokadą lub wyłączenie zabezpieczające: - wyświetlany jest symbol 03, - czerwona dioda D4 miga lub świeci światłem stałym Szczegółowe informacje zawarte są w punkcie 2.3. Wyposażenie zabezpieczające w opisie Zabezpieczenie W kotłach typu C W przewodzie kominowym wystąpił brak różnicy ciśnień lub wystąpiła przerwa w obwodzie czujnika różnicy ciśnień (presostatu). Następuje - wyłączenie kotła z blokadą, - wyświetlany jest symbol 03, - miga czerwona dioda D4. Zabezpieczenie to opisane jest w punkcie 2.3 niniejszej instrukcji Uszkodzenie w obwodzie czujnika NTC temperatury wody grzewczej. Następuje - wyłączenie kotła, - wyświetlany jest symbol 04, - miga czerwona dioda D4, Po usunięciu przyczyny awarii kocioł wraca do normalnej pracy. Awaria w układzie elektronicznym kotła Następuje - wyłączenie kotła, - wyświetlany jest symbol 06, - miga czerwona dioda D4. Należy wezwać serwis Awaria w układzie modulatora zespołu gazowego. (Dotyczy sterownika typu T0) Następuje - kocioł pracuje z minimalną mocą, - wyświetlany jest symbol 07, - miga czerwona dioda D4, Po usunięciu przyczyny awarii kocioł wraca do normalnej pracy. Uszkodzenie przetwornika ciśnienia wody c.o. Następuje - wyłączenie palnika, pompa pracuje przez czas 80s, - wyświetlany jest symbol 08, - miga czerwona dioda D4, Po usunięciu przyczyny awarii kocioł wraca do normalnej pracy. Nieprawidłowe ciśnienie w instalacji c.o. Następuje: - P 2.8 bar - sterownik wyłącza palnik, pompa pracuje przez czas 80s, - P 0.5 bar - sterownik wyłącza palnik, pompa pracuje przez czas 80s, - wyświetlany jest symbol 09, - miga czerwona dioda D4, - P<=2.5 bar - powrót do normalnej pracy. - P>=0.5 bar - powrót do normalnej pracy. Gdy ciśnienie w instalacji c.o. ma wartość poniżej 0.5 bar, sprawdź szczelność instalacji wodnej c.o. Uszkodzenie w obwodzie czujnika NTC temperatury wody użytkowej. Następuje - wyłączenie kotła, - wyświetlany jest symbol 0, - miga czerwona dioda D4, Po usunięciu przyczyny awarii kocioł wraca do normalnej pracy. Błąd podłączenia układu sterowania do linii zasilającej (detekcja fazy) (Dotyczy sterownika typu T0) - po trzech próbach zapłonu wyświetlony zostanie symbol - miga czerwona dioda D4 Po usunięciu przyczyny awarii kocioł wraca do normalnej pracy.
