P R O J E K T W Y K O N A W C Z Y

Transkrypt

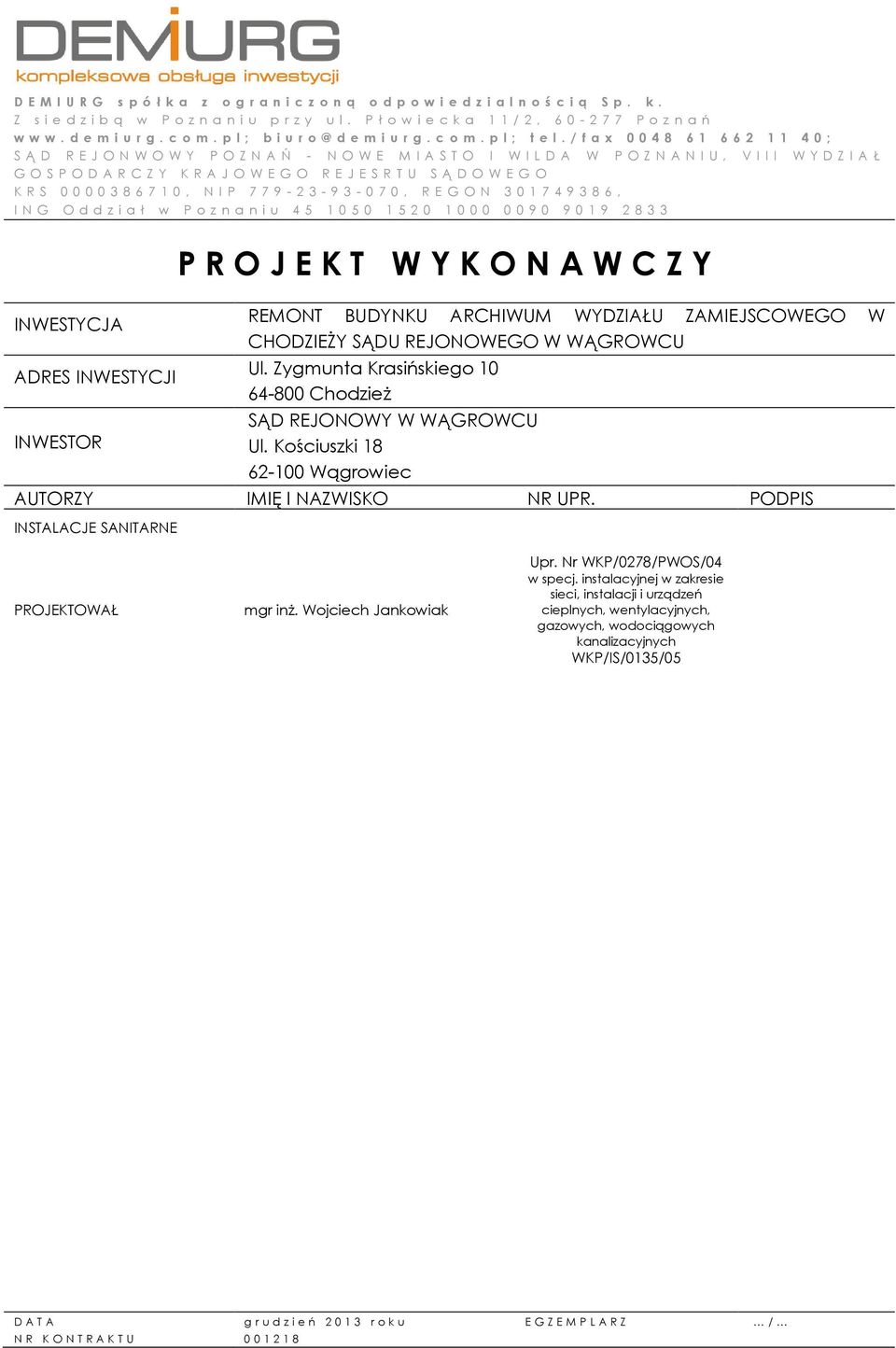

1 D E M I U R G s p ó ł k a z o g r a n i c z o n ą o d p o w i e d z i a l n o ś c i ą S p. k. Z s i e d z i b ą w P o z n a n i u p r z y u l. P ł o w i e c k a 1 1 / 2, P o z n a ń w w w. d e m i u r g. c o m. p l ; b i u r d e m i u r g. c o m. p l ; t e l. / f a x ; S Ą D R E J O N W O W Y P O Z N A Ń - N O W E M I A S T O I W I L D A W P O Z N A N I U, V I I I W Y D Z I A Ł G O S P O D A R C Z Y K R A J O W E G O R E J E S R T U S Ą D O W E G O K R S , N I P , R E G O N , I N G O d d z i a ł w P o z n a n i u INWESTYCJA ADRES INWESTYCJI INWESTOR P R O J E K T W Y K O N A W C Z Y REMONT BUDYNKU ARCHIWUM WYDZIAŁU ZAMIEJSCOWEGO W CHODZIEŻY SĄDU REJONOWEGO W WĄGROWCU Ul. Zygmunta Krasińskiego Chodzież SĄD REJONOWY W WĄGROWCU Ul. Kościuszki Wągrowiec AUTORZY IMIĘ I NAZWISKO NR UPR. PODPIS INSTALACJE SANITARNE PROJEKTOWAŁ mgr inż. Wojciech Jankowiak Upr. Nr WKP/0278/PWOS/04 w specj. instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych kanalizacyjnych WKP/IS/0135/05 D AT A g r u d z i e ń r o k u E G Z E M P L AR Z / N R K O N T R AK T U

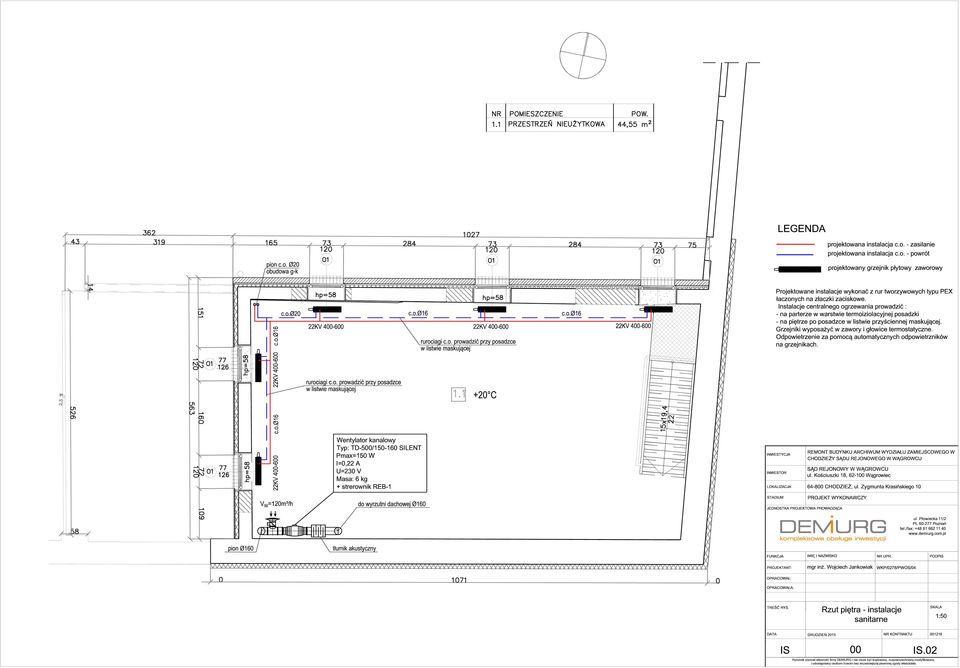

2 ZAWARTOŚĆ PROJEKTU I. DOKUMENTY FORMALNO PRAWNE... II. CZĘŚĆ OPISOWA... 1 Dane ewidencyjne... 2 Podstawa opracowania... 3 Przedmiot inwestycji... 4 Istniejący stan zagospodarowania działki... 5 Ochrona konserwatorska w zakresie ochrony zabytków... 6 Opis prac remontowych... 7 Dostęp dla osób niepełnosprawnych... 8 Eksploatacja górnicza... 9 Wpływ na środowisko Interes osób trzecich Uwagi końcowe Spis rysunków... Spis rysunków IS.01 Rzut parteru instalacje sanitarne IS.02 Rzut pietra instalacje sanitarne

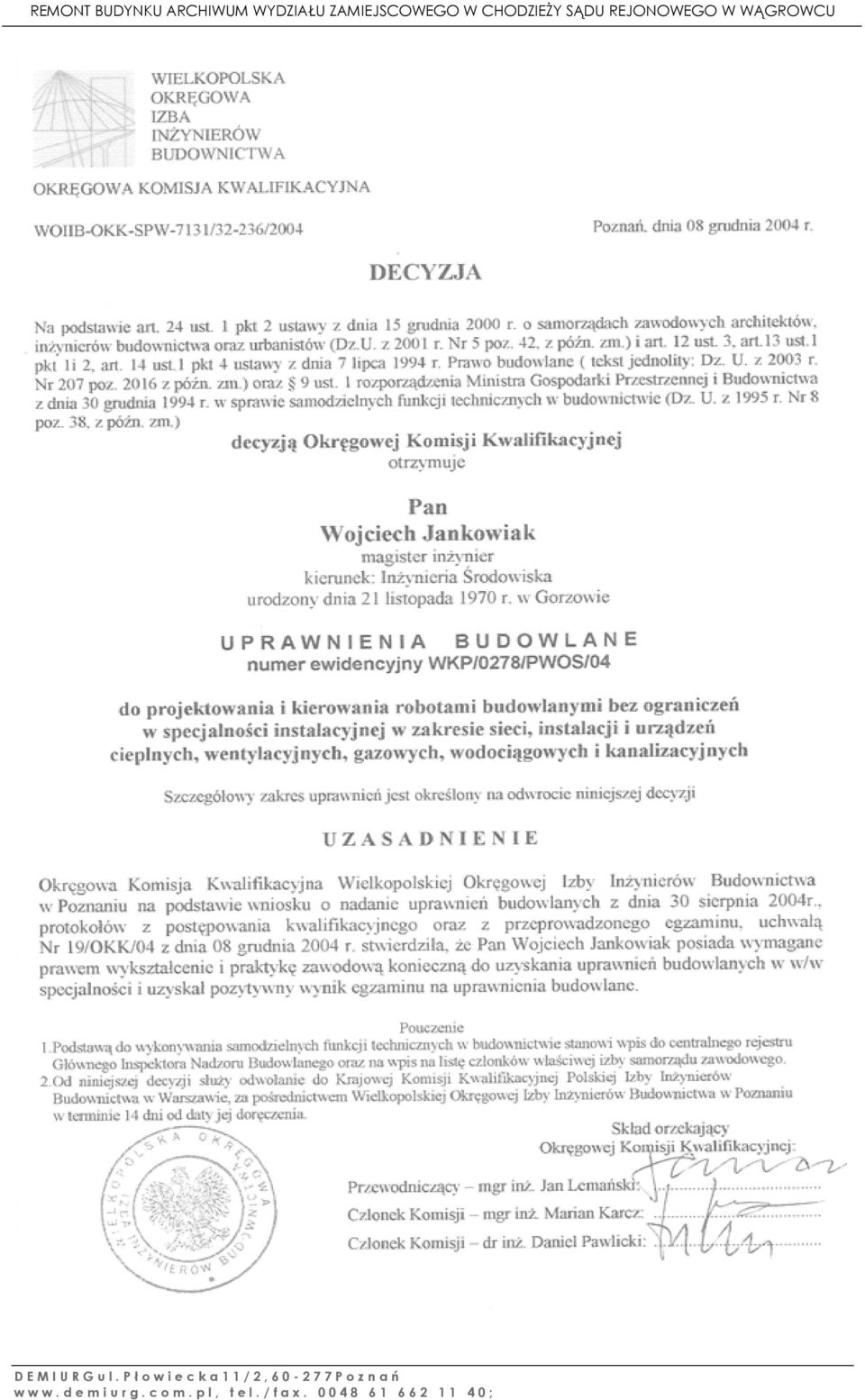

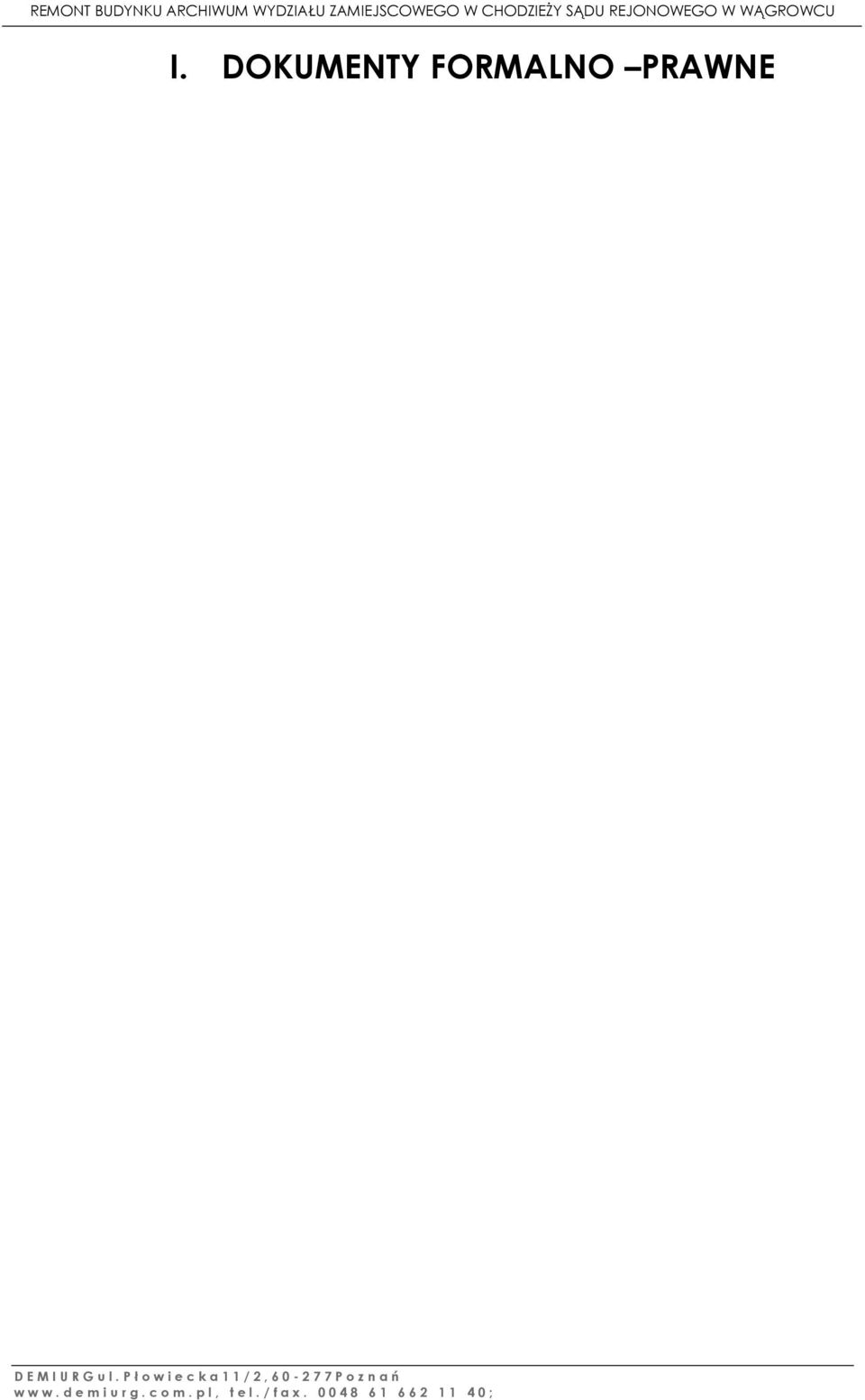

3 I. DOKUMENTY FORMALNO PRAWNE

4

5

6

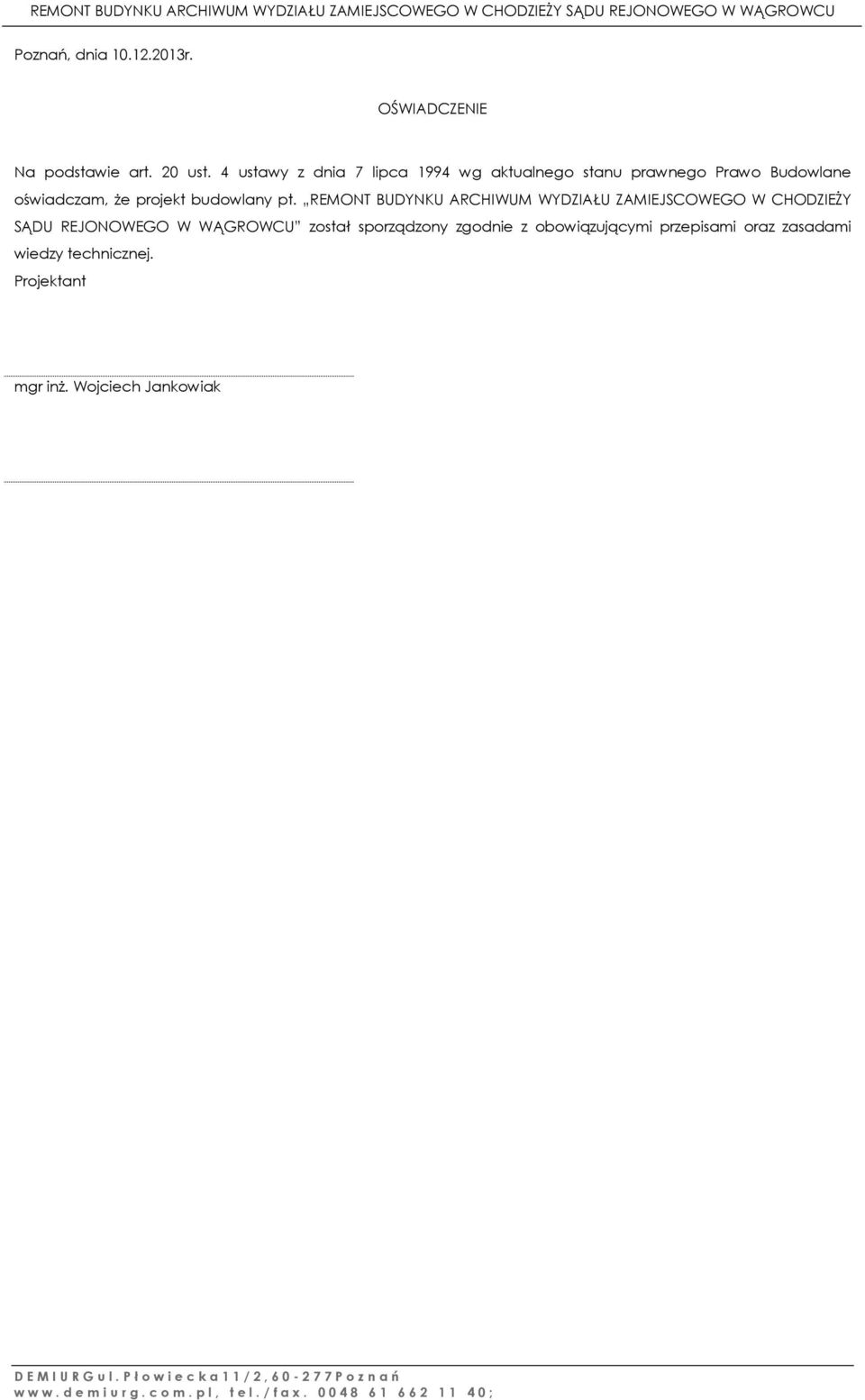

7 Poznań, dnia r. OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 wg aktualnego stanu prawnego Prawo Budowlane oświadczam, że projekt budowlany pt. REMONT BUDYNKU ARCHIWUM WYDZIAŁU ZAMIEJSCOWEGO W CHODZIEŻY SĄDU REJONOWEGO W WĄGROWCU został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant mgr inż. Wojciech Jankowiak

8 II. CZĘŚĆ OPISOWA

9 1 Dane ewidencyjne Inwestor: SĄD REJONOWY W WĄGROWCU Wągrowiec, ul. Kościuszki 18 Obiekt: REMONT BUDYNKU ARCHIWUM WYDZIAŁU ZAMIEJSCOWEGO W CHODZIEŻY SĄDU REJONOWEGO W WĄGROWCU Lokalizacja: DZIAŁKA NR 1493/2, obręb miasto Chodzież, położona w Chodzieży przy ul. Krasińskiego 10, pow. chodzieski w województwie wielkopolskim 2 Podstawa opracowania Uzgodnienia i umowa z inwestorem Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie /Dz.U. Nr 75, poz.690/. wraz ze późniejszymi zmianami ustawa z dn.7.lipca 1994 Prawo Budowlane (Dz.U ze zm., Dz.U ) przepisy i normy. wizja lokalna inwentaryzacja 3 Przedmiot opracowania Niniejsze opracowanie zawiera rozwiązanie techniczne instalacji wentylacji mechanicznej oraz instalacji c.o. dla remontowanych pomieszczeń archiwum Wydziału Zamiejscowego w Chodzieży Sądu Rejonowego w Wągrowcu. 4 Opis rozwiązań projektowych 4.1 Instalacja wentylacji mechanicznej Nawiew powietrza do pomieszczeń archiwum odbywać się będzie poprzez nawiewniki montowane w stolarce okiennej. Wywiew realizowany będzie mechanicznie poprzez projektowany wentylator kanałowy zlokalizowany pod stropem na piętrze. Wyrzutnia dachowa zamontowana na wysokości 1m nad powierzchnią dachu. Wyciąg z pomieszczeń za pomocą wywiewników ze stali ocynkowanej. Wywiewniki wyposażone w skrzynki rozprężne oraz przepustnice zamontowane przed skrzynkami. Całość instalacji montowana na wierzchu ścian/stropów w wersji ze stali ocynkowanej. Otwory rewizyjne i możliwość czyszczenia instalacji Czyszczenie instalacji powinno być zapewnione przez zastosowanie otworów rewizyjnych w przewodach instalacji lub demontaż elementu składowego instalacji. Otwory rewizyjne powinny umożliwiać oczyszczenie wewnętrznych powierzchni przewodów, a także urządzeń i elementów instalacji, jeśli konstrukcja tych urządzeń i elementów nie umożliwia ich oczyszczenia w inny sposób. Wykonanie otworów rewizyjnych nie powinno obniżać wytrzymałości i szczelności przewodów, jak również własności cieplnych, akustycznych i przeciwpożarowych. Elementy usztywniające i inne elementy wyposażenia przewodów powinny być tak zamontowane, aby nie utrudniały czyszczenia przewodów. Elementy usztywniające wewnątrz przewodów o przekroju prostokątnym powinny mieć opływowe kształty, najlepiej o przekroju kołowym. Niedopuszczalne jest stosowanie taśm perforowanych lub innych elementów trudnych do czyszczenia. Nie należy stosować wewnątrz przewodów ostro zakończonych śrub lub innych elementów, które mogą powodować zagrożenie dla zdrowia lub uszkodzenie urządzeń czyszczących. Nie dopuszcza się ostrych krawędzi w otworach rewizyjnych, pokrywach otworów i drzwiach rewizyjnych. Pokrywy otworów rewizyjnych i drzwi rewizyjne urządzeń powinny się łatwo otwierać. W przewodach o przekroju kołowym o średnicy nominalnej mniejszej niż 200

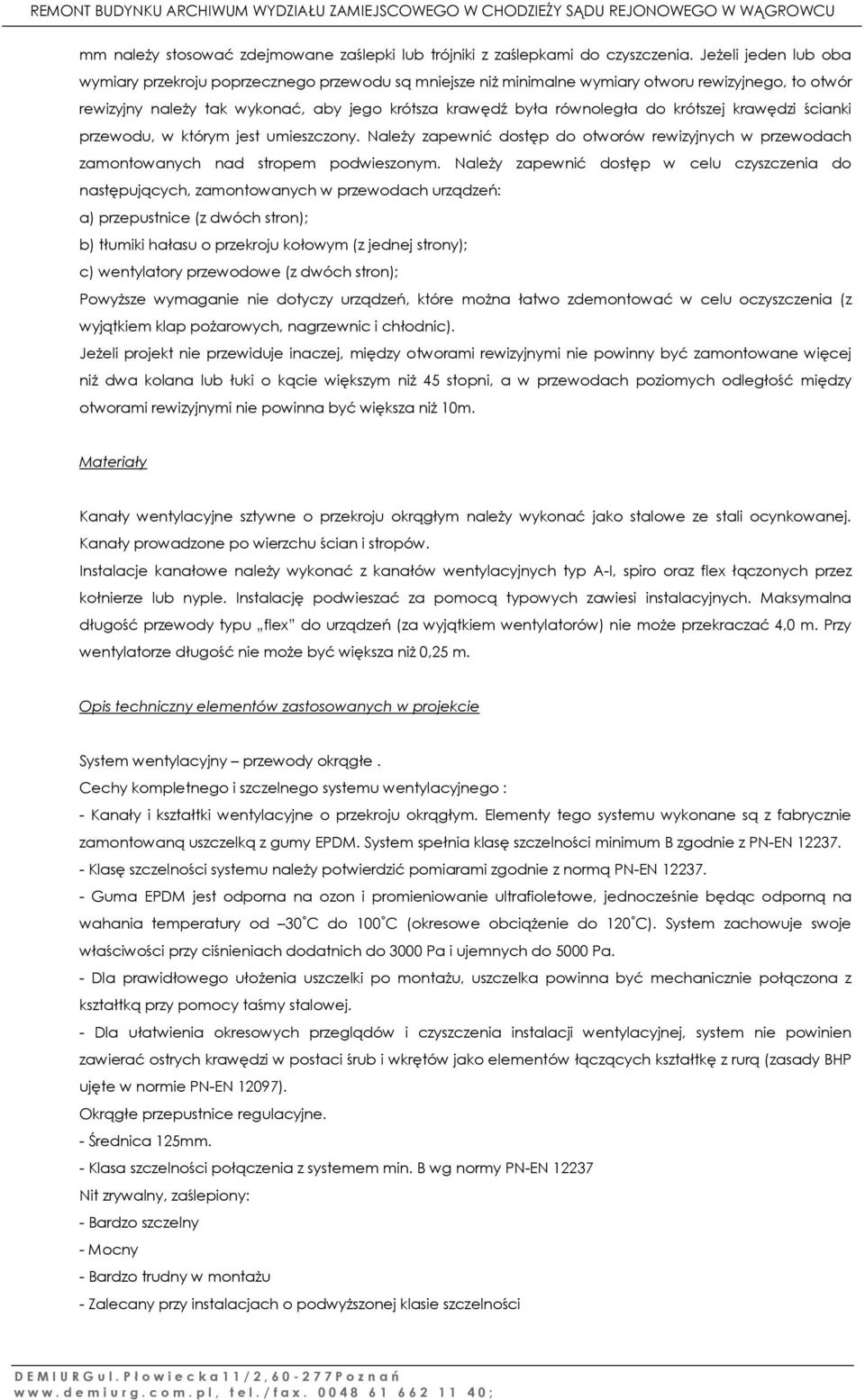

10 mm należy stosować zdejmowane zaślepki lub trójniki z zaślepkami do czyszczenia. Jeżeli jeden lub oba wymiary przekroju poprzecznego przewodu są mniejsze niż minimalne wymiary otworu rewizyjnego, to otwór rewizyjny należy tak wykonać, aby jego krótsza krawędź była równoległa do krótszej krawędzi ścianki przewodu, w którym jest umieszczony. Należy zapewnić dostęp do otworów rewizyjnych w przewodach zamontowanych nad stropem podwieszonym. Należy zapewnić dostęp w celu czyszczenia do następujących, zamontowanych w przewodach urządzeń: a) przepustnice (z dwóch stron); b) tłumiki hałasu o przekroju kołowym (z jednej strony); c) wentylatory przewodowe (z dwóch stron); Powyższe wymaganie nie dotyczy urządzeń, które można łatwo zdemontować w celu oczyszczenia (z wyjątkiem klap pożarowych, nagrzewnic i chłodnic). Jeżeli projekt nie przewiduje inaczej, między otworami rewizyjnymi nie powinny być zamontowane więcej niż dwa kolana lub łuki o kącie większym niż 45 stopni, a w przewodach poziomych odległość między otworami rewizyjnymi nie powinna być większa niż 10m. Materiały Kanały wentylacyjne sztywne o przekroju okrągłym należy wykonać jako stalowe ze stali ocynkowanej. Kanały prowadzone po wierzchu ścian i stropów. Instalacje kanałowe należy wykonać z kanałów wentylacyjnych typ A-I, spiro oraz flex łączonych przez kołnierze lub nyple. Instalację podwieszać za pomocą typowych zawiesi instalacyjnych. Maksymalna długość przewody typu flex do urządzeń (za wyjątkiem wentylatorów) nie może przekraczać 4,0 m. Przy wentylatorze długość nie może być większa niż 0,25 m. Opis techniczny elementów zastosowanych w projekcie System wentylacyjny przewody okrągłe. Cechy kompletnego i szczelnego systemu wentylacyjnego : - Kanały i kształtki wentylacyjne o przekroju okrągłym. Elementy tego systemu wykonane są z fabrycznie zamontowaną uszczelką z gumy EPDM. System spełnia klasę szczelności minimum B zgodnie z PN-EN Klasę szczelności systemu należy potwierdzić pomiarami zgodnie z normą PN-EN Guma EPDM jest odporna na ozon i promieniowanie ultrafioletowe, jednocześnie będąc odporną na wahania temperatury od 30 C do 100 C (okresowe obciążenie do 120 C). System zachowuje swoje właściwości przy ciśnieniach dodatnich do 3000 Pa i ujemnych do 5000 Pa. - Dla prawidłowego ułożenia uszczelki po montażu, uszczelka powinna być mechanicznie połączona z kształtką przy pomocy taśmy stalowej. - Dla ułatwienia okresowych przeglądów i czyszczenia instalacji wentylacyjnej, system nie powinien zawierać ostrych krawędzi w postaci śrub i wkrętów jako elementów łączących kształtkę z rurą (zasady BHP ujęte w normie PN-EN 12097). Okrągłe przepustnice regulacyjne. - Średnica 125mm. - Klasa szczelności połączenia z systemem min. B wg normy PN-EN Nit zrywalny, zaślepiony: - Bardzo szczelny - Mocny - Bardzo trudny w montażu - Zalecany przy instalacjach o podwyższonej klasie szczelności

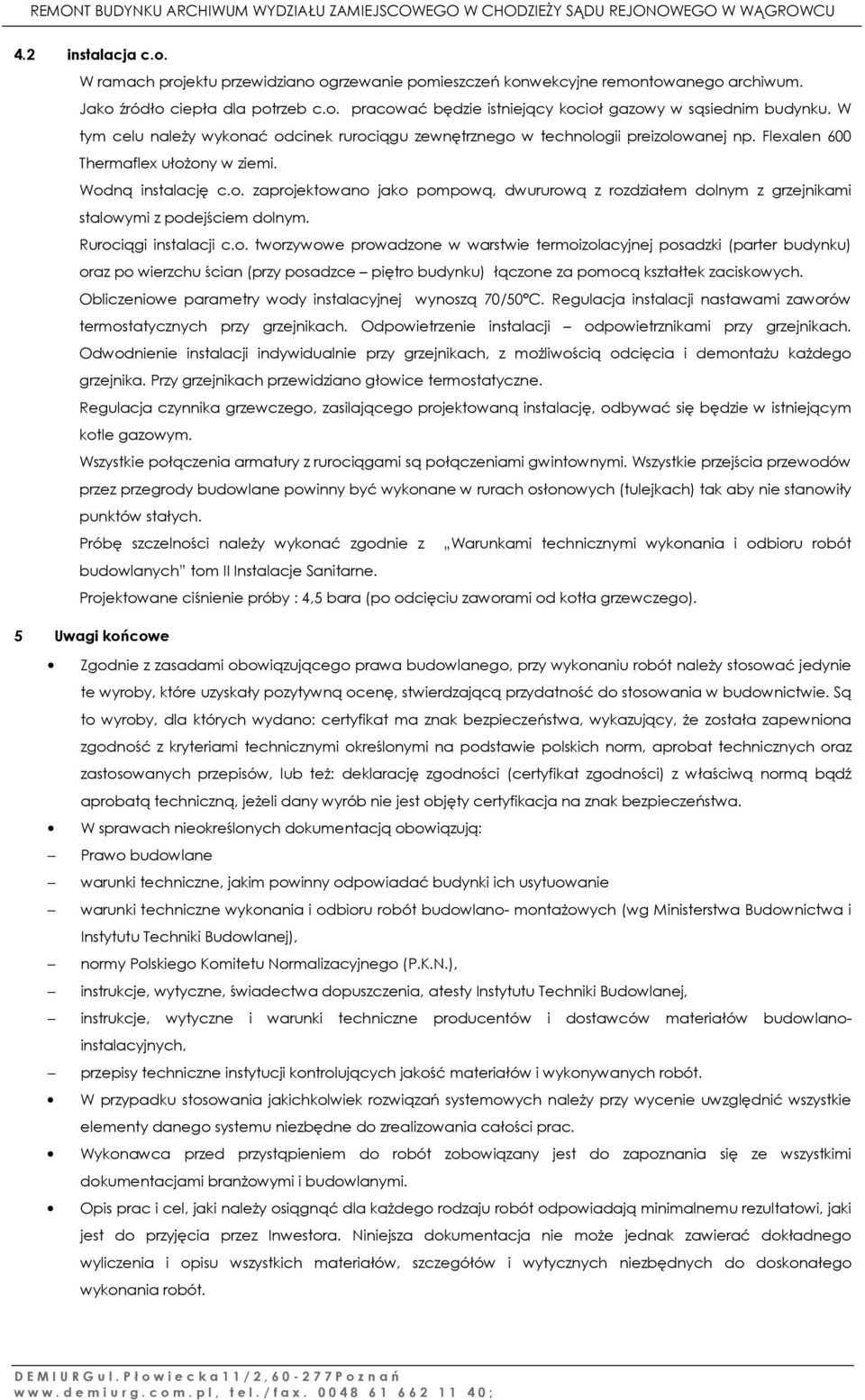

11 4.2 instalacja c.o. W ramach projektu przewidziano ogrzewanie pomieszczeń konwekcyjne remontowanego archiwum. Jako źródło ciepła dla potrzeb c.o. pracować będzie istniejący kocioł gazowy w sąsiednim budynku. W tym celu należy wykonać odcinek rurociągu zewnętrznego w technologii preizolowanej np. Flexalen 600 Thermaflex ułożony w ziemi. Wodną instalację c.o. zaprojektowano jako pompową, dwururową z rozdziałem dolnym z grzejnikami stalowymi z podejściem dolnym. Rurociągi instalacji c.o. tworzywowe prowadzone w warstwie termoizolacyjnej posadzki (parter budynku) oraz po wierzchu ścian (przy posadzce piętro budynku) łączone za pomocą kształtek zaciskowych. Obliczeniowe parametry wody instalacyjnej wynoszą 70/50 C. Regulacja instalacji nastawami zaworów termostatycznych przy grzejnikach. Odpowietrzenie instalacji odpowietrznikami przy grzejnikach. Odwodnienie instalacji indywidualnie przy grzejnikach, z możliwością odcięcia i demontażu każdego grzejnika. Przy grzejnikach przewidziano głowice termostatyczne. Regulacja czynnika grzewczego, zasilającego projektowaną instalację, odbywać się będzie w istniejącym kotle gazowym. Wszystkie połączenia armatury z rurociągami są połączeniami gwintownymi. Wszystkie przejścia przewodów przez przegrody budowlane powinny być wykonane w rurach osłonowych (tulejkach) tak aby nie stanowiły punktów stałych. Próbę szczelności należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanych tom II Instalacje Sanitarne. Projektowane ciśnienie próby : 4,5 bara (po odcięciu zaworami od kotła grzewczego). 5 Uwagi końcowe Zgodnie z zasadami obowiązującego prawa budowlanego, przy wykonaniu robót należy stosować jedynie te wyroby, które uzyskały pozytywną ocenę, stwierdzającą przydatność do stosowania w budownictwie. Są to wyroby, dla których wydano: certyfikat ma znak bezpieczeństwa, wykazujący, że została zapewniona zgodność z kryteriami technicznymi określonymi na podstawie polskich norm, aprobat technicznych oraz zastosowanych przepisów, lub też: deklarację zgodności (certyfikat zgodności) z właściwą normą bądź aprobatą techniczną, jeżeli dany wyrób nie jest objęty certyfikacja na znak bezpieczeństwa. W sprawach nieokreślonych dokumentacją obowiązują: Prawo budowlane warunki techniczne, jakim powinny odpowiadać budynki ich usytuowanie warunki techniczne wykonania i odbioru robót budowlano- montażowych (wg Ministerstwa Budownictwa i Instytutu Techniki Budowlanej), normy Polskiego Komitetu Normalizacyjnego (P.K.N.), instrukcje, wytyczne, świadectwa dopuszczenia, atesty Instytutu Techniki Budowlanej, instrukcje, wytyczne i warunki techniczne producentów i dostawców materiałów budowlanoinstalacyjnych, przepisy techniczne instytucji kontrolujących jakość materiałów i wykonywanych robót. W przypadku stosowania jakichkolwiek rozwiązań systemowych należy przy wycenie uwzględnić wszystkie elementy danego systemu niezbędne do zrealizowania całości prac. Wykonawca przed przystąpieniem do robót zobowiązany jest do zapoznania się ze wszystkimi dokumentacjami branżowymi i budowlanymi. Opis prac i cel, jaki należy osiągnąć dla każdego rodzaju robót odpowiadają minimalnemu rezultatowi, jaki jest do przyjęcia przez Inwestora. Niniejsza dokumentacja nie może jednak zawierać dokładnego wyliczenia i opisu wszystkich materiałów, szczegółów i wytycznych niezbędnych do doskonałego wykonania robót.

12 Rysunki i cześć opisowa są dokumentami wzajemnie sie uzupełniającymi. Wszystkie elementy ujęte w specyfikacji (opisie), a nie ujęte na rysunkach lub ujęte na rysunkach a nie ujęte w specyfikacji winne być traktowane tak jakby były ujęte w obu. W przypadku rozbieżności w jakimkolwiek z elementów dokumentacji należy zgłosić projektantowi, który zobowiązany będzie do pisemnego rozstrzygnięcia problemu. Wszystkie elementy nie ujęte w niniejszym opracowaniu (opis, specyfikacja, rysunki), a zdaniem Wykonawcy niezbędne do prawidłowego działania instalacji nie zwalniają Wykonawcy z ich zamontowania i dostarczenia. Ze względu na rodzaj robót Wykonawca, powinien zdawać sobie sprawę z prac, jakie należy wykonać, z ich zakresu i ich rodzaju, Dzięki umiejętnościom zawodowym w swojej specjalności powinien uzupełnić szczegóły, które mogłyby zostać pominięte w poszczególnych częściach dokumentacji tak, aby idealnie wykonać opisany obiekt i zagwarantować wymagany rezultat. W przypadku błędu, pomyłki lub wątpliwości interpretacyjnych Wykonawca, przed złożeniem oferty, powinien wyjaśnić sporne kwestie z Inwestorem, który jako jedyny jest upoważniony do wprowadzania zmian. Wszelkie niesygnalizowane niejasności będą interpretowane z korzyścią dla Inwestora. Wszystkie specyfikacje urządzeń i rysunki szczegółowe proponowane przez Wykonawcę należy zatwierdzić u Inwestora lub w Biurze Projektowym. Biuro Projektowe nie ponosi odpowiedzialności za wszelkie nieuzgodnione zmiany wynikające z uszczegółowienia rozwiązań funkcjonalnych, technologicznych, dostosowania do wymogów stawianych przez technologię, konstrukcję, instalacje, itd. oraz zmian wprowadzonych przez Inwestora Roboty należy wykonać w uzgodnieniu oraz zgodnie z zaleceniami nadzorów technicznych Wszystkie wymiary podawane są w centymetrach. Nie wolno brać żadnego wymiaru mierząc bezpośrednio z rysunku. Obowiązkiem wykonawcy jest sprawdzenie wymiaru w naturze. W wypadku jakiejkolwiek zmiany lub różnicy zauważonej między projektem a stanem faktycznym wykonawca zobowiązany jest przekazać tę informację do biura projektowego. W trakcie prac może w niewielkim zakresie zaistnieć konieczność wykonania dodatkowych prac niemożliwych do określenia na etapie wykonywania dokumentacji projektowej i tym samym nie ujętych w niniejszej opracowaniu. Niniejszy projekt w wersji elektronicznej jest egzemplarzem informacyjnym i jako taki nie może służyć, jako podstawa do wykonania na jego bazie ( lub jego wydruków) jakichkolwiek prac budowlanych. 6 Spis rysunków IS.01 Rzut parteru instalacje sanitarne IS.02 Rzut pietra instalacje sanitarne

13

14
