Transkrypt

1 !" # $% &""# '! # '&$(! )(' "# '*(+, +(','!('-..'/!'"%!& "(&'"# '*(+, 4! 5+5 '"6 5 (/"0!'( '.' "(&' 7+ "$,!'( 5 "# '*(+,!'"%$%! $,' &,%! 4"0 8! +, 0"!(+ 9 $%!" 3:1;;;;;8< 3:11;;;;8:=3:1>;;;;8? 3:11@;;;81=3:11@@@@8> 0,(&" # 'A'"!'$, /"!0'* "%" /'$ /"(!"6B #.'0CD6"! # '$(+*$,' 9 E;@13E 9 E;: FD1;@> %&'!& ' ( ()*+(+(, *- **.,, /((0+ (., +, +. /((, (( +(-,, )1.2 9 '*$,9 "!'(,'='*1;@>D BIURO PROJEKTOWO KONSULTINGOWE MOSTY Sławomir Leszczyski Misk Mazowiecki, ul. Warszawska 250/95 m. 4 tel. /fax: (025) , leszczynski@pblmosty.pl

2

3 SPIS TRECI SPIS TRECI... 1 D-M WYMAGANIA OGÓLNE D OBSŁUGA GEODEZYJNA OBIEKTU D ZDJCIE WARSTWY HUMUSU/LUB DARNINY D WYKOPY W GRUNCIE NIESPOISTYM KAT. I - III D WYKONANIE NASYPU D WYKONANIE KONSTRUKCJI STALOWEJ MOSTU Z BLACH FALISTYCH D ODWODNIENIE KORPUSU DROGOWEGO D UMOCNIENIE SKARP NASYPU PRZEZ HUMUSOWANIE Z OBSIANIEM TRAW D UMOCNIENIE SKARP NASYPU BETONOWYMI ELEMENTAMI DROBNOWYMIAROWYMI D TYMCZASOWA ORGANIZACJA RUCHU D BARIERY OCHRONNE D OPASKI Z KOSTKI BETONOWEJ D OBRZEA BETONOWE CHODNIKOWE M KRAWNIK KAMIENNY NIEKOTWIONY 20x30cm M ZABEZPECZENIE WYKOPU STALOW CIANK SZCZELN M ZBROJENIE BETONU STAL BSt500 KLASY AIII-N M BETON KLASY B-30 I WYSZEJ M BETON KLASY B M WYKONANIE I MONTA KONSTRUKCJI STALOWYCH M IZOLACJA Z ROSTWORÓW ASFALTOWYCH NA ZIMNO M IZOLACJA PRZECIWWODNA NAD KONSTRUKCJ STALOW MOSTU M NAWIERZCHNIA Z YWIC EPOKSYDOWO-POLIURETANOWYCH M USZCZELNIENIE STYKÓW MIDZY ELEMENTAMI KONSTRUKCJI M UMOCNIENIE KORYTA CIEKU M PREFABRYKOWANE SCHODY SKARPOWE M ZABEZPIECZENIA ANTYKOROZYJNE POWIERZCHNI BETONU POWŁOK M MONTA I DEMONTA TYMCZASOWEGO RUROCIGI Ø60cm Z PCV DO PRZEPROWADZENIA WODY NA CZAS ROBÓT M POMPOWANIE WODY str. 1

4 M PREFABRYKOWANE ELEMENTY DROGOWO-MOSTOWE M WYBURZENIE OBIEKTÓW BUDOWLANYCH I INYNIERSKICH M ROZBIÓRKA ELEMENTÓW DRÓG M TYMCZASOWA KŁADKA DLA PIESZYCH M ZNAKI POMIAROWE str. 2

5 D-M WYMAGANIA OGÓLNE. 1. WSTP Przedmiot SST. Przedmiotem niniejszej specyfikacji technicznej s wymagania techniczne dotyczce wykonania i odbioru robót zwizanych z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania specyfikacji. Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych ST Wymagania ogólne zawarte w niniejszej SST naley rozumie i stosowa w powizaniu z wymienionymi w spisie tre ci Szczegółowymi Specyfikacjami Technicznymi: 1.4. Okre lenia podstawowe. Uyte w SST wymienione poniej okre lenia naley rozumie nastpujco: Obiekt mostowy most na cieku bez nazwy w miejscowo ci Wgrów oraz Roguszyn Budowla drogowa - obiekt budowlany, nie bdcy budynkiem, stanowicy cało techniczno-uytkow (drog ) albo jego cz stanowic odrbny element konstrukcyjny lub technologiczny (obiekt mostowy, korpus ziemny, wzeł ) Chodnik - wyznaczony pas terenu przy jezdni lub odsunity od jezdni, przeznaczony do ruchu pieszych i odpowiednio utwardzony Droga - wydzielony pas terenu przeznaczony do ruchu lub postoju pojazdów oraz ruchu pieszych wraz z wszelkimi urzdzeniami technicznymi zwizanymi z prowadzeniem i zabezpieczeniem ruchu Dziennik budowy - opatrzony pieczci Zamawiajcego zeszyt, z ponumerowanymi stronami, słucy do notowania wydarze zaistniałych w trakcie wykonywania zadania budowlanego, rejestrowania dokonywanych odbiorów robót, przekazywania polece i innej korespondencji technicznej pomidzy Inspektorem Nadzoru, Wykonawc i projektantem Jezdnia - cz korony drogi przeznaczona do ruchu pojazdów Kierownik budowy - osoba wyznaczona przez Wykonawc, upowaniona do kierowania robotami i do wystpowania w jego imieniu w sprawach realizacji kontraktu Korona drogi - jezdnia z poboczami lub chodnikami, zatokami, pasami awaryjnego postoju i pasami dzielcymi jezdni Konstrukcja nawierzchni - układ warstw nawierzchni wraz ze sposobem ich połczenia Korpus drogowy - nasyp lub cz wykopu, która jest ograniczona koron drogi i skarpami rowów Koryto - element uformowany w korpusie drogowym w celu ułoenia w nim konstrukcji nawierzchni Kosztorys ofertowy - wyceniony kosztorys lepy Kosztorys lepy - wykaz robót z podaniem ich ilo ci ( przedmiar ) w kolejno ci technologicznej ich wykonania Laboratorium - drogowe lub inne laboratorium badawcze, zaakceptowane przez Zamawiajcego, niezbdne do przeprowadzenia wszelkich bada i prób zwizanych z ocen jako ci materiałów. str. 3

6 Materiały - wszelkie tworzywa niezbdne do wykonania robót, zgodnie z dokumentacj projektow i specyfikacjami, zaakceptowane przez Inspektora Nadzoru Nawierzchnia - warstwa lub zespół warstw słucy do przejmowania i rozkładania obcie od ruchu na podłoe i zapewniajcymi dogodne warunki dla ruchu. a). warstwa cieralna - wierzchnia warstwa nawierzchni poddana bezpo rednio oddziaływaniu ruchu i czynników atmosferycznych, b). warstwa wica - warstwa znajdujca si midzy warstw cieraln a podbudow, zapewniajca lepsze rozłoenie napre w nawierzchni i przekazywanie ich na podbudow, c). warstwa wyrównawcza - warstwa słuca do wyrównania nierówno ci podbudowy lub profilu istniejcej nawierzchni, d). podbudowa - dolna cz nawierzchni słuca do przenoszenia obcie od ruchu na podłoe. Podbudowa moe składa si z podbudowy zasadniczej i podbudowy pomocniczej Niweleta - wysoko ciowe i geometryczne rozwinicie na płaszczynie pionowego przekroju w osi drogi lub obiektu mostowego Obiekt mostowy - most, wiadukt, estakada, tunel, kładka dla pieszych i przepust Pas drogowy - wydzielony liniami rozgraniczajcymi pas terenu przeznaczony do umieszczania w nim drogi oraz drzew i krzewów. Pas drogowy moe równie obejmowa teren przewidziany do rozbudowy drogi i budowy urzdze chronicych ludzi i rodowisko przed uciliwo ciami powodowanymi przez ruch na drodze Pobocze - cz korony drogi przeznaczona do chwilowego zatrzymania si pojazdów, umieszczenia urzdze bezpieczestwa ruchu i wykorzystywana do ruchu pieszych, słuca jednocze nie do bocznego oparcia konstrukcji nawierzchni Podłoe - grunt rodzimy lub nasypowy, lecy pod nawierzchni, do głboko ci przemarzania Podłoe ulepszone - wierzchnia warstwa podłoa, leca bezpo rednio pod nawierzchni, ulepszona w celu umoliwienia przejcia ruchu drogowego i wła ciwego wykonania nawierzchni Polecenie Inspektora Nadzoru - wszelkie polecenia przekazywane Wykonawcy przez Inspektora Nadzoru, w formie pisemnej, dotyczce sposobu realizacji robót lub innych spraw zwizanych z prowadzeniem budowy Powierzchniowe utrwalanie pojedyncze - jednokrotne rozłoenie lepiszcza bitumicznego i kruszywa oraz jego przywałowanie Projektant - uprawniona osoba prawna lub fizyczna bdca autorem dokumentacji projektowej Przedsiwzicie budowlane - kompleksowa realizacja nowego połczenia drogowego lub całkowita modernizacja ( zmiana parametrów geometrycznych trasy w planie i przekroju podłunym ) istniejcego połczenia Przeszkoda naturalna - element rodowiska naturalnego, stanowicy utrudnienie w realizacji zadania budowlanego, np. dolina, bagno, rzeka itp Przeszkoda sztuczna - dzieło ludzkie, stanowice utrudnienie w realizacji zadania budowlanego, np. droga, kolej, rurocig itp Rekultywacja - Roboty majce na celu uporzdkowanie i przywrócenie pierwotnych warunków terenom naruszonym w czasie realizacji zadania budowlanego Rysunki - cz dokumentacji projektowej, która wskazuje lokalizacj, charakterystyk i wymiary obiektu bdcego przedmiotem robót lepy Kosztorys - wykaz robót z podaniem ich ilo ci ( przedmiar ) w kolejno ci technologicznej ich wykonania Zadanie budowlane - cz przedsiwzicia budowlanego, stanowica odrbn cało konstrukcyjn lub technologiczn, zdoln do samodzielnego spełnienia przewidywanych funkcji techniczno-uytkowych. Zadanie moe str. 4

7 polega na wykonywaniu robót zwizanych z budow, modernizacj, utrzymaniem oraz ochron budowli drogowej lub jej elementu Ogólne wymagania dotyczce robót. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z dokumentacj projektow, SST i poleceniami Inspektora Nadzoru Przekazanie placu budowy. Zamawiajcy, w terminie okre lonym w Warunkach Szczegółowych, przekae Wykonawcy plac budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizacj i współrzdne punktów głównych trasy oraz reperów, Dziennik Budowy i Ksik Obmiaru Robót oraz dwa egzemplarze Dokumentacji Projektowej i dwa egzemplarze Szczegółowej Specyfikacji Technicznej. Po przekazaniu placu budowy Wykonawca odtworzy i utrwali punkty główne trasy. Na Wykonawcy spoczywa odpowiedzialno za ochron przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt Dokumentacja projektowa. Dokumentacja projektowa bdzie zawiera rysunki, obliczenia i dokumenty zgodnie z wykazem podanym w SST D- M , stanowicej dokument przetargowy. Z wykazu musi jasno wynika, które zostan przekazane Wykonawcy po przyznaniu mu kontraktu. W Dokumentacji Projektowej, bdcej w posiadaniu Zamawiajcego, rozwizano wszystkie podstawowe problemy. Jeeli jednak w trakcie wykonywania robót okae si koniecznym uzupełnienie dokumentacji projektowej, przekazanej przez Zamawiajcego, dotyczcej podstawowego zakresu robót, Wykonawca sporzdzi brakujce rysunki i SST na własny koszt w 4 egzemplarzach i przedłoy je Inspektorowi Nadzoru do zatwierdzenia. Niezalenie od powyszego Wykonawca opracuje i przedstawi do akceptacji Inspektorowi Nadzoru nastpujce opracowania, nie bdce przedmiotem wykonania przez Jednostk Projektujc: - projekt organizacji robót, - program zapewnienia jako ci wykonywanych robót, - plan BIOZ, - rysunki deskowa i rusztowa Zgodno robót z dokumentacj projektow i SST. Dokumentacja Projektowa, SST oraz dodatkowe dokumenty przekazane przez Inspektora Nadzoru Wykonawcy stanowi cz Kontraktu, a wymagania wyszczególnione w choby jednym z nich s obowizujce dla Wykonawcy tak jakby zawarte były w całej dokumentacji. W przypadku rozbieno ci w ustaleniach poszczególnych dokumentów obowizuje nastpujca kolejno ich wano ci: - umowa na wykonanie robót, - Szczegółowe Specyfikacje Techniczne, - Kosztorys na wykonanie robót, - Dokumentacja Projektowa. Wykonawca nie moe wykorzystywa błdów lub opuszcze w Dokumentach Kontraktowych, a o ich wykryciu winien natychmiast powiadomi Inspektora Nadzoru, który dokona odpowiednich zmian lub poprawek. W przypadku rozbieno ci opis wymiarów waniejszy jest od odczytu ze skali rysunków. Wszystkie wykonane roboty i dostarczone materiały powinny by zgodne z Dokumentacj Projektow i SST. Dane okre lone w dokumentacji projektowej i w SST powinny by uwaane za warto ci docelowe, od których dopuszczalne s odchylenia w ramach okre lonego przedziału tolerancji. Cechy materiałów i elementów budowli powinny by jednorodne i wykazywa blisk zgodno z okre lonymi wymaganiami, a rozrzuty tych cech nie powinny przekracza dopuszczalnego przedziału tolerancji. Jeeli przedział tolerancji nie został okre lony w dokumentacji projektowej i/lub w SST to naley przyj przecitne tolerancje, akceptowane zwyczajowo dla danego rodzaju robót. Jeeli została okre lona warto minimalna lub warto maksymalna tolerancji albo obie te warto ci, to roboty powinny by prowadzone w taki sposób, aby cechy tych materiałów lub elementów budowli nie znajdowały si w przewaajcej mierze w pobliu warto ci granicznych. W przypadku, gdy materiały lub roboty nie s w pełni zgodne z dokumentacj projektow lub SST, ale osignito moliw do zaakceptowania jako elementów budowli, to Inspektor Nadzoru moe zaakceptowa takie roboty i zgodzi si na ich pozostawienie, jednak zastosuje odpowiednie potrcenia od ceny kontraktowej, zgodnie z ustaleniami szczegółowymi kontraktu i/lub SST. str. 5

8 W przypadku, gdy materiały lub roboty nie s w pełni zgodne z dokumentacj projektow lub SST, i wpłynły na niezadowalajc jako elementu budowli, to takie materiały i roboty nie zostan zaakceptowane przez Inspektora Nadzoru. W takiej sytuacji elementy budowli powinny by niezwłocznie rozebrane i zastpione innymi (wła ciwymi) na koszt Wykonawcy Zabezpieczenie placu budowy. Wykonawca jest zobowizany do utrzymywania ruchu publicznego na placu budowy, w sposób okre lony w SST D- M , w okresie trwania realizacji kontraktu a do zakoczenia i odbioru ostatecznego robót. Przed przystpieniem do robót Wykonawca przedstawi Inspektorowi Nadzoru do zatwierdzenia, uzgodniony z odpowiednim Zarzdem Dróg i organem zarzdzajcym ruchem, projekt organizacji ruchu i zabezpieczenia robót w okresie trwania budowy. W zaleno ci od potrzeb i postpu robót projekt organizacji ruchu powinien by aktualizowany przez Wykonawc na bieco. W czasie wykonywania robót Wykonawca dostarczy, zainstaluje i bdzie obsługiwał wszystkie czasowe urzdzenia zabezpieczajce takie jak: zapory, wiatła ostrzegawcze, sygnały, znaki drogowe itp., zapewniajc w ten sposób bezpieczestwo pojazdów i pieszych. Wykonawca zapewni stałe warunki widoczno ci w dzie i w nocy tych zapór i znaków, dla których jest to nieodzowne ze wzgldów bezpieczestwa. Wszystkie znaki, zapory i inne urzdzenia zabezpieczajce powinny by akceptowane przez Inspektora Nadzoru. Fakt przystpienia do robót Wykonawca powinien obwie ci publicznie przed ich rozpoczciem w sposób uzgodniony z Inspektorem Nadzoru oraz przez umieszczenie, w miejscach i ilo ciach okre lonych przez Inspektora Nadzoru, tablic informacyjnych. Tre tablic informacyjnych powinna by zatwierdzona przez Inspektora Nadzoru. Tablice informacyjne bd utrzymywane przez Wykonawc w dobrym stanie przez cały okres realizacji robót. Koszt zabezpieczenia placu budowy nie podlega odrbnej zapłacie i przyjmuje si, e włczony jest w cen kontraktow ( koszty ogólne budowy ) Ochrona rodowiska w czasie wykonywania robót. (1) Ustalenia ogólne dotyczce ochrony rodowiska. Wykonawca ma obowizek zna i stosowa w czasie prowadzenia robót wszelkie przepisy ochrony rodowiska naturalnego. W szczególno ci Wykonawca powinien zapewni spełnienie nastpujcych warunków: a). Miejsca na bazy, maszyny, składowiska i wewntrzne drogi transportowe powinny by tak wybrane, aby nie powodowa zniszcze w rodowisku naturalnym, b). Powinny zosta podjte odpowiednie rodki zabezpieczajce przed: - zabezpieczeniem zbiorników i cieków wodnych pyłami, paliwami, olejami, materiałami bitumicznymi, chemikaliami oraz innymi szkodliwymi substancjami, - przekroczeniem norm zanieczyszczenia powietrza pyłami i gazami, - przekroczeniem dopuszczalnych norm hałasu, - moliwo ci powstania poaru. c). Praca sprztu budowlanego, uywanego podczas realizacji robót nie moe powodowa zniszcze w rodowisku naturalnym, d). Materiały stosowane do robót nie powinny zawiera składników zagraajcych rodowisku, o nateniu przekraczajcym dopuszczalne normy. Opłaty i kary za przekroczenie w trakcie realizacji robót norm, okre lonych w odpowiednich przepisach, dotyczcych ochrony rodowiska obciaj Wykonawc. (2) Ochrona wód. Wody powierzchniowe i wody gruntowe nie mog by zanieczyszczane w czasie robót. Je li teren budowy lub wyrobiska materiałów lokalnych albo ukopy połoone s w ssiedztwie zbiorników lub cieków wodnych, to w razie potrzeby obszary te powinny by oddzielone rowami lub innymi przegrodami. Wody odprowadzone z terenu robót powinny by oczyszczone przez filtracj i osadniki, albo inne urzdzenia, które redukuj zawarto pyłów i innych zanieczyszcze w odprowadzanych wodach do poziomu nie wikszego od wystpujcego w naturalnych zbiornikach i ciekach wodnych, do których s odprowadzane. Wody powierzchniowe odprowadzane z baz, magazynów i składowisk powinny by oczyszczone, je li zawieraj składniki szkodliwe dla otoczenia, takie jak pyły, oleje, bitumy, chemikalia czy inne szkodliwe dla rodowiska substancje. Zbiorniki materiałów napdowych, olejów, bitumów, chemikaliów i innych szkodliwych dla rodowiska substancji powinny by wykonane i obsługiwane w sposób gwarantujcy nieprzedostawanie si materiałów do otoczenia. Maszyny i sprzt mechaniczny nie mog porusza si w obrbie granic zbiorników i cieków wodnych z wyjtkiem str. 6

9 przypadków gdy uzyskano na to zgod władz, a ruch ten odbywa si w celu przeprowadzenia robót, okre lonych w kontrakcie. (3). Ochrona powietrza. Stenie pyłów i zanieczyszcze odprowadzanych do atmosfery w ssiedztwie wytwórni materiałów drogowych ( kruszyw, mieszanek itp.) nie moe przekracza warto ci dopuszczalnych przez odpowiednie przepisy. Wytwórnie materiałów drogowych powinny by wyposaone w systemy odpylania, gwarantujce obnienie emisji pyłów do poziomu mniejszego od dopuszczalnego. Wykonawca ma obowizek sprawdzenia stenia pyłów i zanieczyszcze odprowadzanych do atmosfery w ssiedztwie wytwórni mieszanek mineralno-bitumicznych i w razie potrzeby, wytwórni innych materiałów. Raporty z kontroli zanieczyszcze atmosfery powinny by prowadzone na bieco i udostpniane odpowiednim władzom. Je li roboty bd prowadzone metod mieszania materiałów na drodze z uyciem materiałów pylcych, takich jak popioły lotne, wapno cement itp. to stosowany sprzt i technologia powinny ograniczy zapylenie. Roboty takie mog by prowadzone na terenach zabudowanych za zgod organów administracji terenowej. (4). Ochrona przed hałasem. Jeeli roboty prowadzone bd na terenach zabudowanych to Zamawiajcy powinien okre li w dokumentacji projektowej lub SST i uzgodni z odpowiednimi organami administracji samorzdowej, technologi i czas robót, ograniczajce w miar moliwo ci poziom hałasu i jego uciliwo dla mieszkaców. Wykonawca nie powinien stosowa innej technologii robót o wikszym poziomie hałasu, ni okre lona przez Zamawiajcego pod rygorem wstrzymania robót Ochrona przeciwpoarowa. Wykonawca powinien przestrzega przepisów ochrony przeciwpoarowej. Wykonawca powinien utrzymywa sprawny sprzt przeciwpoarowy, wymagany przez odpowiednie przepisy, na terenie baz produkcyjnych, w pomieszczeniach biurowych i mieszkalnych, magazynach oraz maszynach i pojazdach. Materiały łatwopalne powinny by składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostpem osób trzecich. Maszyny i urzdzenia napdzane silnikami spalinowymi i parowymi powinny by wyposaone w urzdzenia zabezpieczajce przed rozprzestrzenianiem si iskier. Je li przy realizacji robót konieczne jest spalanie korzeni, pni lub innych materiałów, to przed rozpoczciem spalania Wykonawca powinien powiadomi odpowiednie władze i/lub słuby. Lokalizacja i sposób spalania powinny by takie, aby nie dopu ci do jakichkolwiek uszkodze ssiadujcych obiektów, drzew i krzewów. Zarówno lokalizacja jak i sposób spalania powinny by uzgodnione przez Wykonawc z odpowiednimi władzami. Przy operacji spalania, w razie potrzeby Wykonawca powinien zorganizowa patrole przeciwpoarowe. Spalanie powinno by przerwane na polecenie odpowiednich władz. W razie przerwania lub zakoczenia spalania ogniska powinny by wygaszone. Wykonawca pod kierunkiem odpowiednich władz i/lub słub albo samodzielnie, powinien na własny koszt wygasi poar na terenie budowy lub jej ssiedztwie, wywołany bezpo rednio lub po rednio, jako rezultat realizacji robót. Wykonawca bdzie odpowiedzialny za wszelkie straty spowodowane poarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Materiały szkodliwe dla otoczenia Materiały, które w sposób trwały s szkodliwe dla otoczenia, nie mog by dopuszczone do uycia. Je li jakiekolwiek szkodliwe składniki mogłyby przedosta si z wbudowanych materiałów do wód powierzchniowych i/lub gruntowych albo do powietrza to materiały takie nie mog by stosowane. Nie dopuszcza si uycia materiałów wywołujcych szkodliwe promieniowanie o steniu wikszym od dopuszczalnego. Wszelkie budowle i elementy budowli wykonane z takich materiałów powinny by rozebrane i wykonane ponownie z wła ciwych materiałów. Wszelkie materiały odpadowe uyte do robót powinny mie wiadectwa dopuszczenia, wydane przez uprawnion jednostk, jednoznacznie okre lajce brak szkodliwego oddziaływania tych materiałów na rodowisko. Materiały, które s szkodliwe dla otoczenia tylko w czasie robót, a po zakoczeniu robót ich szkodliwo znika (np. materiały pylaste) mog by uyte pod warunkiem przestrzegania wymaga technologicznych wbudowania. Jeeli wymagaj tego odpowiednie przepisy, Zamawiajcy powinien otrzyma zgod na uycie tych materiałów od wła ciwych organów administracji pastwowej. Je li Wykonawca uył materiałów szkodliwych dla otoczenia według warunków szczegółowych kontraktu i zgodnie ze specyfikacjami, a ich uycie spowodowało jakiekolwiek zagroenie rodowiska, to konsekwencje tego poniesie Zamawiajcy. str. 7

10 Ochrona własno ci publicznej i prywatnej. Wykonawca jest zobowizany do ochrony przed uszkodzeniem lub zniszczeniem własno ci publicznej i prywatnej. Je li w zwizku z zaniedbaniem, niewła ciwym prowadzeniem robót lub brakiem koniecznych działa za strony Wykonawcy nastpi uszkodzenie lub zniszczenie własno ci publicznej lub prywatnej, to Wykonawca na swój koszt naprawi lub odtworzy uszkodzon własno. Stan naprawionej własno ci powinien by nie gorszy ni przed powstaniem uszkodzenia. Wykonawca jest w pełni odpowiedzialny za spowodowanie uszkodze uzbrojenia terenu, przewodów, rurocigów kabli teletechnicznych itp., których połoenie było wskazane przez Zamawiajcego lub ich wła cicieli. Wykonawca na podstawie informacji podanej przez Zamawiajcego, dotyczcej istniejcych urzdze uzbrojenia terenu, powinien przed rozpoczciem robót zasign od ich wła cicieli danych odno nie dokładnego połoenia tych urzdze w obrbie placu budowy. Wykonawca zobowizany jest umie ci w swoim harmonogramie rezerw czasow dla wszelkiego rodzaju robót, które maj by wykonane w zakresie przełoenia instalacji i urzdze podziemnych na terenie budowy i powiadomi Inspektor Nadzoru i władze lokalne o zamiarze rozpoczcia robót. Jakiekolwiek uszkodzenia instalacji i urzdze podziemnych nie wskazanych w informacji dostarczonej Wykonawcy przez Zamawiajcego i powstanie bez winy lub zaniedbania Wykonawcy zostan usunite na koszt Zamawiajcego. W pozostałych przypadkach koszt naprawy obcia Wykonawc Ograniczenia obcie osi pojazdów. Wykonawca powinien dostosowa si do obowizujcych ogranicze obcie osi pojazdów podczas transportu materiałów i sprztu na drogach publicznych, poza granicami placu budowy, okre lonym w dokumentach kontraktowych. Specjalne zezwolenie na uycie pojazdów o ponadnormatywnych obcieniach osi, o ile zostan uzyskane przez Wykonawc od odpowiednich władz, nie zwalniaj wykonawcy od odpowiedzialno ci za uszkodzenia dróg, które mog by spowodowane ruchem tych pojazdów. Wykonawca nie moe uywa tych pojazdów o ponadnormatywnych obcieniach osi na wieo wykonanych fragmentach budowy w obrbie terenu budowy. Wykonawca bdzie odpowiedzialny za jakiekolwiek uszkodzenia spowodowane ruchem budowlanym i bdzie zobowizany do naprawy uszkodzonych elementów na własny koszt, w sposób zaakceptowany przez Inspektor Nadzoru Bezpieczestwo i higiena pracy. Podczas realizacji robót Wykonawca powinien przestrzega wszystkich przepisów dotyczcych bezpieczestwa i higieny pracy. W szczególno ci Wykonawca ma obowizek zadba aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniajcych odpowiednich wymaga sanitarnych. Wykonawca powinien zapewni wszelkie urzdzenia zabezpieczajce oraz sprzt i odpowiedni odzie dla ochrony ycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczestwa publicznego. Wykonawca powinien zapewni i utrzymywa w odpowiednim stanie urzdzenia socjalne dla personelu prowadzcego roboty objte kontraktem. Uznaje si, e wszelkie koszty zwizane z wypełnieniem wymaga okre lonych wyej nie podlegaj odrbnej zapłacie i s uwzgldniane w cenie kontraktowej Utrzymanie robót. Wykonawca powinien utrzymywa roboty do czasu ostatecznego odbioru. Utrzymanie powinno by prowadzone w taki sposób aby budowla drogowa lub jej elementy były w zadowalajcym stanie przez cały czas, do momentu odbioru ostatecznego. Je li Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie Inspektor Nadzoru powinien rozpocz roboty utrzymaniowe nie póniej ni w 24 godziny po otrzymaniu polecenia. W przeciwnym razie Inspektor Nadzoru moe natychmiast zatrzyma roboty Stosowanie si do prawa i innych przepisów. Wykonawca zobowizany jest zna wszystkie przepisy wydane przez władze centralne i miejscowe oraz przepisy i wytyczne, które s w jakikolwiek sposób zwizane z robotami i bdzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. Wykonawca bdzie przestrzega praw patentowych i bdzie w pełni odpowiedzialny za wypełnienie wszelkich wymaga prawnych odno nie wykorzystania opatentowanych urzdze lub metod i w sposób cigły bdzie informowa str. 8

11 Inspektor Nadzoru o swoich działaniach, przedstawiajc kopie zezwole i inne odno ne dokumenty. 2. MATERIAŁY ródła uzyskiwania materiałów. ródła uzyskiwania wszystkich materiałów powinny by wybrane przez Wykonawc z wyprzedzeniem, przed rozpoczciem robót - nie póniej ni 2 tygodnie przed uyciem materiału Wykonawca powinien dostarczy Inspektor Nadzoruowi wymagane wyniki bada laboratoryjnych i reprezentatywne próbki materiałów. Zatwierdzenie ródła materiałów nie oznacza, e wszystkie materiały z tego ródła bd przez Inspektor Nadzoru dopuszczone do wbudowania. Wykonawca zobowizany jest do prowadzenia bada w celu udokumentowania, e materiały uzyskane z dopuszczonego ródła w sposób cigły spełniaj wymagania SST w czasie postpu robót Wariantowe dostarczanie materiałów. Je li dokumentacja projektowa lub SST przewiduj moliwo wariantowego wyboru rodzaju materiału w wykonywanych robotach, Wykonawca powinien powiadomi Inspektor Nadzoru o swoim wyborze co najmniej 2 tygodnie przed uyciem materiału, albo w okresie dłuszym je li bdzie to wymagane dla bada prowadzonych przez Inspektor Nadzoru. Wybrany i zaakceptowany rodzaj materiału nie moe by póniej zmieniany bez zgody Inspektor Nadzoru Materiały miejscowe ródła materiałów miejscowych. Wykonawca nie moe eksploatowa ródła materiałów miejscowych do czasu, gdy plan eksploatacji ródła zostanie zatwierdzony przez odpowiednie urzdy i zaaprobowany przez Inspektor Nadzoru. Nie dotyczy to istniejcych ródeł materiałów miejscowych, poprzednio eksploatowanych przemysłowo na podstawie wcze niej wydanych decyzji odpowiednich urzdów. Zaaprobowanie ródła wybranego przez Wykonawc jest uwarunkowane dostarczeniem Inspektor Nadzorowi przez Wykonawc wiarygodnej dokumentacji, zawierajcej raporty z bada terenowych i laboratoryjnych oraz, o ile istniej, danych z eksploatacji ródła w przeszło ci, które wyka, e materiał o odpowiedniej jako ci jest dostpny w danym ródle w wymaganej ilo ci. Lokalizacja ródeł materiałów miejscowych wskazanych przez Zamawiajcego powinna by przedstawiona na rysunkach i opisana w dokumentach przetargowych. Generalnie materiały z tych ródeł bd akceptowane, z tym e Wykonawca bdzie odpowiedzialny za okre lenia ilo ci i typów sprztu oraz technologii robót gwarantujcych wyprodukowanie materiałów odpowiadajcych wymaganiom okre lonym w SST. Biorc pod uwag fakt, e na podstawie próbek wybranych ze ródła nie mona dokładnie okre li granic zalegania materiałów, i e mog wystpi normalne wahania ich cech, Inspektor Nadzoru moe odrzuci cz ródła jako nie nadajce si do eksploatacji Zasady eksploatacji ródeł materiałów miejscowych. Kopalnie wiru i piasku, kamieniołomy i inne wyrobiska kruszyw powinny by tak utrzymane, zarówno w czasie eksploatacji jak i jej zakoczeniu aby nie zanieczyszczały cieków i innych zbiorników wodnych. Moe to wymaga podziału eksploatowanego terenu rowami i innymi przegrodami, oczyszczenia zanieczyszczonych wód przez filtracj, wbudowania osadników, które zredukuj zawarto pyłów w odprowadzanych wodach do poziomu nie wikszego od wystpujcego w tych wodach, do których odprowadza si wody ze ródła kruszyw. Materiały odpadowe ze ródła kruszyw powinny by składowane w taki sposób, aby chroni cieki i zbiorniki wodne przed zanieczyszczeniem pyłami. Wody uywane do płukania kruszywa powinny by oczyszczone przez filtracj i osadniki w celu zminimalizowania zawarto ci pyłów do poziomu nie wikszego ni wystpujcy w wodach do których odprowadza si wody ze ródeł kruszyw. O ile w dokumentach kontraktowych nie przewidziano inaczej, ródła materiałów i obszary składowania odpadów z eksploatacji tych ródeł powinny by tak zlokalizowane, aby nie były widoczne z przyległych dróg publicznych. Wykonawca powinien dokona rekultywacji ródeł materiałów przy czym nakład powinien by zdjty, składowany w hałdach i uyty do rekultywacji. Po zakoczeniu eksploatacji ródła materiały odpadowe powinny by z powrotem przemieszczone do wyrobiska. Skarpy powinny by złagodzone w stopniu w stopniu jak najbardziej zblionym do ukształtowania terenu. Nakład powinien by równomiernie rozłoony. Obszar wyrobiska powinien by nastpnie pokryty ro linno ci. Eksploatacja ródeł kruszyw powinna by zgodna z wszelkimi regulacjami prawnymi obwieszczonymi na danym str. 9

12 obszarze Inspekcja wytwórni materiałów. Wytwórnie materiałów budowlanych mog by okresowo kontrolowane przez Inspektor Nadzoru w celu sprawdzenia zgodno ci stosowanych metod produkcyjnych z wymogami. Próbki mog by pobierane w celu sprawdzenia ich wła ciwo ci. Wynik tych kontroli bdzie podstaw akceptacji partii materiałów pod wzgldem jako ci. W przypadku gdy Inspektor Nadzoru bdzie przeprowadzał inspekcj wytwórni powinny by zachowane nastpujce warunki: a). Inspektor Nadzoru bdzie miał zapewnion współprac i pomoc Wykonawcy oraz producenta materiałów w czasie przeprowadzania inspekcji, b). Inspektor Nadzoru bdzie miał wolny dostp w dowolnym czasie do tych cz ci wytwórni gdzie odbywa si produkcja materiałów przeznaczonych do realizacji kontraktu Materiały nie odpowiadajce wymaganiom. Materiały nie odpowiadajce wymaganiom zostan przez wykonawc wywiezione z placu budowy, bd złoone w miejscu wskazanym przez Inspektor Nadzoru. Je li Inspektor Nadzoru zezwoli Wykonawcy na uycie tych materiałów do innych robót, ni te dla których zostały zakupione, to koszt tych materiałów zostanie przewarto ciowany przez Inspektor Nadzoru. Kady rodzaj robót, w którym znajduj si zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, liczc si z jego nieprzyjciem i niezapłaceniem Przechowywanie i składowanie materiałów. Wykonawca powinien zapewni wszystkim materiałom warunki przechowywania i składowania zapewniajce zachowanie ich jako ci i przydatno ci do robót oraz zgodno z wymaganiami poszczególnych SST. Odpowiedzialno za wady materiałów powstałe w czasie przechowywania i składowania ponosi Wykonawca. Inspektor Nadzoru moe zezwoli na inny sposób przechowywania i składowania materiałów ni podany w SST lecz nie zwalnia to Wykonawcy z odpowiedzialno ci za ewentualne powstałe z tego tytułu straty. Składowanie powinno by prowadzone w sposób umoliwiajcy inspekcj materiałów. Wszystkie miejsca czasowego składowania materiałów powinny by po zakoczeniu robót doprowadzone przez Wykonawc do ich pierwotnego stanu, w sposób zaakceptowany przez Inspektor Nadzoru. 3. SPRZT. Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpływu na wła ciwo ci wykonywanych robót. Sprzt uywany do robót powinien by zgodny z ofert Wykonawcy i powinien odpowiada pod wzgldem typów i ilo ci wskazaniom zawartym w SST, PZJ lub projekcie organizacji robót, zaakceptowanym przez Inspektor Nadzoru; w przypadku braku ustale w takich dokumentach sprzt powinien by uzgodniony i zaakceptowany przez Inspektor Nadzoru. Liczba i wydajno sprztu powinna gwarantowa przeprowadzenie robót zgodnie z zasadami okre lonymi w dokumentacji projektowej, SST i wskazaniami Inspektor Nadzoru w terminie przewidzianym kontraktem. Sprzt powinien by stale utrzymywany w dobrym stanie technicznym. Wykonawca powinien równie dysponowa sprawnym sprztem rezerwowym, umoliwiajcym prowadzenie robót w przypadku awarii sprztu podstawowego. Jeeli dokumentacja projektowa lub SST przewiduj moliwo wariantowego uycia sprztu przy wykonywanych robotach, Wykonawca powiadomi Inspektor Nadzoru o swoim wyborze co najmniej 2 tygodnie przed uyciem sprztu. Wybrany sprzt, po akceptacji Inspektor Nadzoru, nie moe by póniej zmieniany bez jego zgody. Jakikolwiek sprzt, maszyny, urzdzenia i narzdzia nie gwarantujce zachowania warunków kontraktu, zostan przez Inspektor Nadzoru zdyskwalifikowane i nie dopuszczone do robót. 4. TRANSPORT. Wykonawca jest zobowizany do stosowania jedynie takich rodków transportu, które nie wpłyn niekorzystnie na wła ciwo ci wykonywanych robót i przewoonych materiałów. Liczba rodków transportowych powinna zapewnia prowadzenie robót zgodnie z zasadami okre lonymi w dokumentacji projektowej, SST i wskazaniach Inspektor Nadzoru, w terminie przewidzianym kontraktem. Wykonawca powinien dysponowa sprawnymi rezerwowymi rodkami transportowymi, umoliwiajcymi prowadzenie robót w przypadku awarii podstawowych rodków transportowych. Przy ruchu na drogach publicznych pojazdy powinny spełnia wymagania dotyczce przepisów ruchu drogowego w odniesieniu do dopuszczalnych obcie na osie i innych parametrów technicznych. rodki transportu nie str. 10

13 odpowiadajce warunkom kontraktu, na polecenie Inspektor Nadzoru powinny by usunite z placu budowy. Wykonawca bdzie usuwa na bieco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonywania robót. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami kontraktu, oraz za jako zastosowanych materiałów i wykonanych robót, za ich zgodno z dokumentacj projektow, wymaganiami SST, PZJ, projektu organizacji robót oraz poleceniami Inspektor Nadzoru. Wykonawca ponosi odpowiedzialno za dokładne wytyczenie w planie i wyznaczenie wysoko ci wszystkich elementów robót zgodnie z wymiarami i rzdnymi okre lonymi w Dokumentacji Projektowej lub przekazanymi na pi mie przez Inspektor Nadzoru. Nastpstwa jakiegokolwiek błdu spowodowanego przez Wykonawc w wytyczeniu i wyznaczeniu robót zostan, je li wymaga tego bdzie Inspektor Nadzoru, poprawione przez Wykonawc na własny koszt. Sprawdzenie wytyczenia robót lub wyznaczenia wysoko ci przez Inspektor Nadzoru nie zwalnia Wykonawcy od odpowiedzialno ci za ich dokładno Współpraca Inspektor Nadzoru i Wykonawcy. Inspektor Nadzoru bdzie podejmował decyzje we wszystkich sprawach zwizanych z jako ci robót, ocen jako ci materiałów i postpem robót, a ponadto we wszystkich sprawach, zwizanych z interpretacj dokumentacji projektowej i SST oraz dotyczcych akceptacji i wypełniania warunków kontraktu przez Wykonawc. Inspektor Nadzoru bdzie podejmował decyzje w sposób sprawiedliwy i bezstronny. Decyzje Inspektor Nadzoru dotyczce akceptacji lub odrzucenia materiałów i elementów robót bd oparte na wymaganiach sformułowanych w kontrakcie, dokumentacji projektowej i w SST, a take w normach i wytycznych. Przy podejmowaniu decyzji Inspektor Nadzoru uwzgldni wyniki bada materiałów i robót, rozrzuty normalnie wystpujce przy produkcji i przy badaniach materiałów, do wiadczenia z przeszło ci, wyniki bada naukowych oraz inne czynniki wpływajce na rozwaan kwesti. Inspektor Nadzoru jest upowaniony do kontroli wszystkich robót i kontroli wszystkich materiałów dostarczonych na budow lub na niej produkowanych, włczajc przygotowanie i produkcj materiałów Inspektor Nadzoru powiadomi Wykonawc o wykrytych wadach i odrzuci wszystkie te materiały i roboty, które nie spełniaj wymaga jako ciowych okre lonych w dokumentacji projektowej i w SST. Z odrzuconymi materiałami naley postpowa jak w pkt Polecenia Inspektor Nadzoru powinny by wykonywane nie póniej ni w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawc, pod grob zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca Wady robót spowodowane przez poprzednich wykonawców. Je li Wykonawca wykonał roboty zgodnie z wymaganiami dokumentacji projektowej i SST, a zaistniała wadliwo tych robót spowodowana została robotami wykonanymi wcze niej przez innych wykonawców, to Inspektor Nadzoru zleci taki sposób postpowania z poprzednio wykonanymi robotami, aby wyeliminowa ich wady, a Wykonawca wykona dodatkowe roboty zlecone przez Inspektor Nadzoru na koszt Zamawiajcego. 6. KONTROLA JAKOCI ROBÓT Program zapewnienia jako ci (PZJ). Do obowizków Wykonawcy naley opracowanie i przedstawienie do aprobaty Inspektor Nadzoru Programu Zapewnienia Jako ci, w którym przedstawi on zamierzony sposób wykonywania robót, moliwo ci techniczne, kadrowe i organizacyjne gwarantujce wykonanie robót zgodnie z dokumentacj projektow, SST oraz poleceniami i ustaleniami przekazanymi przez Inspektor Nadzoru. Program zapewnienia jako ci powinien zawiera: a). cz ogóln opisujc: - organizacj wykonania robót, w tym terminy i sposób prowadzenia robót, - organizacj ruchu na budowie wraz z oznakowaniem robót, - bhp, - wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, - wykaz osób odpowiedzialnych za jako i terminowo wykonywania poszczególnych elementów robót, - system (sposób i procedur) prowadzonej kontroli i sterowania jako ci wykonywanych robót, - wyposaenie w sprzt i urzdzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu str. 11

14 Wykonawca zamierza zleci przeprowadzenie bada), - sposób oraz form gromadzenia wyników bada laboratoryjnych zapis pomiarów nastaw mechanizmów sterujcych, a take wyciganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i form przekazywania tych informacji Inspektor Nadzorowi.; b). cz szczegółow opisujc dla kadego asortymentu robót: - wykaz maszyn i urzdze stosowanych na budowie z ich parametrami technicznym i oraz wyposaeniem w mechanizmy. do sterowania i urzdzenia pomiarowo-kontrolne, - rodzaj i ilo rodków transportowych oraz urzdze do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp., - sposób zabezpieczenia i ochrony ładunków przed utrat ich wła ciwo ci w czasie transportu, - sposób i procedur pomiarów i bada (rodzaj i czstotliwo pobieranych próbek, legalizacj i sprawdzanie urzdze, itp.) prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów robót, - sposób postpowania z materiałami i robotami nie odpowiadajcymi wymaganiom Zasady kontroli jako ci robót. Celem kontroli robót powinno by takie sterowanie ich przygotowaniem i wykonaniem aby osign załoon jako robót. Wykonawca jest odpowiedzialny za pełn kontrol robót i jako materiałów. Wykonawca powinien zapewni odpowiedni system kontroli, włczajc personel, laboratorium, sprzt, zaopatrzenie i wszystkie niezbdne do pobierania próbek i bada materiałów oraz robót. Przed zatwierdzeniem systemu kontroli Inspektor Nadzoru moe zada od Wykonawcy przeprowadzenia bada w celu zademonstrowania, e poziom ich wykonania jest zadowalajcy. Wykonawca powinien przeprowadzi pomiary i badania materiałów oraz robót z czstotliwo ci zapewniajc stwierdzenie, e roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji projektowej i SST. Minimalne wymagania co do zakresu bada i ich czstotliwo ci powinny by okre lone w SST lub w innych dokumentach kontraktowych. Jeeli nie zostały one okre lone, to Wykonawca powinien ustali jaki zakres kontroli jest konieczny aby zapewni wykonanie robót zgodnie z kontraktem. Ustalenia takie powinny by zatwierdzone przez Inspektor Nadzoru. Wykonawca powinien dostarczy Inspektor Nadzorowi za wiadczenie, e wszystkie stosowane urzdzenia i sprzt badawczy posiadaj wan legalizacj, zostały prawidłowo wykalibrowane i odpowiadaj wymaganiom norm okre lajcych procedury bada. Pomieszczenia laboratoryjne powinny by utrzymane w stanie czysto ci, a wszystkie urzdzenia w dobrym stanie technicznym. Inspektor Nadzoru powinien mie nieograniczony dostp do pomieszcze laboratoryjnych, w celu ich inspekcji. Inspektor Nadzoru bdzie przekazywa Wykonawcy pisemne informacje o jakichkolwiek niedocigniciach dotyczcych urzdze laboratoryjnych, sprztu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Jeeli niedocignicia te s tak powane, e mog wpłyn na wyniki bada, Inspektor Nadzoru natychmiast wstrzyma uycie do robót badanych materiałów i dopu ci je do uycia dopiero wtedy, gdy niedocignicia w pracy laboratorium Wykonawcy zostan usunite i stwierdzona zostanie odpowiednia jako tych materiałów. Wszystkie koszty zwizane z organizowaniem i prowadzeniem bada materiałów ponosi Wykonawca Pobieranie próbek. Próbki powinny by pobierane losowo. Zaleca si stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, e wszystkie jednostkowe elementy produkcji mog by z jednakowym prawdopodobiestwem wytypowane do bada. Inspektor Nadzoru powinien mie zapewnion moliwo udziału w pobieraniu próbek. Na zlecenie Inspektor Nadzoru Wykonawca powinien przeprowadzi dodatkowe badania tych materiałów, które budz wtpliwo ci co do jako ci, o ile kwestionowane materiały nie zostan przez Wykonawc usunite lub ulepszone z własnej woli. Koszty tych dodatkowych bada pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiajcy. Pojemniki do pobierania próbek powinny by dostarczone przez Wykonawc i zatwierdzone przez Inspektor Nadzoru. Próbki dostarczone przez Wykonawc do bada wykonywanych przez Inspektor Nadzoru powinny by odpowiednio opisane i oznakowane, w sposób zaakceptowany przez Inspektor Nadzoru. Przed przystpieniem do pomiarów lub bada, Wykonawca powinien powiadomi Inspektor Nadzoru o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na pi mie ich wyniki do akceptacji Inspektor Nadzoru Raporty z bada. str. 12

15 Wykonawca powinien przekazywa Inspektor Nadzorowi kopie raportów z wynikami bada jak najszybciej, nie póniej jednak ni w terminie okre lonym w programie zapewnienia jako ci. Wyniki bada powinny by przekazywane Inspektor Nadzorowi na formularzu według dostarczonego przez niego wzoru lub innych przez niego zaaprobowanych. Wykonawca powinien przechowywa kompletne raporty ze wszystkich bada i inspekcji, i udostpnia je na yczenie Inspektor Nadzorowi Badania prowadzone przez Inspektor Nadzoru. Inspektor Nadzoru po uprzedniej weryfikacji systemu kontroli robót prowadzonego przez Wykonawc, moe ocenia zgodno materiałów i robót z wymaganiami SST na podstawie wyników bada dostarczonych przez Wykonawc. Inspektor Nadzoru moe pobiera próbki materiału i prowadzi badania niezalenie od Wykonawcy, na swój koszt. Jeeli wyniki tych bada wyka, e raporty Wykonawcy s niewiarygodne, to Inspektor Nadzoru moe poleci Wykonawcy lub zleci niezalenemu laboratorium przeprowadzenie powtórnych lub dodatkowych bada albo moe opiera si wyłcznie na własnych badaniach przy ocenie zgodno ci materiałów i robót z dokumentacj projektow i SST. W takim przypadku całkowite koszty powtórnych lub dodatkowych bada i pobierania próbek poniesione zostan przez Wykonawc Badania i pomiary. Wszystkie badania i pomiary bd przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmuj jakiegokolwiek badania wymaganego w SST, stosowa mona wytyczne krajowe, albo inne procedury, zaakceptowane przez Inspektor Nadzoru. Przed przystpieniem do pomiarów lub bada, Wykonawca powiadomi Inspektor Nadzoru o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na pi mie ich wyniki do akceptacji Inspektor Nadzoru Atesty jako ci materiałów i urzdze. Przed wykonaniem bada jako ci materiałów przez Wykonawc, Inspektor Nadzoru moe dopu ci do uycia materiały posiadajce atest producenta stwierdzajcy ich pełn zgodno z warunkami podanymi w SST. W przypadku materiałów, dla których atesty s wymagane przez SST, kada partia dostarczona do robót powinna posiada atest okre lajcy w sposób jednoznaczny jej cechy. Produkty przemysłowe powinny posiada atesty wydane przez producenta, poparte w razie potrzeby wynikami wykonanych przez niego bada. Kopie wyników tych bada powinny by dostarczone przez Wykonawc Inspektor Nadzoruowi na jego yczenie. Urzdzenia laboratoryjne i sprzt kontrolno-pomiarowy zainstalowany w wytwórniach lub maszynach powinny posiada wan legalizacj wydan przez upowanione instytucje. Inspektor Nadzoru zdyskwalifikuje i nie dopu ci do uycia jakichkolwiek urzdze laboratoryjnych, wytwórni lub maszyn, które nie maj wanych wymaganych legalizacji. Materiały posiadajce atesty a urzdzenia - wane legalizacje mog by badane w dowolnym czasie. Jeeli zostanie stwierdzona niezgodno ich wła ciwo ci z SST to takie materiały i / lub urzdzenia zostan odrzucone Dokumenty budowy. (1). Dziennik budowy. Dziennik budowy jest dokumentem prawnym obowizujcym Zamawiajcego i Wykonawc w okresie od przekazania Wykonawcy placu budowy do koca okresu gwarancyjnego. Odpowiedzialno za prowadzenie dziennika budowy zgodnie z obowizujcymi przepisami spoczywa na kierowniku budowy. Zapisy w dzienniku budowy powinny by dokonywane na bieco i powinny dotyczy przebiegu robót, stanu bezpieczestwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Kady zapis w dzienniku budowy powinien by opatrzony dat jego dokonania, podpisem osoby, która dokonała zapisu, z podaniem jej imienia i nazwiska oraz stanowiska słubowego. Zapisy powinny by czytelne, dokonane trwał technik, w porzdku chronologicznym, bezpo rednio jeden pod drugim, bez przerw. Załczone do dziennika budowy protokoły i inne dokumenty powinny by oznaczone kolejnym numerem załcznika i opatrzone dat i podpisem kierownika budowy i Inspektor Nadzoru. Do dziennika budowy naley wpisa w szczególno ci : - dat przekazania Wykonawcy placu budowy, - dat przekazania przez Zamawiajcego dokumentacji projektowej, - uzgodnienie przez Inspektor Nadzoru programu zapewnienia jako ci i harmonogramów robót, - terminy rozpoczcia i zakoczenia poszczególnych elementów robót, str. 13

16 - przebiegu robót, trudno ci i przeszkody w ich prowadzeniu okresy i przyczyny przerw w robotach, - uwagi i polecenia Inspektor Nadzoru, - daty zarzdzenia wstrzymania robót, z podaniem powodu, - zgłoszenia i daty odbiorów robót zanikajcych, ulegajcych zakryciu, cz ciowych i ostatecznych odbiorów robót, - wyja nienia, uwagi i propozycje Wykonawcy, - stan pogody i temperatur powietrza w okresie wykonywania robót podlegajcych ograniczeniom lub wymaganiom szczególnym w zwizku z warunkami klimatycznymi, - zgodno rzeczywistych warunków geotechnicznych z ich opisem w Dokumentacji Projektowej, - dane dotyczce czynno ci geodezyjnych ( pomiarowych) dokonywanych przed i w trakcie wykonywania robót, - dane dotyczce sposobu wykonywania zabezpieczenia robót, - dane dotyczce jako ci materiałów, pobierania próbek oraz wyniki przeprowadzonych bada z podaniem kto je przeprowadzał, - inne istotne informacje o przebiegu robót. Propozycje, uwagi i wyja nienia Wykonawcy wpisane do dziennika budowy powinny by przedłoone Inspektor Nadzorowi do ustosunkowania si. Decyzje Inspektor Nadzoru wpisane do dziennika budowy Wykonawca podpisuje z zaznaczeniem ich przyjcia lub zajciem stanowiska. Wpis projektanta do dziennika budowy obliguje Inspektor Nadzoru do ustosunkowania si. Projektant w trakcie realizacji budowy ma prawo dania wpisem do Dziennika Budowy wstrzymania robót budowlanych w razie stwierdzenia moliwo ci powstania zagroenia oraz w razie wykonywania ich niezgodnie z projektem. Projektant nie jest jednak stron kontraktu i nie ma uprawnie do wydawania polece Wykonawcy robót. (2). Ksiga obmiaru. Ksiga obmiaru stanowi dokument pozwalajcy na rozliczenie faktycznego postpu kadego z elementów robót. Obmiary wykonanych robót przeprowadza si w sposób cigły w jednostkach przyjtych w wycenionym lepym kosztorysie i wpisuje do ksigi obmiaru. (3). Dokumenty laboratoryjne. Dzienniki laboratoryjne, atesty materiałów, orzeczenia o jako ci materiałów, recepty robocze i kontrolne wyniki bada Wykonawcy i Zamawiajcego powinny by gromadzone w formie uzgodnionej w programie zapewnienia jako ci. Dokumenty te stanowi załczniki do odbioru robót. Winny by udostpnione na kade yczenie Zamawiajcego. (4). Pozostałe dokumenty budowy. Do dokumentów budowy zalicza si, oprócz wymienionych w pkt (1) - (3) nastpujce dokumenty: a). pozwolenie na realizacj zadania budowlanego, b). protokoły przekazania placu budowy, c). umowy cywilno - prawne z osobami trzecimi i inne umowy cywilno - prawne, d). protokoły odbioru robót, e). protokoły z narad i ustale, f). korespondencj na budowie. (5). Przechowywanie dokumentów budowy. Dokumenty budowy powinny by przechowywane na placu budowy w miejscu odpowiednio zabezpieczonym. Zaginicie któregokolwiek z dokumentów budowy powinno spowodowa jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy powinny by zawsze dostpne dla Inspektor Nadzoru i przedstawione do wgldu na yczenie Zamawiajcego. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót. Obmiar robót powinien okre li faktyczny zakres wykonywanych robót, zgodnie z Dokumentacj Projektow i SST, w jednostkach ustalonych w kosztorysie ofertowym i SST. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inspektor Nadzoru o zakresie obmierzanych robót i terminie obmiaru co najmniej na 3 dni przed tym terminem. Obmiar odbywa si w obecno ci Inspektor Nadzoru i wymaga jego akceptacji. Wyniki obmiaru powinny by wpisane str. 14

17 do ksigi obmiarów. Jakikolwiek błd lub przeoczenie ( opuszczenie ) w ilo ciach podanych w lepym kosztorysie lub gdzie indziej w SST nie zwalnia Wykonawcy od obowizku ukoczenia wszystkich robót. Błdne dane zostan poprawione wg instrukcji Inspektor Nadzoru na pi mie. Obmiar gotowych robót bdzie przeprowadzony z czsto ci wymagan do celu miesicznej płatno ci na rzecz Wykonawcy lub w innym czasie okre lonym przez Wykonawc i Inspektora Nadzoru Zasady okre lania ilo ci robót i materiałów. O ile dla pojedynczych elementów zadania budowlanego nie okre lono inaczej, wszystkie pomiary długo ci, słuce do oblicze pola powierzchni robót, bd wykonywane w poziomie. Wszystkie elementy robót okre lone w metrach, takie jak dreny, przepusty rurowe, ogrodzenia, bd mierzone równolegle do podstawy fundamentu. Do oblicze objto ci i robót ziemnych naley stosowa metod przekrojów poprzecznych lub inn, zaakceptowan przez Inspektora Nadzoru. Pojazdy uywane do przewoenia materiałów, których obmiar nastpuje na podstawie masy na pojedzie powinny by waone co najmniej raz dziennie, w czasie wskazanym przez Inspektor Nadzoru. Kady pojazd powinien by oznakowany w sposób czytelny, umoliwiajcy jego identyfikacj. Materiały, których obmiar nastpuje na podstawie objto ci na pojedzie powinny by przewoone pojazdami zaakceptowanymi przez Inspektor Nadzoru. Pojazdy przeznaczone do tego celu mog by dowolnego typu i wielko ci pod warunkiem, e skrzynia pojazdu ma taki kształt, e jej pojemno mona łatwo i dokładnie okre li. Kady pojazd powinien by oznakowany w sposób czytelny, umoliwiajcy jego identyfikacj. Objto materiału przewoonego jednym pojazdem powinna by przed rozpoczciem robót uzgodniona przez Wykonawc i Inspektor Nadzoru na pi mie, dla kadego typu uywanych pojazdów. Obmiar objto ci nastpi w punkcie dostawy. Objto materiału na pojedzie, stanowica nadmiar w stosunku do uzgodnionej przez Wykonawc i Inspektor Nadzoru, nie podlega zapłacie. Pojazdy przewoce mniejsz objto od uzgodnionej mog by odrzucone przez Inspektor Nadzoru, albo zaakceptowane przy zmniejszonej objto ci okre lonej przez Inspektor Nadzoru. Inspektor Nadzoru ma prawo sprawdza losowo stopie załadowania pojazdów. Jeeli przy losowej kontroli stwierdzi on, e objto materiału przewoona danym pojazdem jest mniejsza od uzgodnionej, to cało materiałów przewiezionych przez ten pojazd od czasu poprzedniej kontroli zostanie zredukowana w stopniu okre lonym przez stosunek objto ci obmierzonej do uzgodnionej. Jeeli zostało to uzgodnione na pi mie przez Wykonawc i Inspektor Nadzoru, materiał rozliczany na podstawie objto ci moe by waony i przeliczany na odpowiedni liczb jednostek objto ci z zastosowaniem gsto ci i objto ci materiału. Ustalenia o takiej metodzie obmiaru oraz warto gsto ci objto ciowej stosowana w przeliczeniach, powinny by uzgodnione przed rozpoczciem robót. Wykonawcy nie przysługuje prawo do korekt objto ci lub gsto ci objto ciowej materiału, jeeli rzeczywista gsto objto ciowa dostarczonego materiału wykazywała wahania i była mniejsza w stosunku do warto ci uzgodnionej na pi mie przed rozpoczciem robót. Ilo lepiszczy bitumicznych moe by okre lona w megagramach. Objto lepiszczy bdzie mierzona w temperaturze 25 stopni stosujc współczynniki przeliczeniowe zaakceptowane przez Inspektor Nadzoru. W przypadku elementów standaryzowanych takich jak profile walcowe, drut, rury, elementy w rolkach i belach, siatka ogrodzeniowa, dla których w ate cie producenta podano ich wymiary lub mas, dane te mog stanowi podstaw obmiaru. Wymiary lub masa tych elementów mog by losowo sprawdzane na budowie, a ich akceptacja nastpi na podstawie tolerancji i okre lonych przez producenta, o ile takich tolerancji nie okre lono w SST. Cement i wapno bd mierzone w megagramach. Drewno bdzie mierzone w metrach sze ciennych, przy uwzgldnieniu ilo ci wbudowanej w konstrukcje Urzdzenia i sprzt pomiarowy. Wszystkie urzdzenia i sprzt pomiarowy, stosowane w czasie obmiaru robót powinny by zaakceptowane przez Inspektor Nadzoru. Urzdzenia i sprzt pomiarowy zostan dostarczone przez Wykonawc. Jeeli urzdzenia te lub sprzt wymagaj bada atestujcych to Wykonawca powinien posiada wane wiadectwa legalizacji. Wszystkie urzdzenia pomiarowe powinny by przez Wykonawc utrzymywane w dobrym stanie, w całym okresie trwania robót Wagi i zasady waenia. Jeeli stosowana metoda obmiaru wymaga waenia to Wykonawca zainstaluje odpowiednie wagi w ilo ci i w miejscach zaakceptowanych przez Inspektor Nadzoru. Wagi powinny posiada wane wiadectwa legalizacji. Wykonawca moe uywa publicznych urzdze wagowych pod warunkiem, e były one atestowane i posiadaj str. 15

18 wane wiadectwa legalizacji. Dokładno stosowanych wag powinna wynosi 0,5 % uywanego zakresu. Jeeli kontrola wykae, e stosowana waga wskazuje zanion mas, to zostanie ona uregulowana i powtórnie zalegalizowana. Jeeli kontrola wykae, e stosowana waga wskazuje zawyon mas, to zostanie ona uregulowana i powtórnie zalegalizowana, a masa wszystkich materiałów waonych z zastosowaniem takiej wagi od czasu ostatniej zaakceptowanej kontroli zredukowana o stwierdzony błd, pomniejszony o dopuszczaln tolerancj równ 0,5% Czas przeprowadzania obmiaru. Obmiary powinny by przeprowadzone przed cz ciowym lub ostatecznym odbiorem robót, a take w przypadku wystpowania dłuszej przerwy w robotach i zmiany Wykonawcy robót. Obmiar robót zanikajcych przeprowadza si w czasie ich wykonywania. Obmiar robót podlegajcych zakryciu przeprowadza si przed zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia powinny by wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objto ci powinny by uzupełnione odpowiednimi szkicami umieszczonymi w Ksidze Obmiaru. W razie braku miejsca szkice mog by dołczone w formie oddzielnego załcznika do Ksigi Obmiaru, którego wzór zostanie uzgodniony z Inspektor Nadzoru. 8. OBMIAR ROBÓT Rodzaje odbiorów robót. W zaleno ci od ustale odpowiednich SST, roboty podlegaj nastpujcym etapom odbioru, dokonywanym przez Inspektor Nadzoru przy udziale Wykonawcy: a) odbiorowi robót zanikajcych i ulegajcych zakryciu, b) odbiorowi cz ciowemu, c) odbiorowi ostatecznemu, d) odbiorowi pogwarancyjnemu Odbiór robót zanikajcych i ulegajcych zakryciu. Odbiór robót zanikajcych i ulegajcych zakryciu polega na finalnej ocenie ilo ci i jako ci wykonywanych robót, które w dalszym procesie realizacji ulegn zakryciu. Odbiór robót zanikajcych i ulegajcych zakryciu powinien by dokonany w czasie umoliwiajcym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postpu robót. Odbioru robót dokonuje Inspektor Nadzoru. Gotowo danej cz ci robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inspektor Nadzoru. Odbiór powinien by przeprowadzony niezwłocznie nie póniej jednak ni w cigu 3 dni od daty zgłoszenia wpisem do dziennika budowy i powiadomieniem o tym fakcie Inspektor Nadzoru. Jako i ilo robót ulegajcych zakryciu ocenia Inspektor Nadzoru na podstawie dokumentów zawierajcych komplet wyników bada laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacj projektow, SST i uprzednimi ustaleniami. W przypadku stwierdzenia odchyle od przyjtych wymaga i innych wcze niejszych ustale, Inspektor Nadzoru ustala zakres robót poprawkowych lub podejmuje decyzje dotyczce zmian i korekt. W wyjtkowych przypadkach podejmuje decyzje dokonania potrce. Przy ocenie odchyle i podejmowaniu decyzji o robotach poprawkowych lub robotach dodatkowych Inspektor Nadzoru uwzgldnia tolerancje i zasady odbioru podane w SST dotyczcych danej cz ci robót Odbiór cz ciowy. Odbiór cz ciowy polega na ocenie ilo ci i jako ci wykonanych cz ci robót wraz z ustaleniem nalenego wynagrodzenia. Odbioru cz ciowego robót dokonuje si wg zasad jak przy odbiorze ostatecznym robót. Odbioru dokonuje Inspektor Nadzoru Odbiór ostateczny robót. Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilo ci, jako ci i warto ci. Całkowite zakoczenie robót oraz gotowo do odbioru ostatecznego powinna by stwierdzona przez kierownika robót wpisem do dziennika budowy z bezzwłocznym powiadomieniem na pi mie o tym fakcie Inspektor Nadzoru. Odbiór ostateczny robót powinien nastpi w terminie ustalonym w warunkach kontraktu, liczc od dnia potwierdzenia przez Inspektor Nadzoru zakoczenia robót i kompletno ci oraz prawidłowo ci operatu kolaudacyjnego. str. 16

19 Odbioru ostatecznego robót dokonuje komisja wyznaczona przez Zamawiajcego przy udziale Inspektor Nadzoru i Wykonawcy. Komisja dokonujca odbioru robót dokonuje ich oceny jako ciowej na podstawie przedłoonych dokumentów wyników bada i pomiarów, ocenie wizualnej oraz zgodno ci wykonania robót z dokumentacj projektow i SST. W toku odbioru ostatecznego robót komisja powinna si zapozna z realizacj ustale przyjtych w trakcie odbiorów robót zanikajcych i ulegajcych zakryciu, zwłaszcza w zakresie wykonania robót uzupełniajcych i robót poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych lub robót uzupełniajcych w warstwie cieralnej lub robotach wykoczeniowych, komisja przerywa swoje czynno ci i ustala nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisj, e jako wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacj projektow i SST z uwzgldnieniem tolerancji i nie ma wikszego wpływu na cechy eksploatacyjne obiektu i bezpieczestwo ruchu, komisja dokonuje potrce, oceniajc pomniejszon warto wykonywanych robót w stosunku do wymaga przyjtych w dokumentach kontraktowych. We wszystkich sprawach nie objtych SST bd obowizywały przepisy "Instrukcji DP-T 14 o dokonywaniu odbiorów robót drogowych na drogach zamiejskich krajowych i wojewódzkich z dnia 14 lipca 1989 r. wraz z póniejszymi zmianami i uzupełnieniami Dokumenty do odbioru ostatecznego robót. Podstawowym dokumentem do wykonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót sporzdzony wg wzoru ustalonego przez Zamawiajcego. Do odbioru ostatecznego Wykonawca jest zobowizany przygotowa nastpujce dokumenty - dokumentacj projektow z naniesionymi zmianami, - umow na wykonanie robót wraz z ewentualnymi aneksami, - szczegółowe specyfikacje techniczne, - uwagi i zalecenia Inspektor Nadzoru, zwłaszcza przy odbiorze robót zanikajcych i ulegajcych zakryciu i udokumentowanie wykonania jego zalece, - recepty i ustalenia technologiczne, - dzienniki budowy, - ksigi obmiaru, - wyniki pomiarów kontrolnych oraz bada i oznacze laboratoryjnych zgodnie z SST i PZJ, - atesty jako ciowe wbudowanych materiałów, - wiadectwa dopuszczenia lub aprobaty techniczne wbudowanych materiałów, - opini technologiczn sporzdzon na podstawie wszystkich wyników bada i pomiarów załczonych do dokumentów odbioru, a wykonywanych zgodnie z PZJ i SST, - ocena techniczna wykonania robót sporzdzona przez Inspektor Nadzoru, - sprawozdanie techniczne, - ostateczne rozliczenie robót, - dokumenty kontraktowe (oferta, kosztorys ofertowy, instrukcja dla oferentów, ogólne i szczegółowe warunki umowy), - inne dokumenty wymagane przez Zamawiajcego. W dzienniku budowy powinien by wpis Inspektor Nadzoru o zakoczeniu robót i stwierdzenie kompletno ci i prawidłowo ci przygotowania operatu kolaudacyjnego Sprawozdanie techniczne powinno zawiera : - zakres i lokalizacj wykonywanych robót, - wykaz wprowadzonych zmian w stosunku do dokumentacji projektowej przekazanej przez Zamawiajcego, - uwagi dotyczce warunków realizacji robót, - dat rozpoczcia i zakoczenia robót. W przypadku gdy wg komisji, roboty pod wzgldem przygotowania dokumentacyjnego nie s gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawc wyznacza ponowny termin odbioru ostatecznego robót. Wszystkie zarzdzone przez komisj roboty poprawkowe lub uzupełniajce powinny by zestawione wg wzoru ustalonego przez Zamawiajcego. Termin wykonania robót poprawkowych i robót uzupełniajcych wyznacza komisja Odbiór pogwarancyjny. Odbiór pogwarancyjny polega na ocenie wykonanych robót zwizanych z usuniciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny powinien by dokonany na podstawie oceny wizualnej obiektu z uwzgldnieniem zasad odbioru ostatecznego. str. 17

20 9. PODSTAWA PŁATNOCI Ustalenia ogólne. Podstaw płatno ci jest stawka jednostkowa, skalkulowana przez Wykonawc za jednostk obmiarow ustalon dla danej pozycji lepego kosztorysu. Stawka jednostkowa pozycji powinna uwzgldnia wszystkie wymagania oraz czynno ci i badania składajce si na jej wykonanie, okre lone w pkt 9 SST dla tej roboty i w Dokumentacji Projektowej. Stawka jednostkowa powinna obejmowa : - robocizn bezpo redni, - warto zuytych materiałów wraz z kosztami ich zakupu, - warto pracy sprztu wraz z kosztami jednorazowymi ( sprowadzenie sprztu na plac budowy i z powrotem, monta i demonta na stanowisku pracy), - koszty po rednie w skład, których wchodz: płace personelu i kierownictwa budowy, pracowników nadzoru i laboratorium, koszty urzdzenia i eksploatacji zaplecza budowy ( w tym doprowadzenie energii i wody, budowa dróg dojazdowych itp. ), koszty dotyczce oznakowania robót, wydatki dotyczce bhp, usługi obce na rzecz budowy, opłaty za dzieraw placów i bocznic, ekspertyzy dotyczce wykonywanych robót, ubezpieczenia oraz koszty zarzdu przedsibiorstwa Wykonawcy, - zysk kalkulacyjny zawierajcy ewentualne ryzyko Wykonawcy z tytułu innych wydatków mogcych wystpi w czasie realizacji robót i w okresie gwarancyjnym, - podatki obliczane zgodnie z obowizujcymi przepisami. Do stawek jednostkowych nie naley wlicza podatku VAT. Uzgodniona stawka jednostkowa zaproponowana przez Wykonawc za dan pozycj w kosztorysie ofertowym jest ostateczna i wyklucza moliwo dania dodatkowej zapłaty za wykonanie robót objtych t pozycj kosztorysow za wyjtkiem przypadków omówionych w warunkach kontraktu Zaplecze Zamawiajcego. Wykonawca w ramach kontraktu jest zobowizany zapewni Zamawiajcemu zaplecze. 10. PRZEPISY ZWI ZANE. 1. Ustawa o zamówieniach publicznych z dnia r. 2. Instrukcja DP-T 14 o dokonywaniu odbiorów robót drogowych i mostowych realizowanych na drogach zamiejskich krajowych i wojewódzkich GDDP 1989 r. ( z póniejszymi zmianami). 3. Ogólne i Szczegółowe Warunki Kontraktu. str. 18

21 D OBSŁUGA GEODEZYJNA OBIEKTU 1. WSTP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej s wymagania dotyczce obsługi geodezyjnej w zwizku z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania ST Specyfikacja Techniczna stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych ST Ustalenia zawarte w niniejszej specyfikacji dotycz prowadzenia robót przy odtworzeniu trasy i obejmuj: - roboty pomiarowe sytuacyjno-wysoko ciowe na dojazdach oraz na obiekcie. - wykonanie inwentaryzacji powykonawczej obiektu Okre lenia podstawowe Okre lenia podane w niniejszej ST s zgodne z obowizujcymi normami oraz Dokumentacj Projektow. Uprawniony geodeta - osoba posiadajca odpowiednie uprawnienia zawodowe nadane zgodnie z Ustaw z dnia r. "Prawo Geodezyjne i Kartograficzne" z póniejszymi zmianami z zakresu geodezji i kartografii, upowaniona przez Wykonawc do kierowania pracami i do wystpowania w jego imieniu w sprawach dotyczcych realizacji zamówienia. Inwentaryzacja powykonawcza - jest to geodezyjna dokumentacja wykonana i przekazana zgodnie z Rozporzdzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia 21 lutego 1995 r Ogólne wymagania dotyczce robót Wykonawca jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow ST i poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczce robót podano w ST D-M Wymagania ogólne. 2. MATERIAŁY Materiałami stosowanymi przy wyznaczaniu osi trasy i roboczych punktów wysoko ciowych wg zasad niniejszej ST s: - paliki drewniane o rednicy 5 8 cm i długo ci 0,5 1,5 m, - słupki betonowe, - farba chlorokauczukowa. 3. SPRZT Roboty zwizane ze stabilizacj i oznaczeniem punktów głównych oraz roboczych punktów wysoko ciowych bd wykonane rcznie. Roboty pomiarowe zwizane z wytyczeniem oraz okre leniem wysoko ciowym powyszych elementów wykonywane bd specjalistycznym sprztem geodezyjnym, przeznaczonym do tego typu robót (teodolity lub tachimetry, dalmierze, tyczki, łaty, ta my stalowe). Sprzt stosowany do wyznaczania punktów głównych powinien gwarantowa uzyskanie wymaganej dokładno ci pomiaru. 4. TRANSPORT Materiały (paliki drewniane oraz słupki betonowe) mog by przewoone dowolnymi rodkami transportu. 5. WYKONANIE ROBÓT 5.1. Ogólne warunki wykonania robót Ogólne warunki dotyczce wykonania robót podano w ST D-M Wymagania ogólne Zasady wykonywania prac pomiarowych Prace pomiarowe powinny by wykonane zgodnie z obowizujcymi Instrukcjami GUGiK. Przed przystpieniem do robót Wykonawca powinien przej od Zamawiajcego dane zawierajce lokalizacj i współrzdne punktów głównych trasy oraz reperów. W oparciu o materiały dostarczone przez Zamawiajcego, Wykonawca powinien przeprowadzi obliczenia i pomiary geodezyjne niezbdne do szczegółowego wytyczenia robót. Prace pomiarowe powinny by wykonywane przez osoby posiadajce odpowiednie kwalifikacje i uprawnienia. str. 19

22 Wykonawca powinien natychmiast poinformowa Inspektora Nadzoru o wszelkich błdach wykrytych w wytyczeniu głównych trasy i reperów roboczych. Błdy te powinny by usunite na koszt Zamawiajcego. Wszystkie roboty, które bazuj na pomiarach Wykonawcy, nie mog by rozpoczte przed zaakceptowaniem wyników pomiarów przez Inspektora Nadzoru. Punkty wierzchołkowe, punkty główne trasy i punkty po rednie osi trasy musz by zaopatrzone w oznaczenia okre lajce ich charakterystyk i połoenie. Wykonawca jest odpowiedzialny za ochron wszystkich punktów pomiarowych Sprawdzenie wyznaczania punktów głównych osi trasy i punktów wysoko ciowych Punkty te powinny by zastabilizowane przy uyciu palików drewnianych lub słupków betonowych, a take dowizane do punktów pomocniczych. Maksymalna odległo midzy punktami głównymi na odcinkach prostych nie moe przekracza 500 m. Maksymalna odległo midzy reperami roboczymi wzdłu trasy powinna wynosi 500 m. Repery robocze naley załoy poza granicami robót. Rzdne reperów roboczych naley okre la z tak dokładno ci, aby redni błd niwelacji po wyrównaniu był mniejszy od 4 mm/ km, stosujc niwelacje podwójn w nawizaniu do reperów pastwowych Odtworzenie osi trasy O trasy powinna by wyznaczona w punktach głównych i w punktach po rednich w odległo ci zalenej od charakterystyki terenu i ukształtowania trasy, lecz nie rzadziej ni co 50 m. Dopuszczalne odchylenie sytuacyjno wytyczonej osi trasy w stosunku do Dokumentacji Projektowej nie moe by wiksze ni 3 cm dla autostrad i dróg ekspresowych i 5 cm dla pozostałych dróg. Rzdne niwelety osi trasy naley wyznaczy z dokładno ci do 1 cm w stosunku do rzdnych niwelety okre lonych w Dokumentacji Projektowej Wyznaczenie przekrojów poprzecznych Wyznaczenie przekrojów poprzecznych obejmuje wyznaczenie krawdzi jezdni, nasypów i wykopów na powierzchni terenu. Do wyznaczania krawdzi jezdni, nasypów i wykopów naley stosowa paliki lub wiechy. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jako ci robót podano w ST D-M Wymagania ogólne. Kontrole jako ci prac pomiarowych zwizanych z wyznaczaniem trasy i punktów wysoko ciowych naley prowadzi wg ogólnych zasad okre lonych w instrukcjach i wytycznych GUGiK. 7. OBMIAR ROBÓT Jednostki obmiaru robót s: - 1km dla odtworzenia trasy i punktów wysoko ciowych, - 1kpl dla wykonania inwentaryzacji powykonawczej obiektu. Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne. Odbiór robót zwizanych z wyznaczeniem osi trasy nastpuje na podstawie szkiców i dzienników pomiarów geodezyjnych lub protokołu kontroli geodezyjnej, które Wykonawca przedkłada Inspektorowi Nadzoru. 9. PODSTAWA PŁATNOCI Ogólne wymagania dotyczce płatno ci podano w ST D-M Wymagania ogólne. Cena wykonania robót obejmuje: - wyznaczenie punktów głównych osi trasy i punktów wysoko ciowych, - uzupełnienie osi trasy dodatkowymi punktami, - wyznaczenie dodatkowych punktów wysoko ciowych, - wyznaczenie punktów w planie i wysoko ciowo wg Dokumentacji Projektowej, - wyznaczenie współrzdnych, rzdnych obiektów na podstawie danych z Dokumentacji Projektowej, - wyznaczenie przekrojów poprzecznych z ewentualnym wytyczeniem dodatkowych przekrojów, - zastabilizowanie punktów w sposób trwały, ochrona ich przed zniszczeniem i oznakowanie ułatwiajce odszukanie i ewentualne odtworzenie. 10. PRZEPISY ZWI ZANE Ustawa z Prawo geodezyjne i kartograficzne (Dz.U. Nr 30, poz. 163 z póniejszymi zmianami). Instrukcja techniczna 0-1 Ogólne zasady wykonywania prac geodezyjnych. Instrukcja techniczna G-3 Geodezyjna obsługa inwestycji, GUGiK Instrukcja techniczna G-1 Geodezyjna osnowa pozioma, GUGiK Instrukcja techniczna G-2 Wysoko ciowa osnowa pozioma, GUGiK Instrukcja techniczna G-4 Pomiary sytuacyjne i wysoko ciowe, GUGiK Wytyczne techniczne G-3.2 Pomiary realizacyjne, GUGiK Wytyczne techniczne G-3.1 Osnowy realizacyjne, GUGiK str. 20

23 D ZDJCIE WARSTWY HUMUSU/LUB DARNINY 1. WSTP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej s wymagania dotyczce zdjcia warstwy humusu i darniny w zwizku z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania ST Specyfikacja Techniczna stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych ST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwizanych ze zdjciem warstwy humusu i darniny, wykonywanych w ramach robót przygotowawczych Okre lenia podstawowe Okre lenia podane w niniejszej ST s zgodne z obowizujcymi normami, Dokumentacj Projektow oraz z definicjami podanymi w ST D-M Wymagania ogólne pkt Ogólne wymagania dotyczce robót Wykonawca jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow ST i poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczce robót podano w ST D-M Wymagania ogólne. 2. MATERIAŁY Nie wystpuj. 3. SPRZT Ogólne wymagania dotyczce sprztu podano w ST D-M Wymagania ogólne pkt 3. Do wykonania robót zwizanych ze zdjciem warstwy humusu lub/i darniny nienadajcej si do powtórnego uycia naley stosowa: równiarki, spycharki, łopaty, szpadle i inny sprzt do rcznego wykonywania robót ziemnych - w miejscach, gdzie prawidłowe wykonanie robót sprztem zmechanizowanym nie jest moliwe, koparki i samochody samowyładowcze - w przypadku transportu na odległo wymagajc zastosowania takiego sprztu. Do wykonania robót zwizanych ze zdjciem warstwy darniny nadajcej si do powtórnego uycia, naley stosowa: noe do cicia darniny według zasad okre lonych w p. 5.3, łopaty i szpadle. 4. TRANSPORT Ogólne wymagania dotyczce transportu podano w ST D-M Wymagania ogólne pkt 4. Humus naley przemieszcza z zastosowaniem równiarek lub spycharek albo przewozi transportem samochodowym. Wybór rodka transportu zaley od odległo ci, warunków lokalnych i przeznaczenia humusu. Darnin naley przewozi transportem samochodowym. W przypadku darniny przeznaczonej do powtórnego zastosowania, powinna ona by transportowana w sposób niepowodujcy uszkodze. 5. WYKONANIE ROBÓT 5.1. Ogólne warunki wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne pkt 5. Teren pod budow drogi w pasie robót ziemnych, w miejscach dokopów i w innych miejscach wskazanych w dokumentacji projektowej powinien by oczyszczony z humusu i darniny Zdjcie warstwy humusu Warstwa humusu powinna by zdjta z przeznaczeniem do póniejszego uycia przy umacnianiu skarp, zakładaniu trawników, sadzeniu drzew i krzewów oraz do innych czynno ci okre lonych w dokumentacji projektowej. str. 21

24 Zagospodarowanie nadmiaru humusu powinno by wykonane zgodnie z ustaleniami SST lub wskazaniami Inspektora Nadzoru. Humus naley zdejmowa mechanicznie z zastosowaniem równiarek lub spycharek. W wyjtkowych sytuacjach, gdy zastosowanie maszyn nie jest wystarczajce dla prawidłowego wykonania robót, wzgldnie moe stanowi zagroenie dla bezpieczestwa robót (zmienna grubo warstwy humusu, ssiedztwo budowli), naley dodatkowo stosowa rczne wykonanie robót, jako uzupełnienie prac wykonywanych mechanicznie. Warstw humusu naley zdj z powierzchni całego pasa robót ziemnych oraz w innych miejscach okre lonych w dokumentacji projektowej lub wskazanych przez Inspektora Nadzoru. Grubo zdejmowanej warstwy humusu (zalena od głboko ci jego zalegania, wysoko ci nasypu, potrzeb jego wykorzystania na budowie itp.) powinna by zgodna z ustaleniami dokumentacji projektowej, SST lub wskazana przez Inspektora Nadzoru, według faktycznego stanu wystpowania. Stan faktyczny bdzie stanowił podstaw do rozliczenia czynno ci zwizanych ze zdjciem warstwy humusu. Zdjty humus naley składowa w regularnych pryzmach. Miejsca składowania humusu powinny by przez Wykonawc tak dobrane, aby humus był zabezpieczony przed zanieczyszczeniem, a take najedaniem przez pojazdy. Nie naley zdejmowa humusu w czasie intensywnych opadów i bezpo rednio po nich, aby unikn zanieczyszczenia glin lub innym gruntem nieorganicznym Zdjcie darniny Jeeli powierzchnia terenu w obrbie pasa przeznaczonego pod budow trasy drogowej jest pokryta darnin przeznaczon do umocnienia skarp, darnin naley zdj w sposób, który nie spowoduje jej uszkodze i przechowywa w odpowiednich warunkach do czasu wykorzystania. Wysokie trawy powinny by skoszone przed zdjciem darniny. Darnin naley ci w regularne, prostoktne pasy o szeroko ci około 0,30 metra lub w kwadraty o długo ci boku około 0,30 metra. Grubo darniny powinna wynosi od 0,05 do 0,10 metra. Naley dy do jak najszybszego uycia pozyskanej darniny. Jeeli darnina przed powtórnym wykorzystaniem musi by składowana, to zaleca si jej rozłoenie na gruncie rodzimym. Jeeli brak miejsca na takie rozłoenie darniny, to naley j magazynowa w regularnych pryzmach. W porze rozwoju ro lin darnin naley składowa w warstwach traw do dołu. W pozostałym okresie darnin naley składowa warstwami na przemian traw do góry i traw do dołu. Czas składowania darniny przed wbudowaniem nie powinien przekracza 4 tygodni. Darnin nienadajc si do powtórnego wykorzystania naley usun mechanicznie, z zastosowaniem równiarek lub spycharek i przewie na miejsce wskazane w SST lub przez Inspektora Nadzoru. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jako ci robót podano w ST D-M Wymagania ogólne pkt 6. Sprawdzenie jako ci robót polega na wizualnej ocenie kompletno ci usunicia humusu lub/i darniny. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne pkt 7. Jednostk obmiarow jest m 2 (metr kwadratowy) zdjtej warstwy humusu lub darniny. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne pkt PODSTAWA PŁATNOCI Ogólne ustalenia dotyczce podstawy płatno ci podano w ST D-M Wymagania ogólne pkt 9. Cena 1 m 2 wykonania robót obejmuje: zdjcie humusu wraz z hałdowaniem w pryzmy wzdłu drogi lub odwiezieniem na odkład, zdjcie darniny z ewentualnym odwiezieniem i składowaniem jej w regularnych pryzmach. 10. PRZEPISY ZWI ZANE Nie wystpuj. str. 22

25 D WYKOPY W GRUNCIE NIESPOISTYM KAT. I - III 1. WSTP 1.1. Przedmiot SST. Przedmiotem SST s wymagania dotyczce wykonania i odbioru wykopów w gruncie niespoistym kat I - III, zwizanych z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST maj zastosowanie przy wykonywaniu robót ziemnych i obejmuj wykonanie wykopu w gruncie kat. I III: - odkopanie istniejcego obiektu mostowego (za przyczółkami i skrzydełkami), - wykopy rczne pod fundamenty schodów skarpowych, fundamenty murków oporowych umocnienia stoków skarpowych oraz korytowanie skarp nasypów pod cieki skarpowe, - odmuleniem koryta cieku, Urobek z wykopu przeznaczony bdzie do wykonania nasypów (poszerzenia) drogowych na dojazdach Okre lenia podstawowe. Okre lenia podstawowe zawarte w niniejszej SST s zgodne z obowizujcymi polskimi normami i SST D-M "Wymagania ogólne" Ogólne wymagania dotyczce robót. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne". Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z dokumentacj projektow, SST i poleceniami Inspektor Nadzoru. 2. MATERIAŁY. Brak. 3. SPRZT Ogólne warunki stosowania sprztu. Ogólne warunki stosowania sprztu podano w SST D-M "Wymagania ogólne". Jakikolwiek sprzt, maszyny i urzdzenia nie gwarantujce zachowania wymaga jako ciowych robót zostan przez Inspektor Nadzoru zdyskwalifikowane i niedopuszczone do robót. Roboty ziemne naley wykonywa rcznie lub przy uyciu sprztu wg uznania Wykonawcy po akceptacji Inspektor Nadzoru. Przykładowo do robót ziemnych moe by stosowany nastpujcy sprzt: - koparki jednonaczyniowe kołowe, samochodowe lub gsienicowe, - koparko-ładowarki. 4. TRANSPORT Warunki ogólne transportu. Ogólne warunki transportu podano w SST D-M "Wymagania ogólne". Materiały mog by przewoone dowolnymi rodkami transportu. Naley je umie ci równomiernie na całej powierzchni ładunkowej i zabezpieczy przed spadaniem lub przesuwaniem. Ukopany grunt powinien by niezwłocznie przetransportowany na odkład, słucy nastpnie do zasypania wykopów i odtworzenia nasypów. Transport gruntu powinien by tak zorganizowany, aby nie był hamowany dowóz innych materiałów do budowy i odbywał si poza prawdopodobnym klinem odłamu gruntu. 5. WYKONANIE ROBÓT Ogólne warunki wykonania robót. Ogólne warunki wykonania robót podano w SST D-M "Wymagania ogólne" Wykonanie wykopów. Przed przystpieniem do wykonywania robót Wykonawca ma obowizek sprawdzi zgodno rzdnych terenu z danymi zawartymi w projekcie technicznym. Wszelkie odstpstwa w tym zakresie od dokumentacji powinny by str. 23

26 zarejestrowane w dzienniku budowy i potwierdzone przez Inspektor Nadzoru. Obmiaru robót naley dokonywa z uwzgldnieniem zapisów w dzienniku budowy. Wykonawca ma obowizek dokonywa biecej kontroli warunków gruntowych w trakcie wykonywania wykopów i ich porównywania z danymi zawartymi w dokumentacji technicznej. Niezgodno ci w zakresie wła ciwo ci gruntu urabianego z danymi zawartymi w dokumentacji winny by odnotowane w dzienniku budowy. Metoda wykonania robót ziemnych powinna by dobrana w zaleno ci od wielko ci robót, głboko ci wykopu, ukształtowania terenu, rodzaju gruntu oraz posiadanego sprztu mechanicznego. Wykopy powinny by wykonywane w takim okresie, eby mona po ich zakoczeniu mona było przystpi natychmiast do wykonywania przewidzianych w nich robót i szybko zlikwidowa wykopy przez ich zasypanie. Przy wykonywaniu wykopów na Wykonawcy spoczywa odpowiedzialno za bezpieczestwo obszaru przyległego do wykopu. Wymiary wykopów w planie powinny by wiksze o 1 m od obrysu płyty przej ciowej. Wykopy powinny by wykonywane bez naruszenia naturalnej struktury gruntu dna wykopu. W porównaniu do projektowanego poziomu warstwa gruntu o grubo ci co najmniej 20 cm powinna by usunita rcznie, bezpo rednio przed wykonaniem korka betonowego. Grunt piaszczysty w dnie wykopu powinien by dogszczony na głboko 0,50 m do wskanika zagszczenia I s = 0,98. W trakcie wykonywania wykopów, w przypadku wystpienia wody gruntowej w dnie wykopu, naley umoliwi jego prawidłowe odwodnienie w całym okresie trwania robót ziemnych i wykonania ław fundamentowych. W czasie robót ziemnych naley zachowa w dnie wykopu, odpowiedni spadek podłuny i nadawa przekrojom poprzecznym spadki, umoliwiajce szybki odpływ wód z wykopu. O ile w dokumentacji projektowej nie zawarto innego wymagania, spadek poprzeczny nie powinien by mniejszy ni 4 % w przypadku gruntów spoistych i nie mniejszy ni 2 % w przypadku gruntów niespoistych. Sposób odwodnienia wykopów nie moe powodowa osłabienia lub zniszczenia naturalnej struktury gruntu. Niedopuszczalne jest pompowanie wody gruntowej bezpo rednio z dołów fundamentowych w gruntach sypkich drobnoziarnistych i mało spoistych. Niedopuszczalne jest naruszenie struktury mieszanki betonowej przez pompowanie wody bezpo rednio z wykopu w czasie betonowania. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jako ci robót. Ogólne zasady kontroli jako ci robót podano w SST D-M "Wymagania ogólne" Kontrola prawidłowo ci wykonywania robót ziemnych. W czasie wykonywania robót Wykonawca zobowizany jest do kontroli jako ci wykonywanych robót. Sprawdzenie wykonania wykopów polega na kontrolowaniu zgodno ci z wymaganiami okre lonymi w niniejszej SST oraz w dokumentacji projektowej. W czasie kontroli szczególn uwag naley zwróci na: - odspajanie gruntów w sposób nie pogarszajcy ich wła ciwo ci, - zapewnienie stateczno ci skarp, - odwodnienie wykopów w czasie wykonywania robót i po ich zakoczeniu - dokładno wykonania wykopów ( usytuowanie i wykoczenie ), - zagszczenie górnej strefy korpusu w wykopie według wymaga w pkt 5.2. niniejszej SST, - zgodno rodzaju gruntu z podanym w dokumentacji projektowej, 7. OBMIAR ROBÓT. Jednostkami obmiarowymi wykonania robót s: - 1 m3 wykonania wykopów na odkład, Ilo robót okre la si na podstawie Dokumentacji Projektowej z uwzgldnieniem zmian zaaprobowanych przez Inspektor Nadzoru i sprawdzonych w naturze. Obmiaru ilo ciowego usunitego gruntu dokonuje si w m3 w stanie rodzimym. 8. ODBIÓR ROBÓT. Ogólne zasady odbioru robót podano w SST D-M "Wymagania ogólne". Roboty objte niniejsz SST podlegaj odbiorowi robót zanikajcych, który jest dokonywany na podstawie wyników pomiarów i oceny wizualnej. W przypadku stwierdzenia usterek Inspektor Nadzoru ustali zakres robót poprawkowych do wykonania, a Wykonawca wykona je na własny koszt w ustalonym terminie. 9. PŁATNO. Ogólne zasady płatno ci podano w SST D-M "Wymagania ogólne". Płatno si za 1 m3 wykopu naley przyjmowa zgodnie z obmiarem, z ocen jako ci robót i na podstawie wyników pomiarów. Cena jednostkowa wykonania 1 m3 wykopów obejmuje: str. 24

27 - prace pomiarowe, - oznakowanie robót, - wykonanie wykopu z transportem urobku do miejsca składowania, - odwodnienie wykopu, - profilowanie dna wykopu i skarp, - zagszczenie powierzchni wykopu, - przeprowadzenie pomiarów i bada laboratoryjnych wymaganych w SST, - wykonanie i rozebranie ewentualnych dróg dojazdowych, - rekultywacj terenu. - dodatkowe prace wynikajce z nieprzewidzianego zalania wykopu lub jego zawalenia 10. PRZEPISY ZWI ZANE. 1. PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze. 2. BN-72/ Budowle drogowe i kolejowe. Roboty ziemne. str. 25

28 D WYKONANIE NASYPU 1. WSTP 1.1. Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru nasypów zwizanych z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST s stosowane jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST obejmuj zasypanie wykopów, wykonanie nasypów dojazdów przebudowywanych obiektów mostowych oraz wykonanie reoprofilacji koryta cieków wodnych z gruntu cz ciowo z odkładu a cz ciowo z dokopu z odległo ci 10 km wraz z zagszczeniem Okre lenia podstawowe. Okre lenia podane w niniejszej SST s zgodne z obowizujcymi odpowiednimi normami i z definicjami podanymi w SST D-M "Wymagania ogólne" 1.5. Ogólne wymagania dotyczce robót. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne". Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z dokumentacj projektow, SST i poleceniami Inspektor Nadzoru. 2. MATERIAŁ. Podział gruntów pod wzgldem wysadzinowo ci oraz pod wzgldem przydatno ci do budowy nasypów podaje PN-S :1998. Grunty uzyskane przy wykonywaniu wykopów powinny by przez Wykonawc wykorzystane w maksymalnym stopniu do zasypania wykopów i ewentualnie do wykonania nasypów. Grunty, które mona przyj bez zastrzee do wykonywania nasypów to: - wiry i pospółki, - piaski grube, rednie i drobne, naturalne i łamane. Górne 0,5 -metrowe warstwy nasypu naley wykona z gruntów niewysadzinowych, o wskaniku rónoziarnisto ci U nie mniejszym ni 3 i wskaniku wodoprzepuszczalno ci k nie mniejszym od 8 m/dob. Je li Wykonawca wbuduje w nasyp grunty lub materiały nieprzydatne, to wszelkie takie cz ci nasypu zostan przez Wykonawc usunite na jego koszt i wykonane powtórnie z gruntów o odpowiednich wła ciwo ciach. 3. SPRZT. Wykonawca jest zobowizany do uycia jedynie takiego sprztu i transportu, który nie spowoduje niekorzystnego wpływu na wła ciwo ci gruntu, zarówno w miejscu naturalnego zalegania ( w miejscu ukopu ) - w czasie odspajania, jak i w czasie transportu, wbudowania i zagszczania. Do robót ziemnych mog by uyte nastpujce sprzty: - koparki samochodowe lub gsiennicowe, - spycharki, - równiarki, - walce statyczne i wibracyjne, - zagszczarki płytowe wibracyjne do 200 kg,, - sprzt do spryskiwania wod. Sprzt uywany w robotach ziemnych powinien uzyska akceptacj Inspektor Nadzoru. 4. TRANSPORT. Wykonawca do transportu urobku ziemnego zapewni samochody samowyładowcze lub cigniki kołowe z przyczepami samowyładowczymi. 5. WYKONANIE ROBÓT Ogólne zasady budowania nasypów. Wskanik zagszczenia podłoa w 0,5 -metrowej warstwie gruntu rodzimego, na którym bdzie wznoszony nasyp, nie moe by mniejszy od 1,00. Jeeli wskanik ten jest mniejszy ni 1,00 podłoe naley dog ci. Nasypy powinny by wznoszone przy zachowaniu przekroju poprzecznego i profilu podłunego okre lonego w str. 26

29 dokumentacji technicznej. Nasypy naley wznosi warstwami o równej grubo ci, dobranej w zaleno ci od rodzaju gruntu i sprztu uywanego do zagszczenia. Warstwy nie powinny by jednak grubsze ni 30 cm. Układanie kolejnej warstwy mona rozpocz dopiero po stwierdzeniu prawidłowego zagszczenia warstwy poprzedniej. Wilgotno zagszczanego podłoa powinna by równa wilgotno ci optymalnej z tolerancj +2%. Naley do wiadczalnie okre li grubo warstwy i ilo przej maszyny zagszczajcej w celu wyznaczenia kombinacji tych elementów pozwalajcej uzyska wskanik zagszczenia nie mniejszy ni 1,00 dla warstw lecych poniej 1,20 m od niwelety robót ziemnych i nie mniejszy ni 1,03 dla warstw lecych do 1,2 m od tej niwelety. Kada warstwa po rozłoeniu powinna by jak najszybciej zagszczona. Warstwy naley zagszcza od krawdzi nasypu w kierunku jego osi. Wykonawca winien zapewni stał kontrol laboratoryjn i pomiary zagszczenia gruntów zgodnie z wymaganiami D- M "Wymagania ogólne". Przy wykonywaniu nasypów obowizuj nastpujce wymagania: - szeroko korony drogi moe si róni od przewidzianej w dokumentacji projektowej o 10 cm, - krawdzie korony drogi nie powinny mie wyranych załama, - rzdne robót ziemnych w stosunku do projektowanych nie mog przekracza + 1,0 cm i - 3,0 cm, - pochylenia skarp nasypów nie mog si róni od projektowanych o wicej ni 10% ich warto ci wyraonej tangensem kta nachylenia, - wilgotno gruntu w czasie zagszczania nie moe si róni o wicej ni 2% od wilgotno ci optymalnej, - wybrzuszenia i wkl nicia skarp nie mog by wiksze ni 10 cm przy pomiarze łat długo ci 3 m. Niedopuszczalne jest wykonywanie nasypów w temperaturze, przy której nie jest moliwe osignicie w nasypie wymaganego wskanika zagszczenia gruntów. Nie dopuszcza si wbudowania w nasyp gruntów zamarznitych lub gruntów przemieszanych ze niegiem lub lodem. 6. KONTROLA JAKOCI ROBÓT. Sprawdzenie jako ci wykonania nasypów polega na kontrolowaniu zgodno ci z wymaganiami okre lonymi w niniejszej SST i w dokumentacji projektowej. Szczególn uwag naley zwróci na: - badania przydatno ci gruntów do budowy nasypów, - badania prawidłowo ci wykonania poszczególnych warstw nasypu, - badania zagszczenia nasypu ( szczególnie w bezpo redniej blisko ci rury przepustu ), - pomiary kształtu nasypu. Badania przydatnoci gruntów do budowy nasypów powinny by przeprowadzone na próbkach pobranych z kadej partii przeznaczonej do wbudowania w korpus ziemny, pochodzcej z nowego ródła. W kadym badaniu naley okre li nastpujce wła ciwo ci: - skład granulometryczny - w/g PN-88/B-04481, - zawarto cz ci organicznych - w/g PN-88/B-04481, - wilgotno naturaln - w/g PN-88/B-04481, - wilgotno optymaln i maksymaln gsto objto ciow szkieletu gruntowego - w/g PN-88/B-04481, - granic płynno ci - wg PN-88/B-04481, - kapilarno biern - w/g PN-60/B Badania kontrolne prawidłowoci wykonania poszczególnych warstw nasypu polegaj na sprawdzeniu: - prawidłowo ci rozmieszczenia gruntów o rónych wła ciwo ciach w nasypie, - grubo ci kadej warstwy i jej wilgotno ci przy zagszczaniu. Sprawdzenie zagszczenia nasypu oraz podłoa fundamentu polega na skontrolowaniu zgodno ci warto ci wskanika zagszczenia I s. Oznaczenie to powinno by przeprowadzone w/g BN-77/ Zagszczenie naley kontrolowa nie rzadziej ni jeden raz na cztery warstwy wbudowywanego gruntu. Wyniki kontroli zagszczenia robót ziemnych wykonawca powinien wpisywa do dokumentów kontrolnych. Prawidłowo zagszczenia poszczególnej warstwy nasypu lub podłoa pod nasypem powinna by potwierdzona przez Inspektor Nadzoru wpisem w dzienniku budowy. Pomiary kształtu nasypu obejmuj kontrol: - prawidłowo wykonania skarp, - prawidłowo wykonania fundamentów - szeroko korony nasypu. 7. OBMIAR ROBÓT. Jednostk obmiarow robót jest: - 1 m3 faktycznie wykonanego i odebranego nasypu. str. 27

30 Objto faktycznie wykonanych nasypów bdzie mierzona w m3 na podstawie wykonanych przez wykonawc i zaakceptowanych przez Inspektor Nadzoru przekrojów poprzecznych robót ziemnych. 8. ODBIÓR KOCOWY. Inspektor Nadzoru dokona odbioru faktycznie wykonanych przez Wykonawc robót zgodnie z postanowieniami zawartymi w SST D-M "Wymagania ogólne" w zakresie odbioru robót zanikajcych i ulegajcych zakryciu. Jeeli wszystkie pomiary dały wyniki pozytywne, przy uwzgldnieniu dopuszczalnych tolerancji okre lonych w pkt.5, wykonane roboty Inspektor Nadzoru uznaje za zgodne z wymaganiami kontraktu. Jeeli cho jeden z pomiarów dał wynik ujemny, Inspektor Nadzoru uznaje roboty za niezgodne z wymaganiami kontraktu i poleca doprowadzenie robót do zgodno ci z wymaganiami. Na podstawie wyników pomiarów naley sporzdzi protokół odbioru kocowego robót. 9. PŁATNO. Wykonane faktycznie i odebrane roboty zostan opłacone w/g ceny jednostkowej za 1 m3 nasypu obejmujcej: - sprowadzenie niezbdnego sprztu do wykonania robót ziemnych, - prace pomiarowe, - ukop i transport urobku do miejsca wbudowania, - wbudowanie dostarczonego na nasyp gruntu warstwami, - zagszczenie poszczególnych warstw gruntu, - profilowanie powierzchni skarp i rowów, - wykonanie zabezpiecze miejsca robót, - niezbdne badania. Powysze roboty obejmuj równie wyprofilowanie skarp dokopu, rekultywacj dokopu, odwodnienie terenu robót oraz przeprowadzenie wymaganych w SST pomiarów i bada. 10. PRZEPISY ZWI ZANE. 1. PN-B-02480: PN-B-04481: PN-S-02205: PN-B-04493: BN-64/ BN-64/ BN-77/ str. 28

31 D WYKONANIE KONSTRUKCJI STALOWEJ MOSTU Z BLACH FALISTYCH 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru obiektów inynierskich mostu łukowego z blach falistych Multiplate typu MP200 VB3, dla przebudowy mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST obejmuj wszystkie czynno ci umoliwiajce wykonanie obiektów inynierskich z blach karbowanych typu : a) Mulitplate MP200 VB3 dla mostu obejmuj swoim zakresem: - zakup elementów konstrukcji z blachy falistej danego typu, - transport i składowanie elementów i materiałów do wykonania powyszych zada, - wykonanie niezbdnych prowadnic i póniejszy ich demonta (np. drewniane kantówki), - monta stalowych konstrukcji mostu, - podwójne zabezpieczenie zewntrznej powierzchni konstrukcji stalowej mas epoksydowo - smołow, - niezbdne badania kontrolne Okre lenia podstawowe. Izolacja epoksydowo-smołowa: materiał na bazie ywicy epoksydowej z dodatkiem wypełniaczy mineralnych o niskiej zawarto ci rozpuszczalników organicznych. Pozostałe okre lenia podane w niniejszej ST s zgodne z obowizujcymi odpowiednimi normami oraz okre leniami stosowanymi lub uytymi w ST D-M Ogólne wymagania dotyczce robót. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne". Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z dokumentacj projektow, SST i poleceniami Inspektor Nadzoru. 2. MATERIAŁY. Materiały stosowane do wykonania przepustu: - konstrukcja z blach falistych typu Mulitplate MP200 VB3, montowana na miejscu, o grubo ci blachy 4,75mm zabezpieczona antykorozyjnie przez producenta poprzez cynkowanie ogniowe gr. 85 µm oraz powłok malarsk epoksydow o gr. min 200 µm, - łczniki do łczenia poszczególnych elementów w/w stalowych konstrukcji, - powłoka epoksydowo smołowa (np. Poxitar) wykonana na budowie po montau konstrukcji, Do wykonania robót naley stosowa materiał twardo-cigliwy o bardzo duej odporno ci na cieranie i uderzenia, o dobrej przyczepno ci do betonu, odporny na procesy starzenia si i wszystkie normalnie wystpujce w gruncie substancje agresywne, wodoodporny, nie zawierajcy włókien azbestowych oraz z nisk zawarto ci rozpuszczalników. Powinien wykazywa wysok odporno chemiczn na: wod morsk, cieki komunalne, słabo i rednio agresywne cieki przemysłowe, rozcieczone kwasy i zasady, wikszo soli, tłuszcze, oleje, smary i detergenty. Pozostałe wymagania zawiera ponisza tabela. Lp. Wła ciwo ci Jednostka Wymagania Metoda bada według 1 Przyczepno powłoki do podłoa betonowego - warto rednia - warto pojedynczego wyniku 2 Wskanik ograniczenia chłonno ci wody 3 Przepuszczalno pary wodnej przez powłok MPa MPa 1,0 0,6 % 30 m 4 PN-EN 1542:2000 Procedura IBDiM PB-TM-X5 PN-EN ISO :2001 str. 29

32 4 Przepuszczalno dwutlenku wgla przez powłok 5 Stan powłoki po 150 cyklach zamraania i odmraania w 2% roztworze soli (NaCl) - 6 Wytrzymało na odrywanie po badaniu mrozoodporno ci 7 Zdolno przenoszenia zarysowa (rysy statyczne) m 50 PN-EN :2003 powłoka bez zmian 3. SPRZT. Do wykonania przepustu potrzebny bdzie nastpujcy sprzt i narzdzia pracy: - samochód skrzyniowy, - dwig o udwigu dostosowanym do ciarów elementów konstrukcji, - parciane zawiesia, - pdzle, - klucze, Procedura IBDiM Nr PO-2 MPa 0,8 PN-1542:2000 mm 0,2 PN-EN : TRANSPORT. Materiały do wykonania przepustu pod koron drogi, mog by przewoone dowolnymi rodkami transportu. Naley je ułoy równomiernie na całej powierzchni ładunkowej obok siebie i zabezpieczy przed moliwo ci przesuwania si podczas transportu. Naley zwróci na zabezpieczenie warstwy ochronnej stali (ocynk) przed mechanicznymi uszkodzeniami. 5. WYKONANIE ROBÓT. Konstrukcja obiektu bdzie posadowiona na betonowych ławach fundamentowych elbetowych o przekroju poprzecznym 0,6x1,20 m, w specjalnie wykształtowanej stopce ze stalowego ocynkowanego ceownika C160. Wyej wymienione ławy fundamentowe zostan wykonane w zabijanych w grunt ciankach szczelnych z grodzic G-46 o długo ci 4,0 m. Montowanie konstrukcji stalowej obiektu naley przeprowadza zgodnie ze szczegółowymi zaleceniami producenta konstrukcji z blachy falistej. Wlot oraz wylot projektowanego mostu zostanie zabezpieczony elbetowymi ciankami czołowymi ze skrzydełkami pełnymi. Przed zasypk po montau naley cał konstrukcj obiektu dodatkowo zabezpieczy podwójn warstw powłoki epoksydowo smołowej (np. Poxitar). Nastpnie wokół konstrukcji z blach falistych zostanie wykonana zasypka gruntowa wg wskaników próby Proctora dla tego typu obiektów. Nad konstrukcj stalow mostu projektuje si ułoenie geomembrany HDPE o gr. min. 1 mm i szeroko ci dostosowanej do długo ci obiektu, przekładanej geowłóknin polipropylenow zgodnie z dokumentacj rysunkow. 6. KONTROLA JAKOCI ROBÓT. Dostawca rur z blachy falistej winien dostarczy aprobat techniczn do zakupionych materiałów. W trakcie wykonywania robót naley kontrolowa: - ułoenie rury na prowadnicach do przesuwu, połczenie złczkami z kontrol prostoliniowo ci i rzdnych dna konstrukcji na wlocie i wylocie - jednolito i cigło powłoki izolacji na powierzchni konstrukcji, Materiały przeznaczone do wbudowania musz uzyska akceptacj Inspektora nadzoru. 7. OBMIAR ROBÓT. Jednostk obmiarow jest - 1 mb zamontowanej konstrukcji mierzony wzdłu podstawy obiektu, - 1 m2 wykonanej powłoki izolacji mierzony w rozwiniciu blachy falistej. 8. ODBIÓR ROBÓT. Inspektor Nadzoru dokona odbioru faktycznie wykonanych robót zgodnie z postanowieniami zawartymi w SST D-M "Wymagania ogólne". w zakresie zasad odbioru robót ulegajcych zakryciu, na podstawie ogldzin wizualnych i analizy wyników bada i pomiarów. Je li w wyniku odbioru stwierdzone zostan niezgodno ci z dokumentacj projektow lub SST, roboty wadliwie wykonane naley poprawi na koszt wykonawcy i powtórnie zgłosi do odbioru. 9. PŁATNO. Ilo zakoczonych i odebranych robót zostanie zapłacona wg ceny jednostkowej za 1mb wykonania przepustu obejmujcej: - sprowadzenie niezbdnego sprztu, str. 30

33 - zakup, transport i zmontowanie przepustu, - wykonanie powłoki izolacyjnej na zewntrznej powierzchni rury, - wykonanie i demonta niezbdnych prowadnic do wsunicia rury w istniejcy przepust, - niezbdne badania i pomiary - oznakowanie strefy robót, - niezbdne zabezpieczenia bhp na czas wykonywania robót. 10. PRZEPISY ZWI ZANE. 1. Wytycznych do projektowania i wykonywania wzmocnienia istniejcych obiektów z wykorzystaniem rur i konstrukcji podatnych opracowanej przez producenta rur. 2. PN-85/S Obiekty mostowe. Obcienia. 3. PN-83/N Statyczna kontrola jako ci. Losowy wybór jednostek produktu do próbki. 4. Procedura Badawcza IBDiM nr PB-TW-10/97. Sprawdzenie wygldu powierzchni rur. 5. Procedura Badawcza IBDiM nr PB-TW-11/97. Sprawdzenie wymiarów rur. 6. Procedura Badawcza IBDiM nr PB-TW-12/97. Sprawdzenie grubo ci Scian rur pomidzy karbami. 7. Procedura Badawcza IBDiM nr PB-TW-13/97. Oznaczenie sztywno ci przy deformacji rury. 8. Procedura Badawcza IBDiM nr PB-TW-14/97. Oznaczenie odporno ci na przebicie. 9. Procedura Badawcza IBDiM nr PB-TW-15/97. Oznaczenie wytrzymało ci na deformacje rednicy wewntrznej rury. 10. Procedura Badawcza IBDiM nr PB-TW-16/97. Klasyfikacja odporno ci chemicznej rur plastikowych. 11. IDM-TO-IZJ /13. Instrukcja oznaczania klasy palno ci wg testu UL-94. str. 31

34 D ODWODNIENIE KORPUSU DROGOWEGO 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania odwodnienia korpusu drogowego zwizane z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. Niniejsza SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST wszystkie czynno ci umoliwiajce i majce na celu wykonanie nastpujcych elementów odwodnienia korpusu drogowego: - drenau z rur perforowanych Ø110, - wykonanie obsypki drenu z tłucznia kamiennego 16/32 ułoonego na foli HDPE Okre lenia podstawowe. Okre lenia podane w niniejszej SST s zgodne z obowizujcymi polskimi normami oraz SST D-M "Wymagania ogólne" Ogólne wymagania dotyczce robót. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne". Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow, SST i poleceniami Inspektor Nadzoru. 2. MATERIAŁY Warunki ogólne stosowania materiałów. Warunki ogólne stosowania materiałów podano w SST D-M "Wymagania ogólne" Materiały do wbudowania. - rury drenaowe perforowane z PCV o rednicy 110 mm, - tłucze kamienny 16/32 mm. - folia HDPE 3. SPRZT Ogólne warunki stosowania sprztu. Ogólne warunki stosowania sprztu podano w SST D-M "Wymagania ogólne". Jakikolwiek sprzt, maszyny lub narzdzia nie gwarantujce zachowania wymaga jako ciowych robót i bezpieczestwa zostan przez Inspektor Nadzoru zdyskwalifikowane i nie dopuszczone do robót. 4. TRANSPORT Warunki ogólne transportu. Ogólne warunki transportu podano w SST D-M "Wymagania ogólne". Materiały mog by przewoone dowolnymi rodkami transportu. 5. WYKONANIE ROBÓT Ogólne warunki wykonania robót. Ogólne warunki wykonania robót podano w SST D-M "Wymagania ogólne" Wykonanie robót. Za konstrukcj płyt przej ciowych od strony nasypu na podbudowie z chudego betonu gr. min 10cm naley ułoy rury perforowane ze spadkiem daszkowym od rodka jezdni w stron skarpy nasypu. Rury naley układa na wstpnie rozłoonej folii HDPE. Zakoczenie rury drenaowej wyprowadzi na umocnion cz stoków ze spadkiem min. 3%. Nastpnie rur obsypa tłuczniem kamiennym na całej jej długo ci z otuleniem min 20cm. str. 32

35 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jako ci robót. Ogólne zasady kontroli jako ci robót podano w SST D-M "Wymagania ogólne" Badania prowadzone podczas kontroli robót. - sprawdzenie zgodno ci z Dokumentacj Projektow, - sprawdzenie materiałów. 7. OBMIAR ROBÓT. Jednostkami obmiarowowymi sa: - 1m drenau z rur perforowanych, - 1 m3 obsypki z tłucznia kamiennego. 8. ODBIÓR ROBÓT. Ogólne zasady odbioru robót podano w SST D-M "Wymagania ogólne". Roboty objte niniejsz SST podlegaj odbiorom cz ciowym w trakcie robót. 9. PŁATNO. Płatno za okre lona jednostk wykonania roboty naley przyjmowa zgodnie z obmiarem i ocen jako ci wykonanych robót na podstawie wyników pomiarów. Cena jednostkowa wykonania okre lonego zakresu robót obejmuje: - zapewnienie niezbdnych czynników produkcji (w tym take zakup i dostarczenie wszystkich materiałów ), - wbudowanie materiałów, 10. PRZEPISY ZWI ZANE. Brak. str. 33

36 D UMOCNIENIE SKARP NASYPU PRZEZ HUMUSOWANIE Z OBSIANIEM TRAW 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru umocnienia skarp drogowych przez humusowanie i obsianie traw, zwizanych z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST obejmuj wszystkie czynno ci zwizane z umocnieniem skarp nasypu drogowego oraz cieku wodnego przez humusowanie gr. 10 cm i obsianie traw Okre lenia podstawowe. Okre lenia podstawowe zawarte w niniejszej SST s zgodne z obowizujcymi polskimi normami i SST D- M "Wymagania ogólne" Wymagania ogólne dotyczce robót. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne". Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z dokumentacj projektow, SST i poleceniami Inspektor Nadzoru. 2. MATERIAŁY Humus. Do zahumusowania naley uy ziemi urodzajn z wcze niejszego odhumusowania Nasiona traw. Do obsiania skarp naley uy nasion uniwersalnej mieszanki traw o gwarantowanej jako ci. 3. SPRZT. - grabie, - łopaty. 4. TRANSPORT. Transport humusu moe by wykonany dowolnymi rodkami transportu wybranymi przez wykonawc. W trakcie załadunku wykonawca powinien zwróci uwag na oczyszczenie humusu z zanieczyszcze obcych takich jak korzenie, kamienie itp. Nasiona traw podczas transportu powinny by chronione przed zawilgoceniem.. 5. WYKONANIE ROBÓT. Przed przystpieniem do humusowania i obsiania skarp ich powierzchnie powinny odpowiada wymaganiom okre lonym w Dokumentacji Projektowej. Powierzchnie skarp naley przykry ziemi urodzajn warstw gr. 10 cm. Humusowanie powinno by wykonywane od górnej krawdzi skarpy, prowadzone w dół i przedłuone poza krawd korony nasypu i podnóe skarpy na cm. Obsianie powierzchni skarp traw powinno by przeprowadzone w odpowiednich warunkach atmosferycznych. Zaleca si przeprowadzenie obsiewu w okresie wiosny lub jesieni. Ziarna trawy powinny by równomiernie rozsypane na powierzchni skarpy w ilo ci 6 kg/1000 m2 skarpy, a po rozsypaniu przykryte gruntem poprzez lekkie grabienie powierzchni skarpy. Rozkładany humus na skarpie powinien by lekko zagszczony. Wykonawca powinien podj wszelkie rodki, aby zapewni prawidłowy rozwój ziaren trawy po ich wysianiu. Zaleca si w okresie suszy systematyczne zraszanie wod obsianej powierzchni chronicej ziarna przed wysychaniem. Dopuszcza si nastpujce odchyłki w wykonawstwie robót: - grubo humusu cm, - wysiana ilo nasion w kg/1000 m ,5 kg. 6. KONTROLA JAKOCI ROBÓT. str. 34

37 Inspektor Nadzoru na podstawie pomiarów i oceny wizualnej wykonanych robót dokonuje ich przyjcia lub zaleca dokonanie poprawek. 7. OBMIAR ROBÓT. Jednostk obmiarow wykonanych robót jest 1 m2. 8. ODBIÓR ROBÓT. Inspektor Nadzoru dokona odbioru faktycznie wykonanych robót zgodnie z dokumentacj projektow i SST w oparciu o ich ocen wizualn. 9. PŁATNO. Roboty faktycznie wykonane i odebrane zostan zapłacone wg ceny jednostkowej za 1 m2 humusowania i umocnienia darnin. Cena jednostkowa obejmuje: - zakup, dostarczenie i wbudowanie materiałów, - obsianie nasionami trawy, - konserwacj i pielgnacj umocnie, - niezbdne zabezpieczenia bhp. 10. PRZEPISY ZWI ZANE. Brak. str. 35

38 D UMOCNIENIE SKARP NASYPU BETONOWYMI ELEMENTAMI DROBNOWYMIAROWYMI 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru umocnienia stoków nasypu zwizanych z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako dokument kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST dotycz zasad prowadzenia robót zwizanych z wykonaniem umocnienia skarp nasypu z elementów betonowych drobnowymiarowych na chudym betonie kl. B 15 o grubo ci warstwy 15 cm przy głowicach wlotowej i wylotowej obiektu mostowego Okre lenia podstawowe. Okre lenia podane w niniejszej SST s zgodne z definicjami podanymi w SST D-M "Wymagania ogólne" Ogólne wymagania dotyczce robót. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z SST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY Warunki ogólne stosowania materiałów. Warunki ogólne stosowania materiałów podano w SST D-M "Wymagania ogólne", pkt Materiały stosowane do umocnienia. - elementy betonowe drobnowymiarowe ( np. kostka brukowa gr. 8cm ) - chudy beton kl. B 15, - zaprawa cementowo - piaskowa 1 : 2 ciekła, - piasek wg BN-87/ , - woda spełniajc wymagania PN-88/B Elementy betonowe. Elementy betonowe ( kostka, trylinka) powinny spełnia wymagania jak niej: - wytrzymało na ciskanie odpowiadajca klasie betonu B 25, - nasikliwo nie wiksza ni 5 %, - mrozoodporno > 100 cykli, - wła ciw geometri elementu. Powinny posiada atest producenta. 3. SPRZT. Ogólne wymagania dotyczce sprztu podano w SST D-M Wymagania ogólne, pkt 3. Do zagszczenia podłoa i podsypki piaskowej naley uy lekkich spalinowych zagszczarek. Pozostałe roboty wykonane bd rcznie. 4. TRANSPORT. Warunki ogólne transportu podano w SST D-M "Wymagania ogólne", pkt 4. Materiał moe by przewoony dowolnymi rodkami transportowymi dopuszczonymi przez Inspektor Nadzoru. Przewoone elementy betonowe powinny by w czasie transportu ułoone na płask i zabezpieczone przed przesuwaniem si. 5. WYKONANIE ROBÓT Warunki ogólne wykonania robót. Warunki ogólne wykonania robót podano w SST D-M "Wymagania ogólne", pkt Przygotowanie podłoa pod umocnienie. Podłoe pod wykonanie podkładu betonowego powinno by wyrównane i wyprofilowane do wła ciwej rzdnej oraz zagszczone. Wskanik zagszczenia I s nie powinien by mniejszy ni 0,97. str. 36

39 5.3. Wykonanie podkładu. Na uprzednio przygotowanym podłou naley wykona podkład z betonu kl. B15 grubo ci 15cm. Górna powierzchnia podsypki powinna by wyprofilowana do wymaganego pochylenia skarp stoków zgodnie z Dokumentacj projektow. Podsypka powinna by zagszczona do wskanika zagszczenia I s nie mniejszego ni 0, Wykonanie umocnienia powierzchni stoków. Umocnienie elementami betonowymi naley rozpocz od dołu opierajc pierwsze elementy na fundamencie betonowym. Szeroko spoin pomidzy elementami nie powinna by wiksza ni 5mm. Elementy po ułoeniu naley dobi tarankiem najlepiej drewnianym o wadze 10-12kg. Elementy pknite lub uszkodzone powinny by wymienione na nowe. Spoiny pomidzy elementami powinny by wypełnione ciekł zapraw cementowo - piaskow 1: 2. Po wykonaniu zamulenia spoin Wykonawca zobowizany jest do dokładnego oczyszczenia nawierzchni z wszelkich zanieczyszcze. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady prowadzenia kontroli jako ci. Ogólne zasady prowadzenia kontroli jako ci podano w SST D-M "Wymagania ogólne", pkt Prowadzenie kontroli jako ci. Naley wykona nastpujce badania i sprawdzenia: - prawidłowo zagszczenia podłoa I s >- 0,97, - zgodno pochylenia skarp z wymaganiami dokumentacji projektowej, - grubo wykonanej podsypki betonowej, - zagszczenie podsypki betonowej I s >- 0,97 - równo powierzchni umocnienia, - dokładno ubicia nawierzchni, - prawidłowo wypełnienia spoin zaprawa cementowo - piaskow, - oczyszczenie nawierzchni, - zgodno wbudowanych materiałów z wymaganiami dokumentacji projektowej i SST. 7. OBMIAR ROBÓT. Jednostkami obmiarowymi s: - 1 m2 wykonanego umocnienia skarp z elementów betonowych. 8. ODBIÓR ROBÓT. Inspektor Nadzoru dokona odbioru faktycznie wykonanych przez Wykonawc robót zgodnie z postanowieniami zawartymi w SST D-M "Wymagania ogólne". Jeeli wszystkie pomiary dały wyniki pozytywne wykonane roboty Inspektor Nadzoru uznaje za zgodne z wymaganiami kontraktu. Jeeli cho jeden z pomiarów dał wynik ujemny, Inspektor Nadzoru uznaje roboty za niezgodne z wymaganiami kontraktu i poleca doprowadzenie robót do zgodno ci z wymaganiami. 9. PŁATNO. Płatno za jednostk wykonanej i odebranej roboty. Cena jednostkowa obejmuje: - zakup i sprowadzenie materiałów niezbdnych do wykonania umocnienia, - wyrównanie i dogszczenie podłoa, - wykonanie podsypki betonowej B-15, - wykonanie umocnienia stoków z elementów betonowych, - spoinowanie umocnienia, - oczyszczenie miejsca pracy, - kontrol jako ci robót. 10. PRZEPISY ZWI ZANE. 1. PN-86/B Grunty budowlane. Okre lenia, symbole, podział i opis gruntów. 2. PN-88/B Grunty budowlane. Badania próbek gruntu. 3. PN-91/B Kruszywo mineralne. Badania. Oznaczenia zawarto ci pyłów mineralnych. 4. PN-91/B Kruszywo mineralne. Badania. Oznaczenie zawarto ci zanieczyszcze ilasto-gliniastych. 5. PN-78/B Kruszywo mineralne. Badania. Oznaczenie mrozoodporno ci metod bezpo redni. 6. PN-66/B Kruszywo mineralne. Badania. Oznaczenie zawarto ci zanieczyszcze organicznych. str. 37

40 D TYMCZASOWA ORGANIZACJA RUCHU 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru tymczasowej organizacji ruchu na czas zwizany z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST dotycz : - wykonania projektu tymczasowego oznakowania i uzgodnieniu z wła ciwymi organami, - dostarczeniem na budow tablic znaków drogowych, a take ich zamontowanie i utrzymanie przez okres budowy oraz demonta po zakoczeniu budowy zgodnie z w.w. projektem, - dostarczeniem i zamontowaniem urzdze zabezpieczajcych jak wiatła ostrzegawcze czy lampy wczesnego ostrzegania j.w. Zakresem swym obejmuj wymagania stawiane materiałom i wykonywanej pracy Okre lenia podstawowe. Okre lenia podane w niniejszej SST s zgodne z obowizujcymi odpowiednimi normami i z definicjami podanymi w SST D-M "Wymagania ogólne" Ogólne wymagania dotyczce robót. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne". Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z Dokumentacj Projektow, SST i poleceniami Inspektor Nadzoru. 2. MATERIAŁY. Zgodnie z wykonanym projektem przez Wykonawc robót. 3. SPRZT. Ogólne wymagania dotyczce sprztu podano w SST D-M "Wymagania ogólne", pkt 3. Sprzt uywany do montau znaków i urzdze zabezpieczajcych powinien mie akceptacj Inspektor Nadzoru. 4. TRANSPORT. Ogólne zasady stosowania transportu podano w SST D-M "Wymagania ogólne", pkt 4. Załadunek, transport, rozładunek i składowanie materiałów do wykonania oznakowania powinny odbywa si tak aby zachowa ich dobry stan techniczny. 5. WYKONANIE ROBÓT. Ogólne wytyczne wykonawstwa robót podano w SST D-M "Wymagania ogólne", pkt 5. Oznakowanie prowadzonych robót i tras objazdowych powinno by wykonywane wyłcznie na podstawie zatwierdzonego projektu tymczasowej organizacji ruchu wykonanego i zatwierdzonego przez Wykonawc robót. Urzdzenia ostrzegawczo-zabezpieczajce oraz znaki drogowe powinny by wykonane z materiałów odblaskowych. wiatła na zastawach drogowych powinny by zasilane prdem o napiciu max. 25 V i wieci si od zmierzchu do witu oraz w warunkach zmniejszonej przejrzysto ci powietrza. 6. KONTROLA JAKOCI ROBÓT. Ogólne wytyczne kontroli jako ci podano w SST D-M "Wymagania ogólne", pkt 6. Kontroli podlegaj: - zamocowanie i ustawienie słupków wraz z montaem wszystkich elementów znaków i tablic. 7. OBMIAR ROBÓT. Ryczałt. 8. ODBIÓR ROBÓT. str. 38

41 Na podstawie wyników kontroli wg pkt 6 naley sporzdzi protokół odbioru robót. Jeeli projekt tymczasowej organizacji jest zatwierdzony oraz wszystkie kontrole dały wyniki dodatnie, wykonane ustawienie znaków i tablic naley uzna za zgodne z SST i dokumentacj techniczn. W przeciwnym wypadku wykonawca obowizany jest doprowadzi roboty do zgodno ci z wymaganiami i zgłosi do ponownego odbioru. 9. PŁATNO. Płatno ryczałtem za wykonane roboty. W skład ceny ryczałtowej wchodzi: - wykonanie projektu tymczasowej organizacji ruchu i uzgodnienie z wła ciwymi organami, - zakup znaków i urzdze bezpieczestwa ruchu, - wbudowanie i rozebranie znaków drogowych i urzdze bezpieczestwa ruchu, - biece utrzymywanie oznakowania w trakcie robót z uzupełnianiem zniszczonych lub uszkodzonych elementów. 10. PRZEPISY ZWI ZANE. 1. Instrukcja oznakowania robót prowadzonych w pasie rozdziału, zał. nr 1 do Zarzdzenia Ministra Transportu i Gospodarki Morskiej oraz Spraw Wewntrznych z 6 czerwca 1990 r ( poz. 184 ). 2. Instrukcja o znakach drogowych pionowych, zał. nr 1 do Zarzdzenia Ministra Transportu i Gospodarki Morskiej z dnia 3 czerwca 1994 r. str. 39

42 D BARIERY OCHRONNE 1. WSTP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru ustawienia stalowych barier ochronnych w zwizku z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania ST Specyfikacja Techniczna stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych ST Ustalenia zawarte w niniejszej specyfikacji dotycz prowadzenia robót zwizanych z ustawieniem stalowych barier ochronnych skrajnych na dojazdach do budowanego mostu oraz wykonaniem zakocze powyszych barier i obejmuj: - bariery skrajne typu H2W2 przy rozstawie słupków co 1 m na krawdziach mostu, - wykonanie kotew do zakotwienia bariery mostowej, - bariery skrajne typu SP-09 przy rozstawie słupków co 2 m na dojazdach do mostu, - wykonanie zabezpieczenia antykorozyjnego ubytków transportowych i w miejscach łcze (wg zalece producenta), 1.4. Okre lenia podstawowe Okre lenia podane w niniejszych SST s zgodne z obowizujcymi odpowiednimi normami oraz z okre leniami podanymi w SST DM " Wymagania Ogólne ". Bariera zabezpieczajca system powstrzymujcy instalowany wzdłu drogi lub na rodkowym pasie dzielcym drog. Stalowa bariera ochronna - bariera ochronna, której podstawowym elementem jest prowadnica wykonana ze stali profilowanej ta my stalowej. Bariera skrajna - bariera ochronna umieszczona przy krawdzi jezdni, korony drogi lub obiektu mostowego. Bariera dzielca bariera ochronna umieszczona na pasie dzielcym drogi dwujezdniowej lub bocznym pasie dzielcym, przeciwdziałajca przejechaniu pojazdu na druga jezdni. Okre lenia podane w niniejszej ST s zgodne z obowizujcymi przepisami, ST D-M Wymagania ogólne i odpowiednimi ujednoliconymi normami polskimi i europejskimi Ogólne wymagania dotyczce Robót. Wykonawca Robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow, SST i poleceniami Inyniera Nadzoru. Ogólne wymagania dotyczce Robót podano w SST DM " Wymagania Ogólne". 2. MATERIAŁY Warunki ogólne stosowania materiałów, ich pozyskiwania i składowania podano w SST D-M Wymagania Ogólne pkt. 2. Naley stosowa barieroporcze posiadajce wane Aprobaty Techniczne wydane przez IBDiM. Producenta materiałów naley uzgodni z Inynierem. Materiały powinny by zgodne z wymaganiami normy PN-EN Bariery zabezpieczajce Stosuje si bariery zabezpieczajce wraz z zakotwieniem, o parametrach okre lonych w Dokumentacji Projektowej. Zastosowane barieroporcze musz spełnia nastpujce wymagania minimalne: H2, W3 i by zgodne z wymaganiami normy PN-EN Zaprawa niskoskurczowa Zaprawa niskoskurczowa o spoiwie cementowym, o wytrzymało ci na ciskanie nie mniej ni 35 MPa. Produkt gotowy, stosowa tylko z wan Aprobat Techniczn IBDiM Kotwy Do zakotwienia bariery ochronnej do konstrukcji mostu naley stosowa systemowe kotwy zgodne z wymaganiami normy PN-EN Beton na fundamenty bariery. str. 40

43 Beton stosowany na fundamenty bariery, je li nie jest wskazany inny w Dokumentacji Projektowej powinien by klasy B30 i odpowiada wymaganiom SST M SPRZT Ogólne wymagania dotyczce sprztu podano w SST D-M Wymagania ogólne pkt. 3. Roboty mog by wykonane rcznie lub mechanicznie. Roboty mona wykona przy uyciu dowolnego typu sprztu zaakceptowanego przez Inyniera. 4. TRANSPORT Ogólne wymagania dotyczce transportu podano w SST D-M Wymagania ogólne pkt. 4. Materiały mog by przewoone dowolnymi rodkami transportu. Naley je umie ci równomiernie na całej powierzchni ładunkowej i zabezpieczy przed spadaniem lub przesuwaniem oraz przed uszkodzeniami. 5. WYKONANIE ROBÓT Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt. 5. Wykonawca przedstawi Inynierowi do akceptacji Program Zapewnienia Jako ci i harmonogram Robót uwzgldniajcy wszystkie warunki, w jakich bd montowane barieroporcze. Barierporcze naley wykonywa na obiekcie zgodnie z wymaganiami normy PN-EN Barieroporcze Monta bariery na obiektach naley wykona zgodnie z wymaganiami PN-EN 1317 oraz zaleceniami Producenta wybranego systemu barier. Wybór systemu barier podlega akceptacji Inyniera. Prowadnice bariery powinny by umieszczone równoległe do krawnika. Sposób łczenia segmentów prowadnicy bariery naley wykona tak, aby nie przetłoczony koniec prowadnicy zwrócony był w kierunku ruchu pojazdów. Słupki bariery powinny by ustawione pionowo. Naley zwróci uwag na konieczno montau odcinków dylatacyjnych bariery. Otwory montaowe w ta mach profilowych i pasach profilowych tych odcinków powinny umoliwia przesuwy nie mniejsze ni przemieszczenia ustroju no nego Osadzenie barier drogowych i bariero porczy ochronnych Powysze prace naley wykona zgodnie z instrukcj (zaleceniami) producenta barier. Rozstaw słupków przy barierach drogowych co 2 m, za przy ustawianych na obiekcie co 1 m. Na barierach naley zamontowa słupki prowadzce (pachołki) zgodnie z Instrukcj o znakach pionowych Zabezpieczenie antykorozyjne Barieroporcze powinny by zabezpieczone antykorozyjne poprzez ocynkowanie ogniowe o grubo ci powłoki wg PN- EN ISO 1461, co najmniej o grubo ci 85mm. Ubytki powłoki i uszkodzenia podczas montau, nie dyskwalifikujce elementów, naley naprawia na budowie przez cynkowanie natryskowe lub malowanie zestawem farb wysokocynkowych z du zawarto ci cz ci stałych. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jako ci Robót podano w SST D-M Wymagania ogólne pkt. 6 oraz w normie PN-EN Sprawdzeniu podlegaj prawidłowo ustawienia i zamocowania bariery na obiekcie. Dopuszczalna odchyłka od prawidłowego przebiegu bariery wynosi 1,0 cm na długo ci 8,0 m. Sprawdzeniu podlega równie rodzaj kotew, rub i podkładek, wyposaenie w elementy odblaskowe oraz jako zabezpieczenia antykorozyjnego. Sprawdzeniu podlega równie wła ciwe przymocowanie słupków bariery za pomoc systemowych kotew. Ocenie podlega cigło, wygld i grubo powłoki cynku. Grubo wg PN-EN ISO 1461 mierzy si grubo ciomierzami magnetycznymi lub elektromagnetycznymi zgodnie z EN ISO 2178 i ISO Kontroli podlega zgodno zmontowania barier z instrukcj producenta. 7. OBMIAR ROBÓT Ogólne zasady obmiaru Robót podano w SST D-M Wymagania ogólne pkt. 7. str. 41

44 7.1. Jednostka obmiarowa Jednostk obmiarow jest 1m (metr) wykonanej i zmontowanej bariery H2/W2 oraz bariery drogowej wraz z zakotwieniami. 8. ODBIÓR ROBÓT Ogólne zasady odbioru Robót podano w SST D-M Wymagania ogólne pkt. 8. Odbiorom cz ciowym podlegaj: dostarczone na budow elementy stalowe bariery, monta bariery, ochrona antykorozyjna ubytków powstałych przy transporcie i montau. Odbiór kocowy zakoczony winien by spisaniem protokołu. 9. PODSTAWA PŁATNOCI Ogólne ustalenia dotyczce podstawy płatno ci podano w SST D-M "Wymagania ogólne" pkt. 9. Cena jednostkowa zamontowania 1m bariery wraz z zakotwieniami uwzgldnia: transport elementów barier ochronnych na miejsce wbudowania, wytyczenie odcinków ustawienia barier wraz z miejscami osadzenia słupków, oznakowanie robót prowadzonych w pasie drogowym składniki ceny jednostkowej okre lone w D-M , pkt przygotowanie Robót i ich wyznaczenie, ustawienie, zmontowanie i wyregulowanie bariery na obiekcie, wykonanie podlewki z zaprawy niskoskurczowej, monta kotew, wbicie lub przykrcenie słupków barier ochronnych ochron antykorozyjn, przeprowadzenie bada i pomiarów, oczyszczenie i uporzdkowanie miejsca Robót, oczyszczenie placu budowy W cenie jednostkowej mieszcz si równie ubytki i odpady. 10. PRZEPISY ZWI ZANE PN-EN :2001 Systemy ograniczajce drog. Cz 1: Terminologia i ogólne kryteria metod bada. PN-EN :2001 Systemy ograniczajce drog. Cz 2: Klasy działania, kryteria przyjcia bada zderzeniowych i metody bada barier ochronnych. PN-EN :2003 Systemy ograniczajce drog. Cz 3: Klasy działania, kryteria przyjcia bada zderzeniowych i metody bada poduszek zderzeniowych. PN-EN Wyroby walcowane na gorco z niestopowych stali konstrukcyjnych -- Warunki techniczne dostawy. PN-H Stal niskostopowa o podwyszonej wytrzymało ci. Gatunki. PN-H Stal niestopowa konstrukcyjna ogólnego przeznaczenia. Gatunki. PN-H Stal okre lonego zastosowania. Wymagania ogólne. Gatunki. PN-M Spawalnictwo. Elektrody otulone do spawania stali niskowglowych i stali o podwyszonej wytrzymało ci. PN-EN 499 Spawalnictwo. Materiały dodatkowe do spawania. Elektrody otulone do rcznego spawania łukowego stali niestopowych i drobnoziarnistych. Oznaczenie. Rozporzdzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczególnych warunków technicznych dla znaków i sygnałów drogowych i warunków ich umieszczania na drogach poz Dziennik Ustaw Nr 220 z dnia 23 grudnia. str. 42

45 D OPASKI Z KOSTKI BETONOWEJ. 1. WSTP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru korytek odwadniajcych z kostki betonowej w rejonie opasek bezpieczestwa, w zwizku z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania ST Specyfikacja Techniczna stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych SST. Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwizanych z: wykonaniem korytek odwadniajcych w rejonie opasek bezpieczestwa z kostki betonowej gr. 6cm na podsypce cementowo-piaskowej 1:4 o grubo ci warstwy min. 10cm przy głowicach wlotowej i wylotowej obiektu mostowego, wykonanie chodnika z brukowej kostki betonowej gr. 6cm na podsypce cementowo-piaskowej 1:4 w obrbie dojazdów do mostu Okre lenia podstawowe. Okre lenia podane w niniejszej SST s zgodne z definicjami podanymi w SST D-M "Wymagania ogólne". Betonowa kostka brukowa - kształtka wytwarzana z betonu metod wibroprasowana. Produkowana jest jako kształtka jednowarstwowa lub w dwóch warstwach połczonych ze sob trwale w fazie produkcji. Pozostałe okre lenia podstawowe s zgodne z obowizujcymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne" Ogólne wymagania dotyczce robót. Ogólne wymagania dotyczce robót podano w ST D-M Wymagania ogólne". Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z SST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY Warunki ogólne stosowania materiałów. Warunki ogólne stosowania materiałów podano w SST D-M "Wymagania ogólne", pkt Materiały stosowane do umocnienia. - elementy betonowe drobnowymiarowe ( np. kostka brukowa gr. 6cm) - zasypka cementowo - piaskowa 1 : 4, - zaprawa cementowo - piaskowa 1 : 2 ciekła, - piasek wg BN-87/ , - woda spełniajc wymagania PN-88/B Elementy betonowe. Elementy betonowe ( kostka, trylinka) powinny spełnia wymagania jak niej: - wytrzymało na ciskanie odpowiadajca klasie betonu B 25, - nasikliwo nie wiksza ni 5 %, - mrozoodporno > 100 cykli, - wła ciw geometri elementu. Powinny posiada atest producenta Aprobata techniczna. Warunkiem dopuszczenia do stosowania betonowej kostki brukowej w budownictwie drogowym jest posiadanie aprobaty technicznej, wydanej przez uprawnion jednostk Wygld zewntrzny. Struktura wyrobu powinna by zwarta, bez rys, pkni, plam i ubytków. str. 43

46 Powierzchnia górna kostek powinna by równa i szorstka, a krawdzie kostek równe i proste, wkl nicia nie powinny przekracza 2 mm dla kostek o grubo ci 60 mm Kształt, wymiary i kolor kostki brukowej. Do wykonania nawierzchni chodnika stosuje si betonow kostk brukow o grubo ci 60 mm. Kostki o takiej grubo ci s produkowane w kraju. Tolerancje wymiarowe wynosz: - na długo ci ± 3 mm, - na szeroko ci ± 3 mm, - na grubo ci ± 5 mm. Kolory kostek produkowanych aktualnie w kraju to; szary, ceglany, klinkierowy, grafitowy i brzowy Cechy fizykomechaniczne betonowych kostek brukowych Betonowe kostki brukowe powinny mie cechy fizykomechaniczne okre lone w tablicy 1. Tablica 1. Cechy fizykomechaniczne betonowych kostek brukowych Lp. Cechy Warto l Wytrzymało na ciskanie po 28 dniach, MPa, co najmniej: a) rednia z sze ciu kostek b) najmniejsza pojedynczej kostki 2 Nasikliwo wod wg PN-B [2], %, nie wicej ni 5 3 Odporno na zamraanie, po 50 cyklach zamraania, wg PN-B [2]: a) pknicia próbki b) strata masy, %, nie wicej ni c) obnienie wytrzymało ci na ciskanie w stosunku do wytrzymało ci próbek niezamraanych, %, nie wicej ni 4 cieralno na tarczy Boehmego wg PN-B [l], mm, nie wicej ni brak Materiały do produkcji betonowych kostek brukowych Cement Do produkcji kostki brukowej naley stosowa cement portlandzki, bez dodatków, klasy nie niszej ni 32,5". Zaleca si stosowanie cementu o jasnym kolorze. Cement powinien odpowiada wymaganiom PN-B [4] Kruszywo do betonu Naley stosowa kruszywa mineralne odpowiadajce wymaganiom PN-B [3]. Uziarnienie kruszywa powinno by ustalone w recepcie laboratoryjnej mieszanki betonowej, przy załoonych parametrach wymaganych dla produkowanego wyrobu Woda Woda powinna by odmiany 1 i odpowiada wymaganiom PN-B [5] Dodatki Do produkcji kostek brukowych stosuje si dodatki w postaci plastyfikatorów i barwników, zgodnie z recept laboratoryjn. Plastyfikatory zapewniaj gotowym wyrobom wiksz wytrzymało, mniejsz nasikliwo i wiksz odporno na niskie temperatury i działanie soli. Stosowane barwniki powinny zapewni kostce trwałe zabarwienie. Powinny to by barwniki nieorganiczne. 3. SPRZT. Ogólne wymagania dotyczce sprztu podano w SST D-M Wymagania ogólne, pkt 3. Do zagszczenia podłoa i podsypki piaskowej naley uy lekkich spalinowych zagszczarek. Pozostałe roboty wykonane bd rcznie Sprzt do wykonywania chodnika z kostki brukowej. Małe powierzchnie chodnika z kostki brukowej wykonuje si rcznie. Je li powierzchnie s due, a kostki brukowe maj jednolity kształt i kolor, mona stosowa mechaniczne urzdzenia układajce. Urzdzenie składa si z wózka i chwytaka sterowanego hydraulicznie, słucego do przenoszenia z palety warstwy kostek na miejsce ich ułoenia. Do zagszczenia nawierzchni stosuje si wibratory płytowe z osłon z tworzywa sztucznego. str. 44

47 4. TRANSPORT. Warunki ogólne transportu podano w SST D-M "Wymagania ogólne", pkt Transport betonowych kostek brukowych. Uformowane w czasie produkcji kostki betonowe układane s warstwowo na palecie. Po uzyskaniu wytrzymało ci betonu min. 0,7 wytrzymało ci projektowanej, kostki przewoone s na stanowisko, gdzie specjalne urzdzenie pakuje je w foli i spina ta m stalow, co gwarantuje transport samochodami w nienaruszonym stanie. Materiał moe by przewoony dowolnymi rodkami transportowymi dopuszczonymi przez Inspektor Nadzoru. Przewoone elementy betonowe powinny by w czasie transportu ułoone na płask i zabezpieczone przed przesuwaniem si. Kostki betonowe mona równie przewozi samochodami na paletach transportowych producenta. 5. WYKONANIE ROBÓT Warunki ogólne wykonania robót. Warunki ogólne wykonania robót podano w SST D-M "Wymagania ogólne", pkt Przygotowanie podłoa pod ciek. Koryto wykonane w podłou powinno by wyprofilowane zgodnie z projektowanymi spadkami podłunymi i poprzecznymi. Wskanik zagszczenia koryta nie powinien by mniejszy ni 0,98według normalnej metody Proctora. Jeeli dokumentacja projektowa nie okre la inaczej, to nawierzchni cieku z kostki brukowej mona wykonywa bezpo rednio na podłou z gruntu piaszczystego o WP 35 [6] w uprzednio wykonanym korycie Wykonanie podsypki. Na uprzednio przygotowanym podłou naley wykona podsypk cementowo-piaskow 1:4 grubo ci od 5-10cm. Górna powierzchnia podsypki powinna by wyprofilowana do wymaganego pochylenia jezdni zgodnie z Dokumentacj projektow. Podsypka powinna by zagszczona do wskanika zagszczenia I s nie mniejszego ni 0,98, wyprofilowana i zwilona wod Układanie elementami betonowymi naley rozpocz od cianek czołowych. Szeroko spoin pomidzy elementami nie powinna by wiksza ni 5 mm. Elementy po ułoeniu naley dobi tarankiem najlepiej drewnianym o wadze 10-12kg. Elementy pknite lub uszkodzone powinny by wymienione na nowe. Spoiny pomidzy elementami powinny by wypełnione ciekł zapraw cementowo - piaskow 1: 2. Do ubijania ułoonego cieku z kostek brukowych, stosuje si wibratory płytowe z osłon z tworzywa sztucznego dla ochrony kostek przed uszkodzeniem i zabrudzeniem. Wibrowanie naley prowadzi od krawdzi powierzchni ubijanej w kierunku rodka i jednocze nie w kierunku podłunym kształtek. Do zagszczania nawierzchni z betonowych kostek brukowych nie wolno uywa walca. Po wykonaniu zamulenia spoin Wykonawca zobowizany jest do dokładnego oczyszczenia powierzchni kostek z wszelkich zanieczyszcze Koryto pod chodnik. Koryto wykonane w podłou powinno by wyprofilowane zgodnie z projektowanymi spadkami podłunymi i poprzecznymi. Wskanik zagszczenia koryta nie powinien by mniejszy ni 0,97 według normalnej metody Proctora. Jeeli dokumentacja projektowa nie okre la inaczej, to nawierzchni chodnika z kostki brukowej mona wykonywa bezpo rednio na podłou z gruntu piaszczystego o WP 35 [6] w uprzednio wykonanym korycie Podsypka. Na podsypk naley stosowa piasek odpowiadajcy wymaganiom PN-B [3]. Grubo podsypki po zagszczeniu powinna zawiera si w granicach od 3 do 5 cm. Podsypka powinna by zwilona wod, zagszczona i wyprofilowana Warstwa odsczajca. Jeeli w dokumentacji projektowej dla wykonania chodnika przewidziana jest warstwa odsczajca, to jej wykonanie powinno by zgodne z warunkami okre lonymi w ST D Warstwy odsczajce i odcinajce" Układanie chodnika z betonowych kostek brukowych. Z uwagi na rónorodno kształtów i kolorów produkowanych kostek, moliwe jest ułoenie dowolnego wzoru - wcze niej ustalonego w dokumentacji projektowej lub zaakceptowanego przez Inspektora Nadzoru. Kostk układa si na podsypce lub podłou piaszczystym w taki sposób, aby szczeliny midzy kostkami wynosiły od 2 do 3 mm. Kostk naley układa ok. 1,5 cm wyej od projektowanej niwelety chodnika, gdy w czasie wibrowania (ubijania) podsypka ulega zagszczeniu. Po ułoeniu kostki, szczeliny naley wypełni piaskiem, a nastpnie zamie powierzchni ułoonych kostek przy uyciu szczotek rcznych lub mechanicznych i przystpi do ubijania nawierzchni chodnika. str. 45

48 Do ubijania ułoonego chodnika z kostek brukowych, stosuje si wibratory płytowe z osłon z tworzywa sztucznego dla ochrony kostek przed uszkodzeniem i zabrudzeniem. Wibrowanie naley prowadzi od krawdzi powierzchni ubijanej w kierunku rodka i jednocze nie w kierunku poprzecznym kształtek. Do zagszczania nawierzchni z betonowych kostek brukowych nie wolno uywa walca. Po ubiciu nawierzchni naley uzupełni szczeliny materiałem do wypełnienia i zamie nawierzchni. Chodnik z wypełnieniem spoin piaskiem nie wymaga pielgnacji - moe by zaraz oddany do uytkowania. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady prowadzenia kontroli jako ci. Ogólne zasady prowadzenia kontroli jako ci podano w SST D-M "Wymagania ogólne", pkt Prowadzenie kontroli jako ci. Naley wykona nastpujce badania i sprawdzenia: - prawidłowo zagszczenia podłoa I s >- 0,98, - zgodno pochylenia cieku z wymaganiami dokumentacji projektowej, - grubo wykonanej podsypki piaskowej, - zagszczenie podsypki piaskowej I s >- 0,98 - równo powierzchni umocnienia, - dokładno ubicia nawierzchni, - prawidłowo wypełnienia spoin zaprawa cementowo - piaskow, - oczyszczenie nawierzchni, - zgodno wbudowanych materiałów z wymaganiami dokumentacji projektowej i SST Badania przed przystpieniem do robót. Przed przystpieniem do robót Wykonawca powinien sprawdzi, czy producent kostek brukowych posiada aprobat techniczn Badania w czasie robót Sprawdzenie podłoa. Sprawdzenie podłoa polega na stwierdzeniu zgodno ci z dokumentacj projektow i odpowiednimi SST. Dopuszczalne tolerancje wynosz dla: głboko ci koryta: o szeroko ci do 3 m: ±1 cm, o szeroko ci powyej 3 m: ±2 cm, szeroko ci koryta: ± 5 cm Sprawdzenie podsypki. Sprawdzenie podsypki w zakresie grubo ci i wymaganych spadków poprzecznych i podłunych polega na stwierdzeniu zgodno ci z dokumentacj projektow oraz pkt 5.3 niniejszej SST Sprawdzenie wykonania chodnika Sprawdzenie prawidłowo ci wykonania chodnika z betonowych kostek brukowych polega na stwierdzeniu zgodno ci wykonania z dokumentacj projektow oraz wymaganiami pkt 5.5 niniejszej SST: pomierzenie szeroko ci spoin, sprawdzenie prawidłowo ci ubijania (wibrowania), sprawdzenie prawidłowo ci wypełnienia spoin, sprawdzenie, czy przyjty dese (wzór) i kolor nawierzchni jest zachowany Sprawdzenie cech geometrycznych chodnika Sprawdzenie równo ci chodnika Sprawdzenie równo ci nawierzchni przeprowadza naley łat co najmniej raz na kade 150 do 300 m 2 ułoonego chodnika i w miejscach wtpliwych, jednak nie rzadziej ni raz na 50 m chodnika. Dopuszczalny prze wit pod łat 4 m nie powinien przekracza 1,0 cm Sprawdzenie profilu podłunego Sprawdzenie profilu podłunego przeprowadza naley za pomoc niwelacji, biorc pod uwag punkty charakterystyczne, jednak nie rzadziej ni co 100 m. Odchylenia od projektowanej niwelety chodnika w punktach załamania niwelety nie mog przekracza ±3 cm Sprawdzenie przekroju poprzecznego str. 46

49 Sprawdzenie przekroju poprzecznego dokonywa naley szablonem z poziomic, co najmniej raz na kade 150 do 300 m 2 chodnika i w miejscach wtpliwych, jednak nie rzadziej ni co 50 m. Dopuszczalne odchylenia od projektowanego profilu wynosz ± 0,3%. 7. OBMIAR ROBÓT. Jednostkami obmiarowymi s: 1 m2 wykonanego korytka z elementów betonowych, 1m 2 (metr kwadratowy) wykonanego chodnika z brukowej kostki betonowej 8. ODBIÓR ROBÓT. Inspektor Nadzoru dokona odbioru faktycznie wykonanych przez Wykonawc robót zgodnie z postanowieniami zawartymi w SST D-M "Wymagania ogólne". Jeeli wszystkie pomiary dały wyniki pozytywne wykonane roboty Inspektor Nadzoru uznaje za zgodne z wymaganiami kontraktu. Jeeli cho jeden z pomiarów dał wynik ujemny, Inspektor Nadzoru uznaje roboty za niezgodne z wymaganiami kontraktu i poleca doprowadzenie robót do zgodno ci z wymaganiami. 9. PŁATNO. Płatno za jednostk wykonanej i odebranej roboty. Cena jednostkowa obejmuje: zakup i sprowadzenie materiałów niezbdnych do wykonania umocnienia, prace pomiarowe i roboty przygotowawcze wyrównanie i dogszczenie podłoa wykonanie koryta, ew. wykonanie warstwy odsczajcej wykonanie podsypki cementowo - piaskowej, wykonanie umocnienia stoków z elementów betonowych, ułoenie kostki brukowej wraz z zagszczeniem i wypełnieniem szczelin spoinowanie umocnienia, oczyszczenie miejsca pracy, kontrol jako ci robót. przeprowadzenie bada i pomiarów wymaganych w specyfikacji technicznej 10. PRZEPISY ZWI ZANE. 1. PN-86/B Grunty budowlane. Okre lenia, symbole, podział i opis gruntów. 2. PN-88/B Grunty budowlane. Badania próbek gruntu. 3. PN-91/B Kruszywo mineralne. Badania. Oznaczenia zawarto ci pyłów mineralnych. 4. PN-91/B Kruszywo mineralne. Badania. Oznaczenie zawarto ci zanieczyszcze ilasto-gliniastych. 5. PN-78/B Kruszywo mineralne. Badania. Oznaczenie mrozoodporno ci metod bezpo redni. 6. PN-66/B Kruszywo mineralne. Badania. Oznaczenie zawarto ci zanieczyszcze organicznych. str. 47

50 D OBRZEA BETONOWE CHODNIKOWE. 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru wbudowania obrzey betonowych w zwizku z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako dokument kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST dotycz zasad prowadzenia robót zwizanych z wbudowaniem obrzey betonowych 30x8cm obramowujcych umocnienia stoków skarpowych, chodnika dla pieszych i schodów skarpowych Okre lenia podstawowe. Okre lenia podane w niniejszej SST s zgodne z definicjami podanymi w SST D-M "Wymagania ogólne" Ogólne wymagania dotyczce robót. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z dokumentacj projektow, SST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY Warunki ogólne stosowania materiałów. Warunki ogólne stosowania materiałów podano w SST D-M "Wymagania ogólne", pkt Materiały stosowane do umocnienia. Do wykonania robót wykonawca zapewni nastpujce materiały: obrzee betonowe 8 x 30 cm z betonu kl. B 30. piasek lub pospółk chudy beton. 3. SPRZT. Nie wystpuje. 4. TRANSPORT. Warunki ogólne transportu podano w SST D-M "Wymagania ogólne", pkt 4. Obrzea betonowe naley przewozi dowolnymi rodkami transportu, uwaajc aby ich nie uszkodzi w czasie przewoenia. 5. WYKONANIE ROBÓT Warunki ogólne wykonania robót. Warunki ogólne wykonania robót podano w SST D-M "Wymagania ogólne", pkt Wykonanie robót. Obrzea naley wbudowa przed wykonaniem umocnienia z kostek betonowych. W tym celu naley od strony ogrodze posesji wykona rowek na tak głboko aby po wbudowaniu obrzea jego górna krawd była o 1,0-1,5 cm wyej ni powierzchnia umocnienia. Nastpnie wbudowuje si obrzea. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady prowadzenia kontroli jako ci. Ogólne zasady prowadzenia kontroli jako ci podano w SST D-M "Wymagania ogólne", pkt Prowadzenie kontroli jako ci. Badania polegaj na sprawdzeniu wbudowania obrzea betonowego pod wzgldem jako ci i zgodno ci z projektem i norm. Zakres bada: str. 48

51 sprawdzenie zgodno ci z dokumentacj projektow, sprawdzenie za pomoc łaty równo ci górnej powierzchni obrzea po wbudowaniu, sprawdzenie prostoliniowo ci wbudowania obrzey. 7. OBMIAR ROBÓT. Jednostk obmiarow jest 1 mb wykonanego i odebranego obrzea betonowego. 8. ODBIÓR ROBÓT. Inspektor Nadzoru dokona odbioru faktycznie wykonanych prze wykonawc robót zgodnie z postanowieniami zawartymi w SST D-M "Wymagania ogólne". Jeeli wszystkie pomiary dały wyniki pozytywne wykonane roboty Inspektor Nadzoru uznaje za zgodne z wymaganiami kontraktu. Jeeli cho jeden z pomiarów dał wynik ujemny, Inspektor Nadzoru uznaje roboty za niezgodne z wymaganiami kontraktu i poleca doprowadzenie robót do zgodno ci z wymaganiami. 9. PŁATNO. Płatno za 1 mb wykonanego i odebranego obrzea betonowego. Cena jednostkowa obejmuje: zakup i sprowadzenie materiałów niezbdnych do wykonania i umocnienia, wbudowanie obrzea, kontrol jako ci robót. 10. PRZEPISY ZWI ZANE. BN-66/ Kruszywo naturalne do nawierzchni drogowych i kolejowych. wir i pospółka. BN-87/ Kruszywa naturalne. Kruszywa naturalne do nawierzchni drogowych. Piasek. PN-88/B Cement portlandzki. PN-88/B Cement hutniczy. BN-88/ Cement. Transport i przechowywanie. BN-72/ Budowle drogowe i kolejowe. Roboty ziemne. str. 49

52 M KRAWNIK KAMIENNY NIEKOTWIONY 20x30cm 1. WSTP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru ustawienia krawnika kamiennego dla przebudowywanego mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych ST Ustalenia zawarte w niniejszej specyfikacji dotycz ustawienia krawnika mostowego na ławie na remontowanym obiekcie i obejmuj: ustawienie krawnika kamiennego cm na podsypce cementowo-piaskowej 1:4 grubo ci 5 cm i ławie betonowej z oporem i samej ławie z betonu B15 na dojazdach i nad obiektem w zakresie zgodnym z dokumentacj projektow Okre lenia podstawowe Okre lenia podane w niniejszej ST s zgodne z obowizujcymi odpowiednimi normami i ST D-M "Wymagania ogólne" Ogólne wymagania dotyczce robót Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow, ST i poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczce robót podano w ST D-M "Wymagania ogólne". 2. MATERIAŁY Materiałami stosowanymi przy wykonywaniu robót zwizanych z ustawieniem krawnika mostowego według zasad niniejszych ST s: 2.1. Stosuje si nowe krawniki kamienne typu M, rodzaju A, klasy I wg PN-B-11213, o wymiarach zgodnych z Dokumentacj Projektow. Odmiany krawników (proste, łukowe) naley stosowa w zaleno ci od sytuacyjnych rozwiza w konkretnym obiekcie. Krawniki naley wykona z bloku materiału kamiennego ze skał magmowych lub metamorficznych; wymagania fizyczne i wytrzymało ciowe materiału wg PN-B Wykoczenie powierzchni krawników oraz dopuszczalne wady i uszkodzenia - wg PN-B Kada partia dostarczonych na budow krawników powinna posiada wiadectwo jako ci producenta, z załczonymi aktualnymi badaniami cech fizycznych i wytrzymało ciowych. W przypadku wtpliwo ci lub braku bada Wykonawca zobowizany jest do ich zlecenia i przedstawienia do odbioru Inynierowi. Krawniki pochodzce z wcze niejszego demontau mog by dopuszczone do powtórne wbudowania tylko po spełnieniu kryteriów jak dla krawników nowych Kit poliuretanowy (lub inny zaakceptowany przez Inspektora Nadzoru) i masy uszczelniajce zgodnie z instrukcjami producentów i Aprobatami Technicznymi. Uyta masa musi by cz ci systemu nawierzchni chodnika lub musi by zaakceptowana przez producenta nawierzchni. 2.3 Krawnik naley układa na zaprawie niskoskurczowej o spoiwie polimero-cementowym o wytrzymało ci na ciskanie nie mniejszej ni 30 MPa. Uyta zaprawa musi mie Aprobat Techniczn wydan przez IBDiM. Naley stosowa zapraw przygotowywan w wytwórni i dostarczan na budow w postaci proszku, gotow do uycia po rozmieszaniu z wod w odpowiedniej proporcji. Zastosowana zaprawa powinna by przez producenta przewidziana do stosowania na podlewki o grubo ci zgodnej z Dokumentacj Projektow. wiea zaprawa powinna mie konsystencj około 11 do 12 cm, zgodnie z PN-B-04500, a czas zachowania jej wła ciwo ci roboczych powinien wynosi min. 30 minut. Wymagane cechy utwardzonej (zwizanej) zaprawy niskoskurczowej: Skurcz po 90 dniach 8 (wg PN-B-04500) Gsto 2300±200 kg/m 3 (wg PN-B-04500) str. 50

53 Wytrzymało na ciskanie po 7 dniach30 MPa, po 28 dniach45 MPa, po 90 dniach45 MPa (wg PN-B-04500), Współczynnik sprysto ci przy ciskaniu GPa (Instrukcja ITB 194) Mrozoodporno po 150 cyklach F150 (wg PN-B-06250) 2.4. Asfalt lany 2.5. Elastyczna ta ma uszczelniajca topliwa pod wpływem ciepła nawierzchni bitumicznej Bitumiczny materiał trwale elastyczny do wypełnienia szczeliny midzy krawnikiem, a nawierzchni bitumiczn lepiszcze asfaltowe z asfaltu modyfikowanego kauczukiem z wypełniaczami. Lepiszcze musi by stosowane wraz z nalecym do jednego systemu rodkiem gruntujcym. Wymagania dla lepiszcza - temperatura piknienia wg metody PiK (jednostka - C) 80 wg PN-EN 1427: penetracja w temperaturze 25 C, igła (jednostka 0,1mm) 70 wg PN-EN 1426: spływno w temperaturze 60 C, (jednostka mm) 5 wg PN-B-24005: Nawrót sprysty w temp. 25 C, (jednostka %) 80 wg TWT-PAD-97 Poliasfalty Drogowe, IBDiM, Zeszyt Nr 54 - Temperatura łamliwo ci wg Fraassa (jednostka C) -15 wg PN-89/C Uyte materiały musz by zgodne z Polskimi Normami lub posiada Aprobaty techniczne oraz atest producenta. Uszczelnienie powinno by odporne na działanie wody, rozcieczonych soli, kwasów i zasad oraz paliw i smarów. Kit powinien zachowywa wła ciwo ci elastyczne w szerokim zakresie temperatur (w tym ujemnych do 30 0 C) i wykazywa odporno na starzenie w warunkach eksploatacji. Powinien, przy zastosowaniu odpowiednich rodków gruntujcych, zachowywa bardzo dobr przyczepno do betonu, stali i materiału kamiennego krawnika. Kit uszczelniajcy powinien posiada Aprobat Techniczn wydan przez IBDiM. Materiałami stosowanymi przy robotach zwizanych z ustawieniem krawnika na ławie betonowej według zasad niniejszej ST s: 3.1 Krawniki kamienne 20x30cm Naley zastosowa krawniki uliczny, o wymiarach zgodnych z dokumentacj projektow, klasy 1, spełniajce wymagania PN-EN Dopuszczalne odchyłki wymiarowe: - dla wysoko ci: ±3cm - dla szeroko ci: ±1cm. Krawniki powinny by dostarczane o długo ci 1 m. W przypadku krawników łukowych minimalna długo krawników łukowych powinna wynosi 50 cm, długo maksymaln okre la producent; krawniki łukowe powinny by identyfikowane za po rednictwem promienia powierzchni pionowej; długo całkowit kilku krawników łukowych naley mierzy bez uwzgldnienia spoin na krawdziach wspólnych powierzchni widocznych; koce krawników łukowych powinny by zaokrglone. Ostre krawdzie krawników powinny mie fazy o nominalnych wymiarach pionowych i poziomych nie przekraczajcych 2 mm. Wymiary wikszych faz, zaokrglonych naroy lub skosów, je li s stosowane, powinny by okre lone przez dostawc lub zamawiajcego, Cała powierzchnia górna i licowa oraz tylna na wysoko 5 cm od góry powinna mie faktur rednio groszkowan. Pozostała cz powierzchni tylnej wykonana w fakturze krzesanej, powierzchnia spodu surowa. Krawniki naley wykona z bloku materiału kamiennego ze skał magmowych lub metamorficznych. 3.2 Wymagania dotyczce materiału kamiennego Krawniki naley wykona z bloku materiału kamiennego ze skał magmowych lub metamorficznych. Wymagane cechy fizyczne bloku kamiennego, z którego naley wykona krawniki: odporno na zamraanie/rozmraanie, przy liczbie cykli 48 odporne (20% zmiany wytrzymało ci na zginanie) wytrzymało na zginanie deklarowana przez producenta, ale nie mniejsza ni 25Kn nasikliwo wod deklarowana przez producenta, ale nie mniejsza ni 0,5 %, 3.3. Materiały do posadowienia krawników Krawniki posadowione s na ławie z oporem o wymiarach jak w Dokumentacji Projektowej. Ława wykonana z betonu klasy B-15 według PN-B Materiały na podsypk i do wypełnienia szczelin pomidzy ciankami bocznymi str. 51

54 Na podsypk cementowo-piaskow naley stosowa mieszank cementowo-piaskow w stosunku 1:2 z cementu powszechnego uytku klasy 32,5N wg PN-EN i z piasku naturalnego gat. 1 spełniajcego wymagania PN-B , wody wg PN-EN 1008 Do wypełnienia szczelin pomidzy ciankami bocznymi prefabrykatów naley stosowa mieszank cementowopiaskow w stosunku 1:2 z cementu powszechnego uytku klasy 32,5N wg PN-EN i z piasku naturalnego gat. 1 spełniajcego wymagania PN-B-06712, wody wg PN-EN Materiały do wypełnienia szczelin dylatacyjnych Do szczelin dylatacyjnych w ławie betonowej i midzy krawnikami naley stosowa masy zalewowe na stosowane na gorco lub stosowane na zimno. Do uszczelniania na gorco szczelin naley stosowa masy zalewowe - asfaltowe z dodatkiem wypełniaczy i odpowiednich polimerów termoplastycznych (np. typu kopolimeru SBS), posiadajce bardzo dobr zdolno wypełniania szczelin, nisk spływno w temperaturze +60 o C, bardzo dobr przyczepno do cianek, a take dobr rozcigliwo w niskich temperaturach. Masy zalewowe na gorco s wbudowywane po uprzednim rozgrzaniu do stanu płynnego, który jest osigany w temperaturze od 150 do 180 o C. Do uszczelniania na zimno szczelin podłunych i poprzecznych naley stosowa masy uszczelniajce jedno lub dwuskładnikowe, np. masy poliuretanowe, tiokolowe, z ywic uszlachetnionych, silikonowych, poliwinylowych, epoksydowych, itp. Masy jednoskładnikowe powinny mie posta kitów ulegajcych utwardzeniu pod wpływem czynników zewntrznych (np. wilgoci). Mog to by np. kity tiksotropowe wprowadzane w szczelin pod ci nieniem, masy konfekcjonowane w pojemniku fabrycznym (np. kartuszu), bdcym jednorazowym ładunkiem itp. Masy dwuskładnikowe powinny mie posta gstej cieczy, która utwardza si w szczelinie w wyniku poprzedzajcego aplikacj dodania utwardzacza i wymieszania. Masa uszczelniajca powinna posiada aprobat techniczn, wydan przez uprawnion jednostk. Masa uszczelniajca powinna odpowiada wymaganiom okre lonym w aprobacie technicznej. 3. Składowanie Krawniki mog by przechowywane na składowiskach otwartych, posegregowane wg typów, rodzajów, odmian i wielko ci. Krawniki naley układa na powierzchniach spodu, w szeregu na podkładkach drewnianych. Dopuszcza si składowanie krawników prostych w kilku warstwach, przy zastosowaniu drewnianych podkładek pomidzy poszczególnymi warstwami, przy czym suma wysoko ci warstw nie powinna przekracza 1,2 m. Cement mona przechowywa nie dłuej ni 3 miesice. Przechowywanie i transport cementu wg BN-88/ Kruszywa naley gromadzi w pryzmach na dobrze odwodnionym placu w warunkach zabezpieczajcych przed zanieczyszczeniem i przed wymieszaniem rónych rodzajów i frakcji. 4. SPRZT Ogólne wymagania dotyczce sprztu podano w STWiORB D-M Wymagania ogólne, pkt 3. Roboty zwizane z ustawieniem krawnika wykonywane bd rcznie przy uyciu narzdzi brukarskich. Wiercenie otworów w krawnikach wykona wiertarkami udarowymi. Roboty mona wykonywa rcznie przy pomocy drobnego sprztu z zastosowaniem: - betoniarek do wytwarzania zapraw oraz przygotowania podsypki cementowo-piaskowej, - wibratorów płytowych, ubijaków rcznych lub mechanicznych. Do wytwarzania betonu na ławy: - wytwórnia stacjonarne do wytwarzania mieszanki betonowej wyposaona w urzdzenia do wagowego dozowania składników, - samochody samowyładowcze do transportu wyprodukowanej mieszanki betonowej 5. TRANSPORT Ogólne wymagania dotyczce transportu podano w STWiORB D-M Wymagania ogólne, pkt 4. Krawniki mog by przewoone dowolnymi rodkami transportu. Naley je ustawia równomiernie na całej powierzchni ładunkowej, na podkładach drewnianych, rzdami, długo ci w kierunku jazdy rodka transportowego. Powierzchnie obrobione zabezpieczy przekładkami splecionymi ze słomy lub wełny drzewnej i zabezpieczy przed moliwo ci przesuwania si podczas transportu. Kruszywo przewozi samochodami samowyładowczymi, natomiast ywice epoksydowe przewozi dowolnymi rodkami transportu wyposaonymi w zabezpieczenie przed wpływami atmosferycznymi Transport krawników Załadunek, transport, rozładunek i składowanie materiałów potrzebnych dla ułoenia krawników powinien odbywa si w warunkach zabezpieczajcych ich dobry stan techniczny. Krawniki mona przewozi dowolnymi rodkami transportu. Naley je układa obok siebie, na drewnianych podkładach, długo ci w kierunku jazdy a wysoko ci pionowo. Krawniki mog by przewoone tylko w jednej warstwie. W celu zabezpieczenia powierzchni obrobionych str. 52

55 przed bezpo rednim stykiem naley je do transportu zabezpieczy przekładkami splecionymi ze słomy lub wełny drzewnej o grubo ci > 5 cm Transport pozostałych materiałów Wyprodukowan mieszank betonow naley dostarcza na budow w warunkach zabezpieczajcych przed wysychaniem, wpływami atmosferycznymi i segregacj. Transport cementu wg BN-88/ Pozostałe materiały wg STWiORB D-M Wymagania ogólne. 6. WYKONANIE ROBÓT 6.0 Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w ST D-M "Wymagania ogólne". 7.0 Ogólne warunki wykonania robót dla krawnika kamiennego drogowego Ogólne warunki wykonania robót podano w ST D-M Wymagania ogólne. 7.1 Zakres wykonywanych robót dla krawnika kamiennego drogowego Ława betonowa Ława betonowa posadowiona bdzie na warstwie konstrukcyjnej nawierzchni (podbudowa). Ław betonow z oporem naley wykona w szalowaniu. Beton roz cielony w szalowaniu powinien by wyrównywany warstwami. Betonowanie naley wykonywa zgodnie z PN-B-06251, przy czym naley stosowa minimum, co 50 m szczeliny dylatacyjne wypełnione bitumiczn mas zalewow wg 2.4. Ława betonowa nie moe by wykonywana wtedy, gdy temperatura powietrza spadła poniej 2 C oraz wtedy, gdy podłoe jest zamarznite i podczas opadów deszczu. Natychmiast po rozłoeniu mieszanki naley przystpi do jej zagszczania. Operacja ta powinna zakoczy si po upływie dwóch godzin od chwili dodania wody do suchej mieszanki. Bezpo rednio po zagszczeniu beton naley zabezpieczy przed wyparowaniem wody. Pielgnacj naley rozpocz przed upływem 90 min. Poprzez kilkakrotne zwilanie wod w cigu dnia w czasie, co najmniej 3 dni do 7 dni w czasie suchej pogody Ustawienie krawników Ustawienie krawników na ławie betonowej wykonuje si na podsypce cementowo-piaskowej 1:4 grubo ci 5cm po zagszczeniu. Krawniki naley ustawia ze spoinami szeroko ci 5mm minimum, co 50m stosowa szczeliny dylatacyjne nad szczelinami dylatacyjnymi ławy betonowej. Przy układaniu krawników na łukach naley stosowa krawniki o długo ci 50cm. Rzdne wysoko ciowe ustawionych krawników powinny by zgodne z Dokumentacj Projektow Wypełnianie spoin Spoiny naley wypełnia zapraw cementowo-piaskow 1:2. Spoiny przed zalaniem zapraw naley oczy ci i zmy wod. Szczeliny dylatacyjne naley zalewa mas zalewow po ich uprzednim starannym oczyszczeniu na pełn głboko i osuszeniu. 6. KONTROLA JAKOSCI ROBÓT Ogólne zasady kontroli jako ci robót podano w ST D-M "Wymagania ogólne". Kontroli jako ci robót podlegaj uyte materiały - wymagania jak w punkcie 2 niniejszej ST. Zakres kontroli jakoci Kontrola jako ci robót obejmuje zgodno wykonanych robót z Dokumentacj Projektow i ustaleniami ST. Dopuszczalne tolerancje w ustawieniu krawnika podano w punkcie Kontroli dla krawnika mostowego podlegaj: podlewka pod krawniki, równo powierzchni górnej i lica po ustawieniu, styki pomidzy ssiednimi odcinkami krawników, wykonanie uszczelnienia za i przed krawnikiem. Dopuszczalne tolerancje rzdna góry ławy pod krawnik - ± 1,0 cm; szeroko ławy pod krawnik - ± 2,0 cm dopuszczalne odchylenia linii krawników w poziomie od linii projektowanej wynosi ± 1 cm na kade 100 m ustawionego krawnika; str. 53

56 dopuszczalne odchylenie niwelety górnej płaszczyzny krawnika od niwelety projektowanej wynosi ± 1 cm na kade 100 m ustawionego krawnika, równo górnej powierzchni krawników, sprawdzane przez przyłoenie w dwóch punktach na kade 100 m krawnika, trzymetrowej łaty, przy czym prze wit pomidzy górn powierzchni krawnika i przyłoon łat nie moe przekracza 1 cm, odchylenia linii krawników w poziomie od linii projektowanej - ± 0,5 cm; rzdna góry krawnika - ± 0,5 cm; Badania w czasie wykonywania robót dla krawnika drogowego obejmuje: Kontrola wykonania ławy betonowej Naley sprawdzi co 20 mb: zgodno profilu podłunego górnej powierzchni ławy z Dokumentacja Projektow; dopuszczalne odchyłki niwelety ławy ± 1 cm na kade 100mb, odchylenie linii od projektowanego kierunku - nie moe przekracza ± 1 cm na kade 100 mb, wymiary ławy, dopuszczalne odchyłki: - dla wysoko ci - ± 10% wysoko ci projektowanej, - dla szeroko ci - ± 20% szeroko ci projektowanej. równo górnej powierzchni ławy mierzona łat 3 m - nierówno ci nie mog przekracza 1 cm na kade 100 mb. Kontrola ułoenia krawników Naley sprawdzi co 20 mb : zgodno niwelety górnej płaszczyzny krawników z Dokumentacj Projektow, dopuszczalne odchyłki niwelety ± 1 cm na kade 100 mb, usytuowanie w planie - odchyłki nie mog przekracza ± 1 cm na kade 100 mb, równo górnej powierzchni krawników mierzona łat 3 m - nierówno ci nie mog przekracza 0,5 cm na kade 100mb. Kontrola wypełnienia spoin Zapraw do wypełnienia spoin naley skontrolowa, co najmniej raz przy wykonywaniu robót i w przypadkach wtpliwych. Wytrzymało na ciskanie zaprawy powinna wynosi nie mniej ni 30 MPa. Szeroko i dokładno wypełnienia spoin naley skontrolowa na kadych 10 metrach ustawionego krawnika. Spoiny musz by wypełnione całkowicie na pełn głboko i mie szeroko ok. 5 mm. 7. OBMIAR ROBÓT Jednostk obmiaru robót jest 1 mb ustawionego krawnika drogowego. Ogólne zasady obmiaru robót podano w ST D-M "Wymagania ogólne". 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M "Wymagania ogólne". 9. PODSTAWA PŁATNOCI Ogólne wymagania dotyczce płatno ci podano w ST D-M "Wymagania ogólne". Cena wykonania robót obejmuje: prace pomiarowe i przygotowawcze transport materiałów niezbdnych do wykonania robót, przygotowanie krawników nawiercenie od strony "wewntrznej" otworów dla osadzenia prtów, docicie krawników, osadzenie na klej epoksydowy w krawnikach od strony "wewntrznej" prtów, wyznaczenie linii prowadzcej, przygotowanie materiału na ław - mieszanki z grysu 4 6 mm z ywic epoksydow, wykonanie ławy pod krawnik, ustawienie krawnika kamiennego wraz z jego regulacj, uszczelnienie styków midzy krawnikami mas plastyczn (kitem poliuretanowym), uszczelnienie od tyłu styków krawników ta m, pielgnacja podłoa, ochrona wieo ustawionego krawnika przed uszkodzeniem, ubytkami i opadami, uszczelnienie styku krawnika kamiennego z kap betonow kitem poliuretanowym wg Dokumentacji Technicznej, str. 54

57 wykonanie odpowiedniej szczeliny i wykonanie uszczelnienia bitumicznym materiałem trwale elastycznym midzy krawnikiem, a nawierzchni bitumiczn, przeprowadzenie niezbdnych bada laboratoryjnych i pomiarów wymaganych w specyfikacji, 10. PRZEPISY ZWI ZANE PN-B Kit asfaltowy uszczelniajcy. PN-B-11213:1997 Materiały kamienne. Elementy kamienne. Krawniki uliczne mostowe i drogowe. PN-B-11113:1996 Kruszywa mineralne. Kruszywo naturalne do nawierzchni drogowych. Piasek naturalny. PN-B-11112:1996 Kruszywa mineralne. Kruszywo łamane do nawierzchni drogowych. PN-B-24005:1997 Asfaltowa masa zalewowa PN-EN 12591: 2004 Asfalty i produkty asfaltowe. Wymagania dla asfaltów drogowych. Zasady wykonywania napraw nawierzchni bitumicznych na obiektach mostowych. IBDiM Zakład Technologii Nawierzchni. ROZPORZDZENIE MINISTRA TRANSPORTU I GOSPODARKI MORSKIEJ z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiada drogowe obiekty inynierskie i ich usytuowanie. (Dz. U. Nr 63 poz z dnia r.) Instrukcje Producenta uytych materiałów oraz odpowiednie Aprobaty techniczne str. 55

58 M ZABEZPECZENIE WYKOPU STALOW CIANK SZCZELN l. WSP 1.1. Przedmiot SST. Przedmiotem niniejszej ST s wymagania dotyczce wykonania i odbioru robót zwizanych z wbiciem stalowej cianki szczelnej w ramach przebudowy mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót mostowych Zakres Robót objtych ST Ustalenia zawarte w niniejszej ST dotycz zasad prowadzenia robót zwizanych z wykonaniem cianki szczelnej Okre lenia podstawowe Okre lenia podane w niniejszej ST s zgodne z obowizujcymi polskimi normami i ST D "Wymagania Ogólne" Ogólne wymagania dotyczce Robót Ogólne wymagania dotyczce robót podano w ST D "Wymagania Ogólne" pkt l.5. Wykonawca Robót jest odpowiedzialny za jako oraz za zgodno z Dokumentacj Projektow, ST i poleceniami Inspektora Nadzoru. Roboty powinny by wykonane zgodnie z projektem technicznym i Specyfikacj Techniczn. 2. MATERIAŁY 2.1. Rodzaje konstrukcji Profile stalowych cianek szczelnych o kształcie podobnym do typu Larsena produkowane s w Polsce pod nazw "grodzice" G SPRZT Sprzt uywany do wykonania cianki szczelnej musi by zaakceptowany przez Inspektora Nadzoru 4. TRANSPORT Załadunek, transport, rozładunek i składowanie materiałów do wykonania cianki szczelnej powinny odbywa si tak aby zachowa ich dobry stan techniczny 5. WYKONANIE ROBÓT 5.1. Wbijanie cianek szczelnych Brusy stalowej cianki szczelnej wbija si zawsze parami, przy czym łczenie brusów na zamek (nanizywania) wykonuje si zawczasu na placu budowy zwykle w pewnej odległo ci od miejsca wbijania. Para złczonych brusów przywoona jest pod katar i podnoszona jako cało. Kafar wbija brusy zawsze poprzez specjalny kołpak umieszczony na głowicach złczonych brusów. Do wbijania stalowych cianek szczelnych uywa si cikich kafarów z młotami szybkobijcymi lub wibromłotów. Podpłukiwanie strumieniem wody pod ci nieniem moe ułatwi i przy pieszy wbijanie cianki stalowej. Przed wbiciem, zamek łczcy dwa elementy, naley zacisn aby uniemoliwi ich rozłczenie w czasie wbijania. ciank stalow mona przebi si przez kłody drzewne w gruncie, przez wiry i pospółki, a nawet przez gruzowiska i słabe betony. Szczelno zamków mona powikszy przez zamulanie iłami, popiołami itp. Przy wbijaniu cianek szczelnych stosuje si jako urzdzenia pomocnicze drewniane podwójne kleszcze lub kleszcze z belek stalowych. Kleszcze takie ciga si rubami poprzez drewniane klocki regulujce odległo kleszczy. Wbijanie cianki rozpoczyna si od naronika. Narony brus wbija si bardzo starannie na tak głboko, aby był naleycie umocowany w gruncie. Nastpnie tu przy nim na ziemi układa si prowadnice drewniane długo ci 3-5m o takim rozstawie, aby pomidzy nimi mona było wstawi brusy cianki. Par brusów nanizuje si na zamek brusa naronikowego i wbija w grunt na głboko 2-4 m. Kolejno wbija si nastpne pary na odcinku objtym prowadnicami. Bardzo wygodnie jest wbija ciank dwoma kafarami: pierwszy kafar ustawia brusy i wbija je na pierwszych 2-4 m, drugi w odstpie 3-5 m za nim wbija ju na wła ciw głboko. Jeeli brusy podczas wbijania wykazuj nieregularne odchylenie od osi cianki, wskazane jest załoy górne kleszcze, które bd si opuszcza razem z brusami. Jeeli cianka nie jest przeznaczona do póniejszego wycignicia, po wbiciu brusów na projektowan głboko wskazane jest zespawa zamki u góry na dostpnej, odsłonitej długo ci, przynajmniej na odcinku cm, w celu zapewnienia współpracy brusów przy zginaniu. Przez zespawanie unika si równie moliwo ci wzajemnych str. 56

59 przesuni brusów w zamkach. cianki szczelne stalowe przy napotkaniu podczas pogrania w grunt na przeszkody w formie duych głazów mog ulec uszkodzeniu. Uszkodzenia te mog mie róne formy, tj. moe nastpi: a) rozerwanie blachy cianki miedzy zamkami, b) zgniecenie dolnego koca cianki. Uszkodzenia te dadz si łatwo wyczu podczas wbijania. Oznak tego jest dalsze powolne zagłbienie si brusa oraz to, e przy uderzeniach młotem, młot odskakuje. W ciankach szczelnych stalowych zamki tak mocno cigaj ssiednie blachy, e nieraz wskutek tego powstaj nastpujce osobliwe zjawiska: a) poszczególne blachy wykazuj skłonno do zbytniego przywierania sw doln cz ci do poprzednio wbitych blach, wywołuje to odchylenie od pionu i konieczno wprowadzania klinowych profili w ilo ci 1% - 2% ogólnej ilo ci blach, w celu wyrównania do pionu przedniej cianki. Aby moliwie zmniejszy to odchylenie, naley dołem zacina blachy uko ne, lecz z pochyleniem w odwrotnym kierunku ni w ciankach drewnianych; b) połczenie w zamkach wywołuje nieraz tak due tarcie, e wraz z wbijanymi blachami wcigane s w głb gruntu poprzednio wbite blachy; przeciwdziała takim objawom mona przez powleczenie powierzchni po lizgowej zamków asfaltem z dodaniem pakuł lub tłust glin. c) zbrojenie fundamentów naley dospawa do brusów. Po wykonaniu ław fundamentowych ciank stalow naley obci do poziomu górnej krawdzi tak aby nie utrudniała spływu wody z górnej powierzchni fundamentu Rozparcie cianki i zwieczenie góry Jeeli dokumentacja projektowa przewiduje rozparcie cianki szczelnej to Wykonawca robót ma obowizek sporzdzi stosowny projekt uzgodni go z Inspektor Nadzorem. Projektowane rozparcie ma zagwarantowa nieodkształcalno obrysu cianki przez jej czas uytkowania. Siły jakie maj przenosi rozpory musz uwzgldnia obcienia jakie mog pojawi si w pobliu wykopu. Zwieczenie góry cianki szczelnej na całej jej obwodzie mona wykona za pomoc wyrobów walcowanych zaakceptowanych przez Inspektora Nadzoru. Zaleca si jednak aby to były dwa ceowniki 300 lub dwa dwuteowniki min 300 cignite rubami M32 w rozstawie co 1.5m. 6. KONTROLA JAKOCI ROBÓT Kontrola jako ci robót polega na sprawdzeniu prawidłowego wbicia cianki do projektowanej głboko ci. Sprawdzenie wykonania rozpór i zwieczenia cianki. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w ST D-M "Wymagania ogólne" pkt Jednostka obmiarowa Jednostk obmiaru jest 1m 2 powierzchni wykonanej cianki szczelnej. 8. ODBIÓR ROBÓT Na podstawie wyników wg punktu 6 bada naley sporzdzi protokóły odbioru robót kocowych. Jeeli wszystkie badania dały wyniki dodatnie, wykonane roboty naley uzna za zgodne z wymaganiami ST. Jeeli cho jedno badanie dało wynik ujemny, wykonane roboty naley uzna za niezgodne z wymaganiami norm i kontraktu. W takiej sytuacji wykonawca obowizany jest doprowadzi roboty do zgodno ci z norm i przedstawi je do ponownego odbioru.. 9. PODSTAWA PŁATNOCI Cena jednostkowa obejmuje: zapewnienie potrzebnych czynników produkcji, wyznaczenie przebiegu cianki, wbicie cianki do projektowanej głboko ci oraz je li jest to konieczne jej uszczelnienie, rozparcie i zwieczenie; ewentualne wycignicie i odwo cianki, jeeli podlega ona wycigniciu; koszt docicia cianki zgodnie z wymaganiami Dokumentacji Projektowej; monta, demonta i przemieszczanie w obrbie budowy kafara" i urzdze towarzyszcych; wykonanie i rozebranie niezbdnych pomostów. Cena jednostkowa obejmuje równie obcicie cianki szczelnej na poziomie górnej płaszczyzny fundamentu oraz koszt odpadów. 10. PRZEPISY ZWI ZANE PN-H Grodzica G-46. str. 57

60 M ZBROJENIE BETONU STAL BSt500 KLASY AIII-N 1. WSTP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru zbrojenia betonu stal klasy A-II i wyszej dla przebudowy mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych ST Ustalenia zawarte w niniejszej specyfikacji dotycz prowadzenia robót zwizanych ze zbrojeniem betonu stal klasy A- II i wyszej elementów budowanego mostu i obejmuj: zakup, transport, składowanie oraz przygotowanie, wygicie, przycicie i łczenie prtów, zbrojenie ław fundamentowych oparcia stalowej rury falistej, zbrojenie cianek czołowych, zbrojenie fundamentów oporowych umocnienia stoków skarpowych 1.4. Okre lenia podstawowe Okre lenia podane w niniejszej ST s zgodne z obowizujcymi odpowiednimi normami i ST D-M "Wymagania ogólne" Ogólne wymagania dotyczce robót Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow, ST i poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczce robót podano w ST D-M "Wymagania ogólne". 2. MATERIAŁY 2.1. Prty do zbrojenia betonu Do zbrojenia betonu naley stosowa stal okrgł klasy A-II i klas wyszych o rednicy 8 32 mm Własno ci mechaniczne i technologiczne stali zbrojeniowej Prty okrgłe, ebrowane ze stali klasy A-IIIN gatunku RB500W/BSt500S-Q.T.B. (Aprobata Techniczna IBDiM nr AT/ ) o nastpujcych parametrach: rednica prta w mm 8 32, granica plastyczno ci Re (min) w MPa 500, wytrzymało na rozciganie Rm (min) w MPa 550, wytrzymało charakterystyczna w MPa 490, wytrzymało obliczeniowa w MPa 375. wydłuenie (min) A5 w % 10, zginanie do kta 60o brak pkni i rys w złczu. Prty okrgłe, ebrowane ze stali klasy A-III gatunku 34GS wg PN-H-84023/06 o nastpujcych parametrach: rednica prta w mm 6 32, granica plastyczno ci Re (min) w MPa 410, wytrzymało na rozciganie Rm (min) w MPa 590, wytrzymało charakterystyczna w MPa 410, wytrzymało obliczeniowa w MPa 340. wydłuenie (min) A5 w % 16, zginanie do kta 90 brak pkni i rys w złczu. Prty okrgłe, ebrowane ze stali klasy A-II gatunku 18G2-b wg PN-H-84023/06 o nastpujcych parametrach: rednica prta w mm 6 32, granica plastyczno ci Re (min) w MPa 355, wytrzymało na rozciganie Rm (min) w MPa 490, wytrzymało charakterystyczna w MPa 355, wytrzymało obliczeniowa w MPa 295. wydłuenie (min) A5 w % 20, str. 58

61 zginanie do kta 180 brak pkni i rys w złczu. Prty stalowe do zbrojenia betonu winny by zgodne z wymaganiami PN-S-10042, PN-H-84023/06, PN-H-84018, PN-H Stal zbrojeniowa dostarczana na budow powinna mie certyfikat zgodno ci z ww. Polskimi normami. W przypadku stosowania stali niezgodnej z PN musi ona posiada Aprobat Techniczn [lub europejsk aprobat techniczn], potwierdzajc moliwo zastosowania prtów do zbrojenia betonu w obiektach mostowych oraz deklaracj zgodno ci. Nowe gatunki stali mog by stosowane pod warunkiem dopuszczenia ich przez władze administracyjne na podstawie wyników bada wykonanych przez upowanion jednostk naukowo-badawcz, zgodnie z wymaganiami odpowiednich norm. Zastosowanie stali innych gatunków ni okre lono w Dokumentacji Projektowej wymaga zgody Inspektora Nadzoru oraz Projektanta. System zbrojenia odginanego zbudowany jest z perforowanej szyny oraz osłony wykonanej z twardej folii PCV, w której zamknite jest zbrojenie. Po rozdeskowaniu osłon naley oderwa, odkry i odgi zbrojenie Wymagania przy odbiorze Wytwórca stali winien dołczy atest hutniczy, w którym ma by podane: nazwa wytwórcy, oznaczenie wyrobu wg PN-82/H z podaniem klasy stali, numer wytopu lub numer partii, wszystkie wyniki przeprowadzonych bada oraz skład chemiczny wg analizy wytopowej, masa partii, rodzaj obróbki cieplnej. Na przywieszkach metalowych przymocowanych dla kadej wizki prtów lub krgu prtów (po dwie dla kadej wizki) musz znajdowa si nastpujce informacje: znak wytwórcy, rednica nominalna, znak stali, numer wytopu lub numer partii, znak obróbki cieplnej, Kada wizka i krg prtów powinny mie oznakowanie farb olejn. Nie ma konieczno ci badania stali zbrojeniowej spełniajcej wymagania PN-S (z potwierdzeniem certyfikatem zgodno ci) lub posiadajcej Aprobat techniczn (z potwierdzeniem deklaracj zgodno ci). W przypadku stali o nieznanych wła ciwo ciach naley wykona nastpujce badania: sprawdzenie granicy plastyczno ci wg PN-EN :2004, wytrzymało na rozciganie wg PN-EN :2004, udarno w przypadku przewidywanego spawania w niskich temperaturach, Do badania naley pobra minimum 5 próbek z kadej partii zgodnie z PN-EN :2004. Jako prtów naley ocenia pozytywnie, jeeli wszystkie badania odbiorcze dadz wynik pozytywny Drut montaowy Do montau prtów zbrojenia naley uywa wyarzonego drutu stalowego tzw. wizałkowego o rednicy nie mniejszej ni 1,0 mm. Przy rednicach wikszych ni 12 mm stosowa drut wizałkowy o rednicy 1,5 mm Materiały spawalnicze Naley stosowa elektrody odpowiednie do gatunku stali łczonych prtów zbrojeniowych, 2.4. Podkładki dystansowe Dopuszcza si stosowanie stabilizatorów i podkładek dystansowych z betonu lub zaprawy i z tworzyw sztucznych. Wła ciwo ci betonu przekładek dystansowych nie mog by gorsze ni wła ciwo ci betonu w konstrukcji. Podkładki dystansowe musz by mocowane do prtów. Nie dopuszcza si stosowanie przekładek dystansowych z drewna, cegły lub prtów stalowych Zaprawa epoksydowa lub klej Naley zastosowa firmowe rodki gotowe po zmieszaniu do wbudowania. 3. SPRZT Wykonawca przystpujcy do wykonania zbrojenia powinien mie do dyspozycji nastpujcy sprzt: gitarki, prostowarki, noyce do cicia prtów wiertarki rczne lub stacjonarne do betonu wraz z oprzyrzdowaniem, lekki uraw samochodowy, str. 59

62 sprzt do transportu pomocniczego. Zastosowany sprzt wymaga akceptacji Inspektora Nadzoru. 4. TRANSPORT Materiały mog by przewoone dowolnymi rodkami transportu. Naley je ułoy równomiernie na całej powierzchni ładunkowej, obok siebie i zabezpieczy przed moliwo ci przesuwania si podczas transportu. Podczas transportu przestrzega wymaga PN-H WYKONANIE ROBÓT 5.1. Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w ST D-M "Wymagania ogólne" Zakres wykonywanych robót Przygotowanie zbrojenia Przygotowanie, monta i odbiór zbrojenia powinien odpowiada wymaganiom PN-S Przewoenie stali na budow powinno odbywa si w sposób zabezpieczajcy j od odkształce i zanieczyszcze. Stal zbrojeniowa nie jest zasadniczo zabezpieczana przed korozj w okresie przed wbudowaniem. Naley dy, by stal taka była magazynowana w miejscu nienaraonym na nadmierne zawilgocenie lub zanieczyszczenie. Zabezpieczeniem przed nadmiern korozj stali zbrojeniowej, magazynowanej na otwartym powietrzu, moe by powłoka wykonana z mleczka cementowego. Prty zbrojenia, przed ich ułoeniem w deskowaniu, naley oczy ci z zendry, lunych płatków rdzy, kurzu i błota. Stal pokryt rdz oczyszcza si szczotkami rcznie lub mechanicznie. Po oczyszczeniu naley sprawdzi wymiary przekroju poprzecznego prtów. Stal tylko zabłocon mona zmy strumieniem wody. Prty oblodzone odmraa strumieniem ciepłej wody. Stal naraon na choby chwilowe działanie słonej wody naley zmy wod słodk. Prty zbrojenia zanieczyszczone tłuszczem (smary, oliwa) lub farb olejn, naley opala a do całkowitego usunicia zanieczyszcze. Prty, uywane do produkcji zbrojenia, powinny by proste. Dopuszczalna wielko miejscowego wykrzywienia nie powinna przekracza 4 mm, w przypadku wikszych odchyłek stal zbrojeniow naley prostowa za pomoc kluczy, młotków, prostowarek i wycigarek. Cicie prtów naley wykonywa przy maksymalnym wykorzystaniu materiałów. Prty ucina si z dokładno ci do 1 cm. Cicie przeprowadza si przy pomocy mechanicznych noy, Dopuszcza si równie cicie palnikiem acetylenowym. Gicie prtów naley wykonywa zgodnie z Dokumentacj Projektow i norm PN-S Na zimno na budowie mona wykonywa odgicia prtów o rednicy d 12 mm. Prty o rednicy d > 12 mm powinny by odginane z kontrolowanym podgrzewaniem. Wydłuenia prtów [cm] powstałe podczas ich odginania o dany kt rednica prta W mm Kt odgicia 45 o 90 o 135 o 180 o ,5 0,5 0,5 0,5 1,0 1,0 1,5 2,0 2,5 0,5 1,0 1,0 1,0 1,5 1,5 1,5 2,0 2,5 3,0 3,5 0,5 1,0 1,0 1,0 1,5 1,5 2,0 3,0 3,5 4,0 5,0 1,0 1,0 1,5 1,5 2,0 2,5 3,0 4,0 4,5 5,0 6,0 Minimalne rednice trzpieni uywane przy wykonywaniu haków zbrojenia rednica prta Stal gładka Stal ebrowana zaginanego [mm] mikka R ak = 240 [MPa] R ak 400 [MPa] d < d < d 28 d > 28 d o = 3d d o = 4d d o = 5d - d o = 3d d o = 4d d o = 6d d o = 8d 400 < R ak 500 [MPa] d o = 4d d o = 5d d o = 7d - R ak > 500 [MPa] d o = 4d d o = 5d d o = 8d - Wewntrzna rednica odgicia prtów zbrojenia głównego, poza odgiciem w obrbie haka powinna by nie mniejsza ni 5d dla stali A-I i nie mniejsza ni 10d dla stali A-II. W miejscach zagi i załama elementów konstrukcji, w str. 60

63 których zagiciu ulegaj jednocze nie wszystkie prty zbrojenia rozciganego naley stosowa rednic zagicia równ co najmniej 20d. Naley zwróci uwag przy odbiorze haków i odgi na ich zewntrzn stron. Niedopuszczalne s tam pknicia powstałe podczas wyginania. Minimalna odległo od krzywizny prta do miejsca gdzie mona na nim połoy spoin wynosi 10 d. Łczenie prtów naley wykonywa zgodnie z PN-S Do zgrzewania i spawania prtów mog by dopuszczeni tylko spawacze majcy odpowiednie uprawnienia. Skrzyowania prtów naley wiza mikkim drutem lub spawa w ilo ci min 30% skrzyowa. Dopuszcza si łczenie na zakład bez spawania (wizanie drutem) prtów prostych, prtów z hakami oraz zbrojenia wykonanego z drutów w postaci ptlic. Metoda ta moe by szczególnie stosowana w przypadku zastosowania stali klasy A-IIIN lub A-III. Nie zaleca si łczenia prtów z ww. stali przez spawanie, gdy bez zastosowania specjalnej technologii spawania złcza takie mog by kruche Monta zbrojenia Zbrojenie przed zabetonowaniem powinno by skontrolowane i odebrane przez Inspektora Nadzoru. Monta zbrojenia płyt naley wykonywa bezpo rednio na deskowaniu (blasze stalowej) lub na prefabrykacie wg naznaczonego rozstawu prtów. Monta zbrojenia fundamentów (przyczółków) wykona na podbetonie. Dla zachowania wła ciwej grubo ci otulenia prtów betonem naley stosowa podkładki dystansowe z tworzywa sztucznego, betonu lub zaprawy cementowej. Stosowanie innych sposobów zapewnienia otuliny, a szczególnie podkładek z prtów stalowych jest niedopuszczalne. Na wysoko ci cian pionowych utrzymuje si konieczne otulenie za pomoc podkładek plastykowych pier cieniowych. Na dnie form powinny by stosowane podkładki dystansowe typu zatwierdzonego przez Inspektora Nadzoru. Szkielety zbrojenia powinny by, o ile moliwe, prefabrykowane na zewntrz. W szkieletach tych wzły na przeciciach prtów powinny by połczone przez spawanie, zgrzewanie lub wizanie na podwójny krzy wyarzonym drutem wizałkowym o rednicy nie mniejszej ni 1,0 mm (przy rednicy prtów powyej 12 mm o rednicy nie mniejszej ni 1,5 mm). Do zbrojenia betonu naley stosowa stal spawaln. Układ zbrojenia konstrukcji musi umoliwia jego dokładne otoczenie przez jednorodny beton. Po ułoeniu zbrojenia w deskowaniu, rozmieszczenie prtów wzgldem siebie i wzgldem deskowania nie moe ulec zmianie. Stal wbudowywana w zbrojenie powinna spełnia wymagania punktu 2 i punktu niniejszej specyfikacji. Stan powierzchni wkładek stalowych ma by zadawalajcy bezpo rednio przed wbudowaniem. Moliwe jest wykonanie zbrojenia z prtów o innej rednicy ni przewidziane w Dokumentacji Projektowej jak i zastosowanie innego gatunku stali. Zmiany te wymagaj pisemnej zgody Inspektora Nadzoru. Rozstaw zbrojenia i rednice powinny by zgodne z PN-S Minimalna grubo otuliny zewntrznej w wietle prtów i powierzchni przekroju elementu elbetowego powinna wynosi co najmniej: 0,07 m - dla zbrojenia głównego fundamentów i podpór masywnych, 0,055 m - dla strzemion fundamentów i podpór masywnych, 0,05 m - dla zbrojenia głównego lekkich podpór i pali, 0,04 m - dla strzemion lekkich podpór i pali, 0,03 m - dla zbrojenia głównego dwigarów, 0,025 m - dla strzemion dwigarów głównych i zbrojenia płyt pomostów. Układanie zbrojenia bezpo rednio na podłou (deskowaniu) i podnoszenie na odpowiedni wysoko w trakcie betonowania jest niedopuszczalne. Chodzenie i transportowanie materiałów po wykonanym szkielecie zbrojeniowym jest niedopuszczalne Łczenie prtów za pomoc spawania. W mostach drogowych dopuszcza si nastpujce rodzaje spawanych połcze prtów: czołowe, elektryczne, oporowe, nakładkowe spoiny dwustronne - łukiem elektrycznym, nakładkowe spoiny jednostronne - łukiem elektrycznym, zakładkowe spoiny dwustronne - łukiem elektrycznym, zakładkowe spoiny jednostronne - łukiem elektrycznym, czołowe wzmocnione spoinami bocznymi z blach półkolist, czołowe wzmocnione jednostronn spoin z płaskownikiem, czołowe wzmocnione dwustronn spoin z płaskownikiem, zakładkowe wzmocnione jednostronn spoin z płaskownikiem, str. 61

64 Nie naley spawa prtów zbrojeniowych w temperaturze niszej ni 5ºC. Po uzyskaniu akceptacji Projektanta i Inspektora Nadzoru dopuszcza si zastosowanie stali o wyszej wytrzymało ci np. klasy A-III lub A-IIIN. Nie zaleca si łczenia prtów z ww. stali przez spawanie, gdy bez zastosowania specjalnej technologii spawania złcza takie s kruche Łczenie prtów na zakład bez spawania. Dopuszcza si łczenie na zakład bez spawania (wizanie drutem) pojedynczych prtów prostych, prtów z hakami oraz zbrojenia wykonanego z drutów w postaci ptlic. Długo ci zakładów w połczeniach zbrojenia naley oblicza w zaleno ci od ilo ci łczonych prtów w przekroju oraz ich wymaganej długo ci kotwienia wg normy PN-S p Dopuszczalny procent prtów łczonych na zakład w jednym przekroju nie moe by wikszy ni: dla prtów ebrowanych 50%, dla prtów gładkich 25%. W jednym przekroju mona łczy na zakład bez spawania 100% dodatkowego zbrojenia poprzecznego, niepracujcego. Odległo w wietle prtów łczonych w jednym przekroju nie powinna by mniejsza ni 2d i ni 20mm Kotwienie prtów. Rodzaje i długo ci kotwienia prtów w betonie w zaleno ci od rodzaju stali i klasy betonu naley oblicza wg normy PN-S p Minimalne długo ci kotwienia prtów prostych bez haków przyjmuje si: dla prtów gładkich ciskanych 30 d dla prtów ebrowanych ciskanych 25 d dla prtów gładkich rozciganych 50 d dla prtów ebrowanych rozciganych 40 d Minimalne długo ci kotwienia prtów klasy A-I przed hakami i odgiciami przyjmuje si: dla prtów ciskanych 20 d dla prtów rozciganych ze stali kl. A-I 30 d Minimalne długo ci kotwienia prtów klasy A-II przed hakami i odgiciami przyjmuje si: dla prtów ciskanych 20 d dla prtów rozciganych 25 d 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jako ci robót podano w ST D-M "Wymagania ogólne" Kontrola zbrojenia, przed przystpieniem do betonowania. Kontrola zbrojenia, przed przystpieniem do betonowania musi by dokonana przez Inspektora Nadzoru i fakt ten potwierdzony wpisem do Dziennika Budowy. Inspektor Nadzoru winien stwierdzi zgodno ułoonego zbrojenia z Dokumentacj Projektow i odpowiednimi normami. Przedmiotem sprawdzenia powinny by: rednice i ilo prtów, rozstaw prtów, rozstaw strzemion, odchylenie od przewidzianego projektem nachylenia, długo prtów, połoenie miejsc zakocze lub odgi oraz zakotwie prtów, wielko otulin zewntrznych, gatunek stali, powizanie (połczenia) zbrojenia midzy sob, pewno ci utrzymania połoenia prtów w trakcie betonowania. Sprawdzenie grubo ci otuliny moe by dokonywane przez Inspektora Nadzoru równie po betonowaniu przy uyciu przyrzdów magnetycznych. Dopuszczalne tolerancje: rónice w rozstawie midzy prtami głównymi w belkach nie powinny przekracza ± 0,5 cm, rónice w rozstawie midzy prtami głównymi w płytach nie powinny przekracza ± 1,0 cm, rozstaw strzemion wzdłu belek nie powinien róni si wicej ni ± 2,0 cm, odchylenie od przewidzianego nachylenia wzgldem poziomu nie powinno przekracza 3%, rónice długo ci prtów, połoenie miejsc koczenia prtów lub odgi nie mog przekracza ± 5,0 cm. rónica w wymiarach oczek siatki nie wicej ni ± 0,5 cm, otuliny zewntrzne powinny by utrzymane w granicach wymaga projektowych z tolerancj dodatni 0,5 cm, str. 62

65 liczba uszkodzonych skrzyowa w dostarczonych na budow siatkach nie powinna przekracza 20% wszystkich skrzyowa (25% na jednym prcie), Wykrycie w wykonanym elemencie ewentualnych nieprawidłowo ci obcia Wykonawc robót, niezalenie od dokonanych uprzednio odbiorów. 7. OBMIAR ROBÓT Jednostk obmiaru robót jest 1 kg wykonanego zbrojenia betonu stal. Przyjmuje si łczn długo prtów poszczególnych rednic pomnoon odpowiednio przez ich ciar jednostkowy kg/m. Nie dolicza si stali uytej na zakłady przy łczeniu prtów, przekładek montaowych ani drutu wizałkowego. Nie uwzgldnia si te zwikszonej ilo ci materiału w wyniku stosowania przez Wykonawc prtów o rednicach wikszych od wymaganych w Dokumentacji Projektowej. Ogólne zasady obmiaru robót podano w ST D-M "Wymagania ogólne". 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M "Wymagania ogólne". 9. PODSTAWA PŁATNOCI Ogólne wymagania dotyczce płatno ci podano w ST D-M "Wymagania ogólne". Cena wykonania robót obejmuje: prace pomiarowe i przygotowawcze, transport i składowanie materiałów, oczyszczenie i wyprostowanie prtów, monta i demonta rusztowa, wygicie, przycicie i łczenie prtów (na styk lub na zakład, koszt stali w zakładzie), monta zbrojenia przy pomocy drutu wizałkowego lub spawania wraz z jego stabilizacj oraz zabezpieczeniem odpowiednich otulin zewntrznych betonu, oczyszczenie terenu robót, monta szyn zbrojenia odginanego, usunicie niepotrzebnych materiałów poza Plac Budowy, wykonanie niezbdnych bada laboratoryjnych i pomiarów wymaganych w Specyfikacji. 10. PRZEPISY ZWI ZANE PN-S-10040:1999 Obiekty mostowe. Konstrukcje betonowe, elbetowe i sprone. Wymagania i badania. PN-91/S Obiekty mostowe. Konstrukcje betonowe, elbetowe i sprone. Projektowanie. PN-H Stal. Półwyroby i wyroby hutnicze. Cechowanie barwne. PN-H Stal. Półwyroby i wyroby hutnicze. Cechowanie. PN-H Stal. Półwyroby i wyroby hutnicze. Pakowanie, przechowywanie i transport. PN-H Stal niskostopowa o podwyszonej wytrzymało ci. Gatunki. PN-H-84023/01 Stal okre lonego zastosowania. Wymagania ogólne. Gatunki. PN-H-84023/06 Stal okre lonego stosowania. Stal do zbrojenia betonu. Gatunki. PN-H Stal wglowa niskostopowa. Walcówka i prty wykonane na gorco. PN-H-93200/00 Walcówka i prty stalowe walcowane na gorco. Wymiary. PN-H Walcówka i prty stalowe do zbrojenia betonu. PN-EN :2004 Metale. Próba rozcigania. Metoda badania w temperaturze otoczenia. PN-EN 10020:2003 Definicja i klasyfikacja gatunków stali PN-EN 10021:1997 Ogólne techniczne warunki dostaw stali i wyrobów stalowych. PN-EN :2005 (U) Wyroby walcowane na gorco ze stali konstrukcyjnych. Cz 1: Ogólne warunki techniczne dostawy. PN-EN :2005 (U) Wyroby walcowane na gorco ze stali konstrukcyjnych. Cz 2: Warunki techniczne dostawy stali konstrukcyjnych niestopowych. PN-EN 10080:2005 (U) Stal do zbrojenia betonu. Spajalna stal zbrojeniowa. Postanowienia ogólne. PN-ISO :1998 Stal do zbrojenia betonu. Prty gładkie. PN-ISO /Ak:1998 Stal do zbrojenia betonu. Prty gładkie. Dodatkowe wymagania stosowane w kraju. PN-ISO :1998 Stal do zbrojenia betonu. Prty ebrowane. PN-ISO /Ak:1998 Stal do zbrojenia betonu. Prty ebrowane. Dodatkowe wymagania stosowane w kraju. PN-ISO /Ak:1998/Ap1:1999 PN-EN ISO 7438:2002 Metale Próba zginania. PN-EN ISO :2004 Stal do zbrojenia i sprania betonu -- Metody bada - Cz 1: Prty, walcówka i drut do zbrojenia betonu. PN-EN ISO :2004 Stal do zbrojenia i sprania betonu - Metody bada - Cz 2: Zgrzewane siatki do zbrojenia. ROZPORZDZENIE MINISTRA TRANSPORTU I GOSPODARKI MORSKIEJ z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiada drogowe obiekty inynierskie i ich usytuowanie. (Dz. U. Nr 63 poz z dnia r.) str. 63

66 M BETON KLASY B-30 I WYSZEJ 1. WSTP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej s wymagania ogólne dotyczce wykonania i odbioru robót zwizanych z betonowaniem elementów przebudowywanego mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych ST Ustalenia zawarte w niniejszej SST dotycz zasad wyprodukowania, transportu oraz wbudowania i pielgnacji betonu klasy B 30 i wyszej na niej wymienione elementy: - ławy fundamentowe, - cianki czołowe, - fundamenty oporu stoków, 1.4. Okre lenia podstawowe Beton materiał powstały ze zmieszania cementu, kruszywa grubego i drobnego, wody oraz ewentualnych domieszek i dodatków, który uzyskuje swoje wła ciwo ci w wyniku hydratacji cementu Mieszanka betonowa całkowicie wymieszane składniki betonu, które s jeszcze w stanie umoliwiajcym zagszczenie wybran metod Beton stwardniały beton, który jest w stanie stałym i który osignł pewien stopie wytrzymało ci Beton zwykły beton o gsto ci w stanie suchym wikszej ni 2000 kg/m 3, ale nie przekraczajcej 2600 kg/m Domieszka składnik dodawany podczas procesu mieszania betonu w małych ilo ciach w stosunku do masy cementu w celu modyfikacji wła ciwo ci mieszanki betonowej lub stwardniałego betonu Dodatek drobnoziarnisty składnik stosowany do betonu w celu poprawy pewnych wła ciwo ci mieszanki betonowej lub stwardniałego betonu Kruszywo ziarnisty materiał mineralny odpowiedni do stosowanego betonu. Kruszywa mog by naturalne, pochodzenia sztucznego lub pozyskane z materiału wcze niej uytego w obiekcie budowlanym Cement (spoiwo hydrauliczne) drobnozmielony materiał nieorganiczny, który po zmieszaniu z wod daje zaczyn, wicy i twardniejcy w wyniku hydratacji oraz innych procesów, zachowujcy po stwardnieniu wytrzymało oraz twardo take pod wod Efektywna zawarto wody rónica midzy całkowit zawarto ci a ilo ci zaabsorbowan przez kruszywo Współczynnik woda cement (w/c) stosunek efektywnej zawarto ci masy wody do zawarto ci masy cementu w mieszance betonowej Wytrzymało charakterystyczna warto wytrzymało ci, poniej której moe znale si 5% populacji wszystkich moliwych oznacze wytrzymało ci dla danej objto ci betonu Klasy wytrzymałoci betonu, okre lane (wg PN EN 206-1:2003) na podstawie wytrzymało ci charakterystycznej na ciskanie w 28 dniu dojrzewania na próbkach walcowych o rednicy 150 mm i wysoko ci 300 mm (f ck,cyl )lub na próbkach sze ciennych o boku 150 mm (f ck,cube ) str. 64

67 Beton niekonstrukcyjny Beton konstrukcyjny wg PN-EN 206-1:2003 wg PN-B/ Minimalna wytrzymało charakterystyczna oznaczana na próbkach sze ciennych mm C8/10 B10 10 C12/15 B15 15 C16/20 B20 20 C20/25 B25 25 C25/30 B30 30 B35 35 C30/37 37 B40 40 C35/45 B45 45 C40/50 B50 50 C45/55 B55 55 C50/60 B60 60 i wysze i wysze UWAGA: W przypadkach specjalnych, mona przyjmowa poziomy wytrzymałoci porednie wzgldem podanych w tablicy, o ile jest to dopuszczone przez odpowiedni norm dotyczc projektowania (zgodnie z PN EN 206-1:2003) Rusztowania mostowe - pomocnicze budowle czasowe, słuce do wykonania projektowanego obiektu mostowego. Rusztowania dzieli si na: robocze, montaowe i niosce Rusztowania robocze - rusztowania słuce do przenoszenia ciaru sprztu i ludzi Rusztowania montaowe - rusztowania słuce do przenoszenia obcie od montowanej konstrukcji z gotowych elementów oraz ciaru sprztu i ludzi Rusztowania niosce - rusztowania słuce do przenoszenia obcie od deskowa i od konstrukcji betonowych, elbetowych i z betonu spronego oraz od ciaru sprztu i ludzi, do czasu uzyskania przez nie wymaganej no no ci Specyfikacja kocowe zestawienie udokumentowanych wymaga technicznych dotyczcych wykonania lub składu betonu, podane producentowi Ocena zgodnoci systematyczne badania stopnia, w jakim wyrób spełnia wyspecyfikowane wymagania Pozostałe okre lenia podane w niniejszej ST s zgodne z obowizujcymi odpowiednimi normami Ogólne wymagania dotyczce robót Ponisze wymagania oparto w wikszo ci na polskich normach: PN-S-10040:1999 i PN-EN 206-1:2003 (bdcej tłumaczeniem europejskiej normy EN 206-1:2000) lub na polskiej normie PN-B/ (wycofanej). W przypadku zastpienia PN normami PN-EN badania materiałów do produkcji betonu oraz wykonanego betonu naley przeprowadza zgodnie z normami PN-EN. Dopuszcza si na danie Inspektora Nadzoru wykonanie bada zgodnie z wycofanymi PN. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow, ST i poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczce robót podano w ST D-M "Wymagania ogólne". UWAGA: Ponisza specyfikacja ma charakter ogólny i dotyczy całoci robót betonowych. 2. MATERIAŁY Materiałami stosowanymi przy wykonywaniu robót według zasad niniejszych ST s: 2.1. Drewno na deskowania i rusztowania Drewno tartaczne Drewno tartaczne iglaste stosowane do robót ciesielskich powinno odpowiada wymaganiom PN-D Tarcica iglasta Tarcica iglasta do robót ciesielskich powinna odpowiada wymaganiom PN-B i PN-D Tarcica li ciasta str. 65

68 Tarcica li ciasta stosowana do drobnych konstrukcji rusztowa, jak kliny, klocki itp, powinna odpowiada wymaganiom PN-D Elementy stalowe rusztowa składanych Elementy stalowe do budowy rusztowa składanych s elementami zinwentaryzowanymi. Odbiór tych elementów powinien by dokonany przez wytwórni przy dostawie. Wymiary zasadniczych elementów rusztowa powinny odpowiada wymaganiom dla: rur bez szwu wg PN-H-74219, kształtowników wg PN-H-93000, blach grubych i uniwersalnych wg PN-H Składniki betonu przeznaczonego do budowy obiektów mostowych Cement Do betonów mostowych naley stosowa cement portlandzki CEM niskoalkaliczny (czysty bez dodatków) wg PN-EN 197-1:2002. Do betonu klasy B25 dopuszcza si stosowanie cementu klasy CEM 32,5; do betonu klasy B30, B35 lub B40 naley stosowa cement minimalnej klasy CEM42,5 N-HSR/Na; do betonu klasy B45 i wikszej naley stosowa cement minimalnej klasy CEM52,5 N-HSR/Na.. Cementy te musz spełnia wymagania okre lone w Aprobatach technicznych (IBDiM-u). Dopuszcza si stosowanie innego rodzaju cementu wg PN-EN 197-1:2002 pod warunkiem spełnienia wymaga okre lonych w PN-S-10040:1999 Wymaga si, aby cementy te charakteryzowały si nastpujcym składem: zawarto krzemianu trójwapniowego (alitu) - C 3 S 50 do 60% masy, zawarto glinianu trójwapnia - C 3 A - do 7% masy, zawarto C 4 AF + 2 C 3 A nie wiksza ni 20% masy. zawarto alkaliów - do 0,6%, a maksymalnie do 0,9% masy pod warunkiem stosowania kruszywa niereaktywnego. Cement pochodzcy z kadej dostawy musi by poddany badaniom wymaganym w ST, a wyniki ocenione wg PN-EN 197-1:2002 oraz PN-EN 197-2:2002. Pobieranie próbek do bada wg PN-EN 196:7:1997. Nie dopuszcza si wystpowania w cemencie grudek, w ilo ci wikszej ni 20%, nie dajcych si rozgnie w palcach i nie rozpadajcych si w wodzie. Naley kadorazowo przeprowadzi kontrol cementu przed uyciem go do wykonania mieszanki betonowej, obejmujc: oznaczenie czasu wizania wg PN-EN 196-3:1996, oznaczenie zmiany objto ci wg PN-EN 196-3:1996, sprawdzenie istnienia grudek (zbryle) w cemencie nie dajcych si rozgnie w palcach. Transport i przechowanie cementu powinno by zgodne z postanowieniami normy PN-EN 197-1:2002. Zakazuje si pobierania cementu ze stacji przesypowych (silosów), jeeli nie ma pewno ci, e dostarczany jest tam tylko jeden rodzaj cementu z tej samej cementowni. Kada partia dostarczonego cementu musi posiada wiadectwo jako ci (deklaracj zgodno ci - atest) wraz z wynikami prób. Silosy mona napełnia dopiero po oprónieniu z poprzedniej partii cementu. W przypadku gdy: czas wizania lub zmiany objto ci nie odpowiadaj PN-EN 197-1:2002, cement przechowywany jest niezgodnie z postanowieniami PN-EN 197-1:2002, okres przechowywania cementu jest dłuszy ni podano w PN-EN 197-1:2002, obowizuje oznaczenie wytrzymało ci cementu na ciskanie wg PN-EN 196-1:1996. W przypadku otrzymania pozytywnych wyników powyszego badania Inspektor Nadzoru moe dopu ci cement do stosowania Kruszywa do betonu Kruszywa do betonu powinny charakteryzowa si stało ci cech fizycznych i jednorodno ci uziarnienia pozwalajc na wykonanie partii betonu o stałej jako ci. Ocen przydatno ci kruszywa do betonu przeprowadza zgodnie z PN-EN 12620:2002 [lub PN-B "Kruszywa mineralne do betonu zwykłego"]. Poszczególne partie kruszywa musz by na placu budowy składowane oddzielnie na umocnionym i czystym podłou w taki sposób, aby nie uległy zanieczyszczeniu i nie mieszały si. Zapasy kruszywa powinny by tak due, aby zapewniały wykonanie wszystkich potrzebnych bada i nie zakłócały rytmu budowy. W przypadku stosowania kruszywa pochodzcego z rónych ródeł naley spowodowa, aby udział tych kruszyw był jednakowy dla całej konstrukcji betonowej Kruszywo grube str. 66

69 Do betonów klasy B30 i wyszych naley stosowa grysy granitowe, bazaltowe lub z innych skał zbadanych przez uprawnion jednostk o maksymalnym wymiarze ziarna do 16 mm. Powinny one odpowiada nastpujcym wymaganiom: zawarto pyłów mineralnych - do 1% masy wg PN-B-06714/13, zawarto pyłów pochodzenia iłowego - do 0,5% masy wg PN-B-06714/12, zawarto ziaren nieforemnych to jest wydłuonych i płaskich - do 20% wg PN-B-06714/16 lub wg PN- EN 933-4:2002, wskanik rozkruszenia dla grysów bazaltowych - do 8%, dla grysów granitowych i innych do 16%. nasikliwo - do 1,2 wg PN-B-06714/18 (lub PN-EN :2002), mrozoodporno wg metody bezpo redniej wg PN-78/B-06714/19 - do 2% (albo wymagania wg PN- EN :2002), mrozoodporno wg zmodyfikowanej metody bezpo redniej (wg PN-B-11112:1996) - do 10%, reaktywno alkaliczna z cementem okre lona wg PN-91/B-06714/34 nie wywołujca zwikszenia wymiarów liniowych ponad 0.1% (lub oznaczenie wg PN-92/B-06714/16 - powinna spełnia wymagania odpowiadajce 0 stopniowej reaktywno ci alkalicznej - albo wymagania wg PN-EN 933-4:2002), zawarto zwizków siarki - do 0,1% wg PN-78/B-06714/28, zawarto zanieczyszcze obcych - do 0,25% wg PN-76/B-06714/12, zawarto zanieczyszcze organicznych nie dajca barwy ciemniejszej od wzorcowej wg PN-78/B /26 lub wymagania wg PN-EN :2000. Do betonów klasy B25 mona stosowa wir o maksymalnym wymiarze ziarna do 31,5 mm. wir powinien spełnia wymagania dla kruszywa marki 30 wg normy PN-B "Kruszywa mineralne do betonu zwykłego" [lub PN-EN 12620:2004 Kruszywa do betonu.] - dla cementu klasy 32,5 w zakresie cech fizycznych i chemicznych. Ponadto mrozoodporno wiru badana zmodyfikowan metod bezpo redni wg PN-B-11112:1996 ogranicza si do 10% (albo wymagania wg PN-EN 933-4:2002) W kruszywie grubym, tj. w grysach i wirach nie dopuszcza si grudek gliny. Zaleca si, aby zawarto podziarna nie przekraczała 5% a nadziarna 10%. Ziarna kruszywa nie powinny by wiksze ni: 1/3 najmniejszego wymiaru przekroju poprzecznego elementu, 3/4 odległo ci w wietle midzy prtami zbrojenia lecymi w jednej płaszczynie prostopadłej do kierunku betonowania. Stosowanie ziaren o wikszych wymiarach jest moliwe pod warunkiem do wiadczalnego sprawdzenia urabialno ci mieszanki betonowej w warunkach wykonywania konstrukcji i za zgod Inspektora Nadzoru. Kruszywo pochodzce z kadej dostawy musi by poddane na budowie badaniom niepełnym obejmujcym: oznaczenie składu ziarnowego wg PN-B-06714/15 lub wg PN-EN 933-1:2002, oznaczenie zawarto ci ziaren nieforemnych (tj. płaskich i wydłuonych) wg PN-B-06714/16 lub wg PN-EN 933-4:2002, oznaczenie zawarto ci pyłów mineralnych wg PN-B-06714/13, oznaczenie zawarto ci zanieczyszcze obcych wg PN-B-06714/12, oznaczenie zawarto ci grudek gliny wg PN-B-06714/48. Krzywa uziarnienia kruszywa grubego powinna zawiera si w krzywych granicznych podanych w PN-S-10040:1999. W przypadku gdy kontrola wykae niezgodno cech danego kruszywa z wymaganiami wg PN-B (lub PN-EN 12620:2004) uycie takie kruszywa moe nastpi po jego uszlachetnieniu (np: przez płukanie lub dodanie odpowiednich frakcji kruszywa) i ponownym sprawdzeniu. Naley prowadzi biec kontrol wilgotno ci kruszywa wg PN-77/B-06714/17 lub wg PN-EN :2002 dla korygowania recepty roboczej betonu. Naley zobowiza dostawców do przekazania dla kadej partii kruszywa wyników bada pełnych wg PN-B [lub PN-EN 12620:2004] oraz okresowo wyników badania specjalnego dotyczcego reaktywno ci alkalicznej w terminach przewidzianych przez Inspektora Nadzoru. Partia kruszywa nie moe by wiksza ni 500 Mg Kruszywo drobne Do betonów zaleca si stosowa kruszywo drobne gatunku I (o uziarnieniu do 2 mm) w postaci piasku pochodzenia rzecznego lub kompozycji piasku rzecznego i kopalnianego uszlachetnionego, kruszywo to powinno by tak dobrane w stosunku do kruszywa grubego, by krzywa przesiewu stosu okruchowego kruszywa mie ciła si w podanych krzywych granicznych wg PN-S-10040:1999 Zawarto poszczególnych frakcji w stosie okruchowym piasku powinna by zawarta w granicach: do 0,25 mm %, do 0,50 mm %, do 1,00 mm %. Piasek powinien spełnia nastpujce wymagania: zawarto pyłów mineralnych - nie wicej ni 1,5% wg PN-B-06714/13, str. 67

70 zawarto zwizków siarki - do 0,2% wg PN-78/B-06714/28, zawarto zanieczyszcze obcych - do 0,25% wg PN-76/B-06714/12, zawarto zanieczyszcze organicznych - nie dajca barwy ciemniejszej od wzorcowej wg PN-B , reaktywno alkaliczna z cementem okre lona wg PN-91/B-06714/34 nie wywołujca zwikszenia wymiarów liniowych ponad 0.1%.(lub oznaczenie wg PN-92/B-06714/16 - powinna spełnia wymagania odpowiadajce 0 stopniowej reaktywno ci alkalicznej - albo wymagania wg PN-EN 933-4:2002) w kruszywie drobnym nie dopuszcza si grudek gliny. Piasek pochodzcy z kadej dostawy musi by poddany badaniom niepełnym obejmujcym: oznaczenie składu ziarnowego wg PN-B-06714/15 lub wymagania wg PN-EN 933-1:2002, oznaczenie zawarto ci pyłów mineralnych wg PN-B-06714/13, oznaczenie zawarto ci zanieczyszcze obcych wg PN-B-06714/12, oznaczenie zawarto ci grudek gliny (oznacza jak zawarto zanieczyszcze obcych), lub wg PN-B /48. Naley prowadzi biec kontrol wilgotno ci kruszywa wg PN-77/B-06714/17 lub PN-EN :2002 dla korygowania recepty roboczej betonu. Naley zobowiza dostawców do przekazania dla kadej partii kruszywa wyników bada pełnych wg PN-B [lub PN-EN 12620:2004] oraz okresowo wyników badania specjalnego dotyczcego reaktywno ci alkalicznej w terminach przewidzianych przez Inspektora Nadzoru. Partia kruszywa nie moe by wiksza ni 500 Mg Uziarnienie kruszywa UWAGA: Dla betonów klasy B35 i wyszych naley ustali dowiadczalnie uziarnienie kruszywa. Wymaganie dla nich mog by ostrzejsze ni okrelone poniej. Mieszanki kruszywa drobnego i grubego wymieszane w odpowiednich proporcjach powinny utworzy stał kompozycj granulometryczn, która pozwoli na uzyskanie wymaganych wła ciwo ci zarówno wieego betonu (wytrzymało, przepuszczalno, moduł sprysto ci, skurcz). Krzywa granulometryczna powinna zapewni uzyskanie maksymalnej szczelno ci betonu przy minimalnym zuyciu cementu i wody. Szczególn uwag naley zwróci na uziarnienie piasku w celu zredukowania do minimum wydzielanie mleczka cementowego. Kruszywo powinno składa si z co najmniej 3 frakcji; dla frakcji najdrobniejszej pozostało na sicie o boku oczka 4 mm nie moe by wiksza ni 5 %. Poszczególne frakcje nie mog zawiera uziarnienia przynalenego do frakcji niszej w ilo ci przewyszajcej 15 % i uziarnienia przynalenego do frakcji wyszej w ilo ci przekraczajcej 10 % całego składu frakcji. Do betonu klasy B25 i B30 naley stosowa kruszywo o łcznym uziarnieniu mieszczcym si w granicach podanych na wykresach i według tabeli podanych poniej. Zalecane graniczne uziarnienie kruszywa wg PN-S-10040:1999 Bok oczka sita (mm) Przechodzi przez sito (%) Kruszywo do 16 mm Kruszywo do 31,5 mm 0,25 3 do 8 2 do 8 0,50 7 do 20 5 do 18 1,00 12 do 32 8 do 28 2,00 21 do42 14 do 37 4,00 36 do56 23 do47 8,00 60 do do 62 16, do 80 31,5 100 str. 68

71 Zalecane krzywe uziarnienia kruszywa do betonu 0 31,5 mm wg PN-S-10040:1999 ] [% i z d o h c ze r P Minim um Maksim um 0 0,25 0, ,5 Bok oczka sita [mm] Zalecane krzywe uziarnienia kruszywa do betonu 0 16 mm wg PN-S-10040:1999 P ] m [m ita s a k z c o k o B ,25 0, Minim um Maksim um Przechodzi [%] Maksymalny wymiar ziaren kruszywa powinien pozwala na wypełnienie mieszank kadej cz ci konstrukcji przy uwzgldnieniu urabialno ci mieszanki, ilo ci zbrojenia i grubo ci otuliny Woda Woda powinna odpowiada wymaganiom normy PN-EN :2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatno ci wody zarobowej do betonu, w tym wody odzyskanej [PN-B "Materiały budowlane. Woda do betonów i zapraw"]. Zaleca si stosowanie wody wodocigowej pitnej. Stosowanie jej nie wymaga przeprowadzenia bada. Naley pobiera j ze zbiornika po redniego, a nie bezpo rednio z instalacji wodocigowej. W przypadku poboru z innego ródła naley przeprowadza biec kontrol zgodnie z PN-EN :2004 [PN-B ]: zabarwienie - nie powinna wykazywa, zapach - nie powinna wydziela zapachu gnilnego, zawiesina - nie powinna zawiera grudek i kłaczków, ph - co najmniej 6 przy badaniu papierkiem wskanikowym Dodatki i domieszki do betonu Nie dopuszcza si stosowania do betonów mostowych dodatków w postaci popiołów lotnych, mczek mineralnych itp. (za wyjtkiem pyłów krzemionkowych dopuszczonych Aprobat techniczn do takiego stosowania). Do produkcji mieszanek betonowych stosuje si domieszki. uplastyczniajce w celu umoliwienia pompowania mieszanki i ułatwienia zagszczania, upłynniajce (superplastyfikatory) - w celu umoliwienia pompowania mieszanki, str. 69

72 opóniajce wizanie w celu umoliwienia układania mieszanki betonowej w okresie wysokich temperatur bez obawy wizania przed ułoeniem i zagszczeniem, przyspieszajce wizanie (mrozochronne) tylko w przypadku konieczno ci przyspieszenia wizania z powodu przewidywanego obnienia temperatury, przyspieszajce pocztkowy przyrost wytrzymało ci w przypadku konieczno ci przyspieszenia rozebrania deskowania, napowietrzajce, uszczelniajce, reduktory skurczu, szczególnie do betonów przeznaczonych na płyty mostowe i kapy chodnikowe. Przy ich stosowaniu zalecane s technologie domieszek do betonu serii ViscoCrete, Dopuszcza si stosowanie domieszek chemicznych o działaniu kompleksowym, tzw. napowietrzajcouplastyczniajcych i przypieszajco-uplastyczniajcych. Domieszki do betonów mostowych musz posiada Aprobaty techniczne, wydane przez instytucje upowanione wymienione w znowelizowanym Prawie Budowlanym oraz atest producenta. Przed zastosowaniem betonu z dodatkami w konstrukcji obiektu naley sprawdzi ich skuteczno dla racjonalnego ustalenia recepty mieszanki betonowej. Przed zastosowaniem naley sprawdzi oddziaływanie domieszek uplastyczniajcych na cement stosowany na budowie. Beton z domieszk uplastyczniajc musi by zbadany na mrozoodporno, wytrzymało i szczelno. Ilo domieszki uplastyczniajcej naley ustali do wiadczalnie, tak objto powietrza w zagszczonej mieszance betonowej wynosiła jak w PN-B/ : Zastosowanie dodatku napowietrzajcego nie powinno obniy wytrzymało ci betonu na ciskanie wicej ni o 10 % w stosunku do betonu bez dodatków. UWAGA: 3. SPRZT Betony klas wyszych ni B35 wykonuje si na podstawie specjalnych receptur opracowywanych indywidualnie. Zaleca si stosowanie do nich dodatków opóniajcych czas wizania oraz uplastyczniajcych, które ułatwiaj transport, układanie i zagszczanie. Dodatki nie mog wpływa na obnienie wytrzymałoci betonu. Recepta na skład mieszanki betonowej podlega zatwierdzeniu przez Inspektora Nadzoru. Powinna by ona przedstawiona wraz wynikami bada laboratoryjnych poszczególnych składników i próbek betonu z takim wyprzedzeniem czasowym, które umoliwi jej korekt, a w przypadku braku zatwierdzenia na opracowanie nowej recepty 3.1. Rusztowania i deskowania Roboty naley wykonywa przy uyciu sprawnego technicznie sprztu zaakceptowanego przez Inspektora Nadzoru, przeznaczonego dla realizacji robót zgodnie z załoon technologi Przygotowanie mieszanki betonowej - wytwórnia mieszanek betonowych a) Lokalizacja wytwórni Wytwórnia powinna by zlokalizowana od miejsca wbudowania, tak aby móc przetransportowa mieszank w cigu maksymalnie jednej godziny. Betoniarka nie moe zakłóca warunków ochrony rodowiska, tj. powodowa zapylenia terenu, zanieczyszczenia wód i wywoływa hałasu powyej dopuszczalnych 50 decybeli. Teren wytwórni musi by ogrodzony i zabezpieczony pod wzgldem bhp i ppo. Składowiska materiałów powinny by utwardzone, materiały zabezpieczone przed moliwo ci mieszania si poszczególnych rodzajów i frakcji. Wytwórnia powinna posiada doprowadzon energi elektryczn i wod. Naley przewidzie pomieszczenia socjalne i sanitarne dla załogi oraz zlokalizowa miejsce na gromadzenie odpadów. Wykonawca musi posiada wiadectwo dopuszczenia wytwórni do ruchu przez inspekcj sanitarn i władze ochrony rodowiska. b) Rodzaj wytwórni Betoniarnia powinna posiada pełne wyposaenie gwarantujce wła ciw jako wytwarzanej mieszanki betonowej. Wzeł betoniarski musi spełnia nastpujce warunki: - minimalna pojemno zasypowa betoniarki: 1000 l (dm 3 ), - dozowanie wagowe cementu z dokładno ci: + 3%, - dozowanie wagowe kruszywa z dokładno ci: + 3%, - dozowanie wody moe by objto ciowe przy pomocy objto ciomierza przepływowego z dokładno ci 2%, - musi istnie moliwo dozowania dwóch rodzajów kruszyw, - dozatory musz mie aktualne wiadectwo legalizacji, - mieszanie składników musi si odbywa w betoniarce o wymuszonym działaniu. Zabrania si stosowania betoniarek wolnospadowych. Silosy na cement musz mie zapewnion doskonał szczelno z uwagi na wilgo atmosferyczn. c) Warunki prowadzenia produkcji str. 70

73 Przed przystpieniem do produkcji, wszystkie zespoły i urzdzenia betoniarni majce wpływ na jako produkowanej mieszanki zostan komisyjnie sprawdzone, co zostanie potwierdzone protokółem podpisanym przez Wykonawc i Inspektora Nadzoru. Czynno ci te bd cyklicznie powtarzane co 2500 Mg wyprodukowanej mieszanki. Produkcja moe by realizowana w okresie od 15 kwietnia do 15 padziernika, przy temperaturze otoczenia powyej 5 o C. Ewentualne odstpstwo od tego warunku, moe nastpi po wyraeniu zgody przez Inspektora Nadzoru. W przypadku stwierdzenia dobrych warunków atmosferycznych tj. temperatury powyej 5 o C, nie wystpowania przymrozków oraz przy bezdeszczowej pogodzie. Produkcja moe si odbywa jedynie na podstawie receptury laboratoryjnej opracowanej przez Wykonawc lub na jego zlecenie i zatwierdzonej przez Inspektora Nadzoru. Wykonawca musi posiada na budowie własne laboratorium lub te za zgod Inspektora Nadzoru, zleci nadzór laboratoryjny niezalenemu laboratorium. Inspektora Nadzoru bdzie dysponował własnym laboratorium lub te bdzie wykorzystywał laboratorium Wykonawcy, uczestniczc w badaniach. Roboczy skład mieszanki betonowej przygotowuje Wykonawca, opracowujc go na bazie receptury laboratoryjnej. Naley umie ci go na tablicy w widocznym miejscu dla operatora. Czas mieszania składników powinien by ustalony do wiadczalnie, w zaleno ci od składu i wymaganej konsystencji produkowanej mieszanki oraz rodzaju urzdzenia mieszajcego. 4. TRANSPORT 4.1. Rusztowania i deskowania Transport poziomy elementów. Sposób załadowania i umocowania elementów otrzymanych z demontau rusztowa i deskowa na rodki transportu powinien zapewnia ich stateczno i ochron przed przesuniciem si ładunku podczas transportu. Elementy wiotkie oraz klatki przestrzenne powinny by odpowiednio zabezpieczone przed odkształceniem i zdeformowaniem. Transport pionowy elementów składanych. Uchwyty do zamocowania ste nie powinny by zniekształcone lub wygite. Podnoszone elementy powinny by zabezpieczone przed odkształceniem, na przykład przez zastosowanie podkładek drewnianych pod pta lub haki podnoszce elementy. Składowanie elementów rusztowa stalowych. Elementy naley układa na podkładach drewnianych dla zabezpieczenia od zetknicia z ziemi, zalania wod i gromadzenia si wody w zagłbieniach konstrukcji. Przy układaniu elementów w stosy pionowe naley stosowa odpowiednio rozłoone podkładki drewniane midzy elementami, dla zabezpieczenia elementów przed odkształceniami wskutek przegicia lub docisku, oraz zachowa odstpy umoliwiajce bezpieczne podnoszenie elementów. Przy składowaniu elementów w bazach (magazynach) na dłuszy okres czasu naley przeprowadza okresow kontrol elementów, zwracajc szczególnie uwag na zabezpieczenie przed korozj Materiały do betonu Cement luzem przewoony samochodami - cementowozami z urzdzeniami do przesypywania. Pozostałe materiały mog by przewoone dowolnymi rodkami transportu Beton przeznaczony do pompowania Transport mieszanki betonowej nie powinien powodowa jej segregacji, zmian konsystencji i składu. Mieszanka betonowa musi by transportowana mieszalnikami samochodowymi (tzw. gruszkami), a czas transportu nie moe by dłuszy ni: 90 min. - przy temperaturze otoczenia do + 15 o C, 70 min. - przy temperaturze otoczenia do + 20 o C, 30 min. - przy temperaturze otoczenia do + 30 o C. Stosowanie rodków transportu bez mieszalnika jest nie dopuszczalne. 5. WYKONANIE ROBÓT 5.1. Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w ST D-M "Wymagania ogólne" Zakres wykonywanych robót Wykonawca przed przystpieniem do betonowania powinien przedstawi Inspektorowi Nadzoru do akceptacji Projekt technologiczny betonowania, który okre la bdzie kolejno betonowania i czas wykonania robót oraz planowany termin rozebrania deskowania i rusztowania Oczyszczenie rejonu robót Wykonanie rusztowania i deskowania str. 71

74 Budow rusztowa i deskowa naley prowadzi zgodnie z Dokumentacj Projektow oraz wg wymaga WP-D, DP- 31 i PN-M-48090:1996. Wykonanie deskowa powinno uwzgldnia podniesienie wykonawcze zwizane ze strzałk konstrukcji, ugiciem i osiadaniem rusztowa pod wpływem ciaru ułoonego betonu. Wielko ci te podane powinny by w Dokumentacji Projektowej. Deskowanie i zwizane z nim rusztowanie powinny w czasie ich eksploatacji zapewni sztywno i niezmienno układu oraz bezpieczestwo konstrukcji. W przypadkach stosowania nietypowych deskowa i zwizanych z nimi rusztowa, projekt ich powinien by kadorazowo oparty na obliczeniach statycznych, odpowiadajcych warunkom PN-B Ustalona konstrukcja deskowa powinna by sprawdzona na siły wywołane parciem wieej masy betonowej i uderzenia przy jej wylewaniu z pojemników z uwzgldnieniem szybko ci betonowania, sposobu zagszczania i obciania pomostami roboczymi. Konstrukcja deskowa powinna umoliwia łatwy ich monta i demonta oraz wielokrotno ich uycia. Tarcze deskowa powinny by tak szczelne, aby zabezpieczały przed wyciekaniem zaprawy z masy betonowej. Mona stosowa deskowania metalowe i podlegaj one wymaganiom jak drewniane. Blachy uyte do tych szalunków winny mie grubo zapewniajc im nieodkształcalno. Łby rub i nitów powinny by zagłbione. Klamry lub inne urzdzenia łczce powinny zapewni sztywne połczenie szalunków i moliwo ich usunicia bez zniszcze betonu. Deskowania winny by chronione przed rdz, tłuszczem i innymi zanieczyszczeniami. Wntrze szalunków powinno by pokryte lekkim czystym olejem parafinowym, który nie zabarwi ani nie zniszczy powierzchni betonu. Natłuszczenie naley wykona po zakoczeniu budowy deskowa, lecz przed ułoeniem zbrojenia, które w adnym przypadku nie powinno ulec zanieczyszczeniu jakimkolwiek rodkiem. ruby, prty, cigi w deskowaniach powinny by wykonane ze stali w ten sposób, by ich cz pozostajca w betonie odległa była od zewntrznej powierzchni co najmniej o 25 mm. Otwory po cigach naley wypełnia zapraw cementow 1:2, a zewntrzne cz ci (50 mm) winny by wypełnione korkami (walce) z polimerobetonu lub tworzyw sztucznych wklejonymi na ywic epoksydow. Podczas betonowania z konstrukcji naley usuwa wszelkie rozpórki i zastrzały z drewna lub metalu (te ostatnie do 25 mm od zewntrznej powierzchni betonu). Wszelkie krawdzie betonu winny by cite pod ktem 45º za pomoc listwy trójktnej o boku 15 do 25 mm. Listwy te musz by nastpnie usuwane z wykonanej konstrukcji. Deskowania belek i rozpito ci ponad 3,0 m powinny by wykonane ze strzałk robocz skierowan w odwrotnym kierunku od ich ugicia, przy czym wielko tej strzałki nie moe by mniejsza od maksymalnego przewidywanego ugicia tych belek przy obcieniu całkowitym. Deskowania powinny by wykonane ci le według Dokumentacji Projektowej i przed wypełnieniem mas betonow dokładnie sprawdzone, aby wykluczały moliwo, jakichkolwiek zniekształce lub odchyle w wymiarach betonowanej konstrukcji. Prawidłowo wykonania deskowa i zwizanych z nimi rusztowa powinna by stwierdzona przez kontrol techniczn. Deskowania nieimpregnowane przed wypełnieniem ich mas betonow powinny by obficie zlewane wod. Podpory rusztowa naraone na uderzenie pojazdów naley zabezpieczy nieodkształcalnymi barierami betonowymi lub stalowymi. Rusztowania nad jezdni naley zabezpieczy przed uderzeniem pojazdu przekraczajcego skrajni rusztowania. Odległo rusztowania od napowietrznej linii energetycznej. W przypadku, gdy w czasie prac montaowych zachodzi moliwo zetknicia stalowego elementu rusztowania z przewodem linii energetycznej, linie energetyczne na czas montau powinny by wyłczone. W przypadku, gdy zachodzi obawa, e podczas przenoszenia dwigiem cz ci montowanej konstrukcji mostowej mog dotyka przewodów elektrycznych, naley wykona odpowiednie zabezpieczenie uniemoliwiajce zetknicie przewodów z konstrukcj oraz zabezpieczenie eliminujce rónice potencjałów. Dostp do rusztowa. Naley przewidzie na kadym rusztowaniu drabiny dla pracowników. Nie jest dozwolone takie wykonywanie rusztowa, e dostp do nich przewidziany jest jedynie przez wspinanie si po konstrukcji rusztowania. Pomosty rusztowa. Na wierzchu rusztowa powinny by pomosty z desek z obustronnymi porczami wysoko ci co najmniej 1.10 m i z krawnikami wysoko ci 0,15m. Szeroko swobodnego przej cia dla robotników nie powinna by mniejsza od 0,60 m Wykonanie mieszanki betonowej UWAGA: Betony klas wyszych ni B35 wykonuje si na podstawie specjalnych receptur. Receptur betonu naley opracowa indywidualnie z uwzgldnieniem zastosowanego cementu oraz kruszywa. W trakcie wykonywania mieszanki oraz jej wbudowywania naley przestrzega wszystkich zalece jednostki, która opracowała receptur. Wymaganie dotyczce wykonania i składu mieszanki betonowej klasy wyszej ni B35 mog by ostrzejsze ni okrelone poniej. str. 72

75 Recepta na skład mieszanki betonowej podlega zatwierdzeniu przez Inspektora Nadzoru. Powinna by ona przedstawiona wraz wynikami bada laboratoryjnych poszczególnych składników i próbek betonu z takim wyprzedzeniem czasowym, które umoliwi jej korekt, a w przypadku braku zatwierdzenia na opracowanie nowej recepty Skład mieszanki betonowej przeznaczonej do transportu pompowo-rurowego zaleca si ustala metod obliczeniowo - do wiadczaln w celu okre lenia ci le wymaganych wskaników konsystencji. W celu polepszenia wła ciwo ci mieszanek betonowych zaleca si stosowanie domieszek wg punktu niniejszej ST. Wymaga si sprawdzenia ustalonej konsystencji mieszanki betonowej przy wylocie pompy. Przed przewidywanym pompowaniem betonu naley pompowalno mieszanki w warunkach budowy. Przy projektowaniu składu mieszanki betonowej, rednie wymagane wytrzymało ci na ciskanie betonu poszczególnych klas naley przyjmowa nie wiksze ni 1,3 R o b. Warto stosunku w/c nie moe by wysza ni 0,5 (zalecane 0,45). Maksymalne ilo ci cementu, w zaleno ci od klasy betonu s nastpujce: 400 kg/m 3 dla betonów klasy B25 i B30, 450 kg/m 3 dla betonów klasy B35 i wyszych. Dopuszcza si przekroczenie tych ilo ci o 10% w uzasadnionych przypadkach za zgod Inspektora Nadzoru. Uziarnienie kruszywa w mieszance betonowej powinno by tak dobrane by zapewni optymaln cisło stosu okruchowego, a zaprojektowana krzywa przesiewu mie ciła si w krzywych granicznych podanych powyej. Przy do wiadczalnym ustalaniu uziarnieniu kruszywa naley przestrzega nastpujcych zasad: stosunek poszczególnych frakcji kruszywa grubego, osobno dozowanych, powinien by taki jak w mieszance kruszywa o najmniejszej jamisto ci, zawarto piasku w stosie okruchowym powinna by jak najmniejsza i jednocze nie zapewnia niezbdn urabialno przy zagszczaniu przez wibrowanie oraz nie powinna przekracza 37 % - przy kruszywie grubym do 31,5 mm oraz 42 % przy kruszywie grubym do 16 mm. Konsystencja mieszanek pompowalnych przed dodaniem superplastyfikatora powinna by plastyczna k3, sprawdzana opadem stoka winna wynosi 2,0 5,0 cm (badania wg PN-EN :2001), a aparatem Ve-Be 7 13 sekund (badania wg PN-B lub wg PN-EN :2001). Przy podawaniu mieszanki za pomoc pomp naley przej ciowo dostosowa płynno mieszanki, upłynniajc j za pomoc odpowiednich domieszek. Konsystencja mieszanki po dodaniu superplastyfikatora w ilo ci 1,5% badana opadem stoka wynosi od 9 cm do 15 cm. Ponadto zaleca si, by konsystencj mierzon poprzez rozpływ (badania wg PN-EN :2001) i zagszczalno (badania wg PN-EN :2001) wynosiła odpowiednio: rozpływ od 46 do 52 cm, zagszczczalno od 1,01 do 1,05. Zaleca si nastpujce ilo ci zaprawy: dm 3 - przy ziarnach kruszywa do 16 mm, dm 3 - przy ziarnach kruszywa do 31,5 mm, Dozowanie składników do mieszanki powinno by zgodne z receptur robocz, uwzgldniajc aktualne zawilgocenie kruszywa. Wszystkie składniki mieszanki naley dozowa wyłcznie wagowo z dokładno ci: 2% - przy dozowaniu cementu i wody, 3% - przy dozowaniu kruszywa, 1% - superplastyfikator przy dozowaniu wagowym lub objto ciowym. Dozatory musz mie aktualne wiadectwo legalizacji. Mieszanie składników powinno si odbywa wyłcznie w betoniarkach o wymuszonym działaniu (zabrania si stosowania mieszarek wolnospadowych). Składniki dozuje si w nastpujcej kolejno ci: kruszywo kolejno od najgrubszego do najdrobniejszego, 2/3 wody zarobowej, cement, dodatek upłynniacza, pozostał ilo wody. Czas mieszania składników powinien by ustalony do wiadczalnie w zaleno ci od składu i wymaganej urabialno ci mieszanki betonowej oraz rodzaju urzdzenia mieszajcego Przygotowanie do betonowania Przed betonowaniem naley osadzi i wyregulowa wszystkie elementy kotwione w betonie np. mocowanie barier ochronnych, sczki itp., oczy ci deskowanie, nawily deskowanie lub powlec form stalow rodkiem adhezyjnym, oraz wykona monta zbrojenia wraz z zapewnieniem wła ciwych grubo ci otulin dziki odpowiednim przekładkom dystansowym. Naley sprawdzi stabilno zbrojenia czy nie nastpi przesunicie podczas betonowania Ułoenie mieszanki betonowej i pielgnacja betonu Kolejno i sposób betonowania poszczególnych elementów musi odbywa si zgodnie z Dokumentacj Projektow. Przed przystpieniem do betonowania Wykonawca musi przedstawi do akceptacji Inspektora Nadzoru, projekt technologiczny sposobu betonowania elementów wraz z Programem Zapewnienia Jako ci. Projekt technologii betonowania naley uzgodni z Projektantem obiektu mostowego. str. 73

76 Ułoenie mieszanki betonowej, jej zagszczenie i pielgnacja zgodnie z Dokumentacj Projektow, opracowaniem "Wymagania i zalecenia dotyczce wykonywania betonów do konstrukcji mostowych" - zał. do zarzdzenia GDDP. Wykonanie elementów na mokro winno odpowiada normom PN-S-10040:1999 Obiekty mostowe. Konstrukcje betonowe, elbetowe i sprone. Wymagania i badania. oraz PN-B "Roboty betonowe i elbetowe. Wymagania techniczne". Naley unika przerw w betonowaniu w konstrukcjach, które powinny by betonowane w sposób cigły. W przypadku przerwy w betonowaniu trwajcej ponad 2 h, wznowienie betonowania moe nastpi po przygotowaniu szorstkiej powierzchni stykowej na betonie starym oraz po oczyszczeniu i nawileniu tej powierzchni. Lokalizacj przekrojów oraz zbrojenie w strefie przerw naley wykona wg PN-S-10040:1999. Betonowanie konstrukcji wykonywa wyłcznie w nie niszej ni +5ºC, zachowujc warunki umoliwiajce uzyskanie przez beton wytrzymało ci co najmniej 15,0 MPa przed pierwszym zamarzniciem. W wyjtkowych przypadkach dopuszcza si betonowanie w temperaturze do 5ºC, jednak konieczne jest w tym wypadku uzyskanie zgody Inspektora Nadzoru oraz stosowanie mieszanki betonowej o temperaturze +20ºC w chwili jej układania i zabezpieczenie uformowanego elementu przed utrat ciepła do uzyskanie przez beton wytrzymało ci co najmniej 15,0 MPa. Wykonawca winien przedstawi Inspektorowi Nadzoru do zatwierdzenia technologi prowadzenia robót betonowych w obnionych temperaturach czyli poniej+ 5 C. Mieszank betonow naley układa w deskowaniu równomiern warstw na całej powierzchni i nie mona jej zrzuca z wysoko ci wikszej ni 0,50 m. Dobór metody zagszczania, jak i rodzaj wibratorów uzaleniony jest od rodzaju konstrukcji i grubo ci układanej mieszanki betonowej. Sposób zagszczania powinien by uwzgldniony w dokumentacji technologicznej. Mieszank betonow naley zagszcza za pomoc wibratorów wgłbnych o czstotliwo ci co najmniej 6000 drga/min. rednice buław wibratorów nie powinny by wiksze ni 0,65 rozstawu zbrojenia. Buław wibratorów naley zagłbia na 5 8 cm. Kolejne miejsca powinny by oddalone od siebie od 0,3 m do 0,7 m. Wibratory przyczepne mog by stosowane w elementach nie grubszych ni 0,5 m, przy jednostronnym dostpie oraz 2,0 m przy dwustronnym. wieo wykonany beton naley chroni przed gwałtownym wysychaniem, przed wstrzsami i nadmiernym obcianiem. Zaleca si bezpo rednio po zakoczeniu betonowania przykrycie powierzchni betonu lekkimi osłonami wodoszczelnymi, powłokami ochronnymi z mikrowosków (wymagana Aprobata techniczna IBDiM) - szczególnie na powierzchniach naraonych na silne odparowanie wody i przesuszanie przez wiatr, zapobiegajcymi odparowaniu wody z betonu i chronicymi beton przed deszczem i zabrudzenie. Sposób pielgnacji betonu zaley od temperatury otoczenia oraz gabarytów betonowanych elementów i winien by kadorazowo uzgadniany i akceptowany przez Inspektora Nadzoru. Wykonawca winien przedstawi Inspektorowi Nadzoru do akceptacji projekt pielgnacji betonu. UWAGA: W przypadku zastosowanie w elementach obiektu mostowego betonu klas wyszych ni B35 - o bardzo wysokiej wytrzymałoci sposób układania, zagszczania oraz pielgnacji betonu powinien by okrelony w Projekcie technologicznym betonowania elementów Rozbiórka deskowania i rusztowania Całkowita rozbiórka deskowa i rusztowa moe nastpi po uprzednim ustaleniu rzeczywistej wytrzymało ci betonu. W zwykłych warunkach atmosferycznych i temperaturze otoczenia powyej + 15ºC mona przyj dla betonów mostowych nastpujce czasy rozformowania: dni albo R MPa dla usunicia bocznych deskowa płyt, belek lub łuków, 6 dni albo R MPa dla usunicia bocznych deskowa filarów i przyczółków słupowych lub cianowych. Usunicie kryn, rusztowa i podpór podtrzymujcych deskowanie moe by rozpoczte nie wcze niej ni po upływie: - 7 dni lub R MPa dla płyt pomostu o rozpito ci do 3.0 m, - 14 dni lub R MPa dla płyt pomostu i elementów pomostu o rozpito ci do 6.0 m oraz cianek i płyty górnej dwigarów skrzynkowych, - 28 dni dla elementów pomostu o wikszych rozpito ciach oraz dla ustrojów no nych przseł. Uwaga: R 15 jest to rednia gwarantowana wytrzymało betonu na ciskanie badana na kostkach szeciennych o boku 15 cm. W przypadku niszych temperatur dojrzewania ni + 15ºC obowizujcym kryterium jest wytrzymało betonu. Gdy nie ma moliwo ci sukcesywnego sprawdzania wytrzymało ci betonu w konstrukcji mona orientacyjnie przyj do podanych wyej czasów dojrzewania mnoniki: a) 1,5 - dla temperatury redniej t r = +10ºC, b) 2,0 - dla temperatury redniej t r = + 5ºC, c) 3,0 - dla temperatury redniej t r = + 1ºC (pod warunkiem uzyskania przez beton przed nastaniem chłodów wytrzymało ci co najmniej R 15 = 15 MPa). Temperatur redni dobow oblicza ze wzoru t r = (t 7 + t t 21 )/4 Rusztowania naley rozbiera stopniowo, pod cisłym nadzorem technicznym, unikajc jednoczesnego usunicia wikszej liczby podpór. Przy rozpito ci przseł wikszych od 15 m i ustrojach statycznie niewyznaczalnych, kolejno usuwania podpór okre li naley na podstawie projektu rusztowania lub technologii robót. str. 74

77 Terminy rozdeskowania konstrukcji naley ustala wg PN-B KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jako ci robót podano w ST D-M "Wymagania ogólne" Rusztowania i deskowania Rusztowania. Dopuszczalne odchyłki wymiarowe od projektu wynosz: a) rozstaw szeregów ram rusztowaniowych ±15 cm, b) rozstaw podłunic i poprzecznic ±20 cm, c) rzdne oczepów +2 cm, -1 cm, d) odchylenie rozstawu pali lub ram do 5%, lecz nie wicej ni 20 cm e) przekroje poprzeczne elementów ±15%, f) wychylenie jarzm lub ram z płaszczyzny pionowej 1,0% wysoko ci, lecz nie wicej ni ±10 cm, g) wielko podniesienia wykonawczego 10% warto ci obliczeniowej. Dopuszczalne odchyłki przy posadowieniu na klatkach z podkładów mog wynosi: a) dopuszczalne odchylenia w rozstawie poszczególnych podkładów ±5 cm, b) dopuszczalne odchylenie w połoeniu rodka podstawy klatki ±10 cm. Dopuszczalne odchyłki przy posadowieniu na rusztach lub podwalinach drewnianych: a) dopuszczalne odchylenia w równomiernym rozstawie poszczególnych belek rusztu ±10 cm, b) dopuszczalne odchylenia w połoeniu rodka ciko ci rusztu w stosunku do połoenia wypadkowej ±10 cm. Deskowania. Wymagania szczegółowe dotyczce deskowa naley przyjmowa wg PN-B oraz PN-S-10040:1999. Szczególnie naley zwróci uwag na prostoliniowo cz ci pionowych, które przenosz zasadnicze obcienie pionowe. Dopuszcza si nastpujce odchylenia od projektowanych wymiarów nominalnych: rozstaw eber deskowa ± 0,5 % i nie wicej ni 2,0 cm, rónice grubo ci desek jednego elementu deskowania ± 0,2 cm, odchylenie deskowa od prostoliniowo ci lub od płaszczyzny ± 0,1 %, odchylenie od pionu elementu deskowania ± 0,2 % wysoko ci ciany i nie wicej ni 0,5 cm, prostoliniowo krawdzi eber w kierunku ich długo ci ± 0,1 %, odchylenie deskowa od prostoliniowo ci lub od płaszczyzny ± 0,1 %, wybrzuszenie powierzchni deskowania ± 0,2 cm, na odcinku 3,0 m, wymiary wiatła elementu betonowego: - 0,2 % wysoko ci i nie wicej ni 0,5 cm, + 0,5 % wysoko ci i nie wicej ni +2,0 cm, - 0,2 % grubo ci (szeroko ci) i nie wicej ni 0,2 cm, + 0,5 % grubo ci (szeroko ci) i nie wicej ni + 0,5 cm. Połczenia na ruby. Otwory na ruby w dostarczonych elementach powinny by wykonane o rednicy o 1 mm wikszej od nominalnej rednicy trzpienia ruby. Dopuszczalne odchyłki powinny wynosi: 1,0 mm - dla otworów o rednicy nominalnej do 20 mm, 1,5 mm - dla otworów o rednicy nominalnej powyej 20 mm. Ponadto powinny by spełnione nastpujce wymagania: a) owalno otworu, tj. rónica pomidzy najwiksz i najmniejsz rednic, nie powinna przekracza 5% nominalnej rednicy otworu oraz 1 mm, b) sko no otworu nie moe przekracza 3% grubo ci łczonych elementów oraz 2 mm. Inne rodzaje połcze gwarantujce wytrzymało i stateczno rusztowa mog by stosowane pod warunkiem zatwierdzenia przez odpowiednie władze. Badania rusztowa w czasie ich eksploatacji. W okresie eksploatacji rusztowa naley dokonywa okresowe badania techniczne celem stwierdzenia, czy praca na rusztowaniach oraz warunki atmosferyczne nie wpłynły na pogorszenie stanu rusztowa i nie zagraaj bezpieczestwu oraz nie wpływaj na jako konstrukcji mostowej montowanej na rusztowaniach. Badania takie naley wykonywa szczególnie po okresie silnych wiatrów, wysokich wód, które zalały doln cz rusztowa, po ewentualnych awariach, jak upadek na rusztowaniu cikich elementów składanych itp. Badania przeprowadza Inspektor Nadzoru wraz z Wykonawc Kontrola betonu str. 75

78 Wykonawca obowizany jest przedstawi Inspektorowi Nadzoru do zaakceptowania system kontroli wewntrznej obejmujcy wszystkie czynno ci technologiczne, który powinien by zgodny z przedmiotowymi normami i z "Zasadami wykonania i odbioru betonu klas B30 i B35 podawanego systemem pompowo-rurowym przeznaczonego na obiekty mostowe", jak niej. Kontroli podlegaj nastpujce wła ciwo ci mieszanki betonowej i betonu badane wg normy PN-S-10040:1999 Obiekty mostowe. Konstrukcje betonowe, elbetowe i sprone. Wymagania i badania oraz PN-88/B "Beton zwykły. UWAGA: Betony klas wyszych ni B35 wykonuje si na podstawie specjalnych receptur opracowywanych indywidualnie. Projektant mieszanki betonowej moe okreli dodatkowe wymagania dotyczce kontroli jakoci betonu. Naley zwróci szczególn uwag na badanie jakoci zastosowanych materiałów oraz przestrzegania czasów poszczególnych etapów robót od momentu wykonania mieszanki betonowej do jej wbudowania i zagszczenia. Podczas kontroli jakoci robót naley zwróci uwag na dodatkowe wymagania okrelone w Projektach technologicznych betonowania elementów Konsystencja mieszanki betonowej Sprawdzenie jej przeprowadza si podczas projektowania i wykonywania mieszanki betonowej co najmniej 2 razy w czasie jednej zmiany roboczej. Ponadto zaleca si sprawdzanie konsystencji metod opadu stoka. Kadorazowo przy odbiorze mieszanki betonowej ze rodka transportu, gdy istnieje przypuszczenie przekroczenia dopuszczalnego czasu transportu, lub zmiany konsystencji spowodowanej np. wysok temperatur otoczenia. Rónice pomidzy przyjt konsystencj mieszanki a kontrolowan nie powinny przekroczy: + 20% warto ci wskanika Ve-Be, + 1 cm wg metody stoka opadowego. Korygowanie konsystencji mieszanki betonowej dopuszcza si wyłcznie poprzez zmian zawarto ci zaczynu w mieszance, przy zachowaniu stałego stosunku wodno-cementowego, ewentualnie za zgod Inspektora Nadzoru poprzez zmian zawarto ci procentowej superplastyfikatora Wytrzymało betonu na ciskanie W celu sprawdzenia wytrzymałoci betonu na ciskanie naley pobra próbki o liczbie okrelonej w planie kontroli jakoci, w iloci nie mniejszej ni: - 6 próbek na parti betonu lub element przy objto ci do 50 m próbek na element przy objto ci powyej 50 m 3. Partia betonu moe by zakwalifikowana do danej klasy, je li wytrzymało okre lona na próbkach kontrolnych mm spełnia wymagania normy PN-88/B Przygotowanie i badanie próbek zgodnie z PN-EN :2001 Badania betonu.. Cz 2: Wykonywanie i pielgnacja próbek do bada wytrzymało ciowych oraz PN-EN :2002 Badania betonu. Cz 3: Wytrzymało na ciskanie próbek do badania. Celem okre lenia w trakcie wykonywania betonów ich wytrzymało ci na ciskanie, powinny by brane 2 serie próbek w ilo ciach zgodnych z PN-88/B poz. 5.1 [PN-EN 206-1:2003]. Próbki powinny by pobrane oddzielnie dla kadego obiektu, dla kadej klasy betonu zaznaczonej na rysunkach projektu technicznego i dla kadego wykonywanego odrbnie segmentu płyty pomostu. Próbki powinny by pobierane komisyjnie z udziałem Inspektora Nadzoru ze spisaniem protokółu pobrania podpisanego przez obie strony. Pobieranie próbek zgodnie z PN-EN :2001. Próbki oznakowane kolejnymi numerami zgodnie z protokółem pobrania winny by wyposaone w tabliczki z podpisem Inspektora Nadzoru i kierownika robót, gwarantujcymi ich autentyczno. Próbki powinny by przechowywane w pomieszczeniach wskazanych przez Inspektora Nadzoru przez jedn dob w formach, a nastpnie po rozformowaniu zgodnie z PN-88/B [lub PN-EN :2001]. Pierwsza seria próbek zostanie zbadana w laboratorium wskazanym przez Inspektora Nadzoru w obecno ci przedstawiciela Wykonawcy - celem stwierdzenia wytrzymało ci odpowiadajcej rónym okresom twardnienia, według dyspozycji podanych przez Inspektora Nadzoru. Wyniki prób zgniatania pierwszej serii próbek mog by przyjte za podstaw rozliczania robót pod warunkiem, e warto wytrzymało ci gwarantowanej R b G na ciskanie po 28 dniach dojrzewania dla kadego rodzaju i klasy betonu nie bdzie nisza ni wskazana w obliczeniach statycznych i na rysunkach projektu. Jednake celem potwierdzenia otrzymanych wyników powinny by poddane badaniom w Laboratorium Urzdowym próbki drugiej serii w ilociach wskazanych dla kadego z niej wymienionych rodzajów betonu: - betony nie zbrojone lub słabo zbrojone do warto ci maksymalnie 30 kg stali/m 3 betonu - przynajmniej 10% próbek, - betony zwykłe zbrojone lub sprone - przynajmniej 20% próbek. W przypadku gdy wytrzymało gwarantowana na ciskanie R b G otrzymana dla kadego rodzaju i klasy betonu w wyniku zgniece pierwszej serii próbek była nisza od klasy przyjtej w obliczeniach statycznych i podanej na rysunkach projektu, naley podda badaniom w Laboratorium Urzdowym wszystkie próbki drugiej serii, niezalenie od tego do jakiej klasy zaliczony jest beton. str. 76

79 W oczekiwaniu na oficjalne wyniki bada Inspektor Nadzoru moe zgodnie ze swoimi uprawnieniami wstrzyma betonowanie, a Wykonawca nie moe z tego tytułu ro ci pretensji do jakichkolwiek odszkodowa. Jeeli z bada drugiej serii wykonanych w Laboratorium Urzdowym otrzyma si warto wytrzymało ci gwarantowanej na ciskanie po 28 dniach R b G nie nisz ni wskazana w obliczeniach statycznych i na rysunkach wynik taki zostanie przyjty do rozliczenia robót. Jeeli próbki pobierane i badane jak wyej wyka wytrzymało nisz od przewidzianej dla danej klasy betonu, naley przeprowadzi badania próbek wycitych z konstrukcji. Jeeli wyniki tych bada bd pozytywne to beton naley uzna za odpowiadajcy danej klasie. W uzasadnionych wypadkach nie spełnienia warunku wytrzymało ci po 28 dniach dojrzewania betonu, dopuszcza si spełnienie tego warunku po 90 dniach. Badania takie i ich uznanie wymaga zgody Inspektora Nadzoru na pimie. Je li jednak równie z tych bada otrzyma si warto wytrzymało ci gwarantowanej na ciskanie po 28 dniach R b G nisz ni wskazana w obliczeniach statycznych i na rysunkach, Wykonawca bdzie zobowizany na swój koszt do wyburzenia i ponownego wykonania konstrukcji lub do wykonania innych zabiegów, które zaproponowane przez Wykonawc musz by przed wprowadzeniem formalnie zatwierdzone przez Inspektora Nadzoru w uzgodnieniu z nadzorem autorskim. Wszystkie koszty bada laboratoryjnych obciaj Wykonawc. Badania wytrzymało ci betonu przeprowadzi i wyniki ocenia zgodnie z PN-88/B Nasikliwo betonu Sprawdzenie nasikliwo ci betonu przeprowadza si przy ustalaniu składu mieszanki betonowej oraz na próbkach pobranych przy stanowisku betonowania zgodnie z planem kontroli, lecz co najmniej 3 razy w okresie wykonywania obiektu oraz kadorazowo po zmianie składników betonu, sposobu układania i zagszczania i na kade polecenie Inspektora Nadzoru. Zaleca si badanie nasikliwo ci na betonie wycitym z konstrukcji, któr przeprowadza si co najmniej na 3 próbkach z wybranych losowo miejsc konstrukcji reprezentujcych jako innego betonu, po 28 dniach dojrzewania (badanie wg normy PN-88/B-06250). Nasikliwo dla betonów klasy B40 i wikszej 4%, dla betonów klasy poniej B40 5% Odporno na działanie mrozu Sprawdzenie stopnia mrozoodporno ci przeprowadza si na próbkach wykonywanych w warunkach laboratoryjnych podczas ustalania składu mieszanki betonowej oraz na próbkach pobieranych przy stanowisku betonowania zgodnie z planem kontroli, lecz co najmniej jeden raz w okresie betonowania obiektu, oraz kadorazowo po zmianie składników betonu, sposobu układania i zagszczania oraz na kade polecenie Inspektora Nadzoru. Zaleca si równie badanie na próbkach wycitych z konstrukcji, dla których poleca si stosowanie badania wg metody przyspieszonej (badanie wg normy PN-88/B-06250). Kade badanie przeprowadza si na 12 regularnych próbkach o minimalnym wymiarze boku lub rednicy próbki 100 mm. Próbki przechowywa naley w warunkach laboratoryjnych i bada w wieku 28 dni zgodnie z norm PN-88/B W metodzie przy pieszonej badanie przeprowadza si na 6 próbkach po 28 dniach. Wymagany stopie mrozoodpornoci betonu F150 jest osignity, je li po przeprowadzeniu badania dla 150 cykli zamarzania i rozmarzania: a) w przypadku badania metod zwykł: - próbka nie wykazuje pkni, - łczna masa ubytków betonu w postaci zniszczonych naroników i krawdzi, odprysków kruszywa itp. nie przekracza 5% próbek nie zamraanych, - obnienie wytrzymało ci na ciskanie w stosunku do wytrzymało ci próbek nie zamraanych nie jest wiksze ni 20%. b) w przypadku badania metod przy pieszon: - próbka nie wykazuje pkni, - ubytek objto ci betonu w postaci złuszcze, odłamków i odprysków nie przekracza w adnej próbce warto ci 0,05 cm 3 /cm 2, Przepuszczalno wody przez beton Sprawdzenie stopnia wodoprzepuszczalno ci przeprowadza si na próbkach wykonanych w warunkach laboratoryjnych podczas ustalania składu mieszanki betonowej oraz na próbkach pobieranych przy stanowisku betonowania zgodnie z planem kontroli, lecz co najmniej raz w okresie betonowania obiektu oraz kadorazowo po zmianie składników betonu, sposobu układania i zagszczania oraz na kade polecenie Inspektora Nadzoru. Kade badanie przeprowadza si na 6 regularnych próbkach o wymiarach mm (dopuszcza si próbki o grubo ci nie wikszej ni 160 mm i o minimalnym wymiarze boku lub rednicy próbki 100 mm). Próbki przechowywa naley w warunkach laboratoryjnych i bada w wieku 28 dni zgodnie z norm PN-88/B Dopuszcza si badanie na próbkach wycitych z konstrukcji. Wymagany stopie wodoszczelnoci betonu W8 jest osignity, je li pod ci nieniem wody równym 0,8 MPa w czterech próbach na sze próbek badanych zgodnie z PN-B-06250, nie stwierdza si oznak przesikania wody. str. 77

80 Sprawdzenie zawarto ci powietrza w mieszance betonowej Sprawdzenie zawarto ci powietrza w mieszance betonowej przeprowadza si metod ci nieniow podczas projektowania jej składu. Zawarto powietrza w mieszance betonowej badana metod cinieniow wg PN-88/B lub PN-EN :2001 nie powinna przekracza: 2% w przypadku nie stosowania domieszek napowietrzajcych, powikszonej o napowietrzenie wynikajce ze stosowania domieszek do betonu zgonie z PN-EN Dokumentacja bada Na Wykonawcy robót spoczywa obowizek zapewnienia wykonania bada laboratoryjnych (przez własne laboratoria lub na zlecenie), przewidzianych niniejszymi "Wymaganiami" oraz gromadzenie, przechowywanie i okazywanie Inspektorowi Nadzoru wszystkich wyników bada dotyczcych jako ci betonu i stosowanych materiałów Dopuszczalne odchyłki wymiarowe dla elementów obiektów mostowych Długo rys nie powinna przekracza: dla rys w kierunku długo ci - podwójnej szeroko ci i nie wicej ni 1 m, dla rys poprzecznych - połowy szeroko ci i nie wicej ni 0,5 m. Pustki, raki i wykruszyny s dopuszczalne pod warunkiem, e otulina zbrojenia bdzie nie mniejsza ni 1 cm, a powierzchnia na której wystpuj nie wiksza ni 0,5 % powierzchni odpowiedniej ciany. Dopuszcza si rysy skurczowe przy rozwarciu nie wikszym ni 0,2 mm. 7. OBMIAR ROBÓT Jednostk obmiaru robót jest 1 m 3 betonu wymaganej klasy elementów konstrukcji podpór. Ogólne zasady obmiaru robót podano w ST D-M "Wymagania ogólne". 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M "Wymagania ogólne" Rusztowania i deskowania Badania przy odbiorze konstrukcji zmontowanych rusztowa stalowych z elementów składanych polegaj na stwierdzeniu zgodno ci konstrukcji rusztowa z wymaganiami technicznymi podanymi w normie i ewentualnie z dodatkowymi wymaganiami podanymi w zamówieniu dla poszczególnych konstrukcji mostowych Wykonana konstrukcja betonowa Naley sprawdzi podczas odbioru kryteria wymienione w punkcie 6 ST. 9. PODSTAWA PŁATNOCI Ogólne wymagania dotyczce płatno ci podano w ST D-M "Wymagania ogólne". Cena wykonania 1 m 3 betonu obejmuje: prace pomiarowe i przygotowawcze, transport materiałów niezbdnych do wykonania robót, opracowanie receptury betonu, opracowanie Projektu technologicznego betonowania elementów, wykonanie Projektu deskowania i rusztowania, monta i demonta barier zabezpieczajcych rusztowanie przed uderzeniem pojazdów, oczyszczenie gruntu podłoa - deskowania, wykonanie rusztowania i deskowania wg ww. Projektu zaakceptowanego przez Inspektora Nadzoru, przygotowanie mieszanki betonowej, ułoenie mieszanki betonowej w nawilonym deskowaniu wraz z zagszczeniem, pielgnacja betonu, rozebranie deskowania i rusztowania, usunicie materiałów rozbiórkowych poza pas drogowy, wykonanie niezbdnych bada laboratoryjnych i pomiarów wymaganych w Specyfikacji. Wykonanie i monta uzbrojenia uwzgldniony jest oddzielnie. Cena uwzgldnia równie odpady i ubytki materiałowe. 10. PRZEPISY ZWI ZANE PN-S-10040:1999 PN-S Obiekty mostowe. Konstrukcje betonowe, elbetowe i sprone. Wymagania i badania. Obiekty mostowe. Konstrukcje betonowe, elbetowe i sprone. Projektowanie. str. 78

81 PN-B Antykorozyjne zabezpieczenie w budownictwie. Konstrukcje betonowe i elbetowe. Klasyfikacje i okre lenie rodowisk. PN-B Antykorozyjne zabezpieczenie w budownictwie. Konstrukcje betonowe i elbetowe. Ogólne zasady ochrony. PN-EN 10021:1997 Ogólne techniczne warunki dostaw stali i wyrobów stalowych. PN-EN :2005 (U) Wyroby walcowane na gorco ze stali konstrukcyjnych. Cz 1: Ogólne warunki techniczne dostawy PN-EN :2005 (U) Wyroby walcowane na gorco ze stali konstrukcyjnych. Cz 2: Warunki techniczne dostawy stali konstrukcyjnych niestopowych PN-M-48090:1996 Rusztowania stalowe z elementów składanych do budowy mostów. Wymagania i badania przy odbiorze zmontowanych rusztowa. PN-D Drewno wielkowymiarowe iglaste. Wspólne wymagania i badania. PN-D Tarcica iglasta ogólnego przeznaczenia. PN-D Tarcica li ciasta ogólnego przeznaczenia. PN-D-97005/01 Sklejka. Podział, terminologia oraz pomiar wad. PN-D-97005/19 Sklejka. Sklejka do deskowa. Wymagania i badania. PN-B Domieszki do betonu. Domieszki uszczelniajce. Wymagania i badania oddziaływania na beton. PN-B Domieszki do betonu. Domieszki uplastyczniajce i upłynniajce. Wymagania i badania oddziaływania na beton. PN-B Domieszki do betonu. Domieszki kompleksowe. Wymagania i badania oddziaływania na beton. PN-EN 934-2:1999 Domieszki do betonu, zaprawy i zaczynu - Domieszki do betonu. Definicje i wymagania PN-88/B Beton zwykły. PN-EN 206-1:2003 Beton. Cz 1: Wymagania wła ciwo ci, produkcja i zgodno. PN-63/B Roboty betonowe i elbetowe. Wymagania techniczne PN-EN :2001 Badania mieszanki betonowej. Cz 1: Pobieranie próbek PN-EN :2001 Badania mieszanki betonowej. Cz 2: Badanie konsystencji metod opadu stoka PN-EN :2001 Badania mieszanki betonowej. Cz 3: Badanie konsystencji metod Vebe PN-EN :2001 Badania mieszanki betonowej. Cz 4: Badanie konsystencji metod oznaczania stopnia zagszczalno ci PN-EN :2001 Badania betonu. Cz 1: Kształt, wymiary i inne wymagania dotyczce próbek do badania i form PN-EN :2001/AC:2004 PN-EN :2001 Badania betonu.. Cz 2: Wykonywanie i pielgnacja próbek do bada wytrzymało ciowych. PN-EN :2002 Badania betonu. Cz 3: Wytrzymało na ciskanie próbek do badania. PN-EN :2001 Badania betonu. Cz 7: Gsto betonu PN-EN :2001/AC:2004 PN-EN :2001 Badania betonu w konstrukcjach. Cz 1: Odwierty rdzeniowe. Wycinanie, ocena i badanie wytrzymało ci na ciskanie PN-EN :2002 Badania betonu w konstrukcjach. Cz 2: Badanie nieniszczce. Oznaczanie liczby odbicia PN-EN :2002/Ap1:2004 PN-EN 196-1:1996 Metody badania cementu. Oznaczanie wytrzymało ci. PN-EN 196-2:1996 Metody badania cementu. Analiza chemiczna cementu. PN-EN 196-3:1996 Metody badania cementu. Oznaczanie czasu wizania i stało ci objto ci PN-EN :1996 Metody badania cementu. Oznaczanie zawarto ci chlorków, dwutlenku wgla i alkaliów w cemencie PN-EN /Ak:1996 Metody badania cementu. Oznaczanie zawarto ci chlorków, dwutlenku wgla i alkaliów w cemencie; uzupełnienie krajowe dotyczce aparatury do oznaczania CO 2 PN-EN 197-1:2002 Cement. Skład, wymagania i kryteria zgodno ci dotyczce cementów powszechnego uytku PN-EN 197-2:2002 Cement. Ocena zgodno ci PN-B Kruszywa mineralne do betonu. PN-EN 12620:2004 Kruszywa do betonu. PN-89/B-06714/01 Kruszywa mineralne. Badania. Podział, terminologia. PN-76/B-06714/12 Kruszywa mineralne. Badania. Oznaczanie zawarto ci zanieczyszcze obcych. PN-78/B-06714/13 Kruszywa mineralne. Badania. Oznaczanie zawarto ci pyłów mineralnych. PN-91/B-06714/15 PN-EN 933-1:2000 Kruszywa mineralne. Badania. Oznaczanie składu ziarnowego. Badania geometrycznych wła ciwo ci kruszyw. Oznaczanie składu ziarnowego. Metoda przesiewania. str. 79

82 PN-78/B-06714/16 PN-EN 933-4:2001 PN-EN 933-8:2001 PN-77/B-06714/17 PN-EN :2002 PN-77/B-06714/18 PN-EN :2002 PN-78/B-06714/19 PN-EN :2001 PN-78/B-06714/20 PN-EN :2001 PN-78/B-06714/26 PN-EN :2000 PN-91/B-06714/34 PN-88/B-06714/48 PN-B PN-EN :2004 PN-B-11112:1996 PN-B-11112:1996/A1:2001 Kruszywa mineralne. Badania. Oznaczanie kształtu ziaren. Badania geometrycznych wła ciwo ci kruszyw. Cz 4: Oznaczanie kształtu ziaren. Wskanik kształtu Badania geometrycznych wła ciwo ci kruszyw - Cz 8: Ocena zawarto ci drobnych czstek -- Badanie wskanika piaskowego Kruszywa mineralne. Badania. Oznaczanie wilgotno ci. Badania mechanicznych i fizycznych wła ciwo ci kruszyw. Oznaczanie zawarto ci wody przez suszenie w suszarce z wentylacj Kruszywa mineralne. Badania. Oznaczanie nasikliwo ci. Badania mechanicznych i fizycznych wła ciwo ci kruszyw. Oznaczanie gsto ci ziaren i nasikliwo ci. Kruszywa mineralne. Badania. Oznaczanie mrozoodporno ci metod bezpo redni. Badania wła ciwo ci cieplnych i odporno ci kruszyw na działanie czynników atmosferycznych. Oznaczanie mrozoodporno ci. Kruszywa mineralne. Badania. Oznaczanie mrozoodporno ci metod krystalizacji Badania wła ciwo ci cieplnych i odporno ci kruszyw na działanie czynników atmosferycznych. Badanie w siarczanie magnezu Kruszywa mineralne. Badania. Oznaczanie zawarto ci zanieczyszcze organicznych. Badania chemicznych wła ciwo ci kruszyw. Analiza chemiczna. Kruszywa mineralne. Badania. Oznaczenie reaktywno ci alkalicznej. Kruszywa mineralne. Badania. Oznaczanie zanieczyszcze w postaci grudek gliny. Materiały budowlane. Woda do betonów i zapraw. Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatno ci wody zarobowej do betonu, w tym wody odzyskanej Kruszywa mineralne. Kruszywa kamienne łamane do nawierzchni drogowych. Kruszywa mineralne. Kruszywa kamienne łamane do nawierzchni drogowych (Zmiana Az1). ROZPORZDZENIE MINISTRA TRANSPORTU I GOSPODARKI MORSKIEJ z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiada drogowe obiekty inynierskie i ich usytuowanie. (Dz. U. Nr 63 poz z dnia r.) UWAGA: Normy wpisane kursyw s normami wycofanymi lub zastpionymi przez PKN. Ze wzgldu na brak kompleksowego podej cia do norm dotyczcych badania betonu i jego składników oraz moliwo ci narzdziowych laboratoriów wg nowych norm z serii PN-EN w niniejszej ST przedstawiono metody badania wg starych norm PN (wycofanych lub zastpionych). Inspektor Nadzoru moe zada posługiwania si nowymi normami serii PN-EN. Wymaga to moe w niektórych przypadkach innej metodologii bada. str. 80

83 M BETON KLASY B WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wyprodukowania i odbioru betonu klasy B15 oraz robót betonowych z tego betonu zwizanych z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST maj zastosowanie przy wyprodukowaniu i wbudowaniu betonu klasy B15 i obejmuj swoim zakresem wykonanie podłoa pod: - ławy fundamentowe obiektu z stalowych blach falistych, - ławy fundamentowe cianek czołowych obiektu, - fundamenty cianek oporu stoka, - cieki skarpowe i schody skarpowe, 1.4. Okre lenia podstawowe. Okre lenia podane w niniejszej SST s zgodne z obowizujcymi normami i SST D-M "Wymagania ogólne", pkt Ogólne wymagania dotyczce robót. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne", pkt Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow, SST i poleceniami Inspektor Nadzoru. 2. MATERIAŁY Warunki ogólne stosowania materiałów. Warunki ogólne stosowania materiałów podano w SST D-M "Wymagania ogółne", pkt. 2. Dla betonów przeznaczonych do wbudowania w obiekty mostowe obowizuj, niezalenie od polskich norm, "Wymagania i zalecenia dotyczce wykonywania betonów do konstrukcji mostowych" wydane przez Generaln Dyrekcj Dróg Publicznych w 1990 roku. W dalszej cz ci niniejszej SST wymagania te zwane s skrótowo "Wymaganiami GDDP" Składniki mieszanki betonowej Cement. Do wytwarzania mieszanek betonowych klasy B15 naley stosowa cement portlandzki marki Wymagania dotyczce wła ciwo ci cementu, magazynowania, okresu składowania według SST M i PN-88/B Kruszywo. Do wytwarzania mieszanek betonowych klasy i B15 naley stosowa kruszywo mineralne odpowiadajce wymaganiom normy PN-86/B-06712, z tym, e marka kruszywa nie powinna by nisza ni klasa betonu. Ponadto zgodnie z "Wymaganiami GDDP" kruszywo powinno odpowiada wymaganiom w SST M pkt Woda zarobowa do betonu. Woda powinna odpowiada wymaganiom normy PN-88/B Domieszki i dodatki do betonu. Domieszki i dodatki do betonu według SST M pkt Skład mieszanki betonowej. Skład mieszanki betonowej powinien by ustalony zgodnie z norm PN-88/B oraz zgodnie z "Wymaganiami GDDP" Wymagania wła ciwo ci betonu. str. 81

84 Wymagania dla betonu zgodne z SST M pkt SPRZT. Ogólne warunki stosowania sprztu według SST M pkt TRANSPORT. Ogólne warunki transportu według SST M pkt WYKONANIE ROBÓT Ogólne warunki wykonania robót. Ogólne warunki wykonania robót podano w SST D-M "Wymagania ogólne", pkt Roboty betonowe. Roboty betonowe według SST M pkt 5. Beton klasy B15 wykorzystany bdzie jako podłoe pod ławy fundamentowe obiektu z stalowych blach falistych, ławy fundamentowe cianek czołowych obiektu, fundamenty cianek oporu stoka, cieki skarpowe i schody skarpowe. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jako ci robót. Ogólne zasady kontroli jako ci robót według SST M pkt 6. Naley wykona tylko badania wytrzymało ci na ciskanie. 7. OBMIAR ROBÓT. Jednostk obmiaru jest 1 m3 wbudowanego betonu na podstawie Dokumentacji Technicznej i pomiaru w terenie. 8. ODBIÓR ROBÓT. Ogólne zasady odbioru robót według SST M , pkt PŁATNO. Ogólne zasady płatno ci podano w SST D-M "Wymagania ogólne". Zasady płatno ci według SST M , pkt. 9. Płatno za 1 m3 naley przyjmowa zgodnie z obmiarem i ocen jako ci wykonanych robót na podstawie wyników pomiarów i bada laboratoryjnych. Cena jednostkowa uwzgldnia zakup i dostarczenie niezbdnych czynników produkcji, przygotowanie, transport i ułoenie mieszanki betonowej z zagszczeniem i pielgnacj, oczyszczenie stanowiska pracy, usunicie bdcych własno ci Wykonawcy materiałów rozbiórkowych poza pas drogowy. 10. PRZEPISY ZWI ZANE. Przepisy zwizane według SST M , pkt 10. str. 82

85 M WYKONANIE I MONTA KONSTRUKCJI STALOWYCH 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST jest opis robót, obejmujcy wymagania oraz zasady kontroli jako ci materiałów i procesów produkcyjnych zwizanych z wykonaniem konstrukcji stalowej i jej montaem w zwizku z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Niniejsza SST dotyczy: - wykonania mocowania pod blach falist z ceowników C160 z osadzeniem w ławie fundamentowej, mocowanego do podłoa za pomoc kotew ( wsów ) wbetonowanych w fundament. Pozycja obejmuje równie pokrycie ceowników powłokami antykorozyjnymi (ocynk ogniowy gr. min. 85 m) Okre lenia podstawowe. Okre lenia podane w niniejszej SST s zgodne z obowizujcymi polskimi normami i z definicjami podanymi w SST D-M "Wymagania ogólne" Ogólne wymagania dotyczce robót. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z dokumentacj projektow, SST i poleceniami Inyniera. 2. MATERIAŁY. 2.1 Gatunki stali konstrukcyjnej: Konstrukcj oparcia blachy falistej stanowi zabezpieczone antykorozyjnie poprzez ocynk ogniowy gr. 85 m ceowniki C160mm ( St3S ) z wsami ze stali ebrowanej BSt500S fi 14mm. Na nowe elementy stalowe, stosowa mona wyłcznie materiały, których dostawcy posiadaj wiadectwa Dopuszczenia. Wyjtkowo mona stosowa materiały, dla których Instytut Badawczy Dróg i Mostów wydał Tymczasowe wiadectwo Dopuszczenia. W tym przypadku uycie materiału musi si odbywa zgodnie z warunkami okre lonymi przez IBDiM w Tymczasowym wiadectwie Materiały spawalnicze. Do spawania wsów do ceownika mog by uywane elektrody rutylowe o symbolu ER i rednicy nie mniejszej ni 3,25 mm. Parametry elektrod powinny by zgodne z wymaganiami norm PN-74/M i PN-88/M Elektrody naley przechowywa w suchych i ogrzewanych pomieszczeniach Materiały do antykorozyjnego zabezpieczenia. Ceownik z wsami bd zabezpieczone antykorozyjnie poprzez cynkowanie ogniowe w wyspecjalizowanym zakładzie, przez co nie jest wymagane zabezpieczenie ich na placu budowy. Stal przed cynkowaniem naley: - oczy ci z ewentualnych ogniw korozji, - odtłu ci. Naley zwróci uwag na to, aby nie uszkodzi powłoki cynkowej podczas montau ceowników. Ubytki powłoki cynkowej naley naprawi przez cynkowanie elektrolityczne lub natryskowe wzgldnie sposobem zapewniajcym nie mniejsz trwało antykorozyjn. Grubo powłoki cynkowej nie powinna by mniejsza ni 85 µm. str. 83

86 3. SPRZT. Potrzebny sprzt do wykonania ceowników: - gitarka, - spawarka elektryczna lub spalinowa, - zestaw spawalniczy do cicia stali. 4. TRANSPORT. Transport ceowników stalowych moe si odbywa dowolnymi rodkami transportu. Elementy te nie powinny wystawa poza gabaryt rodka transportu. Załadunek, transport, rozładunek i składowanie ktowników powinno odbywa si tak, aby zachowa ich dobry stan techniczny i nie uszkodzi powierzchni cynkowej. Elementy uszkodzone naley naprawi lub wymieni. 5. WYKONANIE ROBÓT. Kolejno wykonywania robót: Ceowniki naley osadzi w ławie fundamentowej przed jej zabetonowaniem. Ceowniki powinny by tak ustawione, aby ich górna powierzchnia była zlicowana z górn powierzchni ławy. Powierzchnia ocynkowana nie wymaga dodatkowego zabezpieczenia antykorozyjnego. Ceowniki naley zabetonowa wraz z ław fundamentow tak aby jego koce wychodziły po 10cm za powierzchni zewntrzn cianek czołowych (blach stalowych falistych obiektu. 6. KONTROLA JAKOCI ROBÓT. Odbiorowi podlegaj: - przyspawanie wsów do ktownika, - wykonanie powłoki antykorozyjnej, - zamocowanie i ustawienie ktowników. 7. OBMIAR ROBÓT. Jednostk obmiaru jest 1kg ocynkowanego i zamocowanego na obiekcie ceownika o parametrach okre lonych w projekcie technicznym i w SST. 8. ODBIÓR ROBÓT. Na podstawie wyników odbiorów wg pkt 6 naley sporzdzi protokół odbioru kocowego robót. Jeeli wszystkie odbiory dały wyniki dodatnie, wykonane zamocowanie ktownika naley uzna za zgodne z SST. Jeeli cho jedno badanie dało wynik ujemny, wykonane roboty naley uzna za niezgodne z wymaganiami kontraktu. W takiej sytuacji Wykonawca obowizany jest doprowadzi roboty do zgodno ci z SST i przedstawi je do ponownego odbioru. 9. PŁATNO. Cena jednostkowa za 1 kg ceownika z wsami uwzgldnia: - wykonanie ceowników z wsami, - wykonanie powłoki cynkowej, - oznakowanie strefy robót, - dostarczenie na miejsce wbudowania i monta ceowników, - oczyszczenie miejsca robót po zakoczeniu prac. 10. PRZEPISY ZWI ZANE. 1. PN-89/S Obiekty mostowe. Konstrukcje stalowe. Wymagania i badania. 2. PN-85/S Obiekty mostowe. Obcienia. 3. PN-82/S Obiekty mostowe. Obcienia. 4. PN-87/M Struktura geometryczna powierzchni. Chropowato powierzchni. Warto ci liczbowe parametrów. str. 84

87 M IZOLACJA Z ROSTWORÓW ASFALTOWYCH NA ZIMNO 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru izolacji cienkich ( przez trzykrotne smarowanie roztworem asfaltowym ), w ramach przebudowy mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST maj zastosowanie przy wykonaniu wszystkich czynno ci zwizanych z izolowaniem powierzchni betonowych stykajcych si z gruntem, przez trzykrotne posmarowanie roztworami asfaltowymi na zimno ( R + 2 P): - powierzchniach ław fundamentowych pod konstrukcj stalow z blach falistych, - powierzchniach ław fundamentowych cianki czołowe, - powierzchnie fundamentów oporu stoków Okre lenia podstawowe. Okre lenia podstawowe podane w niniejszej SST s zgodne z obowizujcymi polskimi normami i SST D- M "Wymagania ogólne" Ogólne wymagania dotyczce robót. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne", pkt. 1. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow, SST i poleceniami Inspektor Nadzoru. 2. MATERIAŁY Warunki ogólne stosowania materiałów. Warunki ogólne stosowania materiałów podano w SST D-M "Wymagania ogólne", pkt Stosowane materiały. Do wykonania izolacji powinny by uyte nastpujce materiały: a). rzadki ( R ) roztwór plastyfikowanych asfaltów ponaftowych w rozpuszczalnikach. Działanie polega na przenikaniu w pory betonu, uszczelnianiu powierzchni, wizaniu pozostałych pyłów oraz na stwarzaniu warunków przyczepno ci warstw izolacyjnych do podłoa. Nie jest odporny na działanie rozpuszczalników organicznych oraz temperatury powyej 60 o C. Nie naley stosowa na mokrych i przemroonych powierzchniach. Rozprowadza si na zimno, bez podgrzewania, na podłou oczyszczonym z pyłów, w temperaturze powyej + 5 o C. Zuycie 0.3 do 0.45 kg/m2 powierzchni. Materiał łatwopalny. b). półgsty ( P ) roztwór produkowany z asfaltów ponaftowych, plastyfikowanych olejami i rozcieczanych rozpuszczalnikami organicznymi. Rozprowadzany na podłou zagruntowanym tworzy po wyschniciu silnie przylegajc powłok asfaltow o duej plastyczno ci. Powłoka ta wykazuje odporno na działanie wód agresywnych o słabych steniach. Nie jest odporny na działanie rozpuszczalników organicznych oraz temperatury powyej + 60 o C. Rozprowadza si na zimno cienk warstw na zagruntowanym podłou. Roboty naley prowadzi w temperaturze powyej +5 o C. Przy jednokrotnym smarowaniu powierzchni zuycie 0, 8 do 1,0 kg/m2. Materiał łatwopalny. Dostarczane na budow gotowe roztwory R lub P nie mog by rozcieczane rozpuszczalnikami ani mieszane z innymi materiałami izolacyjnymi. Materiały R i P dostarczane s w beczkach blaszanych. Unika otwartego ognia w promieniu 20 metrów od miejsca pracy lub składowania materiałów. 3. SPRZT Ogólne warunki stosowania sprztu. Ogólne warunki stosowania sprztu podano w SST D-M "Wymagania ogólne", pkt. 3. Jakikolwiek sprzt, maszyny i urzdzenia nie gwarantujce zachowania wymaga jako ciowych robót zostan przez Inspektor Nadzoru zdyskwalifikowane i niedopuszczone do robót. Roboty mog by wykonywane rcznie lub str. 85

88 mechanicznie. Roboty mona wykona przy uyciu dowolnego sprztu zaakceptowanego przez Inspektor Nadzoru. 4. TRANSPORT Ogólne warunki transportu. Ogólne warunki transportu podano w SST D-M "Wymagania ogólne", pkt 4. Materiały mog by przewoone dowolnymi rodkami transportu. Naley je umie ci równomiernie na całej powierzchni ładunkowej i zabezpieczy przed przesuwaniem lub spadaniem. 5. WYKONANIE ROBÓT Ogólne warunki wykonania robót. Ogólne warunki wykonania robót podano w SST D-M "Wymagania ogólne", pkt Podłoe pod izolacj. Powierzchnie izolowane powinny by równe, czyste, odtłuszczone i odpylone. Wypukło ci i zagłbienia na powierzchni podkładu nie powinny by wiksze ni 2 mm. Pknicia na powierzchni podkładu o szeroko ci wikszej ni 2 mm naley zaszpachlowa kitem asfaltowym Warunki układania izolacji. Przed przystpieniem do robót izolacyjnych naley obniy poziom wody gruntowej co najmniej o 30 cm poniej układanej warstwy izolacji i zapewni utrzymanie tego poziomu w czasie trwania robót. Izolacj naley wykonywa w czasie bezdeszczowej pogody przy temperaturze otoczenia nie niszej ni + 5 o C. Gruntowanie podłoa naley wykona przez jednokrotne powleczenie roztworem R. Wła ciw izolacj stanowi 2 warstwy abizolu P połoone na zagruntowan powierzchni. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jako ci robót. Ogólne zasady kontroli jako ci robót podano w SST D-M "Wymagania ogólne", pkt. 6. W trakcie wykonywania robót oraz po ich zakoczeniu naley dokona kontroli zgodnie z norm PN-69/B-10200, zwracajc szczególn uwag na: - sprawdzenie równo ci powierzchni podkładu, - sprawdzenie poprawno ci układania warstw. Kada warstwa izolacji powinna stanowi jednolit, czyst powłok przylegajc do powierzchni zagruntowanego podłoa, - kontrola ilo ci ułoonych warstw i uzyskanie odpowiedniej sumarycznej grubo ci izolacji. 7. OBMIAR ROBÓT. Jednostk obmiarow jest 1 m 2 izolacji połoonej na izolowanych powierzchniach, wykonanej zgodnie z dokumentacj techniczn. 8. ODBIÓR ROBÓT. Ogólne zasady odbioru robót podano w SST D-M "Wymagania ogólne". Roboty objte niniejsz SST podlegaj odbiorowi robót zanikajcych i ulegajcych zakryciu, który jest dokonywany na podstawie wyników pomiarów, bada i oceny wizualnej. Odbiorowi podlegaj: - przygotowanie powierzchni podłoa pod izolacj, - warstwa R lub P, - kocowy odbiór wykonanej izolacji. 9. PŁATNO. Płatno za trzykrotne smarowanie roztworem R i P 1 m 2 powierzchni izolowanej naley przyjmowa zgodnie z obmiarem i ocen jako ci wykonanych robót na podstawie wyników pomiarów, bada i oceny wizualnej. Cena jednostkowa uwzgldnia dostarczenie materiałów, oczyszczenie i zagruntowanie powierzchni betonowej, ułoenie poszczególnych warstw z zapewnieniem szczelno ci połcze poszczególnych warstw midzy sob. Cena uwzgldnia równie odpady i ubytki materiałowe oraz oczyszczenie miejsca pracy. 10. PRZEPISY ZWI ZANE. 1. PN-69/B Izolacje bitumiczne. Wymagania i badania przy odbiorze. 2. PN-74/B Roztwór asfaltowy do gruntowania. 3. BN-68/ Asfaltowe emulsje kationowe do izolacji przeciwwilgociowych. str. 86

89 M IZOLACJA PRZECIWWODNA NAD KONSTRUKCJ STALOW MOSTU 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru izolacji przeciwwodnej nad konstrukcj stalow mostu z geomembrany przekładanej geowłóknin w ramach przebudowy mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST obejmuj wszystkie czynno ci umoliwiajce i majce na celu wykonanie warstwy izolacyjnej, ochronnej i drenaowej z geomembrany wytłaczanej PE-HD zespolonej z geotkanin polipropylenow PP instalowan nad obiektem mostowym Okre lenia podstawowe. Okre lenia podstawowe podane w niniejszej SST s zgodne z obowizujcymi polskimi normami i SST D-M "Wymagania ogólne". GEOMEMBRANA wyrób hydroizolacyjny, ochronny i drenaowy, rolowany z wytłaczanego polietylenu wysokiej gsto ci PE-HD, o kształcie wytłocze zblionym do spłaszczonych półkul, łczony na podwójny mechaniczny zamek zatrzaskowy, zespolony na całej powierzchni z geotkanin polipropylenow PP. SAMOPRZYLEPNA TAMA ELASTOMEROBITUMICZNA ta ma polietylenowa z warstw kleju elastomerobitumicznego o duej przyczepno ci do polietylenu. Ł CZNIKI MECHANICZNE Z PODKŁADKAMI - łczniki do mechanicznego mocowania geomembrany do podłoa betonowego z podkładkami w kształcie zblionym do kształtu wytłocze geomembrany Ogólne wymagania dotyczce robót. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne", pkt. 1. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow, SST i poleceniami Inyniera. 2. MATERIAŁY Warunki ogólne stosowania materiałów. Warunki ogólne stosowania materiałów podano w SST D-M "Wymagania ogólne", pkt Stosowane materiały. Do wykonania robót w zakresie okre lonym punktem 1.3. przewiduje si zastosowanie nastpujcych materiałów: Geomembrana. Wybór konkretnego materiału do wykonania warstwy uszczelniajco-wzmacniajcej podłoe gruntowe dokonany zostanie przez Inyniera spo ród przedstawionych przez Wykonawc wyrobów. Zastosowany materiał powinien posiada aktualn Aprobat Techniczn IBDiM uwzgldniajc moliwo zastosowania danego materiału do prac okre lonych punktem 1.3. Wyrób powinien by wykonany z folii z polietylenu wysokiej gsto ci z wytłoczeniami w kształcie zblionym do spłaszczonych półkul o rednicy około 17 mm i wysoko ci 8 mm. Wzdłu rolek wyrobu powinny wystpowa dwa rzdy wytłocze w kształcie walców pełnicych rol zamka zaciskowego. Wymagane wła ciwo ci fizyko-mechaniczne geomembran podano w Tabeli nr 1. Tabela nr 1. Lp. Wła ciwo ci Jednostka Wymagania miary Badanie według 1 Masa powierzchniowa g/m PN-ISO9864 : Grubo przy nacisku : PN-ISO 9863:1994 str. 87

90 - 2 kpa mm Wytrzymało na rozciganie : wzdłu pasma kn/m > 7 wszerz pasma kn/m 6 Wzgldne wydłuenie przy rozerwaniu : % 34 wzdłu pasma % 28 wszerz pasma Wytrzymało na przebijanie w warunkach badania CBR N 800 DIN Pr PN-ISO :1993 Pr PN-ISO :1993 Geomembrana powinna by zespolona z geotkanin polipropylenow o gramaturze 100 g/m Samoprzylepna ta ma elastomerobitumiczna do uszczelniania połcze poza zamkami mechanicznymi Łczniki mechaniczne z podkładkami. 3. SPRZT Ogólne warunki stosowania sprztu. Ogólne warunki stosowania sprztu podano w SST D-M "Wymagania ogólne", pkt. 3. Do instalacji geomembrany naley stosowa: nó z wymiennym ostrzem, gumowy młotek, urzdzenie do umieszczania łczników mechanicznych. 4. TRANSPORT I SKŁADOWANIE Ogólne warunki transportu. Ogólne warunki transportu podano w SST D-M "Wymagania ogólne", pkt 4. Rolki geomembrany naley przewozi w pozycji pionowej na paletach, zabezpieczone foli termokurczliw. Naley korzysta z krytych rodków transportu. Geomembrany ustawiamy równomiernie na całej powierzchni załadunkowej w sposób zabezpieczajcy je przed moliwo ci przesuwania si rolek w czasie transportu. Samoprzylepne ta my elastomerobitumiczne przewozi si krytymi rodkami transportu zabezpieczone przed uszkodzeniem mechanicznym i zabrudzeniem. W przypadku konieczno ci długotrwałego przechowywania, geomembrany i samoprzylepne ta my elastomerobitumiczne powinny by zabezpieczone przed działaniem promieni ultrafioletowych. Wyroby naley przechowywa w suchych i zamknitych pomieszczeniach. Ta my elastomerobitumiczne naley przechowywa w temperaturze od +5 C do +40 C, w odległo ci minimum 1 m od ródeł ciepła (chroni przed nagrzaniem). Rolki geomembrany powinny by składowane w pozycji pionowej. 5. WYKONANIE ROBÓT Ogólne warunki wykonania robót. Ogólne warunki wykonania robót podano w SST D-M "Wymagania ogólne", pkt Wykonawca przedstawi Inynierowi do akceptacji projekt organizacji i harmonogram robót uwzgldniajcy wszystkie warunki w jakich bdzie wykonywana warstwa uszczelniajco-wzmacniajca Zakres wykonywanych robót przy wykonywaniu warstwy uszczelniajco-wzmacniajcej Warunki układania warstwy uszczelniajco-wzmacniajcej. Układanie geomembrany powinno odbywa si w temperaturze otoczenia powyej 5 C. Temperatura podłoa nie powinna przekracza 40 C. Niedopuszczalne jest prowadzenie robót podczas opadów deszczu i niegu. W przypadku wystpowania silnego wiatru zalecane jest układanie geomembrany tylko na osłonitej powierzchni Przygotowanie podłoa pod izolacj. Geomembrany instalujemy na odpowiednio dojrzałym podłou betonowym zdolnym utrzyma ciar geomembrany przenoszony przez łczniki mechaniczne Ułoenie geomembrany. Geomembrany układamy wytłoczeniami na zewntrz izolowanej powierzchni. Do podłoa przytwierdzamy je za pomoc łczników mechanicznych ze specjalnie ukształtowanymi podkładkami. Poszczególne arkusze łczone s na zamek mechaniczny złoony z dwóch rzdów wytłocze zbijanych ze sob za pomoc młotka gumowego. Jeeli w trakcie prac montaowych pomidzy zakłady dostanie si piasek, kurz itp. to, zabrudzenia te naley usun szczotk z mikkim włosiem. str. 88

91 Połczenia poza zamkami mechanicznymi wykonujemy na zakład szeroko ci: 40 cm przy połczeniach prostopadłych do rzdów wytłocze zamków mechanicznych, 40 cm przy połczeniach równoległych do rzdów wytłocze zamków mechanicznych, 50 cm w pozostałych wypadkach. Zakłady te uszczelniamy samoprzylepn ta m elastomerobitumiczn o szeroko ci 20 cm. Przej cia rur, urzdze obcych itp. przez powierzchni geomembrany uszczelniamy samoprzylepn ta m elastomerobitumiczn. Rozdarcia i przebicia które, mog powsta podczas układania geomembrany uszczelniamy samoprzylepn ta m elastomerobitumiczn. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jako ci robót. Ogólne zasady kontroli jako ci robót podano w SST D-M "Wymagania ogólne", pkt Badania geomembrany Sprawdzenie wygldu zewntrznego i szeroko ci pasm. Sprawdzenie wygldu zewntrznego polega na wizualnej ocenie równomierno ci rozłoenia masy w geomembranie, równomierno ci struktury, kształtu i wysoko ci wytłocze. Arkusze wyrobu powinny by bez dziur i rozdar. Pomiaru wytłocze w kształcie spłaszczonych półkul naley dokonywa z dokładno ci do 0,5 mm w dwóch miejscach rolki oddalonych od siebie co najmniej o 2 m. Szeroko pasma naley okre li przez pomiar z dokładno ci do 1 cm wykonywany co 2 mb rozwinitej rolki geomembrany. Pomiaru dokonujemy na jednej rolce z danej partii oznaczonej tym samym kodem produkcyjnym Odbiory robót ulegajcych zakryciu Przygotowanie powierzchni do ułoenia geomembrany. Podłoe powinno spełnia wymogi zawarte w punkcie niniejszej specyfikacji Sprawdzenie prawidłowo ci ułoenia geomembrany. Naley sprawdzi: stan powierzchni warstwy uszczelniajco-wzmacniajcej; zainstalowana geomembrana nie powinna mie uszkodze mechanicznych, prawidłowo mechanicznego przymocowania geomembrany do podłoa łczniki powinny by umiejscowione w sposób gwarantujcy dobre przymocowanie geomembrany do podłoa, prawidłowo połcze w zamkach mechanicznych wytłoczenia zamków mechanicznych łczonych arkuszy powinny by dobrze zaci nite, prawidłowo połcze poza zamkami mechanicznymi szeroko zakładów nie powinna by mniejsza ni okre laj to wymogi zawarte w punkcie niniejszej specyfikacji, samoprzylepna ta ma elastomerobitumiczna powinna równomiernie przylega do powierzchni łczonych arkuszy Dokumentowanie wyników pomiarów i bada. 7. OBMIAR ROBÓT. Ogólne zasady obmiaru robót podano w SST D-M "Wymagania ogólne". Jednostk obmiarow jest 1 m 2, wykonanej warstwy uszczelniajco - wzmacniajce zgodnie z dokumentacj techniczn.. 8. ODBIÓR ROBÓT. Ogólne zasady odbioru robót podano w SST D-M "Wymagania ogólne". 9. PŁATNO. Ogólne zasady płatno ci robót podano w SST D-M "Wymagania ogólne". 10. PRZEPISY ZWI ZANE. brak. str. 89

92 M NAWIERZCHNIA Z YWIC EPOKSYDOWO-POLIURETANOWYCH 1. WSTP 1.1. Przedmiot ST Przedmiotem niniejszej ST s wymagania szczegółowe dotyczce wykonania i odbioru Robót zwizanych z wykonaniem nawierzchni epoksydowo-poliuretanowej na przebudowywanym mocie wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w pkt Zakres robót objtych ST Ustalenia zawarte w niniejszej ST maj zastosowanie przy wykonywaniu nawierzchni z materiałów nawierzchniowych na bazie ywic epoksydowych i poliuretanu wykonywanych na powierzchniach betonowych bez zastosowania izolacji. Zakres Robót obejmuje wykonanie nawierzchni gr. min. 5mm na powierzchni gzymsowej cianek czołowych Okre lenia podstawowe Okre lenia podane w niniejszej ST s zgodne z obowizujcymi normami oraz z okre leniami podanymi w ST DM Ogólne wymagania dotyczce Robót Ogólne wymagania podano w ST DM Wymagania ogólne. Wykonawca jest odpowiedzialny za jako wykonania oraz za zgodno z Dokumentacj Projektow, ST, normami oraz poleceniami Inspektora Nadzoru. 2. MATERIAŁY Ogólne wymagania dotyczce materiałów, ich pozyskiwania i składowania podano w ST D-M Wymagania ogólne pkt Nawierzchnia Materiał nawierzchniowy powinien by chemoutwardzalny na bazie ywicy epoksydowej i poliuretanu. Musi nadawa si do układania na powierzchniach z betonu. Materiał ten po utwardzeniu winien posiada nastpujce cechy: gsto około 1,2kg/dm3, graniczna odkształcalno powodujca pkanie ponad 25%, naprenie rozcigajce - ponad 6MPa, cieralno badana na tarczy Bõhmego 2,5 mm, wskanik ograniczenia chłonno ci wody 90%, mie odporno na wpływy atmosferyczne (deszcz, nieg, mróz, promieniowanie UV) odporno na działanie rodków odladzajcych, wła ciwo ci elastyczne w temperaturze od -20 do + 60 C przyczepno do podłoa betonowego: warto rednia 2,0 MPa, warto pojedynczego wyniku 1,5MPa. Jako wypełniacz naley stosowa suchy piasek kwarcowy o uziarnieniu 0,1 0,3 mm do warstwy szpachli i 0,4 0,7 mm do warstwy nawierzchni. Grubo warstwy nawierzchni powinna wynosi nie mniej ni 3,0 mm dla lekkiego ruchu pieszego i 5,0 mm dla intensywnego ruchu pieszego. Dobór materiału nawierzchniowego podlega uzgodnieniu z Inspektorem Nadzoru. Stosowa mona tylko taki materiał, dla którego Wykonawca przedstawi aktualn Aprobat Techniczn wydan przez IBDM, atest producenta oraz Karty Techniczne stosowanych materiałów. 3. SPRZT Ogólne wymagania dotyczce sprztu podano w ST D-M Wymagania ogólne pkt. 3. Stosowany sprzt powinien odpowiada warunkom okre lonym w instrukcji wykonania nawierzchni opracowanej przez producenta. Sprzt powinien by zaakceptowany przez Inspektora Nadzoru. 4. TRANSPORT Ogólne wymagania dotyczce transportu podano w ST D-M Wymagania ogólne pkt. 4. str. 90

93 Transport materiałów chemicznych w szczelnych, oryginalnych opakowaniach zabezpieczonych przed uszkodzeniem. 5. WYKONANIE ROBÓT Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne pkt Przygotowanie podłoa Powłoki izolacyjno-nawierzchniowe układa si na podłou betonowym pozbawionym mleczka cementowego, lunych niezwizanych składników, odpowiednio wytrzymałym, suchym, czystym, równym i gładkim. Usuwanie mleczka cementowego z powierzchni betonu naley wykona przez obróbk strumieniowo- ciern lub hydropiaskowanie. Oczyszczon powierzchni odpyla si odkurzaczem przemysłowym lub spronym powietrzem. Kryteria oceny jako ci podłoa betonowego s nastpujce : - wytrzymało na ciskanie równa co najmniej wytrzymało ci gwarantowanej betonu 30 MPa / dla konstrukcji nowych/ lub 25 MPa / dla konstrukcji odbudowywanych /, - wytrzymało na odrywanie wg normy PN-EN 1542:2000 nie mniej ni 2,0 MPa, - podłoe suche beton w stanie powietrzno suchym, bez ladów wilgoci i zaciemnie, o wilgotno ci < 4 %, (chyba e w systemie s materiały gruntujce na wilgotny lub wiey beton), - podłoe czyste powierzchnia wolna od lunych frakcji, pyłów, plam oleju, smarów i innych zanieczyszcze w ocenie wizualnej, - podłoe gładkie lokalne nierówno ci i zagłbienia powierzchni betonu nie przekraczaj ± 1,0 mm, - szorstko podłoa badana wypełnienia piaskiem nie powinna przekracza 1,0 mm. Nierówno ci podłoa przekraczajce podane warto ci dopuszczalne naley naprawia zaprawami PC lub PCC. Rysy wystpujce w podłou naley iniektowa. Podłoe po przygotowaniu podlega odbiorowi Inspektora Nadzoru z wpisem do dziennika budowy. W pierwszym etapie podłoe naley zagruntowa rodkami firmowymi na bazie ywic. Lepsz metod jest szpachlowanie podłoa ywic gruntujc z dodatkiem kruszywa kwarcowego 0,1 do 0,3 mm Przygotowanie materiału nawierzchniowego do układania Krótko przed rozpoczciem prac naley wymiesza, za pomoc mieszadła z napdem elektrycznym, składniki materiału nawierzchniowego. Wane jest cisłe przestrzeganie proporcji składników oraz czasu przydatno ci do stosowania. W przypadku ywic, do których dodaje si utwardzacze reakcja wizania rozpoczyna si natychmiast po wymieszaniu. W celu zwikszenia odporno ci na cieranie nawierzchni oraz nadania jej wła ciwo ci antypo lizgowych do wykonania powłok uywane s piaski kwarcowe (wymagania jak dla klasy 6-tej wg BN-80/ ). Piasek dozuje si porcjami podczas procesu mieszania lub posypuje ułoon warstw do jej wysycenia Wykonanie izolacjo-nawierzchni Roboty zwizane z wykonaniem izolacjo- nawierzchni powinny by wykonywane przez specjalistyczne firmy lub pod nadzorem przedstawiciela producenta. Naley bezwzgldnie przestrzega zalece technologicznych okre lonych przez wytwórc materiałów, zawartych w Kartach Technicznych. Ma to decydujcy wpływ na trwało wykonanych powłok, a take na odporno korozyjn obiektu. Izolacjo- nawierzchnie z materiałów chemoutwardzalnych wykonywane s zwykle z trzech warstw : - warstwy gruntujcej nanoszonej pdzlem lub wałkiem malarskim lub warstwy szpachli nanoszonej pac stalow wcierajc w podłoe - warstwy podstawowej nanoszonej wałkiem malarskim, szpachl zbat lub gumow grac (warstw nanosi si jednorazowo w wyspecyfikowanej w projekcie grubo ci) - warstwy zamykajcej nanoszonej pdzlem lub wałkiem malarskim (warstwa zamykajca moe by jednocze nie warstw barwn) Zuycie ywicy do warstwy szpachli ok. 0,60 kg/m² i kruszywa o uziarnieniu 0,1 do 0,3 mm, 0,60 do 1,20 kg/m². Zuycie ywicy do warstw nawierzchniowych powinno wynosi minimum 0,80 kg/m²/mm, tak aby nie dopu ci do wykonywania warstwy z samego kruszywa. Dopuszczenie izolacjo nawierzchni do ruchu moe nastpi po całkowitym utwardzeniu. Podlewki pod bariery, barieroporcze, balustrady, słupy o wietleniowe i ekrany akustyczne naley przykry materiałem nawierzchniowym Warunki atmosferyczne wykonywania robót Prace zwizane z wykonywaniem izolacjo- nawierzchni naley wykonywa w sprzyjajcych warunkach atmosferycznych, przy dobrej i suchej pogodzie w temperaturach powyej 10ºC do 30ºC. Wilgotno wzgldna powietrza nie powinna przekracza 75%.Podłoe na którym jest układana izolacjo nawierzchnia powinno mie temperatur o 3ºC wysz od temperatury punktu rosy w danej temperaturze otoczenia. To zapobiega skraplaniu si pary wodnej na powierzchniach. Nie naley prowadzi prac w czasie silnego wiatru, opadów deszczu, bezpo rednio przed opadami lub przed okresem spadku temperatury poniej minimalnej sieciowania ywic. W przypadku konieczno ci wykonywania robót w niesprzyjajcych warunkach pogodowych, naley je wykonywa pod namiotami klimatyzowanymi w całym okresie układania ywic i ich dojrzewania. Naley bezwzgldnie przestrzega wymaga str. 91

94 producenta odno nie temperatury powietrza, podłoa oraz wilgotno ci powietrza i podłoa w czasie prowadzonych robót Warunki BHP Podczas pracy naley stosowa si do przepisów i wskazówek podawanych przez producenta. Nie wolno zblia si z otwartym ogniem ani prowadzi robót spawalniczych. UWAGA: Stosowane do wykonywania izolacjo - nawierzchni ywice chemoutwardzalne zawieraj czsto substancje lotne nieszkodliwe przy pracy na otwartym powietrzu, ale przy pracy pod namiotem mog gromadzi si w steniach powodujcych zatrucie pracowników. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jako ci Robót podano w ST D-M Wymagania ogólne pkt. 6. Mona stosowa tylko materiał na który uzyskano Aprobat Techniczn wydan przez IBDM oraz atest wytwórcy. Kontrol jako ci robót przeprowadza si na wszystkich etapach wykonawstwa i obejmuje ona: - kontrol jako ci materiałów - kontrol wykonywania robót i zuycia materiałów - badania wykonanej izolacjo nawierzchni i zgodno ci wykonanej powłoki z wymaganiami projektu, kartami technicznymi i specyfikacj techniczn 6.1. Kontrola jako ci materiałów Przed zastosowaniem materiałów sprawdzeniu podlega: - zgodno dostarczonego materiału z zamówieniem ( numer produktu ), - stan opakowa materiałów, - warunki przechowywania materiałów, - data produkcji i data przydatno ci do stosowania. Dodatkowo po otwarciu pojemników ocenia si wygld materiałów. Na danie inwestora wykonawca powinien przedstawi aktualne wyniki bada materiałów wykonywanych w ramach nadzoru wewntrznego przez producenta Kontrola wykonywania robót i zuycia materiałów Podczas robót Wykonawca zobowizany jest prowadzi dzienne protokóły, w których podaje si informacje o warunkach atmosferycznych zgodnie z pkt.5.4 ST, stanie uywanych materiałów zgodnie z pkt.6.1 ST, parametrach technologicznych wbudowywanych materiałów oraz ich ilo ci. Kontrola wykonania robót obejmuje: - badanie przygotowania podłoa zgodnie z pkt.5.1 ST, potwierdzone wpisem do dziennika budowy, - kontrol wykonania warstwy gruntujcej na bazie ywic. Prawidłowo zagruntowana powierzchnia powinna by sucha i lekko błyszczca. Posypka piaskowa powinna by mocno przyklejona do ywicy i cz ciowo w ni wtopiona. Kontrola grubo ci układanej powłoki gruntujcej powinna by prowadzona na bieco przez sprawdzenie ilo ci zuytych materiałów. - kontrol wykonania izolacjo-nawierzchni ( warstwy podstawowej i zamykajcej ). Podczas wykonywania warstw naley sprawdzi zachowanie proporcji mieszania składników, zachowanie czasu mieszania, odstpów czasowych pomidzy układaniem kolejnych warstw, sposób wykonania i grubo nakładanej izolacjo- nawierzchni (przez kontrol zuycia materiału w kg/m²) i wygld zewntrzny powierzchni powłoki (jednorodny bez spłyni i sfałdowa o jednolitej barwie z równomiernie rozłoon mocno wklejon posypk uszorstniajc) Badania wykonanej izolacjo- nawierzchni i zgodno ci powłoki z wymaganiami Badania kontrolne obejmuj cały proces zabezpieczenia powierzchni od robót przygotowawczych przez etapy realizacji robót, a do bada kontrolnych. Po wykonaniu nawierzchni ocenie podlega : - wygld zabezpieczenia ( bez pcherzy, zarysowa, powierzchni otwartej lub uszkodzonej warstwie zamykajcej, bez smug, szwów roboczych i sfałdowa, posypka powinna by równomierna, mocno przyklejona do podłoa, barwa jednolita zgodna z wyspecyfikowan ), - równo nawierzchni ( mierzona łat długo ci 2,0m, dopuszczalny prze wit pod łat 1,0 mm), - grubo nawierzchni ( tolerancja w stosunku do projektu 0,5 mm, +1,0 mm), - przyczepno systemu do podłoa ( mierzona metod niszczc pull-off : warto rednia 2,0 MPa warto pojedynczego odczytu 1,5 MPa ) Badanie przyczepno ci do podłoa powinno by wykonane w dwóch polach losowo wybranych przez nadzór dla powierzchni < 1000m². Na kadym polu naley wykona badania w piciu punktach pomiarowych. Na obiektach wikszych naley doda jedno pole pomiarowe na kade 1000 m² powierzchni. Badanie wykonuje si metod odrywow metalowych krków o rednicy 50 mm naklejonych na powierzchni, mierzc sił zrywajc i warto przyczepno ci specjalnym aparatem. Po naklejeniu krka powłok nacina si na całej grubo ci do podłoa na gł.1,0 do 3,0 mm, koronk o rednicy równej rednicy krka. rednia warto przyczepno ci nie powinna by mniejsza od str. 92

95 wyspecyfikowanej. Protokół z bada jest załcznikiem do materiałów odbiorowych. Miejsca uszkodzone podczas bada naley naprawi przy uyciu tych samych materiałów, zachowujc wymagania techniczne odno nie ich stosowania. 7. OBMIAR ROBÓT Ogólne zasady obmiaru Robót podano w ST D-M Wymagania ogólne pkt. 7. Jednostk obmiaru jest 1m 2 (metr kwadratowy) powierzchni wykonanej nawierzchnio-izolacji o spoiwie epoksydowo poliuretanowym na gzymsach gr. min. 5mm. 8. ODBIÓR ROBÓT Ogólne zasady odbioru Robót podano w ST D-M Wymagania ogólne pkt. 8. Na podstawie wyników przeprowadzonych bada i kontroli naley sporzdzi protokoły odbioru Robót kocowych. Jeeli wszystkie badania i odbiory dały wyniki pozytywne, wykonane Roboty naley uzna za zgodne z wymaganiami. Jeeli cho jedno badanie lub odbiór dało wynik ujemny, wykonane Roboty naley uzna za niezgodne z wymaganiami ST. W takiej sytuacji Wykonawca obowizany jest doprowadzi Roboty do zgodno ci z ST i przedstawi je do ponownego odbioru. 9. PODSTAWA PŁATNOCI Ogólne ustalenia dotyczce podstawy płatno ci podano w ST-D-M "Wymagania ogólne" pkt. 9. Płatno ci podlega 1m² powierzchni wykonanej i odebranej izolacjo nawierzchni o grubo ci zgodnej z projektem. Cena jednostkowa uwzgldnia: - zakupy i koszty zakupu potrzebnych materiałów, - dostarczenie i koszty dostarczenia potrzebnych materiałów, - koszt zapewnienia niezbdnych czynników produkcji - przygotowanie podłoa, - wypełnienie szczelin kitem elastycznym, - ułoenie nawierzchni i jej pielgnacja, - oczyszczenie stanowiska pracy, - wykonanie bada i pomiarów. 10. PRZEPISY ZWI ZANE Katalog Detali Mostowych Generalna Dyrekcja Dróg Krajowych i Autostrad, 2002 r. str. 93

96 M USZCZELNIENIE STYKÓW MIDZY ELEMENTAMI KONSTRUKCJI 1. WSTP 1.1. Przedmiot SST Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru uszczelnie midzy elementami konstrukcji w ramach przebudowy mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych ST Roboty których dotyczy specyfikacja, obejmuj wszystkie czynno ci umoliwiajce i majce na celu wykonanie: - wypełnienie szczelin midzy ceownikiem stanowicym oparcie blachy falistej, a sam blach falist Okre lenia podstawowe Okre lenia stosowane w niniejszej SST s zgodne z obowizujcymi odpowiednimi normami oraz z okre leniami podanymi w SST G "Wymagania ogólne" Uszczelnienie styku elementów - wypełnienie szczeliny midzy stykajcymi si elementami mas elastomerow przylegajc w sposób pełny do powierzchni stykowych obu elementów Ogólne wymagania dotyczce robót Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z dokumentacj projektow, SST i poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczce robót podano w SST. G Wymagania ogólne. 2. MATERIAŁY 2.1. Skład zestawu materiałów masy uszczelniajcej Masa zalewowa asfaltowo elastomerowa Masy zalewowe na gorco stanowi mieszanin składajca si z asfaltu drogowego modyfikowanego dodatkiem kauczuku lub ywic syntetycznych, wypełniaczy i innych dodatków uszlachetniajcych. Masy charakteryzuj si dobr zdolno ci wypełniania szczelin, nisk spływno ci w temperaturze +60 o C, bardzo dobr przyczepno ci do powierzchni z betonu cementowego i betonu asfaltowego, zachowaniem elastyczno ci w niskich temperaturach, odporno ci na działanie warunków atmosferycznych. Naley stosowa mas zalewow firmow (wła ciw dla wybranej technologii). Wymagania dla masy zalewowej: - cigliwo w temp. 100 C powyej 50 cm wg PN-85/C-04132, - temp. miknienia wg metody "Pier cie i kula" wg PN-73/C powyej 600C, - penetracja w temperaturze: 0 0 C; 25-30, 4 0 C; 28-32, 25 0 C; 60-80, 50 0 C, gsto masy wg PN-90/C-04004; 1,030-1,080 g/cm rodek gruntujcy. Spoiwo zwikszajce przyczepno materiałów konstrukcji i nawierzchni z wypełnieniem Kit asfaltowo kauczukowy Do uszczelnie stosuje si asfaltowo-kauczukowy kit stosowany na zimno, produkowany w profilowanych ta mach o odpowiedniej szeroko ci i grubo ci ok. 10 mm. Materiał ten charakteryzuje si du elastyczno ci w szerokim zakresie temperatur, nie staje si kruchy w temp. -30 o C, a przy podwyszonych temperaturach (do 100 o C) nie spływa ze szczelin pionowych; wykazuje bardzo dobr przyczepno do uszczelnianych elementów (betonowych, kamiennych, metalowych, bitumicznych i z tworzyw sztucznych) po odpowiednim zagruntowaniu powierzchni. Materiał ten wykazuje ponadto odporno na roztwory soli mineralnych, kwasów i zasad organicznych oraz posiada dobr odporno na starzenie si w warunkach eksploatacji i niezmienn przyczepno do krawdzi szczelin. str. 94

97 Kit poliuretanowy Kity poliuretanowe - najcz ciej jednoskładnikowe, sieciujce pod wpływem wilgoci z atmosfery. W procesie sieciowania przechodz one do postaci elastycznej gumy. Odznaczaj si one odporno ci na działanie wody, rozcieczonych soli, kwasów i zasad oraz na krótko paliw i smarów. Masy zachowuj wła ciwo ci elastyczne w szerokim zakresie temperatur (w tym ujemnych do -30 o C), wykazuj odporno na starzenie w warunkach eksploatacji. Przy zastosowaniu odpowiednich rodków gruntujcych zachowuj bardzo dobr przyczepno do betonu, granitu, metalu wiadectwo jako ci na materiały i wyrób Na powysze materiały wymagana jest Aprobata Techniczna IBDiM w Warszawie, dopuszczajca je do stosowania w budownictwie mostowym. Dokument taki posiada m.in. technologia wykonania przykrycia dylatacyjnego typu VIAJOINT lub TARCO. 3. SPRZT Sprzt powinien odpowiada wymaganiom PZJ opracowanego przez Wykonawc i zaakceptowanego przez Inspektora Nadzoru. Do wykonania zakresu robót objtych niniejsz SST przewiduje si zastosowanie nw. sprztu: - sprarka, - piaskarka, - kotły dostosowane do podgrzewania masy bitumicznej i kruszywa do wymaganej temperatury, - termos do przewoenia gorcego kruszywa, - szczotki, walce rczne i ubijaki. - pistolety pneumatyczne do wtłaczania elastycznych kitów poliuretanowych 4. TRANSPORT Przemieszczanie sprztu i materiałów moe odbywa si dowolnymi rodkami transportu dopuszczonymi do ruchu po drogach publicznych RP i zaakceptowanymi przez Inspektora Nadzoru. 5. WYKONANIE ROBÓT 5.1. Wymagania ogólne Wykonawca przedstawi Zamawiajcemu do akceptacji projekt organizacji i harmonogram robót uwzgldniajcy wszystkie warunki w jakich bd wykonywane roboty. Roboty przy wykonaniu uszczelnienia styków powierzchni poziomych ceownika z konstrukcj blachy falistej obejmuj: - przygotowanie wnki do wypełnienia (oczyszczenie i pokrycie powierzchni stykowych firmowymi preparatami zwikszajcymi przyczepno masy uszczelniajcej do podłoa), - przygotowanie materiałów (masa zalewowa, kruszywo) - wykonanie wypełnienia wnki, - zatarcie górnej powierzchni wypełnienia. Mas zalewow rozgrzewa si w kotłach do masy zalewowej, zgodnie z zaleceniami producenta masy, do uzyskania stanu płynnego, który jest przewanie osigany w temperaturze o C. Masy nie wolno przegrzewa. Naley unika wielokrotnego rozgrzewania tej samej porcji masy; trzeba rozgrza jej tyle, aby j całkowicie zuy i opróni zbiornik Warunki atmosferyczne. Wypełnienie bitumiczne elastomerowe mona wykonywa przy temp. otoczenia 10 0 C w dni bezdeszczowe. Dopuszczalne jest wykonywanie wypełnie w temp. do -5 0 C pod warunkiem starannego wygrzania powierzchni cian wnki, utrzymywaniu temp. masy zalewowej i kruszywa w górnym dopuszczalnym zakresie oraz przy osłoniciu miejsca robót namiotami brezentowymi. 6. KONTROLA JAKOCI ROBÓT Uszczelnienie powinno by wykonane zgodnie z rozwizaniem podanym w Dokumentacji Projektowej i Specyfikacji Technicznej. Kontrola obejmuje sprawdzenie dokładno ci przygotowania wnki, jako ci wbudowywanych materiałów oraz prawidłowo ci wykonania uszczelnienia. W ramach kontroli naley równie zwraca uwag na sprawno stosowanego sprztu i urzdze oraz sprawdza temperatur wbudowywanych materiałów. 7. OBMIAR ROBÓT Jednostk obmiaru jest 1 dm 3 wypełnienia mas zalewow. 8. ODBIÓR ROBÓT Wykonawca udziela gwarancji na wykonane uszczelnienia w ramach ogólnej gwarancji na cały zakres robót. Odbiorowi podlegaj wszystkie wykonywane czynno ci okre lone w punkcie 6. (Kontrola robót). str. 95

98 9. PODSTAWA PŁATNOCI Ogólne ustalenia dotyczce podstawy płatno ci podano w SST G Wymagania ogólne pkt 9. Podstaw płatno ci jest stawka jednostkowa, skalkulowana na jednostk obmiarow ustalon dla danej pozycji Rachunku Ilo ciowego. Cena jednostkowa obejmuje: - zakup materiałów i dostarczenie wszystkich niezbdnych czynników produkcji, - przygotowanie wnki poprzez oczyszczenie powierzchni stykowych, - zaimpregnowanie powierzchni stykowych preparatami firmowymi, - wypełnienie wnki mas firmow - wykonanie bada laboratoryjnych i kontrolnych, W skład ceny wchodz odpady i ubytki materiałów, 10. DOKUMENTY ZWI ZANE Normy : PN-78/B-06714/40 Kruszywa mineralne. Badania. Oznaczanie wytrzymało ci na miadenie PN-78/B-06714/43 Kruszywa mineralne. Badania. Oznaczanie zawarto ci ziaren słabych PN-85/C Przetwory naftowe. Pomiar cigliwo ci asfaltów PN-73/C Przetwory naftowe. Oznaczanie temperatury miknienia asfaltów metod "Pier cie i kula" PN-84/C Przetwory naftowe. Pomiar penetracji asfaltów PN-90/C Ropa naftowa i przetwory naftowe. Oznaczanie gsto ci str. 96

99 M UMOCNIENIE KORYTA CIEKU 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru umocnie stoków koryta rzeki w ramach przebudowy mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako dokument kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST dotycz zasad prowadzenia robót zwizanych z wykonaniem: - umocnieniem skarp koryta cieku płytami betonowymi typu JOMB na warstwie geowłókniny filtracyjnej - zakoczenie i zabezpieczenie umocnie skarp rzeki kołkami faszynowymi Ø7-9cm, L=1,0-1,20m Okre lenia podstawowe. Okre lenia podane w niniejszej SST s zgodne z definicjami podanymi w SST D-M "Wymagania ogólne" Ogólne wymagania dotyczce robót. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z SST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY Warunki ogólne stosowania materiałów. Warunki ogólne stosowania materiałów podano w SST D-M "Wymagania ogólne", pkt Materiały stosowane do umocnienia. - betonowe płyty prefabrykowane typu JOMB z betonu kl. B 25, - zasypka cementowo - piaskowa 1 : 4, - zaprawa cementowo - piaskowa 1 : 2 ciekła, - piasek wg BN-87/ , - woda spełniajc wymagania PN-88/B geowłóknina filtracyjna, - kołki drewniane fi 7 9 cm i l = od cm na palisad Elementy betonowe. Elementy betonowe ( płyty JOMB) powinny spełnia wymagania jak niej: - wytrzymało na ciskanie odpowiadajca klasie betonu B 25, - nasikliwo nie wiksza ni 5 %, - mrozoodporno > 100 cykli, - wła ciw geometri elementu. Powinny posiada atest producenta Podsypki cementowo-piaskowe. Podsypk cementowo-piaskow 1:4 oraz zapraw cementowo-piaskow 1:2 dopuszcza si wykona bezpo rednio na budowie. 3. SPRZT. Ogólne wymagania dotyczce sprztu podano w SST D-M Wymagania ogólne, pkt 3. Do zagszczenia podłoa i podsypki piaskowej naley uy lekkich spalinowych zagszczarek. Roboty przy wbijaniu kołków faszynowych wykonane bd rcznie przy pomocy młota o wadze do 5kg. Pozostałe roboty wykonane bd rcznie. 4. TRANSPORT. Warunki ogólne transportu podano w SST D-M "Wymagania ogólne", pkt 4. Materiał moe by przewoony dowolnymi rodkami transportowymi dopuszczonymi przez Inyniera. Przewoone elementy betonowe powinny by w czasie transportu ułoone na płask i zabezpieczone przed przesuwaniem si. str. 97

100 5. WYKONANIE ROBÓT Warunki ogólne wykonania robót. Warunki ogólne wykonania robót podano w SST D-M "Wymagania ogólne", pkt Przygotowanie podłoa pod umocnienie. Podłoe pod wykonanie podsypki powinno by wyrównane i wyprofilowane do wła ciwej rzdnej oraz zagszczone. Wskanik zagszczenia I s nie powinien by mniejszy ni 0, Wykonanie podsypki. Na uprzednio przygotowanym podłou naley wykona podsypk cementowo-piaskow 1:4 grubo ci 10 cm. Górna powierzchnia podsypki powinna by wyprofilowana do spadków poprzecznych i podłunych zgodnych z wymaganiami w Dokumentacji projektowej. Podsypka powinna by zagszczona do wskanika zagszczenia I s nie mniejszego ni 0, Umocnienie skarp koryta rzeki betonowymi elementami aurowymi. Na uprzednio przygotowanym podłou, odpowiednio wyprofilowanym i zagszczonym zgodnie z dokumentacj projektow naley ułoy warstw geowłókniny filtracyjnej gr. 5mm. Geowłóknin naley przymocowa do gruntu stalowymi szpilkami z drutu Ø 3mm długo ci 30cm w rozstawie mijankowym 30x30cm. Geowłóknin naley układa na zakład min. 30cm. Na tak przygotowanej powierzchni naley ułoy warstw pospółki zmieszanej z gruntem rodzimym i zagszczonym do wskanika zagszczenia Is nie mniejszego ni 0,97. Nastpnie u podnóa skarpy naley wbi kołki faszynowe do oparcia betonowych płyt. Po tak przygotowanym umocnieniu naley zacz umacnia idc od dołu skarpy układajc płyty na mijank wzgldem siebie. Po umocnieniu skap koryta rzeki otwory w elementach betonowych aurowych naley wypełni warstw humusu i obsia traw. Zakoczenie umocnienia skarp koryta rzeki naley umocni palisad z kołków faszynowych. Palisad naley wbi w poprzek rzeki na taka głboko, eby ich góra była równa z górn powierzchni umocnienia skarp rzeki. Kołki naley wbi przed wykonaniem umocnienia. Zadaniem palisady jest zabezpieczenie umocnienia przed podmyciem. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady prowadzenia kontroli jako ci. Ogólne zasady prowadzenia kontroli jako ci podano w SST D-M "Wymagania ogólne", pkt Prowadzenie kontroli jako ci. Naley wykona nastpujce badania i sprawdzenia: - prawidłowo zagszczenia podłoa I s >- 0,97, - zgodno pochylenia skarp z wymaganiami dokumentacji projektowej, - grubo wykonanej podsypki piaskowej, - zagszczenie podsypki piaskowej I s >- 0,97 - równo powierzchni umocnienia, - dokładno ubicia nawierzchni, - prawidłowo wypełnienia spoin zaprawa cementowo - piaskow, - oczyszczenie nawierzchni, - prostoliniowo i szczelno wbicia kołków, - zgodno wbudowanych materiałów z wymaganiami dokumentacji projektowej i SST. - sprawdzenie prawidłowo ci nachylenia skarp brzegów rzeki, - sprawdzenie wskanika zagszczenia rodzimego podłoa pod umocnienie i podłoa piaskowego, - równo ci wbicia kołków faszynowych, 7. OBMIAR ROBÓT. Jednostkami obmiarowymi s: - 1m2 wykonanego umocnienia skarp cieku z betonowych elementów aurowych ułoonych na warstwie geowłókniny filtracyjnej, - 1szt palisady z kołków faszynowych Ø7-9cm L=1,00-1,20m. 8. ODBIÓR ROBÓT. Inspektor Nadzoru dokona odbioru faktycznie wykonanych przez Wykonawc robót zgodnie z postanowieniami zawartymi w SST D-M "Wymagania ogólne". Jeeli wszystkie pomiary dały wyniki pozytywne wykonane roboty Inspektor Nadzoru uznaje za zgodne z wymaganiami kontraktu. Jeeli cho jeden z pomiarów dał wynik ujemny, Inspektor Nadzoru uznaje roboty za niezgodne z wymaganiami kontraktu i poleca doprowadzenie robót do zgodno ci z wymaganiami. 9. PŁATNO. str. 98

101 Płatno za jednostk wykonanej i odebranej roboty. Cena jednostkowa obejmuje: - zakup i sprowadzenie materiałów niezbdnych do wykonania umocnienia, - wyrównanie i dogszczenie podłoa, - wykonanie podsypki cementowo - piaskowej, - wykonanie umocnienia z danych elementów betonowych, - spoinowanie umocnienia, - wbicie palisady z kołków, - oczyszczenie miejsca pracy, - kontrol jako ci robót. 10. PRZEPISY ZWI ZANE. 1. PN-86/B Grunty budowlane. Okre lenia, symbole, podział i opis gruntów. 2. PN-88/B Grunty budowlane. Badania próbek gruntu. 3. PN-91/B Kruszywo mineralne. Badania. Oznaczenia zawarto ci pyłów mineralnych. 4. PN-91/B Kruszywo mineralne. Badania. Oznaczenie zawarto ci zanieczyszcze ilasto-gliniastych. 5. PN-78/B Kruszywo mineralne. Badania. Oznaczenie mrozoodporno ci metod bezpo redni. 6. PN-66/B Kruszywo mineralne. Badania. Oznaczenie zawarto ci zanieczyszcze organicznych. str. 99

102 M PREFABRYKOWANE SCHODY SKARPOWE 1. WSTP 1.1. Przedmiot SST. Przedmiotem niniejszej ST s wymagania dotyczce wykonania i odbioru schodów skarpowych przy obiekcie mostowym wykonywanym wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako Dokument Przetargowy i Kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres Robót objtych ST Ustalenia zawarte w niniejszej ST dotycz zasad prowadzenia Robót zwizanych z wykonaniem schodów skarpowych szeroko ci biegu min 80 cm z porcz umieszczon po prawej stronie schodzcego schodami Okre lenia podstawowe Okre lenia podane w niniejszej ST s zgodne z obowizujcymi polskimi normami i ST D-M "Wymagania ogólne pkt Ogólne wymagania dotyczce Robót Ogólne wymagania dotyczce Robót podano w ST D-M "Wymagania ogólne" pkt 1.5. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow, ST, i poleceniami Inyniera. Schody zaprojektowano jako prefabrykowane - wg kart i z Katalogu Powtarzalnych Elementów Drogowych (Transprojekt W-wa z 1979 i 82 r) oraz Katalogiem Detali Mostowych. 2. MATERIAŁY Ogólne wymagania dotyczce materiałów, ich pozyskiwania i składowania podano w ST D-M Wymagania ogólne pkt Materiały do wykonania schodów Prefabrykaty betonowe (z betonu B25 lub B30) stopni i obrzey 6x20x75, piasek, wir lub mieszanka, kruszywo łamane o frakcji 20/63 mm, grys o frakcji 16/31,5 mm, beton, cement, kit trwale plastyczny, zaprawa niskoskurczowa, porcze. Kruszywo Kruszywo ma charakteryzowa si cigł krzyw uziarnienia. Zawarto czstek pyłowych i iłowych (d < 0.06 mm) powinna by mniejsza od 10 %. Nie dopuszcza si do uycia gruntów zanieczyszczonych elementami organicznymi. Kruszywo powinno by odporne na działanie mrozu - strata ciaru nie powinna przekracza 10%. Grys powinien by mieszanin frakcji 16/25 mm i 25/31,5 mm w równych porcjach objto ciowych. Kruszywo do wypełnienia przestrzeni midzy skrzydłem przyczółka a obrzeem betonowym powinno by kruszywem łamanym o frakcji 20/63 mm. Beton Naley uy beton B30 lub B25 - odpowiadajcy wymaganiom ST M Cement Do wykonania podsypek i zapraw naley stosowa czysty cement portlandzki klasy 32,5N bez dodatków. Cement naley zbada i oceni zgodnie z PN-EN na oznaczenie wytrzymało ci na ciskanie. Nie dopuszcza si wystpowania w cemencie grudek w ilo ci wikszej ni 20%. Nic dopuszcza si wystpowania w cemencie grudek nie dajcych si rozgnie w palcach i nie dajcych si rozpu ci w wodzie. Woda Do pielgnacji betonu, wykonanego monolitycznie, naley stosowa wod odpowiadajc wymaganiom normy PN-B Woda nie moe wykazywa zabarwienia, zapachu gnilnego. Wskanik ph powinien wynosi co najmniej 6 przy badaniu papierkiem wskanikowym. Zaleca si stosowanie wody wodocigowej pitnej, która nie wymaga przeprowadzenia bada. Kit trwale plastyczny i zaprawa niskoskurczowa materiały z przeznaczeniem do wbudowania w elementy naraone na działania atmosferyczne, zaproponowane przez Wykonawc do zaakceptowania przez Inyniera. Porcze materiały do wykonania porczy powinny odpowiada wymaganiom nastpujcych norm: a) rury ze stali R35 bez szwu na porcze i słupki - PN-H-74213, PN-H-4220, b) kształtowniki ze stali St3SX: PN-H-93403, PN-H-93406, PN-H-93407, str. 100

103 c) kotwy wklejane - o parametrach podanych w Dokumentacji Projektowej, z klejem posiadajcym aktualn aprobat IBDiM z przeznaczeniem do wbudowania w elementy naraone na działania atmosferyczne. Dla potrzeb kosztorysowych naley przyj ruby M12, klasy 5.6 i długo ci (gwintu) 150 mm, nakrtki i podkładki zgrubne Wszystkie elementy powinny by zabezpieczone przed korozj przez ocynkowanie i pomalowanie w sposób zaakceptowany przez Inyniera. Minimalne pokrycie powłok cynku: 75 µm. Doszczelnienie powłok epoksydowo poliuretanow łcznej grubo ci 160 µm ( µm). 3. SPRZT Ogólne wymagania dotyczce sprztu podano w ST D-M Wymagania ogólne pkt.3. Wykonawca zobowizany jest do uycia sprawnego sprztu, który zapewni wła ciw jako robót, zgodno z normami BHP, ochrony rodowiska i przepisami dotyczcymi uytkowania sprztu. Wykonawca powinien przedstawi do zaakceptowania Inynierowi sprzt przeznaczony do wykonania podsypki, ław fundamentowych pierwszych stopni i układania stopni. 4. TRANSPORT Ogólne wymagania dotyczce transportu podano w ST D-M Wymagania ogólne" pkt 4. Samochody ciarowe, wywrotki. Zaleca si, aby Wykonawca przedstawił do zaakceptowania Inynierowi list rodków transportu przeznaczonych do obsługi wykonania schodów. Załadunek, transport, rozładunek i składowanie powinny odbywa si w sposób zabezpieczajcy materiały przed uszkodzeniem czy zanieczyszczeniem. 5. WYKONANIE ROBÓT Ogólne wymagania dotyczce wykonania Robot podano w ST D-M Wymagania ogólne" pkt 5. Wykonawca zobowizany jest do stosowania si odpowiednich norm BHP Prace przygotowawcze W ramach prac przygotowawczych naley wykona nastpujce prace: - usun humus i ro linno z istniejcych nasypów w miejscach przeznaczonych do wbudowania schodów, - usun elementy umocnienia nasypów w obrbie miejscach przeznaczonych do wbudowania schodów Wykonanie schodów W miejscu przeznaczonym do wbudowania schodów wykona koryto szeroko ci odpowiadajcej szeroko ci schodów. Wykona ław fundamentow pierwszego stopnia schodów z jednoczesnym jego wbetonowaniem w ław. Z obu stron ławy ułoy podsypk z mieszanki cementowo wirowej (albo cementowo-piaskowej) 1:4 w miejscu pierwszej (od dołu) pary obrzey betonowych. Ustawi pierwsz (doln) par obrzey betonowych po obu stronach pierwszego stopnia. Wykona i zag ci do co najmniej I s =0.98 podsypk ze wiru (albo mieszanki) pod drugi stopie schodów. Ustawi drugi stopie. Sukcesywnie powtarza ww. czynno ci dla kolejnych stopni i obrzey. Wypełni wszystkie szczeliny zapraw cementowo-piaskow l:3. Przez 4 dni pielgnowa ław l -go stopnia polewajc j i grunt wokół niej wod. Przestrze grubo ci cm, midzy cianami przyczółka a obrzeem schodów naley wypełni kruszywem łamanym, naley zag ci rcznie do Is>0,97. Szczelin midzy gzymsem kapy a obrzeem schodów naley wypełni kitem trwale plastycznym Ustawienie balustrad Słupki naley osadzi w elbetowych elementach schodów - prefabrykatach tzw. długich". Maksymalna odległo słupków powinna wynosi 2 m. Porcze montowa w taki sposób, aby wierzch podchwytu znajdował si 110 cm nad krawdziami zewntrznymi stopni. W przypadku wykonywania złcz spawanych elementy balustrady powinny odpowiada wymaganiom PN-M KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jako ci robót podano w ST D-M Wymagania ogólne" pkt Badania przed wykonywaniem schodów: - kontrol wykonania prefabrykatów i ław fundamentowych wykonuje si wg ST M sprawdzenie zawarto ci frakcji pyłowej wg PN-B i iłowej w gruncie zasypki wg PN-B , - sprawdzenie zawarto ci cz ci organicznych w gruncie zasypki wg PN-B sprawdzenie mrozoodporno ci wg PN-B-06714/19 lub PN-B-06174/20 - badanie mona przeprowadzi 2 metodami: przez zamraanie albo przez krystalizacj za pomoc siarczanu sodowego (negatywny wynik badania metod krystalizacji wymaga sprawdzenia kruszywa metod przez zamraanie), - sprawdzenie powłoki zabezpieczajcej przed korozj na elementach barier zgodnie z wymaganiami BN-89/ lub Aprobat Techniczn. str. 101

104 6.2. Badania w trakcie wykonywania robót: - sprawdzenie wskanika zagoszczenia zasypki wg BN-77/ pod kady stopie, - sprawdzenie wypełnienia zapraw cementow szczelin miedzy prefabrykatami, - sprawdzenie wykonania i montau porczy, - sprawdzenie wypełnienia szczelin miedzy obrzeami betonowymi a przyczółkiem Badania wykonywane przy odbiorze: - sprawdzenie zgodno ci z projektem kształtów schodów (rzdnych i wymiarów w planie), - sprawdzenie uprztnicia terenu. 7. OBMIAR ROBÓT Ogólne zasady obmiaru Robót podano w ST D-M Wymagania ogólne" pkt Jednostka obmiarowa Jednostk obmiarow jest l m (metr) schodów wraz z porcz, mywanych robót oblicza si na podstawie dokumentacji projektowej i polece Inyniera. 8. ODBIÓR ROBÓT Ogólne zasady odbioru Robót podano w ST D-M Wymagania ogólne" pkt. 8. Inynier oceni wyniki bada i pomiarów przedłoonych przez Wykonawc zgodnie z niniejszym opracowaniem. Roboty uzna za wykonane zgodnie z wymaganiami jeeli wszystkie badania i pomiary dały pozytywne wyniki. W przypadku stwierdzenia usterek Inynier ustali do wykonania zakres robót poprawkowych i naprawczych. Usterki spowodowane z winy Wykonawcy zostan usunite na koszt Wykonawcy w ustalonym terminie. 9. PODSTAWA PŁATNOCI Ogólne ustalenia dotyczce podstawy płatno ci podano w ST D-M Wymagania ogólne" pkt CENA JEDNOSTKOWA Cena jednostkowa obejmuje: - prace przygotowawcze i pomiarowe, - zakup i dostarczenie niezbdnych czynników produkcji, - wykonanie ław, - ułoenie stopni i obrzey, - wypełnienie zapraw cementow szczelin midzy prefabrykatami, - wypełnienie kitem szczelin midzy obrzeami a gzymsem przyczółka, - ułoenie i zagszczenie grysu, - budowanie porczy, - przeprowadzenie niezbdnych bada materiałów i pomiarów schodów, - uprztniecie po ww. pracach. 10. PRZEPISY ZWI ZANE Normy PN-EN Cement. Skład, wymagania i kryteria zgodno ci dla cementów powszechnego uytku. PN-B-06714/19 Kruszywa mineralne. Badania. Oznaczanie mrozoodpomo ci metod bezpo redni. PN-B-06714/20 Kruszywo mineralne. Badania. Oznaczenie mrozoodpomo ci metod krystalizacji. PN-EN Powłoki metalowe i inne nieorganiczne. Natryskiwanie cieplne. Cynk, aluminium i ich stopy. PN-B Grunty budowlane. Okre lenia, symbole, podział i opis gruntów. PN-B Grunty budowlane. Badania próbek gruntów. PN-B Kruszywo mineralne. Badania. Oznaczenie zawarto ci pyłów mineralnych. PN-B Kruszywo mineralne. Badania. Oznaczenie zawarto ci zanieczyszcze ilasto - gliniastych. PN-B Materiały budowlane. Woda do betonów i zapraw. PN-H Ochrona przed korozj. Pomiar grubo ci powłok metalowych metodami nieniszczcymi. PN-H Ochrona przed korozj. Nakładanie powłok metalizacyjnych z cynku, aluminium, i ich stopów na konstrukcje stalowe i wyroby ze stopów elaza. BN-89/ Ochrona przed korozj. Powłoki metalizacyjne cynkowe i aluminiowe na konstrukcjach stalowych, staliwnych i eliwnych. Wymagania i badania. BN-77/ Oznaczenie wskanika zagszczenia gruntu PN-ISO Przygotowanie podłoy stalowych przed nakładaniem farb i podobnych produktów. Wzrokowa ocena przygotowania powierzchni Inne dokumenty Katalog Detali Mostowych - Generalna Dyrekcja Dróg Krajowych i Autostrad, 2002 r. str. 102

105 M ZABEZPIECZENIA ANTYKOROZYJNE POWIERZCHNI BETONU POWŁOK 1. WSTP Przedmiotem niniejszej specyfikacji s wymagania dotyczce wykonania i odbioru robót zwizanych z powierzchniowym zabezpieczeniem antykorozyjnym betonu malarsk powłok ochronn przy przebudowie mostu z wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk. 1.2 Zakres stosowania Szczegółowa specyfikacja stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objtych SST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwizanych z powierzchniowym zabezpieczeniem powłokami: powłok z minimaln zdolno ci pokrywania zarysowa (powłoki o grubo ci powyej 0,3 mm pokrywajce rysy o szeroko ci rozwarcia do 0,15 mm), Zabezpieczeniu powłok z minimaln zdolno ci pokrywania zarysowa podlegaj zgodnie z dokumentacj projektow: beton na cianach czołowych wlotu i wylotu obiektu mostowego, 1.4 Okre lenia podstawowe Okre lenia podane w niniejszej SST s zgodne z obowizujcymi odpowiednimi polskimi normami i z definicjami podanymi w ST DM Wymagania ogólne p MATERIAŁY Do zabezpieczenia naley uy materiały spełniajce wymogi zabezpiecze powierzchniowych konstrukcji betonowych posiadajce Aprobat Techniczn IBDiM Wykonawca zobowizany jest przedstawi Inspektorowi Nadzoru aktualne wyniki bada materiałów wykonanych przez producenta w ramach nadzoru wewntrznego. 2.1 Oddziaływanie na beton: Powłoka z minimaln zdolno ci pokrywania zarysowa: redukuje nasikliwo powierzchniow betonu, redukuje wchłanianie substancji szkodliwych, zwiksza odporno na mróz i mgł soln, nie hamuje dyfuzji pary wodnej ( oddychanie betonu ), hamuje dyfuzj CO 2 (zabezpiecza otulin zbrojenia przed karbonatyzacj), pokrywa rysy nasikliwo rozwarto ci do 0,15 mm. 2.2 Wymagania: Powłoka z minimaln zdolno ci pokrywania zarysowa: wzgldny opór dyfuzji dla CO 2 50 m równowanej warstwy powietrza, wzgldny opór dyfuzji dla pary wodnej wg PN-B-01815: m, wytrzymało na odrywanie od podłoa wg PN-B-01814:1992: warto rednia 1,0 MPa, warto minimalna 0,6 MPa. 3. SPRZT 3.1 Ogólne wymagania dotyczce sprztu Ogólne wymagania dotyczce sprztu podano w ST DM Wymagania ogólne p 3. Do wykonania robót zabezpieczajcych stosuje si specjalistyczny sprzt przewidziany przez producenta preparatów oraz sprzt ogólnobudowlany; aparat do natryskiwania, szczotki i pdzle o włosiu naturalnym, wałki, termometr do pomiaru temperatury powietrza i podłoa, higrometr do pomiarów wilgotno ci powietrza, przyrzd do oceny przyczepno ci do podłoa betonowego powłok antykorozyjnych. str. 103

106 Wykonawca jest zobowizany przedstawi do akceptacji sprzt do wykonania robót Inspektorowi Nadzoru. 4. TRANSPORT Ogólne wymagania dotyczce transportu podano w ST DM Wymagania ogólne p 4 Materiały mog by przewoone dowolnymi rodkami transportu.składowane winny by w pomieszczeniach suchych w temperaturze nie wyszej niz. 30 C. Naley przestrzega przepisów ochronnych podanych na pojemnikach. Szczegółowe zasady za i przeładunku oraz transportu musz spełnia wymagania przepisów bezpieczestwa i higieny pracy. 5. WYKONANIE ROBÓT 5.1 Ogólne zasady wykonania robót Ogólne warunki wykonania robót podano w ST DM Wymagania ogólne p Zakres robót Warunki atmosferyczne Temperatura powietrza od 5 do 30 C. Temperatura podłoa min 3 C powyej punktu rosy Wilgotno powietrza poniej 90% Przygotowanie podłoa W zakres przygotowania podłoa wchodz nastpujca prace; usunicie pozostało ci powłok pielgnacyjnych oraz powierzchniowych zanieczyszcze usunicie mleczka cementowego i słabo zwizanych warstw betonu, usunicie szkodliwych substancji mogcych mie wpływ na połczenie nakładanych materiałów z betonem i zmniejszajcych przyczepno, usunicie istniejcych rys raków itp. czyli przygotowanie podłoa innymi rodkami naprawczymi i reprofilujcymi, oczyszczenie podłoa betonowego z wody pyłów i cz ci lunych. Wykonawca zobowizany jest dokumentowa odpowiednie przygotowanie podłoa protokołem z wynikami bada Do wykonania prac przygotowawczych mona przystpi najwcze niej po 14 dniach od zabetonowania elementu. Wszystkie uszkodzenia powierzchni powinny by naprawione. Cz ci wystajce powinny by skute lub zeszlifowane, a zagłbienia głboko ci do 0,5 cm wypełnione poprzez szpachlowanie zapraw PCC. Bardzo due ubytki i nierówno ci przekraczajce 0,5 cm naley naprawi zapraw PCC. Wytrzymało na ciskanie podłoa betonowego w obiektach nowo budowanych powinna by równa wytrzymało ci gwarantowanej wynikajcej z przyjtej klasy betonu, natomiast w konstrukcjach przebudowywanych powinna by 25 MPa. Wytrzymało na odrywanie metoda pull-off dobrze przygotowanego podłoa powinno wynosi rednio nie mniej ni 1,5 MPa, minimalna warto powyej 1,0 MPa Wykonanie powłoki malarskiej. Wykonanie robót powinno odbywa si zgodnie z procesem technologicznym przewidzianym przez producenta Preparaty naley nanosi za pomoc pdzli szczotek wałków lub aparatu do natryskiwania Uwagi dodatkowe do wykonania Powysze prace powinny by prowadzone przez wyspecjalizowane brygady pod nadzorem technicznym a prawidłowo ich wykonania odnotowana wpisem do dziennika budowy. Resztki preparatu zabezpieczy. W trakcie prac zaleca si noszenie rkawic okularów i ubra ochronnych. Naley przestrzega zasad podanych w kartach informacyjnych. 6. KONTROLA JAKOCI ROBÓT 6.1. Ogólne zasady kontroli robót. Kontrola jako ci robót polega na dokonaniu oceny wizualnej przez Inspektora Nadzoru. Ogólne zasady kontroli jako ci robót podano w SST Wymagania ogólne p.6. Kontrol wytwarzania materiałów do systemu ochrony powierzchniowej betonu prowadzi producent w ramach nadzoru wewntrznego. W czasie budowy Wykonawca powinien prowadzi systematyczne badania kontrolne i dostarczy wyniki tych bada Inspektorowi Nadzoru Badania i kontrola przed przystpieniem do robót. Przed przystpieniem do robót Wykonawca zobowizany jest przedstawi Inspektorowi robót do akceptacji aktualne wiadectwa bada materiałów podstawowych wykonane w ramach nadzoru wewntrznego producenta. Ponadto str. 104

107 zobowizany jest do sprawdzenia daty produkcji daty przydatno ci do stosowania stanu opakowa oraz wła ciwego przechowywania materiałów. Przed przystpieniem do robót kontroli winno podlega midzy innymi wła ciwe przygotowanie podłoa wg. p Badania w trakcie robót W trakcie prowadzenia robót naley w sposób cigły kontrolowa temperatur i wilgotno. Podczas robót Wykonawca zobowizany jest prowadzi dziennik wykonania powłoki malarskiej w którym podaje wszystkie niezbdne informacje o warunkach atmosferycznych stanie uywanych materiałów, parametrach technologicznych wbudowanych materiałów, oraz wyniki bada wykonanych powłok Badania kontrolne po wykonaniu robót Zabezpieczenie powierzchniowe, po ich stwardnieniu Wykonawca bada w obecno ci Inspektora Nadzoru przez ostukiwanie. Do bada kontrolnych, które naley wykona w obecno ci Inspektora Nadzoru nale; sprawdzenie wygldu zewntrznego, pomiar grubo ci powłoki, pomiar wytrzymało ci powłoki na odrywanie od podłoa. Wykonawca wykonuje badania kontrolne. Zakres i miejsce bada kontrolnych ustala Inspektor Nadzoru. W szczególno ci moe on uzna za wystarczajce raporty z bada wykonanych przez Wykonawc. Sprawdzenie grubo ci powłoki naley wykonywa metodami niszczcymi lub nieniszczcymi wg norm przedmiotowych z dokładno ci do 0,1 mm wykonujc co najmniej 1 pomiar na 25 m 2 wykonanej powłoki, lecz nie mniej ni 5 dla elementu. Miejsca pomiarowe wskazuje nadzór inwestorski. Uzyskane wyniki naley porówna do grubo ci minimalnej i maksymalnej okre lonych w Polskich Normach lub aprobatach technicznych. Jeeli jeden z pomiarów jest mniejszy ni grubo minimalna (poniej 80% grubo ci projektowanej) lub wikszy ni grubo maksymalna (3-krotna minimalna grubo powłoki zalecana przez producenta), to naley wykona pomiar dodatkowy w miejscy wskazanym przez nadzór. Jeeli ten drugi pomiar bdzie mie cił si w okre lonych granicach grubo ci, to naley uzna, e ogólna grubo powłoki spełnia wymagania. Uzyskane wyniki naley oceni wg. wymaga: grubo powłoki powinna by zgodna z grubo ci projektowana z dopuszczalnymi odchyleniami ±20%. Badanie wytrzymało ci wykonanej powłoki na odrywanie naley wykona wg PN-EN 1542:2000. Naley wykona co najmniej 1 pomiar na kade 25 m 2 wykonanej powłoki, przy czym nie mniej ni 5 dla kadego elementu. Miejsca pomiarowe wskazuje nadzór inwestorski. Warto rednia wszystkich pomiarów nie powinna by nisza ni 1,3 MPa, a minimalna warto pojedynczego pomiaru nie powinna by nisza ni 0,8 MPa. Jeeli warto pojedynczego pomiaru jest nisza od warto ci podanej powyej. wówczas naley wykona dodatkowy pomiar obok, w miejscu równie wskazanym przez nadzór. W przypadku, gdy dodatkowy pomiar spełni warunek minimalnej wytrzymało ci na odrywanie i równocze nie warto rednich ze wszystkich pomiarów nie bdzie nisza od warto ci redniej okre lonej powyej, to mona uzna, ze warunek wytrzymało ci na odrywanie został spełniony. 6.5 Zasady postpowania z wadliwie wykonanymi partiami pokrycia. Jeeli pokrycie bdzie wykonane le to warstwa wadliwie wykonana bdzie zerwana i wymieniona na nowa na koszt Wykonawcy. Podobnie postpi si w przypadku nie osignicia przez próbki okre lonych parametrów. 7. OBMIAR ROBÓT Jednostk obmiaru jest: 1 m 2 powłoki z minimaln zdolno ci pokrywania zarysowa, 8. ODBIÓR ROBÓT 8.1 Ogólne zasady odbioru Ogólne zasady odbioru robót podano w SST Wymagania ogólne p Odbiorowi podlegaj podłoe betonowe, wykonana warstwa powłoki malarskiej. Do odbioru Wykonawca przedstawia wszystkie wyniki pomiarów i bada z biecej kontroli materiałów i robót. Odbioru dokonuje Odbierajcy na podstawie ogldzin, pomiarów i wyników bada Wykonawcy. Odbierajcy zleci Wykonawcy lub niezalenemu laboratorium przeprowadzenie uzupełniajcych bada i pomiarów wtedy gdy ; zakres lub czstotliwo bada Wykonawcy s niezgodne z niniejsz specyfikacj, istniej wtpliwo ci co do jako ci robót lub rzetelno ci bada Wykonawcy. Koszty tych bada ponosi Wykonawca tylko w przypadku gdy ich wyniki potwierdz wtpliwo ci Odbierajcego. W przypadku stwierdzenia wad Odbierajcy okre li zakres wykonania robot poprawkowych lub poleci zerwanie wadliwie wykonanej warstwy i wykonanie nowej wg zasad okre lonych w niniejszej specyfikacji. 9. PODSTAWY PŁATNOCI str. 105

108 9.1 Ogólne ustalenia dotyczce podstawy płatno ci Ogólne ustalenia dotyczce podstawy płatno ci podano w SST DM Wymagania ogólne p Cena jednostki obmiarowej Podstaw płatno ci jest ilo wykonanych i odebranych jednostek obmiarowych pomnoona przez cen jednostkow ujt w kosztorysie ofertowym Wykonawcy. Podstaw płatno ci bdzie ustalona obmiarem powierzchnia zabezpieczenia w m 2 powłoki ochronnej o okre lonych w specyfikacji parametrach. Cena jednostkowa wykonania warstw zabezpieczajcych metod wg niniejszej specyfikacji obejmuje prace pomiarowe, przygotowanie podłoa, dostarczenie niezbdnych czynników produkcji, czynno ci potrzebne do ochrony uczestników ruchu odbywajcego si na obiekcie przed zanieczyszczeniem preparatami, wykonanie wszystkich niezbdnych warstw zabezpieczenia, pielgnacja wykonanych warstw, przeprowadzenie pomiarów i bada laboratoryjnych wymaganych w specyfikacji, prace przy usuwaniu materiałów zanieczyszczajcych; gruzu i odpadków. 10. PRZEPISY ZWI ZANE PN-88/B Antykorozyjne zabezpieczenia w budownictwie. Konstrukcje betonowe i elbetowe. Zasady diagnostyki konstrukcji. PN-92/B Antykorozyjne zabezpieczenia w budownictwie. Konstrukcje betonowe i elbetowe. Metody badania przyczepno ci powłok ochronnych. Zalecenia do wykonywania i odbioru napraw i ochrony powierzchniowej betonu w konstrukcjach mostowych IBDiM 1998 Katalog zabezpiecze powierzchniowych drogowych obiektów Inspektor Nadzoruskich.Cz. I Wymagania IBDiM 2002 str. 106

109 M MONTA I DEMONTA TYMCZASOWEGO RUROCI GI Ø60cm Z PCV DO PRZEPROWADZENIA WODY NA CZAS ROBÓT l. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru tymczasowego odwodnienia cieku na czas wykonania fundamentów na przebudowywanych obiektach inynieryjnych wykonywanych w ramach przebudowy mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako materiał przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Roboty omówione w mniejszej SST obejmuj wszystkie czynno ci umoliwiajce i majce na celu wykonanie robót zwizanych montaem i demontaem tymczasowego rurocigu z PCV o rednicy min. 60 cm do przeprowadzenia wody przez teren robót Ogólne wymagania dotyczce robót. Wykonawca robót jest odpowiedzialny za jako wykonanych robót oraz za ich zgodno z dokumentacj projektow, SST oraz z poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne". 2. MATERIAŁ. Rura z PCV o rednicy 600 mm. 3. SPRZT. Nie wystpuje. 4. TRANSPORT. Dowolne rodki transportu zaakceptowane przez Inspektora Nadzoru. 5. WYKONANIE ROBÓT. Rury ułoone bd nad stref robót. Ich zadaniem bdzie przeprowadzenie wody z cieku nad stref robót. 6. KONTROLA JAKOCI. Kontrola jako ci obejmuje sprawdzenie szczelno ci i długo ci ułoenia rur. 7. OBMIAR. Jednostk obmiaru jest l mb rury wbudowanej i zdemontowanej rury z PCV o rednicy 600 mm. 8. ODBIÓR. Po ogldzinach zgodnie z pkt. 6 niniejszej SST dokonuje si odbioru wbudowania rur. Fakt odbioru naley odnotowa w dzienniku budowy, 9. PŁATNO. Cena jednostkowa uwzgldnia zakup i dostarczenie na budow rur i ich wbudowanie i demonta. 10. PRZEPISY ZWI ZANE. Brak str. 107

110 M POMPOWANIE WODY l. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania tymczasowego odwodnienia na czas wykonania fundamentów i prac zwizanych z reprofilacj rzeki w ramach przebudowy mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako materiał przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Roboty omówione w mniejszej SST obejmuj wszystkie czynno ci umoliwiajce i majce na celu wykonanie odwodnienia wykopów na czas budowy fundamentu mostu Ogólne wymagania dotyczce robót. Wykonawca robót jest odpowiedzialny za jako wykonanych robót oraz za ich zgodno z dokumentacj projektow, SST oraz z poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne". 2. MATERIAŁ. Brak. 3. SPRZT. Pompa zatapialna, pompa przeponowa lub inna zapewniajca wła ciwe wykonanie robót i zaakceptowana przez Inspektora Nadzoru. 4. TRANSPORT. Brak. 5. WYKONANIE ROBÓT. Odwodnienie naley realizowa w trakcie wykonywania wykopu pod ław fundamentow. Przed rozpoczciem deskowania fundamentów wod naley wypompowa do poziomu poniej dna wykopu. 6. KONTROLA JAKOCI. Kontrola jako ci obejmuje sprawdzenie: - posadowienia sytuacyjnego i wysoko ciowego ławy - równo ci i stateczno ci dna wykopu, - poziomu wody gruntowej. 7. OBMIAR. Jednostk obmiaru jest l h pracy pompy. 8. ODBIÓR. Po ogldzinach zgodnie z pkt. 6 niniejszej SST dokonuje si odbioru odwodnienia fundamentu. Fakt odbioru naley odnotowa w dzienniku budowy, 9. PŁATNO. Cena jednostkowa uwzgldnia dostarczenie pompy oraz pompowanie wody. 10. PRZEPISY ZWI ZANE. Brak. str. 108

111 M PREFABRYKOWANE ELEMENTY DROGOWO-MOSTOWE 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru elementów prefabrykowanych zwizanych z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST dotycz zasad prowadzenia robót zwizanych z wykonaniem wykonania cieku skarpowego i umocnienia jego wylotu Okre lenia podstawowe. Okre lenia podane w niniejszej SST s zgodne z obowizujcymi odpowiednimi normami i z definicjami podanymi w SST D-M "Wymagania ogólne" Ogólne wymagania dotyczce robót. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne". Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z Dokumentacj Projektow, SST i poleceniami Inyniera. 2. MATERIAŁY. Materiały do wykonania schodów: - beton B 15 na podsypk pod prefabrykaty, - prefabrykowany wylot cieku skarpowego wg KPED 01.19, - prefabrykowany ciek skarpowy wg KPED 01.25, - kamie polny, 3. SPRZT. Ogólne wymagania dotyczce sprztu podano w SST D-M "Wymagania ogólne", pkt 3. Wykonawca robót powinien dysponowa nastpujcym sprztem i narzdziami pracy: - ubijaki o rcznym prowadzeniu lub płyty ubijajce, - betoniarka, - taczki, - łopaty. Sprzt uywany do wykonywania schodów powinien mie akceptacj Inyniera. 4. TRANSPORT. Ogólne zasady stosowania transportu podano w SST D-M "Wymagania ogólne", pkt 4. Załadunek, transport, rozładunek i składowanie materiałów do wykonania cieków powinny odbywa si tak, aby zachowa ich dobry stan techniczny. 5. WYKONANIE ROBÓT. Ogólne wytyczne wykonawstwa robót podano w SST D-M "Wymagania ogólne", pkt 5. cieki prefabrykowane Wykonanie robót przy układaniu cieków skarpowych powinno przebiega w nastpujcy sposób: - w istniejcej skarpie nasypu naley wykona koryto o odpowiedniej głboko ci i szeroko ci; przy wła ciwym zagszczeniu nasypu nie powinno by problemów z utrzymaniem pionowych cian koryta, - wykonanie i zagszczenie podsypki z chudego betonu B-15, str. 109

112 - wbudowanie prefabrykowanych cieków z betonu klasy min. B 25, ciek wg KPED 01.25, - wykonanie umocnienia wylotu cieku skarpowego wg KPED wyrównanie skarp przy ciekach skarpowych i umocnionych wylotach cieków. 6. KONTROLA JAKOCI ROBÓT. Ogólne wytyczne kontroli jako ci podano w SST D-M "Wymagania ogólne", pkt 6. W czasie wykonywania robót wykonawca zobowizany jest do kontrolowania jako ci wykonywanych robót. Inynier dokonuje wizualnej oceny wykonanych robót, zwracajc uwag na takie elementy aby ciek skarpowy zachowywał projektowane pochylenie i prostolinijno ułoenia, oraz jest ułoone w sposób zapewniajcy szczelno zakoczenia elementów prefabrykowanych. Kontrol odno nie zagszczania podsypki z betonu B-15 naley prowadzi zgodnie z norm PN-68/B Kontrola odno nie betonowania elementów prefabrykowanych taka jak w stosunku do betonów zwykłych - zgodnie z norm PN-88/B OBMIAR ROBÓT. Jednostk obmiaru jest: 1 mb faktycznie wykonanego cieku skarpowego, 1 szt. wylotu cieku skarpowego, 8. ODBIÓR ROBÓT. Na podstawie wyników bada kontrolnych naley sporzdzi protokół odbioru robót. Jeeli wszystkie badania dały wyniki dodatnie, ciek oraz umocnienia wylotów cieków skarpowych naley uzna za wykonany zgodnie z SST i dokumentacj techniczn. W przeciwnym wypadku wykonawca obowizany jest doprowadzi roboty do zgodno ci z wymaganiami i zgłosi do ponownego odbioru. 9. PŁATNO. Płatno za 1 mb faktycznie wykonanych i odebranych cieków, 1 szt. oraz wylotu cieku skarpowego. Cena jednostkowa uwzgldnia zapewnienie niezbdnych czynników produkcji jak: - dostarczenie niezbdnych materiałów i urzdze, - ułoenie betonowej podsypki, - ułoenie na podsypce prefabrykowanych elementów cieku, i umocnienia wylotu, - badania kontrolne, - uporzdkowanie terenu robót. 10. PRZEPISY ZWI ZANE. 1. PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonania i badania przy odbiorze. 2. PN-88/B Beton zwykły. 3. Katalog Powtarzalnych Elementów Drogowych, TRANSPROJEKT Warszawa. str. 110

113 M WYBURZENIE OBIEKTÓW BUDOWLANYCH I INYNIERSKICH 1. WSTP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru robót rozbiórkowych obiektów inynierskich oraz budynków zwizanych z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania ST Specyfikacja Techniczna stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych ST Ustalenia zawarte w niniejszej specyfikacji okre laj rozbiórk obiektów budowlanych i inynierskich w zwizku z przebudow mostu i obejmuj: rozbiórka balustrad elbetowych z przecigami rurowymi, rozbiórka pomostu elbetowego na belkach stalowych, rozbiórka elbetowych przyczółków, fundamentów, cianek zaplecznych i skrzydełek Materiały i gruz rozbiórkowy przeznaczony na składowisko stanowi własno Wykonawcy i odtransportowany bdzie na jego składowisko przy zachowaniu ustale D.U. Nr 62 z dnia Ustawa 628 z O odpadach. Inspektor Nadzoru moe wskaza materiały, które Wykonawca przetransportuje i złoy na składowisku wskazanym przez Zamawiajcego (np. elementy stalowego pomostu, balustrady lub inne materiały nadajce si do powtórnego zastosowania). 1.4 Okre lenia podstawowe Okre lenia podane w niniejszej ST s zgodne z obowizujcymi normami, Dokumentacj Projektow oraz z definicjami podanymi w ST D-M Wymagania ogólne pkt Ogólne wymagania dotyczce robót Wykonawca jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow ST i poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczce robót podano w ST D-M Wymagania ogólne. 2. MATERIAŁY Nie wystpuj. 3. SPRZT Do wykonania robót zwizanych z wyburzeniem obiektów budowlanych naley stosowa: spycharki, ładowarki, noyce tnce, miadce na wysigniku hydraulicznym na podwoziu samojezdnym, maszyny samobiene z rónorodnym oprzyrzdowaniem do frezowania i burzenia duych elementów betonowych, sprarki, koparki, młoty pneumatyczne z wymiennymi ostrzami, piły do cicia betonu na du głboko, wiertnice do odwiertów rdzeniowych, ekrany, daszki zabezpieczajce przed odłamkami, narzdzia elektryczne lub pneumatyczne. W razie potrzeby specjalistyczny sprzt do wyburze. 4. TRANSPORT Ogólne wymagania dotyczce transportu podano w ST D-M Wymagania ogólne pkt 4. Materiał z rozbiórki naley przewozi dowolnym rodkiem transportu. Wybór rodka transportu zaley od odległo ci i warunków lokalnych. str. 111

114 5. WYKONANIE ROBÓT 5.1. Ogólne warunki wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne pkt 5. Przed przystpieniem do prac rozbiórkowych naley wykona wszystkie niezbdne zabezpieczenia terenu rozbiórki i terenu przyległego tj. ogrodzi teren oraz odpowiednio oznakowa tablicami ostrzegawczymi, zlokalizowane w pobliu obiektu drzewa, latarnie lub słupy linie oraz inne urzdzenia i obiekty, a nastpnie zabezpieczy je przed uszkodzeniem. Przed przystpieniem do robót rozbiórkowych naley wykona przekopy próbne w celu dokładnej lokalizacji lub lokalizacji niezinwentaryzowanych urzdze podziemnych Demonta porczy i drewnianego pomostu (balustrad) Demonta porczy (balustrad, barier) przeprowadzi rcznie z uyciem pił do cicia drewna i metalu lub mechanicznie z wykorzystaniem koparek, noyc tncych lub innych masztn Demonta elementów betonowych Betonowe i elbetowe elementy rozebra specjalistycznymi maszynami samobienymi wyposaonymi w rónorodne oprzyrzdowanie do burzenia lub młotami pneumatycznymi o wymiennych ostrzach. Cicie zbrojenia rcznie z uyciem palników acetylenowych lub pił do cicia metalu. Roboty rozbiórkowe prowadzi w sposób, który nie wpłynie na due ograniczenia ruchu pojazdów. W przypadku wystpowania uciliwo ci zwizanej z pyleniem Wykonawca zastosuje rodki zapobiegawcze (np. ekrany, kurtyny, zraszanie wod) Transport materiałów z rozbiórki Materiały rozbiórkowe po posortowaniu naley przewie samochodami samowyładowczymi na składowisko Wykonawcy, zaakceptowane przez Inspektora Nadzoru z zachowaniem przepisów dotyczcych ochrony rodowiska i gospodarki odpadami. Materiały przeznaczone do ponownego wykorzystania naley przewie na miejsce wskazane przez Inspektora Nadzoru. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jako ci robót podano w ST D-M Wymagania ogólne pkt 6. Kontroli jako ci robót podlega zgodno wykonanych robót z dokumentacj projektow oraz ustaleniami Specyfikacji Technicznej. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne pkt 7. Jednostki obmiaru robót jak w Kosztorysie Ofertowym. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne pkt PODSTAWA PŁATNOCI Ogólne ustalenia dotyczce podstawy płatno ci podano w ST D-M Wymagania ogólne pkt 9. Cena wykonania robót obejmujeelementy: prace przygotowawcze monta i demonta rusztowa podpierajcych i pomocniczych, projekty technologiczne, rozbiórk poszczególnych asortymentów, monta i demonta ekranów zabezpieczajcych przed uderzeniem odłamków z rozbiórki, ograniczenie lub zapobieganie pyleniu podczas rozbiórki betonu, załadunek i odtransportowanie materiałów odpadowych pochodzcych z rozbiórki na składowisko Wykonawcy zaakceptowane przez Inspektora Nadzoru, załadunek i odtransportowanie materiałów do ponownego wykorzystania pochodzcych z rozbiórki na miejsce wskazane przez Inspektora Nadzoru. w przeliczeniu na 1 mb wykonania robót dla: demontau balustrady, w przeliczeniu na 1 m 3 wykonania robót dla: rozbiórka pomostu elbetowego na belkach stalowych, rozbiórka elbetowych przyczółków, fundamentów, cianek zaplecznych i skrzydełek, str. 112

115 10. PRZEPISY ZWI ZANE Rozporzdzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972r. w sprawie bezpieczestwa i higieny pracy przy wykonywaniu robót budowlano - montaowych i rozbiórkowych (Dz.U. z 1972 r. Nr 13 poz. 93, ze zmianami) Przepisy i instrukcje BHP przy robotach rozbiórkowych. str. 113

116 M ROZBIÓRKA ELEMENTÓW DRÓG 1. WSTP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru rozbiórki elementów dróg i ulic w zwizku z przebudow mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych ST Ustalenia zawarte w niniejszej specyfikacji dotycz wykonania robót rozbiórkowych i obejmuj: - frezowanie nawierzchni asfaltowej o gł. r. 5cm na dojazdach, - rozebranie nawierzchni z betonu asfaltowego gr. 9cm na dojazdach, - rozebranie podbudowy gr. r. 30cm na dojazdach. Materiały rozbiórkowe stanowi własno Wykonawcy i odtransportowane bd na jego składowisko przy zachowaniu ustale D. U. Nr 62 z dn Ustawa 628 z O odpadach Okre lenia podstawowe Okre lenia podane w niniejszej ST s zgodne z obowizujcymi odpowiednimi normami i ST D-M Wymagania ogólne Frezowanie nawierzchni bitumicznej na zimno-kontrolowany proces skrawania górnej warstwy nawierzchni bitumicznej, bez jej ogrzewania, na okre lon głboko Frezarka drogowa maszyna do frezowania (skrawania) nawierzchni na zimno Ogólne wymagania dotyczce robót Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow, ST i poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczce robót podano w ST D-M Wymagania ogólne. 2. MATERIAŁY Nie wystpuj. 3. SPRZT 3.1. Roboty zwizane z rozbiórk elementów dróg i ulic bd wykonywane mechanicznie i rcznie. Wykonawca powinien dysponowa nastpujcym sprztem: spycharki, zrywarka do nawierzchni, ładowarki, samochody ciarowe, frezarki do nawierzchni bitumicznej, Do zrywania nawierzchni w zaleno ci od jej rodzaju (warstwy bitumiczne i podbudowy tłuczniowe) naley uy zrywaków bdcych na wyposaeniu spycharek i równiarek Do wykonania frezowania istniejcej nawierzchni bitumicznej naley stosowa frezarki drogowe umoliwiajce frezowanie na zimno na okre lon głboko z dokładno ci do 5 mm. Frezarka powinna by sterowana elektronicznie i zapewnia zachowanie wymaganej równo ci oraz pochyle poprzecznych i podłunych powierzchni po frezowaniu. Wymagania równo ci okre lono w punkcie 5 niniejszej ST. Szeroko bbna frezujcego powinna by dobrana zalenie od zakresu robót. Przy lokalnych naprawach szeroko bbna bdzie dostosowana do szeroko ci powierzchni skrawanej nawierzchni. Przy frezowaniu całej jezdni szeroko ci bbna skrawajcego powinna by co najmniej równa 2000 mm. Przy pracach prowadzonych w terenie zabudowanym frezarki musz by wyposaone w system odpylania. Wydajno frezarek powinna zapewnia wykonanie robót w terminie okre lonym w kontrakcie, przy jak najmniejszym zakłóceniu w ruchu. str. 114

117 Wykonawca moe uy tylko frezarki zaakceptowanej przez Inspektora Nadzoru. Do uzyskania akceptacji sprztu Wykonawca powinien przedstawi dane techniczne frezarek, a w przypadkach jakichkolwiek wtpliwo ci przeprowadzi demonstracj pracy frezarki, na własny koszt. 4. TRANSPORT Materiały uzyskane z rozbiórki mog by przewoone dowolnymi rodkami transportu zaakceptowanymi przez Inspektora Nadzoru dla danego asortymentu materiału rozbiórkowego. 5. WYKONANIE ROBÓT 5.1. Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w ST D-M Wymagania ogólne Zakres wykonywanych robót Wyznaczenie elementów dróg i ulic przeznaczonych do rozbiórki naley wykona na podstawie Dokumentacji Projektowej Oznakowanie robót prowadzonych w pasie drogowym. Odcinki wykonywanych robót naley oznakowa zgodnie z Instrukcj oznakowani robót prowadzonych w pasie drogowym stanowic zał. nr 1 do zarzdzenia Ministrów Transportu i Gospodarki Morskiej oraz Spraw Wewntrznych nr 184 z dnia r Rozbiórka warstw nawierzchni bitumicznej, podbudowy tłuczniowej i podbudowy z kruszywa łamanego. Powysze roboty naley wykona zrywark. Materiał uzyskany z rozbiórki warstwy bitumicznej nie powinien by mieszany w trakcie wykonywanych robót, transportu i składowania z innymi materiałami rozbiórkowymi Rozbiórka warstwy bitumicznej przez frezowanie. Nawierzchnia powinna by frezowana do głboko ci i szeroko ci oraz pochyle zgodnych z Dokumentacja Projektow. Nierówno ci sfrezowania powierzchni mierzona łat zgodnie z BN-68/ , przy uyciu klina pomiarowego o szeroko ci 40 mm powinny wynosi nie wicej ni 8 mm. Jeeli ruch drogowy bdzie dopuszczony po sfrezowanej cz ci jezdni, to wówczas, ze wzgldów bezpieczestwa musz by spełnione nastpujce warunki: a) naley usun sfrezowany materiał i oczy ci nawierzchni, b) przy frezowaniu poszczególnych pasów ruchu, wysoko podłunych, pionowych krawdzi nie moe przekracza 40 mm, c) pionowe krawdzie poprzeczne na zakoczenie dna roboczego powinny mie klinowo cite krawdzie. Nawierzchnia powinna by sfrezowana na głboko okre lon w Dokumentacji Projektowej z dokładno ci ± 5mm. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jako ci robót podano w ST D-M Wymagania ogólne. Kontroli podlega sposób wykonania robót rozbiórkowych, prawidłowo ci transportu i składowania materiałów uzyskanych podczas rozbiórki. 7. OBMIAR ROBÓT Jednostkami obmiarowymi wykonania robót s: - 1 m 2 wykonania rozbiórki dla jezdni asfaltowej oraz podbudowy nad obiektem i bezpo rednich dojazdach. Ilo robót okre la si na podstawie Dokumentacji Projektowej z uwzgldnieniem zmian zaaprobowanych przez Inyniera i sprawdzonych w naturze. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne. Roboty objte niniejsz SST podlegaj odbiorowi, który jest dokonywany na podstawie wyników pomiarów i oceny wizualnej. W przypadku stwierdzenia usterek Inynier ustali zakres robót poprawkowych do wykonania, a Wykonawca wykona je na własny koszt w ustalonym terminie. 9. PODSTAWA PŁATNOCI str. 115

118 Płatno si za 1m 3 lub 1m 2 rozbiórki naley przyjmowa zgodnie z obmiarem, z ocen jako ci robót i na podstawie wyników pomiarów. Cena jednostkowa wykonania 1m 3 lub 1m 2 rozbiórki obejmuje: - wyznaczenie miejsc, powierzchni, odcinków rozbiórek, - oznakowanie robót, - frezowanie nawierzchni asfaltowej o gł. r. 5cm na dojazdach, - rozebranie nawierzchni z betonu asfaltowego gr. r. 9cm na dojazdach, - rozebranie podbudowy gr. 30cm na dojazdach, - załadunek i odtransportowanie materiałów rozbiórkowych na składowisko Wykonawcy wraz z ich utylizacj, - uporzdkowanie miejsc prowadzonych robót. 10. PRZEPISY ZWI ZANE Instrukcja oznakowania robót prowadzonych w pasie drogowym. Załcznik nr 1 do zarzdzania Ministrów Transportu i Gospodarki Morskiej oraz Spraw Wewntrznych nr 184 z dnia r. Dz.U. Nr 62 z dnia Ustawa 628 z o odpadach. str. 116

119 M TYMCZASOWA KŁADKA DLA PIESZYCH. 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru tymczasowej kładki dla pieszych na czas przebudowy mostu wraz z dojazdami w miejscowoci Kamieczyk Ryciorki w cigu drogi powiatowej nr 2624W relacji Kamieczyk Godlewo Łuby Białe Szczepanowice i drogi nr 2622W relacji ebry Laskowiec Kamieczyk Zakres stosowania SST. SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST dotycz zasad prowadzenia robót zwizanych z wykonaniem i demontaem tymczasowej kładki dla pieszych, usytuowanej obok przebudowywanego mostu i obejmuj swoim zakresem: opracowanie i uzgodnienie projektu kładki, monta i demonta stalowych belek dwuteowych na przsło kładki, monta i demonta drewnianego pokładu kładki, monta i demonta drewnianych porczy, monta i demonta drogowych płyt typu MON, monta i demonta podpór tymczasowych kładki z klatek PRK. Materiał na kładk jest własno ci Wykonawcy, który wyceni jego cz ciowe uycie w trakcie uytkowania Okre lenia podstawowe. Okre lenia podane w niniejszej SST s zgodne z obowizujcymi odpowiednimi normami i z definicjami podanymi w SST D-M "Wymagania ogólne" Ogólne wymagania dotyczce robót. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne". Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z Dokumentacj Projektow, SST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY. Materiały do wykonania kładki: elementy stalowe, dwuteowniki, ktowniki, gwodzie, klatki PRK h=1,5m elementy drewniane: bale, krawdziaki. elementy elbetowe: drogowe płyty 3. SPRZT. Ogólne wymagania dotyczce sprztu podano w SST D-M "Wymagania ogólne", pkt 3. Wykonawca robot powinien dysponowa nastpujcym sprztem i narzdziami pracy: dwig min. 6 t, piła tarczowa i piły spalinowe łacuchowe, narzdzia: łopaty, młotki, siekiery. Sprzt uywany do montau powinien mie akceptacj Inspektora Nadzoru. 4. TRANSPORT. Ogólne zasady stosowania transportu podano w SST D-M "Wymagania ogólne", pkt 4. Załadunek, transport, rozładunek i składowanie materiałów do wykonania kładki powinny odbywa si tak, aby zachowa ich dobry stan techniczny. 5. WYKONANIE ROBÓT. Ogólne wytyczne wykonawstwa robót podano w SST D-M "Wymagania ogólne", pkt 5. Wykonanie robot przy wykonaniu i demontau tymczasowej kładki dla pieszych powinno przebiega w nastpujcy sposób: wyrównanie podłoa, ułoenie drogowych płyt typu MON, monta podpór tymczasowych kładki z klatek PRK, ułoenie konstrukcji no nej ze stalowych dwigarów dwuteowych stonych poprzecznicami, ułoenie pokładu drewnianego, str. 117

120 zamocowanie porczy drewnianych. Kładka po zakoczeniu robót zostanie zdemontowana 6. KONTROLA JAKOCI ROBÓT. Ogólne wytyczne kontroli jako ci podano w SST D-M "Wymagania ogólne", pkt. 6. W czasie wykonywania robot wykonawca zobowizany jest do kontrolowania jako ci prowadzonych robót. Inspektor dokonuje wizualnej oceny wykonanych robót. 7. OBMIAR ROBÓT. Jednostk obmiarow jest ryczałt za cało robót i kosztów. Ogólne zasady obmiaru robót podano w ST D-M ODBIÓR ROBÓT. Na podstawie wyników kontroli wg pkt. 6 naley sporzdzi protokół odbioru robót. Jeeli wyniki kontroli s pozytywne, kładk naley uzna za wykonan zgodnie z SST i dokumentacj techniczn. W przeciwnym wypadku wykonawca obowizany jest doprowadzi roboty do zgodno ci z wymaganiami i zgłosi do ponownego odbioru. 9. PŁATNO. W skład ceny wchodzi: opracowanie i uzgodnienie projektu kładki, dostarczenie niezbdnych urzdze oraz elementów stalowych i drewnianych, wbudowanie i rozebranie kładki, biece utrzymywanie kładki w trakcie robót z uzupełnianiem zniszczonych lub uszkodzonych elementów, uporzdkowanie terenu robót. 10. PRZEPISY ZWI ZANE. PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonania i badania przy odbiorze. Katalog Powtarzalnych Elementów Drogowych TRANSPROJEKT Warszawa. str. 118

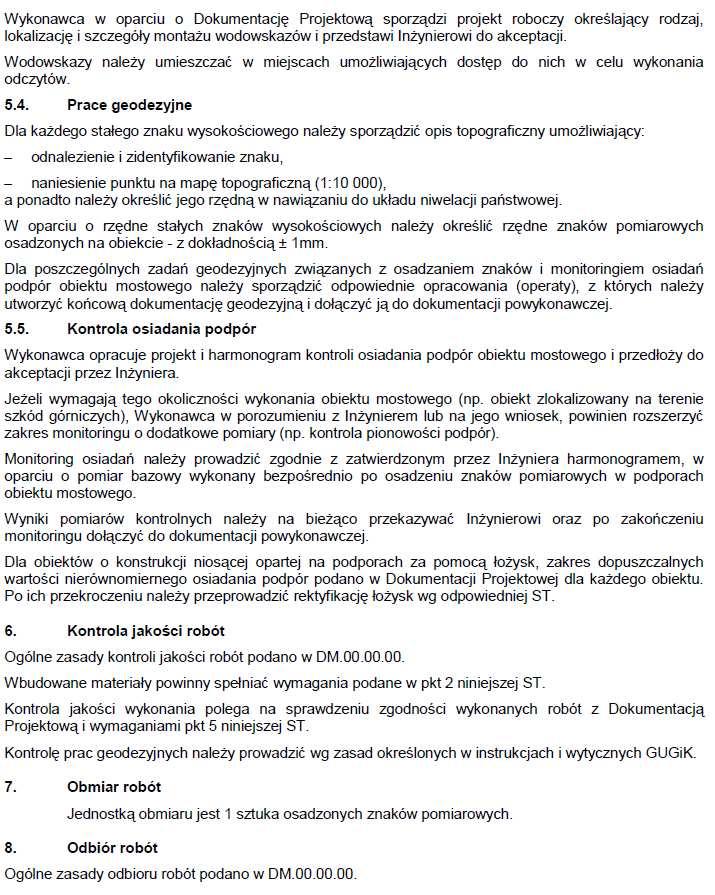

121 M ZNAKI POMIAROWE. str. 119

122 str. 120

123 str. 121

124 str. 122
