1 ZDROWY KLIMAT LEPSZE Ż YCIE KARTA KATALOGOWA 08/2016 GRZEJNIKI

2 2 DANE TECHNICZNE 13 bar 10 bar max. max. podłączenia 4 x GW 1/2 2 x GZ 3/4 z prawej strony (z lewej na zamówienie) ciśnienie próbne 1,3 MPa ciśnienie pracy 1,0 MPa temperatura zasilania 110 C WYDAJNOŚĆ CIEPLNA Badania przeprowadzono zgodnie z EN na Uniwersytecie Technicznym w Stuttgarcie. MATERIAŁ Walcowana na zimno blacha stalowa zgodna z EN oraz estetyczne przetłoczenia ze skokiem co 40 mm. WYPOSAŻENIE Produkt fabrycznie jest dostarczany łącznie z górną pokrywą i osłonami bocznymi, zaworem z określoną nastawą, korkiem spustowym, zaślepką i odpowietrznikiem. Grzejnik pracuje w systemach jedno- i dwururowych uniwersalnie jako grzejnik zaworowy z podłączeniem z prawej strony (z lewej na zamówienie) lub jako grzejnik kompaktowy. MALOWANIE Powłoka gruntująca wg DIN cz. 1, utwardzana termicznie. Powłoka wykończeniowa wg DIN cz. 2. Na życzenie dostawa grzejników w innych kolorach RAL i specjalnych za dopłatą (aktualny cennik grzejników płytowych COSMO). OPAKOWANIE 1. Osłona powierzchni z tektury litej 2. Osłona narożników z tektury falistej 3. Folia termokurczliwa 4. Styropianowa osłona zaworu

3 DANE TECHNICZNE 3 PRZEGLĄ D TYPÓW typ 11 KV 21 KV 22 KV 33 KV typ 11 KV 21 KV 22 KV 33 KV wysokość od 400 do 3000 mm ze skokiem co 200 mm; dodatkowo 520, 720, 920, 1120, 1320 mm rozstaw podł. dolnych 50 mm

4 4 DANE TECHNICZNE SPOSOBY PODŁĄCZEŃ PODŁĄCZENIA INSTALACJA DWURUROWA podłączenie dolne prawe zasilanie powrót odpowietrznik korek spustowy zaślepka podłączenie dolne lewe podłączenie pośrednie boczne podłączenie krzyżowe Uwaga: Przy montowaniu GRZEJNIKÓW ZAWOROWYCH jako grzejników kompaktowych, należy zaślepkę z tworzywa sztucznego GW 3/4 zastąpić zaślepką mosiężną lub niklowaną. Na życzenie, dostarczamy zestaw o numerze artykułu G00UM0000A.

5 DANE TECHNICZNE 5 WYDAJNOŚĆ CIEPLNA WYDAJNOŚĆ CIEPLNA - TEMPERATURA 75/65/20 C I 55/45/20 C 75/65/20 C wysokość Osłony boczne oraz pokrywa górna grzejników są uwzględnione w danych dotyczących mocy Wydajność cieplna w watach zgodnie z normą EN temp. zasilania 75 - temp. powrotu 65 - temp. pomieszczenia 20 C typ moc 400 wat 520 wat 600 wat 720 wat 800 wat 920 wat 1000 wat 1120 wat 1200 wat 1320 wat 1400 wat 1600 wat 1800 wat 2000 wat 2200 wat 2400 wat 2600 wat 2800 wat 3000 wat wykładnik n 11KV 21KV 22KV 33KV 11KV 21KV 22KV 33KV 11 KV 21 KV 22 KV 33 KV 11KV 21KV 22KV 33KV 11KV 21KV 22KV 33KV ,330 1,327 1,329 1,331 1,342 1,334 1,353 1,357 1,330 1,323 1,334 1,351 1,319 1,310 1,343 1,333 1,332 1,321 1,340 1, /45/20 C wysokość Osłony boczne oraz pokrywa górna grzejników są uwzględnione w danych dotyczących mocy Wydajność cieplna w watach zgodnie z normą EN temp. zasilania 55 - temp. powrotu 45 - temp. pomieszczenia 20 C typ moc 400 wat 520 wat 600 wat 720 wat 800 wat 920 wat 1000 wat 1120 wat 1200 wat 1320 wat 1400 wat 1600 wat 1800 wat 2000 wat 2200 wat 2400 wat 2600 wat 2800 wat 3000 wat wykładnik n 11KV 21KV 22KV 33KV 11KV 21KV 22KV 33KV 11 KV 21 KV 22 KV 33 KV 11KV 21KV 22KV 33KV 11KV 21KV 22KV 33KV ,330 1,327 1,329 1,331 1,342 1,334 1,353 1,357 1,330 1,323 1,334 1,351 1,319 1,310 1,343 1,333 1,332 1,321 1,340 1,

6 6 DANE TECHNICZNE WAGA I POJEMNOŚĆ wysokość typ waga 400 kg 520 kg 600 kg 720 kg 800 kg 920 kg 1000 kg 1120 kg 1200 kg 1320 kg 1400 kg 1600 kg 1800 kg 2000 kg 2200 kg 2400 kg 2600 kg 2800 kg 3000 kg 11KV 21KV 22KV 33KV 11KV 21KV 22KV 33KV 11 KV 21 KV 22 KV 33 KV 11KV 21KV 22KV 33KV 11KV 21KV 22KV 33KV 5,67 6,80 7,56 8,69 9,45 10,58 11,34 12,48 13,23 14,62 15,37 17,26 19,16 21,05 22,94 25,33 27,22 29,11 31,01 7,75 9,53 10,72 12,50 13,69 15,54 16,72 18,51 19,69 21,48 22,73 25,70 28,84 31,81 34,78 37,75 40,72 43,69 46,66 8,94 11,08 12,51 14,65 16,08 18,31 19,74 21,88 23,31 25,45 26,97 30,54 34,30 37,87 41,44 45,02 48,59 52,16 55,73 12,93 16,13 18,27 21,48 23,61 26,95 29,09 32,30 34,44 37,64 39,91 45,26 50,84 56,18 61,52 66,87 72,21 77,55 82,89 7,08 8,62 9,64 11,17 12,20 13,73 14,75 16,28 17,31 19,14 20,17 22,72 25,28 27,84 30,39 33,56 36,11 38,67 41,23 9,78 12,18 13,78 16,18 17,78 20,24 21,84 24,24 25,84 28,24 29,90 33,90 38,07 42,07 46,07 50,06 54,06 58,06 62,06 11,50 14,44 16,41 19,35 21,31 24,34 26,30 29,24 31,21 34,15 36,20 41,10 46,20 51,10 56,01 60,91 65,82 70,72 75,63 16,74 7,91 21,14 9,66 24,08 10,83 28,48 12,58 31,42 13,75 35,96 15,50 38,90 16,66 43,30 18,42 46,24 19,58 50,64 21,64 53,72 22,81 61,06 25,72 68,64 28,64 75,98 31,56 83,32 34,48 90,66 38,01 98,01 40,93 105,35 43,84 112,69 46,76 11,34 14,18 16,07 18,90 20,79 23,70 25,59 28,42 30,32 33,15 35,11 39,83 44,73 49,46 54,19 58,91 63,64 68,37 73,09 13,10 16,48 18,73 22,11 24,37 27,83 30,09 33,47 35,72 39,10 41,44 47,07 52,90 58,53 64,17 69,80 75,43 81,07 86,70 19,10 24,16 27,53 32,59 35,96 41,16 44,53 49,59 52,96 58,02 61,53 69,96 78,63 87,06 95,49 103,92 112,35 120,78 129,21 8,69 10,64 11,95 13,90 15,21 17,16 18,47 20,43 21,73 23,99 25,30 28,56 31,82 35,08 38,34 42,21 45,47 48,73 51,99 12,83 16,08 18,25 21,49 23,66 26,98 29,14 32,39 34,56 37,81 40,04 45,46 51,04 56,46 61,87 67,29 72,70 78,12 83,54 14,63 18,42 20,95 24,74 27,27 31,15 33,68 37,47 40,00 43,80 46,41 52,74 59,25 65,57 71,89 78,22 84,54 90,86 97,18 21,35 12,03 27,03 14,96 30,81 16,92 36,49 19,85 40,27 21,80 46,08 24,73 49,87 26,68 55,54 29,61 59,33 31,56 65,01 34,80 68,93 36,75 78,39 41,63 88,09 46,51 97,55 51,40 107,01 56,28 116,47 61,77 125,94 66,65 135,40 71,54 145,07 76,42 18,48 21,13 23,37 26,85 26,63 30,67 31,52 36,39 34,78 40,20 39,74 46,01 43,00 49,83 47,89 55,55 51,15 59,37 56,03 65,09 59,36 68,99 67,51 78,53 75,83 88,26 83,98 97,80 92,13 107,34 100,28 116,88 108,43 126,42 116,58 135,96 124,73 145,50 31,01 39,58 45,29 53,86 59,57 68,27 73,98 82,55 88,26 96,82 102,67 116,94 131,46 145,74 160,01 174,29 188,57 202,84 217,12 POJEMNOŚĆ WODY W LITRACH/M wysokość typy grzejników 11 KV 21 KV 22 KV 33 KV 2,0 3,9 3,9 6,0 2,6 5,0 5,0 7,6 3,3 6,1 6,1 9,4 3,7 7,1 7,1 10,8 5,1 10,2 10,2 15,6

7 DANE TECHNICZNE 7 NASTAWY WSTĘ PNE ZALETY WKŁADEK ZAWO- ROWYCH W GRZEJNIKACH ZAWOROWYCH COSMO Płynna praca oraz bezstopniowo ustawiany pierścień nastawy dokładne nastawianie niska awaryjność podczas eksploatacji łatwe czyszczenie wkładek zaworowych kolorowe oznaczenie wkładki z określoną nastawą fabryczną FABRYCZNE NASTAWY WSTĘ PNE Grzejniki zaworowe, wyposażone są fabrycznie we wkładki zaworowe z określoną nastawą wstępną (możliwa późniejsza zmiana nastawy w zależności od potrzeb). Seryjnie zamontowane wkładki zaworowe umożliwiają uzyskanie 8 nastaw głównych k v oraz szeregu nastaw pośrednich. Fabrycznie ustawia się 5 wybranych nastaw w zależności od wielkości grzejnika. Nastawy określone są przy założeniu min. ciśnienia w instalacji na poziomie 100 mbar. KORZYŚCI RÓWNOWAŻENIA HYDRAULICZNEGO oszczędność energii do 6 % redukcja CO 2 komfort cieplny redukcja szumów w instalacji ZALETY FABRYCZNEJ NASTAWY WSTĘPNEJ ZAWORÓW optymalne równoważenie hydrauliczne w budynkach oszczędność czasu pracy instalatorów po wyregulowaniu instalacji oszczędność energii do 6 % oszczędność do 20 % w zużyciu energii elektrycznej przez pompę obiegową K V -TABELA WARTOŚCI nastawa N 6,5 5,2 3,9 1,1 wartość k v do 0,72 0,56 0,42 0,30 0,13 kolor pierścienia czerwony niebieski zielony czarny biały Korekty nastaw zaworów można wprowadzać także pod ciśnieniem roboczym.

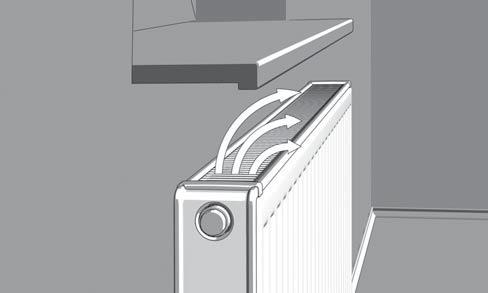

8 8 DANE TECHNICZNE WSKAZÓWKI MONTAŻ OWE GRZEJNIKI PŁYTOWE SĄ DOSTARCZANE W OPAKOWA- NIACH Z POTRÓJNYM ZABEZPIECZENIEM: Opakowanie jest tak zaprojektowane, że jego zdjęcie nie jest konieczne dla montażu i podłączenia. Dzięki temu zachowana jest pełna ochrona grzejnika, aż do zakończenia robót montażowych. Dopuszcza się montaż i próbny rozruch z temperaturą zasilania do 40 C z opakowaniem na grzejniku. PRAWIDŁOWO OA 1. KARTON 2. OSŁONY NAROŻNIKÓW 3. FOLIA TERMOKURCZLIWA MONTAŻ POD PARAPETAMI I WE WNĘKACH Stuprocentowe wykorzystanie mocy cieplnej można osiągnąć tylko przy niezakłóconej cyrkulacji powietrza, tzn. kiedy nad i pod grzejnikiem zachowane są odstępy. Odstęp górny określa się w praktyce według wzoru: NIEPRAWIDŁOWO zator T grubość grzejnika + 10%, czyli OA = T x 1,1. Jeżeli z przyczyn technicznych uzyskanie takiego odstępu nie jest możliwe, to należy liczyć się z obniżeniem wydajności. Zalecana odległość dolnej krawędzi grzejnika od podłogi powinna wynosić min. 10 cm. ROZMIESZCZENIE ZAWIESZEŃ NA TYLNEJ STRONIE GRZEJNIKA* typy grzejników wymiar X wymiar Y = 2 X Y X 11 KV 93 Dla wszystkich grzejników od długości 1800 mm KV KV KV 100 * nie dotyczy grzejników pionowych
