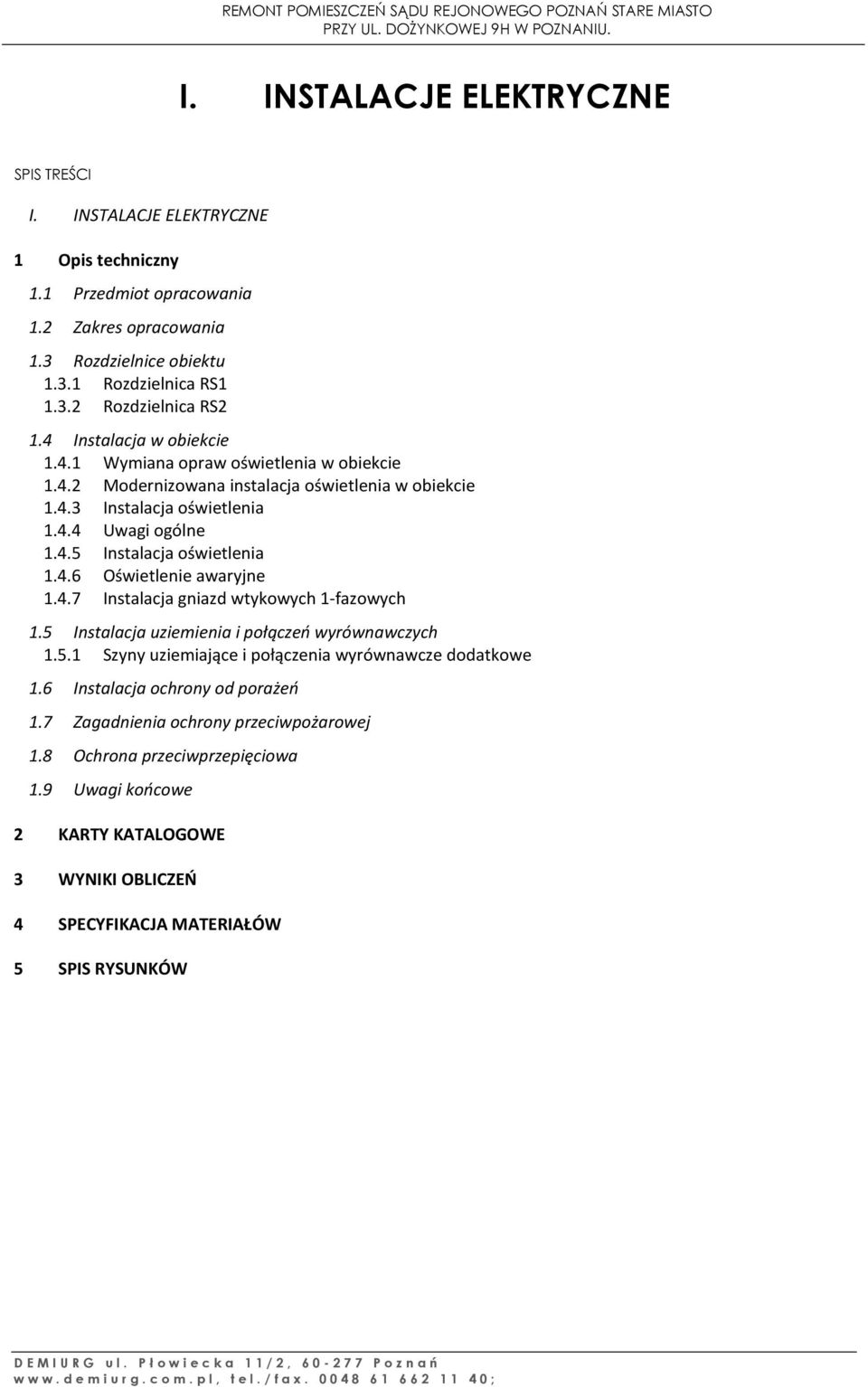

1 I. INSTALACJE ELEKTRYCZNE SPIS TREŚCI I. INSTALACJE ELEKTRYCZNE 1 Opis techniczny 1.1 Przedmiot opracowania 1.2 Zakres opracowania 1.3 Rozdzielnice obiektu Rozdzielnica RS Rozdzielnica RS2 1.4 Instalacja w obiekcie Wymiana opraw oświetlenia w obiekcie Modernizowana instalacja oświetlenia w obiekcie Instalacja oświetlenia Uwagi ogólne Instalacja oświetlenia Oświetlenie awaryjne Instalacja gniazd wtykowych 1-fazowych 1.5 Instalacja uziemienia i połączeń wyrównawczych Szyny uziemiające i połączenia wyrównawcze dodatkowe 1.6 Instalacja ochrony od porażeń 1.7 Zagadnienia ochrony przeciwpożarowej 1.8 Ochrona przeciwprzepięciowa 1.9 Uwagi końcowe 2 KARTY KATALOGOWE 3 WYNIKI OBLICZEŃ 4 SPECYFIKACJA MATERIAŁÓW 5 SPIS RYSUNKÓW

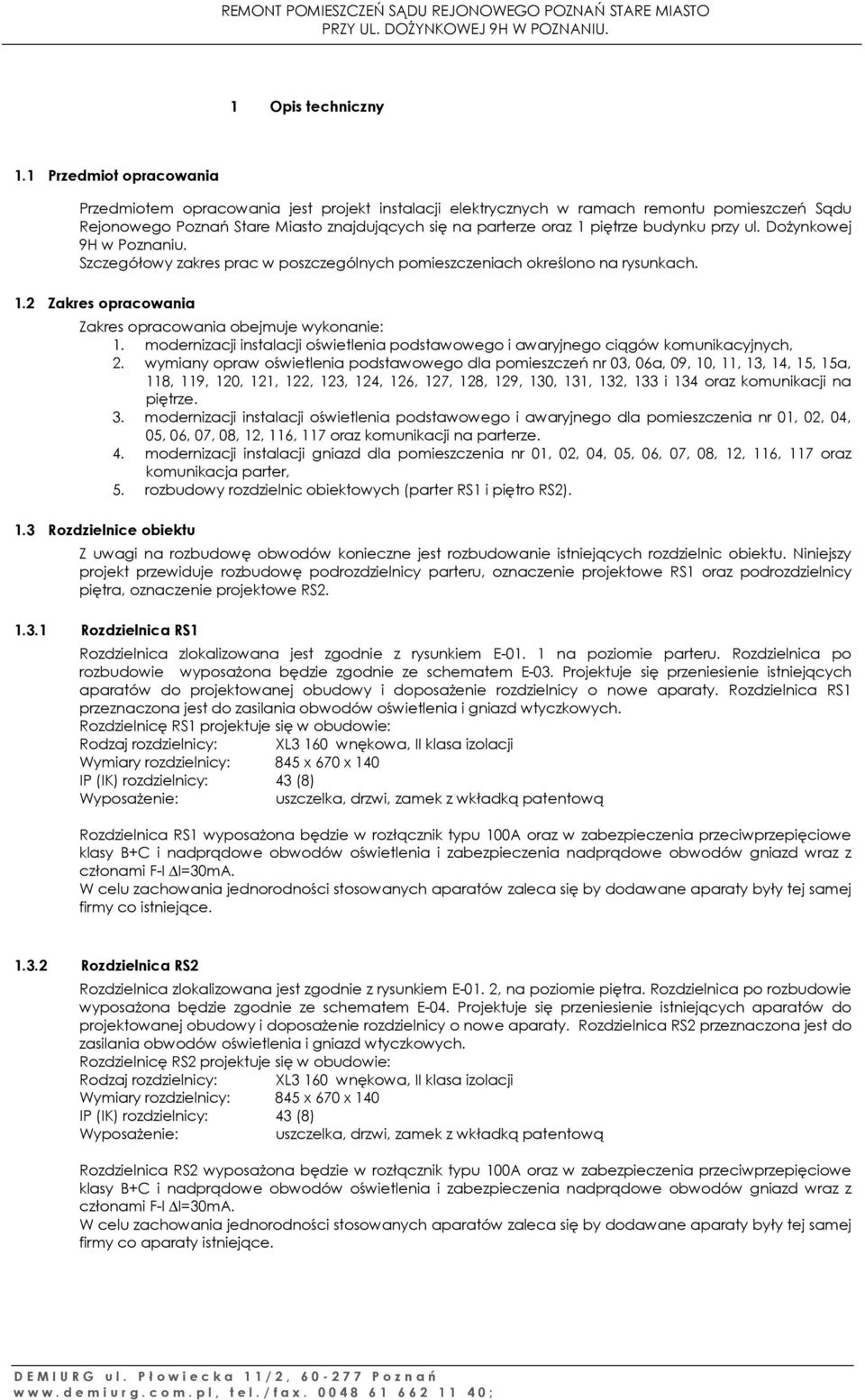

2 1 Opis techniczny 1.1 Przedmiot opracowania Przedmiotem opracowania jest projekt instalacji elektrycznych w ramach remontu pomieszczeń Sądu Rejonowego Poznań Stare Miasto znajdujących się na parterze oraz 1 piętrze budynku przy ul. Dożynkowej 9H w Poznaniu. Szczegółowy zakres prac w poszczególnych pomieszczeniach określono na rysunkach. 1.2 Zakres opracowania Zakres opracowania obejmuje wykonanie: 1. modernizacji instalacji oświetlenia podstawowego i awaryjnego ciągów komunikacyjnych, 2. wymiany opraw oświetlenia podstawowego dla pomieszczeń nr 03, 06a, 09, 10, 11, 13, 14, 15, 15a, 118, 119, 120, 121, 122, 123, 124, 126, 127, 128, 129, 130, 131, 132, 133 i 134 oraz komunikacji na piętrze. 3. modernizacji instalacji oświetlenia podstawowego i awaryjnego dla pomieszczenia nr 01, 02, 04, 05, 06, 07, 08, 12, 116, 117 oraz komunikacji na parterze. 4. modernizacji instalacji gniazd dla pomieszczenia nr 01, 02, 04, 05, 06, 07, 08, 12, 116, 117 oraz komunikacja parter, 5. rozbudowy rozdzielnic obiektowych (parter RS1 i piętro RS2). 1.3 Rozdzielnice obiektu Z uwagi na rozbudowę obwodów konieczne jest rozbudowanie istniejących rozdzielnic obiektu. Niniejszy projekt przewiduje rozbudowę podrozdzielnicy parteru, oznaczenie projektowe RS1 oraz podrozdzielnicy piętra, oznaczenie projektowe RS Rozdzielnica RS1 Rozdzielnica zlokalizowana jest zgodnie z rysunkiem E na poziomie parteru. Rozdzielnica po rozbudowie wyposażona będzie zgodnie ze schematem E-03. Projektuje się przeniesienie istniejących aparatów do projektowanej obudowy i doposażenie rozdzielnicy o nowe aparaty. Rozdzielnica RS1 przeznaczona jest do zasilania obwodów oświetlenia i gniazd wtyczkowych. Rozdzielnicę RS1 projektuje się w obudowie: Rodzaj rozdzielnicy: XL3 160 wnękowa, II klasa izolacji Wymiary rozdzielnicy: 845 x 670 x 140 IP (IK) rozdzielnicy: 43 (8) Wyposażenie: uszczelka, drzwi, zamek z wkładką patentową Rozdzielnica RS1 wyposażona będzie w rozłącznik typu 100A oraz w zabezpieczenia przeciwprzepięciowe klasy B+C i nadprądowe obwodów oświetlenia i zabezpieczenia nadprądowe obwodów gniazd wraz z członami F-I I=30mA. W celu zachowania jednorodności stosowanych aparatów zaleca się by dodawane aparaty były tej samej firmy co istniejące Rozdzielnica RS2 Rozdzielnica zlokalizowana jest zgodnie z rysunkiem E-01. 2, na poziomie piętra. Rozdzielnica po rozbudowie wyposażona będzie zgodnie ze schematem E-04. Projektuje się przeniesienie istniejących aparatów do projektowanej obudowy i doposażenie rozdzielnicy o nowe aparaty. Rozdzielnica RS2 przeznaczona jest do zasilania obwodów oświetlenia i gniazd wtyczkowych. Rozdzielnicę RS2 projektuje się w obudowie: Rodzaj rozdzielnicy: XL3 160 wnękowa, II klasa izolacji Wymiary rozdzielnicy: 845 x 670 x 140 IP (IK) rozdzielnicy: 43 (8) Wyposażenie: uszczelka, drzwi, zamek z wkładką patentową Rozdzielnica RS2 wyposażona będzie w rozłącznik typu 100A oraz w zabezpieczenia przeciwprzepięciowe klasy B+C i nadprądowe obwodów oświetlenia i zabezpieczenia nadprądowe obwodów gniazd wraz z członami F-I I=30mA. W celu zachowania jednorodności stosowanych aparatów zaleca się by dodawane aparaty były tej samej firmy co aparaty istniejące.

3 1.4 Instalacja w obiekcie Wymiana opraw oświetlenia w obiekcie Projekt obejmuje swoim zakresem wymianę opraw oświetlenia podstawowego dla pomieszczeń nr 03, 06a, 09, 10, 11, 13, 14, 15, 15a, 118, 119, 120, 121, 122, 123, 124, 126, 127, 128, 129, 130, 131, 132, 133 i 134, Zgodnie z ustaleniami z inwestorem projektowane oprawy maja być zamontowane w miejscu istniejących opraw, z istniejących wypustów oświetleniowych Modernizowana instalacja oświetlenia w obiekcie Projekt obejmuje swoim zakresem modernizację oświetlenia podstawowego dla pomieszczeń nr 01, 02, 04, 05, 06, 07, 08, 12, 116, 117 oraz ciągu komunikacyjnego na parterze budynku. Przed montażem instalacji wykonać trasowanie uwzględniając konstrukcję budynku oraz zapewniając bezkolizyjność z innymi instalacjami. Przejścia przez ściany i stropy wykonać w uszczelnionych rurach PCV. Zabrania się wykonywania przebić przez elementy konstrukcyjno-budowlane obiektu. Cała instalacja z odrębną żyłą żółtozieloną PE w systemie TN-S. Wszystkie przewody instalacyjne z żyłami miedzianymi na napięcie 300/500V i 750V. Urządzenia wyposażyć w trwałe oznaczniki zgodnie z symboliką przyjętą w projekcie. Po wykonaniu instalacji wykonać sprawdzania odbiorcze zgodnie z PN-HD Instalacja oświetlenia Instalacja oświetleniowa została zaprojektowana przewodami YDYtżo 3x1,5mm2 z izolacją na 300/500V i YDYżo 4x1,5mm2 z izolacją na 750V układanymi podtynkowo. Projektowane oprawy zasilić zgodnie z rysunkami E01.1 i E-01.2 z rozbudowywanych podrozdzielnic wskazanych w projekcie. We wszystkich pomieszczeniach sterowanie oświetleniem zaprojektowano łącznikami instalacyjnymi. Doboru natężenia oświetlenia dokonano zgodnie z Normą PN-EN Światło i oświetlenie. Oświetlenie miejsc pracy. W korytarzach przyjęto natężenie oświetlenia podstawowego minimum Eśr=140lx, a dla pomieszczeń biurowych i sal rozpraw minimum Eśr=500lx natomiast dla pomieszczeń sanitariatów przyjęto natężenie oświetlenia podstawowego minimum Eśr=200lx, Szczegóły rozmieszczenia i typy opraw pokazano na rysunkach nr E-01.1 oraz E Zastosować osprzęt instalacyjny podtynkowy. Osprzęt oświetleniowy łączniki typu i kolorystyka do decyzji użytkownika. Jako standard przyjęto osprzęt firmy Schneider z ramkami. Osprzęt instalacyjny mocować w sposób trwały, zapewniający mocne i bezpieczne jego osadzenie. Wyłączniki (na wys.1,3 m) należy rozmieszczać w sposób niekolidujący z wyposażeniem pomieszczenia. Przyjmować jednakowe położenie wyłączników klawiszowych. Po wykonaniu instalacji wykonać sprawdzania odbiorcze zgodnie z PN-HD i badania natężenia oświetlenia zgodnie z PN-84/E Uwagi ogólne Przed montażem instalacji wykonać trasowanie uwzględniając konstrukcję budynku oraz zapewniając bezkolizyjność z innymi instalacjami. Przejścia przez ściany i stropy wykonać w uszczelnionych rurach PCV. Zabrania się wykonywania przebić przez elementy konstrukcyjno- budowlane obiektu. Konstrukcje nośne instalacji łączyć z instalacją wyrównawczą obiektu, z uziomem obiektu. Cała instalacja z odrębną żyłą żółtozieloną PE w systemie TN-S. Wszystkie przewody instalacyjne z żyłami miedzianymi na napięcie 750V.(Kable na napięcie 1 kv). Urządzenia wyposażyć w trwałe oznaczniki zgodnie z symboliką przyjętą w projekcie. Po wykonaniu instalacji wykonać sprawdzania odbiorcze zgodnie z PN-IEC Instalacja oświetlenia Instalacja oświetleniowa została zaprojektowana przewodami YDYżo 3x1,5mm2, YDYżo 3x2,5mm2, YDYżo 5x2,5mm2 i YDYżo 5x4mm2 z izolacją na 750V układanymi na korytkach kablowych oraz podtynkowo. We wszystkich pomieszczeniach sterowanie oświetleniem zaprojektowano łącznikami instalacyjnymi. Doboru natężenia oświetlenia dokonano zgodnie z Normą PN-EN Światło i oświetlenie. Oświetlenie miejsc pracy. Zastosować osprzęt instalacyjny podtynkowy. Osprzęt oświetleniowy łączniki typu i kolorystyka do decyzji użytkownika. Osprzęt instalacyjny mocować w sposób trwały, zapewniający mocne i bezpieczne jego osadzenie. Wyłączniki (na wys.1,4 m) należy rozmieszczać w sposób niekolidujący z wyposażeniem pomieszczenia. Przyjmować jednakowe położenie wyłączników klawiszowych. Po wykonaniu instalacji wykonać sprawdzania odbiorcze zgodnie z PN-IEC i badania natężenia oświetlenia zgodnie z PN-84/E

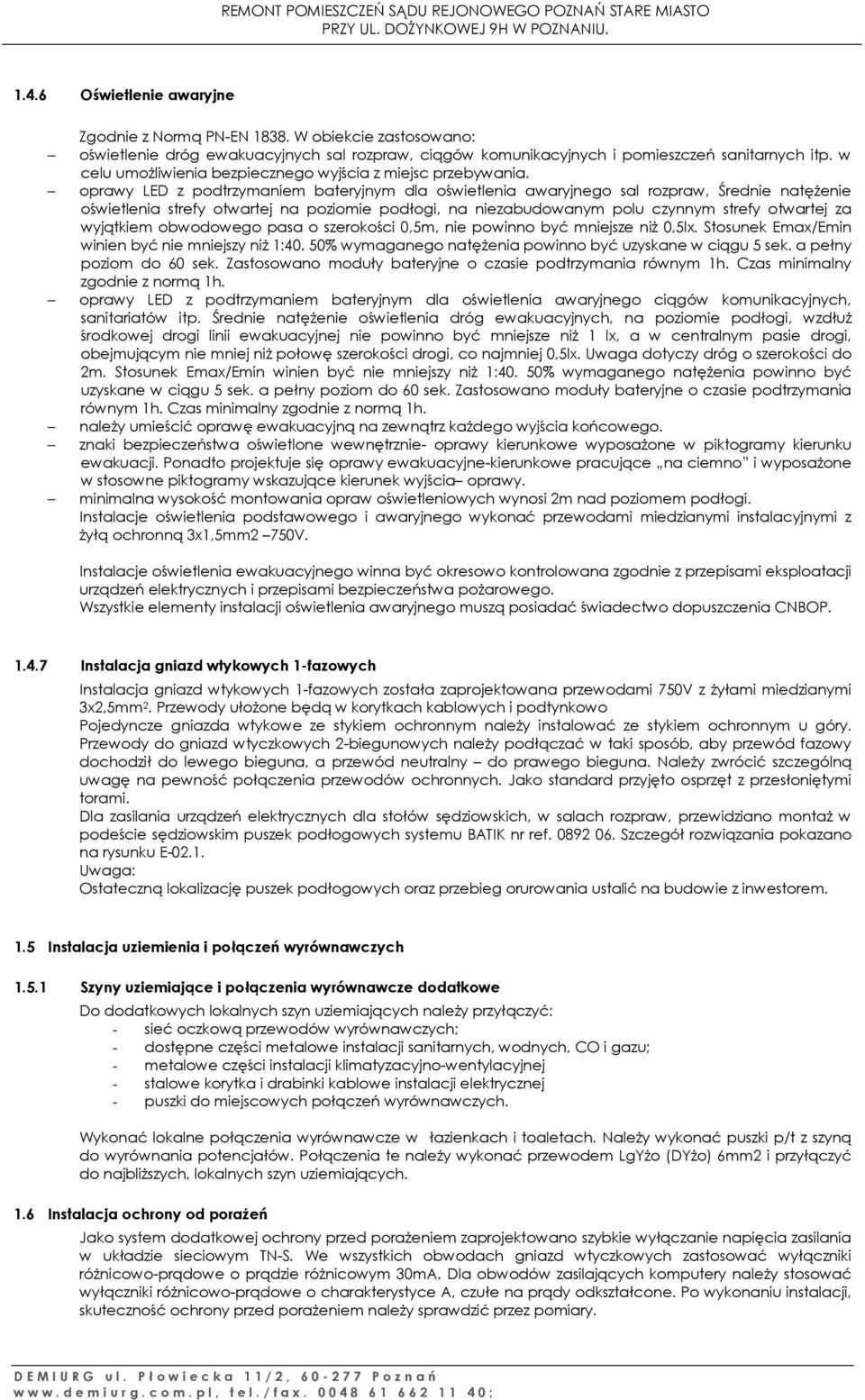

4 1.4.6 Oświetlenie awaryjne Zgodnie z Normą PN-EN W obiekcie zastosowano: oświetlenie dróg ewakuacyjnych sal rozpraw, ciągów komunikacyjnych i pomieszczeń sanitarnych itp. w celu umożliwienia bezpiecznego wyjścia z miejsc przebywania. oprawy LED z podtrzymaniem bateryjnym dla oświetlenia awaryjnego sal rozpraw, Średnie natężenie oświetlenia strefy otwartej na poziomie podłogi, na niezabudowanym polu czynnym strefy otwartej za wyjątkiem obwodowego pasa o szerokości 0,5m, nie powinno być mniejsze niż 0,5lx. Stosunek Emax/Emin winien być nie mniejszy niż 1:40. 50% wymaganego natężenia powinno być uzyskane w ciągu 5 sek. a pełny poziom do 60 sek. Zastosowano moduły bateryjne o czasie podtrzymania równym 1h. Czas minimalny zgodnie z normą 1h. oprawy LED z podtrzymaniem bateryjnym dla oświetlenia awaryjnego ciągów komunikacyjnych, sanitariatów itp. Średnie natężenie oświetlenia dróg ewakuacyjnych, na poziomie podłogi, wzdłuż środkowej drogi linii ewakuacyjnej nie powinno być mniejsze niż 1 lx, a w centralnym pasie drogi, obejmującym nie mniej niż połowę szerokości drogi, co najmniej 0,5lx. Uwaga dotyczy dróg o szerokości do 2m. Stosunek Emax/Emin winien być nie mniejszy niż 1:40. 50% wymaganego natężenia powinno być uzyskane w ciągu 5 sek. a pełny poziom do 60 sek. Zastosowano moduły bateryjne o czasie podtrzymania równym 1h. Czas minimalny zgodnie z normą 1h. należy umieścić oprawę ewakuacyjną na zewnątrz każdego wyjścia końcowego. znaki bezpieczeństwa oświetlone wewnętrznie- oprawy kierunkowe wyposażone w piktogramy kierunku ewakuacji. Ponadto projektuje się oprawy ewakuacyjne-kierunkowe pracujące na ciemno i wyposażone w stosowne piktogramy wskazujące kierunek wyjścia oprawy. minimalna wysokość montowania opraw oświetleniowych wynosi 2m nad poziomem podłogi. Instalacje oświetlenia podstawowego i awaryjnego wykonać przewodami miedzianymi instalacyjnymi z żyłą ochronną 3x1,5mm2 750V. Instalacje oświetlenia ewakuacyjnego winna być okresowo kontrolowana zgodnie z przepisami eksploatacji urządzeń elektrycznych i przepisami bezpieczeństwa pożarowego. Wszystkie elementy instalacji oświetlenia awaryjnego muszą posiadać świadectwo dopuszczenia CNBOP Instalacja gniazd wtykowych 1-fazowych Instalacja gniazd wtykowych 1-fazowych została zaprojektowana przewodami 750V z żyłami miedzianymi 3x2,5mm 2. Przewody ułożone będą w korytkach kablowych i podtynkowo Pojedyncze gniazda wtykowe ze stykiem ochronnym należy instalować ze stykiem ochronnym u góry. Przewody do gniazd wtyczkowych 2-biegunowych należy podłączać w taki sposób, aby przewód fazowy dochodził do lewego bieguna, a przewód neutralny do prawego bieguna. Należy zwrócić szczególną uwagę na pewność połączenia przewodów ochronnych. Jako standard przyjęto osprzęt z przesłoniętymi torami. Dla zasilania urządzeń elektrycznych dla stołów sędziowskich, w salach rozpraw, przewidziano montaż w podeście sędziowskim puszek podłogowych systemu BATIK nr ref Szczegół rozwiązania pokazano na rysunku E Uwaga: Ostateczną lokalizację puszek podłogowych oraz przebieg orurowania ustalić na budowie z inwestorem. 1.5 Instalacja uziemienia i połączeń wyrównawczych Szyny uziemiające i połączenia wyrównawcze dodatkowe Do dodatkowych lokalnych szyn uziemiających należy przyłączyć: - sieć oczkową przewodów wyrównawczych; - dostępne części metalowe instalacji sanitarnych, wodnych, CO i gazu; - metalowe części instalacji klimatyzacyjno-wentylacyjnej - stalowe korytka i drabinki kablowe instalacji elektrycznej - puszki do miejscowych połączeń wyrównawczych. Wykonać lokalne połączenia wyrównawcze w łazienkach i toaletach. Należy wykonać puszki p/t z szyną do wyrównania potencjałów. Połączenia te należy wykonać przewodem LgYżo (DYżo) 6mm2 i przyłączyć do najbliższych, lokalnych szyn uziemiających. 1.6 Instalacja ochrony od porażeń Jako system dodatkowej ochrony przed porażeniem zaprojektowano szybkie wyłączanie napięcia zasilania w układzie sieciowym TN-S. We wszystkich obwodach gniazd wtyczkowych zastosować wyłączniki różnicowo-prądowe o prądzie różnicowym 30mA. Dla obwodów zasilających komputery należy stosować wyłączniki różnicowo-prądowe o charakterystyce A, czułe na prądy odkształcone. Po wykonaniu instalacji, skuteczność ochrony przed porażeniem należy sprawdzić przez pomiary.

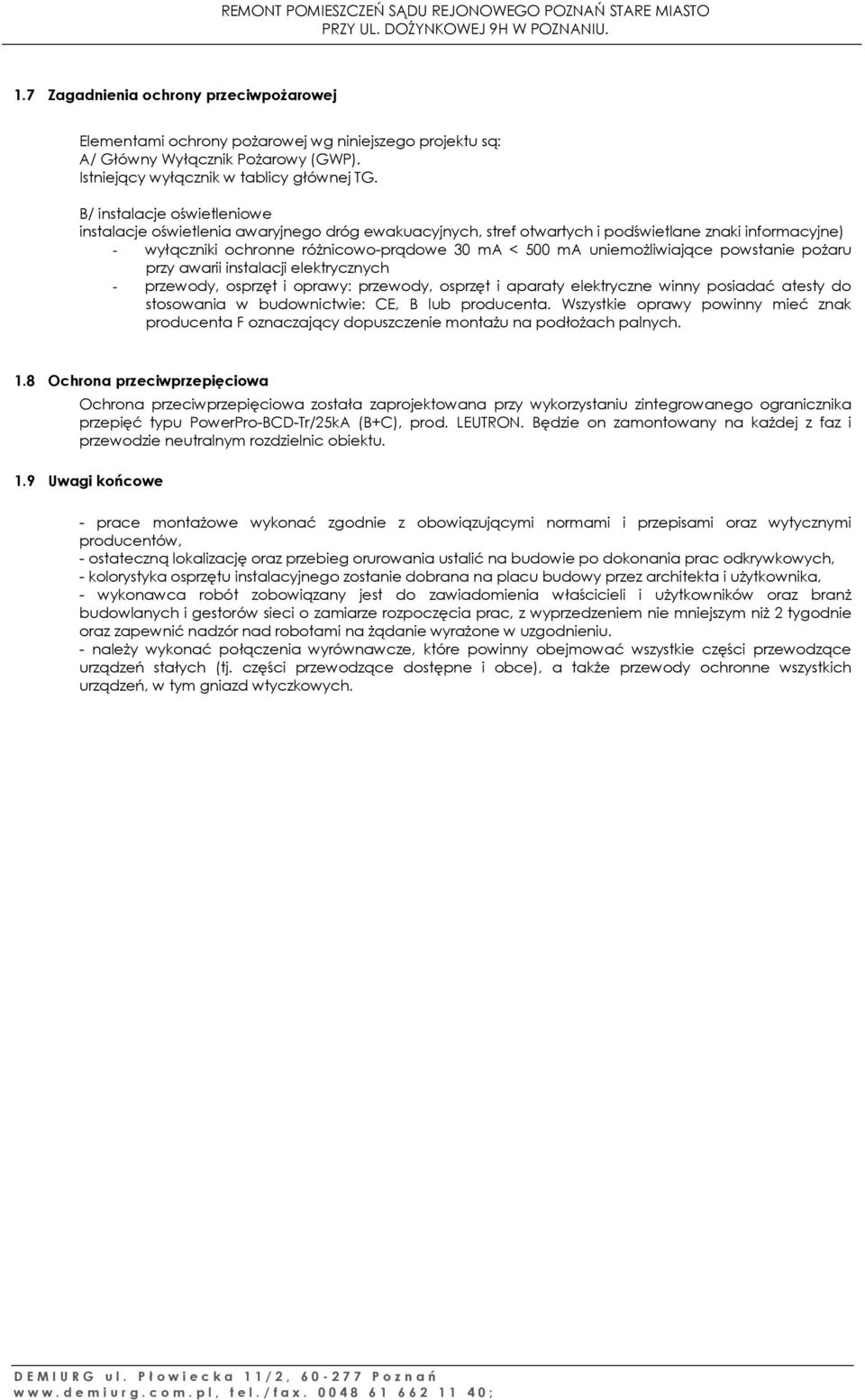

5 1.7 Zagadnienia ochrony przeciwpożarowej Elementami ochrony pożarowej wg niniejszego projektu są: A/ Główny Wyłącznik Pożarowy (GWP). Istniejący wyłącznik w tablicy głównej TG. B/ instalacje oświetleniowe instalacje oświetlenia awaryjnego dróg ewakuacyjnych, stref otwartych i podświetlane znaki informacyjne) - wyłączniki ochronne różnicowo-prądowe 30 ma < 500 ma uniemożliwiające powstanie pożaru przy awarii instalacji elektrycznych - przewody, osprzęt i oprawy: przewody, osprzęt i aparaty elektryczne winny posiadać atesty do stosowania w budownictwie: CE, B lub producenta. Wszystkie oprawy powinny mieć znak producenta F oznaczający dopuszczenie montażu na podłożach palnych. 1.8 Ochrona przeciwprzepięciowa Ochrona przeciwprzepięciowa została zaprojektowana przy wykorzystaniu zintegrowanego ogranicznika przepięć typu PowerPro-BCD-Tr/25kA (B+C), prod. LEUTRON. Będzie on zamontowany na każdej z faz i przewodzie neutralnym rozdzielnic obiektu. 1.9 Uwagi końcowe - prace montażowe wykonać zgodnie z obowiązującymi normami i przepisami oraz wytycznymi producentów, - ostateczną lokalizację oraz przebieg orurowania ustalić na budowie po dokonania prac odkrywkowych, - kolorystyka osprzętu instalacyjnego zostanie dobrana na placu budowy przez architekta i użytkownika, - wykonawca robót zobowiązany jest do zawiadomienia właścicieli i użytkowników oraz branż budowlanych i gestorów sieci o zamiarze rozpoczęcia prac, z wyprzedzeniem nie mniejszym niż 2 tygodnie oraz zapewnić nadzór nad robotami na żądanie wyrażone w uzgodnieniu. - należy wykonać połączenia wyrównawcze, które powinny obejmować wszystkie części przewodzące urządzeń stałych (tj. części przewodzące dostępne i obce), a także przewody ochronne wszystkich urządzeń, w tym gniazd wtyczkowych.

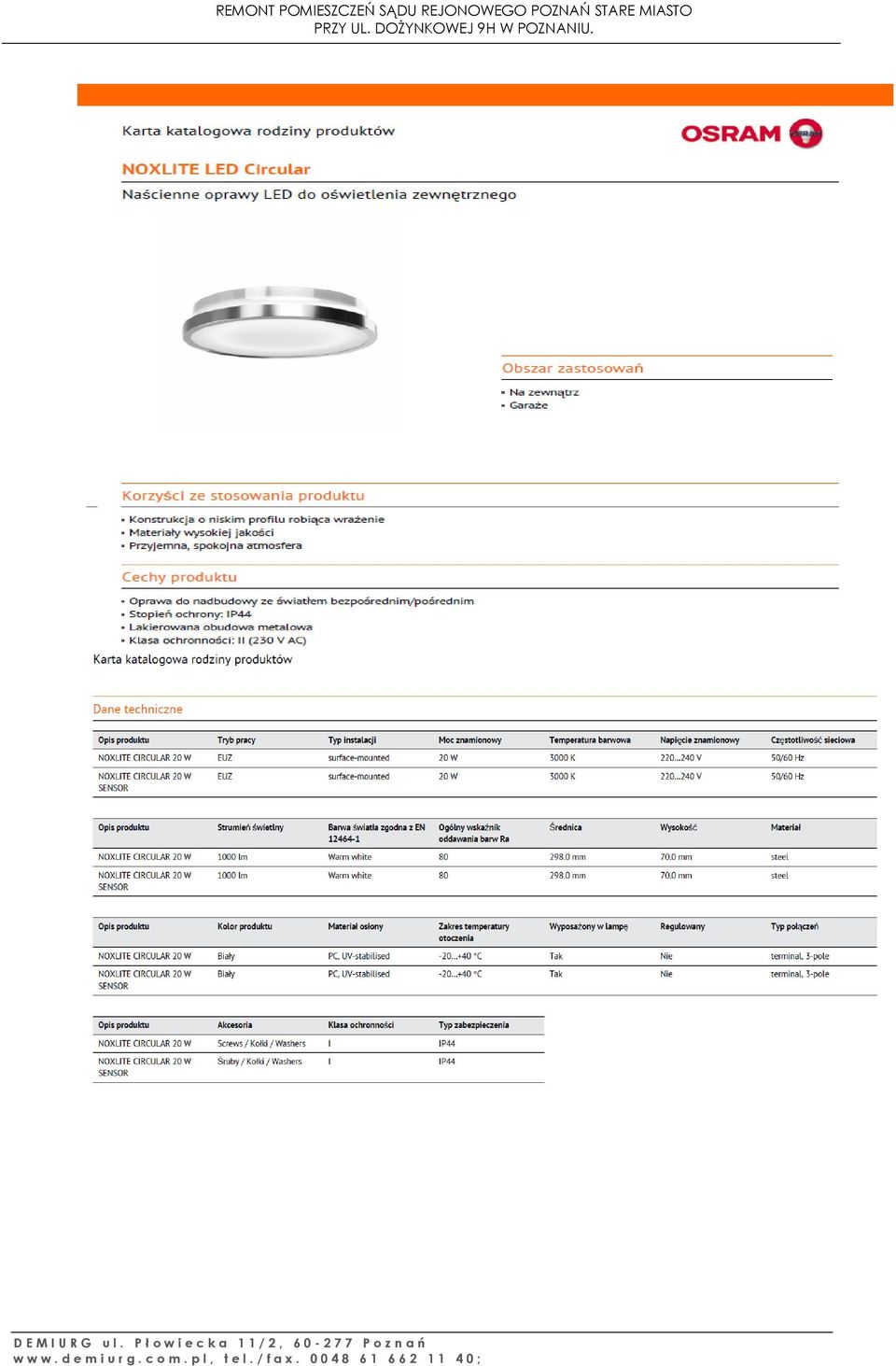

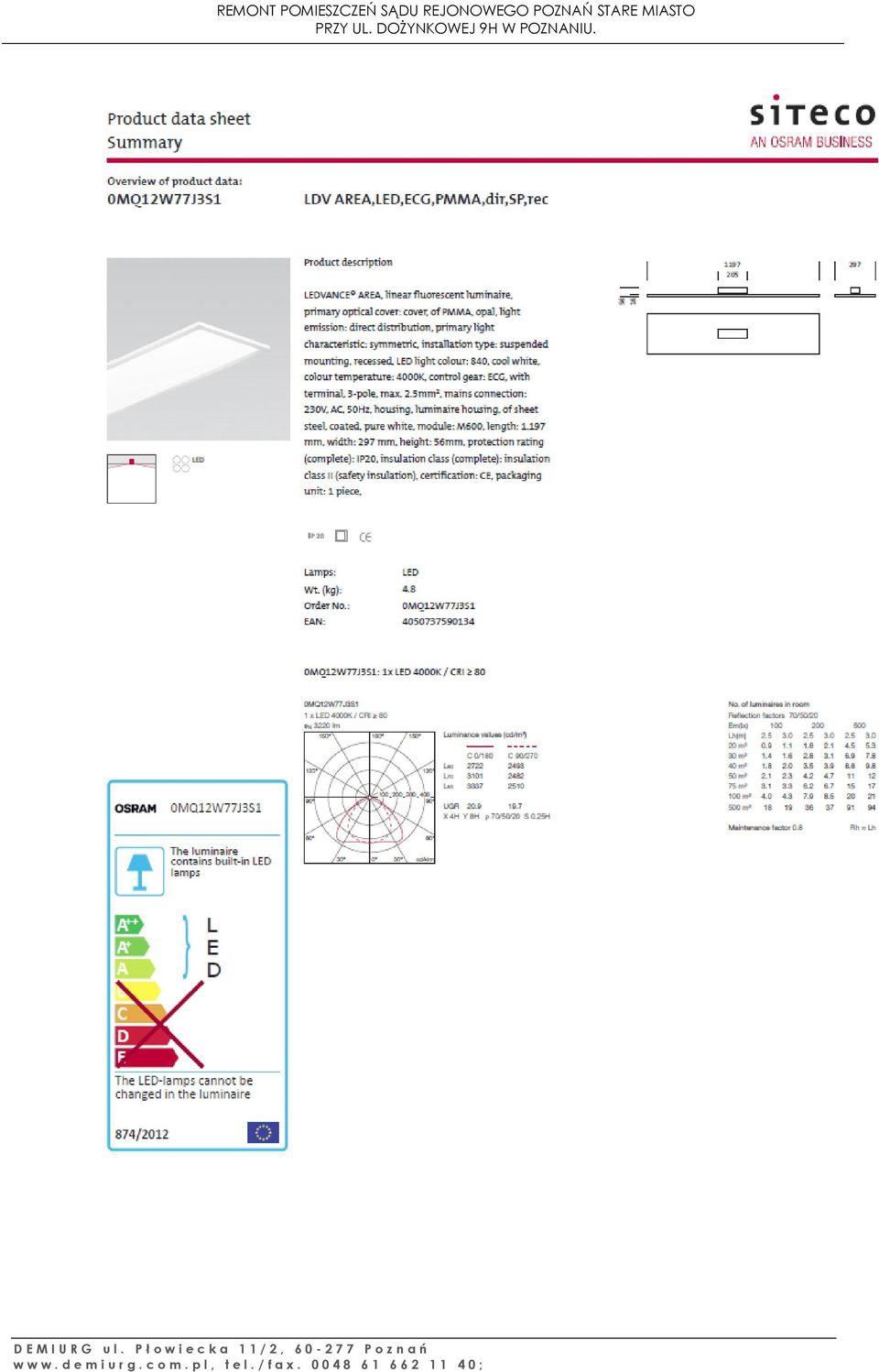

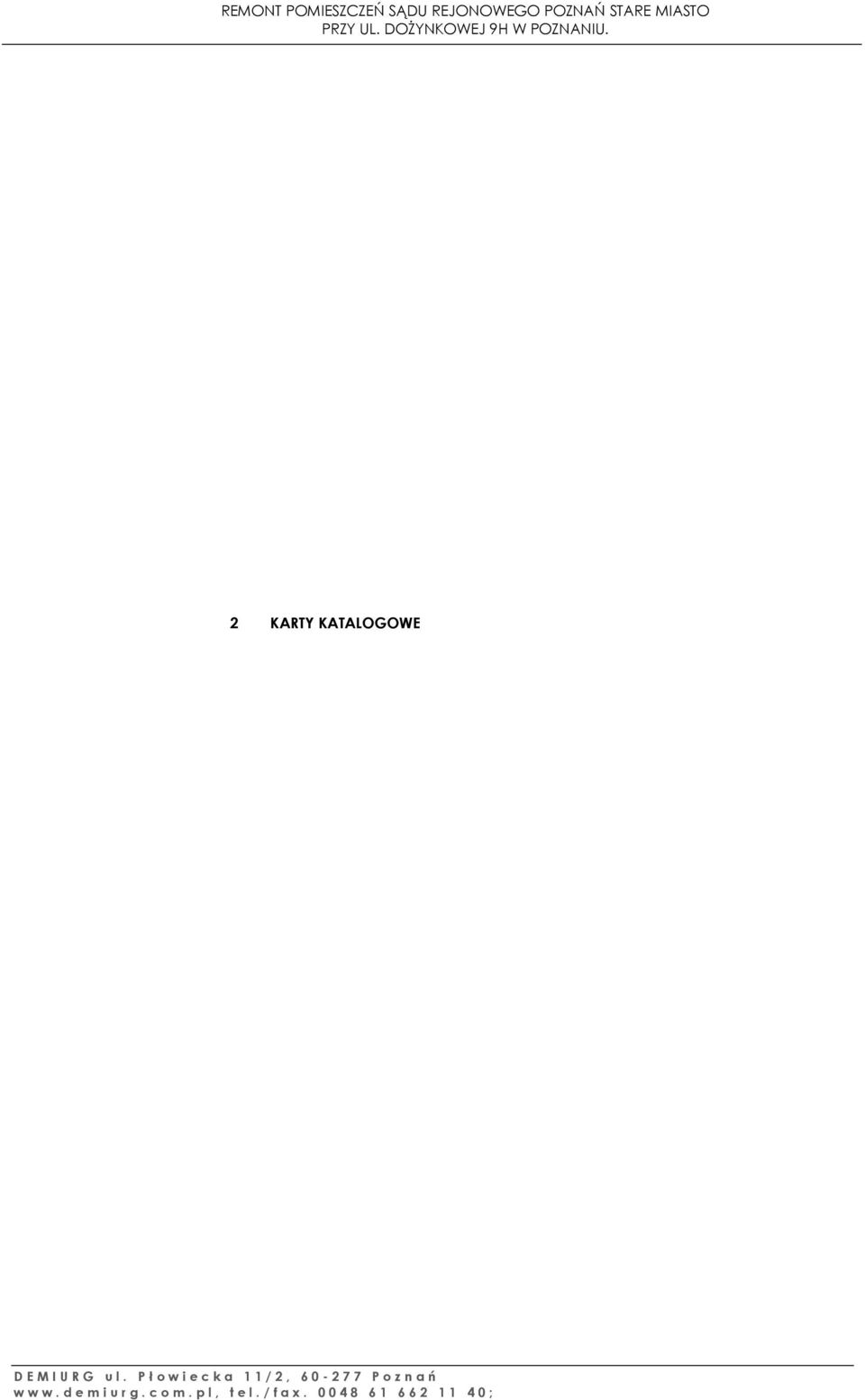

6 2 KARTY KATALOGOWE

7

8

9

10

11

12

13

14

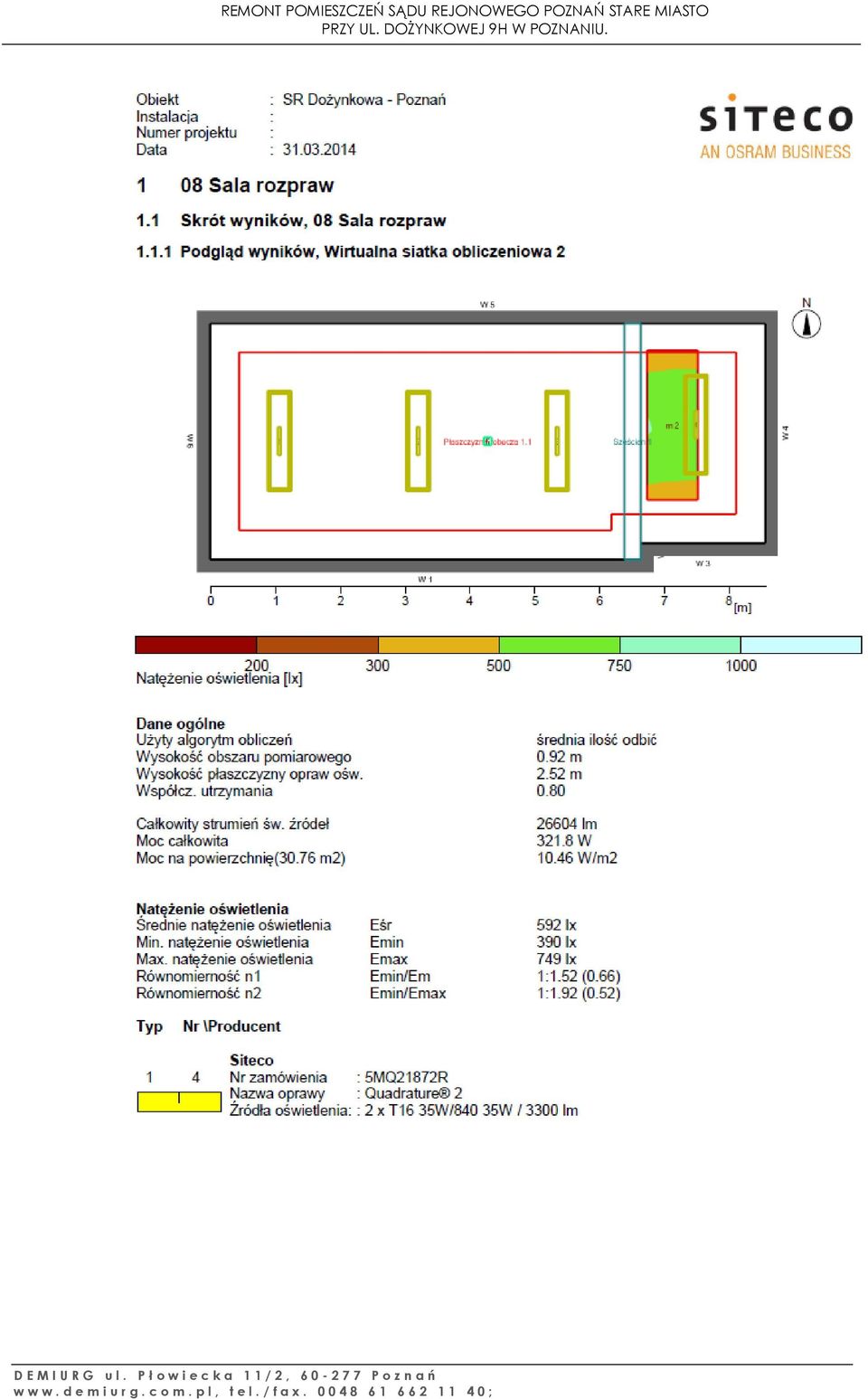

15 3 WYNIKI OBLICZEŃ

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58 4 SPECYFIKACJA MATERIAŁÓW Indeks Opis oprawy A1 Oprawa świetlówkowa do nabudowania lub zwieszenia o bezpośrednim, szerokim rozsyle. Wyposażona w wysokiej jakości mikropryzmatyczny klosz ELDACON wykonany z tworzywa PMMA spełniający wymagania CAT 2 (L<= 1000cd/m²), ograniczający olśnienie UGR<16. Kostka przyłączeniowa 3-polowa, max. 2,5mm2. Widoczna ramka oprawy wykonana z anodowanego aluminium ekstrudowanego, boczne części pionowe szczotkowane, od dołu polerowane. Górna część obudowy z blachy stalowej malowanej proszkowo na kolor szary metalic metaliczny szary (RAL9006). Statecznik elektroniczny do świetlówek liniowych T5 2x35W Stopień ochrony IP20, klasa ochronności I, wymiary: długość=1546mm, szerokość =363 mm; wysokość obudowy =37mm. Sprawność oprawy nie mniejsza niż 70%. Certyfikat CE, ENEC Typ oprawy: np. Quadrature 2 prod. Siteco A2 Oprawa świetlówkowa do zwieszenia o bezpośrednio (57%) / pośrednim( 43%), szerokim rozsyle. Wyposażona w wysokiej jakości mikropryzmatyczny klosz ELDACON wykonany z tworzywa PMMA spełniający wymagania CAT 2 (L<= 1000cd/m²), ograniczający olśnienie UGR<13. Kostka przyłączeniowa 3-polowa, max. 2,5mm2. Widoczna ramka oprawy wykonana z anodowanego aluminium ekstrudowanego, boczne części pionowe szczotkowane, od dołu polerowane. Górna część obudowy z blachy stalowej malowanej proszkowo na kolor szary metalic metaliczny szary (RAL9006). Statecznik elektroniczny EVG MultiWatt do świetlówek liniowych T5 2x28W/54W Stopień ochrony IP20, klasa ochronności I, wymiary: długość=1246mm, szerokość =363 mm; wysokość obudowy =37mm. Sprawność oprawy nie mniejsza niż 76%. Certyfikat CE, ENEC Typ oprawy: np. Quadrature 2 prod. Siteco

59 B1 Oprawa zwieszana wyposażona w raster aluminiowy polerowany ograniczający olśnienie. Rozsył o bezpośrednio (70%) / pośredni ( 30%), szeroki. Możliwość łączenia oprawy w linię bez widocznych przerw (ciągły raster). Statecznik elektroniczny klasy profesjonalnej EVG MultiWatt. Oprawa przeznaczona na dwie świetlówki liniowe T5 o mocach 28 lub 54W. Kostka przyłączeniowa 3-polowa max 2,5mm2, obudowa z blachy stalowej, powierzchnia oprawy w kolorze białym, elementy czołowe wykonane z polistyrenu, stopień ochrony IP20, klasa ochronności I, wymiary: długość=1207mm, szerokość=229mm, wysokość=58mm, Sprawność oprawy nie mniejsza niż 93%. Certyfikat CE Typ oprawy: np. Louvre Luminaire M prod. Siteco B2 Oprawa zwieszana wyposażona w raster aluminiowy polerowany ograniczający olśnienie. Rozsył o bezpośrednio (70%) / pośredni ( 30%), szeroki. Możliwość łączenia oprawy w linię bez widocznych przerw (ciągły raster). Statecznik elektroniczny klasy profesjonalnej EVG MultiWatt. Oprawa przeznaczona na dwie świetlówki liniowe T5 o mocach 28 lub 54W. Kostka przyłączeniowa 3-polowa max 2,5mm2, obudowa z blachy stalowej, powierzchnia oprawy w kolorze białym, elementy czołowe wykonane z polistyrenu, stopień ochrony IP20, klasa ochronności I, wymiary: długość=1207mm, szerokość=229mm, wysokość=58mm, Sprawność oprawy nie mniejsza niż 98%. Certyfikat CE Typ oprawy: np. Louvre Luminaire M prod. Siteco

60 B3 Oprawa zwieszana wyposażona w raster aluminiowy polerowany ograniczający olśnienie. Rozsył o bezpośrednio (70%) / pośredni ( 30%), szeroki. Możliwość łączenia oprawy w linię bez widocznych przerw (ciągły raster). Statecznik elektroniczny klasy profesjonalnej EVG MultiWatt. Oprawa przeznaczona na jedną świetlówkę liniową T5 o mocy 28 lub 54W. Kostka przyłączeniowa 3-polowa max 2,5mm2, obudowa z blachy stalowej, powierzchnia oprawy w kolorze białym, elementy czołowe wykonane z polistyrenu, stopień ochrony IP20, klasa ochronności I, wymiary: długość=1207mm, szerokość=145mm, wysokość=58mm, Sprawność oprawy nie mniejsza niż 93%. Certyfikat CE Typ oprawy: np. Louvre Luminaire M prod. Siteco C1 Oprawa natynkowa wyposażona w raster aluminiowy polerowany ograniczający olśnienie. Rozsył o bezpośredni, szeroki. Możliwość łączenia oprawy w linię bez widocznych przerw (ciągły raster). Statecznik elektroniczny klasy profesjonalnej EVG MultiWatt. Oprawa przeznaczona na dwie świetlówki liniowe T5 o mocach 28 lub 54W. Kostka przyłączeniowa 3- polowa max 2,5mm2, obudowa z blachy stalowej, powierzchnia oprawy w kolorze białym, elementy czołowe wykonane z polistyrenu, stopień ochrony IP20, klasa ochronności I, wymiary: długość=1207mm, szerokość=229mm, wysokość=58mm, Sprawność oprawy nie mniejsza niż 88%. Certyfikat CE, ENEC10. Typ oprawy: np. Louvre Luminaire M prod. Siteco

61 C2 Oprawa natynkowa wyposażona w raster aluminiowy polerowany ograniczający olśnienie. Rozsył o bezpośredni, szeroki. Możliwość łączenia oprawy w linię bez widocznych przerw (ciągły raster). Statecznik elektroniczny klasy profesjonalnej EVG MultiWatt. Oprawa przeznaczona na dwie świetlówki liniowe T5 o mocach 28 lub 54W. Kostka przyłączeniowa 3- polowa max 2,5mm2, obudowa z blachy stalowej, powierzchnia oprawy w kolorze białym, elementy czołowe wykonane z polistyrenu, stopień ochrony IP20, klasa ochronności I, wymiary: długość=1207mm, szerokość=229mm, wysokość=58mm, Sprawność oprawy nie mniejsza niż 80%. Certyfikat CE, ENEC10. Typ oprawy: np. Louvre Luminaire M prod. Siteco D1 - Oprawa LED do wbudowania w sufit M600 lub zwieszenia na linkach. Płaska obudowa (grubość 16mm bez zasilacza). Szeroki, bezpośredni rozsył. Obudowa wykonana z blachy stalowej malowana na kolor biały. Klosz wykonany z opalizowanego PMMA równomiernie rozpraszający światło. Cały obszar klosza równomiernie rozświetlony. Wysoka skuteczność świetlna oprawy 80lm/W. Oprawa wyposażona w zasilacz elektroniczny EVG. Kostka 3-polowa do podłączenia przewodu o przekroju max. 2.5mm², zasilanie: 230V, AC 50Hz. Klasa ochronności: II. Stopień ochrony: IP20. Wymiary dł./szer./wys.:1197/297/16 [mm] (wysokość z zasilaczem 56mm) Certyfikaty: CE. Oprawa o mocy 50W, skuteczność świetlna oprawy: nie mniejsza niż: 80lm/W Typ oprawy: np. Ledvance Area prod. Osram

62 D1 - Oprawa LED do wbudowania w sufit M600 lub zwieszenia na linkach. Płaska obudowa (grubość 16mm bez zasilacza). Szeroki, bezpośredni rozsył. Obudowa wykonana z blachy stalowej malowana na kolor biały. Klosz wykonany z opalizowanego PMMA równomiernie rozpraszający światło. Cały obszar klosza równomiernie rozświetlony. Wysoka skuteczność świetlna oprawy 80lm/W. Oprawa wyposażona w zasilacz elektroniczny EVG. Kostka 3-polowa do podłączenia przewodu o przekroju max. 2.5mm², zasilanie: 230V, AC 50Hz. Klasa ochronności: II. Stopień ochrony: IP20. Wymiary: dł./szer./wys.:1197/297/16[mm] (wysokość z zasilaczem 56mm) Certyfikaty: CE. Oprawa o mocy 50W, skuteczność świetlna oprawy: nie mniejsza niż: 80lm/W Typ oprawy: np. Ledvance Area prod. Osram LVNO - Oprawa oświetlenia awaryjnego. obudowa z aluminium malowana w kolorze szarym. Optyka szeroka, przystosowana do stref otwartych. Montaż natynkowy na suficie Zasilanie 230V 50Hz Czas ładowania akumulatora 12h Dioda LED sygnalizująca obecność sieci elektrycznej i ładowania akumulatora Akumulatory niklowo-kadmowe, wysoko temperaturowe Dioda power Led 3W Klasa izolacji I Stopień ochrony Ip41 Temperatura otoczenia 0 C do +40 C Elektroniczne zabezpieczenie przed całkowitym rozładowaniem baterii Czas pracy w trybie awaryjnym 3 godziny Zaciski przyłączeniowe 3 x 2,5 mm² Posiada dopuszczenie CNBOP Typ oprawy: np. Lovato N LED prod. AWEX

63 LVNC- Oprawa oświetlenia awaryjnego. obudowa z aluminium malowana w kolorze białym. Optyka do korytarzy. Montaż natynkowy na suficie Zasilanie 230V 50Hz Czas ładowania akumulatora 12h Dioda LED sygnalizująca obecność sieci elektrycznej i ładowania akumulatora Akumulatory niklowo-kadmowe, wysoko temperaturowe Dioda power Led 3W Klasa izolacji I Stopień ochrony Ip41 Temperatura otoczenia 0 C do +40 C Elektroniczne zabezpieczenie przed całkowitym rozładowaniem baterii Czas pracy w trybie awaryjnym 3 godziny Zaciski przyłączeniowe 3 x 2,5 mm² Posiada dopuszczenie CNBOP Typ oprawy: np. Lovato N LED prod. AWEX LVPO - Oprawa oświetlenia awaryjnego. obudowa z białego PC. Optyka szeroka, przystosowana do stref otwartych. Montaż podtynkowy w suficie g/k Zasilanie 230V 50Hz Czas ładowania akumulatora 12h Dioda LED sygnalizująca obecność sieci elektrycznej i ładowania akumulatora Akumulatory niklowo-kadmowe, wysoko temperaturowe Dioda power Led 3W Klasa izolacji I Stopień ochrony Ip41 Temperatura otoczenia 0 C do +40 C Elektroniczne zabezpieczenie przed całkowitym rozładowaniem baterii Czas pracy w trybie awaryjnym 3 godziny Zaciski przyłączeniowe 3 x 2,5 mm² Posiada dopuszczenie CNBOP Typ oprawy: np. Lovato P LED prod. AWEX

64 LVPC - Oprawa oświetlenia awaryjnego. obudowa z białego PC. Optyka do korytarzy. Montaż podtynkowy w suficie g/k Zasilanie 230V 50Hz Czas ładowania akumulatora 12h Dioda LED sygnalizująca obecność sieci elektrycznej i ładowania akumulatora Akumulatory niklowo-kadmowe, wysoko temperaturowe Dioda power Led 3W Klasa izolacji I Stopień ochrony Ip41 Temperatura otoczenia 0 C do +40 C Elektroniczne zabezpieczenie przed całkowitym rozładowaniem baterii Czas pracy w trybie awaryjnym 3 godziny Zaciski przyłączeniowe 3 x 2,5 mm² Posiada dopuszczenie CNBOP Typ oprawy: np. Lovato P LED prod. AWEX EW Oprawa oświetlenia awaryjnego. Obudowa z aluminium w kolorze srebrnym Montaż: na suficie, na ścianie lub na zawiesiu linkowym Zasilanie: 230V 50 60Hz; źródło światła LED 1,2W Klasa izolacji: I Stopień ochrony: IP 41 Temperatura otoczenia: 0 C 40 C Czas ładowania akumulatora: do 24h Rodzaj akumulatora: Ni-Cd Czas pracy w trybie awaryjnym: 3 h Zaciski przyłączeniowe: 3 2,5mm2 lub 4 2,5mm2 (zależnie od modelu) Posiada dopuszczenie CNBOP Typ oprawy: np. Twins LED prod. AWEX

65 L3- Downlight w toaletach - płaska i lekka oprawa downlight LED do wbudowania w sufit podwieszany o bezpośrednim szerokim rozsyle, pierścień oprawy wykonany z białego PC. Klosz przezroczysty z PMMA zapewniający stopień ochrony IP54. Oprawa wyposażona w zasilacz elektroniczny EVG poza oprawą. Lekka konstrukcja, waga oprawy nie większa niż 0,8kg. Strumień świetlny netto oprawy nie mniejszy niż 1120lm. Kostka 2-polowa do podłączenia przewodu o przekroju max. 0.75mm². Zasilanie: V, AC/DC, 50/60Hz. Klasa ochronności: II. Stopień ochrony: IP54. Wymiary: średnica: 172mm, wysokość: 68mm. Certyfikaty: CE. Oprawa o mocy 12W, skuteczność świetlna oprawy nie mniejsza niż: 93lm/W. Typ oprawy: np. Ledvance Downlight gen.2 L prod. Osram E1 -Oprawa nad lustra w toaletach - oprawa ścienna liniowa z kloszem mlecznym wykonanym z PMMA, statecznik elektroniczny, moc 1xT5 24W, kostka 3-polowa do podłączenia przewodu o przekroju max. 1.5mm², zasilanie: 230V, AC, 50Hz, obudowa oprawy wykonana z profilu aluminiowego, lakierowana na kolor biały, chromowane elementy czołowe, stopień ochrony: IP44, klasa ochronności: I, certifikaty: CE, ENEC 10, znak F Sprawność oprawy nie mniejsza niż 71%. Typ oprawy : np. Europlex TC prod. Siteco N1 -Plafon Led w toaletach - Oprawa LED sufitowa i ścienna typu plafon. Obudowa wykonana ze stali malowana na biało. Klosz opalowy wykonany z PC z chromowanym pierścieniem aluminiowym. Zasilacz elektroniczny. IP44, klasa ochronności: I. Moc oprawy 20W. Skuteczność świetlna oprawy: nie mniejsza niż: 50lm/W Typ oprawy : np. Noxlite Circolar 1xNoxlite LED prod. Siteco

66 5 SPIS RYSUNKÓW NR RYS.: NAZWA: ILOŚĆ ARK. ARK.: E-01 PLAN INSTALACJI OŚWIETLENIA 2 E-02 PLAN INSTALACJI SIŁY I GNIAZD 2 E-03 SCHEMAT ROZDZIELNICY RS1 3 E-04 SCHEMAT ROZDZIELNICY RS2 1 E-05 SCHEMAT BLOKOWY ZASILANIA 1 E-06 SCHEMAT FUNKCJONALNY ZASILANIA 1
