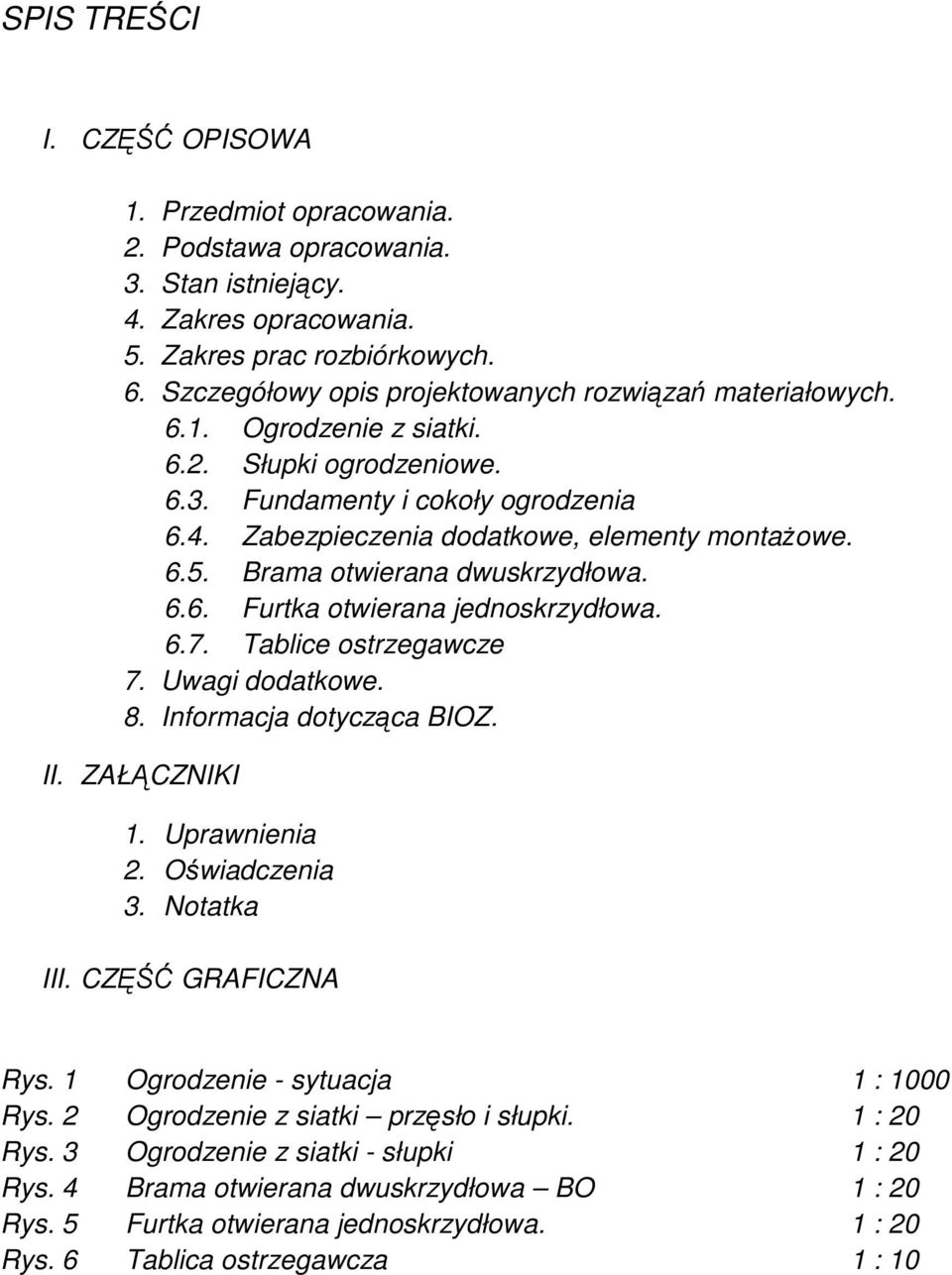

1 SPIS TREŚCI I. CZĘŚĆ OPISOWA 1. Przedmiot opracowania. 2. Podstawa opracowania. 3. Stan istniejący. 4. Zakres opracowania. 5. Zakres prac rozbiórkowych. 6. Szczegółowy opis projektowanych rozwiązań materiałowych Ogrodzenie z siatki Słupki ogrodzeniowe Fundamenty i cokoły ogrodzenia 6.4. Zabezpieczenia dodatkowe, elementy montaŝowe Brama otwierana dwuskrzydłowa Furtka otwierana jednoskrzydłowa Tablice ostrzegawcze 7. Uwagi dodatkowe. 8. Informacja dotycząca BIOZ. II. ZAŁĄCZNIKI 1. Uprawnienia 2. Oświadczenia 3. Notatka III. CZĘŚĆ GRAFICZNA Rys. 1 Ogrodzenie - sytuacja 1 : 1000 Rys. 2 Ogrodzenie z siatki przęsło i słupki. 1 : 20 Rys. 3 Ogrodzenie z siatki - słupki 1 : 20 Rys. 4 Brama otwierana dwuskrzydłowa BO 1 : 20 Rys. 5 Furtka otwierana jednoskrzydłowa. 1 : 20 Rys. 6 Tablica ostrzegawcza 1 : 10

2 Przedmiot opracowania. Przedmiotem opracowania jest projekt konstrukcji ogrodzenia magazynu lotniczych środków bojowych w kompleksie wojskowym 6019 w Świdwinie. Ogrodzenie powyŝsze spełnia wymogi odnośnie ochrony obiektów wojskowych INSTRUKCJA O OCHRONIE OBIEKTÓW WOJSKOWYCH OIN 3/ Podstawa opracowania. Podstawę opracowania stanowią: umowa z 17 Terenowym Oddziałem Lotniskowym plan sytuacyjny przeprowadzona wizja lokalna istniejącego ogrodzenia Instrukcja o ochronie obiektów wojskowych OIN 3/2008 Poradnik stosowania zabezpieczeń mechanicznych oraz ogrodzeń w ochronie terenów, obiektów i mienia wojskowego Szt.Gen 1538/2002 wytyczne branŝowe Program Organizacyjno-UŜytkowy obowiązujące normy i przepisy 2. Stan istniejący. Ogólny stan techniczny istniejącego ogrodzenia zewnętrznego jest niezadowalający. Istniejące ogrodzenie oraz jego elementy nie spełniają aktualnych wymogów Instrukcji o ochronie obiektów wojskowych. Bramy z powodu długiego okresu uŝytkowania są znacznie wyeksploatowane, widoczne są ubytki w ich częściach osłonowych i konstrukcyjnych oraz występuje duŝa korozja elementów metalowych. Ogrodzenie było systematycznie naprawiane i konserwowane poprzez uzupełnianie elementów ogrodzenia, jednak postępująca korozja uniemoŝliwia dalsze naprawy i wymusza remont poprzez jego całkowitą wymianę. 3. Zakres opracowania. Niniejsze opracowanie obejmuje wykonanie projektu konstrukcji dwurzędowego ogrodzenia składu amunicji i jednorzędowego ogrodzenia części wartowniczej o następujących parametrach: a. długość ogrodzenia całkowita 2392 m w tym; ogrodzenie z siatki na cokoliku 1317 m, ogrodzenie z siatki z siatką zagłębioną w gruncie wewnętrzne 1075 m b. wysokość całkowita ogrodzenia z siatki h= 2,52 m w tym; 0,15 m cokolik na całej długości ogrodzenia zewnętrznego i 2,05 m siatka, 2,2 m ogrodzenie z siatki bez cokolika,

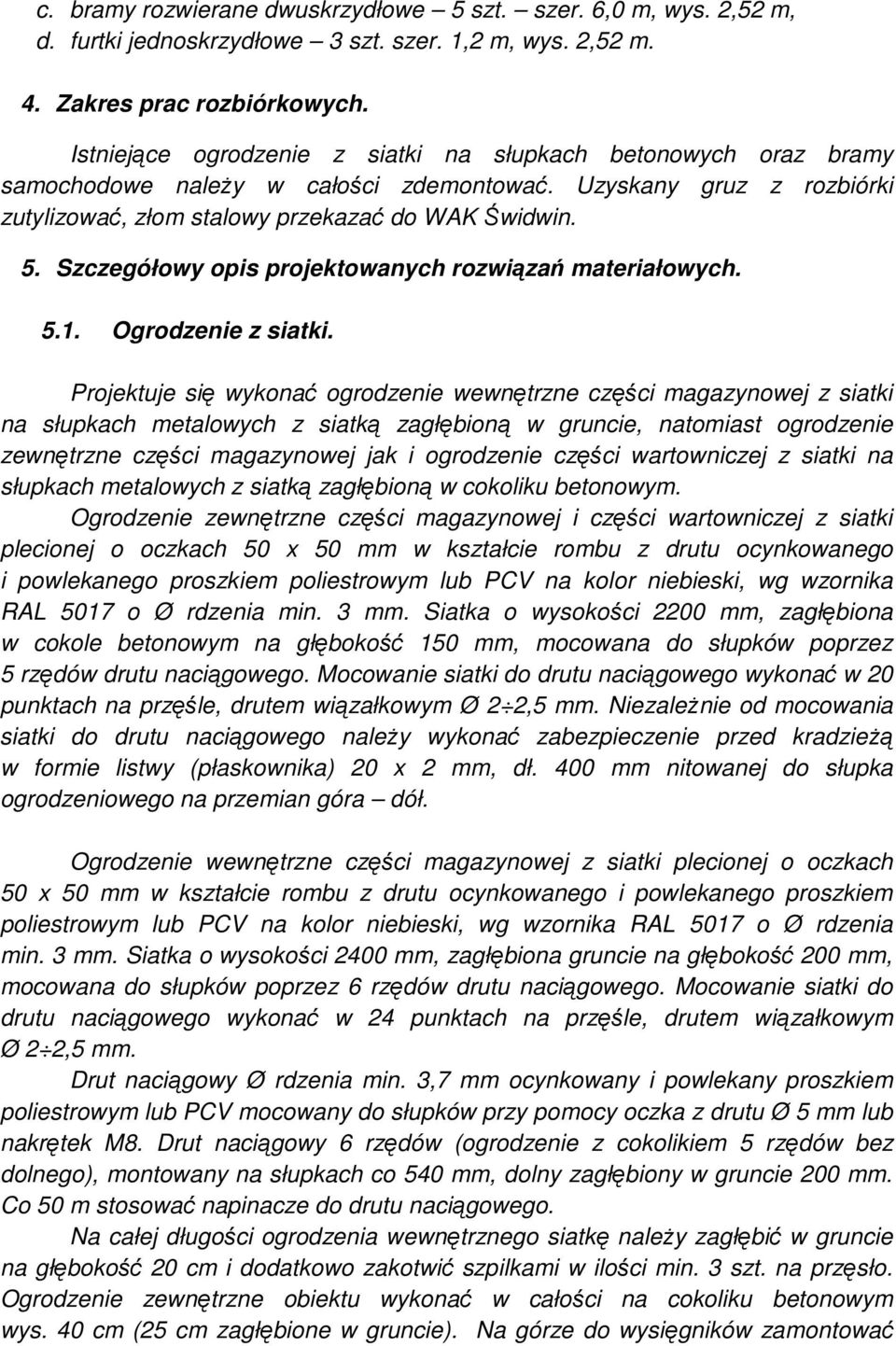

3 c. bramy rozwierane dwuskrzydłowe 5 szt. szer. 6,0 m, wys. 2,52 m, d. furtki jednoskrzydłowe 3 szt. szer. 1,2 m, wys. 2,52 m. 4. Zakres prac rozbiórkowych. Istniejące ogrodzenie z siatki na słupkach betonowych oraz bramy samochodowe naleŝy w całości zdemontować. Uzyskany gruz z rozbiórki zutylizować, złom stalowy przekazać do WAK Świdwin. 5. Szczegółowy opis projektowanych rozwiązań materiałowych Ogrodzenie z siatki. Projektuje się wykonać ogrodzenie wewnętrzne części magazynowej z siatki na słupkach metalowych z siatką zagłębioną w gruncie, natomiast ogrodzenie zewnętrzne części magazynowej jak i ogrodzenie części wartowniczej z siatki na słupkach metalowych z siatką zagłębioną w cokoliku betonowym. Ogrodzenie zewnętrzne części magazynowej i części wartowniczej z siatki plecionej o oczkach 50 x 50 mm w kształcie rombu z drutu ocynkowanego i powlekanego proszkiem poliestrowym lub PCV na kolor niebieski, wg wzornika RAL 5017 o Ø rdzenia min. 3 mm. Siatka o wysokości 2200 mm, zagłębiona w cokole betonowym na głębokość 150 mm, mocowana do słupków poprzez 5 rzędów drutu naciągowego. Mocowanie siatki do drutu naciągowego wykonać w 20 punktach na przęśle, drutem wiązałkowym Ø 2 2,5 mm. NiezaleŜnie od mocowania siatki do drutu naciągowego naleŝy wykonać zabezpieczenie przed kradzieŝą w formie listwy (płaskownika) 20 x 2 mm, dł. 400 mm nitowanej do słupka ogrodzeniowego na przemian góra dół. Ogrodzenie wewnętrzne części magazynowej z siatki plecionej o oczkach 50 x 50 mm w kształcie rombu z drutu ocynkowanego i powlekanego proszkiem poliestrowym lub PCV na kolor niebieski, wg wzornika RAL 5017 o Ø rdzenia min. 3 mm. Siatka o wysokości 2400 mm, zagłębiona gruncie na głębokość 200 mm, mocowana do słupków poprzez 6 rzędów drutu naciągowego. Mocowanie siatki do drutu naciągowego wykonać w 24 punktach na przęśle, drutem wiązałkowym Ø 2 2,5 mm. Drut naciągowy Ø rdzenia min. 3,7 mm ocynkowany i powlekany proszkiem poliestrowym lub PCV mocowany do słupków przy pomocy oczka z drutu Ø 5 mm lub nakrętek M8. Drut naciągowy 6 rzędów (ogrodzenie z cokolikiem 5 rzędów bez dolnego), montowany na słupkach co 540 mm, dolny zagłębiony w gruncie 200 mm. Co 50 m stosować napinacze do drutu naciągowego. Na całej długości ogrodzenia wewnętrznego siatkę naleŝy zagłębić w gruncie na głębokość 20 cm i dodatkowo zakotwić szpilkami w ilości min. 3 szt. na przęsło. Ogrodzenie zewnętrzne obiektu wykonać w całości na cokoliku betonowym wys. 40 cm (25 cm zagłębione w gruncie). Na górze do wysięgników zamontować

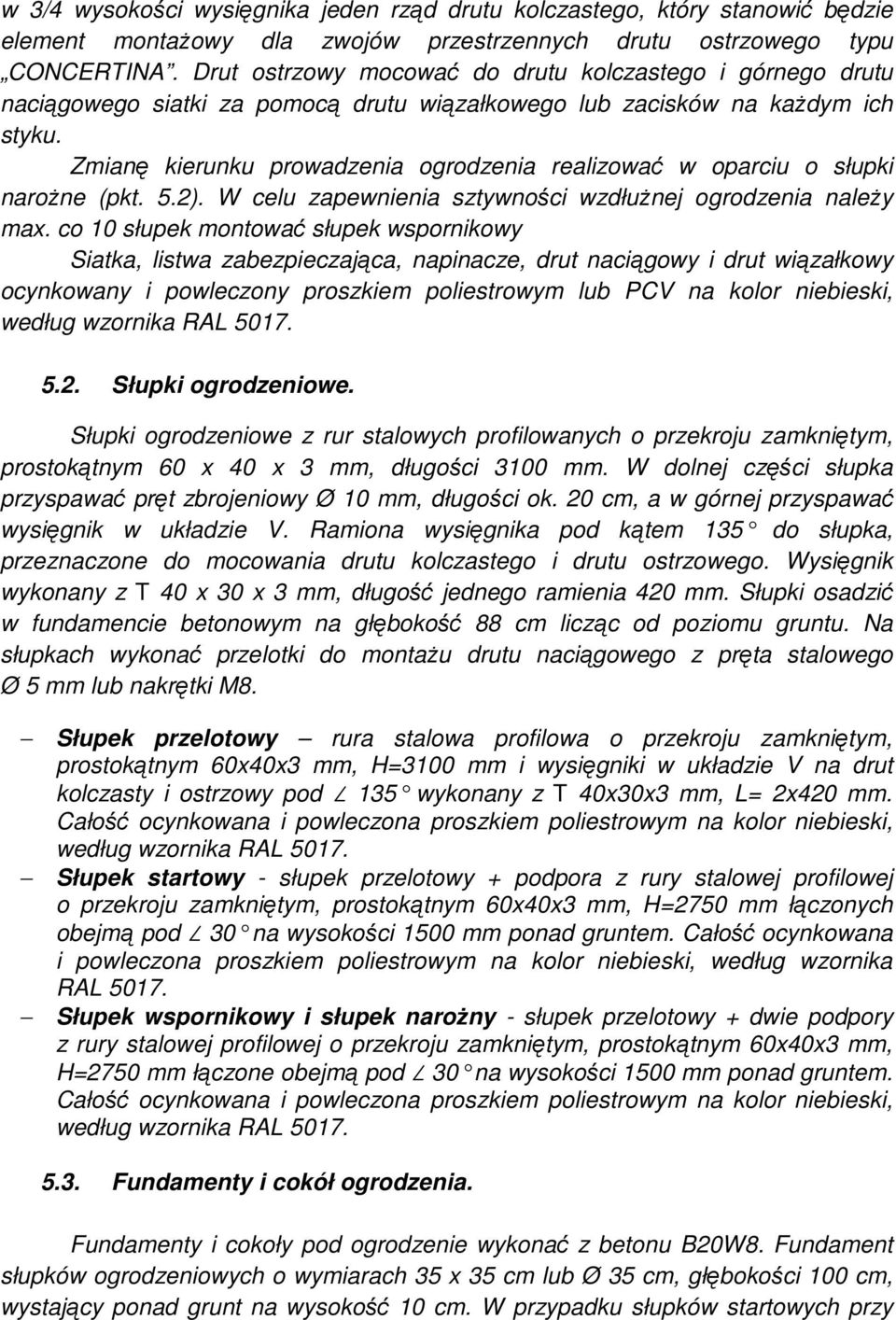

4 w 3/4 wysokości wysięgnika jeden rząd drutu kolczastego, który stanowić będzie element montaŝowy dla zwojów przestrzennych drutu ostrzowego typu CONCERTINA. Drut ostrzowy mocować do drutu kolczastego i górnego drutu naciągowego siatki za pomocą drutu wiązałkowego lub zacisków na kaŝdym ich styku. Zmianę kierunku prowadzenia ogrodzenia realizować w oparciu o słupki naroŝne (pkt. 5.2). W celu zapewnienia sztywności wzdłuŝnej ogrodzenia naleŝy max. co 10 słupek montować słupek wspornikowy Siatka, listwa zabezpieczająca, napinacze, drut naciągowy i drut wiązałkowy ocynkowany i powleczony proszkiem poliestrowym lub PCV na kolor niebieski, według wzornika RAL Słupki ogrodzeniowe. Słupki ogrodzeniowe z rur stalowych profilowanych o przekroju zamkniętym, prostokątnym 60 x 40 x 3 mm, długości 3100 mm. W dolnej części słupka przyspawać pręt zbrojeniowy Ø 10 mm, długości ok. 20 cm, a w górnej przyspawać wysięgnik w układzie V. Ramiona wysięgnika pod kątem 135 do słupka, przeznaczone do mocowania drutu kolczastego i drutu ostrzowego. Wysięgnik wykonany z T 40 x 30 x 3 mm, długość jednego ramienia 420 mm. Słupki osadzić w fundamencie betonowym na głębokość 88 cm licząc od poziomu gruntu. Na słupkach wykonać przelotki do montaŝu drutu naciągowego z pręta stalowego Ø 5 mm lub nakrętki M8. Słupek przelotowy rura stalowa profilowa o przekroju zamkniętym, prostokątnym 60x40x3 mm, H=3100 mm i wysięgniki w układzie V na drut kolczasty i ostrzowy pod 135 wykonany z T 40x30x3 mm, L= 2x420 mm. Całość ocynkowana i powleczona proszkiem poliestrowym na kolor niebieski, według wzornika RAL Słupek startowy - słupek przelotowy + podpora z rury stalowej profilowej o przekroju zamkniętym, prostokątnym 60x40x3 mm, H=2750 mm łączonych obejmą pod 30 na wysokości 1500 mm ponad gruntem. Całość ocynkowana i powleczona proszkiem poliestrowym na kolor niebieski, według wzornika RAL Słupek wspornikowy i słupek naroŝny - słupek przelotowy + dwie podpory z rury stalowej profilowej o przekroju zamkniętym, prostokątnym 60x40x3 mm, H=2750 mm łączone obejmą pod 30 na wysokości 1500 mm ponad gruntem. Całość ocynkowana i powleczona proszkiem poliestrowym na kolor niebieski, według wzornika RAL Fundamenty i cokół ogrodzenia. Fundamenty i cokoły pod ogrodzenie wykonać z betonu B20W8. Fundament słupków ogrodzeniowych o wymiarach 35 x 35 cm lub Ø 35 cm, głębokości 100 cm, wystający ponad grunt na wysokość 10 cm. W przypadku słupków startowych przy

5 bramach lub furtkach fundament słupa bramy (furtki) jest jednocześnie fundamentem słupka. Na całej trasie ogrodzenia zewnętrznego części magazynowej i części wartowniczej naleŝy wykonać cokolik betonowy szerokości 20 cm i wysokości 40 cm, zagłębiony 25 cm pod poziomem terenu. Fundament i cokół powinny stanowić jedną całość. W co drugim przęśle wykonać dylatację cokołu w postaci elastycznej taśmy dylatacyjnej o szerokości 1 cm. Fundament-cokół powinien wystawać 15 cm ponad poziom terenu. Przy zmianie pochyłości terenu wykonać fundament schodkowy Zabezpieczenia dodatkowe, elementy montaŝowe. Drut kolczasty dwuŝyłowy, Ø rdzenia min. 2,4 mm. Montowany w jednym rzędzie na kaŝdym ramieniu wysięgnika słupka. Drut kolczasty ocynkowany i powlekany proszkiem poliestrowym lub PCV na kolor niebieski, według wzornika RAL Drut ostrzowy - typu CONCERTINA z drutu nośnego Ø min2,5 mm i taśmy stalowej z wyciętymi ostrzami. Całość ocynkowana ogniowo. Drut montowany za pomocą drutu wiązałkowego lub zacisków do drutu kolczastego i górnego drutu naciągowego siatki ogrodzeniowej. Drut naciągowy stalowy, Ø rdzenia min. 3,7 mm. Mocowany na słupkach za pomocą oczka z drutu Ø 5 mm lub nakrętki M8 w rozstawie co 54 cm, dolny drut montowany 20 cm poniŝej gruntu. Co 50 m stosować napinacze. Drut naciągowy ocynkowany i powlekany proszkiem poliestrowym lub PCV na kolor niebieski, według wzornika RAL Obejmy do montaŝu słupków podporowych dwudzielne, wykonane z płaskownika szerokości 30 mm i grubości 3 mm. Obejmy wyprofilowane tak, aby pasowały do profilu słupka. Występują trzy rodzaje obejm umoŝliwiające montaŝ startowy / końcowy, wspornikowy i naroŝny. Obejmy do montaŝu słupków podporowych łączone na śruby M10 dł. 50 mm. Obejmy ocynkowane i powlekane proszkiem poliestrowym na kolor niebieski, według wzornika RAL Listwy zabezpieczające wykonane z płaskownika 20 x 2 mm, dł. 400 mm, montowane do słupków za pomocą nitów zrywanych 7 mm. Listwy montować do słupków na przemian góra / dół. Listwy ocynkowane i powlekane proszkiem poliestrowym na kolor niebieski, według wzornika RAL Brama otwierana dwuskrzydłowa. Projektuje się bramy dwuskrzydłowe, rozwierane szerokości w świetle 6,0 m i wysokości 2,16 m (wysokość skrzydła), wyposaŝone w wysięgniki pionowe na drut

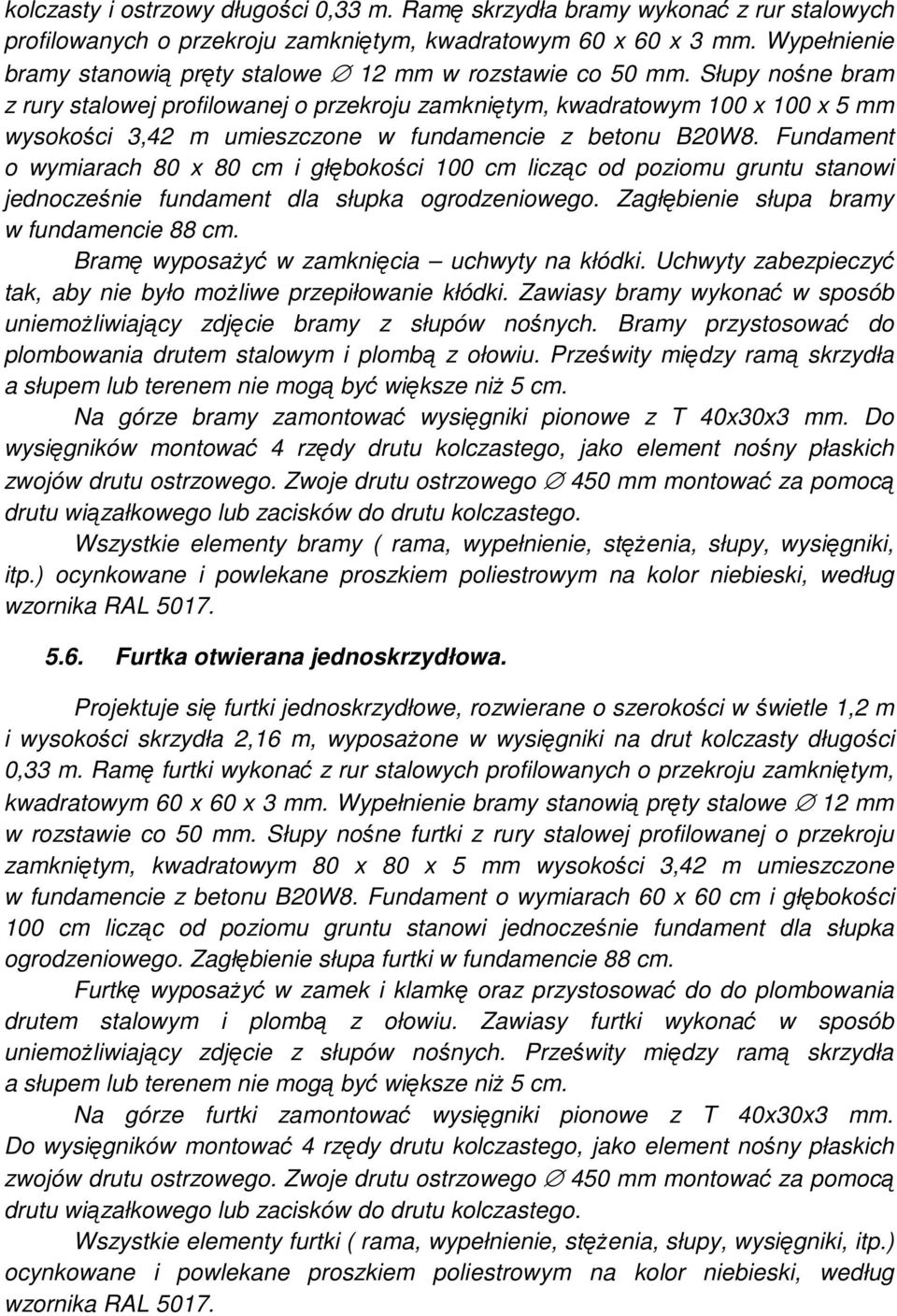

6 kolczasty i ostrzowy długości 0,33 m. Ramę skrzydła bramy wykonać z rur stalowych profilowanych o przekroju zamkniętym, kwadratowym 60 x 60 x 3 mm. Wypełnienie bramy stanowią pręty stalowe 12 mm w rozstawie co 50 mm. Słupy nośne bram z rury stalowej profilowanej o przekroju zamkniętym, kwadratowym 100 x 100 x 5 mm wysokości 3,42 m umieszczone w fundamencie z betonu B20W8. Fundament o wymiarach 80 x 80 cm i głębokości 100 cm licząc od poziomu gruntu stanowi jednocześnie fundament dla słupka ogrodzeniowego. Zagłębienie słupa bramy w fundamencie 88 cm. Bramę wyposaŝyć w zamknięcia uchwyty na kłódki. Uchwyty zabezpieczyć tak, aby nie było moŝliwe przepiłowanie kłódki. Zawiasy bramy wykonać w sposób uniemoŝliwiający zdjęcie bramy z słupów nośnych. Bramy przystosować do plombowania drutem stalowym i plombą z ołowiu. Prześwity między ramą skrzydła a słupem lub terenem nie mogą być większe niŝ 5 cm. Na górze bramy zamontować wysięgniki pionowe z T 40x30x3 mm. Do wysięgników montować 4 rzędy drutu kolczastego, jako element nośny płaskich zwojów drutu ostrzowego. Zwoje drutu ostrzowego 450 mm montować za pomocą drutu wiązałkowego lub zacisków do drutu kolczastego. Wszystkie elementy bramy ( rama, wypełnienie, stęŝenia, słupy, wysięgniki, itp.) ocynkowane i powlekane proszkiem poliestrowym na kolor niebieski, według wzornika RAL Furtka otwierana jednoskrzydłowa. Projektuje się furtki jednoskrzydłowe, rozwierane o szerokości w świetle 1,2 m i wysokości skrzydła 2,16 m, wyposaŝone w wysięgniki na drut kolczasty długości 0,33 m. Ramę furtki wykonać z rur stalowych profilowanych o przekroju zamkniętym, kwadratowym 60 x 60 x 3 mm. Wypełnienie bramy stanowią pręty stalowe 12 mm w rozstawie co 50 mm. Słupy nośne furtki z rury stalowej profilowanej o przekroju zamkniętym, kwadratowym 80 x 80 x 5 mm wysokości 3,42 m umieszczone w fundamencie z betonu B20W8. Fundament o wymiarach 60 x 60 cm i głębokości 100 cm licząc od poziomu gruntu stanowi jednocześnie fundament dla słupka ogrodzeniowego. Zagłębienie słupa furtki w fundamencie 88 cm. Furtkę wyposaŝyć w zamek i klamkę oraz przystosować do do plombowania drutem stalowym i plombą z ołowiu. Zawiasy furtki wykonać w sposób uniemoŝliwiający zdjęcie z słupów nośnych. Prześwity między ramą skrzydła a słupem lub terenem nie mogą być większe niŝ 5 cm. Na górze furtki zamontować wysięgniki pionowe z T 40x30x3 mm. Do wysięgników montować 4 rzędy drutu kolczastego, jako element nośny płaskich zwojów drutu ostrzowego. Zwoje drutu ostrzowego 450 mm montować za pomocą drutu wiązałkowego lub zacisków do drutu kolczastego. Wszystkie elementy furtki ( rama, wypełnienie, stęŝenia, słupy, wysięgniki, itp.) ocynkowane i powlekane proszkiem poliestrowym na kolor niebieski, według wzornika RAL 5017.

7 5.7. Tablice ostrzegawcze. W celu ostrzegania osób postronnych przed wstępem na chronione tereny na ogrodzeniu od strony zewnętrznej naleŝy zamontować tablice ostrzegawcze. Tablice wykonać z materiałów trwałych, gwarantujących długotrwałą odporność na działanie czynników atmosferycznych. Tablicę wykonać w kształcie prostokąta o wymiarach 100 x 60 cm (wys. x szer.) z Ŝółty tłem i napisami koloru czarnego TEREN WOJSKOWY WSTĘP WZBRONIONY MILITARY AREA KEEP OUT NO ENTRY MILITÄRZONE EINTRITT VERBOTEN BOEHHAЯ ЗOHA BXOД ЗAПРЕЩЕН. Wysokość liter 7,5 cm, odstępy między wierszami 4 cm. Tablice montować na ogrodzeniu w miejscach gwarantujących ich widoczność w odstępach co m oraz przy wszystkich bramach, furtkach, przy zmianie kierunku ogrodzenia. 6. Uwagi dodatkowe. Wszystkie materiały uŝyte do modernizacji pomieszczeń oraz robót wykończeniowych powinny posiadać odpowiednie certyfikaty i atesty zezwalające na stosowanie w budownictwie. Wszystkie prace naleŝy wykonywać zgodnie z obowiązującymi normami wykonania i odbioru robót budowlanych, oraz przepisami BHP pod stałym nadzorem technicznym osób uprawnionych. 7. Informacja dotycząca BIOZ. OBIEKT: REMONT OGRODZENIA MAGAZYNU LOTNICZYCH ŚRODKÓW BOJOWYCH W KOMPLEKSIE WOJSKOWYM 6019 INWESTOR: 17 TERENOWY ODDZIAŁ LOTNISKOWY GDAŃSK ul. M Konopnickiej OGÓLNY OPIS ZADANIA. Celem opracowania jest projekt remontu ogrodzenia magazynu lotniczych środków bojowych w kompleksie wojskowym ZAKRES PRZEWIDYWANYCH ROBÓT BUDOWLANYCH. Zakres robót zamierzonego remontu będzie obejmował; - rozebranie istniejącego ogrodzenia - rozebranie istniejących bram wjazdowych i ewakuacyjnych - wykonanie tymczasowego zabezpieczenia dostępu na teren składu. - montaŝ ogrodzenia z siatki na słupkach stalowych z zabezpieczeniem dodatkowym CONCERTINĄ

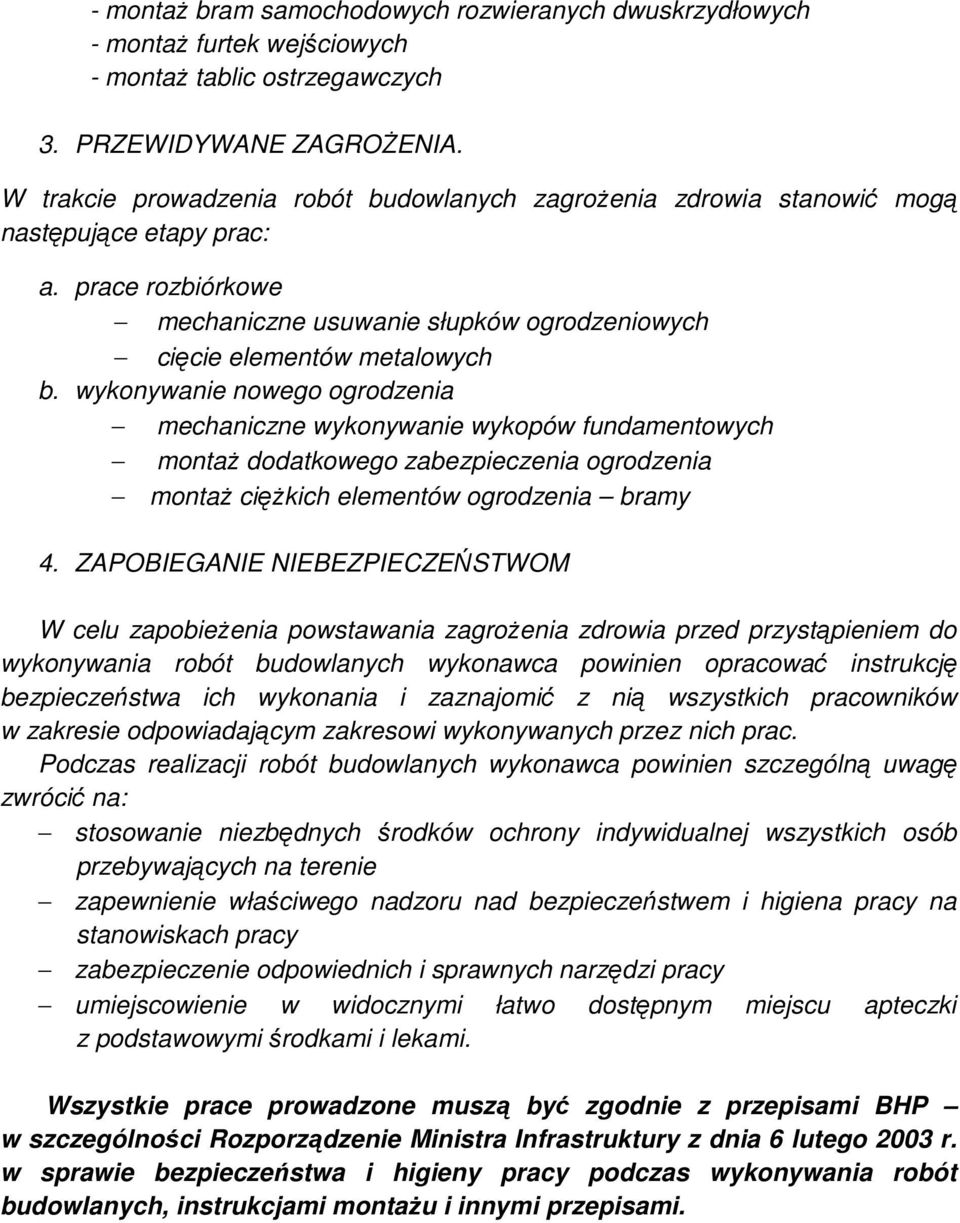

8 - montaŝ bram samochodowych rozwieranych dwuskrzydłowych - montaŝ furtek wejściowych - montaŝ tablic ostrzegawczych 3. PRZEWIDYWANE ZAGROśENIA. W trakcie prowadzenia robót budowlanych zagroŝenia zdrowia stanowić mogą następujące etapy prac: a. prace rozbiórkowe mechaniczne usuwanie słupków ogrodzeniowych cięcie elementów metalowych b. wykonywanie nowego ogrodzenia mechaniczne wykonywanie wykopów fundamentowych montaŝ dodatkowego zabezpieczenia ogrodzenia montaŝ cięŝkich elementów ogrodzenia bramy 4. ZAPOBIEGANIE NIEBEZPIECZEŃSTWOM W celu zapobieŝenia powstawania zagroŝenia zdrowia przed przystąpieniem do wykonywania robót budowlanych wykonawca powinien opracować instrukcję bezpieczeństwa ich wykonania i zaznajomić z nią wszystkich pracowników w zakresie odpowiadającym zakresowi wykonywanych przez nich prac. Podczas realizacji robót budowlanych wykonawca powinien szczególną uwagę zwrócić na: stosowanie niezbędnych środków ochrony indywidualnej wszystkich osób przebywających na terenie zapewnienie właściwego nadzoru nad bezpieczeństwem i higiena pracy na stanowiskach pracy zabezpieczenie odpowiednich i sprawnych narzędzi pracy umiejscowienie w widocznymi łatwo dostępnym miejscu apteczki z podstawowymi środkami i lekami. Wszystkie prace prowadzone muszą być zgodnie z przepisami BHP w szczególności Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, instrukcjami montaŝu i innymi przepisami.
