Przedmiar. WYKONANIE OGRODZENIA STADIONU MIEJSKIEGO W KOLE CPV: Wznoszenie ogrodzeń.

Transkrypt

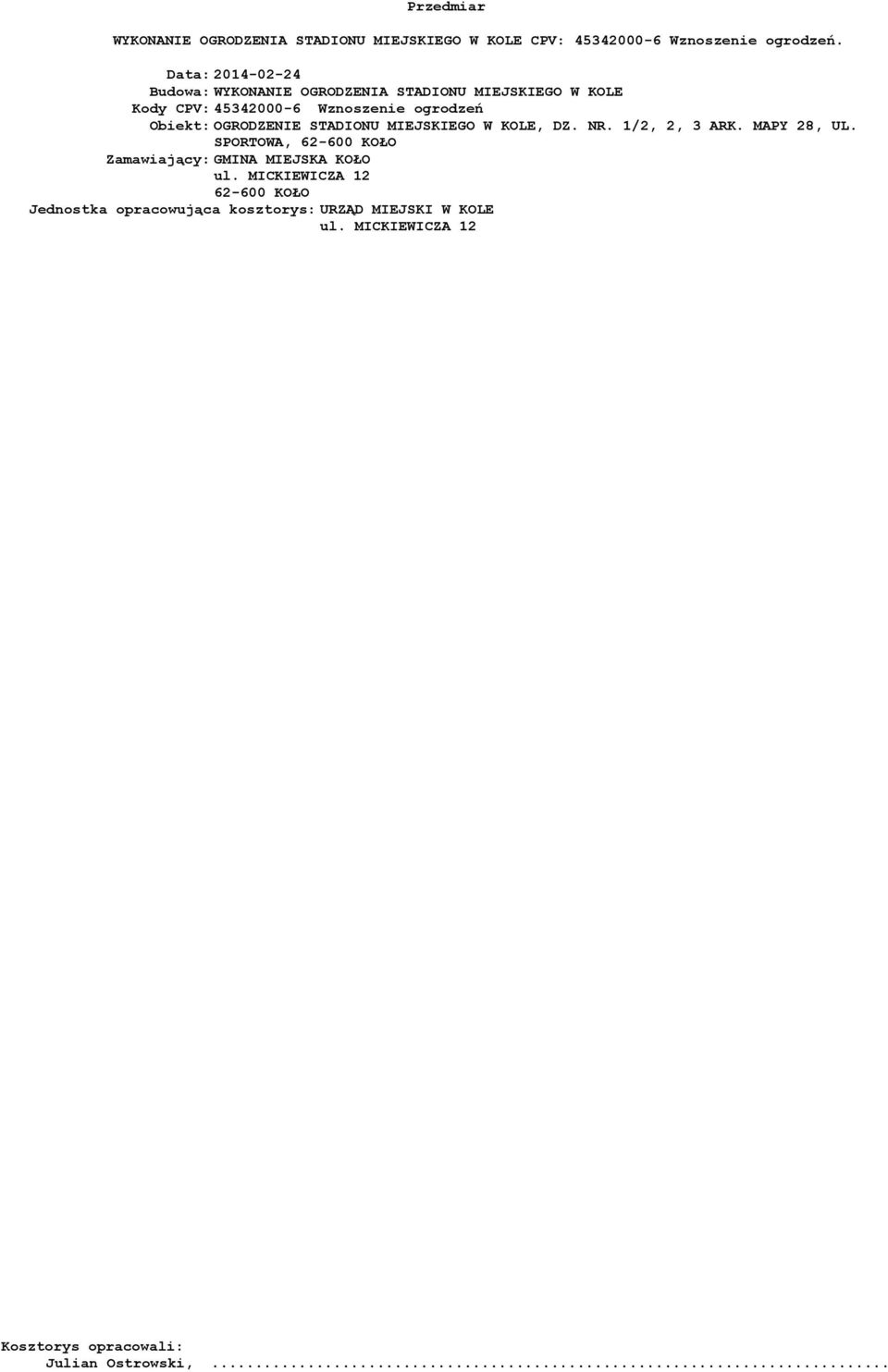

1 Przedmiar WYKONANIE OGRODZENIA STADIONU MIEJSKIEGO W KOLE CPV: Wznoszenie ogrodzeń. Data: Budowa:WYKONANIE OGRODZENIA STADIONU MIEJSKIEGO W KOLE Kody CPV: Wznoszenie ogrodzeń Obiekt:OGRODZENIE STADIONU MIEJSKIEGO W KOLE, DZ. NR. 1/2, 2, 3 ARK. MAPY 28, UL. SPORTOWA, KOŁO Zamawiający:GMINA MIEJSKA KOŁO ul. MICKIEWICZA KOŁO Jednostka opracowująca kosztorys:urząd MIEJSKI W KOLE ul. MICKIEWICZA 12 Kosztorys opracowali: Julian Ostrowski,...

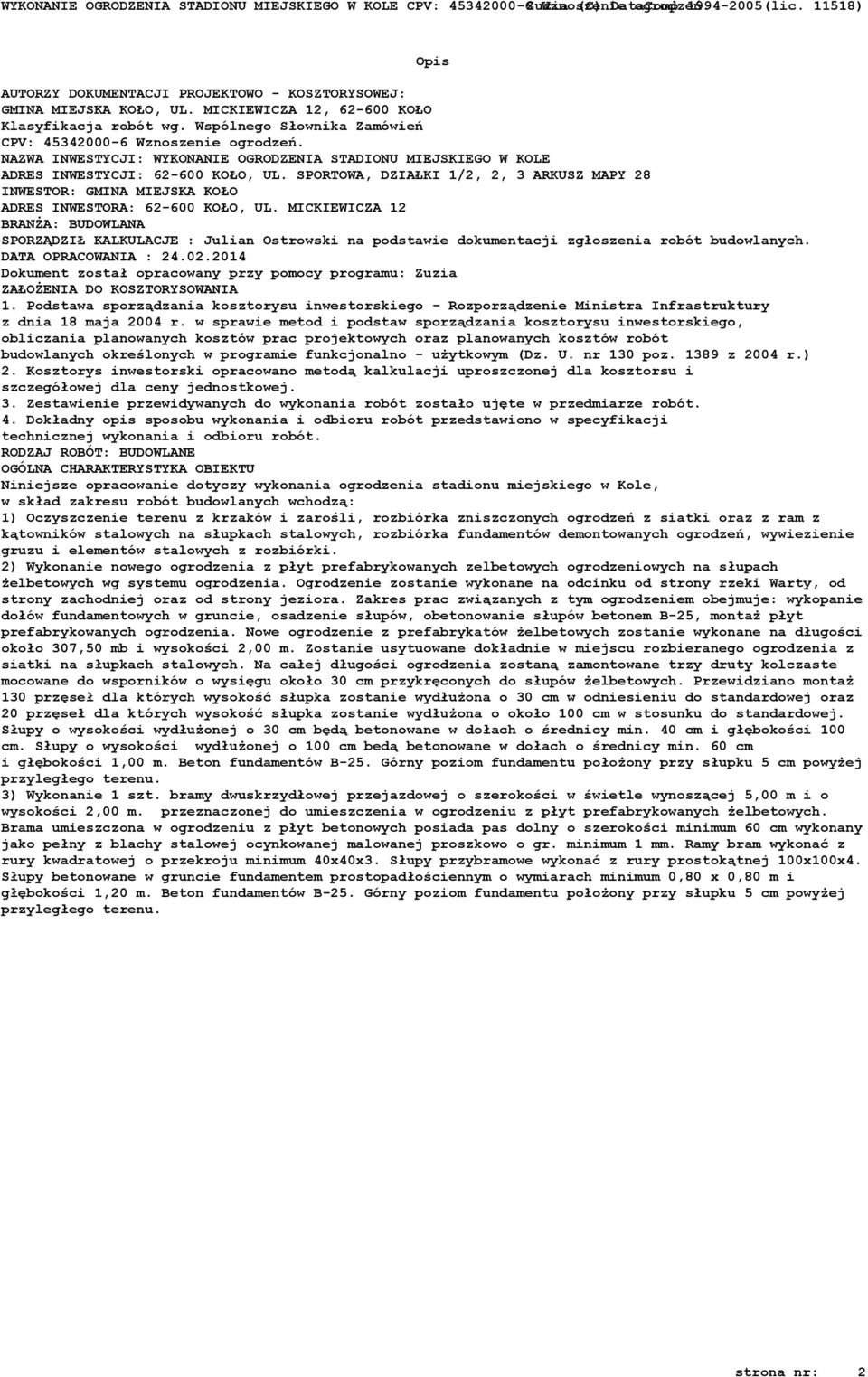

2 Opis AUTORZY DOKUMENTACJI PROJEKTOWO - KOSZTORYSOWEJ: GMINA MIEJSKA KOŁO, UL. MICKIEWICZA 12, KOŁO Klasyfikacja robót wg. Wspólnego Słownika Zamówień CPV: Wznoszenie ogrodzeń. NAZWA INWESTYCJI: WYKONANIE OGRODZENIA STADIONU MIEJSKIEGO W KOLE ADRES INWESTYCJI: KOŁO, UL. SPORTOWA, DZIAŁKI 1/2, 2, 3 ARKUSZ MAPY 28 INWESTOR: GMINA MIEJSKA KOŁO ADRES INWESTORA: KOŁO, UL. MICKIEWICZA 12 BRANŻA: BUDOWLANA SPORZĄDZIŁ KALKULACJE : Julian Ostrowski na podstawie dokumentacji zgłoszenia robót budowlanych. DATA OPRACOWANIA : Dokument został opracowany przy pomocy programu: Zuzia ZAŁOŻENIA DO KOSZTORYSOWANIA 1. Podstawa sporządzania kosztorysu inwestorskiego - Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno - użytkowym (Dz. U. nr 130 poz z 2004 r.) 2. Kosztorys inwestorski opracowano metodą kalkulacji uproszczonej dla kosztorsu i szczegółowej dla ceny jednostkowej. 3. Zestawienie przewidywanych do wykonania robót zostało ujęte w przedmiarze robót. 4. Dokładny opis sposobu wykonania i odbioru robót przedstawiono w specyfikacji technicznej wykonania i odbioru robót. RODZAJ ROBÓT: BUDOWLANE OGÓLNA CHARAKTERYSTYKA OBIEKTU Niniejsze opracowanie dotyczy wykonania ogrodzenia stadionu miejskiego w Kole, w skład zakresu robót budowlanych wchodzą: 1) Oczyszczenie terenu z krzaków i zarośli, rozbiórka zniszczonych ogrodzeń z siatki oraz z ram z kątowników stalowych na słupkach stalowych, rozbiórka fundamentów demontowanych ogrodzeń, wywiezienie gruzu i elementów stalowych z rozbiórki. 2) Wykonanie nowego ogrodzenia z płyt prefabrykowanych zelbetowych ogrodzeniowych na słupach żelbetowych wg systemu ogrodzenia. Ogrodzenie zostanie wykonane na odcinku od strony rzeki Warty, od strony zachodniej oraz od strony jeziora. Zakres prac związanych z tym ogrodzeniem obejmuje: wykopanie dołów fundamentowych w gruncie, osadzenie słupów, obetonowanie słupów betonem B-25, montaż płyt prefabrykowanych ogrodzenia. Nowe ogrodzenie z prefabrykatów żelbetowych zostanie wykonane na długości około 307,50 mb i wysokości 2,00 m. Zostanie usytuowane dokładnie w miejscu rozbieranego ogrodzenia z siatki na słupkach stalowych. Na całej długości ogrodzenia zostaną zamontowane trzy druty kolczaste mocowane do wsporników o wysięgu około 30 cm przykręconych do słupów żelbetowych. Przewidziano montaż 130 przęseł dla których wysokość słupka zostanie wydłużona o 30 cm w odniesieniu do standardowej oraz 20 przęseł dla których wysokość słupka zostanie wydłużona o około 100 cm w stosunku do standardowej. Słupy o wysokości wydłużonej o 30 cm będą betonowane w dołach o średnicy min. 40 cm i głębokości 100 cm. Słupy o wysokości wydłużonej o 100 cm bedą betonowane w dołach o średnicy min. 60 cm i głębokości 1,00 m. Beton fundamentów B-25. Górny poziom fundamentu położony przy słupku 5 cm powyżej przyległego terenu. 3) Wykonanie 1 szt. bramy dwuskrzydłowej przejazdowej o szerokości w świetle wynoszącej 5,00 m i o wysokości 2,00 m. przeznaczonej do umieszczenia w ogrodzeniu z płyt prefabrykowanych żelbetowych. Brama umieszczona w ogrodzeniu z płyt betonowych posiada pas dolny o szerokości minimum 60 cm wykonany jako pełny z blachy stalowej ocynkowanej malowanej proszkowo o gr. minimum 1 mm. Ramy bram wykonać z rury kwadratowej o przekroju minimum 40x40x3. Słupy przybramowe wykonać z rury prostokątnej 100x100x4. Słupy betonowane w gruncie fundamentem prostopadłościennym o wymiarach minimum 0,80 x 0,80 m i głębokości 1,20 m. Beton fundamentów B-25. Górny poziom fundamentu położony przy słupku 5 cm powyżej przyległego terenu. strona nr: 2

3 Przedmiar Opis pozycji podstawy nakładów wyliczenie ilości robót Jedn. Norma Ilość Cena Wartość jednostkowa Robocizna Materiały Sprzęt 1WYKONANIE OGRODZENIA Z PREFABRYKOWANYCH PŁYT OGRODZENIOWYCH ŻELBETOWYCH 1.1KNR 201/109/2 Ręczne ścinanie i karczowanie, zagajniki średniej gęstości (91,40+195,95+20,15)*2,00/10000 = 0,0615 0,0615 ~0,062 ha Robotnicy grupa I r-g 544,35 544,35 1.2KNR 404/701/4 Demontaż przewodów wodociągowych z rur, stalowych ocynkowanych, Fi do 25 mm - analogia - demontaż pozostałych elementów ogrodzenia (91,40+195,95+20,15) = 307,5 307,5 ~307,50 m Robotnicy grupa I r-g 0,16 0,16 1.3KNR 404/306/5 Rozbicie brył oddzielnych betonowych - analogia - rozebranie istniejących spękanych cokołów (91,40+195,95+20,15)/2,50*0,30* 0,30*0,40 = 4,428 (91,40+195,95+20,15)*0,15*0,30 = 13, ,2655 Robotnicy grupa I r-g 3,48 3,48 1.4KNR 404/1105/1 Wywiezienie gruzu z terenu rozbiórki przy ręcznym załadowaniu i mechanicznym wyładowaniu samochodem samowyładowczym, na odległość do 1 km (91,40+195,95+20,15)/2,50*0,30* 0,30*0,40 = 4,428 (91,40+195,95+20,15)*0,15*0,30 = 13, ,2655 Robotnicy grupa I r-g 0,7 0,7 Samochód samowyładowczy do 5 t (1) m-g 0,325 0, KNR 404/1105/2 Wywiezienie gruzu z terenu rozbiórki przy ręcznym załadowaniu i mechanicznym wyładowaniu samochodem samowyładowczym, dodatek za każdy dalszy rozpoczęty 1 km ponad 1 km 18,27 = 18,27 18,27 krotność 5,00 Samochód samowyładowczy do 5 t (1) m-g 0,037 0, Kalkulacja indywidualna Wykonanie ogrodzenia z prefabrykatów żelbetowych wysokości 2,00 m - 4 płyty o wys. 0,5 m; 130 przęseł x 2,05 m = 266,5 m; uwzględnić fundamenty pod słupy o średnicy fi 40 cm i głebokości 1,00 m z betonu B-25, słupy wydłużone o 0,30 m 130,00 = 130,0 130,0 ~130,00 kpl Robotnicy r-g 1,5 1,5 B-25 (mieszanka betonowa) m3 0,13 0,13 Przęsło ogrodzeniowe żelbetowe prefabrykowane składające się z 4 desek + 1 słupek o rozstawie słupków 2,00 m wysokość słupka wydłużona dodatkowo o 0,3 m kpl Kalkulacja indywidualna Wykonanie ogrodzenia z prefabrykatów żelbetowych wysokości 2,00 m - 4 płyty o wys. 0,5 m; 20 przęseł x 2,05 m = 41,00 m; uwzględnić fundamenty pod słupy o średnicy fi 60 cm i głebokości 1,0 m z betonu B-25, słupy wydłużone o 1,00 m 20,00 = 20,0 20,0 ~20,00 kpl Robotnicy r-g 2 2 B-25 (mieszanka betonowa) m3 0,3 0,3 Przęsło ogrodzeniowe żelbetowe prefabrykowane składające się z 4 desek + 1 słupek o rozstawie słupków 2,00 m wysokość słupka wydłużona dodatkowo o 1 m kpl KNR 1312/1603/1 Zabezpieczenie ogrodzenia drutem kolczastym, mocowanym na wysięgnikach R= 0,955 M= 1,000 S= 1,000 91,40+195,95+20,15 = 307,5 strona nr: 3

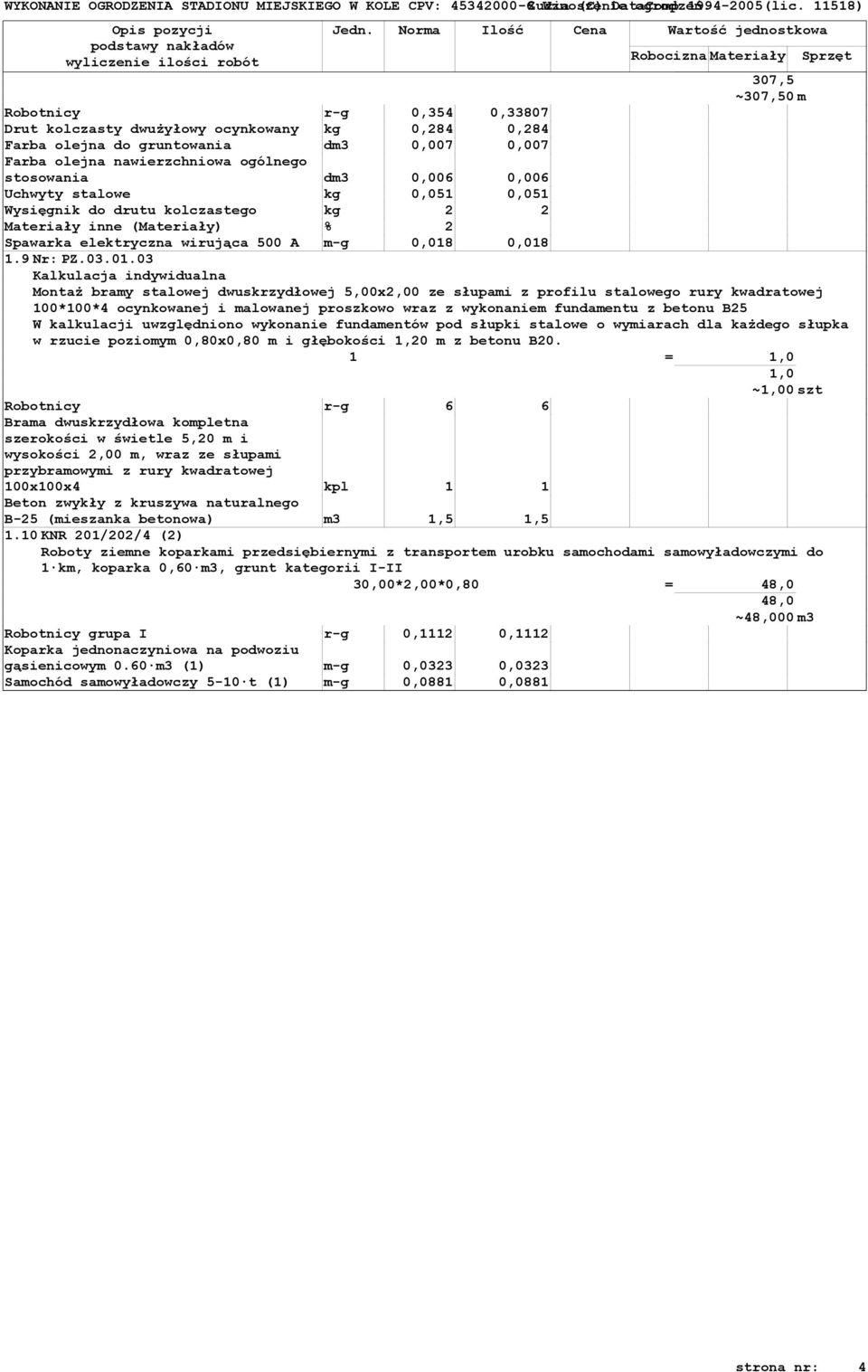

4 Opis pozycji podstawy nakładów wyliczenie ilości robót Jedn. Norma Ilość Cena Wartość jednostkowa Robocizna Materiały Sprzęt 307,5 ~307,50 m Robotnicy r-g 0,354 0,33807 Drut kolczasty dwużyłowy ocynkowany kg 0,284 0,284 Farba olejna do gruntowania dm3 0,007 0,007 Farba olejna nawierzchniowa ogólnego stosowania dm3 0,006 0,006 Uchwyty stalowe kg 0,051 0,051 Wysięgnik do drutu kolczastego kg 2 2 Materiały inne (Materiały) % 2 Spawarka elektryczna wirująca 500 A m-g 0,018 0, Nr: PZ Kalkulacja indywidualna Montaż bramy stalowej dwuskrzydłowej 5,00x2,00 ze słupami z profilu stalowego rury kwadratowej 100*100*4 ocynkowanej i malowanej proszkowo wraz z wykonaniem fundamentu z betonu B25 W kalkulacji uwzględniono wykonanie fundamentów pod słupki stalowe o wymiarach dla każdego słupka w rzucie poziomym 0,80x0,80 m i głębokości 1,20 m z betonu B20. 1 = 1,0 1,0 ~1,00 szt Robotnicy r-g 6 6 Brama dwuskrzydłowa kompletna szerokości w świetle 5,20 m i wysokości 2,00 m, wraz ze słupami przybramowymi z rury kwadratowej 100x100x4 kpl 1 1 B-25 (mieszanka betonowa) m3 1,5 1,5 1.10KNR 201/202/4 (2) Roboty ziemne koparkami przedsiębiernymi z transportem urobku samochodami samowyładowczymi do 1 km, koparka 0,60 m3, grunt kategorii I-II 30,00*2,00*0,80 = 48,0 48,0 ~48,000 m3 Robotnicy grupa I r-g 0,1112 0,1112 Koparka jednonaczyniowa na podwoziu gąsienicowym 0.60 m3 (1) m-g 0,0323 0,0323 Samochód samowyładowczy 5-10 t (1) m-g 0,0881 0,0881 strona nr: 4

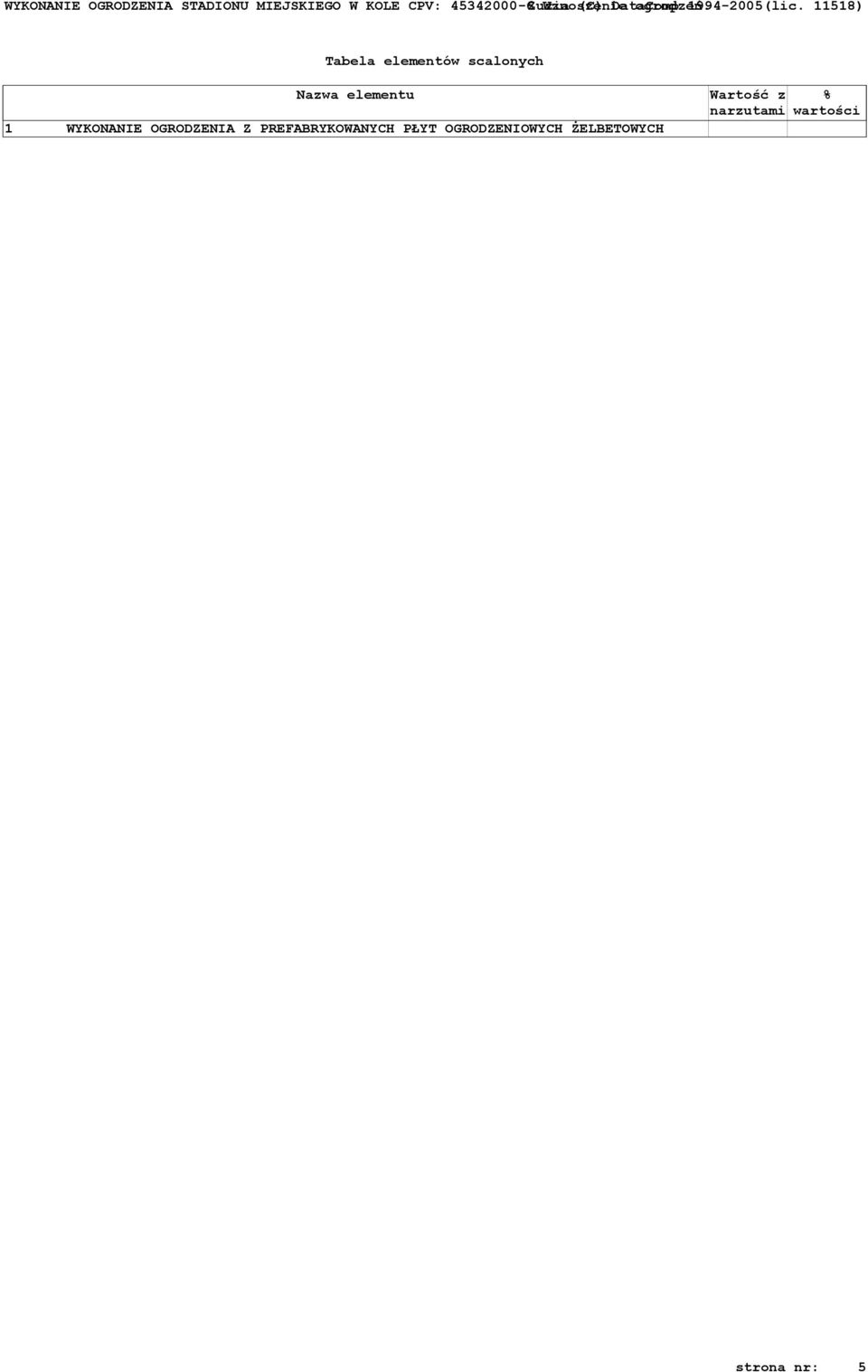

5 Tabela elementów scalonych Nazwa elementu 1 WYKONANIE OGRODZENIA Z PREFABRYKOWANYCH PŁYT OGRODZENIOWYCH ŻELBETOWYCH Wartość z narzutami % wartości strona nr: 5
