1 MODERNIZACJA ISTNIEJĄCEGO OGRODZENIA WRAZ Z BRAMAMI ORAZ BUDOWA NOWEGO OGRODZENIA WRAZ Z BRAMAMI CYWILNEGO LOTNISKA UŻYTKU PUBLICZNEGO NA TERENIE LOTNISKA RADOM SADKÓW. PROJEKT BUDOWLANY. Inwestor: Port Lotniczy S.A. w Radomiu, ul. Żeromskiego 86, Radom Jednostka projektowa: STUDIO 3 x M, ul. Mickiewicza 11/1, Radom Projektant: mgr inż. arch. Małgorzata Mordak mgr inż. arch. Robert Mordak Radom, marzec 2012

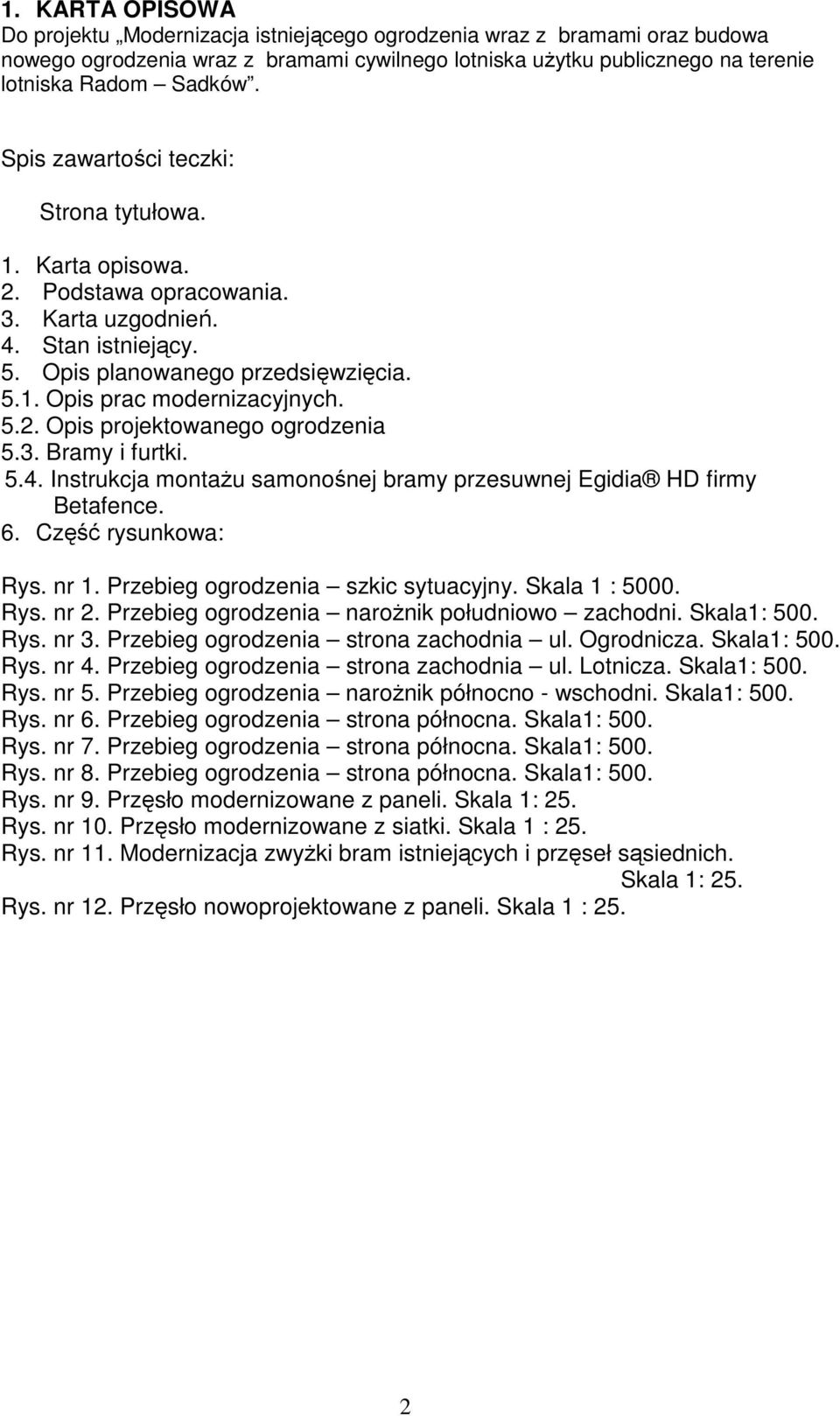

2 1. KARTA OPISOWA Do projektu Modernizacja istniejącego ogrodzenia wraz z bramami oraz budowa nowego ogrodzenia wraz z bramami cywilnego lotniska użytku publicznego na terenie lotniska Radom Sadków. Spis zawartości teczki: Strona tytułowa. 1. Karta opisowa. 2. Podstawa opracowania. 3. Karta uzgodnień. 4. Stan istniejący. 5. Opis planowanego przedsięwzięcia Opis prac modernizacyjnych Opis projektowanego ogrodzenia 5.3. Bramy i furtki Instrukcja montażu samonośnej bramy przesuwnej Egidia HD firmy Betafence. 6. Część rysunkowa: Rys. nr 1. Przebieg ogrodzenia szkic sytuacyjny. Skala 1 : Rys. nr 2. Przebieg ogrodzenia narożnik południowo zachodni. Skala1: 500. Rys. nr 3. Przebieg ogrodzenia strona zachodnia ul. Ogrodnicza. Skala1: 500. Rys. nr 4. Przebieg ogrodzenia strona zachodnia ul. Lotnicza. Skala1: 500. Rys. nr 5. Przebieg ogrodzenia narożnik północno - wschodni. Skala1: 500. Rys. nr 6. Przebieg ogrodzenia strona północna. Skala1: 500. Rys. nr 7. Przebieg ogrodzenia strona północna. Skala1: 500. Rys. nr 8. Przebieg ogrodzenia strona północna. Skala1: 500. Rys. nr 9. Przęsło modernizowane z paneli. Skala 1: 25. Rys. nr 10. Przęsło modernizowane z siatki. Skala 1 : 25. Rys. nr 11. Modernizacja zwyżki bram istniejących i przęseł sąsiednich. Skala 1: 25. Rys. nr 12. Przęsło nowoprojektowane z paneli. Skala 1 : 25. 2

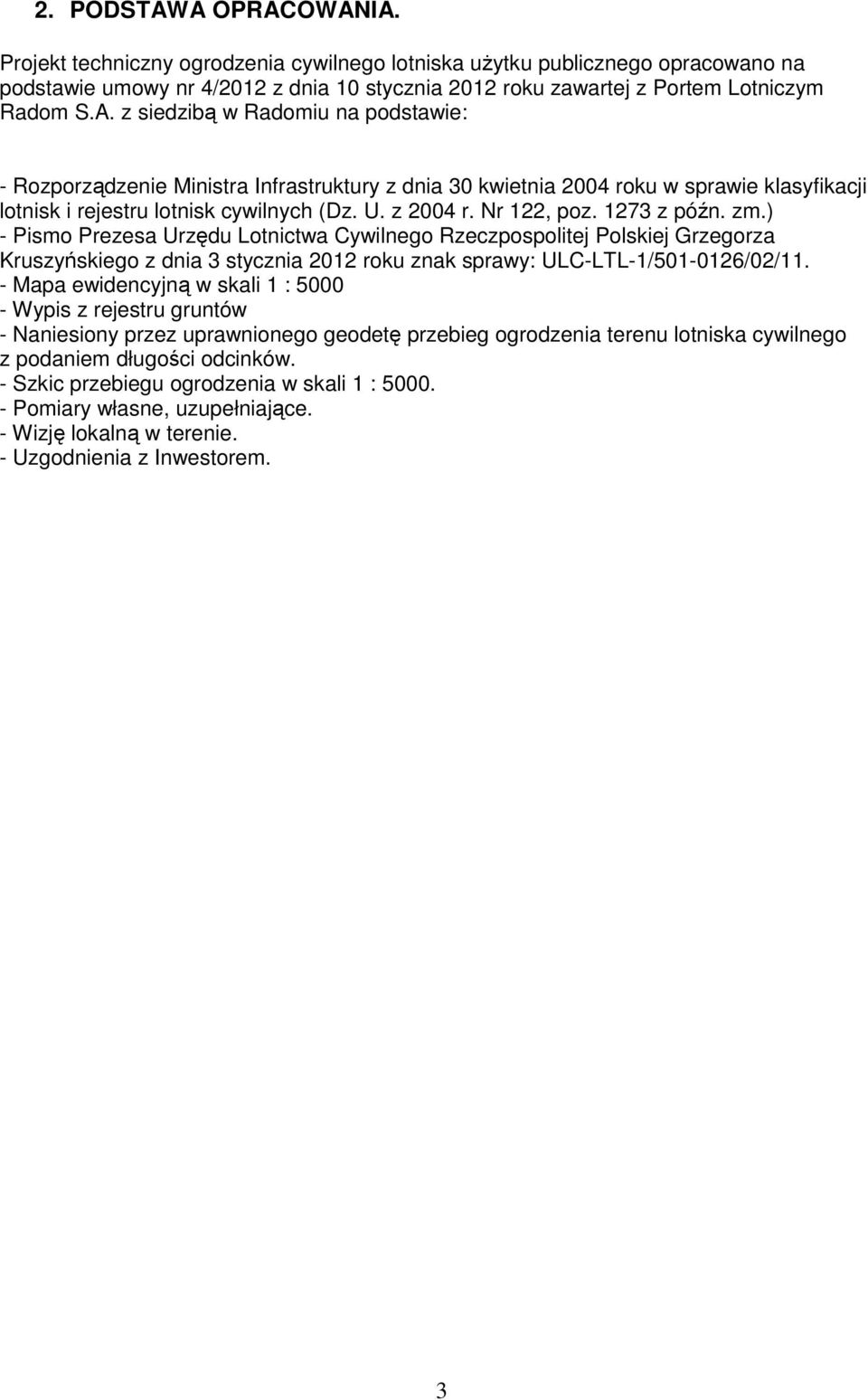

3 2. PODSTAWA OPRACOWANIA. Projekt techniczny ogrodzenia cywilnego lotniska użytku publicznego opracowano na podstawie umowy nr 4/2012 z dnia 10 stycznia 2012 roku zawartej z Portem Lotniczym Radom S.A. z siedzibą w Radomiu na podstawie: - Rozporządzenie Ministra Infrastruktury z dnia 30 kwietnia 2004 roku w sprawie klasyfikacji lotnisk i rejestru lotnisk cywilnych (Dz. U. z 2004 r. Nr 122, poz z późn. zm.) - Pismo Prezesa Urzędu Lotnictwa Cywilnego Rzeczpospolitej Polskiej Grzegorza Kruszyńskiego z dnia 3 stycznia 2012 roku znak sprawy: ULC-LTL-1/ /02/11. - Mapa ewidencyjną w skali 1 : Wypis z rejestru gruntów - Naniesiony przez uprawnionego geodetę przebieg ogrodzenia terenu lotniska cywilnego z podaniem długości odcinków. - Szkic przebiegu ogrodzenia w skali 1 : Pomiary własne, uzupełniające. - Wizję lokalną w terenie. - Uzgodnienia z Inwestorem. 3

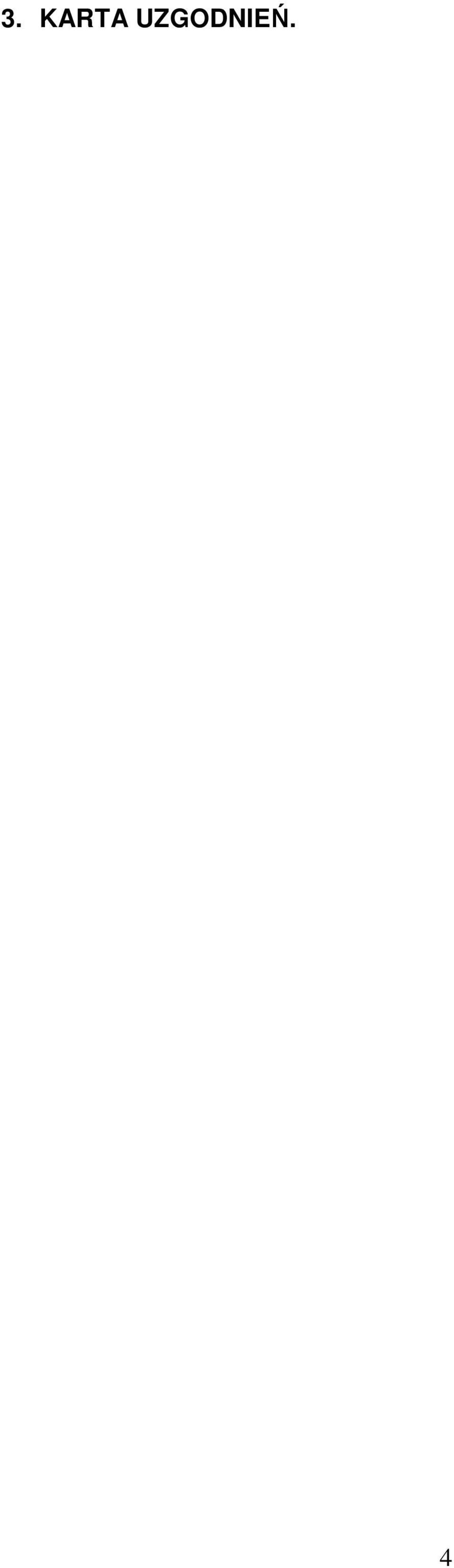

4 3. KARTA UZGODNIEŃ. 4

5 4. STAN ISTNIEJĄCY. Istniejące ogrodzenie lotniska w obszarze opracowania nie spełnia wymogów Rozporządzenia Ministra Infrastruktury z dnia 30 kwietnia 2004 roku w sprawie klasyfikacji lotnisk i rejestru lotnisk cywilnych (Dz. U. z 2004 r. Nr 122, poz z późn. zm.). Istnieje więc konieczność jego modernizacji lub wymiany. Łączna długość ogrodzenia istniejącego podlegająca niniejszemu opracowaniu wynosi około 5,2 km Ogrodzenie od strony zachodniej. Częściowo ogrodzenie wykonane jest z elementów betonowych odcinek długości ok. 1045,55 m, a częściowo z paneli drucianych odcinek o długości ok. 1066,46 m. Na długości ok.1019,10 m ogrodzenia betonowe i panelowe biegną równolegle do siebie w niewielkiej odległości. Ogrodzenie betonowe graniczące z prywatnymi działkami budowlanymi. Ogrodzenie z elementów betonowych jest w stanie wymagającym remontu, brakuje w nim kilkanaście sztuk pojedynczych płyt wypełniających oraz kilku przęseł. Słupy betonowe w kształcie litery f o wymiarach 12 x 19 cm i wysokości 220 cm, szerokość przęseł 206 cm, wysokość przęseł 167 cm. Na wielu posesjach do ogrodzenia przylegają budynki. 5

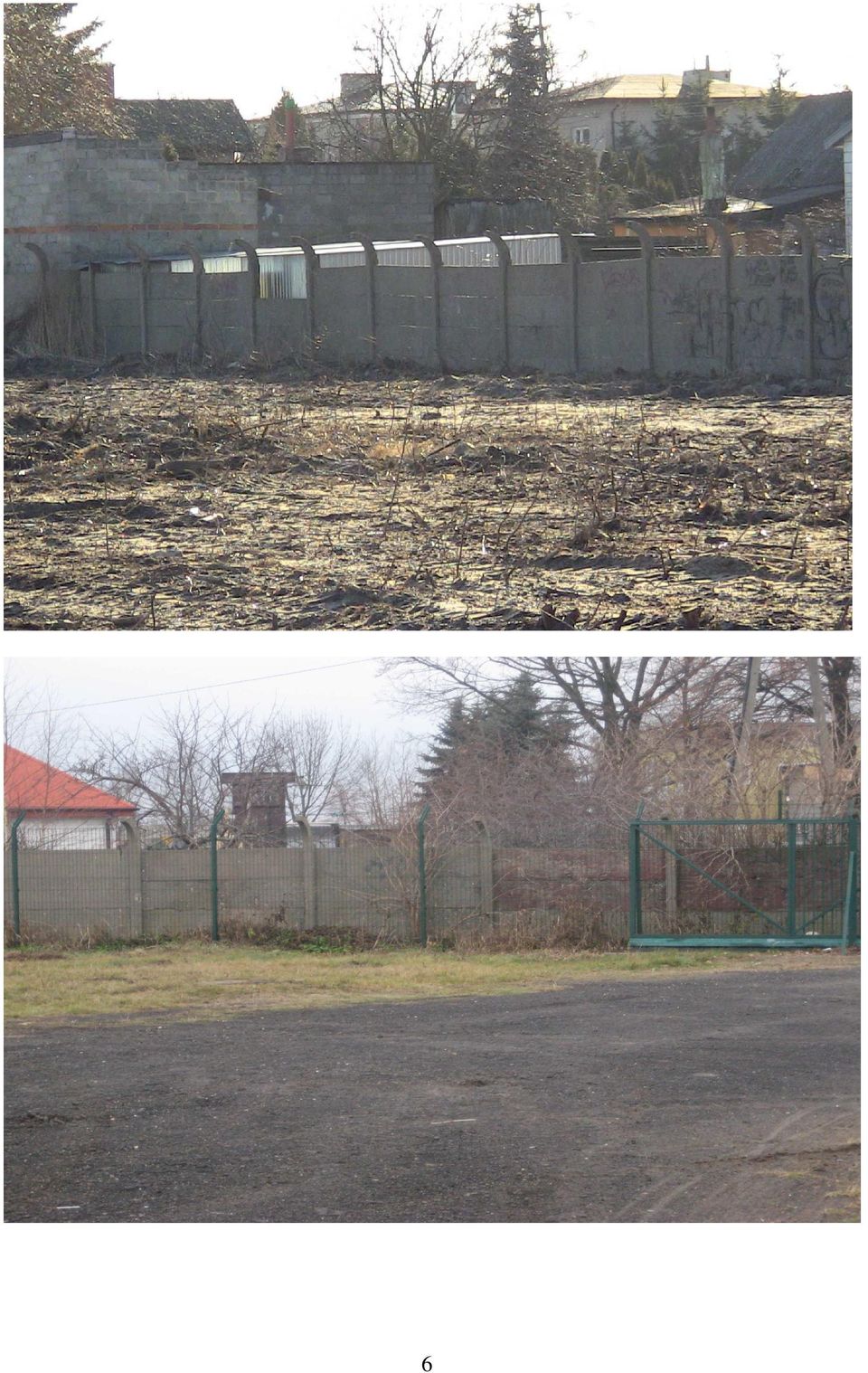

6 6

7 Ogrodzenie z paneli drucianych. Fragmenty ogrodzenia z paneli drucianych graniczą z ulicą Lotniczą, Ogrodniczą i Reymonta. Część paneli nosi ślady aktów wandalizmu (pogięte panele i słupki). Panele druciane wykonane są z wysoko procentowej stali pokrytej poliestrem malowane metodą proszkową na kolor wg RAL 6005 (ciemno zielony). Wysokość paneli wynosi 2000 mm, długość 2490 mm, wymiary oczka 200 x 50 mm, wymiary pręta pionowego Ø 5 mm, wymiary płaskownika poziomego 13 x 5 mm, długość słupka 2700 mm, wymiary słupka 60 x 40 x 3 mm, zagłębienie słupka poniżej terenu 650 mm, do słupka przymocowany jest pod kątem 45 wysięgnik, na którym w trzech rzędach rozciągnięty jest drut kolczasty z napinaczami co 25 m, długość wysięgnika 460 mm, drut kolczasty Ø2.4 mm. Wysokość ogrodzenia z uwzględnieniem zwyżki wynosi około 2450 mm. 7

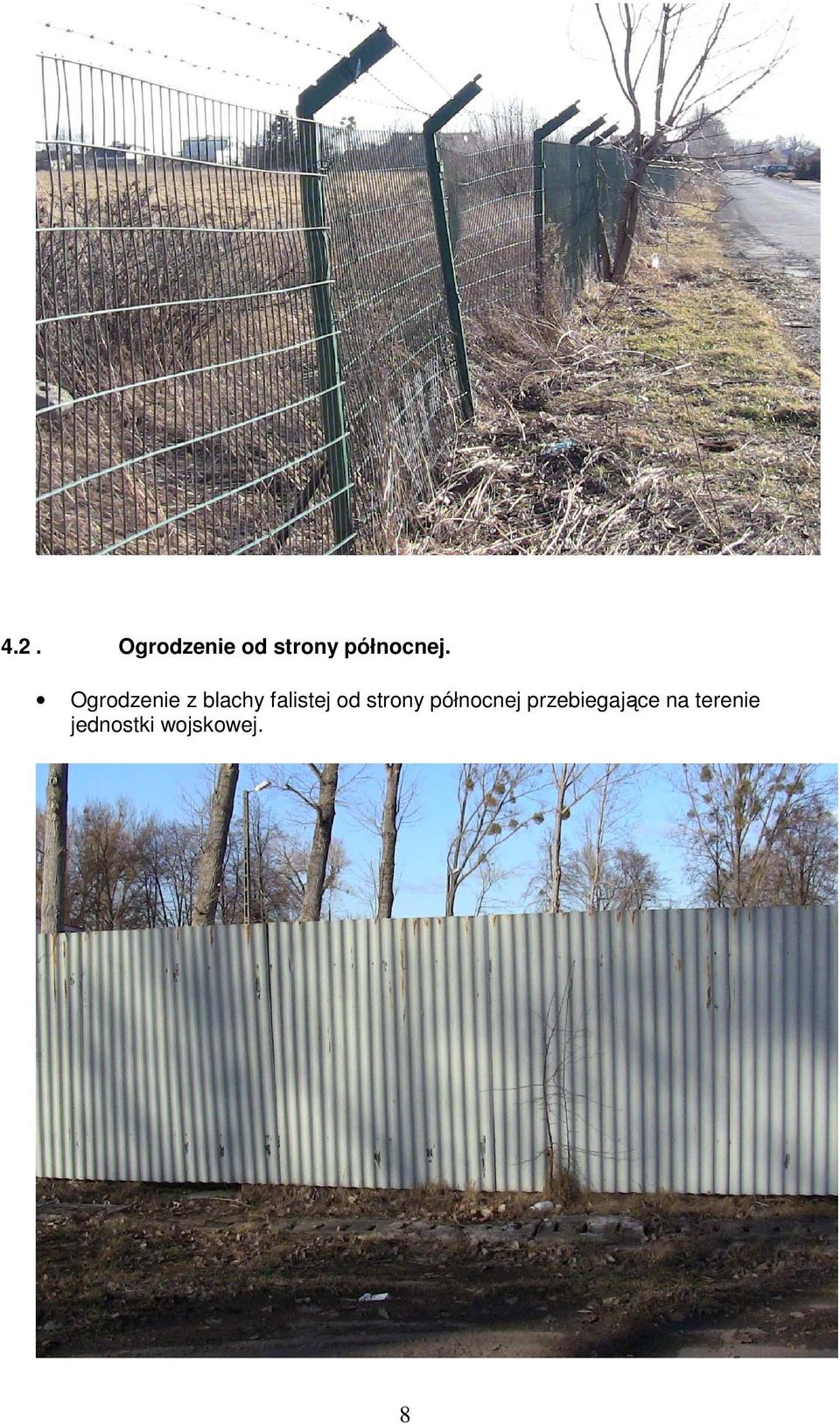

8 4.2. Ogrodzenie od strony północnej. Ogrodzenie z blachy falistej od strony północnej przebiegające na terenie jednostki wojskowej. 8

9 Ogrodzenie ze słupków metalowych ø 12 cm i wysokości ok. 190 cm wypełnionych blachą falistą z bramą o szerokości 11,45 m - rozwieraną. Stan techniczny ogrodzenia dość dobry. Elementy wypełniające noszą fragmentami widoczne ślady rdzy. Wysokość ogrodzenia wynosi ok. 200 cm. Jego długość objęta opracowaniem to ok. 591,56 m. Ogrodzenie z kątowników stalowych od strony północnej przebiegające na terenie jednostki wojskowej. Ogrodzenie z kątowników stalowych ze słupkami metalowymi o przekroju 8x8 cm i wysokości 169 cm na podmurówce wykonanej z cegły ceramicznej pełnej oblicowanej po obu stronach lastrikiem, o wysokości zmiennej od ok. 18 do 35 cm i szerokości zmiennej od 22 do 27 cm. Wysokość przęsła wynosi ok. 193 cm. Szerokość przęsła 289 cm. Długość ogrodzenia objęta opracowaniem wynosi ok. 140,85 m. Stan techniczny ogrodzenia dobry, podmurówka nosi ślady rozwarstwienia warstwy cegły i lastrika. Ogrodzenie od strony północnej przebiegające równolegle do drogi publicznej. 9

10 Panele druciane wykonane są z wysoko procentowej stali pokrytej poliestrem malowane metodą proszkową na kolor wg RAL 6005 (ciemno zielony). Wysokość paneli wynosi 2000 mm, długość 2490 mm, wymiary oczka 200 x 50 mm, wymiary pręta pionowego Ø5 mm, wymiary płaskownika poziomego 13 x 5 mm, długość słupka 2700 mm, wymiary słupka 60 x 40 x 3 mm, zagłębienie słupka poniżej terenu 650 mm, do słupka przymocowany jest pod kątem 45 wysięgnik, na którym w trzech rzędach rozciągnięty jest drut kolczasty z napinaczami co 25 m, długość wysięgnika 460 mm, drut kolczasty Ø2.4 mm. Wysokość ogrodzenia 2040 mm, a ze zwyżką wynosi około 2450 mm. Ogrodzenie w dobrym stanie. W linii ogrodzenia znajdują się trzy bramy wjazdowe ( dwie rozwierne, w tym jedna pogrążona oraz jedna przesuwna z furtką). Długość ogrodzenia ok.1281,78 m Ogrodzenie od strony wschodniej. 10

11 Ogrodzenie wykonane jest z siatki z drutu ocynkowanego o średnicy Ø3.2 mm powlekanego metodą proszkową tworzywem, średnica po powleczeniu Ø3.7 mm. Siatka o wysokości 2000 mm, słupki o przekroju zamkniętym 50 x 30 x 3 mm o długości 2700 mm, na końcu przyspawany wysięgnik pod kątem 45 powlekany proszkowo na kolor wg RAL 6005 (ciemno zielony). Rozstaw słupków 2500 mm, siatka przymocowana do linek naciągowych Ø3.7 mm, montowanych na słupkach co 500 mm wysokości siatki. Linka przywiązana drutem wiązałkowym Ø1.5 mm. Siatka napinana napinaczami co 50 m po 5 sztuk. Trzy rzędy drutu kolczastego, drut napinany napinaczami co 25 m. Siatka mocowana dołem do linki napinającej szpilkami z drutu ocynkowanego Ø10 mm co 0.83 m, szpilki wbijane pod kątem na przemian lewo i prawo. Stan ogrodzenia dobry. Ogrodzenie od strony wschodniej graniczy z gruntami wsi Kiedrzyń. Długość ogrodzenia około 619,61 m Ogrodzenie od strony południowej. Ogrodzenie od strony południowej graniczy z działkami budowlanymi, skrajem lasu, równolegle do drogi publicznej. Ogrodzenie to w niniejszym opracowaniu stanowi zewnętrzną granicę wolnej przestrzeni. Ogrodzenie wykonane jest z siatki z drutu ocynkowanego o średnicy Ø3.2 mm powlekanego metodą proszkową tworzywem, średnica po powleczeniu Ø3.7 mm. Siatka o wysokości 2000 mm, słupki o przekroju zamkniętym 50 x 30 x 3 mm o długości 2700 mm, na końcu przyspawany wysięgnik pod kątem 45 powlekany proszkowo na kolor wg RAL 6005 (c iemno zielony). Rozstaw słupków 2500 mm, siatka przymocowana do linek naciągowych Ø3.7 mm, montowanych na słupkach co 500 mm wysokości siatki. Linka przywiązana drutem 11

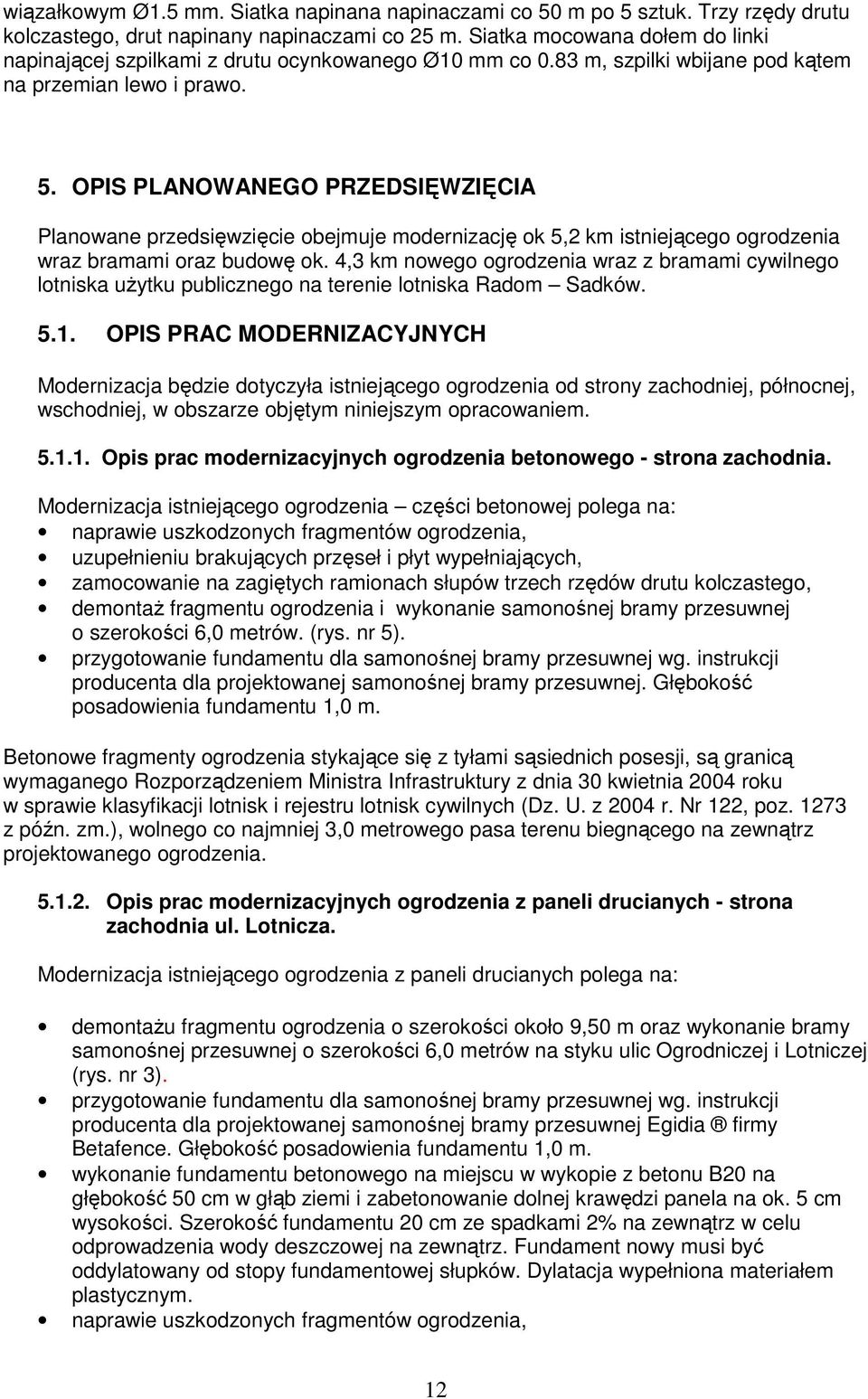

12 wiązałkowym Ø1.5 mm. Siatka napinana napinaczami co 50 m po 5 sztuk. Trzy rzędy drutu kolczastego, drut napinany napinaczami co 25 m. Siatka mocowana dołem do linki napinającej szpilkami z drutu ocynkowanego Ø10 mm co 0.83 m, szpilki wbijane pod kątem na przemian lewo i prawo. 5. OPIS PLANOWANEGO PRZEDSIĘWZIĘCIA Planowane przedsięwzięcie obejmuje modernizację ok 5,2 km istniejącego ogrodzenia wraz bramami oraz budowę ok. 4,3 km nowego ogrodzenia wraz z bramami cywilnego lotniska użytku publicznego na terenie lotniska Radom Sadków OPIS PRAC MODERNIZACYJNYCH Modernizacja będzie dotyczyła istniejącego ogrodzenia od strony zachodniej, północnej, wschodniej, w obszarze objętym niniejszym opracowaniem Opis prac modernizacyjnych ogrodzenia betonowego - strona zachodnia. Modernizacja istniejącego ogrodzenia części betonowej polega na: naprawie uszkodzonych fragmentów ogrodzenia, uzupełnieniu brakujących przęseł i płyt wypełniających, zamocowanie na zagiętych ramionach słupów trzech rzędów drutu kolczastego, demontaż fragmentu ogrodzenia i wykonanie samonośnej bramy przesuwnej o szerokości 6,0 metrów. (rys. nr 5). przygotowanie fundamentu dla samonośnej bramy przesuwnej wg. instrukcji producenta dla projektowanej samonośnej bramy przesuwnej. Głębokość posadowienia fundamentu 1,0 m. Betonowe fragmenty ogrodzenia stykające się z tyłami sąsiednich posesji, są granicą wymaganego Rozporządzeniem Ministra Infrastruktury z dnia 30 kwietnia 2004 roku w sprawie klasyfikacji lotnisk i rejestru lotnisk cywilnych (Dz. U. z 2004 r. Nr 122, poz z późn. zm.), wolnego co najmniej 3,0 metrowego pasa terenu biegnącego na zewnątrz projektowanego ogrodzenia Opis prac modernizacyjnych ogrodzenia z paneli drucianych - strona zachodnia ul. Lotnicza. Modernizacja istniejącego ogrodzenia z paneli drucianych polega na: demontażu fragmentu ogrodzenia o szerokości około 9,50 m oraz wykonanie bramy samonośnej przesuwnej o szerokości 6,0 metrów na styku ulic Ogrodniczej i Lotniczej (rys. nr 3). przygotowanie fundamentu dla samonośnej bramy przesuwnej wg. instrukcji producenta dla projektowanej samonośnej bramy przesuwnej Egidia firmy Betafence. Głębokość posadowienia fundamentu 1,0 m. wykonanie fundamentu betonowego na miejscu w wykopie z betonu B20 na głębokość 50 cm w głąb ziemi i zabetonowanie dolnej krawędzi panela na ok. 5 cm wysokości. Szerokość fundamentu 20 cm ze spadkami 2% na zewnątrz w celu odprowadzenia wody deszczowej na zewnątrz. Fundament nowy musi być oddylatowany od stopy fundamentowej słupków. Dylatacja wypełniona materiałem plastycznym. naprawie uszkodzonych fragmentów ogrodzenia, 12

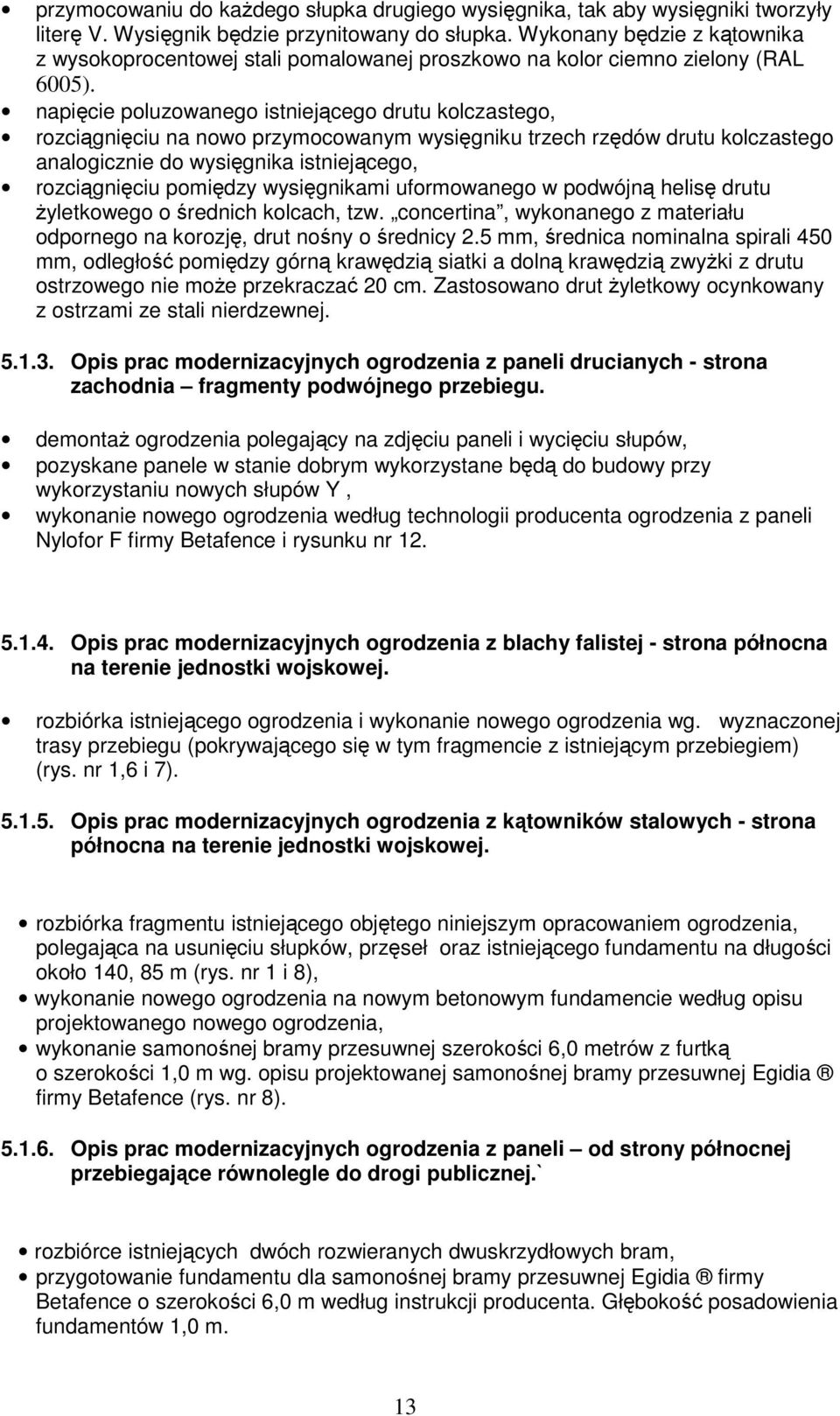

13 przymocowaniu do każdego słupka drugiego wysięgnika, tak aby wysięgniki tworzyły literę V. Wysięgnik będzie przynitowany do słupka. Wykonany będzie z kątownika z wysokoprocentowej stali pomalowanej proszkowo na kolor ciemno zielony (RAL 6005). napięcie poluzowanego istniejącego drutu kolczastego, rozciągnięciu na nowo przymocowanym wysięgniku trzech rzędów drutu kolczastego analogicznie do wysięgnika istniejącego, rozciągnięciu pomiędzy wysięgnikami uformowanego w podwójną helisę drutu żyletkowego o średnich kolcach, tzw. concertina, wykonanego z materiału odpornego na korozję, drut nośny o średnicy 2.5 mm, średnica nominalna spirali 450 mm, odległość pomiędzy górną krawędzią siatki a dolną krawędzią zwyżki z drutu ostrzowego nie może przekraczać 20 cm. Zastosowano drut żyletkowy ocynkowany z ostrzami ze stali nierdzewnej Opis prac modernizacyjnych ogrodzenia z paneli drucianych - strona zachodnia fragmenty podwójnego przebiegu. demontaż ogrodzenia polegający na zdjęciu paneli i wycięciu słupów, pozyskane panele w stanie dobrym wykorzystane będą do budowy przy wykorzystaniu nowych słupów Y, wykonanie nowego ogrodzenia według technologii producenta ogrodzenia z paneli Nylofor F firmy Betafence i rysunku nr Opis prac modernizacyjnych ogrodzenia z blachy falistej - strona północna na terenie jednostki wojskowej. rozbiórka istniejącego ogrodzenia i wykonanie nowego ogrodzenia wg. wyznaczonej trasy przebiegu (pokrywającego się w tym fragmencie z istniejącym przebiegiem) (rys. nr 1,6 i 7) Opis prac modernizacyjnych ogrodzenia z kątowników stalowych - strona północna na terenie jednostki wojskowej. rozbiórka fragmentu istniejącego objętego niniejszym opracowaniem ogrodzenia, polegająca na usunięciu słupków, przęseł oraz istniejącego fundamentu na długości około 140, 85 m (rys. nr 1 i 8), wykonanie nowego ogrodzenia na nowym betonowym fundamencie według opisu projektowanego nowego ogrodzenia, wykonanie samonośnej bramy przesuwnej szerokości 6,0 metrów z furtką o szerokości 1,0 m wg. opisu projektowanej samonośnej bramy przesuwnej Egidia firmy Betafence (rys. nr 8) Opis prac modernizacyjnych ogrodzenia z paneli od strony północnej przebiegające równolegle do drogi publicznej.` rozbiórce istniejących dwóch rozwieranych dwuskrzydłowych bram, przygotowanie fundamentu dla samonośnej bramy przesuwnej Egidia firmy Betafence o szerokości 6,0 m według instrukcji producenta. Głębokość posadowienia fundamentów 1,0 m. 13

14 wykonanie fundamentu betonowego na miejscu w wykopie z betonu B20 na głębokość 50 cm w głąb ziemi i zabetonowanie dolnej krawędzi panela na ok. 13 cm wysokości. Szerokość fundamentu 30 cm ze spadkami 2% na zewnątrz w celu odprowadzenia wody deszczowej na zewnątrz. Fundament nowy musi być oddylatowany od stopy fundamentowej słupków. Dylatacja uzupełniona materiałem plastycznym. naprawie uszkodzonych fragmentów ogrodzenia, uzupełnienie fragmentu ogrodzenia o długości 5,3 m powstałego po likwidacji bramy C (rys. nr 1). uzupełnieniu fragmentu ogrodzenia o długości ok. 5,0 m nowymi panelami (obecnie siatka), przymocowaniu do każdego słupka drugiego wysięgnika, tak aby wysięgniki tworzyły literę V. Wysięgnik będzie przynitowany do słupka. Wykonany będzie z kątownika z wysokoprocentowej stali pomalowanej proszkowo na kolor ciemno zielony (RAL 6005), przymocowaniu na istniejącej bramie i słupkach w kierunku których przesuwa się brama zwyżki wg. rysunku nr 11. Wykonana będzie z kątownika z wysokoprocentowej stali pomalowanej proszkowo na kolor ciemno zielony (RAL 6005), napięcie poluzowanego istniejącego drutu kolczastego, rozciągnięciu na nowo przymocowanym wysięgniku trzech rzędów drutu kolczastego analogicznie do wysięgnika istniejącego, rozciągnięciu pomiędzy wysięgnikami uformowanego w podwójną helisę drutu żyletkowego o średnich kolcach, tzw. concertina, wykonanego z materiału odpornego na korozję, drut nośny o średnicy 2.5 mm, średnica nominalna spirali 450 mm, odległość pomiędzy górną krawędzią siatki a dolną krawędzią zwyżki z drutu ostrzowego nie może przekraczać 20 cm. Zastosowano drut żyletkowy ocynkowany z ostrzami ze stali nierdzewnej, naprawa drutu zabezpieczającego przestrzeń w rowach melioracyjnych a panelem Opis prac modernizacyjnych ogrodzenia z siatki od strony wschodniej graniczące z gruntami wsi Kiedrzyń. wykonanie fundamentu betonowego na miejscu w wykopie z betonu B20 na głębokość 50 cm w głąb ziemi i zabetonowanie dolnej krawędzi siatki na ok. 13 cm wysokości. Szerokość fundamentu 30 cm ze spadkami 2% na zewnątrz w celu odprowadzenia wody deszczowej na zewnątrz. Fundament nowy musi być oddylatowany od stopy fundamentowej słupków. Dylatacja wypełniona materiałem plastycznym. naprawie uszkodzonych fragmentów ogrodzenia, przymocowaniu do każdego słupka drugiego wysięgnika, tak aby wysięgniki tworzyły literę V. Wysięgnik będzie przynitowany do słupka. Wykonany będzie z kątownika z wysokoprocentowej stali pomalowanej proszkowo na kolor ciemno zielony (RAL 6005) (rys. nr 10). uzupełnienie i napięcie poluzowanego istniejącego drutu kolczastego, rozciągnięciu na nowo przymocowanym wysięgniku trzech rzędów drutu kolczastego analogicznie do wysięgnika istniejącego, rozciągnięciu pomiędzy wysięgnikami uformowanego w podwójną helisę drutu żyletkowego o średnich kolcach, tzw. concertina, wykonanego z materiału odpornego na korozję, drut nośny o średnicy 2.5 mm, średnica nominalna spirali 450 mm, odległość pomiędzy górną krawędzią siatki a dolną krawędzią zwyżki z drutu ostrzowego nie może przekraczać 20 cm. Zastosowano drut żyletkowy ocynkowany z ostrzami ze stali nierdzewnej. 14

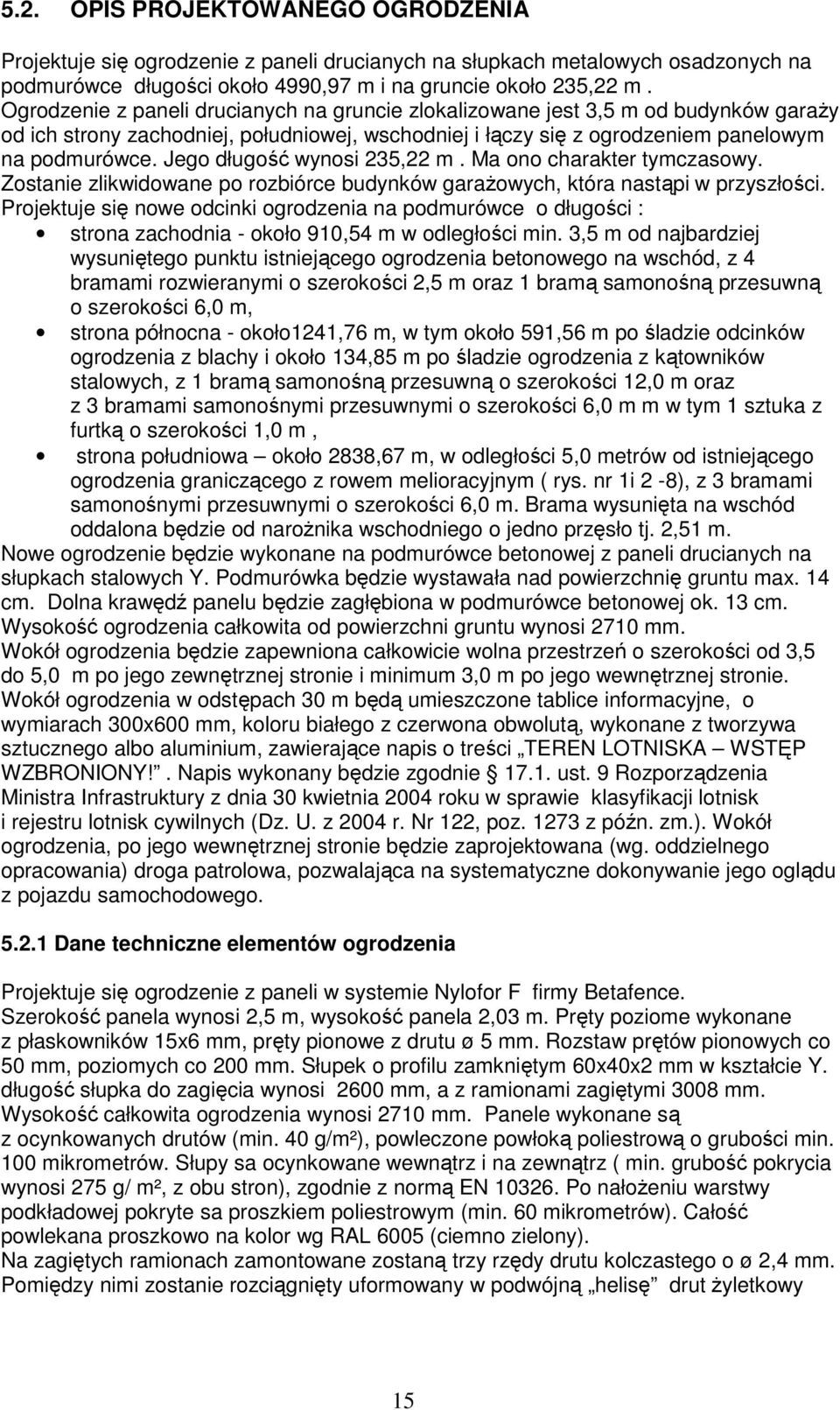

15 5.2. OPIS PROJEKTOWANEGO OGRODZENIA Projektuje się ogrodzenie z paneli drucianych na słupkach metalowych osadzonych na podmurówce długości około 4990,97 m i na gruncie około 235,22 m. Ogrodzenie z paneli drucianych na gruncie zlokalizowane jest 3,5 m od budynków garaży od ich strony zachodniej, południowej, wschodniej i łączy się z ogrodzeniem panelowym na podmurówce. Jego długość wynosi 235,22 m. Ma ono charakter tymczasowy. Zostanie zlikwidowane po rozbiórce budynków garażowych, która nastąpi w przyszłości. Projektuje się nowe odcinki ogrodzenia na podmurówce o długości : strona zachodnia - około 910,54 m w odległości min. 3,5 m od najbardziej wysuniętego punktu istniejącego ogrodzenia betonowego na wschód, z 4 bramami rozwieranymi o szerokości 2,5 m oraz 1 bramą samonośną przesuwną o szerokości 6,0 m, strona północna - około1241,76 m, w tym około 591,56 m po śladzie odcinków ogrodzenia z blachy i około 134,85 m po śladzie ogrodzenia z kątowników stalowych, z 1 bramą samonośną przesuwną o szerokości 12,0 m oraz z 3 bramami samonośnymi przesuwnymi o szerokości 6,0 m m w tym 1 sztuka z furtką o szerokości 1,0 m, strona południowa około 2838,67 m, w odległości 5,0 metrów od istniejącego ogrodzenia graniczącego z rowem melioracyjnym ( rys. nr 1i 2-8), z 3 bramami samonośnymi przesuwnymi o szerokości 6,0 m. Brama wysunięta na wschód oddalona będzie od narożnika wschodniego o jedno przęsło tj. 2,51 m. Nowe ogrodzenie będzie wykonane na podmurówce betonowej z paneli drucianych na słupkach stalowych Y. Podmurówka będzie wystawała nad powierzchnię gruntu max. 14 cm. Dolna krawędź panelu będzie zagłębiona w podmurówce betonowej ok. 13 cm. Wysokość ogrodzenia całkowita od powierzchni gruntu wynosi 2710 mm. Wokół ogrodzenia będzie zapewniona całkowicie wolna przestrzeń o szerokości od 3,5 do 5,0 m po jego zewnętrznej stronie i minimum 3,0 m po jego wewnętrznej stronie. Wokół ogrodzenia w odstępach 30 m będą umieszczone tablice informacyjne, o wymiarach 300x600 mm, koloru białego z czerwona obwolutą, wykonane z tworzywa sztucznego albo aluminium, zawierające napis o treści TEREN LOTNISKA WSTĘP WZBRONIONY!. Napis wykonany będzie zgodnie ust. 9 Rozporządzenia Ministra Infrastruktury z dnia 30 kwietnia 2004 roku w sprawie klasyfikacji lotnisk i rejestru lotnisk cywilnych (Dz. U. z 2004 r. Nr 122, poz z późn. zm.). Wokół ogrodzenia, po jego wewnętrznej stronie będzie zaprojektowana (wg. oddzielnego opracowania) droga patrolowa, pozwalająca na systematyczne dokonywanie jego oglądu z pojazdu samochodowego Dane techniczne elementów ogrodzenia Projektuje się ogrodzenie z paneli w systemie Nylofor F firmy Betafence. Szerokość panela wynosi 2,5 m, wysokość panela 2,03 m. Pręty poziome wykonane z płaskowników 15x6 mm, pręty pionowe z drutu ø 5 mm. Rozstaw prętów pionowych co 50 mm, poziomych co 200 mm. Słupek o profilu zamkniętym 60x40x2 mm w kształcie Y. długość słupka do zagięcia wynosi 2600 mm, a z ramionami zagiętymi 3008 mm. Wysokość całkowita ogrodzenia wynosi 2710 mm. Panele wykonane są z ocynkowanych drutów (min. 40 g/m²), powleczone powłoką poliestrową o grubości min. 100 mikrometrów. Słupy sa ocynkowane wewnątrz i na zewnątrz ( min. grubość pokrycia wynosi 275 g/ m², z obu stron), zgodnie z normą EN Po nałożeniu warstwy podkładowej pokryte sa proszkiem poliestrowym (min. 60 mikrometrów). Całość powlekana proszkowo na kolor wg RAL 6005 (ciemno zielony). Na zagiętych ramionach zamontowane zostaną trzy rzędy drutu kolczastego o ø 2,4 mm. Pomiędzy nimi zostanie rozciągnięty uformowany w podwójną helisę drut żyletkowy 15

16 tzw. concertina, o średnicy ø 2,5mm. Średnica zwoju ø 450 mm. Zastosowano drut żyletkowy o średnich kolcach w wersji ocynkowanej z ostrzami ze stali nierdzewnej. Zestawienie tabelaryczne danych technicznych ogrodzenia. System paneli montowanych na podmurówce Wysokość panela Szerokość panela Wymiary oczka 2003 mm 2500 mm 200x50 mm Wymiary pręta poziomego 15x6 mm Wymiary pręta pionowego 5 Powłoka PES Rozpiętość w osiach słupków 2520mm Wysokość całkowita słupka Y Wysokość słupka Y do zagięcia Zagłębienie słupka w podmurówce Wymiary słupka 3008 mm 2600 mm 650 mm 60x40x2 mm Montaż ogrodzenia na podmurówce Fundamenty pod słupki projektuje się betonowe, wykonane na miejscu budowy w wykopie. Głębokość posadowienia fundamentu wynosi 1,0 m, zgodnie z normą na Projektowanie i obliczenia statyczne posadowień bezpośrednich. Wymiary fundamentu w planie wynoszą 40x40 cm. Klasa betonu zastosowanego do wykonania fundamentu powinna nie powinna być niższa niż B-20. Fundamenty pod przęsła projektuje się betonowe, wykonane na miejscu budowy w wykopie. Głębokość posadowienia fundamentu wynosi 0,5 m. Wymiary fundamentu w planie wynoszą 20x207 cm. Klasa betonu zastosowanego do wykonania fundamentu powinna nie powinna być niższa niż B-20. Należy wykonać dylatację między fundamentem pod słupki i przęsło o szerokości 2 cm oraz wypełnić ją materiałem plastycznym. Fundament pod słupki i przęsło wyciągnąć ponad poziom +/- 0,00 14 cm. Panele zagłębić w fundamencie na około 13 cm. Przed ustawieniem zestawu panel i słupki do betonowania, elementy mocuje się śrubami z nakrętkami samościnającymi. Tak przygotowany element stalowy panel i słupki ustawia się na trasie ogrodzenia, podtrzymuje podporami i betonuje. Zagłębienie słupka w stopie fundamentowej wynosi 65,0 cm. Po 7 dniach dojrzewania betonu należy dokręcić śruby do ścięcia nakrętek, założyć na wysięgnikach trzy rzędy drutu kolczastego ø 2,4 mm i napiąć co 25 m, 16

17 zamontować concertinę z drutu żyletkowego ø 2,5 mm, średnica nominalna spirali 450 mm, odległość pomiędzy górną krawędzią siatki a dolną krawędzią zwyżki z drutu ostrzowego nie może przekraczać 20 cm. Zastosowano drut żyletkowy ocynkowany z ostrzami ze stali nierdzewnej. Na górnej płaszczyźnie fundamentu należy wykonać spadki na zewnątrz w celu odprowadzenia wody deszczowej. Trasa przebiegu ogrodzenia jest w większości płaska o nieznacznym pochyleniu, dlatego konieczne jest nieznaczne różnicowanie położenia paneli. Dowiązanie ogrodzenia do niwelety terenu następuje poprzez niższy lub wyższy montaż paneli na słupkach, zmiany wysokości położenia paneli można wykonać co 10 cm. Montaż ogrodzenia wykonać zgodnie z instrukcją producenta systemu Nylofor F firmy Betafence Montaż ogrodzenia na gruncie Fundamenty pod słupki projektuje się betonowe, wykonane na miejscu budowy w wykopie. Głębokość posadowienia fundamentu wynosi 1,0 m, zgodnie z normą na Projektowanie i obliczenia statyczne posadowień bezpośrednich. Wymiary fundamentu w planie wynoszą 40x40 cm. Klasa betonu zastosowanego do wykonania fundamentu nie powinna być niższa niż B-20. Fundament wykonać na równi z poziomem gruntu. Przed ustawieniem zestawu panel i słupki do betonowania, elementy mocuje się śrubami z nakrętkami samościnającymi. Tak przygotowany element stalowy panel i słupki ustawia się na trasie ogrodzenia, podtrzymuje podporami i betonuje. Zagłębienie słupka w stopie fundamentowej wynosi 65,0 cm. Po 7 dniach dojrzewania betonu należy dokręcić śruby do ścięcia nakrętek, założyć na wysięgnikach trzy rzędy drutu kolczastego ø 2,4 mm i napiąć co 25 m, zamontować concertinę z drutu żyletkowego ø 2,5 mm, średnica nominalna spirali 450 mm, odległość pomiędzy górną krawędzią siatki a dolną krawędzią zwyżki z drutu ostrzowego nie może przekraczać 20 cm. Zastosowano drut żyletkowy ocynkowany z ostrzami ze stali nierdzewnej. Na górnej płaszczyźnie fundamentu należy wykonać spadki na zewnątrz w celu odprowadzenia wody deszczowej. Trasa przebiegu ogrodzenia jest w większości płaska o nieznacznym pochyleniu, dlatego konieczne jest nieznaczne różnicowanie położenia paneli. Dowiązanie ogrodzenia do niwelety terenu następuje poprzez niższy lub wyższy montaż paneli na słupkach, zmiany wysokości położenia paneli można wykonać co 10 cm. Montaż ogrodzenia wykonać zgodnie z instrukcją producenta systemu Nylofor F firmy Betafence Bramy i furtki Bramy i furtki modernizowane- opis prac. Modernizacją objęte są bramy istniejące położone od strony: zachodniej -1 brama samonośna przesuwna o szerokości 6,50 z furtką o szerokości 1,0 m (oznaczona literą A rys. nr 1 i 4), północnej na odcinku panelowym 3 bramy: 2 rozwierane (oznaczone literami C i B na rysunku rys. nr 1) oraz 1 samonośna przesuwna o szerokości 6,50 m i furtką o szerokości 1,0 m ( oznaczona literą A na rys. nr 1). 1. Brama samonośna przesuwna z furtką strona zachodnia. 17

18 wykonanie zwyżki wg rys. nr 11 zarówno na bramie, furtce, jak i fragmencie tj. około 9,0 m ogrodzenia, na który przesuwa się brama. Wysięgnik będzie przynitowany do słupka. Wykonany będzie z kątownika z wysokoprocentowej stali pomalowanej proszkowo na kolor ciemno zielony (RAL 6005) (rys. nr 11). uzupełnienie i napięcie poluzowanego istniejącego drutu kolczastego, rozciągnięciu na nowo przymocowanym wysięgniku trzech rzędów drutu kolczastego analogicznie do wysięgnika istniejącego, rozciągnięciu pomiędzy wysięgnikami uformowanego w podwójną helisę drutu żyletkowego o średnich kolcach, tzw. concertina, wykonanego z materiału odpornego na korozję, drut nośny o średnicy 2.5 mm, średnica nominalna spirali 450 mm, odległość pomiędzy górną krawędzią siatki a dolną krawędzią zwyżki z drutu ostrzowego nie może przekraczać 20 cm. Zastosowano drut żyletkowy ocynkowany z ostrzami ze stali nierdzewnej. 2. Brama samonośna przesuwna z furtką strona północna. wykonanie zwyżki wg rys. nr 11 zarówno na bramie, furtce, jak i fragmencie tj. około 9,0 m ogrodzenia, na który przesuwa się brama. wysięgnik będzie przynitowany do słupka. Wykonany będzie z kątownika z wysokoprocentowej stali pomalowanej proszkowo na kolor ciemno zielony (RAL 6005) (rys. nr 11). uzupełnienie i napięcie poluzowanego istniejącego drutu kolczastego, rozciągnięciu na nowo przymocowanym wysięgniku trzech rzędów drutu kolczastego analogicznie do wysięgnika istniejącego, rozciągnięciu pomiędzy wysięgnikami uformowanego w podwójną helisę drutu żyletkowego o średnich kolcach, tzw. concertina, wykonanego z materiału odpornego na korozję, drut nośny o średnicy 2.5 mm, średnica nominalna spirali 450 mm, odległość pomiędzy górną krawędzią siatki a dolną krawędzią zwyżki z drutu 18

19 ostrzowego nie może przekraczać 20 cm. Zastosowano drut żyletkowy ocynkowany z ostrzami ze stali nierdzewnej. 3. Brama rozwierana o szerokości 3,5 m strona północna. brama do likwidacji. uzupełnienie brakujących przęseł dwoma panelami i słupkiem. wykonanie fundamentu pod słupki i przęsła wg. opisu w punkcie Brama rozwierana o szerokości 4,90 m strona północna. brama do rozbiórki i na jej miejscu wybudowana brama samonośna przesuwna Egidia o szerokości 6,0 m firmy Betafence wraz ze zwyżką. wykonanie fundamentów wg. instrukcji producenta bram Egidia firmy Betafence. Głębokość posadowienia fundamentów 1,0 m. 19

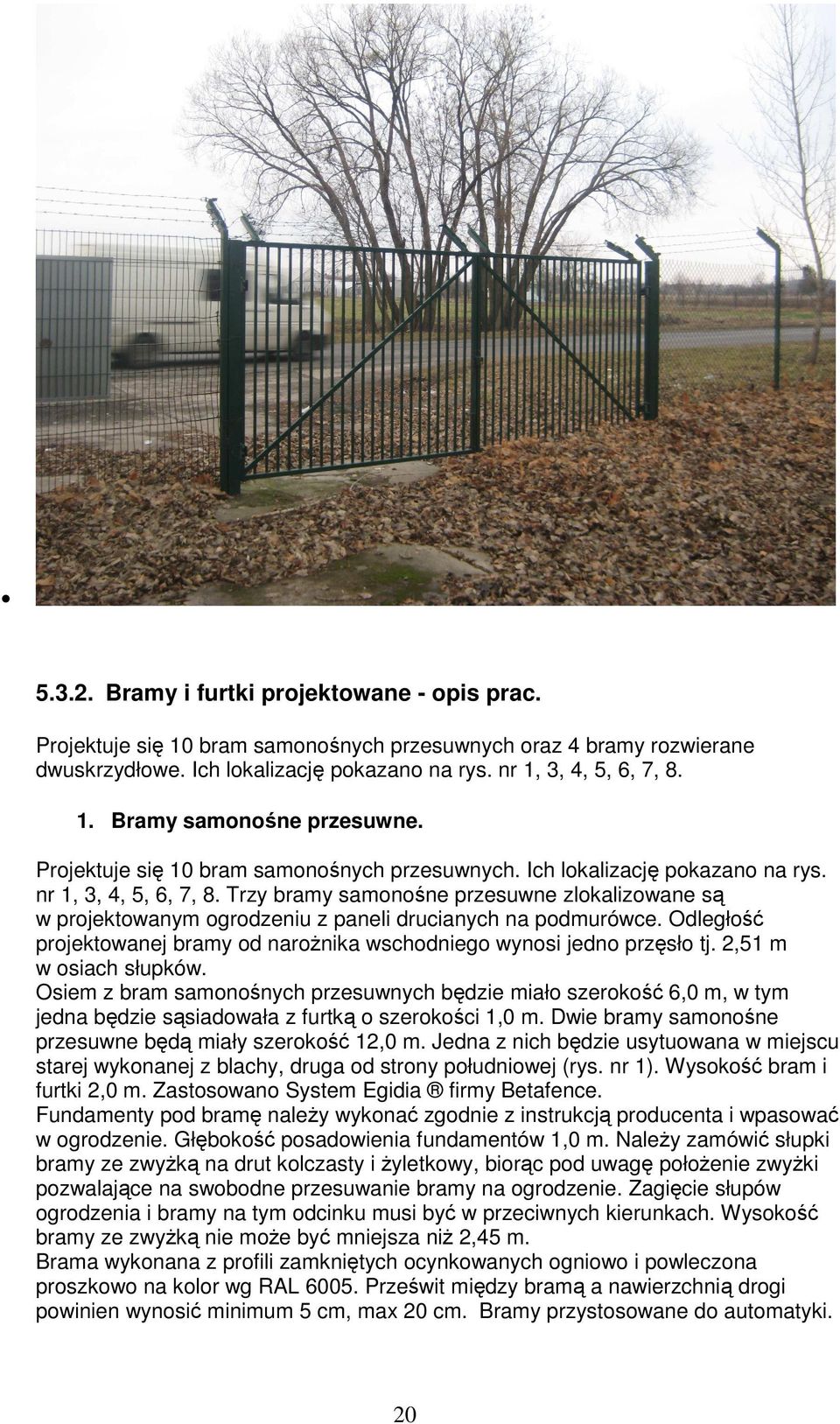

20 Bramy i furtki projektowane - opis prac. Projektuje się 10 bram samonośnych przesuwnych oraz 4 bramy rozwierane dwuskrzydłowe. Ich lokalizację pokazano na rys. nr 1, 3, 4, 5, 6, 7, Bramy samonośne przesuwne. Projektuje się 10 bram samonośnych przesuwnych. Ich lokalizację pokazano na rys. nr 1, 3, 4, 5, 6, 7, 8. Trzy bramy samonośne przesuwne zlokalizowane są w projektowanym ogrodzeniu z paneli drucianych na podmurówce. Odległość projektowanej bramy od narożnika wschodniego wynosi jedno przęsło tj. 2,51 m w osiach słupków. Osiem z bram samonośnych przesuwnych będzie miało szerokość 6,0 m, w tym jedna będzie sąsiadowała z furtką o szerokości 1,0 m. Dwie bramy samonośne przesuwne będą miały szerokość 12,0 m. Jedna z nich będzie usytuowana w miejscu starej wykonanej z blachy, druga od strony południowej (rys. nr 1). Wysokość bram i furtki 2,0 m. Zastosowano System Egidia firmy Betafence. Fundamenty pod bramę należy wykonać zgodnie z instrukcją producenta i wpasować w ogrodzenie. Głębokość posadowienia fundamentów 1,0 m. Należy zamówić słupki bramy ze zwyżką na drut kolczasty i żyletkowy, biorąc pod uwagę położenie zwyżki pozwalające na swobodne przesuwanie bramy na ogrodzenie. Zagięcie słupów ogrodzenia i bramy na tym odcinku musi być w przeciwnych kierunkach. Wysokość bramy ze zwyżką nie może być mniejsza niż 2,45 m. Brama wykonana z profili zamkniętych ocynkowanych ogniowo i powleczona proszkowo na kolor wg RAL Prześwit między bramą a nawierzchnią drogi powinien wynosić minimum 5 cm, max 20 cm. Bramy przystosowane do automatyki. 20

21 2. Bramy rozwierane - dwuskrzydłowe. Projektuje się 4 bramy rozwierane dwuskrzydłowe po stronie zachodniej. Bramy będą miały szerokość 2,5 m, wysokość 2,0 m i zwyżkę o długości 0,48 m z 3 rzędami drutu kolczastego oraz podwójną helisę drutu żyletkowego concertinę o średnicy ø 2,5 mm. Prześwit między skrzydłem bramy a nawierzchnią powinien wynosić minimum 5,0 cm, max 20 cm. Bramę wpasować w ogrodzenie i posadowić na fundamentach wykonanych łącznie dla słupków ogrodzeniowych i bramowych w wykopie o wymiarach 0,9 x 0,5 na głębokość 1,0 m w głąb ziemi z betonu klasy B-20. Zastosowano system bramy dwuskrzydłowej Egidia firmy Betafence. Zastosowano bramy z wypełnieniem palisadowym z profili zamkniętych, ocynkowanych ogniowo i powleczonych proszkowo na kolor wg RAL Bramy zastosowano w wersji ręcznej, z ryglem pionowym. Przy budowie i montażu należy uwzględnić zalecenia producenta. 21

22 5.4. Instrukcja montażu bram przesuwnych Egidia firmy Betafence. 22
