1 PROJEKT WYKONAWCZY WYMIANA OGRODZENIA ZEWNĘTRZNEGO BAZY POL W DARŁÓWKU SPIS ZAWARTOŚCI OPRACOWANIA Strona tytułowa. 1 Spis zawartości opracowania 2 OPIS TECHNICZNY 1.0. DANE EWIDENCYJNE PODSTAWA OPRACOWANIA PRZEDMIOT OPRACOWANIA 4.0. ZAKRES RZECZOWY INWESTYCJI OPIS STANU ISTNIEJĄCEGO OGRODZENIE PROJEKTOWANE DANE OGÓLNE ZESTAWIENIE BRAM I FURTEK OGRODZENIE Z SIATKI SŁUPKI STALOWE SŁUPKI PODPOROWEJ DRUT NOŚNY SIATKI FUNDAMENTY ZABEZPIECZENIE PRZED KRADZIEŻĄ BRAMA PRZESUWNA 6,5 m BRAMA ROZWIERALNA DWUSKRZYDŁOWA 6,5 m BRAMA ROZWIERALNA DWUSKRZYDŁOWA 5 m FURTKI MONTAŻ OGRODZENIA MONTAŻ OGRODZENIA Z SIATKI DETAL A IZOLACJE ROBOTY ROZBIÓRKOWE I DEMONTAŻOWE TABLICE INFORMACYJNE ELEMENTY RÓŻNE WPŁYW INWESTYCJI NA ŚRODOWISKO PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA RYSUNKI A-1 Plan ogrodzenia sytuacja A-2 Ogrodzenie zewnętrzne układ podstawowy A-3 Ogrodzenie zewnętrzne słupki podporowe A-4 Ogrodzenie zewnętrzne słupki podporowe narożnik 90 stopni A-5 Brama wjazdowa, dwuskrzydłowa szer. 5,00 m. z furtką szer. 1,20 m. wewnętrzna A-6 Brama wjazdowa, dwuskrzydłowa szer. 6,50 m. z furtką szer. 1,20 m. zewnętrzna A-7 Brama wjazdowa, przesuwna szer. 6,50 m. zewnętrzna A-8 Oznakowanie przęseł siatki, tablice ostrzegawczo-informacyjne 2

2 1.0. DANE EWIDENCYJNE. INWESTOR UŻYTKOWNIK OBIEKT ADRES 17 TERENOWY ODDZIAŁ LOTNISKOWY UL. M. KONOPNICKIEJ 13, GDAŃSK WRZESZCZ JEDNOSTKA WOJSKOWA 4653 DARŁÓWKO OGRODZENIE ZEWNĘTRZNE BAZY POL W DARŁÓWKU JEDNOSTKA WOJSKOWA 4653 DARŁÓWKO 2.0. PODSTAWA OPRACOWANIA Umowa pomiędzy 17 TOL a PROEKOBUD z dnia r Instrukcją o ochronie obiektów wojskowych sygn.. OIN 05/ Wizja lokalna przedstawicieli PROEKOBUD w czerwcu 2012r Pismo nr 617 z r. z 17 TOL w sprawie bram i furtki. 3.0 PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest wymiana ogrodzenia zewnętrznego zakwalifikowanego zgodnie z Instrukcją o ochronie obiektów wojskowych OIN 5/2011 do II kategorii. Ogrodzenie zewnętrzne kompleksu po przebudowie musi spełniać warunki ochrony obiektów wojskowych określonych w Instrukcji o ochronie obiektów wojskowych sygn. OIN 5/2011 o klauzuli Zastrzeżone i winno zapewniać zabezpieczenie przed próbami kradzieży mienia, możliwych ataków terrorystycznych, jak też nieuprawnionym wejściem na teren techniczny osób postronnych. Ogrodzenie zewnętrzne kompleksu zakwalifikowano do II kategorii. Teren inwestycji jest własnością Skarbu Państwa. Ogrodzenie bazy POL - realizowane będzie na terenie zamkniętym, w kompleksie lotniskowym 6051, w Jednostce Wojskowej 4653 Darłówko, działka ewidencyjna nr 4080/94, 4080/26, woj. zachodniopomorskie. Teren, na którym planowana jest wymiana ogrodzenia zewnętrznego nie podlega ochronie konserwatorskiej. Obiekty na niej usytuowane nie znajdują się w strefie ochrony konserwatorskiej ZAKRES RZECZOWY INWESTYCJI. Projekt obejmuje nowe ogrodzenie z siatki stalowej, ocynkowanej, powlekanej w miejscu demontowanego ogrodzenia z siatki stalowej ocynkowanej o wysokości 135cm, która aktualnie jest skorodowana, oraz z powyższych pasów skorodowanego drutu kolczastego (umieszczonego powyżej do wysokości 2m). Należy zdemontować istniejące prefabrykowane słupy typu fajkowego- betonowe, istniejącą siatkę stalową oraz drut kolczasty a także sztukowane elementy ogrodzenia takie jak pręty stalowe elementy paneli z rur stalowych, 3

3 istniejące bramy wjazdowe o konstrukcji rurowej i wysokościach h= 150 cm oraz 2,0 m. Projektowane ogrodzenie siatkę należy zamontować na gotowych słupach ogrodzeniowych o przekroju 60x40x3mm będącymi w posiadaniu Użytkownika. Ilość słupów przelotowych do wykorzystania 95, ilość słupów wspornikowych do wykonania 120, brakujące elementy należy wykonać w oparciu o przedstawioną dokumentacje techniczną oraz istniejące wykorzystywane słupy ogrodzeniowe. Nowe ogrodzenie należy montować w taki sposób aby w części dolnej była przerwa pomiędzy poziomem wylewki betonowej (terenu) a dolną krawędzią siatki wynosząca około 2 cm. Rozstaw osiowy słupków co 250 cm, słupki 60/40/3 l= 3,00 m z zakotwieniem w fundamencie min. 75 cm. Poziom posadowienia 1,0 m poniżej poziomu terenu. W linii ogrodzenia projektuje się 3 bramy, (dwie w części zewnętrznej oraz jedną w części wewnętrznej) w tym jedną przesuwną o szer. 6,5 m bez furtki oraz dwie rozwierane, dwuskrzydłowe z furtkami. Bramy rozwierane - bramy o szerokości 5,0 m. a także furtki o szerokości całkowitej 1, 20m. znajdują się w posiadaniu Użytkownika. Przy wykonywaniu wymiany ogrodzenia należy te elementy wykorzystać jedną w stanie zastanym- tj, o szerokości 5,0 m., drugą poszerzyć o 1,5m poprzez przyspawanie dodatkowych elementów, (paneli wykonanych z profili stalowych 60/60/3 i wypełnieniem z prętów stalowych 2/2 cm) fragmentów o szer. 76cm i wys. h= 222 cm (wys. istn. skrzydeł) do skrzydeł bram. W projektowanym ogrodzeniu wykorzystano posiadane na stanie Użytkownika słupy z wysięgnikami pod montaż drutu kolczastego obustronnie - w kształcie litery V. Wysokość ogrodzenia z wysięgnikami max. 281 cm. Całkowita długość ogrodzenia 316,05 mb (długość ogrodzenia wraz z bramami i furtkami) 5.0. OPIS STANU ISTNIEJĄCEGO. Ogrodzenie zewnętrzne z siatki stalowej ocynkowanej o wysokości ~ 135 cm oraz powyżej z pasów skorodowanego, wielokrotnie łatanego drutu kolczastego do wysokości 2m. Ogrodzenie montowane do słupów prefabrykowanych betonowych typu fajkowego. Ogrodzenie skorodowane, miejscowe uszkodzenia siatki. Istniejące bramy zardzewiałe i zniekształcone. Ogrodzenie miejscami stanowią ściany przyległych do terenu budynków (hala stalowa HP67 oraz pomieszczenia socjalne barak kontenerowy). W narożnikach oraz co około dziesiąty słupek konstrukcję ogrodzenia wzmocniono poprzez zastosowanie wsporników także ze słupów prefabrykowanych typu fajkowego opieranych o słup główny pod katem około 30 stopni. Kompleks posiada wydzielony, wewnętrzny plac postojowy pod maszyny czyszczące, zbierające, etc, po wymianie ogrodzenia układ funkcjonalny należy pozostawić bez zmian OGRODZENIE PROJEKTOWANE. Ogrodzenie projektowane wymianę, należy prowadzić po przebiegu ogrodzenia istniejącego. W momentach styku z istniejącymi budynkami nowe ogrodzenie zostało zaprojektowane jako odsunięte od tych obiektów o wartość około jednego metra od ich ścian. Odejście to pozwala na swobodne zamontowanie słupków z wysięgnikami pod drut kolczasty w układzie V posiadanych przez Użytkownika. Ze względu na konieczność dostosowania wizualnego pozostałych elementów ogrodzenia do elementów istniejących, na bramach oraz furtkach także zaproponowano umieszczenie wysięgników pionowych pod montaż pięciu pasów drutu kolczastego. 4

4 6.1. DANE OGÓLNE. Projektowane ogrodzenie należy wykonać z siatki stalowej, ocynkowanej, powlekanej metodą elektrostatyczną poliestrowym lakierem proszkowym o kolorze RAL 5010 o oczkach max 50x50 i wysokości 220 cm z drutu stalowego Ø3.0. Ogrodzenie należy wykonać zgodnie z przebiegiem pokazanym na projekcie sytuacyjnym jako konstrukcje wydzielenia zewnętrznego. Ogrodzenie o wysokości h=281 w tym wysokość bez wysięgników 225. Długości projektowanego, wymienianego ogrodzenia wynosi 316,05 mb ZESTAWIENIE BRAM I FURTEK OGRODZENIA ZEWNĘTRZNEGO. Projektowane bramy bez furtek: NR BRAMA CHARAKTERYSTYKA SZEROKOŚĆ BRAMY [m] 1 Przesuwna, samonośna 6,50 Projektowane bramy z furtkami: NR BRAMA CHARAKTERYSTYKA SZEROKOŚĆ BRAMY [m] ILOŚĆ- FURTKA SZEROKOŚĆ FURTKI [m] 2 Rozwieralna dwuskrzydłowa 6,50 1 1,20 3 Rozwieralna dwuskrzydłowa 5 1 1, OGRODZENIE Z SIATKI. Ogrodzenie z siatki zaprojektowano ogrodzenie na słupkach metalowych z wysięgnikami obustronnymi w układzie V pod montaż pięciu żyłek drutu kolczastego, z siatki plecionej o oczkach 50x50mm w kształcie rombu z drutu ocynkowanego o średnicy rdzenia drutu Ø3,0 mm, powlekanego metodą elektrostatyczną poliestrowym lakierem proszkowym, średnica zewnętrzna po powleczeniu około Ø3,7 mm. Słupki o przekroju zamkniętym o wymiarach 60x40x3 mm. Siatka o wysokości całkowitej h= 220 cm montowana jest 2 cm ponad poziomem terenu. Wszystkie elementy składowe ogrodzenia należy wykonać jako powlekane lakierem poliestrowym w kolorze RAL SŁUPKI STALOWE. Słupki stalowe o długości 3,0 m, o przekroju 60x40x3 mm, u dołu słupka należy przyspawać pręt zbrojeniowy Ø 8 mm o długości 0,11 m, a u wierzchołka słupka wysięgnik do 5

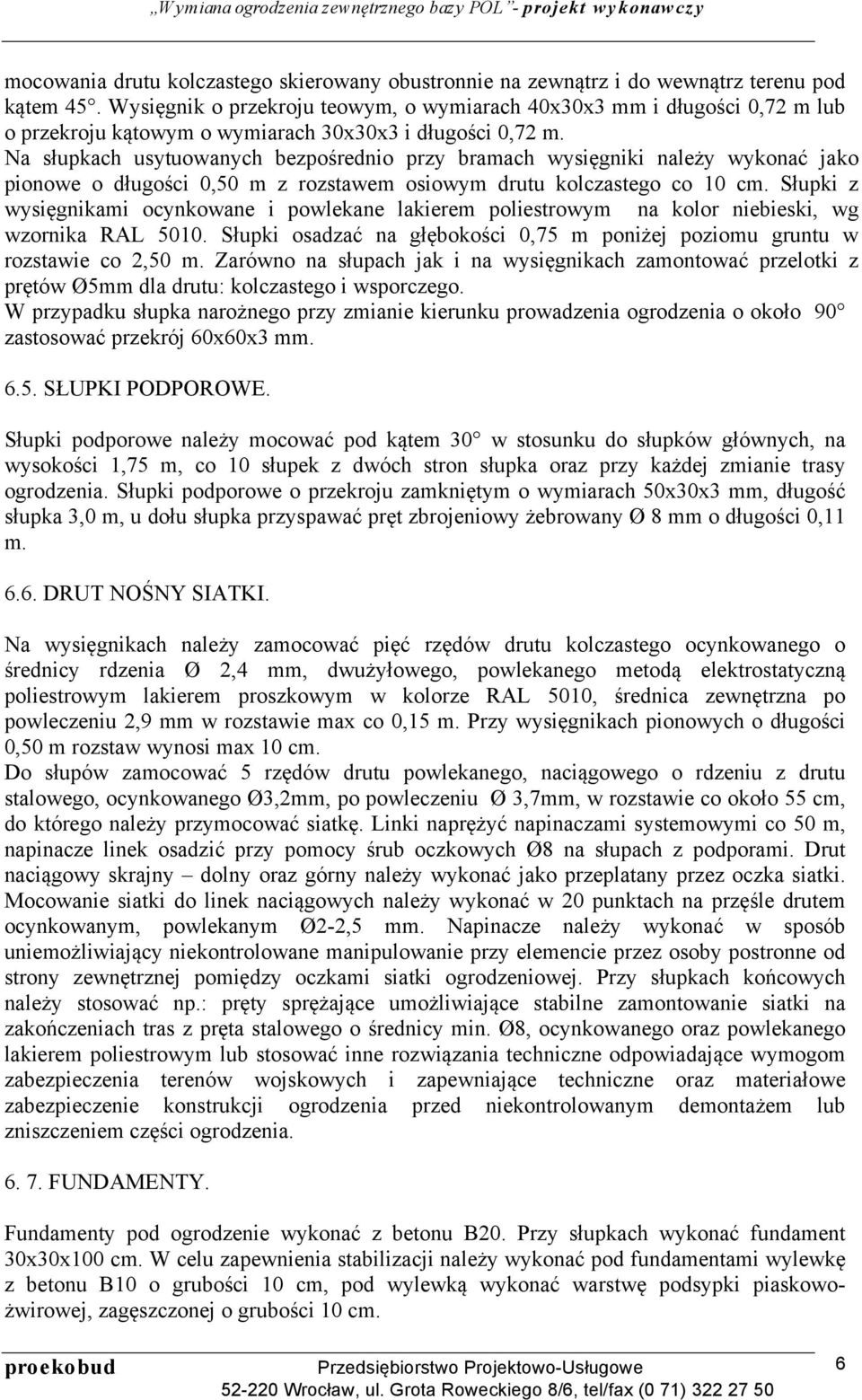

5 mocowania drutu kolczastego skierowany obustronnie na zewnątrz i do wewnątrz terenu pod kątem 45. Wysięgnik o przekroju teowym, o wymiarach 40x30x3 mm i długości 0,72 m lub o przekroju kątowym o wymiarach 30x30x3 i długości 0,72 m. Na słupkach usytuowanych bezpośrednio przy bramach wysięgniki należy wykonać jako pionowe o długości 0,50 m z rozstawem osiowym drutu kolczastego co 10 cm. Słupki z wysięgnikami ocynkowane i powlekane lakierem poliestrowym na kolor niebieski, wg wzornika RAL Słupki osadzać na głębokości 0,75 m poniżej poziomu gruntu w rozstawie co 2,50 m. Zarówno na słupach jak i na wysięgnikach zamontować przelotki z prętów Ø5mm dla drutu: kolczastego i wsporczego. W przypadku słupka narożnego przy zmianie kierunku prowadzenia ogrodzenia o około 90 zastosować przekrój 60x60x3 mm SŁUPKI PODPOROWE. Słupki podporowe należy mocować pod kątem 30 w stosunku do słupków głównych, na wysokości 1,75 m, co 10 słupek z dwóch stron słupka oraz przy każdej zmianie trasy ogrodzenia. Słupki podporowe o przekroju zamkniętym o wymiarach 50x30x3 mm, długość słupka 3,0 m, u dołu słupka przyspawać pręt zbrojeniowy żebrowany Ø 8 mm o długości 0,11 m DRUT NOŚNY SIATKI. Na wysięgnikach należy zamocować pięć rzędów drutu kolczastego ocynkowanego o średnicy rdzenia Ø 2,4 mm, dwużyłowego, powlekanego metodą elektrostatyczną poliestrowym lakierem proszkowym w kolorze RAL 5010, średnica zewnętrzna po powleczeniu 2,9 mm w rozstawie max co 0,15 m. Przy wysięgnikach pionowych o długości 0,50 m rozstaw wynosi max 10 cm. Do słupów zamocować 5 rzędów drutu powlekanego, naciągowego o rdzeniu z drutu stalowego, ocynkowanego Ø3,2mm, po powleczeniu Ø 3,7mm, w rozstawie co około 55 cm, do którego należy przymocować siatkę. Linki naprężyć napinaczami systemowymi co 50 m, napinacze linek osadzić przy pomocy śrub oczkowych Ø8 na słupach z podporami. Drut naciągowy skrajny dolny oraz górny należy wykonać jako przeplatany przez oczka siatki. Mocowanie siatki do linek naciągowych należy wykonać w 20 punktach na przęśle drutem ocynkowanym, powlekanym Ø2-2,5 mm. Napinacze należy wykonać w sposób uniemożliwiający niekontrolowane manipulowanie przy elemencie przez osoby postronne od strony zewnętrznej pomiędzy oczkami siatki ogrodzeniowej. Przy słupkach końcowych należy stosować np.: pręty sprężające umożliwiające stabilne zamontowanie siatki na zakończeniach tras z pręta stalowego o średnicy min. Ø8, ocynkowanego oraz powlekanego lakierem poliestrowym lub stosować inne rozwiązania techniczne odpowiadające wymogom zabezpieczenia terenów wojskowych i zapewniające techniczne oraz materiałowe zabezpieczenie konstrukcji ogrodzenia przed niekontrolowanym demontażem lub zniszczeniem części ogrodzenia FUNDAMENTY. Fundamenty pod ogrodzenie wykonać z betonu B20. Przy słupkach wykonać fundament 30x30x100 cm. W celu zapewnienia stabilizacji należy wykonać pod fundamentami wylewkę z betonu B10 o grubości 10 cm, pod wylewką wykonać warstwę podsypki piaskowożwirowej, zagęszczonej o grubości 10 cm. 6

6 W przypadku zmiany wysokości terenu wykonać fundament schodkowy o nieznacznie zwiększonych gabarytach w stosunku do układu standardowego, wynikających z wymogów technicznych. Wszystkie elementy betonowe stykające się z gruntem zabezpieczyć izolacją, pionową oraz poziomą np. Abizol 2R+P lub Bitumex K. Ponad terenem należy na płaszczyźnie wylewki fundamentowej wykonać przeciwspadki we wszystkich kierunkach od płaszczyzny słupka o nachyleniu min. 0,5%. Płaszczyznę betonową narażoną na bezpośrednie działanie czynników atmosferycznych należy zabezpieczyć preparatami zmniejszającymi chłonność podłoża np.: prod. Hydrostop ZABEZPIECZENIE PRZED KRADZIEŻĄ. W celu zabezpieczenia elementów ogrodzenia przed kradzieżą należy: skrajny górny oraz skrajny dolny drut naciągowy wykonać jako przeplatany przez siatkę ogrodzeniową. dodatkowo, co przęsło namalować na siatce napis WP, przy pomocy farby akrylowej koloru żółtego, według wzornika RAL co słupek wykonać mocowanie naprzemienne góra/dół płaskowników stalowych o wymiarach 400x20x2 nitowanych do słupa w min. 4 punktach. Należy stosować np.: nity zrywalne, nierdzewne, w tym kołek ze stali nierdzewnej z łbem płaskim 6x BRAMA PRZESUWNA 6,5 m. W ogrodzeniu zewnętrznym kompleksu POL zaprojektowano bramę przesuwną o szerokości 6,50 m samonośną o wysokości 2,27 m od poziomu terenu. Brama z profilu zamkniętego 80x80x5 mm ocynkowanego ogniowo i powleczone proszkowo. Łożyskowanie rolkowe takie jak np.: rolka górna 629 RS, a rolka dolna 6204 ZZ. Prowadnice bram osadzone w ławie fundamentowej o wymiarach 3,52x0,38 m na głębokość 1,0 m. Pod fundamentami wylać 10 cm betonu B10, na podsypce z piasku grubego, zagęszczonego. Słupki z profilu zamkniętego 80x80x5 mm ocynkowane i powleczone proszkowo. Wypełnienie bramy w postaci prętów stalowych o przekroju 2x2 cm w odstępach w świetle max 5 cm ostatnie pole wykonać tylko ze stężeniem krzyżowym z profili stalowych, ocynkowanych 60/60/5. Poszczególne pola wzmocnić stężeniami z rur stalowych ocynkowanych, malowanych proszkowo 60x60x5 mm. Wszystkie elementy stalowe łączyć poprzez spawanie elektryczne. Słupek prowadzący z rury stalowej, ocynkowanej o przekroju 100x100x5 mm osadzić w fundamencie kostkowym o wym.160x80x150 cm na głębokość 120 cm. Słupek końcowy o przekroju 100x100x5 mm oraz przekroju C 160 należy osadzić w fundamencie kostkowym, w poziomie terenu o gabarytach 80x80x100 cm. Głębokość osadzenia 75 cm. Wysokość słupków ponad teren 3,50 m. Należy wykonać dylatację o szerokości 1 cm pomiędzy fundamentami prowadnic oraz słupów nośnych. Dylatację wypełnić masami asfaltowymi. Przy bramie należy wykonać obój z profili stalowych 40/80/5 (lub inne rozwiązanie systemowe wg technologii wybranego producenta bram przesuwnych mocowany przez płytę stalową 62x52x2 cm i 4 śruby M16 do fundamentu kostkowego 90/60/100 cm wykonanego w poziomie terenu z podlewką z betonu B10 gr. 10 cm i podsypką z piasku grubego, zagęszczonego o gr. 10 cm. Na konstrukcji bramy od strony odboju należy przymocować poprzez spawanie elektryczne płytki stalowe 50x8x2 cm celem zabezpieczenia konstrukcji. W celu zabezpieczenia konstrukcji wypełnienia ramy bramy zaprojektowano dodatkowe stężenie elementów od strony wewnętrznej w postaci płaskownika stężającego o wymiarach min. 13x5 mm spawanego do prętów wypełniających ramy bram. Płaskownik należy mocować na wysokości 104 cm licząc od górnej krawędzi belki prowadzącej. 7

7 Wysokość prześwitu między konstrukcją bramy a podłożem nie może by większa niż 5 cm. Bramę wpasować w ogrodzenie. Do bramy przyspawać wysięgniki pionowe o długości 50cm (około 51 z płytka wieńczącą) i zamontować pomiędzy nimi 5 pasów drutu kolczastego w odległościach ~ 10cm. Wszystkie elementy betonowe zabezpieczyć Abizolem 2R+P. Bramę należy wyposażyć w kłódki oraz zamki klasy A, a także wykonać urządzenia umożliwiające plombowanie bram. W celu zabezpieczenia dodatkowego bramy przesuwnej na czas zaniku napięcia zaprojektowano blokadę opuszczaną na trzpieniu Ø10 z blachy stalowej gr 10 mm. Zamknięcie zaprojektowano w sposób umożliwiający założenie kłódki a także uniemożliwienie podniesienia zapadki od strony zewnętrznej. W profilu zatrzaskującym (zamknięcie) na całej wysokości bramy należy od strony wewnętrznej zamontować systemowe odbojniki gumowe odporne na działanie czynników atmosferycznych typ np.: POF-20(EVA) prod. np.: Adsys przykręcanymi wkrętami do metalu M5 co około 15 cm. Sposób plombowania - drut stalowy, plomba ołowiana. Elementy bramy i słupków wykonać na kolor niebieski według RAL BRAMA ROZWIERALNA DWUSKRZYDŁOWA 6,5 m. Na trasie ogrodzenia zewnętrznego zaprojektowano także bramę dwuskrzydłową (brama nr 2 o szer. 6,50 m). Brama z profilu zamkniętego o wymiarach 60x60x3mm, wypełnienie prętami stalowymi o przekroju 2x2 cm z prześwitem max. 5 cm, słupki o wymiarach 100x100x5 mm. Profile ocynkowane ogniowo i pokryte poliestrowym lakierem proszkowym metodą elektrostatyczną. Wysokość całkowita bramy 2,27 cm, szerokość w świetle 6.50 m. Słupki ogrodzenia sąsiadujące bezpośrednio z bramą należy wykonać jako ocynkowane i powlekane elektrostatycznie poliestrowym lakierem proszkowym na kolor niebieski, wg wzornika RAL Brama ta jest przerobioną bramą o szerokości 5,0 m, która jest w posiadaniu Użytkownika. Należy do istniejącej bramy dwuskrzydłowej, rozwieranej - 5 metrowej dokręcić dwa niezależne elementy ( po jednym na skrzydło) elementy za pomocą ułożonych wzdłużnie, po obu stronach konstrukcji profilowej bram płaskowników 6x60 i dł. L=150 cm i śrub M12 w rozstawie co 20 cm. Układ ten należy wykonać dołem i górą konstrukcji dodatkowo dołem dodając płaskownik 6x66, spawany z pozostałymi płaskownikami. Do każdego skrzydła należy przymocować ramę o wymiarach 76cmx222cm, wykonaną z takich samych profili co ramy skrzydeł bramy (60x60x3mm).Wypełnienie ram takie samo jak w skrzydłach istniejących z prętów stalowych o przekroju 2x2cm z prześwitem max.5cm. Bramę wpasować w ogrodzenie i posadowić w fundamentach wykonanych łącznie dla słupków ogrodzeniowych w wykopie o wymiarach 0,8x0,8 głębokości 1,00 m z betonu klasy B20. Pod fundamentami wylać 10 cm betonu B10 na podsypce piaskowo-żwirowej, zagęszczonej gr. 10 cm. Elementy bram i słupków wykonać w kolorze niebieskim według RAL Prześwit między skrzydłami bram a nawierzchnią drogi powinien wynosić maximum 5 cm. Odległości między słupem nośnym a ramą bramy nie powinna przekroczyć 5 cm. Brama powinna posiadać zamknięcia na dole (zasuwy pionowe) oraz zamknięcia górne (dwa uchwyty na kłódki). Wsporniki pod druty kolczaste w bezpośrednim sąsiedztwie bram wykonać jako pionowe o długości 50 cm. W celu zabezpieczenia konstrukcji wypełnienia ram bram zaprojektowano dodatkowe stężenie elementów od strony wewnętrznej w postaci płaskownika stężającego o wymiarach min. 13x5 mm spawanego do prętów wypełniających ramy bram. Płaskownik należy mocować na wys. 100 cm licząc od dolnej krawędzi belki bramy. Wszystkie bramy należy wyposażyć w kłódki oraz zamki klasy A, a także wykonać urządzenia umożliwiające plombowanie bram. Sposób plombowania - drut stalowy, plomba ołowiana. 8

8 6.11. BRAMA ROZWIERALNA DWUSKRZYDŁOWA 5 m. Brama będąca w posiadaniu Użytkownika przeznaczona do wykorzystania w części ogrodzenia wewnętrznego. Brama z profilu zamkniętego o wymiarach 60x60x3mm, wypełnienie prętami stalowymi o przekroju 2x2 cm z prześwitem max. 5 cm, słupki o wymiarach 100x100x5 mm. Profile ocynkowane ogniowo i pokryte poliestrowym lakierem proszkowym metodą elektrostatyczną. Wysokość bramy 2,27 cm, szerokość w świetle 5.00 m. Słupki ogrodzenia sąsiadujące bezpośrednio z bramą należy wykonać jako ocynkowane i powlekane elektrostatycznie poliestrowym lakierem proszkowym na kolor niebieski, wg wzornika RAL Prześwit między skrzydłami bram a nawierzchnią drogi powinien wynosić maximum 5 cm. Odległości między słupem nośnym a ramą bramy nie powinna przekroczyć 5 cm. Brama powinna posiadać zamknięcia na dole (zasuwy pionowe) oraz zamknięcia górne (dwa uchwyty na kłódki). Wsporniki pod druty kolczaste w bezpośrednim sąsiedztwie bram wykonać jako pionowe o długości 50 cm. W celu zabezpieczenia konstrukcji wypełnienia ram bram zaprojektowano dodatkowe stężenie elementów od strony wewnętrznej w postaci płaskownika stężającego o wymiarach min. 13x5 mm spawanego do prętów wypełniających ramy bram. Płaskownik należy mocować na wys. 100 cm licząc od dolnej krawędzi belki bramy. Wszystkie bramy należy wyposażyć w kłódki oraz zamki klasy A, a także wykonać urządzenia umożliwiające plombowanie bram. Sposób plombowania - drut stalowy, plomba ołowiana FURTKI. W ogrodzeniu wewnętrznym oraz zewnętrznym zaprojektowano furtki o szerokości 120 cm. Są to furtki istniejące będące w posiadaniu Użytkownika. Furtki zlokalizowano przy projektowanych bramach rozwieralnych dwuskrzydłowych. Konstrukcję furtki tworzą słupy z profili 100x100x5 o długości 345,5cm, kotwione w fundamentach kostkowych o wymiarach 80x80x100 cm, na głębokości 0,75m. Fundamenty wykonane na warstwach betonu chudego, podkładowego B10 gr. 10 cm oraz podsypki piaskowo-żwirowej, zagęszczonej gr. 10 cm. Prześwity pomiędzy elementami konstrukcyjnymi ogrodzenia i furtki nie mogą wynosić więcej niż 5 cm. Profile ocynkować ogniowo i pokryć poliestrowym lakierem proszkowym metodą elektrostatyczną na kolor według RAL Furtkę wpasować w ogrodzenie i posadowić w fundamentach wykonanych łącznie dla słupków ogrodzeniowych oraz słupków nośnych furtki w wykopie o wymiarach 0,8x0,8 głębokości 1,00 m z betonu klasy B20, w przypadku rozwiązania z lokalizacją Furtkę zlokalizowaną przy bramie należy wpasować w ogrodzenie i posadowić słupki bramy oraz słupki nośne furtki we wspólnym fundamencie. Prześwit między furtką a terenem powinien wynosić maximum 5 cm. Pod fundamentami wylać 10 cm betonu B10, na podsypce piaskowo-żwirowej, zagęszczonej gr. 10 cm. Maksymalny prześwit między elementami wypełniającymi (pręty 2x2 cm) 5 cm, między podłożem a ramą furtki max. 5 cm. W celu zabezpieczenia konstrukcji wypełnienia ram furtek zaprojektowano dodatkowe stężenie elementów od strony wewnętrznej w postaci płaskownika stężającego o wymiarach min. 13x5 mm spawanego do prętów wypełniających ramy furtek. Płaskownik należy mocować na wys. 100 cm licząc od dolnej krawędzi ramy furtki. Furtkę należy wyposażyć w kłódki oraz zamek klasy A, a także wykonać urządzenia umożliwiające jej plombowanie. Sposób plombowania - drut stalowy, plomba ołowiana. 9

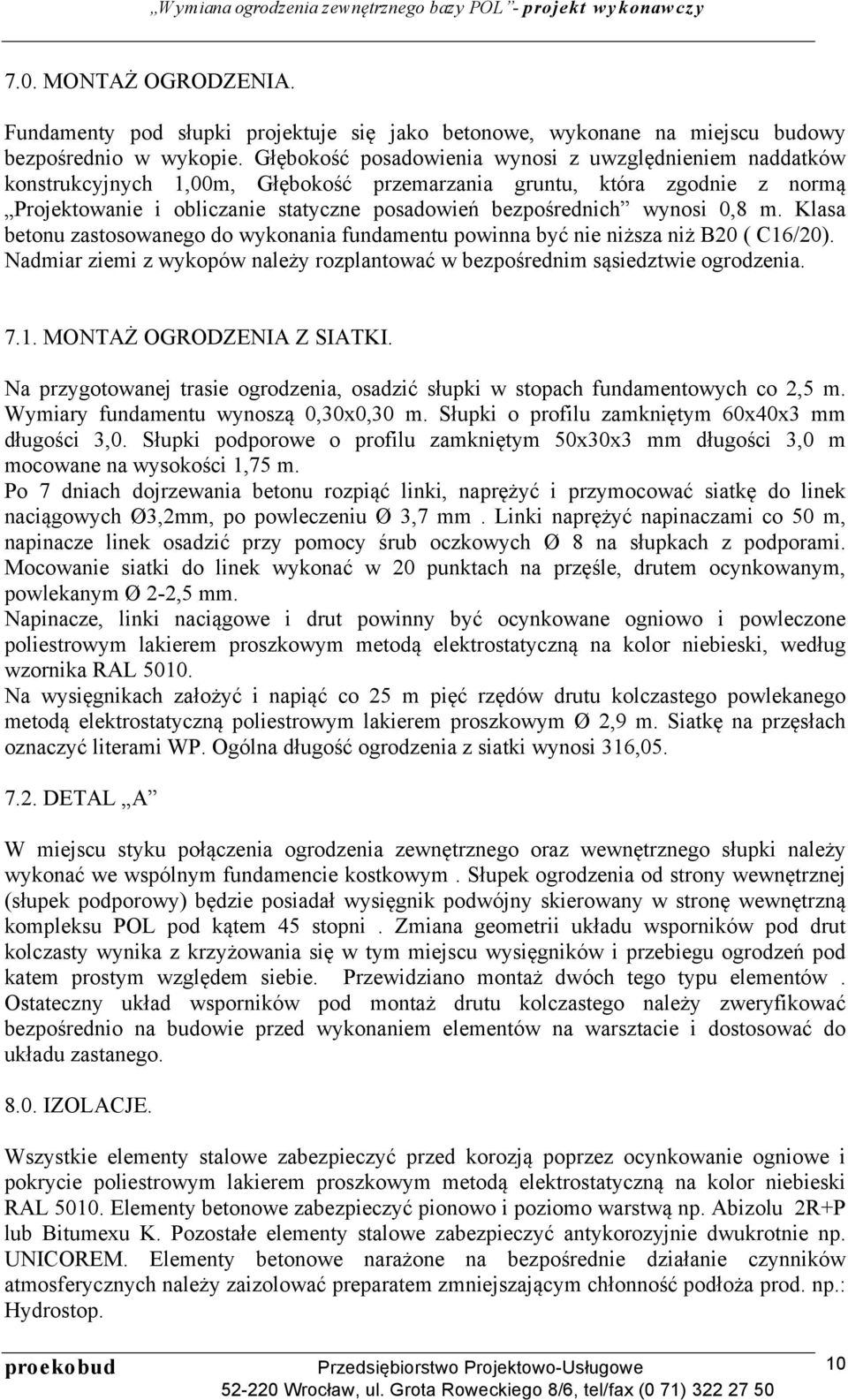

9 7.0. MONTAŻ OGRODZENIA. Fundamenty pod słupki projektuje się jako betonowe, wykonane na miejscu budowy bezpośrednio w wykopie. Głębokość posadowienia wynosi z uwzględnieniem naddatków konstrukcyjnych 1,00m, Głębokość przemarzania gruntu, która zgodnie z normą Projektowanie i obliczanie statyczne posadowień bezpośrednich wynosi 0,8 m. Klasa betonu zastosowanego do wykonania fundamentu powinna być nie niższa niż B20 ( C16/20). Nadmiar ziemi z wykopów należy rozplantować w bezpośrednim sąsiedztwie ogrodzenia MONTAŻ OGRODZENIA Z SIATKI. Na przygotowanej trasie ogrodzenia, osadzić słupki w stopach fundamentowych co 2,5 m. Wymiary fundamentu wynoszą 0,30x0,30 m. Słupki o profilu zamkniętym 60x40x3 mm długości 3,0. Słupki podporowe o profilu zamkniętym 50x30x3 mm długości 3,0 m mocowane na wysokości 1,75 m. Po 7 dniach dojrzewania betonu rozpiąć linki, naprężyć i przymocować siatkę do linek naciągowych Ø3,2mm, po powleczeniu Ø 3,7 mm. Linki naprężyć napinaczami co 50 m, napinacze linek osadzić przy pomocy śrub oczkowych Ø 8 na słupkach z podporami. Mocowanie siatki do linek wykonać w 20 punktach na przęśle, drutem ocynkowanym, powlekanym Ø 2-2,5 mm. Napinacze, linki naciągowe i drut powinny być ocynkowane ogniowo i powleczone poliestrowym lakierem proszkowym metodą elektrostatyczną na kolor niebieski, według wzornika RAL Na wysięgnikach założyć i napiąć co 25 m pięć rzędów drutu kolczastego powlekanego metodą elektrostatyczną poliestrowym lakierem proszkowym Ø 2,9 m. Siatkę na przęsłach oznaczyć literami WP. Ogólna długość ogrodzenia z siatki wynosi 316, DETAL A W miejscu styku połączenia ogrodzenia zewnętrznego oraz wewnętrznego słupki należy wykonać we wspólnym fundamencie kostkowym. Słupek ogrodzenia od strony wewnętrznej (słupek podporowy) będzie posiadał wysięgnik podwójny skierowany w stronę wewnętrzną kompleksu POL pod kątem 45 stopni. Zmiana geometrii układu wsporników pod drut kolczasty wynika z krzyżowania się w tym miejscu wysięgników i przebiegu ogrodzeń pod katem prostym względem siebie. Przewidziano montaż dwóch tego typu elementów. Ostateczny układ wsporników pod montaż drutu kolczastego należy zweryfikować bezpośrednio na budowie przed wykonaniem elementów na warsztacie i dostosować do układu zastanego IZOLACJE. Wszystkie elementy stalowe zabezpieczyć przed korozją poprzez ocynkowanie ogniowe i pokrycie poliestrowym lakierem proszkowym metodą elektrostatyczną na kolor niebieski RAL Elementy betonowe zabezpieczyć pionowo i poziomo warstwą np. Abizolu 2R+P lub Bitumexu K. Pozostałe elementy stalowe zabezpieczyć antykorozyjnie dwukrotnie np. UNICOREM. Elementy betonowe narażone na bezpośrednie działanie czynników atmosferycznych należy zaizolować preparatem zmniejszającym chłonność podłoża prod. np.: Hydrostop. 10

10 9.0. ROBOTY ROZBIÓRKOWE I DEMONTAŻOWE. Istniejące ogrodzenie biegnąca wzdłuż kompleksu należy zdemontować. Demontaż ogrodzenia należy wykonywać etapami rozbierać należy tylko część ogrodzenia. Na czas przerwy w robotach (dojrzewanie betonu) miejsca o zdemontowanym ogrodzeniu skutecznie zabezpieczyć przed dostępem osób nieuprawnionych uzgodnić z Użytkownikiem sposób ochrony i zabezpieczenia tych odcinków robót. Materiały pozyskane z rozbiórki należy przekazać do lokalnego WAK chyba, że umowa o prace wykonawcze stanowi inaczej TABLICE INFORMACYJNE. Przy każdej bramie, należy zamieścić informację o nazwie i przeznaczeniu obiektu. Przy każdej bramie, oraz przy każdej zmianie przebiegu ogrodzenia (od jego strony zewnętrznej) należy zamontować tablice informacyjno-ostrzegawcze. Tablice powinny być zamocowane w sposób trwały uniemożliwiający ich zdemontowanie od strony zewnętrznej ogrodzenia ELEMENTY RÓŻNE. 1. Wszystkie wymiary przed przystąpieniem do prac budowlanych sprawdzić na budowie, w przypadku zaistnienia rozbieżności wykonać prace w oparciu o wytyczne zawarte w opracowaniu. 2. Prace budowlane należy wykonywać pod nadzorem uprawnionego kierownika budowy a prace prowadzone w bezpośrednim sąsiedztwie istniejących sieci kanalizacyjnych oraz teletechnicznych, strukturalnych etc. pod nadzorem uprawnionego geodety. 3. Wszystkie materiały zastosowane do realizacji, powinny posiadać certyfikat lub aprobatę techniczną, a urządzenia certyfikat na znak bezpieczeństwa oraz posiadać niezbędne atesty dopuszczające do stosowania w budownictwie. 4. W przypadku pojawienia się wątpliwości interpretacyjnych w zaprojektowanych rozwiązaniach technicznych, a w szczególności mających wpływ na bezpieczeństwo robót lub obiektu, należy bezzwłocznie porozumieć się z projektantem, w celu jednoznacznego sprecyzowania rozwiązań technicznych. Zabrania się prowadzenia prac budowlanych w przypadku skomplikowanych problemów bez powiadomienia o tym fakcie projektanta. W przypadku drobnych różnic, projektowany układ należy dostosować do stanu istniejącego zachowując zasady zawarte w projekcie. 5. Szczegóły rozwiązań architektonicznych wg części opisu technicznego oraz w części rysunkowej. Projekt stanowią integralnie części: opisowa i rysunkowa. 6. Zakres oddziaływania obiektu ogranicza się bezpośrednio do granic wydzielonej działki (terenu) i nie przewiduje się niekorzystnych wpływów obiektu na istniejące tereny oraz budynki. 7. W bramach oraz furtkach zamontować zamki oraz stosować kłódki klasy A. 8. Na furtkach oraz bramach zamontować urządzenia do plombowania. 9. Na furtkach rozwieranej zamontować samozamykacze oraz zamki klasy A. 10.W przypadku wystąpienia kolizji z istniejącą infrastrukturą medialną należy przed wykonaniem wykopów oraz ogólnych prac ziemnych zlokalizować dane miejsca, prace ziemne wykonywać z ostrożnością pod nadzorem uprawnionego geodety, a po odsłonięciu zabezpieczyć przejście przy pomocy systemowych rur ochronnych lub przepustów. W przypadku gdy nie jest możliwe z przyczyn technicznych wykonanie linii ogrodzenia 11

11 w zakładanym przebiegu należy ominąć przeszkodę przesuwając ogrodzenie na stronę użytkownika. 11. Nie przewiduje się na wydzielanym terenie prowadzenia wycinki drzew oraz krzewów 12. Słupki podporowe w ogrodzeniach montować w rozstawie co 25,0 m (co 10 ty słupek) i na każdym załamaniu ogrodzenia (słupek narożny) 13. Napinacze linek naciągowych montować w odstępach co 50 m. 14. Materiały z demontażu ogrodzenia należy przekazać do WAK-u WPŁYW INWESTYCJI NA ŚRODOWISKO. Projektowana inwestycja nie będzie miała negatywnego wpływu na środowisko i otoczenie oraz na higienę i zdrowie użytkowników oraz ich otoczenie PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA. Projektowany zakres prac wymaga opracowania przez kierownika budowy planu bezpieczeństwa i ochrony zdrowia. Plan BIOZ należy opracować zgodnie z Rozporządzeniem ministra Infrastruktury z dnia 27 sierpnia 2002 r w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi. (Dz. U. Nr 151,poz.1256). OPRACOWAŁ: inż. Magdalena Maciągowska mgr inż. arch. Piotr Molenda 12
