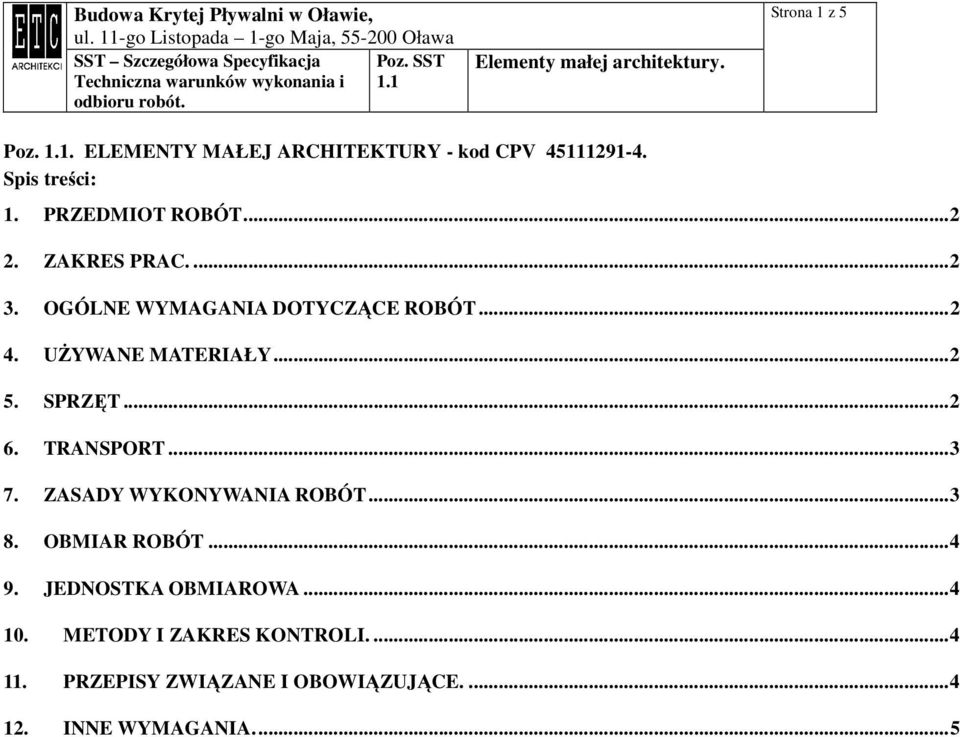

1 Strona 1 z 5 Poz ELEMENTY MAŁEJ ARCHITEKTURY - kod CPV Spis treści: 1. PRZEDMIOT ROBÓT ZAKRES PRAC OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT UśYWANE MATERIAŁY SPRZĘT TRANSPORT ZASADY WYKONYWANIA ROBÓT OBMIAR ROBÓT JEDNOSTKA OBMIAROWA METODY I ZAKRES KONTROLI PRZEPISY ZWIĄZANE I OBOWIĄZUJĄCE INNE WYMAGANIA...5

2 Strona 2 z 5 1. PRZEDMIOT ROBÓT Przedmiotem niniejszej SST są wymagania szczegółowe dotyczące wykonania i odbioru robót związanych z wykonaniem zieleni i elementów małej architektury. 2. ZAKRES PRAC. - montaŝ ogrodzenia - montaŝ bram i furtek - montaŝ stojaków na rowery - montaŝ ławek - montaŝ koszy na śmieci W zakres prac wchodzą czynności i materiały pomocnicze, obróbki, przygotowanie stanowisk roboczych oraz innych urządzeń pomocniczych słuŝących do wykonania robót 3. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z Dokumentacją Projektową, Specyfikacją techniczną warunków wykonania i odbioru robót Część Ogólna ST00 i poleceniami Inspektora Nadzoru. Przy montaŝu naleŝy przewidzieć wszelkie niezbędne wyposaŝenie, wzmocnienia i fundamentowanie wg technologii producenta wyposaŝenia. Wykonawca zobowiązany jest przewidzieć zgodnie z opracowaniem geotechnicznym istniejące warunki gruntowe, oraz przeliczyć i dostosować do nich konstrukcję fundamentu. 4. UśYWANE MATERIAŁY 1. Stojaki na rowery stalowe systemowe 2. Ławki stalowo-drewniane systemowe 3. Ławki betonowe systemowe 4. Kosze na śmieci stalowe systemowe 5. Słupki i barierki ochronne systemowe stalowe 6. Ogrodzenie stalowe systemowe z siatki zgrzewanej 7. Bramy przesuwne systemowe z samonośnych z profili stalowych ocynkowanych. - Skrzydło bramy o konstrukcji spawanej, odległość pomiędzy prętami pionowymi 110 mm; - Rama wyposaŝona w rolki prowadzące umieszczone u góry i u dołu ramy; - Dwa zestawy rolek na belce dolnej dla prowadzenia poziomego i pionowego. - Rolka podtrzymująca bramę w pozycji otwartej. - Słup prowadzący posiada dwa zestawy rolek prowadzących ze strony górnej oraz zintegrowaną podstawę do montaŝu zestawu rolek w belce dolnej. - Słup końcowy wyposaŝony w zamek zintegrowany w mechanizmie zatrzaskowym. - Zabezpieczenie antykorozyjne: bramy ocynkowane wewnątrz i na zewnątrz (minimum 275 g/m2, łącznie z dwóch stron) oraz powlekane warstwą epoksydową a następnie warstwą poliestrową (min. 120 mikronów). 5. SPRZĘT Ogólne wymagania dotyczące sprzętu podano w części pt. Specyfikacja techniczna warunków wykonania i odbioru robót Część Ogólna ST00

3 Strona 3 z 5 Do wykonania robót naleŝy uŝywać: - narzędzia ręczne (łopaty, szpadle) - narzędzia elektryczne (wiertarki, wkrętarki, mieszadła do zapraw) - taczki na gumowym kole - wózki ręczne na gumowym kole Sprzęt stosowany do prac powinien być sprawny i zaakceptowany przez słuŝby techniczne Inwestora 6. TRANSPORT Ogólne wymagania dotyczące transportu podano w części pt. Specyfikacja techniczna warunków wykonania i odbioru robót Część Ogólna ST00 Środki transportu powinny zabezpieczać załadowane wyroby przed wpływami atmosferycznymi. Wyroby ustawione w środkach transportu naleŝy łączyć w bloki zapewniające stabilność i zwartość ładunku. 7. ZASADY WYKONYWANIA ROBÓT Wykonawca przygotowuje fundamenty pod w/w urządzenia wg wytycznych dostawcy urządzeń. Elementy małej architektury dostarcza i montuje dostawca na zlecenie wykonawcy. Przed rozpoczęciem montaŝu urządzeń wykonawca przedstawi zamawiającemu do akceptacji propozycje rozwiązań systemowych zgodnych z wytycznymi zawartymi w projekcie wykonawczym. Ogrodzenie i bramy Ogrodzenie stalowe z elementów prefabrykowanych panelowych systemowych z siatki zgrzewanej, na stalowych słupkach z przykrywką systemową i betonowanych osiowo w podłoŝu co max. 250cm, montować ściśle wg technologii producenta. W przypadku montaŝu ogrodzenia w terenie ze spadkiem, róŝnica pomiędzy panelami musi wynieść minimum 10cm. Panele wykonane z ocynkowanego drutu (min. 25 g/m2) oraz powlekane PVC. Słupki ocynkowane od wewnątrz i z zewnątrz (minimalna grubość pokrycia 275g/m2, z obydwu stron) oraz powlekane lakierem proszkowym poliestrowym. Ogrodzenie z podbudową cokołową betonową o wysokości 20cm Ze względu na ukształtowanie terenu ogrodzenie wykonać uskokowo. W części przylegającej do hali basenowej (północno-zachodni naroŝnik hali) ogrodzenie wykonać ukośnie, zgodnie z ukształtowaniem skarpy przylegającej do budynku. Słupki fundamentowe betonowe wylewane z betonu C15/20, średnio na głębokość -100 cm, słupki naroŝne, przy bramach i furtce naleŝy fundamentować głębiej na poziomie -130 cm. Fundament w kształcie kwadratowym o boku min 25cm, zalewany na pełną wysokość w gruncie. Furtka wejściowa - przy bramie wjazdowej furtka systemowa stalowa. Rama bramy wykonana z profili stalowych, słupki zakończone kapturkiem systemowym, wyposaŝone w specjalne listwy do montaŝu paneli. WyposaŜenie w zawiasy regulowane, umoŝliwiające ruch skrzydła w obrębie 180º, zamek z klamką na wkładkę. Furtka ocynkowana wewnątrz i na zewnątrz a następnie malowana lakierem proszkowym poliestrowym (min. 120 mikrometrów). Bramy przesuwne systemowe z samonośnych z profili stalowych ocynkowanych, bez automatyki (otwieranie ręczne). Skrzydło bramy o konstrukcji stalowej spawanej, z profili zamkniętych; wyposaŝenie w zamiek zatrzaskowy i wkładkę patentową. Zabezpieczenie antykorozyjne: bramy ocynkowane wewnątrz i na zewnątrz (minimum 275 g/m2, łącznie z dwóch stron) oraz powlekane warstwą epoksydową a następnie warstwą poliestrową (min. 120 mikronów).

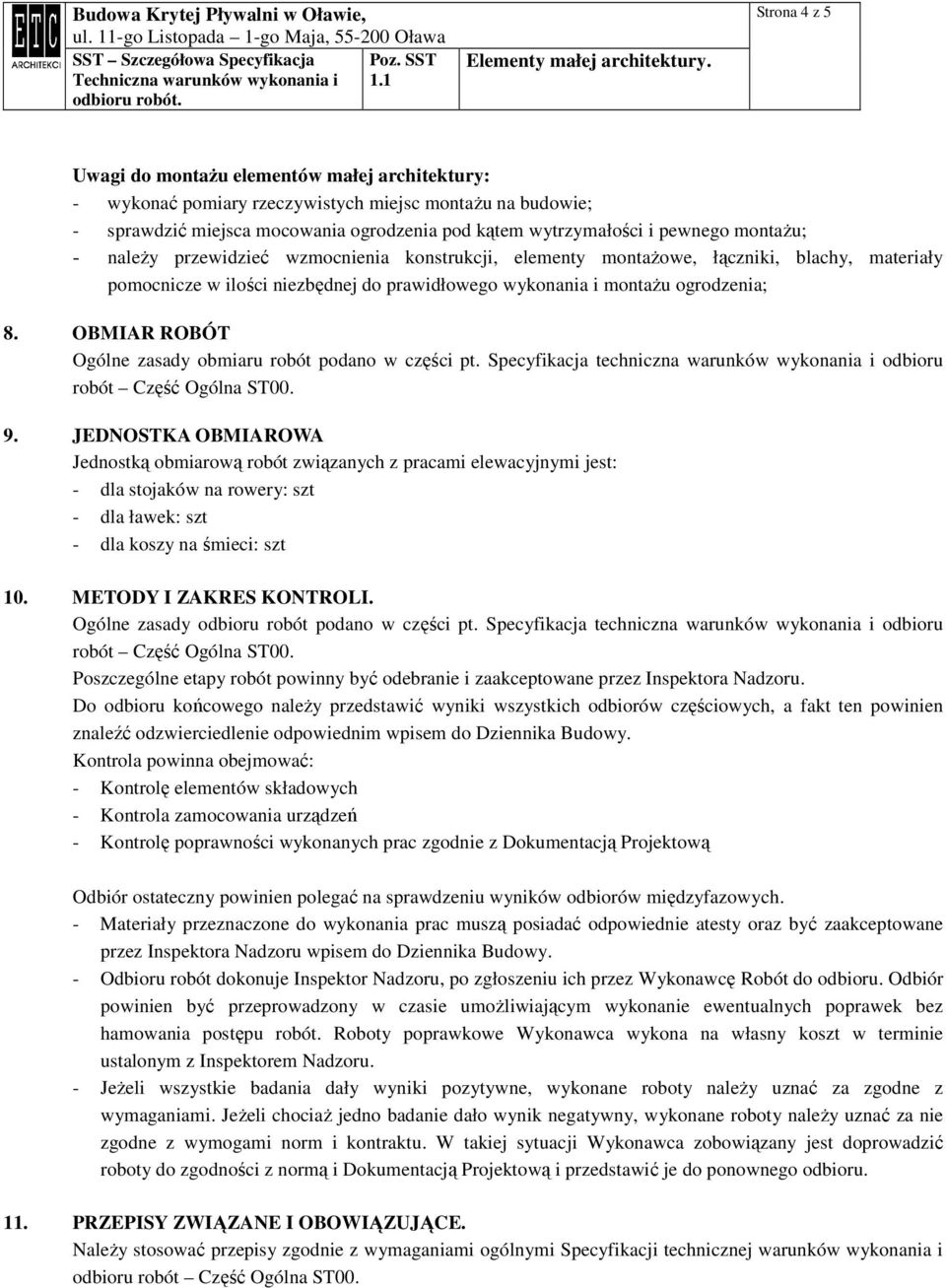

4 Strona 4 z 5 Uwagi do montaŝu elementów małej architektury: - wykonać pomiary rzeczywistych miejsc montaŝu na budowie; - sprawdzić miejsca mocowania ogrodzenia pod kątem wytrzymałości i pewnego montaŝu; - naleŝy przewidzieć wzmocnienia konstrukcji, elementy montaŝowe, łączniki, blachy, materiały pomocnicze w ilości niezbędnej do prawidłowego wykonania i montaŝu ogrodzenia; 8. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w części pt. Specyfikacja techniczna warunków wykonania i odbioru robót Część Ogólna ST JEDNOSTKA OBMIAROWA Jednostką obmiarową robót związanych z pracami elewacyjnymi jest: - dla stojaków na rowery: szt - dla ławek: szt - dla koszy na śmieci: szt 10. METODY I ZAKRES KONTROLI. Ogólne zasady odbioru robót podano w części pt. Specyfikacja techniczna warunków wykonania i odbioru robót Część Ogólna ST00. Poszczególne etapy robót powinny być odebranie i zaakceptowane przez Inspektora Nadzoru. Do odbioru końcowego naleŝy przedstawić wyniki wszystkich odbiorów częściowych, a fakt ten powinien znaleźć odzwierciedlenie odpowiednim wpisem do Dziennika Budowy. Kontrola powinna obejmować: - Kontrolę elementów składowych - Kontrola zamocowania urządzeń - Kontrolę poprawności wykonanych prac zgodnie z Dokumentacją Projektową Odbiór ostateczny powinien polegać na sprawdzeniu wyników odbiorów międzyfazowych. - Materiały przeznaczone do wykonania prac muszą posiadać odpowiednie atesty oraz być zaakceptowane przez Inspektora Nadzoru wpisem do Dziennika Budowy. - Odbioru robót dokonuje Inspektor Nadzoru, po zgłoszeniu ich przez Wykonawcę Robót do odbioru. Odbiór powinien być przeprowadzony w czasie umoŝliwiającym wykonanie ewentualnych poprawek bez hamowania postępu robót. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym z Inspektorem Nadzoru. - JeŜeli wszystkie badania dały wyniki pozytywne, wykonane roboty naleŝy uznać za zgodne z wymaganiami. JeŜeli chociaŝ jedno badanie dało wynik negatywny, wykonane roboty naleŝy uznać za nie zgodne z wymogami norm i kontraktu. W takiej sytuacji Wykonawca zobowiązany jest doprowadzić roboty do zgodności z normą i Dokumentacją Projektową i przedstawić je do ponownego odbioru. 11. PRZEPISY ZWIĄZANE I OBOWIĄZUJĄCE. NaleŜy stosować przepisy zgodnie z wymaganiami ogólnymi Specyfikacji technicznej warunków wykonania i odbioru robót Część Ogólna ST00.

5 Strona 5 z 5 Instrukcje techniczne i technologii wykonania producenta zastosowanych materiałów. Warunki techniczne wykonania i odbioru robót budowlano montaŝowych. Arkady INNE WYMAGANIA. Transport i składowanie wg wymagań ogólnych Specyfikacji technicznej warunków wykonania i odbioru robót Część Ogólna ST00. W czasie transportu lub przenoszenia wyrobów naleŝy: - Unikać rzucania (zrzucania) wyrobów, - Przesuwania, ciągnięcia zwłaszcza po szorstkich, nierównych, zanieczyszczonych podłoŝach Nieprzestrzeganie powyŝszych zasad i zaleceń moŝe spowodować: - Częściową lub całkowitą deformację wyrobów, - Powstanie rys i pęknięć. Szczegółowe wymagania dot. składowania: - Wszystkie wyroby muszą być ładowane, rozładowywane, transportowane i magazynowane w warunkach uniemoŝliwiających kontakt z wilgocią. - Wyroby muszą być magazynowane w pomieszczeniach wentylowanych na drewnianych czystych paletach uniemoŝliwiających deformację. - W pomieszczeniach magazynowych nie moŝe dochodzić do gwałtownych zmian temperatury powodujących skraplanie się pary wodnej na wyrobach. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów dostarczanych na plac budowy oraz za ich właściwe składowanie i wbudowanie zgodnie z załoŝeniami dokumentacji projektowej.
