DOKUMENTACJA PROJEKTOWA Nr.8/08/BIE

Transkrypt

1 * ESTIMA * BIURO USŁUG KOSZTORYSOWYCH Leszek Rosiński Zielonka ul. Niecała 3 tel ; Tel. kom REGON estima@vp.pl NIP: DOKUMENTACJA PROJEKTOWA Nr.8/08/BIE OGRODZENIE TERENU SZKOŁY PODSTAWOWEJ NR 223 UL.KASPROWICZA 107 W WARSZAWIE Inwestor: MIASTO STOŁECZNE WARSZAWA-DZIELNICA BIELANY ul. Przybyszewskiego 70/ Warszawa Sporządził : Leszek Rosiński ESTIMA Biuro Usług Kosztorysowych Zawartość: 1. Opis techniczny 2. Rysunki : 1,2, 3,4,5,6 1

2 OPIS TECHNICZNY 1. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest wykonanie ogrodzenia terenu Szkoły Podstawowej nr 223 ul.kasprowicza 107 w Warszawie 2. ZAKRES OPRACOWANIA : Ogrodzenie podzielono na trzy odcinki : 2.1. OGRODZENIE WYS.150CM OD UL.OCZAPOWSKIEGO DŁ.44,50M Fundament z betonu B20 głębokości 100cm i częścią nad terenem do 10cm Cokół murowany gr.24cm z trzech warstw cegieł klinkierowych 24x11,5x7,1cm i nakrywy z kształtek klinkierowych 28,6x9,0x7,1cm dwuspadowych.całkowita wysokośc cokołu murowanego 33cm. Kolor cegieł czerwony ceglasty wg części juŝ wykonanego ogrodzenia. Cegły naleŝy układać na zaprawę fabryczną do klinkieru w kolorze czarnym. Grubośc spoin 9-10mm. Cegły układać na listewkach lub na innych wkładach przewidzianych do tego typu robót murarskich. Spoiny naleŝy cofnąć 5mm od lica cegieł. Słupek murowany na końcu ogrodzenia 36,5cmx36,5cm z rdzeniem Ŝelbetowym z betonu B25 zbrojony 4 prętami fi.14mm. Zasady murowania jak dla cokołu. Słup przykryty ceramiczną nakrywą 44x44cm Słupki ogrodzenia stalowe z profila zamkniętego 50x50x3mm zakończone daszkiem z blachy stalowej gr.2mm dł.220cm. Słupki kotwić w fundamencie betonowym. Rozstaw słupków cm. Zabezpieczyć antykorozyjnie i pomalowac na czarno farbami poliwinylowymi. Przęsła stalowe wysokości 115cm w postaci ramy stalowej z profila zamkniętego 40x27x3mm i wypełnieniem aŝurowym z profila 20x20x2 w rozstawie co 11cm. MontaŜ przęseł przez spawanie do słupków 2-3 cm nad cokołem. Przęsła powinny być zabezpieczone antykorozyjnie i pomalowane na czarno farbami poliwinylowymi. Przed montaŝem nowego ogrodzenia zdemontować istniejące z ram stalowych wypełnionych siatką na słupkach stalowych oraz zdemontować betonowy cokól OGRODZENIE WYS.150CM OD UL. KASPROWICZA DŁ.78,16M Fundament z betonu B20 głębokości 100cm i częścią nad terenem do 10cm Cokół murowany gr.24cm z trzech warstw cegieł klinkierowych 24x11,5x7,1cm i nakrywy z kształtek klinkierowych 28,6x9,0x7,1cm dwuspadowych.całkowita wysokośc cokołu murowanego 33cm. Kolor cegieł czerwony ceglasty wg części juŝ wykonanego ogrodzenia. Cegły naleŝy układać na zaprawę fabryczną do klinkieru w kolorze czarnym. Grubośc spoin 9-10mm. Cegły układać na listewkach lub na innych wkładach przewidzianych do tego typu robót murarskich. Spoiny naleŝy cofnąć 5mm od lica cegieł. Słupki murowane przy bramie i furtkach 5szt 36,5cmx36,5cm z rdzeniem Ŝelbetowym z betonu B25 zbrojony 4 prętami fi.14mm. Zasady murowania jak dla cokołu. Słupy przykryte ceramiczną nakrywą 44x44cm. 2

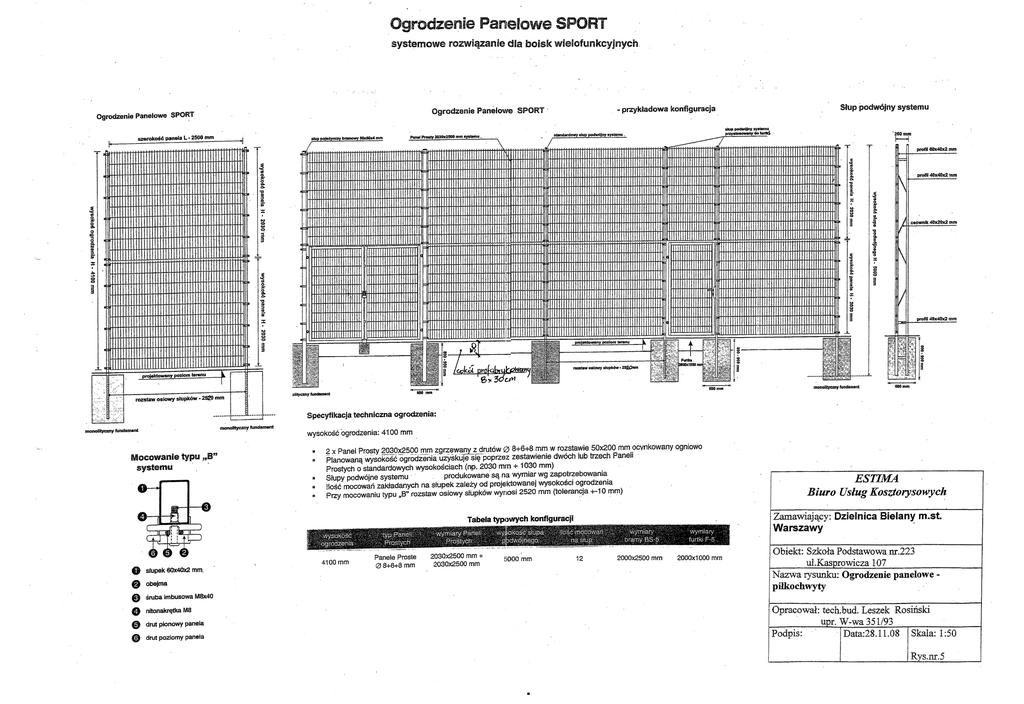

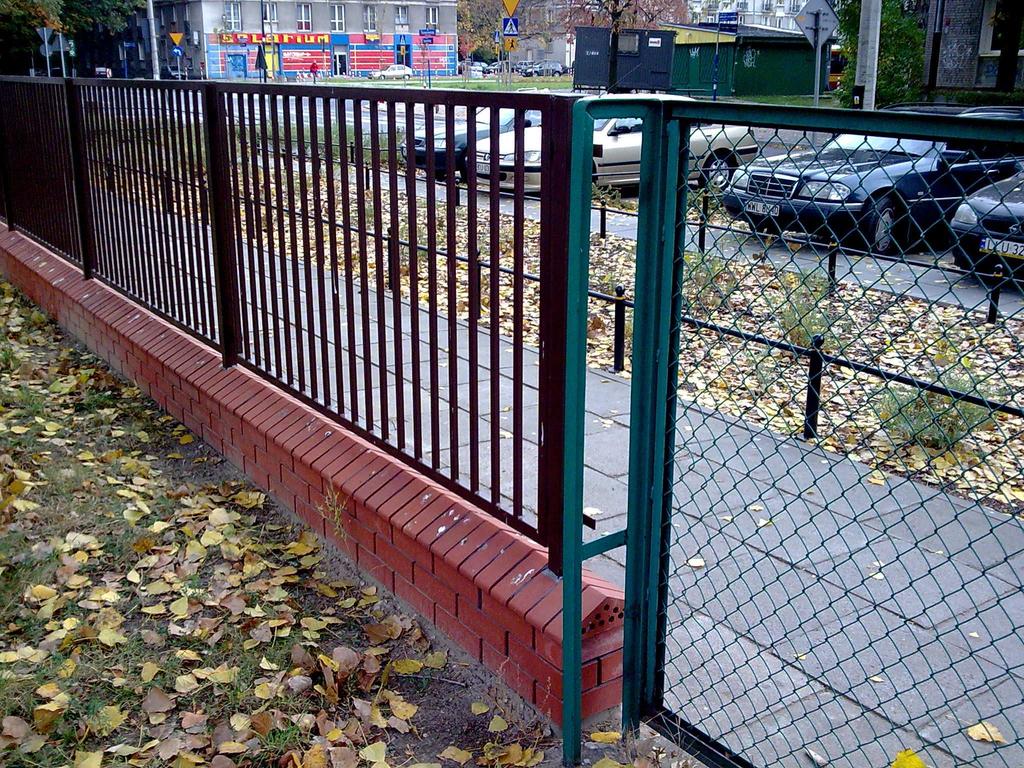

3 Słupki ogrodzenia stalowe z profila zamkniętego 50x50x3mm zakończone daszkiem z blachy stalowej gr.2mm dł.220cm. Słupki kotwić w fundamencie betonowym. Rozstaw słupków cm. Zabezpieczyć antykorozyjnie i pomalowac na czarno farbami poliwinylowymi. Przęsła stalowe wysokości 115cm w postaci ramy stalowej z profila zamkniętego 40x27x3mm i wypełnieniem aŝurowym z profila 20x20x2 w rozstawie co 11cm. MontaŜ przęseł przez spawanie do słupków 2-3 cm nad cokołem. Przęsła powinny być zabezpieczone antykorozyjnie i pomalowane na czarno farbami poliwinylowymi. Brama i furtki wys.150cm wykonane jak przęsła. NaleŜy montować je do marek stalowych zakotwionych wcześniej w słupach murowano-ŝelbetowych.brama i furtki powinny być kompletnie wykończone z zamkami i ryglami. Przed montaŝem nowego ogrodzenia zdemontować istniejące z ram stalowych wypełnionych siatką na słupkach stalowych oraz zdemontować betonowy cokól i murowane słupy. Fragment nowego i starego ogrodzenia z cokołem murowanym od strony ul.oczapowskiego 2.3. OGRODZENIE PANELOWE WYS.4,10m OD ULICY KASPROWICZA DŁ.71,72m I OD STRONY PÓŁNOCNO-ZACHODNIEJ 127,67m PANELE KRATOWE PROSTE 2D Wykonane i wykończone fabrycznie Panel zgrzewany punktowo z prętów stalowych (poziomych i pionowych). Sztywna 3

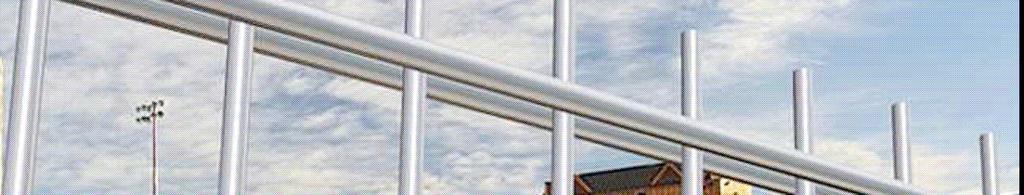

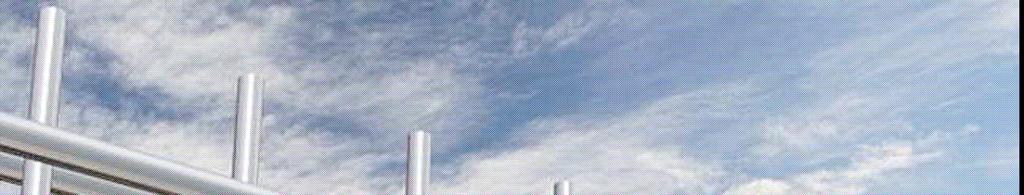

4 konstrukcja panela - pręty o średnicy 6 [mm] oraz pręty o średnicy 8 [mm] (podwójne) - zapewniają sztywności i bezpieczeństwo ogrodzenia. Panele o wymiarach: - szerokość panela: 2500 [mm], - oczek: 50 x 200 [mm], - średnica drutu poziomego (podwójnego): 2 x 8 [mm], Widok górnej części panela 2D Słupy stalowe podwójne dł.5,0m z profila 60x40x2 i 40x40x2 połączonych ze soba kratownicą z profila 40x20x2.Słupy zabetonowane w fundamencie 60x60x90cm betonem B20. Zabezpieczenie antykorozyjne Duplex. Cokól prefabrykowany 80x30cm na ławie z chudego betonu wystający 5-10cm nad teren Przed montaŝem nowego ogrodzenia zdemontować istniejące z ram stalowych wypełnionych siatką na słupkach stalowych wys.4,0m oraz zdemontować betonowy cokól. 4

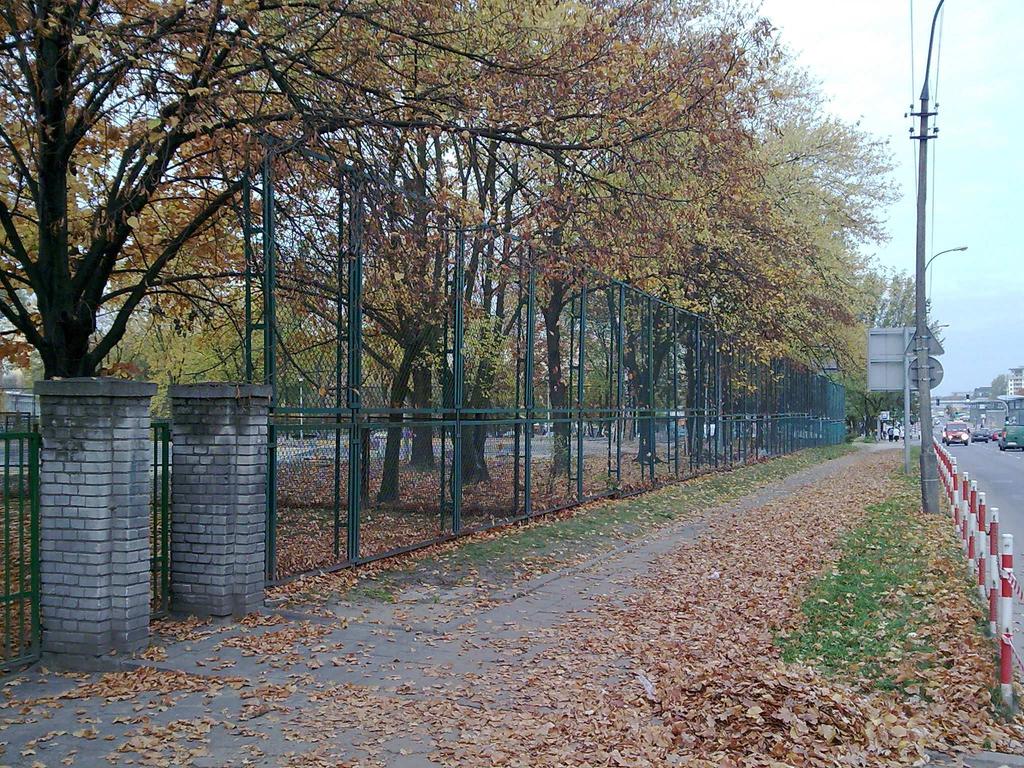

5 Widok części ogrodzenia od ul.kasprowicza 5

6

7

8

9

10

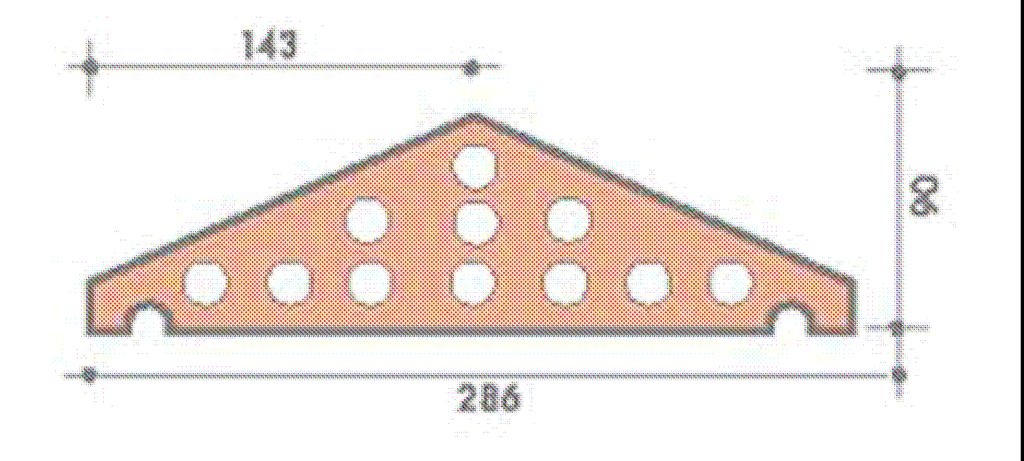

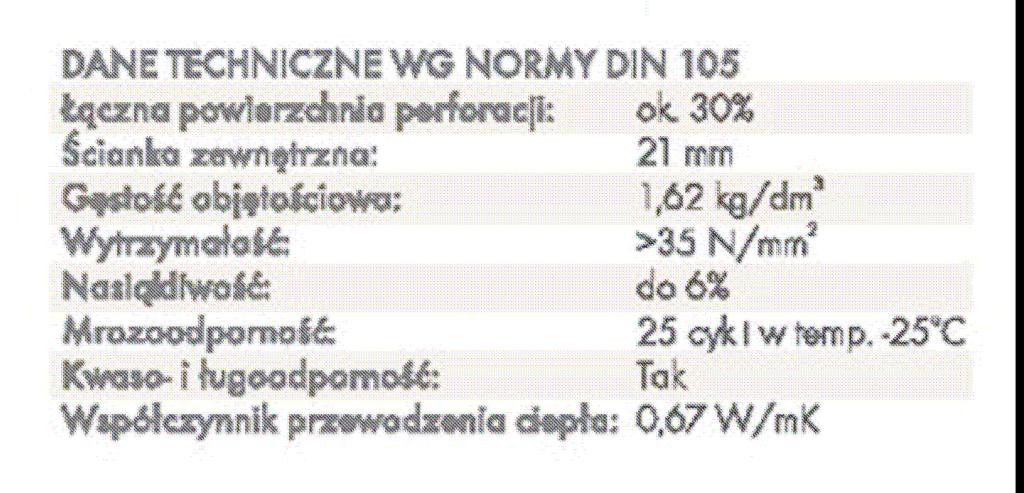

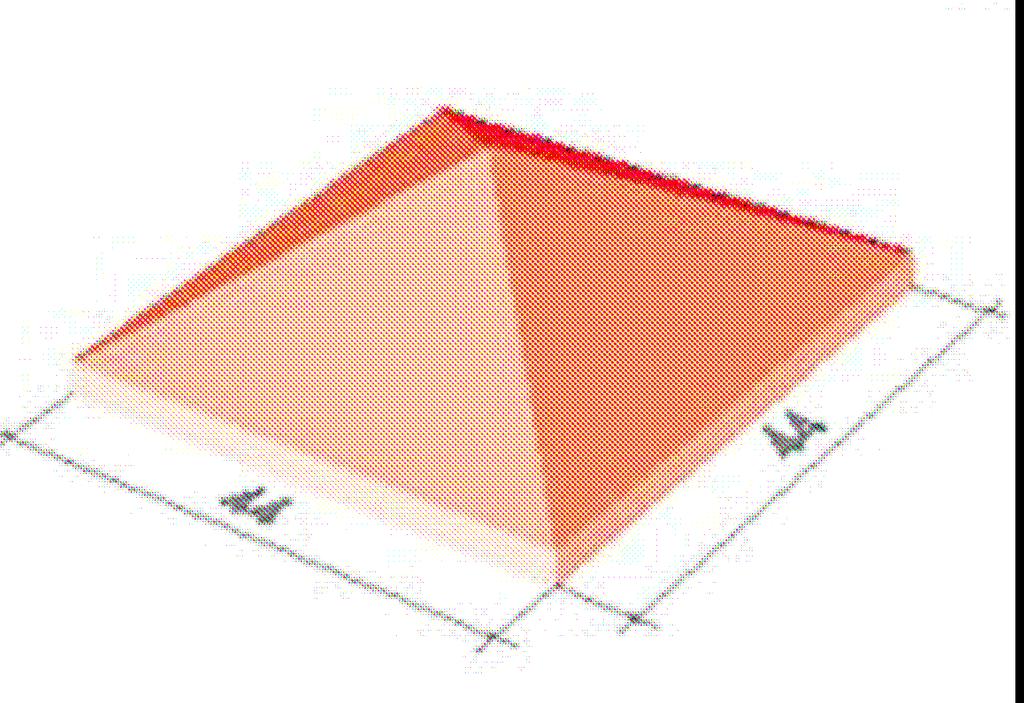

11 MATERIAŁY NA COKÓŁ I SŁUPY OGRODZENIA MUROWANEGO Cegła klinkierowa 24x11,5x7,1cm: Kształtka na nakrywę cokłu : Kaptur na słup: Rys. 6
