Proces spiekania wyrobów wykonywanych technologią metalurgii proszków
|
|
- Piotr Smoliński
- 8 lat temu
- Przeglądów:
Transkrypt
1 Obróbka Plastyczna Metali t. XXIII nr 1 (2012) Procesy kształtowania wyrobów z proszków metali Mgr inŝ. Tomasz WIŚNIEWSKI, mgr inŝ. Walerian MAJCHRZAK, mgr inŝ. Dariusz GARBIEC, inŝ. Filip HEYDUK Instytut Obróbki Plastycznej, Poznań tomasz.wisniewski@inop.poznan.pl Proces spiekania wyrobów wykonywanych technologią metalurgii proszków Sintering process of products made using powder metallurgy technology Streszczenie W artykule przedstawiono charakterystykę procesu spiekania wyprasek z proszków metali i opisano zjawiska fizykochemiczne, które zachodzą w tym procesie oraz warunki, w których przeprowadza się spiekanie. Opisano elektryczne piece do spiekania wyrobów w produkcji mało-, średnio- i wielkoseryjnej. Podano informację o gnieździe badawczym, przeznaczonym do spiekania wyrobów z proszków metali, znajdującym się w Instytucie Obróbki Plastycznej w Poznaniu oraz o urządzeniu do wykonywania spieków metodą iskrowego spiekania plazmowego. Abstract The article presents the characteristics of the process of sintering metal powder compacts and describes the physical and chemical phenomena that take place during this process as well as the conditions under which sintering is conducted. Electric furnaces for sintering products in small, medium, and large-lot production processes are described. Information on a testing nest for sintering metal powder products located at the Metal Forming Institute in Poznan and on a device for producing sinters using the spark plasma sintering method is given. Słowa kluczowe: metalurgia proszków, spiekanie, iskrowe spiekanie plazmowe, piec do spiekania, atmosfera spiekania Keywords: powder metallurgy, sintering, spark plasma sintering, sintering furnace, sintering atmosphere 1. WSTĘP Na świecie, a takŝe w kraju wytwarza się coraz więcej wyrobów metodą metalurgii proszków. Zaletą tej technologii jest moŝliwość seryjnego wykonywania części spiekanych o skomplikowanych kształtach, z duŝą dokładnością, przy stosunkowo niskich kosztach. Części metalowe wytwarzane tradycyjną metodą metalurgii proszków po sprasowaniu w przyrządzie na prasie poddaje się spiekaniu. Celem tych operacji jest uzyskanie Ŝądanych właściwości wyrobu (gęstość, twardość, wytrzymałość) oraz wymaganych wymiarów wyrobu. 1. INTRODUCTION More and more products are being manufactured using the powder metallurgy method all over the world and also in the country. An advantage of this technology is its capability of highly precise serial production of sintered parts with complex shapes at relatively low costs. Metal parts produced by means of the conventional powder metallurgy method are subjected to sintering in a device on the press after pressing. The purpose of these operations is to obtain the desired properties of the product (density, hardness, strength) and the required dimensions of the product.
2 30 T. Wiśniewski, W. Majchrzak, D. Garbiec, F. Heyduk Wysokie właściwości wytrzymałościowe wyrobu osiąga się stosując po spiekaniu dodatkowo obróbkę cieplną i obróbkę cieplnochemiczną [1,2]. Natomiast proces spiekania moŝna przeprowadzić bez nacisku (spiekanie swobodne) lub z zastosowaniem siły zewnętrznej (spiekanie pod ciśnieniem). W Instytucie Obróbki Plastycznej w Poznaniu prowadzi się badania technologii wytwarzania części z proszków spiekanych w gnieździe badawczo-doświadczalnym GSPM -75 do badań i analizy procesów spiekania, obróbki cieplno-chemicznej z nawęglaniem i azotonawęglaniem oraz optymalizacji parametrów technologicznych wykonywanych wyrobów z proszków spiekanych. High strength properties of the product are achieved by the additional application of heat treatment and heat and chemical treatment after sintering [1, 2]. However, the sintering process can be conducted without pressure (free sintering) or with the application of an external force (sintering under pressure). Research on the technology of production using powders sintered in the experimental GSPM-75 research nest for testing and analysis of sintering processes, heat and chemical processes with carburization and nitrocarburization, and optimization of technological parameters of products made from sintered powders is being conducted at the Metal Forming Institute in Poznan. 2. CHARAKTERYSTYKA PROCESU SPIEKANIA Spiekanie jest procesem, w którym sprasowane ziarna proszku przekształcają się w porowate ciało stałe o określonych właściwościach mechanicznych. Proces spiekania polega na wygrzewaniu wypraski, w atmosferze ochronnej lub regulowanej w odpowiednio wysokiej temperaturze. Według Polskiej Normy PN-EN ISO 3252 [3] spiekanie jest obróbką cieplną proszku lub kształtki w temperaturze niŝszej od temperatury topnienia głównego składnika celem zwiększenia ich wytrzymałości przez metalurgiczne połączenie cząstek. Przy spiekaniu wyprasek jednoskładnikowych stosuje się temperaturę wynoszącą 70 80% temperatury topnienia danego metalu. JeŜeli wykonuje się części z mieszanin proszkowych wieloskładnikowych to stosuje się takŝe temperaturę spiekania wyŝszą od temperatury topnienia jednego lub kilku składników mieszaniny. Powoduje to roztopienie i proces spiekania przebiega z udziałem fazy ciekłej. Korzyścią jest skrócenie czasu spiekania i zwiększenie efektywności procesu. Spiekanie jest procesem złoŝonym, gdyŝ występuje w nim wiele zjawisk fizycznych i chemicznych [4]. Przebieg i parametry procesu spiekania zaleŝą od warunków procesu, w tym: struktury i składu chemicznego materiału proszkowego, temperatury, rodzaju 2. CHARACTERISTICS OF THE SINTE- RING PROCESS Sintering is a process during which pressed powder grains are transformed into a porous solid body with specific mechanical properties. The sintering process is based on heating of the compact in a protective or regulated atmosphere at an appropriately high temperature. According to Polish Standard PN-EN ISO 3252 [3], sintering is the heat treatment of a powder or mold at a temperature lower than the melting temperature of the main constituent for the purpose of increasing their strength through metallurgic joining of the particles. During the sintering of single-component compacts, a temperature being 70 80% of the melting temperature of a given metal is used. If parts from multi-ingredient powder mixtures are being made, then a sintering temperature that is higher than the melting temperature of one or several of the mixture ingredients is also used. This causes melting and the sintering process occurs with a share of the liquid phase. An advantage of this is a decrease in the sintering time and an increase in the effectiveness of the process. Sintering is a complex process because of the fact that many physical and chemical phenomena occur during the process [4]. The course and parameters of the sintering process are dependent on the conditions of the process,

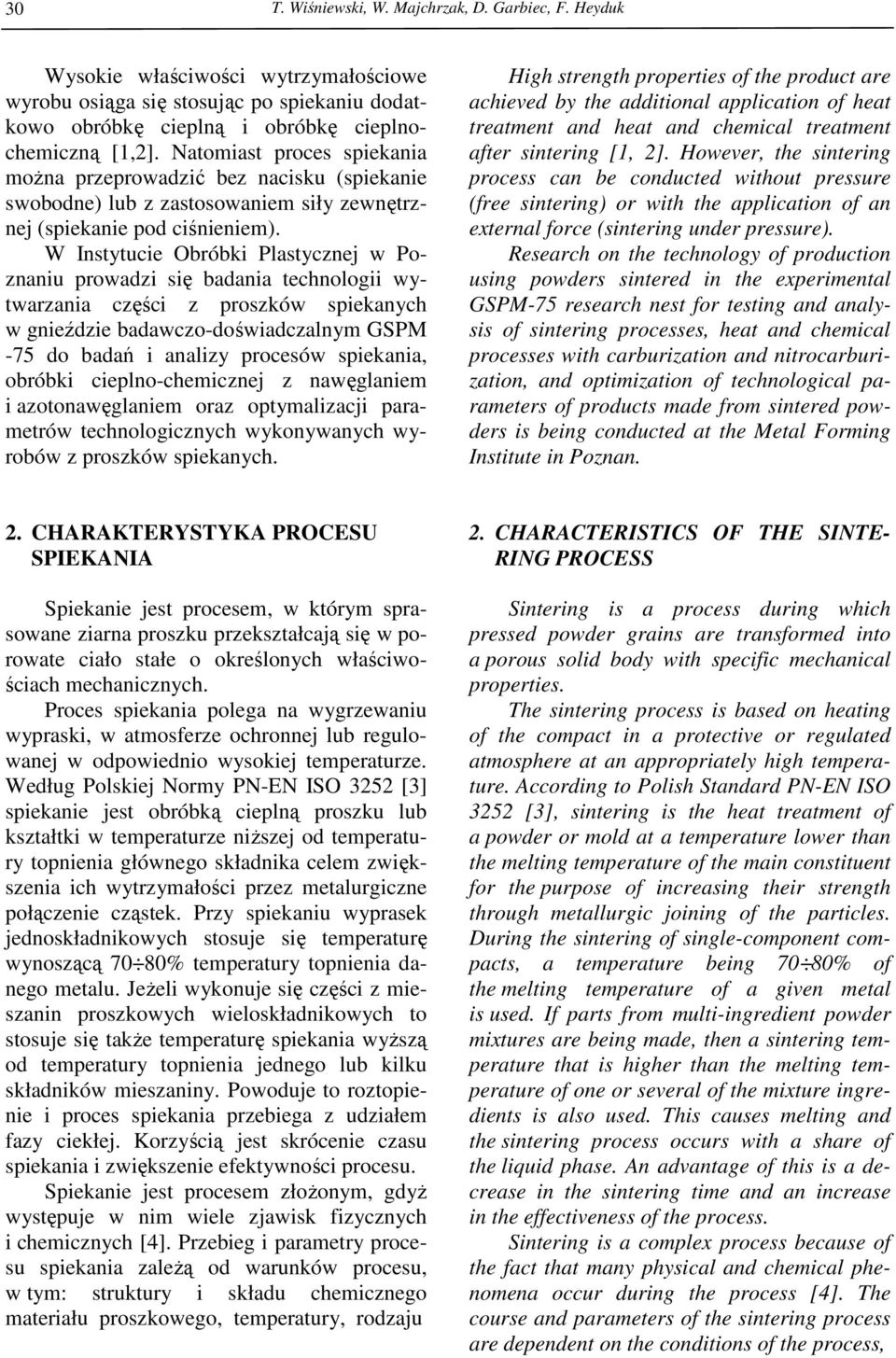

3 Proces spiekania wyrobów wykonywanych technologią metalurgii proszków 31 atmosfery oraz od urządzenia, w którym przeprowadza się proces. Efekt procesu spiekania zaleŝy od wielkości i kształtu cząstek uŝytego proszku. Im mniejsze cząstki tym szybciej (w danej temperaturze) następuje proces zagęszczania i zwiększenia gęstości wyrobu. Proszek o nieregularnym kształcie spieka się łatwiej. Połączenie cząstek zdefiniowane przez normę PN-EN ISO 3252 jako metalurgiczne połączenie jest wynikiem transportu masy przez dyfuzję objętościową i powierzchniową (po granicach ziaren), płynięcie dyfuzyjne, a takŝe przez parowanie i kondensację [5]. Udział kaŝdego rodzaju dyfuzji w procesie spiekania jest zaleŝny od temperatury i wielkości cząstek spiekanego proszku. W materiale spiekanym występuje zjawisko skurczu lub pęcznienia. Proces skurczu moŝna podzielić na dwa etapy: w pierwszym następuje zrastanie się sąsiadujących ze sobą cząstek (tworzenie się szyjek), w drugim pory ulegają zaokrągleniu. W pierwszym etapie skurcz jest wynikiem zmniejszania się odległości między środkami bliskich cząstek (rys. 1), a w drugim zmniejszania się porowatości [6]. including: the structure and chemical composition of the powder material, temperature, atmosphere type, and the device in which the process is carried out. The effect of the sintering process depends on the size and shape of the particles of the powder used. The smaller the particles, the faster (at a given temperature) the process of compaction and densification of the product takes place. Irregularly shaped powder is more easily sintered. The metallurgic joining of particles as defined by the PN-EN ISO 3252 standard is the result of the transport of mass through volumetric and surface diffusion (over grain boundaries), diffusive flow, and also through evaporation and condensation [5]. The share of each type of diffusion in the sintering process is dependent on the temperature and particle size of the sintered powder. The phenomenon of contraction or swelling occurs in the sintered material. The contraction process can be divided into two stages: in the first stage, neighboring particles are joined together (necks form), in the second, pores are rounded. During the first stage, the contraction is the result of a decrease in the distance between the centers of neighboring particles (fig. 1), and in the second, a decrease in porosity [6]. Rys. 1. Zasada powstawania skurczu podczas spiekania [6] Fig. 1. The principle of contraction during sintering [6]

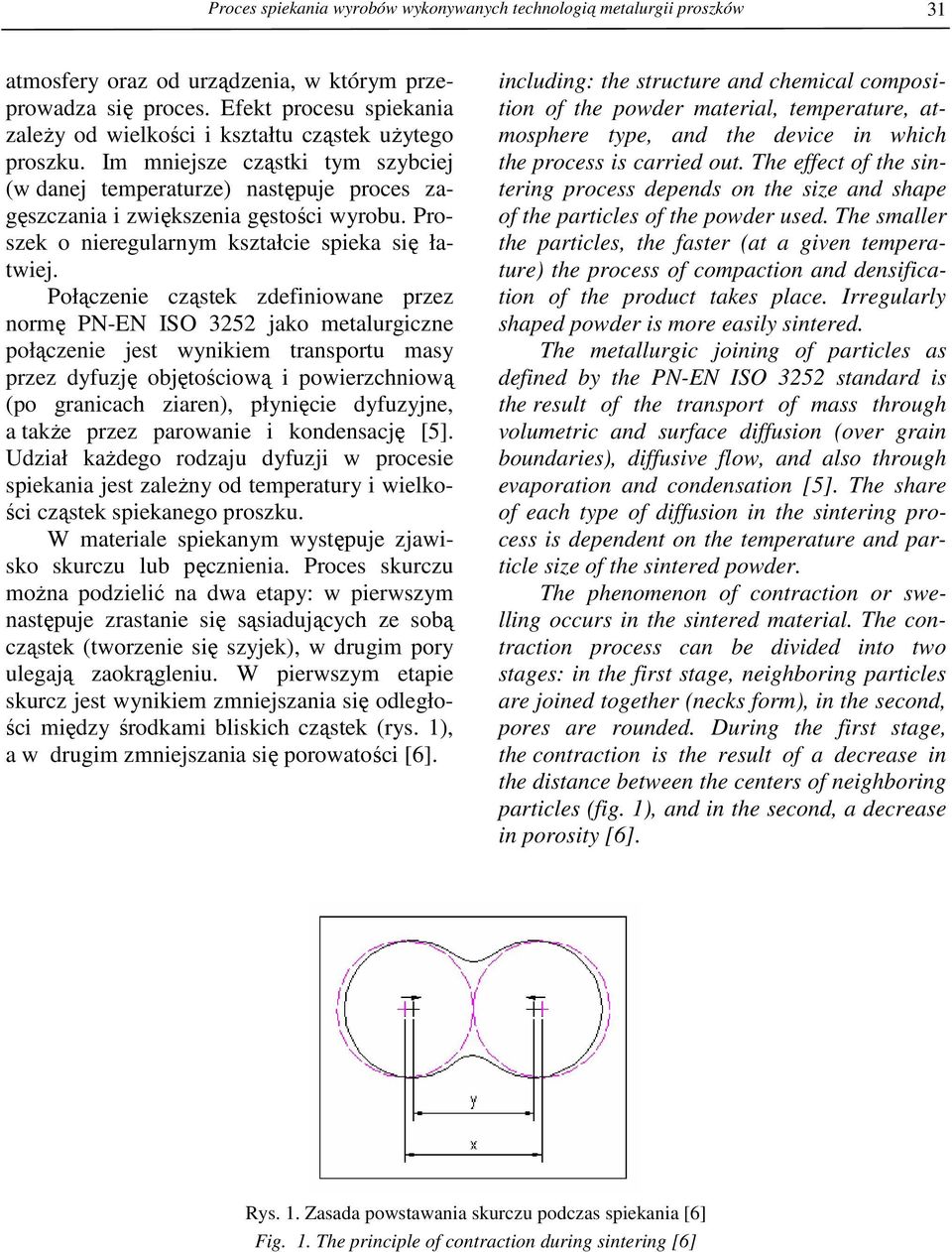

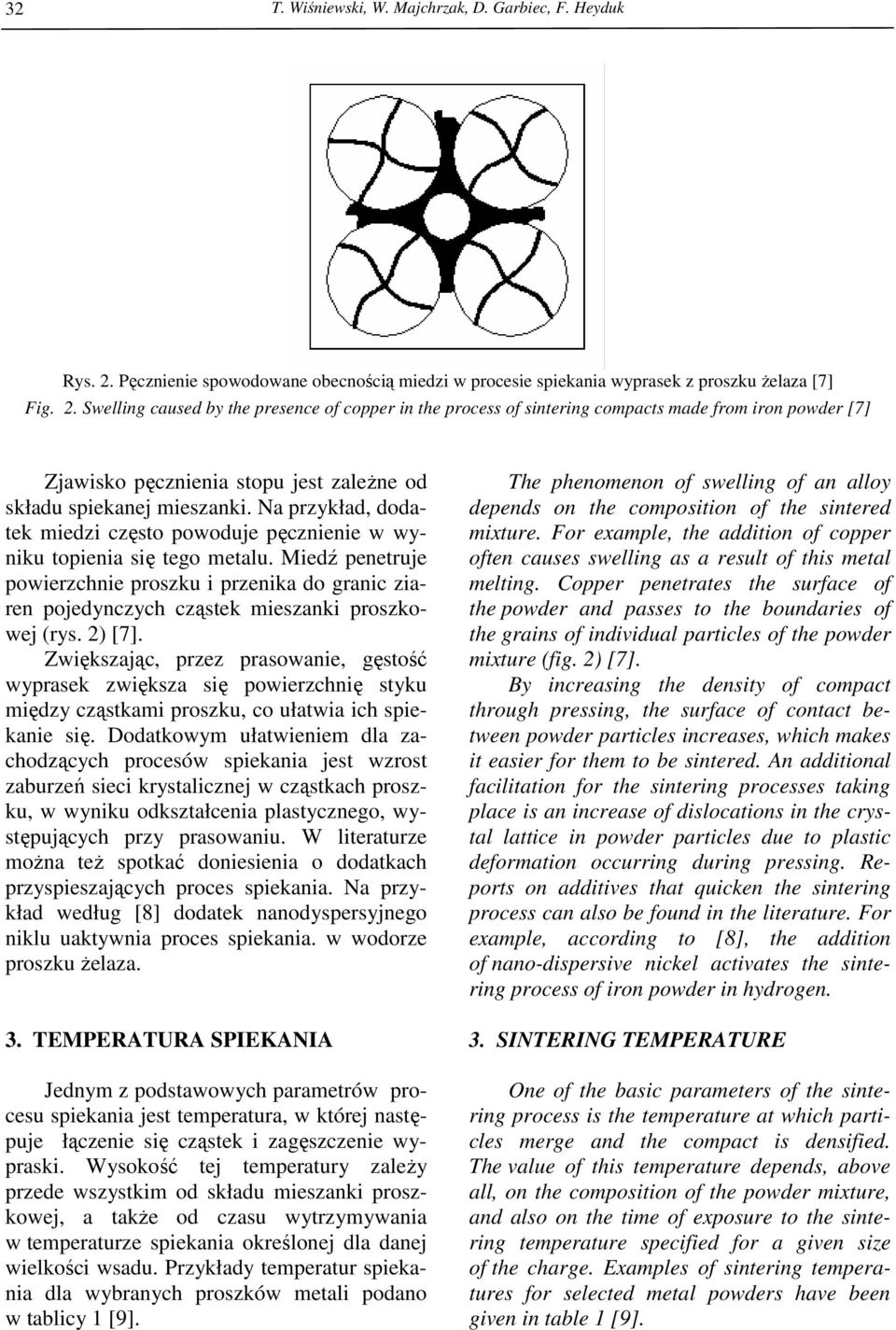

4 32 T. Wiśniewski, W. Majchrzak, D. Garbiec, F. Heyduk Rys. 2. Pęcznienie spowodowane obecnością miedzi w procesie spiekania wyprasek z proszku Ŝelaza [7] Fig. 2. Swelling caused by the presence of copper in the process of sintering compacts made from iron powder [7] Zjawisko pęcznienia stopu jest zaleŝne od składu spiekanej mieszanki. Na przykład, dodatek miedzi często powoduje pęcznienie w wyniku topienia się tego metalu. Miedź penetruje powierzchnie proszku i przenika do granic ziaren pojedynczych cząstek mieszanki proszkowej (rys. 2) [7]. Zwiększając, przez prasowanie, gęstość wyprasek zwiększa się powierzchnię styku między cząstkami proszku, co ułatwia ich spiekanie się. Dodatkowym ułatwieniem dla zachodzących procesów spiekania jest wzrost zaburzeń sieci krystalicznej w cząstkach proszku, w wyniku odkształcenia plastycznego, występujących przy prasowaniu. W literaturze moŝna teŝ spotkać doniesienia o dodatkach przyspieszających proces spiekania. Na przykład według [8] dodatek nanodyspersyjnego niklu uaktywnia proces spiekania. w wodorze proszku Ŝelaza. 3. TEMPERATURA SPIEKANIA Jednym z podstawowych parametrów procesu spiekania jest temperatura, w której następuje łączenie się cząstek i zagęszczenie wypraski. Wysokość tej temperatury zaleŝy przede wszystkim od składu mieszanki proszkowej, a takŝe od czasu wytrzymywania w temperaturze spiekania określonej dla danej wielkości wsadu. Przykłady temperatur spiekania dla wybranych proszków metali podano w tablicy 1 [9]. The phenomenon of swelling of an alloy depends on the composition of the sintered mixture. For example, the addition of copper often causes swelling as a result of this metal melting. Copper penetrates the surface of the powder and passes to the boundaries of the grains of individual particles of the powder mixture (fig. 2) [7]. By increasing the density of compact through pressing, the surface of contact between powder particles increases, which makes it easier for them to be sintered. An additional facilitation for the sintering processes taking place is an increase of dislocations in the crystal lattice in powder particles due to plastic deformation occurring during pressing. Reports on additives that quicken the sintering process can also be found in the literature. For example, according to [8], the addition of nano-dispersive nickel activates the sintering process of iron powder in hydrogen. 3. SINTERING TEMPERATURE One of the basic parameters of the sintering process is the temperature at which particles merge and the compact is densified. The value of this temperature depends, above all, on the composition of the powder mixture, and also on the time of exposure to the sintering temperature specified for a given size of the charge. Examples of sintering temperatures for selected metal powders have been given in table 1 [9].

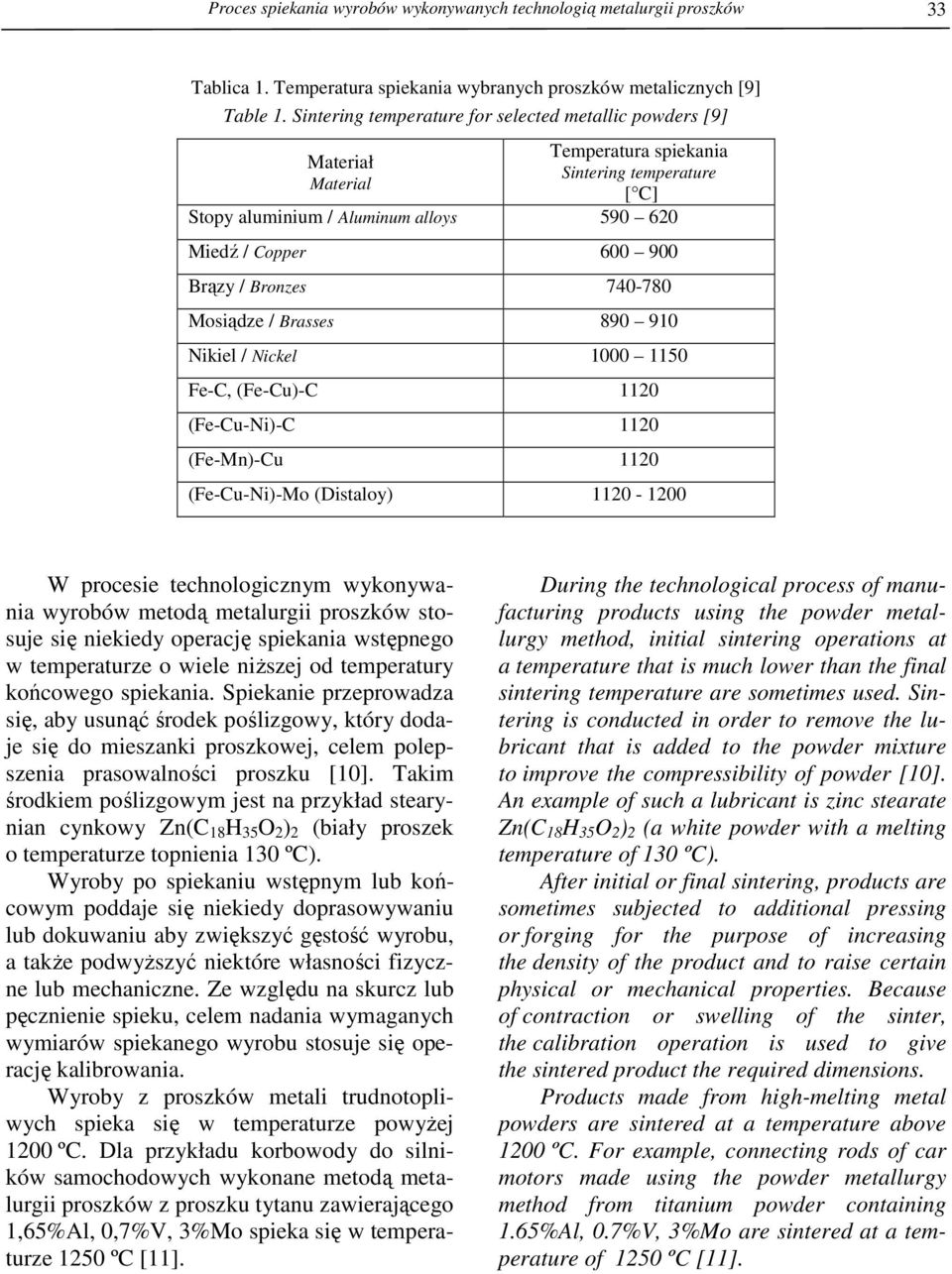

5 Proces spiekania wyrobów wykonywanych technologią metalurgii proszków 33 Tablica 1. Temperatura spiekania wybranych proszków metalicznych [9] Table 1. Sintering temperature for selected metallic powders [9] Materiał Material Temperatura spiekania Sintering temperature [ C] Stopy aluminium / Aluminum alloys Miedź / Copper Brązy / Bronzes Mosiądze / Brasses Nikiel / Nickel Fe-C, (Fe-Cu)-C 1120 (Fe-Cu-Ni)-C 1120 (Fe-Mn)-Cu 1120 (Fe-Cu-Ni)-Mo (Distaloy) W procesie technologicznym wykonywania wyrobów metodą metalurgii proszków stosuje się niekiedy operację spiekania wstępnego w temperaturze o wiele niŝszej od temperatury końcowego spiekania. Spiekanie przeprowadza się, aby usunąć środek poślizgowy, który dodaje się do mieszanki proszkowej, celem polepszenia prasowalności proszku [10]. Takim środkiem poślizgowym jest na przykład stearynian cynkowy Zn(C 18 H 35 O 2 ) 2 (biały proszek o temperaturze topnienia 130 ºC). Wyroby po spiekaniu wstępnym lub końcowym poddaje się niekiedy doprasowywaniu lub dokuwaniu aby zwiększyć gęstość wyrobu, a takŝe podwyŝszyć niektóre własności fizyczne lub mechaniczne. Ze względu na skurcz lub pęcznienie spieku, celem nadania wymaganych wymiarów spiekanego wyrobu stosuje się operację kalibrowania. Wyroby z proszków metali trudnotopliwych spieka się w temperaturze powyŝej 1200 ºC. Dla przykładu korbowody do silników samochodowych wykonane metodą metalurgii proszków z proszku tytanu zawierającego 1,65%Al, 0,7%V, 3%Mo spieka się w temperaturze 1250 ºC [11]. During the technological process of manufacturing products using the powder metallurgy method, initial sintering operations at a temperature that is much lower than the final sintering temperature are sometimes used. Sintering is conducted in order to remove the lubricant that is added to the powder mixture to improve the compressibility of powder [10]. An example of such a lubricant is zinc stearate Zn(C 18 H 35 O 2 ) 2 (a white powder with a melting temperature of 130 ºC). After initial or final sintering, products are sometimes subjected to additional pressing or forging for the purpose of increasing the density of the product and to raise certain physical or mechanical properties. Because of contraction or swelling of the sinter, the calibration operation is used to give the sintered product the required dimensions. Products made from high-melting metal powders are sintered at a temperature above 1200 ºC. For example, connecting rods of car motors made using the powder metallurgy method from titanium powder containing 1.65%Al, 0.7%V, 3%Mo are sintered at a temperature of 1250 ºC [11].

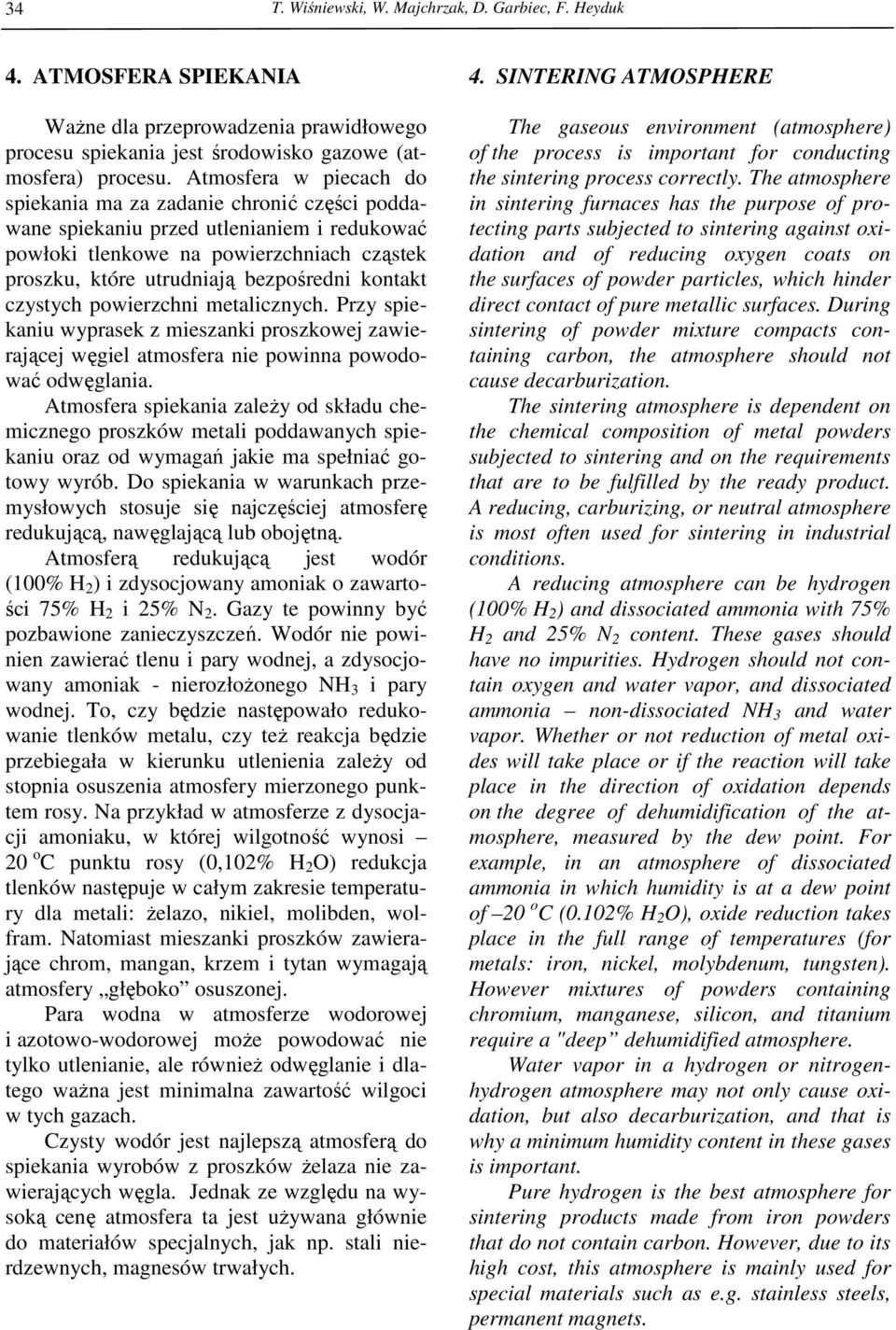

6 34 T. Wiśniewski, W. Majchrzak, D. Garbiec, F. Heyduk 4. ATMOSFERA SPIEKANIA WaŜne dla przeprowadzenia prawidłowego procesu spiekania jest środowisko gazowe (atmosfera) procesu. Atmosfera w piecach do spiekania ma za zadanie chronić części poddawane spiekaniu przed utlenianiem i redukować powłoki tlenkowe na powierzchniach cząstek proszku, które utrudniają bezpośredni kontakt czystych powierzchni metalicznych. Przy spiekaniu wyprasek z mieszanki proszkowej zawierającej węgiel atmosfera nie powinna powodować odwęglania. Atmosfera spiekania zaleŝy od składu chemicznego proszków metali poddawanych spiekaniu oraz od wymagań jakie ma spełniać gotowy wyrób. Do spiekania w warunkach przemysłowych stosuje się najczęściej atmosferę redukującą, nawęglającą lub obojętną. Atmosferą redukującą jest wodór (100% H 2 ) i zdysocjowany amoniak o zawartości 75% H 2 i 25% N 2. Gazy te powinny być pozbawione zanieczyszczeń. Wodór nie powinien zawierać tlenu i pary wodnej, a zdysocjowany amoniak - nierozłoŝonego NH 3 i pary wodnej. To, czy będzie następowało redukowanie tlenków metalu, czy teŝ reakcja będzie przebiegała w kierunku utlenienia zaleŝy od stopnia osuszenia atmosfery mierzonego punktem rosy. Na przykład w atmosferze z dysocjacji amoniaku, w której wilgotność wynosi 20 o C punktu rosy (0,102% H 2 O) redukcja tlenków następuje w całym zakresie temperatury dla metali: Ŝelazo, nikiel, molibden, wolfram. Natomiast mieszanki proszków zawierające chrom, mangan, krzem i tytan wymagają atmosfery głęboko osuszonej. Para wodna w atmosferze wodorowej i azotowo-wodorowej moŝe powodować nie tylko utlenianie, ale równieŝ odwęglanie i dlatego waŝna jest minimalna zawartość wilgoci w tych gazach. Czysty wodór jest najlepszą atmosferą do spiekania wyrobów z proszków Ŝelaza nie zawierających węgla. Jednak ze względu na wysoką cenę atmosfera ta jest uŝywana głównie do materiałów specjalnych, jak np. stali nierdzewnych, magnesów trwałych. 4. SINTERING ATMOSPHERE The gaseous environment (atmosphere) of the process is important for conducting the sintering process correctly. The atmosphere in sintering furnaces has the purpose of protecting parts subjected to sintering against oxidation and of reducing oxygen coats on the surfaces of powder particles, which hinder direct contact of pure metallic surfaces. During sintering of powder mixture compacts containing carbon, the atmosphere should not cause decarburization. The sintering atmosphere is dependent on the chemical composition of metal powders subjected to sintering and on the requirements that are to be fulfilled by the ready product. A reducing, carburizing, or neutral atmosphere is most often used for sintering in industrial conditions. A reducing atmosphere can be hydrogen (100% H 2 ) and dissociated ammonia with 75% H 2 and 25% N 2 content. These gases should have no impurities. Hydrogen should not contain oxygen and water vapor, and dissociated ammonia non-dissociated NH 3 and water vapor. Whether or not reduction of metal oxides will take place or if the reaction will take place in the direction of oxidation depends on the degree of dehumidification of the atmosphere, measured by the dew point. For example, in an atmosphere of dissociated ammonia in which humidity is at a dew point of 20 o C (0.102% H 2 O), oxide reduction takes place in the full range of temperatures (for metals: iron, nickel, molybdenum, tungsten). However mixtures of powders containing chromium, manganese, silicon, and titanium require a "deep dehumidified atmosphere. Water vapor in a hydrogen or nitrogenhydrogen atmosphere may not only cause oxidation, but also decarburization, and that is why a minimum humidity content in these gases is important. Pure hydrogen is the best atmosphere for sintering products made from iron powders that do not contain carbon. However, due to its high cost, this atmosphere is mainly used for special materials such as e.g. stainless steels, permanent magnets.

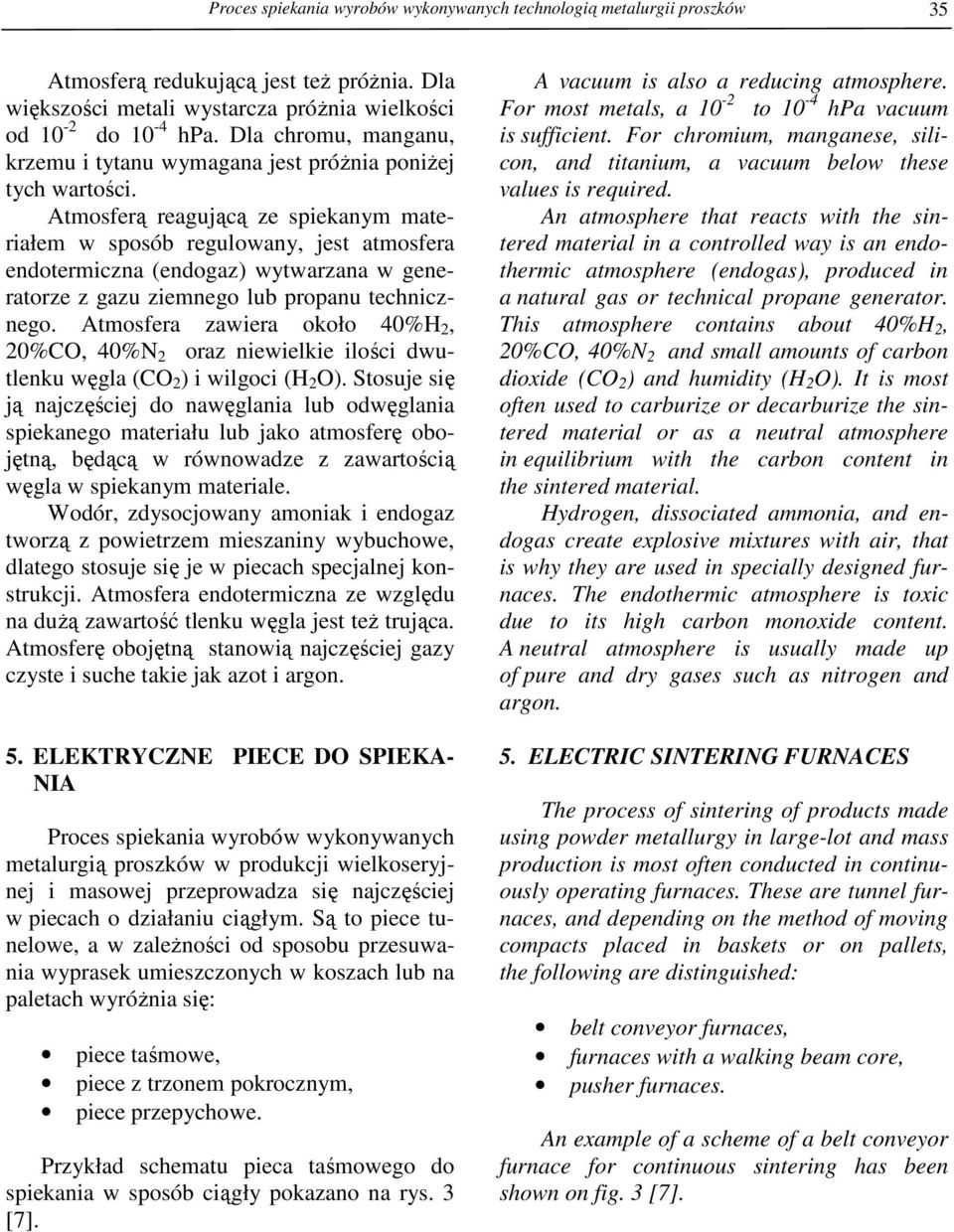

7 Proces spiekania wyrobów wykonywanych technologią metalurgii proszków 35 Atmosferą redukującą jest teŝ próŝnia. Dla większości metali wystarcza próŝnia wielkości od 10-2 do 10-4 hpa. Dla chromu, manganu, krzemu i tytanu wymagana jest próŝnia poniŝej tych wartości. Atmosferą reagującą ze spiekanym materiałem w sposób regulowany, jest atmosfera endotermiczna (endogaz) wytwarzana w generatorze z gazu ziemnego lub propanu technicznego. Atmosfera zawiera około 40%H 2, 20%CO, 40%N 2 oraz niewielkie ilości dwutlenku węgla (CO 2 ) i wilgoci (H 2 O). Stosuje się ją najczęściej do nawęglania lub odwęglania spiekanego materiału lub jako atmosferę obojętną, będącą w równowadze z zawartością węgla w spiekanym materiale. Wodór, zdysocjowany amoniak i endogaz tworzą z powietrzem mieszaniny wybuchowe, dlatego stosuje się je w piecach specjalnej konstrukcji. Atmosfera endotermiczna ze względu na duŝą zawartość tlenku węgla jest teŝ trująca. Atmosferę obojętną stanowią najczęściej gazy czyste i suche takie jak azot i argon. 5. ELEKTRYCZNE PIECE DO SPIEKA- NIA Proces spiekania wyrobów wykonywanych metalurgią proszków w produkcji wielkoseryjnej i masowej przeprowadza się najczęściej w piecach o działaniu ciągłym. Są to piece tunelowe, a w zaleŝności od sposobu przesuwania wyprasek umieszczonych w koszach lub na paletach wyróŝnia się: piece taśmowe, piece z trzonem pokrocznym, piece przepychowe. Przykład schematu pieca taśmowego do spiekania w sposób ciągły pokazano na rys. 3 [7]. A vacuum is also a reducing atmosphere. For most metals, a 10-2 to 10-4 hpa vacuum is sufficient. For chromium, manganese, silicon, and titanium, a vacuum below these values is required. An atmosphere that reacts with the sintered material in a controlled way is an endothermic atmosphere (endogas), produced in a natural gas or technical propane generator. This atmosphere contains about 40%H 2, 20%CO, 40%N 2 and small amounts of carbon dioxide (CO 2 ) and humidity (H 2 O). It is most often used to carburize or decarburize the sintered material or as a neutral atmosphere in equilibrium with the carbon content in the sintered material. Hydrogen, dissociated ammonia, and endogas create explosive mixtures with air, that is why they are used in specially designed furnaces. The endothermic atmosphere is toxic due to its high carbon monoxide content. A neutral atmosphere is usually made up of pure and dry gases such as nitrogen and argon. 5. ELECTRIC SINTERING FURNACES The process of sintering of products made using powder metallurgy in large-lot and mass production is most often conducted in continuously operating furnaces. These are tunnel furnaces, and depending on the method of moving compacts placed in baskets or on pallets, the following are distinguished: belt conveyor furnaces, furnaces with a walking beam core, pusher furnaces. An example of a scheme of a belt conveyor furnace for continuous sintering has been shown on fig. 3 [7].

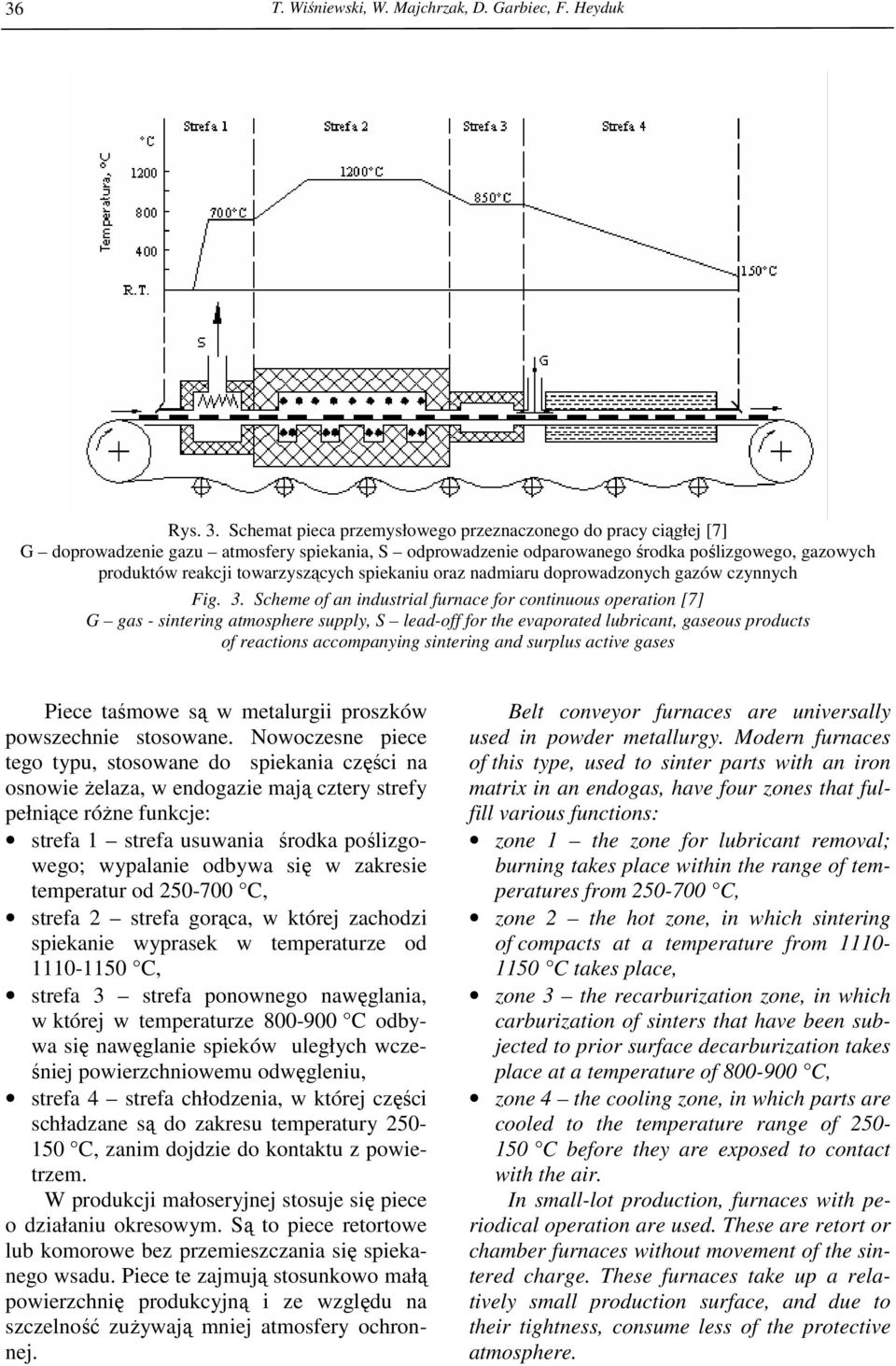

8 36 T. Wiśniewski, W. Majchrzak, D. Garbiec, F. Heyduk Rys. 3. Schemat pieca przemysłowego przeznaczonego do pracy ciągłej [7] G doprowadzenie gazu atmosfery spiekania, S odprowadzenie odparowanego środka poślizgowego, gazowych produktów reakcji towarzyszących spiekaniu oraz nadmiaru doprowadzonych gazów czynnych Fig. 3. Scheme of an industrial furnace for continuous operation [7] G gas - sintering atmosphere supply, S lead-off for the evaporated lubricant, gaseous products of reactions accompanying sintering and surplus active gases Piece taśmowe są w metalurgii proszków powszechnie stosowane. Nowoczesne piece tego typu, stosowane do spiekania części na osnowie Ŝelaza, w endogazie mają cztery strefy pełniące róŝne funkcje: strefa 1 strefa usuwania środka poślizgowego; wypalanie odbywa się w zakresie temperatur od C, strefa 2 strefa gorąca, w której zachodzi spiekanie wyprasek w temperaturze od C, strefa 3 strefa ponownego nawęglania, w której w temperaturze C odbywa się nawęglanie spieków uległych wcześniej powierzchniowemu odwęgleniu, strefa 4 strefa chłodzenia, w której części schładzane są do zakresu temperatury C, zanim dojdzie do kontaktu z powietrzem. W produkcji małoseryjnej stosuje się piece o działaniu okresowym. Są to piece retortowe lub komorowe bez przemieszczania się spiekanego wsadu. Piece te zajmują stosunkowo małą powierzchnię produkcyjną i ze względu na szczelność zuŝywają mniej atmosfery ochronnej. Belt conveyor furnaces are universally used in powder metallurgy. Modern furnaces of this type, used to sinter parts with an iron matrix in an endogas, have four zones that fulfill various functions: zone 1 the zone for lubricant removal; burning takes place within the range of temperatures from C, zone 2 the hot zone, in which sintering of compacts at a temperature from C takes place, zone 3 the recarburization zone, in which carburization of sinters that have been subjected to prior surface decarburization takes place at a temperature of C, zone 4 the cooling zone, in which parts are cooled to the temperature range of C before they are exposed to contact with the air. In small-lot production, furnaces with periodical operation are used. These are retort or chamber furnaces without movement of the sintered charge. These furnaces take up a relatively small production surface, and due to their tightness, consume less of the protective atmosphere.
9 Proces spiekania wyrobów wykonywanych technologią metalurgii proszków 37 Rys. 4. Gniazdo badawczo-doświadczalne GSMP-75 przeznaczone do spiekania wyrobów z proszków metali w atmosferze azotowo-wodorowej zdysocjowanego amoniaku na bazie pieca wgłębnego retortowego PSF-12/75 o mocy 45 kw znajdujące się w Instytucie Obróbki Plastycznej w Poznaniu Fig. 4. GSMP-75 experimental research nest for sintering of metal powder products in a nitrogen-hydrogen atmosphere of dissociated ammonia based on the PSF-12/75 soaking retort furnace with a power of 45 kw at the Metal Forming Institute in Poznan Na rys. 4 pokazano gniazdo badawczodoświadczalne GSMP-75 (w Instytucie Obróbki Plastycznej), do okresowego spiekania wstępnego i końcowego, w piecu retortowym, w atmosferze zdysocjowanego amoniaku oraz do obróbki cieplno-chemicznej. W gnieździe są 3 retorty: do spiekania wstępnego w temperaturze do 950 ºC, do spiekania końcowego do 1200 C, do nawęglania lub azotonawęglania w temperaturze do 950 C w atmosferze nawęglającej z metanolu i propanu technicznego, a przy azotonawęglaniu z dodatkiem gazowego amoniaku. W Instytucie Obróbki Plastycznej w Poznaniu znajduje się równieŝ nowoczesne urządzenie SPS HP D25 do wykonywania spieków nowoczesną metodą iskrowego spiekania plazmowego proszków metali o wysokiej gęstości oraz tlenków, węglików i azotków w temperaturze do 2400 o C [12]. Fig. 4 shows the GSMP-75 nest for experimental research (at the Metal Forming Institute), for periodical initial and final sintering in a retort furnace in an atmosphere of dissociated ammonia and for heat and chemical treatment. There are 3 retorts in the nest: for initial sintering at a temperature up to 950 ºC, for final sintering up to 1200 C, for carburization and nitrocarburization at a temperature up to 950 C in a carburizing atmosphere consisting of methanol and technical propane, and for nitrocarburization with the addition of gaseous ammonia. Also at the Metal Forming Institute in Poznan, there is the modern SPS HP D25 device for producing sinters by means of the modern spark plasma sintering method for high density metal powders and for oxides, carbides, and nitrides at a temperature up to 2400 o C [12]. 6. WNIOSKI KOŃCOWE 1. Proces spiekania materiałów proszkowych jest procesem złoŝonym, w którym zachodzi wiele zjawisk fizycznych i chemicznych. 6. FINAL CONCLUSIONS 1. The process of sintering powder materials is a complex process in which many physical and chemical phenomena take place.

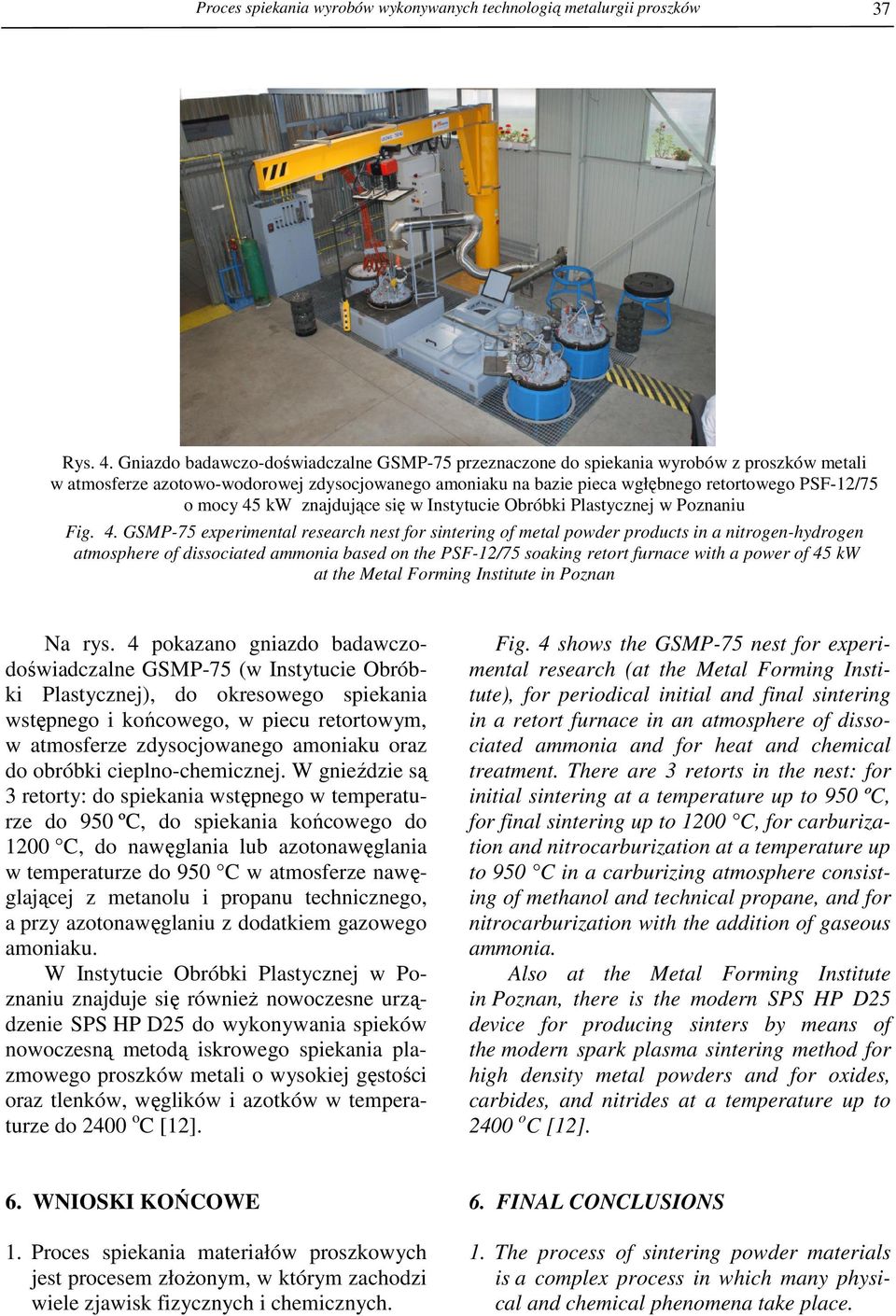

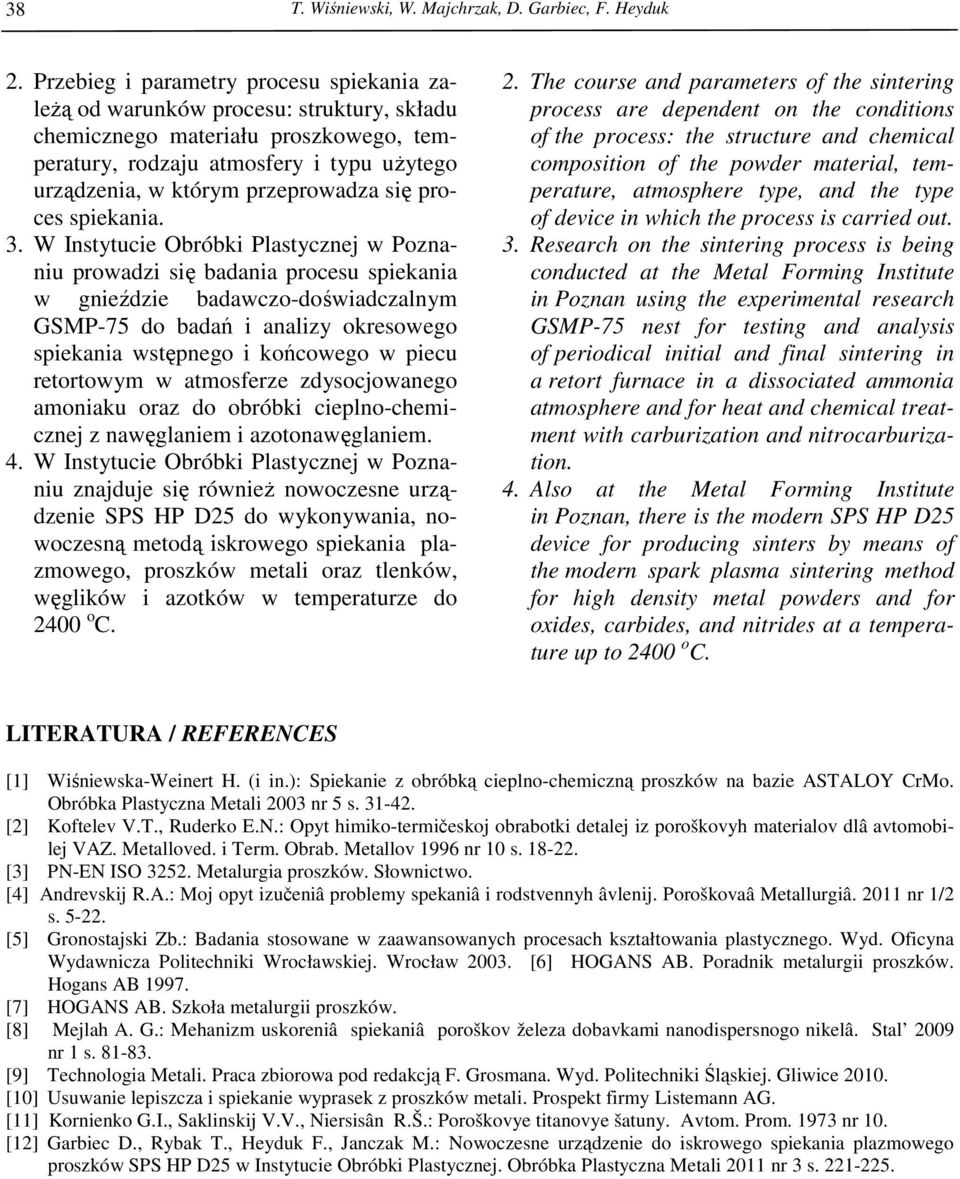

10 38 T. Wiśniewski, W. Majchrzak, D. Garbiec, F. Heyduk 2. Przebieg i parametry procesu spiekania zaleŝą od warunków procesu: struktury, składu chemicznego materiału proszkowego, temperatury, rodzaju atmosfery i typu uŝytego urządzenia, w którym przeprowadza się proces spiekania. 3. W Instytucie Obróbki Plastycznej w Poznaniu prowadzi się badania procesu spiekania w gnieździe badawczo-doświadczalnym GSMP-75 do badań i analizy okresowego spiekania wstępnego i końcowego w piecu retortowym w atmosferze zdysocjowanego amoniaku oraz do obróbki cieplno-chemicznej z nawęglaniem i azotonawęglaniem. 4. W Instytucie Obróbki Plastycznej w Poznaniu znajduje się równieŝ nowoczesne urządzenie SPS HP D25 do wykonywania, nowoczesną metodą iskrowego spiekania plazmowego, proszków metali oraz tlenków, węglików i azotków w temperaturze do 2400 o C. 2. The course and parameters of the sintering process are dependent on the conditions of the process: the structure and chemical composition of the powder material, temperature, atmosphere type, and the type of device in which the process is carried out. 3. Research on the sintering process is being conducted at the Metal Forming Institute in Poznan using the experimental research GSMP-75 nest for testing and analysis of periodical initial and final sintering in a retort furnace in a dissociated ammonia atmosphere and for heat and chemical treatment with carburization and nitrocarburization. 4. Also at the Metal Forming Institute in Poznan, there is the modern SPS HP D25 device for producing sinters by means of the modern spark plasma sintering method for high density metal powders and for oxides, carbides, and nitrides at a temperature up to 2400 o C. LITERATURA / REFERENCES [1] Wiśniewska-Weinert H. (i in.): Spiekanie z obróbką cieplno-chemiczną proszków na bazie ASTALOY CrMo. Obróbka Plastyczna Metali 2003 nr 5 s [2] Koftelev V.T., Ruderko E.N.: Opyt himiko-termičeskoj obrabotki detalej iz poroškovyh materialov dlâ avtomobilej VAZ. Metalloved. i Term. Obrab. Metallov 1996 nr 10 s [3] PN-EN ISO Metalurgia proszków. Słownictwo. [4] Andrevskij R.A.: Moj opyt izučeniâ problemy spekaniâ i rodstvennyh âvlenij. Poroškovaâ Metallurgiâ nr 1/2 s [5] Gronostajski Zb.: Badania stosowane w zaawansowanych procesach kształtowania plastycznego. Wyd. Oficyna Wydawnicza Politechniki Wrocławskiej. Wrocław [6] HOGANS AB. Poradnik metalurgii proszków. Hogans AB [7] HOGANS AB. Szkoła metalurgii proszków. [8] Mejlah A. G.: Mehanizm uskoreniâ spiekaniâ poroškov železa dobavkami nanodispersnogo nikelâ. Stal 2009 nr 1 s [9] Technologia Metali. Praca zbiorowa pod redakcją F. Grosmana. Wyd. Politechniki Śląskiej. Gliwice [10] Usuwanie lepiszcza i spiekanie wyprasek z proszków metali. Prospekt firmy Listemann AG. [11] Kornienko G.I., Saklinskij V.V., Niersisân R.Š.: Poroškovye titanovye šatuny. Avtom. Prom nr 10. [12] Garbiec D., Rybak T., Heyduk F., Janczak M.: Nowoczesne urządzenie do iskrowego spiekania plazmowego proszków SPS HP D25 w Instytucie Obróbki Plastycznej. Obróbka Plastyczna Metali 2011 nr 3 s
MATERIAŁY SPIEKANE (SPIEKI)
MATERIAŁY SPIEKANE (SPIEKI) Metalurgia proszków jest dziedziną techniki, obejmującą metody wytwarzania proszków metali lub ich mieszanin z proszkami niemetali oraz otrzymywania wyrobów z tych proszków
Bardziej szczegółowoTYRE PYROLYSIS. REDUXCO GENERAL DISTRIBUTOR :: ::
TYRE PYROLYSIS Installation for rubber waste pyrolysis designed for processing of used tyres and plastic waste (polyethylene, polypropylene, polystyrene), where the final product could be electricity,
Bardziej szczegółowoDoświadczalne gniazdo do spiekania i obróbki cieplno-chemicznej wyrobów wytwarzanych metodą metalurgii proszków
Obróbka Plastyczna Metali Vol. XXIII Nr 2 (2012) Procesy kształtowania wyrobów z proszków metali Mgr inŝ. Dariusz GARBIEC, mgr inŝ. Tomasz WIŚNIEWSKI, inŝ. Filip HEYDUK, mgr inŝ. Walerian MAJCHRZAK Instytut
Bardziej szczegółowoWPŁYW DYSPERSYJNEJ FAZY MgO NA PRZEBIEG SPIEKANIA MATERIAŁU AgNi20
KOMPOZYTY (COMPOSITES) ()11 Stanisława Gacek 1, Irena Olszewska Akademia Górniczo-Hutnicza, Wydział Metalurgii i Inżynierii Materiałowej, al. Mickiewicza 3, 3-9 Kraków WPŁYW DYSPERSYJNEJ FAZY MgO NA PRZEBIEG
Bardziej szczegółowoKS-342 IKS-342 Pirometr monochromatyczny podczerwieni KS-342 KS-342 jest wyprodukowany by kontrolować i regulować temperaturę topnienia poprzez bezkon
KS-342 IKS-342 Pirometr monochromatyczny podczerwieni KS-342 KS-342 jest wyprodukowany by kontrolować i regulować temperaturę topnienia poprzez bezkontaktowe mierzenie temperatury. Podwójny wyświetlacz
Bardziej szczegółowoINSPECTION METHODS FOR QUALITY CONTROL OF FIBRE METAL LAMINATES IN AEROSPACE COMPONENTS
Kompozyty 11: 2 (2011) 130-135 Krzysztof Dragan 1 * Jarosław Bieniaś 2, Michał Sałaciński 1, Piotr Synaszko 1 1 Air Force Institute of Technology, Non Destructive Testing Lab., ul. ks. Bolesława 6, 01-494
Bardziej szczegółowoWPŁYW DODATKU MANGANU NA STRUKTURĘ I WŁAŚCIWOŚCI SPIEKÓW Fe-Cr-Mo
ANETA SZEWCZYK-NYKIEL WPŁYW DODATKU MANGANU NA STRUKTURĘ I WŁAŚCIWOŚCI SPIEKÓW Fe-Cr-Mo THE EFFECT OF MANGANESE ADDITION ON STRUCTURE AND PROPERTIES OF Fe-Cr-Mo SINTERED MATERIALS S t r e s z c z e n i
Bardziej szczegółowoFREZY PM; END MILLS PM
FREZY PM; END MILLS PM DIN 327-B K, 844-A K-N www.fenes.com.pl DIN 327-B K D [e8] d [h8] I I 1 L 6 6 8 36 52 7 10 10 40 60 8 10 11 40 61 9 10 11 40 61 10 10 13 40 63 11 12 13 45 70 12 12 16 45 73 14 12
Bardziej szczegółowo-Special. Ceny wraz z dopłatą surowcową Prices without any addition new! Ø 32 Strona/Page 4,5. Black Panther DN 630 +
P O L S K A -Special SP102-1/2014-PL/GB Frezy HDS HDS-Endmills Wysokowydajna alternatywa dla konwencjonalnych frezów HSS i frezów pełnowęglikowych. The powerful alternative compared with conventional H.S.S.-and
Bardziej szczegółowoTECHNICAL CATALOGUE WHITEHEART MALLEABLE CAST IRON FITTINGS EE
TECHNICAL CATALOGUE WHITEHEART MALLEABLE CAST IRON FITTINGS EE Poland GENERAL INFORMATION USE Whiteheart malleable cast iron fittings brand EE are used in threaded pipe joints, particularly in water, gas,
Bardziej szczegółowoMgr inŝ. Dariusz GARBIEC, inŝ. Filip HEYDUK, mgr inŝ. Tomasz WIŚNIEWSKI Instytut Obróbki Plastycznej, Poznań e-mail: dariusz.garbiec@inop.poznan.
Obróbka Plastyczna Metali Vol. XXIII Nr 4 (2012) Procesy kształtowania wyrobów z proszków metali Mgr inŝ. Dariusz GARBIEC, inŝ. Filip HEYDUK, mgr inŝ. Tomasz WIŚNIEWSKI Instytut Obróbki Plastycznej, Poznań
Bardziej szczegółowoNowoczesne urządzenie do iskrowego spiekania plazmowego proszków SPS HP D 25 w Instytucie Obróbki Plastycznej
Obróbka Plastyczna Metali t. XXII nr 3 (2011) Procesy kształtowania wyrobów z proszków metali Mgr inŝ. Dariusz GARBIEC, mgr inŝ. Tomasz RYBAK, inŝ. Filip HEYDUK, mgr inŝ. Mariusz JANCZAK Instytut Obróbki
Bardziej szczegółowoBARIERA ANTYKONDENSACYJNA
Skład Obróbka Parametry techniczne BARIERA ANTYKONDENSACYJNA Lama "Lama" sp. z o.o. sp. k Właściwość Metoda badania Wartość Jednostka włóknina poliestrowa + klej PSA + folia polietylenowa Samoprzylepna
Bardziej szczegółowoCENTRUM CZYSTYCH TECHNOLOGII WĘGLOWYCH CLEAN COAL TECHNOLOGY CENTRE. ... nowe możliwości. ... new opportunities
CENTRUM CZYSTYCH TECHNOLOGII WĘGLOWYCH CLEAN COAL TECHNOLOGY CENTRE... nowe możliwości... new opportunities GŁÓWNY INSTYTUT GÓRNICTWA fluidalnym przy ciśnieniu maksymalnym 5 MPa, z zastosowaniem różnych
Bardziej szczegółowoA R C H I V E S O F M E T A L L U R G Y A N D M A T E R I A L S Volume Issue 3 DOI: /v
A R C H I V E S O F M E T A L L U R G Y A N D M A T E R I A L S Volume 56 2011 Issue 3 DOI: 10.2478/v10172-011-0087-8 J. KARWAN-BACZEWSKA THE PROPERTIES OF Fe-Ni-Mo-Cu-B MATERIALS PRODUCED VIA LIQUID PHASE
Bardziej szczegółowoWŁASNOŚCI MATERIAŁÓW STYKOWYCH AgNi20 Z DODATKIEM DYSPERSYJNYCH CZĄSTEK MgO
KOMPOZYTY (COMPOSITES) () Stanisława Gacek 1 Akademia GórniczoHutnicza, Wydział Metalurgii i Inżynierii Materiałowej, al. Mickiewicza, 59 Kraków WŁASNOŚCI MATERIAŁÓW STYKOWYCH AgNi Z DODATKIEM DYSPERSYJNYCH
Bardziej szczegółowoWPŁYW POWŁOKI NIKLOWEJ CZĄSTEK Al2O3 NA WŁAŚCIWOŚCI MATERIAŁU KOMPOZYTOWEGO O OSNOWIE ALUMINIOWEJ
KOMPOZYTY (COMPOSITES) 2(22)5 Aleksy Patejuk 1 Wojskowa Akademia Techniczna, Instytut Materiałoznawstwa i Mechaniki Technicznej, ul. Kaliskiego 2, -98 Warszawa WPŁYW POWŁOKI NIKLOWEJ CZĄSTEK Al2O3 NA WŁAŚCIWOŚCI
Bardziej szczegółowoKUCIE W MATRYCACH ZAMKNIĘTYCH WYPRASEK W STANIE PÓŁCIEKŁYM Z KOMPOZYTÓW NA OSNOWIE PROSZKU STOPU Al-Cu-Si-Mg UMOCNIONYCH CZĄSTKAMI SiC
KOMPOZYTY (COMPOSITES) 5(25)4 Stefan Szczepanik 1, Bartosz Wiśniewski 2 Akademia Górniczo-Hutnicza, Wydział Metalurgii i Inżynierii Materiałowej, al. Mickiewicza 3, Kraków KUCIE W MATRYCACH ZAMKNIĘTYCH
Bardziej szczegółowoTyp VFR. Circular flow adjustment dampers for the adjustment of volume flow rates and pressures in supply air and extract air systems
Typ VFR FOR THE RELIABLE BALANCING OF VOLUME FLOW RATES Circular flow adjustment dampers for the adjustment of volume flow rates and pressures in supply air and extract air systems Each flow adjustment
Bardziej szczegółowoTHERMODYNAMICS OF OXYGEN IN DILUTE LIQUID SILVER-TELLURIUM ALLOYS
AGH University of Science and Technology Faculty of Non-Ferrous Metals Laboratory of Physical Chemistry and Electrochemistry THERMODYNAMICS OF OXYGEN IN DILUTE LIQUID SILVER-TELLURIUM ALLOYS Justyna Nyk,
Bardziej szczegółowoList of Presentations Lista Prezentacji October 3-5, 2018 Październik 3-5, 2018
List of Presentations Lista Prezentacji October 3-5, 2018 Październik 3-5, 2018 Jerzy Michalski - Prof., PhD, DSc prof. dr hab. inż. Institute of Precision Mechanics - Instytut Mechaniki Precyzyjnej Anticorrosive
Bardziej szczegółowoZakopane, plan miasta: Skala ok. 1: = City map (Polish Edition)
Zakopane, plan miasta: Skala ok. 1:15 000 = City map (Polish Edition) Click here if your download doesn"t start automatically Zakopane, plan miasta: Skala ok. 1:15 000 = City map (Polish Edition) Zakopane,
Bardziej szczegółowoA R C H I V E S O F M E T A L L U R G Y A N D M A T E R I A L S Volume Issue 4
A R C H I V E S O F M E T A L L U R G Y A N D M A T E R I A L S Volume 54 2009 Issue 4 D. LEŚNIAK STRUCTURE AND MECHANICAL PROPERTIES OF EXTRUDED AlCuMg SECTIONS IN T5 TEMPER STRUKTURA I WŁASNOŚCI MECHANICZNE
Bardziej szczegółowo-Special. -Endmills. Ceny wraz z dopłatą surowcową Prices without any addition new! Ø 32 Strona/Page 4,5. Black Panther DN 630 +
-Special SP102-1/2016-PL/GB HDS -Frezy -Endmills Wysokowydajna alternatywa dla konwencjonalnych frezów HSS i frezów pełnowęglikowych. The powerful alternative compared with conventional H.S.S.-and carbide
Bardziej szczegółowoPatients price acceptance SELECTED FINDINGS
Patients price acceptance SELECTED FINDINGS October 2015 Summary With growing economy and Poles benefiting from this growth, perception of prices changes - this is also true for pharmaceuticals It may
Bardziej szczegółowoProposal of thesis topic for mgr in. (MSE) programme in Telecommunications and Computer Science
Proposal of thesis topic for mgr in (MSE) programme 1 Topic: Monte Carlo Method used for a prognosis of a selected technological process 2 Supervisor: Dr in Małgorzata Langer 3 Auxiliary supervisor: 4
Bardziej szczegółowoSpiekanie stali narzędziowej Astaloy CrM metodą SPS
Obróbka Plastyczna Metali Vol. XXIV Nr 1 (2013) Procesy kształtowania wyrobów z proszków metali Mgr inŝ. Dariusz GARBIEC, mgr inŝ. Filip HEYDUK, mgr inŝ. Tomasz WIŚNIEWSKI, inŝ. Marta MILER, prof. dr hab.
Bardziej szczegółowoTyp VFR. Circular flow adjustment dampers for the adjustment of volume flow rates and pressures in supply air and extract air systems
Typ VFR FOR THE RELIABLE BALANCING OF VOLUME FLOW RATES Circular flow adjustment dampers for the adjustment of volume flow rates and pressures in supply air and extract air systems Each flow adjustment
Bardziej szczegółowoWŁAŚCIWOŚCI TRIBOLOGICZNE POWŁOK ELEKTROLITYCZNYCH ZE STOPÓW NIKLU PO OBRÓBCE CIEPLNEJ
4-2011 T R I B O L O G I A 43 Bogdan BOGDAŃSKI *, Ewa KASPRZYCKA *,**, Jerzy SMOLIK ***, Jan TACIKOWSKI *, Jan SENATORSKI *, Wiktor GRZELECKI * WŁAŚCIWOŚCI TRIBOLOGICZNE POWŁOK ELEKTROLITYCZNYCH ZE STOPÓW
Bardziej szczegółowoA R C H I V E S O F M E T A L L U R G Y A N D M A T E R I A L S Volume Issue 4 DOI: /v
A R C H I V E S O F M E T A L L U R G Y A N D M A T E R I A L S Volume 57 2012 Issue 4 DOI: 10.2478/v10172-012-0118-0 B. JUSZCZYK, J. KULASA, A. GUBERNAT, W. MALEC, L. CIURA, M. MALARA, Ł. WIERZBICKI,
Bardziej szczegółowoWPŁYW DODATKU WĘGLIKA WC I PARAMETRÓW WYTWARZANIA NA STRUKTURĘ I WŁASNOŚCI WĘGLIKOSTALI NA OSNOWIE STALI SZYBKOTNĄCEJ
KOPOZYTY (COPOSITES) 3(23)7 Jarosław Indra 1, Jan Leżański 2 Akademia Górniczo-Hutnicza, Wydział etalurgii i Inżynierii ateriałowej, al. ickiewicza 3, 3-9 Kraków WPŁYW DODATKU WĘGLIKA WC I PARAETRÓW WYTWARZANIA
Bardziej szczegółowoWPŁYW PROCESU TARCIA NA ZMIANĘ MIKROTWARDOŚCI WARSTWY WIERZCHNIEJ MATERIAŁÓW POLIMEROWYCH
WOJCIECH WIELEBA WPŁYW PROCESU TARCIA NA ZMIANĘ MIKROTWARDOŚCI WARSTWY WIERZCHNIEJ MATERIAŁÓW POLIMEROWYCH THE INFLUENCE OF FRICTION PROCESS FOR CHANGE OF MICROHARDNESS OF SURFACE LAYER IN POLYMERIC MATERIALS
Bardziej szczegółowowww.irs.gov/form990. If "Yes," complete Schedule A Schedule B, Schedule of Contributors If "Yes," complete Schedule C, Part I If "Yes," complete Schedule C, Part II If "Yes," complete Schedule C, Part
Bardziej szczegółowoBADANIE STRUKTURY SPIEKU 90W-7Ni-3Fe WYKONANEGO METODĄ REZYSTANCYJNĄ, ODKSZTAŁCANEGO PLASTYCZNIE
KOMPOZYTY (COMPOSITES) 5(25)2 Tomasz Majewski 1 Wojskowa Akademia Techniczna, ul. Kaliskiego 2, -98 Warszawa BADANIE STRUKTURY SPIEKU 9W-7Ni-3Fe WYKONANEGO METODĄ REZYSTANCYJNĄ, ODKSZTAŁCANEGO PLASTYCZNIE
Bardziej szczegółowoDM-ML, DM-FL. Auxiliary Equipment and Accessories. Damper Drives. Dimensions. Descritpion
DM-ML, DM-FL Descritpion DM-ML and DM-FL actuators are designed for driving round dampers and square multi-blade dampers. Example identification Product code: DM-FL-5-2 voltage Dimensions DM-ML-6 DM-ML-8
Bardziej szczegółowoOBRÓBKA CIEPLNA SILUMINU AK132
52/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 OBRÓBKA CIEPLNA SILUMINU AK132 J. PEZDA 1 Akademia Techniczno-Humanistyczna
Bardziej szczegółowoSG-MICRO... SPRĘŻYNY GAZOWE P.103
SG-MICRO... SG-MICRO 19 SG-MICRO SG-MICRO H SG-MICRO R SG-MICRO 32 SG-MICRO 32H SG-MICRO 32R SG-MICRO SG-MICRO H SG-MICRO R SG-MICRO 45 SG-MICRO SG-MICRO SG-MICRO 75 SG-MICRO 95 SG-MICRO 0 cylindra body
Bardziej szczegółowoDUAL SIMILARITY OF VOLTAGE TO CURRENT AND CURRENT TO VOLTAGE TRANSFER FUNCTION OF HYBRID ACTIVE TWO- PORTS WITH CONVERSION
ELEKTRYKA 0 Zeszyt (9) Rok LX Andrzej KUKIEŁKA Politechnika Śląska w Gliwicach DUAL SIMILARITY OF VOLTAGE TO CURRENT AND CURRENT TO VOLTAGE TRANSFER FUNCTION OF HYBRID ACTIVE TWO- PORTS WITH CONVERSION
Bardziej szczegółowoWENTYLATORY PROMIENIOWE SINGLE-INLET DRUM BĘBNOWE JEDNOSTRUMIENIOWE CENTRIFUGAL FAN
WENTYLATORY PROMIENIOWE SINGLE-INLET DRUM BĘBNOWE JEDNOSTRUMIENIOWE CENTRIFUGAL FAN TYP WPB TYPE WPB Wentylatory promieniowe jednostrumieniowe bębnowe (z wirnikiem typu Single-inlet centrifugal fans (with
Bardziej szczegółowoRozpoznawanie twarzy metodą PCA Michał Bereta 1. Testowanie statystycznej istotności różnic między jakością klasyfikatorów
Rozpoznawanie twarzy metodą PCA Michał Bereta www.michalbereta.pl 1. Testowanie statystycznej istotności różnic między jakością klasyfikatorów Wiemy, że możemy porównywad klasyfikatory np. za pomocą kroswalidacji.
Bardziej szczegółowoStargard Szczecinski i okolice (Polish Edition)
Stargard Szczecinski i okolice (Polish Edition) Janusz Leszek Jurkiewicz Click here if your download doesn"t start automatically Stargard Szczecinski i okolice (Polish Edition) Janusz Leszek Jurkiewicz
Bardziej szczegółowoTychy, plan miasta: Skala 1: (Polish Edition)
Tychy, plan miasta: Skala 1:20 000 (Polish Edition) Poland) Przedsiebiorstwo Geodezyjno-Kartograficzne (Katowice Click here if your download doesn"t start automatically Tychy, plan miasta: Skala 1:20 000
Bardziej szczegółowoEuropean Crime Prevention Award (ECPA) Annex I - new version 2014
European Crime Prevention Award (ECPA) Annex I - new version 2014 Załącznik nr 1 General information (Informacje ogólne) 1. Please specify your country. (Kraj pochodzenia:) 2. Is this your country s ECPA
Bardziej szczegółowoĆwiczenie nr 4. Metalurgia proszków. Pod pojęciem materiały spiekane rozumie się materiały, które wytwarza się metodami metalurgii proszków.
Technologie materiałowe 1. Wprowadzenie Ćwiczenie nr 4. Metalurgia proszków Pod pojęciem materiały spiekane rozumie się materiały, które wytwarza się metodami metalurgii proszków. Definicja: Metalurgią
Bardziej szczegółowoMorfologia porów w spieku PNC-60 po odkształceniu na zimno i wyżarzaniu
ARCHIVES of FOUNDRY ENGINEERING Published quarterly as the organ of the Foundry Commission of the Polish Academy of Sciences ISSN (897-33) Volume Special Issue 3/ 69 76 5/3 Morfologia porów w spieku PNC-6
Bardziej szczegółowoTechnologie wytwarzania części dokładnych ze spiekanych materiałów proszkowych
Obróbka Plastyczna Metali t. XVII nr 3 (2006) dr inŝ. Hanna WIŚNIEWSKA-WEINERT, prof. dr hab. inŝ. Volf LESHCHYNSKY mgr inŝ. Justyna OZWONIAREK, mgr inŝ. Łukasz KĘDZIA, doc. dr inŝ. Jerzy LISOWSKI Instytut
Bardziej szczegółowoOKREŚLENIE WŁAŚCIWOŚCI MECHANICZNYCH SILUMINU AK132 NA PODSTAWIE METODY ATND.
37/44 Solidification of Metals and Alloys, Year 000, Volume, Book No. 44 Krzepnięcie Metali i Stopów, Rok 000, Rocznik, Nr 44 PAN Katowice PL ISSN 008-9386 OKREŚLENIE WŁAŚCIWOŚCI MECHANICZNYCH SILUMINU
Bardziej szczegółowoPróbnik kolorów Wood veneer
Fornir jest produktem naturalnym, jego wzór, odcień oraz rysunek mogą się nieznacznie różnić, tak jak osobniczo różnią się pomiędzy sobą poszczególne drzewa tego samego gatunku. Fornir podlega naturalnemu
Bardziej szczegółowoMedical electronics part 10 Physiological transducers
Medical electronics part 10 Prezentacja multimedialna współfinansowana przez Unię Europejską w ramach Europejskiego Funduszu Społecznego w projekcie pt. Innowacyjna dydaktyka bez ograniczeń - zintegrowany
Bardziej szczegółowoWYTWARZANIE I WŁASNOŚCI SPIEKANYCH KOMPOZYTÓW STAL SZYBKOTNĄCA-WĘGLIK WC-MIEDŹ FOSFOROWA
KOMPOZYTY (COMPOSITES) 2(2002)5 Jan Leżański 1, Marcin Madej 2, Dorota Smoleń 3 Akademia Górniczo-Hutnicza, Wydział Metalurgii i Inżynierii Materiałowej, al. Mickiewicza 30, 30-059 Kraków WYTWARZANIE I
Bardziej szczegółowoTyp TFP FOR CRITICAL AIR CLEANLINESS AND VERY CRITICAL HYGIENE REQUIREMENTS, SUITABLE FOR CEILING INSTALLATION
Typ TFP FOR CRITICAL AIR CLEANLINESS AND VERY CRITICAL HYGIENE REQUIREMENTS, SUITABLE FOR CEILING INSTALLATION Pharmaceutical clean room terminal filters as final filter stage with Mini Pleat filter panels
Bardziej szczegółowoWPROWADZENIE. Stefan Szczepanik 1, Marek Wojtaszek 2, Jerzy Krawiarz 3 KOMPOZYTY (COMPOSITES) 4(2004)12
KOMPOZYTY (COMPOSITES) 4(24)12 Stefan Szczepanik 1, Marek Wojtaszek 2, Jerzy Krawiarz 3 Akademia Górniczo-Hutnicza, Wydział Metalurgii i Inżynierii Materiałowej, al. Mickiewicza 3, 3-59 Kraków WPŁYW TEMPERATURY
Bardziej szczegółowoKSZTAŁTOWANIE STRUKTURY I WŁASNOŚCI INFILTROWANYCH KOMPOZYTÓW M3/2-WC-Cu W WYNIKU ZMIAN ZAWARTOŚCI WC I PARAMETRÓW WYTWARZANIA
KOMPOZYTY (COMPOSITES) 3(2003)6 Marcin Madej 1, Jan Leżański 2 Akademia Górniczo-Hutnicza, Zakład Metaloznawstwa i Metalurgii Proszków, al. Mickiewicza 30, 30-059 Kraków KSZTAŁTOWANIE STRUKTURY I WŁASNOŚCI
Bardziej szczegółowoKrytyczne czynniki sukcesu w zarządzaniu projektami
Seweryn SPAŁEK Krytyczne czynniki sukcesu w zarządzaniu projektami MONOGRAFIA Wydawnictwo Politechniki Śląskiej Gliwice 2004 SPIS TREŚCI WPROWADZENIE 5 1. ZARZĄDZANIE PROJEKTAMI W ORGANIZACJI 13 1.1. Zarządzanie
Bardziej szczegółowoPrzemysłowe zastosowania technologii generatywnych
Industrial applications of additive manufacturing technologies Przemysłowe zastosowania technologii generatywnych Edward Chlebus, Bogdan Dybała, Tomasz Boratyoski, Mariusz Frankiewicz, Tomasz Będza CAMT
Bardziej szczegółowowww.irs.gov/form990. If "Yes," complete Schedule A Schedule B, Schedule of Contributors If "Yes," complete Schedule C, Part I If "Yes," complete Schedule C, Part II If "Yes," complete Schedule C, Part
Bardziej szczegółowoPN-EN 1515 DIN 2509 DIN 2510 PN-H 74302
do połączeń kołnierzowych PN-EN 1515 DIN 2509 DIN 2510 PN-H 74302 W bogatej ofercie firmy ASMET obok typowych elementów złącznych znajdują się wyroby śrubowe i inne elementy o niestandardowych rozmiarach
Bardziej szczegółowoWojewodztwo Koszalinskie: Obiekty i walory krajoznawcze (Inwentaryzacja krajoznawcza Polski) (Polish Edition)
Wojewodztwo Koszalinskie: Obiekty i walory krajoznawcze (Inwentaryzacja krajoznawcza Polski) (Polish Edition) Robert Respondowski Click here if your download doesn"t start automatically Wojewodztwo Koszalinskie:
Bardziej szczegółowoM210 SNKX1205 SNKX1607. Stable face milling under high-load conditions Stabilna obróbka przy wysokich posuwach FACE MILLING CUTTERS
Stable face milling under high-load conditions Stabilna obróbka przy wysokich posuwach SNKX1205 SNKX1607 FACE MILLING CUTTERS FREZY DO OBRÓBKI PŁASZCZYZN SNKX1205/1607 FACE MILLING CUTTERS FREZY DO OBRÓBKI
Bardziej szczegółowoPN-EN 1515 DIN 2509 DIN 2510 PN-H 74302
do połączeń kołnierzowych PN-EN 1515 DIN 2509 DIN 2510 PN-H 74302 W bogatej ofercie firmy ASMET obok typowych elementów złącznych znajdują się wyroby śrubowe i inne elementy o niestandardowych rozmiarach
Bardziej szczegółowoSPOSÓB WYZNACZANIA MAKSYMALNEGO PRZYROSTU TEMPERATURY W PROCESIE TARCIA METALI
3-2009 T R I B O L O G I A 97 Maria MACIĄG * SPOSÓB WYZNACZANIA MAKSYMALNEGO PRZYROSTU TEMPERATURY W PROCESIE TARCIA METALI METHOD OF DETERMINING THE MAXIMUM TEMPERATURE INCREMENT IN THE PROCESS OF METALLIC
Bardziej szczegółowoINSTRUKCJA DO KOMPUTREROWEJ BAZY DANYCH CASIP 4.5
INSTRUKCJA DO KOMPUTREROWEJ BAZY DANYCH CASIP 4.5 Praca wykonana w Zakładzie Metalurgii Proszków Kraków 2001 Rys.1 Casip 4.5 to aplikacja pracująca w środowisku MS Windows zarówno w wersji 3.1 jak i 9x.
Bardziej szczegółowoBadania przydatności materiałów na retorty do niskotemperaturowego nawęglania stali austenitycznych
WWW.SIGMA-NOT.PL Inżynieria Materiałowa 4 (206) (2015) 190 195 DOI 10.15199/28.2015.4.6 Copyright SIGMA-NOT MATERIALS ENGINEERING Badania przydatności materiałów na retorty do niskotemperaturowego nawęglania
Bardziej szczegółowoOpenPoland.net API Documentation
OpenPoland.net API Documentation Release 1.0 Michał Gryczka July 11, 2014 Contents 1 REST API tokens: 3 1.1 How to get a token............................................ 3 2 REST API : search for assets
Bardziej szczegółowoMATERIAŁY NA OSNOWIE FAZY MIĘDZYMETALICZNEJ FeAl Z DODATKIEM 2 I 10% OBJ. Al2O3
KOMPOZYTY (COMPOSITES) 3(2003)8 Stefan Szczepanik 1 Akademia Górniczo-Hutnicza, Wydział Metalurgii i Inżynierii Materiałowej, al. Mickiewicza 30, 30-059 Kraków Elżbieta Godlewska 2 Akademia Górniczo-Hutnicza,
Bardziej szczegółowoWYBRANE WŁASNOŚCI KOMPOZYTÓW ALUMINIUM-CZĄSTKI WĘGLIKA KRZEMU OTRZYMANYCH Z PROSZKÓW W PROCESIE KUCIA NA GORĄCO I PO ODKSZTAŁCANIU NA ZIMNO
KOMPOZYTY (COMPOSITES) 5(25)3 Marek Wojtaszek 1, Stefan Szczepanik 2 Akademia Górniczo-Hutnicza, Wydział Metalurgii i Inżynierii Materiałowej, al. Mickiewicza 3, 3-59 Kraków WYBRANE WŁASNOŚCI KOMPOZYTÓW
Bardziej szczegółowoStal - definicja Stal
\ Stal - definicja Stal stop żelaza z węglem,plastycznie obrobiony i obrabialny cieplnie o zawartości węgla nieprzekraczającej 2,11% co odpowiada granicznej rozpuszczalności węgla w żelazie (dla stali
Bardziej szczegółowoWPŁYW MIESZANKI EGZOTERMICZNEJ NA BAZIE Na 2 B 4 O 7 I NaNO 3 NA WYTRZYMAŁOŚĆ NA ROZCIĄGANIE STOPU AlSi7Mg
4/ Archives of Foundry, Year 006, Volume 6, Archiwum Odlewnictwa, Rok 006, Rocznik 6, Nr PAN Katowice PL ISSN 64-508 WPŁYW MIESZANKI EGZOTERMICZNEJ NA BAZIE Na B 4 O 7 I NaNO NA WYTRZYMAŁOŚĆ NA ROZCIĄGANIE
Bardziej szczegółowoANDRZEJ GONTARZ, ANNA DZIUBIŃSKA
ANDRZEJ GONTARZ, ANNA DZIUBIŃSKA Politechnika Lubelska, Katedra Komputerowego Modelowania i Technologii Obróbki Plastycznej ul. Nadbystrzycka 36, 20-618 Lublin a.gontarz@pollub.pl Własności stopu magnezu
Bardziej szczegółowoLED WASHER 30x3W WHITE IP65 F
USER MANUAL / INSTRUKCJA OBSŁUGI LED WASHER 30x3W WHITE IP65 F7200171 LED WASHER 30x3W WHITE IP65 F7200171 Table of contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1
Bardziej szczegółowoWpływ wybranych parametrów iskrowego spiekania plazmowego (SPS) na właściwości spieków z proszku stali 316L
Obróbka Plastyczna Metali Vol. XXV Nr 2 (2014) Procesy kształtowania wyrobów z proszków metali dr inż. Dariusz GARBIEC, prof. dr hab. inż. Monika GIERZYŃSKA-DOLNA, dr inż. Beata PACHUTKO, mgr inż. Daniel
Bardziej szczegółowoAGREGATY W WERSJI CHŁODZĄCEJ I POMPY CIEPŁA
AGREGATY W WERSJI CHŁODZĄCEJ I POMPY CIEPŁA PICO-AE Pompy ciepła typu powietrze-woda - wentylatory osiowe - sprężarki typu Scroll Urządzenia te różnią się od Pico-A i Pico-C, ponieważ zostały specjalnie
Bardziej szczegółowoDevelopment of SOFC technology in IEn OC Cerel
Development of SOFC technology in IEn OC Cerel mgr. inż. Michał Kawalec dr inż. Ryszard Kluczowski dr inż. Mariusz Krauz ing. Jan Pieter Ouweltjes 1 Introduction 2 AS-SOFC technology 3 Cell tests 4 SOFC
Bardziej szczegółowoDomy inaczej pomyślane A different type of housing CEZARY SANKOWSKI
Domy inaczej pomyślane A different type of housing CEZARY SANKOWSKI O tym, dlaczego warto budować pasywnie, komu budownictwo pasywne się opłaca, a kto się go boi, z architektem, Cezarym Sankowskim, rozmawia
Bardziej szczegółowoBLACKLIGHT SPOT 400W F
BLACKLIGHT SPOT 400W F2000339 USER MANUAL / INSTRUKCJA OBSŁUGI BLACKLIGHT SPOT 400W F2000339 Table of Contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1 Specification...
Bardziej szczegółowoUrz¹dzenia elektryczne w strefach zagro onych wybuchem
Micha³ Œwier ewski Urz¹dzenia elektryczne w strefach zagro onych wybuchem Kwiecieñ 2012 PODRÊCZNIK DLA ELEKTRYKÓW praca zbiorowa pod redakcj¹ Jana Strojnego Urz¹dzenia elektryczne w strefach zagro onych
Bardziej szczegółowoWPŁYW ZANIECZYSZCZEŃ I DODATKÓW GAZOWYCH NA WŁASNOŚCI FIZYCZNE MIESZANIN ODDECHOWYCH
Polish Hyperbaric Research Anna Majchrzycka, Tadeusz Kozak Anna Majchrzycka Zachodniopomorski Uniwersytet Technologiczny Wydział Inżynierii Mechanicznej i Mechatroniki Katedra Techniki Cieplnej 7-3 Szczecin,
Bardziej szczegółowoStopy metali nieżelaznych Non-Ferrous Alloys
MODULE DESCRIPTION Module code Module name Module name in English Valid from academic year 201/2014 MODULE PLACEMENT IN THE SYLLABUS Stopy metali nieżelaznych Non-Ferrous Alloys Subject Level of education
Bardziej szczegółowoMATERIAŁY NA BAZIE FAZ MIĘDZYMETALICZNYCH OTRZYMYWANE METODĄ SPIEKANIA W PODWYŻSZONEJ TEMPERATURZE Z UDZIAŁEM FAZY CIEKŁEJ
57/2 Archives of Foundry, Year 2001, Volume 1, 1 (2/2) Archiwum Odlewnictwa, Rok 2001, Rocznik 1, Nr 1 (2/2) PAN Katowice PL ISSN 1642-5308 MATERIAŁY NA BAZIE FAZ MIĘDZYMETALICZNYCH OTRZYMYWANE METODĄ
Bardziej szczegółowoKompozyty na osnowie stali szybkotnącej wytwarzane metodą SPS. High speed steel matrix composites fabricated by spark plasma sintering
Obróbka Plastyczna Metali vol. XXX nr 2 (2019), s. 95 106 Metal Forming vol. XXX no. 2 (2019), pp. 95 106 Procesy kształtowania wyrobów z proszków metali Processes of forming metal powder products Oryginalny
Bardziej szczegółowoDETECTION OF MATERIAL INTEGRATED CONDUCTORS FOR CONNECTIVE RIVETING OF FUNCTION-INTEGRATIVE TEXTILE-REINFORCED THERMOPLASTIC COMPOSITES
Kompozyty 11: 2 (2011) 152-156 Werner A. Hufenbach, Frank Adam, Maik Gude, Ivonne Körner, Thomas Heber*, Anja Winkler Technische Universität Dresden, Institute of Lightweight Engineering and Polymer Technology
Bardziej szczegółowoKarpacz, plan miasta 1:10 000: Panorama Karkonoszy, mapa szlakow turystycznych (Polish Edition)
Karpacz, plan miasta 1:10 000: Panorama Karkonoszy, mapa szlakow turystycznych (Polish Edition) J Krupski Click here if your download doesn"t start automatically Karpacz, plan miasta 1:10 000: Panorama
Bardziej szczegółowoSPOSOBY REGULOWANIA ANIZOTROPII SKURCZU W SPIEKACH Cu-Al2O3
KOMPOZYTY (COMPOSITES) 3(2003)8 Aleksander Cyunczyk 1 Politechnika Rzeszowska, Katedra Materiałoznawstwa, ul. Pola 2, 35-959 Rzeszów SPOSOBY REGULOWANIA ANIZOTROPII SKURCZU W SPIEKACH Cu-Al2O3 Podczas
Bardziej szczegółowoSNP SNP Business Partner Data Checker. Prezentacja produktu
SNP SNP Business Partner Data Checker Prezentacja produktu Istota rozwiązania SNP SNP Business Partner Data Checker Celem produktu SNP SNP Business Partner Data Checker jest umożliwienie sprawdzania nazwy
Bardziej szczegółowoW trzech niezależnych testach frezy z powłoką X tremeblue typu V803 był w każdym przypadku prawie 2 razy bardziej wydajne niż wersja niepowlekana.
To nowa powłoka ochronna i jest znacznie lepsza jak DLC, - X-TremeBLUE jest nową aplikacją powlekania oparta na najnowszych technologiach NANO struktury. - X-TremeBLUE to powłoka o mikronowej grubości,
Bardziej szczegółowoKatowice, plan miasta: Skala 1: = City map = Stadtplan (Polish Edition)
Katowice, plan miasta: Skala 1:20 000 = City map = Stadtplan (Polish Edition) Polskie Przedsiebiorstwo Wydawnictw Kartograficznych im. Eugeniusza Romera Click here if your download doesn"t start automatically
Bardziej szczegółowoFREZY PM; END MILLS PM
FREZY PM; END MILLS PM DIN 7-B K, 844-A K-N www.fenes.com.pl FREZY; END MILLS DIN 7-B K D [e8] d [h8] I I L FN 6 6 8 6 5 7 0 0 40 60 8 0 40 6 9 0 40 6 0 0 40 6 45 70 6 45 7 4 6 45 7 6 6 9 48 79 Przykład
Bardziej szczegółowoWtrącenia niemetaliczne w staliwie topionym w małym piecu indukcyjnym
A R C H I V E S of F O U N D R Y E N G I N E E R I N G Published quarterly as the organ of the Foundry Commission of the Polish Academy of Sciences ISSN (897-0) Volume Special Issue /0 9 97 8/ Wtrącenia
Bardziej szczegółowoPOLITECHNIKA ŚLĄSKA INSTYTUT AUTOMATYKI ZAKŁAD SYSTEMÓW POMIAROWYCH
POLITECHNIKA ŚLĄSKA INSTYTUT AUTOMATYKI ZAKŁAD SYSTEMÓW POMIAROWYCH Gliwice, wrzesień 2005 Pomiar napięcia przemiennego Cel ćwiczenia Celem ćwiczenia jest zbadanie dokładności woltomierza cyfrowego dla
Bardziej szczegółowoFilozofia z elementami logiki Klasyfikacja wnioskowań I część 2
Filozofia z elementami logiki Klasyfikacja wnioskowań I część 2 Mariusz Urbański Instytut Psychologii UAM Mariusz.Urbanski@amu.edu.pl Plan: definicja pojęcia wnioskowania wypowiedzi inferencyjne i wypowiedzi
Bardziej szczegółowoBadanie wytwarzania korpusów granatów kumulacyjno-odłamkowych metodą wyciskania na gorąco
BIULETYN WAT VOL. LVII, NR 3, 2008 Badanie wytwarzania korpusów granatów kumulacyjno-odłamkowych metodą wyciskania na gorąco JERZY STĘPIEŃ, JAN MATERNIAK*, ZDZISŁAW KACZMAREK**, DARIUSZ SZAŁATA** Instytut
Bardziej szczegółowoKONSTRUKCJA HYBRYDOWYCH NARZĘDZI DO OBRÓBKI ELEMENTÓW OPTYCZNYCH. Grzegorz BUDZIK *, Sławomir SOŁTYS
KONSTRUKCJA HYBRYDOWYCH NARZĘDZI DO OBRÓBKI ELEMENTÓW OPTYCZNYCH Grzegorz BUDZIK *, Sławomir SOŁTYS STRESZCZENIE Artykuł przedstawia moŝliwości wykonania narzędzi na bazie granitu do obróbki precyzyjnych
Bardziej szczegółowoRok akademicki: 2016/2017 Kod: MIM SM-n Punkty ECTS: 5. Poziom studiów: Studia II stopnia Forma i tryb studiów: Niestacjonarne
Nazwa modułu: Przetwórstwo stopów i materiałów spiekanych Rok akademicki: 2016/2017 Kod: MIM-2-206-SM-n Punkty ECTS: 5 Wydział: Inżynierii Metali i Informatyki Przemysłowej Kierunek: Inżynieria Materiałowa
Bardziej szczegółowoDO MONTAŻU POTRZEBNE SĄ DWIE OSOBY! INSTALLATION REQUIRES TWO PEOPLE!
1 HAPPY ANIMALS B09 INSTRUKCJA MONTAŻU ASSEMBLY INSTRUCTIONS Akcesoria / Fittings K1 M M1 ZM1 Z T G1 17 szt. / pcs 13 szt. / pcs B1 13 szt. / pcs W4 13 szt. / pcs W6 14 szt. / pcs U1 1 szt. / pcs U N1
Bardziej szczegółowoBŁĘDY OKREŚLANIA MASY KOŃCOWEJ W ZAKŁADACH SUSZARNICZYCH WYKORZYSTUJĄC METODY LABORATORYJNE
Inżynieria Rolnicza 5(103)/2008 BŁĘDY OKREŚLANIA MASY KOŃCOWEJ W ZAKŁADACH SUSZARNICZYCH WYKORZYSTUJĄC METODY LABORATORYJNE Zbigniew Zdrojewski, Stanisław Peroń, Mariusz Surma Instytut Inżynierii Rolniczej,
Bardziej szczegółowoWYBRANE WŁAŚCIWOŚCI KOMPOZYTÓW Al2O3-Mo W ASPEKCIE BADAŃ Al2O3 WYTRZYMAŁOŚCIOWYCH
KOMPOZYTY (COMPOSITES) 2(2002)4 Marek Barlak 1 Politechnika Warszawska, Instytut Technologii Materiałowej, ul. Narbutta 85, 02-524 Warszawa Mirosław Kozłowski 2 Instytut Technologii Próżniowej, ul. Długa
Bardziej szczegółowoEGARA 2011. Adam Małyszko FORS. POLAND - KRAKÓW 2-3 12 2011r
EGARA 2011 Adam Małyszko FORS POLAND - KRAKÓW 2-3 12 2011r HISTORIA ELV / HISTORY ELV 1992r. 5 Program działań na rzecz ochrony środowiska / EAP (Environmental Action Plan) 1994r. Strategia dobrowolnego
Bardziej szczegółowoSTRUKTURA I WŁASNOŚCI INFILTROWANYCH MIEDZIĄ KOMPOZYTÓW STAL SZYBKOTNĄCA-ŻELAZO
KOMPOZYTY (COMPOSITES) 2(2002)5 Marcin Madej 1, Jan Leżański 2 Akademia Górniczo-Hutnicza, Wydział Metalurgii i Inżynierii Materiałowej, al. Mickiewicza 30, 30-059 Kraków STRUKTURA I WŁASNOŚCI INFILTROWANYCH
Bardziej szczegółowoSSW1.1, HFW Fry #20, Zeno #25 Benchmark: Qtr.1. Fry #65, Zeno #67. like
SSW1.1, HFW Fry #20, Zeno #25 Benchmark: Qtr.1 I SSW1.1, HFW Fry #65, Zeno #67 Benchmark: Qtr.1 like SSW1.2, HFW Fry #47, Zeno #59 Benchmark: Qtr.1 do SSW1.2, HFW Fry #5, Zeno #4 Benchmark: Qtr.1 to SSW1.2,
Bardziej szczegółowo
