1 37/44 Solidification of Metals and Alloys, Year 000, Volume, Book No. 44 Krzepnięcie Metali i Stopów, Rok 000, Rocznik, Nr 44 PAN Katowice PL ISSN OKREŚLENIE WŁAŚCIWOŚCI MECHANICZNYCH SILUMINU AK13 NA PODSTAWIE METODY ATND. J. PEZDA 1 Katedra Technologii Bezwiórowych Politechnika Łódzka Filia w Bielsku-Białej. STRESZCZENIE W artykule przedstawiono próbę zastosowania jednoczesnej metody Analizy Termiczno-Napięciowo Derywacyjnej do określenia właściwości mechanicznych siluminu AK13. Badany stop został poddany typowym zabiegom rafinacji i modyfikacji. 1. WPROWADZENIE W skład odlewniczych stopów aluminium, poza głównymi składnikami stopowymi takimi jak krzem, magnez, nikiel, mangan, miedź, wchodzą również pierwiastki typu żelazo, cynk, cyna, ołów, itp. będące zanieczyszczeniami. W czasie krystalizacji stopu powstają główne fazy i eutektyki jak również fazy pochodzące z zanieczyszczeń będących w stopie. Poprzez stosowanie zabiegów metalurgicznych takich jak rafinacja i modyfikacja oraz obróbka cieplna wzrastają właściwości mechaniczne stopów. Najtrudniejszym etapem w procesie odlewania jest odpowiedź na pytanie, czy stop po zakrzepnięciu będzie miał oczekiwane właściwości mechaniczne. Poznawanie tych właściwości za pomocą metod tradycyjnych takich jak: badania wytrzymałościowe, mechaniczne, analiza składu chemicznego, metalografia jest pracochłonne i nie zawsze do końca zgodne z rzeczywistością. Przygotowanie stopu (rafinacja, modyfikacja) oraz znajomość procesów krystalizacji jest konieczna dla określenia jego jakości, a co za tym idzie przydatności do wykonania określonego elementu. Dlatego prowadzone są badania przebiegu 1 Mgr inż.

2 74 krystalizacji nową metodą Analizy Termiczno-Napięciowo Derywacyjnej ATND, która powstała z połączenia metody ATD i metody pomiaru powstającego napięcia elektrycznego podczas krzepnięcia stopu. Powstawanie poszczególnych faz i eutektyk obrazowane jest pikami na krzywych: termicznej i napięciowej. Wartości tych pików, czyli punktów charakterystycznych stanowią podstawę służącą do stworzenia modeli matematycznych przedstawiających wpływ zmian wielkości tych punktów na właściwości mechaniczne stopu.. METODYKA I WYNIKI BADAŃ Metoda ATND powstała z połączenia metody Analizy Termiczno Derywacyjnej (ATD) i metody pomiaru powstającego napięcia elektrycznego podczas krzepnięcia stopu. Połączenie tych dwóch metod daje wyraźny obraz powstającej struktury w krzepnącym metalu. Powstawanie poszczególnych faz i eutektyk obrazowane jest pikami na krzywych napięciowych i potwierdzane wynikami metody ATD. Wartości punktów charakterystycznych jako zmienne niezależne zostały zapisane w formie plików wraz z odpowiadającymi im wartościami zmiennych niezależnych (R m., HB) uzyskanych na drodze badań wytrzymałościowych siluminu AK13. Stop został poddany typowym zabiegom metalurgicznym: rafinacji i modyfikacji, po których zalewano nim kokilę do znormalizowanych próbek wytrzymałościowych o temperaturze 150 i 50 o C. Na rysunku 1 przedstawiono krzywe metody ATND dla stopu AK13 poddanego zabiegowi rafinacji (rafinator Rafal 1 w ilości 0,4% masy wsadu). Rys.. Krzywe krzepnięcia i charakterystyczne punkty rafinowanego stopu AK13. Fig.. Crystallization curves and characteristic points of the rafined AK13 alloys.

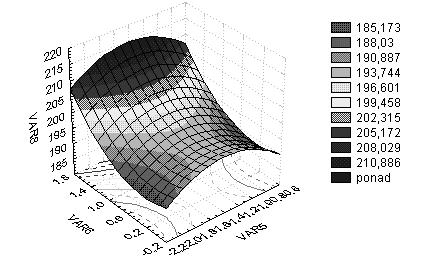

3 75 Uzyskane wielkości punktów charakterystycznych stanowią podstawę do wyznaczenia zależności (1,) w formie równań przedstawiających wpływ wielkości wejściowych na wytrzymałość na rozciąganie R m i twardość HB dla stopu rafinowanego. R m = ,1x1 14,18x1 4,54x + 9,1x + 15,54x3 0, 01x3 (1) HB = ,8x1 + 3,8 x1 +,1x 1,5 x + 65,5x 3 0, 1x3 () Na rysunkach -3 przedstawiono graficznie wpływ zmiany wartości wejściowych na właściwości wytrzymałościowe stopu rafinowanego. Rys..Wpływ wartości punktów na wytrzymałość R m : a) x 1, x ( x 3 =630 o C), b) x, x 3 (x 1 =1,3 mv). Fig.. Influence values of points on the strenght R m : a) x 1, x ( x 3 = 630 o C ), b) x, x 3 (x 1 = 1,3 mv). Rys. 3. Wpływ wartości punktów na twardość HB: a) x 1, x ( x 3 = 630 o C), b) x, x 3 (x 1 = 1,3 mv). Fig. 3. Influence values of points on the hardnes HB: a) x 1, x ( x 3 = 630 o C ), b) x, x 3 (x 1 = 1,3 mv).

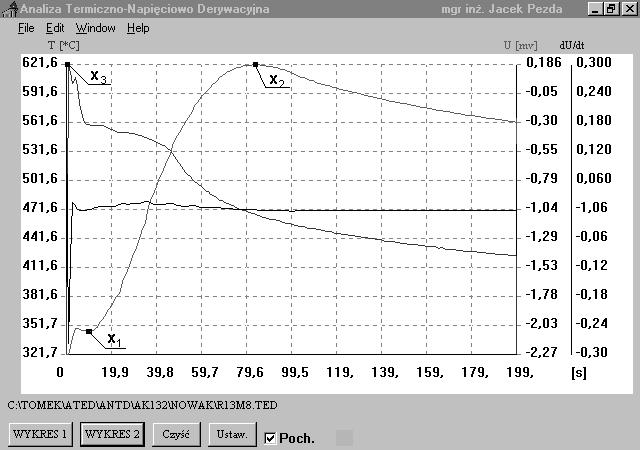

4 76 Na rysunku 4 przedstawiono krzywe metody ATND dla stopu AK13 poddanego zabiegowi rafinacji i modyfikacji zaprawą Al-Sr 10 w ilości 6% zaprawy do masy wsadu. Rys. 4. Krzywe krzepnięcia i charakterystyczne punkty modyfikowanego stopu AK13. Fig. 4. Crystallization curves and characteristic points of the modyfied AK13 alloys. Zależności uzyskane dla stopu rafinowanego i modyfikowanego przedstawiają równania (3,4). Rm = ,5x1 +,78x1 + 1,88x 4,9x 11,8x3 0, 009x3 HB = ,95x1 + 1,35x1 1,06x +,9x + 6, 4x3 (3) (4) Na rysunkach 5-6 przedstawiono graficznie wpływ zmiany wartości wejściowych na właściwości wytrzymałościowe stopu.

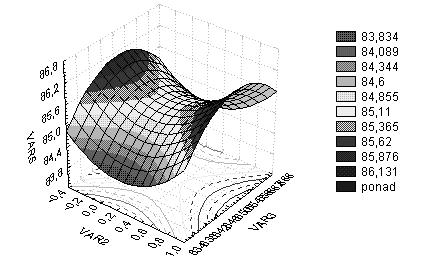

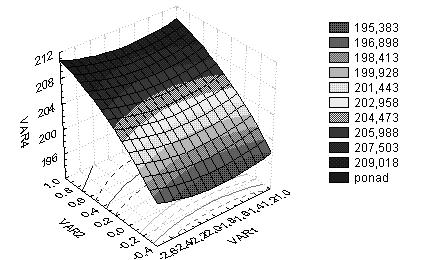

5 77 Rys. 5. Wpływ wartości punktów na wytrzymałość R m : a) x 1, x ( x 3 = 650 o C), b) x, x 3 (x 1 = 1,3 mv). Fig. 5. Influence values of points on the strenght R m : a) x 1, x ( x 3 = 650 o C ), b) x, x 3 (x 1 = 1,3 mv). Rys. 6. Wpływ wartości punktów na wytrzymałość R m : a) x 1, x ( x 3 = 650 o C), b) x, x 3 (x 1 = 1,3 mv). Fig. 6. Influence values of points on the strenght R m : a) x 1, x ( x 3 = 650 o C ), b) x, x 3 (x 1 = 1,3 mv). 3. WNIOSKI Przeprowadzone wstępne badania wykazały, że istnieje korelacja pomiędzy wartościami punktów charakterystycznych wyznaczonych na krzywych metody ATND z wartościami wytrzymałości na rozciąganie R m i twardości HB. Prowadzone dalsze badania skoncentrują się na powiększeniu ilości danych wejściowych w celu pełniejszego opisu procesu krystalizacji stopu, oraz weryfikację otrzymanych równań, co pozwoli na szybką ocenę właściwości wytrzymałościowych siluminu AK13. Proces modyfikacji siluminu powoduje wyraźną zmianę wartości punktów x 1 oraz x występujących na krzywej napięciowej.
