Proste narzędzie skomplikowana technologia. Opracował: mgr Marcin Bąk

Transkrypt

1 Proste narzędzie skomplikowana technologia Opracował: mgr Marcin Bąk

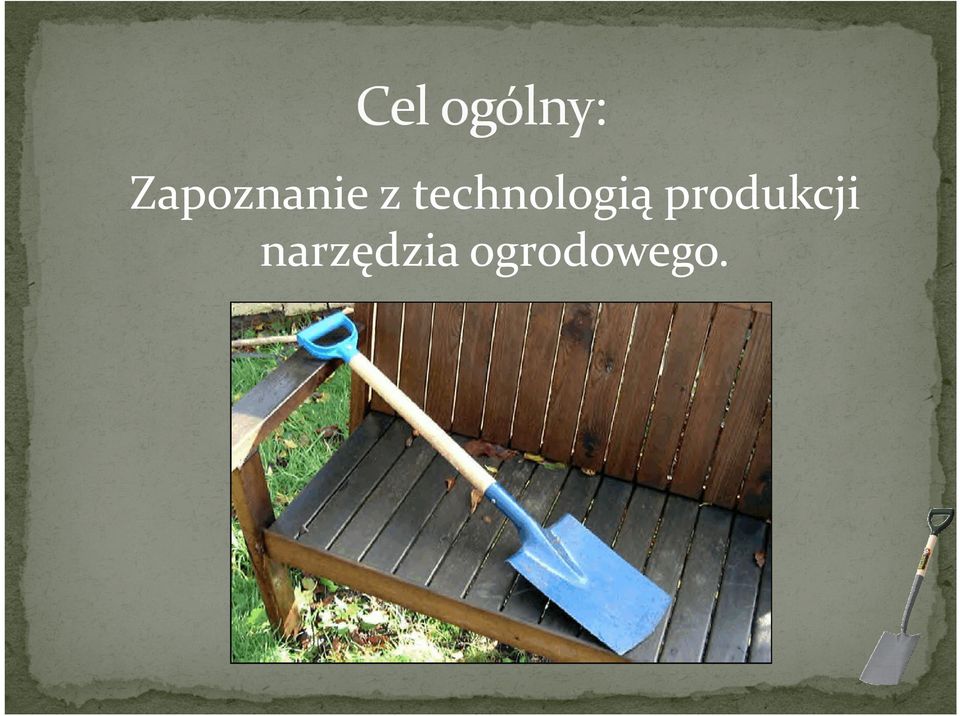

2 Zapoznanie z technologią produkcji narzędzia ogrodowego.

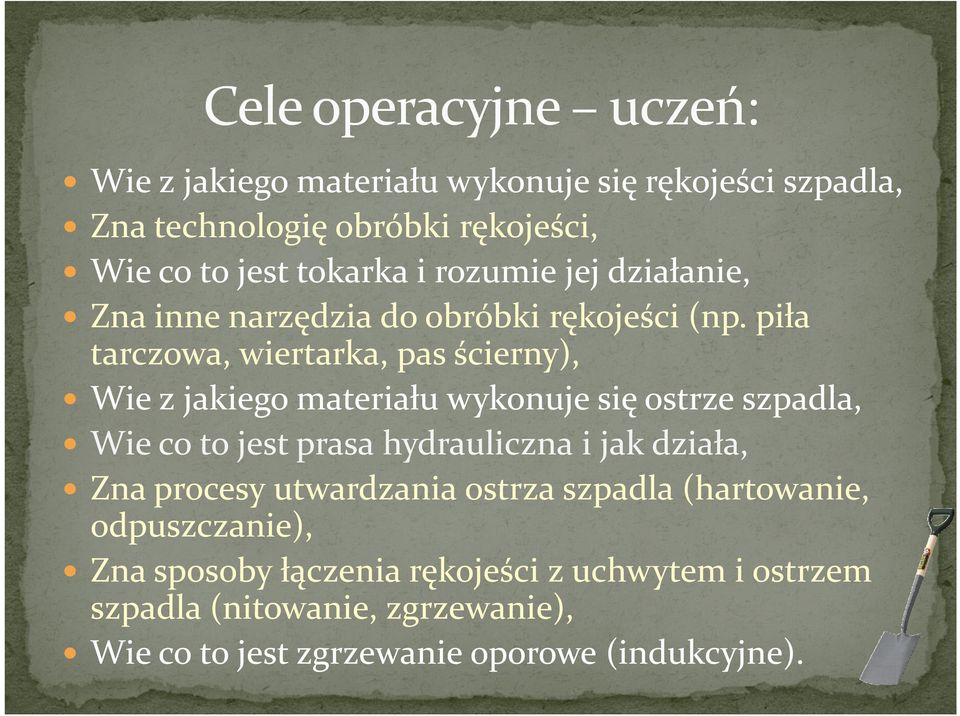

3 Wie z jakiego materiału wykonuje się rękojeści szpadla, Zna technologię obróbki rękojeści, Wie co to jest tokarka i rozumie jej działanie, Zna inne narzędzia do obróbki rękojeści (np. piła tarczowa, wiertarka, pas ścierny), Wie z jakiego materiału wykonuje się ostrze szpadla, Wie co to jest prasa hydrauliczna i jak działa, Zna procesy utwardzania ostrza szpadla (hartowanie, odpuszczanie), Zna sposoby łączenia rękojeści z uchwytem i ostrzem szpadla (nitowanie, zgrzewanie), Wie co to jest zgrzewanie oporowe (indukcyjne).

4 Metody oparte na słowie: wykład, opowiadanie, dyskusja. Metody wizualizacyjne prezentacja, Metody aktywizujące krzyżówka.

5 Prezentacja multimedialna wykonana w PowerPoint cie, Projektor multimedialny, Komputer.

6 45 min.

7

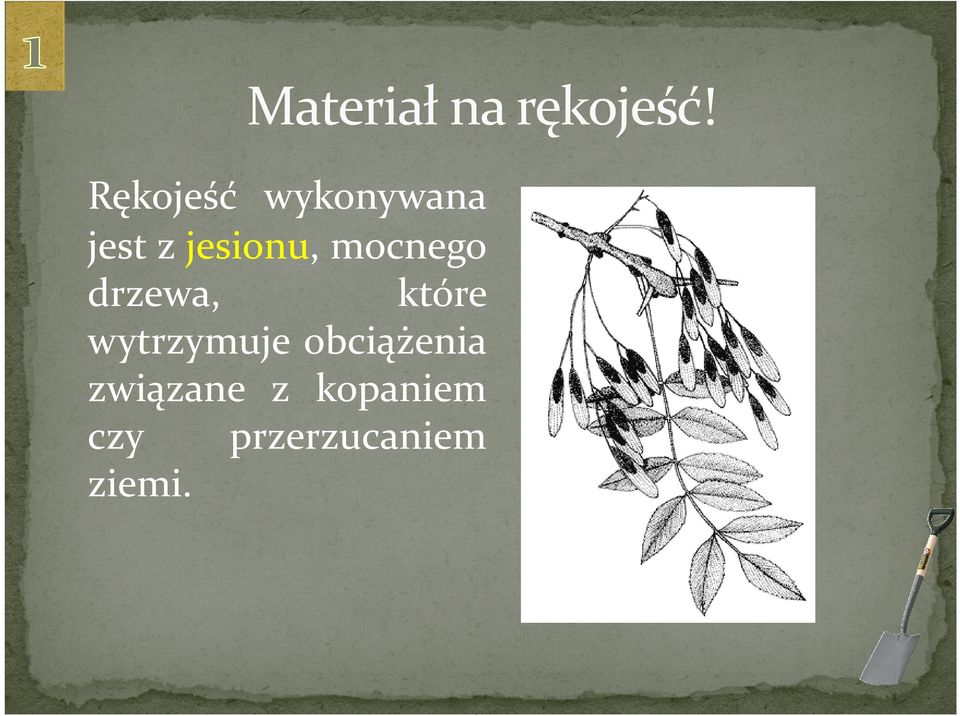

8 Rękojeść wykonywana jestzjesionu, mocnego drzewa, które wytrzymuje obciążenia związane z kopaniem czy przerzucaniem ziemi.

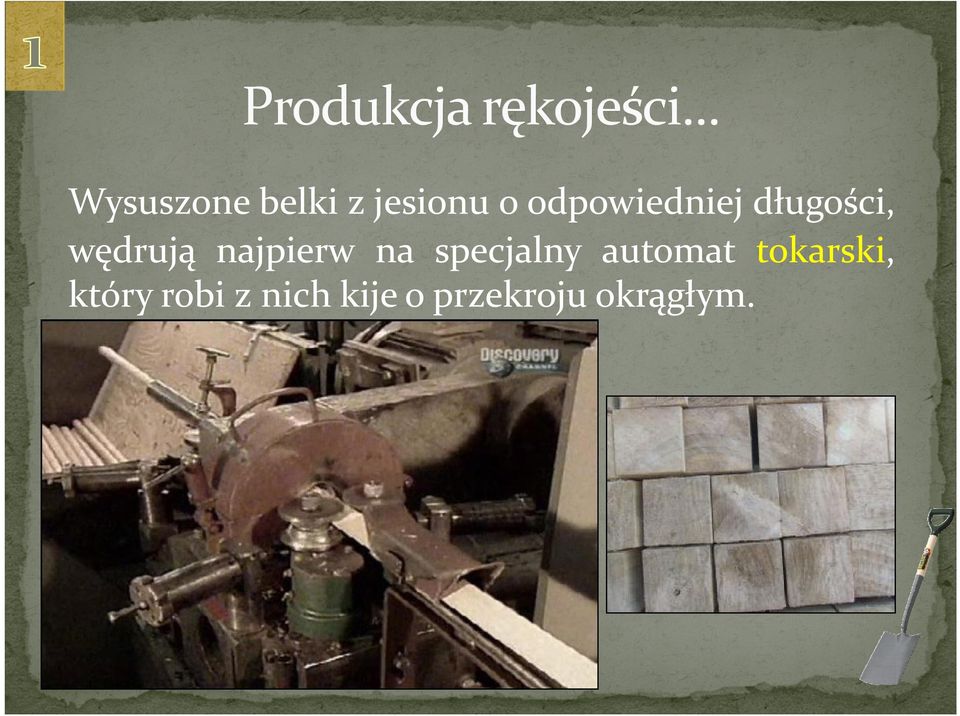

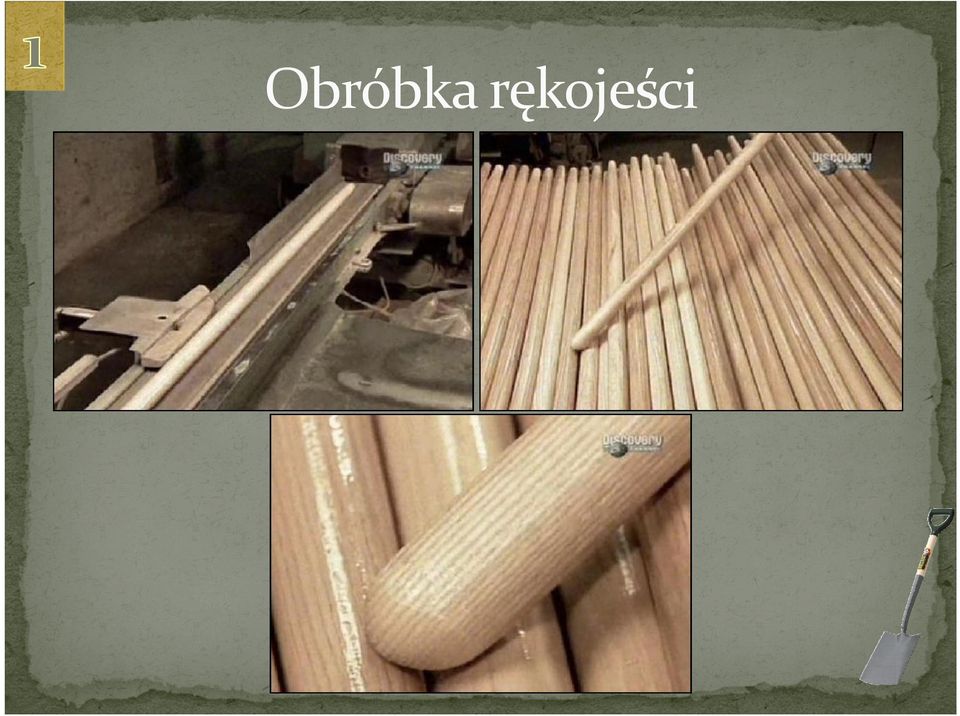

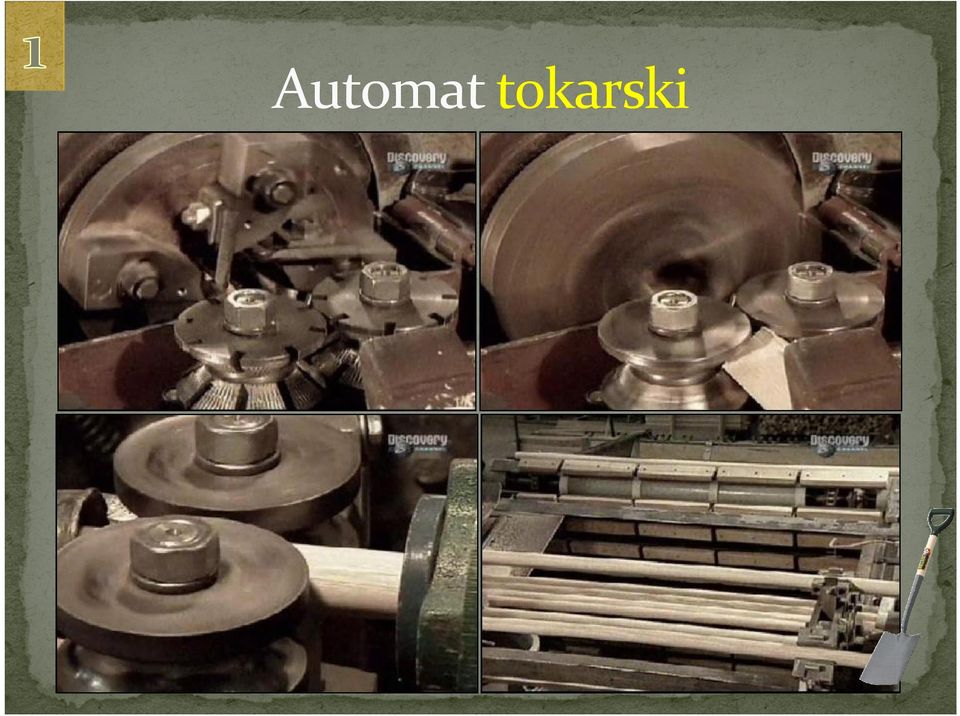

9 Wysuszonebelkizjesionuoodpowiedniejdługości, wędrują najpierw na specjalny automat tokarski, któryrobiznichkijeoprzekrojuokrągłym.

10

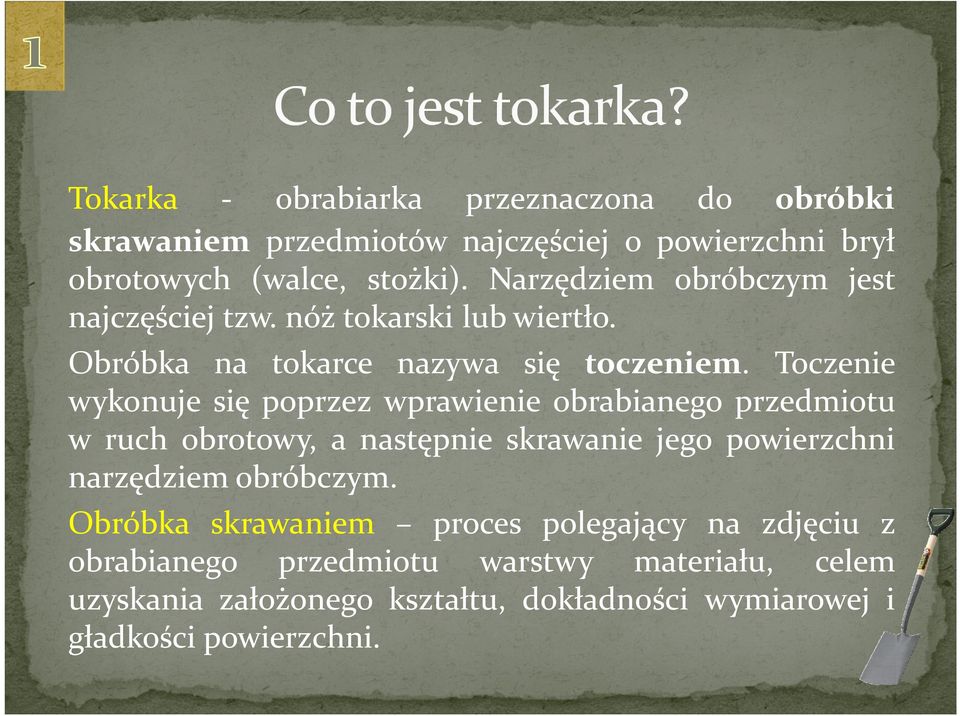

11 Tokarka - obrabiarka przeznaczona do obróbki skrawaniem przedmiotów najczęściej opowierzchni brył obrotowych (walce, stożki). Narzędziem obróbczym jest najczęściejtzw.nóż tokarski lubwiertło. Obróbka na tokarce nazywa się toczeniem. Toczenie wykonuje się poprzez wprawienie obrabianego przedmiotu wruch obrotowy,anastępnie skrawanie jego powierzchni narzędziemobróbczym. Obróbka skrawaniem proces polegający na zdjęciu z obrabianego przedmiotu warstwy materiału, celem uzyskania założonego kształtu, dokładności wymiarowej i gładkościpowierzchni.

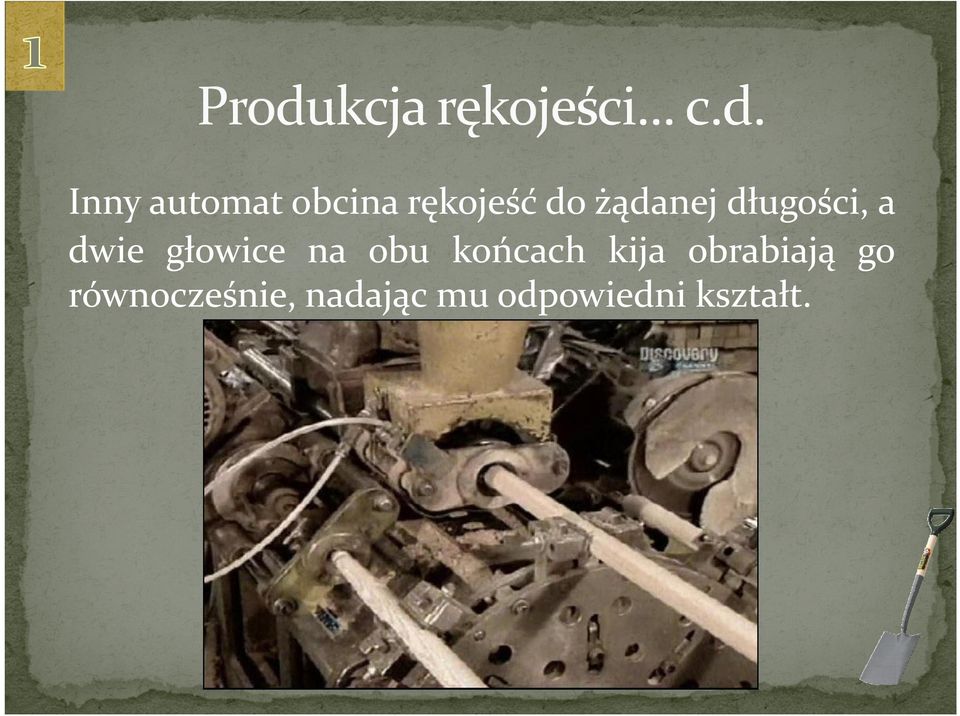

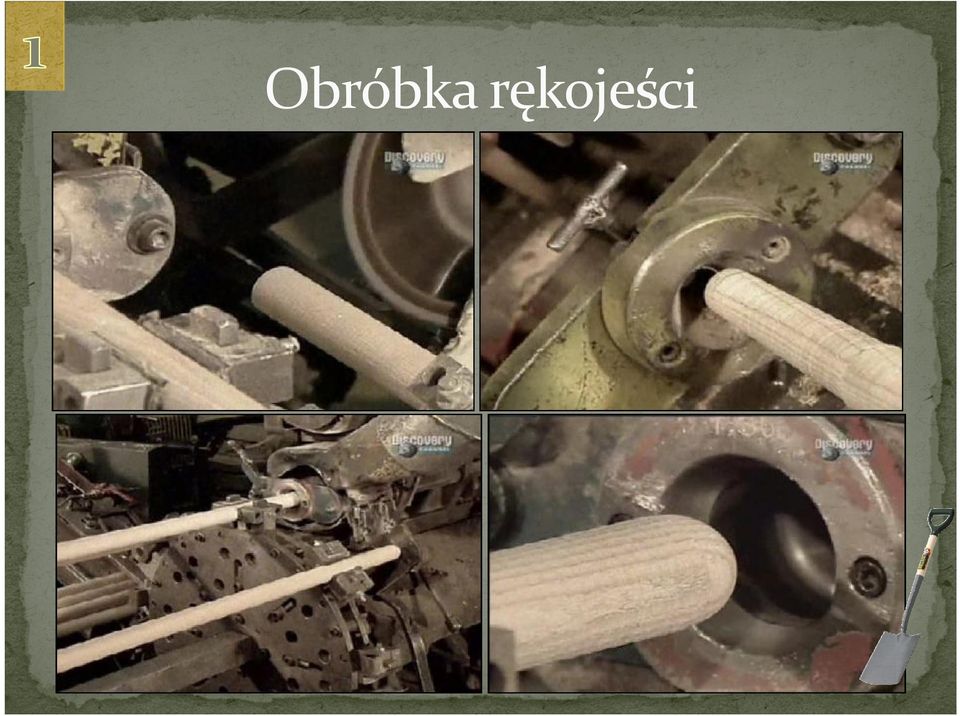

12 Innyautomatobcina rękojeść do żądanej długości,a dwie głowice na obu końcach kija obrabiają go równocześnie,nadającmuodpowiednikształt.

13

14 Kij powyjściu ztokarki obracasię napasie ściernym, ta operacja wygładza powierzchnię drewna i przygotowujejądonałożenialakieruochronnego.

15

16 Najwyższej jakości łopaty i szufle mają drewniane uchwytyzestalowymiwkładkami.

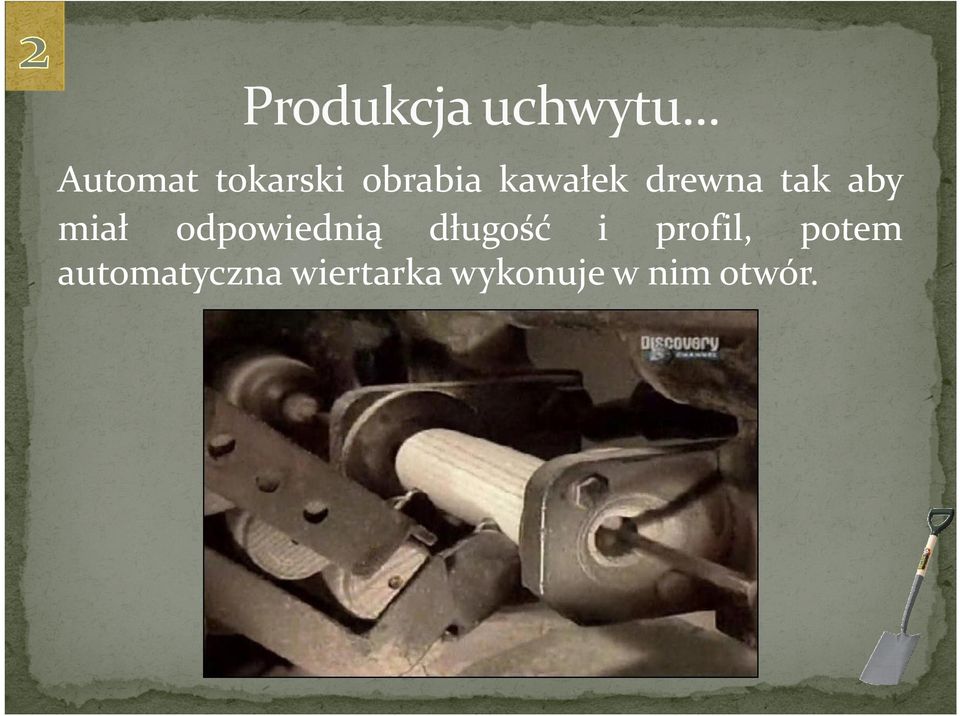

17 Automat tokarski obrabia kawałek drewna tak aby miał odpowiednią długość i profil, potem automatycznawiertarkawykonujewnimotwór.

18

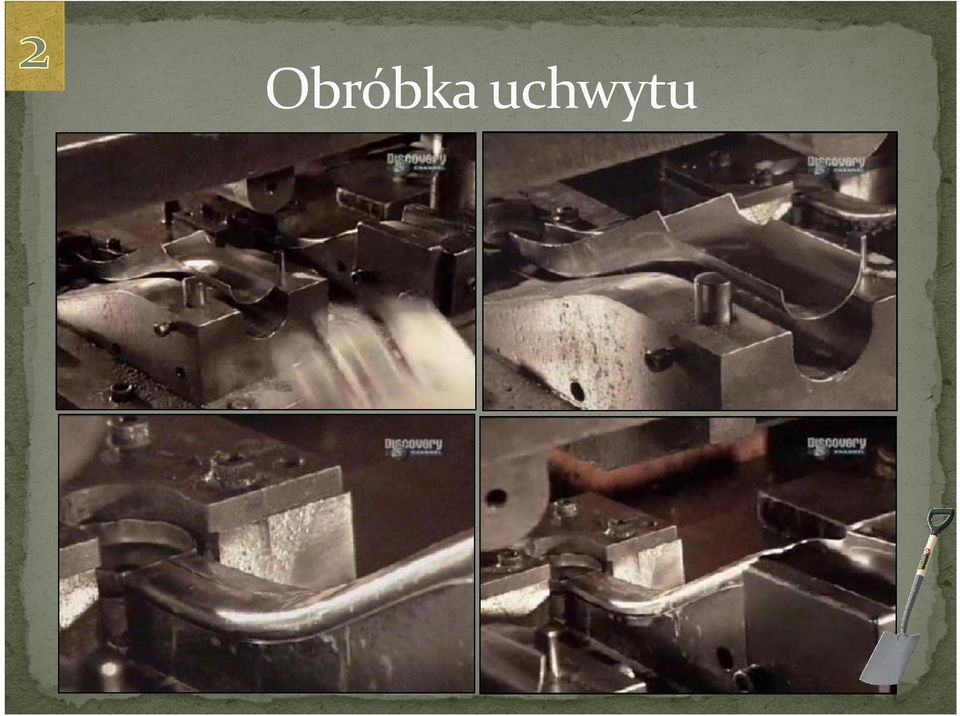

19 Do wykonania boków uchwytu potrzebne są dwa przycięte kawałki blachy,które następnie wygina się w odpowiedni kształt na specjalnej prasie w dwóch etapach.

20

21 Prasa hydrauliczna pracuje wykorzystując prawo Pascala, które mówi, że ciśnienie wywierane na ciecz i gaz rozchodzi się równomierniewewszystkichkierunkach.

22 Podstawowymi elementami prasy hydraulicznej są naczynia cylindryczne o różnych przekrojach (średnicach), połączone ze sobą rurą. Naczynia te zamknięte są od góry szczelnie dopasowanymi tłokami i wypełnione olejem lub sprężonym powietrzem.

23 Ciśnienie wywierane przez jeden tłok przenoszone jest przez ciecz lub gaz na drugi tłok. Zrówności ciśnień pod tłokami oraz przy założeniu że powierzchnia tłoka wyjściowego jest większa od wejściowego, wynika, że na tłok owiększym polu powierzchni działa siła owiększej wartości. Prasa hydrauliczna to urządzenie służce do działania na przedmiotsiłą większą odprzyłożonejdoukładu.

24

25 Łuk elektryczny (długa ciągła iskra, powstająca w wyniku spięcia elektrycznego) zespala dwa kawałki blachy razem, proces ten nazywa się zgrzewaniem oporowym.

26

27 Zgrzewanie oporowe to proces w którym trwałe połączeniemiędzy ściśledociśniętymi przedmiotami otrzymuje się na całej powierzchni styku dzięki nagrzaniu oporowemu tegoobszaru przepływającym prądem elektrycznym, a następnie odkształceniu plastycznemu po osiągnięciu odpowiedniej temperaturyzgrzewania. Obszar zgrzewania nagrzewamy do uplastycznienia lub do temperatur wyższych od temperatur topnienia.

28 Jest to najbardziej znana metoda zgrzewania oporowego. Głównie jest przeznaczona do spajania arkuszy blach. Spoinę tworzy jedna lub więcej zgrzein, a elementy są zazwyczaj łączone na zakładkę. Zzasady stosuje się elektrody punktowe o odpowiedniodobranej średnicy.

29 Przez boki uchwytu i drewnianą wkładkę przetykasię nit izagniatacałyelement.

30

31

32 Maszyna (prasa) wycina blachy z których zostaną wykonaneostrzanarzędzia.

33 Ramię robota ładuje wycięte blachy do pieca. Po zaledwie 4min. blacha rozgrzewa się do prawie 1000 o C-wtej temperaturze stal staje się plastyczna.

34

35 Pracownicy pojedynczo kształtują ostrza mają tylko kilka sekund na wykonanie tej operacji zanim stal ostygnie. Pierwsza prasa formuje kształt narzędzia oraz część gniazda, następnie druga prasa zamyka gniazdo.

36

37

38 Pracownicy szybkozanurzają ostrza wletniej wodzie aby zahartować stal. Teraz jest ona bardzo twarda i krucha. Ostrza muszą zostać odpuszczone poprzez wygrzewanie w piecu przez 15 min. ten proces zmienia strukturę wewnętrzną stali iprzywraca jej wytrzymałość.

39 Po oczyszczeniu i pomalowaniu metalowego uchwytu, pracownik obsadzawnimkij izabezpiecza gwoździami.

40 Na drugim końcu przytwierdza się ostrze, które wcześniej pokryto zabezpieczeniem antykorozyjnym po wywierceniu otworu na wylot przez stal i drewniany kij zakłada się nit lub wbija gwóźdź, aby połączyć obaelementy.

41 Narzędzie ogrodnicze jest już gotowe do ciężkiej pracy.

42 1. Najbardziej znana metoda zgrzewania oporowego to zgrzewanie hydrauliczna pracuje wykorzystując prawo Pascala. 3. Materiał na rękojeść szpadla. 4. Metalowy element konstrukcyjny do łączenia np. fragmentów blach. 5. Podnosi twardość i wytrzymałość stali. 6. Obrabiarka przeznaczona do obróbki skrawaniem to W nim rozgrzewana jest blacha PU N KT O WE 2 PR A S A J E S I O N 4 NI T HA R T OWA N I E 6 TO KA R K A 7 T Y S I Ą C 8 P I E C

43 Dziękuję za uwagę...
