1 Przedsiębiorstwo Produkcyjno-Handlowo-Usługowe OPAK-MET Stanisław Barański ul. Marcinkowskiego 110, Inowrocław Projekt Nr RPKP /14 lp. Nazwa/Kategoria Specyfikacja sprzętu/ Zakres/rodzaj planowanych do wykonania prac 1. Stacja transformatorowa kontenerowa 1 szt. Budowa kontenerowej stacji transformatorowej wraz z linią kablową: Termin składania ofert 1.Stacja transformatorowa: - budynek prefabrykowany miejskiej stacji transformatorowej - ustawienie transformatorów lub dławików dla napięć do 30 kv - podłączenie przewodów do transformatorów lub dławików dla napięć do 30 kv - montaż głowic kablowych - montaż uziomów lub przewodów uziemiających w gruncie - mechaniczne pogrążanie uziomów pionowych prętowych w gruncie Zasilanie stacji - kopanie rowów dla kabli w gruncie - ręczne układanie kabli jednożyłowych - nasypanie warstwy piasku na dnie rowu kablowego - zasypywanie rowów dla kabli w gruncie

Budowa kontenerowej stacji transformatorowej wraz z linią kablową: Termin składania ofert 1.

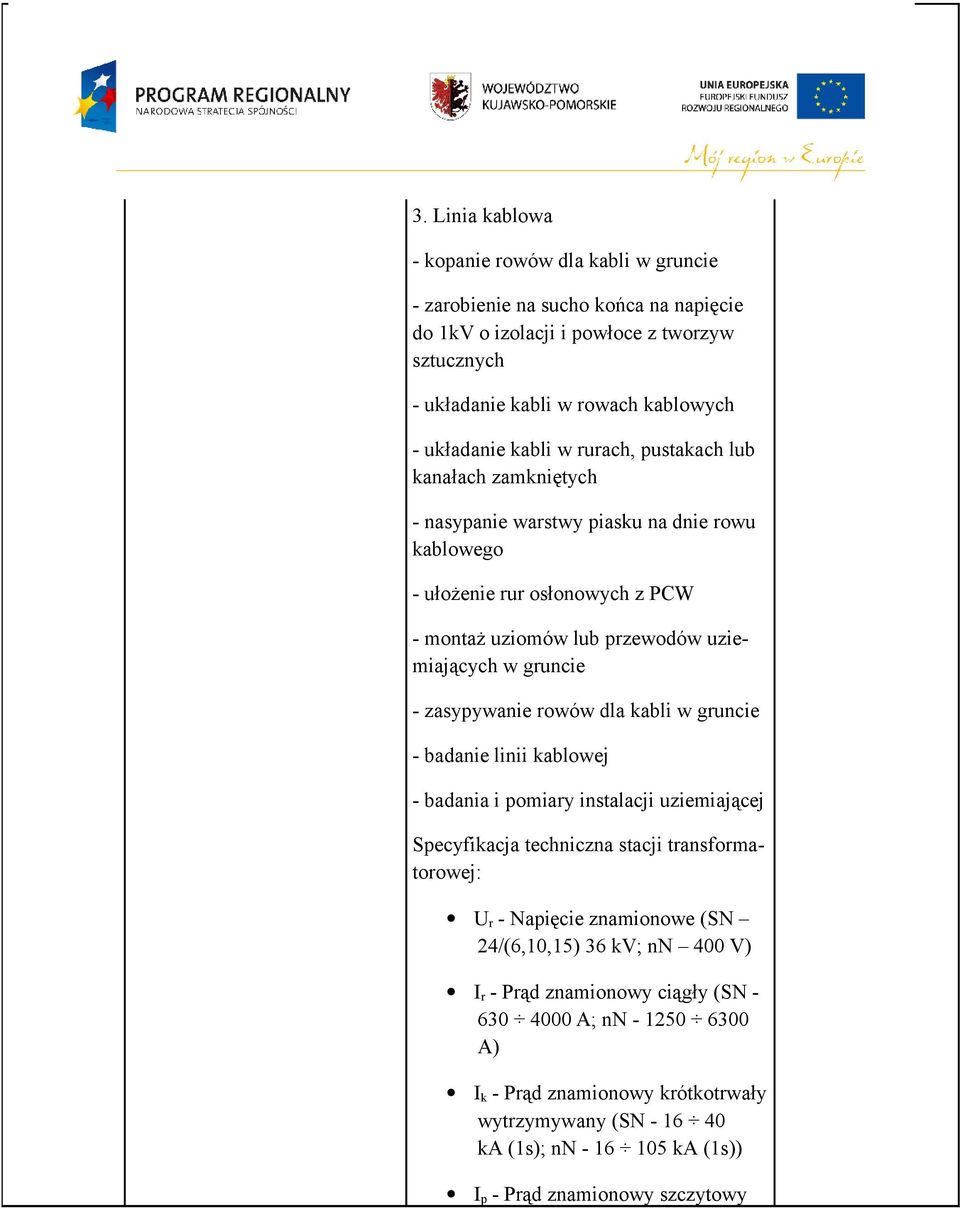

2 3. Linia kablowa - kopanie rowów dla kabli w gruncie - zarobienie na sucho końca na napięcie do 1kV o izolacji i powłoce z tworzyw sztucznych - układanie kabli w rowach kablowych - układanie kabli w rurach, pustakach lub kanałach zamkniętych - nasypanie warstwy piasku na dnie rowu kablowego - ułożenie rur osłonowych z PCW - montaż uziomów lub przewodów uziemiających w gruncie - zasypywanie rowów dla kabli w gruncie - badanie linii kablowej - badania i pomiary instalacji uziemiającej Specyfikacja techniczna stacji transformatorowej: U r - Napięcie znamionowe (SN 24/(6,10,15) 36 kv; nn 400 V) I r - Prąd znamionowy ciągły (SN A; nn A) I k - Prąd znamionowy krótkotrwały wytrzymywany (SN ka (1s); nn ka (1s)) I p - Prąd znamionowy szczytowy

zasypywanie rowów dla kabli w gruncie - badanie linii kablowej - badania i pomiary instalacji uziemiającej Specyfikacja techniczna stacji transformatorowej: U r - Napięcie znamionowe (SN

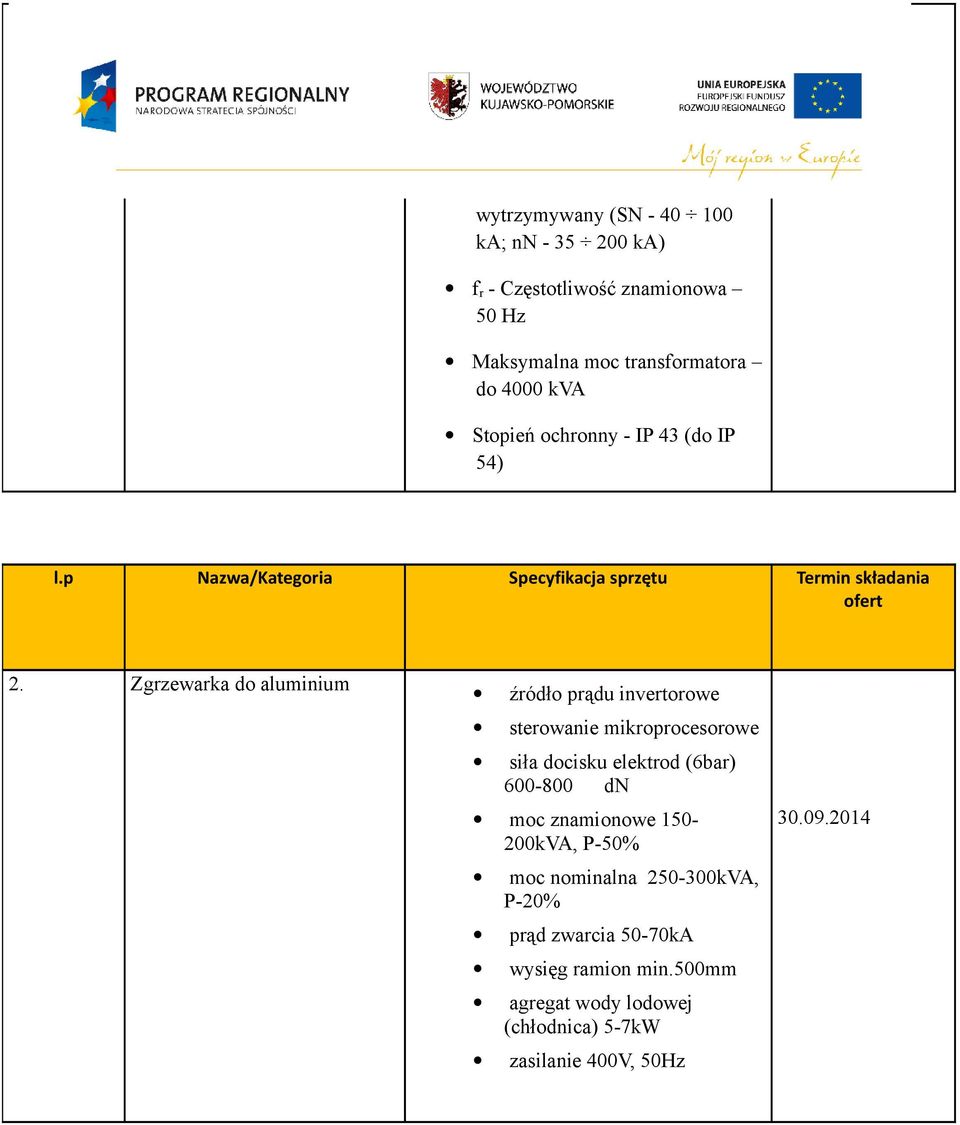

3 wytrzymywany (SN ka; nn ka) f r - Częstotliwość znamionowa 50 Hz Maksymalna moc transformatora do 4000 kva Stopień ochronny - IP 43 (do IP 54) l.p Nazwa/Kategoria Specyfikacja sprzętu Termin składania ofert 2. Zgrzewarka do aluminium źródło prądu invertorowe sterowanie mikroprocesorowe siła docisku elektrod (6bar) dn moc znamionowe kVA, P-50% moc nominalna kVA, P-20% prąd zwarcia 50-70kA wysięg ramion min.500mm agregat wody lodowej (chłodnica) 5-7kW zasilanie 400V, 50Hz

Zgrzewarka do aluminium źródło prądu invertorowe sterowanie mikroprocesorowe siła docisku elektrod (6bar) 600-800 dn moc znamionowe

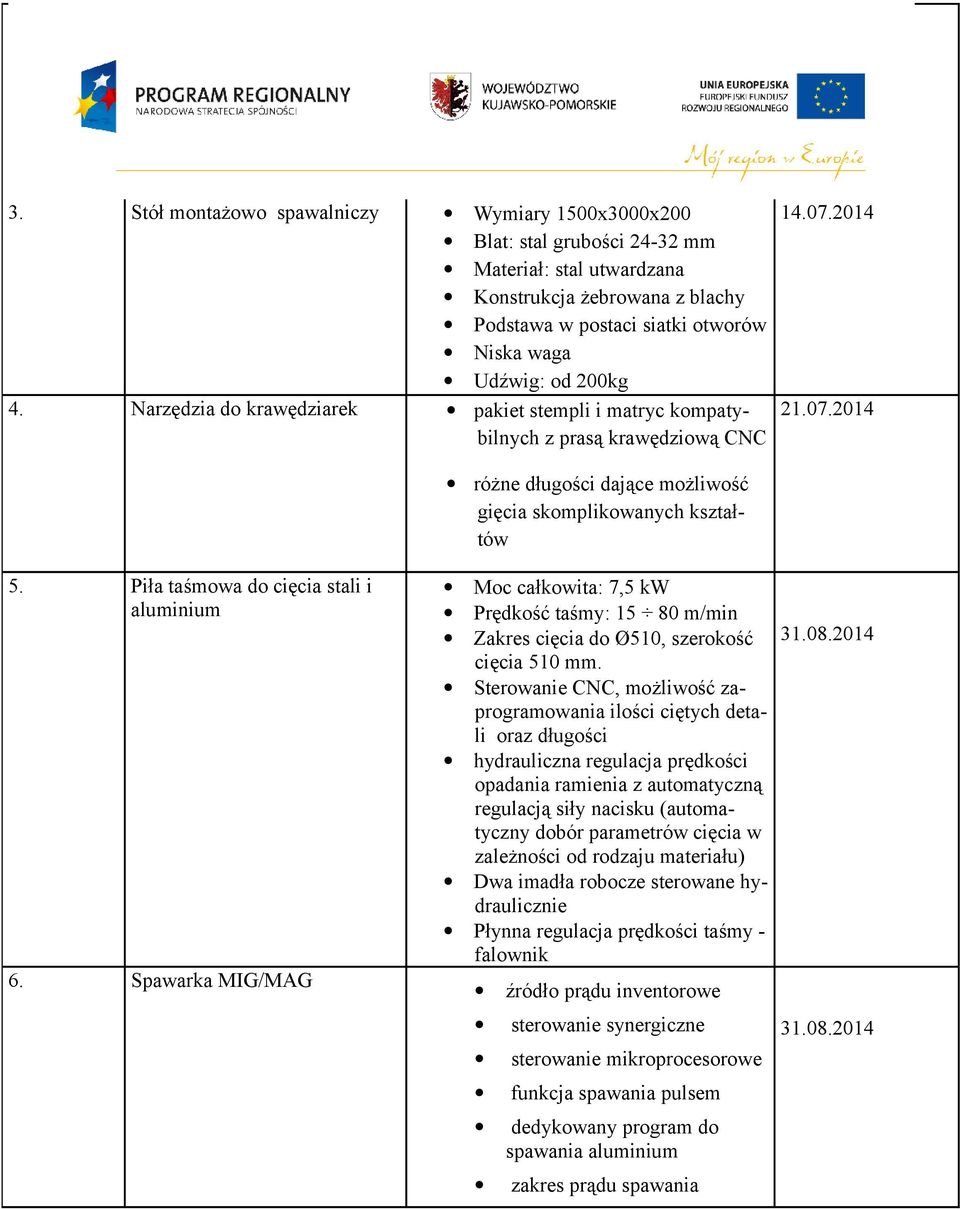

4 3. Stół montażowo spawalniczy Wymiary 1500x3000x200 Blat: stal grubości mm Materiał: stal utwardzana Konstrukcja żebrowana z blachy Podstawa w postaci siatki otworów Niska waga Udźwig: od 200kg 4. Narzędzia do krawędziarek pakiet stempli i matryc kompatybilnych z prasą krawędziową CNC różne długości dające możliwość gięcia skomplikowanych kształtów 5. Piła taśmowa do cięcia stali i aluminium 6. Spawarka MIG/MAG Moc całkowita: 7,5 kw Prędkość taśmy: m/min Zakres cięcia do Ø510, szerokość cięcia 510 mm. Sterowanie CNC, możliwość zaprogramowania ilości ciętych detali oraz długości hydrauliczna regulacja prędkości opadania ramienia z automatyczną regulacją siły nacisku (automatyczny dobór parametrów cięcia w zależności od rodzaju materiału) Dwa imadła robocze sterowane hydraulicznie Płynna regulacja prędkości taśmy - falownik źródło prądu inventorowe sterowanie synergiczne sterowanie mikroprocesorowe funkcja spawania pulsem dedykowany program do spawania aluminium zakres prądu spawania

Piła taśmowa do cięcia stali i aluminium 6. Spawarka MIG/MAG Moc całkowita: 7,5 kw Prędkość taśmy: 15 80 m/min Zakres cięcia do Ø510, szerokość cięcia 510 mm.

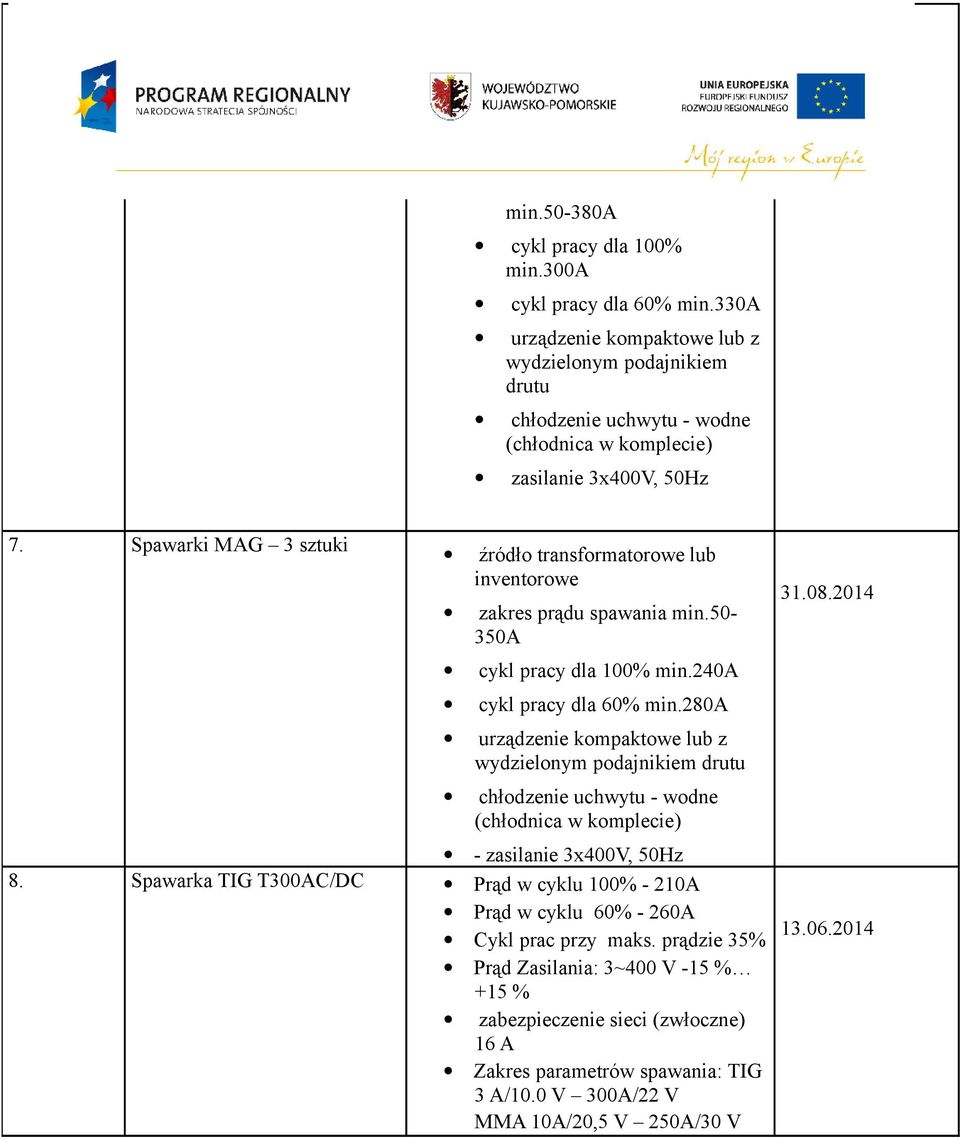

5 min a cykl pracy dla 100% min.300a cykl pracy dla 60% min.330a urządzenie kompaktowe lub z wydzielonym podajnikiem drutu chłodzenie uchwytu - wodne (chłodnica w komplecie) zasilanie 3x400V, 50Hz 7. Spawarki MAG 3 sztuki źródło transformatorowe lub inventorowe zakres prądu spawania min a cykl pracy dla 100% min.240a cykl pracy dla 60% min.280a urządzenie kompaktowe lub z wydzielonym podajnikiem drutu chłodzenie uchwytu - wodne (chłodnica w komplecie) - zasilanie 3x400V, 50Hz 8. Spawarka TIG T300AC/DC Prąd w cyklu 100% - 210A Prąd w cyklu 60% - 260A Cykl prac przy maks. prądzie 35% Prąd Zasilania: 3~400 V -15 % +15 % zabezpieczenie sieci (zwłoczne) 16 A Zakres parametrów spawania: TIG 3 A/10.0 V 300A/22 V MMA 10A/20,5 V 250A/30 V

Spawarki MAG 3 sztuki źródło transformatorowe lub inventorowe zakres prądu spawania min.50-350a cykl pracy dla 100% min.240a cykl pracy dla 60% min.

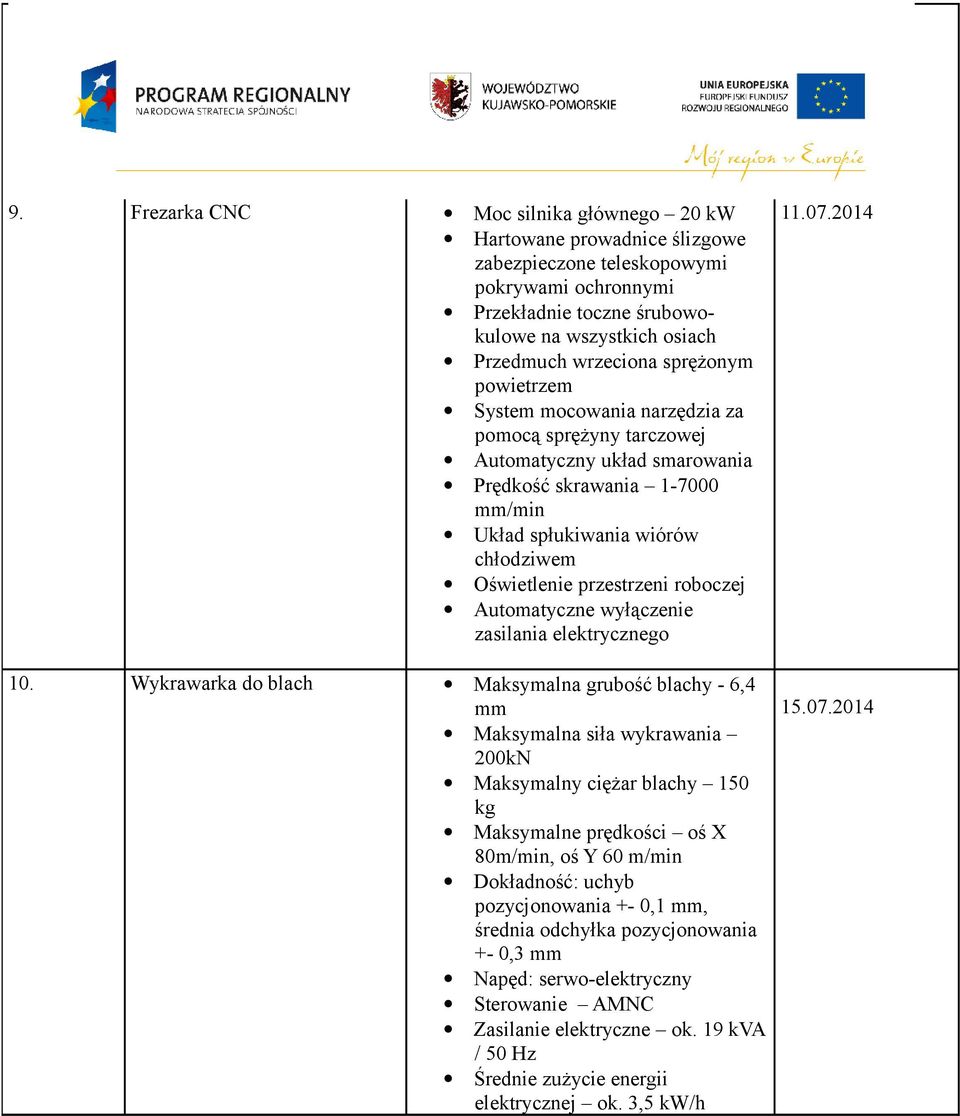

6 9. Frezarka CNC Moc silnika głównego 20 kw Hartowane prowadnice ślizgowe zabezpieczone teleskopowymi pokrywami ochronnymi Przekładnie toczne śrubowokulowe na wszystkich osiach Przedmuch wrzeciona sprężonym powietrzem System mocowania narzędzia za pomocą sprężyny tarczowej Automatyczny układ smarowania Prędkość skrawania mm/min Układ spłukiwania wiórów chłodziwem Oświetlenie przestrzeni roboczej Automatyczne wyłączenie zasilania elektrycznego 10. Wykrawarka do blach Maksymalna grubość blachy - 6,4 mm Maksymalna siła wykrawania 200kN Maksymalny ciężar blachy 150 kg Maksymalne prędkości oś X 80m/min, oś Y 60 m/min Dokładność: uchyb pozycjonowania +- 0,1 mm, średnia odchyłka pozycjonowania +- 0,3 mm Napęd: serwo-elektryczny Sterowanie AMNC Zasilanie elektryczne ok. 19 kva / 50 Hz Średnie zużycie energii elektrycznej ok. 3,5 kw/h

roboczej Automatyczne wyłączenie zasilania elektrycznego 10.

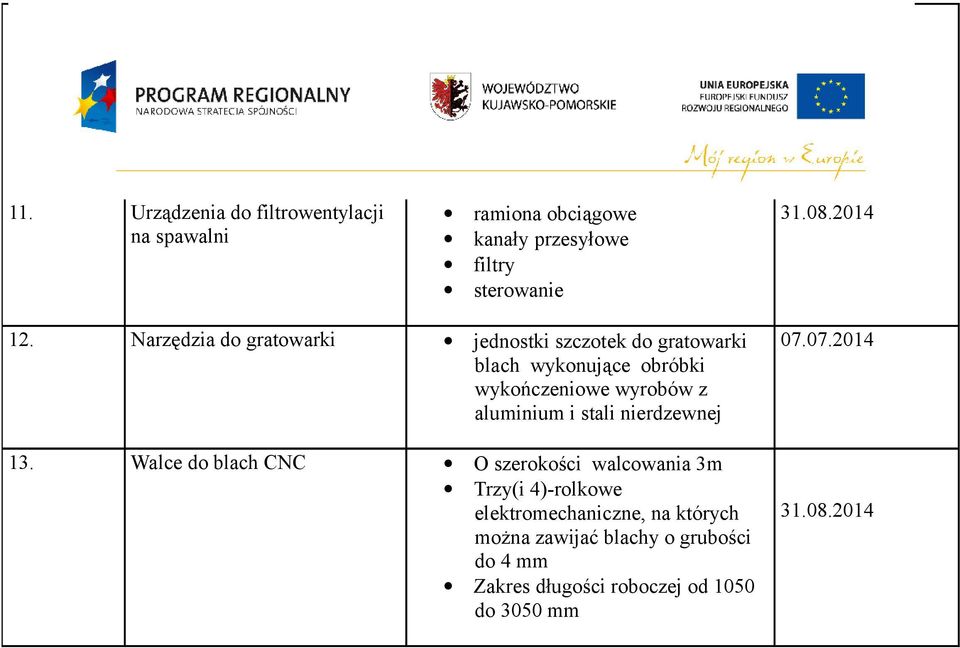

7 11. Urządzenia do filtrowentylacji na spawalni ramiona obciągowe kanały przesyłowe filtry sterowanie 12. Narzędzia do gratowarki jednostki szczotek do gratowarki blach wykonujące obróbki wykończeniowe wyrobów z aluminium i stali nierdzewnej 13. Walce do blach CNC O szerokości walcowania 3m Trzy(i 4)-rolkowe elektromechaniczne, na których można zawijać blachy o grubości do 4 mm Zakres długości roboczej od 1050 do 3050 mm
