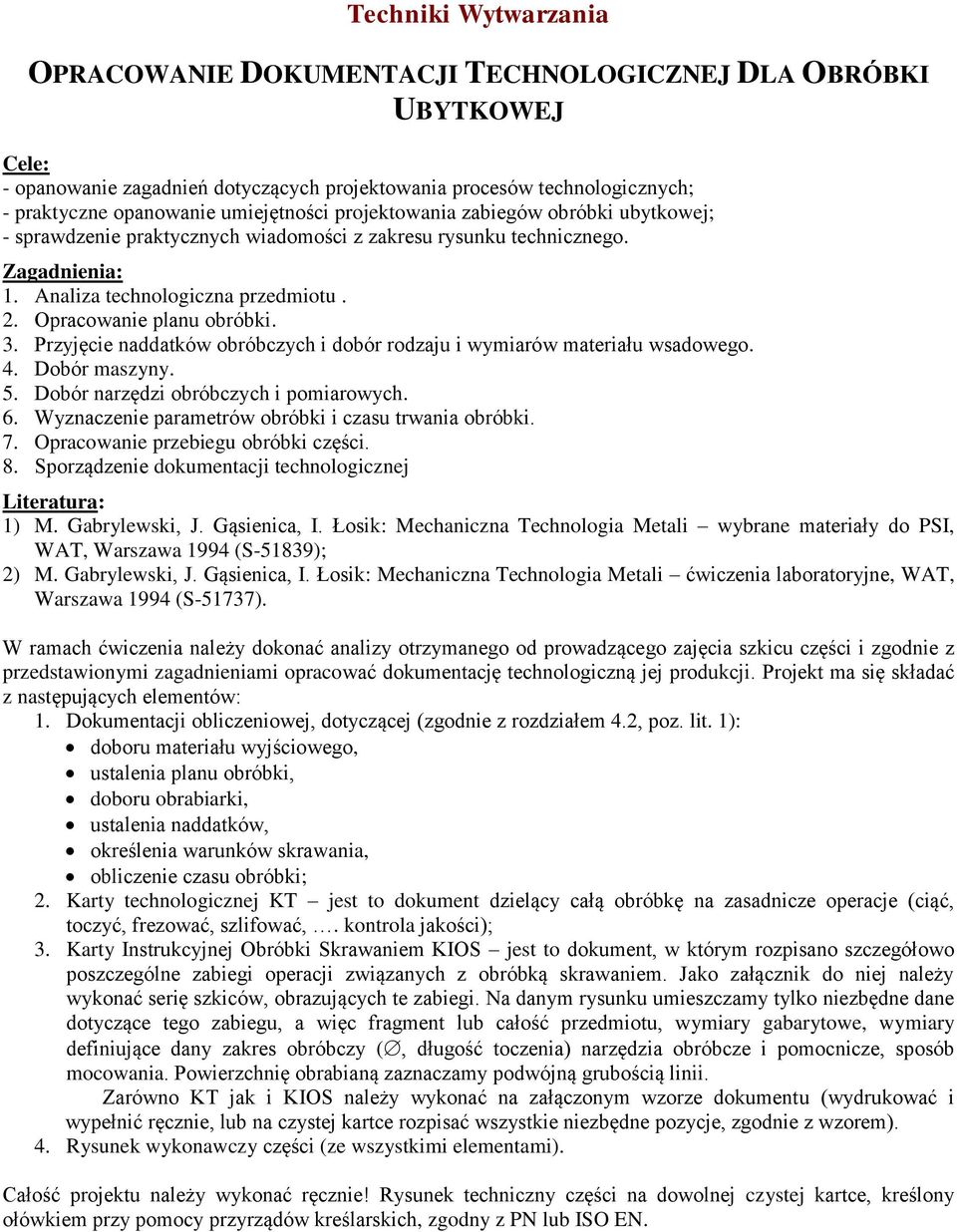

1 Techniki Wytwarzania OPRACOWANIE DOKUMENTACJI TECHNOLOGICZNEJ DLA OBRÓBKI UBYTKOWEJ Cele: - opanowanie zagadnień dotyczących projektowania procesów technologicznych; - praktyczne opanowanie umiejętności projektowania zabiegów obróbki ubytkowej; - sprawdzenie praktycznych wiadomości z zakresu rysunku technicznego. Zagadnienia: 1. Analiza technologiczna przedmiotu. 2. Opracowanie planu obróbki. 3. Przyjęcie naddatków obróbczych i dobór rodzaju i wymiarów materiału wsadowego. 4. Dobór maszyny. 5. Dobór narzędzi obróbczych i pomiarowych. 6. Wyznaczenie parametrów obróbki i czasu trwania obróbki. 7. Opracowanie przebiegu obróbki części. 8. Sporządzenie dokumentacji technologicznej Literatura: 1) M. Gabrylewski, J. Gąsienica, I. Łosik: Mechaniczna Technologia Metali wybrane materiały do PSI, WAT, Warszawa 1994 (S-51839); 2) M. Gabrylewski, J. Gąsienica, I. Łosik: Mechaniczna Technologia Metali ćwiczenia laboratoryjne, WAT, Warszawa 1994 (S-51737). W ramach ćwiczenia należy dokonać analizy otrzymanego od prowadzącego zajęcia szkicu części i zgodnie z przedstawionymi zagadnieniami opracować dokumentację technologiczną jej produkcji. Projekt ma się składać z następujących elementów: 1. Dokumentacji obliczeniowej, dotyczącej (zgodnie z rozdziałem 4.2, poz. lit. 1): doboru materiału wyjściowego, ustalenia planu obróbki, doboru obrabiarki, ustalenia naddatków, określenia warunków skrawania, obliczenie czasu obróbki; 2. Karty technologicznej KT jest to dokument dzielący całą obróbkę na zasadnicze operacje (ciąć, toczyć, frezować, szlifować,. kontrola jakości); 3. Karty Instrukcyjnej Obróbki Skrawaniem KIOS jest to dokument, w którym rozpisano szczegółowo poszczególne zabiegi operacji związanych z obróbką skrawaniem. Jako załącznik do niej należy wykonać serię szkiców, obrazujących te zabiegi. Na danym rysunku umieszczamy tylko niezbędne dane dotyczące tego zabiegu, a więc fragment lub całość przedmiotu, wymiary gabarytowe, wymiary definiujące dany zakres obróbczy (, długość toczenia) narzędzia obróbcze i pomocnicze, sposób mocowania. Powierzchnię obrabianą zaznaczamy podwójną grubością linii. Zarówno KT jak i KIOS należy wykonać na załączonym wzorze dokumentu (wydrukować i wypełnić ręcznie, lub na czystej kartce rozpisać wszystkie niezbędne pozycje, zgodnie z wzorem). 4. Rysunek wykonawczy części (ze wszystkimi elementami). Całość projektu należy wykonać ręcznie! Rysunek techniczny części na dowolnej czystej kartce, kreślony ołówkiem przy pomocy przyrządów kreślarskich, zgodny z PN lub ISO EN.

Opracowanie planu obróbki. 3. Przyjęcie naddatków obróbczych i dobór rodzaju i wymiarów materiału wsadowego. 4. Dobór maszyny. 5. Dobór narzędzi obróbczych i pomiarowych. 6.

2 KARTA TECHNOLOGICZNA 1,Zakład 2. KT 3. numer dokumentu. 4. Symbol przedmiotu: 5. Nr rysunku: 6, Nazwa przedmiotu: 7. Szt/serię 1 8, Dog 9. MD 10. Symbol indeksowy 11, JM 12. Norma 13, Ilość zadań 14 15, Samb. mog. 16, Nr karty 17. Wazna do 18. Nazwa przedmiotu Materiał wejsciwy, przygotówka, Nr. op MW 28.Symb. skra 29. B 30. Ww 31. Sp 32, K 33, 34. D 37. tpz 36, tj 37,Tzad. 38, 39, 40. Treść operacji 43, Nr inst Pomoce Opracował 48. Sprawdził 49. Zatwierdził 50. Wazn. dok. od

Materiał wejsciwy, przygotówka, 22. 23. 24. 25. 26. Nr. op. 1 27.MW 28.Symb. skra 29. B 30. Ww 31. Sp 32, K 33, 34. D 37.

3 KARTA INSTRUKCYJNA OBRÓBKI SKRAWANIEM 1. Nr KT Zakład 4. KIOS 5. Nr dok. 6. Symbol przedmiotu 7. Nr rysunku 8. Nazwa przedmiotu 9. Str./stron 10. Nr op. 11. Symb. Stan. 12. Szt. obr. 13. Chłodziwo 14 Uchwyty i przyrządy 15. Dokumenty uzupełniające 16. Treść operacji: 31. Opracował 32. Sprawdził 33. Zatwierdził 34. Ważny dok. od

Symb. Stan. 12. Szt. obr. 13. Chłodziwo 14 Uchwyty i przyrządy 15.

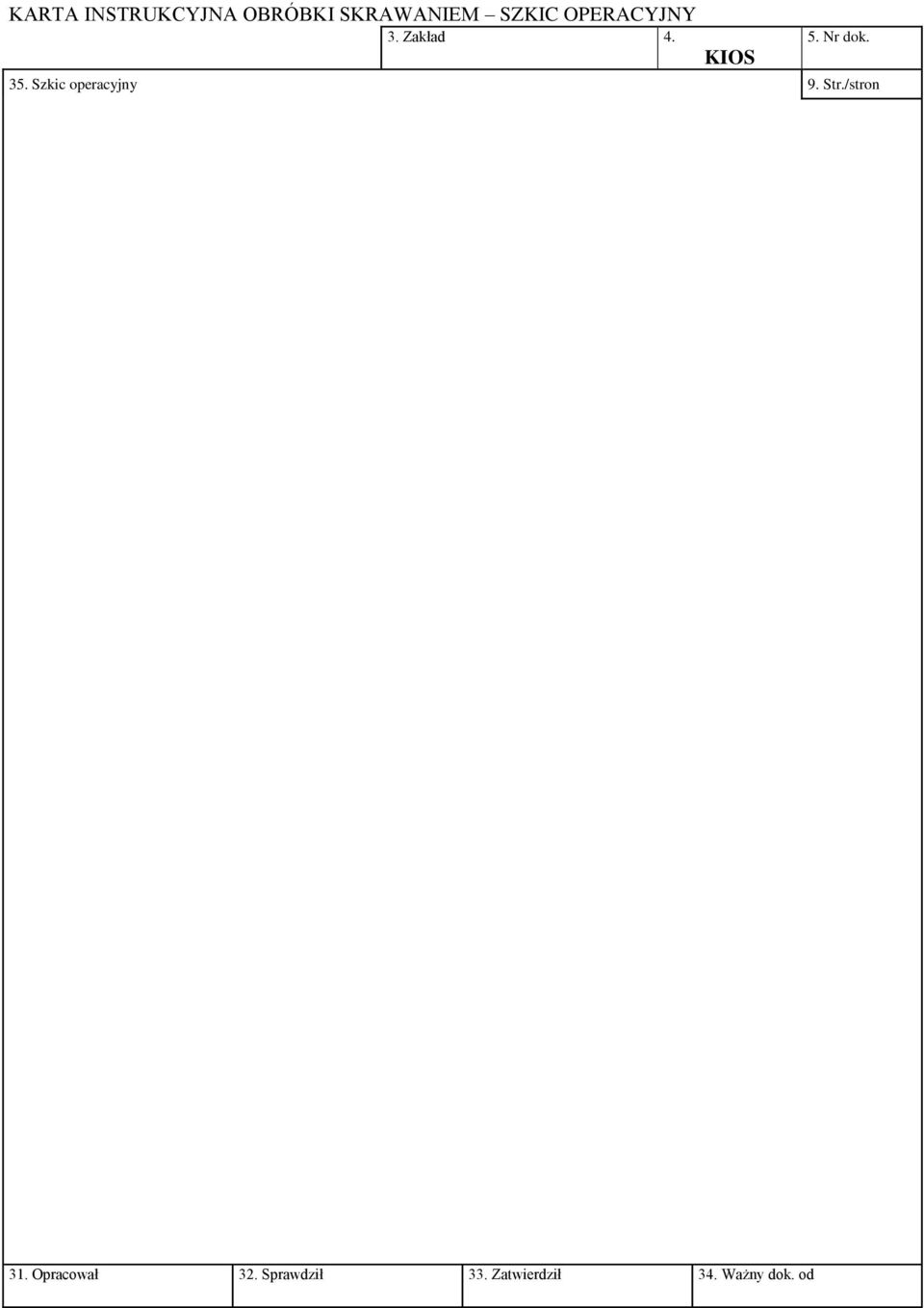

4 KARTA INSTRUKCYJNA OBRÓBKI SKRAWANIEM SZKIC OPERACYJNY 3. Zakład 4. KIOS 5. Nr dok. 35. Szkic operacyjny 9. Str./stron 31. Opracował 32. Sprawdził 33. Zatwierdził 34. Ważny dok. od

5 Karta instrukcyjna wg PN-91/M Opis poszczególnych pozycji Lp. Nazwa informacji Opis Maksymalna liczba znaków 1. Nr KT Numer karty technologicznej, w której jest zawarta dana operacyjna Zakład Nazwa, skrót, znak firmy lub inny identyfikator zakładu KIOS Karta Instrukcyjna Obróbki Skrawaniem 5. Nr dok. Numer dokumentu (PN-87/M p. 2.2) Symbol przedmiotu Symbol przedmiotu (PN-87/M p. 2.2) Nr rysunku Nr rysunku wykonawczego (PN-87/M p. 2.2) Nazwa przedmiotu Nazwa przedmiotu (PN-87/M p. 2.2) Str./stronę Strona/stron informacja określająca numer kolejnej strony i ogólną liczbę stron (łącznie ze szkicami operacyjnymi) Nr op. Numer operacji (PN-87/M p. 2.2) Symb. stan. Symbol stanowiska (PN-87/M p. 2.2) Szt. obr. Liczba jednocześnie obrabianych przedmiotów Chłodziwo Chłodziwo nazwa lub oznaczenie Uchwyty i przyrządy Wyszczególnienie oznaczeń uchwytów i przyrządów Dok. uzupełniające Oznaczenia literowe i numery dokumentów uzupełniających kartę instrukcyjną, zawierającą dodatkowe informacje niezbędne do 45 wykonania operacji 16. Treść operacji Treść operacji (PN-87/M p. 2.2) Nr zab. Numer kolejnych zabiegów w ramach jednej operacji i Liczba przejść niezbędnych do wykonania zabiegu a p Głębokość skrawania w jednym przejściu f Przesunięcie narzędzia na 1 obrót przedmiotu pracy (mm) v c Droga jaką w jednostce czasu w ruchu względnym przebywa krawędź skrawająca w odniesieniu do przedmiotu obrabianego (m/min) n Szybkość obrotowa przedmiotu obrabianego wyrażona liczbą obrotów w jednostce czasu (1/min) Treść zabiegu Opis zabiegu określający szczegółowo zadania do wykonania ma stanowisku roboczym; treść powinna zaczynać się od bezokolicznika Narzędzia skrawające Wyszczególnienie oznaczeń narzędzi skrawających Narzędzia pomiarowe Wyszczególnienie oznaczeń narzędzi pomiarowych Opracował Opracował (PN-87/M p. 2.2) 32. Sprawdził Sprawdził (PN-87/M p. 2.2) 33. Zatwierdził Zatwierdził (PN-87/M p. 2.2) 34. Ważn. dok. od. Określa termin obowiązywania karty instrukcyjnej np. od daty, numeru zlecenia, numeru wyrobu 35. Szkic operacyjny Integralna część karty instrukcyjnej obróbki skrawaniem, zawiera graficzne przedstawienie obróbki (wraz z wymiarami oraz tolerancjami kształtu i położenia) oraz sposób ustalenia i mocowania obrabianego przedmiotu

Symbol przedmiotu Symbol przedmiotu (PN-87/M-01165 p. 2.2) 18 7. Nr rysunku Nr rysunku wykonawczego (PN-87/M-01165 p. 2.2) 18 8. Nazwa przedmiotu Nazwa przedmiotu (PN-87/M-01165 p. 2.2) 30 9. Str.
