1 Zastosowania specjalne - uszczelnienia łączone Jeśli stosowane będą płyty z kamienia naturalnego (marmur, granit), wówczas konieczny jest większy zakres regulacji kratek. W tym celu KESSEL oferuje łącznik z kołnierzem do uszczelnień klejonych, który jest umieszczany jako element uszczelnienia łączonego i może być łączony ze zwykłymi nasadkami. Łącznik z kołnierzem do uszczelnień klejonych do wykonywania uszczelnień alternatywnych (uszczelnienia łączone), z ramką przesuwaną do dopasowania do fug płytek. System 00 nr art System nr art Możliwość łączenia ze wszystkimi nasadkami KESSEL System 00/ W info 9

2 Przykład zabudowy Prysznicowy odpływ liniowy z uszczelnieniem płynną masą izolacyjną Do stosowania w pomieszczeniach mokrych, gdzie nie występuje wnikająca woda gruntowa, w budownictwie mieszkaniowym (np. łazienka, prysznic, kuchnia). Producenci artykułów budowlano-chemicznych otrzymują dzięki specjalnym materiałom uszczelniającym, nadającym się do smarowania i szpachlowania, pewną i oszczędną alternatywę dla uszczelnień poniżej jastrychów. Te materiały uszczelniające (np. PCI, Schomburg, Deitermann) tworzą elastyczne uszczelnienie i są tym samym wodoszczelne oraz wypełniają rysy. l/min Wpust podłogowy (korpus) należy podłączyć do przewodu dopływowego i odpływowego. Nasadkę wpustu prysznicowego LINEARIS nałożyć na korpus i wyrównać za pomocą nóżek montażowych do wysokości gotowej podłogi. Ułożyć izolację cieplną i akustyczną. Nałożyć jastrych do wysokości kołnierza. Następnie wykonać uszczelnienie płynną masą izolacyjną i ułożyć płytki. Maksymalna grubość płytek wynosić może 0 mm. W przypadku płytek >0 mm uszczelnienie należy wykonać za pomocą kołnierza (nr art. 0) mocowanego na korpusie. - uszczelnienie płynną masą izolacyjną i poprzez kołnierz wpustu prysznicowego Warstwa oddzielająca a Oddzielenie prysznica Odpływ liniowy Płytki Dopływ Izolacja Paroizolacja b Rys. przedstawia nr art c Jastrych Beton surowy Kołnierz Odpływ prysznicowy LINEARIS Korpus Der Superflache Syfon W celu zapewnienia optymalnego odpływu należy przewidzieć obustronny spadek. O wystarczającym spadku możemy mówić wtedy, gdy w przypadku standardowej słuchawki prysznicowej ( l / min.) zachowany jest przeciwspadek poza kabiną wynoszący min. 0 mm. Alternatywnie można również zastosować próg poza kabiną. Przekrój A-A a Masa uszczelniająca Jastrych Ścianka prysznica Odpływ liniowy Płytki Warstwa rozdzielająca Masa wyrównawcza Klej do płytek Izolacja b Masa uszczelniająca Ścianka prysznica Odpływ liniowy Płytki Masa wyrównawcza Klej do płytek Jastrych Warstwa rozdzielająca Izolacja W info 0

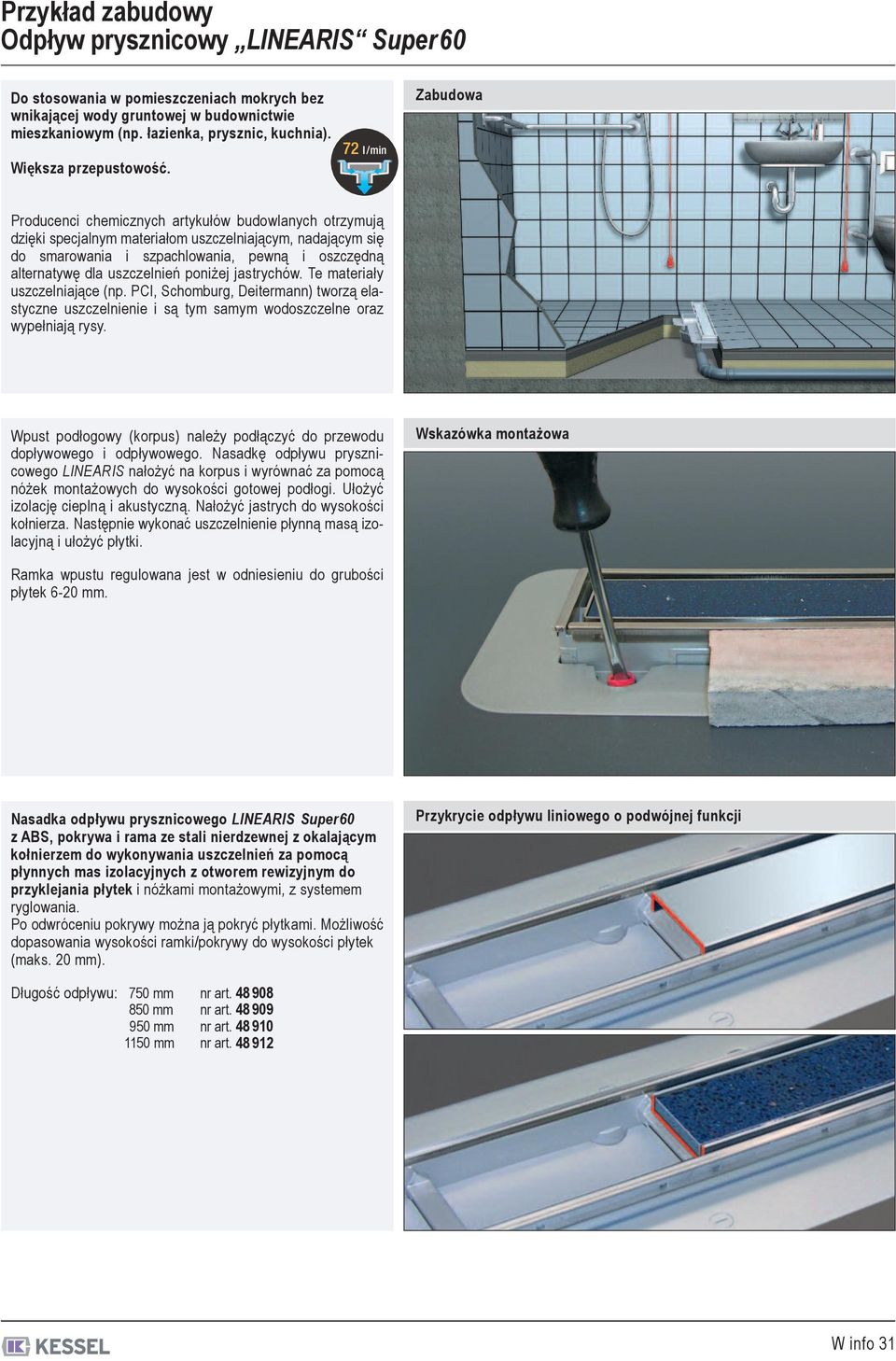

3 Przykład zabudowy Odpływ prysznicowy LINEARIS Super60 Do stosowania w pomieszczeniach mokrych bez wnikającej wody gruntowej w budownictwie mieszkaniowym (np. łazienka, prysznic, kuchnia). Większa przepustowość. 7 l /min Producenci chemicznych artykułów budowlanych otrzymują dzięki specjalnym materiałom uszczelniającym, nadającym się do smarowania i szpachlowania, pewną i oszczędną alternatywę dla uszczelnień poniżej jastrychów. Te materiały uszczelniające (np. PCI, Schomburg, Deitermann) tworzą elastyczne uszczelnienie i są tym samym wodoszczelne oraz wypełniają rysy. Wpust podłogowy (korpus) należy podłączyć do przewodu dopływowego i odpływowego. Nasadkę odpływu prysznicowego LINEARIS nałożyć na korpus i wyrównać za pomocą nóżek montażowych do wysokości gotowej podłogi. Ułożyć izolację cieplną i akustyczną. Nałożyć jastrych do wysokości kołnierza. Następnie wykonać uszczelnienie płynną masą izolacyjną i ułożyć płytki. Wskazówka montażowa Ramka wpustu regulowana jest w odniesieniu do grubości płytek 6-0 mm. Nasadka odpływu prysznicowego LINEARIS Super60 z ABS, pokrywa i rama ze stali nierdzewnej z okalającym kołnierzem do wykonywania uszczelnień za pomocą płynnych mas izolacyjnych z otworem rewizyjnym do przyklejania płytek i nóżkami montażowymi, z systemem ryglowania. Po odwróceniu pokrywy można ją pokryć płytkami. Możliwość dopasowania wysokości ramki/pokrywy do wysokości płytek (maks. 0 mm). Przykrycie odpływu liniowego o podwójnej funkcji Długość odpływu: 70 mm nr art mm nr art mm nr art mm nr art. 8 9 W info

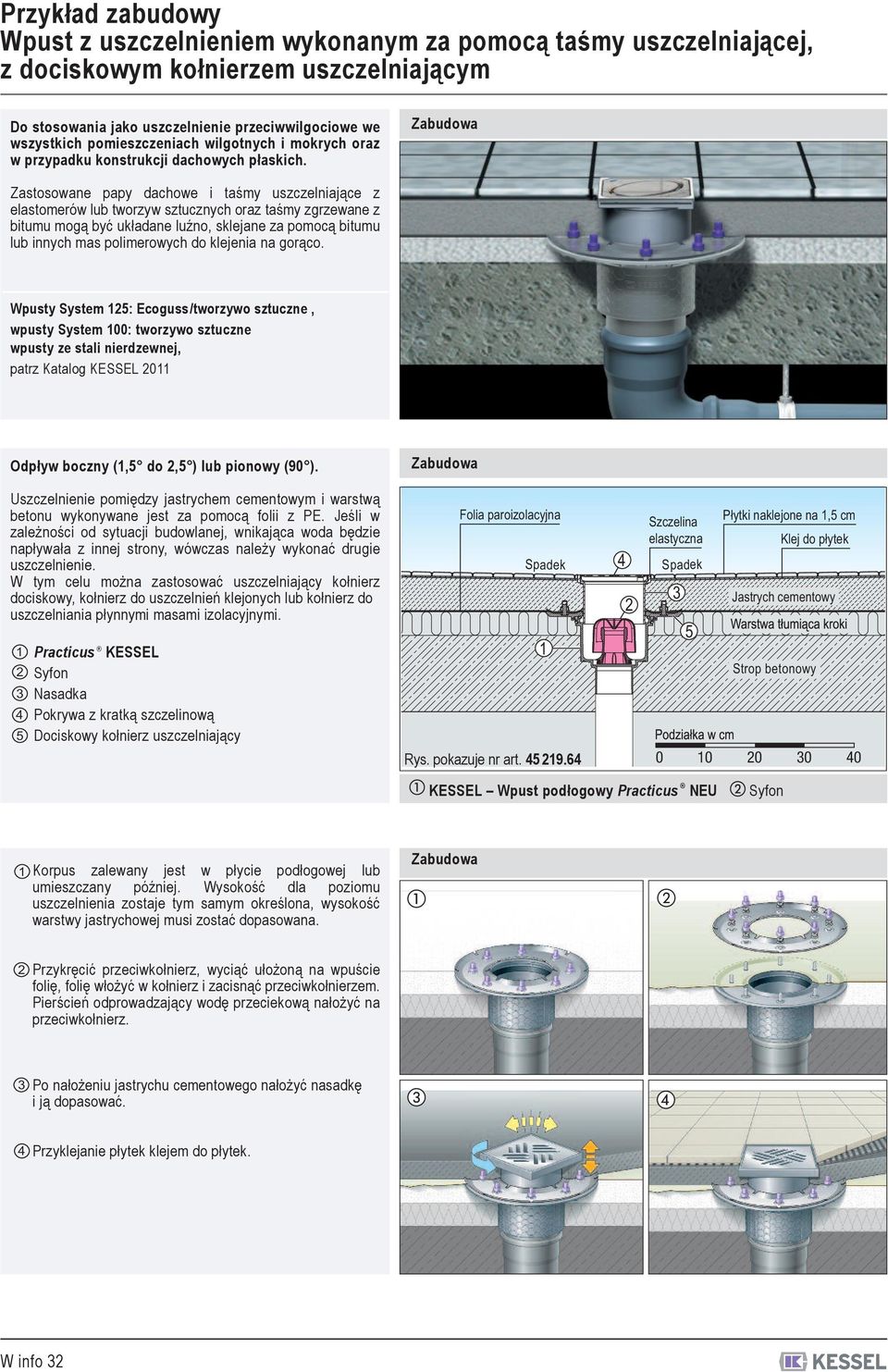

4 Przykład zabudowy Wpust z uszczelnieniem wykonanym za pomocą taśmy uszczelniającej, z dociskowym kołnierzem uszczelniającym Do stosowania jako uszczelnienie przeciwwilgociowe we wszystkich pomieszczeniach wilgotnych i mokrych oraz w przypadku konstrukcji dachowych płaskich. Zastosowane papy dachowe i taśmy uszczelniające z elastomerów lub tworzyw sztucznych oraz taśmy zgrzewane z bitumu mogą być układane luźno, sklejane za pomocą bitumu lub innych mas polimerowych do klejenia na gorąco. Wpusty System : Ecoguss/tworzywo sztuczne, wpusty System 00: tworzywo sztuczne wpusty ze stali nierdzewnej, patrz Katalog KESSEL 0 Odpływ boczny (, do, ) lub pionowy (90 ). Uszczelnienie pomiędzy jastrychem cementowym i warstwą betonu wykonywane jest za pomocą folii z PE. Jeśli w zależności od sytuacji budowlanej, wnikająca woda będzie napływała z innej strony, wówczas należy wykonać drugie uszczelnienie. W tym celu można zastosować uszczelniający kołnierz dociskowy, kołnierz do uszczelnień klejonych lub kołnierz do uszczelniania płynnymi masami izolacyjnymi. Practicus KESSEL Syfon Nasadka Pokrywa z kratką szczelinową Dociskowy kołnierz uszczelniający Folia paroizolacyjna Spadek Rys. pokazuje nr art. 9.6 Szczelina elastyczna Spadek Płytki naklejone na, cm Klej do płytek Jastrych cementowy Strop betonowy KESSEL Wpust podłogowy Practicus NEU Syfon Korpus zalewany jest w płycie podłogowej lub umieszczany później. Wysokość dla poziomu uszczelnienia zostaje tym samym określona, wysokość warstwy jastrychowej musi zostać dopasowana. a b Przykręcić przeciwkołnierz, wyciąć ułożoną na wpuście folię, folię włożyć w kołnierz i zacisnąć przeciwkołnierzem. Pierścień odprowadzający wodę przeciekową nałożyć na przeciwkołnierz. Po nałożeniu jastrychu cementowego nałożyć nasadkę i ją dopasować. c d Przyklejanie płytek klejem do płytek. W info

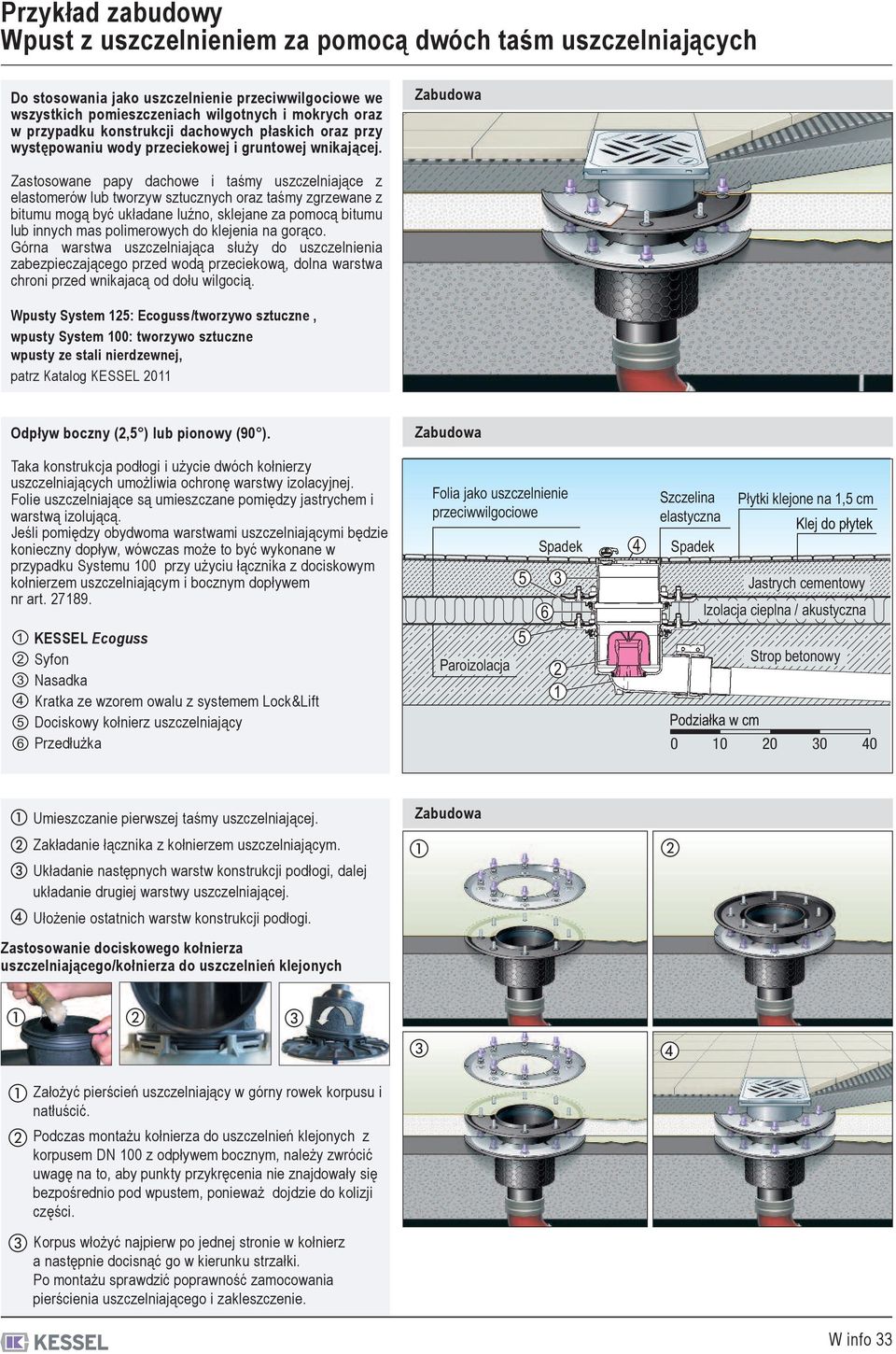

5 Przykład zabudowy Wpust z uszczelnieniem za pomocą dwóch taśm uszczelniających Do stosowania jako uszczelnienie przeciwwilgociowe we wszystkich pomieszczeniach wilgotnych i mokrych oraz w przypadku konstrukcji dachowych płaskich oraz przy występowaniu wody przeciekowej i gruntowej wnikającej. Zastosowane papy dachowe i taśmy uszczelniające z elastomerów lub tworzyw sztucznych oraz taśmy zgrzewane z bitumu mogą być układane luźno, sklejane za pomocą bitumu lub innych mas polimerowych do klejenia na gorąco. Górna warstwa uszczelniająca służy do uszczelnienia zabezpieczającego przed wodą przeciekową, dolna warstwa chroni przed wnikajacą od dołu wilgocią. Wpusty System : Ecoguss/tworzywo sztuczne, wpusty System 00: tworzywo sztuczne wpusty ze stali nierdzewnej, patrz Katalog KESSEL 0 Odpływ boczny (, ) lub pionowy (90 ). Taka konstrukcja podłogi i użycie dwóch kołnierzy uszczelniających umożliwia ochronę warstwy izolacyjnej. Folie uszczelniające są umieszczane pomiędzy jastrychem i warstwą izolującą. Jeśli pomiędzy obydwoma warstwami uszczelniającymi będzie konieczny dopływ, wówczas może to być wykonane w przypadku Systemu 00 przy użyciu łącznika z dociskowym kołnierzem uszczelniającym i bocznym dopływem nr art KESSEL Ecoguss Syfon Nasadka Kratka ze wzorem owalu z systemem Lock&Lift Dociskowy kołnierz uszczelniający Przedłużka Folia jako uszczelnienie przeciwwilgociowe Paroizolacja Spadek 6 Szczelina elastyczna Spadek Płytki klejone na, cm Jastrych cementowy Izolacja cieplna / akustyczna Strop betonowy Umieszczanie pierwszej taśmy uszczelniającej. Zakładanie łącznika z kołnierzem uszczelniającym. Układanie następnych warstw konstrukcji podłogi, dalej układanie drugiej warstwy uszczelniającej. a b Ułożenie ostatnich warstw konstrukcji podłogi. Zastosowanie dociskowego kołnierza uszczelniającego/kołnierza do uszczelnień klejonych a b c c d a Założyć pierścień uszczelniający w górny rowek korpusu i natłuścić. b Podczas montażu kołnierza do uszczelnień klejonych z korpusem DN 00 z odpływem bocznym, należy zwrócić uwagę na to, aby punkty przykręcenia nie znajdowały się bezpośrednio pod wpustem, ponieważ dojdzie do kolizji części. c Korpus włożyć najpierw po jednej stronie w kołnierz a następnie docisnąć go w kierunku strzałki. Po montażu sprawdzić poprawność zamocowania pierścienia uszczelniającego i zakleszczenie. W info

6 Przykłady zabudowy Wpusty Practicus i Ecoguss z uszczelnieniem w betonie wodoszczelnym w betonie wodoszczelnym Konstrukcje z betonu wodoszczelnego są konstrukcjami, które tworzone są bez dodatkowego uszczelnienia i ze względu na same cechy betonu i czynników konstrukcyjnych jak uszczelnienie szczelin i ograniczenie szerokości rys zapewniają barierę dla przenikania wody. Beton wodoszczelny należy do grupy uszczelnień sztywnych i spełnia rolę zarówno nośną jak i uszczelniającą. Płyta podłogowa i ścianki zewnętrzne wykonywane są jako zamknięta wanna betonowa o wysokiej odporności na wnikanie wody według DIN EN 06- i DIN 0-. Problematykę wykonywania budowli omawia dyrektywa Wodoszczelne budowle z betonu (WU-Richtlinie) Niemieckiej Komisji do Spraw Żelazobetonu (DAfStb). Opady Woda gruntowa / poziom pomierzony Przykład zabudowy - wpust do betonu wodoszczelnego z nasadką bez uszczelnienia Do stosowania wszędzie tam, gdzie korpusy wpustów muszą być uszczelniane przed wnikającą wodą gruntową i nasadka nie wymaga uszczelnienia. : - Nałożyć korpus i podłączyć do głównego przewodu kanalizacyjnego - Elastomerową taśmę uszczelniającą nałożyć na korpus i przykręcić do przeciwkołnierza - Przedłużkę włożyć w korpus - Pokrywę ochronną na czas zabudowy włożyć w przedłużkę - Zabetonować płytę podłogową Nasadka Przedłużka Korpus Jastrych cementowy Beton wodoszczelny Strop betonowy Przykład zabudowy - wpust do betonu wodoszczelnego z nasadką do uszczelnień płynnymi masami izolacyjnymi do pomieszczeń mokrych Do stosowania wszędzie tam, gdzie korpusy wpustów muszą być uszczelniane przed wnikającą z zewnątrz wodą i nasadka jest uszczelniana na jastrychu. : - Nałożyć korpus i podłączyć do głównego przewodu kanalizacyjnego - Elastomerową taśmę uszczelniającą nałożyć na korpus i przykręcić do przeciwkołnierza - Przedłużkę włożyć w korpus - Pokrywę ochronną na czas fazy budowlanej włożyć w przedłużkę - Zabetonować płytę podłogową Przykład zabudowy - wpust do betonu wodoszczelnego z uszczelnieniem na gładzi podłogowej Do stosowania wszędzie tam, gdzie korpusy wpustów muszą być uszczelniane przed wnikającą z zewnątrz wodą i na gładzi podłogowej jest umieszczane dalsze uszczelnienie. : - Nałożyć korpus i podłączyć do głównego przewodu kanalizacyjnego - Elastomerową taśmę uszczelniającą włożyć w korpus i przykręcić do przeciwkołnierza - Przedłużkę włożyć w korpus - Łącznik włożyć w przedłużkę - Pokrywę ochronną na czas zabudowy włożyć w przedłużkę - Zabetonować płytę podłogową Płytki Uszczelnienie Jastrych Beton W info

7 Osprzęt do zabudowy w nasadkach KESSEL Zakresy zastosowania suchego syfonu Multistop we wpustach podłogowych - Rzadko używane wpusty, w których paruje stojąca woda, np. w prywatnych łazienkach - W miejscach narażonych na działanie mrozu jak balkony, tarasy, odpływy piwniczne - Pomieszczenia, gdzie panują wysokie temperatury, powodujące, że woda we wpustach paruje, jak kotłownie grzewcze, zakłady, pomieszczenia z ogrzewaniem podłogowym - Pomieszczenia o bardzo wysokich wymaganiach higienicznych, jak zakłady, w których przetwarza się, produkuje lub magazynuje środki spożywcze, pomieszczenia chłodnicze, szpitale, domy seniora i domy opieki społecznej - Pomieszczenia zagrożone infekcjami, w których wytwarzane jest nadciśnienie zapobiegające przenoszeniu zarazków oraz pomieszczenia sterylne w szpitalach - Wpusty podłogowe, w których poprzez dopływy z pralek może powstawać duża ilość piany (takie jak pralnie) - Systemy odwadniające o dużych wahaniach nadciśnienia i podciśnienia (takie jak stare budownictwo) - Zwiększony przepływ bez możliwości odpowiedniego odbioru wody KESSEL Multistop: Nowoczesne zabezpieczenie przed zapachami, pianą i robactwem Idealne zabezpieczenie przed rozprzestrzenianiem się nieprzyjemnych zapachów z często wysychających wpustów. Możliwość instalacji w zabudowanych wpustach KESSEL. System 00 nr art. 00 System nr art. 800 Bariera przeciwko robactwu... bariera przeciwko pianie i... bariera przeciwko nieprzyjemnym zapachom w jednym! KESSEL Multistop 00 pasuje do wpustów i rur o średnicy wewnętrznej 0-0 mm. KESSEL Multistop pasuje do wpustów i rur o średnicy wewnętrznej 9-0 mm. Podczas napływu ścieków klapa otwiera się samoczynnie i pozwala na swobodny przepływ. Następnie klapa powraca do pozycji podstawowej. Zatrzymuje się w ten sposób robactwo, pianę i zapachy. Wskazówki montażowe KESSEL Multistop montowany jest w nasadce. Najpierw uszczelkę należy nasmarować środkiem poślizgowym. KESSEL Multistop włożyć pionowo do nasadki. Następnie klapę otworzyć do oporu. Należy przy tym zwrócić uwagę, aby klapa nie uderzała o syfon i tym samym nie blokowała przepływu. KESSEL Sitko na zanieczyszczenia Wyjmowane sitko na zanieczyszczenia System 00 nr art. 700 System nr art łatwe wyjmowanie i czyszczenie W info

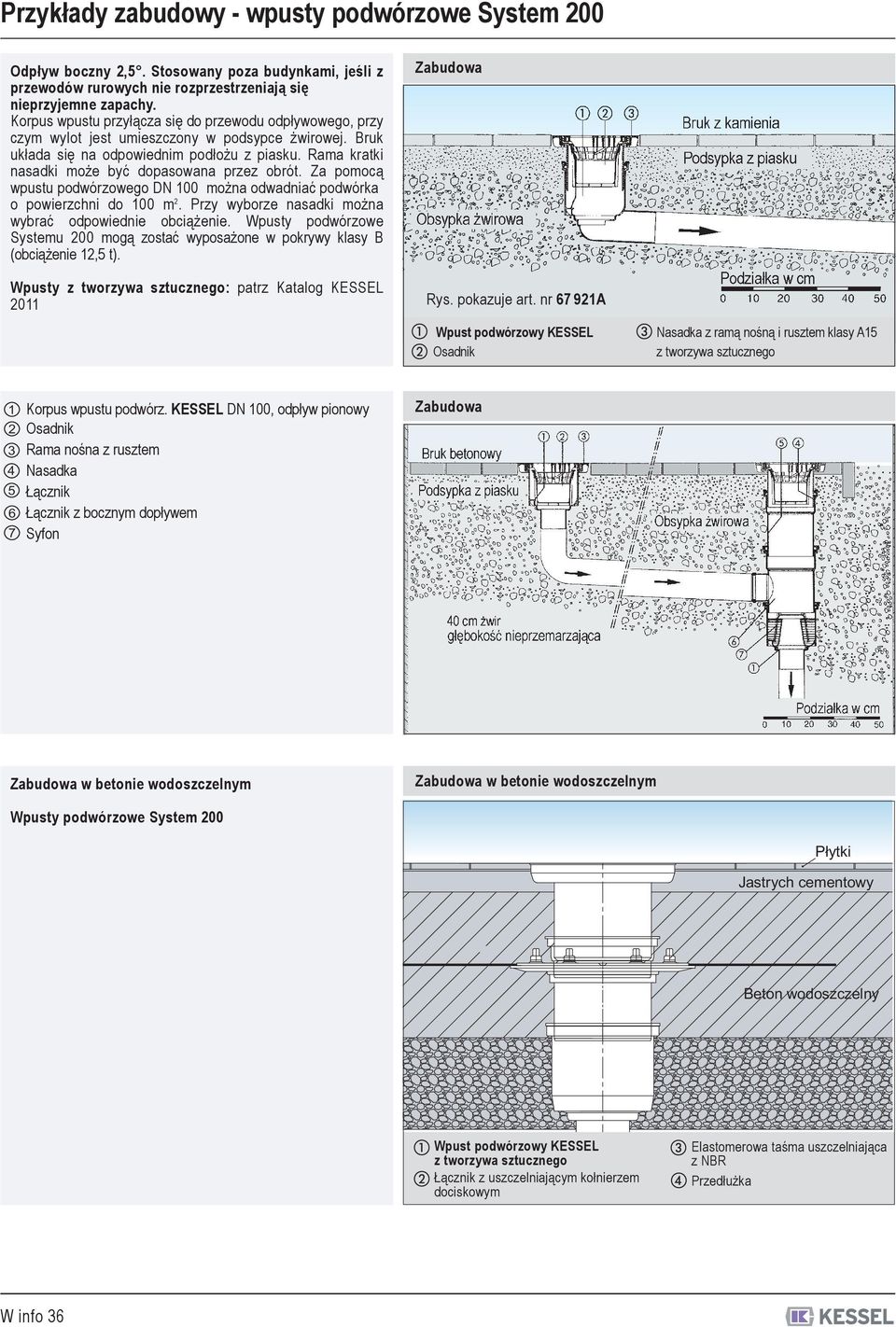

8 Przykłady zabudowy - wpusty podwórzowe System 00 Odpływ boczny,. Stosowany poza budynkami, jeśli z przewodów rurowych nie rozprzestrzeniają się nieprzyjemne zapachy. Korpus wpustu przyłącza się do przewodu odpływowego, przy czym wylot jest umieszczony w podsypce żwirowej. Bruk układa się na odpowiednim podłożu z piasku. Rama kratki nasadki może być dopasowana przez obrót. Za pomocą wpustu podwórzowego DN 00 można odwadniać podwórka o powierzchni do 00 m. Przy wyborze nasadki można wybrać odpowiednie obciążenie. Wpusty podwórzowe Systemu 00 mogą zostać wyposażone w pokrywy klasy B (obciążenie, t). Wpusty z tworzywa sztucznego: patrz Katalog KESSEL 0 Rys. pokazuje art. nr 67 9A Wpust podwórzowy KESSEL Osadnik Nasadka z ramą nośną i rusztem klasy A z tworzywa sztucznego 6 7 Korpus wpustu podwórz. KESSEL DN 00, odpływ pionowy Osadnik Rama nośna z rusztem Nasadka Łącznik Łącznik z bocznym dopływem Syfon w betonie wodoszczelnym w betonie wodoszczelnym Wpusty podwórzowe System 00 Płytki Jastrych cementowy Beton wodoszczelny Wpust podwórzowy KESSEL z tworzywa sztucznego Łącznik z uszczelniającym kołnierzem dociskowym Elastomerowa taśma uszczelniająca z NBR Przedłużka W info 6

9 Nasadki, pokrywy i kratki Nasadki Boczne przyłącza rur dopływowych o średnicy zewnętrznej 0 mm mogą być wykonywane przy użyciu łącznika nr art Każdy łącznik zwiększa głębokość zabudowy kompletnego wpustu o 80 mm. Do każdego łącznika można podłączyć dopływ, przy czym kierunek dopływu jest dowolny dzięki możliwości obrotu łączników. Należy przy tym zwrócić uwagę na to, aby boczne dopływy posiadały własny osadnik. Jeśli wlot centralny posiada syfon, wówczas w przypadku wlotów bocznych nie są potrzebne dalsze syfony. Nasadki System 00 Teleskopowe wyrównanie wysokości o 0 mm bez konieczności piłowania. Jeśli warstwa końcowa później się osadzi, nasadka się obniża dzięki elastycznemu, szczelnemu połączeniu. Obrotowa nasadka - w celu dopasowania do układu płytek. Płynne wyrównanie poziomu pomiędzy nasadą i korpusem. Uszczelnienie zapewnione jest za pomocą uszczelki wargowej. Montaż nasadki z ramą nośną Nasadkę wpustu podwórzowego System 00 nr art nasadzić z góry na ramę nośną. Mocno wciskać do zaskoczenia nasadki. Pokrywy/kratki Wszystkie korpusy Systemu 00 mogą być łączone z nasadkami i rusztami dla różnych klas obciążeń. Pokrywa wlotu wody deszczowej jest wykonana dla klasy obciążeń K (dla ruchu pieszego). Ruszt klasy L (obciążenie do, t) Zakres zastosowań: Powierzchnie, po których poruszają się lekkie pojazdy, ale nie wózki widłowe w pomieszczeniach przemysłowych. a Używane artykuły: Nasadka nr art Rama nośna nr art. 780 Ruszt z tworzywa sztucznego nr art. 77 Ruszt klasy B (obciążenie do, t) Zakres zastosowań: Drogi piesze, dla pojazdów osobowych Parkingi dla pojazdów osobowych b Używane artykuły: Nasadka z tworzywa nr art Ecoguss z rusztem szczelinowym z Ecoguss Ruszt klasy M (obciążenie do, t) Zakres zastosowań: Powierzchnie, po których poruszają się pojazdy w warsztatach, fabrykach i obiektach przemysłowych c Używane artykuły: Nasadka z rusztem nr art. 70 ze stali nierdzewnej (przeciwpoślizgowym) W info 7

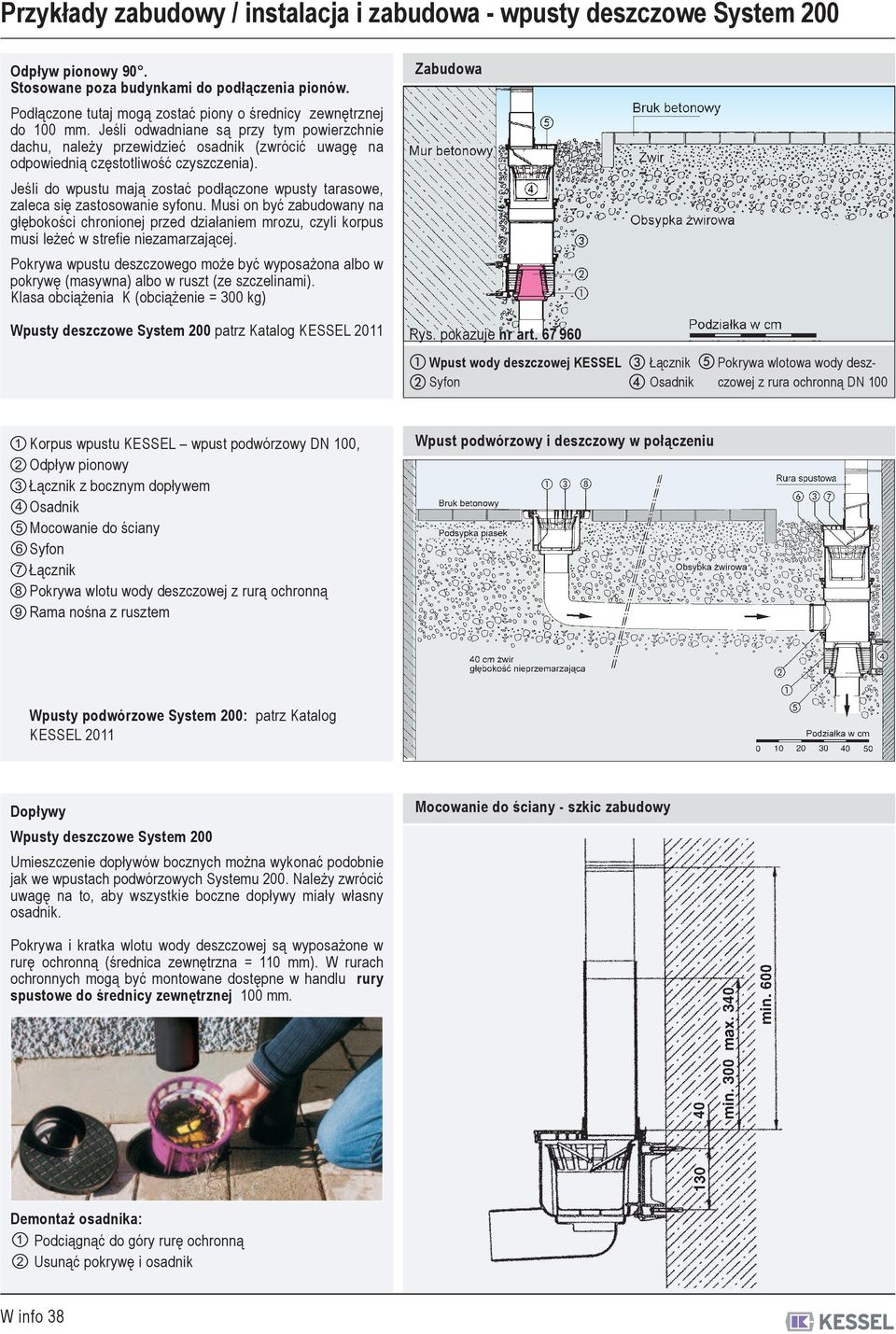

10 Przykłady zabudowy / instalacja i zabudowa - wpusty deszczowe System 00 Odpływ pionowy 90. Stosowane poza budynkami do podłączenia pionów. Podłączone tutaj mogą zostać piony o średnicy zewnętrznej do 00 mm. Jeśli odwadniane są przy tym powierzchnie dachu, należy przewidzieć osadnik (zwrócić uwagę na odpowiednią częstotliwość czyszczenia). Jeśli do wpustu mają zostać podłączone wpusty tarasowe, zaleca się zastosowanie syfonu. Musi on być zabudowany na głębokości chronionej przed działaniem mrozu, czyli korpus musi leżeć w strefie niezamarzającej. Pokrywa wpustu deszczowego może być wyposażona albo w pokrywę (masywna) albo w ruszt (ze szczelinami). Klasa obciążenia K (obciążenie = 00 kg) Wpusty deszczowe System 00 patrz Katalog KESSEL 0 Rys. pokazuje nr art Wpust wody deszczowej KESSEL Syfon Łącznik Osadnik Pokrywa wlotowa wody deszczowej z rura ochronną DN Korpus wpustu KESSEL wpust podwórzowy DN 00, Odpływ pionowy Łącznik z bocznym dopływem Osadnik Mocowanie do ściany Syfon Łącznik Pokrywa wlotu wody deszczowej z rurą ochronną Rama nośna z rusztem Wpust podwórzowy i deszczowy w połączeniu Wpusty podwórzowe System 00: patrz Katalog KESSEL 0 Dopływy Wpusty deszczowe System 00 Umieszczenie dopływów bocznych można wykonać podobnie jak we wpustach podwórzowych Systemu 00. Należy zwrócić uwagę na to, aby wszystkie boczne dopływy miały własny osadnik. Mocowanie do ściany - szkic zabudowy Pokrywa i kratka wlotu wody deszczowej są wyposażone w rurę ochronną (średnica zewnętrzna = 0 mm). W rurach ochronnych mogą być montowane dostępne w handlu rury spustowe do średnicy zewnętrznej 00 mm. Demontaż osadnika: Podciągnąć do góry rurę ochronną Usunąć pokrywę i osadnik W info 8

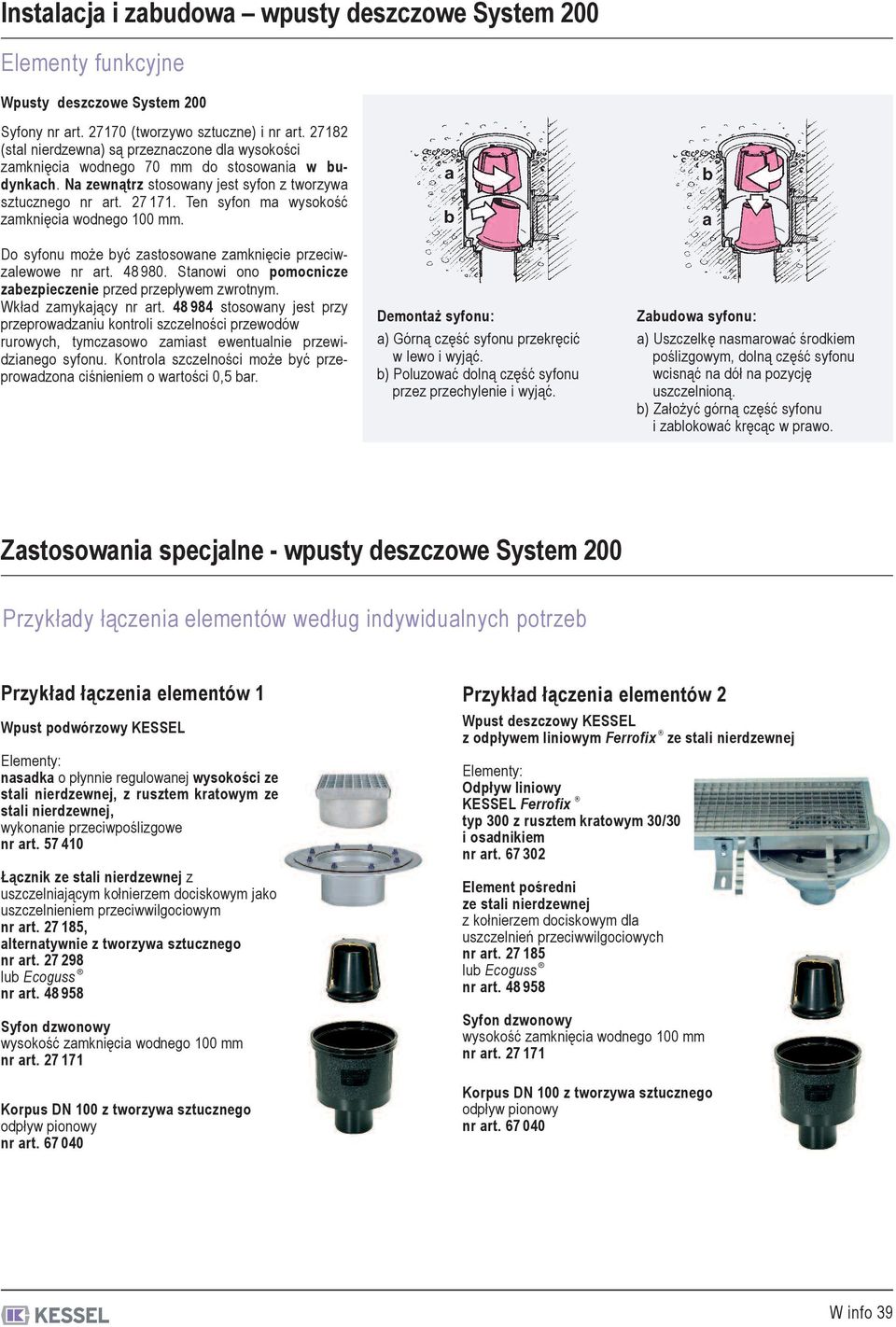

11 Instalacja i zabudowa wpusty deszczowe System 00 Elementy funkcyjne Wpusty deszczowe System 00 Syfony nr art. 770 (tworzywo sztuczne) i nr art. 78 (stal nierdzewna) są przeznaczone dla wysokości zamknięcia wodnego 70 mm do stosowania w budynkach. Na zewnątrz stosowany jest syfon z tworzywa sztucznego nr art Ten syfon ma wysokość zamknięcia wodnego 00 mm. Do syfonu może być zastosowane zamknięcie przeciwzalewowe nr art Stanowi ono pomocnicze zabezpieczenie przed przepływem zwrotnym. Wkład zamykający nr art stosowany jest przy przeprowadzaniu kontroli szczelności przewodów rurowych, tymczasowo zamiast ewentualnie przewidzianego syfonu. Kontrola szczelności może być przeprowadzona ciśnieniem o wartości 0, bar. Demontaż syfonu: a) Górną część syfonu przekręcić w lewo i wyjąć. b) Poluzować dolną część syfonu przez przechylenie i wyjąć. syfonu: a) Uszczelkę nasmarować środkiem poślizgowym, dolną część syfonu wcisnąć na dół na pozycję uszczelnioną. b) Założyć górną część syfonu i zablokować kręcąc w prawo. Zastosowania specjalne - wpusty deszczowe System 00 Przykłady łączenia elementów według indywidualnych potrzeb Przykład łączenia elementów Wpust podwórzowy KESSEL Elementy: nasadka o płynnie regulowanej wysokości ze stali nierdzewnej, z rusztem kratowym ze stali nierdzewnej, wykonanie przeciwpoślizgowe nr art. 7 0 Łącznik ze stali nierdzewnej z uszczelniającym kołnierzem dociskowym jako uszczelnieniem przeciwwilgociowym nr art. 7 8, alternatywnie z tworzywa sztucznego nr art lub Ecoguss nr art Syfon dzwonowy wysokość zamknięcia wodnego 00 mm nr art. 7 7 Korpus DN 00 z tworzywa sztucznego odpływ pionowy nr art Przykład łączenia elementów Wpust deszczowy KESSEL z odpływem liniowym Ferrofix ze stali nierdzewnej Elementy: Odpływ liniowy KESSEL Ferrofix typ 00 z rusztem kratowym 0/0 i osadnikiem nr art Element pośredni ze stali nierdzewnej z kołnierzem dociskowym dla uszczelnień przeciwwilgociowych nr art. 7 8 lub Ecoguss nr art Syfon dzwonowy wysokość zamknięcia wodnego 00 mm nr art. 7 7 Korpus DN 00 z tworzywa sztucznego odpływ pionowy nr art W info 9

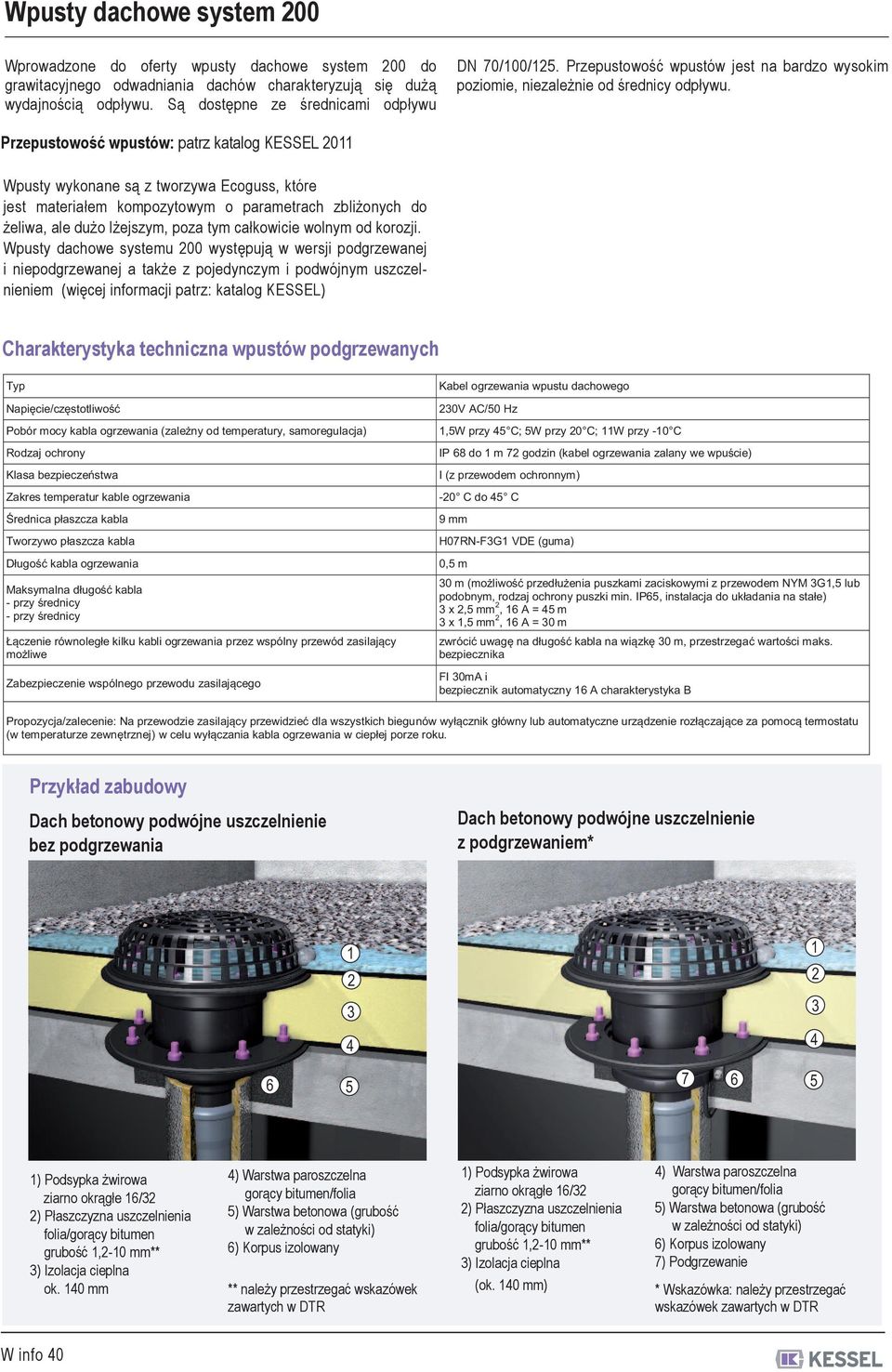

12 Wpusty dachowe system 00 Wprowadzone do oferty wpusty dachowe system 00 do grawitacyjnego odwadniania dachów charakteryzują się dużą wydajnością odpływu. Są dostępne ze średnicami odpływu DN 70/00/. Przepustowość wpustów jest na bardzo wysokim poziomie, niezależnie od średnicy odpływu. Przepustowość wpustów: patrz katalog KESSEL 0 Wpusty wykonane są z tworzywa Ecoguss, które jest materiałem kompozytowym o parametrach zbliżonych do żeliwa, ale dużo lżejszym, poza tym całkowicie wolnym od korozji. Wpusty dachowe systemu 00 występują w wersji podgrzewanej i niepodgrzewanej a także z pojedynczym i podwójnym uszczelnieniem (więcej informacji patrz: katalog KESSEL) Charakterystyka techniczna wpustów podgrzewanych Typ Napięcie/częstotliwość Pobór mocy kabla ogrzewania (zależny od temperatury, samoregulacja) Rodzaj ochrony Klasa bezpieczeństwa Zakres temperatur kable ogrzewania Średnica płaszcza kabla Tworzywo płaszcza kabla Długość kabla ogrzewania Maksymalna długość kabla - przy średnicy - przy średnicy Łączenie równoległe kilku kabli ogrzewania przez wspólny przewód zasilający możliwe Zabezpieczenie wspólnego przewodu zasilającego Kabel ogrzewania wpustu dachowego 0V AC/0 Hz,W przy C; W przy 0 C; W przy -0 C IP 68 do m 7 godzin (kabel ogrzewania zalany we wpuście) I (z przewodem ochronnym) -0 C do C 9 mm H07RN-FG VDE (guma) 0, m 0 m (możliwość przedłużenia puszkami zaciskowymi z przewodem NYM G, lub podobnym, rodzaj ochrony puszki min. IP6, instalacja do układania na stałe) x, mm, 6 A = m x, mm, 6 A = 0 m zwrócić uwagę na długość kabla na wiązkę 0 m, przestrzegać wartości maks. bezpiecznika FI 0mA i bezpiecznik automatyczny 6 A charakterystyka B Propozycja/zalecenie: Na przewodzie zasilający przewidzieć dla wszystkich biegunów wyłącznik główny lub automatyczne urządzenie rozłączające za pomocą termostatu (w temperaturze zewnętrznej) w celu wyłączania kabla ogrzewania w ciepłej porze roku. Przykład zabudowy Dach betonowy podwójne uszczelnienie bez podgrzewania Dach betonowy podwójne uszczelnienie z podgrzewaniem* ) Podsypka żwirowa ziarno okrągłe 6/ ) Płaszczyzna uszczelnienia folia/gorący bitumen grubość,-0 mm** ) Izolacja cieplna ok. 0 mm ) Warstwa paroszczelna gorący bitumen/folia ) Warstwa betonowa (grubość w zależności od statyki) 6) Korpus izolowany ** należy przestrzegać wskazówek zawartych w DTR ) Podsypka żwirowa ziarno okrągłe 6/ ) Płaszczyzna uszczelnienia folia/gorący bitumen grubość,-0 mm** ) Izolacja cieplna (ok. 0 mm) ) Warstwa paroszczelna gorący bitumen/folia ) Warstwa betonowa (grubość w zależności od statyki) 6) Korpus izolowany 7) Podgrzewanie * Wskazówka: należy przestrzegać wskazówek zawartych w DTR W info 0

13 Przykładowe elementy systemu Wpusty dachowe Ecoguss są kompatybilne z całym systemem 00 firmy Kessel, co daje nieograniczone możliwości dopasowania wpustów do każdych warunków budowlanych, dając tym samym idealne rozwiązanie np. do dachów odwróconych. Średnica systemowa wpustu - 00mm ułatwia ewentualny dozór oraz pozwala skorzystać z całej dostępnej palety osprzętu systemowego. Kosz, jako ochrona przed żwirem, w przypadku rozbudowy może zostać przesunięty nad warstwy dachu zielonego, ewentualnie zastąpiony nasadką. Osprzęt Osadnik nr art Pokrywa ochronna nr art. 0 Multistop 00 nr art. 8 0 Osadnik nr art Różne nasady w zależności od podłoża i obciążenia, od klasy K do B/L Nasadka Variofix klasa L nr art Nasadka Ecoguss klasa B nr art Ruszt czarny klasa K nr art. 76 Nasadka z ABS klasa L nr art. 89 Nasadka ze stali nierdzewnej klasa M nr art. 70 Elementy łączące o rożnej wysokości, z kołnierzami lub bez do dopasowania wysokości Łącznik nr art Łącznik nr art Łącznik nr art Łącznik nr art. 798 Łącznik Ecoguss nr art. 898 Pierścień dystansowy z Ecoguss nr art. 8 0 Możliwość odbierania wody z warstwy kołnierza 6 W info

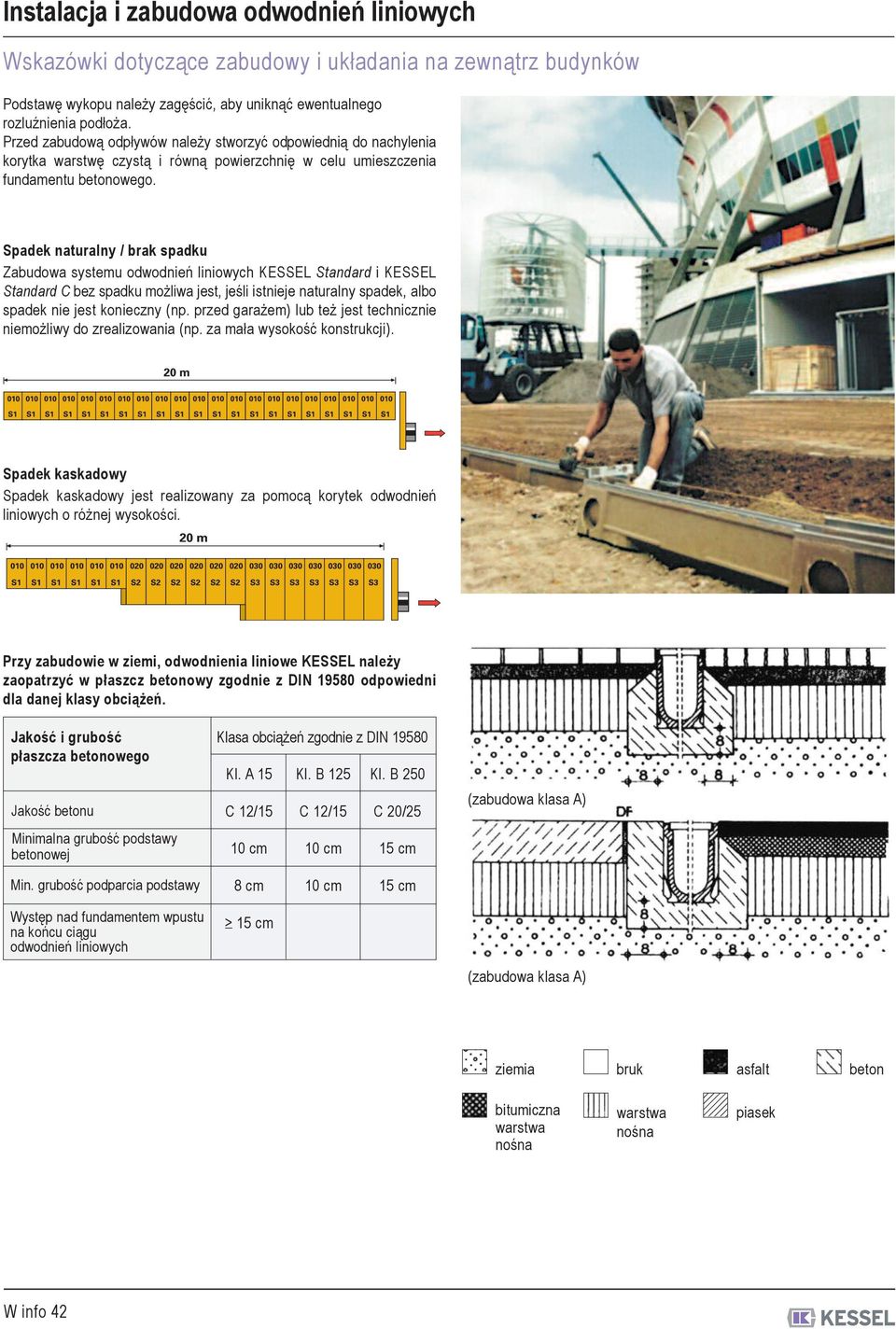

14 Instalacja i zabudowa odwodnień liniowych Wskazówki dotyczące zabudowy i układania na zewnątrz budynków Podstawę wykopu należy zagęścić, aby uniknąć ewentualnego rozluźnienia podłoża. Przed zabudową odpływów należy stworzyć odpowiednią do nachylenia korytka warstwę czystą i równą powierzchnię w celu umieszczenia fundamentu betonowego. Spadek naturalny / brak spadku systemu odwodnień liniowych KESSEL Standard i KESSEL Standard C bez spadku możliwa jest, jeśli istnieje naturalny spadek, albo spadek nie jest konieczny (np. przed garażem) lub też jest technicznie niemożliwy do zrealizowania (np. za mała wysokość konstrukcji). Spadek kaskadowy Spadek kaskadowy jest realizowany za pomocą korytek odwodnień liniowych o różnej wysokości. Przy zabudowie w ziemi, odwodnienia liniowe KESSEL należy zaopatrzyć w płaszcz betonowy zgodnie z DIN 980 odpowiedni dla danej klasy obciążeń. Jakość i grubość płaszcza betonowego Jakość betonu Minimalna grubość podstawy betonowej Klasa obciążeń zgodnie z DIN 980 Kl. A Kl. B Kl. B 0 C / 0 cm C / 0 cm C 0/ cm (zabudowa klasa A) Min. grubość podparcia podstawy 8 cm 0 cm cm Występ nad fundamentem wpustu na końcu ciągu odwodnień liniowych > _ cm (zabudowa klasa A) ziemia bruk asfalt beton bitumiczna warstwa nośna warstwa nośna piasek W info

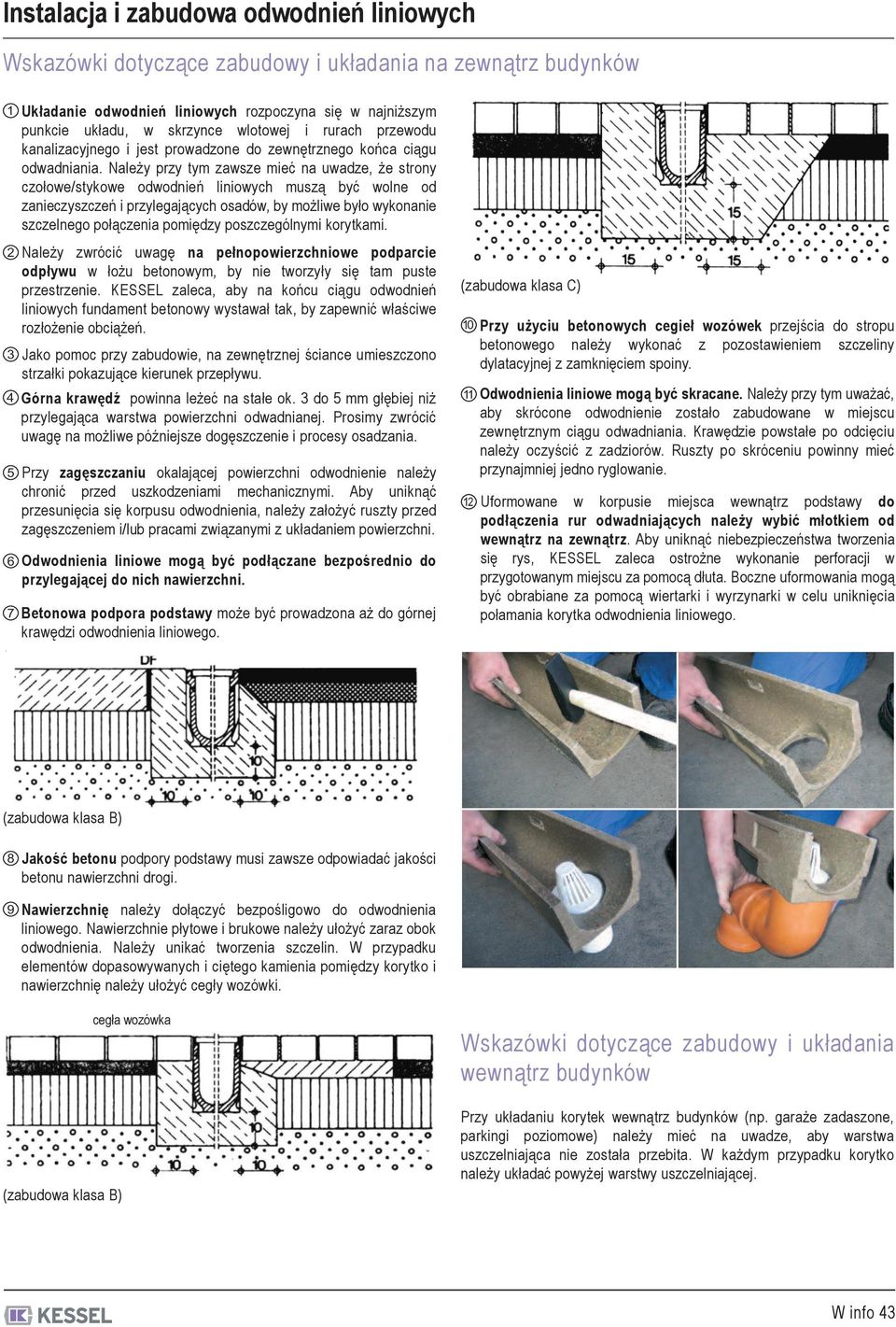

15 Instalacja i zabudowa odwodnień liniowych Wskazówki dotyczące zabudowy i układania na zewnątrz budynków Układanie odwodnień liniowych rozpoczyna się w najniższym punkcie układu, w skrzynce wlotowej i rurach przewodu kanalizacyjnego i jest prowadzone do zewnętrznego końca ciągu odwadniania. Należy przy tym zawsze mieć na uwadze, że strony czołowe/stykowe odwodnień liniowych muszą być wolne od zanieczyszczeń i przylegających osadów, by możliwe było wykonanie szczelnego połączenia pomiędzy poszczególnymi korytkami. Należy zwrócić uwagę na pełnopowierzchniowe podparcie odpływu w łożu betonowym, by nie tworzyły się tam puste przestrzenie. KESSEL zaleca, aby na końcu ciągu odwodnień liniowych fundament betonowy wystawał tak, by zapewnić właściwe rozłożenie obciążeń. Jako pomoc przy zabudowie, na zewnętrznej ściance umieszczono strzałki pokazujące kierunek przepływu. Górna krawędź powinna leżeć na stałe ok. do mm głębiej niż przylegająca warstwa powierzchni odwadnianej. Prosimy zwrócić uwagę na możliwe późniejsze dogęszczenie i procesy osadzania. 6 7 Przy zagęszczaniu okalającej powierzchni odwodnienie należy chronić przed uszkodzeniami mechanicznymi. Aby uniknąć przesunięcia się korpusu odwodnienia, należy założyć ruszty przed zagęszczeniem i/lub pracami związanymi z układaniem powierzchni. Odwodnienia liniowe mogą być podłączane bezpośrednio do przylegającej do nich nawierzchni. Betonowa podpora podstawy może być prowadzona aż do górnej krawędzi odwodnienia liniowego. (zabudowa klasa C) 0 Przy użyciu betonowych cegieł wozówek przejścia do stropu betonowego należy wykonać z pozostawieniem szczeliny dylatacyjnej z zamknięciem spoiny. Odwodnienia liniowe mogą być skracane. Należy przy tym uważać, aby skrócone odwodnienie zostało zabudowane w miejscu zewnętrznym ciągu odwadniania. Krawędzie powstałe po odcięciu należy oczyścić z zadziorów. Ruszty po skróceniu powinny mieć przynajmniej jedno ryglowanie. Uformowane w korpusie miejsca wewnątrz podstawy do podłączenia rur odwadniających należy wybić młotkiem od wewnątrz na zewnątrz. Aby uniknąć niebezpieczeństwa tworzenia się rys, KESSEL zaleca ostrożne wykonanie perforacji w przygotowanym miejscu za pomocą dłuta. Boczne uformowania mogą być obrabiane za pomocą wiertarki i wyrzynarki w celu uniknięcia połamania korytka odwodnienia liniowego. (zabudowa klasa B) 8 Jakość betonu podpory podstawy musi zawsze odpowiadać jakości betonu nawierzchni drogi. 9 Nawierzchnię należy dołączyć bezpośligowo do odwodnienia liniowego. Nawierzchnie płytowe i brukowe należy ułożyć zaraz obok odwodnienia. Należy unikać tworzenia szczelin. W przypadku elementów dopasowywanych i ciętego kamienia pomiędzy korytko i nawierzchnię należy ułożyć cegły wozówki. (zabudowa klasa B) cegła wozówka Wskazówki dotyczące zabudowy i układania wewnątrz budynków Przy układaniu korytek wewnątrz budynków (np. garaże zadaszone, parkingi poziomowe) należy mieć na uwadze, aby warstwa uszczelniająca nie została przebita. W każdym przypadku korytko należy układać powyżej warstwy uszczelniającej. W info
