Opis funkcji chłodziarko - zamrażarki firmy Electrolux z modułem sterowania ERF2021

Transkrypt

1 Opis funkcji chłodziarko - zamrażarki Electrolux z modułem sterowania ERF2021 Opis funkcji chłodziarko - zamrażarki firmy Electrolux z modułem sterowania ERF2021 Rozmrażanie START Schemat blokowy przebiegu procesu rozmrażania Upłynęło ponad 5 godzin od uruchomienia urządzenia i wyłączenia sprężarki lub sprężarka działa dłużej niż 2,5 godziny? Odmrażanie Zresetowanie ustawień i mierzącego czas zegara otwarcia drzwi Aktywowana funkcja Super? Upłynęło ponad 14 godzin od ostatniego rozmrażania? Upłynęło ponad 14 godzin od ostatniego rozmrażania i drzwi chłodziarki lub zamrażarki są otwarte? Odmrażanie Upłynęło ponad 14 godzin od ostatniego rozmrażania i sprężarka działa od ponad 2,5 godziny Upłynęło ponad 30 godzin od ostatniego rozmrażania i drzwi chłodziarki lub zamrażarki są otwarte? Upłynęło ponad 72 godziny od ostatniego rozmrażania? Odmrażanie

2 Opis funkcji chłodziarko - zamrażarki Electrolux z modułem sterowania ERF2021 Wskazówka: Pod pojęciem otwarte drzwi komory zamrażarki lub chłodziarki rozumie się sytuację, kiedy jedne z drzwi pozostają otwarte dłużej niż 1 minutę (po każdym rozmrażaniu czas stanu otwartych drzwi zostaje zresetowany). Funkcja SUPER (szybkie zamrażanie) Funkcję SUPER (szybkie zamrażanie) aktywuje się, naciskając przycisk wyboru funkcji do momentu, aż pojawi się piktogram, a następnie: będzie wyświetlony symbol przyporządkowany do funkcji SUPER ; sprężarka pracuje w trybie termostatycznym, a nie w trybie ciągłym (jak przy ustawieniu pokrętła temperatury na pozycję MAX.) przez około 52 godziny, po czym wyłącza się automatycznie. W celu wyłączenia funkcji SUPER (szybkie zamrażanie) należy naciskać przycisk wyboru funkcji do momentu, aż zgaśnie piktogram. Podczas aktywnej funkcji SUPER zasilana jest grzałka kompensacyjna. Podczas aktywnej funkcji SUPER może rozpocząć się proces rozmrażania, zależnie od tego, ile czasu upłynęło od ostatniego cyklu rozmrażania. Funkcja SHOPPING - (szybkie chłodzenie) Funkcję SHOPPING - (szybkie chłodzenie) aktywuje się, naciskając przycisk wyboru funkcji do momentu, aż pojawi się piktogram, a następnie: będzie wyświetlony symbol przyporządkowany do funkcji SHOPPING ; sprężarka pracuje w trybie termostatycznym, a nie w trybie ciągłym (jak przy ustawieniu pokrętła temperatury na pozycję MAX.) przez około 6 godzin, po czym wyłącza się automatycznie. W celu wyłączenia funkcji SHOPPING - (szybkie chłodzenie) należy nacisnąć przycisk wyboru funkcji, aż zgaśnie piktogram. Zakłócenie poprawności działania czujnika temperatury powietrza chłodziarki Jeżeli podczas normalnej pracy pojawia się błąd czujnika temperatury (NTC) chłodziarki (sygnał dochodzący z czujnika wykracza poza zwykły zakres), kiedy przycisk do aktywowania funkcji zostaje naciśnięty, wówczas: Wyświetlacz pokazuje uszkodzenie czujnika temperatury chłodziarki (fot. 1 poniżej). Fot. 1 Urządzenie kontynuuje zaplanowany przebieg programu, w którym sprężarka zostaje na przemian włączona na 40 minut i wyłączona na 40 minut. Proces odmrażania jest aktywowany w przybliżeniu, co 14 godzin. Kiedy czujnik działa znów prawidłowo, opisane wyżej trzy stany pracy zostają anulowane. Charakterystyka czujnika NTC Tabela 1 T ( C) T(± C) Rn (Ω) 10 ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0,

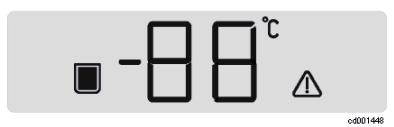

3 Opis funkcji chłodziarko - zamrażarki Electrolux z modułem sterowania ERF2021 (Ω) Wykres rezystancji czujnika NTC w funkcji temperatury Zakłócenie poprawności działania czujnika temperatury powietrza zamrażarki Jeżeli podczas normalnej pracy pojawia się błąd czujnika temperatury (NTC) zamrażarki (sygnał dochodzący z czujnika wykracza poza zwykły zakres), kiedy przycisk do aktywowania funkcji zostaje naciśnięty, wówczas: Wyświetlacz pokazuje uszkodzenie czujnika temperatury zamrażarki. Fot. 2 Urządzenie nadal pracuje normalnie. Czujnik temperatury komory zamrażarki nie jest wykorzystany do sterowania urządzeniem, lecz do wskazywania temperatury w komorze zamrażarki. Charakterystyka czujnika NTC zamrażarki jest taka sama jak w przypadku chłodziarki opisanym powyżej. Czyli tabela 1 jak i wykres czujnika NTC w funkcji temperatury dla chłodziarki obowiązują również dla zamrażarki. ALARMY Alarm temperatury w komorze zamrażarki Kiedy temperatura w komorze chłodziarki osiąga wartość -11 C, zostaje aktywowany alarm temperatury: Tło wyświetlacza LCD staje się czerwone. Wyświetlany jest symbol. Rozlega się sygnał brzęczyka. Aby wyłączyć brzęczyk, należy nacisnąć przycisk aktywacji funkcji. Po przywróceniu zwykłych warunków (po awarii zasilania): Sygnał akustyczny zostaje wyłączony. Symbol pozostaje nadal podświetlony. Wyświetlacz pozostaje nadal podświetlony na czerwono. Po naciśnięciu przycisku aktywacji funkcji: Przez 5 minut jest wyświetlana najwyższa temperatura, jaka została osiągnięta w komorze zamrażarki. Gaśnie symbol. Wyłącza się czerwone podświetlenie wyświetlacza. TRYB DEMONSTRACYJNY Funkcja trybu demonstracyjnego DEMO MODE jest ( C) Rys. 1 przeznaczona wyłącznie do czynności związanych z przygotowaniem sprzętu do sprzedaży, a nie dla użytkownika. Aby można było aktywować funkcję, wewnętrzna temperatura urządzenia mierzona przez czujniki powietrza musi wynosić ponad +10 C. Uruchomienie trybu demonstracyjnego Aby uruchomić tryb demonstracyjny, należy przez ponad 5 sekund przytrzymać wciśnięty przycisk do wskazywania temperatury. Tło wyświetlacza jest ciemnoniebieskie i pulsuje wartość temperatury otoczenia. Wyjście z trybu demonstracyjnego Aby wyjść z trybu demonstracyjnego, należy przez ponad 5 sekund przytrzymać wciśnięty przycisk do wskazywania temperatury lub wyjąć wtyczkę z gniazdka. Funkcje trybu demonstracyjnego DEMO MODE Tryb demonstracyjny służy wyłącznie do prezentowania możliwości urządzenia w punktach sprzedaży i umożliwia ustawianie temperatur bez uruchamiania poszczególnych elementów (sprężarka, wentylator, grzałki). Po naciśnięciu przycisku wskazywania temperatury pojawią się na wyświetlaczu wskazania: +5 C dla komory chłodziarki (pulsujący wyświetlacz); -18 C dla komory zamrażarki (pulsujący wyświetlacz). Jeśli pokrętła regulacji temperatury zostaną przekręcone, wtedy wyświetlacz pokazuje temperatury możliwe do ustawienia (pulsujący wyświetlacz). Wewnętrzne oświetlenie włączy się po otwarciu drzwi chłodziarki. DOSTĘP DO KOMORY ZAMRAŻARKI Parownik Aby uzyskać dostęp do parownika i jego komponentów (wentylator, grzałka rozmrażająca, włącznik drzwi i wyłącznik termiczny), należy wykonać następujące czynności: a) Wyjąć pojemniki z komory zamrażarki. b) Odłączyć elektryczne złącza wentylatora i grzałki odmrażającej znajdujące się w puszce przyłączeniowej (w komorze sprężarki). c) Przeciąć opaskę zaciskową przewodów.

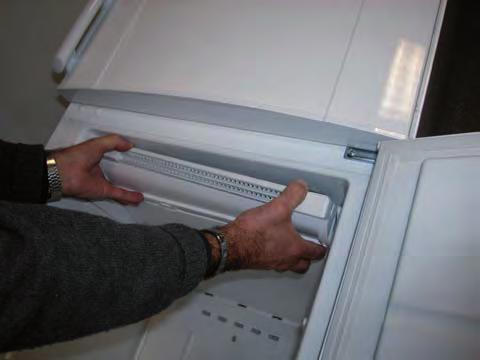

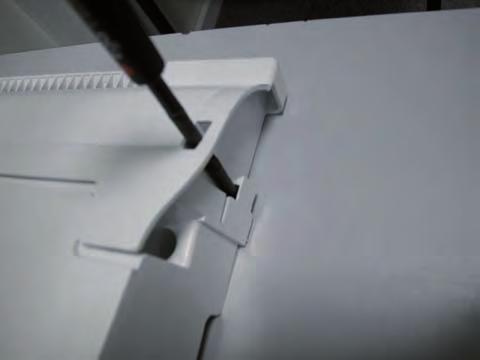

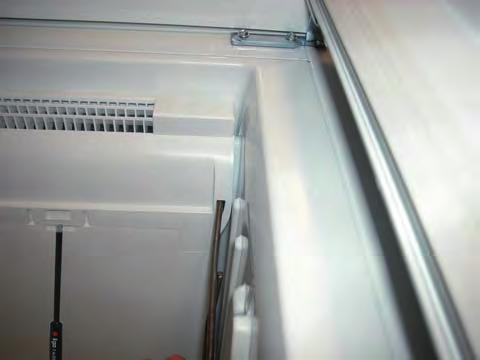

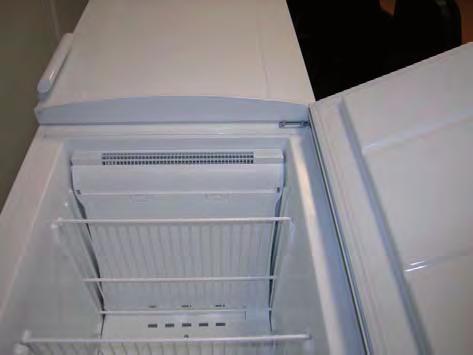

4 Czynności demontażowe chłodziarko zamrażarki Electrolux z modułem sterowania ERF2021 d) lean the appliance on the rear side (condenser Fot. 3 - przechylić urządzenie i położyć na tylnej ściance (ścianka ze skraplaczem). g) view of the internal hook Fot. 6 - widok wewnętrznego haczyka w powiększeniu e) insert a screwdriver into the right hook and release Fot. 4 - włożyć śrubokręt do prawego haka i zwolnić go z zamka zatrzaskowego h) lift and pull the ventilation grid Fot. 7 - podnieść i wyjąć kratkę wentylacyjną F Fot. f) insert 5 - włożyć a blade płaskie inside narzędzie the F slot do szczeliny and release F i the zwolnić wewnętrzny hak z zamka zatrzaskowego. i) unscrew the 2 fixing screws of the air diffuser Fot. 8 - odkręcić obie śruby mocujące nawiewnik powietrza

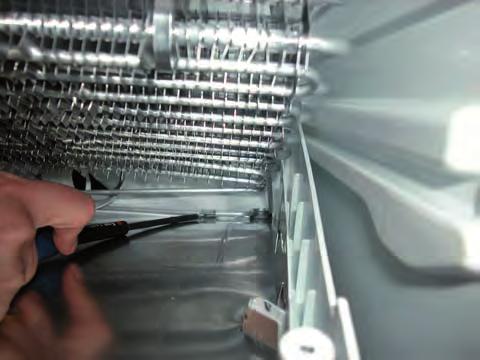

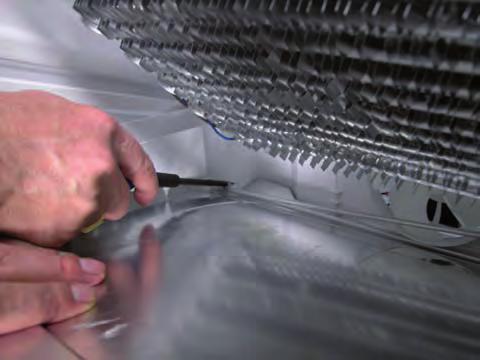

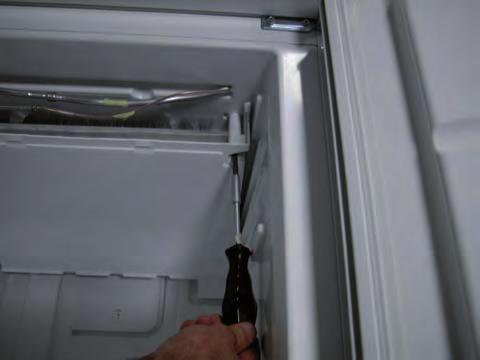

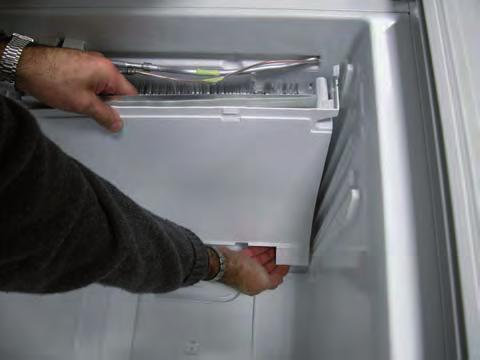

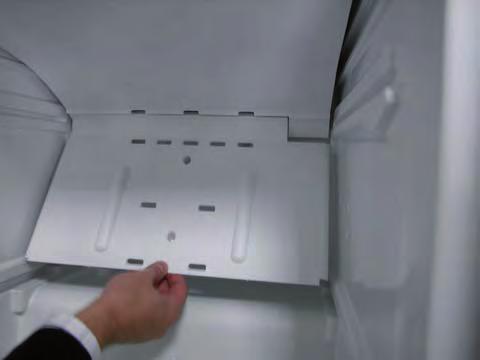

5 Czynności demontażowe chłodziarko zamrażarki Electrolux z modułem sterowania ERF2021 l) cut the air diffuser pulling and lifting it up Fot. 9 - podnieść do góry i wyjąć nawiewnik powietrza o) view of the rear water drain duct Fot widok tylnego odpływu w powiększeniu m) unscrew the 2 fixing screws of the cold module Fot odkręcić obie śruby mocujące płytę parownika p) release the left hook of the defrosting heater Fot zwolnić z zatrzasku lewy haczyk grzałki rozmrażającej n) pull backward the cold module support releasing Fot zwolnić zatrzask tylnego odpływu i wyjąć uchwyt modułu parownika q) release the right hook of the defrosting heater Fot zwolnić z zatrzasku prawy haczyk grzałki rozmrażającej

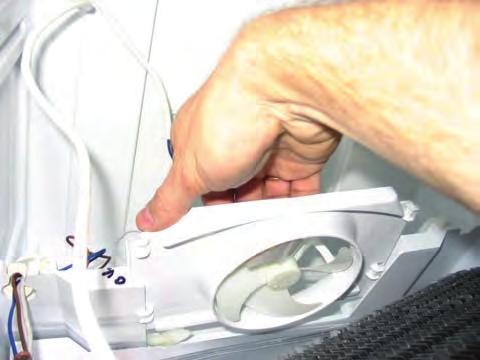

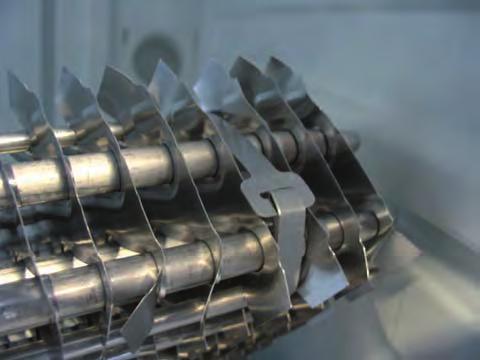

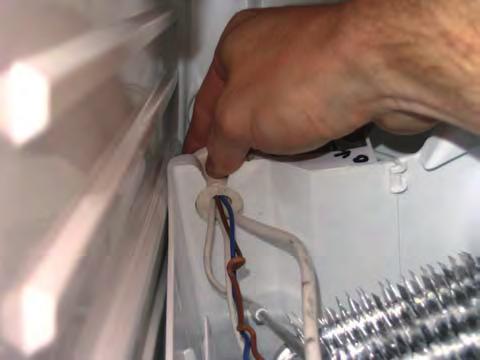

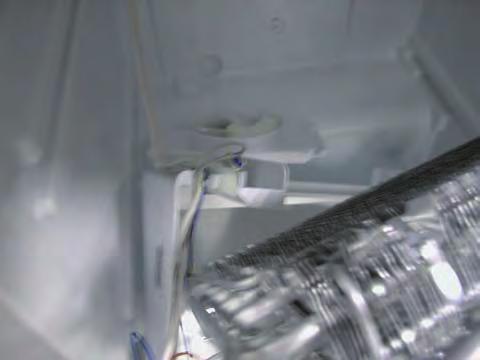

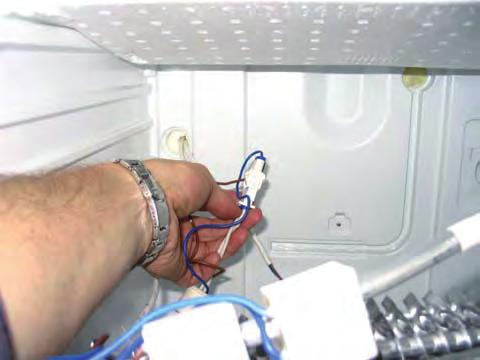

6 Czynności demontażowe chłodziarko zamrażarki Electrolux z modułem sterowania ERF2021 r) cut the wiring tie of the thermal switches and Fot przeciąć opaskę mocującą wyłącznik termiczny i wyjąć z parownika u) unplug the connector of the thermal switches Fot odłączyć przełącznik termiczny s) remove the sealing rubber Fot wyjąć gumową uszczelkę v) the heater is fitted to the evaporator by means of Fot grzałka jest przymocowana do parownika za pomocą taśmy aluminiowej Uwaga: Rozmrażający wyłącznik termiczny i ochronny wyłącznik termiczny (+8 / +40 C) są ze sobą zespolone i dlatego nie występują jako oddzielne części zamienne. w) remove the fan extracting it from the evaporator Fot wentylator wyjąć z uchwytu parownika t) remove the wiring fixing tie Fot zdjąć opaskę mocującą wiązkę przewodów W przypadku wymiany wentylatora należy pamiętać o sprawdzeniu poprawności jego pracy.

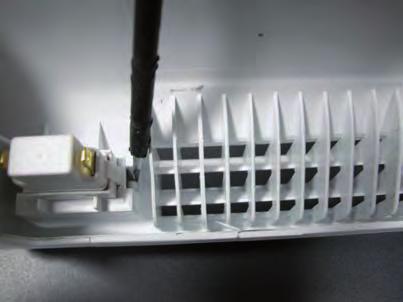

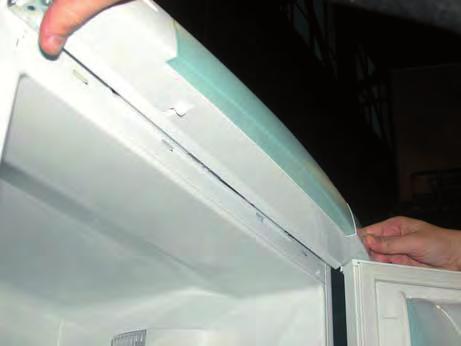

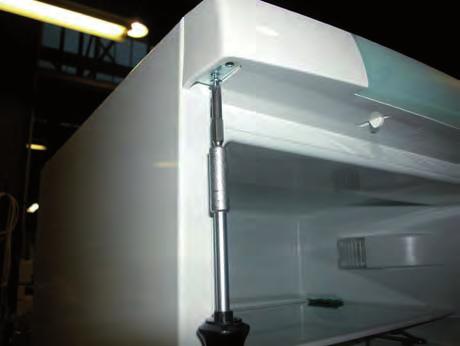

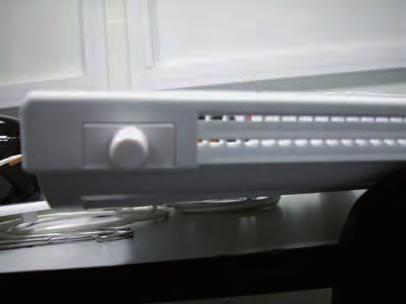

7 Czynności demontażowe chłodziarko zamrażarki Electrolux z modułem sterowania ERF2021 remove the freezer door switch Fot sposób wyjęcia przycisku zamrażarki release the 2 hooks of the control panel inserting a Fot śrubokręt płaski włożyć do boków panelu obsługi i zwolnić oba haki mocujące lease the door button hook and simultaneous Fot zwolnić zatrzask przycisku drzwi i jednocześnie pociągnąć go do tyłu pull backward the control panel Fot wyjąć panel obsługi, pociągając go do przodu Demontaż panelu sterownia Aby uzyskać dostęp do panelu sterowania i jego części składowych (moduł sterowania, moduł wyświetlacza, włączniki komory chłodziarki i złącza elektryczne), należy wykonać następujące czynności zilustrowane poniższymi fotografiami. it is possible to access the main switch and the Fot widok włącznika głównego oraz złączy przewodów połączeniowych unscrew the 2 fixing screws of the control panel Fot odkręcić 2 śruby mocujące panel obsługi, który znajduje się pod górnymi zawiasami view of the electronic board connectors Fot widok złączy modułu sterowania

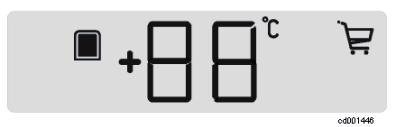

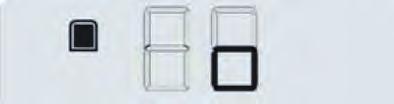

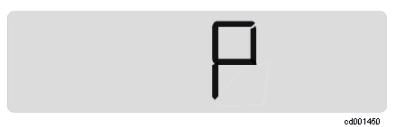

8 Symbole wyświetlacza chłodziarko zamrażarki Electrolux z modułem sterowania ERF2021 Symbole pokazujące się na wyświetlaczu i ich znaczenie Tabela 1 symbole pojawiające się na wyświetlaczu Wyświetlacz Cyfry Opis pulsują W zwykłym trybie pracy wskazywana jest temperatura otoczenia. Pulsują W funkcji trybu demonstracyjnego DEMO MODE wskazywana jest temperatura otoczenia. pulsują W zwykłym trybie pracy wskazywana jest temperatura chłodziarki (od +2 C do +8 C). Pulsują W funkcji trybu demonstracyjnego DEMO MODE wskazywana jest temperatura chłodziarki (od +2 C do +8 C). pulsują W zwykłym trybie pracy wskazywana jest temperatura zamrażarki (od -16 C do -22 C). Pulsują W funkcji trybu demonstracyjnego DEMO MODE wskazywana jest temperatura zamrażarki (od -16 C do -22 C). pulsują Wskazywana jest temperatura w chłodziarce przy aktywnej funkcji SHOPPING szybkie chłodzenie pulsują Wskazywana jest temperatura w zamrażarce przy aktywnej funkcji SUPER (szybkie zamrażanie). pulsują Wskazywana jest temperatura w zamrażarce w przypadku alarmu. pulsują Wskazywane jest nieprawidłowe działanie czujnika temperatury powietrza chłodziarki. pulsują pulsują pulsują Wskazywane jest nieprawidłowe działanie czujnika temperatury powietrza zamrażarki. Wskazuje wystąpienie braku kompatybilności pomiędzy układami elektronicznymi. Pomoc: sprawdzić kody części zamiennych płyt elektronicznych. Wskazuje wystąpienie błędu w zapisywaniu / odczytywaniu danych pamięci EEPROM. Pomoc: wymienić oba moduły elektroniczne (moduł sterowania i panel wyświetlacza).
