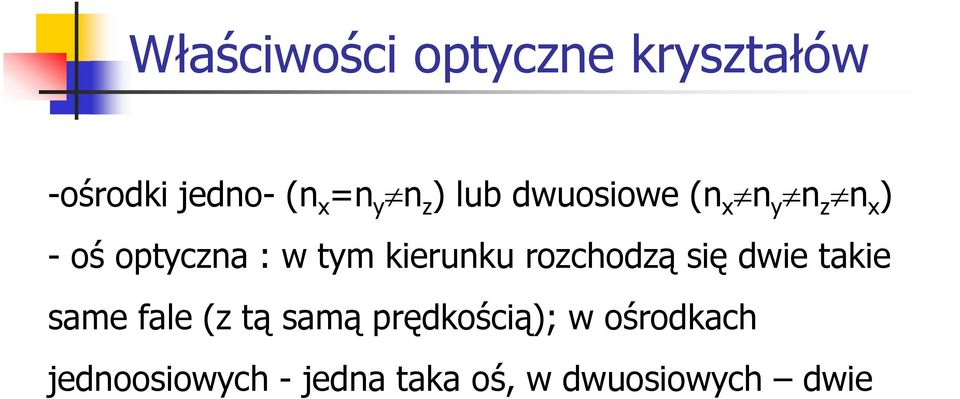

1 Właściwości optyczne kryształów -ośrodki jedno- (n x =n y n z ) lub dwuosiowe (n x n y n z n x ) - oś optyczna : w tym kierunku rozchodzą się dwie takie same fale (z tą samą prędkością); w ośrodkach jednoosiowych - jedna taka oś, w dwuosiowych dwie

kierunku rozchodzą się dwie takie same fale (z tą samą

2 Właściwości optyczne kryształów Układ Trójskośny Jednoskośny Rombowy Tetragonalny Trygonalny Heksagonalny Regularny Typ kryształu Dwuosiowy Jednoosiowy Niedwójłomny

3 Właściwości optyczne kryształów - w innych kierunkach : dwie fale zwyczajna i nadzwyczajna rozchodzą się z różnymi prędkościami (mają różne wsp.zał. n o i n e ) - padająca na kryształ fala świetlna rozdziela się w nim na dwie, zależy to od stanu polaryzacji fali padającej, tzn. ile będzie fali zwyczajnej a ile nadzwyczajnej -po przejściu przez kryształ fale zwyczajna i nadzwyczajna składają się, ale ponieważ wewnątrz kryształu nabyły różnych faz, końcowy stan polaryzacji różni się od wejściowego - różnica dróg optycznych R=(n o -n e )*d

n o i n e ) - padająca na kryształ fala świetlna rozdziela się w nim na dwie, zależy to od stanu polaryzacji fali padającej, tzn.

4 Polaryskop Wzór polaryskopowy I out 2 2 I T sin 2 sin 0 M f 2 R m R m m N m I out m 0

5 Widzenie barwne

6 Widzenie barwne d R T I x d I x a M sin d R T I y d I y b M sin d R T I z d I z c M sin

7 Widzenie barwne x a a b c, y a b b c, z a c b c.

8 Widzenie barwne

9 Skala barw Newtona

12 Rozpoznawanie azymutu próbki Dodatkowa Płytka fazowa o znanej różnicy faz R p oraz znanym kącie azymutu Azymuty zgodne: podwyższenie barwy R ' R R p Azymuty przeciwne: obniżenie barwy R ' R R p

13 Figury konoskopowe

14 Rozkłady izochrom

15 Kryształy jednoosiowe

16 Kryształy jednoosiowe

17 Kalcyt

18 Kalcyt

19 Kalcyt

20 Kwarc normalny

21 Kwarc równoległy

22 Kwarc równoległy i ćwierćfalówka

23 Kryształy dwuosiowe

24 Muskowit

25 Muskowit

26 Muskowit

27 Danburyt

28 Topaz

29 Topaz

30 Dwójłomność wymuszona Efekt piezooptyczny - zmiana dwójłomności wywołana naprężeniami naprężenia główne i ścinające kl F s k l n n cp 1 2

31 Dwójłomność wymuszona Efekt elastooptyczny zmiana dwójłomności wywołana odkształceniami prawo Hooke a s, i, j 1,2,... 6 i ij j xx, yy, zz xy, yz, xz n n 3 p 11 p ce 1 2

32 Dwójłomność wymuszona Efekty elektrooptyczne n n,,, n n, 0,, 0 a, a E,, E b, b E,, 2 E 2 c, E c,, 3 E kryształy bez środka symetrii efekt Pockelsa n n,,, n, 0 n,, 0 a, a E,, E kryształ ze środkiem symetrii lub ciało izotropowe efekt Kerra n n,,, n, 0 n,, 0 b, b E,, 2 E 2

33 Dwójłomność wymuszona Komórki elektrooptyczne komórka Pockelsa n r 63 3 n o E z komórka Kerra n R12 R11 n0ez

34 Dwójłomność wymuszona Efekt Cottona-Mouttona - światło biegnie prostopadle do linii sił pola magnetycznego - indukowana dwójłomność jest proporcjonalna do kwadratu natężenia pola magnetycznego n CM CH 2

35 Dwójłomność wymuszona Efekt Faradaya - światło biegnie wzdłuż linii sił pola magnetycznego - dwójłomność jest proporcjonalna do natężenia pola magnetycznego n F V' H - zjawisko zmiany azymutu stanu polaryzacji światła (zwane niepoprawnie skręceniem płaszczyzny polaryzacji światła) - stała Verdeta a kąt skręcenia: VdH

36 Efekt piezoelektryczny prosty Prosty efekt piezoelektryczny - powstawanie polaryzacji elektrycznej w ciele stałym pod wpływem przyłożonego naprężenia (odkrycie w 1880r. przez Piotra i Jakuba Curie)

37 Efekt piezoelektryczny odwrotny Odwrotny efekt piezoelektryczny - mechaniczna deformacja ciała stałego pod wpływem przyłożonego pola elektrycznego (eksperymentalne potwierdzenie rok 1881)

38 Efekt piezoelektryczny Materiały piezoelektryczne kwarc - dwutlenek krzemu SiO2 - syntetyczny i naturalny (odmiana α) w postaci kryształów niobian litu LiNbO3 w postaci kryształów ceramika PZT stałe roztwory cyrkonianu ołowiu (PbZrO3) i tytanianu ołowiu (PbTiO3) struktura polikrystaliczna

39 Efekt piezoelektryczny - zastosowania - czujniki pola elektrycznego - czujniki naprężeń - generatory i detektory fal akustycznych - diagnostyka ultradźwiękowa - mikroskopia ultradźwiękowa - defektoskopia - zapalarki do gazu i zapalniczek - wkładki gramofonowe - sygnalizatory akustyczne, głośniki - wtryski paliwa w systemie common-rail - brajlowski monitor komputerowy

40 Efekt piroelektryczny - generowanie siły elektromotorycznej pod wpływem temperatury (1842r. James Joule obserwacje niklu) - zjawisko odwrotne: efekt elektrokaloryczny - wszystkie ferroelektryki są piroelektrykami i piezoelektrykami, lecz na odwrót nie musi tak być - zastosowania: głównie w czujnikach promieniowania podczerwonego

41 Efekt magnetostrykcyjny - powstawanie odkształceń pod wpływem pola magnetycznego - zjawisko odwrotne: efekt Villariego (efekt magnetomechaniczny) - zastosowanie: a) czujniki drgań i przemieszczeń b) sonary, czujniki sejsmiczne c) mycie ultradźwiękowe d) czujniki pola magnetycznego
