1 Z051/07-08 DATA : ZLECENIE : em.forma B I U R O P R O J E K T O W E biuro@emforma.pl PROJEKT BUDOWLANO - WYKONAWCZY CPV: TEMAT PROJEKT BUDOWLANO - WYKONAWCZY OBIEKT GROBOWIEC WOLNOSTOJĄCY - OSARIUM INWESTOR Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej Sp. z o.o. ADRES INWESTORA Konin, ul. M. Dąbrowskiej 8 ADRES INWESTYCJI, NR DZIAŁKI Konin, obręb Morzysław, działka nr 100/1 ZAWARTOŚĆ: Spis treści Oświadczenie projektanta Mapa zasadnicza Opis techniczny do projektu budowlano - wykonawczego Część rysunkowa projektu budowlano - wykonawczego Informacja dotycząca bezpieczeństwa i ochrony zdrowia Projektant Architektoniczna mgr inŝ. arch. Mikołaj Jarominiak WP-OIA/OKK/UpB/7/2007 STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS Projektant Konstrukcyjno-budowlana inŝ. Jacek Jarominiak UAB.8346/II/21/89 STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS STANOWISKO SPECJALNOŚĆ IMIĘ I NAZWISKO UPRAWNIENIA PODPIS Brzeźno, ul. Świerkowa 16 tel.: , NIP Regon TOM EGZEMPLAś e

2 Biuro projektowe em.forma Grobowiec wolnostojący - osarium zlokalizowane na cmentarzu komunalnym w Koninie 1. Spis treści. 1. Spis treści Oświadczenie projektanta Mapa zasadnicza Opis techniczny do projektu budowlano wykonawczego Przeznaczenie oraz program uŝytkowy Forma architektoniczna Układ konstrukcyjny obiektu Wykończenie elewacji obiektu Przechowywanie szczątków WyposaŜenie instalacyjne Część rysunkowa projektu budowlano wykonawczego spis rysunków Rys. nr 1 Zagospodarowanie otoczenia grobowca... 9 Rys. nr 2 Rzut płyty oraz ławy fundamentowej Rys. nr 3 Rzut przyziemia Rys. nr 4 Schemat instalacji elektrycznej Rys. nr 5 Przekrój poprzeczny. Detale Rys. nr 6 Przekrój podłuŝny Rys. nr 7 Elewacje Rys. nr 8 Przekroje płyty fundamentowej Rys. nr 9 Płyta stropowa Rys. nr 10 Rysunek konstrukcyjny schodów zewnętrznych Informacja dotycząca Bezpieczeństwa i Ochrony Zdrowia Zakres robót przewidzianych do realizacji Wykaz istniejących obiektów Elementy zagospodarowania działki stwarzające zagroŝenie Przewidywane zagroŝenia, ich skala, miejsce i czas występowania InstruktaŜ Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom w wyniku prowadzonych robót

3 Biuro projektowe em.forma Grobowiec wolnostojący - osarium zlokalizowane na cmentarzu komunalnym w Koninie 2. Oświadczenie projektanta. Niniejszym oświadczam, Ŝe projekt Temat: Obiekt: Projekt budowlano - wykonawczy Grobowiec wolnostojący - osarium Adres budowy: Konin, obręb Morzysław, działka nr ew. 100/1 Inwestor: PGKiM Sp. z o.o. Adres inwestora: Konin, ul. M. Dąbrowskiej 8 sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. 2

4

5 Biuro projektowe em.forma Grobowiec wolnostojący - osarium zlokalizowane na cmentarzu komunalnym w Koninie 4. Opis techniczny do projektu budowlano wykonawczego Przeznaczenie oraz program uŝytkowy Przedmiotem niniejszego opracowania jest projekt budowlany grobowca wolnostojącego rosarium, zlokalizowanego na terenie cmentarza komunalnego w Koninie. Projektowany obiekt spełniać będzie rolę ogólnego grobowca, w którym składane będą szczątki ludzkie po upływie okresu mineralizacji, pochodzące z likwidowanych grobów ziemnych. Charakterystyczne parametry techniczne: - powierzchnia zabudowy: 47,43 m 2 - powierzchnia uŝytkowa: 38,64 m 2 - kubatura: 125,72 m 3 - długość x szerokość: 5,56 m - szerokość: 6,56 m - wysokość zabudowy: 3,28 3,39 m 4.2. Forma architektoniczna Projektowany obiekt stanowi jednolitą bryłę posadowioną w większej jej części w gruncie poniŝej poziomu terenu. Swoją formą nie odbiega od licznych grobowców znajdujących się na cmentarzu. Ściany powyŝej terenu i płyta górna obiektu obłoŝona jest granitem Układ konstrukcyjny obiektu Konstrukcje projektowanego obiektu stanowią ściany konstrukcyjne zewnętrzne, oraz element konstrukcyjny poziomy w postaci stropu. CięŜar konstrukcji wraz z obciąŝeniami zewnętrznymi przenoszony jest na płytę Ŝelbetową fundamentowa Fundamenty płyta fundamentowa gr. 18 cm, zbrojona krzyŝowo, wylewana z betonu konstrukcyjnego B*20, zbrojona stalą Ŝebrową wg rys. konstr., pod ścianę oporową schodów zewnętrznych ława fundamentowa szer. 50 cm zbrojona konstrukcyjnie 4 Ø 10 ze stali Ŝebrowej, strzemiona ze stali gładkiej Ø 6 co 30 cm. Z płyty fundamentowej i ławy wyprowadzić zbrojenie startowe dla rdzeni Ŝelbetowych- 4 Ø 10 ze stali Ŝebrowej Ściany fundamentowe ściany fundamentowe osarium i ściana oporowa murowane z bloczków betonowych gr.25 cm na zaprawie 5MPa do wysokości wieńca stropowego 4

6 Biuro projektowe em.forma Grobowiec wolnostojący - osarium zlokalizowane na cmentarzu komunalnym w Koninie śebro stropowe Ŝebro stropowe o wymiarach 30x35 cm zbrojone wg rys. konstrukcyjnego, oparte na ścianach zewnętrznych, zbrojenie Ŝebra połączyć ze zbrojeniem wieńca, wylewać z betonu konstrukcyjnego B*20 wraz z płyta stropową Płyta stropowa płyta stropowa Ŝelbetowa gr. 12 cm, wylewana na mokro z betonu konstrukcyjnego B*20, oparta na ścianach zewnętrznych za pomocą wieńców Ŝelbetowych, zbrojenie wg rys. konstrukcyjnego Rdzenie Ŝelbetowe w kaŝdej ścianie konstrukcyjnej rdzeń Ŝelbetowy, zbrojony stalą Ŝebrową 4 Ø 10, strzemiona Ø 6 co 15 cm, z betonu B*20, zbrojenie zakotwić w zbrojeniu wieńca Wieniec Ŝelbetowy na ścianach zewnętrznych w poziomie stropu wieniec Ŝelbetowy wylewany z betonu B*20, zbrojony stalą Ŝebrową 4 Ø 10 i strzemiona Ø 6 co 30 cm Schody zewnętrzne schody zewnętrzne płytowe na gruncie zbrojone wg rys. konstrukcyjnego Wykończenie elewacji obiektu Posadzki posadzka betonowa gr. 10 cm zbrojona siatka stalową o oczkach 10x10cm Tynki i okładziny wewnątrz tynki cem-wap.kat.ii, ściana oporowa tynk kat.iii, ściany osarium powyŝej terenu wyłozone płyta granitowa w kolorze czarnym Noutriping, przekrycie obiektu wyłoŝone płytą granitową w kolorze jasnym Inpola Drzwi drzwi wejściowe do obiektu stalowe Malowanie malowanie tynków wewnętrznych farba wapienną, malowanie ściany oporowej 2 x farba emulsyjna Nawierzchnia. Nawierzchnia wokół obiektu z płytek chodnikowych 50*50*7 cm na podbudowie z kruszywa, nawierzchnia obramowana obrzeŝem betonowym. 5

7 Biuro projektowe em.forma Grobowiec wolnostojący - osarium zlokalizowane na cmentarzu komunalnym w Koninie Izolacje izolacja termiczna posadzki: stropu: ścian: izolacja p-wilgociowa: posadzki: stropu: ścian: styropian F20 gr. 5 cm styropian F20 gr. 8 cm (poniŝej terenu) styropian jednostronnie laminowany papą gr 5 cm folia PE papa na lepiku folia hydroizolacyjna PE-LD + folia kubełkowa 4.5. Przechowywanie szczątków. W projektowanym osarium wydzielono 3 rzędy komór o wysokości 80 cm, w których gromadzone i składowane będą ludzkie szczątki. Po wypełnieniu komór zastrapiane będą płytą betonową, na której powstaną kolejne komory do składowania szczątków. Sposób składowania i przechowywania szczątków ludzkich określa Rozporządzenie Ministra Zdrowia z dnia 7 grudnia 2001 r. w sprawie postępowania ze zwłokami i szczątkami ludzkimi oraz Rozporządzenie Ministra Infrastruktury z dnia 7 marca 2008 r. w sprawie wymagań, jakie muszą spełniać cmentarze, groby i inne miejsca pochówku zwłok i szczątków WyposaŜenie instalacyjne. We wnętrzu grobowca zaprojektowano instalację elektryczną oświetleniową oraz gniazd wtykowych. ZałoŜenia techniczne. Zasilanie poszczególnych obwodów z projektowanej rozdzielnicy w układzie TN-S. Ochrona przed dotykiem bezpośrednim mająca na celu niedopuszczenie do dotknięcia części czynnych zrealizowana zostanie przez : - zastosowanie izolowania części czynnych, - zastosowanie osprzętu oraz rozdzielnic o stopniu ochrony nie niŝszym niŝ IP 2X, których otwarcie moŝe być moŝliwe tylko przy uŝyciu klucza lub narzędzia. Ochrona przed dotykiem pośrednim - samoczynne wyłączenie zasilania. Ochrona przed prądem przetęŝeniowym i zwarciowym poprzez zastosowanie wyłączników nadmiarowo prądowych typu S 190. Zasilanie poszczególnych obwodów instalacji wykonać naleŝy z projektowanej tablicy zabudowanej nad drzwiami wejściowymi do grobowca, w której zabudować naleŝy zabezpieczenia typu S 191 B 10 dla obwodów oświetleniowych oraz wyłącznik róŝnicowoprądowy i zabezpieczenia typu S 191 B 16 dla obwodów gniazd wtykowych. 6

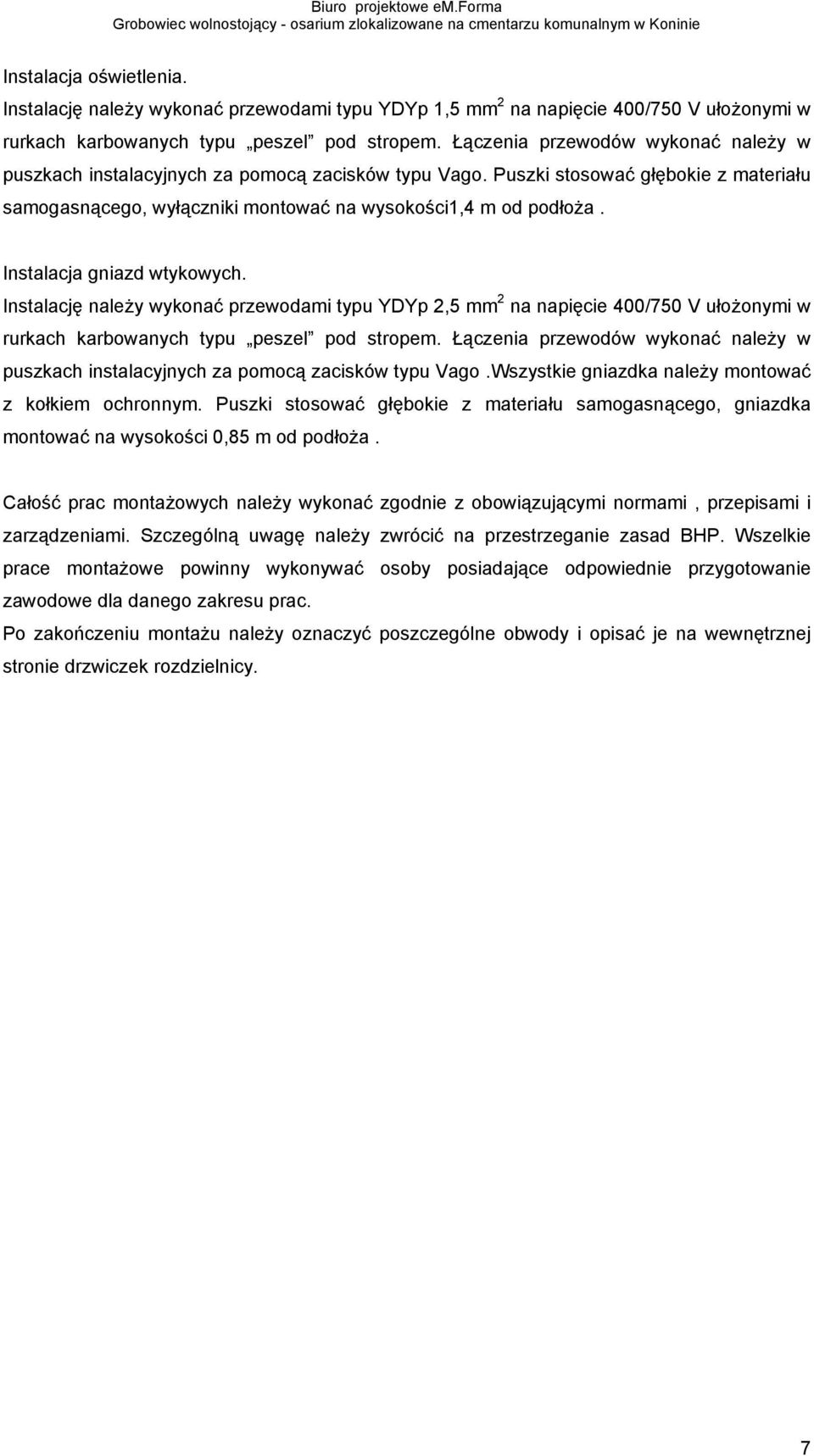

8 Biuro projektowe em.forma Grobowiec wolnostojący - osarium zlokalizowane na cmentarzu komunalnym w Koninie Instalacja oświetlenia. Instalację naleŝy wykonać przewodami typu YDYp 1,5 mm 2 na napięcie 400/750 V ułoŝonymi w rurkach karbowanych typu peszel pod stropem. Łączenia przewodów wykonać naleŝy w puszkach instalacyjnych za pomocą zacisków typu Vago. Puszki stosować głębokie z materiału samogasnącego, wyłączniki montować na wysokości1,4 m od podłoŝa. Instalacja gniazd wtykowych. Instalację naleŝy wykonać przewodami typu YDYp 2,5 mm 2 na napięcie 400/750 V ułoŝonymi w rurkach karbowanych typu peszel pod stropem. Łączenia przewodów wykonać naleŝy w puszkach instalacyjnych za pomocą zacisków typu Vago.Wszystkie gniazdka naleŝy montować z kołkiem ochronnym. Puszki stosować głębokie z materiału samogasnącego, gniazdka montować na wysokości 0,85 m od podłoŝa. Całość prac montaŝowych naleŝy wykonać zgodnie z obowiązującymi normami, przepisami i zarządzeniami. Szczególną uwagę naleŝy zwrócić na przestrzeganie zasad BHP. Wszelkie prace montaŝowe powinny wykonywać osoby posiadające odpowiednie przygotowanie zawodowe dla danego zakresu prac. Po zakończeniu montaŝu naleŝy oznaczyć poszczególne obwody i opisać je na wewnętrznej stronie drzwiczek rozdzielnicy. 7

9 Biuro projektowe em.forma Grobowiec wolnostojący - osarium zlokalizowane na cmentarzu komunalnym w Koninie 5. Część rysunkowa projektu budowlano wykonawczego spis rysunków. Rys. nr 1 Rys. nr 2 Rys. nr 3 Rys. nr 4 Rys. nr 5 Rys. nr 6 Rys. nr 7 Rys. nr 8 Rys. nr 9 Rys. nr 10 Zagospodarowanie otoczenia grobowca. Rzut płyty oraz ławy fundamentowej. Rzut przyziemia. Schemat instalacji elektrycznej. Przekrój poprzeczny. Detale. Przekrój podłuŝny. Elewacje. Przekroje płyty fundamentowej. Płyta stropowa Rysunek konstrukcyjny schodów zewnętrznych 8

10

11

12

13

14

15

16

17

18

19

20 Biuro projektowe em.forma Grobowiec wolnostojący - osarium zlokalizowane na cmentarzu komunalnym w Koninie 6. Informacja dotycząca Bezpieczeństwa i Ochrony Zdrowia OBIEKT: Grobowiec wolnostojący osarium LOKALIZACJA: Konin, obręb Morzysław działka nr ew. 100/1 INWESTOR: PGKiM ADRES: Konin, ul. M. Dąbrowskiej 8 PROJEKTANT: inŝ. Jacek Jarominiak ADRES: Brzeźno, ul. Świerkowa 16 19

21 Biuro projektowe em.forma Grobowiec wolnostojący - osarium zlokalizowane na cmentarzu komunalnym w Koninie 6.1. Zakres robót przewidzianych do realizacji. Roboty budowlano-montaŝowe 1// Roboty ziemne 2/ Roboty fundamentowe 3/ Roboty zbrojarskie 4/ Roboty betonowe 5/ Roboty murarsko-tynkarskie 6/ Roboty okładzinowe 7/ Roboty instalacyjne elektryczne wewnętrzne 8/ Roboty posadzkarskie 9/ Roboty malarskie 6.2. Wykaz istniejących obiektów. Przedmiotowa działka zabudowana jest grobami, budynkiem administracyjnym, oraz kaplicą cmentarną Elementy zagospodarowania działki stwarzające zagroŝenie. W trakcie realizacji budowy takimi elementami, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia są: przyobiektowe składowiska materiałów budowlanych, oraz rejony pracy urządzeń mechanicznych Przewidywane zagroŝenia, ich skala, miejsce i czas występowania. - zasypanie przy robotach ziemnych - upadek z wysokości - upadek przedmiotów z wysokości - poraŝenie prądem - zagroŝenie związane z ostrymi narzędziami - materiały łatwopalne - zagroŝenie związane z transportem wewnętrznym lub zewnętrznym - uderzenie, przygniecenie elementami transportowymi - upadek na płaszczyźnie - skośne powierzchnie 6.5. InstruktaŜ. Przed przystąpieniem do wykonywania robot budowlanych kierownik budowy zobowiązany jest udzielić pracownikom instruktaŝu, w którym naleŝy uwzględnić: - informację o panujących warunkach atmosferycznych - bezpieczeństwo pracy na stanowisku pracy 20

22 Biuro projektowe em.forma Grobowiec wolnostojący - osarium zlokalizowane na cmentarzu komunalnym w Koninie - zasady postępowania w przypadku powstania zagroŝenia - zasady komunikacji podczas wykonywania robot - zasady bezpiecznego uŝywania rusztowań - zasady bezpiecznego wykonywania prac na wysokości 6.6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom w wyniku prowadzonych robót. a/ teren budowy naleŝy ogrodzić z odpowiednim znakowaniem terenu budowy b/ wszelkie prace wykonywać przy zachowaniu warunków bhp c/ pracowników wyposaŝyć w podstawową odzieŝ, kaski itp. d/ na wysokości, poziom na którym wykonywane są prace budowlane zabezpieczyć e/ wyznaczyć drogę komunikacyjno - ewakuacyjną f/ sposób przechowywania i przemieszczania materiałów i urządzeń g/ teren budowy wyposaŝyć w tablicę informacyjna budowy 21
